Мембраны в одежде для активного отдыха
В связи с тем, что Российская и Украинская текстильные промышленности не занимается такими «мелочами» как водонепроницаемые мембраны в одежде, «нашим людям» приходится покупать куртки иностранного производства и довольствоваться тем, что написано латинскими буквами на рекламной этикетке — обычно какие-то тысячи мм водного столба. На вопрос, что такое мембрана и как она работает, продавцы в лучшем случае перескажут вам содержание той же этикетки. И не стоит их обвинять в некомпетентности – они правда больше ничего не знают.
Для тех, кто «не в курсе» — краткие определения для начала:
Дышащая способность — это способность ткани пропускать через себя пар. Номинально, чем она больше, тем быстрее водяной пар, образуемый телом, выводится на внешний слой одежды. Измеряется в г/м2 в течение 24 часов.
Сопротивление теплопередаче — показатель теплоизолирующих свойств одежды. Даже тонкий слой ткани обладает некоторой теплоизоляцией, которая может увеличивать степень комфорта или дискомфорта ее носителя.
Воздухопроницаемость — количество воздуха, которое может пройти через ткань при заданном давлении. Это важный фактор комфортности одежды при высокой физической нагрузке. Обычно воздухопроницаемость измеряется в кубических футах в минуту.
Гидрофобная микропористая мембрана
Водоотталкивающая мембрана со сквозными порами, которые позволяют воде в парообразной форме проникать сквозь мембрану. Степень водонепроницаемости мембраны зависит от водоотталкивающей способности материала мембраны, а не от размера пор. К микропористым мембранам относятся: eVENT, некоторые новые ткани с полиуретановым покрытием, 3M Propore, а также Gore-Tex “первого поколения” (который сейчас не применяется для тканей outdoor). В некоторых таблицах Gore-Tex “первого поколения” называют также “пористой мембраной из ПТФЭ (политетрафторэтилена или тефлона)” и используют в качестве эталона при испытаниях дышащей способности.
Гидрофильная монолитная мембрана
Монолитная водопоглощающая мембрана. В ней нет сквозных пор, через которые может проникать вода. Влага проходит сквозь мембрану в результате абсорбции внутрь мембраны с внутренней стороны, диффузии в твердом теле и, наконец, испарения с наружной стороны ткани. К гидрофильным монолитным мембранам относится большинство тканей с полиуретановым покрытием. В Gore-Tex “второго поколения” (тефлон с полиуретановым покрытием) также применяется гидрофильная монолитная мембрана.
Как в действительности работают водонепроницаемые дышащие мембраны (ВН/ДМ), используемые в одежде для активного отдыха?
Мембрана Gore-Tex “первого поколения”
Сначала рассмотрим Gore-Tex — стареющего “дедушку” всех водонепроницаемых дышащих мембран. Более 25 лет назад У.Л. Гор (W. L. Gore) создал тонкую мембрану из пористого политетрафторэтилена – ПТФЭ — (или тефлона), физическая структура которого похожа на многослойную паутину. Эта мембрана водонепроницаема, но пропускает воду в газообразной форме.
Как она действует? Широко распространенный миф гласит, что расстояния между нитями ПТФЭ достаточно большие, чтобы пропускать воду в виде газа, но достаточно маленькие, чтобы не пропускать воду в жидкой форме. Это не совсем точно. На самом деле между нитями ПТФЭ достаточно места для прохождения жидкости!
Правильнее сказать, что нити тефлона имеют высокие водоотталкивающие свойства. Вода в жидкой форме отталкивается настолько сильно, что требуется очень высокое давление, чтобы “протолкнуть” ее через мембрану. Давление капель сильного дождя не достигает таких значений. Но если гидрофобные свойства нитей тефлона снизятся, то вода начнет проникать между ними, и одежда промокнет. Водонепроницаемость ткани Gore-Tex “первого поколения” зависела только от гидрофобности материала мембраны.
Первая непромокаемая одежда из Gore-Tex великолепно работала … в течение короткого времени, потом она обязательно начинала протекать. Моющие средства, грязь и выделяемые телом жиры прилипали к мембране с внутренней стороны и понижали ее водоотталкивающие свойства, превращая в «промокашку» с капиллярами из загрязненных нитей тефлона.Мембрана Gore-Tex “второго поколения”
Чтобы защитить мембрану из ПТФЭ от загрязнения, инженеры Gore решили закрыть ее другой мембраной, материалом для которой был выбран полиуретан (ПУ). В естественном состоянии его поры слишком малы для пропускания воды в любой ее форме. Удачное химическое модифицирование полиуретана привело к появлению у него свойства высокой смачиваемости (гидрофильности). Теперь молекулы воды, попадая на поверхность ПУ мембраны, стали ею поглощаться и, посредством диффузии, переноситься с внутренней на внешнюю сторону мембраны, откуда они имели возможность испариться. (Диффузия — от лат. diffusio — распространение — взаимное проникновение соприкасающихся веществ вследствие теплового движения частиц вещества. Диффузия происходит в направлении падения концентрации вещества. В нашем случае отдельные молекулы воды движутся через матрицу ПУ в направлении уменьшения концентрации с влажной внутренней поверхности на сухую внешнюю. Если направление градиента концентрации меняется, т.е. окружающий воздух оказывается более теплым и влажным, чем тело спортсмена, то мембрана начинает «засасывать» влагу из воздуха.) Так появился Gore-Tex “второго поколения” — гидрофобная микропористая ПТФЭ мембрана, покрытая изнутри гидрофильной монолитной ПУ мембраной. Эта базовая технология используется и в лучших современных мембранах Gore-Tex, таких как PacLite III и XCR.
Мембрана Gore-Tex “второго поколения” очень нежная. Для ее защиты используют либо свободно висящую нейлоновую подкладку, либо ламинируют к внутренней поверхности одежды слой трикотажа из полиэстера. Последняя конструкция применяется в так называемом “3-слойном” гортексе. Получается, как правило, объемная, тяжелая и плохо сжимаемая ткань. 2,5-слойный Gore-Tex PacLite III частично решает эти проблемы путем использования текстурованного рельефа на внутренней поверхности мембраны вместо трикотажного слоя.
Полиуретановые мембраны (гидрофильные монолитные)
Может показаться, что теперь можно обойтись и без ПТФЭ мембраны, так как ее дышащие свойства все равно перечеркиваются свойствами ПУ мембраны. Это почти верно. За исключением того факта, что волокнистая структура тефлона позволяет ламинировать на нее очень тонкую мембрану ПУ. И, если вы попробуете ламинировать ПУ мембрану на любую другую поверхность, нейлон например, ее толщина окажется примерно в три раза больше. А толщина мембраны имеет здесь принципиальное значение, потому что процесс диффузии относительно медленный и его скорость обратно пропорциональна толщине мембранного слоя. Чем тоньше мембрана, тем быстрее просачивается через него вода. Gore-Tex с его очень тонкой ПУ мембраной имеет дышащие свойства лучше, чем толстая ПУ мембрана, ламинированная прямо на нейлон. Большинство первых гидрофильных монолитных ПУ мембран не могли сравниться по дышащей способности с мембраной Gore-Tex второго поколения. Однако с годами, благодаря непрерывной работе технологов, этот разрыв был сокращен и сегодня некоторые ПУ мембраны работают даже лучше Gore-Tex второго поколения. Правда, преобладающее большинство их, несмотря на близость показателей, все-таки уступают лучшим мембранам Gore-Tex, таким как PacLite III и XCR. Исключением является ПУ мембрана фирмы Toray — Entrant G2-XT. Она выводит влагу лучше, чем лучшая из современных мембран Gore-Tex, но хуже, чем мембрана eVENT, о которой будет сказано ниже.
Одним из достоинств ПУ мембран является их большая прочность по сравнению с ПУ-ПТФЭ – они не нуждаются в дополнительном защитном слое трикотажа. В связи с этим одежда с ПУ мембраной легче и мягче одежды с мембраной Gore-Tex. Самая легкая куртка с ПУ мембраной (с проклеенными швами, капюшоном и полной молнией) фирмы Montane — «SuperFly» – весит 225 г. Для сравнения легчайшая куртка с Gore-Tex – 2.5 слойный PacLite III – весит 340 г (GoLite Phantom).
Кроме того, одежда с ПУ мембранами дешевле, так как не несет на себе дополнительной тяжести огромного рекламного бюджета Gore-Tex.
К достоинствам полиуретановых мембран надо отнести и их эластичность без потери функциональности и прочности, что позволяет некоторым производителям использовать ПУ мембраны даже в носках, перчатках, галстуках и стрейч-вставках.
Мембрана eVENT
ПУ мембрана, защитив ПТФЭ мембрану от загрязнений, значительно уменьшила ее дышащие свойства. Институт BHA Technologies, Inc. решил не закрывать тефлон дополнительными слоями модифицированного полиуретана, а научить его защищаться от загрязнений. Так была придумана и создана олеофобная (отталкивающая масла) ПТФЭ мембрана — eVENT. Она похожа на мембрану первого поколения Gore-Tex, но, в отличие от нее, отталкивает выделяемые телом жиры, большинство моющих средств и грязь. Ее дышащие свойства превышают аналогичные свойства мембран Gore-Tex на 30-200%, в зависимости от степени влажности. Второе и важнейшее достоинство – eVENT одинаково хорошо выводит влагу, как при низкой, так и при высокой степени влажности. При 70% влажности eVENT дышит на 30% лучше, чем Gore-Tex XCR, а при 30% влажности на 200% лучше него. Иными словами, в отличие от других мембран, eVENT начинает выводить влагу сразу, как только человек начинает потеть (независимо от внешней влажности).
К немаловажным достоинствам мембраны eVENT следует отнести и легкость ее обслуживания. Одежду с eVENT можно стирать теми же моющими средствами, что и обычные вещи.
Однако не все так прекрасно. Тонкая мембрана eVENT так же, как и Gore-Tex, нуждается в дополнительном защитном слое трикотажа, что сразу увеличивает вес ткани. Самая легкая на сегодня куртка с eVENT — Montane’s «SuperFly» – весит тем не менее от 425 до 600 г, в зависимости от размера. Для сравнения, та же куртка с ПУ мембраной весит 245 г.
Кроме того, компания BHA Technologies пока что выдала лицензии на производство изделий с мембраной eVENT только небольшому количеству производителей, что приводит к определенной сложности поиска этой одежды в магазинах.
Высокая дышащая способность мембраны eVENT часто вводит конструкторов в искушение уменьшить вес (и цену) изделий за счет удаления из них вентиляционных молний и дополнительных отверстий. Эта тенденция объясняется просто: покупатели требуют максимально легкую одежду, а производители стараются удержаться в рамках приемлемой цены изделия.
Как и Gore-Tex, eVENT – дорогая мембрана. Приготовьтесь заплатить от $200 до $350+ за куртку с eVENT.
Вентиляция в одежде
Любые рассуждения о дышащих свойствах одежды должны обязательно учитывать вентиляцию, которая обеспечивает охлаждение тела и быстрейший вывод влаги.
Она может присутствовать в одежде благодаря воздухопроницаемости ткани или специальным вентиляционным отверстиям, предусмотренным конструкцией, или и тому и другому.
Большинство тканей с водонепроницаемыми и дышащими мембранами являются воздухонепроницаемыми. При средних и высоких физических нагрузках, когда скорость и объем потения очень высоки, емкость даже самой лучшей мембраны может быть переполнена, и ближайший к телу слой одежды спортсмена окажется абсолютно мокрым. Чтобы этого не случилось, в куртках с мембранами предусматривают специальные вентиляционные отверстия на молниях подмышками, вентилируемые карманы с подкладкой из сетки, двусторонние передние молнии.
Резюме
- Следует с пониманием относиться к числовым показателям дышащей способности тканей, приводимым изготовителями на этикетках. Они основываются на результатах лабораторных испытаний кусочка ткани, а не одежды.
- Ткани с ПУ мембраной, а также ткани с двухслойной мембраной из ПУ/ПТФЭ, лучше “дышат” при высоких уровнях влажности, т.е. когда под вашей одеждой жарко и сыро.
- Существует новый класс тканей с гидрофобными микропористыми мембранами, например, eVENT, Propore и Entrant G2 XT, которые имеют более высокую дышащую способность, чем лучшие типы Gore-Tex. В отличие от Gore-Tex, эти новые ткани хорошо “дышат” даже при низких уровнях влажности. По мнению некоторых исследователей, благодаря повышенной дышащей способности, эти ткани могут быть более комфортными, чем ткани с мембраной из ПУ или из ПУ/ПТФЭ.
- Важную роль в комфортности одежды при высоких физических нагрузках играет воздухопроницаемость ткани. Большинство мембранных тканей являются воздухоНЕпроницаемыми. Для них возрастает важность наличия в конструкции одежды специальных элементов, улучшающих вентиляцию.
- Одежда из воздухопроницаемой ткани, например, ветровки, «флиски» и полартековые куртки обеспечивают более высокую дышащую способность и степень регулирования температуры, чем полностью водонепроницаемая одежда. Используйте такую одежду в условиях, когда вам не требуется полная водонепроницаемость.
Рекомендации по выбору высокотехнологичной куртки от дождя
Перед выбором технологичной верхней одежды следует понять в каких условиях она будет носиться: температурный диапазон, влажность, ветер, осадки и уровень вашей физической активности.
Вот несколько общих рекомендаций:
Тонкая ветрозащитная куртка из нейлона и полиэстера, «флиски», трикотажные и вязаные куртки – это лучший выбор для большинства условий, которые вам могут встретиться, даже в случае слабых осадков. Такие куртки обладают высокой дышащей способностью и воздухопроницаемостью, обеспечивают более широкий диапазон терморегулирования и, вообще говоря, лучше подходят для высокой физической нагрузки в условиях плохой погоды, но без проливных или затяжных дождей.
Если вы решите, что вам требуется прочная надежная водонепроницаемая куртка с хорошей вентиляционной системой, причем стоимость не имеет значения, то потратьте деньги на новую дышащую ткань с высокими характеристиками, например, Gore-Tex PacLite III, Gore-Tex XCR, eVENT или Entrant G2 X2.
Если средства ограничены, следует выбрать одежду из недорогой ткани с ПУ мембраной и хорошо спроектированной вентиляцией!
Выбрав подходящую куртку, надо разумно ее использовать. Если вам становится слишком жарко и сыро, отрегулируйте вентиляционные отверстия, снимите утепляющие слои или уменьшите скорость передвижения. Даже небольшого снижения скорости ходьбы, как правило, достаточно для того, чтобы не потеть и чувствовать себя комфортно. Это надо делать быстро, пока маленькая проблема не превратилась в большую. Во время остановки быстро наденьте более теплый слой, чтобы избежать чрезмерного охлаждения от испарения.
survinat.ru
Гидрофобные пористые мембраны – Справочник химика 21
В рассматриваемых электродах слой жидкого ионообменника, состоящего из не смешивающегося с водой органического растворителя и растворенного в нем ионита, удерживается между анализируемым раствором и водным раствором постоянного состава, в который погружен внутренний электрод, с помощью пористого гидрофобного пластмассового диска. Последний препятствует вытеканию органической жидкости из резервуара, расположенного между двумя концентрическими трубками (рис. 6.5, с. 192). Внутреннюю трубку заполняют стандартным раствором определяемого иона и насыщают Ag l, чтобы при погружении в него серебряной проволоки образовался Ag/Ag l-электрод. Данный электрод обладает всеми преимуществами электродов с тонкими мембранами, и в то же время способен выдерживать давление более одной атмосферы без разрушения мембраны или вытеснения из нее органической жидкости. [c.202]Выделяют два качественно различных типа жидких мембран (см. рис. У1-23) 1) Жидкая пленка иммобилизована в порах пористой мембраны. Пористая мембрана служит только сеткой или суппортом для жидкой мембраны. Такой тип мембраны называется иммобилизованной жидкой мембраной (ИЖМ) или поддерживаемой жидкой мембраной (ИЖМ)””. Такие мембраны могут быть легко приготовлены пропиткой пористой (гидрофобной) мембраны подходящим органическим растворителем. 2) Ко второму типу жидких мембран относятся эмульсионные жидкие мембраны (ЭЖМ), которые также просто образуются, как показано на схеме рис. У1-24. Здесь две не смешивающиеся фазы, например вода и масло, интенсивно перемешиваются,и [c.339]
Хотя мембраны для мембранной дистилляции (гидрофобные пористые мембраны) известны довольно давно, такие процессы лишь недавно были реализованы в масштабе пилотной установки [27]. Это пример мембранного процесса, в котором существующие мембраны применяются не для тех целей, для которых они были разработаны (микрофильтрация). [c.28]
Многие пористые мембраны гидрофобны, например мембраны на основе политетрафторэтилена, поливинилиденфторида, полипропилена вода их не смачивает. Тем не менее можно использовать воду в качестве проникающей жидкости также и для мембран из этих материалов. Метод чрезвычайно прост и состоит в измерении потока воды через мембрану в зависимости от приложенного давления. При некотором минимальном давлении самые большие поры становятся проницаемыми, в то время как поры меньшего размера все еще остаются непроницаемыми. Величина минимального давления зависит в основном от типа изучаемого мембранного материала (в качестве критерия служит величина контактного угла), природы пенетранта (характеризуемой по поверхностному натяжению) и размера пор. В соответствии с уравнением IV-4, увеличение потока жидкости (воды) пропорционально увеличению приложенного давления. [c.177]
Рассмотрим изопористую гидрофобную мембрану с множеством капилляров определенного радиуса в случае, когда в качестве пенетранта взята жидкость, самопроизвольно не смачивающая мембрану. На рис. IV-9 показана зависимость давления, необходимого для начала смачивания водой такой пористой мембраны, от размера пор. Представлены данные для мембраны из полипропилена. Поры очень малого диаметра в мембране будут смачиваться водой только при высоких давлениях. При некотором давлении мембрана становится смачиваемой и проницаемой, после чего поток через мембрану линейно возрастает с увеличением давления. Идеализированная кривая зависимости потока от давления показана на рис. IV-10. На самом деле синтетические микрофильтрационные и ультрафильтрационные мембраны, как правило, неоднородны по размерам пор, и поэтому излома кривой, соответствующего зависимости, представленной на [c.177]
Жидкостные мембраны. В электродах с жидкостной мембраной пористая перегородка, пропитанная неводной фазой, разделяет две водные фазы – исследуемый раствор и внутренний раствор электрода. При этом неводная фаза содержит гидрофобные ионы (активные центры ионообменника), присутствие которых определяет ионоселективную функцию электрода, и противоположно заряженные определяемые ионы (противоионы). Поведение такой мембраны определяется коэффициентом распределения соли ионообменника с определяемым ионом между водным раствором и несмешивающимся с водой растворителем, образованием ионных пар в фазе мембраны и степенью проницаемости мембраны по отношению к посторонним ионам. [c.177]
Еще одной областью аналитического применения газодиффузионного метода, активно развиваемого в последние годы, является парофазный анализ. Здесь пористые гидрофобные мембраны используются для отделения газового экстракта от анализируемого водного раствора [119]. [c.216]
I — бипористая гидрофобная матрица 2 — пористые гидрофобные мембраны 3,4 — вход и выход неполярной жидкой или газообразной фазы 5, выход полярной жидкой фазы [c.248]
Электроды, чувствительные к ряду катионов и анионов, можно изготовить на основе мембраны или пленки, содержащей жидкий ионообменник [4]. Конструкция электрода такого типа показана на рис. 15-2, о. Маленький диск из пористого гидрофобного материала разделяет внутренний и внешний растворы электролита. По всему своему периметру диск контактирует с органическим растворителем, не смешивающимся с водой, который находится в кольцевом зазоре. Растворим в этом растворителе соль нужного нам иона с противоионом относительно большой молекулярной массы и со значительно более высокой растворимостью в органической фазе, чем в воде. Под действием капиллярных сил растворитель заполнит поры диска, осуществляя электрический контакт с обоими водными растворами. За счет этого установится равновесие между общими ионами в мембране и растворах. Потенциал внутреннего электрода подчиняется уравнению Нернста практически аналогично стеклянному электроду. Несколько примеров электродов с жидкими мембранами приведено в табл. 15-1. [c.321]
Поток неполярной жидкости или газовой фазы вводится в массообменное пространство и выводится из него через пористые гидрофобные мембраны, размеры пор которых близки к размеру микропор в матрице. Мембрана непроницаема для полярной фазы и имеет толщину 0,7-1,0 мм. Материал пористой матрицы химически инертен по отношению к обеим фазам и обеспечивает максимальный краевой угол смачивания полярной фазой. Например, для водных растворов применяют матрицу из тетрафторэтилена. Размер гюр подбирают в [c.98]
Процесс мембранной дистилляции происходит в системе, в которой две жидкости или два раствора, разделенные пористой мембраной, поддерживаются при различных температурах. Жидкости или растворы не должны смачивать стенки пор мембраны, в противном случае за счет капиллярных сил поры мгновенно заполнятся жидкостью. Таким образом, в случае водных растворо
www.chem21.info
Мембраны в одежде для активного отдыха – полезная информация от компании Турин
В связи с тем, что Российская текстильная промышленность не занимается такими «мелочами» как водонепроницаемые мембраны в одежде, «нашим людям» приходится покупать куртки иностранного производства и довольствоваться тем, что написано латинскими буквами на рекламной этикетке – обычно какие-то тысячи мм водного столба. На вопрос, что такое мембрана и как она работает, продавцы в лучшем случае перескажут вам содержание той же этикетки. И не стоит их обвинять в некомпетентности – они правда больше ничего не знают.Для тех, кто «не в курсе» – краткие определения для начала:
Дышащая способность – это способность ткани пропускать через себя пар. Номинально, чем она больше, тем быстрее водяной пар, образуемый телом, выводится на внешний слой одежды. Измеряется в г/м2 в течение 24 часов.Сопротивление теплопередаче – показатель теплоизолирующих свойств одежды. Даже тонкий слой ткани обладает некоторой теплоизоляцией, которая может увеличивать степень комфорта или дискомфорта ее носителя.
Воздухопроницаемость – количество воздуха, которое может пройти через ткань при заданном давлении. Это важный фактор комфортности одежды при высокой физической нагрузке. Обычно воздухопроницаемость измеряется в кубических футах в минуту.
Гидрофобная микропористая мембрана – водоотталкивающая мембрана со сквозными порами, которые позволяют воде в парообразной форме проникать сквозь мембрану. Степень водонепроницаемости мембраны зависит от водоотталкивающей способности материала мембраны, а не от размера пор. К микропористым мембранам относятся: eVENT, некоторые новые ткани с полиуретановым покрытием, 3M Propore, а также Gore-Tex “первого поколения” (который сейчас не применяется для тканей outdoor). В некоторых таблицах Gore-Tex “первого поколения” называют также “пористой мембраной из ПТФЭ (политетрафторэтилена или тефлона)” и используют в качестве эталона при испытаниях дышащей способности.
Гидрофильная монолитная мембрана – монолитная водопоглощающая мембрана. В ней нет сквозных пор, через которые может проникать вода. Влага проходит сквозь мембрану в результате абсорбции внутрь мембраны с внутренней стороны, диффузии в твердом теле и, наконец, испарения с наружной стороны ткани. К гидрофильным монолитным мембранам относится большинство тканей с полиуретановым покрытием. В Gore-Tex “второго поколения” (тефлон с полиуретановым покрытием) также применяется гидрофильная монолитная мембрана.
Такая же технология применяется при изготовлении брендовых товаров и это не спроста. Н
Как в действительности работают водонепроницаемые дышащие мембраны (ВН/ДМ), используемые в одежде для активного отдыха?
Мембрана Gore-Tex “первого поколения”Сначала рассмотрим Gore-Tex – стареющего “дедушку” всех водонепроницаемых дышащих мембран. Более 25 лет назад У.Л. Гор (W. L. Gore) создал тонкую мембрану из пористого политетрафторэтилена – ПТФЭ – (или тефлона), физическая структура которого похожа на многослойную паутину. Эта мембрана водонепроницаема, но пропускает воду в газообразной форме.
Как она действует? Широко распространенный миф гласит, что расстояния между нитями ПТФЭ достаточно большие, чтобы пропускать воду в виде газа, но достаточно маленькие, чтобы не пропускать воду в жидкой форме. Это не совсем точно. На самом деле между нитями ПТФЭ достаточно места для прохождения жидкости!
Правильнее сказать, что нити тефлона имеют высокие водоотталкивающие свойства. Вода в жидкой форме отталкивается настолько сильно, что требуется очень высокое давление, чтобы “протолкнуть” ее через мембрану. Давление капель сильного дождя не достигает таких значений. Но если гидрофобные свойства нитей тефлона снизятся, то вода начнет проникать между ними, и одежда промокнет. Водонепроницаемость ткани Gore-Tex “первого поколения” зависела только от гидрофобности материала мембраны.
Первая непромокаемая одежда из Gore-Tex великолепно работала … в течение короткого времени, потом она обязательно начинала протекать. Моющие средства, грязь и выделяемые телом жиры прилипали к мембране с внутренней стороны и понижали ее водоотталкивающие свойства, превращая в «промокашку» с капиллярами из загрязненных нитей тефлона.
Мембрана Gore-Tex “второго поколения”
Чтобы защитить мембрану из ПТФЭ от загрязнения, инженеры Gore решили закрыть ее другой мембраной, материалом для которой был выбран полиуретан (ПУ). В естественном состоянии его поры слишком малы для пропускания воды в любой ее форме. Удачное химическое модифицирование полиуретана привело к появлению у него свойства высокой смачиваемости (гидрофильности). Теперь молекулы воды, попадая на поверхность ПУ мембраны, стали ею поглощаться и, посредством диффузии, переноситься с внутренней на внешнюю сторону мембраны, откуда они имели возможность испариться. (Диффузия – от лат. diffusio – распространение – взаимное проникновение соприкасающихся веществ вследствие теплового движения частиц вещества. Диффузия происходит в направлении падения концентрации вещества. В нашем случае отдельные молекулы воды движутся через матрицу ПУ в направлении уменьшения концентрации с влажной внутренней поверхности на сухую внешнюю. Если направление градиента концентрации меняется, т.е. окружающий воздух оказывается более теплым и влажным, чем тело спортсмена, то мембрана начинает «засасывать» влагу из воздуха.) Так появился Gore-Tex “второго поколения” – гидрофобная микропористая ПТФЭ мембрана, покрытая изнутри гидрофильной монолитной ПУ мембраной. Эта базовая технология используется и в лучших современных мембранах Gore-Tex, таких как PacLite III и XCR.Мембрана Gore-Tex “второго поколения” очень нежная. Для ее защиты используют либо свободно висящую нейлоновую подкладку, либо ламинируют к внутренней поверхности одежды слой трикотажа из полиэстера. Последняя конструкция применяется в так называемом “3-слойном” гортексе. Получается, как правило, объемная, тяжелая и плохо сжимаемая ткань. 2,5-слойный Gore-Tex PacLite III частично решает эти проблемы путем использования текстурованного рельефа на внутренней поверхности мембраны вместо трикотажного слоя.
Полиуретановые мембраны (гидрофильные монолитные)
Может показаться, что теперь можно обойтись и без ПТФЭ мембраны, так как ее дышащие свойства все равно перечеркиваются свойствами ПУ мембраны. Это почти верно. За исключением того факта, что волокнистая структура тефлона позволяет ламинировать на нее очень тонкую мембрану ПУ. И, если вы попробуете ламинировать ПУ мембрану на любую другую поверхность, нейлон например, ее толщина окажется примерно в три раза больше. А толщина мембраны имеет здесь принципиальное значение, потому что процесс диффузии относительно медленный и его скорость обратно пропорциональна толщине мембранного слоя. Чем тоньше мембрана, тем быстрее просачивается через него вода. Gore-Tex с его очень тонкой ПУ мембраной имеет дышащие свойства лучше, чем толстая ПУ мембрана, ламинированная прямо на нейлон. Большинство первых гидрофильных монолитных ПУ мембран не могли сравниться по дышащей способности с мембраной Gore-Tex второго поколения. Однако с годами, благодаря непрерывной работе технологов, этот разрыв был сокращен и сегодня некоторые ПУ мембраны работают даже лучше Gore-Tex второго поколения. Правда, преобладающее большинство их, несмотря на близость показателей, все-таки уступают лучшим мембранам Gore-Tex, таким как PacLite III и XCR. Исключением является ПУ мембрана фирмы Toray – Entrant G2-XT. Она выводит влагу лучше, чем лучшая из современных мембран Gore-Tex, но хуже, чем мембрана eVENT, о которой будет сказано ниже.Одним из достоинств ПУ мембран является их большая прочность по сравнению с ПУ-ПТФЭ – они не нуждаются в дополнительном защитном слое трикотажа. В связи с этим одежда с ПУ мембраной легче и мягче одежды с мембраной Gore-Tex. Самая легкая куртка с ПУ мембраной (с проклеенными швами, капюшоном и полной молнией) фирмы Montane – «SuperFly» – весит 225 г. Для сравнения легчайшая куртка с Gore-Tex – 2.5 слойный PacLite III – весит 340 г (GoLite Phantom).
Кроме того, одежда с ПУ мембранами дешевле, так как не несет на себе дополнительной тяжести огромного рекламного бюджета Gore-Tex. К достоинствам полиуретановых мембран надо отнести и их эластичность без потери функциональности и прочности, что позволяет некоторым производителям использовать ПУ мембраны даже в носках, перчатках, галстуках и стрейч-вставках.
Мембрана eVENT
ПУ мембрана, защитив ПТФЭ мембрану от загрязнений, значительно уменьшила ее дышащие свойства. Институт BHA Technologies, Inc. решил не закрывать тефлон дополнительными слоями модифицированного полиуретана, а научить его защищаться от загрязнений. Так была придумана и создана олеофобная (отталкивающая масла) ПТФЭ мембрана – eVENT. Она похожа на мембрану первого поколения Gore-Tex, но, в отличие от нее, отталкивает выделяемые телом жиры, большинство моющих средств и грязь. Ее дышащие свойства превышают аналогичные свойства мембран Gore-Tex на 30-200%, в зависимости от степени влажности. Второе и важнейшее достоинство – eVENT одинаково хорошо выводит влагу, как при низкой, так и при высокой степени влажности. При 70% влажности eVENT дышит на 30% лучше, чем Gore-Tex XCR, а при 30% влажности на 200% лучше него. Иными словами, в отличие от других мембран, eVENT начинает выводить влагу сразу, как только человек начинает потеть (независимо от внешней влажности).К немаловажным достоинствам мембраны eVENT следует отнести и легкость ее обслуживания. Одежду с eVENT можно стирать теми же моющими средствами, что и обычные вещи.
Однако не все так прекрасно. Тонкая мембрана eVENT так же, как и Gore-Tex, нуждается в дополнительном защитном слое трикотажа, что сразу увеличивает вес ткани. Самая легкая на сегодня куртка с eVENT – Montane’s «SuperFly» – весит тем не менее от 425 до 600 г, в зависимости от размера. Для сравнения, та же куртка с ПУ мембраной весит 245 г.
Кроме того, компания BHA Technologies пока что выдала лицензии на производство изделий с мембраной eVENT только небольшому количеству производителей, что приводит к определенной сложности поиска этой одежды в магазинах.
Высокая дышащая способность мембраны eVENT часто вводит конструкторов в искушение уменьшить вес (и цену) изделий за счет удаления из них вентиляционных молний и дополнительных отверстий. Эта тенденция объясняется просто: покупатели требуют максимально легкую одежду, а производители стараются удержаться в рамках приемлемой цены изделия.
Как и Gore-Tex, eVENT – дорогая мембрана. Приготовьтесь заплатить от $200 до $350+ за куртку с eVENT.
Вентиляция в одежде
Любые рассуждения о дышащих свойствах одежды должны обязательно учитывать вентиляцию, которая обеспечивает охлаждение тела и быстрейший вывод влаги.Она может присутствовать в одежде благодаря воздухопроницаемости ткани или специальным вентиляционным отверстиям, предусмотренным конструкцией, или и тому и другому.
Большинство тканей с водонепроницаемыми и дышащими мембранами являются воздухонепроницаемыми. При средних и высоких физических нагрузках, когда скорость и объем потения очень высоки, емкость даже самой лучшей мембраны может быть переполнена, и ближайший к телу слой одежды спортсмена окажется абсолютно мокрым. Чтобы этого не случилось, в куртках с мембранами предусматривают специальные вентиляционные отверстия на молниях подмышками, вентилируемые карманы с подкладкой из сетки, двусторонние передние молнии.
Резюме
1. Следует с пониманием относиться к числовым показателям дышащей способности тканей, приводимым изготовителями на этикетках. Они основываются на результатах лабораторных испытаний кусочка ткани, а не одежды.2. Ткани с ПУ мембраной, а также ткани с двухслойной мембраной из ПУ/ПТФЭ, лучше “дышат” при высоких уровнях влажности, т.е. когда под вашей одеждой жарко и сыро.
3. Существует новый класс тканей с гидрофобными микропористыми мембранами, например, eVENT, Propore и Entrant G2 XT, которые имеют более высокую дышащую способность, чем лучшие типы Gore-Tex. В отличие от Gore-Tex, эти новые ткани хорошо “дышат” даже при низких уровнях влажности. По мнению некоторых исследователей, благодаря повышенной дышащей способности, эти ткани могут быть более комфортными, чем ткани с мембраной из ПУ или из ПУ/ПТФЭ.
4. Важную роль в комфортности одежды при высоких физических нагрузках играет воздухопроницаемость ткани. Большинство мембранных тканей являются воздухоНЕпроницаемыми. Для них возрастает важность наличия в конструкции одежды специальных элементов, улучшающих вентиляцию.
5. Одежда из воздухопроницаемой ткани, например, ветровки, «флиски» и полартековые куртки обеспечивают более высокую дышащую способность и степень регулирования температуры, чем полностью водонепроницаемая одежда. Используйте такую одежду в условиях, когда вам не требуется полная водонепроницаемость.
Рекомендации по выбору высокотехнологичной куртки от дождя
Перед выбором технологичной верхней одежды следует понять в каких условиях она будет носиться: температурный диапазон, влажность, ветер, осадки и уровень вашей физической активности.Вот несколько общих рекомендаций:
Тонкая ветрозащитная куртка из нейлона и полиэстера, «флиски», трикотажные и вязаные куртки – это лучший выбор для большинства условий, которые вам могут встретиться, даже в случае слабых осадков. Такие куртки обладают высокой дышащей способностью и воздухопроницаемостью, обеспечивают более широкий диапазон терморегулирования и, вообще говоря, лучше подходят для высокой физической нагрузки в условиях плохой погоды, но без проливных или затяжных дождей.
Если вы решите, что вам требуется прочная надежная водонепроницаемая куртка с хорошей вентиляционной системой, причем стоимость не имеет значения, то потратьте деньги на новую дышащую ткань с высокими характеристиками, например, Gore-Tex PacLite III, Gore-Tex XCR, eVENT или Entrant G2 X2.
Если средства ограничены, следует выбрать одежду из недорогой ткани с ПУ мембраной и хорошо спроектированной вентиляцией!
Выбрав подходящую куртку, надо разумно ее использовать. Если вам становится слишком жарко и сыро, отрегулируйте вентиляционные отверстия, снимите утепляющие слои или уменьшите скорость передвижения. Даже небольшого снижения скорости ходьбы, как правило, достаточно для того, чтобы не потеть и чувствовать себя комфортно. Это надо делать быстро, пока маленькая проблема не превратилась в большую. Во время остановки быстро наденьте более теплый слой, чтобы избежать чрезмерного охлаждения от испарения.
Обращаем ваше внимание на то, что данный интернет-сайт носит исключительно информационный характер,
и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437 ГК РФ.
Одежда Мембранная одежда
www.tk-turin.ru
КАК ВЫБРАТЬ МЕМБРАНУ
Что нужно знать о мембранах.
Во-первых, нужно понимать, что мембранная куртка, в отличие от куртки из прорезиненного материала (гидрокуртки) или накидки из полиэтилена всё равно рано или поздно промокнет под дождём и начнёт пропускать воду на тело. Это проблема любой мембраны. Чудес не бывает. Весь вопрос – как долго мембранная куртка будет держать дождь, не промокая. Качественная мембрана промокнет позже, не очень качественная – раньше.
Во-вторых, нужно понимать, что мембранный материал хоть и дышит, но при повышенном потоотделении может уже и не справиться с выводом паров воды наружу, и вы отпотеете изнутри.
Соответственно, некачественная мембрана начнёт отпотевать уже при небольшой физической нагрузке, а качественная при более интенсивной.
В-третьих, нужно понимать, что мембрана стирается от механического воздействия, гораздо быстрее, чем резина с прорезиненного материала. То есть когда вы идёте в мембранной куртке под тяжёлым рюкзаком – вы стираете слой мембраны на спине и после частого подобного использования куртки, она скоро начнёт пропускать воду в местах потёртостей.
Куртка после стирок также теряет свои первоначальные свойства. Чем качественнее сделана мембрана, тем большее количество стирок выдержит куртка без особого ухудшения своих свойств.
Сушить в дыму костра мембранную куртку не рекомендуется, копотью могут забиться поры мембраны. У сильного огня мембрана может просто подплавиться.
Итак, получается, что мембранная куртка и промокает и отпотевает. Стирается. Щепетильна в эксплуатации. Зачем же она тогда нужна?
Мембрана – это некий компромисс между непромокаемостью и дышимостью. Как и любая другая многофункциональная вещь – она не идеальна в каждой своей отдельной функции. Каждое свойство этой вещи по отдельности может работать хуже, чем вещь с одной функцией, специально созданная только для этой функции.
Да, мембрана промокает снаружи, в отличие от прорезиненной гидрокуртки, и дышит хуже, чем брезентовая штормовка. Но промокает медленнее, чем брезентовая штормовка и всё-таки как-то дышит, в отличие от прорезиненной гидрокуртки. А при истирании переходит в разряд просто куртки-штормовки-ветровки.
Есть виды активности, где мембранная куртка действительно незаменима. И есть погодные условия, при которых мембрана работает отлично. Также есть условия, специфические особенности какого-то конкретного туристского района, при которых использование мембранной куртки очень даже облегчает жизнь туристу-путешественнику.
В горном туризме, в альпинизме часто бывают ситуации, когда нужно долго не очень активно двигаться, а потом наоборот, двигаться очень даже активно и при этом выполнять сложные технические действия. Когда идёт дождь, под полиэтиленовой накидкой по верёвке не полезешь. Вот тут мебранная куртка как раз будет оптимальной одеждой.
Незаменима мембранная курка в мультигонках, трейраннинге, на длительных рогейнах. Когда борьба идёт за каждый грамм снаряжения и за каждую минуту времени. Которую не выгодно тратить на переодевание. И в мембранной куртке можно то немного отпотеть, то подмокнуть, но главное не сильно замёрзнуть под дождём. И вам не надо срочно сушить её – на базах, промежуточных лагерях, на финише вас ждёт сменная одежда.
Хорошо использовать мембранные куртки на трекингах в горах, где дожди идут непродолжительное время. Либо там, где на маршрутах есть оборудованные укрытия от непогоды. То есть там, где у вас есть возможность обсушиться и переодеться не только у костра под тентом.
На маршрутах в населённой местности, на специализированных туристских маршрутах-тропах как правило можно пополнить запас продовольствия и поэтому вес рюкзака не очень тяжёлый. Такой рюкзак меньше протирают мембрану на куртке. В таких маршрутах использовать мембранные куртки очень удобно.
Подходит мембранная куртка для несложных водных походов, когда дожди идут непродолжительное время, когда не очень холодно. То есть если вы немного промокнете – не страшно.
Неплохо использовать мембранные курки просто в городских условиях в межсезонье. Красиво и удобно, не надо таскать с собой зонтика.
Для автономных длительных путешествий в ненаселённой местности, где вы несёте тяжёлый рюкзак, там, где дожди могут быть часто и идти долго, а температуры воздуха опускаться ниже плюс десяти градусов и даже ниже нуля, уже стоит задуматься о более надёжном водонепроницаемом метериале. А для длительных водных походов в северных районах незаменимой станет гидрокуртка из прорезиненного материала.
Для зимних условий мембранная куртка не подходит, так как при активной нагрузке выходящий пар обледеневает, и мембрана перестаёт работать.
Однако постоянно идёт процесс улучшения качества мембранных материалов. Они становятся более паропроницаемые, боле долговечные. И сейчас уже появляются куртки, которые можно применять и на морозе.
Какие бывают мембраны.
Мембранные ткани бывают трёх типов: микропорные(гидрофобные), беспоровые (гидрофильные) и комбинированные. Но в любом случае слой мембраны наносят на основную несущую ткань. Ведь мембрана сама по себе — это очень хрупкий и тонкий лист материала.
Бывает, что мембрану в жидком виде наносят на основу, — в таком случае говорят о мембранном покрытии. Способ, при котором лист готовой мембраны прикрепляют к материалу, даёт новое название – ламинат. А про ткань пишут, что она имеет тонкую ламинированную мембранную плёнку.
Микропорная мембрана, (или её ещё называют поровая, гидрофобная) — это тонкая плёнка с мелким порами, которые не пропускают капли воды, но выпускают молекулы пара.
Нужно понимать, что при сильном давлении снаружи вода всё-таки будет поступать в микропоры и просачиваться внутрь. То есть если вы сядете на мокрое бревно, или будете опираться локтём на мокрую деку байдарки – куртка в этих местах промокнет.
Гидрофобную мембрану делают из тефлона (синонимы — политетрафторэтилен, фторопласт) или полиуретана.
Гидрофильная мембрана – это тонкий слой полимерной ткани без пор. Поэтому такую мембрану ещё называют беспоровой. Воду внутрь материала такой слой не пропускает. А наружу молекулы пара выводятся за счёт того, что слой гидрофильной мембраны впитывает в себя влагу и транспортирует её путём диффузии молекул. Молекулы пара просачиваются между молекулами полимерной плёнки. Это происходит за счёт так называемого градиента влажности, за счёт разницы давления пара снаружи и внутри. Когда вы потеете, то влага, попадая на внутренний слой одежды, начинает впитываться в ткань, переходить от слоя к слою на противоположную сторону и, попадая на внешнюю часть куртки, испаряться. И тут важно понимать, что при сильном дожде, когда влажность снаружи будет большая, выводить пар наружу мембрана будет хуже – ведь давления снаружи и изнутри тогда выравниваются. Зато чем более влажно внутри, тем лучше мембрана будет выводить пар наружу.
Изготавливают такую мембрану как правило из полиэфира или полиуретана.
Комбинированные мембраны (иногда называют гибридными). Это такой тип мембраны, когда на слой микропорной мембраны накладывают сплошной слой полиуретана — то есть слой беспоровой мембраны. Этот слой гораздо тоньше, чем у классических беспоровых тканей, но здесь он служит для защиты порового слоя, который более хрупкий.
Если вкратце сравнивать все эти типы мембран, то микропорные мембраны лучше дышат, но хуже держат воду (в них же есть дырки). Менее эластичны. Более щепетильны в эксплуатации.
Гидрофильные – лучше держат воду (они же без дырок), но хуже дышат (начинают дышать, когда вы уже сильно вспотели). Лучше тянутся. Меньше боятся грязи. Обладают лучшей ветрозащитой. Плохо работают в условиях повышенной влажности и при низких температурах.
Комбинированные мембраны обладают теми же достоинствами, что и вышеперечисленные поровые и беспоровые мембраны. Но более долговечны. Имеют недостатки гидрофильных мембран, но в меньшей степени за счет того, что слой этого материала меньше.
Основные количественные показатели мембран.
Водоупорность или водопроницаемость — это высота водяного столба в миллиметрах, удерживаемого слоем ткани.
Паропроницаемость ткани это количество водяного пара (в граммах), которое материал способен пропустить через единицу площади (квадратный метр) за сутки.
Чем выше водоупорность, тем дольше ткань держит дождь, дольше не промокает снаружи. Чем выше паропроницаемость, тем ткань лучше «дышит», дольше позволяет поддерживать комфортный микроклимат внутри при высокой физической нагрузке.
Надо учитывать, что множество тестов проводится в лабораториях, при определённых условиях, сильно отличающихся от реальной эксплуатации. И, в конечном счёте, результатом одного из тестов может стать внушительное число, не отражающее сути. Так что к показателям паропроницаемости на этикетках изделий не стоит относиться слишком критично. Наиболее универсальным методом считается тест с маркировкой MVTR B2.
Водонепроницаемость тканей высокого класса обычно не менее 20.000мм водного столба, а дышащие свойства не менее 8.000 г/м2 /24 часа. Мембрана среднего уровня обычно имеют характеристики 8.000мм/5.0 г/м2 /24 часа или около того. Базовый уровень – это обычно 3.000мм/3000 г/м2 /24 часа, хотя в изделиях из такого вида ткани недостаточно высокие характеристики мембраны могут хорошо сочетаться с наличием большого количества вентиляционных отверстий, позволяющих регулировать температуру внутри изделия.
Типы конструкции мембраны.
Двухслойная, маркируется как 2L: мембрана защищена только снаружи. Такой способ хорош для экономии веса и высокой паропроницаемости, тем не менее, внутреннюю часть всё равно защищают подкладкой, чаще всего из сетки. Также её используют в одежде с внутренним утепляющим слоем.
Два с половиной слоя – 2.5L. Как и в первом случае, у материала два слоя, но на внутреннюю часть дополнительно наносят защитный слой из нетканого материала. Изделия из таких мембран очень лёгкие и компактные.
Трёхслойная конструкция или 3L,предполагает защиту мембраны тканью с обеих сторон. Основной плюс такой конструкции — в максимальной износостойкости мембраны.
На мембранные ткани любой конструкции сверху как правило наносят ещё и водоотталкивающую пропитку.
Известные бренды.
Кажется, что разных компаний, изготавливающих мемебрану, огромное количество. Но на самом деле качественные мембраны производят не так много фирм. Многие торговые марки изготавливающие одежду заказывают одинаковые по сути мембраны и придумывают им свои названия.
Например, мембраны японской фирмы Toray. Качественная и давно известная мембранная ткань фирмы Toray — ткань Entrant. Это комбинированная беспоровая (или гидрофильная) мембрана с напылением микропорового слоя. А вот мембрана Teaxapore немецкой фирмы JackWolfskin не что иное, как эта самая ткань Entrant. Фирма тесно сотрудничают с американской фирмой Marmot и производит мембрану Marmot MemBrain.
Toray также разработала группу мембранных материалов под названием Dermizax. Это двухслойная или трёхслойная безпоровая мембрана.
Значимой в ряду фирм, изготавливающих мембраны, является американская фирма Gore-tex. А правильнее «W. L. Gore & Associates», потому-что Gor-tex это лишь одна из тканей, которые они производят. Мембрана Gore-tex – это поровая мембрана из фторопласта. Gore-tex первыми применили технологию комбинированной мембраны.
Хорошо зарекомендовала себя мебрана eVent (фирма США, производится в Японии).Её особенность в том, что это хоть и поровая по типу мембрана, но её волокна покрыты полиуретаном; в то время как у того же Gore-tex полиуретан нанесён сплошным слоем на основную плёнку. Это значительно увеличивает дышащие свойства ткани. eVent довольно-таки дорогой материал и, к тому же, есть сложности с проклейкой швов на изделиях из этой мембраны, в итоге цена на конечный продукт достаточно высока.
Итак, мембраны – это не стопроцентная гарантия от непромокаемости и дышимости в одном флаконе. Но это вполне удобная вещь, гарантрующая комфорт при определённых условиях использования.
И вообще – вопрос выбора мембраны или брезента (либо авизента) в комплекте с гидрокурткой или полиэтиленовой накидкой – это дело привычки, дело вкуса. В принципе можно иметь и то, и другое и третье. И использовать каждую вещь в определённых условиях . Или сочетая одно с другим.
Автор: Галкина Марина
Источник: компания «СПЛАВ»
radialclub.ru

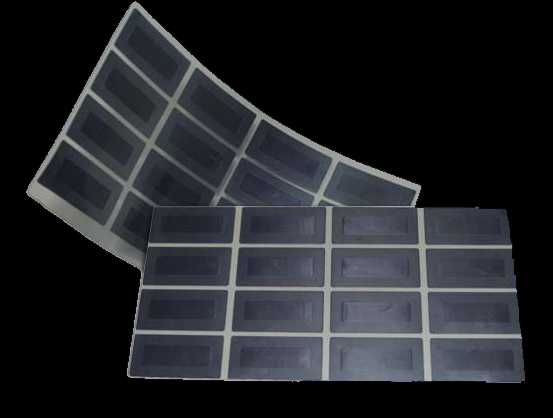

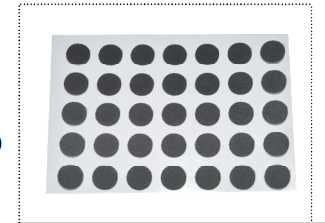

Гидрофобные И Олеофобные Мембраны Ip67 Водонепроницаемый Мембраны Клей Отверстия Для Наружного Освещения И Датчики
Гидрофобная и Олеофобная мембрана IP67 водонепроницаемая мембрана клей вентиляционные отверстия для наружного освещения и датчики
| Детали | Параметр |
Модель NO. | M009-1 |
| Мембрана | E-PTFE |
| Клей | 3 м клей |
| Спецификация | Могут быть выполнены по индивидуальному заказу |
| Воздушный поток | 2406 мл/мин./cmP = 7000 Па |
| Попадание воды высокого давления | -120 мбар (> 1 м) |
| Температура | -40 ℃ ~ + 125 ℃ |
| Степень защиты оболочки | IP67 |
* Внимание: только для промышленного использования, не для пищевых продуктов, лекарств, косметических средств или медицинских учреждений и т. д.
Специальное приложение:
Широко используется в портативной электронике,Таких областях, как телекоммуникации, LED, Солнечная система, медицинское оборудование иВсе виды наружных/внутренних герметичных компонентов для защиты водонепроницаемого назначения.
Преимущества:
1. высокая воздухопроницаемость вентиляционного отверстия может уменьшить давлениеУплотнение корпуса путем балансировки давления. Этот E-PTFEМембрана химически инертная и, УФ-стойкая, соль иУстойчивость к распылению, а также Гидрофобный и олеофобный.
2. Это значительно уменьшает туман и конденсацию.
3. защитное отверстие может продлить срок службы и обеспечитьПродукт работает без проблем и без обслуживания вЭкстремальных условиях окружающей среды.
Установка:
1) Используйте пинцет, поместите клейкую ленту на поверхность зенковки, а затем нажмите пластырь на край монтажной поверхности .
2) Нажмите обод после сцепления около 1,5 с;Не двигайтесь по мембране после адгезии до 24 часов.
Убедитесь, что монтажные поверхности корпуса являются гладкими, чистыми и не содержат масел, частиц или других загрязнений;
Убедитесь, что монтажная поверхность корпуса высохла до установки вентиляционного отверстия.
Изготовление на заказ: защитные вентиляционные отверстия Voir Tech могут быть настроены в соответствии с вашими продуктами в spec., цвет, свойство, и мы можем предоставить вам конкретные решения. Для получения дополнительной информации, пожалуйста, свяжитесь с нами.
О Voir
Huizhou Voir Science & Technology co., Ltd-технологическая компания, ориентированная наПрофессиональное развитие и производство защитного вентиляционного отверстия.
С профессиональной защитной вентиляционной технологией, мы производим отличные продукты, которые являются водонепроницаемыми, маслостойкими, звук через, декомпрессии, анти-взрыва, излучающих и фильтрации в e-PTFE.
С момента основания в2009, Voir обратили внимание на качество управления талантами, получение ISO90001, экспортный сертификат и более 3 патентов в области вентиляции.
В настоящее время у нас есть много производственных линий PV/MV/BAE и тестовых помещений, в том числе машина для литья под давлением, машина для плавких предохранителей, ультразвуковая и так далее. Проходя через давление моделирования на месте, воздухопроницаемость, VPI и так далее. Мы стараемся постоянно разрабатывать высококачественные продукты, применяемые к светодиодам, AVS, ECU, фотогальваническим, коммуникационным, наружным шкафам, электроприборам, военной промышленности, химической упаковке, портативным электронным, батареи и модуля.
Voir концентрируется на водонепроницаемой вентиляционной технологии, делая устойчивое развитие технологии материала, технологии производства и практичные технологии, мы всегда будем рассматривать технологию как ядро, обслуживание как носитель, искренне предоставьте вам профессиональные решения.
russian.alibaba.com
Гидрофобные взаимодействия в мембрана – Справочник химика 21
Образованные в результате такого гидрофобного взаимодействия соединения в дальнейшем связываются с гидрофобными частями полимера и образуют еще более малоподвижные молекулярные комплексы, которые могут укрупняться, образуя связь с уже имеющимися на поверхности мембраны молекулами неполярного вещества или их группами. Важным следствием такого гидрофобного взаимодействия является повышение числа свободных подвижных молекул воды в связанном слое, получаемых вследствие вытеснения некоторых молекул воды из моди- [c.221]Было высказано предположение [36], согласно которому стабильность структуры макромолекул и мембр-ан обеспечивается главным образом гидрофобными взаимодействиями углеводородных фрагментов, в результате чего молекулы липидов, белков и других соединений могут образовывать в водной цитоплазме олигомерные агрегаты и мембраны. Вместе с тем наиболее активные катализаторы, т. е. большинство ферментов, растворимы в воде. Таким образом, мембраны представляют собой сравнительно стабильные тонкие пленки, примыкаю щие к водным участкам клетки, в которых легко протекают химические реакции и которые содержат полярные молекулы, растворимые в воде. [c.355]
Гидрофобные взаимодействия. Биополимеры — белки и нуклеиновые кислоты — функционируют главным образом в водном окружении. Гидрофобные силы — силы специфического отталкивания между неполярными атомными группами и молекулами воды. Это энтропийный эффект, определяемый особенностями структуры воды как конденсированной системы. Гидрофобные взаимодействия играют важнейшую роль в формировании структуры белков, надмолекулярных систем (мембраны) и т. д. [c.58]
Низкая ионная электропроводность липидной мембраны, рассматриваемой как однородная среда, определяется низкой ди-, электрической проницаемостью (2—3) липидов, неблагоприятной для внедрения заряженных частиц. Коэффициент распределения частиц между липидной и водной фазами равен exp( — W/RT), где W — энергия частицы в липиде, отсчитанная от энергии в воде. Она складывается из электростатической энергии и энергии гидрофобного взаимодействия [c.351]
В состав клеточных мембран входят в основном белки и липиды, среди- которых преобладают фосфолипиды, составляющие 40—90 % от общего количества липидов в мембране. Строение биомембраны интенсивно изучается в настоящее время. В одной из моделей клеточная мембрана рассматривается как липидный бислой. В таком бислое углеводородные хвосты липидов за счет гидрофобных взаимодействий удерживаются друг возле друга в вытянутом состоянии во внутренней полости, образуя двойной углеводородный слой. Полярные группы липидов располагаются на внешней поверхности бислоя (рис. 14.2). [c.466]
Плазматическая мембрана состоит из двойного липидного слоя. Гидрофобные концы молекул фосфолипидов и триглицеридов направлены внутрь, а гидрофильные головки — наружу. Благодаря гидрофобным взаимодействиям между остатками жирных кислот, входящих в состав липидов, и электростатическому взаимодействию между гидрофильными головками мембрана стабилизируется. В двойной слой липидов встроены белки так называемые интегральные белки мембран. Они плавают в этом слое, будучи погружены в него частично, или же пронизывают его насквозь. Другие белки прикреплены к поверхности мембраны, и их называют периферийными белками (рис. 1.6). Некоторые мембраны, по-видимому, с одной или с обеих сторон покрыты сетью вытянутых белковых молекул. [c.23]
Вероятно, что при связывании макромолекулы часть мозаичной жидкостной структуры мембраны претерпевает такую деформацию, что молекула получает возможность проникнуть внутрь клетки. Эта деформация может быть вызвана локальными физическими силами, например, поверхностным натяжением или гидрофобным взаимодействием. Поскольку белок связывается с подвижным мембранным рецептором, процессы переориентации и вращения всего комплекса протекают очень быстро. [c.66]
Плазматическая мембрана состоит из двойного липидного слоя. Гидрофобные концы молекул фосфолипидов и триглицеридов направлены внутрь, а гидрофильные головки -наружу. Благодаря гидрофобным взаимодействиям между остатками жирных кислот, входящих в состав липидов, и электростатическому взаимодействию между гидрофильны- [c.44]
Внутри мембраны оказываются спрятанными углеводородные хвосты — гидрофобные группы. Этот гидрофобный скелет придает мембране важное свойство — она делается нерастворимой в воде. Но наличие поверхностных гидрофильных групп обусловливает тесное взаимодействие мембраны и водной среды и дает возможность протекать таким процессам, как переносы (юнов через мембрану от среды к клетке или в обратном направлении. Так сочетание гидрофобных и гидрофильных, т. е. по существу противоположных, свойств делает мембрану ценным и универсальным материалом природы. [c.159]
Понимание основных принципов, описывающих структуру воды и взаимодействие мембрана — вода, упрощает задачу тщательного отбора и синтеза новых перспективных полимеров для гиперфильтрационных мембран. Например, для гиперфильтрационных мембран из ацетата целлюлозы оказывается, что гидратация гидрофильных гидроксильных групп, образование водных оболочек около гидрофобных ацетатных групп и жесткость молекул целлюлозы оказывают совместное влияние на повышение вязкости (и, следовательно, на снижение е) воды, необходимое для практически полного выделения соли. [c.177]
Отсутствие взаимодействий мембрана—вода, характерное для гидрофобных материалов (таких как полиэтилен), приводит к более сильному межфазному поверхностному натяжению. Молекулы воды в этом случае образуют кластеры друг с другом, а не смачивают поверхность мембраны. Поскольку движение по каналам больших кластеров из молекул воды более затруднено, чем движение небольших кластеров или отдельных молекул, то проницаемость снижается с уменьшением взаимодействия мембрана — растворитель. [c.178]
Образованные в результате такого гидрофобного взаимодействия соединения связываются затем с гидрофобными частями материала мембраны и образуют еще менее подвижные молекулярные комплексы, которые могут укрупняться, соединяясь с уже имеющимися на поверхности мембраны молекулами неполярного вещества и их группами. Важным следствием такого гидрофобного взаимодействия является увеличение числа свободных подвижных молекул воды в связанном слое вследствие вытеснения некоторых молекул воды из модифицированных сфер неполярных молекул. Это должно привести к повышению селективности с ростом температуры, так как под действием рабочего давления из связанного слоя через поры мембраны будут проходить преимущественно молекулы воды ввиду их большей подвижности. [c.136]
Изучение состава ламелл показывает, что они в основном состоят из липидов и белков. Часть белковых веществ составляет фе
www.chem21.info
Хардшелы. Часть 1 – Группа 99
Разбираем мембранные тканиИзделия из мембранных тканей активно используют туристы, спортсмены, военные и простые обыватели. Насколько широк круг пользователей, настолько многообразен народный фольклор, приписывающий мембранам чудодейственные свойства. “Купил бундес мембрану за 1500 руб, ношу круглый год, постоянно сухо и комфортно”. “Стоял по пояс в море, только колени чуть влажные”, “Хожу зимой в мембране на тонкий термик и не мерзну”. Подобными высказываниями пестрят страницы различных форумов, внося сумятицу в головы читателей. Производители снаряжения, со своей стороны, довольно свободно обращаются с результатами тестов, удивляя потребителей невиданными показателями. Всё это усложняет выбор качественной экипировки, от которой, зачастую, зависит жизнь. Мы надеемся внести некоторую ясность в данный вопрос. На всякий случай, все сказанное далее является исключительно субъективной точкой зрения авторов и не претендует на научность.
Ключевые понятия
Паропроницаемость
Паропроницаемость (water vapor transmission rate, WVTR) означает способность материала обеспечивать перемещение молекул водяного пара через свою структуру. Единица измерения – гр/м2/сут. Проще говоря, чем выше паропроницаемость, тем быстрее водяной пар будет выводиться наружу и тем меньше влага будет накапливаться под одеждой во время физических нагрузок.
Воздухопроницаемость
Воздухопроницаемость (air permeability) означает способность материала пропускать воздух при определённом давлении. Единица измерения – куб. фут/м2/мин (cubic feet per square foot per minute, CFM, 1 CFM = 4 л/м2/мин). Очень важный показатель, особенно актуальный при высоких физических нагрузках. Чем ниже значение данного показателя, тем больше материал защищает от ветра. В мембранной одежде этот показатель очень низкий, что является дополнительной причиной накопления влаги внутри одежды, особенно в сравнении с софтшелами.
Водонепроницаемость
Водонепроницаемость означает способность материала задерживать воду на внешней поверхности. Измеряется в миллиметрах водяного столба. Чем выше показатель, тем более водостоек материал. В качестве примера, показатель водонепроницаемости для Gore-Tex PacLite составляет в среднем 20 000 мм.
Теплоизоляция
В общих чертах, теплоизолирующие свойства материала означают его способность препятствовать потере тепловой энергии. При испытаниях и производстве одежды теплоизолирующие свойства материалов измеряют в единицах clo. В принципе любая одежда обладает этими свойствами, у мембранных же тканей они довольно низкие.
Принцип действия
Необходимым условием для работы мембраны по выводу влаги, является более высокое давление пара внутри, чем снаружи. В свою очередь давление пара зависит от влажности и температуры. Таким образом, идеальными условиями для работы мембраны будут низкая температура и влажность окружающего воздуха и интенсивная работа пользователя. Но так как главная задача мембранных тканей защита от сильного дождя, то и характеристики работоспособности в подобных условиях будут хуже.
Типы мембран
Гидрофобные микропористые мембраны
Это водоотталкивающие мембраны с открытыми порами, позволяющими воде проходить через неё в газообразном состоянии, т.е. в виде пара. Водопроницаемость зависит от водоотталкивающих свойств материала мембраны и капиллярного давления в порах, а не от их размера. Характеризуются высокой паропроницаемостью.
Гидрофильные монолитные мембраны
Это водопоглащающие беспоровые мембраны из тонких слоёв полимерных тканей. Принцип отвода влаги основан на поглощении воды с внутренней стороны, последующей диффузии через материал мембраны и испарении с внешней поверхности.
Основные образцы мембранных тканей
Gore-Tex
Родоначальником всех мембран принято считать изобретение компании Gore 1978 года. Полимер политетрафторэтилен (“Тефлон” или ePTFE) механическим способом растягивался до состояния микропористой мембраны. Наличие пор препятствовало прохождению воды, но позволяло проникать сквозь них пару.
Маркетинговый миф гласит, что размер пор не позволяет каплям воды проникать внутрь, но свободно пропускает молекулы водяного пара наружу. Но это не совсем так. Расстояния между волокнами ПТФЭ вполне достаточно для проникновения воды. Водонепроницаемость же обуславливается двумя факторами – гидрофобностью самого материала ПТФЭ и высоким капиллярным давлением воды в порах. Как правило, давления воды даже во время сильного дождя недостаточно для преодоления этого силового барьера. Но с другой стороны, если вода “продавится” через поры под дополнительной нагрузкой, например под лямками рюкзака, то её уже ничего не остановит и мембрана начнёт активно протекать из-за капиллярного затекания. Аналогичная проблема возникнет, если полностью погрузить мембрану в воду, например при преодолении водной преграды. Так было устроено первое поколение мембранных тканей Gore-Tex.
При эксплуатации первого поколения выявились существенные недостатки такой мембраны. Жировая составляющая пота, грязь, моющие средства приводили к загрязнению мембраны, что в свою очередь снижало водоотталкивающие свойства и паропроницаемость. Для защиты мембраны ПТФЭ специалисты компании Gore стали покрывать её другой мембраной из полиуретана (ПУ). Но изначально полиуретан не имеет пор достаточного размера для пропускания через себя воды даже в виде пара. Поэтому ПУ был химически модифицирован для возможности пропускать воду. Вода в жидком или газообразном состоянии поглощается внутренним слоем ПУ мембраны, затем отдельные молекулы воды за счёт диффузии перемещаются на внешнюю поверхность. В свою очередь вода с внешней поверхности ПУ мембраны может испариться наружу через мембрану ПТФЭ.
Казалось бы, проблема решена, мембрана ПТФЭ надёжно защищена от загрязнений, но тут возникает другая. Скорость передачи влаги в ПУ мембране значительно меньше, чем в ПТФЭ, что негативно сказывается на паропроницаемости ткани. Для получения приемлемых характеристик, мембраны делаются как можно тоньше, что в свою очередь снижает их механическую прочность. Пакет из двух мембран ПУ-ПТФЭ часто называют вторым поколением мембран Gore-Tex.
Для защиты довольно нежных мембран ПУ и ПТФЭ применяются дополнительные текстильные слои. Компания Gore производит 2-х, 3-х и 2,5-й слойные ткани. Основное их отличие в наличии защитного внутреннего слоя, в виде сетки у 3-х слойной или текстурированного покрытия у 2,5-й слойной ткани. В настоящее время “топовыми” мембранными тканями компании Gore являются XCR, Paclite и ProShell. Так же стоит отметить, что мембранные ткани Gore-Tex требовательны к уходу. Стирать изделия из них рекомендуется только с применением специальных довольно дорогих моющих средств. Хотя наиболее современные образцы тканей, по заявлению производителя, уже лишены этого недостатка.
eVENT
Если кратко, то мембрана eVENT это Gore-Tex без недостатков. Это практически оригинальная ПТФЭ мембрана без ухудшающего паропроницаемость слоя ПУ и при этом олеофобная, т.е. способная отталкивать жиросодержащие соединения. По паропроницаемости мембрана eVENT приближается к тканям софтшел. Однако по воздухопроницаемости eVENT, как впрочем, и любая другая мембрана, безнадёжно проигрывает софтшелам, хотя с показателем в 0.5 CFM и лидирует по сравнению с конкурентами. Ещё одним положительным отличием eVENT является способность проводить влагу независимо от уровня влажности окружающей среды, превосходя Gore-Tex XCR на 30%-200%.
Основным преимуществом мембраны eVENT является скорость отвода влаги от тела, что особенно важно в условиях низких температур. Она с одинаковой эффективностью работает независимо от степени вашей физической нагрузки, в отличие от мембран ПУ, для которых разница во внешней и внутренней влажности являются важным моментом. Ещё одним преимуществом изделий из eVENT является простота ухода за ними. Их можно стирать в стиральной машине при 40 градусах с жидким моющим средством, без заметных ухудшений характеристик.
К недостаткам eVENT можно отнести деликатность мембраны, требующей наличие дополнительных слоёв аналогичных Gore-Tex, высокую стоимость изделий и относительно небольшую распространённость.
Полиуретановые мембраны
Наравне с Gore-Tex происходило развитие полиуретановых (ПУ) мембран. На начальном этапе основной проблемой было то, что для покрытия мембраны ПТФЭ требуется мембрана ПУ в три раза более тонкая, чем для ламинирования текстильных тканей, например нейлона. А так как паропроницаемость ПУ мембран напрямую зависит от её толщины, ткани Gore-Tex были вне конкуренции. Но прогресс не стоит на месте и в настоящее время ткани с ПУ мембраной значительно улучшили свои характеристики. Достойны внимания одни из последних разработок японской фирмы Toray – микропористые полиуретановые мембраны и ткани на их основе. Наличие в мембране пор позволяет увеличить влагостойкость и паропроницаемость до уровня некоторых образцов Gore-Tex. А при различных уровнях влажности внешней среды ткань Entrant G2 от Toray, ведёт себя, скорее как eVENT, чем как гидрофильная мембрана.
К преимуществам ПУ мембран перед ПТФЭ можно отнести следующее. ПУ мембраны более прочные и могут использоваться без дополнительной подкладки, что сказывается на весе и компактности изделий из них. Технология производства дешевле, чем у Gore-Tex и eVENT, что в несколько раз снижает цену на конечный продукт. И последнее, из-за эластичности ПУ мембраны её можно использовать в производстве тянущихся вещей, чего лишены изделия из Gore-Tex и eVENT.
На рынке существуют и другие интересные решения, например 3M Propore по паропроницаемости близок к eVENT, а по цене ниже в несколько раз, но мы коснулись наиболее распространённых образцов мембран. Во второй части статьи мы рассмотрим способы лабораторного тестирования мембранных тканей и особенности применения изделий из них.
gruppa99.livejournal.com
