Гидроизоляция фундамента мембраной – особенности материала, его разновидности и область применения

Гидроизоляция фундамента с помощью полимерных мембран

Принципиальное отличие мембранной гидроизоляции фундамента, выполненной из полимерных мембран и наплавляемой гидроизоляции из битумно-полимерных рулонных материалов, заключается в отсутствии сплошной приклейки к основанию.

Если при повреждении наплавляемой гидроизоляции вода, столкнувшись с бетоном в месте повреждения, дальше, скорее всего не пройдёт, то при повреждении полимерной мембраны вода проходит за неё и распространяется между бетоном и гидроизоляцией, ища слабое место в бетоне. С другой стороны полимерная мембрана не приклеена к бетону, следовательно, она меньше зависит от деформаций всей конструкции и ее отдельных частей, а также ее можно монтировать на влажном основании.

Кроме того, полимерные мембраны обладают следующими преимуществами: не требуют тщательного выравнивания основания, обладают практически нулевым водопоглощением, высокой устойчивостью к старению, гниению и прорастанию корней.

Начало/>

Перед монтажом рулонных материалов желательно устранить все острые выступы и сделать выкружки (галтели), чтобы не произошло разрушение мембраны при засыпке котлована грунтом и в процессе эксплуатации сооружения. Этого можно не делать, но тогда необходимо тщательно контролировать процесс засыпки котлована грунтом и его уплотнения.

Определяются необходимые длины рулонов, места и направления их стыковки.

Необходимо предотвращать контакт со всеми материалами, содержащими битум, жир, деготь, масла, растворители, а также исключать прямой контакт с полимерными материалами из пенополистирола, полиизоцианата, фенолсодержащих пен, которые могут сильно повлиять на свойства материала. Это достигается путем применения подкладочных слоев (снизу и/или сверху материала в зависимости от конструкции), например из иглопробивного термообработанного геотекстиля.

Горизонтальная гидроизоляция Горизонтальная гидроизоляция

На горизонтальное основание материал укладывается по следующей технологии. На подготовленное основание свободно укладывается подкладочный слой из иглопробивного термообработанного геотекстиля развесом 300-500 г/м2. Геотекстиль обеспечивает защиту мембраны от возможных повреждений и снижает нагрузки от давления. Нахлесты полотнищ геотекстиля свариваются между собой горячим воздухом и должны составлять не менее 150 мм.

Поверх геотекстиля свободно укладывается ПВХ мембрана . Нахлесты полотнищ мембраны должны составлять не менее 100 мм и свариваются между собой горячим воздухом при помощи специального автоматического или ручного (в труднодоступных местах) сварочного оборудования.

Сварка происходит с образование двойного шва и центральным воздушным каналом (проверочным каналом), который позволяет контролировать герметичность сварки. Ширина каждого из сварных швов должна быть не менее 15 мм. Ширина воздушного канала – не более 20 мм.

Вертикальная гидроизоляция Вертикальная гидроизоляция

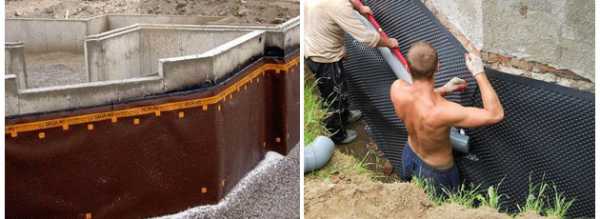

На вертикальных конструкциях ПВХ мембрана крепится путем точечной приварки горячим воздухом к металлическим элементам с ПВХ покрытием или ПВХ ронделям, механически закрепленным к основанию через подкладочный слой. Также возможно крепление ПВХ мембраны к фрагментам ПВХ мембраны закрепленным механически к гидроизолируемой поверхности. ПВХ рондели устанавливаются с шагом 1,0-1,5 м по горизонтали и 2,0-2,5 м по вертикали, с оставлением припуска по вертикали не менее 200 мм, под состыковку со следующим листом мембраны. Вертикальный ряд ронделей рекомендуется располагать как можно ближе к центру рулона. Мембрана обратной стороной при помощи горячего воздуха приваривается к ПВХ ронделю.

По уложенной ПВХ мембране устраивается защитный слой из термоскрепленного геотекстиля развесом не менее 500 г/м2. Нахлесты полотнищ материала должны составлять не менее 150 мм и свариваются между собой горячим воздухом. На вертикальную поверхность геотекстиль точечно приклеиваться к мембране клеевым составом (например, контактный клей  на основе полиуретана).

Поверх защитного слоя укладывается полиэтиленовая пленка толщиной 200-300 мкм. Нахлёсты полотен полиэтиленовой пленки должен составлять не менее 100 мм и склеиваться между собой двухсторонним скотчем. Полиэтиленовая пленка используется в качестве скользящего слоя между геотекстилем и бетоном защитного слоя. Она также предотвращает пропитывание геотекстиля продуктами

Сварка ПВХ мембраны Сварка ПВХ мембраны

Перед сваркой горячим воздухом требуется удалить все загрязнения в области сварного шва при помощи специального очистителя для ПВХ мембран . Также очиститель необходимо использовать для удаления битумных или масляных пятен на всей поверхности рулонов ПВХ мембраны возникших в процессе монтажа или чистки сварочного оборудования.

Сварку мембраны допускается производить при температуре окружающего воздуха не ниже минус 15°С и не выше + 50°С.

Перед началом сварочных работ необходимо произвести пробную сварку швов гидроизоляционной мембраны для определения необходимых параметров сварки.

На параметры сварки оказывают влияние параметры окружающей среды. Параметры сварки должны подбираться в начале каждого рабочего дня, повторно при существенном изменении состояния окружающей среды или после длительных перерывов в работе.

По окончанию монтажа производится контроль качества сварных швов и возможных повреждений ПВХ мембраны. Качество сварного шва определяют не ранее, чем через 30 минут после его выполнения.

Гидроизоляция стены в грунте

У ПВХ мембран есть еще одна отличительная особенность. С применением ПВХ мембран можно устроить ремонтопригодную систему в случае возведения фундаментов по принципу «стена в грунте», т.е. в случае расположения мембраны между двумя слоями бетона.

Суть ремонтнопригодной системы – деление специальными прокладками гидроизоляционной мембраны на отдельные карты (примерно по 100-150 м2) и установку специальных инъекционных штуцеров, что позволяет быстро определять место повреждения (протечки), и тем самым ликвидировать отдельные места протечек в определенной карте, а не во всем гидроизоляционном контуре сооружения.

При делении мембраны на отдельные карты в качестве специальных прокладок рекомендуется использовать боковые ПВХ гидрошпонки . Гидрошпонки привариваются горячим воздухом при помощи специального оборудования к смонтированной на бетонной поверхности мембране, в результате вся гидроизоляция делится на локальные зоны (карты), ограниченные по периметру ПВХ гидрошпонкой. Деление на карты локализует протечки воды в рамках одной карты и предотвращает перемещение воды между картами в случае повреждения гидроизоляции в одной из карт.

В каждую ограниченную карту устанавливаются от 2 до 6 ПВХ штуцеров, но не менее 2 штук, независимо от размеров локальной зоны (карты). Штуцер точечно приваривают к ПВХ мембране в период устройства гидроизоляционной системы. В штуцер вставляется контрольно-инъекционная трубка (например, из полипропилена) и затягивается стальным хомутом. Трубки устанавливаются во время монтажа арматурных каркасов и развязываются к арматуре, для предотвращения их смещения в процессе бетонирования. Инъекционные трубки одной локализованной карты соединяются в монтажном коробе, через который и осуществляются инъекционные работы.

В случае обнаружения протечки в какой-либо из зон, ремонт осуществляется путем закачивания специальных ремонтных составов, например, на основе полиуретана, эпоксидных смол, акрилата, полимерцемента и т.д. по контрольно-инъекционным трубкам.

При неблагоприятной гидрогеологической обстановке (наличии высокого гидростатического давления подземных вод) наряду с однослойной ремонтной системой возможно применение двухслойной (активной) гидроизоляционной системы. Двухслойная гидроизоляционная система состоит из двух слоев ПВХ мембран и применяется для увеличения степени защиты подземных сооружений при больших напорах подземных вод.

pvc-master.ru

Гидроизоляция фундамента ПЛАСТФОИЛ

Всем известно, что сточные и грунтовые воды, а также атмосферные осадки оказывают неблагоприятное воздействие на фундамент, в результате чего происходит его разрушение и нарушается прочность дома. Уберечь фундамент от таких разрушительных воздействий можно только лишь оборудовав надежную и прочную гидроизоляцию.

Уже уходят в прошлое гидроизоляционные материалы на основе битума, уступая место полимерным мембранам. Так эффективно защитить фундамент поможет полимерная гидроизоляция Пластфоил, благодаря эластичности которой легко сохраняется монолитная защита фундамента даже при сильной усадке здания.

Мембрана Пластфоил обладает такими свойствами:

  • хорошая теплостойкость и прекрасная водонепроницаемость;
  • высокая долговечность, при правильном монтаже она может прослужить до тридцати лет;
  • морозостойкость, которая достигается благодаря наличию в составе высококачественных пластификаторов. Мембрана абсолютно не “реагирует” на замораживание и оттаивание и не изменяет своих гидроизоляционных качеств;
  • устойчивость к ультрафиолету. Солнечные лучи не влияют на технические характеристики материала;
  • биостойкость. Специальные добавки, входящие в состав, делают мембрану устойчивой к грибкам и плесени;
  • экологичность и безопасность, не содержит вредных примесей и не выделяет токсических испарений.

Технология монтажа

Перед монтажом гидроизоляции Пластфоил не требуется обработка поверхности фундамента специальным праймером. При проведении работ не используется открытое пламя, что обеспечивает безопасность и динамичность всего процесса.

Материал раскатывается из рулона с учетом натяжения и устранения складок. Следующий рулон обязательно раскатывается внахлест с первым не менее 10 см. Места, где будет происходить сварка полотнищ, рекомендуется обработать любым очищающим составом. Скрепление швов производится методом сварки при помощи специального автоматического оборудования или ручных специализированных фенов.

Процесс сварки нужно проводить аккуратно, слегка натягивая второй рулон и следя, чтобы не образовывались заломы и складки. Склеивание производится путем нагрева нижнего и верхнего слоев мембраны и одновременного прижатия поверхностей друг к другу. Сварочный шов образуется немедленно. Проводить работы по креплению швов можно при любой погоде, даже морозной, так как горячий воздух, поступающий из оборудования, нагревает обе поверхности до нужной температуры сваривания.

Смонтированный гидроизоляционный ковер рекомендуется защитить сверху, например, биотекстилем, от последующих возможных механических повреждений.

teploizolyaciya-info.ru

Виды гидроизоляционных мембран и их применение. Гидроизоляция фундаментов

Для изоляции фундаментов и стен подвалов применяют гидроизоляционные мембраны, ассортимент которых достаточно разнообразен. Они отличаются друг от друга материалом, толщиной и характеристиками. От грамотного выбора и монтажа мембраны зависит, насколько надежно дом будет защищен от влаги.

Вид изоляции подбирается с учетом источника влаги. Конструктивно это может быть:

-влагоизоляция (легкая) — применяется в зданиях, расположенных на проницаемых грунтах выше уровня грунтовых вод. Она ­предохраняет от проникновения поверхностных вод, капиллярного подсоса, а также от природной почвенной влаги;

-гидроизоляция (средняя и тяжелая) — используется для защиты домов от поверхностных вод, просачивающихся в направлении здания, напорных грунтовых вод, а также в случае их залегания выше уровня пола подвала или при угрозе периодического подъема. Применять ее необходимо также в почвах со слабой проницаемостью, когда существует опасность скопления подпорной воды у стен фундаментов и подвалов.

Виды мембран

Гидроизоляционная мембрана — это современный материал для защиты фундаментов и стен подвалов, все увереннее вытесняющий традиционный рубероид. Мембрана удобна в использовании, прочна и долговечна: срок службы некоторых ее видов составляет 50 лет и больше. В соответ­ствии со своими характеристиками она в совершенстве выполняет функцию защиты фундаментных стен, стен подвалов, террас или балконов.

Производители предлагают два вида мембран: плоские и профилированные.

Плоские пленочные мембраны. Производятся из полиэтилена высокой плотности (ПЭВП) или низкой плотности (ПЭНП), полиолефина (ТПО), а также из поливинилхлорида (ПВХ). Такие мембраны имеют вид пленки толщиной 0,2-2 мм. Для гидроизоляции фундаментов нельзя применять пленку тоньше, чем 0,4 мм (пленку толщиной 0,2 мм можно использовать только в конструкциях пола на грунте).

Плоские мембраны можно использовать в качестве как влагоизоляции, так и гидроизоляции. В зависимости от вида изоляции подбирается соответствующая толщина пленки и способ соединения. Некоторые виды пленки имеют рифленую поверхность, что улучшает ее сцепление с раствором.

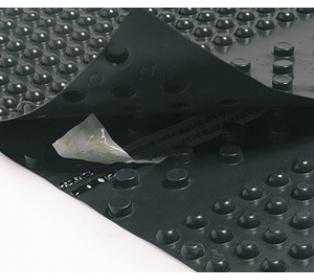

Профилированные мембраны производятся из ПЭВП. Имеют вид листов с квадратными или круглыми в сечении шиповидными выступами. Эти мембраны называются также шипованными или пупырчатыми. Гидроизоляция на основе профилированных мембран в зависимости от водно-грунтовых условий может быть однослойной или многослойной. ­Например, если вдоль фундаментных или подвальных стен устроен дренаж, мембрана используется совместно с геотекстилем.

Профилированные мембраны имеют толщину 0,5-1 мм, а высота выступов обычно составляет 8 мм, хотя встречаются варианты и с 20-миллиметровыми «шипами». Более глубоко профилируется мембрана миллиметровой толщины. Профилированная мембрана имеет ширину 1; 1,5; 2 или 2,5 м. Она может крепиться непосредственно к стенам. При этом она является одновременно и слоем гидроизоляции, и защитой от повреждений

Как применяется профилированная мембрана

Пленка укладывается выступами наружу, а сверху на нее расстилается геотекстиль. В результате между слоями образуются небольшие каналы, по которым вода может свободно стекать к дренажным трубам. Вместо применения двух отдельных слоев из профилированной мембраны и геотекстиля можно использовать один продукт — пленку, покрытую с одной стороны геотекстилем.

Часто профилированная мембрана применяется как элемент многослойных гидроизоляционных систем. Она предохраняет уложенный непосредственно на фундаментных или подвальных стенах слой из битумной массы от меха­нических повреждений. Равномерно распределенные выступы делают возможным отвод воды от изолируемой поверхности.

Мембрану можно укладывать непосредственно на стенах лишь в случае, если дом стоит на водопроницаемом грунте, а потому поверхностные воды будут быстро просачиваться вглубь, капиллярного подсоса не возникнет и вода не попадет в пространство между мембраной и стеной.

Важно быть уверенным в том, что уровень грунтовых вод не поднимется выше уровня заложения фундамента, поскольку в зоне фундаментной ленты мембрана не соединена герметично со стеной. Часто на нижнюю часть стены (до высоты 50 см) наносится битумная масса и только на нее укладывается мембрана.

Способы крепления гидроизоляционных мембран:

Плоская гидроизоляционная мембрана расстилается на сухое, ровное и очищенное основание. Для того чтобы герметично заизолировать поверхность, ее листы укладываются с 5-сантиметровым нахлестом и соединяются с помощью специального клея, лент или свариваются.

У самоклеящихся мембран с одной стороны имеется клеящий слой, защищенный бумагой, которая постепенно удаляется в процессе уклад­ки. После предварительного приклеивания лист прижимается к стене с помощью валика. Мембрану можно укладывать и внахлест – без дополнительного соединения.

Профилированная мембрана крепится к основанию механически, чаще всего с помощью дюбелей с профилированными шайбами, обеспечивающими герметичность изоляции в месте крепления. Для соединения листов служат профилированные защелки по краям или ламинированные и защищенные бумагой клеевые полосы. Верхний край, выступающий над землей, крепится к стене специальными прижимными профилированными планками, которые обеспечивают возможность удаления влаги из-под мембраны. Важно, чтобы в процессе последующих работ вентиляционные отверстия в планках оставались открытыми.

Влага может также отводиться и другим способом: испаряющаяся из стены влага конденсируется на поверхности мембраны и стекает по ней к дренажу, уложенному вокруг дома.

Внимание! Всегда более прочной будет мембрана, имеющая большее количество небольших выступов на квадратный метр, чем та, на которой немного выступов, но большего диаметра. Чем больше поверхность боковых стенок выступов, тем выше сопротивление давлению. ­Более прочными являются мембраны с выступами, расположенными параллельными рядами, чем те, где выступы размещены ­по диагонали.

nahaltu.ru

Гидроизоляционная мембрана для фундамента | Строй Быт

Гидроизоляционная мембрана для фундамента изготавливаются из поливинилхлорида и пластификаторов, которые служат для придания им нужной степени эластичности. Мембраны для фундамента могут быть не армированными либо иметь армирование, придающее им дополнительную прочность.

Существует разновидность гидроизоляционных мембран для устройства фундамента, обладающих максимально надежными эксплуатационными характеристиками. Их структура включает шипованное полотно и фильтрующий текстиль. Округлые шипы служат неким подобием водосточного канала: по ним вода проникает в дренажную систему. Текстиль служит фильтром, защищающим фундамент от заиливания.

Мембранная гидроизоляция имеет практически неограниченную область применения. В отличие от цементной или оклеечной изоляции, этот способ может применяться в любых условиях, независимо от температурных и влажностных показателей окружающей среды, а некоторые виды гидроизоляционных мембран могут эксплуатироваться в особо тяжелых условиях.

В отличие от наплавляемой гидроизоляции, при которой применяются битумно-полимерные материалы, мембранная гидроизоляция с помощью полимерных мембран выполняется без сплошной приклейки материала к поверхности. Благодаря этой ключевой особенности применение гидроизоляционных полимерных мембран не требует тщательного выравнивания поверхности.

Полимерная гидроизоляционная мембрана надежно защищает фундамент от поверхностных и подземных вод. Толщина и структура мембраны напрямую зависит от глубины заложения фундамента и его типа, а также от состава грунта и уровня грунтовых вод.

Мембрана для гидроизоляции фундамента из полимерных компонентов характеризуются практически нулевым влагопоглощением. Они обладают отличной устойчивостью к гниению и окислению, прорастанию корней деревьев и растений и не подвержены воздействию микроорганизмов.

Помимо этого полимерная гидроизоляционная мембрана для фундамента нейтральна к воздействиям агрессивных сред. Она обладает высокой прочностью и хорошей растяжимостью, которые обеспечивают ее устойчивость к деформациям конструкций и движениям грунта.

Упругость и эластичность гидроизоляционных мембран сохраняются в широком температурном диапазоне, поэтому они могут применяться в местности с экстремально высокими и низкими температурами.

stroy-bit.ru
