Гидроизоляция подвала – основные материалы и технология работ
Наличие гидроизоляции заглубленных частей любого здания влияет как на долговечность несущих конструкций, формирующих помещения нулевого уровня, так и на микроклимат, на условия эксплуатации механизмов и машин, расположенных на цокольном этаже или в подвале.
Присутствующая в почве влага проникает в строительные конструкции и вызывает коррозию металлоконструкций и армирующих элементов. Избыточная влага в подвальных помещениях создает благоприятную среду для возникновения и роста болезнетворных микроорганизмов.
Гидроизоляция подвала обеспечивает полную защиту конструкций и внутреннего пространства только в случае четкого соблюдения технологии проведения внутренних работ, выбора верных конструктивных решений, подбора качественных изоляционных материалов и, конечно, качественного выполнения монтажных работ. Ошибки в устройстве защиты от воды недопустимы по причине сложности их исправления. В некоторых случаях трудоемкость восстановления функций влагостойкости сравнима с полным переустройством пола и стен в подвале. Работы по защите от влаги может быть организованы как снаружи, так и изнутри помещения.
Гидроизоляция пола подвала
При выборе продукции необходимо учитывать конструкцию фундамента. Основной принцип, которым следует пользоваться при устройстве подвала – контур, выполняющий функции защиты от воды, должен быть замкнут. При укладке отдельных не связанных между собой слоев, надежность всей системы значительно снижается. Так часто бывает при работе с ленточным фундаментом. При выполнении водозащитных мероприятий так называемого «плавающего» пола изнутри здания и ленты снаружи самым ненадежным остается узел сопряжения стены и пола. В этих местах чаще всего и возникают протечки.
Во избежание данных проблем рекомендуется применение свободно укладываемых рулонных материалов по подготовленному основанию котлована до устройства плиты пола. В дальнейшем водозащита пола будет соединяться с наружной, стеновой частью.
Гидроизоляция стен подвалов
При устройстве сборных конструкций стен, например, ленточного сборного (блочного) фундамента, кирпичной кладки и т.п. чаще всего применяются современные наплавляемые или свободно укладываемые рулонные материалы. Применение последних является более целесообразным. При устройстве гидроизоляции монолитного фундамента возможно также применение обмазочных битумных составов. Однако данную продукцию рекомендуется применять только в качестве антикоррозионной защиты несущих конструкций для увеличения срока их службы. Если требуется выполнить обеспечить влагостойкость подвала, целесообразнее применять рулонную продукцию.
Материалы и технологии
В зависимости от метода нанесения и используемой продукции, защита подразделяется на несколько видов:

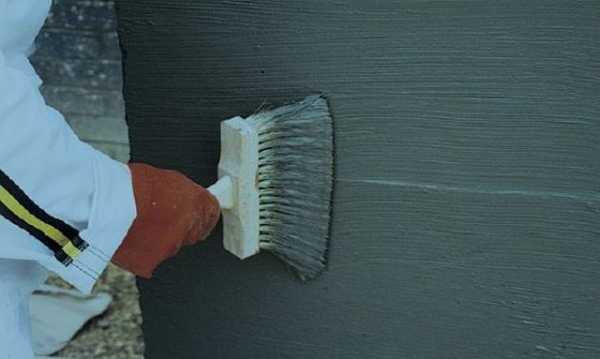

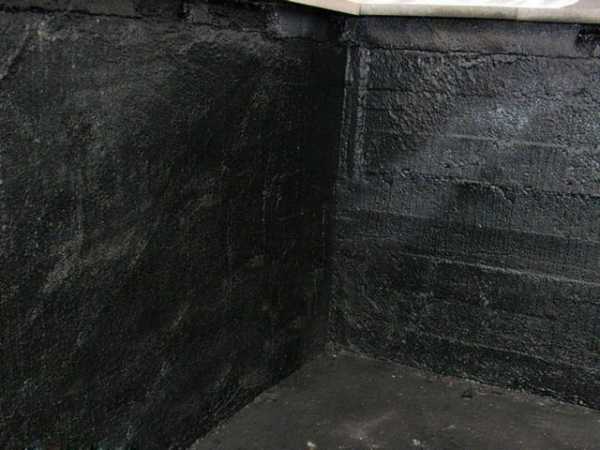

Обмазочная гидроизоляция
Используют:
- горячий битум;
- специальную мастику – смесь битумов с органическими наполнителями, пластификаторами и органическими растворителями;
- универсальную битумно-латексную эмульсию на водной основе – водоэмульсионную мастику.

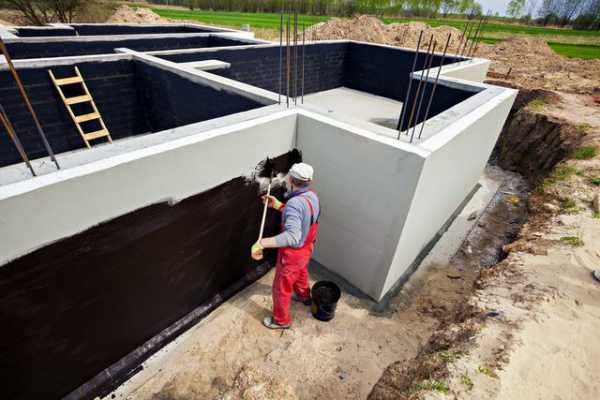

Мастичную или битумную обмазку, в зависимости от ее основы, используют для защиты металлоконструкций, подвалов, балконов, бассейнов, приклеивания рулонных битумных оснований.
Битумные мастики, в отличие от горячего битума, не требуют специального оборудования для разогрева и обработки фундаментов. Упаковку с мастикой достаточно выдержать в помещении с температурой не ниже 15 градусов.
Перед нанесением обмазочной горизонтальной гидроизоляции требуется армирование мест стыков, примыканий и швов между плитами.
Обеспечение влагоустойчивости подвала изнутри обеспечивается мастиками и битумами. Они формируют бесшовное покрытие, легко наносятся на поверхности сложной конфигурации, являются самым экономичным средством. Наносят мастики в два-три слоя на сухую (гидроизоляционная мастика ИКОПАЛ) или влажную (водоэмульсионная мастика ИКОПАЛ), очищенную от пыли и грязи поверхность с помощью шпателя, валика или кисти.
Водоэмульсионная мастика ИКОПАЛ хорошо подойдет для защиты подвала от воды, если требуется одновременное его утепление. Мастика служит сразу и изолирующим слоем, и клеевой основой для плит утеплителя.
Особенности нанесения защитного покрытия
Все вышеназванные типы составов нуждаются в подготовке изолируемой поверхности перед обмазыванием. Для этого выполняются работы:
- Очищают основание с удалением оставшейся краски, жирных пятен, грязи, избавление от пыли.
- Выравнивают поверхность, убирая острые углы, высотные перепады более 2-3 мм для битумных мастик и 3-4 мм для остальных.
- Наносят праймер.
- Наносят грунтовку, при ее отсутствии поверхность смачивают водой для увлажнения.
Порядок работ
При приготовлении смесей следует строго соблюдать инструкцию производителя на упаковке, перед применением дать составу постоять несколько минут для «созревания». Количество слоев нанесения – два, при этом второй начинают наносить, когда первый еще не высох до конца, но уже схватился (интервал 15-45 мин.).
На выступах и углах, а также в других проблемных зонах дополнительно используют ленту, вдавливая ее во влагозащитный слой.
Для увеличения долговечности покрытия в промежутке между слоями фиксируют армирующую сетку. Это защитит поверхность от любого вида механических нагрузок. Сетка укладывается внахлест на 2 см, после чего «утапливается» валиком в первичном основании.
Оклеечная и рулонная гидроизоляция
Используют :
- дешевые наплавляемые и приклеиваемые рулонные материалы на основе окисленного битума;
- грунтовки для подготовки поверхности – битумные праймеры ИКОПАЛ и Праймер СБС ИКОПАЛ;

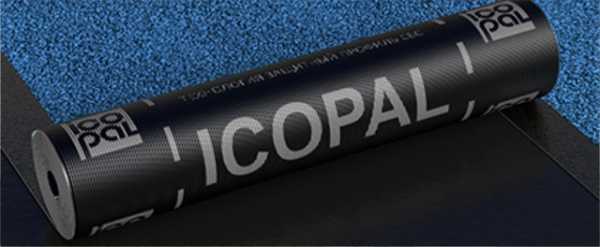

- качественные наплавляемые битумно-полимерные рулонные ИКОПАЛ Ультра Н, ИКОПАЛ Н и бандажная лента ИКОПАЛ;
- специализированный не наплавляемый рулонный СБС-модифицированный битумно-полимерное средство премиум-класса УЛЬТРАНАП.

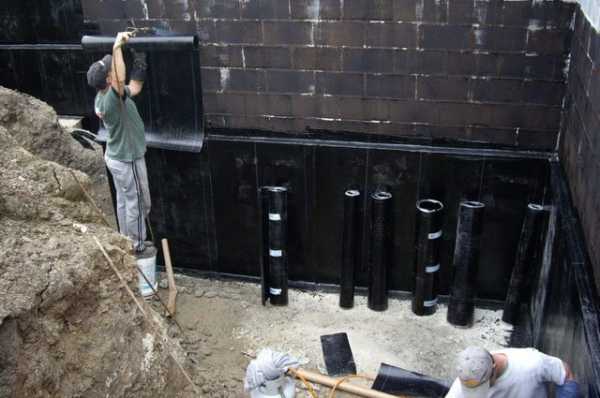

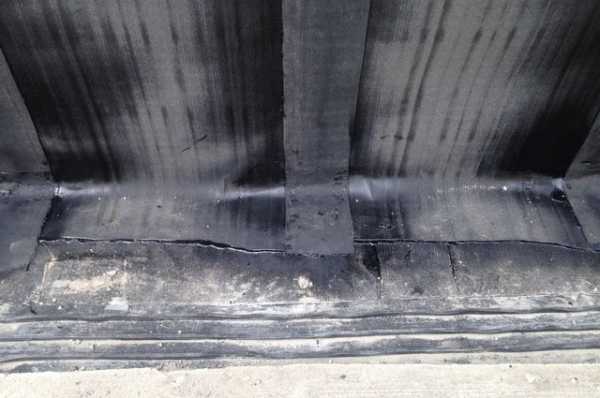

Рулонные оклеечные материалы используют для влагозащиты подвала здания следующим образом. Перед наплавлением поверхность грунтуют специальным составом – праймером ИКОПАЛ или Праймером СБС ИКОПАЛ. Наплавление производится в два слоя.
ИКОПАЛ Н и ИКОПАЛ Ультра Н укладываются внахлест, формируя сплошное герметичное покрытие.
Не наплавляемый, свободно укладываемый УЛЬТРАНАП компании ICOPAL используют для защиты от влаги стен фундаментов и фундаментной плиты и пола подвала.

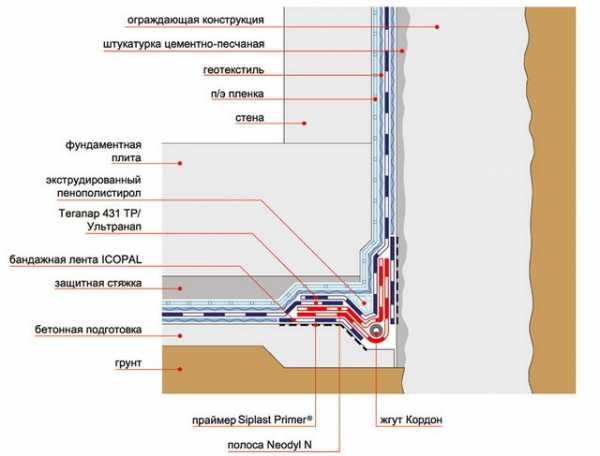

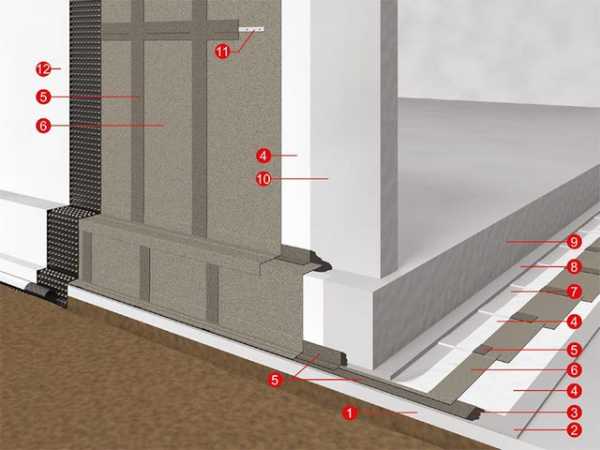

1 – бетонная подготовка; 2 – цементно-песчаная стяжка 20 мм; 3 – Siplast Primer или праймер ICOPAL; 4 – геотекстиль; 5 – Бандажная лента ICOPAL; 6 – Ультранап; 7 – полиэтиленовая пленка; 8 – цементно-песчаная стяжка; 9 – фундаментная плита; 10 – железобетонная стена; 11 – металлическая полоса 4х40 мм; 12 – мембрана ВиллаДрейн 8 Гео.
УЛЬТРАНАП может укладываться на влажную бетонную поверхность. Он может применяться также для защиты от радона, содержащегося в почве, обладает высокими техническими характеристиками и выдерживает значительное статическое давление элементов конструкции, а также высокое гидростатическое давление воды. Повышение влагостойкости подвала с использованием УЛЬТРАНАП выполняется в один слой. Рулоны раскатываются и свариваются при помощи газовой горелки в местах нахлестов. На стены они крепятся механическим способом с дополнительной проклейкой мест крепления бандажной лентой ИКОПАЛ.
УЛЬТРАНАП является неотъемлемой частью технологий скоростной гидроизоляции.
Последовательность работ
- Очистка от грязи, тщательная просушка.
- Подготовка материалов изоляции.
- Выравнивание рабочей площади под нанесение состава. Обработка кирпичной кладки цементно-песчаным раствором с сохранением перепада высот до 2 мм.
- Первое нанесение мастики либо клея с размещением полотна.
- Второе нанесение мастики, вторая укладка листовой (рулонной) изоляции. Количество укладок – от 2 до 5.
При оклеивании вертикальных поверхностей соблюдается направление наклеивания снизу вверх. Максимальная ширина нахлеста полотен – 20 см. По кромке проходят шпаклевкой с нанесением тонкого мастичного слоя.
Оклеечная гидроизоляция завершается простукиванием для определения непроклеенных мест. Для исправления ошибок выполняются разрезы, поверхность внутри высушивается, на нее наносится мастика или клей, после чего накладываются заплаты с нахлестом на 10 см.

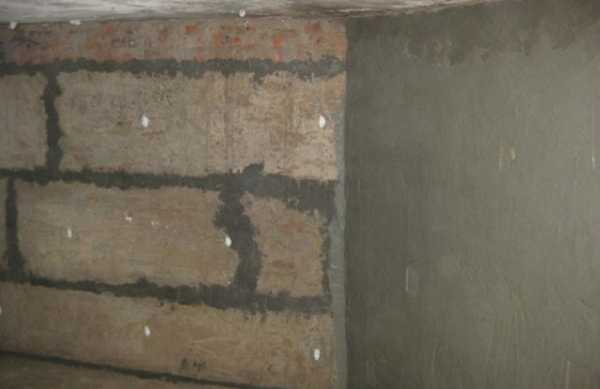

Штукатурная гидроизоляция на минеральной основе
Редко используемая технология вертикальной влагозащиты находящихся под землей помещений и фундаментов. В зависимости от способа она подразделяется на два типа: жесткую и эластичную. Жесткую не рекомендуется применять для конструкций сборного типа.
Эластичная минеральная гидроизоляция подойдет для защиты подвала изнутри, в том числе и для сборного (блочного) фундамента.
Работа с такой продукцией отличается самой высокой трудоемкостью, а его стоимость значительно выше битумных обмазочных и рулонных материалов.
Технология работ
Нанесение защитного средства выполняется по готовой поверхности. Для этого ее вычищают от грязи, расширяют трещины. После этого смачивают грунтовкой (допускается применение клеевых ПВА-растворов) и оставляют на час для проникновения грунтовки в рабочую поверхность.
Штукатурная грунтовка разводится водой до густой консистенции, после чего шпателем наносится ровным слоем. После высыхания смеси процедуру повторяют – наносят еще один слой, поверхность выравнивают. В результате образуется пленка в несколько шаров, обладающая устойчивостью к механическим нагрузкам.

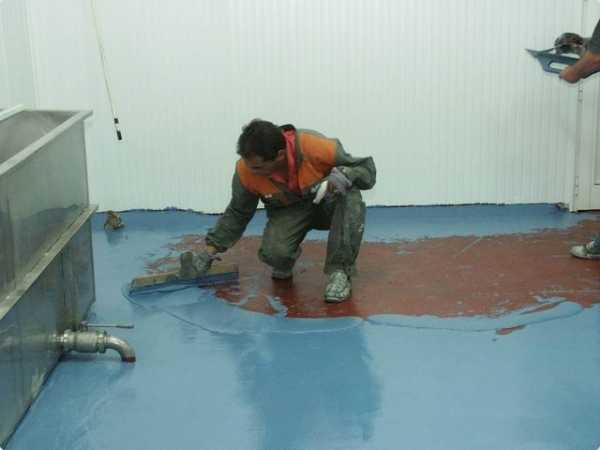

Наливная гидроизоляция пола на минеральной основе
Выполняется с помощью готовой смеси наливного пола, имеющего в основе цемент или гипс с минеральным наполнением и формирующего готовую финишную поверхность.
При помощи наливных составов на минеральной основе очень сложно создать замкнутый контур, так как герметично соединить гидроизоляцию пола и наружных стен любого подвала с его помощью практически невозможно.
Данный материал предназначен в первую очередь для защиты пола внутренних помещений от технологических жидкостей, например, в промышленном строительстве.
Порядок выполнения работ
Состав наносится на предварительно подготовленную поверхность, с которой следует убрать неровности, пыль, грязь, пятна жира, любых включений, способных помешать хорошей адгезии с основанием.
Готовую жидкость, обеспечивающую влагозащитные свойства, выливают в дальнем углу помещения, после чего распределяют состав по всему периметру, используя широкий шпатель, постепенно продвигаясь к выходу. В помещениях с высокой влажностью может потребоваться еще один слой защиты от влаги. Прежде чем его наносить, следует подождать высыхания предыдущего, что может растянуться на 4-24 часа.
Пенетрирующие составы
Составы являются проникающими. Они предназначены для внедрения в пористо-капиллярную структуру бетона. Легко наносятся на поверхность. Вступают в реакцию с компонентами бетона и формируют водонепроницаемую защиту.
При всей своей простоте в производстве работ, составы ненадежны в местах технологических швов конструкций.
Вследствие динамики сооружения, например в силу его осадки, при образовании микротрещин в конструкциях стен влагозащита будет повреждена и не сможет выполнять свои функции.
Особенности нанесения
Проникающая гидроизоляция не используется с газо- и пенобетоном, керамзитобетоном, а также пеномагнезитом, пенополистирольными бетонами и другими типами поверхностей с большим количеством пор. Для них использование пенетрирующих составов является экономически нецелесообразным.
Составы наносят в несколько этапов:
- Подготовка основания с очисткой от грязи, прилипшей пыли и старых потеков. Для полированного бетона используется обработка пескоструем, после чего поверхность смазывается 10% раствором соляной кислоты для лучшего открытия пор.
- В местах швов и стыков в основе делаются штробы, имеющиеся трещины углубляются до 2,5 см и ширины 2 см, что значительно повышает схватываемость состава и его проникающую способность.
- Предварительно поверхность под защиту обрабатывается смоченным водой валиком либо распылителем.
- Сухой состав смеси разводится водой по инструкции на упаковке. Количество готового раствора должно соответствовать объему выработки на 30 минут, так как состав быстро схватывается, после готовится новая порция.
- Для нанесения используется кисть, валик либо шпатель, краскопульт.
- Состав наносится два раза с интервалом в 1,5 часа. Толщина покрытия – до 1 см.
Кирпичные стены обрабатываются иначе. По периметру кладки насверливают шурупы, располагая их под углом 45 градусов при глубине 2,5 см с шагом 5 см. Сделанные выемки промываются струей воды под давлением, после чего в них засыпается штукатурная смесь. Гидроизоляция наносится сразу после того, как высохнет штукатурка.
Выбор гидроизоляции для фундамента
Влагозащита подвала изнутри помещения выполняется чаще всего только в тех случаях, когда нет возможности выполнить ее снаружи или при попытке устранения существующих протечек. В любом случае, выбор средств для выполнения работ будет зависеть от типа фундамента. Подробно данная тема расмотрена в этой статье.
Ленточный монолитный фундамент
Принцип обеспечения влагоустойчивости подвала при устройстве такого типа фундамента заключается в укладке рулонного свободно укладываемого слоя на дно котлована с устройством выпуска горизонтальной гидроизоляции за пределы ленты минимум на 150 мм. Затем осуществляется защита стен снаружи при помощи того же свободно укладываемого или наплавляемого битумного материала и формируется плита пола подвала.
При антикоррозионной обработке ленточного фундамента незаглубленного здания (без устройства подвала) рекомендуется наносить битумный наплавляемый или обмазочный состав и изнутри, и снаружи ленты (в местах контакта фундамента с грунтом).
Ленточный сборный фундамент
Фундамент требует наиболее продуманной влагостойкости из-за наличия множества стыков. Аналогично монолитному ленточному фундаменту, его лучше защищать свободно укладываемыми или наплавляемыми рулонными материалами для гидроизоляции. Не рекомендуется применение обмазочных битумных, и жестких минеральных составов.
Плитный фундамент
Данный вид фундамента представляет собой единую монолитную железобетонную плиту под всей площадью здания. Наиболее прост в плане обеспечения защиты от воды фундамент. Перед отливкой монолитной плиты рекомендуется устройство подготовки – ровного слоя из утрамбованного песка или «тощего» бетона (марки В7,5) толщиной около 100мм. По данной подготовке следует уложить влагозащитный слой. Самым простым и долговечным в данном случае является свободно укладываемая рулонная продукция.
Заключение
При выборе средств для обустройства влагоустойчивости необходимо учитывать не только стоимость всего гидроизоляционного слоя с учетом трудоемкости производства работ, но и простоту в сочетании с надежностью всей системы.
Рулонная защита для подвала отличается не только качеством, плотностью, прочностью на разрыв и многослойностью, но и скоростью подготовки гидроизоляционного слоя к работе, наличию дополнительных элементов для надежного соединения стыков и, конечно же, наличию отработанной технологией ее монтажа.
Отдельно стоит отметить системный подход компании ICOPAL к обустройству гидроизоляции. Помимо конкретной продукции компания предлагает простые и надежные решения для эффективной водозащиты, а также дренажа подземных и заглубленных сооружений. Выбирая материалы для гидроизоляции подвалов, прежде всего необходимо обратить внимание на возможность создания замкнутого контура. Работы рекомендуется выполнять продукцией одного типа во избежание проблем их сопряжения в сложных узлах конструкции.
www.icopal-russia.ru
Мастика гидроизоляционная ИКОПАЛ
Область применения
Устройство обмазочной гидроизоляции подземных и заглубленных сооружений, внутренних помещений зданий, лоджий и балконов, защита от коррозии металлических конструкций, приклеивание рулонных битумных материалов.
Способ применения
Нанесение мастики осуществляется с помощью шпателя, кисти или швабры при температуре окружающей среды от -5°С до +45°С. При температуре ниже +5ºС мастику необходимо выдержать в теплом помещении в течение суток при температуре не менее +15ºС.
Перед применением рекомендуется тщательно перемешать по всему объему и, при необходимости, разбавить уайт-спиритом, керосином или бензином-растворителем.
Обрабатываемая поверхность должна быть сухой, предварительно очищенной от пыли, грязи, снега и наледи.
Работы выполнять в защитных перчатках. Избегать попадания в глаза и на открытые участки тела.
Преимущества
Высокая водонепроницаемость и низкий расход.
Технические характеристики
Наименование показателя, ед. измерения | Значение |
---|---|
Средний расход на 1 слой, кг/кв.м | 1,65 |
Время высыхания при +20°С, ч, не более | 24 |
Температура размягчения сухого остатка, °С, не ниже | 80 |
Массовая доля нелетучих веществ, %, не менее | 50 |
Прочность сцепления с бетоном, МПа, не менее | 0,1 |
Водопоглощение в течение 24 ч, % по массе, не более | 2 |
Гибкость на брусе с закруглением радиусом 5 мм ± 0.2 при температуре, не выше -5ºС | соответствует |
Водонепроницаемость при давлении 0,03 МПа в течение 10 мин | нет признаков |
Упаковка
Поставляется в металлических ведрах массой 20 кг.
Хранение
В плотно закрытой таре при температуре от -30°С до +50°С, вдали от нагревательных приборов и открытых источников огня.
Срок годности – 24 месяца.
www.icopal-russia.ru
Новые элементы гидроизоляционной системы ИКОПАЛ
Для гидроизоляции подземной части зданий и сооружений существует большое количество материалов и решений. Но как же выбрать по-настоящему надежную гидроизоляционную систему? Эксперты сходятся во мнении, что наиболее предпочтительным считается то решение, которое обеспечивает несколько степеней защиты. Повышенная надежность всей гидроизоляционной системы на срок эксплуатации обеспечивается применением рулонных материалов, специально разработанных для гидроизоляции подземной части зданий и сооружений, таких как УЛЬТРАНАП и НЕОДИЛ, совместно с дополнительными герметизирующими элементами для рабочих и деформационных швов строительных конструкций.
Именно поэтому компания ICOPAL представила новую продукцию – гидроизоляционные шпонки и саморасширяющиеся бентонитовые жгуты ИКОПАЛ. Данные материалы устанавливаются в рабочие и деформационные швы в процессе заливки бетонных и железобетонных конструкций и выполняют роль второго контура гидроизоляции.
Гидроизоляционные шпонки ИКОПАЛ производятся из пластифицированного поливинилхлорида (ПВХ-П), отличаются повышенной эластичностью и могут применяться для герметизации как деформационных (гидрошпонки ИКОПАЛ типов ДН, ДВ и ДП), так и рабочих швов бетонирования (гидрошпонки ИКОПАЛ типов ХН, ХВ и ХВС).
Разработано также решение для секционирования гидроизоляции – с использованием гидрошпонки, совместимой и с ПВХ-П мембранами, и с битумно-полимерными рулонными материалами (гидрошпонка ИКОПАЛ ХН-Б 200/25). Секционирование (или разделение на «карты») позволяет устроить гидроизоляционную систему с возможностью локализации и последующим устранением возможной протечки.
Гидроизоляционные шпонки и бентонитовые жгуты ИКОПАЛ уже успешно применены на различных объектах в Российской Федерации: ЖК «Кадашевские палаты» и ЖК «Мытищи Lite» в Москве, а также ЖК «Премьер Палас», ЖК «Rich’Art Club», ЖК «Ренессанс» в г. Санкт-Петербург и ЖК «Rantala» в г. Сосновый Бор.
Специалисты компании ICOPAL осуществляют поддержку при разработке технических решений по выбору гидроизоляционных материалов и систем как на этапе проектирования, так и на этапе строительства здания. Для получения профессиональных консультаций обращайтесь к представителям ICOPAL в Вашем регионе.
www.icopal-russia.ru
Технология гидроизоляции фундамента рулонными материалами своими руками
Особенности битумно-полимерной мембраны

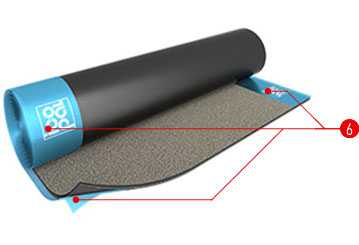

ИКОПАЛ УЛЬТРАНАП — многослойный битумно-полимерный рулонный материал. Вяжущее из СБС-модифицированного битума нанесено на основу с армирующим полиэфирным нетканым волокном. Нижний слой — легкоплавкая полимерная пленка, которая упрощает монтаж гидроизоляционного полотна. Сверху кварцевая мелкозернистая посыпка. Вдоль края верхней и нижней части идет полиэтиленовая пленка, которая предотвращает слипание материала.
ИКОПАЛ УЛЬТРАНАП применяется для гидроизоляции подземных и заглубленных сооружений различного назначения, внешней изоляции колодцев, гидротехнических сооружений, ливневой канализации, фундаментов, в том числе мелкозаглубленных ленточных и т. д. Защищает конструкцию на различной глубине залегания грунтовых вод, предотвращает проникновение капиллярной влаги. Может успешно применяться в комплексе с обмазочной гидроизоляцией.

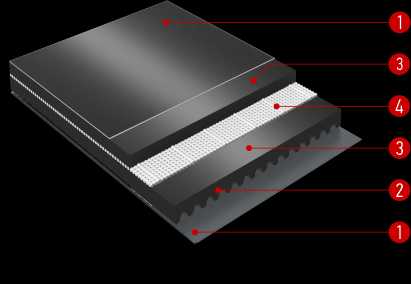

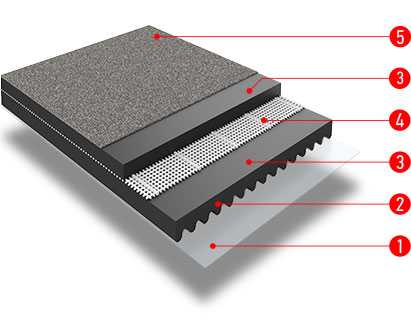

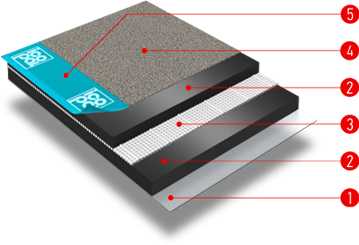

Структура материала
![]() ![]() |

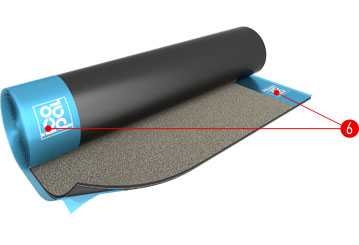

Антиадгезионная полиэтиленовая пленка удаляется непосредственно перед монтажом. |
Битумно-полимерная мембрана ИКОПАЛ УЛЬТРАНАП подходит для использования во всех климатических зонах России. Срок эксплуатации превышает 30 лет.
Физико-технические характеристики
Значение показателя по ТУ | |
---|---|
Ширина, мм | 1000 |
Длина, м | 10 |
Масса 1 м², кг | 5 |
Разрывная сила при растяжении, Н, не менее | 900 (11301) |
Теплостойкость в течение 2 ч, при температуре, °С, не менее | 110 |
Гибкость на брусе с закруглением радиусом 25 мм при температуре °С, не выше | -30 |
Температура хрупкости вяжущего по Фраасу, °С, не выше | -40 |
Водонепроницаемость при давлении: – 0,2 МПа в течение 24 ч; – 0,5 МПа в течение 6 ч | нет признаков проникания воды |
Водопоглощение по массе, не более | 1 (0,03*) |
(*) — результаты испытаний материалов в филиале ОАО ЦНИИС НИЦ «Тоннели и метрополитены».
Подготовка изолируемой поверхности и рулонной гидроизоляции
Поверхность, на которую будет укладываться материал, нужно очистить от мусора, пыли, грунта, убедиться, что она ровная и хорошо просохшая. Если есть трещины, выбоины и другие неровности, то их нужно заделать. Также нужно устранить выступающие части, например, арматурного каркаса.
Обратите внимание! Монтаж битумно-полимерных материалов ИКОПАЛ УЛЬТРАНАП на открытых участках нельзя проводить при любых атмосферных осадках.
При монтаже гидроизоляции методом наплавления важно удалить с изолируемой поверхности фундамента все загрязнения (например, пятна масла, цементное молоко). Для этого можно использовать пескоструйную обработку, после чего с поверхности требуется устранить пыль.
Перед началом работ полимерную мембрану нужно раскатать и дать ей отлежаться несколько часов для выравнивания. Также удалите с рулонного материала защитную антиадгезионную полиэтиленовую пленку. Для качественного монтажа перед проведением работ в холодное время года мембрану нужно предварительно выдержать при температуре около 15°С в течение суток и перемотать.
Гидроизоляция рулонными материалами ИКОПАЛ УЛЬТРАНАП в подземной части зданий осуществляется:
- Методом свободной укладки.
- Методом наплавления.
- Комбинацией свободной укладки и наплавления.

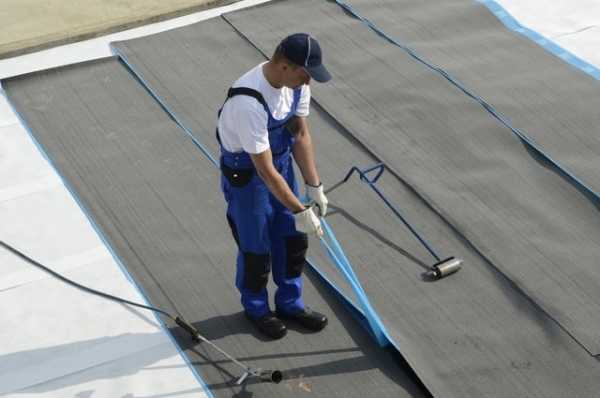

Гидроизоляция методом свободной укладки
Совет. При монтаже методом свободной укладки на фундаментную плиту рекомендуется предварительно уложить слой из геотекстильного полотна с поверхностной плотностью от 300 г/м². Геотекстиль укладывают с нахлестом 100 см по всем краям. На вертикальных поверхностях верхний край механически закрепляют.
Для монтажа методом свободной укладки вам понадобится:
- Аппарат для сварки горячим воздухом или газовая горелка — для сварки швов.
- Прикаточный станок — для обработки швов продольного нахлеста.
- Прикаточный ролик — для обработки швов торцевого нахлеста.
Порядок проведения работ на горизонтальных поверхностях:
- Уложите мембрану с нахлестом 10 см. Стыки по длине должны быть со смещением полотна соседних рулонов на 1 м.
- Произведите сварку швов газовой горелкой или аппаратом для сварки горячим воздухом, затем прикатайте их.
- Для заделки швов сверху рекомендуется наплавить бандажную ленту ИКОПАЛ и также прикатать ее.
Порядок проведения работ на вертикальных поверхностях:
- Гидроизоляцию последовательными рядами уложите снизу вверх, вертикально раскатывая полотно. Нахлест по краю полотен 10 см.
- На расстоянии 5 см от верхнего края рулонную битумно-полимерную мембрану механически закрепите металлической полосой с размерами 4 х 40 х 600 мм. Полосу закрепите саморезами или дюбель-гвоздями с шагом до 25 см.
- Произведите сварку швов газовой горелкой или аппаратом для сварки горячим воздухом, снизу вверх, прикатывая роликом.
- Следующий по высоте ряд гидроизоляционного полотна монтируйте с нахлестом 20 см на предыдущий. Смещайте соседние ряды полотна так, чтобы не было крестообразных стыков.
- Если полотно укладывается на вертикальную поверхность выше 3,5 м, то его нужно дополнительно закреплять металлическими полосами и саморезами (дюбель-гвоздями) через каждые 3–3,5 м.
- Для устранения протечек на монтажные металлические полосы наплавьте бандажную ленту с нахлестом 10 см, прикатывая ее роликом.
- Для заделки швов на них также наплавьте бандажную ленту, прикатывая ее роликом по мере необходимости.
- Закрепите материал выше уровня земли на стене здания металлическими полосами и саморезами (дюбель-гвоздями). На металлическую полосу с нахлестом на стену наплавьте бандажную ленту для предотвращения проникновения влаги. Прокатайте роликом.
Битумно-полимерную мембрану также можно укладывать свободным методом для дополнительной гидроизоляции отмостки. На мембрану засыпается щебень и песчаная подушка, на которые затем укладывается любое покрытие.
Выполнение работ методом наплавления
Совет. Перед наплавлением рулонного материала УЛЬТРАНАП на изолируемую поверхность рекомендуется нанести праймер. Наплавление нужно начинать после его полного высыхания.
При наплавлении рулонной гидроизоляции для фундамента вам понадобится газовая горелка.
Порядок проведения работ:
- Наплавляйте полотно с нахлестом 10 см. Стыки по длине рулонного материала должны идти вразбежку со смещением соседних рулонов на 1 м.
- Второй слой укладывайте аналогично первому, со смещением нахлестов относительного швов первого слоя.
- При монтаже на вертикальные поверхности проводите наплавление снизу вверх, исключая крестообразные стыки. При необходимости закрепляйте гидроизоляционное полотно металлическими полосами и саморезами (дюбель-гвоздями). Для герметизации металлических полос наплавьте на них бандажную ленту с нахлестом 10 см.
- Закрепите материал выше уровня земли на стене здания краевой рейкой или металлическими полосами и саморезами (дюбель-гвоздями).
Обратите внимание! При правильном наплавлении рулонной гидроизоляции (или при сварке швов) на 5–10 мм вдоль края полотна должна равномерно вытечь битумная масса.
Гидроизоляции подземной части зданий и сооружений
В зависимости от специфики устройства ограждения котлована подземную часть зданий и сооружений можно гидроизолировать методом свободной укладки битумно-полимерной мембраны:
- С креплением к стенам здания — для создания гидробарьера, если стена не примыкает к ограждающей конструкции котлована, а также в котлованах с откосами с уклоном.
- С креплением к ограждающей конструкции — если стена примыкает к ограждающей конструкции котлована.
www.icopal-russia.ru
УЛЬТРАНАП
Область применения
Гидроизоляция фундаментов различных типов зданий, подземных и заглубленных сооружений промышленного, гражданского и транспортного строительства.
Гидроизоляция водохранилищ, резервуаров, пожарных водоемов, промышленных плотин, ирригационных каналов, откосов и насыпей.
Устройство эксплуатируемых кровель, паркингов, террас и так называемых «зеленых» кровель, а также неэксплуатируемых кровель под балластом.
Устройство противорадоновой защиты зданий.
Рекомендован к применению ОАО ЦНИИС НИЦ «Тоннели и метрополитены» и НИИСФ РААСН.
Способ укладки
Горизонтальная поверхность. Свободная укладка или наплавление на основание.
Вертикальная поверхность. Механическое крепление или наплавление на основание.
Преимущества
надежность и долговечность;
высокая скорость монтажа;
универсальность;
полосы битумного-полимерного вяжущего гарантируют качественную сварку швов;
возможность устройства гидроизоляции по влажному и не набравшему марочную прочность бетону;
биостойкость;
экономическая целесообразность устройства однослойного решения;
высокие физико-механические характеристики;
эффективная противорадоновая защита;
стойкость к агрессивным средам;
возможность применения во всех климатических зонах РФ.
Структура материала
Производится с полосами битумно-полимерного вяжущего шириной 100 мм вдоль продольного края верхней, а также с противоположного края нижней стороны. Полосы защищены антиадгезионной полиэтиленовой пленкой, которая удаляется непосредственно перед монтажом. Данная технология позволяет увеличить скорость производства работ и добиться более качественной сварки швов, особенно в холодное время года.
![]() ![]() |
Антиадгезионная полиэтиленовая пленка удаляется непосредственно перед монтажом. |
Конструктивные решения
Гидроизоляция фундаментной плиты
![]() |
|

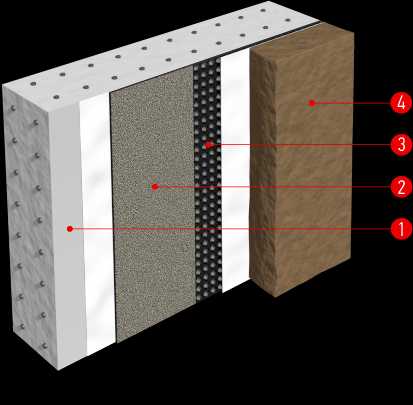

Гидроизоляция стены
![]() |
|
ГИДРОИЗОЛЯЦИЯ «СТЕНЫ В ГРУНТЕ»
![]() |
|
Технические характеристики
Наименование показателя, ед. измерения | Значение |
---|---|
Ширина, м | 1 |
Длина, м | 10 |
Масса, кг/кв.м | 5,0 |
Вид основы | высокопрочный полиэстер |
Разрывная сила при растяжении, Н/50 мм, не менее | 1000 |
Относительное удлинение, %, не менее | 45 |
Теплостойкость в течение 2 ч при температуре, °С, не ниже | 110 |
Гибкость на брусе с закруглением радиусом 25 мм при температуре, °С, не выше | минус 30 |
Температура хрупкости битумно-полимерного вяжущего, °С, не выше | минус 40 |
Водонепроницаемость при давлении не менее 0,2 МПа в течение 24 ч | нет признаков проникновения воды |
Водопоглощение в течение 24 ч по массе, %, не более | 1 |
УПАКОВКА И ХРАНЕНИЕ
Поставляется в рулонах на поддонах. Поддоны упаковываются в полиэтиленовую пленку.
Хранить вертикально в один ярус. Защищать от влаги и прямых солнечных лучей.
www.icopal-russia.ru
Технология обустройства гидроизоляции материалами Икопал
Предлагаемый способ ориентирован на укладку гидроизолирующего покрытия из материалов типа Teranap 431 TP и Ультранап. Работы выполняются свободной укладкой. На подготовленное ,сухое и чистое основание, укладывается защитное геотекстильное покрытие ,достаточно высокой, в пределах 500 г/м2, плотности. Этот параметр может варьироваться в зависимости от качества выполнения подготовительных работ. Геотекстиль укладывается с применением продольных и поперечных нахлестов, размером 100-120 мм. Полотнища раскатываются в одном направлении, перекрестная укладка не рекомендуется. Раскатанный материал отлеживается до полного выравнивания, время выдержки зависит от температуры окружающего воздуха.
Особенности технологии сварки
Сварка нахлестов производится высокотемпературным феном, обязательным условием качественной сварки, является выступание по шву расплавленного битума не менее чем на 5 мм. Рекомендуется дополнительная обработка швов прикаточным роликом. Непосредственно перед укладкой, с продольных швов гидроизолирующего материала Teranap 431 TP, удаляется защитное покрытие. После сварки нахлестов, швы обрабатываются бандажной лентой BANDE TERANAP или полосами, изготовленными из материала Ультранап, шириной 200 мм. На вертикальных конструкциях, покрытие фиксируется механическим крепежом, дюбелями или саморезами, на расстоянии 5 см от верхнего края. Для выполнения этих работ, длина полотен не должна превышать 10 метров. Покрытие Teranap 431 TP дополнительно крепится металлическими полосами, размером 4х40х1600 мм, для материала Ультранап длина полос ограничивается 600 мм. Крепеж устанавливается с шагом в 250 мм. Следующее полотно укладывается с нахлестом 200 мм, стыки завариваются феном снизу вверх. По окончанию сварочных работ, стыки так же обрабатываются бандажной лентой.
Гидроизоляция строительных конструкций наплавлением, актуальна для материалов Икопал Н и Ультранап. Основание грунтуется праймером Siplast , укладку материала можно начинать после его полного высыхания. При температуре 20°С, готовность поверхности наступает через 18 минут, при температуре 10 °С, этот показатель увеличивается до 2 часов. Высохший праймер не липнет и не оставляет следов при контакте. Гидроизолирующий материал наплавляется ручным феном или пропановой горелкой. В последнем варианте, воздействие открытого пламени должно быть равномерным и непродолжительным. Необходимо прогревать не только укладываемый материал, но и при необходимости, основание. Защитная полимерная пленка сгорает в процессе нагрева и в ручном удалении не нуждается. Прогретый материал прикатывается к основанию специальным катком, до получения ровной, без пузырей и складок, поверхности.

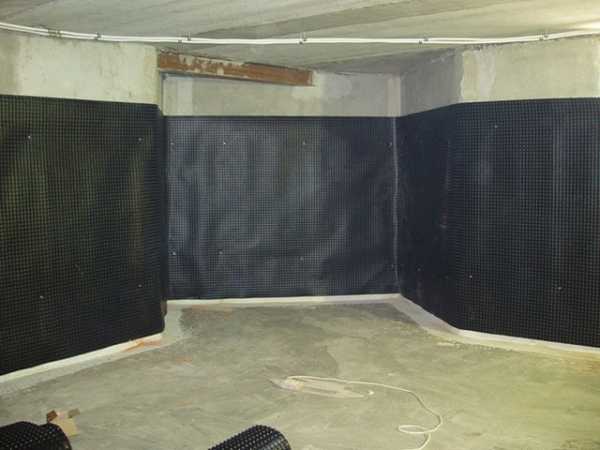

Полотна второго слоя раскатываются с перекрытием продольных швов, перекрестная укладка запрещается. Монтажная технология второго покрытия аналогична обустройству нижнего слоя. Материал, расположенный выше рабочей поверхности, фиксируется механическим крепежом с помощью металлических планок. Технология применения гидроизоляционных покрытий Вилла Дрейн, предусматривает свободную укладку, закрепление битумных наплавленных фрагментов по стыкам и краям рулонов, механическую фиксацию саморезами. После окончания работ по обустройству защитного и дренажного слоя, производится обратная засыпка с послойным уплотнением. Заданная техническими условиями дополнительная теплоизоляция, выполняется из экструдированного пенополистирола. Панели наклеиваются к утепляемой поверхности полиуретановым клеевым составом.
При соблюдении требований укладочной технологии, гидроизолирующие покрытия Икопал, цена которых доступна потребителю, обеспечивают надежную и долговечную защиту строительных конструкций от неблагоприятных погодных и климатических факторов.
kupi-icopal.ru
ИКОПАЛ Ультра Н
Область применения
Устройство новых и ремонт старых кровель.
Нижний слой кровельной системы ИКОПАЛ Ультра.
Гидроизоляция подземных и заглубленных сооружений.
Устройство водоизоляционного ковра эксплуатируемых кровель, паркингов, террас и так называемых «зеленых» кровель.
Устройство водоизоляционного ковра неэксплуатируемых кровель под балластом.
Устройство пароизоляции.
Гидроизоляция внутренних помещений зданий.
Способ укладки
Наплавление на основание или механическое крепление.
Преимущества
- надежность и долговечность;
- высокая скорость монтажа;
- высокие физико-механические характеристики;
- возможность применения во всех климатических зонах РФ.
Структура материала
ИКОПАЛ Ультра Н ЭПП
![]() |
|
ИКОПАЛ Ультра Н ЭМП
![]() |
|
Технические характеристики
Наименование показателя, ед. измерения | Значение |
---|---|
Ширина, м | 1 |
Длина, м | 10/8 |
Масса, кг/кв.м | 4,0/5,5 |
Вид основы | высокопрочный полиэстер |
Разрывная сила при растяжении, Н/50 мм, не менее | 650 |
Относительное удлинение, %, не менее | 45 |
Теплостойкость в течение 2 ч при температуре, °С, не ниже | 100 |
Гибкость на брусе с закруглением радиусом 10 мм при температуре, °С, не выше | минус 25 |
Температура хрупкости битумно-полимерного вяжущего, °С, не выше | минус 35/минус 40 |
Водонепроницаемость при давлении не менее 0,2 МПа в течение 2 ч | нет признаков проникновения воды |
Водопоглощение в течение 24 ч по массе, %, не более | 1 |
Упаковка и хранение
Поставляется в рулонах на поддонах. Поддоны упаковываются в полиэтиленовую пленку.
Хранить вертикально в один ярус. Защищать от влаги и прямых солнечных лучей.
www.icopal-russia.ru
