Гидроизоляция мелкозаглубленного ленточного фундамента своими руками

Глава из книги "Мелкозаглубленный ленточный фундамент"



Зачем нужна гидроизоляция бетона мелкозаглубленного ленточного фундамента? Ведь можно обойтись и без гидроизоляции... Можно и без гидроизоляции, но в этом случае, допустим, при наличии постоянной повышенной влажности грунтов или кислой среды почвы, ваш монолитный железобетонный мелкозаглубленный ленточный фундамент может разрушиться всего за  40 - 50 лет эксплуатации [МДС 12-34.2007].
Как же обеспечить длительный заданный срок службы железобетонного фундамента?  Есть две группы факторов защиты железобетона:

Первичные факторы защиты, обусловленные подбором характеристик компонентов бетонной смеси (подбор цемента, плотности бетона, введение химических добавок, вибрирование).  Такие факторы особенно важны при заведомой невозможности применения вторичных факторов защиты из-за недоступности поверхностей фундамента (щелевой, траншейный заглубленный фундамент), при строительстве на химически агрессивных грунтах.

Вторичные факторы защиты железобетона применяются в тех случаях, когда первичной защиты за счет свойств бетона недостаточно.  Чаще всего при использовании термина

«гидроизоляция мелкозаглубленного ленточного фундамента» дачные строители имеют в виду как раз один из способов вторичной защиты железобетона. Гидроизоляция мелкозаглубленного ленточного фундамента связана с созданием на поверхности или в толще бетона дополнительного защитного слоя.
Гидроизоляция мелкозаглубленного ленточного фундамента может быть выполнена из рулонных материалов, из мастик, из растворов, смесей и гидрофобных порошков и из полимерных листов.  По виду нанесения материала гидроизоляция мелкозаглубленного ленточного фундамента делится обмазочную (окрасочную) гидроизоляцию, штукатурную гидроизоляцию,  наплавляемую гидроизоляцию, наклеиваемую гидроизоляцию, инъекционную и пропиточную гидроизоляцию.

При выборе оптимальной схемы защиты железобетона мелкозаглубленного ленточного фундамента следует иметь в виду, что:

  • Степень агрессивности факторов грунта может увеличиться в процессе эксплуатации здания,
  • Уровень грунтовых вод и величина подпора водяного столба может увеличиться в процессе эксплуатации здания,
  • Срок службы изолированных средств защиты не так уж и велик и зависит от степени агрессивности факторов грунта: от 7 до 12 лет для пленочной и мастичной гидроизоляции и от 3 до 7 лет для рулонной гидроизоляции и штукатурки [СНиП 2.03.11-85]. Компания Технониколь  указывает для ряда своих гидроизоляционных материалов срок службы до 35 лет.
  • При комбинации средств защиты и гидроизоляции мелкозаглубленного ленточного фундамента можно добиться необходимости капитального ремонта раз в 60 лет при слабоагрессивных факторах и раз в 35 лет на грунтах с агрессивными химическими факторами.
  • При неизвестных свойствах грунта следует выбирать максимальную возможную степень защиты (гидроизоляции) мелкозаглубленного ленточного фундамента по критериям финансово-экономических возможностей.

Таблица. Рекомендации по выбору типа гидроизоляции мелкозаглубленного ленточного фундамента. (Таблица адаптирована из Приложения 7 Пособия  по проектированию защиты от коррозии бетонных и железобетонных строительных конструкций (к СНиП 2.03.11-85).

Требования к изоляции

Битумная

Битумно
полимерная



окрасочная

пропиточная

оклеечная

окрасочная

пропиточная

оклеечная

Напор вод:

3

4

5

6

7

8

капиллярный

++**

-

-

++

-

-

До 10 м

+ (до 3 м)

+

+

+

+

+

Более 10 м

-

+

+

-

+

+

При работе на отрыв

-

+

С анкеровкой

-

+

С анкеровкой

Химическая агрессивность:













выщелачивание

+

+

+

+

+

+

общекслотная

+

+

+

+

+

+

углекислотная

+

+

+

+

+

+

магнезиальная

+

+

+

+

+

+

сульфатная

+

+

+

+

+

+

Электрохимическая (при заземлении арматуры)

С окраской

+

+

+

+

+

Трещины













Бетон без трещин

+

+

+

+

+

+

Трещины до 0,3 мм

С армированием

-

+

С армированием

-

++

Род воздействий













Надземная зона

Подбор состава

+

Механическая защита

Подбор состава

+

+

Подземная зона

+

+

+

+

+

+

Применимость зимой

Подбор состава

+

Подбор состава

Подбор состава

Подбор состава

Подбор состава

Как видно из приведенной выше таблицы, гидроизоляцию поверхностей мелкозаглубленного ленточного фундамента следует выбирать в зависимости от вида и степени агрессивного воздействия среды.
В неагрессивных грунтах требуется гидроизоляция только боковой и верхней поверхности мелкозаглубленного ленточного фундамента, при условии, что фундамент имеет песчаную или бетонную подготовку. При применении рулонной гидроизоляции для защиты боковых поверхностей, ее необходимо заводить под подошву фундамента.



Порядок работ по гидроизоляции железобетонного мелкозаглубленного ленточного фундамента

Подготовка к гидроизоляции фундамента включает в себя:

  • водопонижение (водоотведение и дренирование) до уровня 50 см ниже нижней отметки гидроизоляции,
  • подготовка поверхности фундамента (очистка, заделка дефектов, выравнивание, штукатурка, сушка и грунтование),

Бетонная поверхность мелкозаглубленного ленточного фундамента перед нанесением гидроизоляции должна быть сухой и ровной, без раковин и выбоин. При подготовке поверхностей к гидроизоляции натеки бетона, концы арматуры, острые углы и фаски срубают и зачищают, раковины, углубления и другие неровности заделывают. Затирка поверхностей сборных железобетонных блоков должна быть частичной, толщиной до 10 мм. При температуре окружающей среды ниже +5°С цементно-песчаные растворы для затирки и заделки неровностей должны быть марки не ниже М100 и иметь в составе противоморозные добавки (нитрит натрия, поташ и др.) в количестве до 10% массы цемента в зависимости от температуры воздуха при укладке. Эти растворы приготавливают непосредственно перед нанесением.

Грунтовка основания
Для тех видов гидроизоляции, которые будут иметь сцепление с поверхностью бетона (обмазочная, оклеечная, наплавляемая), необходимо его предварительно загрунтовать.
Грунтовки (праймеры) наносят по ровной, отвердевшей, сухой и обеспыленной поверхности с помощью валика, кисти или распылителя сплошным равномерным слоем с расходом от 400 до 500 г/м2 .  Последующий слой грунтовки наносится только после высыхания предыдущего.
Все используемые металлические изделия (сетки) должны быть очищены от ржавчины, обдуты сжатым воздухом, промыты водой, установлены по месту, натянуты и прикреплены к анкерам, выпускам арматуры, штырям, заделанным в изолируемую поверхность. Для крепления можно использовать только оцинкованные крепежные детали и элементы.
Все гильзы для пропуска через фундамент коммуникаций должны быть установлены до начала гидроизоляционных работ.

Читать дальше: рулонная и обмазочная гидроизоляция мелкозаглубленного ленточного фундамента

dom.dacha-dom.ru

плюсы основания, инструкция по строительству, нюансы гидроизоляции

Метод заложения фундаментного основания на слои почвы, располагающиеся ниже уровня точки промерзания, актуален для возведения двух- и трёхэтажных построек, выполненных из камня или кирпича. Что касается несущей способности основания глубокого залегания при постройке лёгких сооружений, она используется не более чем на двадцать процентов. В связи с этим можно отметить, что большая часть стройматериалов используются нерационально. Поэтому мелкозаглубленный ленточный фундамент на глине станет отличным решением с целью обустройства лёгких построек. Такое основание закладывают в промерзающие прослойки почвы. Если речь идёт о глубине, то она должна превышать глубину пролегания грунтовых вод примерно на полметра.

Сильные стороны ленточного фундаментного мелкого заложения

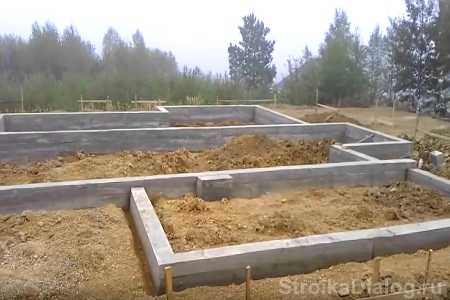

Мелкозаглубленный ленточный фундамент на глине

Такой фундамент являет собой ж/б ленту, которую необходимо заложить под каждую из стен возводимой постройки. Подобное основание нашло своё применение для тех типов почвы, которые не относятся к числу чрезмерно вспучиваемых. В таких разновидностях земли грунтовые воды не должны располагаться высоко. На подобных фундаментах обычно возводят только лёгкие частные постройки, а также прочие типы конструкций.

Перед тем, как возвести мелкозаглубленный ленточный фундамент своими руками, рекомендуем ознакомиться с достоинствами такого сооружения:

  1. Ленточное основание рассматриваемого типа позволит вам заметно сэкономить на финансовых затратах, поскольку он имеет гораздо меньшую стоимость, нежели цена аналогичного фундамента, имеющего глубокое заложение.
  2. Становится возможным значительное сокращение объёмов земляных работ, а также действий по обустройству опалубочной конструкции и осуществлению армирования. Данная особенность позволяет значительно уменьшить сроки возведения монолитного ЛФ-основания мелкого заложения.
  3. При желании вы сможете обустроить небольшой подвал в здании.
  4. Если сравнивать с незаглублённым основанием, рассматриваемое сооружение менее подвержено воздействиям пучинистого грунта.

Кроме всего прочего, подобная конструкция успешно выполняет следующие задачи, среди которых можно отметить следующие:

  • Прочное удержание постройки на месте;
  • Его предохранение от влияния деформационных процессов в тех случаях, когда был произведён верный расчёт мелкозаглубленного ленточного фундамента.

Перед началом постройки основания такого типа требуется помнить о некоторых важных особенностях. Ленточное монолитное основание мелкого заглубления нуждается в обеспечении защиты от различных осадков. В связи с этим возникает необходимость в обустройстве водостоков. Таким образом, становится возможным отведение воды от фундамента. Кроме всего прочего, необходимо помнить следующее:

  • После того как фундамент будет залит, возникает надобность в производстве отмостки;
  • В том случае, если вы планируете самостоятельно размешать бетон, то следует отслеживать то, что все слои должны быть заложены одновременно. С этой целью необходимо задействовать хотя бы несколько помощников, в некоторых ситуациях приходится обращаться к услугам спецтехники.
  • К тому же, особенности фундаментов на глине таковы, что следует накрывать его плёнкой. Делается это во избежание формирования трещин.
  • Крайне не рекомендуема экономия на качестве бетонного раствора;

    Строительство мелкозаглублённого фундамента

  • Также лучше не оставляйте фундаментное основание на зиму, постарайтесь покончить со строительством до начала зимнего периода времени.

Способы постройки ЛФ-основания мелкого заглубления на глинистой почве

Подвижные типы почвы включают себя такие, как глина и суглинки. Они обычно приносят большое число неудобств и сложностей в процессе обустройства основания данной разновидности. Для того чтобы эта проблема была решена, следует позаботиться об установке дренажной системы. После того, как будет выкопан котлован, следует пробурить две скважины с дистанцией примерно в два метра.

Что касается такого параметра, как глубина мелкозаглубленного ленточного фундамента на глине, то минимальный показатель должен равняться глубине уровня промерзания почвы. Максимальный показатель в принципе ничем особо и не ограничивают. Во внутреннюю часть следует установить трубу, причём её затем необходимо будет засыпать с помощью щебневого наполнителя. При помощи данного типа наполнителя должно быть заполнено дно всей траншеи. Отдельно стоит отметить и об области вокруг труб – их засыпают с помощью песка. Последний нуждается в тщательной трамбовке. С верхней части на него насыпают щебень. Следующим шагом станет установка опалубочных щитков, а также арматуры. По завершении данных работ заливают бетонный раствор.

Постройка ЛФ мелкого заложения

С внешней стороны ленточного основания обустраивают траншею. Что касается её глубины, то она должна в некотором смысле достигать щебёночную прослойку траншеи под фундамент. После этого траншею под фундамент вновь засыпают щебёнкой. Поверх данного слоя обустраивают отмостку, которая также служит как утепление ленточного мелкозаглубленного фундамента

Касаемо её ширины, она должна находиться в диапазоне от пятидесяти до ста сантиметров. Вместо трубы может использоваться нетканая и, в то же время, не гниющая материя. В её качестве может вполне использоваться агрил, стеклоткань и пенополипропилен.

Стоит также отметить и то, что устройство мелкозаглубленного ленточного фундамента предполагает обустройство дренажной системе. Благодаря ней становится возможным отведение сточных вод в щебневой слой, после чего вся излишняя влага переходит в дренажные трубы. При этом фундаментное основание на протяжении всего времени будет располагаться изнутри щебёночной засыпки. Таким образом, сухой грунт не подвергнется пучению даже в морозное время.

Обустройство гидроизоляции ленточного фундамента мелкого заложения

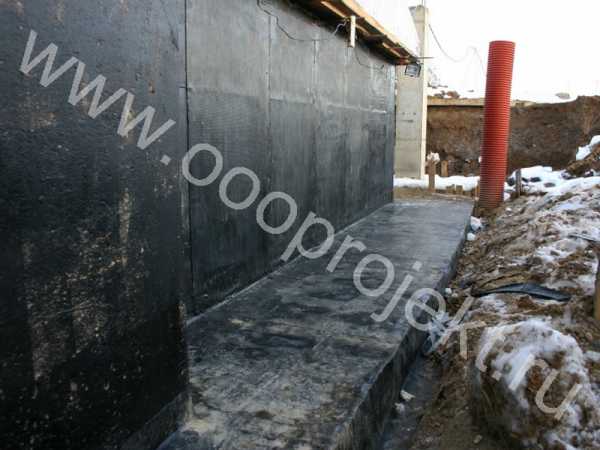

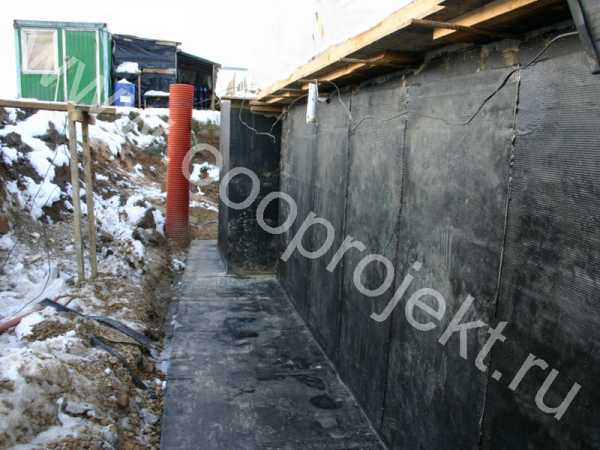

Гидроизоляция ленточного фундамента

Обустройство надёжной гидроизоляционной системы является одним из важнейших условий, дающих возможность пользоваться конструкцией с наибольшим сроком его службы. Прежде тем, как сделать мелкозаглубленный ленточный фундамент, рекомендуется ознакомиться с разновидностями методов гидроизоляции. Итак, сюда относится обмазочная технология, возможно использование рубероида, либо напыляемого метода.

Способ обмазочной гидроизоляции отличается наименьшими затратами при его осуществлении и, в то же время, долговечностью он похвастаться особо уж и не может. Это напрямую связано с тем, что имеет место уязвимость к разного рода механическим повреждениям. Использование рубероида для создания гидроизоляции является наиболее популярным на сегодняшний день. Перед его установкой следует предварительное нанесение горячей мастики на основание. Этот способ доступен и весьма эффективен.

Что же касается напыляемого гидроизоляционного способа, то он используется для того чтобы обработать мелкозаглубленный ленточный монолитный фундамент. С этой же целью необходимо использовать специальный распылитель. Перед началом обработки в рамках такой технологии следует ЛФ-основание тщательно очистить от какой бы то ни было пыли.

В заключение

Сегодня незаглублённые ленточные основания обладают всё большей популярностью в сфере загородного строительства. Достаточно часто они возводятся теми, кто занимается строительством самостоятельно, своими силами. И это неспроста, ленточный фундамент можно считать достаточно универсальным. Для улучшения прочностных характеристик получаемой конструкции можно прибегнуть к ряду мер. К одной из них относится армирование.

Фундаменты мелкого заглубления сегодня достаточно распространены. Они могут похвастаться достаточно широкой сферой применения. Так, к примеру, мелкозаглубленный ленточный фундамент на глине вполне можно возвести и своими руками. Область его применения – это далеко не единственное преимущество.

Как мы уже отметили выше, фундамент мелкого заглубления значительно выгоднее, им действительно стоит воспользоваться в тех случаях, когда этого допускает технология строительства. Если же грунт и возводимая постройка будут отвечать всем этим требованиям, то можно смело прибегнуть к строительству фундаментной конструкции ленточного типа мелкого заглубления. Всё это делает ленточный фундамент одним из лучших в своём роде.

nafundamente.ru

достоинства, инструкция по укладке основания, гидроизоляция заложения

При возведении небольших летних домиков, а также легких малоэтажных построек отличным решением станет ленточный мелкозаглубленный фундамент своими руками. Закладывают подобное основание в промерзающие слои почвы. Важно чтобы глубина закладки была выше уровня залегания подземных вод примерно на полметра, не менее.

Достоинства конструкции

Рассматриваемый тип фундаментного основания производится в форме ж/б ленты, закладываемой под каждую из стен возводимой постройки. Используется такой тип фундамента для пучинистых грунтов. Такая почва обычно характеризуется низким расположением грунтовых вод. Данная конструкция обладает массой преимуществ, среди которых можно отнести следующие:

  1. Обустройство ЛФ-основания такого типа позволяет значительно сэкономить по сравнению с аналогичным фундаментом, имеющим более глубокое залегание.
  2. Открывается возможность в существенном сокращении земляных работ, а также действий, связанных с возведением опалубочных и армирующих конструкций. Благодаря всему этому позволяется значительное уменьшение сроков на строительство такого фундаментного основания.
  3. Подобная разновидность фундамента даёт возможность обустраивать в здании небольшое подвальное помещение.
  4. Кроме всего прочего, устройство мелкозаглубленного ленточного фундамента отличается меньшей подверженностью воздействиям пучинистого грунта, особенно если сравнивать с незаглублённым основанием.

На самом деле, технология обустройства такого фундамента достаточно проста. Но, в то же время, такое основание вполне может справляться с возложенными на него основаниями. Так, к примеру, рассматриваемая конструкция не только убережёт постройку от деформаций, но и в любом случае удержит здание на месте.

Перед началом постройки ЛФ-основания мелкого заглубления необходимо ознакомиться с некоторыми особенностями:

  • Такой тип фундаментного основания нуждается в обеспечении защиты от различного рода осадков. В связи с этим, следует обустроить водоотводящую дренажную систему.
  • После того, как фундамент будет готов, крайне важным является выполнение отмостки.
  • В тех случаях, когда вы планируете самостоятельно замешивать бетонный раствор, постарайтесь обеспечить одновременную заливку всех слоёв.
  • После заливки основания необходимо накрыть его с помощью плёнки. Это необходимо сделать во избежание образования каких-либо трещин.
  • Экономить на качестве бетонной смеси ни в коем случае недопустимо.
  • Также лучше не оставлять «голый» мелкозаглубленный ленточный монолитный фундамент на зимний период. Лучше успеть окончить возведение постройки ещё до того, как наступит холодное время.

Возведение мелкозаглублённого ЛФ-основания

С целью возведения подобной конструкции потребуется обустройство траншеи, глубина которой обычно составляет цифру около 65 сантиметров. Что касается ширины, то она чаще всего находится в диапазоне от семидесяти и до восьмидесяти сантиметров. На дне траншеи должна быть обустроена песчаная подушка толщиной в 19-43 сантиметра. Она также должна быть утрамбована. Обеспечение такой подушки позволяет не только заменить слой вспучиваемой почвы, но и играет роль распределяющей прослойки. Хоть песок и способен насыщаться влагой, но это не сможет привести к каким-либо деформационным процессам.

Последующие этапы включают в себя производство опалубочной конструкции. Для этого наиболее оптимальным выбором станут оструженные с одной стороны доски. С целью закрепления щитков опалубки, необходимо использовать колышки, которые вбивают по всей длине траншеи. Перед тем, как сделать мелкозаглубленный ленточный фундамент, следует покрыть гидроизоляционным слоем всю внутреннюю поверхность опалубочной конструкции. С этой целью подходящим является использование рубероида.

Далее следует этап армирования фундаментного основания. Для этого используются стальные арматурные прутья, диаметр которых должен составлять 15 или 16 миллиметров. Их необходимо устанавливать вдоль ленты. После завершения создания каркаса и опалубочной конструкции, можно переходить к заливке бетонной смеси. Данная стадия предусматривает заливку в несколько двадцатимиллиметровых слоёв, каждый из которых должен быть хорошенько уплотнён. Что касается пазух, то их следует засыпать песком. Для того чтобы фундаментное основание было внешне защищено, требуется выполнение отмостки.

Основание ленточного типа мелкого заглубления на глине

Стоит отметить, что ленточный мелкозаглубленный фундамент своими руками вполне может быть возведён и на глинистых грунтах. К числу подвижных типов почвы можно отнести глину и суглинки. При обустройстве основания на них следует позаботиться о возведении системы дренажа.

После того, как траншея будет выкопана, можно приступить к бурению скважин в количестве двух штук. Что касается расстояния между ними, то оно обычно составляет два – три метра. Глубина же, в свою очередь, должна достигать уровень промерзания почвы. Вовнутрь отверстия вставляют трубку, которую впоследствии засыпают щебёнкой. Дно траншеи также должно быть засыпано щебёнкой.

Что же касаемо мест возле труб, то их засыпают с использованием песка, в дальнейшем его старательно трамбуют. Далее следует щебневой слой. Затем монтируются опалубочные щитки, после чего осуществляется армирование. В завершении идёт заливка бетонным раствором.

Стоит также отметить и то, что расчёт мелкозаглубленного ленточного фундамента должен предусматривать обустройство траншеи с внешней стороны основания. Касаемо её глубины, то она должна доставать щебёночную прослойку траншеи самого фундамента. В дальнейшем траншею необходимо засыпать ещё одним слоем щебёнки. Поверх данной прослойки и обустраивают отмостку. Ширина данного элемента должна быть не менее полуметра. В данном случае можно трубу заменить негниющим нетканым материалом. В его качестве может использоваться пенополпропилен либо стеклоткань. Кроме всего, для этих целей может использоваться такой материал, как агрил.

Вне зависимости от того, какая запланирована глубина мелкозаглубленного ленточного фундамента, он нуждается в обеспечении системе дренажа. Благодаря её использованию становится возможным отвод излишней влаги и воды в щебёнку, а после этого и в дренажные трубы. Что же касается фундаментного основания, то оно будет располагаться в засыпке, выполненной из сухой щебёнки. В связи с этим, грунт не будет подвергаться пучению, поскольку он останется сухим даже в зимнюю морозную пору.

Какая бывает гидроизоляция ЛФ мелкого заложения

Обустройство надёжного гидроизоляционного слоя является одной из важнейших задач при возведении фундаментного основания. Такая защита фундамента частной постройки пожжет выполняться различными технологиями. К их числу можно отнести следующие:

  • Гидроизоляционное обеспечение обмазочного типа. Использование данной технологии считается самой недорогой. В то же время, долговечностью она похвастаться не может, поскольку существует такой фактор, как уязвимость к повреждениям механического характера. Важно отметить, что поверхность фундаментного основания должна быть при необходимости очищена и высушена. Данный способ нашёл своё применение в тех случаях, когда в будущем предусматривается осуществления утеплительных мероприятий. Кроме того, использование обмазочной гидроизоляции актуально при условии последующей защите фундамента кирпичной кладкой.
  • Гидроизоляция рубероидом. Этот способ сегодня является наиболее распространённым. Укладка производится на горячую мастику, которая заранее наносится на поверхность фундамента. Необходимо обеспечить двойной рубероидный слой, устанавливаемый внахлёст.
  • Напыляемый тип гидроизоляционной защиты. Для него используется специальное распылительное устройство.

Кроме работ по гидроизоляции основания, необходимо выполнить и утепление ленточного мелкозаглубленного фундамента. Для этого также существуют свои способы и технологии.

Как видите, ЛФ основание вполне можно возвести и своими руками. Для этого необходимо запастись материалом и инструментами, а также подробно ознакомиться с технологией и всеми нюансами. Это важно, поскольку качество выполнения фундамента определяет долговечность всего здания.

nafundamente.ru

Мелкозаглубленный фундамент

Пучинистые грунты считаются проблемными. Они меняют свой объем в зависимости от температуры и сезона, поэтому возведение дома на них представляет определенные трудности. Главное — построить такое основание, которое бы не деформировалось силами пучения и при этом было не слишком дорогим. Такой вариант есть — это мелкозаглубленный фундамент.

Какие грунты относятся к пучинистым

К пучинистым относятся те грунты, которые впитывают воду, а при промерзании увеличиваются в объеме, ведь, как известно, плотность льда меньше, чем плотность воды. Такие почвы могут двигаться даже в течение суток.

Пучинистые грунты — это:

  • суглинок,
  • глина,
  • мелкие и пылеватые песчаные,
  • пылеватые супесчаные,
  • крупнообломочные с заполнителем из мелких частиц меньше 0,1 мм, занимающем более 30% объема.

Такое изменение объемов грунта может вызвать повреждения фундаментов и других конструкций.

Поэтому возведение фундамента на пучинистом грунте имеет свои особенности и сложности.

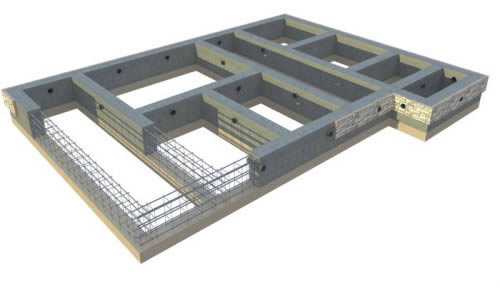

Мелкозаглубленный ленточный фундамент

Важный плюс мелкозаглубленного ленточного фундамента — его универсальность. На нем можно возвести самые разные строения, можно сделать мелкозаглубленный фундамент для дома, бани, гаража, беседки, пристройки.

Мелкий тип основания хорошо подходит для пучинистых почв, обеспечивает устойчивость здания. Мелкозаглубленная армированная монолитная лента обладает достаточной прочностью.

Его устройство экономичнее, чем использование других мер противодействия пучению: замене глинистого или суглинистого грунта до точки промерзания на песок или использование свай, хотя часто ленту комбинируют с буронабивными сваями.

Важно! На пучинистом грунте мелкозаглубленный фундамент делают монолитным. Сборный вариант из-за подвижности почвы не рекомендуется.

Расчет МЗЛФ

Перед тем, как делать фундамент своими руками, необходимо рассчитать количество бетона. Его масса вычисляется из геометрических размеров основания и плотности бетона. Для определения объема фундамента необходимо взять длину будущей фундаментной ленты, которая равна периметру здания плюс длина всех внутренних несущих стен, умножить ее на высоту и ширину ленты в метрах. Лента находится по периметру здания, а также под внутренними несущими стенами. Высоту ленты делают около 40 см.

Плотность бетона зависит от марки. Из этой величины вычитается объем арматуры — получают объем бетона. Масса фундамента получается умножением его объема на плотность.

Подготовка площадки и песчаной подушки

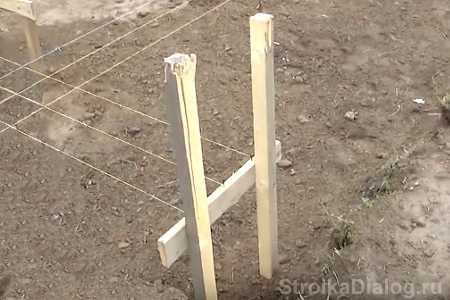

Далее размеры основания выносятся на местность. Отмечаются его контуры при помощи шнура, натянутого на колышки. Чтобы построить ровный прямоугольник, сравнивают его диагонали: они должны быть одинаковой длины.

Следующий этап — подготовка площадки. Ее расчищают от мусора, снимают плодородный слой почвы на месте будущей ленты, копают траншеи нужной глубины — от 50 до 70 см, 20 см из них займет песочная подушка. Затем боковые откосы траншеи выстилают гидроизолирующим материалом: специальной пленкой или обычным толем. Далее насыпают песчаную подушку из нескольких слоев толщиной по 20-30 см. Каждый слой тщательно утрамбовывают.

Опалубка

Опалубку для МЗЛФ делают обычно из обрезной доски. Важно прочно скрепить доски между собой, чтобы опалубка не развалилась под давлением бетона. Как делается опалубка и скрепляются между собой доски, показано на рисунке.

После установки опалубки в нее укладывают гидроизолирующий материал.

Армирование

Армирование — очень важный этап создания фундамента, именно арматура отвечает за его прочность. Для мелкозаглубленного фундамента на пучинистом грунте используют стальные прутки D12-D16, которые располагают вдоль и поперек ленты, связывая вязальной проволокой. Каркас для МЗЛФ представляет собой два армирующих пояса, в каждом из которых по 5 прутков и поперечные перемычки между ними.

Важно! Нельзя для соединения частей арматурного каркаса применять сварку. Сварной шов — это место, неустойчивое к коррозии, кроме того, после нагревания металл становится более хрупким. Позже в этом месте может возникнуть трещина. Сваривать можно только арматуру с маркировкой «С».

Бетон

Обычно для мелкозаглубленных фундаментов частных домов используют бетон марки М200. Для каркасного дома этого будет достаточно, но для более тяжелой конструкции следует взять марку бетона от М250. Для строительства на сильно пучинистом грунте используют бетон марки М350.

Можно купить готовый (товарный) бетон, а можно приготовить его самостоятельно. В таблице приведены пропорции цемента и песка для разных марок бетона.

Для правильного бетонирования нужно иметь в виду следующее:

  1. Нельзя сбрасывать бетон с высоты более 0,5 м.
  2. Лучше бетонировать весь мелкозаглубленный фундамент за один прием (за один день с перерывом не больше 2 часов).
  3. Обязательно уплотняют бетон. Для этого применяют вибратор или делают это вручную.

Дренаж

Дренаж отводит влагу из почвы, вследствие чего пучение уменьшается. Перфорированные дренажные трубы прокладывают по всему периметру подошвы фундамента. Для этого выкапывают траншею глубиной до песчаной подушки под мелкозаглубленный фундамент, кладут в нее обернутые геотекстилем трубы и засыпают траншею щебнем. Сверху делают отмостку.

Гидроизоляция

Гидроизоляция фундамента на пучинистом грунте увеличивает его срок службы и уменьшает влияние сил пучения. Для гидроизоляции используют обмазочные материалы, такие как битум, рулонные, например, рубероид или более современные варианты. Также существует объемная гидроизоляция фундамента — она предусматривает обработку проникающими растворами, которые меняют молекулярную структуру бетона и не пропускают в него воду. Обмазочная гидроизоляция самая дешевая, но самая недолговечная, поэтому чаще на фундамент своими руками наклеивают или наплавляют рулонные материалы.

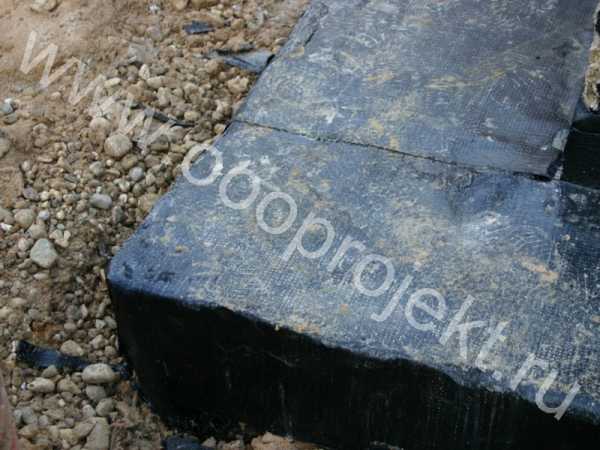

Распространенный вариант — приклеивание рубероида на горячую мастику.

Важно! Листы рубероида обязательно приклеивают внахлест. Швы дополнительно промазывают мастикой.

Утепление мелкозаглубленного ленточного фундамента

Фундамент на глинистой почве обязательно нужно утеплять. Слой утеплителя выполняет и гидроизолирующую функцию, кроме того, он защищает фундамент от воздействия пучения грунта, не давая почве под зданием промерзать. Для этого основание утепляют снаружи, а также сооружают утепленную отмостку.

В качестве утеплителя используют

  • пенопласт,
  • экструдированный пенополистирол (пеноплекс),
  • жидкий полиуретан.

Последний метод требует работы специалистов или покупки дорогостоящего оборудования, поэтому для утепления своими руками используют первые два материала. Технология их применения практически не отличается.

Важно! Не всякая марка пенопласта подходит для утепления мелкозаглубленного фундамента. Для этого можно использовать только плотный пенопласт, специально предназначенный для утепления фундамента — марки ПСБ-35 или ПСБ-50.

Пенополистирол (пеноплекс) — это более современная теплоизоляция, материал, устойчивый к сжатию, не пропускающий воду, экологически чистый. Он несколько дороже, чем пенопласт.

Внимание! Утепление и противодействие пучению будет еще более эффективным, если расположить горизонтальный слой утеплителя на уровне подошвы фундамента. Самый эффективный способ — сочетание утепления экструдированным пенополистиролом отмостки на уровне подошвы и самого фундамента до начала стен (минимум на метр от подошвы). Утепление только подземной части неэффективно. Если у дома есть цоколь, его тоже теплоизолируют.

Проложив горизонтальный слой утеплителя, сверху насыпают подушку из песка и гравия: сначала слой песка, а затем вдвое меньший слой гравия. Сверху делают отмостку, бетонную или из других водонепроницаемых материалов.

Если дом неотапливаемый, то пеноплекс закладывают под подошву фундамента по всему периметру. Если у дома есть неотапливаемые части, например, веранда, пристройка, гараж, то, чтобы их не оторвало силами пучения от дома, под их фундаментом также прокладывают пеноплекс.

Мелкозаглубленный ленточный фундамент на буронабивных сваях

Этот вид основания состоит из буронабивных свай и монолитной железобетонной ленты.

Такой фундамент своими руками можно сделать на пучинистыхи  рыхлых грунтах, так как сваи проходят их насквозь, опираясь на более плотные слои с лучшей несущей способностью. Оправдано возведение мелкозаглубленного буронабивного фундамента и при высоком уровне грунтовых вод.

Для определения глубины скважин вкручивают пробную винтовую сваю, определяя таким образом, как глубоко находится несущий слой. Далее бурят скважины, в которые опускают трубы из асбестоцемента, ПВХ или свернутые в трубки полиэтилен или рубероид. В трубы помещают арматуру, так, чтобы она выступала примерно на 40 см, и заливают бетон. После застывания свай действуют так же, как в случае обычного МЗЛФ, при армировании ленты связывают выступающие части арматуры свай с каркасом ленты.

Морозное пучение грунта представляет проблему при проектировании и возведении домов, особенно при строительстве фундамента. Однако, если правильно выбрать тип основания и принять меры для противодействия пучению, можно снизить влияние пучения на фундамент практически до нуля.

bouw.ru

Гидроизоляция ленточного фундамента глубоко — и мелкозаглубленного, нужна ли изоляция, как сделать?

При строительстве зданий с тяжелыми перекрытиями и стенами, устройстве подвального этажа, возведении малоэтажных построек обязательно используется ленточный фундамент. Он представляет собой железобетонную полосу, проложенную по наружным размерам сооружения и по всем его внутренним несущим стенам. Наиболее распространены сборно-монолитные, монолитные фундаменты, а также основания из железобетонных и сборных бетонных элементов.

Другими словами, ленточный фундамент здания – это основа любого дома, и от его качества зависят условия эксплуатации постройки. Чтобы не потребовался ремонт, замена или усиление фундамента, о нем надо позаботиться еще на стадии проектирования, в самом начале строительства. И первое, что необходимо сделать – защитить его от действия грунтовых вод, осадочных пород и капиллярной влаги. Вот с этой целью и производится гидроизоляция любого фундамента, в том числе и ленточного.;

При недобросовестном или непрофессиональном выполнении работ, при использовании некачественных материалов, имеющих низкую цену, может произойти быстрое снижение эксплуатационных характеристик фундамента, что в будущем может привести к перекосу или оседанию здания.

Всего существуют два способа гидроизоляции ленточного фундамента – вертикальная и горизонтальная.

Изоляцию горизонтальную обычно устраивают там, где соединяются фундамент и стены. К ней причисляют и систему дренажа, с помощью которой воду отводят от здания. В местах стыков стен и фундамента чаще всего устанавливают изоляцию с помощью метода напыления или с помощью укладки рулонных материалов.

Устройство вертикальной изоляции проводится для того, чтобы защитить стены фундамента от воздействия влаги. В зависимости от вида действия воды, вертикальная изоляция бывает безнапорная, капиллярная и противонапорная.

  • Безнапорная гидроизоляция защищает основу дома от действия осадков, временной влаги, сезонного поднятия грунтовых вод.
  • Капиллярная — не дает влаге попасть внутрь бетона.
  • Противонапорная — способна защитить фундамент от гидростатического и соприкасающегося действия грунтовых вод.

В зависимости от способа устройства фундаментов и принципа действия можно выделить следующие типы гидроизоляции.

Проникающая. Проникающий раствор представляет собой смесь цемента, кварцевого песка и специальных добавок с водой. При нанесении его на поверхность состав проникает во все трещины и поры, образуя в них нерастворимые в воде кристаллические соединения. Это делает бетон абсолютно непроницаемым.

Экранная гидроизоляция ленточного фундамента. Данный тип изоляции используется только при близком залегании грунтовых вод. В данном случае вокруг всего основания устанавливается экран, представляющий собой геотекстильную мембрану. В качестве экрана может выступать и глиняная засыпка, которая с наружной стороны может огораживать ленточный мелкозаглубленный фундамент от пропускающей влагу почвы, тогда стоимость проводимых работ будет гораздо ниже.

Обмазочная гидроизоляция. В качестве обмазочного материала может выступать жидкое натриевое стекло, жидкий гидроизол, битумная мастика. С помощью обычного шпателя состав наносится на ровные, сухие поверхности.

Рулонная гидроизоляция. Для такого типа изоляции ленточного фундамента используется рубероид или плотная ткань. Поскольку цена используемых для гидроизоляции материалов не слишком высокая, то это один из самых распространенных типов защиты здания от влаги. Рулонный материал укладывается на промазанную битумной мастикой поверхность или наклеивается методом напыления с использованием газовой горелки.

Напыляемая гидроизоляция ленточного фундамента. Распыляемый гидроизоляционный состав с помощью специального распылителя ровным слоем наносится на бетонную поверхность. Такой вид изоляции хорош тем, что защищающий состав наносится на любую, даже неподготовленную поверхность и работы выполняются очень быстро. Правда, стоимость данного способа защиты от влаги достаточно высока.

Штукатурная гидроизоляция. Это самый простой способ защиты поверхности от влаги. На стены наносятся несколько слоев штукатурки, содержащей специальные гидрофобные добавки. Однако такой способ гидрозащиты может задержать влагу лишь на некоторое время, поскольку под воздействием различных, находящихся в почве веществ, защитный слой постепенно разрушается.

Для получения качественной и долговременной гидроизоляции используют различные материалы, которые должны обладать рядом характеристик:

  • водонепроницаемость. Полимер должен сохранять эту характеристику на протяжении длительного времени;
  • эластичность. Обладая высокой эластичностью, материал при эксплуатации будет меньше повреждаться;
  • технологичность, т.е. материал должен легко монтироваться, независимо от конфигурации и формы поверхности;
  • устойчивость к резким перепадам температур;
  • высокая адгезия.

Основные правила гидроизоляции ленточного фундамента

Гидроизоляция ленточного фундамента — очень ответственная работа, поэтому при ее проведении необходимо точное и качественное соблюдение технологии выполнения работы. Существуют общие правила выполнения гидроизоляции:

  • От влаги следует защищать не только сам ленточный фундамент, но и основание конструкции, цоколь здания, стены и пол подвала.
  • Гидроизоляционный слой должен быть по всей поверхности максимально сплошным, без разрывов.
  • Если есть угроза просачивания грунтовых вод, необходим дополнительный слой изоляции от влаги.
  • Если подземные воды к поверхности находятся очень близко, то возводить в таком месте фундамент не рекомендуется. При необходимости возведения постройки именно в этом месте, следует использовать специальные дренажные пластиковые конструкции, перенаправляющие лишнюю влагу в сторону. Конечно, в этом случае стоимость строительства возрастет, но иначе можно получить на стенах большие трещины.

Как сделать гидроизоляцию монолитного ленточного фундамента?

Устройство безнапорной гидроизоляции монолитного ленточного фундамента проводится следующим образом: вокруг основания здания выкапывается траншея глубиной 20-25 см. В нее засыпается слой глины, желательно жирной, под уклоном от фундамента и хорошо утрамбовывается. Поверх глины утрамбовывается смесь песка с гравием или щебнем. Вокруг здания устраивается отмостка из цемента или асфальта, а по наружному периметру дополнительно укладывается водоотводный желоб. Цена выполнения данного вида работ по изоляции здания будет не высокой, поскольку не надо использовать дорогостоящие материалы.

Противонапорная гидроизоляция монолитного ленточного фундамента производится с использованием обмазочных, штукатурных, покрасочных или напыляемых материалов. В результате, на поверхности ленточного фундамента образуется эластичная, бесшовная гидрофобная мембрана.

При создании изоляции капиллярного типа используется проникающая технология, которая заключается в пропитывании железобетонной конструкции изолирующим материалом. Фундамент становится практически герметичным, а значит, и более прочным.

Гидроизоляция ленточного фундамента рубероидом – самая популярная и распространенная процедура, так как обеспечивает самую надежную степень защиты. Помимо данного материала можно использовать стеклоизол, пергамин, изопласт и другие защитные рулонные материалы. Правда, цена на них будет гораздо выше, а дешевый рубероид так же качественно обеспечит изоляцию.

Процесс укладки этого материала на поверхность ленточного фундамента не является каким-то сложным процессом, необходимо лишь придерживаться нескольких правил:

  • Перед нанесением рулонного материала необходимо подготовить основание, на которое он будет укладываться.
  • Нанести на поверхность ленточного мелкозаглубленного фундамента слой специальной битумной мастики холодной обработки, поскольку это не только облегчит процесс укладки, но и обеспечит повышенную клейкость. Но так как стоимость ее достаточно высока, можно заменить мастику битумом, предварительно нагрев его до жидкого состояния, и нанести на поверхность. Мастика в данном случае играет не только роль вяжущего вещества между рубероидом и фундаментом, но и играет роль гидроизолятора.
  • Предварительно нагретый бензиновой или газовой горелкой рулонный материал накладывают внахлест, приблизительно около 10-15 см. Затем его еще раз прогревают и промазывают мастикой.
  • Чтобы повысить устойчивость материала к влаге и продлить срок его эксплуатации, можно рубероид наложить в два слоя.
  • После выполнения всех работ, необходимо осторожно накрыть уложенный материал легкими щитами, дабы избежать его механических повреждений.
  • не надо экономить на используемом материале. Его цена и так невысока, а старый и залежавшийся рубероид может ломаться и трескаться даже на этапе укладки;
  • для эффективности лучше используйте специальную мастику, ибо обычный битум быстро приходит в негодность;
  • нельзя укладывать рулонный материал при низких температурах, так как он может переломаться.

Гидроизоляция ленточного фундамента рубероидом имеет массу преимуществ:

  • низкая стоимость материала;
  • широкая его доступность;
  • простота и легкость монтажа;
  • надежность и долговечность;
  • легко принимает форму после теплообработки.

Такой способ изоляции хорошо использовать на ленточных мелкозаглубленных фундаментах небольших строений и зданий среднего размера.

Защищая основание от влаги, тем самым вы защищаете дом от разрушения. И делать это надо качественно, надежно, другими словами – профессионально. ООО "Проект" осуществляет подобные услуги по невысоким ценам и на профессиональном уровне в Москве и Подмосковье. Позвоните нам, и ваш дом будет надежно защищен от разрушения.

vizada.ru

Мелкозаглубленный ленточный фундамент для дома своими руками

Прежде чем приступить к строительству здания, надо заказать гидрогеологические исследования и, в зависимости от результата, определиться с видом и конструкцией фундамента. Итак, на основании полученного заключения предстоит построить мелкозаглубленный ленточный фундамент для дома, который по своим характеристикам будет соответствовать всем строительным нормативам.

Особенности данного типа

  1. МЗФ — хороший вариант для возведения деревянных и каркасных малоэтажных строений. Но имейте в виду, что грунтовые воды на участке должны располагаться низко, а в структуре почвы допускается содержание только небольшого количества торфяника, глины, пылеватого песка или лёссовидных суглинков. Несущая способность таких оснований должна быть довольно высокой.
  2. Заглубление ниже на 50-70% глубины сезонных промерзаний, включая подстилающую подушку.
  3. Чаще всего это лента из монолитного железобетона, бетонируемая под несущими стенами и перегородками. Его можно устроить бетонным, кирпичным, бутовым или бутобетонным (для основы используют прочный бутовый камень). Возможен вариант возведения МЗФ из сборных конструкций, плит ФЛ и блоков ФБС. Но это значительно удорожает строительство и потребует использования кранового оборудование. К такому типу также относятся плитные фундаменты.
  4. Обладает следующими преимуществами:
    • уменьшенные объёмы, по сравнению с глубоким заложением;
    • простота и скорость по времени выполнения работ;
    • экономичность;
    • возможность выполнения в здании пола непосредственно по грунту;
    • площадь боковой поверхности, соприкасающаяся с землёй небольшая, что приводит к незначительному воздействию касательных сил;
    • малая вероятность подтопления грунтовыми водами;
    • возможность самостоятельного сооружения без привлечения тяжёлой техники;
  5. Недостатки:
    • невозможность устройства мелкозаглублённых ленточных фундаментов в зданиях из тяжёлых конструктивов;
    • отсутствие подвальных помещений.

Технология возведения мелкозаглубленного ленточного фундамента своими руками

Состав работ состоит из следующих этапов:

1. Подготовка территории строительной площадки с уборкой лишних предметов, выравниванием рельефа, выкорчёвкой кустарников и деревьев с удалением корней. Обязательно предусмотреть площадь для складирования стройматериалов.

2. Разметка МЗФ. Проект дома должен учитывать требования нормативных документов по выдерживанию расстояний от ограждения участка. При помощи теодолита размечаются оси с закреплением сторожков и выносок. Ширина ленты принимается ≥ 10 см запланированной толщины стен. Для МЗФ, в большинстве случаев, 30 или 40 см. Определение требуемой ширины выполняется по специальной формуле с учётом будущих нагрузок на конструкцию и несущей способности грунтового основания (примеры расчётов приведены в справочных пособиях). На хорошо выровненной поверхности закрепляется деревянными колышками обноска по ширине ленты. На колышки натягивается крепкий шнур. Для возможности гидроизоляции боковых поверхностей конструктива и укладки утепления, предусматривается увеличение ширины траншеи ≥ 50 см.

Работу можно выполнить и без использования теодолита. Для этого рулеткой отмеряется расположение стены здания от ограждения или красной черты, проходящей рядом с участком улицы. По забитым сторожкам натягивается бечёвка, под прямым углом к ней намечается положение боковой стороны. Далее применяется проверенный веками способ создания прямых углов — египетский треугольник, основанный на правиле, что квадратный корень из суммы квадратов катетов длинами 3 и 4 м равен длине гипотенузы прямоугольного треугольника равной 5 м. На имеющейся оси отмечается расстояние в 4 м, от которого проверяется совпадение расстояния в 5 м с точкой на боковой оси, отстоящей на 3 м от угла, при необходимости, выполняется корректировка. В створе полученного направления забивается колышек на конце ленты на данной стороне. Аналогично выполняется разметка двух других сторон. Обязательная проверка — совпадение расстояния по диагоналям, допустимая разница не более 2 см. Сторожками с натянутой по ним бечёвкой фиксируется ширина ленты. Чтобы не нарушить полученную разбивку при разработке грунтов, на расстоянии 5…10 м от нанесённой разбивки по каждой оси забиваются дополнительные колышки.

Под камин, печку и тяжёлое инженерное оборудование (например, котёл отопления) выполняется разбивка отдельно стоящих небольших фундаментов. Они не должны соприкасаться с основной лентой и друг с другом. Минимальные зазоры 10 см.

3. Разработка грунта. МЗФ, как уже отмечалось, залегают неглубоко, поэтому работы легко выполнить вручную. Главное, чтобы был убран плодородный слой, основание должно опираться на грунты с достаточной несущей способностью и толщиной. Минимальное заглубление в такие породы 10 см. Горизонтальность грунтового основания проверяется лазерным нивелиром. При опасении подтопления МЗФ обильными дождевыми осадками устраивается дренаж мелкозаглубленного ленточного фундамента, располагаемый вокруг здания на глубине ≥ 50 см ниже заложения конструктива.

4. Устройство подстилающих слоёв. Грунт уплотняется ручными деревянными трамбовками (отрезок бревна с прибитой поверху планкой). На дно настилается геотекстиль. Далее укладывается по 10 см песка и щебня с уплотнением каждого слоя. Для хорошего уплотнения песка, его укладка выполняется в 2 приёма (5 + 5) с заливкой небольшого количества воды. Допускается укладка песчано-гравийной смеси. Для прочности подушки идеально уложить дополнительно ≥5-ти см тощего бетона.

5. Изготовление и установка опалубки мелкозаглублённых ленточных фундаментов. Опалубка изготавливается обрезных досок (≥ 40 мм), сбитых в щиты, листов водостойкой фанеры или тонколистовой стали. Размеры опалубки подбираются из условий удобства перемещения и установки щитов, глубины заложения МЗФ и высоты возвышения над поверхностью земли (минимально 30 см).

Для обеспечения лёгкой разборки (бетонная смесь не прилипает к стенкам опалубки) стенки деревянных щитов оборачиваются полиэтиленовой плёнкой, фанера и сталь покрывается специальными составами.

Деревянные щиты и листы фанеры состыковываются при помощи промежуточных досок или брусков, металлические изготавливаются с приваркой по краям уголков с отверстиями для болтовых соединений.

Для экономии материалов, можно устанавливать опалубку только над уровнем земли. В таких случаях ширина траншеи уменьшается с укладкой на основание и боковые стенки геотекстиля и, при утеплении мелкозаглублённого ленточного фундамента, полистирольных плит. Можно так же применить несъёмные виды опалубок из полистирольных блоков, обеспечивающих утепление конструктива.

Установка опалубочной конструкции осуществляется строго вертикально (контроль строительным уровнем). Фиксация поперечных размеров поверху выполняется прибитыми к дереву поперечными планками или отрезками стального профиля, с приваренными к нему фиксаторами; посередине скрутками из проволоки или стягиванием арматурными стержнями с резьбой на концах, на которые ставятся широкие шайбы, с последующим закручиванием гаек, а понизу установкой планок в распор между опалубкой и траншеей с подкладкой под них небольших дощечек в местах опирания на грунт. От боковых смещений предохраняются установкой раскосов. В опалубку, для прохождения коммуникаций, закладываются заполненные песком, для исключения деформаций, пластиковые трубы. В местах будущих вентиляционных продухов устанавливаются обёрнутые в полиэтиленовую плёнку деревянные пробки.

6. Армирование мелкозаглублённого ленточного фундамента. Фундаментная лента работает на изгиб, сжатие и боковые сдвиги. Основные нагрузки приходятся на низ конструкции, в этой зоне укладывается рабочая арматура; главная роль арматуры, расположенной в верхней части, — равномерное распределение нагрузок по площади ленты, поэтому её называют распределительной.

Диаметр и шаг расположения арматурных стержней определяются расчётами. Но для небольших зданий на МЗФ допустимо располагать стержни конструктивно с соблюдением основных нормативных требований. В ленту 30-ти см шириной будет достаточно уложить два продольных стержня АII или АIII 12…16 мм диаметрами внизу, и столько же вверху, но меньших диаметров (10...12 мм). Вертикальные стержни из прутков 8 мм АI с шагом 30 см, поперечные нижние и верхние стержни из 8 мм АI. Можно использовать объёмные хомуты по всему контуру сечения. Для этого используется простейшее гибочное устройство, состоящее из следующих узлов:

  • стол с закреплённой на нём стальной пластиной;
  • к пластине приваривается небольшая металлическая трубка и с зазором 2 см от неё ещё одна;
  • гладкий металлический стержень диаметром около 16…20 мм длиной примерно 50 см, согнутый с одного конца в виде вертикальной рукояти, и приваренной к противоположному концу отрезку трубы диаметром, позволяющим её надевание на трубку, закреплённую на станине.

Арматура помещается между трубками на станине и поворотом стержня с рукоятью сгибается под прямым углом.

Сборка каркаса производится связыванием арматуры в узлах пересечения тонкой вязальной проволокой, которая для смягчения предварительно отжигается. Для плотного скрепления используются арматурные кусачки или специальные крючки. Применение сварных соединений, ослабляющих сечения стержней в узлах пересечений, не рекомендуется Для защиты арматуры от внешних воздействий перед бетонированием обязательно должен обеспечиваться защитный слой от 3-х до 5-ти см. Это достигается уменьшением размеров сечения каркаса со всех сторон по сравнению с сечением бетонного тела ленты. Обеспечение необходимого слоя защиты выполняется закреплением к арматуре каркаса сухариков, небольших бетонных параллелепипедов с заложенными в них кусочками вязальной проволоки.

Состыковка стержней по длине осуществляется нахлёстом продольных стержней ≥ 30 их диаметров. Особое внимание нужно уделять обустройству армирования углов. Для стыковки используются Г-образные стержни одинакового сечения с продольными стержнями, согнутые под прямым углом и сторонами ≥ 50 см. Шаг хомутов в углах уменьшается в 2 раза.

В качестве альтернативы стальной арматуре может использоваться композитная арматура, неподверженная ржавлению.

7. Бетонирование МЗФ. Рекомендуется заказывать бетонную смесь на специализированных заводах, что гарантирует её качество и соответствие нормативным показателям. Используется бетон класса В20…22,5. Доставку на объект лучше осуществить автомиксером. Смесь укладывается с тщательным послойным вибрированием глубинными вибраторами. Для подачи бетона в нужные места используются специальные желоба. Желательно обеспечить бетонирование без перерывов. При невозможности выполнить такое условие, в конце забетонированного участка закладывается “щетина” из отрезков арматуры для соединения с последующим бетоном.

8. Опалубка разбирается после набора бетоном 70% нужной прочности. В зависимости от погодных условий примерно через 20-ть дней. Всё это время необходим уход за уложенным бетоном. Свежеуложенная смесь укрывается обычной плёнкой. Периодически бетон поливается водой. Заложенные пластиковые трубы очищаются от песка, деревянные пробки выбиваются.

9. После полного затвердения бетона выполняется окрасочная или оклеечная гидроизоляция мелкозаглубленного ленточного фундамента по боковым поверхностям.

10. Засыпка пазух вокруг готового МЗФ выполняются дренирующими грунтами. При неоднородном составе местных грунтов используются крупнозернистые пески. Грунты укладываются послойно с обязательным уплотнением, при этом необходимо избежать повреждения гидроизоляции.

Усиление мелкозаглубленных ленточных фундаментов

Со временем в результате внешних воздействий фундамент может начать разрушаться, в его конструкции появляются трещины. При этом надфундаментная часть здания сохраняет хорошее состояние. Укрепить конструктив своими силами можно следующими способами:

  • стягивание фундамента обоймой из металлических профилей с натяжкой болтовыми соединениями и дополнительным устройством железобетонной рубашки. Для надёжного сцепления нового бетона, на существующей поверхности делается глубокая насечка, в бетон забивается анкерная арматура, на которой закрепляется армирующая сетка. После установки опалубки рубашка бетонируется;
  • расширение бетонного основания. Для чего фундаментная лента отрывается ниже подошвы участками не более 1,5 м, вместо удалённого грунта укладывается армированный бетон.

Эффективно применение буроинъекционных свай, но для этого придётся привлечь специализированную организацию.

stroikadialog.ru

Устройство ленточного мелкозаглубленного фундамента своими руками: технология. на пучинистых грунтах

Как изготавливается мелкозаглубленное основание на ленте?

Способ заложения фундамента на слои грунта, которые находятся ниже глубины промерзания, может подойти для сооружения зданий из кирпича или камня, которые имеют 2 или 3 этажа. Несущая способность фундамента глубокого заложения при строительстве легких домов используется всего на 15-20%. Из этого следует, что 90% материалов для строительства расходуются непроизводительно.

Мелкозаглубленный ленточный фундамент обойдется в 2-3 раза дешевле заглубленного варианта основания.

Для летних домов и малоэтажных зданий облегченной конструкции целесообразно использовать мелкозаглубленный монолитный ленточный фундамент, который закладывается непосредственно в грунтовые промерзающие слои, но на 50-70 см выше уровня нахождения подземных вод.

Элементы, которые понадобятся для устройства фундамента подобного типа своими руками:

  • цемент;
  • щебень или гравий;
  • вода;
  • песок;
  • прутья арматуры;
  • кирпич;
  • экскаватор;
  • распорки и колья;
  • деревянные бруски;
  • рубероид;
  • стеклоткань, агрил или пенополипропилен;
  • доски, которые оструганы с одной стороны;
  • геотекстиль;
  • трамбовка;
  • строительный уровень.

Схема ленточного фундамента.

Преимущества ленточного мелкозаглубленного фундамента

Подобное основание представляет собой железобетонную ленту, которую понадобится заложить под все стенки частного дома. Фундамент данного типа используется для грунтов, которые не относятся к категории сильно вспучиваемых. В таких грунтах подземные воды должны быть расположены низко. На таком фундаменте рекомендуется строить только легкие частные дома и другие конструкции.

Фундамент мелкого заложения имеет ряд значительных преимуществ:

  1. Ленточный фундамент подобного типа обойдется в 2-3 раза дешевле, чем фундамент глубокого заложения.
  2. В данном случае присутствует возможность значительно сократить фронт земляных, опалубочных и арматурных работ. Это позволяет существенно уменьшить сроки постройки монолитного ленточного мелкозаглубленного фундамента.
  3.  Данный тип фундамента позволяет устраивать в доме небольшой подвал.
  4.  По сравнению с незаглубленным фундаментом данная конструкция меньше подвергается пучинистым явлениям.

Несмотря на простой способ устройства, мелкозаглубленное основание с легкостью справляется с поставленными задачами:

  • прочно удерживать частный дом на месте;
  • предохранять частный дом от деформаций.

Схема опалубки и траншеи фундамента.

Перед возведением фундамента подобного типа необходимо знать некоторые важные нюансы:

  1. Ленточный мелкозаглубленный монолитный фундамент нуждается в защите от осадков, потому необходимо делать водостоки, чтобы была возможность оттеснить от основания места стекания воды.
  2. После заливки фундамента настоятельно рекомендуется изготовить отмостку.
  3. Если бетон планируется замешивать самостоятельно, необходимо проследить за тем, чтобы все слои были заложены сразу. Для этого понадобится много техники и людей.
  4. Когда фундамент будет залит, его понадобится накрыть пленкой, чтобы избежать возникновения трещин.
  5. Не допускается экономить на качестве бетона.
  6. Не рекомендуется оставлять фундамент на зиму, нужно стараться завершить строительство до наступления первых холодов.

Пример гидроизоляции фундамента.

Технология строительства мелкозаглубленного ленточного фундамента
Для того чтобы возвести фундамент подобного типа, необходимо выкопать траншею глубиной 60-70 см и шириной 70-80 см. На дне траншеи понадобится устроить подушку из песка толщиной 20-40 см. Песок смачивается и трамбуется при помощи имеющихся подручных средств.

Подушка не только даст возможность заменить вспучиваемый грунт, но и послужит распределительным слоем. Несмотря на то, что песок может насытиться водой и вспучиться при замерзании, это не вызовет деформации фундамента.

На следующем этапе изготавливается опалубка. Для данной цели рекомендуется использовать доски, которые оструганы с одной стороны. Для того чтобы удерживать опалубочные щиты, следует использовать распорки и колья, которые вбиваются по периметру траншеи.

При помощи строительного уровня понадобится проверить вертикальность и горизонтальность расположения всех щитов.

Внутренние опалубочные поверхности понадобится покрыть слоем гидроизоляции. Для данной цели хорошо подходит рубероид.

Устройство арматурного каркаса.

Армирование ленточного мелкозаглубленного фундамента выполняется при помощи прутьев арматуры диаметром 15-16 мм. Они укладываются вдоль ленты. Продольные прутья связываются в каркас с помощью гладких прутов сечением 10 мм. Чтобы защитить металл от коррозии, понадобится предусмотреть между поверхностью фундамента и продольными прутьями зазор.

После создания каркаса и устройства опалубки понадобится приступать к заливке бетона. На данной стадии рекомендуется избегать образования воздушных пустот в бетонной смеси. Смесь для этого заливается слоями по 20 мм, каждый слой хорошо уплотняется. Пазухи засыпаются песком, а для защиты фундамента с внешней стороны необходимо выполнить отмостку.
Технология возведения мелкозаглубленного ленточного основания на глине
Пучинистые грунты, к которым можно отнести суглинки и глины, способны доставить большое количество трудностей при устройстве фундамента подобного типа. Для того чтобы решить данный вопрос, необходимо устроить дренажную систему.

Щебень или гравий поддается трамбовке, если идет слоями вместе с речным песком.

После выкапывания траншеи понадобится пробурить 2 скважины с расстоянием 2-3 м между ними. Их минимальная глубина равна глубине промерзания грунта. Максимальная глубина при этом не ограничивается.Внутрь скважины необходимо вставить трубу, которая в дальнейшем засыпается щебнем. Дно траншеи под основание засыпается щебнем, области вокруг труб засыпаются песком, который понадобится тщательно утрамбовать. Сверху на него следует насыпать щебень. Далее устанавливаются щиты опалубки, арматура. В конце заливается бетонная смесь.

Снаружи ленточного фундамента устраивается траншея. Ее глубина должна достигать щебневого слоя фундаментной траншеи. Далее траншея снова засыпается щебнем, а сверху устраивается отмостка, ширина которой равна 50-100 см. Вместо трубы есть возможность применять негниющий нетканный материал. В данном случае хорошо могут подойти стеклоткань, агрил и пенополипропилен.

Дренаж ленточного фундамента позволяет отводить дождевые и талые воды в щебень, а затем и в трубы дренажной системы. Фундамент будет постоянно находиться в засыпке из сухого щебня. Во время мороза сухой грунт не будет подвергаться пучению.
Необходимость выполнения гидроизоляции мелкозаглубенного ленточного фундамента и ее основные виды

Пример горизонтального утепления фундамента.

Одним из главных условий возможности долговечно использовать фундамент является устройство надежной гидроизоляции.

Подобная защита фундамента частного дома может выполняться следующими способами:

обмазочная гидроизоляция. Данный способ является наименее затратным и наименее долговечным. Связано это с уязвимостью к механическим повреждениям. Поверхность ленточного фундамента при нанесении водозащитного слоя должна быть полностью сухой;

Обмазочная изоляция может использоваться, если в будущем планируется производить утепление мелкозаглубленного фундамента, защиту его кирпичной кладкой или геотекстилем.

В большинстве случаев для гидроизоляции используется рубероид. Он укладывается на предварительно нанесенную на основание горячую мастику. Нахлест при двойном слое рубероида должен составлять 15-20 см.

Напыляемая гидроизоляция должна наноситься специальным распылителем. Ленточный фундамент перед обработкой опылением понадобится очистить от пыли.

В последнее время мелкозаглубленные ленточные фундаменты находят широкое распространение в загородном строительстве. Особенно часто их возводят застройщики, которые занимаются строительством самостоятельно.

Подробнее об армировании фундамента мелкого заложения подобного типа
Армирование мелкозаглубенного ленточного фундамента выполняется для усиления прочности конструкции из бетона. В данном случае это сборка скелета фундамента, который будет выполнять роль защиты плиты фундамента от негативных воздействий окружающей среды.

В качестве материала для выполнения армирования необходимо брать арматуру диаметром 15-16 мм, как уже говорилось ранее. В данном случае есть нюанс. Армирующая решетка по строительным нормам может изготавливаться из арматуры сечением 14 мм и более, но на фундамент планируется ставить легкое строение, потому достаточно может быть арматуры сечением 10 мм.

Ячейки сетки получатся приблизительно следующими:

  • длина — 0,5 м;
  • ширина — 0,3 м;
  • высота — 0,75 м.

Данная длина рекомендуется опытными строителями. Ширина ячейки определяется исходя из того, что арматура должна находиться внутри бетона в 5 см от края конструкции. Толщина фундаментной плиты равна 0,4 м, потому получится ширина ячейки 0,3 м.

Высота рассчитывается исходя из того, что общая высота плиты фундамента получается 0,8 м. В данном случае могут пригодиться куски кирпича. Высота кусков данного кирпича должна составлять приблизительно 5 см, потому отступ от верхней границы получится тоже 5 см.

Арматура сваривается сварочным аппаратом в местах соединения. Если подобного аппарата нет, есть возможность скрепить арматуру вязальной проволокой. Существует мнение, что каркас при связывании его проволокой приобретает пружинящие свойства, что может положительно влиять на долговечность фундамента в целом.
Расчет стоимости армирования фундамента мелкого заложения подобного типа
Прежде всего необходимо найти длину каждой из сторон и перемычек основания от края до края. Далее вычитается 10 см из каждой длины. Фундамент изготавливается мелкозаглубленным, потому в глубину всего одна ячейка. Получившуюся длину следует умножить на 4 (по 2 полосы снизу и сверху). Получится метраж арматуры, которую понадобится проложить по всему периметру.

Далее складываются найденные общие длины каждой из сторон. Получившаяся цифра делится на 0,5 м. Все это умножается на толщину фундамента за вычетом 0,1 м. В конце получившееся значение необходимо умножить на 2. Так получится метраж арматурных прутьев для поперечин.

Далее количество ячеек в периметре, которое было найдено ранее, умножается на высоту монолита за вычетом 0,1 м. Все это умножается на 2. Таким образом можно найти метраж арматуры, из которой будут армироваться ячейки в глубину.

Все получившиеся цифры понадобится сложить, чтобы получить общий метраж прутьев арматуры, которые необходимы для выполнения армирования фундамента. Покупать прутья рекомендуется с запасом.

Схема устройства мелкозаглубленного фундамента.

При покупке арматуры в идеале заказывать еще и ее резку. Стоимость резки в среднем составляет 2,5 руб за срез.
Особенности устройства ленточного фундамента мелкого заложения своими руками

  1. В процессе сооружения песчаной подушки песок необходимо сыпать небольшими слоями в 18-20 см. Если имеющийся на участке грунт хорошо пропускает влагу, между слоями песка понадобится залить воду и все это хорошо уплотнить.
  2. Мелкозаглубленный фундамент не допускается оставлять незагруженным на зиму. Если нет возможности завершить строительство до наступления холода, понадобится создать специальный временный слой теплоизоляции вокруг всего монолитного фундамента. Для выполнения данной работы рекомендуется использовать опилки, керамзит, солому, шлак и другие материалы, которые способны хоть каким-то образом обеспечить защиту от морозов.
  3. Гидроизоляционный материал необходимо класть плотно, но без сильного прилегания. Если имеется гидроизоляция жидкой консистенции, обмазку понадобится выполнять в 2 слоя (тонкий и толстый).
  4. Запрещается приступать к возведению фундамента на промерзшем грунте. Строить данную конструкцию допускается только после отхода грунтовых вод и полного оттаивания почвы.
  5. Если частный дом, который возводится на подобном фундаменте, будет иметь подвальное помещение, его размеры необходимо ограничить.
  6. Для того чтобы была возможность увеличить жесткость основания стен и сами стены, необходимо использовать дополнительную арматуру. В данном случае под серединой конструкции не будет проседать грунт, потому что удар на себя будут брать внутренние стены, которые укреплены прочным арматурным поясом.

Армирование мелкозаглубленного ленточного фундамента гарантирует улучшение характеристик прочности стен.

Устроить ленточный фундамент на сваях или другого типа достаточно просто. Для этого понадобится приобрести все необходимые материалы и инструменты, а также четко следовать технологии изготовления подобной конструкции.

moifundament.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
