Труба на крыше из металлочерепицы: установка, как обойти, видео

Ни один узел не доставляет столько хлопот, как неправильно установленная труба на крыше из металлочерепицы. Казалось бы, производитель металлической кровли предусмотрел все нюансы и максимально упростил процесс монтажа с помощью готовых комплектов и узлов примыкания. Но на практике при обустройстве вывода трубы через металлочерепицу приходится импровизировать, так как каждая крыша по-своему индивидуальна.

Особенности монтажа дымохода на металлочерепице

Устройство узла прохода на профилированной металлической кровле практически ничем не отличается от разделки трубы на других видах кровельных покрытий:

• Кирпичная труба на крыше из металлочерепице может устанавливаться в теплоизоляционном кожухе или без такового, но стены дымохода, примыкающие к обрешетке и стропилам, необходимо изолировать металлом и термоизоляцией;
• Из-за волнистого профиля кровельное покрытие намного лучше собирает и удерживает снег на поверхности крыши, чем шифер или профлист. Это означает, что узел прохода трубы через кровлю из металлочерепицы в зимнее время будет постоянно заливаться талой водой;
• Особое внимание уделяется выбору места для установки трубы. Чем ближе дымоход к коньку крыши, тем лучше тяга, и меньше проблем с обратным потоком.

Но в этом случае потребуется поднять дымоход на максимальную высоту, а значит, нужно устанавливать крепления и увеличивать жесткость дымохода. Для массивной печной трубы проход через металлочерепицу нужно будет дополнительно фиксировать на балках потолочного перекрытия. Если использовать современные двойные конструкции, то для установки трубы — сэндвича придется использовать растяжки и пояса. Иначе гибкая и неустойчивая труба под ударами ветра быстро разрушит узел прохода, юбку и гидроизоляцию кромки металлочерепицы.

Требования для прохода дымохода через кровлю из металлочерепицы

Дымовая труба и деревянные стропила плохо сочетаются в одной конструкции, поэтому СНиПы и ГОСТы требуют, чтобы при разделке трубы на крыше из металлочерепицы расстояние от кирпичной поверхности до ближайшей деревянной детали составляло не менее 25 см.

Кроме того, волнистая поверхность создает определенные проблемы для обрамления трубы на крыше из металлочерепицы. Стык между стеной и кровельным полотном крыши невозможно заклеить одним лишь герметиком, а при периодическом разогреве трубы дымохода даже саморезы отрываются из гнезд.

Важно! В течение одного дня профилированная волнистая поверхность металлочерепицы совершает до 200 колебаний, растягивания полотна и деформации кромок.

Поэтому для правильного обустройства прохода печной трубы через металлочерепицу используется сборная конструкция или мягкая юбка из силикона или термостойкой резины.

Планируя место под проход кирпичной трубы через металлочерепицу, придется учесть расположение стропил и коньковой балки. Кроме того, нормы СНиП требуют, чтобы верхняя кромка трубы располагалась на уровне конька или ниже, как на схеме.

Зачастую кирпичный дымоход через металлочерепицу стараются перенести поближе к углу ендова. Делается это для того, чтобы избавиться от водосборного фартука или хотя бы максимально уменьшить длину сливной части. Если скат крыши получается длинным, то проще сделать небольшой косой лоток с выводом в желоб ендова, чем тянуть лоток на несколько метров к карнизу.

Варианты прохода трубы через кровлю из металлочерепицы

Самой большой головной болью остается проблема обеспечения пожарной безопасности. Поэтому, прежде чем оформлять проход дымохода через металлочерепицу, необходимо обеспечить безопасную фиксацию трубы.

Современные дымоходы оформляются в трех вариантах:

• Кирпичная кладка без изоляции, с внутренней или наружной термоизоляцией;
• Коаксиальная сэндвич-труба со слоем минеральной ваты между наружной и внутренней стенкой;
• Одинарная стальная труба с обмоточной термоизоляцией в виде чехла.

Важно! В любом случае при оформлении узла прохода стенка трубы не должна касаться любых деталей потолочного перекрытия, стропил, обрешетки, гидроизоляции и полотна металлочерепицы.

Может показаться, что металлический металлочерепичный лист не боится огня или длительного нагрева, но это не совсем так. Во-первых, полимерное покрытие металлочерепицы при длительном контакте с горячим в 200-300^о кирпичом может расплавиться и стать причиной возгорания. Во-вторых, лист обладает хорошей теплопроводностью, поэтому тепло может добраться и до деревянных деталей кровельного пирога.

Для сэндвич–дымохода можно использовать покупной вариант узла прохода.

Для стальной трубы возможен вариант засыпки узла прохода перекрытия вермикулитом. В случае кирпичного дымохода ствол выстраивают без контакта с деталями перекрытия, щели заделывают минеральным волокном. Аналогичным способом выполняется проход кирпичной трубы через металлочерепицу.

Как вывести трубу через крышу из металлочерепицы

Независимо от формы, размеров и материала, из которого сделан дымоход, та часть трубы, которая размещается на участке между металлочерепицей и внутренней подшивкой чердака, должна быть закрыта листовым металлом до самой верхушки. Во-вторых, стальную конструкцию необходимо зафиксировать под самой крышей поясом с растяжками. Это позволит компенсировать толчки от металлочерепицы и боковое давление от ветра.

Чаще всего на трубу одевают двухсторонний хомут из стали толщиной 1-2 мм, к болтовым зажимам крепят стальные тросы с винтовой регулировкой усилия затяжки.

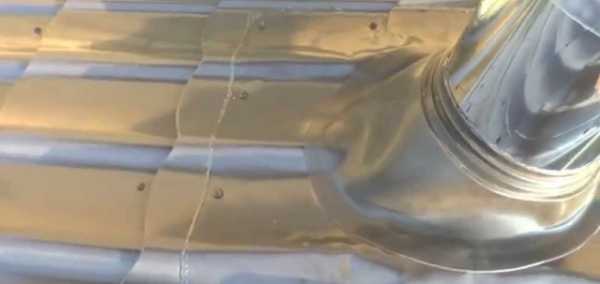

Проход сэндвич трубы через крышу из металлочерепицы

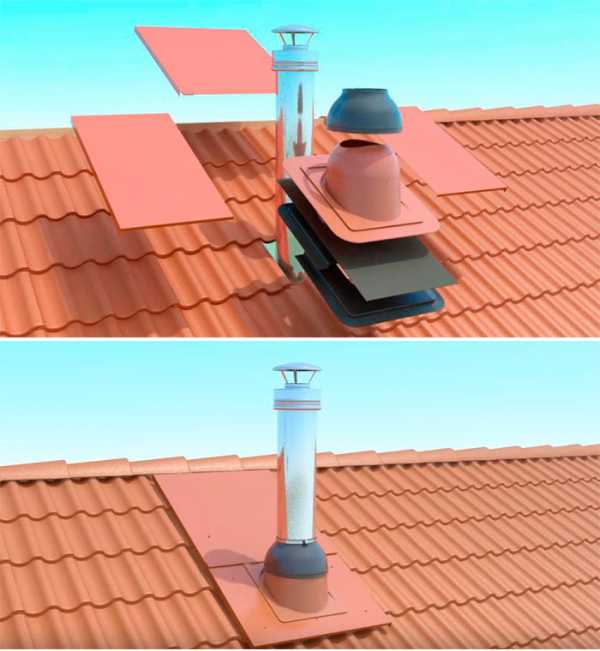

Наиболее простой способ построить узел — это купить готовый проходной элемент для крыши из металлочерепицы, изготовленный под конкретный тип волны и форму профиля крыши.

В состав набора входит:

• Профилированная накладка на профилированное кровельное покрытие с силиконовой прокладкой. Данный элемент крепится к крыше с помощью саморезов, его задача – прижимать и удерживать базовый конус к поверхности металлочерепицы;
• Центральный элемент конусной формы, удерживает трубу над крышей в вертикальном положении;
• Набор силиконовых уплотнителей, прокладок, монтажные хомуты.

Установка прохода сэндвич трубы через металлочерепицу начинается с разметки и вырезания отверстия по готовому шаблону.

Важно! В состав комплекта всегда входит схема-шаблон, с помощью которого можно точно разметить границы покрытия крыши под будущее отверстие для трубы.

Дыру вырезают насадкой для просечки. Далее устанавливается крепление и конус, укладывается силиконовая прокладка. Поверх конусного элемента одевается профилированная пластина. После установки сэндвич трубы конус фиксируется хомутом, а профилированная накладка притягивается к поверхности крыши саморезами.

Для вентиляционного канала узел прохода выглядит еще проще. Это гофрированная конусная накладка, которая крепится саморезами и хомутом.

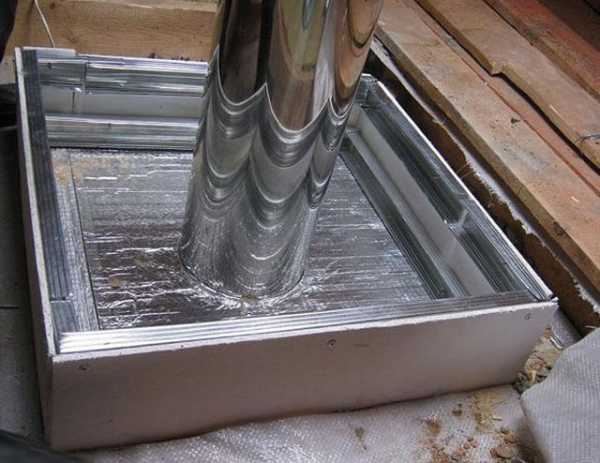

Обустройство прохода в крыше для горячей стальной трубы дымохода

Для простых металлических дымоходов из нержавейки или легированного чугуна проложить канал через крышу, крытую металлочерепицей, значительно сложнее. Во-первых, необходимо построить теплоизоляционный короб, внутри которого и будет проложена труба.

Такая схема не только предотвращает затекание влаги под крышу, дополнительное тепло от стенок дымохода позволяет компенсировать отсутствие утеплителя.

Верхнюю часть металлической трубы лучше всего обшить полотном из минерального волокна и закрыть коробом из тонколистового металла. Наружную облицовку можно оформить плитами под кирпич, а внутреннюю поверхность короба утеплить тонким слоем минерального войлока. Наружная поверхность будет оставаться холодной, поэтому проблем с возгоранием пластика на крыше не предполагается.

Верхушку трубы закрывают колпаком, желательно, чтобы размеры свесов колпака были больше квадрата зоны примыкания. В этом случае большая часть дождевой воды будет отводиться за пределы фартука и линии герметизации шва. Кроме того, кромку дымохода необходимо зашить металлической сеткой с размером ячейки не более 5 мм. Это позволит защитить крышу и саму дымоходную конструкцию от насекомых и птиц.

Чтобы избавиться от риска затекания воды, в щель между коробом и кромкой кровельного покрытия по периметру закладывают мягкую гидроизоляцию. Стыковочный шов прохода дымохода через металлочерепицу можно закрыть Г-образной планкой примыкания или заклеить битумной мастикой. Для холодных труб подобное решение допускается, так как нет термического расширения металла кровли, из-за которого швы и стыки зоны примыкания могли быть разорваны внутренними напряжениями.

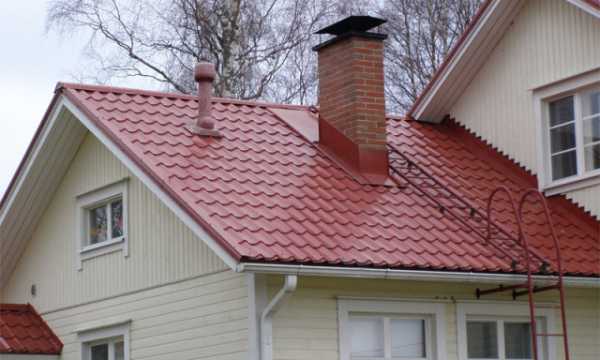

Проход кирпичной трубы через крышу из металлочерепицы

Обустройство прохода кирпичной трубы через металлочерепицу получается сложнее, чем построение узла для круглых металлических дымоходов. Всему виной горячая кирпичная поверхность дымовой трубы. Ее нужно изолировать от контакта со всеми деталями крыши, и одновременно позаботиться о том, чтобы вода не попадала в шов между холодной черепицей и периодически нагревающейся кирпичной кладкой.

Место на обрешетке под узел прохода кирпичного дымохода обязательно усиливают подшивкой досками или рейками. После сборки зоны примыкания часть веса дымохода из-за осадки переносится на обрешетку, поэтому деревянное основание нужно усиливать обязательно.

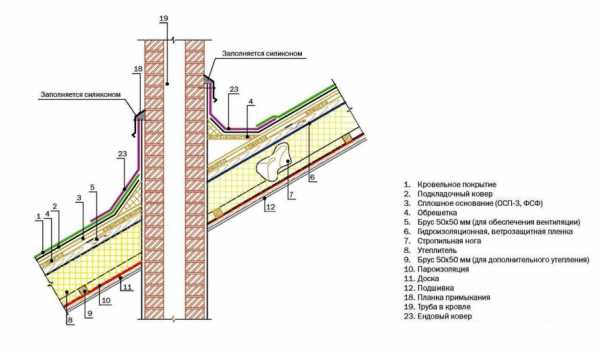

В конструкции узла прохода дымохода используют два принципиальных решения.

Во-первых, линию стыковки закрывают по периметру планками примыкания. Основная часть конденсированной влаги и дождевой воды будет собираться на фартуке, сшитом из металлического профиля. Далее вода стекает по встроенному под кровлей желобу, именуемому «галстуком».

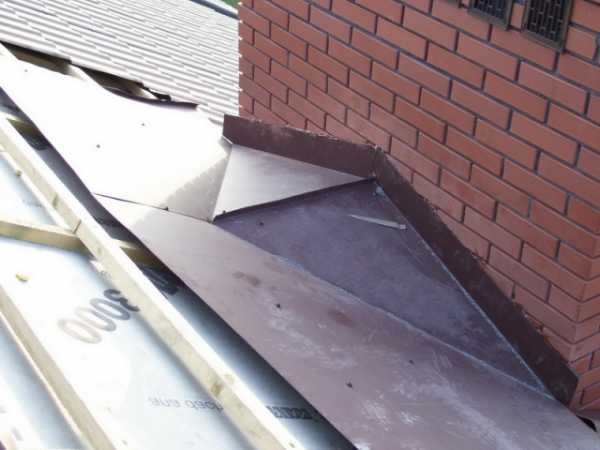

Чаще всего галстук выполняется клиновидной формы, как на схеме. Это позволяет уменьшить размеры желоба и одновременно не допустить переливания потока воды в сильный дождь. Галстук крепится широкой стороной к нижней кромке фартучного профиля.

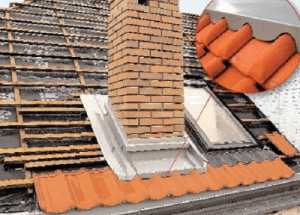

Фартук для дымохода под металлочерепицу

Конструктивно фартучный контур состоит из двух наборов профилированных планок, для нижнего и верхнего фартуков. Первый набор представляет собой Г-образную планку с отогнутой кромкой. Данный вид профиля необходим для того, чтобы обшить основание дымохода металлом без малейшего зазора.

Установку нижнего фартука выполняют по той же схеме, что и монтаж обычной планки примыкания. Первоначально на кирпичную стенку дымохода прикладывают боковые планки и размечают линию на уровне отогнутой кромки профиля. Перфоратором или болгаркой вырезают пазы в стене, очищают их от пыли, после чего устанавливают боковые профили нижнего фартука, заводят кромку в штробу и фиксируют саморезами. Стык между трубой и профилем задувают термостойким герметиком.

Следующим этапом устанавливают верхнюю и нижнюю планки фартука. Кромки верхней планки заводят над боковыми профилями, у нижней – наоборот, заводят под полотно горизонтальной полки.

Верхний фартук собирают из коньковой накладки. Профилированные планки укладывают на уплотнителе по периметру только что собранного нижнего фартука. В результате получается импровизированный водосборник для отвода дождевой и талой воды.

Если угол наклона крыши достаточно большой, то фартук можно собрать без отводящего галстука. В этом случае нижняя кромка желоба просто выводится поверх металлочерепицы. Вода вытекает через щели, что можно считать не очень удачным решением, так как в зимнее время сточный желоб просто блокируется ледяными пробками.

Как обойти трубу металлочерепицей

После того как была собрана защита основания кирпичного дымохода, переходят к обводке или дополнительной укладке листов металлочерепицы по контуру трубы. Обвод трубы металлочерепицей делают для того, чтобы обеспечить необходимый размер нахлеста полотна, что обеспечивает защиту от дождя даже в самый сильный ветер.

Монтаж металлочерепицы вокруг трубы начинают с нижней кромки кирпичной трубы, затем укладывают дополнительные панели по бокам дымохода. Далее на черепицу устанавливают нижнюю планку — профиль верхнего фартука. Горизонтальная полка пристенного профиля вырезается на 460 мм шире торца кирпичной трубы. Края вертикальных полок загибаются на стену. В дополнение к нижней накладке устанавливают две боковые накладки шириной по 230 мм, и один верхний профиль Т-образного вида.

Для завершения обводки на верхний пристенный профиль укладывают дополнительный лист металлочерепицы. Между стеной и кромкой листа должно оставаться минимум 100 мм свободного пространства. Его задувают пенополиуретаном и закрывают накладкой.

Все стыки и щели по периметру наружного фартука заклеивают герметиком. Специалисты рекомендуют, перед тем как нанести жидкий уплотнитель, нагрузить верхний и нижний листы металлочерепицы грузом в 5-7 кг. После осадки кирпичного дымохода и элементов конструкции крыши герметик хорошо заполнит все мельчайшие полости.

Производители металлочерепицы рекомендуют не использовать саморезы для крепления листов кровельного покрытия, на которые лягут детали верхнего фартука и обвязки печной трубы. Почему-то считается, что головки крепежа могут стать причиной повреждения полимерного покрытия и в дальнейшем возникновения коррозии. Поэтому все, кроме основных листов металлочерепицы, нижнего фартука и галстука, укладывается с использованием монтажной пены.

На практике мастера широко применяют сращивание листов с помощью висячего крепежа. В точке перехлеста металлочерепичных волн просто вворачиваются саморезы без притяжки к дереву обрешетки. Такой способ не мешает использованию пены и герметика, и одновременно позволяет усилить наборную конструкцию механическим крепежом.

Отделка трубы на крыше из металлочерепицы

Кирпичные дымоходы редко облицовывают металлом, лишь в исключительных случаях, чтобы предупредить выветривание, выкрашивание и осыпание кирпича на крышу, поверхность окрашивают печными лаками и эмалями.

Круглый дымоход из нержавейки одевают в короб, имитирующий кирпичную кладку. На гладком металле со временем налипает пыль и продукты конденсации дымовых газов, поэтому лучше, если наружный кожух будет выкрашен или задекорирован материалом с матовой поверхностью.

Заключение

Достаточно сложно установить трубу на крыше из металлочерепицы правильно, не имея опыта подобных работ. Если есть выбор, то для первого раза лучше купить готовый комплект пристенного профиля и набор для обустройства узла прохода на крыше под конкретный тип металлочерепицы.

bouw.ru

Как вывести трубу через крышу из металлочерепицы

Вывод трубы дымохода через крышу из металлочерепицы

Проектируя отопление загородного дома нужно подумать о способах прохождения трубы через кровлю. Для нее выбирают место недалеко от конька, в этом случае снижается риск образования конденсата.

Вариант прохождения дымохода «через конек», считается самым простым.

В зимний период на коньке не скапливается снег. Еще один способ прохождения — это труба, установленная на скате крыши, недалеко от конька.

Чтобы вывести трубу через крышу из металлочерепицы, для начала нужно: сделать разметку места прохода, прорезать отверстие в кровле и установить планки примыкания или проходной элемент (для трубы круглой формы). Рассмотрим подробнее каждый этап выполнения работ.

depositphotos

Замеры и расчеты

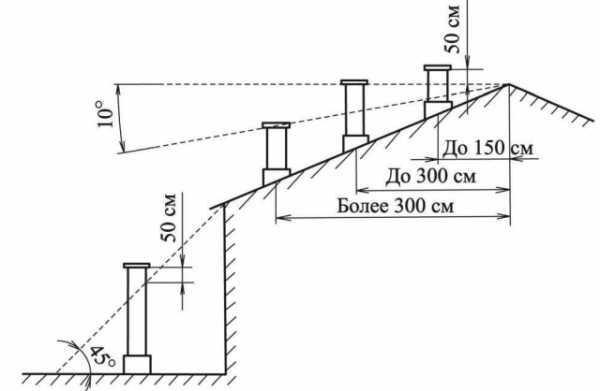

На крыше с коньком, высоту рассчитывают в зависимости от интервала между трубой и коньком:

• При интервале 1,5 метра высота трубы должна быть выше, чем конек крыши на 0,5 метра.
• При интервале от 1,5 до 3 метров, конек и труба должны быть на одинаковом уровне.
• Если интервал между трубой и коньком больше 3-х метров, то длину трубы над крышей можно определить на основании линии, которая проходит под углом 10 градусов от конькового пробега к горизонту.

Теплоизоляционные материалы, гидроизоляция и пароизоляция должны быть на расстоянии 15 см от кирпичной или бетонной печной трубы, если в качестве трубы выступает керамическое изделие, то допустимое расстояние равно 25 см.

Как прорезать отверстие

После того как месторасположение трубы определено, нужно провести разметку и подготовить отверстие в металлочерепице.

Слой покрытия, вместе с тепло и гидроизоляцией можно разрезать, используя для этого острый нож или большие ножницы. В металлочерепице сделать отверстие можно двумя способами:

• Отверстие можно проделать во время монтажа или после того, как покрытие будет уложено. Для подготовки круглого и прямоугольного отверстия используют ножницы по металлу, электролобзик или высечные ножницы.

• Для подготовки отверстия с круглым сечением нужно начертить окружность, несколькими пересекающимися диаметрами в центре. После чего, при помощи ножниц для металла, нужно проделать надрезы начиная от центра разметки к краям, затем полученные треугольники загнуть внутрь.

Читайте также: обзор инструмента для резки металлочерепицы.

Пожарная безопасность

Для обеспечения пожарной безопасности при прохождении трубы через крышу из металлочерепицы, необходимо оборудовать специальный короб, в который нужно засыпать негорючий материал, например, минеральную вату.

Кроме этого, рекомендуется делать утолщение стенок печной трубы до 35—40 см. Если для прохождения используется кирпичная труба, то утолщение стенок позволит уменьшить нагрев окружающих материалов до допустимых 40—50 градусов.

Способы вывода трубы через крышу, покрытую металлочерепицей

Узел прохождения выбирается по форме и размеру печной трубу. Самыми популярными вариантами прохождения крыши считаются:

• Квадратный или прямоугольный выход.
• Круглый выход.

Каждый вид имеет свои особенности и последовательность монтажа.

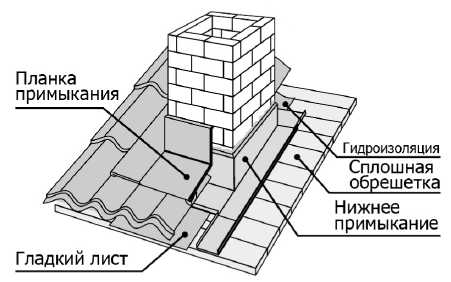

Как выполнить прямоугольный выход печной трубы

Прямоугольное прохождение осуществляется в два этапа:

1. Монтаж внутреннего фартука до укладки покрытия.
2. Монтаж наружного элемента, после укладывания покрытия.

Процесс установки можно распределить на такие пункты:

• Определение местоположения верхнего края внутренней планки примыкания.

  Для этого ее прикладывают к стенке трубы.

• По линии отметки при помощи болгарки нужно проделать канавку, глубиной около 150 мм, при этом штроба должна быть с небольшим уклоном кверху. Завершающий этап—это ее прочистка, которую рекомендуют проводить водой.
• Планку примыкания сначала нужно установить на сторону дымохода от карниза, а потом устанавливают три остальные планки сбоку и сверху.
• Планки укладывают внахлест около 150 мм, а края заполняются силиконовым герметиком. В качестве крепления рекомендуют использовать кровельные саморезы.
• Чтобы сформировать «галстук», по которому будет проходить вода от осадков, под низ устанавливают лист из металла. Обычно он устанавливается так, чтобы вода сразу попадала в систему водостока.
• Для вывода гидроизоляции, ее поднимают на стенку дымохода на 5 см, и закрепляют в таком положении, специальным скотчем. Это позволит обеспечить дополнительную надежность в месте примыкания.
• Теперь приступают к оборудованию нижнего фартука, который больше служит для декоративной цели. Его устанавливают тем же способом, только чтобы закрепить внешние планки, стенки дымохода не нужно штробить.

  Примыкание трубы к металлочерепице

  По факту нижний фартук получается зажатым между листами металлочерепицы, что исключает проникновение влаги под крышу.

Читайте также: гидроизоляция для крыши под металлочерепицу.

depositphotos

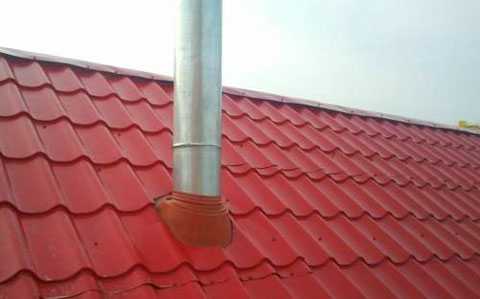

Как выполнить выход круглой печной трубы

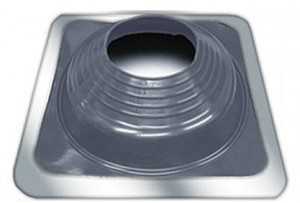

Круглое прохождение немного сложнее в монтаже, поэтому для облегчения работы был разработан проходной элемент. Он состоит из плоского стального основания и эластичного колпака. Это позволяет герметично соединять все элементы прохода.

Для производства проходных элементов используют резину EPDM или силикон, которые обладают высокими показателями термоустойчивости. Проходные элементы, изготовленные из силикона, рекомендуют использовать в тех местах, где присутствуют колебания температур от -75°С до +260°С, элементы, выполненные из EPDM, выдерживают перепады от — 55°С до +135°С.

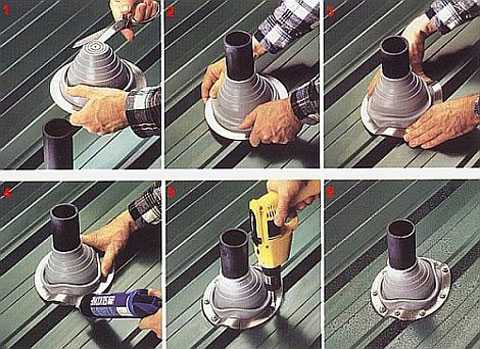

Монтаж проходного элемента состоит из таких пунктов:

• На покрытии из металлочерепицы нужно вырезать отверстие исходя из диаметра трубы.
• Смочив переходной элемент жидким мылом, его надевают на трубу.
• Уплотнительный элемент, при помощи легкого надавливания, повторяет изгибы кровельного покрытия.
• Для крепления элемента можно использовать саморезы, но перед этим, под переходной элемент наносят герметик. Винты нужно расположить через 35 см друг от друга.

Для большей эффективности опытные кровельщики советуют выбирать меньший диаметр кольца на проходном элементе относительно сечения трубы, примерно на 20 %, и на этом же уровне его нужно подрезать.

Выбор герметика для печных труб

Герметик для установки печных труб бывает двух видов:

• Термостойкий.
• Жаростойкий.

Термостойкие составы принято использовать для изоляции наружных поверхностей печей и каминов, а также для изоляции стыков между кирпичными трубами и кровельным покрытием. Его можно использовать и при монтаже сэндвич-труб, но только не из металла.

В основе многих герметиков находится силикон, с добавлением оксида железа, благодаря чему, такой герметик способен выдержать постоянные температуры от 250 до 350 градусов. Термостойкие герметики могут быть кислотными и нейтральными.

Жаростойкие составы используют в тех случаях, когда температура постоянного нагрева колеблется от 1200–1300 градусов, а кратковременная достигает 1600 градусов. Такой герметик используют для заделки щелей в печной топке, где присутствует открытый огонь и для герметизации дымоходов на крыше. Для случаев с открытым огнем нужно выбирать огнеупорные составы.

В основе жаропрочных паст содержится силикат. Во время полимеризации он преобразуется в кремнийорганическое соединение, обладающее исключительной прочностью и 100% водонепроницаемостью.

мвнвданвамнбаа

stroyvolga.ru

надежный проход и примыкание дымохода

Как организовать дымоход на крыше: общая схема

Как устроить выход трубы

Вопрос отопления особенно актуален в частном доме. Если отопление организуется, к примеру, через котел или печь, то не обойтись без устройства дымохода. Его обычно выводят на кровлю. Вывод дымоходной трубы должен быть абсолютно безопасным как с позиций пожаробезопасности, так и образования протечек.

Об устройстве дымохода через металлочерепицу домовладельцы обычно задумываются еще при планировании отопления. Вывод трубы чаще всего устраивают в районе конька, поскольку когда труба через металлочерепицу проходит по «теплой» зоне, риск образования конденсата в дымоходе снижается.

Если печная труба проходит непосредственно через конек, то перекрытие узла примыкания значительно упрощается. Более того, зимой практически не образуются снеговые карманы, то есть таким образом пресекается возможность образования протечек в этой зоне. Еще один рекомендованный вариант устройства прохода – на скате крыши поблизости от конька.

Обычно для защиты дымохода от осадков устанавливают специальный зонт. Однако, такое решение себя не оправдывает при использовании котельного оборудования. Любое препятствие на пути выхода газов усложнит их вывод из-за небольшой температуры продуктов сгорания.

Важно

Особо внимательно нужно подходить к оформлению прохода трубы через металлочерепицу, ведь участок прилегания кровли к дымоходу – известное проблемное место, связанное с высоким риском протекания. Способ устройства выхода трубы подбирается, исходя из того, какова ее форма – прямоугольная либо круглая.

Как организовать дымоход на крыше: общая схема ↑

При установке трубы нельзя забывать, что она представляет собой потенциальную причину пожара. Поэтому для ее изготовления выбирается трехслойная система, где предусмотрено качественное утепление. То есть между внешней и внутренней трубой должен присутствовать слой утеплителя.

Устройство современной кровли предполагает использование самых разных материалов, ведь она состоит не только из кровельного материала. Нужны пиломатериалы для сооружения несущей конструкции, стропил и обрешетки, утеплители для обеспечения теплоизоляции, а также гидро- и пароизоляционные пленки, являющиеся обязательными слоями «пирога» кровли.

Среди перечисленных материалов есть и довольно восприимчивые к возгоранию. Вот почему грамотная организация дымохода – залог защиты и пожаробезопасности дома.

Совет

Учитывая важность обеспечения безопасности проживания в доме, рекомендуется покупать комплектующие и материалы для организации дымохода в спецмагазинах, где можно проверить имеющиеся сертификаты качества.

Как устроить выход трубы ↑

Рассмотрим, как должна быть выведена труба через металлочерепицу, чтобы риск протечек на участках примыканий максимально снизился.

Прямоугольный выход ↑

Организация прямоугольного, в частности, и квадратного выхода выполняется в два этапа:

• установка внутреннего фартука до начала монтажа покрытия;
• устройство наружного декоративно-защитного элемента после завершения укладки кровельного покрытия.

Схематически монтаж выхода можно свести к последовательному выполнению следующих шагов.

• Выясняют место расположения верхнего края внутренней планки примыкания, приложив ее к стене дымохода.
• По отмеченной линии разметки, к примеру, болгаркой проделывают канавку глубиной как минимум 150 мм. Штроба должна получиться с небольшим уклоном кверху. В конце ее хорошо вычищают, желательно даже промыть водой.

Внимание

Обязательно необходимо обследовать стропильную систему, так как из-за протечки древесина может начать гнить или на ней образуется грибок, а вот, скажем, новый кровельный материал будет весить достаточно много.



• Планку примыкания сначала устанавливают на стороне дымохода, со стороны карниза, затем монтируют остальные три: по бокам и наверху.
• Укладку планок проводят с нахлестом в 150 мм и заполняют края силиконовым герметиком. Фиксируют их, используя кровельные саморезы.
• Для формирования «галстука», через который будет стекать вода, под низ фартука подводят металлический лист. Его направляют или сразу в желоб водостока, или в ендову.
• Выводят гидроизоляцию и, подняв примерно на 50 мм на стену дымохода, закрепляют специальным термостойким скотчем. Таким образом обеспечивается дополнительная надежность узла примыкания.
• После монтажа покрытия обустраивают наружный фартук, который больше необходим для декоративности, нежели защиты.
• Устанавливают его так же, как и внутренний, только для закрепления наружных планок стенки трубы не штробят. Фактически нижний фартук в обход трубы металлочерепицей оказывается зажатым между ее слоями, исключив попадание влаги под кровлю.

Круглый (овальный) выход ↑

Обеспечить надежную защиту примыкания для круглого выхода – более сложная задача. Поэтому был разработан специальный элемент – проход дымохода.Это комбинированный элемент, в состав которого входит плоское основание из стали и эластичный колпак на трубу дымохода. На нем отмечены переходные диаметры. Компоненты прохода герметично соединены между собой.

В изготовлении колпаков используется резина EPDM или силикон, которые имеют повышенные показатели термостойкости. Силиконовые можно использовать при температурном режиме минус 75°С до плюс 260°С, из EPDM – минус 55°С до плюс 135°С. Благодаря их эластичности примыкание надежно изолируется. Для большего эффекта рекомендуется на проходном колпаке выбирать кольцо, меньшее чем диаметр сечения трубы где-то на 20%, и подрезать его на этом уровне.

Совет

Проходные элементы подходят и для обустройства любой детали круглого сечения, которое выводится на крышу, скажем, вентиляции.

Процесс установки прохода выполняют в таком порядке:

• На кровельном покрытии необходимо вырезать отверстие соответствующего диаметра.
• Смочив элемент жидким мылом, его натягивают на трубу.
• Уплотнительному элементу путем надавливания к основанию придается форма металлочерепицы.
• Для фиксации элемента применяют саморезы, предварительно нанеся под ее края герметик. Винты располагают на расстоянии 35 см друг от друга.

Совет

При желании проходной элемент  для металлочерепицы возможно изготовить самому. Однако, нужно учесть, что выполненная подобным образом разделка крыши должна соответствовать всем строительным нормам и правилам

Установка проходного элемента для металлочерепицы Master Flash



© 2019 stylekrov.ru

stylekrov.ru

Проход дымохода и вентиляции через кровлю из металлочерепицы

При выполнении проекта строительства частного дома особое внимание необходимо уделить проходным узлам, через которые будет выводиться дымовая труба.

Одним из важнейших узлов считается проход канала через крышу, выполненную из металлочерепицы. От качества монтажных работ и герметичности упомянутого элемента во многом зависит пожарная безопасность всей верхней конструкции здания.

Для правильного создания проекта необходимо обратиться к существующим нормативным документам, где указаны все требования, предъявляемые к трубному устройству для отвода дымовых газов.

В большинстве случаев проходной узел планируется совместно со строительством всего жилища. Однако бывает так, что необходимо вывести дымовой канал через готовое покрытие из металлочерепицы. Обычно эта потребность возникает в следующих случаях:

• замена кровли;
• капитальный ремонт;
• установка нового отопительного устройства.

Основные требования

Прежде чем приступить к созданию прохода для дымового канала через кровлю из металлочерепицы, нужно ознакомиться с основными требованиями, которые предъявляются к данным работам. Причем само покрытие может быть сделано из любого материала. В перечень необходимых правил включены:

• пожаробезопасность;
• герметичность.

Во избежание возгорания дымоходной трубы, проходящей через кровлю, покрытую металлочерепицей, требуется выполнить несколько операций.

Во-первых, провести тщательную изоляцию всех горючих материалов.

Во-вторых, установить трубное устройство так, чтобы оно не соприкасалось с другими элементами крыши.

Проход вертикального канала через металлочерепицу всегда делается сквозным, поэтому его нужно обязательно хорошо промазывать специальным герметиком, чтобы не возникла протечка крыши.

Обход канала из кирпичной трубы, установка нижнего фартука

В процессе монтажа системы примыкания кровельщик сталкивается с определенными проблемами, которые требуется обязательно решить:

1. Нужно захватить воду, стекающую по скату, сделанному выше трубы. Необходимо создать ей направление мимо дымохода и затем выпустить на другой скат, расположенный ниже.
2. Вода не должна попасть в дом. Требуется обеспечить ее стекание по трубе, направленной на крышу. Для решения проблемы изготавливается металлический фартук (жестяной оклад). Он располагается на поверхности кровли и дымохода. Причем этот элемент должен быть выше крыши примерно на 20 см. Перед началом работы трубу нужно обязательно оштукатурить. После изготовления обхода подойти к этой стороне дымового канала не представляется возможным.
3. По бокам трубы важно сделать гидроизоляцию. Специальный водоотводящий желоб встраивается в скат над задней гранью. Возвышение должно быть не более 0,8 м.
4. Проход трубы через кровлю дополнительно закрывается обрешеткой.
5. Прежде чем начать монтировать нижний фартук, необходимо накрыть решетчатую конструкцию металлочерепицей. Чтобы выполнить такую работу, листы, касающиеся дымохода, с каждой стороны обрезаются строго по контуру. Затем их нужно разрезать по ширине всего листа, выдерживая 50 мм от самого первого участка, расположенного выше вертикального канала.
6. На боковых сторонах дымоходной трубы чертятся линии, выдерживая расстояние от кровли в пределах 150 мм. Затем все полосы соединяются, создавая общий контур. С помощью такого нехитрого способа вычисляется точная высота подъема обоих фартуков.
7. Прямо по начерченной линии с помощью болгарки делаются 2-миллиметровые штрабы. Наружная поверхность дымоходной трубы прорезается с применением специальных электрических инструментов исключительно по кирпичу.
8. Готовая плоскость очищается от мусора, промывается водой.
9. После высыхания сделанные штрабы заполняются силиконовым герметиком.
10. К дальнейшей работе подготавливаются планка примыкания и детали фартука. В полимерный состав вставляется край кровельного элемента. Конструкция фиксируется саморезами.
11. Аналогично поступают с другими деталями фартука. Их соединяют в одно целое и крепят шурупами к металлочерепице.
12. На заключительном этапе проход вертикального канала закрывается специальным галстуком. Он изготавливается из металлического листа, который крепится к нижнему торцу фартука. Молотком загибаются его края. Благодаря этой детали проход трубного устройства всегда остается сухим, жидкость направляется прямо к водостоку.

Система наружного фартука на участке примыкания к дымоходной трубе

На следующем этапе осуществляется монтаж основного покрытия над верхним фартуком, а также смонтированным галстуком.

Листом черепицы закрывается обход дымового канала. Причем этот элемент должен разместиться на планку примыкания, слегка лечь на нижнее основание, заслонив первый верхний участок дымохода.

В результате установленный внизу фартук зажимается слоями металлочерепицы. Таким образом исключается попадание воды в подкровельное свободное пространство.

Когда обход трубы на кровле завершен, можно приступать к монтажным работам по фиксации наружного фартука.

В этом случае такая деталь выполняет не защитную, а, скорее, декоративную функцию.

Крепление наружного фартука должно производиться по технологии, аналогичной установке нижнего элемента. Единственное отличие состоит в фиксации планки примыкания. В этом случае не нужно ничего штробить. Фартук просто крепится саморезами прямо к кирпичу. Затем деталь можно заштукатурить или обработать влагостойким герметиком.

Как нужно обустраивать проход стальной трубы через кровлю

Довольно часто кровельщикам доводится решать одну важную проблему, которая заключается в правильности обустройства прохода круглой дымовой трубы, выполненной из жести, через крышу из металлочерепицы с хорошо сделанным утеплением.

Прежде всего, необходимо создать защиту кровельного пирога. Мастера советуют в таких случаях размещать горючие материалы вдали от дымоходной трубы, выдержав расстояние более 13-25 см.

С этой целью выполняется проход, имеющий форму деревянного короба, который отделяет трубу от кровельного покрытия. Свободное пространство между дымоходом и закрытой полой конструкцией закладывается специальным теплоизолятором.

Ниже представлена технология примыкания трубы, имеющей круглую форму:

1. Гидроизоляционные материалы надрезаются в виде конверта.
2. Торцы полотен прибиваются к стропилам обычными гвоздями.
3. Обрешеткой плотно прижимается гидроизоляционная пленка, покрывающая кровлю.
4. Пароизоляционный слой будет служить основанием для укладки отделочного материала.
5. С целью создания оптимальной защиты утеплителя участок примыкания пленки и стенок короба закрывается клейкой лентой.
6. Металлочерепица размещается на рабочую поверхность.
7. Дымоход фиксируется хомутом, который крепится гибкой термостойкой прокладкой. В результате соединение канала с фартуком получается довольно герметичным.
8. Выполняется надежное крепление жестяного оклада на кровле. Для установки круглых труб нужные детали приобретаются в магазине, однако при желании все можно изготовить самостоятельно.

Как сделать на кровле проход вентиляции

Если в верхнем элементе покрытия здания правильно сделана общая вентиляция, такое жилище будет служить вам долгие годы.

В доме конденсат появляется при циркуляции горячего воздуха непосредственно внутри помещения, в результате чего на чердаке повышается влажность. Она разрушает стропильную систему, а также может нанести непоправимый ущерб кровельному пирогу.

Чтобы этого не произошло, необходимо установить принудительную вентиляцию. На современном рынке такие системы представлены в большом количестве. Для создания на крыше из металлочерепицы вентиляционной шахты требуется выполнить несколько технологических операций, включая следующее:

1. Проходная деталь укладывается на металлическую крышу.
2. Затем она обводится по всему контуру.
3. Металлочерепица прорезается строго по начерченной линии.
4. Резиновый уплотнитель, входящий в комплект изделия, прикручивается к металлическим уголкам с помощью шурупов или саморезов. Поверхность обильно покрывается силиконовым герметиком.
5. Проходная деталь вентиляции по всему контуру уплотняется резиной, затем прикручивается шурупами к крыше.

Где не стоит монтировать дымовой канал

Проход можно устанавливать только в определенных местах. Профессионалы не рекомендуют заниматься его монтажом на следующих участках:

1. Около мансардных окон. При сильных порывах ветра в чердачном помещении возможно появление запаха угарного газа. К тому же в комнату всегда будет попадать ядовитый дым.
2. Рядом с ендовой.
3. На стыке, соединяющем два ската. Они образуют внутренний угол, который не позволяет создать плотное соприкосновение с дымоходом. Сделать это довольно сложно, хотя такая работа не всегда приводит к положительному результату. Кроме того, появляется снеговой карман больших размеров.

Запрещается жесткое крепление дымоотвода. Если вдруг целостность кровли будет нарушена, это может привести к повреждению дымовой трубы и, как следствие, к возникновению пожара.

Заключение

Чтобы сделать проход вертикального канала через металлочерепицу, потребуются точный расчет и аккуратное выполнение. Подобная работа отличается повышенной трудоемкостью, поэтому если у вас нет опыта, стоит обратиться к профессионалам, которые сделают все качественно и быстро.

Похожие статьи:

vseprotruby.ru

Как вывести трубу через крышу из металлочерепицы: примыкание, проход, заделка

Представить себе любой жилой дом без труб на крыше невозможно. Такая кровля будет иметь незаконченный внешний вид. Конечно, сегодня уже не используют печи, но без труб все равно обойтись невозможно. Когда вы планируете свои работы по возведению новой кровли или ремонту старой, то следует продумать технологию установки этого компонента. А как вывести трубу через крышу из металлочерепицы? Как сделать так, чтобы было красиво, надежно и безопасно?

Подготовительная работа

Проход трубы через металлочерепицу, как и через любой другой материал для покрытия крыши – это сложная задача. На этапах ее выполнения можно столкнуться с множеством трудностей. Во-первых, проход трубы создаст дополнительные опасные места на кровле, которые нарушат герметизацию. Во-вторых, необходимо обязательно подумать о пожарной безопасности. Труба от нагревательных систем горячая. Проходя сквозь кровельный пирог, она может вызвать пожар.

Поэтому, прежде чем вывести дымоход через металлочерепицу, следует провести ряд подготовительных мероприятий. В первую очередь определяется место. Тут следует воспользоваться следующими рекомендациями, указанными в СНиП:

• Труба дымохода не должна быть расположена рядом с окнами мансардного этажа;
• При определении места нужно ориентироваться на расстояние от конька. Если это значение менее полутора метров, то труба должна быть выше на 50 сантиметров вершины крыши покрытой металлочерепицей. При расстоянии от конька от 1,5 до 3 метров, вершина дымохода делается вровень с ним. Если это значение более трех метров, то проводится условная линия от конька под углом в 10 градусов к горизонту;
• нельзя устанавливать трубу на крыше покрытой металлочерепицей и любым другим материалом в месте, где расположена ендова или ближе метра от нее.

Проход дымохода через металлочерепицу и кровельный пирог – это место риска возникновения возгорания. Поэтому, нужно сделать так, чтобы с трубой не соприкасались легковоспламеняемые материалы. В строительных рекомендациях указаны расстояния, на которые следует убрать утеплитель, гидроизоляцию и даже обрешетку. Если труба кирпичная, бетонная или керамическая с теплоизоляцией, то это значение равно минимум 13 сантиметров. Если дымоход сделан из керамики и не имеет теплоизоляции, то расстояние увеличивается до 25 сантиметров.

Чтобы обеспечить безопасность делается специальный короб или фартук. Его можно сделать самостоятельно или приобрести вместе с металлочерепицей. Последний вариант более выгодный. Он позволит вывести трубу более безопасно, при этом обеспечив лучшую тепло- и гидроизоляцию. Плюс к этому отделка дымохода заводскими материалами снаружи не испортит внешний вид крыши.

Работа по монтажу

Проход трубы через крышу из металлочерепицы нужно выполнять строго по правилам. Технология во многом зависит от формы дымохода. А как вывести через покрытие из металлочерепицы круглую трубу? Эта работа выполняется в следующей последовательности:

1. После выбора места вырезаем участок металлочерепицы. Делать это нужно с использованием ножниц по металлу, чтобы не повредить полимерный защитный слой.
2. Также следует поработать со слоями кровельного пирога. Гидроизоляцию и теплоизоляцию лучше резать в виде конверта, крест на крест. В этом случае края можно подогнуть вокруг и заделать. Такой способ улучшит тепло- и гидроизоляцию выхода трубы на крышу.
3. Производитель вместе с круглыми дымоходами предлагает специальные проходные элементы. Они позволяют провести трубы через кровельный пирог под металлочерепицу с минимальными потерями в тепло- и гидроизоляции. Проходные элементы представляют собой эластичные колпак, выполненный из специальной резины, со стальным основанием.
4. Вначале устанавливается труба на крышу. Далее, смочив предварительно в мыльном растворе, на нее надевается эластичный колпак. Чтобы труба на крыше из металлочерепицы была хорошо герметизирована, диаметр насадки должен быть меньше дымохода процентов на двадцать. В этом случае придется немного подрезать эластичный колпак, зато он будет плотно сидеть на своем месте.
5. Стальное основание прикручивается к металлочерепице с помощью саморезов. При этом монтаж нужно проводить с применением герметика. Его слоем нужно обойти весь вырезанный в металлочерепице круг под дымоход.

Установить вывод трубы на крышу, сделанный в заводских условиях достаточно просто. Плотная резиновая насадка не даст влаги просочиться внутрь. Но вот для холода преграды не будет. Если крыша сделана с утеплением, то такую же операцию нужно провести и с проходом трубы через кровлю. Чтобы его заделать используется негорючий материал. Лучше всего для этого подходит базальтовая минеральная вата, температура ее плавления более 800 градусов.

Как быть с квадратной трубой

Если в вашем доме дымоход выполнен из кирпичной кладки, то все работы будут выполняться еще в процессе монтажа крыши, до ее покрытия металлочерепицей. С самого начала стропильная система выставляется так, чтобы ее элементы были не ближе 13-15 сантиметров от стен трубы. То же самое относится и к кровельному «пирогу».

Проход через покрытие из металлочерепицы выполняется следующим образом:

• На нужном участке кровельного материала делается вырез. Так как металлочерепица не горит, то делать большие щели не нужно. Для монтажа используются заводские планки примыкания. Именно по их размерам и нужно подгонять величину щели между металлочерепицей и трубой;
• После укладки кровельного материала следует подготовить дымоход, а точнее его наружные стенки, для дальнейшей работы. Укладывается планка примыкания и на кирпичной кладке делается отметка. По ней, с помощью болгарки, выполняется канавка, глубиной до 1,5 сантиметров. Делать это нужно непосредственно по самому кирпичу, а не по кладочному шву. Канавка должна быть слегка направлена вверх;
• Далее укладываем планки примыкания. Начинать эту работу нужно с верхней, обращенной к карнизу. Далее, соблюдая нахлест в полтора сантиметра, укладываются остальные три, делая обход всей трубы;
• Планки крепятся с помощью саморезов к самой металлочерепице или к элементам обрешетки. Расстояние между точек крепежа делается в пределах 15-30 сантиметров;
• Для того, чтобы влага не попала под кровельный материал, специалисты рекомендуют дополнительно смонтировать галстук. Он представляет собой треугольник из жести или нержавейки. Основание галстука укладывается под планку примыкания трубы. Боковины имеют невысокие бортики, направляющие влагу в нужное место. Вершина галстука должна заходить на следующий лист металлочерепицы;
• Дополнительно можно сделать нижний фартук. Он служит для декоративных целей. Его монтируют так же, как и планки примыкания. Только при этом штробить кирпичную трубу не нужно. Нижний фартук крепится саморезами к листу металлочерепицы.

Лучше всего, если планки примыкания приобретены у того же производителя, что и материал для покрытия крыши. В этом случае они будут повторять профиль металлочерепицы, а значит, монтаж пройдет без особых проблем.

Но такие элементы можно сделать и своими руками. Для этого используется листы оцинкованного железа, нержавейки или алюминия. Материал режется на нужные заготовки. Далее, его загибают под заранее выверенным углом. Такая работа обойдется дешево, но потребует от вас навыков в обработке металла.

Дымоход на крыше из металлочерепицы или любого другого материала нужно тщательно герметизировать. Здесь много щелей, поэтому велика вероятность протечки. Проводится заделка всех швов с помощью герметика. Также можно вывести подкровельную гидроизоляцию непосредственно на трубу, сантиметров на пять. Только использовать для этого полиэтиленовую пленку нежелательно. Материал должен иметь высокую температуру плавления.

Видео по теме:

А какой герметик лучше всего использовать? Производители предлагают термостойкий и жаростойкий вариант. Первый имеет в своем составе силикон. Такой герметик легко выдерживает нагрев до 300 градусов. Жаростойкий состоит из силикат и ему не страшен жар и в 1600 градусов. И такой вариант можно считать избыточным для герметизации прохода трубы через металлочерепицу. По этой причине часто применяют термостойкий или силикатный герметик.

Посмотрите еще статьи:

kryshagid.ru

выход сэндвич трубы, как вывести, провести, герметизация

Содержание:

Главная цель при выводе дымоотводной трубы на крышу заключается в том, чтобы при этом была обеспечена надежная пожарная безопасность: это подразумевает использование негорючих изоляционных материалов. Кроме того, проход трубы через крышу из металлочерепицы должен отличаться особой герметичностью.

Как вывести через кровлю квадратную или прямоугольную трубу

Когда выполняется проход сэндвич трубы через металлочерепицу, герметичность перехода обеспечивается при помощи специального внутреннего фартука:

• Для приобретения планок примыкания верхнего и нижнего типа следует отправиться в специализированную точку продажи. Нижняя часть изделия прокладывается по поверхности дымоотводной трубы, разметка верхней кромки происходит после оформления нижней.
• Штробу нужно подобрать, ориентируясь на отметку: делается она глубже 15 мм, с небольшим верхним уклоном.
• После уборки всего образовавшегося мусора саму штробу можно промыть водой.
• Внутренний фартук устанавливается, от нижней части дымоотводной трубы, с постепенным движением вверх.
• Планки монтируют внахлест, в пределах 150 мм: именно такие параметры позволят обеспечить достаточно надежную герметичность стыковки.
• Для заливки краев доборных элементов, устанавливаемых в штробе, используется специальный герметик: для подобной заливки разрешается применять исключительно теплостойкие материалы.
• Под нижней частью установленного фартука проводится монтаж плоского металлического листа, направленного вниз: с его помощью осуществляется отвод воды. Чтобы выполнить бортик, потребуется наличие молотка и плоскогубцев.
• Фартук по верхней части обкладывается металлочерепицей, вдоль очертаний дымохода. Далее нужно оформить наружный фартук, для чего применяются верхние примыкающие планки. В основном он выполняет декоративную функцию, а устанавливается точно также, как и внутренний. Отличается лишь участок крепления верхних кромок: в данном случае это – поверхность дымохода. Таким образом, нужда в оформлении штробы отпадает сама собой.

Организация вывода круглой трубы через металлочерепицу

Как вывести трубу через крышу из металлочерепицы, если дымоотвод имеет круглую форму? В отделах, где представлен набор кровельных материалов, нередко наличествуют специальные проходы для дымоходов: обычно найти подобные изделия можно в каждом строительном магазине. Такие готовые проходы заметно облегчают задачу по организации выведения трубы через потолочное перекрытие. Далее происходит изготовления фартука, с последующей его фиксацией на кровле.

Важно избегать скрепления фартука и жесткой дымоходной конструкции. Это делается для предотвращения деформирования изделия по причине таких явлений, как температурное расширение крыши, или усадочные явления конструкции. Придерживаться этих рекомендаций нужно в обязательном порядке. Фартук и дымоотводная труба обычно образуют зазор, для маскировки которого применяют специальный хомут (для его фиксации лучше применить эластичную термостойкую прокладку).

Наиболее оптимальные участки кровли для организации проходов для дымоходной трубы

Где лучше всего спланировать выход трубы через металлочерепицу? С учетом специфики установки примыкающего узла, лучше всего разместить проем на кровельном коньке. Такое размещение обезопасит поверхность крыши от таких неприятных явлений, как снеговые карманы. Кроме этого, герметизация трубы на крыше из металлочерепицы в таком случае бывает на порядок надежнее. При этом важно помнить, что данный способ монтаж сопряжен с определенными трудностями. К примеру, при создании проекта важно предусмотреть наличие разделенной балки конька, либо же полное ее отсутствие. В первом случае устанавливаются дополнительные опоры под стропила, приводящие к затруднениям при эксплуатации чердачного помещения.

Как провести трубу через металлочерепицу другим способом?  Это можно сделать недалеко от кровельного конька, по скату. Организация примыкания в таком случае не вызывает никаких сложностей, ведь снежные карманы на данном участке просто не смогут образоваться. Если труба через металлочерепицу выводится там, где пересекаются скаты, то для оформления качественного примыкания придется преодолеть немало сложностей. Рекомендуется применять другие варианты прохода, а этот рассматривать только в исключительных случаях.

Вывод трубы через потолочное перекрытие должен выполняться не спеша, с соблюдением необходимых мер предосторожности. Важно также заранее заготовить необходимые материалы и инструменты.  В противном случае, работа может быть выполнена не просто некачественно, но с повреждениями конструктивных элементов и перекрытий. Рекомендуется при проведении подобных робот своими руками неукоснительно соблюдать инструкцию, тогда хороший результат обеспечен.

trubaspec.com

монтаж вокруг трубы, примыкание металлочерепицы к трубе

В конструкции металлической кровли одним из самых проблемных и сложных узлов является проход трубы через металлочерепицу.

Данному элементу всегда уделяют особое внимание, как проектировщики и установщики котельного оборудования, так и сами кровельщики. Несколько общих рекомендаций

Сначала о вариантах расположения прохода.

1. Специалисты каминного, печного и котельного оборудования советуют располагать дымоход и его проход на крышу поближе к коньку.
   Так основной участок трубы не будет размещен в холодной зоне, это существенно понизит опасность оседания конденсата и его проникновение внутрь дымохода.
2. Кровельщики рекомендуют выводить дымоходную трубу и ее проход прямо через конек.
   Так облегчается монтаж к перекрытию узла примыкания, пресекается образование снеговых карманов в холодный сезон, а, следовательно, исключается опасность протечек в данной зоне.
3. Удачный вариант прохода печной трубы — ее размещение на скате около конька (см. монтаж конька металлочерепицы). Чтоб защитить дымоход от атмосферных осадков, его устье надо укрывать особым зонтом, который делается из основного кровельного материала.
   Но, если дымоходная система подключается к котельному оборудованию, использовать зонт не рекомендуется. Небольшая температура продуктов топливного сгорания не даст легко уходить газам, когда те встретят препятствие на своем пути.

Обратите внимание!

Один из самых сложных случаев, когда проход дымохода через металлочерепицу организуется через утепленную кровлю, представляющую собой «слоеный пирог».

При этом вывод трубы лучше всего смонтировать с помощью отдельного короба.

Участок вокруг дымохода должен быть заполнен негорючим утеплителем, например, минеральной ватой с повышенной плотностью.

Узел прохода через кровлю выбирается в зависимости от сечения дымохода, ведь он может быть квадратным, прямоугольным, круглым либо овальным.

Как организовать проход  прямоугольной или квадратной трубы на кровле из металлочерепицы

Монтаж защитного фартука вокруг печной трубы

Чтобы примыкание металлочерепицы к трубе, квадратного либо прямоугольного сечения,было герметичным, на скате кровли делается внутренний фартук.

Для этого используются верхние и нижние планки примыкания.

Нижняя планка прикладывается к стенам дымохода, далее отмечается ее верхняя кромка.

По отмеченной линии выбирается штроба, глубиной не меньше 1.5 см, имеющая  небольшой наклон вверх. Когда закончите данную операцию, уберите пыль, штробу же промойте водой.

Обустройство внутреннего фартука начните с нижней стенки дымохода, затем продолжите на всех остальных стенах.

Не забывайте монтировать планки с нахлестом в 15 см, так вы исключите опасность протечек. Вставленные в штробу края доборных элементов залейте теплостойким герметиком.

Далее под низ фартука заведите плоский металлический лист, необходимый для стекания воды. Направьте его или в ендову, или вниз до кровельного карниза. По краю кровли, при помощи молотка и плоскогубцев, сделайте бортик.

Нередко, дополнительно к этим мерам, перед установкой внутреннего фартука, на трубу на 5 см выводится гидроизоляция, срез ее приклеивается скотчем.

В данном случае изоляция должна быть теплостойкой. Место печного входа нужно обернуть специальной пленкой, например — «Экобит».

Далее, сверху внутреннего фартука производится монтаж металлочерепицы вокруг трубы.

Когда сборка финишного покрытия на данном участке будет закончена, можно приступать к обустройству внешнего фартука. Он делается из верхних планок примыкания и играет декоративную роль.

Наружный фартук монтируется таким же образом, что и внутренний, но верхние кромки планок фиксируются непосредственно к стенам трубы, без обустройства штробы.

Следует отметить, что от стропил до дымохода необходимо предусмотреть оптимальное расстояние для хорошей вентиляции.

Совет!

Чтоб кирпич трубы при нагреве не растрескивался, его рекомендуется от влаги защитить, обернув для этого железным листом, имеющим полимерное покрытие.

Оставьте при этом зазор в 2см для вентиляции.

Если используется круглая дымоходная труба, то в месте ее вывода на крышу из металлочерепицы тоже нужно применять ленту «Экобит» или ее аналоги. Она обладает саморасширяющейся основой и герметизирует сквозное отверстие.

Кровельные проходки для сквозных выводов круглого сечения

Кровельная проходка

Применяя кровельные проходки, вы обеспечите надежную герметизацию узлов кровли из металлочерепицы.

Данные доборные элементы используются там, где необходимо обустроить прохождение вентиляции через крышу, смонтировать дымоход либо электрический выход, поставить мачту либо антенну.

При этом монтировать проходки можно на все виды кровельных материалов.

Эластичность, которую имеют эти элементы, дает возможность обеспечить полную герметичность финишного покрытия на кровлях, имеющих самые разные конфигурации.

Помимо этого, проходки эффективно гасят смещения и вибрации, вызываемые давлением снега, расширением и сжатием от сезонных перепадов температур.

Производятся лучшие проходки из резины EPDM либо силикона. Данные материалы не боятся негативного воздействия погодных условий и сохраняют эксплуатационные характеристики при широком спектре температур.

Для силикона это -74º/+260º, для EPDM резины -55º/+135º.

Монтаж кровельной проходки

Далее краткая инструкция о том, как организовать примыкание к трубе металлочерепицы при помощи кровельной проходки.

1. Выберите кольцо уплотнителя, таким образом, чтоб его отверстие было на 20 процентов меньше сечения трубы. По мере необходимости, обрежьте его.
2. Далее, натяните уплотнитель по трубе. Монтаж вам сможет облегчить раствор хозяйственного мыла.
3. Надавите вниз уплотнитель и придайте ему форму, соответствующую основанию крыши. Применяя инструменты, вы можете так придавить кромки фланца, чтобы он расположился плотно к поверхности.
4. Затем нанесите под фланец герметик.
5. Закрепите его кровельными шурупами-саморезами к основанию. Шаг крепежа должен быть около 35 мм.


metallocherepica-pro.ru
