Герметизация печной трубы на крыше из профнастила

При установке печной трубы на кровле здания нарушается герметичность гидроизоляции и повышается риск прохождения влаги при атмосферных осадках. Необходимо знать, как обеспечивается герметизация печной трубы на крыше из профнастила.

Гидроизоляция трубы на крыше

Содержание статьи:

Требования к гидроизоляции

Существуют стандартные требования к гидроизоляции трубы на крыше из профнастила:

  1. Повышенная сопротивляемость воздействию влаги. Кровля постоянно находится под влиянием атмосферных осадков, и гидроизоляция должна быть устойчивой к долговременному испытанию повышенной влажностью и не допускать протекания.
  2. Устойчивость к колебаниям температуры. Кирпичная прямоугольная труба в отопительный сезон может разогреваться до высоких температур, а в сильные морозы гидроизоляция испытывается минусовыми температурами. Последствия таких перепадов не должны сказываться на герметичности. Солнечные лучи также подвергают гидроизоляцию дополнительным испытаниям на прочность, поэтому необходима устойчивость под воздействием ультрафиолетового излучения.
  3. Износостойкость. Элементы, обеспечивающие герметичность кровли на участке дымохода, должны иметь срок надежной службы не меньше, чем другие детали крыши.
  4. Совместимость гидроизоляции с кровлей. Необходимо выбирать самый подходящий способ герметизации трубы, с учетом кровельного материала и конструкции крыши, чтобы не возникали зазоры между дымоходом и настилом.

Последствия некачественной герметизации

При некачественном выполнении работ по герметизации шва в месте примыкания кровли к трубе дымохода возможно протекание влаги в образовавшиеся зазоры, это может привести к следующим негативным последствиям:

  • загнивание деревянного каркаса крыши в результате продолжительного воздействия влаги или его деформация;
  • протекание влаги приводит к образованию конденсата и остыванию трубы, что отрицательно сказывается на тяге в дымоходе;
  • большие объемы жидкости, просочившейся в зазоры после атмосферных осадков, способны нанести большой ущерб внутренней отделке помещений;
  • профнастил подвергается процессам коррозии с нижней стороны, так как эта часть материала защищена не так хорошо, как наружная;
  • намокает утеплитель крыши, это ухудшает его свойства.

Разновидности средств для герметизации

Тем, кто хочет самостоятельно обустроить гидроизоляцию печной трубы, но не знает, чем заделать щель между трубой и крышей, рекомендуется приобрести:

  1. Силиконовый герметик, который выдерживает перепады низких и высоких температур. Он хорошо сочетается практически со всеми видами кровельных материалов. Необходим при заделывании шва в месте примыкания элементов кровли к вертикальным конструкциям и легко наносится при помощи эластичной насадки.
  2. Битумный герметик. Эта современная продукция устойчива к воздействию различных веществ, легко окрашивается и не подвергается старению. Используется для уплотнения различных щелей и стыков в металлической и мягкой кровле.
  3. Акриловый герметик. Используется для изоляции от влаги швов и стыков. Рекомендуется использовать в местах, подверженных вибрации, температурным смещениям, механическому воздействию или звуковым колебаниям. Выдерживает низкие и высокие температуры, имеет высокую влагостойкость.
  4. Полиуретановый герметик. Наиболее надежный материал, обладающий большой долговечностью. Можно легко наносить на различные виды строительных материалов и работать при минусовых температурах. Устойчив к повышенной влажности и колебаниям температур, не меняет свойств под воздействием солнечных лучей.
  5. Лента на основе каучука. Обеспечивает высокую влагостойкость в местах соприкосновения кровли с выступающими конструкциями, устойчива к воздействию различных температур и солнечных лучей, не трескается при пересыхании. Легко наклеивается на стык, достаточно лишь приложить и немного нажать.
  6. Специальные ленты с двухсторонней клеящей поверхностью. Применяются в местах стыков кровельных листов. Можно использовать и для фиксации гидроизолирующего слоя.

Заделка щели

Домовладельцам, которые не знают, как изолировать печную трубу на крыше, но хотят это сделать своими руками, необходимо придерживаться строительных норм и правил. В случае несоблюдения требований придется переделывать работу, а зданию будет нанесен материальный урон. Существуют традиционные методы заделки щелей вокруг дымохода, а также новые технологии.

При использовании традиционного метода следует в нижней части трубы выполнить фартук из оцинкованного листа, его цвет должен совпадать с цветом кровельного материала. Выполнять работы требуется в следующем порядке:

  1. Гидроизоляцию и утепляющий слой, которые были подрезаны при обустройстве дымохода, прикрепить к наружной стене кирпичной трубы и подклеить, используя строительный скотч.
  2. По периметру дымохода оформить неглубокую штробу при помощи болгарки или другого инструмента, предварительно отметив линией. Поместить в углубление верхнюю планку для примыкания.
  3. После завершения процесса установки закрепить планку дополнительно, применив термостойкий герметик.
  4. При оформлении нижнего участка фартука выполнить нахлест в 10-15 см. Оснастить эту часть галстуком из гидроизоляционной ленты, чтобы защитить от протеканий.

Места примыкания внешней планки нужно залить герметиком.

trubyda.ru

Как сделать герметизацию трубы на крыше из профнастила

В частном доме большинство систем обогрева подразумевают наличие топливного котла, работающего на жидком, газообразном или твердом топливе. Несмотря на разные характеристики систем, состоят они из одинаковых элементов: радиатора, трубопровода и дымохода.

Среди дымоходов лучшим вариантом считается вертикальный, который возвышается над коньком. При его устройстве обязательно возникает зона примыкания к крыше, которую необходимо герметизировать. Как бы плотно труба не размещалась к крыше, щель все равно будет. Во время дождя осадки попадут во внутренний слой кровельного материала, тем самым навредив ему. Поэтому заделка зазора между крышей и трубой – это необходимый этап возведения дымохода, пренебрегать которым не следует.

Подготовительные работы

Один из самых популярных кровельных материалов для строительства загородного дома – это профнастил. У него высокая несущая способность, а полимерное покрытие помогает сберечь оцинкованную сталь от появления ржавчины.

Для работы понадобятся:

  • строительный степлер;
  • рубероид или специальная пленка;
  • доски 32 на 100;
  • брус 50 на 50.

Прежде всего, делают все необходимые расчеты. Обязательно учитывается стыковка листов друг с другом внахлест – как по горизонтали, так и по вертикали. Нахлест по вертикали делается с перекрыванием волны. Нахлест будет зависеть от профиля, поскольку шаг волны отличается в разных марках материала. По горизонтали размер нахлеста определяется в зависимости от угла ската кровли. Когда угол до 15 градусов делают напуск более 200 миллиметров; когда угол от 15 до 30 градусов – напуск должен быть от 150 до 200 миллиметров; при угле более 30 градусов выдерживают напуск в 100 – 150 миллиметров.

Делая расчеты также учитывают размеры свеса кровли. На ее величину влияет высота профиля металлического листа – опять же разная в зависимости от марки профнастила. При большой высоте свес также делают большим, поскольку в этом случае есть риск того, что влага попадет под вес.

После этого устраивают пароизоляционный и гидроизоляционный слой. Пароизоляцию делают или используя рубероид, или используя специальную пленку. Материал, используя степлер, крепят к стропилам. Укладку начинают с нижнего края крыши. Такой расклад не позволит влаге попасть к древесине, поскольку верхняя кромка нижнего ряда перекроется нижней кромкой верхнего ряда.

Закончив с укладкой пароизоляционного слоя следует смонтировать обрешетку из досок, пропитав их антисептиком. Сперва к стропилам на гидроизоляционный слой прибивают контробрешетку, сделанную из бруса 50 на 50. После этого прикрепляют доски 32 на 100. Делают обрешетку из профнастила с шагом в 500 миллиметров. Больший угол ската кровли требует уменьшить данное расстояние. Сплошную обрешетку монтируют на дымоходе и других схожих местах.

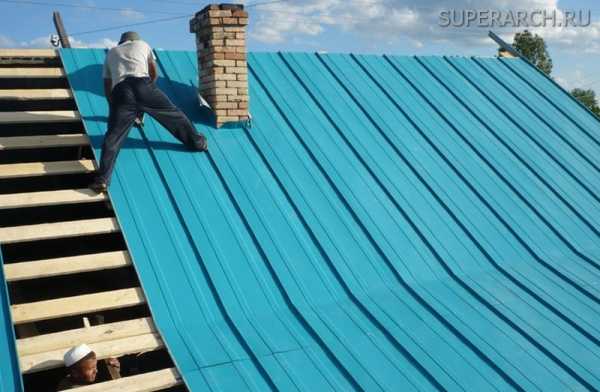

Монтаж профнастила

Для монтажа профнастила понадобятся:

  • электролобзик;
  • листы профнастила;
  • саморезы;
  • шуруповерт.

Важно! Укладку листов начинают с нижнего края крыши. Обязательно делают выпуск для устройства свеса кровли.

Крепят материал к обрешетке с помощью специальных саморезов с резиновыми уплотнителями. На каждый квадратный метр необходимо приблизительно 6 саморезов. Листы монтируют внахлест. После закрепления всех листов на крыше саморезами, на фронтонах устанавливают защиту кровли от ветра. Для этого используют ветровые планки из профнастила. На тех местах, где профлист примыкает к стене дома, необходимо использовать угловую планку, саморезы и силиконовый герметик. Последним устанавливают конек. Коньковые элементы укладывают внахлест 100 – 200 миллиметров, а затем фиксируют в гребень волны, используя саморезы. Шаг крепления – от 200 до 300 миллиметров.

Бывает, что на материале во время монтажа появляются сколы и царапины. Их необходимо обработать с помощью специальной предназначенной для полимерных покрытий краской. Двигаясь по профнастилу наступать следует только на места расположения обрешетки. Чтобы не пораниться при работе с профлистом обязательно используйте перчатки.

Профнастил вокруг трубы у конька

Когда вентиляционная или дымовая труба проходит через конек крыши, профнастил прикрепить к нему довольно просто, а главное, это будет надежно. Такое расположение труб сведет к минимуму возможную протечку кровли и исключит образование снеговых карманов. Но есть и недостаток – такая установка требует разрыва коньковой балки, а также обустройство для нее дополнительной опоры.

Любое обустройство трубы на крыши требует обязательного отведения от нее воды. С этой целью используют специальный фартук из гладкого металлического листа. Цвет этого листа должен совпадать с цветом кровельного профнастила.

Нижнюю часть фартука уплотняют при помощи герметика. Для герметизации примыканий отлично подходят бутил-каучуковые эластичные самоклеящиеся ленты. Верхнюю часть фартука защищают при помощи верхних планок примыкания.

Герметизация трубы на крыше

Для того чтобы загерметизировать трубу на крыше из профнастила понадобятся:

  • шуруповерт;
  • саморезы;
  • герметик;
  • болгарка.

Выведенная на крыше труба дымохода требует ее герметизации, чтобы в щели не попадала вода. При выводе трубы на крышу в сплошном покрытии делают отверстие диаметром немного большим, чем диаметр трубы. Именно поэтому вокруг трубы образуется щель, куда могут попасть осадки – снег или дождь.

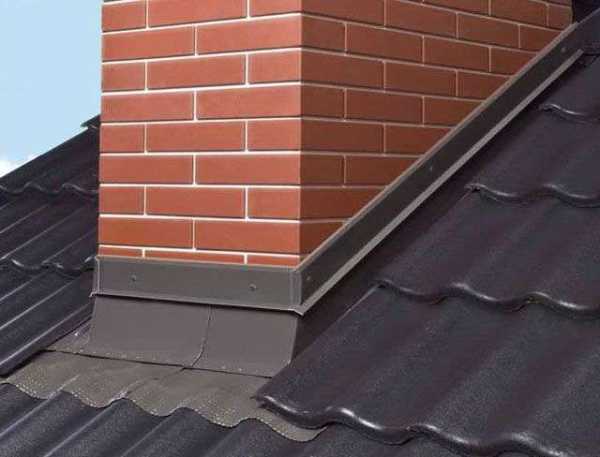

Для герметичного примыкания профнастила к трубе следует соорудить фартук, используя планки примыкания и устанавливая их в нижней части трубы.

Планку первоначально прикладывают к трубе и на ее стенке отмечают контур верхней кромки планки. После этого болгаркой следует пройтись по намеченной линии, образовав штробу.

Установку внутреннего фартука начинают с нижней стороны трубы, заводя в подготовленную штробу край планки. Остальные детали фартука собираются внахлест – он должен быть не меньше 150 миллиметров. Тот край планки, что вставлен в штробу, необходимо покрыть герметиком. При необходимости нижние планки подрезают и прикрепляют саморезами.

После этого под нижний элемент фартука устанавливают галстук – лист материала, обладающий гидроизоляционными свойствами. Установка этого элемента особенно необходима, чтобы отвести воды с вальмовой крыши. Такая крыша отличается своей конструкцией, состоящей из двух соединенных элементов. Первый – это два ската, не отличающихся от тех, что используют на других крышах. Второй – это тот элемент, который придает крыше неповторимость. Поскольку в длину скаты не могут закрыть всю площадь дома, с помощью двух боковых вальмов закрывают оставшуюся часть.

На вальмовой крыше монтаж галстука делают так, чтобы вода шла в расположенные на ней водосточные конструкции. После этого поверх галстука и фартука укладывают кровельный материал и сверху на него устанавливают еще один наружный фартук. Его монтируют, как и внутренний фартук с одним небольшим отличием: верхние планки в штробу не вводят, они просто примыкают к трубе.

Дополнительные варианты заделки трубы

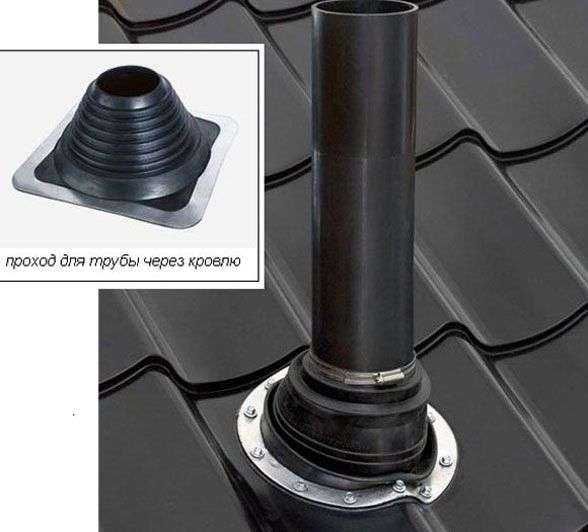

Довольно популярным методом герметизации трубы является установка насадки «Мастер-Флеш». Ею герметизируют различные соединения, используют для защиты вывода труб дымохода, вентиляции, антенн. Насадка выполнена из силикона или специальной резины и сделана в форме ступенчатой пирамиды. Основание у нее двухслойное – в нижней части оно из алюминия, а в верхней – из высококачественного силикона.

Данную насадку чаще всего используют, чтобы заделать печную трубу. При этом не важно из какого кровельного материала сделана крыша. Насадку легко монтировать, она устойчива к атмосферным воздействиям и довольно долговечна. На нее не влияет ультрафиолет. Такая насадка подходит под одиннадцать труб различного диаметра.

Дополнительная защита

Любой из методов заделки труб является эффективным, однако, возможны небольшие зазоры. Если они все же остаются, то их заделывают специальным герметиком на основе силикона. В том случае, если это печная труба, то для ее герметизации используют только термостойкие герметики.

Если швы протекают, то их заделывают медной или алюминиевой самоклеющейся лентой. У такой ленты клеящийся слой сделан из модифицированного битума, а также покрыт силиконовой пленкой. Сперва очищают место, где планируется прикрепить ленту, потом ленту освобождают от защитного слоя. Ленту с силой прижимают к подготовленной поверхности. Главное, что она хорошо крепится к любой поверхности – дереву, пластику, металлу и любому другому.

Заключительный этап – это защита кровли от стекающей по трубе влаги. Когда дымоход сделан из кирпича нет необходимости в дополнительной защите. Если это труба из асбестоцемента или металла, то рекомендуется установка зонтика для отвода воды. Его сперва выкраивают из картона, примеряют и подгоняют по размеру. После этого две детали вырезают из металла и зонт устанавливается, стянув обе половинки с помощью хомута. В заключение зазоры между деталями зонта и трубой замазывают герметиком.

К герметизации крыши нужно отнестись ответственно, чтобы исключить протекание, от которого могут отсыреть утеплитель, балки и стропила. А ведь начав гнить, они могут нарушить общую конструкцию крыши.

superarch.ru

Отделка дымохода на крыше профнастилом

Где следует расположить трубу на крыше
Герметизация кирпичных дымоходов
Зашивка труб над кровлей
Материалы для зашивки печных труб
Облицовка дымоходных труб и специальные колпаки
Отделка дымоходов — как правильно обшить

Часть труб, которая возвышается над поверхностью кровель, постоянно подвергается внешним нагрузкам, поэтому им нужно обеспечить защиту. Для недопущения снижения функциональности кровельного пирога, герметизацию крыши следует сделать качественно. Также значение имеет внешний вид труб, который должен соответствовать архитектурному облику домовладения.

На каждой кровле частного дома можно увидеть несколько типов труб – дымовых и вентиляционных. Отделка трубы на крыше предполагает выполнение обязательной герметизации в точках соприкосновения кровельного покрытия с вертикальными поверхностями, защиту каналов от атмосферных осадков и термоизоляцию дымохода. Кроме этого, имеет значение эстетическое оформление мест вывода на кровлю.

Где следует расположить трубу на крыше

По мнению профессионалов, место, в котором труба выходит на крышу, должно располагаться как можно выше. Идеальным решением является конек, поскольку это наивысшая точка на кровле. Здесь тяга будет максимальной, а монтаж гидроизоляции проще.

Также важен следующий момент – чем дальше от конька находится дымоход, тем его нужно делать выше. Это обстоятельство не украшает крышу и в тоже время усложняет конструкцию.

Дымоходы могут иметь весьма затейливую форму.

Как сделать отделку трубы на крыше – варианты обшивки

Примером служит крыша замка Шамбор, расположенного на Луаре. Она представляет собой настоящий шедевр, поскольку на ней установлено большое количество невероятно красивых дымоходов.

Форма труб влияет на аэродинамические характеристики. Установленные на их оголовок колпаки немного понижают силу тяги. Любые выступы, имеющиеся на обшивке труб, находящиеся в их верхней части, препятствуют созданию нормального уровня вентиляции.

Идеальной формой трубы считается конструкция, сужающаяся кверху, при этом на нее нужно устанавливать не слишком большой и низкий колпак. Для сохранения силы тяги на оголовке труб не должно быть большое расширение.

Нередко возникает потребность в выводе над кровлей одиночной вентиляционной трубы. Например, вентиляцию, идущую от канализационного стояка, следует размещать отдельно. Это нужно, чтобы не допустить перехлеста с потоками воздуха от жилых помещений в результате возникновения обратной тяги.

В данном случае лучшим решением будет использование вместо кирпичной кладки вентиляционных пластиковых либо металлических выходов, которыми укомплектовывают многие виды новых кровельных систем.

Эти выходы:

  • выглядят эстетично;
  • отличаются герметичностью и надежностью,
  • регулируются по высоте;
  • хорошо защищают от осадков.

Герметизация кирпичных дымоходов

Прежде всего, выход вертикальных труб на поверхность кровли нужно сделать герметичным. Это начальный и главный этап отделки дымоходов на крыше.

Еще относительно недавно, согласно государственным стандартам, следовало делать над кровлей расширение кирпичной кладки. Это требовалось для того, чтобы подвести под нее кровельный материал с целью герметизации стыка. Для обеспечения изоляции соединения под выступ кладки укладывали металл. В результате надкровельный отрезок трубы получался тяжелым и выглядел непривлекательно.

В настоящее время после появления новейших изоляционных технологий и материалов расширять кладку уже не требуется. Кирпичную трубу можно делать прямой, без выступа. Все без исключения гидроизоляционные пленки вне зависимости от конструкции кровли нужно заворачивать на кирпичную кладку. При этом битумные материалы применять для дымоходов недопустимо, следует пользоваться негорючими эластичными лентами.

Когда выполняется отделка печной трубы на крыше, вокруг нее необходимо уложить защитный фартук. Этот элемент изготавливают из оцинкованного металла, имеющего полимерное покрытие. В случае необходимости под фартуком укладывают герметизирующую ленту — это гибкое изделие продают в комплекте с кровлями, она бывает разного цветового решения.

Производят такие ленты на основе алюминиевой фольги, они имеют самоклеющийся битумно-полимерный слой, иногда состоящий из свинцовых пластин. При изготовлении фартуков для дымовыводящих конструкций задействуют исключительно негорючие материалы.

Самым надежным решением принято считать сочетание металлического фартука и герметизирующей гибкой ленты. Если в процессе кладки паз заранее не был выполнен, тогда желательно прорезать в ней штробу, чтобы завести металл в углубление. Но это делать необязательно.

Отделка трубы дымохода на крыше предусматривает, что фартук в ее нижней и боковой части нужно располагать над покрытием кровли, а верх необходимо заводить
под покрытие. Место примыкания элемента к кладке следует обрабатывать прозрачными силиконовыми герметиками. Также следует не забывать о нанесении этих составов в шов.

Зашивка труб над кровлей

Выполняют ее в определенных случаях:

  1. Кладка была выложена из некачественных материалов и имеется опасение, что кирпич может не выдержать атмосферных нагрузок.
  2. При достаточной высоте трубы отсутствует требуемая сила тяги. В таком случае прежде, как обшить дымоход, нужно уложить слой теплоизоляции. Для дымоотводящих конструкций используют негорючий материал, которым является базальтовая вата.
  3. Когда на крышу можно вывести лишь пластиковые воздуховоды, имеющие легкий вес, тогда отсутствует необходимость в выполнении кирпичной кладки. Вместо этого сооружают прочный каркас, коммуникации проводят внутри него, а снаружи после укладки утеплителя делают зашивку.

Материалы для зашивки печных труб

Особенности выполнения такой работы заключаются в следующем:

  1. До того, как обложить трубу дымохода, нужно соорудить каркас, предназначенный для крепления материалов и монтажа теплоизолятора. Для вентиляционных труб подойдет деревянный брусок сечением 4х4, 5х5 сантиметров, обработанный антисептиками, или металл, а для дымоходов используют металлический профиль, который обычно задействуют при работе с гипсокартоном. Применяют дюбеля из металла, а не из пластика.
  2. В работе удобно использовать оцинкованный профиль для ГКЛ. Дело в том, что утеплитель хорошо ложится в промежутки, имеющиеся между профилями.
  3. Самым недорогим и аккуратным материалом при выборе, чем закрыть дымоходную трубу на крыше, можно назвать оцинкованный лист металла, покрытый полимером.
  4. Металлическая обшивка дымоходной конструкции является дешевым и аккуратным решением. Для крепления в этом случае используют шурупы с шестигранной головкой и прокладкой из резины.
  5. Даже сайдинг можно задействовать для зашивки, но только труб вентиляции, поскольку это горючий материал.

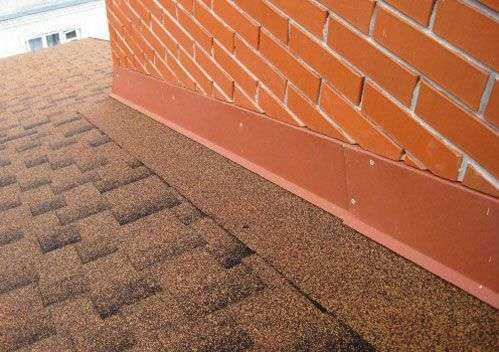

  6. Если на кровле уложена гибкая черепица, ею же можно и облицевать обшивку. Сначала делают каркас, после чего используется ОСП или ЦСП, и только потом клеят черепицу. Но для дымоходов этот вариант не подойдет.

Специалисты едины во мнении: отделка дымохода на крыше профнастилом наиболее оптимальный вариант.

Облицовка дымоходных труб и специальные колпаки

Одним из способов отделки является облицовка. Для этого используют природный или искусственный камень, но данный вариант не практичен. Объясняется это тем, что часто с некачественного кирпича срывается облицовка, при этом вместе с верхним слоем керамики, что портит кровлю. Если же кирпич качественный и красивый, закрывать его нет смысла.

Когда обшивка тяжелая, ее следует зафиксировать не только с помощью клеевого состава, но и метизами. Для этой цели задействуют металлические скобки или дюбель — гвозди напрямую через каменные плитки.

Чтобы защитить вентиляционные каналы от атмосферных неприятностей на оголовках труб устанавливают защитные колпаки. Они снижают силу тяги, поэтому их размер не должен быть чересчур большим. При этом расстояние от верха трубы до нижней точки колпака нужно делать не менее 15 сантиметров. Форма данного изделия и материал его изготовления могут быть самыми разными.

Чтобы защитить коммуникации от попадания в них птиц в отверстиях труб желательно поместить решетку или сетку.

Отделка дымоходов — как правильно обшить

При выполнении отделочных работ необходимо придерживаться противопожарных норм. Газы, выходящие из дымоходных конструкций, имеют очень высокие температуры. Обязательным для всех типов дымоходов является обеспечение достаточной силы тяги.

Одно из главных требований, предъявляемых к отделке дымоходов – применение исключительно негорючих материалов. Поэтому такое решение, как обшить трубу на крыше металлопрофилем, считается лучшим. Когда дымоход установлен рядом с вентканалами, его нужно выводить выше общего колпака.

Сегодня большое распространение получили дымоходы из нержавеющей стали, имеющие внутреннюю термоизоляцию. Их разрешается выводить на крышу без кирпичной кладки, с применением металлического фартука.

Способы отделки каналов, выходящих на кровлю, разнообразны и во многом зависят от предпочтений домовладельцев. Можно обшить трубу профлистом, клинкерным кирпичом, цементно-волокнистыми плитами, известково-цементной штукатуркой, искусственным или натуральным камнем, готовой двухконтурной конструкцией. Последний вариант удобен и имеет привлекательный вид.

Заделка дымоходной трубы на крыше из профнастила

Заделка дымоходной трубы на крыше из профнастила

Где расположить дымоход
Рекомендации по размещению и отделке
Обустройство выхода дымоотводной трубы через крышу из металлочерепицы
Обустройство прохода для квадратной или прямоугольной трубы
Вывод через металлочерепицу круглой трубы

Проектируя и сооружая частный дом, особо внимательно следует отнести к обустройству прохода дымохода через крышу из металлочерепицы. Правильность монтажа проходных узлов напрямую влияет на уровень герметичности и пожарной безопасности крыши.

Где расположить дымоход

Место, где будет выходить дымоход через крышу из металлочерепицы, нужно рассчитать еще на этапе разработки проекта. Через ендовы лучше его не проводить, так как места примыканий в таком случае теряют свою герметичность. Также важно учесть тот факт, что именно на ендовы приходится наибольшая снеговая нагрузка: это неминуемо будет сказываться на целостности соединительных участков дымохода и кровли.

Рекомендации по размещению и отделке

Не рекомендуется выводить трубу и около мансардных окон, так как ветер будет задувать отходы горения внутрь чердака. Лучше всего установить дымоходный канал возле конька, ведь даже в снежные зимы там скапливается немного снега, и угроза протечек минимальна. Высота трубы при таком ее расположении наименьшая, что значительно уменьшает степень климатических воздействия на ее поверхность. Особенно это касается холодного периода, когда внутри дымоходной трубы может скапливаться конденсат.

При реализации этого варианта размещения возникают определенные сложности: приходится или вообще отказываться от коньковой балки, или делать в ней разрыв. Как результат, серьезно страдает общий уровень прочности коньковой конструкции. Выходом из такого положения является монтаж дополнительных опорных узлов под стропилины: это не всегда хорошо, ведь во многих случаях на чердаке обустраивается мансардный этаж. В таком случае лучше выводить трубу в районе конькового прогона. Плоские крыши оснащаются дымоходами высотой 500 мм.

Если на крыше есть конек, то при организации прохода трубы через крышу из металлочерепицы высота дымохода будет зависеть от расстояния до конька:

  • Дистанция до 150 см подразумевает необходимость вывода дымохода на высоту не менее 50 см над коньком.
  • При расстоянии до конька 150-300 см трубу делают вровень с коньком.
  • Если этот параметр превышает 300 см, высоту трубы высчитывают, проведя линию под углом 10 градусов между коньковым участком и горизонтом.

Обустройство выхода дымоотводной трубы через крышу из металлочерепицы

Утепленные кровли обычно имеют не очень высокую пожарную безопасность, ведь в их составе присутствует слой гидроизоляции, теплоизоляции и пароизоляции. Наличие деревянной обрешетки также не способствует ее повышению. Согласно строительным нормам, расстояние между этими конструктивными элементами и трубой из кирпича, керамики или бетона должно быть не менее 13 см. Если керамический дымоход не имеет теплоизоляции, то дистанция увеличивается до 25 см.

Участок, где дымоход проходит через металлочерепицу и кровельный пирог, характеризуется повышенными теплопотерями и появлением конденсата в утеплителе. Во избежание подобных явлений необходимо соорудить специально для трубы собственную стропильную конструкцию. Для заполнения пустоты между дымоходом и кровлей используется минеральная базальтовая вата. При обустройстве вывода дыма в жилом здании проводится вырезание паро- и гидроизоляции в виде конверта, с подворачиваением и фиксацией краев к стропильной конструкции. При использовании прямоугольных или квадратных труб необходимо изготовить наружные фартуки: данные элементы обеспечивают хорошую герметичность мест стыковки дымохода и металлочерепицы.

Обустройство прохода для квадратной или прямоугольной трубы

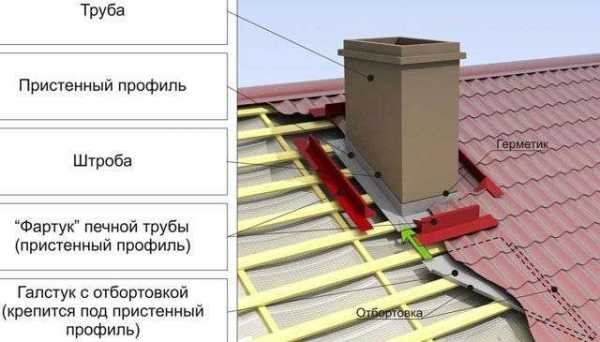

Чтобы сделать места примыкания дымохода и кровли полностью герметичными, используют отделку трубы на крыше из металлочерепицы внутренними и наружными фартуками. Вначале монтируют внутренний фартук.

Установка верхних и нижних планок и боковых элементов проводится в следующем порядке:

  • Нижнюю планку необходимо приложить к стене и провести линию карандашом.
  • Таким же образом размечают остальные элементы.
  • Далее проводится замер величины всего периметра дымохода. Полученный результат используется для проделки штроб на глубину 15 мм. Для этих целей используют болгарку. Важно не допускать совпадения штробы и швов кирпичной кладки: углубления должны проходить по поверхности кирпичей.
  • Готовые штробы необходимо промыть водой от пыли и высушить.
  • Вначале планки устанавливают на нижнюю дымоходную стенку. Затем переходят на боковушки и верхнюю. Во избежание протеканий между планками делают перехлест 150 мм.
  • После укладки кромок доборных элементов в штробы их нужно залить герметиком.
  • Для фиксации на трубу используются кровельные саморезы.
  • Низ фартука оформляется «галстуком», который обеспечивает отведение воды. Обычно «галстук» направляют в ендову или на карнизный свес.
  • Края кровли оснащаются бортиком. Для этого потребуется молоток и плоскогубцы.

По завершению установки фартука и проведении крышной разделки, проводят укладка металлочерепицы вокруг дымохода. После этого устанавливают наружный фартук, который выполнят исключительно декоративную функцию. Крепление его планок проводится точно также, как и в случае с внутренним фартуком. Планочные кромки в этом случае не заводятся в штробы, а фиксируются на дымоходные стенки.

Вывод через металлочерепицу круглой трубы

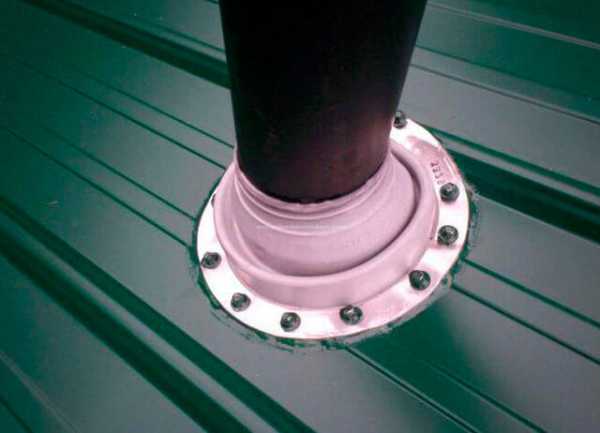

Кровельные проходные узлы с круглым сечением обустраиваются при помощи кровельных проходок, что позволяет добиться хорошей герметизации печной трубы на крыше из металлочерепицы. Через кровельные проходки можно также выводить антенны, мачты, вентиляционные каналы и электрические коммуникации. Их применяют на различных кровельных материалах. Фундаментом кровельной проходки выступает стальной лист, герметично соединенный с колпаком. Специальное отверстие в колпаке позволяет вывести через металлочерепицу сэндвич-трубу.

Для изготовления проходки используют силикон или EPDM резину: оба этих материала комфортно переносят температурные колебания от -74 до +260 градусов. Перед установкой трубы проходку оснащают отверстием, диаметр которого должен уступать диаметру трубы на 20%. Процесс натягивания переходника на трубу можно облегчить при помощи мыльного раствора. После стыковки уплотнителя и кровельной поверхности он полностью повторяет фактуру кровельного материала. Участок под фланцем намазывают кровельным герметиком. В качестве крепежа используются кровельные саморезы (шаг установки – 35 мм).

В большинстве случаев вместо кирпичного дымохода рекомендуется использовать сэндвич-трубу. В ее составе имеется два вкладыша с разным диаметром, разделенных слоем теплоизоляции (обычно это – базальтовая вата). Благодаря хорошим эксплуатационным характеристикам, простоте установки и длительному сроку службы дымоход из сэндвич-трубы намного превосходит кирпичные или бетонные элементы. Такой дымоотводный канал не перегревается и не накапливает конденсат.

Самостоятельно обустраивая дымоход и разделку трубы на крыше из металлочерепицы, необходимо строго соблюдать все существующие строительные нормы и правила: их можно найти в соответствующей документации. Лучше всего проводить подобную работу во время строительства дома. Однако иногда это приходится делать на уже построенном здании.

Обычно это бывает в таких случаях:

  1. Осуществляется капитальный ремонт кровли.
  2. Заменяется стропильная конструкция.
  3. Устанавливается или заменяется система отопления дома.

Если уверенности в своих силах нет, лучше пригласить для проведения работы профессиональных кровельщиков.

Самостоятельная отделка дымохода на крыше в 3 вариантах

astgift.ru

Как сделать герметизацию трубы на крыше из профнастила —

Сейчас покрытие из профнастила стали довольно часто применять в строительных работах частных жилых либо садовых домов. Крыше из этого материала не страшна коррозия, перепады температуры, она не подвержена гниению и возгоранию. Она считается наиболее практичной, снабжает большую гидроизоляцию при относительно низкой цене. Монтаж кровли из профнастила выполняется внахлест, в большинстве случаев он не вызывает трудностей. Особенного внимания заслуживает отделка места примыкания трубы с кровельным материалом. В данной статье мы поведаем, как верно и как следует выполняется герметизация стыка между этими элементами своими руками.

Обстоятельства протечек

На крыше из профнастила изготавливается большое количество отверстий, через каковые выводится дымоход, вентиляционные каналы, они нарушают целостность гидроизоляционного слоя, приводя к протечкам. Сложнее всего выполняется гидроизоляция кровельного пирога и стыка трубы, в случае если монтаж осуществляется уже по окончании окончания кровельных работ, при таких условиях обеспечить плотное прилегание профнастила к стенке дымохода очень проблематично. В случае если отделка места прохода трубы на крыше производится некачественно, в конструкции появляются следующие неприятности:

  • Протечки. В случае если дымоход выводится на крыше, а стык между ним и профнастилом подобающим образом не герметизируется, в конструкции появляются протечки.
  • Загнивание стропильного каркаса. Протекание воды через стык между профнастилом и печной трубой ведет к отсыреванию древесных элементов конструкции, а после этого к деформации и загниванию стропил.
  • Коррозия кровельного покрытия. При появлении жидкости под профнастилом, он начинает корродировать, поскольку защита на внутренней стороне материала не так надежна, как снаружи, поскольку наружная сторона профилированного страницы покрывается полимерной защитной пленкой, а нижняя лишь лаком.
  • Отсыревание утеплителя. Если не заделать стык на крыше, где выводится дымоход, влага попадает в термоизоляционный материал, вполовину снижая эффективность утепления.

Обратите внимание! Качественная отделка стыка между профнастилом и печной либо вентиляционной трубой считается залогом долгой эксплуатации, надежности кровельного покрытия. Дабы заделать данный шов применяют силиконовый герметик, фартук из оцинкованной стали, самоклеящиеся гидроизоляционные ленты, силиконовые либо каучуковые эластичные проходки.

Место вывода

герметичность и Надёжность кровельного пирога зависит от верного выбора вентиляционных вывода каналов и места дымохода через крышу. От размещения прохода зависит отделка стыка. В случае если крыша изготавливается из профилированного страницы, трубы выводят в следующи

blog-oremonte.ru

как вырезать отверстие под дымоход в профлисте, как сделать печную трубу в кровле

Содержание:

Дымоотводящая конструкция является элементом, который характеризуется повышенной пожарной опасностью, поэтому к решению проблемы, как сделать отверстие в крыше под трубу, следует подходить ответственно. Также важна защита кровли от проникновения влаги, в противном случае срок ее службы значительно сократится.

Кровли из профнастила заслуженно пользуются доверием владельцев частных домов, поскольку они имеют:

  • легкий вес;
  • продолжительный эксплуатационный период;
  • внешний вид, напоминающий рельеф керамической черепицы.


Профнастил – это тонкие, прочные и устойчивые к коррозийным процессам листы металла, которые покрывают краской и которым методом прессовки придают требуемую форму. После установки печей или нагревательных котлов необходимо сделать проход для дымохода через кровельную конструкцию.

Каждый домовладелец должен понимать, как вывести трубу через крышу из профнастила. Даже, если эту работу будут делать профессионалы, проконтролировать результат не помешает.

Виды дымоходных конструкций

Труба дымохода служит для отведения дыма и продуктов горения в атмосферу. Она представляет собой полый цилиндр.


Для организации данного процесса печники строят:

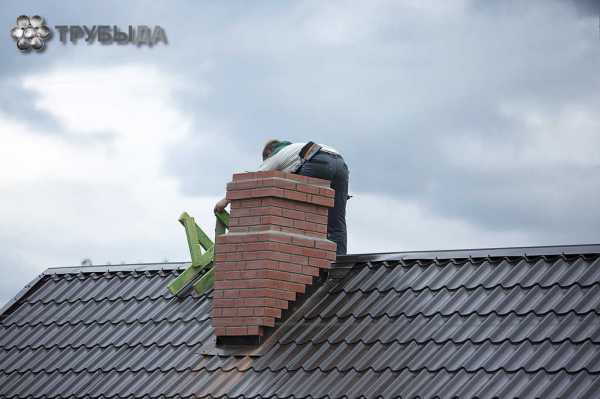

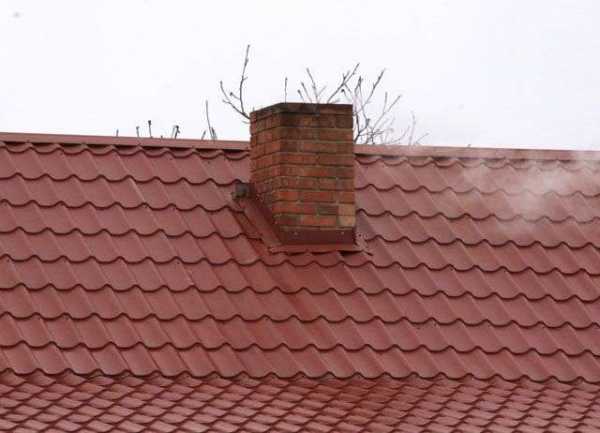

  1. Кирпичные дымоходы. Дымоотводящая система создается из жаростойкого кирпича, который производят по особой технологии специально для обустройства печей. Труба при этом имеет сечение прямоугольной или квадратной формы. Этот способ избавления от дыма является дорогостоящим, но зато он более долговечный и безопасный. Главным его недостатком считается пористая внутренняя поверхность – по этой причине на ней оседает в большом количестве сажа и пыль. При отсутствии регулярной прочистки трубы, слои сажи могут ее полностью или частично закупорить, сила тяги понизится, а риск возгорания повысится. Процесс, как вывести дымоход через крышу из профнастила, отличается сложность и поэтому данную работу лучше своими руками не делать – ее должны выполнять опытные печники.
  2. Металлические дымоходные системы. Чтобы собрать конструкцию требуемой конфигурации, нужно приобрести трубы из нержавейки с добавлением цинка или молибдена. Потом вставить сегменты один в другой - понадобятся прямые трубные изделия, хомуты и отводы. Благодаря наличию скользкой внутренней поверхности саже не удается скапливаться, а значит, дым может беспрепятственно перемещаться вверх, за пределы дома. Недостаток данного способа заключается в том, что металл недостаточно хорошо сохраняет тепло по сравнению с кирпичом, в результате чего на нем собирается конденсат, поскольку имеет место разница температур между трубой и воздухом на улице. Металлическую дымоходную конструкцию можно легко вывести на крышу, ведь она состоит из отдельных элементов.

Место выхода дымохода - как вырезать отверстие

До того, как вырезать отверстие под трубу в профлисте, следует выбрать для этого удобное место. Решающим фактором при этом является месторасположение печного агрегата.


По мнению профессионалов, дымоход следует размещать строго вертикально с учетом некоторых нюансов:

  1. Желательно делать отверстие для выхода дымоходной трубы в наивысшей точке крыши, а значит поближе к коньку. Оптимальным расстоянием от него до дымохода считаются 50 –80 сантиметров.
  2. Прежде, как сделать отверстие для трубы в профнастиле, следует убедиться, что оно не попадет на элементы системы стропил. Чтобы их обойти задействуют отводы, с помощью которых задают поворот на 45 или 90 градусов.
  3. Длину сегментов дымохода подбирают так, чтобы стыки между ними оказались ниже или выше мест пересечения кровли и перекрытий, в противном случае качественное соединение не получится.
  4. Достичь требуемого уровня тяги удастся, если высота дымоходной конструкции превысит этот параметр у конька на 1 –1,5 метра.
  5. Чтобы убедиться в том, что место вывода определено правильно, его обводят на крыше маркером и проверяют температуру в нем в конце дня. Труба должна находиться в холодной зоне в течение всего времени.

Подготовительные мероприятия для вывода дымохода через крышу

Существует следующая технология, как сделать отверстие в профлисте под трубу:

  1. Сначала перманентным маркером отмечают место ее выведения на кровлю.
  2. Размер сечения элементов дымохода подбирают с учетом рекомендаций изготовителя отопительного агрегата. Чем толще и выше труба, тем легче дым выходит из печи. Главное, чтобы при соединении между элементами не было зазора.
  3. Вырезают отверстие болгаркой с тонким лезвием для работ по металлу, отступив внутрь от начерченной линии на несколько сантиметров. Профнастил нужно резать аккуратно и не спеша, чтобы край среза получился без зазубрин.
  4. В углах отверстия делают короткие надрезы, чтобы края профнастила загнуть кверху.
  5. Аналогичный проход делают в потолке. Потом устанавливают металлический короб, предназначенный для соединения трубы со стропилами. Дымоход прокладывают через отверстие, имеющееся внутри короба.
  6. Из вырезанного в крыше выхода убирают гидро- и пароизоляционный материал, а также утеплитель.


Для холодных районов, где толщина теплоизоляционного материала более 15 сантиметров, нужно использовать сэндвич-трубы, имеющие два слоя металла и слой утеплителя между ними.

Как вывести трубу на кровле из профнастила

Когда подготовка к тому, как вывести печную трубу через профнастил, завершена, ее следует правильно подсоединить и ввести в эксплуатацию дымоход, для чего:

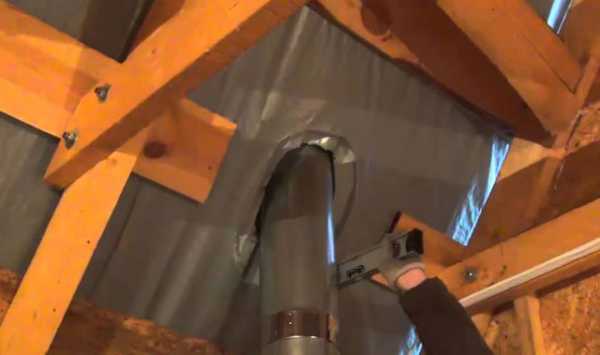

  1. Нужно через отверстие в коробе просунуть трубу и направить ее в сторону крыши, а края гидроизоляционного материала клейкой лентой зафиксировать на поверхности дымохода.
  2. В короб плотно насыпают керамзит или пользуются минватой.
  3. На трубу надевают резиновый или силиконовый уплотнитель, защищающий место вывода от просачивания воды. Для улучшения гидроизоляции приклеивают уплотнитель к профнастилу, пользуясь огнестойким герметиком.
  4. Дымоотводящую конструкцию надставляют сегментами до требуемой высоты, при этом места соединений стягивают стальными оцинкованными хомутами.
  5. Устанавливают наружный фартук, имеющий цвет кровельного покрытия, который закроет короб и резиновый уплотнитель.

При выводе дымоходной трубы на крышу надо помнить, что халатное отношение к такой работе может завершиться пожаром и материальными убытками.



kryshadoma.com

Отправить ответ

avatar
  Подписаться
Уведомление о
