Гидроизоляция подбетонки – функции, виды и алгоритм выполнения

Содержание

функции, виды и алгоритм выполнения

Подбетонка (или подушка) — тонкий слой материала, которым застилают котлован перед укладкой основания фундамента. Тонкий слой бетона заливают прежде основного объема смеси, чтобы упростить и удешевить работу. Укладывается он под ленточные и плитные фундаменты.



Что такое подбетонка и зачем она нужна

Подбетонка выполняет сразу несколько полезных функций:

  • Создает гидроизоляцию фундамента, увеличивает его долговечность. Защищает от грунтовых вод, не дает влаге пройти дальше. Жидкий цементный раствор не протечет через этот слой бетона, а основание при высыхании не пойдет трещинами благодаря равномерному распределению влаги по поверхности.
  • Снижает затраты цементно-песчаного раствора. Для подбетонки берут недорогую бетонную смесь — BЗ,5-B7,5, что снижает общую стоимость проекта.
  • Организует ровную поверхность для черновой бетонной основы. На прямой площадке проще делать разметку, выставлять арматуру, крепить маяки, сборную опалубку, благодаря этому растет качество и скорость работ.
  • Исключает усадку постройки.
  • Увеличивает прочность конструкции — фундамент + армированная подбетонка.

Нормативные документы — СНиП и Свод Правил

Формирование подушки — ответственный процесс, поэтому технологию, материалы, подготовительные работы и толщину слоя регламентируют СНиП и Свод Правил. Сооружение конструкций в гражданском или промышленном строительстве подчиняется государственным и отраслевым стандартам. Бетонная подготовка осуществляется на основании норм, положений в следующих документах:

  • СНиП 52—01 от 2003 года о желозобетонных и бетонных конструкциях.
  • СП 50—101, утвержденные в 2004 году о проектных требованиях к возведению фундамента и подбетонки.
  • СП 52—101 (2003) о не армированных конструкциях.
  • СНиП 2.02.01 от 1983 года об основаниях строительных объектов.
  • СП 63.13330.2012 — объединенные требования к объектам строительства.

Стандарты устанавливают порядок выполнения проектных и строительных работ.

В нормах учитываются такие факторы как:

  • тип грунта на участке;
  • этажность, материал, специфика здания;
  • экологичность;
  • действующие усилия;
  • уровень сейсмической активности в регионе.

Какие бывают виды подготовки основания

Основание бывает 3 видов:

  • песчаная и щебеночная;
  • бетонная;
  • мембранная.

Песчаная и щебеночная

Наиболее дешевый, но наименее долговечный вариант. Подходит для деревянных домов. Песок убережет постройку от пагубного воздействия влаги, так как благодаря его слою фундамент находится на том же уровне, что грунтовые воды. Поэтому такие подбетонки выбирают для участков со сложным грунтом. Подушку из песка, щебня или гравия делают толщиной 20-60 см. По дну котлована придется расстелить геотекстиль, если уровень грунтовых вод высокий.

Песок используют с зернами величиной 2-2,5 мм, лучше всего подойдет гравистый дробленый. В нем не должно быть органических остатков, иначе подушка быстро заилится. Подсыпку выполняют слоями, через каждые 50 мм необходимо делать уплотнение виброплитой или трамбовкой. Песок предварительно проливают водой. Более надежное основание получается из бетонной плиты, поэтому для жилого дома лучше установить ее.

Бетонная подушка

Этот тип потребует больших финансовых вложений, но они оправданы. Для ленточного и плиточного фундамента бетонная подготовка — лучший выбор. При их монтаже используется тяжелый армирующий каркас, который требует прочной основы. Есть два способа выполнить бетонную подушку. Первый — залить жидким битумом щебеночный слой, а второй — сделать из бетона низких марок. Если на участке нет грунтовых вод, будет достаточно 10-сантиметрового слоя.

Перед укладкой на дно котлована засыпают песок или щебень, а сверху бетонную подушку гидроизолируют битумом, водонепроницаемыми пленками или рулонными материалами. Если подбетонку не армируют, ее оптимальная толщина 15-20 см. Армирование увеличит прочность конструкции, в таком случае можно уменьшить толщину подушку на 6 см.

Подготовка с геомембраной

Материал появился на рынке недавно. Новшество заключается в шипованном профиле, который служит как для гидроизоляции, так и для укрепления грунта. Производители обещают, что с геомембранами будет меньше усадочных трещин за счет перераспределения усилий при передаче нагрузки основанию. Фибру укладывают на песчано-щебеночный слой, предварительно выложив геотекстиль. Мембранные швы сваривают. Геомембрана прочна, хорошо выдерживает перепады температур.

Пошаговая инструкция по выполнению бетонной подготовки

Подготовительные работы включают следующие этапы:

  • Расчетная часть. Сначала проводятся инженерно-геологические изыскания. Перед возведением фундамента и подбетонки под него выясняют глубину залегания грунтовых вод, а также уровень давления, которое вынесет почва на участке будущего здания. На основании этих данных разрабатывают план строительства и выбирают тип фундамента. Также учитывается близость к склонам и возникновение больших сжимающих нагрузок во время эксплуатации здания
  • Подготовка стройплощадки к укладке подушки. К ней переходят после обустройства котлована. Плодородный слой вырытого грунта перемещают так, чтобы его потом можно было использовать.

В подробном руководстве рассмотрен вариант с подготовкой из тощего бетона. Такое название материал получил из-за малого содержания цемента. Хрупкость делает его непригодным для полноценного строительства, но для подушки он подойдет отлично. Используется два класса бетонных смесей в зависимости от стойкости — B7,5 или B15. Лучше выбрать первый вариант, так как во втором содержится керамзит, осложняющий использование материала. Чтобы получить кубометр раствора для подготовки из В7,5 необходимо: 160 кг цемента, 2,2 т песка, 75 л воды. Компоненты тщательно перемешивают, затем заливают на участок.

Подробный алгоритм действий для монтажа подготовки из тощего бетона:

  1. В соответствии с проектными данными выполняется разметка строительной площадки.
  2. Роются траншеи расчетной глубины. Для фундаментов с использованием монолитной плиты выкапывают котлован.
  3. Участок под фундамент выравнивается и примерно на 10 см засыпается щебнем.
  4. Щебень трамбуют виброплитой.
  5. Монтируется опалубка нужной высоты. Величина параметра зависит от толщины бетонного слоя. Для оптимального размещения армировки опалубка не должна быть ниже 15 см и выше 30см.
  6. Подушку усиливают армированием при помощи прутьев с сечением от 8 мм. Подойдет также сетка.
  7. Готовится бетонный раствор.
  8. Опалубку заливают смесью до верхнего края. Бетон трамбуют.
  9. В раствор вставляют прутки арматуры, которые должны выступать над поверхностью бетона на 20-30 сантиметров.

Подготовка подушки завершена. Перед возведением фундамента следует дождаться, пока бетон застынет.

Когда основание готово, может потребоваться дополнительная обработка — бурение отверстий и выравнивание. Такие работы выполняют алмазными инструментами.

Особенности подбетонки

Под фундаментную плиту

Для отвода лишней влаги насыпается 10-сантиметровый слой щебня или песка, который трамбуют виброплитой. Сверху монтируется опалубка, в нее заливается смесь из тощего бетона. Чтобы снизить давление на грунт, рекомендуется оставлять запасом 10—30 см относительно площади фундамента. Это место необходимо для термоизоляционных и отделочных работ. Заливка бетона происходит до верхнего края опалубки, для лучшего сцепления с фундаментной плитой устанавливают армирующие прутья. Слой бетона оставляют сохнуть на 7—21 дней. Если связующие прутья не устанавливались, рекомендуется сверху положить два слоя гидроизоляции, а между ними теплоизоляцию. После монтируют опалубку под заливку плиты.

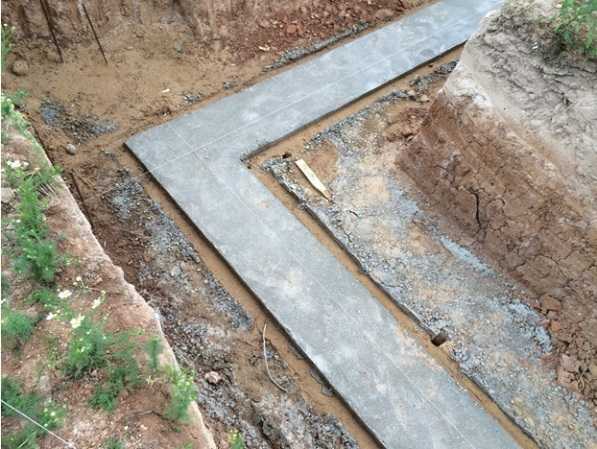

Для ленточного основания

Подбетонка выполняется иначе, чем под плиту. Площадь размечают, оставляя припуски по 10 см с каждой стороны. Роются траншеи, которые засыпают десятисантиметровым слоем щебня. После утрамбовки его покрывают битумной мастикой. Устанавливается опалубка, внутри нее делают армирование, после заливается подбетонка. Если заглубленная ленточная основа состоит из готовых блоков, в подушке рекомендуют использовать утрамбованный щебень с битумной пропиткой. Для устойчивости к разрушениям сверху можно положить гидроизоляцию, а сверху залить второй слой. Для малозаглубленного или незаглубленного фундамента можно обойтись щебнем без битума или песком.

Под блоки ФБС

Можно сделать подушку двух видов: монолитную и сборную с маркировкой ФЛ (фундамент ленточный). Сначала рассчитывается размер и процент армирования подушки для оптимального подбора марки бетона и арматуры. Далее готовится основание из щебня или песка с гравием. Слой обязательно надо утрамбовать. Подушку делают высотой 300 мм, а ширину кратную 10 см. Класс арматуры определяется после расчета нагрузки, берутся прутья толщиной не меньше 12 мм. Армирование делают по нижнему краю, отступая от основания 70 мм, второй ряд сетки выполняют на расстоянии в 30-40 мм от верха подушки. Опалубка здесь такая же, как для ленточного фундамента. При закладке арматуры можно использовать хомуты. Финальный этап — заливка бетона и обязательное уплотнение слоя, так как прочность железобетона напрямую зависит от количества воздушных пузырьков в смеси. После завершения работ конструкция просушивается до полного затвердевания.

Что лучше — мембрана или подбетонка

Мнения специалистов расходятся. С одной стороны, профильная геомембрана — это современный и экономичный материал. Он упростит подготовку под фундамент и удешевит проект.

Что из себя представляет материал: это рулонный полимер, широко применяемый в строительстве. Его используют для дренажа, гидроизоляции, а также в подготовке основания под фундамент. Мембрану выкладывают на выровненный песчано-щебенчатый слой, поверх нее ставят арматуру.

Приступать к заливке плиты можно сразу после подготовки армированного каркаса, что значительно ускоряет процесс строительства. Подушка из тощего бетона затвердевает несколько дней. Другие достоинства мембраны: при укладке бетонной смеси она предотвращает потерю цементного молочка и дополнительно защищает фундаментную плиту от грунтовых вод.

При всех очевидных плюсах геомембраны у материала есть минусы. Специалисты на профильных форумах отмечают, что мембрана хороша для укладки полов, а под фундаменты лучше выбрать подбетонку. Дело в том, что грунт под основание фундаментной плиты невозможно выровнять идеально, соответственно не выдерживается величина защитного слоя бетона. Если сделать подбетонку с верхней частью под нивелир, в худшем случае выйдет перерасход недорогого тощего бетона. В случае с мембраной можно получить основание, не соответствующее проекту.

Нужна ли гидроизоляция подбетонки

По нижней границе подушки гидроизоляция не делается, за исключением случаев, предусмотренных проектом. Гидроизоляционный слой укладывается поверх тощего бетона перед армированием. Он защищает гидроизоляцию от деформаций почвы основания.

Какими материалами пользуются для гидроизоляции:

  • битум;
  • рулонные материалы;
  • геомембрана или плотный полиэтилен.

Дополнительное крепление рулонным материалам не нужно. Полосы гидроизоляционного материала кладут в нахлест не менее 15 см, что обеспечивает прочное покрытие под арматуру и заливку бетона.

Подготовка под фундамент — важная часть строительного процесса, от которой зависит прочность и долговечность всей конструкции. Строительные нормативы регламентируют порядок возведения и параметры подбетонки. Необходимо учитывать рельеф поверхности, а также тип фундамента. При соблюдении технологии подушка обеспечит надежную гидроизоляцию и продлит срок службы здания.

Популярное


dvabrevna.ru

что это такое и зачем ее выполняют

Многие начинающие строители задаются вопросом «подбетонка, что это такое и для чего вообще она нужна?». Разобраться, что собой представляет эта конструкция несложно, так как из названия понятно, что это тонкий слой материала, которым застилается котлован перед укладкой фундаментального основания (часто такую прослойку еще называют подушкой). Однако, стоит определиться зачем нужно это делать, и обязательно ли выполнение подбетонки при строительстве дома или бани.

Для чего нужно монтировать подбетонку

Подбетонка выполняет целый ряд полезных функций, а именно:

  • Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
  • Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
  • Защищает фундамент от грунтовых вод.
  • Перераспределяет давление, оказываемое почвой и наземными частями строения.
  • Позволяет производить более качественное армирование.
  • Исключает усадку постройки.

Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.

Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.

Виды простых подбетонок

Плита для фундамента бывает нескольких видов:

Щебневая

Такая «подготовка» считается более экономичной, так как щебень стоит дешевле цементного состава. Щебневая прослойка должна быть высотой не меньше 20 см. В процессе укладки подбетонки обязательным условием является тщательная трамбовка (желательно с применением вибротрамбовочного оборудования).

Если говорит о недостатках «подготовки», то технология укладки щебневой подбетонки под фундамент считается не надежной. Дело в том, что такая подложка недостаточно жесткая, поэтому дальнейшие работы по монтажу фундамента на таком основании будут выполнены не на самом высоком уровне. Однако, если вы не планируете строить многоэтажный дом, то такой подбетонки будет вполне достаточно для хозяйственного блока или бани.

Для монтажа простейшего основания выполните следующие шаги:

  1. Подготовьте рабочую поверхность и уложите на нее щебень.
  2. Разровняйте его с помощью лопат.
  3. Утрамбуйте и уплотните подушку по всей поверхности.
  4. На полученную подбетонку нанесите слой битума, для получения хорошей гидроизоляции. Если хотите сэкономить, то вместо битума можно использовать рубероид или полиэтилен, однако эти материалы обладают более низкими гидроизоляционными показателями.

Песчаная

«Подготовка» из песка позволяет лучше всего перераспределить нагрузки на фундаментальное основание. Такие подушки рекомендуется укладывать осенью и весной, когда почва претерпевает изменения. За счет подстилающего слоя из песка нижняя часть фундамента будет расположена над уровнем грунтовых вод, благодаря чему монолит не пострадает от пагубного воздействия влаги. Именно поэтому чаще всего песчаные подбетонки монтируются на участках с проблемным грунтом.

Для монтажа такой прослойки необходимо:

  1. Снять слой почвы.
  2. Засыпать вместо него речной песок фракцией не менее 1,5 см.
  3. Используя строительный уровень, разровнять подушку по всему периметру.
  4. Утрамбовать «подготовку».

Полезно! Чтобы определить нужную толщину подбетонки, а также выбрать нужный тип прослойки, необходимо учесть: тип почвы, наличие окружающих построек, сейсмичность и  действующие нагрузки. Подробные требования и расчеты изложены в СНиП 2.02.01-83, а также в СП 50-101-2004 и СП 63.13330.2012.

Песчаные и щебневые подушки подходят далеко не для всех построек и отличаются небольшой прочностью. Если вы хотите изготовить самое надежное основание для жилого дома, то, безусловно, стоит отдать предпочтение бетонной плите.

Бетонная подушка

Устройство подбетонки этого типа требует больших финансовых вложений, однако именно такая основа лучше всего подходит для плитного и ленточного фундамента. Дело в том, что при монтаже таких фундаментальных основ устанавливается тяжелый армирующий каркас из жестких стальных стержней, который требует более прочной основы.

Перед началом монтажа основания, необходимо учесть несколько советов:

  • Для монтажа подбетонки используют «худой бетон» классов от В 3,5 до В 7,5 (М 50, 75, 100). Использовать более прочный цемент нет смысла, к тому же он будет стоить в разы дороже.
  • Для получения прочной «подготовки» достаточно уложить бетонную подушку толщиной в 10 см (при условии, что на участке не преобладают грунтовые воды).
  • Перед тем, как укладывать бетонную смесь, необходимо высыпать на дно котлована или траншеи тонкий слой песка или щебня.
  • Если при монтаже бетонной подушки армирующий каркас не используется, то оптимальная толщина основания составит 15-20 см.

  • Благодаря армированию подбетонки, наземная часть строения будет располагаться на надежном основании. Для армопояса используются металлические стержни с сечением 8 мм. Прутья устанавливаются вертикально и должны выступать над поверхностью приблизительно на 25-30 см. В этом случае толщина «подготовки» может быть уменьшена на 6-10 см.

Монтаж подбетонки

Допустим, вы планируете построить дом на участке с довольно рыхлым грунтом и повышенным уровнем грунтовых вод. Для этого необходимо выполнить следующие шаги:

  1. Определите наивысшую точку грунтовых вод – «подготовку» лучше делать именно до этого уровня. Некоторые монтируют «подготовку» таким образом, чтобы она выступала за пределы подземной конструкции на 10 см.
  2. Разровняйте и утрамбуйте почву.
  3. Засыпьте на дно котлована крупный песок, распределите его по поверхности и тщательно утрамбуйте. Для лучшего эффекта, можно уложить также и слой щебня.
  4. Поверх песка постелите рубероид или полиэтилен.
  5. Уложите армокаркас с ячейками 60 х 60 см.
  6. Установите направляющие, по ним будет удобнее разравнивать жидкую смесь.

  1. Смешайте цемент, щебень, песок и воду до получения однородной густой массы.
  2. Залейте бетонный раствор и разровняйте его по маякам с помощью правила.
  3. После застывания основы, обработайте поверхность битумом.

Полезно! Чтобы не применять дорогостоящее оборудование для бурения после застывания монолита, рекомендуется продумать отверстия для коммуникаций на этапе укладке сырого бетона.

В заключении

В зависимости от типа постройки, можно уложить песчаную, щебеночную или бетонную «подготовку». Такая подушка придаст всему сооружению дополнительную прочность и защитит фундамент от грунтовых вод.

zamesbetona.ru

Делаем подбетонку фундамента « Строим дом своими руками

Для дома важен прочный, надежный фундамент. Однако и для него следует изначально подготовить качественное основание, на которое он будет опираться, и открытый грунт для этого совсем не годится.

Часто используют песчаные и гравийные утрамбованные подушки, однако они не лишены недостатков, связанных с высокой дренажной проходимостью и неравномерностью распределения нагрузки. Решить проблему и подготовить основание поможет подбетонка фундамента, о чем и пойдет речь в данном материале.

Содержание статьи

Что это и для чего делается

Фундамент дома – это чаще монолитная армированная бетонная конструкция ленточного типа или плита. Прочность напрямую зависит от качества арматуры, строгой геометрии арматурного каркаса и качества бетона.

Все три параметра напрямую зависят от качества подготовки основания, на котором будет формироваться фундамент.

Подушка из песка или гравия – это обязательный элемент основания для закладки фундамента. Однако сами по себе  песок и гравий даже в утрамбованном виде могут негативно сказаться на качестве заливаемого бетона.

Можно столкнуться со следующими проблемами:

  • На песчаной или гравийной подушке сложно отметить с высокой точностью углы и все необходимые размеры;
  • Арматурный каркас опирается на подставки, бобышки или заглубленные арматурные пруты, однако их может повести за счет большого веса конструкции. Даже при тщательной утрамбовке точечная нагрузка сместит часть песка или гравия;
  • При заливке по опалубке бетоном высокой марки часть цементного молока и раствора уйдет в песок, понизив тем самым прочность и марку бетона, особенно это сказывается при использовании глубинных ручных вибраторов.

Избавиться от перечисленных недостатков песчаной подушки помогает подбетонка фундамента. Всю площадь основания попросту заливают тощим бетоном толщиной до 10 см.

За счет высокой текучести и пластичности бетон легко разравнивается в одной плоскости. Для подбетонки не важно, что часть раствора уйдет в подготовленную песчаную подушку.

Главное, что на поверхности останется относительно ровная плоскость, гораздо прочнее утрамбованного песка.

Подбетонка фундамента – это:

  • прочная основа для монтажа и подготовки армирующего каркаса;
  • защита основания от деформаций в ходе выполнения всех подготовительных работ;
  • выведенная в одну плоскость поверхность, на которой удобно размечать углы фундамента;
  • расположение стен будущего дома и соответственно выверенная установка усилений армирующего каркаса.

В дополнение к этому подбетонка – это идеальная поверхность для обустройства гидроизоляционного слоя, по которому уже будет заливаться основной фундамент.

Слой гидроизоляции в итоге будет защищен с двух сторон бетоном и не будет подвержен деформации, негативному воздействию холодного пучения почв и даже перепадов температур по плоскости фундамента.

СНиП

К возведению бетонных монолитных фундаментов применимы жесткие требования по устройству и качеству результата. Основные нормативные документы – это СНиП 52-01 и СП 50-101-2004. Оговариваются общие правила по подготовке основания, закладке армирующего каркаса, выбору бетона и его заливке.

Конечный документ, на который следует ориентироваться – это готовый проект дома, в котором указываются все нюансы и требования по возведению дома и фундамента в частности.

Все работы выполняются в строгом соответствии с проектом строительства, начиная от графика и заканчивая требованиями к разметке, подготовке основания и подбетонке фундамента.

Ключевой информацией для заливки тощего бетона является марка раствора, толщина требуемого слоя и, соответственно, объем материала, который следует заказывать на строительную площадку.

Желательно бетон брать готовый с производства доставлять бетономешалкой. Для небольших объемов и малых фундаментов допускается ручное приготовление бетонного раствора. Важно выдержать в первую очередь равномерность и одинаковое качество раствора.

Марка бетона

Для подбетонки фундамента используется тощий бетон в соответствии с требованием ГОСТ 25192-2012, ГОСТ 7473-2010. Для приготовления такого бетона используется минимальное количество вяжущего вещества, цемента и больше заполнителя, чаще крупного и среднего гравия.

Поверхность раствора после заливки получается неоднородной за счет выступа наполнителя, раствор цемента не покрывает гравий и только сцепляет камни между собой.

Привычно используются класс бетона или марка. В соответствии с классификацией ГОСТ тощие бетоны по классу должны соответствовать В7,5 или ниже и марке M50(75).

Эти показатели указывают на прочность бетона в застывшем состоянии и не связаны с плотностью материала. Так что чем выше класс или марка, тем прочнее бетон и больше выдерживает нагрузки.

Нет необходимости использовать прочный или сверхпрочный бетон. Достаточно тощего бетона, ведь его задача лишь связать основание, предоставить ровную и относительно прочную площадку, на которой можно адекватно работать и выполнять подготовительные работы по возведению фундамента, не боясь нарушить уже выведенную плоскость.

Устройство

Первым делом подготавливается площадка под строительство дома. Снимается часть грунта с зелеными насаждениями, сравнивается в уровень котлован. Далее подготавливаются траншеи под ленточный фундамент или заглубляется котлован по всей площади под монолитную плиту.

В зависимости от типа грунта и его свойств формируется песчаная или гравийная подушка. Толщина подушки определяется проектом строительства на основании нагрузочной способности и характеристик основы.

Неверно сравнивать подбетонку с определенным слоем песка или гравия, все три материала учувствуют в формировании основы под фундамент.

Уплотнение песка и гравия выполняется послойно по 40-50 мм. Песок обязательно увлажняется.

Есть три варианта:

  • Подбетонка выполняется без опалубки по дну котлована или траншеи;
  • Перед заливкой тощего бетона монтируется опалубка с охватом большей площади;
  • Перед заливкой основания монтируется опалубка для фундамента, по дну которой заливается тощий бетон.

Заливка выполняется по общим правилам бетонирования. Раствор готовится на месте или привозится в готовом виде и распределяется по всей поверхности.

С помощью правила и установленных заранее маяков поверхность выравнивается. С помощью ручных погружных вибраторов раствор уплотняется для отвода воздуха и плотного контакта с основанием.

Гидроизоляция

Гидроизоляция подбетонки по нижней границе не выполняется, кроме случаев, оговоренных в проекте строительства. Слой гидроизоляционного материала расстилается или наносится уже поверх тощего бетона после его высыхания и перед закладкой армирующего каркаса.

Бетон в основании замедлит капиллярное подсасывание влаги под фундамент и станет защитой для гидроизоляционного слоя от холодного пучения или любых других деформаций почвы основания.

В качестве гидроизоляции могут выступать:

  • битум, который наносится слоем не менее 2 мм по всей поверхности основания;
  • рубероид и другие рулонные битумсодержащие материалы;
  • геомембрана или плотный полиэтилен.

Дополнительного крепления рулонные материалы не требуют, однако важно не допустить повреждения слоя гидроизоляции до заливки бетона под фундамент. Полосы гидроизоляционного материала укладываются с перехлестом не менее 15 см.

В итоге получится прочное и надежное основание для монтажа армирующего каркаса и последующей заливки бетона.

stroimsvoidom.com

назначение, устройство, виды, технология и этапы работ

Дата: 13 марта 2017

Просмотров: 4574

Коментариев: 1

Что такое подбетонка и для чего она нужна?


Основание здания – важнейший элемент конструкция объекта. Качественное изготовление основы определяет надежность строения и его долговечность. Определяющее значение в создании надежного фундамента выполняет подбетонка, или, как ее называют строители, бетонная подготовка.

Специалисты уделяют огромное значение определению способа производства подготовительных работ, влияющих на устойчивость фундамента, воспринимающего значительные нагрузки и реакцию почвы. Тщательно проведенные работы по бетонной подготовке позволяют предотвратить потери цементного молочка, которые возможны при заливке подготовленной смеси, и пропорционально распределить усилия, передаваемые конструкцией здания на почву.

Выполнение подбетонки – ответственный этап подготовительных мероприятий по формированию тонкой бетонной подушки на поверхности котлована для заливки основного состава. При этом важна не только толщина подбетонки, но и соблюдение технологии производства работ, а также марка используемого тощего бетона. Рассмотрим детально важную подготовительную операцию, разберемся, для чего нужна подбетонка.

Устойчивость фундаментов зависит от качества подготовки основания

Что такое подбетонная подготовка?

Частные застройщики, не занимающиеся профессионально строительством, услышав термин подбетонка, задает вопрос – что это? Подбетонная подготовка представляет подготовительные мероприятия, предшествующие заливке бетона для возводимого объекта. Требования к особенностям выполнения работ, очередности этапов, используемому материалу регламентируют строительные нормы и правила. Толщина подбетонки также предусмотрена документом.

При осуществлении подбетонной подготовки заливается тонким слоем специальный бетонный состав, являющийся базой для фундамента здания. Выполнение подбетонки позволяет предотвратить растрескивание массива, проседание основания, что, в комплексе, обеспечивает повышенный срок эксплуатации сооружения, его устойчивость.

Виды бетонной подготовки

Подготовительный комплекс работ осуществляется одним из следующих методов:

  • путем формирования на предварительно спланированной площадке котлована основы фундамента, изготовленного из тощего бетона, маркируемого В 3,5-В 7,5. Бетонный состав отличается уменьшенной концентрацией связующих компонентов и низкой маркой;

Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками

  • выполнением подложки под основание на основе щебня, что позволяет уменьшить расход бетонной смеси. Толщина подбетонки на щебеночной основе составляет 20 см. Щебеночный массив следуют утрамбовать, покрыть раствором разогретого битума;
  • изготовлением мембранной конструкции основания (профильного типа). Способ объединяет в себе особенности работ с использованием щебня и бетонного состава.

В зависимости от конкретных условий строительной площадки, особенностей возводимого объекта, специфики почвы, используется один из приведенных способов формирования основания.

Назначение подбетонки

Для чего нужна подбетонка? Какие задачи решаются при осуществлении подготовительной операции? Основное назначение – обеспечение повышенной несущей способности фундамента, позволяющей воспринимать действующие нагрузки, компенсировать реакцию почвы.

В связи с этим действующие нормативные документы отводят ей ведущую роль при обеспечении надежности основы.

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания

Независимо от материалов, применяемых при формировании подготовительного слоя и используемых строительных методов, подбетонка выполняет ряд серьезных строительных задач:

  • Защищает бетонную смесь от утечек цементного молока. Сохранение влаги позволяет предотвратить появление трещин, уменьшающих прочностные характеристики основы, повысить ресурс эксплуатации. Подготовительная операция ускоряет процесс твердения бетонного фундамента, повышает эксплуатационные характеристики монолита.
  • Облегчает установку арматурных каркасов, предназначенных для усиления основы. Формирование прочной поверхности, отличающейся плоскостностью, обеспечивает возможность надежной сборки арматурной сетки, установленной на фиксаторах. Также, исключается возможность погружения арматуры в почву и изменение ее запланированного положения. Обеспечение гарантированного защитного слоя позволяет надежно, забетонировать каркас усиления, предотвращая воздействие на него коррозионных процессов.
  • Компенсирует реакцию почвы, действующую на подошву фундамента, пропорционально распределяя нагрузку по всей поверхности. Это способствует сохранению целостности основы, независимо от пучения проблемной почвы.
  • Обеспечивает невозможность локальной усадки грунта в результате точечных нагрузок, возникающих при выполнении работ на строительной площадке.
  • Планирует поверхность приямка, имеющего перепады уровней, вызванных передвижением оборудования и перемещением строителей. Толщина подбетонки порядка 10-20 см позволяет выровнять поверхность котлована.
  • Обеспечивает гидроизоляцию основы, затрудняя поднятие по капиллярам влаги, содержащейся в грунте. Надежная гидроизоляционная защита предотвратит неравномерное увлажнение бетонного массива, не позволит образоваться трещинам на готовом основании.

Выполнение подготовки основания с использованием бетона более эффективно по сравнению со щебеночной подготовкой основания.

Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона

Этапы мероприятий

Разобравшись с вопросом, для чего нужна подбетонка, рассмотрим этапы подготовительных работ. Комплекс мероприятий включает следующие стадии:

  • выполнение расчетной части, предназначенное для определения толщины и габаритных размеров фундамента, возможности компенсировать возникающие деформации;
  • подготовку строительной площадки для выполнения строительных операций, связанных с формированием основания;
  • производство работ, предшествующих укладке фундамента.

Особенности расчетов

Для качественного выполнения подбетонной подготовки необходимо ответственно подойти к выполнению расчётов в следующих ситуациях:

  • Если возводимое здание расположено в непосредственной близости от насыпи или на склоне.
  • При выполнении строительства на проблемных почвах с близко расположенными водоносными слоями.
  • При возникновении в процессе эксплуатации объекта значительных сжимающих нагрузок.
Где вы предпочли бы жить: в частном доме, или квартире?

Однозначно квартира! Комфорт, уют и тепло, вокруг люди и инфраструктура 177 ( 5.44 % )

Только частный дом! Вокруг тишина, покой, много места и мало людей! 1505 ( 46.24 % )

Зачем выбирать что-то одно? В городе квартира, а за городом - частный дом. 1465 ( 45.01 % )

Я - свободный Гражданин Планеты Земля! Мне не нужна рукотворная клетка! 108 ( 3.32 % )

Назад

На документальном этапе учитываются постоянно действующие и кратковременные усилия, оказывающие давление на фундамент на протяжении всего срока эксплуатации.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения

Подготовка котлована

Для подготовки надежной основы фундамента подготовьте почву на рабочей площадке и выполните следующие работы:

  • произведите разметку приямка;
  • удалите строительный мусор и растительность;
  • спланируйте грунт, учитывая толщину заливаемого бетона или гравийно-песчаного состава;
  • уплотните грунт, применяя ручные трамбовки или вибрационные плиты;
  • произведите подсыпку щебня и песка, сформировав слой размером 10 см, позволяющий осуществить дренаж;
  • уплотните щебеночно-песчаный слой;
  • произведите гидроизоляцию, применяя рулонный рубероид или полиэтиленовую пленку;
  • соберите щитовую опалубку, высота которой соответствует толщине бетонной основы.

Завершив обустройство котлована, приступайте к подбетонке.

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки

Необходимые материалы и инструменты

Для выполнения мероприятий по формированию щебеночной основы подготовьте:

  • Приспособление, предназначенное для уплотнения массива, которое можно самостоятельно сделать, используя древесину или металл.
  • Битум в жидкой консистенции.
  • Прочный шанцевый инструмент.
  • Щебень.

При выполнении капитального основания для фундамента потребуется тощий бетон или обладающий необходимыми прочностными характеристиками бетон М 100, соответствующий классу В 7,5. При значительных объемах заливаемой поверхности, целесообразно использовать автомобильный бетоносмеситель, позволяющий быстро доставить предварительно заказанный раствор.

Технология формирования щебеночной основы

Применение щебня для подготовки основания фундамента способствует снижению сметной стоимости строительных работ, исключающих применение бетона. Метод используется при строительстве малонагруженных объектов, вспомогательных строений, подсобных помещений технического назначения.

Производите работы по следующему алгоритму:

  • выгрузите, используя автомобильный транспорт, на строительную площадку щебень в требуемом количестве;
  • равномерно распределите по площади приямка, используя ручной инструмент;
  • утрамбуйте щебень по всей поверхности, используя приспособление для трамбовки;
  • равномерно нанесите на сформировавшуюся основу жидкий битум.

Самостоятельное выполнение работ не представляет сложности даже для застройщиков, не имеющих специальной строительной квалификации.

Выполнение бетонного основания

При сооружении фундаментов для ответственных строений, воспринимающих значительные нагрузки, подбетонную подготовку производите следующим образом:

  • Спланируйте грунт, используя совковые лопаты.
  • Засыпьте на основание приямка песок, разровняйте по площади основания, тщательно утрамбуйте.
  • Постелите листовой рубероид или полиэтилен.
  • Сформируйте на поверхности сетку из расположенных перпендикулярно стержней арматуры диаметром 6-8 мм, обеспечьте размер квадратной ячейки 50х50 см.

    На поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки

  • Установите направляющие элементы, называемые маячками. Они позволят растянуть раствор, обеспечивая плоскую поверхность.
  • Подготовьте бетонную смесь, смешав ингредиенты до однородной консистенции.
  • Залейте смесь, распределите равномерно по поверхности.
  • Обработайте массив жидким битумом после окончательного твердения бетонного раствора.

При необходимости прокладки инженерных коммуникаций, целесообразно своевременно проложить магистрали. Это ускорит и значительно облегчит дальнейшие работы, так как не придется применять перфораторы или алмазную резку.

Заключение

Материал статьи представляет необходимую информацию и полностью отвечает на вопрос, для чего нужна подбетонка. Правильно сформировав основание для возведения фундамента будущего здания можно гарантировать устойчивость основы и длительный ресурс эксплуатации возводимой постройки.

В надежности технологии нецелесообразно сомневаться, она многократно проверено на практике профессиональными строителями.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

pobetony.ru

Подбетонка под фундамент снип - Всё о фундаменте

Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

Устойчивость фундаментов зависит от качества подготовки основания. Его выбор и устройство во многом определяется материалом подземных конструкций и грунтовыми условиями площадки застройки. Бетонная подготовка под фундамент считается наиболее надежной и дорогостоящей по сравнению с песчаными и щебеночными подушками. Чаще всего она выполняется под монолитными лентами и плитами с учетом требований соответствующих СНиП и СП.

Для чего нужна подбетонка

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания. Но бетонный слой является еще и барьером, защищающим будущий подземный монолит от потери цементного молочка, которое при бетонировании конструкции может просто просачиваться в землю или подстилающие слои щебня и песка. Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона. Если воды будет недостаточно, цемент не сможет полностью раскрыть свои свойства, а это приведет:

  • к появлению трещин в бетонируемой конструкции;
  • к недобору проектной прочности;
  • к дальнейшим разрушениям фундамента в период эксплуатации.

Устройство в основании подземной части дома бетонной площадки в соответствии со СНиП способствует максимально равномерному распределению нагрузок, действующих со стороны грунта и наземной части строения. Подготовка под фундамент из бетона позволяет выровнять дно выемки и устойчиво расположить в опалубке арматурный каркас для монолитной ленты или плиты. Кроме того, подстилающий слой практически исключает появление усадок грунта вследствие воздействия больших или точечных нагрузок.

Еще одна причина, определяющая для чего нужна подбетонка, заключается в том, что по жесткому и ровному слою подготовки устройство фундамента в зимний период происходит проще.


Нормативные документы – СНиП и Свод Правил (СП)

Устройство любых конструкций при возведении гражданских и промышленных объектов подчиняется определенным требованиям, указанным в соответствующих СНиП и других стандартах государственного и отраслевого значения. Бетонная подготовка под фундамент выполняется, основываясь на:

В данных документах определяются мероприятия по проектированию и устройству оснований с учетом:

  • типа грунта;
  • окружающей застройки;
  • действующих нагрузок;
  • сейсмичности;
  • экологических требований.

Толщина и ширина бетонной подготовки для фундамента рассчитывается, согласно СНиП, по несущей способности и возможным деформациям. В первом случае расчет требуется, если:

  • предполагается наличие значительных сжимающих нагрузок;
  • строение предполагается размещать вблизи откосов, на склоне или насыпи;
  • под подошвой фундамента находятся слабые грунты.

Следует оговориться, что СНиП допускает не производить расчетов по несущей способности, если проектом будут предусмотрены мероприятия, исключающие смещение грунта по ранее названным причинам.

В качестве нагрузок на бетонную подготовку фундамента принимаются все передаваемые от сооружения длительные и кратковременные усилия, включая вес подземной части строения. Возможные сочетания указаны в СНиП.

Устройство подбетонки

Вне зависимости от типа грунта, на первом этапе работ по выполнению подготовки из тощего бетона под фундамент следует выровнять дно выемки. К сведению, для монолитной ленты достаточно будет выкопать траншею, а для плиты потребуется котлован. При определении глубины выемки учитывается толщина подбетонки и толщина песчано-гравийного слоя, укладываемого непосредственно на грунт.

Рыхлую почву необходимо утрамбовать, а на дно выемки подсыпать песок и щебень. Слои также трамбуются. Щебень, в этом случае, будет выполнять дренажную функцию. Далее на поверхность в качестве гидроизоляции настилаются полотна рубероида или пленки.

Бетонная подготовка под монолитную ленту или фундаментную плиту должна выступать по периметру за пределы подземной конструкции на 10-15см. С таким учетом делается щебеночно-песчаная подоснова и выполняется устройство опалубки под заливку основания. Высоту короба принимают, исходя из толщины подготовки под фундамент.

На следующем этапе замешивается тощий бетонный раствор, в состав которого входит малый объем цемента. В качестве наполнителя используется гравий и песок. После того, как бетон будет залит в опалубку, его потребуется утрамбовать, чтобы избавиться от пузырьков воздуха, и выровнять. В первые несколько дней поверхность бетонной подготовки накрывают полиэтиленовой пленкой, предотвращающей чрезмерное высыхание поверхности.

Важно знать, что основание под фундамент, не усиленное арматурой, имеет ограничения по размерам.

Армирование значительно укрепляет подбетонку и повышает надежность подземной части строения. Сетки вяжут посредством проволоки из стержней диаметром восемь миллиметров, а укладывают до заливки раствора. Для обеспечения надежного спряжения бетонной подготовки с фундаментом, в толщу основания вертикально устанавливают металлические прутья таким образом, чтобы они выступали над поверхностью бетона на 20-30см.

Оптимальной толщиной подбетонки без армирования считается 15-20см. При устройстве железобетонного основания под фундамент, размер подготовки может быть уменьшен до 6-10см. В СНиП указывается максимальное отклонение горизонтальной поверхности – не более 5мм на метр при устройстве монолитной ленты и не более 50мм для плиты шириной более 25 метров.

22.08.2016 в 13:08

Бетонная подготовка под фундамент снип

СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

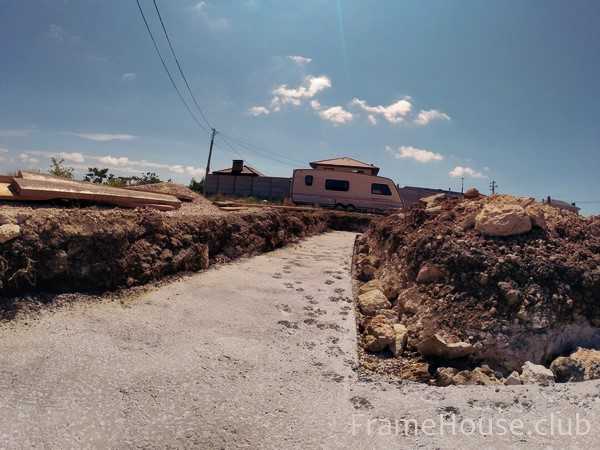

Фото предварительной подбетонки основания

Подготовительные работы при возведении оснований

Подготовка фундамента под дом должна включать следующие этапы:

  • проведение предварительных расчетов
  • подготовку площадки основания
  • подготовку под основание.

Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

Назначение подбетонки для монолитных конструкций

  • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества
  • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте

Виды предварительных работ

Щебень с битумом

Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.

Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

Бетонная подготовка

Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

Основные тезисы, которые содержит инструкция и правила:

  1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
  2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
  3. Слой бетона выкладывается на подушку из песка или щебня.

Устройство песчаной и щебеночной подушки

Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.

В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.

После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

Трамбовка песчаной подушки

Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

Схема размещения песчаной подушки

Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

Схема подушки с использованием щебня

Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.

При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое до 3,5 см.

Устройство подготовки под фундамент

  • Подготовка из тощего бетона
    • Щебеночная подготовка
    • Профильные мембраны
  • Устройство бетонной подготовки под ленточный фундамент
  • Устройство бетонной подготовки под монолитный ленточный фундамент
  • Подготовка под сборный ленточный фундамент
  • Устройство подушки для столбчатого фундамента

Как выполняется подготовка под фундаментную плиту? До начала работ по возведению фундамента нужно подготовить строительную площадку. Это необходимо, чтобы во время заливки бетонного фундамента предотвратить утечку цемента. Должная подготовка строительной площадки позволит получить долговечное основание для дома.

Схема укладки фундамента из тощего бетона.

Подготовка из тощего бетона

Главная цель подготовки бетона строительной площадки #8211 обеспечить правильный процесс возведения бетонного фундамента, исключить возможность просадки грунта, обеспечить зданию наилучшую устойчивость и прочность.

Использование тощего бетона #8211 дорогостоящий вариант, но тем не менее этот способ является наиболее традиционным и часто используемым. Он представляет собой цементный раствор, в котором содержится не более 6 % цемента. Наполнителем является гравий или щебень. Раствор заливается на дно котлована тонким слоем.

Схема монолитного фундамента с щебеночной подготовкой.

Толщина бетонной подготовки под фундамент зависит от уровня подземных вод, типа грунта, веса будущего здания. Рекомендуется использовать толщину слоя от 50 до 100 мм. Бетонирование исключает возможность повреждения каркаса из арматуры и арматурных сеток бетонного фундамента. Если строительство ведут зимой, в бетон нужно добавить специальные противоморозные компоненты. Зимой проще выполнить бетонную площадку, чем площадку из щебня, так как перед началом работ щебень еще нужно прогревать.

Под свайные и монолитные конструкции устраивают гравийную или щебеночную основу толщиной до 200 мм. Гравий или щебень после утрамбовки заливается тощим бетоном. Его толщина должна быть не менее 80 мм. При выполнении работ на плотных сухих грунтах можно применять толщину цементного слоя до 70 мм.

Вернуться к оглавлению

Щебеночная подготовка

При производстве строительных работ в проекте указывают, какой из видов подготовки бетона нужно использовать. Толщина щебеночной основы составляет до 200 мм. Бетонную площадку устраивают в том случае, когда в качестве фундамента используется монолитная плита с арматурными каркасами. Щебеночная основа используется, когда необходимо выполнить заливку основания котлована битумом до образования пленки или полного насыщения грунта.

Вернуться к оглавлению

Профильные мембраны

Вернуться к оглавлению

Устройство бетонной подготовки под ленточный фундамент

Схема ленточного фундамента.

Тощий бетон марки В 7,5 содержит небольшую концентрацию цемента. Его используют для создания бетонной подготовки под фундаменты различных видов. Для других работ в строительстве гражданских и промышленных зданий применяют бетон марки М 15. Приготовить его сложнее. Заполнителем в такой смеси является керамзит.

На 1 м³ раствора для марки В 7,5 необходимы следующие компоненты: 160 кг цемента, 2200 кг песка, 70 л воды. На один мешок цемента марки В 7,5 нужно взять следующее количество материалов: 25 кг цемента, 340 кг песка, 10 л воды. Необходимо распределить по площадке определенное количество песка. Затем сверху размещают цемент. После этого цемент и песок перемешивают граблями до получения однородной смеси. Затем сверху равномерно наливают необходимое количество воды, выравнивают смесь и утрамбовывают. Затем цемент накрывают полиэтиленовой пленкой, для того чтобы предохранить его от высыхания.

Устройство бетонной подготовки под монолитный ленточный фундамент

Последовательность выполнения работ:

  1. Выполняют разметку будущей строительной площадки под монолитный ленточный фундамент.
  2. Выравнивают грунт на участке.
  3. Насыпают щебень слоем 10 см.
  4. Виброплитой утрамбовывают будущую подушку под ленточный фундамент .
  5. Монтируют опалубку по периметру разметки.
  6. Устанавливают опалубку.
  7. Бетон заливают до уровня опалубки.
  8. Подушку для прочности усиливают с помощью армирования. Применяют арматуру сечением 8 мм.
  9. При заливке бетон утрамбовывают виброплитой.

Виды ленточных фундаментов.

Сначала методом трамбования породы в грунт устраивают песчаное или щебеночное основание. Затем устанавливают опалубку для подушки фундамента. Высота подушки составляет 30 см. Устанавливают опалубку из досок. Две доски опалубки, имеющие ширину 150 мм, позволят залить подушку толщиной 30 см. Затем щебеночное основание заливают горячим битумом. После этого выполняют армирование. Арматурные сетки закрепляют в соответствии с проектом. Нижняя сетка устанавливается на высоте 70 мм от основания. Затем подушку бетонируют. После застывания бетона опалубку снимают и боковые поверхности изолируют мастикой.

Площадка, на которой монтируют цементную основу, может иметь размеры, превышающие размер фундамента на 10 см с каждой стороны. Рекомендуют после заливки установить в раствор вертикально арматурные прутья. Они будут связывать подушку с фундаментом. Арматура должна выступать над поверхностью смеси на 30 см. В настоящее время самым надежным является цементное основание. Его рекомендуют для всех типов бетонных фундаментов при строительстве зданий.

Бетонное основание под монолитный ленточный фундамент можно усилить армированием. Иногда обходятся и без арматуры. В строительстве зданий оба этих основания равноценны. Отличие состоит в том, что подушка безопасности ограничена в своих размерах. Минимальная толщина слоя бетона при этом составляет около 15 см. Арматурная сетка используется в качестве усиливающего элемента. Сетка размещается на дно котлована так, чтобы от грунта она располагалась на расстоянии 5 см.

При этом арматурная сетка будет располагаться наилучшим образом. Ее можно изготовить из прутьев арматуры 8 мм. Их связывают между собой проволокой. Сетку можно изготовить и при помощи сварки. Арматурная сетка укрепляет нижнюю часть подушки бетона. На подушку воздействуют силы растяжения. Они возникают от веса самого здания и других нагрузок.

Вернуться к оглавлению

Подготовка под сборный ленточный фундамент

Схема армирования фундамента.

Монтаж такой конструкции позволяет делать длительные перерывы в работе. Когда монтируют ленточный фундамент, это невозможно. Под сборный ленточный фундамент используют бетонные блоки заводского изготовления или самодельные.

Для блоков из газобетона и пенобетона устраивают бетонное основание на песке. При этом слой песка составляет 10 см. Его увлажняют и утрамбовывают. Сверху устанавливают опалубку на уровень бетонного слоя. Затем заливают цементный раствор. Для фундаментов зданий наиболее предпочтительно бетонное основание, чем утрамбованная песчаная подготовка.

Устройство подушки для столбчатого фундамента

Бетонная подготовка: устройство стяжки пола и подбетонки для фундамента

Бетонная подготовка это, по сути, слой из тощего бетона. который устраивается под какой-либо конструкцией из цементно-песчаной смеси или из того же бетона.

Теперь о технологии подробнее.

Кроме того, устройство бетонной подготовки по ЕНИР позволяет экономичнее, быстрее и качественнее проводить все черновые и разметочные работы перед основной заливкой. Ведь, согласитесь, направляющие маяки для той же стяжки легче устанавливать на ровной и твердой плоскости, чем на рыхлом рельефном грунте. Да и саму стяжку заливать в таких условиях проще.

Обратите внимание на то, что подбетонка для полов не делается в том случае, когда стяжка заливается на плиты перекрытия или другую подобную поверхность. В таких случаях получается, что рабочая плоскость и так достаточно твердая и ровная.

Источники: http://fundament-expert.ru/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament, http://moifundament.ru/ustrojstvo/podgotovka-pod-fundamentnuyu-plitu.html, http://masterabetona.ru/betonirovaniye/583-betonnaya-podgotovka

Комментариев пока нет!

СНиП на бетонную подготовку под фундамент: нормы и правила подбетонки

Для чего необходим СНиП на бетонную подготовку под фундамент, и какие требования он ставит перед строителями? Какие это нормы и правила? Эти вопросы возникают в голове у многих мастеров, как начинающих, так и бывалых.

В этой статье мы поможем вам разобраться в этих вопросах и все доступно объяснить.

Фото предварительной подбетонки основания

Подготовительные работы при возведении оснований

Подготовка фундамента под дом должна включать следующие этапы:

  • проведение предварительных расчетов;
  • подготовку площадки основания;
  • подготовку под основание.

Здесь мы остановимся собственно на последнем из перечисленных этапов.В принципе подушка под основание выполняется либо из утрамбованного щебня, либо из тощего бетона и ее несложно выполнить своими руками.

Технические требования регламентируют толщину слоя строительного материала, которую должна иметь бетонная подготовка под фундамент также технологию ведения работ. Основные нормы и требования для приготовления основания содержатся в СНиП 52-01, СП 50-101-2004 и СП 52-101-2003.

Главная задача этого этапа работ – приготовление к собственно сооружению основания. Существующие строительные правила предусматривают различные виды этих работ, но главным из них является подбетонка.

Назначение подбетонки для монолитных конструкций

  • Защищает бетонную массу от протекания цементного раствора. Это способствует более быстрому достижению требуемых параметров основания при общем улучшении его качества;
  • Нивелирует воздействие сил со стороны грунта. Подбетонка распределяет силы, которые возникают в грунте;

Схема распределения грунтовых сил

  • Обеспечивает дополнительное удобство для армирования монолитной конструкции. Ровная поверхность способствует работам по точному выстраиванию скелета основания.

Виды предварительных работ

Вышеуказанные строительные правила указывают два вида приготовления основания:

Щебень с битумом

Применение щебневых подготовок обуславливается исключительно снижением стоимости строительства (цена на щебень общедоступна) и экономией цемента. Слой щебня при этом должен составлять 20 см, который должен быть хорошо утрамбован. После уплотнения он заливается битумом.

Щебневая подушка перед заливкой битумом

Обратите внимание!
Это ненадежный метод, который имеет серьезный недостаток – недостаточную жесткость подложки.
Результатом этого является невозможность обеспечения максимального удобства ведения последующих фундаментных работ .

Естественно, что для возведения ответственных сооружений такого вида следует избегать. Однако для вспомогательных, технических или подсобных зданий его применение вполне допустимо для снижения затрат на строительные работы.

Бетонная подготовка

Устройство бетонной подготовки под фундамент приобретает актуальность для возведения армированных ленточных или плитных конструкций. Основная причина состоит в том, что при таких технологиях возведения оснований предполагается жесткая установка стальных сеток и каркасов перед заливкой бетонной смеси.

Дополнительная причина связана с тем, что на жесткой поверхности возведение фундамента упрощается в принципе.

Важно. Особенное значение этот метод приобретает при ведении строительных работ в зимний период, когда грунт ухудшает свои свойства.

Основные тезисы, которые содержит инструкция и правила:

  1. Правила позволяют для подбетонирования использовать бетон М50 и выше.
  2. Общей толщины слоя в 10 см обычно хватает не только для того, чтобы выровнять площадку, но и для того, чтобы сформировать надежное основание под возводимый фундамент.
  3. Слой бетона выкладывается на подушку из песка или щебня.

Устройство песчаной и щебеночной подушки

Песчаная подготовка под фундамент обеспечивает оптимальное перераспределение нагрузки на нижнюю часть основания.Актуальность этого связана с тем, что весной и осенью грунт претерпевает сезонные изменения.

С помощью песчаной подушки нижнюю часть фундамента можно поднять над уровнем грунтовых вод и сгладить деформирующие влияния посторонних объектов и материалов вследствие препятствия прямому соприкосновению.

Совет. Песчаную подушку имеет смысл устраивать, если на дне котлована находится проблемная почва.
В этом случае слой грунта удаляется и на его место засыпается крупный речной песок слоем не менее 150 мм.
После этого он разравнивается с помощью простых уровней и трамбуется специальным инструментом – трамбовкой.

Трамбовка песчаной подушки

Качественная песчаная подушка может быть уложена при учете уровня грунтовых вод и сезонного их изменения. При высоком уровне возможно понадобится возведение дренажного слоя (который, впрочем, не будет лишним в любом случае).

Схема размещения песчаной подушки

Для этого по периметру возводимого сооружения выкапывается траншея, которая защищает от талых вод и повышения уровня грунтовых вод при сильных осадках. Эта траншея должна быть соответствующим образом гидроизолирована. Дренаж будет препятствовать подтоплению подвальных помещений.

Вместо песчаной может использоваться щебеночная подготовка под фундамент. Она прочнее своей конкурентки. Материалом служит щебень фракции 20/40 мм. Под слой щебня в 20-25 см насыпают небольшой слой крупного песка (10-15 см).

Щебень нужно утрамбовать при помощи виброплиты. После уплотнения верхний слой материала должен находиться на нулевой отметке.

Схема подушки с использованием щебня

Важно. Наличие подушки определяет величину расстояния от поверхности фундамента до арматуры, которое называется защитным слоем.
При использовании бетонной подушки этот слой может быть сокращен с нормативных 7 см вдвое — до 3,5 см.

Последовательность работ по подбетонированию

  1. После укладки подушки возводится опалубка для фундамента. высотой в толщину бетонного основания, но не выше 30 см;
  2. Укладываются металлические пруты (8-12 мм). Армирование придаст подушке дополнительную прочность и надежность;
  3. Заливается бетон;
  4. Глубинным вибратором проводится окончательная трамбовка подушки из бетона.

Важно. Бетонная подушка должна выступать по крайней мере на 15 см по всей площади основания.
После заливки подушки в нее вставляются куски арматуры так, чтобы они выступали на 20-30 см.
Они должны обеспечить связку подушки с будущим основанием.

Схема связующего армирования

Действующие нормативы в строительстве предполагают предварительную подготовку для фундаментов, которые могут выполняться либо из щебня с битумом, либо из бетона.

Бетонная подушка во всех отношениях является оптимальным решением, потому что она не только обеспечивает лучшую надежность будущего основания, но и упрощает последующие этапы работ.

В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

Источники: http://semidelov.ru/mar/betonnaya-podgotovka-pod-fundament-trebovaniya-snip-i-ustrojstvo-/, http://restart24.ru/fundament/betonnaja-podgotovka-pod-fundament-snip-2.html, http://ofundamentah.com/operacii/raschet/154-snip-na-betonnuyu-podgotovku-pod-fundament

1pofundamentu.ru

Бетонная подготовка под фундамент - функции подбетонки и последовательность работ

Грунты обладают неоднородной структурой. Под большими нагрузками они могут сжиматься, проседать и разрушаться. Чтобы равномерно распределить давление от постройки, уменьшить осадку дома и предотвратить дальнейшие усадочные деформации, под фундаменты устраивают различные виды подготовок — песчаную, щебеночную, гравийную или бетонную.

При слабых грунтах — торфяниках, сапропелях, переувлажненных глинах или илистых почвах — этого бывает недостаточно. В этом случае основание возводят по бетонной подготовке под фундамент.

Для чего нужна подбетонка, в каких случаях ее устраивают из бетона, а когда можно обойтись более дешевым вариантом — песчаной или щебеночной подготовкой?

Функции подбетонки

Бетонная подготовка под фундамент представляет собой прослойку из тощего бетона между щебеночной или гравийной подсыпкой и материалом основной конструкции. Ее толщина находится в пределах 10 см.

Основная функция подбетонки — обеспечить надежное опирание фундамента здания:

  • при слабых грунтах;
  • вблизи откосов, насыпей и склонов;
  • при высокой сжимающей нагрузке от сооружения;
  • в сейсмоопасных регионах.

В этих случаях проводят расчет размеров подбетонки по нормативам — СНиП 2.02.01-83, Строительным правилам 50.101.2004, 63.13330.2012. В них указаны основные принципы подбора состава бетона, устройства подготовительного слоя, установки арматурного каркаса, производства работ.

Дополнительные функции бетонной подготовки заключаются:

  • в удобстве монтажа сборных конструкций по выровненной поверхности;
  • в точности установки арматурных каркасов при устройстве монолита, так как по подушке из щебня их гораздо сложнее выставить по горизонтали;
  • в создании дополнительного защитного слоя от почвенной влаги, разрушающей основные конструкции;
  • в экономичности расходования бетона высокой марки при укладке его на выровненное плотное основание из недорогого материала;
  • в препятствовании протеканию цементного молока из свежезалитого раствора основной конструкции фундамента, гидратация зерен вяжущего проходит полноценно, марка бетона не теряется.

Подготовку из бетона целесообразно устраивать под массивные и масштабные сооружения. Легкие каркасные или небольшие здания на ровном рельефе и плотных почвах возводят по уплотненной основе — песчано-щебеночной подсыпке. Ее назначение — защита от промерзания, отвод почвенной влаги, предотвращение пучения грунта.

Разновидности подготовки

Наиболее распространенные виды подготовки:

  • песчаная;
  • гравийная или щебеночная;
  • бетонная;
  • мембранная.

Песчаная и щебеночная подготовка

На первом этапе после за земляных работ устраивают отсыпку из инертных материалов с последующим уплотнением трамбовками. Толщина песчаной, щебеночной или гравийной подушки — 20-60 см. При высоком уровне грунтовых вод по дну котлована расстилают геотекстиль.

Сначала укладывают крупные фракции, затем средние. Они обеспечивают дренаж основы. Верхний слой отсыпают песком. Такое распределение материалов по размеру придает подушке под ленточный или плитный фундамент большую жесткость и прочность. Использование в подготовке песка необходимо для равномерной передачи вертикальной нагрузки нижерасположенным слоям.

К мелкому заполнителю предъявляют требования:

  • используют песок с крупностью зерен 2-2,5 мм, наиболее подходящий для отсыпки подушек — гравистый дробленый с малым удельным весом и высокой водопропускной способностью;
  • количество глинистых частиц, известковых и солевых загрязнений должно быть минимально;
  • органические остатки приводят к быстрой потере водопроницаемости и заиливанию песчаного слоя, поэтому их присутствие не допускается.

Подсыпка под фундамент выполняется из гравия, гранитного или известкового щебня со средней прочностью М800 и размером фракций 20-70 мм. Обязательно послойное уплотнение виброплитой или ручными трамбовками через каждые 50 мм. Песок предварительно проливают водой.

Бетонная подготовка

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

Бетонную подушку под фундамент изготавливают:

  • заливкой в траншею или дно котлована без опалубки;
  • установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
  • в форму для фундамента сначала помещают тощий, затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Подготовка с геомембраной

Полимерные мембраны появились на строительном рынке недавно. Фибру используют для защиты основания здания от почвенной влаги, т.е. в качестве гидроизоляции. Принципиально новым является то, что профиль в виде шипов одновременно служит для укрепления грунтов. Производители заявляют, что благодаря применению геомембран уменьшается количество усадочных трещин, происходит перераспределение усилий при передаче нагрузки основанию. Форма сечения препятствует попаданию воды, а пустоты между изоляцией и бетоном вентилируются.

Укладку фибры проводят по песчано-щебеночной подготовке, предварительно расстилают слой геотекстиля. Мембранные швы соединяют сваркой. Материал прочен и долговечен, выдерживает высокие и низкие температуры.

Последовательность работ

Работы по устройству подбетонки под фундамент из тощего бетона проводят по схеме:

  1. Выравнивают дно котлована или траншеи.
  2. Отсыпают крупный и средний щебень, выравнивают, трамбуют. Высота слоя — 10-15 см.
  3. Следующий шаг — подсыпка под фундамент из песка фракции 2-2,5 мм, увлажнение, трамбовка.
  4. Устанавливают опалубку под подушку под ленточный фундамент.
  5. Монтируют арматурную сетку и вертикальные выпуски для связи фундамента с подготовкой основания.
  6. Для заливки подушки используют бетон М100 на портландцементе марки не ниже М500. Высота слоя — 10 см.
  7. Выравнивают поверхность, трамбуют вибраторами для выпуска воздуха из толщи раствора.
  8. Через 3-7 дней щиты опалубки снимают.

Перед тем, как монтировать фундамент, нужно сделать гидроизоляцию подушки с помощью обмазочных или рулонных защитных материалов. Согласно СНиП допустимые отклонения по горизонтали не должны превышать 5 мм при проверке двухметровым уровнем, а по всей длине участке — 20 мм.

Заключение

Подготовка под фундамент — неотъемлемая часть общестроительных работ. Строительные нормативы прописывают, в каких случаях нужно определять толщину, ширину, армирование бетонной подушки под фундамент с помощью расчета. При слабых грунтах, высокой нагрузке, сложном рельефе, в сейсмоопасных зонах это обязательно. Во всех остальных случаях подбетонка выполняется стандартно и имеет толщину не более 10 см.

betonpro100.ru

подбетонка или подушка из щебня

Если надежность и долговечность здания и сооружения зависит от качества фундамента, то добротность самого основания зависит от грамотно проведенных подготовительных работ. Выбор вида подготовки зависит от особенностей территории застройки и материалов подземной части конструкции.

Существует песчаная, гравийная или бетонная подготовка. Как для легких каркасных домов, так и тяжелых монолитных конструкций и домов из камня необходимо подготовить основание под ленточный фундамент.

Бетонная подготовка дороже щебеночной подушки, но практичнее. Толщина подготовки из щебня 20 см, из тощего бетона 10 см.

Преимущества подбетонной подготовки

Слой тощего бетона в 10 см сумеет выровнять все неровности, которые допущены в ходе выполнения земляных работ. Использование данной технологии позволяет легко и удобно монтировать арматурные каркасы, согласно проектным положениям. Также основание из тощего бетона исключат контакт металла с грунтом, а, следовательно, его коррозию.

Подбетонка облегчает разметку осей, привязку стен и других конструкций. По сути, этот слой служит дополнительной гидроизоляцией, которая при сооружении фундамента и застывании бетона не дает «цементному молочку» вытечь в грунт. В результате фактическая марка материала не снижается, и в процессе используется тот объем стройматериала, который запланирован в проекте. Данную технологию можно использовать, практически, на любых участках застройки. Обустройство подбетонки во время затвердевания фундамента обуславливает удержание влаги, что делает процесс максимально корректным.

Подушку из щебня можно выбирать, если грунт на дне котлована тщательно утрамбован, а уровень грунтовых вод находится ниже уровня проведения подготовительных работ. Но в этом случае лучше обустраивать дополнительную гидроизоляцию. Также вам придется постараться с арматурой, чтобы она заняла адекватное проекту положение.

Технология регламентируется тремя нормативами: СНиП2.02.01-83, СНиП13330.2012 и СНиП50-101-2004. Эти документы предписывают осуществлять проектирование и расчеты в соответствии: с типом грунта, с особенностями окружающей застройки, с учетом реальных нагрузок, с учетом класса сейсмичности района и экологическими требованиями местных властей.

Как выполняется бетонная подготовка

Утрамбовываем тщательно грунт в траншее или котловане и выравниваем его


Необходимо сразу сказать, что подбетонка не является обязательным элементом конструкции. Если ваш объект не масштабен, грунт на участке плотный, рельеф – ровный, а черновое основание предусматривает тугую стальную стяжку, выполнять работу не экономично и не практично, поскольку дополнительные усилия никак не повлияют на результат.

Выравниваем дно траншеи щебнем мелкой фракции и утрамбовываем


Если бетонная подготовка целесообразна, то ее обустройство нужно начинать с рытья траншеи и утрамбовки ее дна. Ее глубина складывается их толщины подушки и толщины подбетонки. На дно траншеи высыпается расчетное количество песка и камня, которые также утрамбовываются. Далее необходимо слой гидроизоляции. Это может быть битум, рубероид или пленка. Бетонная подготовка под монолитную ленту должна выступать за пределы подземных конструкций на 10 или 15 см. С учетом этих значений должна формироваться и песчано-щебеночная подушка.

Заливаем бетон марки М100 в опалубку, выравниваем


Важно в первые дни схватывания бетона поливать водой, при помощи распылителя (не струей). По истечению двух, трех дней опалубка снимается и можно наносить гидроизоляцию и выставлять арматурный каркас под ленточный фундамент.

Как залили бетон не забывайте поливать его водой, иначе бетон не созреет, а высохнет


Формирование опалубки и арматурного каркаса

Для того, чтобы фундамент работал в виде "перевернутой буквы Т" необходимо армирование. На этом этапе необходимо выставить опалубку. Для бетонной подготовки достаточно использовать доски 150х40, которые кольями закрепляются в горизонтальном положении. Затем на дно созданной конструкции выкладывается арматура, согласно проекту. По завершению работы начинается замешивание тощего цементного раствора, где содержание самого цемента не велико. В качестве наполнителей используются щебень и песок. Готовый материал заливается в опалубку. Его также нужно утрамбовать, чтобы выгнать воздух с помощью вибратора.

Верхний слой подбетонки нужно выровнять, и накрыть пленкой, которая предотвратит интенсивное высыхание поверхности. В зависимости от плотности грунта, толщина бетонной подготовки может варьироваться от 6 до 10 см. Строительные нормативы рекомендуют не допускать уклона конструкции более 5 мм на 1 метр длины ленточного фундамента. Если вы хотите добиться надежной увязки подбетонки с фундаментом, целесообразно установить вертикальные металлические стержни, чтобы они возвышались над поверхностью от 20 до 30 см.

Практически в каждом строительном проекте предполагается проход по таким конструкциям коммуникаций. Их можно сделать на следующем этапе возведения объекта с помощью болгарки или бурения. Но рациональней «заложить» такие отверстия во время обустройства бетонной подготовки – в сыром растворе. Это сэкономит время и денежные средства.

Основной функционал бетонной подготовки:


  • защита от протечек бетонного раствора, что ускоряет достижение необходимых характеристик основания;
  • силы, возникающие в грунте, перераспределяются через подбетонку, она нивелирует их действие;
  • оптимизация процесса армирования;
  • бетонная подготовка позволяет проводить строительные работы в зимнее время года;
  • выровненная поверхность упрощает работы и делает их более точными.

Для замешивания тощего раствора можно использовать бетон до марки М50. Преимущественно данная технология используется для сооружения ленточных и плитных фундаментов. Точную ширину и толщину подбетонки необходимо рассчитывать в соответствии с предполагаемыми деформациями и по несущей способности.

Далеко не всегда следует выбирать подбетонку в качестве базы для фундамента. Но данная технология позволяет сооружать надежные и долговечные основания даже в проблемных участках застройки. В работах следует руководствоваться строительными нормативами. Так в результате вы получите дом, который будет радовать вас и ваших потомков.


framehouse.club

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
