4. Штукатурная гидроизоляция
Она может выдерживать гидростатическое давление до 0,5…0,6 МПа. К штукатурным гидроизоляционным составам относят:
цементно-песчаные растворы с различными уплотняющими добавками;
полимерцементные и стеклоцементные растворы;
торкрет из коллоидного цементного раствора;
мелкозернистый асфальтобетон (асфальтовая штукатурная гидроизоляция).
Цементно-песчаную изоляцию в чистом виде применяют крайне редко, обычно ее совмещают с окрасочной или оклеечной гидроизоляцией. Надежность штукатурной изоляции значительно повысится при армировании ее металлическими сетками и стеклотканевыми материалами (рис.19.3).
В остальных случаях для штукатурной гидроизоляции применяют водонепроницаемый безусадочный цемент или портландцемент с уплотняющими добавками — церезитом, хлорным железом, жидким стеклом, алюминатом натрия, битумными и латексными эмульсиями. В растворе используют чистый песок
Рис. 19.3. Штукатурная 1-изолируемая конструкция; 2—грунтовочный слой; 3—штукатурная гидроизоляция;4-металлическая сетка; 5-анкер | с минимальной крупностью зерен 1,5 мм. Толщина гидроизоляционного слоя задается в проекте и находится в пределах 5…40 мм. Приготовление цементного раствора с добавкой церезита производят в следующей по-следовательности; приготовляют сухую смесь из 1 масс, ч цемента и 2…3 частей мелкого песка; эту смесь затворяют церезитовым молоком (на одну часть церезита берется 10 частей воды) и доводят до консистенции обычного штукатурного раствора. Раствор наносят на подготовленную поверхность слоем в 2-4см в зависимости от расчетного давления воды. Полученную поверхность железнят цементным раствором (без песка), замешанным на церезитовом молоке. Хлорное железо в количестве 3% от массы цемента во время схватывания раствора образует гидрат оксида железа, который закупоривает поры цементного камня и делает поверхность практически непроницаемой. |
Жидкое стекло — 2,5% от массы цемента делает изоляцию после затирки и железнения напорной. А покрытие такой изоляции в три слоя жидким стеклом по затвердевшей цементной штукатурке приводит к образованию гидроизоляции, пригодной для железобетонных резервуаров.
Цементно-песчаная изоляция с добавлением 5% латекса становится повышенно-
Рис. 19.4. Штукатурная гидроизо-ляция мест прохода трубопроводов: 1-металлический хомут; 2-штукатур-ная гидроизоляция; 3-стеклоткань; 4-керамическая плитка; 5-изолируемая конструкция; 6-трубопровод | эластичной, но прочность покрытия снижается практически вдвое, поэтому приходится применять более высокую марку раствора. На растворе состава от 1: 1 до 1: 3 изоляцию получают прочной, не требуется защитного покрытия от механических повреждений, раствор легко наносят вручную и с помощью средств механизации. Полученную изоляцию легко ремонтировать и восстанавливать. Общая толщина изоляции составляет 2…2,5 см. При нанесении штукатурной изоляции методом торкретирования с применением цемент-пушки обычно наносят не менее двух слоев изоляции. Два слоя изоляции общей толщиной 25 мм выдерживают гидростатический напор10м, три слоя толщиной до 30 мм — до 20 м |
Когда изолируемые поверхности подвергаются непродолжительным периодическим увлажнениям (санитарные узлы, ванные, кухни, подсобные помещения столовых), места прохода трубопроводов при устройстве штукатурной изоляции армируют стеклотканью с выводом ее и закреплением на высоте не менее 120 мм от уровня пола (рис. 19.4). Для большей прочности и получения гладкой поверхности при всех случаях оштукатуривания осуществляют железнение.
Технология устройства штукатурной гидроизоляции. Устройство штукатурной изоляции включает в себя операции по подготовке поверхностей, усилению мест возможных деформаций, нанесению штукатурных изоляционных составов, мероприятия по предупреждению сползания гидроизоляционного слоя на вертикальных и наклонных поверхностях.
Подготовка поверхностей заключается в очистке, выравнивании и просушивании до требуемой влажности. Места, в которых возможна деформация изолируемых конструкций (сопряжения, утлы, ниши и т.д.), усиливают предварительно установленной металлической сеткой, а также стеклотканью, укладываемой в процессе нанесения штукатурной изоляции.
Для повышения надежности сцепления штукатурного слоя с изолируемой поверхностью проводят ее подготовку: срубают наплывы бетона, устраивают насечки, глянцевые поверхности обрабатывают пескоструйным аппаратом, в заключение поверхности обеспыливают, поверхность промывают и сушат.
Цементно-песчаную штукатурную изоляцию наносят, как правило, механизированным способом с применением штукатурно-затирочных машин, и только при небольших объемах работ и в неудобных местах — вручную. Широкое применение для механизированного нанесения цементно-песчаных составов получили цемент-пушки, растворонасосы и штукатурные агрегаты. Технология нанесения штукатурных растворов на поверхность будет рассмотрена в отдельной теме.
Разновидностью штукатурной изоляции является цементный торкрет, который позволяет механизировать процесс нанесения покрытия и повысить его надежность. Чаще применяют активированный коллоидный цементный раствор, который наносят при помощи цемент-пушки, поддерживая давление сжатого воздуха в пределах 0,25…0,3 МПа. Сухая смесь подается к изолируемой поверхности пневматически по резинотка-невым рукавам от цемент-пушки, в которой смесь дозируется тарельчатыми питателями. Сухая смесь смешивается с водой в штукатурном сопле, куда вода поступает по отдельному резинотканевому рукаву, оборудованному дозирующим вентилем.
Сопло перемещают на расстоянии 50 см от поверхности круговыми движениями, чем достигается более ровное нанесение штукатурного намета. Затирать свеженанесенный слой активированного торкрета не рекомендуется, так как это приводит к нарушению плотности структуры и сцепления с основанием. Гладкую поверхность штукатурной изоляции получают путем нанесения дополнительного слоя толщиной 4…5 мм из состава, содержащего мелкий кварцевый песок. В этом случае верхний слой заглаживают до его схватывания. Вертикальные поверхности изолируют снизу вверх полосами шириной 80… 100 см на всю высоту, длина захватки в пределах 20 м.
Нашла применение технология нанесения слоев торкрета с их армированием рубленым стекловолокном. После нанесения слоя раствора производят набрызг под давлением волокон стекловолокна в свежеуложенный слой раствора. Рабочие характеристики покрытия возрастают при добавлении в состав 10% латекса. Общая толщина покрытия достигает 8… 10 мм и характеризуется высокими трещиностойкостью и прочностью.
После нанесения штукатурной изоляции из цементно-песчаного раствора ее окрашивают битумными лаками и эмульсиями, которые образуют на поверхности водонепроницаемый слой и создают благоприятный режим для процессов гидратации.
При совпадении требований по обеспечению водонепроницаемости и качественной декоративной отделки помещения производят облицовку поверхностей в душевых, ванных, прачечных плитками на штукатурных, растворах с повышенной влагонепроницаемостью.
Изоляцию можно делать с двух сторон. При наличии напора воды лучше, чтобы изоляция работала на сжатие, а не на отрыв. Если принято решение устраивать изоляцию изнутри, то с наружной стороны, со стороны поверхности, соприкасающейся с водой, устраивают глиняный замок, т.е. слой утрамбованной глины толщиной не менее 20 см по всей плоскости изолируемой поверхности.
Надежность работы штукатурной гидроизоляции находится в прямой зависимости от жесткости изолируемых поверхностей и воздействия вод. Поэтому надежность данного типа изоляции обусловлена не только жесткостью основания, но и прекращением осадок сооружения и отсутствие любых вибраций.
studfiles.net
Штукатурная гидроизоляция
Штукатурная гидроизоляция классифицируется по компонентам и тому, каким методом она наносится. Выполнение гидроизоляционных работ требует, как правило, положительной температуры. Горячие штукатурки можно выполнять и на морозе. Отдельные разновидности цементно-песчаной штукатурки могут накладываться в мороз при условии, что в них присутствуют необходимые добавки. Разные по составу версии гидроизоляции могут быть разной толщины – от первых миллиметров до сантиметров и насчитывать два и больше прослоев. Слои покрытия могут быть нанесены машинными способами, это ускоряет процесс оштукатуривания.

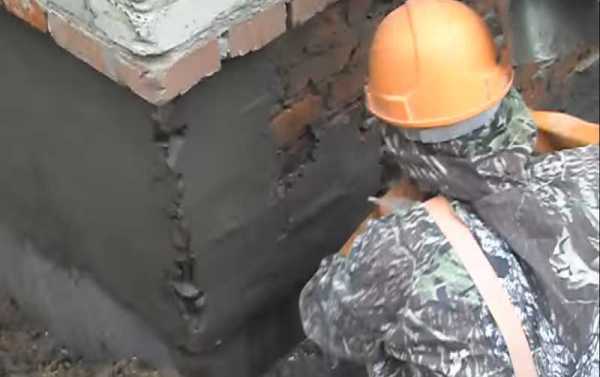

Штукатурная гидроизоляция своими руками
В составе водозащитных штукатурок используют полимеры. Гидроизоляционная защита хорошо работает на бетоне или подобной основе.
Горячую асфальтовую гидроизоляцию надо накладывать на сухую, чистую от мусора основу. Эффективно работает она с той стороны, откуда ожидается поступление влаги, или откуда будет напор воды. Углы и места, потенциально подверженные деформации, армируются. В качестве арматуры используется сетка из стали или стеклоткань. Применяя эту гидроизоляцию, надо помнить, что на морозе она растрескивается, а при жаре – часть трещин может залечиваться. Эта штукатурная гидроизоляция неспособна противостоять химическим реактивам и нефтепродуктам.
Холодная асфальтовая гидроизоляция включает в себя разнообразные битумосодержащие пасты и наполнители в форме порошковых или волокнистых компонентов. Холодную гидроизоляцию также наносят с той стороны, откуда ожидается влага. При использовании этого типа гидрозащиты надо предусматривать меры (пригрузка грунтом или заграждением) по противостоянию отслаиванию и разрушению, особенно там, где ремонтировать или проверять целостность покрытия будет затруднительно.
Асфальтовую гидроизоляцию делают и литым способом. Так будет создан однородный сплошной покров, непроницаемый для влаги. Используемые для данной технологии ингредиенты раствора (асфальт, мастики или битумные смолы) в этом случае разогреваются до подвижного состояния. Укладка выполняется в два или больше слоев, но за один проход нельзя положить слой толще, чем 2,5-3см. Этот вид гидрозащиты применим и для поверхностей, стоящих наклонно или вертикально. Чтобы материал не стекал до застывания, параллельно оштукатуриваемой плоскости устраивается защищающее покрытие, исполняющее роль опалубки. Для его постройки может подойти кирпич, камень, дерево.
Цементно-песчаная гидроизоляция состоит из цемента с песком, к которым добавляются различные компоненты, роль которых – повысить плотностные свойства, компенсировать последствия усадки, а также избежать растрескивания. Наносятся эти смеси механизировано, из наиболее известных способов следует упомянуть пневмобетонирование и торкретирование. Но гидроизоляция описываемого вида, будучи нанесенной обычным штукатурным способом, имеет самые лучшие изолирующие параметры. Имея толщину более 2.5 см, включая в себя три прослоя (верхний должен непременно быть затерт цементом), она удерживает воду с давлением 0,49 мПа, что соответствует 50-метровому столбу воды.
Потенциально слабые места (углы, стыки, перегибы) должны армироваться обязательно сеткой из стали. Если есть потребность утоньшить покрытие, используются цементно-коллоидные растворы.
Штукатурная гидроизоляция разных видов используется в разных условиях. Горячую асфальтовую накатывают в подвалах, которые не заливаются водой. Асфальтовой холодной, кроме того, можно покрывать крыши, чаще плоские. Асфальтовая литая годится, чтобы перекрыть влажные подземные сооружения. Цементно-песчаная хороша для сырых помещений, в которых ненадолго появляется вода.
РЕКОМЕНДУЕМ ПОЧИТАТЬ
Вконтакте
Google+
stroim-domik.net
Штукатурная гидроизоляция
Штукатурную гидроизоляцию из холодных битумных мастик на основе эмульсионных паст наносят на изолируемые поверхности со стороны воздействия воды в тех же сооружениях и для тех же условий, как и окрасочную, за исключением емкостей, содержащих воду. Она также используется для устройства антифильтрационных покрытий в гидротехнических сооружениях.
Холодную штукатурную гидроизоляцию нельзя рекомендовать в сооружениях, подверженных действию постоянного электрического тока (тоннели метрополитена и т. п.).
Штукатурную гидроизоляцию из горячих асфальтовых растворов применяют для нанесения на изолируемые поверхности со стороны воздействия влаги или воды в следующих случаях: в монолитных и сборных с надежно омоноличенными стыками сооружениях, заложенных в фильтрующих грунтах, при положении уровня подземных вод ниже основания сооружений и при условии, что к влажностному режиму внутри сооружения не предъявляется специальных требований; для гидроизоляции полов в тех же условиях; при возможности механических воздействий на гидроизоляцию (наружная гидроизоляция кессонов, опускных колодцев, труб под насыпями, устанавливаемых способом вдавливания, и др.) сооружений, к влажностному режиму которых не предъявляется специальных требований; в качестве антифильтрационных покрытий в гидротехнических сооружениях; в качестве защитного слоя для других видов гидроизоляции.
Штукатурную гидроизоляцию из горячих асфальтовых растворов не рекомендуется применять при возможном трещинообразовании в конструкциях после устройства гидроизоляции.
Штукатурная гидроизоляция из горячих асфальтовых мастик применяется для нанесения на поверхности со стороны воздействия воды монолитных и сборных (с надежно омоноличенными стыками) сооружений, к влажностному эксплуатационному режиму которых не предъявляется специальных требований, а также для внутренней гидроизоляции емкостей для воды при напоре до 1 ати. В тех случаях, когда штукатурное покрытие работает на отрыв напором воды, необходимо устройство поддерживающей его конструкции.
Такую штукатурную гидроизоляцию не рекомендуется применять при возможном после ее устройства трещинообразовании, превышающем способность мастики к растяжению без разрыва.
Штукатурную гидроизоляцию, наносимую торкретным способом из цементных растворов, применяют в следующих случаях: на основе портландцемента, пуццоланового и сульфатостойкого цементов для монолитных и сборных с омоноличенными швами жестких конструкций — от фильтрующих и капиллярных вод, при положении уровня подземных вод ниже основания сооружений; на основе водонепроницаемого безусадочного цемента ВБЦ — для монолитных и сборных с омоноличенными швами жестких конструкций при наличии напорных подземных вод, а также при необходимости быстрого ввода сооружения в эксплуатацию при гидростатическом давлении.
В сооружениях, подвергающихся температурно-осадочным деформациям, такую изоляцию можно применять при обязательном устройстве деформационных швов в торкретном слое против швов в конструкции и их уплотнении. Следует отметить, что изоляция с применением ВБЦ, наносимая вручную, допускается в небольших сооружениях (приямки, колодцы, резервуары и т. п.).
Штукатурную гидроизоляцию на основе цементов не рекомендуется применять в тех случаях, когда возможно трещинообразование в конструкции после ее устройства.
Горячая штукатурная гидроизоляция
Горячую штукатурную гидроизоляцию из растворов или мастик следует наносить в два-три намета по 5—7 мм толщиной, причем каждый намет наносят после остывания ранее уложенного. На вертикальные и потолочные поверхности мастику или раствор следует, укладывать механизированным особом, например асфальтометом ВНИИГ. Изоляцию стен следует вести ярусами высотой 1,4—1,8 м при длине захватки не более 20 м.
В зависимости от температуры воздуха температура раствора или мастики должна быть 180—200°.
На горизонтальные поверхности мастику ли раствор можно наносить при температуре 60—180° слоями толщиной 7—10 мм, разравнивая и уплотняя их при помощи вибрационных гладилок с электрообогревом, виброреек, гребков, вальков и легких катков. Стыки наметов должны быть выполнены внахлестку на 20 см и располагаться вразбежку.
Мастику или раствор следует наносить при температуре воздуха и поверхности не ниже 0°, а при более низких температурах необходимо подогревать поверхность.
Производительность по укладке изоляции при бригаде в 3 человека — 1 м2/мин.
В местах сопряжения изоляции с компенсаторами концы последних должны быть перекрыты изоляцией.
www.masterovoi.ru

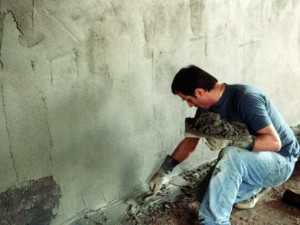

Штукатурная гидроизоляция – Специальные виды работ в строительстве
Штукатурная гидроизоляция (водонепроницаемая штукатурка) бывает цементно-песчаной и асфальтовой.
Цементно-песчаную гидроизоляцию выполняют из растворов состава 1:2 (цемент:песок). В качестве вяжущего в этих растворах используют портландцемент с гидравлическими или уплотняющими добавками (церезит, алюминат натрия, жидкое стекло или битумная эмульсия), а также безусадочный или расширяющийся цементы. Кварцевый песок должен иметь правильно подобранный зерновой состав и не содержать вредных примесей.
Если изоляция не подвергается напору воды, штукатурный слой можно наносить с любой стороны изолируемой конструкции. В этом случае, когда конструкция испытывает гидростатическое давление, штукатурную изоляцию устраивают со стороны водяного напора с тем, чтобы она работала на сжатие, а не на отрыв. До нанесения водонепроницаемой штукатурки бетонные основания очищают, а при недостаточной шероховатости – подвергают насечке или обработке пескоструйным аппаратом с последующей промывкой струей воды.
Гидроизоляционный слой наносят штукатурными методами, а при больших объемах работ – торкретированием (при помощи цемент-пушки, выбрасывающей со сжатым воздухом сухую смесь цемента с песком, которая при выходе из наконечника шланга увлажняется водой). Раствор выбрасывается из цемент-пушки со скоростью 80-140 м/сек, образуя на поверхности конструкции очень плотный и прочный слой штукатурки (300-500 кг/см2). Такая штукатурка выдерживает давление воды до 50 атм и более, прочно соединяется с поверхностью бетона или кирпича.
Гидроизоляцию наносят на увлажненную поверхность слоями по 6-10 мм. Каждый последующий слой накладывают после затвердевания предыдущего (при использовании портландцемента – не позднее чем через сутки, а при применении безусадочного или расширяющегося цементов – не позднее чем через 30 мин).
Поверхность каждого затвердевшего слоя изоляции обдувают сжатым воздухом и смачивают водой. Верхний слой (накрывку) толщиной 3-5 мм делают из раствора, приготовленного на мелком песке, и для получения гладкой поверхности затирают металлическими терками. Толщина штукатурной изоляции зависит от напора воды и устанавливается проектом.
Цементно-песчаная изоляция обладает высокой прочностью и не требует защитного покрытия от механических повреждений.
Асфальтовую гидроизоляцию выполняют путем укладки на поверхность конструкции литой или жесткой асфальтовой смеси.
Поверхность сначала очищают от мусора и пыли, высушивают, а затем покрывают холодной битумной грунтовкой. Асфальтовую смесь получают в готовом виде с асфальтовых заводов или приготавливают на строительной площадке в асфальто-варочных котлах. Температуру смеси при варке доводят до 180-200°, а при укладке и уплотнении она должна быть не ниже 80°. Доставляют смесь с завода в автосамосвалах, кузовы которых в холодное время года утепляют.
При применении жесткой асфальтовой смеси поверхность основания после высыхания холодной грунтовки покрывают горячей битумной мастикой. После того как она остынет, на нее ровным сплошным слоем кладут асфальтовую смесь и уплотняют площадочным вибратором с обогреваемой плитой, а при больших объемах работ – механическими катками. Конструктивные швы сооружения заполняют асфальтовыми мастикой или раствором.
Изоляцию горизонтальных поверхностей литой асфальтовой смесью ведут полосами шириной 2 м, ограниченными маячными рейками. Укладывают смесь слоями толщиной 25-30 мм. На неполностью остывший первый слой наносят второй, затирают его, посыпают песком и уплотняют деревянным вальком, легким катком или площадочным вибратором. Иногда нижний слой асфальтовой изоляции делают из жесткой асфальтовой смеси, а верхний – из литой.
При изоляции вертикальных поверхностей асфальтовую смесь заливают в пространство между поверхностью сооружения и защитной стенкой из кирпича и бетонных блоков, скрепленных цементным раствором.
svaika.ru
