Гироизоляций фундамента и его коснтрукций. Гидроизоляция ростверка столбчатого фундамента. Гидроизоляция ростверка плитного фундамента.

Закладка фундамента – это начальный этап строительства любого здания. Вся нагрузка будущей конструкции дома приходится именно на фундаментную основу. Поэтому материалы, которые применяются для строительства фундамента, обладают высокой прочностью, долговечностью и износостойкостью. Чтобы все эти характеристики сохранились на протяжении всего заявленного срока эксплуатации строения, необходима качественная гидроизоляция конструкций фундамента.

Чтобы оценить степень значимости гидроизоляции, важно понимать, что атмосферные осадки и грунтовые воды, залегающие под поверхностью земли, оказывают губительное воздействие на все элементы фундамента. Даже такие крепкие и прочные материалы, как железобетон и бутобетон, не говоря уже о дереве и кирпиче. Чтобы разрушительные свойства влаги не ослабили конструкцию фундамента и для выбора способа гидроизоляции той или иной части фундамента, стоит учитывать геологические и климатические факторы.

Воздействие внешних факторов на различные конструкции фундаментов

В какой бы местности не возводилось строение, фундаментная основа подвержена износу от воздействия поверхностной и подземной влаги. Особенно опасна вода в холодное время года. Попадая на поверхность фундамента, она проникает глубоко в поры и трещины материала. А переходя в твердое агрегатное состояние и расширяясь, безобидная вода способна разорвать даже железобетон.

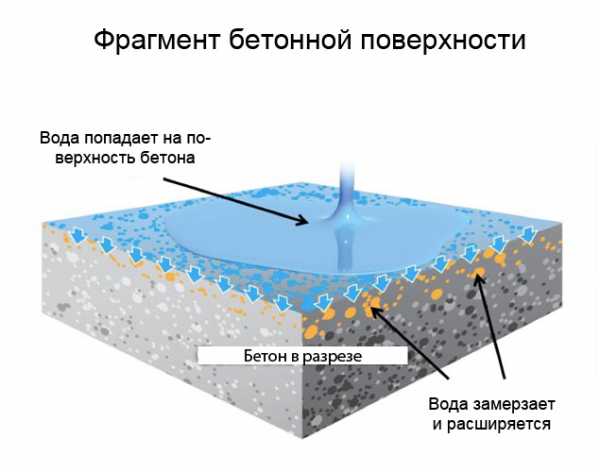

Разрушение бетона водой.

Регулярное выпадение атмосферных осадков характерно для любого региона, но в этом случае надежной защитой фундамента выступает отмостка. Она является обязательным элементом любого здания, независимо от местоположения участка.

Гораздо сложнее дело обстоит с грунтовыми водами. Они присутствуют практически везде, различна только глубина их залегания.

  • Если подземные воды расположены значительно ниже подошвы фундамента, более 1 метра, это вовсе не означает, что гидроизоляцией можно пренебречь. При интенсивной застройке близлежащих территорий неизбежны дренажные работы и строительство асфальтированных дорог. Эти мероприятия с годами могут вызвать колебания грунтовых вод. Простейшая обмазочная гидроизоляция станет гарантией долговечности фундамента.
  • Если же уровень подземных вод находится в непосредственной близости от несущей конструкции, на глубине менее 1 метра от уровня подошвы фундамента, гидроизоляционная защита обязательна. Во время весенних паводков уровень грунтовых вод (УГВ) может подняться на несколько метров. И влага по почвенным капиллярам устремится к стенам фундамента. Вертикальная (обмазочная или рулонная) и горизонтальная гидроизоляция станет надежной преградой.
  • Самым сложным является вариант, когда грунтовые воды буквально омывают стены фундамента. В этом случае необходимо обеспечить не только максимальную гидроизоляцию, но и оснастить пространство вокруг строения дренажной системой. Даже самые качественные гидроизолирующие материалы не смогут противостоять гидростатическому давлению на фундамент. А это чревато сдвигами и деформациями несущей конструкции, которая подвергается колоссальным нагрузкам от всего строения в целом. Гидроизоляция вкупе с дренажной канализацией станут оптимальным барьером для излишней влаги.
  • В отдельных случаях надежно защищать фундамент приходится независимо от уровня залегания грунтовых вод. Причиной тому является состав самого грунта. Высокое содержание в почве глины или суглинка препятствует впитыванию атмосферной влаги в более глубокие слои почвы. И она устремляется к стенам фундамента.

Независимо от количества осадков, уровня грунтовых вод и сезонных факторов, необходимо учитывать химический состав воды. Сельскохозяйственные удобрения, применение мощных реагентов в зимнее время, промышленные и канализационные стоки насыщают подземные и поверхностные воды агрессивными примесями, которые постепенно разъедают даже такие прочные материалы, как бетон. А при вступлении в реакцию с химикатами кислорода необратим процесс коррозии арматурной решетки. Таким образом, нарушается целостность всей конструкции. Подробнее о технологиях монтажа дренажных системы можно узнать в специальной статье: системы отвода грунтовых вод, проектирование и монтаж. Здесь же мы подробнее поговорим о гидроизоляции фундамента.

Перечень работ, обеспечивающих надежную гидроизоляцию всего фундамента

Чтобы не допустить преждевременного износа и разрушения несущего элемента здания, необходимо провести комплекс мероприятий, направленных на защиту от влияния влаги. В зависимости от проекта здания, а также специфики геологических и климатических показателей проводятся следующие действия:

  1. Установка дренажной системы отвода воды.
  2. Правильная организация ливневой канализации и водостока.
  3. Строительство фундамента, оснащенного вентиляционными ходами, для естественного выветривания влаги.
  4. Монтаж гидроизоляционных материалов на стенах и основании фундамента, гидроизоляция пола подвального помещения и цоколя, а также защита швов между уровнями конструкции.
  5. Нанесение специальных водоотталкивающих растворов.

Разновидности гидроизоляции по методу нанесения

В зависимости от способа нанесения влагозащитного материала выделяются следующие технологии:

  • Оклеечная;
  • Обмазочная;
  • Напыляемая;
  • Штукатурная.

Возможно комбинирование различных способов гидроизоляции для разных конструкций одного фундамента.

Обмазочная гидроизоляция

Обмазочную гидроизоляцию можно проводить с применением битума, битумных мастик и полимерных составов. Более прочными и передовыми гидроизолирующими материалами стали холодные битумно-полимерные или битумно-резиновые мастики. Для усиления влагозащитных характеристик материала применяются армирующие сетки. Обмазка служит неплохим барьером для проникновения поверхностных и капиллярных вод, но с напорными водами справляется слабо.

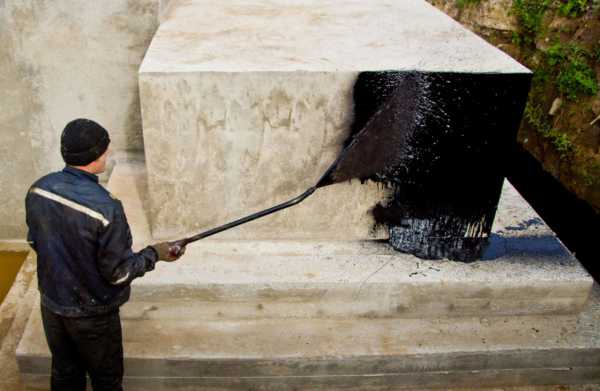

Обмазочная гидроизоляция фундамента.

Преимуществом использования битумных мастик является герметичность покрытия и отсутствие швов. Однако применение в качестве гидроизоляции битумных составов можно назвать самым непрактичным и ненадежным методом. Срок работы этих материалов не превышает 3-5 лет. По истечении указанного времени они изнашиваются, появляются трещины и отслойки.

К тому же мастика ввиду своей пластичности склонна к повреждениям. Наносится она только на сухую и ровную поверхность, все швы должны быть гладкими, а углы строения скругленными. Перед нанесением гидроизоляции поверхность стен обрабатывается специальной грунтовкой или битумным лаком. Мастика наносится на поверхность фундамента специальными шпателями и терками или валиками. Следующий слой дублируется через несколько часов, после полного затвердевания предыдущего. Когда гидроизоляционный слой окончательно застынет, можно приступать к обратной засыпке грунта.

Часто для экономии денег фундамент обрабатывают просто битумом. Стоит учитывать, что такой метод гидроизоляции влечет за собой ещё большие затраты. Прочность и морозоустойчивость битума минимальна, так как он является достаточно хрупким органическим материалом.

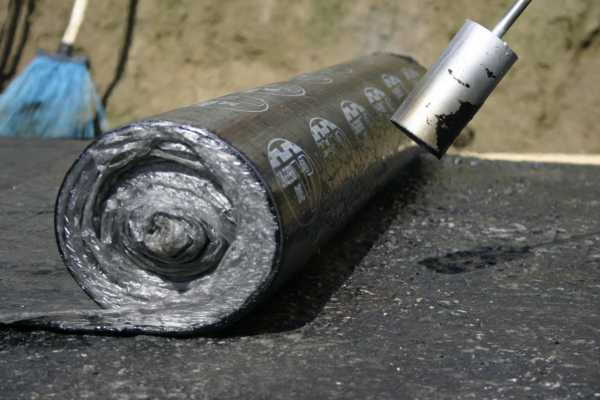

Оклеечная гидроизоляция

Данный способ гидроизоляции осуществляется при помощи рулонных материалов. Самым доступным и дешевым является рубероид.

Хотя стоимость рубероида немного выше стоимости битумной мастики, этот материал гораздо надежнее и плотнее. Перед нанесением рулонных материалов поверхность фундамента необходимо подготовить. Стены должны быть ровными, сухими и чистыми.

Использование рулонных материалов для оклеечной гидроизоляции фундамента.

Усовершенствованными рулонными материалами являются самоклеящийся и наплавляемый рубероид. Самоклеящийся рубероид монтируется на слой предварительно нанесенного битума. Если используется наплавляемый рубероид, то специальный связывающий слой разогревается при помощи газовой горелки. Обычно используют два слоя рубероида, каждая полоса клеится внахлест предыдущей.

Основным недостатком данного типа гидроизоляции можно назвать неизбежное наличие швов, в которые рано или поздно просачиавется влага. Также рубероид весьма сложно монтировать на труднодоступные участки.

Штукатурная гидроизоляция

Этот процесс предполагает нанесение на стены фундамента штукатурки на основе цемента, кварцевого песка и активных добавок. Минерально-цементный состав глубоко впитывается в стены фундамента и делает его поверхность водонепроницаемой. Этот способ требует немалых денежных и временных затрат. Цементный состав наносится толщиной в 25 мм, если напор воды равен 20 м.

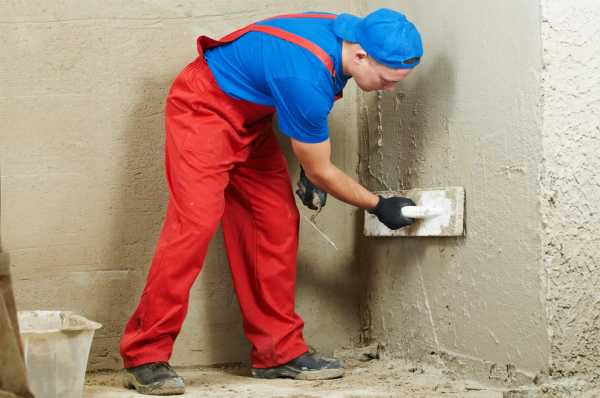

Штукатурная гидроизоляция фундамента.

Штукатурная гидроизоляция надежно борется с капиллярной влагой, не пропуская её в стенки конструкции, но со временем материал может потрескаться.

Напыляемая гидроизоляция

Применяемый состав гораздо дороже битумной мастики, поэтому данный метод нанесения целесообразен для зданий со сложной формой фундамента.

Напыляемая гидроизоляция.

Данный способ гидроизоляции можно назвать самым лёгким в исполнении, так как нанесение влагозащитного состава производится с помощью специального распылителя за короткий срок. Для дополнительной защиты нанесенный на поверхность фундамента состав комбинируется с армирующим геотекстилем. Из-за дороговизны применяется в тех случаях, когда оклеивание рулонными материалами затруднительно и малодоступно.

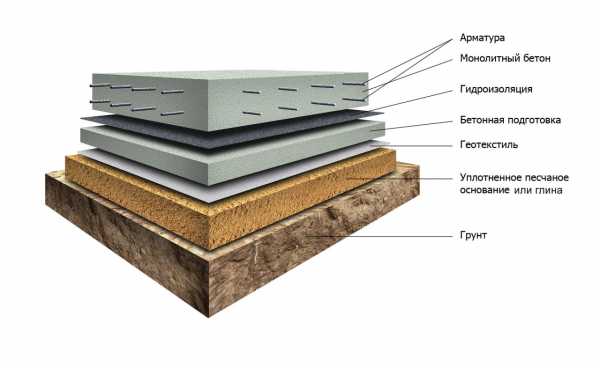

Гидроизоляция плитного фундамента

Для этого типа фундамента наиболее эффективная изоляция рулонными материалами. Рассмотрим сам процесс на примере рубероида. На плитное фундаментное основание настилается обычный рубероид. Чтобы устранить все неровности плит, перед укладкой рубероида наносится специальная выравнивающая стяжка. После монтажа гидроизоляции как правило предусмотрен слой утеплителя, после которого делается еще одна стяжка. На этот влагозащитный пирог укладываются полы.

Гидроизоляция ленточного фундамента

Для обеспечения влагозащиты данного типа фундамента применяются различные технологии нанесения гидроизоляции. В зависимости от предусмотренного бюджета и конструкционных особенностей здания можно подобрать наиболее подходящий вариант:

  1. Обмазка стен фундамента битумной мастикой.
  2. Оклеечная технология с применением рулонного материала.
  3. Напыляемая гидроизоляция.
  4. Проникающая гидроизоляция.

Гидроизоляция свайного и столбчатого фундамента

Свайный фундамент применяется на территориях с неспокойной почвой. Его конструкция представляет собой сваи, которые забиваются глубоко внутрь грунта, до достижения плотного слоя. А сверху они объединены обвязочными балками или плитным ростверком. Гидроизоляция свайного фундамента весьма проблематична. Если гидроизолирующий состав нанести на бетонную часть свай перед забиванием их в грунт, то он облезет от трения с почвой. А забитые в почву сваи влагозащитным составом обработать невозможно. Поэтому для пропитки бетонной части свай применяется гидрофобный состав в процессе производства. В дальнейшем его можно обработать пропитками и обмазками, которые повысят степень защиты от влаги.

Столбчатый фундамент применяется при возведении зданий с легкими стенами. В подготовленные ямы укладываются столбы из железобетона, бутобетона или применяется технология заливки бетона в опалубку. Для гидроизоляции столбчатого фундамента применяются способы, характерные для ленточной фундаментной основы.

Так как ростверк, который соединяет между собой сваи и столбы, является полноценной частью фундамента, ему также требуется надежная гидроизоляция. Ростверк может быть выполнен как в виде ленты, так и в виде монолитной плиты, объединяющей все столбы или сваи.

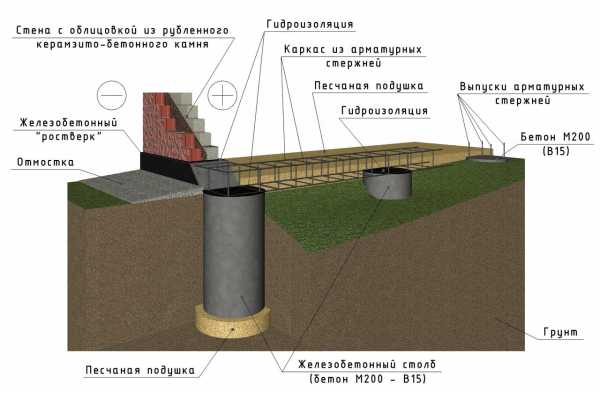

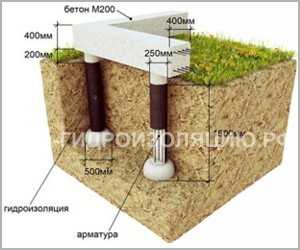

Гидроизоляция ростверка столбчатого фундамента

Чтобы изготовить ростверк столбчатого фундамента, на оголовки свай наносится гидроизоляция, затем засыпается песок до верхнего края свай, на песок стелется рубероид и устанавливается деревянная опалубка. Она изнутри обшивается рулонной гидроизоляцией, заполняется арматурой и заливается бетоном. После застывания бетона и удаления опалубки и песка необходимо тщательно обработать все детали ростверка гидроизоляционным материалом. Перед этим поверхность ростверка должна быть выровнена и зачищена. Возможно применение обмазочной технологии или оклеечной на разогретый битум.

Гидроизоляция ростверка столбчатого фундамента

Гидроизоляция ростверка плитного фундамента

Ростверк плитного фундамента изготавливается аналогичным ростверку столбчатого фундамента, только опалубка представляет собой большой короб с дном, который устанавливается на оголовки свай. После высыхания бетона получается монолитная плита, соединяющая фундамент воедино. Весь ростверк необходимо гидроизолировать при помощи рулонного рубероида и горячего битума. Перед нанесением гидроизоляции нужно выполнить стяжку из раствора.

Защита столбчатого фундамента забиркой

Для предотвращения попадания влаги под пространство между ростверком и грунтом потребуется забирка. Это своеобразный вариант цоколя, который изготавливается из дерева, бруса, кирпича или камня. Забирка надежно защитит основание здания от попадания дождевой воды и снега. Она устанавливается следующим образом:

  1. Между сваями роется неглубокая траншея, около 30-40 см.
  2. Внутрь засыпается песок и гравий небольшим слоем.
  3. На эту подушку укладывается брус либо кирпич до основания дома.

Если забирка будет оснащена всеми необходимыми вентиляционными отверстиями, то влага под домом скапливаться не будет. Гидроизоляция необходима на внешней стороне такого цоколя, чтобы обеспечить защиту от поверхностных вод. Для этого применяются каучуко-битумные мастики.

Кроме защиты от влаги, забирка помогает в сохранения тепла в доме со столбчатым фундаментов. О том как сделать теплую забирку на нашем сайте есть отдельная подробная статья: утепление столбчатого фундамента.

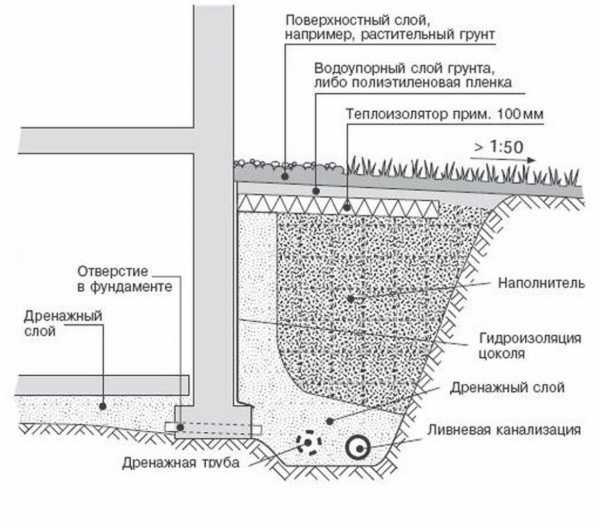

Наружная гидроизоляция цоколя

Внешняя сторона цоколя подвержена постоянному воздействию атмосферных осадков. Чтобы защитить наружную часть цоколя от снега и дождя, она облицовывается камнем или водоотталкивающей плиткой.

Гидроизоляция цоколя.

Высота такого декоративного покрытия варьируется от 10 см до полуметра. Это обусловлено тем, что высота зимних осадков в некоторых регионах может достигнуть уровня 50 см. В южных областях, для которых такой уровень снега не характерен, достаточно невысокой облицовки.

Еще одной интересной причиной применения именно такой высоты влагоизолирующего материала являются дожди. При обильных осадках капли влаги отталкиваются от земли с такой силой, что достигают указанного уровня цоколя.

Горизонтальная гидроизоляция

Для защиты фундамента от подземных вод и капиллярного проникновения влаги применяется горизонтальная гидроизоляция. Она состоит из нескольких слоев рулонного материала, промазанного мастикой. Перед укладкой рубероида необходимо покрыть поверхность котлована глиной на 20-30 см и тщательно её утрамбовать, а на глину залить бетон слоем около 5 см. Стелить рубероид возможно только после полного затвердевания бетона. Гидроизоляционная прослойка затем снова покрывается слоем бетона и разравнивается.
Горизонтальная гидроизоляция осуществляется только во время строительства дома, поэтому данный этап должен быть запланирован заранее.

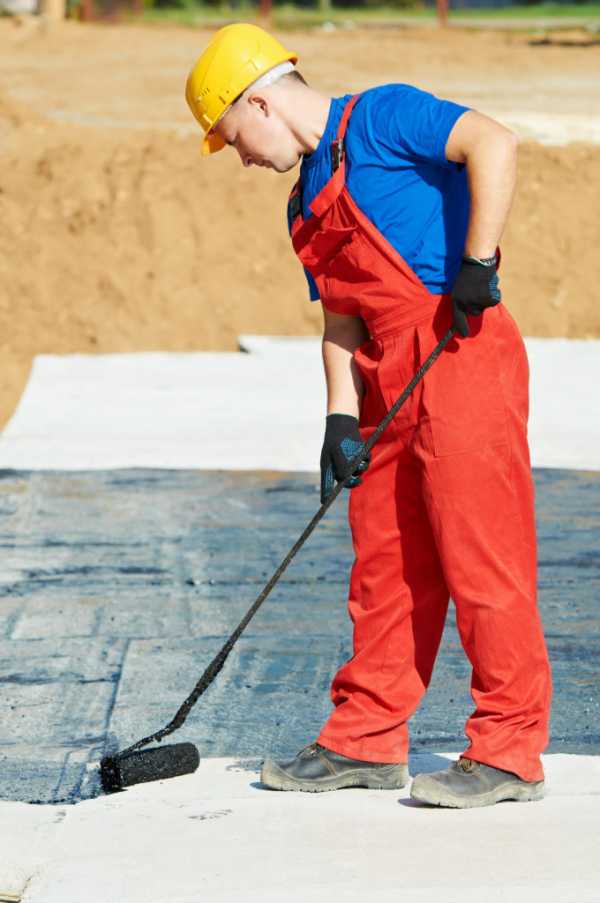

Основа под фундамент.

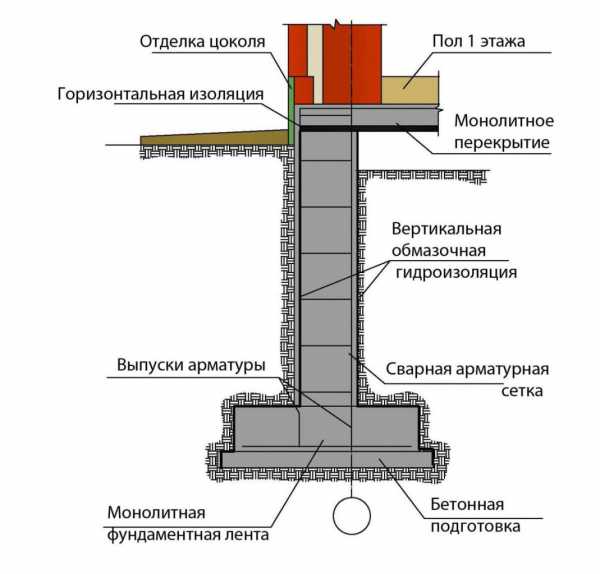

Вертикальная гидроизоляция

Чтобы обезопасить поверхность фундамента от разрушительного влияния поверхностных вод и грунтовых, залегающих на уровне несущей конструкции, применяются различные методы нанесения гидроизоляции. Также можно их совмещать.

  • Технология используется вкупе с обмазочным методом гидроизоляции.
  • Штукатурная технология не только защитит от влаги, но выровняет поверхность.
  • Проникающая гидроизоляция используется на внутренних стенах подвального помещения и цоколя. Активные вещества проникают глубоко внутрь бетона и образуют кристаллические соединения, которые противостоят впитыванию влаги в поры. На обильно увлажненную поверхность бетона наноситься в несколько слоев проникающая смесь.
Вертикальная гидроизоляция.

Внутренняя гидроизоляция подвала

Когда в плане здания предусмотрено подвальное помещение, отмостка может обеспечить надежную защиту от поверхностных вод.

Помимо обмазки и оклеечной технологии гидроизоляции, в помещении подвала применяются бентонитовые экраны. Этот материал прост в монтаже, являясь современной альтернативой глиняного замка.

Чтобы срок службы фундамента отвечал заявленным нормам, необходима тщательная и надежная гидроизоляция. Несущая конструкция является гарантом долговечности и нерушимости всего здания.

Многие ошибки, допущенные на этапе возведения фундамента, невозможно исправить впоследствии. Либо требует огромных финансовых затрат, не говоря уже о таких масштабных мероприятиях, как выкапывание котлована для доступа к поврежденным влагой участкам. Если же примыкающие постройки не позволят подобраться к внешним стенам фундамента, то внутренние работы смогут скрыть только внешние дефекты конструкции.

Также не стоит экономить на гидроизоляционных материалах, чтобы срок их службы был также долог, как и сам фундамент.

dompodrobno.ru

устройство гидроизоляция и замена на винтовые сваи

Столбчатый фундамент: когда и где применяется, как монтируется и его преимущества

Столбчатый фундамент является выгодным решением на пучинистых грунтах (подвержены температурным деформациям) при небольшом весе самого сооружения. Данный тип фундаментной основы оптимален по стоимости и скорости монтажа, а поэтому если вы собрались возводить каркасное здание на основе металлоконструкций, устройство столбчатого фундамента – это то, что вам нужно.

Давайте разберемся, каким образом осуществляется монтаж основания столбчатого типа – общие моменты, основные этапы установки и преимущества использования.

Что собой представляет столбчатый фундамент

Устройство данного типа основания представляет собой систему столбов, погруженных на определенную глубину (высчитывается на этапе проектирования и зависит от уровня промерзания и грунтовых вод) и объединенных в единую конструкцию с помощью ростверка. В качестве ростверка служат железобетонные фундаментные балки, которые повышают устойчивость конструкции и предотвращают смещение столбов в основе столбчатого фундамента. Сами же столбы располагаются по углам и в местах пересечения стен сооружения.

На сегодняшний день существует несколько вариантов столбчатого фундамента, но наиболее распространенными считаются: монолитный столбчатый и сборный столбчатый фундаменты.

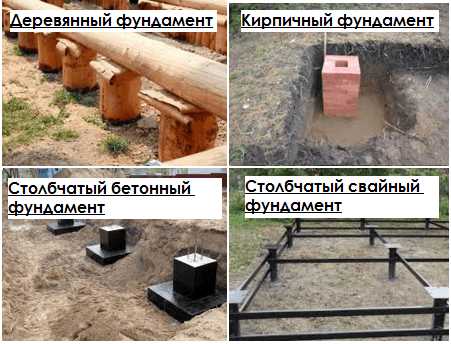

Столбы могут изготавливаться из различных материалов:

  • дерева (дуб или сосна) – применяется при возведении небольших деревянных построек, дачных домиков, бань и т.п.;
  • кирпича (глиняный на цементно-песчаном растворе) – для кирпичных сооружений высотой не более 2 этажей;
  • камня – для тяжелых крупногабаритных сооружений преимущественно из кирпича;
  • бетона с армированным внутри каркасом – считается самым надежным и мощным вариантом для возведения многоэтажных тяжелых зданий промышленного и производственного назначения.

Когда следует применять столбчатый фундамент

Выбор того или иного типа основания зависит от многих факторов, основными среди которых являются характеристики грунта и нагрузки от возводимого сооружения на основание.

Касательно условий, когда следует применить столбчатый фундамент, то они таковы:

  • строительство легкого каркасного здания без подвала;
  • возведение кирпичной постройки с глубоким заложением, когда ленточный тип не целесообразен из-за неэкономичности;
  • желание избежать воздействия на фундамент морозного пучения.

В зависимости от грунта на выбранном под застройку участке, усадка при ленточном фундаменте может быть более значительной, чем при столбчатом. В таком случае, разумеется, предпочтение отдают последнему.

Преимущества данного типа

Рассмотрим лишь основные из них:

  1. Приемлемая стоимость монтажа столбчатого фундамента – как правило, цена данного типа на 30-50% ниже по сравнению с другими из-за сниженных расходов на материалы и трудозатрат.
  2. Осадка под отдельно стоящими столбами намного меньше, нежели, например, под ленточным фундаментом – как следствие, можно повысить давление на грунт при уменьшении площади столбчатого основания.
  3. Возможность возводиться на пучинистых грунтах – при глубоком промерзании на пучинистых грунтах используют анкерные монолитные или сборные разновидности.

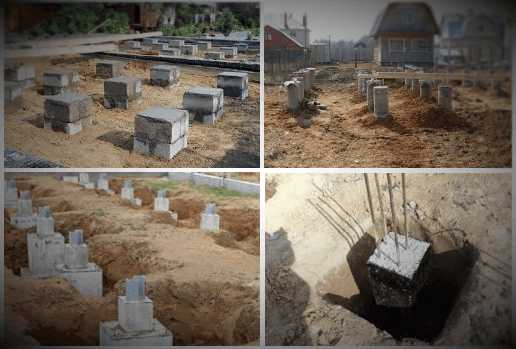

Монтаж столбчатого фундамента

Наиболее распространенным на территории нашей страны считается монолитный на основе железобетонных столбов.

Именно на его примере рассмотрим поэтапную установку столбчатого фундамента:

  1. Подготовка – сюда относят очистку стройплощадки от мусора, снятие плодородного слоя почвы.

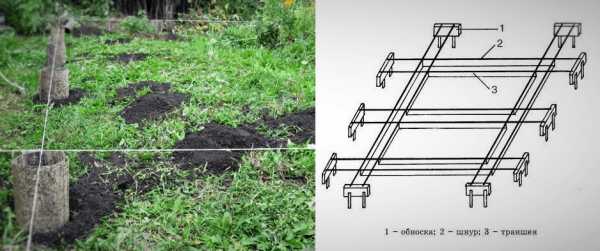

  2. Разбивка фундамента сооружения – с учетом проекта (чертежей) на земельный участок переносят оси и размеры будущего фундамента.
  3. Рытье скважин (ям) под столбы – ямы вырываются спецтехникой или вручную, при этом они должны быть расположены строго по намеченной оси.
  4. Монтаж опалубки – для устройства зачастую берут доски толщиной не более 50 мм и шириной – до 150 мм. Иногда опалубка может не понадобиться, если стены скважин сухие.

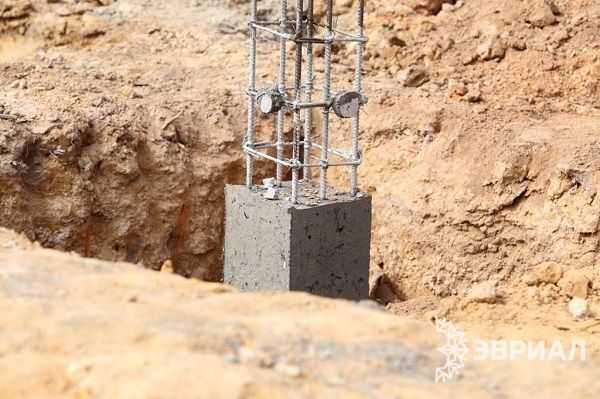

  5. Установка арматурного каркаса – каждый столб обязательно армируется с помощью арматуры. Арматура устанавливается вертикально и обвязывается хомутом, чтобы исключить расхождение.
  6. Заливка бетоном – в подготовленную заармированную яму заливается бетонный раствор и ожидается до полного его застывания.
  7. Устройство ростверка – используется железобетонная рандбалка.
  8. Монтаж забирки – если необходимо утеплить или же закрыть от накопления мусора подпольное пространство.
  9. Устройство гидроизоляции – осуществляется с помощью слоя битума или цементного раствора.

Гидроизоляция столбчатого фундамента

При монтаже фундамента одним из основных его этапов является устройство гидроизоляции. Данный процесс представляет собой укладку специального материала, который обеспечивает основание будущего сооружения влагозащитными характеристиками.

Как осуществляется этот процесс, рассмотрим далее:

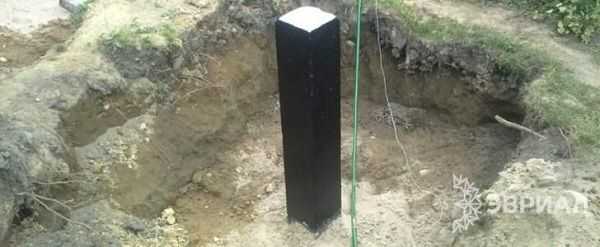

  1. С помощью битума – одним из вариантов гидроизоляции столбчатого фундамента является нанесение битумного слоя на верхнюю часть опор и забирки. С обеих сторон битум защищен лентой рубероида.
  2. С помощью цементного раствора – раствор замешивают с расчетом цемента и песка 1:2. Перед укладкой цемента укладывают слой рубероида.

Такие работы несложно выполнить и самому, но куда эффективнее и надежнее довериться профессионалам своего дела, как например, специалистам компании Эвриал.

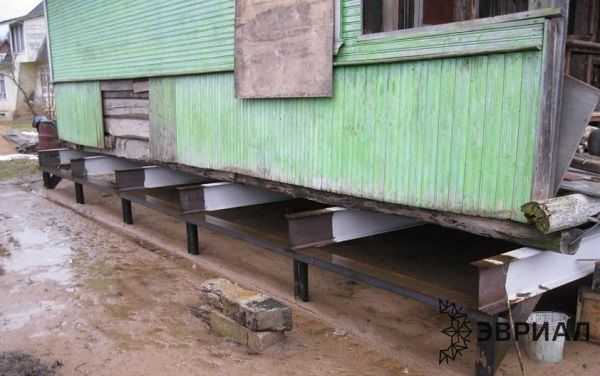

Замена столбчатого фундамента на винтовые сваи

Основание под сооружение, как правило, устанавливают «раз и на всю жизнь». Именно поэтому к устройству фундамента выставляют жесткие требования и контролируют каждый этап монтажных работ.

Но существует ряд ситуаций, когда необходимо произвести замену столбчатого фундамента на винтовые сваи:

  • основание потеряло прочность и устойчивость;
  • новый проект здания не предусматривает данный тип фундамента;
  • устройство фундамента было произведено с нарушением технологии.

Замена столбчатого фундамента на винтовые сваи представляет собой довольно трудоемкий процесс, при котором последние погружают в непосредственной близости от стен здания. Технология ручного вкручивания здесь неприменима, используют один из следующих методов:

  • погружение одним рычагом;
  • вкручивание электродрелью.

В первом случае вертикаль сваи контролируется рабочим с помощью магнитного уровня. Во втором – дрель через редуктор крепится к свае, после чего сваю завинчивают в грунт.

Чтобы осуществить замену, понадобится приподнять здание с помощью домкратов.

Монтаж столбчатого фундамента специалистами Эвриал

Компания «Эвриал» осуществляет быстрый монтаж столбчатого фундамента: цена наших услуг оправдывает безупречное качество работы.

Мы рассчитаем расстояние между опорами, чтобы основание полноценно выдерживало нагрузку, подготовим участок и грунт под установку. При монтаже специалисты предусмотрят песчано-гравийные «подушки», если грунт глинистый, обустроят гидроизоляцию. Во время заливки фундамента мастера трамбуют раствор, чтобы слои были прочными. Среди наших сопутствующих услуг – замена столбчатых оснований винтовыми сваями. Все работы мы производим быстро, профессионально, подготавливаем всю необходимую документацию. Подробности по тел. +7 (495) 374-59-10.

avrial.ru

Технология изготовления столбчатого фундамента своими руками

Современных индивидуальных застройщиков нельзя упрекнуть в недостаточном внимании к фундаменту, скорее наоборот. Если пройтись по любому загородному поселку — сплошь монолитные ленточные фундаменты, даже под легкими зданиями, и даже – под хозпостройками и сарайчиками. Хотя все должно быть в меру. Где-то хорош ленточный монолит, а где можно обойтись и свайным фундаментом. К примеру, для такого легкого строения как каркасный дом, массивный ленточный фундамент будет явным перебором. А вот столбчатый – в самый раз.

Сфера применения

Столбчатые фундаменты применяются обычно под домами с облегченными стенами (каркасные, деревянные, щитовые, пенобетонные блоки) и не имеющими подвалов. В некоторых случаях (когда необходимо глубокое заложение и ленточный тип фундаментов экономически невыгоден) их закладывают и под кирпичные стены. Столбчатые обходятся в 1,5 — 2 раза дешевле, чем ленточные фундаменты.

Материал для столбов фундамента выбирают в зависимости от конструкции дома (учитывается его этажность и масса). Это может быть камень, кирпич, бетон, бутобетон и железобетон.

В индивидуальном строительстве жилья широкое применение нашел монолитный столбчатый фундамент из железобетона.

Технология и этапы строительства столбчатого фундамента

Подготовительный этап

Начинается с очистки участка. Для этого производится срез верхнего слоя грунта вместе с растительностью. Толщина слоя составляет около 300 мм., и под основание он не пригоден. Если на участке имеются глинистые грунты, то понадобится устройство гравийно — песчаной подсыпки. Ее толщина определяется расчетами, на основании геологических данных о грунте. После очистки площадки, производят ее планировку. Снимаются все неровности, а в имеющиеся ямы подсыпается грунт.

Разбивка фундамента

Цель этого этапа – перенести с чертежей на земельный участок план дома с закреплением осей и основных размеров фундамента. Точность разбивки обязательно нужно проконтролировать измерением диагоналей плана (они должны быть одинаковыми) и проверить углы фундамента – они должны быть строго 90 градусов.

Рытье ям

Ямы для железобетонного фундамента роются при помощи экскаватора либо вручную. Все они располагаются исключительно по осям. Если глубина не превышает 1 м. то можно обойтись и без креплений стенок. А при глубине более 1 м. – копают с откосами и устраивают крепления из досок с распорками (для предотвращения осыпания грунта). Ямы выполняются на 250-300 мм. больше глубины залегания фундамента (для устройства гравийно — песчаной подсыпки). По ширине, яма так же должна быть больше будущего фундамента. Это необходимо для обеспечения возможности установки опалубки и распорок.

Монтаж опалубки

Для опалубки используют струганные доски толщиной 25 — 40 мм. и имеющие ширину 120-150 мм. Строганная сторона устанавливается к бетону. Так же, в качестве материала для опалубки можно использовать ДСП, влагостойкую фанеру, металлически листы. В виде опалубки допускается применять железные, керамические или асбестоцементные трубы, имеющие диаметр от 100 мм. Бетон заливается в установленные трубы, и они остаются вместе с фундаментов в земле.

Армирование фундамента

Армирование столбов проводят в продольном направлении арматурными стержнями марки А3 и диаметром 10 -14 мм. с устройством горизонтальных перемычек с шагом не менее 200 мм. В качестве перемычек применяется проволока диаметром 6 мм. Для будущей связи арматурного каркаса столба и монолитного ростверка необходимо обеспечить выход стержней над обрезом фундамента (как видно из фото) на 10-20 см.

Заливка бетона

Укладка бетона проводится послойно, по 200-300 мм. с применением глубинных ручных вибраторов. Тем самым обеспечивается однородность смеси и происходит удаление воздуха из раствора.

Гидроизоляция столбчатого фундамента

Гидроизоляцию выполняют с применением таких же материалов, как и для ленточного фундамента: различные рулонные оклеечные мембраны, мастики горячего и холодного применения, или же «дедовским» способом – два слоя рубероида на битуме.

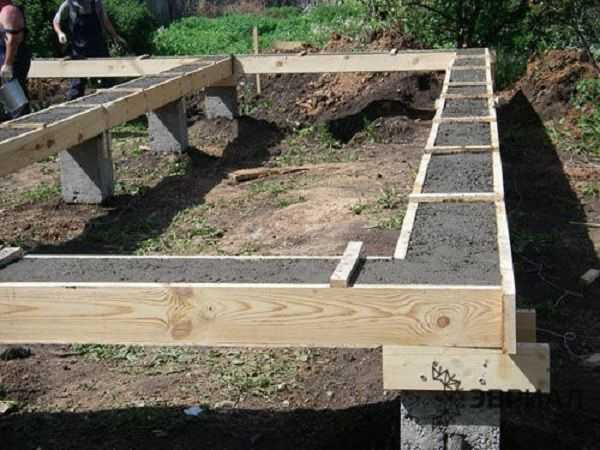

Монтаж ростверка

Монолитный пояс (ростверк) обеспечивает необходимую продольную жесткость и устойчивость всей фундаментной конструкции. Он может быть выполнен с применением сборных железобетонных рандбалок либо монолитным. До начала устройства сборного пояса перемычки надежно соединяют друг с другом при помощи обрезков арматуры, сваривая их с монтажными петлями при помощи сварки. После этого устанавливают опалубку, каркас из арматуры и проводят заливку бетоном марки М200.

После набора бетоном нормативной прочности и проведения гидроизоляционных мероприятий, можно засыпать пазухи ям грунтом и переходить к монтажу плит перекрытий.

Устройство забирки

Для предохранения подпольного пространства от снега, дождя, пыли, грязи и холодного воздуха делают стенку между столбами – забирку. Выполняют ее из разных материалов, но обычно из кирпича. Кладка производится на бетонную стяжку. В забирке, так же как и в цоколе, устраиваются технологические отверстия для подвода коммуникаций. Со столбами забирка не связывается, так как при неравномерной осадке могут появиться трещины.

Итак, столбчатый фундамент целесообразно устраивать своими руками при непучинистых и слабопучинистых грунтах. На среднепучинистых грунтах их необходимо связать жестким железобетонным поясом.


Этот тип фундаментов надежен, экономичен. Однако применять его можно только лишь для облегченных зданий – каркасного либо деревянного типа. И к тому же, его применение исключает устройство подвалов и погребов.

Оцените статью: Поделитесь с друзьями!

prorab.guru

Столбчатый фундамент своими руками пошаговая инструкция в 7 этапов

Преимущества, недостатки столбчатого фундамента

Для небольших домашних построек, таких как каркасный дом, гараж, летняя кухня, баня, хозяйственный блок, садовый домик, беседка, навес, терраса нет необходимости начинать строительство мощного фундамента. Для строений, у которых удельное давление на площадь поверхности не превышает 100 кг/м3, целесообразно использовать опорно-столбчатый фундамент. Такой вид основания значительно дешевле, проще, поэтому оптимально подходит для монтажа своими руками.

Строительство столбчатого фундамента собирает много положительных отзывов, из них можно выделить ряд положительных:

  1. Простая пошаговая инструкция поможет спроектировать, рассчитать, сделать его самостоятельно.
  2. Также нет необходимости в специальной технике, оборудовании.
  3. Подходит практически для любых грунтов, в том числе промерзающих.
  4. Не нуждается в дорогостоящей изоляции.
  5. Позволяет использовать неровные, холмистые участки. А значит, нет необходимости выравнивать ландшафт.
  6. Меньше дополнительных работ (например, не нужно рыть котлован).
  7. Минимальная физическая нагрузка.
  8. Самые короткие сроки возведения.
  9. Способен выдержать достаточно крупную нагрузку.
  10. Конструкция обусловливает долговечность (может прослужить более полувека) и прочность.
  11. Устройство столбчатого фундамента позволяет разместить помещение находится высоко над поверхностью, что предохраняет от затопления.
  12. Легче прокладывать инженерные коммуникации.
  13. В итоге получаем очень экономичную версию.

Одновременно опорно-столбчатый фундамент выявляет мало недовольств. Здесь можно назвать:

  1. Нагрузка от капитальных, тяжёлых кирпичных, многоэтажных зданий не рассчитана на данную технологию.
  2. Исключается создание подвальных помещений.

1. Рассчитываем глубину заложения

Если размер, форму столба в основном можно выбрать из соображений удобства, практичности, то глубину необходимо рассчитывать своими руками. В первую очередь она зависит от грунта.

Рассчитывая глубину заложения опорно-столбчатого фундамента, советуем обращать внимание на такие его свойства:

  1. Среднюю глубину промерзания, указанную для данной местности.
  2. Вид, состав, подвижность. Предпочитается песчаный – у него лучше несущая способность, не скапливает грунтовые воды.
  3. Торфяные, илистые виды почвы не подходят, они не справятся с нагрузкой, нужно частично либо полностью сделать ее замену на песчаную.
  4. При высоком уровне вод нужно сделать дренаж, обязательную гидроизоляцию.
  5. Будущая нагрузка от строения учитывается вместе с интерьером, включает также само основание.

Заглубленным называется опорно-столбчатый фундамент, который погружен в почву на 0,15-0,5 м больше уровня промерзания. Уровень промерзания берется согласно региону. Также в расчет добавляется 0,2-0,3 м для песчаной подушки. Мелкозаглубленный столбчатый фундамент, погруженный на 0,5-0,7 от толщины промерзания, используется для строений легкой нагрузки. Особенно, если столбчатый фундамент для каркасного дома неспособен противостоять морозу.

Расчетная глубина промерзания непучинистого грунта Расчетная глубина промерзания слабо пучинистого грунта твердой и полутвердой консистенции Глубина заложения фундамента
до 2-х метров до 1 метра 0,5 м
до 3-х метров до 1,5 метра 0,75 м
более 3-х метров от 1,5 до 2,5 м 1 м
от 2,5 до 3,5 м 1,5 м

Расчеты по будущему основанию

Для начала строительства столбчато-ленточный фундамент требует вычислений для будущих размеров, объема, характеристик, количества материала. Для этого сначала проектируют материал строения, его высоту, количество этажей, тип перекрытий, кровли, вес внутреннего обустройства интерьера, снега в этой местности, значение веса в ключевых точках, сопротивление грунта.

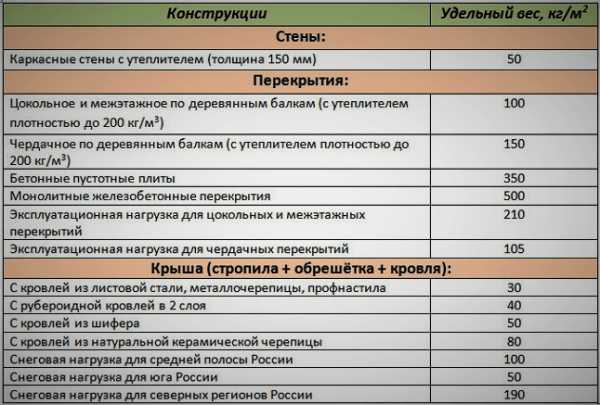

Нагрузка на столбчато-ленточный фундамент в среднем равняется 0,5-0,6 кг/см2. Если суммарный вес строения плюс ее основы разделить на это значение, получим необходимую площадь основания. Поскольку площадь колонны своими руками делается по удобству, разделить на нее полученное значение, получится количество нужных столбов. Детальный точный учет своими руками всех вышеописанных параметров лучше сделать, используя соответствующий пошаговый онлайн калькулятор.

2. Необходимые материалы

Чтобы опорно-столбчатый фундамент выполнить быстро, качественно, работая своими руками, нужно уже заранее запланировать необходимые материалы, инструменты, строительные приспособления. Для столбов пригодны различные материалы: деревянные сваи, бетонный раствор, блоки 20х20х40 см, кирпич, трубы из металла или асбеста, бутовый камень. Монолитный вариант опор требует запастись необходимым объемом цемента, песка, щебня, арматуры, доски для опалубки. Для строительства столбчатой конструкции фундамента своими руками набор подручных принадлежностей элементарный:

  1. рулетка;
  2. уровень;
  3. шнур;
  4. уголок;
  5. лопата;
  6. кирка;
  7.  ручной или электрический бур;
  8. колышки.

Типы столбчатых фундаментов

Инструкция строительства опорно-столбчатого фундамента допускает использование совершенно разных материалов. Конечно, для самостоятельной работы можно выбрать, исходя из их доступности. Но знайте, что каждый имеет свои особенности при постройке колонны:

  • Деревянный столбчатый фундамент недолговечен, поэтому сейчас редко используется. Хотя легкие террасы удобно обустроить на деревянных столбах. Необходимый свайный диаметр – 0,15-0,2 м. Обязательно обработайте препаратами, пропитками против гниения, насекомых, горения. Для гидроизоляции подходят битумные мастики.
  • Столбчатый фундамент из кирпича используется для мелко- и незаглубленной колонны. Ширину делают не менее 0,38 м.
  • Самый надежный, популярный вариант своими руками – бетонные армированные колонны. Его виды — монолитный или столбчатый фундамент из блоков. Необходимая ширина столба – 0,4 м. Используются стандартные бетонные блоки 20х20х40. Трубы из металла, асбестоцемента, пластика служат в роли несъемной опалубки – внутрь вставляется арматура, заливается бетоном.

3. Разметка

Разметка под опорно-столбчатый фундамент происходит по правилам для других оснований, с тем отличием, что столбчатый фундамент с ростверком требует двухъярусной обноски. Нижний ярус – уровень столбов, верхний – уровень ростверка. Бечевки натягиваются так, чтобы они проходили по центру будущей колонны. Между ними расстояние, соответствующее проекту. Геометрически отбиваются перпендикулярные прямые.

В месте перекрещивания шнура по отвесу находят центр будущей колонны чтобы нитка не мешала проводить земляные работы, ее можно сместить на край скважины. В будущем она пригодится для общего уровня столбов, обозначения нижней границы ростверка. Сверху на одинаковом расстоянии натягивают вторую бечевку для обозначения верхней границы.

4. Рытье ям под столбы или бурение шурфов

Наконец, все приготовления закончены, начинаем строительство. Скважины под колонны, столбы, блоки 20х20х40 роют своими руками с помощью бура. Ямы глубиной до метра можно не укреплять. При большей глубине – копают откосы, вставляют дощатые крепления на распорках. Для этого берется ширина чуть больше необходимой. На дне рекомендуется делать расширение для пятки опоры, это усилит несущую способность.

5. Установка столбов, технология монтажа

Во-первых, нельзя забывать о препятствующей пучению подушке. Мелкозаглубленное основание особенно подвергается расширительным силам земли. Если грунт не осыпается, бетонный столб можно выливать прямо в земле, без использования опалубки. Иначе для нее используются такие виды материалов:

  • Доски.
  • Готовые металлические щиты.
  • Асбестовые, металлические, керамические трубы. Больше всего в отзывах советуют использовать данный способ, особенно при рыхлой, неустойчивой холмистой почве.
  • Рубероид. Сворачивается в рулон, снаружи укрепляется проволокой или арматурной сеткой.
    Монолитный вид колонны армируется продольно прутьями диаметром 12-14 мм, вертикально устанавливаются в яму и обвязываются хомутами.

Нельзя забывать о выступе над бетоном на 15-30 см, чтобы монолитно соединить столбчатый фундамент с ростверком. Бетон своими руками заливают согласно обычным стандартам.

Столбчатый фундамент из блоков скрепляют цементным раствором, причем пристально контролируют присутствие щелей. Столбчатый фундамент из кирпича также требует тщательного контроля вертикального уровня конструкции — ведь переустанавливать кладку в яме очень неудобно. После затвердевания для гидроизоляции покрывают двумя слоями битума или мастики.

6. Изготовление ростверка

Горизонтальное крепление, – ростверк, связывает столбы общей монолитной конструкцией. Тогда равномерно распределяется нагрузка и предотвращается поперечное движение дома. Обычно находится на некоторой высоте от земли. Для постройки также применяют различные наличествующие виды стройматериалов: деревянный брус, металлический профиль, монолитный бетон.

Если выбрали столбчатый фундамент с ростверком из бетона, по периметру дома, на месте несущих стен над землей крепят опалубку, сваривают арматурный каркас, заливают бетоном. Наконец, строительство столбчатого фундамента с ростверком готово.

7. Гидроизоляция столбчатого фундамента

Для продления строка службы необходима гидроизоляция со всех сторон. При формировании монолитных опор в земле можно использовать настеленные куски полиэтилена, рубероида. Основание из кирпича, дерева или бетонного блока 20х20х40 покрывают мастикой. Кроме этого, перед началом строительства стен, перекрытий опорно-столбчатый фундамент также проходит процедуру гидроизоляции.

Детальная пошаговая инструкция позволяет смело начинать строительство своими руками. Вы изучите все виды опорно-столбчатого фундамента, будете легко различать монолитный, свайный, столбчатый фундамент из кирпича, бетонные блоки и особенности их конструкции. Исключение составляет только расчет столбчатого фундамента,  из-за его тонкостей лучше проконсультироваться у специалиста.

homeframe.ru

Гидроизоляция столбчатого фундамента - видео, инструкция

Предисловие. Гидроизоляция столбчатого фундамента своими руками проводится еще на этапе строительства. От качества проведенной изоляции бетонной конструкции работы зависит долговечность всего здания. Как сделать гидроизоляцию столбчатого фундамента рулонными материалами, знают опытные строители. А мы поделимся этой важной информацией с вами на этой странице нашего интернет журнала.

Каждое строение нуждается в устройстве правильного фундамента. Выбор нужно типа бетонной конструкции зависит от категории грунта, глубины залегания грунтовых вод и глубины промерзания грунта. Столбчатый фундамент рекомендуется делать на сложных пучинистых грунтах, а также при строительстве каркасных или деревянных домов, так как данный тип конструкции намного дешевле ленточного фундамента.

Что учесть при гидроизоляции фундамента

Чтобы правильно гидроизолировать фундамент рубероидом или другим рулонным материалом, потребуется сам материал и необходимый инструмент. Кроме рулонной гидроизоляции мастера применяют битумную и полимерную мастику или проникающую гидроизоляцию, добавляя ее в раствор. Перед тем, как делать гидроизоляцию, необходимо принять во внимание тип фундамента и особенности ландшафта на участке.

Гидроизоляционные слои должны быть выполнены без разрывов по всей поверхности. Устраивают слой гидроизоляции там, где на конструкцию действует гидростатический напор или существует угроза просачивания грунтовых вод. Изоляция фундамента защищает здание от грунтовой воды, а от природных осадков защищает отмостка, которую обязательно делают у всех построек без исключения.

Чем гидроизолировать столбчатый фундамент

Схема гидроизоляции столбчатого фундамента

Если гидроизоляция столбчатого фундамента стаканного типа делается зимой, то внимание следует уделить морозостойким присадкам и качеству нанесения материала. Гидроизоляция столбчатого и свайного фундамента производится по ростверку, поскольку обработать сваи и столбы в грунте практически невозможно, если только не использован бетон с влагостойкими добавками.

Обмазочная гидроизоляция

Обмазка столбчатых фундаментов мастикой – наиболее дешевый, но недолговечный метод. Слой гидроизоляции повреждается при эксплуатации, так как мастика не выдерживает сдвигающиеся нагрузки. Следует учесть, что нанесение жидкого гидроизоляционного материала производится на ровную, чистую и высушенную поверхность. Обмазочную гидроизоляцию можно дополнительно защитить рубероидом.

Рулонная гидроизоляция

Рулонные материалы для столбчатых фундаментов – гидроизоляция в этом случае выполняется с помощью рубероида. По технологии на ровную и сухую поверхность для начала наносится битумная мастика. На подготовленную поверхность клеится рубероид с нахлестом в 15-20 см, чтобы исключить просачивание воды. Рубероид можно использовать для горизонтальной и для вертикальной гидроизоляции фундамента.

Напыляемая гидроизоляция

Напыляемая гидроизоляция на столбчатый фундамент наносится с помощью распылителя. Поверхность не нуждается в выравнивании и очистке от пыли. Однако по стоимости эта технология дорогая. Поскольку сверху напыляемый слой следует обязательно защитить с помощью геотекстильного материала. Данная технология подходит больше для гидроизоляции цоколя из кирпича или ленточных фундаментов.

Проникающая гидроизоляция

Данная гидроизоляция бетонных конструкций производится с применением проникающих материалов. Это один из самых современных и, при этом, дорогостоящих способов гидроизоляции столбчатых фундаментов стаканного типа. Изолировать установленные столбы или сваи в грунте таким методом достаточно трудно. Сегодня производители предлагают большой выбор различных добавок к бетону с гидроизолирующими свойствами.

Понять, как сделать гидроизоляцию столбчатого фундамента своими руками поможет видео урок, размещенный в этой статье. Остается добавить, что обмазочная гидроизоляция не прослужит долго в подземной части, так как сотрется при движении грунтов в осенне-весенний период. Следует лишь уделить должное внимание самостоятельной гидроизоляции столбчатых фундаментов на поверхности и ростверков.

Гидроизоляция столбчатого фундамента своими руками

Оцените статью: (уже проголосовало 3 посетителей, общая оценка: 5,00)
Загрузка...

xn----ftbdmdbbxuecdnf9g3foa.xn--p1ai

Как правильно выполнить армирование и гидроизоляцию столбчатых фундаментов

Армирование столбчатых фундаментов необходимо выполнять за счет использования сварных сеток, которые укладывают в один слой. Кроме того, существует также возможность использования одиночных стержней, которые укладываются в поперечном и продольном направлении с равным шагом. Следует учитывать, что в процессе укладки нужно использовать  стержни с одинаковой длиной, причем в обоих направлениях.

Если фундамент возводится на прочном грунте и имеется бетонная подготовка под подошвой, то толщина защитного бетонного слоя составит 0,04 м.

Если же бетонной подготовки нет, то толщина будет равна 0,07 м.

Армирование подколонников столбчатых фундаментов будет выполняться аналогично колоннам квадратного или прямоугольного сечения. При этом необходимо расположить по углам вертикальные стержни продольной арматуры, диаметр которых составляет 1-1,2 см и объединить их в единый каркас за счет обвязки стержнями 0,6-0,8 см по четырем сторонам. При этом шаг поперечных стержней составит не больше, чем 0,2 м.

При этом обязательно выполнять армирование плитной части столбчатых фундаментов. При этом необходимость армирования будет устанавливаться за счет специальных расчетов.

Схема армирования столбчатого фундамента

Глубина заложения столбчатого фундамента

В процессе строительства,  существует необходимость учета глубины  заложения столбчатого фундамента. Для определения данного фактора, сначала нужно определить его вид. Если речь идет о бетонном столбчатом фундаменте, то глубина 0,5 м не подойдет. Если же речь идет о столбчатом фундаменте из труб, то, например для строительства беседки подойдет и глубина всего 0,4 м.

Глубина столбчатого фундамента рассчитывается на основании данного фактора. Однако, может возникнуть вопрос о том, что делать, если для одной части постройки необходима глубина 0,5 м, а для другой 1 м. как быть в этом случае? Не стоит переживать. Глубина фундамента в этой ситуации определяется за счет самого глубокого показателя. Он должен быть не минимальным или средним, а  именно максимальным.  Конечно, лучше всего, осуществлять строительство на ровной поверхности, но если нет такой возможности, то нужно обязательно учитывать данное правило!

Гидроизоляция столбчатого фундамента

Гидроизоляция столбчатого фундамента – это важный вопрос при строительстве основания для здания, ведь, именно с ее помощью вы сможете защитить свой будущий дом от воды и различных щелочей и кислот растворенных в ней.  Вы же не хотите, чтобы через поры строительного материала все это поднялось вверх?

Для этого необходимо предварительно очистить внешнюю стену фундамента  с использованием строительных материалов, после чего приводится в ровное состояние и лишь потом на битумную пластику будут накладываться два листа рубероида, после чего уже нужно возводить стены здания.  Слой гидроизоляции защитит Ваш дом от проникновения влаги из фундамента.

Данный способ подходит практически для любого фундамента. Однако в некоторых ситуациях такой гидроизоляции недостаточно. В таком случае, необходимо использовать геосинтетику и специальные мембраны.

b-stroi.ru

Гидроизоляция столбчатого фундамента

Для разных типов зданий используются различные фундаменты. Если для тяжёлого жилого дома, в котором несколько этажей, необходим плитный или ленточный фундамент, то при строительстве облегчённых строений (бани, каркасные здания, дома из пеноблоков и т.д.) достаточно соорудить столбчатый фундамент. Нередко технология столбчатого фундамента применяется при закладке глубоких фундаментов под тяжёлые кирпичные строения. В таком случае сооружение ленточного фундамента может дорого обойтись. Как и строительство зданий на ленточном и плитном фундаментах, возведение столбчатого фундамента требует проектирования и устройства надёжной гидроизоляции.



Гидроизоляция фундамента, спроектированного по столбчатому типу, преследует следующие цели:



  • Защита основания фундамента от разрушения под воздействием грунтовых вод. Чем выше их уровень и чем больше концентрация токсичных химических соединений, тем более качественной и полноценной должна быть гидроизоляция.
  • Защита основания и боковых поверхностей фундамента от осадочных вод.
  • Защита подошвы строения от воздействия конденсата.



Выбор материала для гидроизоляции столбчатого фундамента зависит от материала, используемого при его закладке.



1. Фундамент, выполненный из монолитной бетонной плиты, нуждается в гидроизоляции обмазочными средствами - битумными и битумно-полимерными мастиками. Такой тип фундамента применяется, как правило, при строительстве на сложных грунтах с высоким уровнем грунтовых вод, поэтому обработка должна быть проведена в несколько слоёв.



2. Для фундамента, сделанного из бетонных блоков, допускается использование как жидких мастик, так и рулонных материалов: стеклорубероида, гидроизола и других средств рулонной гидроизоляции. В сложных условиях рекомендуется монтаж нескольких слоёв с обработкой стыков герметиком или строительным скотчем.



3. Кирпичный столбчатый фундамент имеет пористую структуру и требует обработки рулонными материалами. Не будет лишним создание горизонтальной отсечки в структуре кирпича, которую можно сделать при помощи проникающих средств.

xn--c1aclzagejj.xn--p1ai

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
