Гидроизоляция горизонтальная: Горизонтальная гидроизоляция стен от фундамента, устройтсво и материалы

Устройство горизонтальной гидроизоляции фундамента

ундамент является основой здания и чем прочнее и надежнее он будет, тем увереннее и дольше будет служить дом. Устройство гидроизоляции дома – одно из обязательных условий долговечности строения. Грунтовые воды, осадки, паводковые разливы способны негативно влиять на несущую конструкцию, вертикальная и горизонтальная гидроизоляция дома призваны обеспечить надежную защиту от влаги и предотвратить преждевременное разрушение дома.

Выбрать способ и материалы для проведения гидроизоляции следует до начала строительства фундамента. Мероприятия по защите от влаги уже построенного дома будут более хлопотными, дорогостоящими.

Устройство гидроизоляции фундамента –  основные технологии:

• окрасочная. Одним из самых простых и доступных способов. Предусматривает нанесение окрасочных составов на сухую, чистую и прочную поверхность фундамента. Подготовке основания следует уделить должное внимание. Она не должна иметь углублений, остатков грязи, пыли, масляных пятен и пр. После того как поверхность очищена и выровнена, на нее наносится слой грунтовки. Следующий этап – нанесение битумной мастики. Ее можно наносить горячим или холодным способом. Толщина гидроизоляционного слоя должна быть не менее 2 мм. Причем наносить состав следует в несколько приемов. Следите за тем, чтобы гидроизоляция фундамента дома была сплошной и не имела трещин.
• оклеечная. Подготовительная стадия проходит аналогично окрасочному способу. После того, как был нанесен слой битума, на него клеятся гидроизолирующие материалы (рубероид, толь, пергамин, стеклоэласт, гидроизол и т.п.). Материалы укладывают на клеящую основу в несколько слоев таким образом, чтобы каждый последующий слой перекрывал стыки. Дополнительно стыки промазывают мастикой. Наружная поверхность толи или рубероида также порывается слоем мастики, для того, чтобы предотвратить механическое повреждение материала. Данный способ изоляции применяется на участках, где отмечается высокий гидростатический напор и есть риск возникновения деформаций. Пленочные гидрозащитные материалы крепят к прогрунтованному основанию с помощью полимерных клеев внахлест на 8-10 см. Не стоит забывать о дополнительной проклейке кромок. Также возможен вариант использования самоклеющихся пленок.
• проникающая. Устройство гидроизоляции фундамента проникающего вида предусматривает предварительную грунтовку бетонного основания с помощью раствора, содержащего гидрофобные добавки. Проникающая гидроизоляция фундамента наделяет бетон водонепроницаемыми свойствами, способствует уплотнению его структуры. Это один из самых долговечных способов защиты строения от влаги.
• экранная. Использует бетонитовые глиняные плиты, толщиной 1-2 см, которые послойно укладывают вокруг основания дома. В роли экранной гидроизоляции также может выступать прижимная кирпичная стена или геотекстильная мембрана. Устройство гидроизоляции фундамента экранного типа применяется при высоком гидростатичном давлении подземных вод.

    Комбинирование разных способов гидроизоляции фундамента

Использование комбинации методов защиты от влаги проводится, если на участке отмечается высокий уровень залегания грунтовых вод, зафиксирован высокий гидростатический напор или обильно выпадают осадки. Например, гидроизоляция фундамента рулонная и окрасочная в комплексе представляют собой нанесение рулонных материалов на предварительно окрашенную поверхность. Штукатурная гидрозащита в комплексе с оклеечной осуществляется методом оштукатуривания и наклейки рулонных материалов.

Защитить гидроизоляцию от механических повреждений и прямого воздействия солнечных лучей можно с помощью кирпичной кладки, затиркой горячим песком по разогретой мастике, оштукатуриванием. Кроме этого можно использовать листы экструдированного пенополистирола, которые наклеиваются на гидроизоляционный слой с помощью плиточного клея.

Горизонтальная гидроизоляция: фундамента, плит, стен, цоколя. Горизонтальная отсечная гидроизоляция по низким ценам

Горизонтальная гидроизоляция фундамента — неотъемлемая составляющая проведения строительных работ. Она позволяет исключить распространение влаги вверх по стенам и их постепенное разрушение вследствие воздействия этой влаги.

Само название говорит о том, что она обустраивается на горизонтальной плоскости и представляет собой барьер на пути грунтовых вод, которые могут подниматься снизу и распространяться выше. Горизонтальная гидроизоляция плиты препятствует контакту с водой, а следовательно, предотвращает появление сырости в помещениях дома и всех негативных последствий, которые сопутствуют данному явлению. Правильно подобранная и обустроенная изоляция способна продлить срок эксплуатации строения на 20‒25 лет.

Особенности

Горизонтальная гидроизоляция стен (и других элементов здания) может осуществляться при помощи разных материалов. Их выбор осуществляется в зависимости от особенностей конструкции или объекта, а также от условий эксплуатации и обустройства.

Самым широко используемым видом горизонтальной гидроизоляции цоколя является рулонная (как холодная, так и горячая). Последняя предусматривает необходимость нагревания до высоких температур для того, чтобы обеспечить хорошие показатели сцепляемости с обрабатываемой поверхностью. Помимо этого, могут применяться:

• Асфальто-битумные материалы — подходят для объектов, расположенных ниже уровня земли. Литая гидроизоляция, получаемая в итоге, представляет собой цельное покрытие, не пропускающее влагу. Его можно использовать даже в жилых помещениях, однако не желательно, поскольку битум при нагревании даёт неприятный запах, который долго не выветривается;
• Полимерные мастики — оптимальный вариант для помещений и улицы. Могут наноситься как горячим, так и холодным способом вручную. Современные мастики на основе полимеров, латекса и резины не только отлично выглядят, но и не боятся воздействия температурных перепадов;
• Рулонные и листовые материалы — применяются для обустройства оклеечной гидроизоляции, которая хорошо себя проявляет в случаях с конструкциями, расположенными ниже уровня грунта.

Где заказать?

Если Вы не желаете переплачивать, но при этом хотите быть уверены в высоком качестве проводимых работ — обращайтесь к нам! Уверены, Вы не пожалеете! Уже более 10-ти лет мы предоставляем свои услуги на отечественном рынке гидроизоляции и успешно выполнили сотни крупных и маленьких проектов! Наши заказчики неизменно остаются довольными и при необходимости обращаются к нам снова! Получить больше информации об условиях сотрудничества можно по телефону: +7 (499) 705-02-71. Звоните!

горизонтальная и вертикальная, как клеить?

Если уровень фундамента находится в зоне нахождения капиллярных или грунтовых вод, подобное основание нуждается в качественной и современной гидроизоляции. Существует несколько способов нанесения гидроизоляционного слоя. К ним можно причислить: оклеечную, проникающую и обмазочную. При строительстве нового здания или сооружения наиболее часто используется именно оклеечный способ наложения гидроизоляционного слоя.

Что представляет собой оклеечный способ нанесения гидроизоляционного слоя

При использовании гидроизоляционных материалов методом оклеивания, производится дополнительная защита основания. Используемый материал может быть плиточным, листовым и рулонным. Наибольшую популярность, во многом благодаря оптимальному соотношению качества и цены, приобрели материалы на основе стеклоизола, стеклорубероида и рубероида.

Крепление производится на поверхность опалубки еще на этапе строительства здания. После удаления опалубка, рубероид ложиться на бетонное основание и выступает уже в роли гидроизолятора. По окончанию установки фундамента его нередко обмазывают мастикой на основе битума в один слой, после чего на него производится крепление рулонного материала.

Подобная материя недостаточно прочная, подвержена механическому воздействию и ее эксплуатационный срок не превышает пяти лет. Его реализовывают для строительства дач и частных участков, где используется мелкозаглубленный фундамент. Для качественного строительства дома нужна гидроизоляция.

Оклеечная гидроизоляция, преимущества и недостатки

Такой способ укладки этого материал, обладает такими преимуществами:

• Скорость монтажных работ весьма высокая. Используемый материал прилипает к заранее подготовленной поверхности в течение нескольких секунд. Рулонный гидроизоляционный материал имеет весьма внушительные габариты, что позволяет разово покрывать большие участки за небольшое время.
• Стоимость необходимого материала довольно низкая. Подобный тип гидроизоляции, будь то толь или рубероид, является наиболее дешевым и от этого очень востребованным материалом, который выступает в роли гидрофобного барьера. Убедиться в правдивости сказанного можно посетив один из ближайших строительных супермаркетов города.

Гидроизоляция оклеечная рулонная и ее недостатки:

• Низкий уровень прочности основного материала. В роли гидроизоляционной прокладки выступает картонный барьер, который не способен выдержать даже малейшего механического повреждения. А вот рубероид можно разорвать руками, что говорит само за себя.
• Материал, пропитанный битумом, по сути, остается все той же бумагой, а она подвержена гниению. Этот недостаток можно исправить путем замены картонной подложки на более прочную основу из стекловолокна. Подобное новшество будет стоить существенно дороже, что, по сути, также является недостатком.
• Сравнительно небольшой эксплуатационный срок. Без дополнительной и регулярной обработки, тальк или рубероид начнет крошиться уже через два года. На его поверхность рекомендуется добавить слой более прочного материала, который не подвержен воздействию внешних факторов. Уложенная горизонтальная гидроизоляция покрывается сверху жидким полом или наливным бетоном. Под такой защитой рубероид будет чувствовать себя комфортно и проживет до полного разрушения всей наливной конструкции.

Устройство оклеечной гидроизоляции

Используемая для покрытия поверхность предварительно выравнивается, очищается и высушивается. Необходимо удалить всю старую арматуру, наплывы и углубления. Все швы уплотняются при помощи герметика, а кирпичную кладку выравнивают с помощью цементной стяжки на основе песчаника.

Устройство горизонтальной изоляции, как и вертикальной, потребует наличия мастики на основе полимеров, битумно-резиновых, битумно-полимерных или битумных составляющих.

• Первым этапом служит нанесение 1,5 мм слоя мастики на предварительно подготовленную поверхность, после чего рулоны гидроизоляционного материала раскатываются и закрепляются.
• Поверх слоя гидроизоляции также наносится мастика. Рулон раскатывается постепенно, тем самым наклеивая его на основание. Если есть необходимость создания многослойной гидроизоляции, последующие слои необходимо наносить в том же порядке и направлении.

Выбирая битумные материалы, следует обратить внимание на производителя, так как каждый из них предлагает линейки, которые укладываются в различных температурных режимах. Температура размягчения материала должна быть в десятки раз ниже той, которая ожидается на протяжении лета.

Рулонные гидроизоляционные материалы и правила их наклейки:

• Если производится горизонтальная гидроизоляция или вертикальная гидроизоляция поверхности длиннее 10 м, то для наклейки основного материала понадобятся дополнительные приспособления.
• Гидроизоляция своими руками на вертикальной поверхности производится при помощи рулонных материалов, которые необходимо наклеивать сверху вниз. Разрезать купленный материал на отмеренные полоски стоит заранее.
• Укладка производится внахлест. Примерно 10 см в продольном направлении и порядка 20 см в горизонтальном.
• Все кромки прошпаклевываются и отделываются дополнительным слоем мастики. Его толщина должна составить не менее 0,5 см.
• Горизонтальная гидроизоляция не должна подвергаться растягивающим и сдвигающим нагрузкам. Во избежание оползней и различных механических воздействий, рекомендуется установить дополнительную конструкцию из железобетона, бетона или кирпича. Поверхности, которые необходимо защитить при помощи цементных или силикатных материалов, требуют затирки верхнего слоя битумной мастики (горячей) или других смол кварцевым песком.

Если нет возможности прижать гидроизоляционный материал, его использование не рекомендуется.

Горизонтальная гидроизоляция оклейка поверхности

На плоскую кровлю, фундамент, полы или другую горизонтальную поверхность материал просто накладывается внахлест.

Может быть интересно

Процесс оклейки:

• Проведение необходимых работ, направленных на устранение сколов, трещин, дефектов и грязи с используемой горизонтальной поверхности. В конце поверхность подсушивается.
• Поверх просушенного слоя укладывается мастика. Используя метод заливки, состав медленно распределяется по всей поверхности.
• Плиточный или рулонный материал накладывается непосредственно на мастику. Гидроизоляция рубероидом проводится внахлест. При этом оставленные между листами промежутки должны быть в последующем перекрыты другими листами материала. Таким образом, нижние швы будут полностью защищены.
• Первый слой полностью промазывается составом на основе мастики, после чего возможна укладка последующего слоя гидроизоляции рубероидом или другим схожим материалом.

Эту процедуру можно повторить не более пяти раз. Но, никакой четкой инструкции касательно четкого количества не существует, но большинство специалистов рекомендуют укладывать не менее двух слоев хорошей гидроизоляции. Периметр гидроизоляционного перекрытия, как и верхний его слой, полностью покрывается составом на основе битума. Это укрепит защитное покрытие. Изоляцию лучше делать в теплое время года.

Устройство вертикальной гидроизоляции

Оклеечная гидроизоляция используется на вертикальной поверхности, при этом понадобится специальная битумная мастика, которую наклеивают или наплавляют. Не допускаются незначительные перепады рельефа, в то время как отклонения по вертикали позволительны. Поверхность, выложенная из кирпича, имеет швы, которые заделываются заранее. Гидроизоляция стен производится именно таким способом.

Процесс работы с вертикальной поверхностью:

• Предварительная подготовка поверхности та же, что и в любом другом случае. Необходимо ее выровнять, почистить и высушить.
• Методом обмазывания на поверхность наносится мастика (горячая или холодная). Толщина этого слоя не должна превышать 0,2 см.
• Производится нарезка рулонного материала. При этом длина одного листа должна совпадать с длинной рабочей поверхности.
• Своеобразное выкатывание листа или отмеренного отрезка, производится во время нанесения первого слоя монолитной гидроизоляции. Образовавшиеся швы заделываются мастикой.
• Первый слой полностью покрывается мастикой и только после этого можно приступать к созданию второго слоя гидроизоляции.

Оклеечная гидроизоляция подобного типа должна иметь не более трех слоев. Устройство гидроизоляции должно быть таким, чтобы получившийся слой не был слишком тяжелым, иначе он может попросту не удержаться на поверхности.

После оклейки рекомендуется особое внимание уделить швам и углам сопряжений. Гидроизоляция рубероидом производится в местах образования угловых швов, в то время как у подошвы обработка производится мастикой.

Рубероид наклеивается поверх стыковочных швов. Внутри самого покрытия все стыки образовываются внахлест с небольшим напуском, который не должен превышать 20 см. Вертикальная гидроизоляция требует наличия определенных навыков.

Устройство гидроизоляции и ее ширина

Для создания правильной защиты основания любого здания от возможных агрессивных воздействий окружающих факторов, следует учесть такие важные моменты:

• Следует тщательно ознакомиться с первоначальными характеристиками материала, который вы планируете использовать. От них и нужно отталкиваться при создании наиболее оптимального слоя, который даст необходимый уровень защиты основания здания. Все данные можно найти на упаковке производителя.
• Стоит учесть и глубину подошвы самого фундамента. В идеале, она должна составлять около трех метров, в таком оклеечная гидроизоляция должна быть толщиной не более 4 мм и нанесена в два слоя.

Какая гидроизоляция лучше, вам не скажет никто, ведь для каждой конкретной ситуации необходимо использовать разный материал. От толщины покрытия будет зависеть плотность используемого материала, хотя и тут есть несколько своих ограничений.

Нанесение материала в один слой было бы гораздо удобнее, однако это приведет к невозможности заделывания всех образовавшихся стыков. Стоит отметить и то, что от этого материал станет менее эластичным. Можно с уверенностью сказать, что подобная гидроизоляция должна быть выполнена в два слоя, а ее толщина не должна превышать 0,5 см.

В некоторых случаях, с учетом геологических особенностей местности, на которой построено здание, могут понадобиться дополнительные оклеечные материалы, которые укладываются после проникающей гидроизоляции. А все бетонные поверхности подлежат обработке при помощи обмазочных растворов.

Оклеечная гидроизоляция получила свое максимальное распространение в промышленном строительстве и возведении многоэтажек. При соблюдении всех правил и использовании только качественного материала, срок службы подобного покрытия может исчисляться десятилетиями. А с учетом своевременного и качественного ремонта цокольного и подвального этажа ему не будет грозить повышенная влажность и промокание.

Нужна гидроизоляция в каждом доме, но главное, чтобы она была качественной. Здесь нет места экономии, ведь в случае непредвиденных обстоятельств, общий ремонт жилплощади может превысить максимальный уровень затрат на покупку самых дорогостоящих гидроизоляционных материалов.

Дополнительно, подвальное помещение можно защитить путем утепления основания снаружи, но оклеечная гидроизоляция все же нужна.

Мембранные пленки стали отдельной разновидностью гидроизоляции рулонного типа. Они представляют собой шипованное покрытие и способны выполнить такие функции:

• отводить пары влаги из основания фундамента;
• не давать возможности влаге впитываться в фундамент.

При этом влага будет концентрироваться с внешней стороны покрытия, и удаляться по специально оборудованной дренажной системе. Шипованная поверхность позволяет равномерно распределять давление грунта на покрытие, что приводит к отсутствию какой-либо деформации.

Горизонтальная гидроизоляция фундамента | Блог завода ЖБИК

При работах по гидроизоляции фундамента можно использовать первичные или вторичные способы.

Первичные защищают определенные элементы фундамента отпроникновения влаги. Обычно для такого способа используют железобетонные конструкции.

Вторичные способы— это ограждающие элементы, обеспечивающие дополнительную защиту конструкции фундамента. Для данного способа гидроизоляции применяют гидроизол.

Кроме вышеописанных методов для горизонтальной гидроизоляции применяют также рулонные материалы. Укладка гидроизоляции производится пообразовавшемуся уровню уложенного цемента. До того как начать производить укладку рулонных материалов для гидроизоляции, на рабочую поверхность наносится и выравнивается слой цементного раствора. Когда цемент застывает, с помощью битумной мастики накрывают застывший слой раствора, иначинают укладывать рулонную гидроизоляцию.

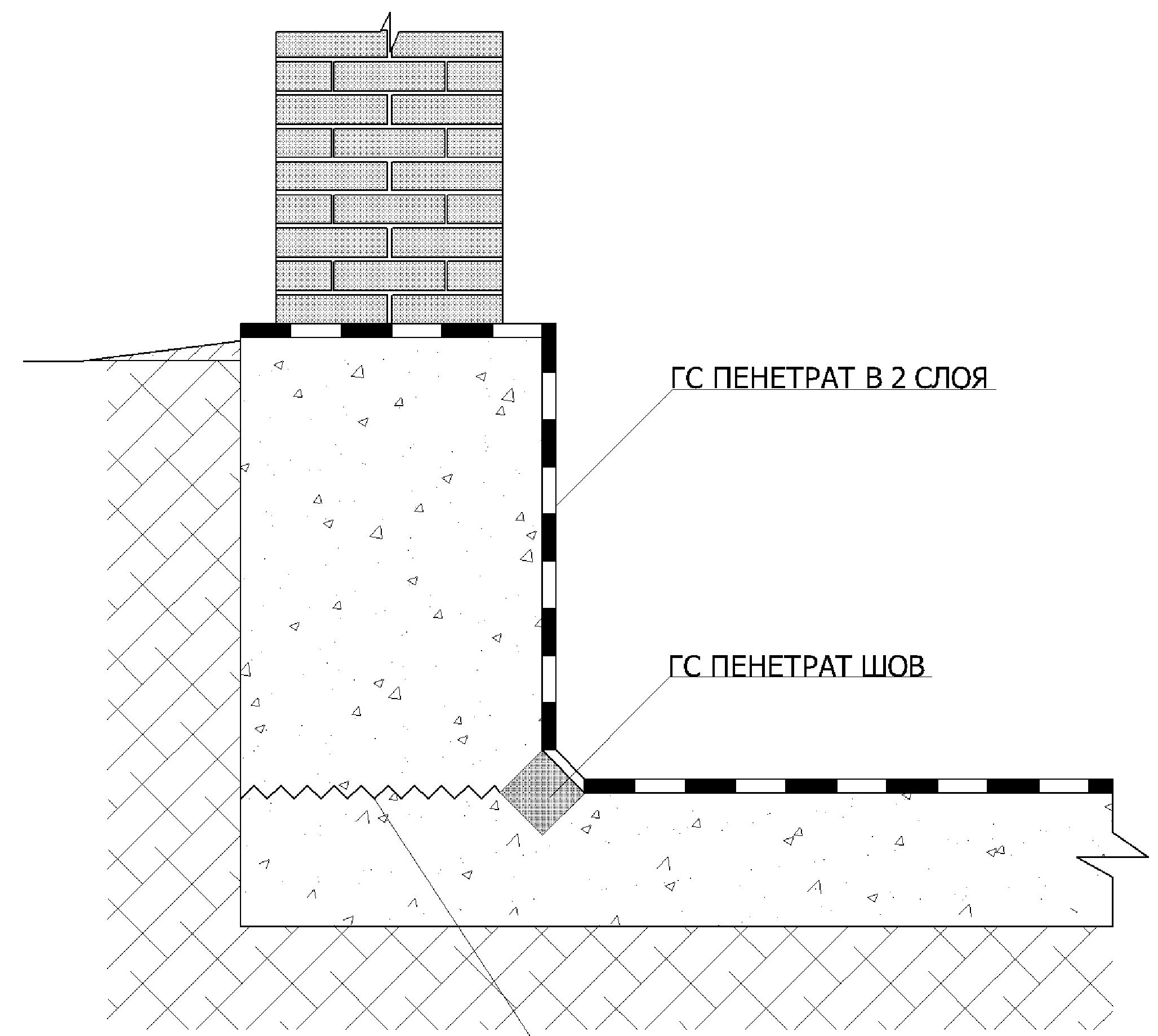

Часто в строительстве используется проникающая гидроизоляция фундамента. Горизонтальная проникающая гидроизоляция выполняется из специальной вязкой жидкости, которая проникает довольно глубоко в трещинки и поры фундамента, где затем кристаллизируется. Такой способ надежно защищает фундамент от возможного проникновения влаги.

Еще один распространенный метод горизонтальной гидроизоляции фундамента — заливка жидким стеклом. При этом виде гидроизоляции легким битумом тщательно пропитывают слой щебня, а затем его засыпают внутрь трещин. У этого способа есть один недостаток— дороговизна, что вполне окупается долгим сроком эксплуатации.

Горизонтальная гидроизоляция может быть также антифильтрационной и антикоррозионной. Антифильтрационная гидроизоляция используется на участках с повышенной влагой и обеспечивает отменную водонепроницаемость. А антикоррозионная гидроизоляция также защитит металлические элементы сооружения от ржавчины.

Помните, что способ горизонтальной гидроизоляции следует выбирать тщательно, предварительно определившись с целью ее применения.

Высококачественная гидроизоляция для горизонтальных поверхностей

Как упоминалось в Части I этого рассказа, качественная гидроизоляция очень важна. Конструкция без оконных проемов, герметиков и мембран на крыше и стенах прослужит не более нескольких лет.

Также обсуждалось ранее, продукты, используемые для гидроизоляции более высокого уровня, существенно отличаются от своих аналогов. Высококачественные гидроизоляционные материалы должны быть воздухопроницаемыми, устойчивыми к ультрафиолетовому (УФ) свету, эстетичными и адаптированными к широкому диапазону температур.

Кроме того, часто требуется, чтобы гидроизоляция горизонтальных поверхностей была стойкой к истиранию и коррозии. Балконы, площади, парковочные площадки и террасы на крышах нуждаются в гидроизоляции, способной выдержать интенсивное пешеходное и автомобильное движение. В северном климате они также должны выдерживать воздействие соли и других химикатов, используемых в качестве антиобледенительных агентов.

Типы

Как и их аналоги более низкого уровня, гидроизоляционные материалы высшего качества делятся на несколько широких категорий.

Покрытия и мембраны: листовые мембраны, жидкие мембраны и герметики используются для гидроизоляции горизонтальных поверхностей. Эти мембраны обычно применяются на коммерческих крышах, но также используются на настилах и других открытых поверхностях. Производятся десятками компаний, они могут быть на основе эластомерного каучука, асфальта или полиуратана.

Герметики: Часто для гидроизоляции основания используется прозрачный герметик. Джордж Пингер, директор по маркетингу Permacrete, объясняет, что его компания использует три разных герметика в зависимости от интенсивности использования поверхности.

«Несмотря на то, что наш продукт более водонепроницаем, чем обычный бетон, вам все равно нужно что-то герметизировать. В зависимости от области применения мы будем использовать акриловый герметик, эпоксидную смолу или уретан ».

Акриловые герметики, как правило, являются наиболее экономичными и хорошо выдерживают нормальное использование и износ, хотя они не так долговечны, как эпоксидные или уретановые. Эпоксидные смолы являются наиболее водостойким вариантом, но обладают меньшей степенью устойчивости к ультрафиолетовому излучению. Уретановые герметики обладают лучшими эксплуатационными характеристиками, обладают превосходной прочностью и устойчивостью к ультрафиолетовому излучению, но являются наиболее дорогими из трех вариантов.

Акриловые покрытия: Некоторые цементно-акриловые покрытия полностью водонепроницаемы даже без герметика и достаточно эластичны, чтобы справляться с тепловыми нагрузками и перемещениями, возникающими выше уровня земли. Sider Oxydro и Fossil-Crete – два примера в этой категории.

Добавки: Если горизонтальная поверхность сделана из бетона, кристаллические примеси могут сделать саму плиту водонепроницаемой. Его посыпают сверху плиты и растирают в смеси или добавляют во время замеса.Некоторые продукты даже самовосстанавливаются и закрывают трещины, которые образуются во время отверждения.

Композиты: Некоторые продукты на рынке объединяют несколько технологий в один продукт. Например, Slatex от Multicoat сочетает в себе эластомерную гидроизоляционную мембрану с цементным финишным покрытием. Эластомерное покрытие можно наносить распылением практически на любую основу, а цементное верхнее покрытие может выдерживать тяжелые пешеходные и автомобильные потоки, что делает его идеальным для пешеходных дорожек, пандусов, гаражей и других мест.

Переходы и соединения

Переходы между элементами – окна в стены, стены в крышу – составляют 90% инфильтрации надземной воды, поэтому одним из ключей к обеспечению водонепроницаемости конструкции является герметизация переходов.

«Большинство проблем выше уровня, которые я вижу, вызваны тем, что нижележащая мембрана поднимается слишком высоко и закрывает слезные отверстия», – говорит Джон Эйпл из Terry Corp. «Или ступеньки вокруг окон и кирпичной кладки – это не так. сделано правильно.Иногда источником проблемы являются проникновения и вторжения ».

Герметизация: Герметизация – это первая линия защиты конструкции от непогоды. Изготовленные самыми разными компаниями из самых разных ингредиентов, есть герметики для любого мыслимого применения. Правильный выбор и применение имеют решающее значение.

Caulk также требует регулярного ухода. «Я получаю довольно много звонков, когда проблема в основном заключается в недостаточном обслуживании конопатки», – говорит Эйпл.

Пренебрежение техническим обслуживанием, как это называет Эйпл, приводит к проникновению воды вокруг окон, инженерных каналов и других разрывов в ограждающих конструкциях здания. «Все эти вторжения и проникновения в основном представляют собой дыры», – говорит он. «Они не водонепроницаемы, они не герметичны, и каждый раз, когда вы получаете прямой ветер, дующий дождем или снегом, или любую влагу на стороне конструкции, она проникает через дефект в стене и создает проблемы с влажностью».

Еще одно важное применение герметиков – герметизация деформационных и контрольных швов.Они включены в конструкцию для компенсации теплового движения. Герметики, используемые в этом приложении, должны быть чрезвычайно гибкими и клейкими. Aiple рекомендует использовать подкладочный стержень из вспененного материала или подкладочную ленту, чтобы улучшить соединение. «Вы никогда не хотите, чтобы ширина равнялась глубине. Используя пенопласт с закрытыми порами, вы будете использовать гораздо меньше материала и предотвратите контакт герметика с трех сторон », – говорит он.

Оклады: Для герметизации оконных и дверных проемов ничто не сравнится с непроницаемыми окладами.Гибкие планки производства Tamko, Grace, Cofair и др. Являются ключевым компонентом защиты конструкции от влаги. Доступные в рулонах шириной от 6 до 12 дюймов, они обычно являются самоклеящимися и могут перекрывать разнородные поверхности, сохраняя при этом влагостойкий барьер.

При горизонтальных работах наличие окладов имеет решающее значение на парапетах, краях и впадинах крыш и во многих других местах.

Пример использования

В большинстве коммерческих работ по гидроизоляции, будь то новое строительство или ремонтные работы, будет использоваться по крайней мере несколько из перечисленных выше систем, чтобы оболочка здания оставалась водонепроницаемой.

Например, Neogard продает систему, специально разработанную для горизонтальных приложений с высокой посещаемостью. В системе используются многие из элементов, описанных выше.

По словам Мосби Лоуренса, менеджера рынка гидроизоляции компании Neogard, первым шагом является герметизация стыков уретановым герметиком. Затем на поверхность настила заливается второй уретановый герметик в качестве гидроизоляционного слоя.

«Затем в него заливается заполнитель для обеспечения долговечности и в качестве нескользящего покрытия», – говорит Лоуренс.Neogard предлагает широкий выбор заполнителей и цветов, в том числе декоративные кварцевые и резиновые гранулы. Наконец, наносится слой износа или верхнее покрытие. Конечно, с декоративным заполнителем верхний слой получается прозрачным.

Тони Маттер, руководитель отдела маркетинга Carlisle Coatings, рассказывает, как многослойная гидроизоляционная система была использована для гидроизоляции проблемной парковки в автосалоне в Тусоне, штат Аризона.

Лот, расположенный на крыше отдела запчастей и обслуживания O’Reilly Chevrolet, просачивался на протяжении десятилетий, несмотря на неоднократные попытки исправить это.

Он состоял из сборного железобетона, покрытого легким бетоном для создания достаточного поля для дренажа. Это было покрыто асфальтовой гидроизоляцией, покрытой двухдюймовым слоем бетона для поверхности износа.

С годами асфальтовая мембрана начала разрушаться, и проникновение воды привело к расширению легкого бетона и дальнейшему повреждению гидроизоляционной мембраны, что привело к еще большему проникновению воды и чрезмерной утечке в нижнюю структуру.

В середине 1970-х годов вся настила была покрыта эластомерной мембраной. В 1999 году покрытие из полимочевины было нанесено на наиболее используемые области. Тем не менее, утечка продолжалась.

После заделки трещин и решения проблем в течение 40 лет представители компании позвонили RS Herder Corporation, местному подрядчику по гидроизоляции. Стоимость установки крыши над парковочной структурой была намного больше, чем хотели заплатить владельцы, поэтому Рэнди Хердер, владелец RS Herder Corp., предложил использовать систему дорожного полотна для тяжелых условий эксплуатации, произведенную Carlisle Coatings & Waterproofing (CCW).

CCW 5123HD – это жидкая износостойкая гидроизоляционная система, подходящая для поверхностей, подверженных интенсивному автомобильному движению или экстремальным условиям окружающей среды.

«Я стремлюсь предлагать своим клиентам первоклассную производительность, а не просто быстрое решение проблемы», – прокомментировал Гердер. «Этот гараж был постоянной проблемой для автосалона в течение многих лет, и мы хотели предложить им решение, которое позволило бы им не беспокоиться об этом долгое время», – сказал Гердер.

Парковочная площадка, на которой одновременно могут находиться сотни автомобилей, была разделена на три зоны. Гердер выполнял ремонт поэтапно, поэтому у дилера всегда был доступ к двум из них.

Первым шагом было снятие слоев покрытий, накопившихся за долгие годы. Компания Southwest Surface Blasting, базирующаяся в соседнем городе Меса, для выполнения своей работы использовала гидравлические скребки, скарификаторы, рубанки и дробеструйные машины. Результатом стало 99% незащищенного бетона.

Другой субподрядчик был приглашен для ремонта зазоров в бетоне.Они проложили более 30 000 футов (более 5 миль) трещин, после чего подрядчик заделал все стыки и трещины.

Завершив уплотнение, RS Herder промыл поверхность под давлением, загрунтовал и нанес первый из трех слоев полиуретана. Все полиуретановые покрытия были вылиты, выдавлены до необходимой толщины и затем снова скручены.

Между вторым и третьим слоями был нанесен слой песка размером 20 меш из расчета от 15 до 18 фунтов на 100 квадратных футов.Затем был нанесен верхний слой, обеспечивающий стойкость к химическим веществам и ультрафиолетовому излучению, и отжат до необходимой толщины.

Когда все заявки были завершены, гараж O’Reilly был покрыт системой CCW 5123HD более чем на 105 мил.

Гидроизоляция открытых горизонтальных компонентов здания обычно включает комбинацию установок и методов. На парковочной площадке O’Reilly использовались герметики, покрытия и герметики, но часто встречаются и другие комбинации.Работая с вертикальной гидроизоляцией и их аналогами ниже уровня, горизонтальная гидроизоляция является важной частью системы, которая сохраняет оболочку здания сухой, комфортной и структурно прочной.

Гидроизоляция горизонтальных и вертикальных строительных швов – метод тройной защиты

Система Krystol Waterstop используется для долговременной гидроизоляции бетонных строительных швов. Он устанавливается вместо других менее надежных систем соединений и обеспечивает гибкое планирование и простой контроль.В системе Krystol Waterstop используется кристаллическая технология Krystol, которая реагирует с водой и негидратированными частицами цемента с образованием нерастворимых игольчатых кристаллов, которые заполняют капилляры, микротрещины и поры бетона, уменьшая проницаемость и останавливая воду.

Следующие ниже инструкции по нанесению используются для гидроизоляции горизонтальных и вертикальных строительных швов в зонах повышенного риска с использованием метода тройной защиты, который состоит из затирки Krystol Waterstop Grout, Krystol Waterstop Treatment, Krytonite Waterstop Waterstop и Krytonite Adhesive.

Для быстрого обзора системы Krystol Waterstop см. Видеоинструкцию ниже.

ОГРАНИЧЕНИЯ

Krystol Waterstop System эффективна только для жестких конструкций и не может надежно герметизировать соединения, которые испытывают переменную нагрузку или повторяют движение. Проконсультируйтесь с представителем Kryton для получения рекомендаций по конкретному проекту. При нанесении в холодных климатических условиях используйте типичные для холодной погоды методы. Следует избегать установки во время сильного дождя.

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Прочтите и соблюдайте паспорта безопасности (SDS) для этих продуктов.Только для профессионального использования. Эти продукты становятся очень едкими при смешивании с водой или потом. Избегайте контакта с кожей и глазами. Избегайте вдыхания пыли. Надевайте длинные рукава, защитные очки и непроницаемые перчатки.

ШАГ 1: ПОДГОТОВКА ПОВЕРХНОСТИ

1. Бетонные / торкрет-бетонные поверхности для установки системы Krystol Waterstop должны быть прочными, чистыми и свободными от грязи, масла и других элементов, которые могут мешать склеиванию. Используйте молоток или скребок для удаления рыхлого заполнителя и выравнивания шероховатых или неровных стыков.
   СОВЕТ: Удаление рыхлого или выступающего бетона и заполнителя, а также очистка мусора или избыточного распыления, когда бетон / торкретбетон находится в пластичном состоянии, сводит к минимуму необходимость делать это после того, как он находится в затвердевшем состоянии.
2. Подготовьте стыки струей воды под высоким давлением для удаления любых масел, отвердителей, пыли и других загрязнений. Следует удалить верхнюю поверхность цементного теста; какой-нибудь открытый агрегат идеален.
3. Поверхности, на которые наносится система Krystol Waterstop System, должны быть доведены до насыщенного состояния
   и сухих поверхностей (SSD).Это означает, что поры бетона полностью пропитаны водой, но на поверхности не остается свободной воды. Тщательно смочите поверхность водой, затем удалите излишки воды губкой непосредственно перед нанесением.
   СОВЕТ: Водоструйная очистка под высоким давлением эффективно очищает и пропитывает стык за один прием.

ШАГ 2: НАНЕСЕНИЕ ВОДОСТОЯНИЯ KRYSTOL

1. Довести бетон до состояния насыщенной и сухой поверхности (SSD). Это означает, что поры бетона полностью пропитаны водой, но на поверхности не остается свободной воды.Поверхность предварительно тщательно пропитать водой; затем удалите излишки воды губкой непосредственно перед нанесением Krystol Waterstop Treatment.
2. Смешайте Krystol Waterstop Treatment с получением густой, но сыпучей пасты (примерно 3 части порошка на 1 часть чистой воды по объему). Сначала паста будет казаться густой, но при перемешивании она станет более жидкой. Смешайте столько материала, сколько сможете уложить за 30 минут.
   ПРИМЕЧАНИЕ: Оставшийся материал быстро затвердеет, но перемешивание восстановит пластичность.Не добавляйте воду в материал после того, как он начал схватываться. Чрезмерный полив приведет к растрескиванию при усадке.
3. Покройте всю поверхность шва средством Krystol Waterstop Treatment, используя кисть для бетона с расходом 1 кг / м2 (0,2 фунта / кв. Фут), что составляет не менее 1 мм (40 мил). Используйте круговые чистящие движения для достижения максимального проникновения и адгезии. Не позволяйте Krystol Waterstop Treatment накапливаться на ближайшей арматуре.
4. Защищайте покрытие Krystol Waterstop от повреждений дождем, быстрого высыхания или замерзания в течение 24 часов или до тех пор, пока поверх него не будет нанесен бетон / торкретбетон.Типичное время отверждения Krystol Waterstop Treatment составляет 2,5 часа при 20 ° C.
   ПРИМЕЧАНИЕ: Для торкретбетона, уложенного в тот же день, следующий слой торкретбетона должен быть уложен, пока Krystol Waterstop Treatment все еще остается пластичным (в большинстве случаев в течение 60 минут).

   ВАЖНАЯ ИНФОРМАЦИЯ: продукты Krystol необходимо защищать от быстрого высыхания и хранить во влажном состоянии, чтобы они полностью раскрыли свои свойства. Накройте Krystol Waterstop Treatment полиэтиленовой пленкой или влажной мешковиной, чтобы удержать влагу.После затвердевания покрытия опрыскайте поверхность водой для поддержания уровня влажности в течение 24 часов. Не используйте отвердители.

ШАГ 3: УСТАНОВИТЕ КРИТОНИТОВЫЙ КОНДИЦИОНЕР

Устанавливайте Krytonite Waterstop Waterstop только после того, как Krystol Waterstop Treatment находится в затвердевшем состоянии. Установка Krytonite до затвердевания Krystol Waterstop Treatment может привести к поломке. Устанавливать только в сухих условиях; Контакт с водой может привести к преждевременному набуханию полоски, чего следует избегать.

1. При степени покрытия 8-10 метров (26-32 фута) на трубку нанесите полоску Krytonite Adhesive толщиной 6 мм (1/4 дюйма) по центру строительного шва, на который будет укладываться Krytonite. Клея должно быть достаточно, чтобы при вдавливании Krytonite в клей он выдавливался с боков. Для шероховатых поверхностей потребуется больше клея.

   ВАЖНАЯ ИНФОРМАЦИЯ : Критонит необходимо разместить в центре строительного шва или рядом с ним.
   • Должен быть минимум 75 мм (3 дюйма.) бетонного покрытия. Не размещайте на расстоянии менее 75 мм (3 дюймов) от края строительного шва. Установка слишком близко к внешнему краю бетона может привести к повреждению бетона, если произойдет немедленное набухание.
   • Оставьте зазор между критонитом и арматурой не менее 25 мм (1 дюйм) во избежание образования пустот.
   • Krytonite НЕ предназначен для использования в компенсаторах. Используйте Krytonite на строительных швах, вокруг проходов, между сборными элементами и в других местах, где встречаются бетонные швы.
2. Немедленно вдавите Krytonite Swelling Waterstop в клей, разворачивая катушку по мере продвижения. Не позволяйте клею образовывать пленку. Если клей недоступен или требуется дополнительная фиксация, можно использовать гвозди для закрепления гидрошпонки и разместить максимум 3 гвоздя на метр (примерно 1 гвоздь на фут).
3. Отрежьте критонит до нужной длины ножницами. Концы должны быть плотно и прямо встык и не перекрываться. Подрежьте углы, разрезав обе полосы под углом.
4. Дайте клею застыть перед заливкой бетона.

   ВАЖНО: Контакт с водой приведет к преждевременному набуханию полосы. Защищайте установленный Krytonite от воды до заливки бетона. Если произойдет преждевременное набухание,
   высушите Krytonite в достаточной степени, чтобы восстановить его первоначальные размеры и обеспечить правильное прикрепление материала к поверхности перед заливкой бетона.

ШАГ 4. СОЗДАЙТЕ КЛЮЧ

1. Создайте шпоночную канавку на пересечении двух бетонных секций.Подходящий шпоночный паз может быть сформирован из обрезки 2 × 2 путем обрезки одной кромки под углом, чтобы оставить узкую кромку примерно 1,25 дюйма (40 мм x 40 мм, сужающуюся до 30 мм).
2. Прикрепите форму шпоночного паза к краю бетонной формы узким концом внутрь. Для стыков между перекрытиями шпоночный паз можно вдавить в стык, пока бетон остается пластичным.
   ПРИМЕЧАНИЕ: Для применения торкретбетона необходимо сформировать шпоночные пазы во время нанесения торкретбетона одним из следующих методов:
   a) вдавливание в полупластичный торкретбетон или
   b) приклеивание к форме перед нанесением следующего слоя торкретбетона. разместить и удалить форму для изготовления шпоночного паза, или
   c) Используя шпатель, пока торкретбетон все еще полупластичный, выкопайте шпоночный паз нужных размеров.

ШАГ 5: РАЗМЕСТИТЬ И КОНСОЛИДИРОВАТЬ БЕТОН

Будьте осторожны, чтобы не сместить критонит во время укладки бетона. Не роняйте бетон с большой высоты. Если укладка производится методом торкретирования, избегайте стрельбы сбоку от критонитовой полосы. Нанесите бетон на стык, используя обычные методы бетонирования, соблюдая следующие требования:

1. Мусор удаляется из стыка перед укладкой бетона.
2. Формовочно-антиадгезионное масло не загрязняет область стыка.
3. Распорки формы снимаются при укладке бетона.
4. Для уплотнения бетона вокруг стыка, которое требует осторожной укладки бетона и вибрации, следуйте процедурам, указанным в ACI 309R (Руководство по укреплению бетона)
5. Бетонные формы оставить как можно дольше.
Нанесение торкретбетона
6. выполняется сертифицированными специалистами по форсункам ACI в соответствии с процедурами в соответствии с ACI 506R – Руководство по торкрет-бетону.
7. Отверждение происходит в соответствии с ACI 308.1, и приняты надлежащие меры для предотвращения быстрого высыхания.

ШАГ 6: ПОДГОТОВЬТЕ КЛЮЧ

1. Удалите шпоночные пазы из затвердевшего бетона или торкретбетона. Будьте особенно внимательны, чтобы в пазу не осталось древесины.
2. Убедитесь, что шпоночный паз чистый и не содержит грязи, масла и других элементов, которые могут помешать склеиванию. Стыки следует подготовить струйной очисткой под высоким давлением для удаления любых масел, отвердителей, пыли и других загрязнений.
3. Поверхности, на которые наносится раствор Krystol Waterstop Grout, должны быть доведены до состояния насыщения и сухости (SSD).Это означает, что поры бетона полностью пропитаны водой, но на поверхности не остается свободной воды. Тщательно смочите поверхность водой, затем удалите излишки воды губкой непосредственно перед нанесением.
   СОВЕТ: Водоструйная очистка под высоким давлением эффективно очищает и пропитывает стык за один прием.

ШАГ 7: УСТАНОВИТЕ ВОДОСТОЙК KRYSTOL WATERSTOP GROUT

Продолжайте только в том случае, если из шпоночного паза НЕ течет вода. Если вода протекает через шпоночный паз, остановите поток воды с помощью Krystol Plug перед установкой Krystol Waterstop Grout.

1. Krystol Waterstop Grout можно укладывать в любое время, но для достижения наилучших результатов сначала дождитесь усадки бетона / торкретбетона при высыхании.
2. Убедитесь, что бетонная шпоночная канавка чистая. Удалите любые антиадгезионные средства, грязь или мусор, используя механическую абразивную обработку и / или водоструйную очистку.
3. Приведите бетонный шпоночный паз до состояния насыщения и высыхания поверхности (SSD). Это означает, что поры бетона полностью пропитаны водой, но на поверхности не остается свободной воды.Поверхность предварительно тщательно пропитать водой; затем удалите излишки воды губкой непосредственно перед нанесением раствора Krystol Waterstop Grout.
   Смешайте раствор Krystol Waterstop Grout до состояния густой замазки. Начните с смешивания 3,5 частей порошка с 1 частью чистой воды по объему до получения однородной массы. Добавьте дополнительную часть порошка (всего примерно от 4,5 до 1) и продолжайте перемешивание до получения пасты без провисания. Сначала смесь будет казаться сухой, но при перемешивании станет однородной и пригодной для обработки.
4. Смешайте столько материала, сколько можно за 30 минут. ПРИМЕЧАНИЕ: Оставленный материал быстро затвердеет, но перемешивание восстановит пластичность. Не добавляйте воду в материал после того, как он начал схватываться. Чрезмерный полив приведет к растрескиванию при усадке.

   ВАЖНАЯ ИНФОРМАЦИЯ: Указанное выше соотношение компонентов является приблизительным и предназначено только для справки. Условия могут меняться, что влияет на фактическое соотношение порошка к требуемой воде. Соответственно отрегулируйте содержание порошка и воды, чтобы получить пластичную консистенцию без провисания и достаточно жесткую, чтобы она могла быть сформирована в шарик и сохраняла свою форму.
5. Плотно набейте затирку Krystol Waterstop в шпоночную канавку так, чтобы она была заподлицо с поверхностью.
6. Защищайте раствор Krystol Waterstop от повреждений дождем, быстрого высыхания или замерзания в течение как минимум 24 часов.

   ВАЖНАЯ ИНФОРМАЦИЯ: продукты Krystol необходимо защищать от быстрого высыхания и хранить во влажном состоянии, чтобы они полностью раскрыли свои свойства. Накройте затирку Krystol Waterstop Grout пластиковой пленкой или влажной мешковиной, чтобы не допустить попадания влаги. После того, как раствор затвердеет, опрыскайте поверхность водой для поддержания уровня влажности в течение 48 часов.

МАТЕРИАЛЫ И ПОКРЫТИЕ

ИНСТРУМЕНТЫ

• Подача чистой воды
• Ведро для смешивания, лопатка для дрели и раствора
• Кисть для бетона с натуральной щетиной
• Водяной спрей и полотенце / губка
• Кельма для полей
• Водоструйная установка высокого давления
• Мерные стаканы
• Форма шпоночного паза
• Пистолет для герметика

ВИДЕО ИНСТРУКЦИЯ

ИНСТРУКЦИЯ ПО СКАЧАЕМОМУ ПРИЛОЖЕНИЮ

Горизонтальная гидроизоляция с помощью RamTough 250 – Barrett Company

Ядром гидроизоляционных систем Barrett RamTough 250 является прорезиненная асфальтовая мембрана, наносимая жидкостью, которая образует полностью монолитный водонепроницаемый барьер без швов и стыков.

СЛОИ ПРИЛОЖЕНИЙ

• Барабан 203 | Курс защиты (1 слой)

Состав и производственный процесс RamTough 250 позволяют получить самовосстанавливающийся эластомерный материал со значительно лучшими характеристиками удлинения, эластичности, низкотемпературной гибкости, адгезии и прочности по сравнению со всеми другими типами мембран.

Гидроизоляция RamTough 250 состоит из каучуковых полимеров SBS, специально очищенного неокисленного асфальта, переработанных шин и минерального наполнителя.Его расплавляют на строительной площадке, наносят на настил толщиной 90 мил, армируют полиэфирной тканью, покрывают еще 125 мил RamTough 250 и покрывают слоем защиты, усиленным SBS, создавая общую толщину мембраны примерно 300 мил. Полностью соблюдается, вода не может попасть ни под, ни через эти четыре аппликации. С нанесенным защитным слоем мембрана готова к работе с различными поверхностями, несущими транспорт, изоляцией, щебеночным балластом или сборкой зеленой крыши.

Уникальные физические свойства системы RamTough 250 DM обеспечивают превосходную производительность и долговечность даже в присутствии запруженной воды и экстремальных климатических колебаний.

Настилы с уклоном до 1 дюйм / фут не требуют особых мер предосторожности. Обратитесь в службу технической поддержки Barrett по вопросам уклонов более 1 дюйма / фут, вертикальных конструкций и настилов, кроме бетонных.

Бетонные настилы должны быть гладкими, сухими, очищенными от грязи, цементного молока, отвердителей, мусора и других загрязнений.Перед установкой мембраны нанесите слой грунтовки Ram Primer и Surface Conditioner из расчета 300-500 кв. Футов / галлон на все поверхности, подлежащие гидроизоляции. Дайте шерсти полностью высохнуть. Прежде чем продолжить, обработайте все трещины, конструкционные и компенсирующие швы в соответствии с рекомендациями Barrett или утвержденными деталями.

Начиная с нижних точек настила, нанесите базовое покрытие RamTough 250 толщиной не менее 90 мил и шириной примерно 44 дюйма.Пока он еще горячий, установите один слой армирующей ткани PolyFelt 125 VP в RamTough 250. Отойдя в сторону, используйте щетку или ракель, чтобы аккуратно вдавить ткань в горячий битум, чтобы не образовывать складок или рыбьего рта. Если лист не установлен прямо и начинает отклоняться от прямой линии, обрежьте рулон и установите его заново, перекрывая конец листа на 12 дюймов.

После установки первого прохода вернитесь к той же начальной точке и установите второй проход RamTough 250 и арматуру, перекрывая первый ряд на 3 дюйма.Все конечные круги должны быть не менее 6 дюймов. Убедитесь, что между всеми нахлестами есть прочный слой RamTough 250. Не должно быть места, где ткань соприкасается с тканью. Все перехлесты должны быть проложены таким образом, чтобы вода текла по перегибам, а не против них. Продолжайте подниматься по склону.

После завершения основного слоя гидроизоляции и усиления нанесите верхний слой RamTough 250 толщиной не менее 125 мил.

Рекомендуется, чтобы все секции завершенной мембранной установки были испытаны на затопление в соответствии со стандартом ASTM D-5957 в течение 48 часов.Любые утечки должны быть устранены, а зона повторно протестирована. Для некоторых приложений может потребоваться проверка электронного поля векторных карт (EFVM), проводимая утвержденным геодезистом.

По завершении испытания на воду установите 1 слой защитного слоя Ram 203. Обеспечьте 2-дюймовые боковые и 6-дюймовые концевые нахлёстки. Курс защиты должен охватывать все горизонтальные поверхности, а также все вертикальные отливы. Если основной гидроизоляционный слой должен быть постоянно открыт, установите 1 слой гранулированного покрывающего листа Ram 306 в верхнее покрытие RamTough 250 вместо Ram 203.При необходимости используйте RamTough 250 в качестве клея, чтобы удерживать защитный слой на месте перед нанесением указанного покрытия.

Осторожно установите покрывающий слой покрытия (например, изоляцию, фильтрующую ткань и балласт, брусчатку, сборку зеленой крыши и т. Д.) В соответствии со спецификациями проекта.

Гидроизоляционные продукты RamTough не представляют необычных рисков для здоровья или безопасности для продуктов такого типа.Как и при любом процессе монтажа кровли и гидроизоляции, важны надлежащая вентиляция, одежда и защита глаз.

Для получения конкретной информации о продукте свяжитесь с компанией Barrett, чтобы получить актуальные паспорта безопасности материалов для всех продуктов Barrett. Получите паспорта безопасности материалов у производителей, материалы которых могут использоваться вместе с гидроизоляционной системой Barrett. Для получения информации по технике безопасности при установке проконсультируйтесь с Национальной ассоциацией кровельных подрядчиков (NRCA), Управлением по охране труда (OSHA) и из любых других информированных источников.

Пользователь не должен предполагать, что указаны все меры безопасности или что другие меры могут не потребоваться.

ПРИМЕЧАНИЕ: Вся документация по продукту (т.е. технические паспорта и данные безопасности, спецификации, инструкции по применению и т. Д.) В настоящее время доступна для загрузки из «Библиотеки ресурсов» на нашем веб-сайте.

По вопросам, касающимся подробных спецификаций, информации по применению или другим общим вопросам, обращайтесь к местному техническому представителю Barrett.

Вы также можете позвонить нам напрямую по телефону (800) 647-0100 или написать нам по электронной почте [email protected]

Жидкая гидроизоляция под слоем грунта: передовой опыт работы с STPE

, Curt Liscum
Гидроизоляция – это искусство и наука, сводящая к минимуму возможность проникновения воды в конструкцию путем обработки поверхностей, препятствующих прохождению воды под гидростатическим давлением.Хотя это звучит похоже, гидроизоляция отличается от гидроизоляции, которая определяется как обработка поверхности или конструкции для предотвращения прохождения воды в отсутствие гидростатического давления.

Давление, оказываемое водой в равновесии на заданной глубине из-за силы тяжести, известно как гидростатическое давление. Это важно при работе с грунтом ниже уровня грунта, поскольку он увеличивается пропорционально глубине под поверхностью из-за увеличения веса воды, действующей сверху вниз.Пресная вода оказывает давление около 3 кПа (0,43 фунта на квадратный дюйм) на фут воды, поэтому фундаментная стена длиной 3 м (10 футов) с уровнем грунтовых вод 1,2 м (4 фута) будет оказывать давление около 14 кПа. (2 фунта на кв. Дюйм) у основания фундаментной стены. Без гидроизоляции такой фундаментной стены давление в конечном итоге заставит воду проникнуть в конструкцию, что приведет к ее повреждению.

«Гидроизоляция с положительной стороны» означает нанесение гидроизоляционной мембраны на сторону стены, находящуюся в непосредственном контакте с водой и гидростатическим давлением – как правило, на внешней стороне стены.Гидроизоляция с положительной стороны направлена ​​на предотвращение попадания воды в стену, защищая структурный элемент от коррозионных химикатов в грунтовых водах, а также от повреждений, вызванных циклом замораживания-оттаивания. Это контрастирует с гидроизоляцией с «отрицательной стороны», которая относится к нанесению гидроизоляционного материала на сторону стены, противоположную контакту с водой или гидростатическому давлению – обычно на внутренней стороне стены. Гидроизоляция с отрицательной стороны позволяет воде проникать в стену, но сводит к минимуму ее воздействие на жилые помещения здания.Основным преимуществом гидроизоляции с отрицательной стороны является то, что ее можно установить без выемки грунта и обнажения наружной поверхности фундаментной стены или конструкции, и поэтому ее часто применяют в качестве ремонта неудавшихся мер гидроизоляции с положительной стороны.

Гидроизоляция с положительной стороны может иметь несколько форм, включая листовые модифицированные битумные (mod-bit) и однослойные мембраны, жидкие материалы (как армированные, так и неармированные), изделия из бентонитовой глины и гибридные системы. Каждый материал и система имеют свои преимущества и специфические параметры применения.В этой статье рассматриваются системы жидкого нанесения, которые обладают рядом преимуществ, в том числе:

• монолитное строительство;
• самоограничивающийся характер;
• ограниченная коррозия крепежа;
• простота нанесения;
• не требуется открытого огня или чайников; и
• гибкая доставка материалов.

Преимущества жидкого продукта на основе STPE
Хорошим примером наносимой жидкостью гидроизоляции является однокомпонентный эластомерный материал на основе простого полиэфира с концевыми силильными группами (STPE), отверждаемого влагой.STPE – это гибридный продукт, в котором используются силиконовые и полиуретановые технологии. Сочетание этих химических свойств объединяет наиболее желательные свойства каждого из них и создает прочный высококачественный продукт. Технология STPE разработана не только для обеспечения высокой производительности в приложениях конечного использования, но и для обеспечения безопасности работников и окружающей среды. Другие общие названия для этой химии включают полимер MS, силил-модифицированные полиуретаны (SPUR), полиэфир, полимер с концевыми силильными группами (STP) и модифицированный силиконом полиэфир (SMP).

Продукты на основе STPE содержат чрезвычайно низкие уровни летучих органических соединений (ЛОС), обладают отличным временем отверждения и хорошо работают при температурах всего 1,6 C (35 F). Технология STPE подходит для проектов, требующих гибкости в дизайне, поскольку эти продукты обычно не требуют грунтовки, предлагают широкий профиль адгезии для многих типов проектов и совместимы с широким спектром субстратов.

Однокомпонентные продукты также полезны для установщика, поскольку их можно использовать прямо из ведра с минимальным начальным перемешиванием. Большинство однокомпонентных продуктов необходимо смешивать для обеспечения однородности и консистенции, но катализаторы, ускорители, отвердители или другие компоненты добавлять не нужно. Однокомпонентный влагоотверждаемый эластомерный гидроизоляционный материал из STPE с высоким содержанием твердых частиц, наносимый жидкостью, также является предпочтительным, поскольку количество материала, нанесенного на поверхность, близко к толщине готовой мембраны.Чем выше процентное содержание твердых веществ в материале, тем ниже содержание летучих и, следовательно, будет небольшое уменьшение толщины пленки по мере испарения растворителя во время процесса отверждения. Например, при использовании материала с содержанием твердых частиц 98% (рекомендуемый минимум) и нацеливании на норму нанесения влажной пленки (WFT) 2,2 мм (90 мил) отвержденная готовая мембрана будет иметь толщину около 2 мм (88 мил) в сухом состоянии. толщина пленки (ТСП) материала.

В отличие от других продуктов, отверждаемых растворителем, склеиваемых, самоклеящихся или сваренных термической сваркой, продукт STPE, наносимый жидкостью, не будет пузыриться, выделять газ или терять адгезию при установке на влажные или свежие «зеленые» бетонные поверхности из-за STPE. влагоотверждающий характер.Когда стена приобретет достаточную прочность для снятия формы и начальное схватывание бетона (обычно в течение двух-семи дней), можно наносить гидроизоляционный материал. Это может значительно ускорить график строительства.

Время отверждения может варьироваться от минут до часов в зависимости от толщины нанесенной пленки, температуры и относительной влажности (RH). Типичное время отверждения составляет три часа для покрытий толщиной 0,7 мм (30 мил) при 21 ° C (70 F) и относительной влажности 50%, но оно может быть увеличено в более прохладном и сухом климате.В ультра-сухом климате дополнительное увлажнение может ускорить отверждение. Полное, нормальное отверждение ожидается через три-четыре дня, а дополнительные покрытия и ремонт следует выполнить в течение 72 часов после первоначального нанесения.

Однокомпонентный эластомерный жидкий гидроизоляционный материал STPE, отверждаемый влагой, производится с разной вязкостью (или толщиной) в зависимости от метода нанесения. Чем ниже вязкость, измеряемая в сантипуазах (сП), тем легче ее деформировать или, в данном случае, нанести.Одним из преимуществ хорошо сформулированного однокомпонентного влагоотверждаемого эластомерного гидроизоляционного материала STPE, наносимого жидкостью, является то, что он имеет вязкость, необходимую для нанесения распылением. Это может сократить трудозатраты подрядчиков, устанавливающих гидроизоляцию ниже уровня.

Испытание на целостность кровельных и гидроизоляционных мембран | WBDG

Введение

Проверка целостности – это «святой Грааль» строительных работ.Обеспечить уверенность в том, что части здания, которые могут намокнуть из-за погодных условий, находятся в состоянии, предотвращающем проникновение воды внутрь, является целью каждого подрядчика, а также каждого владельца. В результате была создана целая индустрия испытательных лабораторий. Поиск методов тестирования, обеспечивающих такую ​​уверенность, развивался на протяжении десятилетий, и каждое новое достижение в тестировании предоставляло либо более точные результаты, либо результаты за меньшее время, либо и то, и другое. Этот документ предоставит информацию как об исторических, так и о современных методах тестирования.В этой статье не обсуждаются полевые испытания оконных проемов, жалюзи или дверей.

Исторически существовало пять широко используемых методов тестирования горизонтальных мембран: испытание распылением, испытание наводнением, испытание емкости (импеданса), ядерные измерения и инфракрасное (ИК) тепловидение. За последние два десятилетия два новых метода тестирования произвели революцию в области обнаружения утечек и тестирования целостности. Эти методы используют электричество и простую электрическую схему для обнаружения и определения проблемных условий в кровельных и гидроизоляционных системах.Обычно они называются «Испытание электрической проводимости низкого напряжения» и «Испытание искровым разрядом высокого напряжения». Для объяснения или рассмотрения всех принципов и тонкостей того, как следует применять каждый метод тестирования для получения точных результатов, потребуется больше времени и места, чем разрешено. В этом документе основное внимание уделяется методологиям тестирования, научным принципам, а также их преимуществам и ограничениям. Особое внимание будет уделено ограничениям. Это в значительной степени связано с тем, что внимание автора привлекло внимание, что возможности методов высокого и низкого напряжения часто преувеличиваются, что приводит к не оправданным ожиданиям со стороны владельцев и подрядчиков, что вызывает скептицизм и возможно, плохая репутация новой технологии.

Как и в случае с большинством исследовательских инструментов, выбранный метод тестирования настолько хорош, насколько хорош опыт человека, использованного для проведения теста. Знание всех вариантов методов тестирования – это только первый шаг. Знание преимуществ и, что более важно, ограничений каждой системы поможет знающему человеку быстро и с минимальными затратами найти и устранить все нарушения в мембране.

Описание

На этой странице ресурсов обсуждаются следующие методы проверки целостности и обнаружения влаги:

Проверка целостности :

1. Испытания низкого напряжения
2. Испытания высокого напряжения
3. Испытание на наводнение
4. Тестирование распылением

Обнаружение влажности :

1. Проверка емкости
2. Инфракрасная термография
3. Ядерный счетчик

Испытания низкого напряжения

Испытание при низком напряжении является окончательным испытанием, так как после исключения ложных срабатываний испытание позволяет определить точные места пробоин в исследуемой мембране.Оборудование показывает, где ток следует за водой через мембрану к нижнему субстрату.

Низкое напряжение – это жизнеспособный вариант тестирования, когда непроводящая мембрана установлена ​​над сборкой токопроводящей палубы. Эта конфигурация дает простую электрическую цепь, в которой мембрана является электрическим изолятором, и любое нарушение в мембране закрывает путь цепи и позволяет току течь. (см. Диаграмму 1)

Схема 1. Электрическая цепь низкого напряжения

Электрическая цепь создается с помощью токопроводящего настила, такого как бетон или сталь, к которому присоединяется заземляющий провод от испытательного оборудования.Затем оголенный металлический провод помещается в круг / петлю на мембране и присоединяется к положительной стороне испытательного оборудования. Затем вся площадь крыши смачивается водой, что создает электрическую пластину на всей верхней стороне мембраны при зарядке испытательной установкой. В этой электрической цепи мембрана действует как изолятор между положительно заряженной электрической пластиной на поверхности мембраны и проводящей площадкой, которая считается землей. Если есть разрыв в мембране, цепь замыкается, и ток будет течь к разрыву и, в конечном итоге, на землю / палубу.Чувствительный измеритель, подключенный к двум зондам, может определять направление тока, направляя тестирующего оператора к точному месту нарушения. (см. Фото 1 и 2) Как только нарушение обнаружено, оно должно быть электрически изолировано от испытательной зоны путем наложения вокруг него круглой петли со скрученным проводом, соединенным с петлей, который эффективно удаляет эту область из области, которая проходит испытания.

Фото 1 и 2. Низковольтное испытательное оборудование

Доступное более новое низковольтное испытательное оборудование не требует отдельного контура и испытательного щупа.Конфигурация тестирования, аналогичная описанной выше, только в миниатюре создается платформой сканирования размером приблизительно 18 x 24 дюйма. (см. Диаграмму 2 и фото 3) Эта платформа содержит петлю по периметру, состоящую из металлических цепей, свисающих с краев платформы сканирования, и дополнительную линию цепей в центре, которые оба подключены к источнику питания. Измерители прикреплены к двум цепям, и когда нарушение находится в пределах платформы, существует разность потенциалов между двумя цепями, которая создает ток, который активирует звуковой сигнал, чтобы предупредить специалиста по тестированию.

Диаграмма 2. Низковольтная испытательная платформа
Фотография любезно предоставлена ​​компанией Detec Systems, LLC

Фото 3. Низковольтная платформа в действии
Фото любезно предоставлено Detec Systems, LLC

Как и у всех методов тестирования, есть ограничения. Самая важная часть этого и любого протокола тестирования – специалист по тестированию. Количество лет опыта не гарантирует наличия квалифицированного специалиста, и, к сожалению, для этого типа тестирования нет курсов или сертификатов.Испытательное оборудование «немое», предоставляя технику звуковые сигналы и числовые или измерительные показания. Задача техника – расшифровать эти показания и действовать соответствующим образом. Если технический специалист не понимает принципов процедуры испытания, он не сможет понять показания в случае уникальных полевых условий или в маловероятном случае неисправности оборудования.

Другие ограничения включают:

• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны с фольгированным покрытием, не могут быть испытаны.

• Если пролом находится ниже большого количества покрывающей породы / почвы, сигнал, считываемый измерителем, будет слабым, и его легко пропустить.

• Если в случае мембраны, покрытой покрывающим слоем, между мембраной и покрывающей поверхностью есть электроизоляционные материалы (например, пенопластовая изоляция, пластиковые дренажные маты, полимерные листы для физической защиты или корневые барьеры и т. Д.), Точность испытаний будет ограничиваться половиной наименьшего размера барьера, вокруг которого должен проходить ток.

• Если вода не попала из бреши на палубу, например, если брешь новая и / или не подвергалась воздействию погодных условий, цепь не будет замкнута и брешь не будет идентифицирована.

• Если под мембраной присутствует замедлитель парообразования, и через него не проникают механические крепления, настил электрически изолирован, и никаких разрывов в открытой кровельной мембране обнаружено не будет.

• Если несколько проникновений существуют в непосредственной близости друг от друга, может стать физически невозможным изолировать известные нарушения и повторно протестировать области, непосредственно прилегающие к нарушениям.

• Некоторое скопление мусора, особенно на крышах с гравийной поверхностью, эффективно отталкивает воду и не создает непрерывную электрически заряженную пластину поверх мембраны. Любая не влажная поверхность не может проводить ток и поэтому не проверяется.

• Вертикальные обшивки чрезвычайно трудно поддерживать во влажном состоянии, и поэтому их трудно проверять.

Испытания высокого напряжения

Концепция тестирования высокого напряжения аналогична концепции тестирования низкого напряжения и изображена на Схеме 3.При испытании высоким напряжением для создания разности электрических потенциалов используется заряженная металлическая метла над мембраной, а не электрическая пластина из воды. (см. Фото 4 и 5) Источник питания снова заземлен на токопроводящую платформу и создает высокую разность потенциалов с очень малым током. Когда металлическая головка метлы проходит через брешь на поверхности электроизолирующей мембраны, цепь замыкается, пропуская ток. Этот поток тока обнаруживается испытательной установкой, которая отключает питание щетки и издает звуковой сигнал, предупреждающий оператора об испытании.Затем область, где находилась головка метлы, когда был слышен тон, затем снова осторожно прокручивается под углом девяноста градусов к первоначальному направлению движения, чтобы определить точное местоположение бреши. Этот процесс продолжается до тех пор, пока не будут испытаны все участки мембраны, включая вертикальные отложения основания и отводы с проникновением.

Схема 3. Электрическая цепь высокого напряжения

Фото 4 и 5. Испытательное оборудование высокого напряжения

Отсутствие воды, а также относительная скорость и простота испытания высокого напряжения делают его предпочтительнее, чем низкое напряжение в большинстве условий.Когда температура очень высока, поддерживать мембрану во влажном состоянии для испытаний при низком напряжении часто невозможно. Когда температура очень низкая, работа с водой может быть опасной, а иногда и невозможной. Испытания под высоким напряжением позволят определить точное местоположение разрывов в мембране и, поскольку вода не используется, позволяют немедленно устранить их и повторно проверить.

Уникальное преимущество этой процедуры испытания состоит в том, что для мембран, наносимых жидкостью, она может обнаруживать места, где толщина мембраны не соответствует минимальным требованиям.Если известны электрические изоляционные свойства мембраны (то есть диэлектрическая постоянная), оборудование может быть настроено на правильное напряжение, при котором ток будет проходить через мембрану и активировать звуковой сигнал, если не присутствует заданная минимальная толщина материала. Эта точность обычно не требуется для проектов ограждающих конструкций; однако это оборудование обычно используется на трубопроводах, где проверяются внутренние покрытия и их толщина.

Опять же, метод тестирования имеет ограничения.Поскольку это относительно новая технология, необходимо соблюдать те же меры предосторожности в отношении квалифицированных специалистов по тестированию. Другие ограничения включают:

• Мембрана должна быть сухой, возможно, тестирование отложится на несколько часов, если накануне вечером выпала роса.
• Мембрана должна быть открыта (нельзя проводить испытания через перекрывающую нагрузку).
• Из-за более высокого напряжения больше «ложных срабатываний». возможны, поэтому важны навыки тестировщиков.
• Можно сжечь очень тонкую мембрану, нанесенную жидкостью, если испытательное напряжение установлено слишком высоким.
• Электропроводящие мембраны, такие как черный EPDM и модифицированные битумные мембраны, облицованные фольгой, не могут быть испытаны.

Тестирование наводнения

Фото 6. Испытания на наводнение в процессе

Flood-тестирование – это самый простой и базовый из доступных методов тестирования. Он также может быть одним из самых эффективных. Глубокие знания и понимание структурных систем и их безопасной несущей способности являются обязательными перед рассмотрением или применением этого метода.Дренажная система временно закрыта или заблокирована, а рассматриваемая область покрыта водой, как правило, на период времени от 12 до 48 часов. Одновременно в этот период проверяется нижняя часть испытательной площадки на наличие признаков проникновения воды. Глубина воды может варьироваться, однако обычно не менее 2 дюймов, чтобы обеспечить достаточный гидравлический напор, чтобы заставить воду проникать в любые небольшие бреши, которые могут произойти в течение периода испытания. (см. Фото 6)

Трудности с тестированием наводнения – это время, необходимое для заполнения, тестирования и последующего слива иногда десятков тысяч галлонов воды, необходимых для правильного тестирования области.Когда тестируемая область имеет уклон более 1/4 дюйма на фут, глубина воды, необходимая для проверки этой области, резко увеличивается. Иногда требуемая глубина воды может превышать допустимую допустимую нагрузку конструкции. каркас или палуба и может потребовать, чтобы территория была разбита на несколько меньших секций путем строительства водоудерживающих дамб. После завершения испытания воду необходимо безопасно удалить из мембраны. Если глубина воды достаточна и стоки просто полностью открыть, чтобы осушить территорию, катастрофические результаты, такие как выдувание колен в дренажном трубопроводе, могут привести к тому, что вся тестовая вода попадет внутрь здания, что приведет к значительному ущербу.Еще одно серьезное ограничение этого типа тестирования заключается в том, что при возникновении утечки с помощью тестирования ее необходимо обнаружить в верхней части либо путем визуального осмотра, либо с помощью одного из других методов, описанных в этой статье.

Тестирование распылением

Испытание на разбрызгивание – это использование контролируемого потока воды, осаждаемого на компоненты здания способом, имитирующим нормальные и суровые погодные условия. Методы испытаний ASTM E1105 и AAMA 501.2 являются хорошими общими методами, обычно используемыми для испытания наружных стен, наклонного остекления и неглубоких скатных крыш для выявления источников утечки.В этой процедуре тестирования ASTM используется откалиброванная распылительная стойка с определенным давлением воды, форсунками и расстояниями для смачивания стены водой из расчета пять галлонов на квадратный фут в час. Между внутренней и внешней частью здания создается перепад давления, имитирующий ветер, и внутренняя часть проверяется на наличие утечек. Тестирование AAMA включает калиброванное распылительное сопло, которое подает воду с известной скоростью и давлением в очень ограниченные и определенные области.

Менее формальные испытания шлангов могут проводиться на горизонтальных и вертикальных участках с аналогичными результатами при условии, что распыление воды контролируется таким образом, чтобы смачивать только участки, предназначенные для испытаний.Испытание на распыление начинается с самой низкой отметки ниже зоны предполагаемой утечки. Путь отвода тестовой воды на нижних участках крыши или стен необходимо проверить, чтобы убедиться, что они не содержат места утечки. Если проверяется более высокая возвышенность, а более низкие промывочные участки не проверяются, чтобы убедиться, что они водонепроницаемы, невозможно определить, куда поступала вода. После тестирования самых нижних частей, распылитель направляют на все более высокие компоненты здания, при этом промывочная вода течет по компонентам на более низкой высоте, которые уже были протестированы.С помощью этой методики можно точно определить место входа в воду. После нахождения места утечки рекомендуется несколько раз начать и остановить утечку, изолировав и опрыскивая только предполагаемое нарушение, при этом по стене или крыше мало или совсем не стекает промывочная вода. Это снижает вероятность того, что нижние компоненты здания содержат брешь, которая позволяет проникнуть воде, и если задержка в обнаружении утечки может ошибочно указывать на то, что компонент, находящийся выше на высоте, который проверяется несколькими минутами позже в процессе испытания, позволяет воде течь. входить.

Этот тип тестирования может быть особенно эффективным, когда тестирование любым из других методов затруднено из-за ограничений доступа или состава сборки. Это может быть, когда залив воды для испытания на наводнение нецелесообразен или наличие нескольких металлических проникновений затрудняет электрические испытания. (См. Фото 7 и 8) Кроме того, испытание распылением идеально подходит для получения быстрых и простых результатов, так как материалы и методы довольно просты и могут быть освоены довольно быстро.

Фото 7 и 8. Зоны, подходящие для испытаний на распыление

Наиболее важным ограничением испытаний на распыление является то, что утечка может за несколько часов смочить весь путь, прежде чем она будет обнаружена внутри. Кроме того, активация утечки может привести к большему повреждению внутренних компонентов / отделки, что может быть неприемлемо для владельца здания. Другие ограничения испытаний на опрыскивание заключаются в том, что в период холодной погоды использование воды может быть непрактичным, а испытания на опрыскивание могут не воспроизводить все условия, т.е.е. направление, перепад давления и т. д., необходимые для повторного создания утечки.

Тестирование емкости

При испытании емкости используется электрическое поле для определения относительной влажности мембранного узла. Создается электрическое поле, и датчик затем считывает напряженность электрического поля, когда измеритель помещается над мембраной. Сила поля и чувствительность датчика могут быть изменены в зависимости от тестируемой подложки, чтобы получить показания, обеспечивающие наибольшие отклонения, оставаясь в пределах аналогового считывания или цифрового дисплея.Этот тип калибровки расходомера на каждой строительной площадке обеспечивает наиболее точное обследование, которое может позволить оборудование.

Фото 9 и 10. Измерители емкости Tramex

Показания обычно снимаются в виде сетки с помощью портативного устройства и записываются, хотя можно снимать непрерывные показания с помощью некоторых измерителей, установленных на колесах. (см. Фото 9 и 10)

Этот метод тестирования является интерпретирующим, а не окончательным в том смысле, что он не определяет конкретно место повреждения мембраны, а скорее определяет области с повышенным содержанием влаги, что в большинстве случаев может указывать на наличие нарушения.Однако это нарушение уже могло быть исправлено или отремонтировано, или это могло быть попадание воды в систему во время строительства. Оборудование не указывает на наличие утечки и не определяет ее местонахождение. Это просто указывает на то, что вода находится под мембраной. После того, как измерение исследуемой зоны испытаний будет завершено, образцы для испытаний должны быть взяты в точках с высокими и низкими показаниями, а их влажность точно установлена ​​путем лабораторных измерений после контролируемой сушки. Этот метод обеспечит корреляцию между показаниями счетчика и абсолютным содержанием влаги в сборке.Удаление дополнительных образцов в местах промежуточных показаний счетчика обеспечит более точную корреляцию между показаниями счетчика и фактическим содержанием влаги.

Подготовка и калибровка, необходимые для описанного выше испытания, могут показаться длительными и обременительными, поскольку результаты обследования не доступны до тех пор, пока не будут предоставлены результаты лабораторного определения влажности. Однако квалифицированный техник может быстро откалибровать электрическое поле и датчик, чтобы получить относительные показания, которые предоставляют информацию, позволяющую нанести на карту области с повышенным содержанием влаги, прежде чем покинуть место проведения испытаний.Знание участков с повышенным содержанием влаги позволяет определить участки, которые следует обследовать с целью обнаружения бреши в мембране.

Могут быть случаи, в которых испытание емкости даст завышенные показания, которые не связаны с утечкой. Конденсация в системе изоляции крыши является типичным примером, в котором показания измерителя емкости будут повышены без связанной утечки через крышу как причины завышенных показаний.

Этот метод тестирования требует, чтобы испытательная мембрана была сухой, сборка была однородной по материалам и толщине, а в системе присутствовала вода для обеспечения дифференциальных показаний в относительно сухих и влажных областях.

Инфракрасная термография (IR)

Инфракрасная термография – это метод интерпретирующего тестирования, основанный на том принципе, что влажные и сухие компоненты здания имеют разную степень теплоотдачи и удержания. Влажные материалы имеют значительно большую массу и меньшую скорость теплопередачи, что означает, что они набирают и теряют тепло медленнее, чем сухой образец того же материала. Эта физическая характеристика используется таким же образом, как и при испытании емкости, описанном ранее, для количественной оценки местоположения влажных компонентов здания.Используемое испытательное оборудование, как правило, представляет собой переносную ИК-камеру с возможностью подключения записывающих устройств или содержащихся в устройстве, чтобы информация могла быть сохранена и представлена ​​в более позднее время в отчете. (см. Фото 11 и 12)

Фото 11 и 12. ИК-камера FLIR ThermaCAM ES и ИК-фото

Чаще всего инфракрасное изображение используется в вечерние часы после солнечного дня, когда внешняя часть здания, подвергающаяся воздействию солнца, становится теплее, чем температура окружающего воздуха из-за солнечного излучения.Величина этой разницы температур имеет прямое отношение к цвету и отражательной способности поверхности: чем темнее и меньше отражающая поверхность, тем больше разница температур; или чем светлее цвет и выше отражательная способность поверхности, тем меньше будет разница температур. Как описано выше, коэффициент теплового увеличения при первоначальном воздействии солнца и коэффициент тепловых потерь при заходе солнца будет варьироваться между двумя участками одного и того же материала, которые имеют разное содержание влаги.Если инфракрасное изображение делается после захода солнца, открытые участки крыши и стен с повышенным содержанием влаги сохранят значительно больше тепла, чем окружающие сухие участки. Эту разницу температур можно легко обнаружить с помощью ИК-сканирования. Предполагается, что участки с повышенной температурой внутри однородной кровли и стенового блока возникают из-за присутствия влаги. Лабораторная сушка пробных срезов, снятых с участков с низкой, средней и высокой температурой, позволит калибровать ИК-изображение по абсолютной влажности строительных материалов.

Как и в случае емкостного сканирования, опытный исследователь может использовать области повышенной температуры, обнаруженные инфракрасным оборудованием, предположить, что это связано с повышенным содержанием влаги, и, таким образом, сосредоточить подробные визуальные осмотры в этих областях, чтобы изолировать источник утечки.

Как и в случае с измерителем емкости, ИК-сканирование выявит участки влажной изоляции, которые могут быть вызваны конденсацией или другими проблемами, кроме прорыва кровельной мембраны.

Препятствия к использованию ИК-излучения при обнаружении утечек заключаются в том, что сканирование обычно проводится в сумерках или ранним вечером и должно выполняться при благоприятных погодных условиях.После выявления участков с подозрением на повышенную влажность необходимо провести визуальный осмотр на предмет повреждения мембраны на следующий день в светлое время суток. Кроме того, должны быть сделаны допущения в отношении таких элементов, как однородность материалов, толщина и внутренняя температура здания в сканируемых областях. Как и при испытании емкости, ИК-оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто предполагает, что разница температур вызвана наличием воды под мембраной.

Ядерный счетчик

– это также метод интерпретирующего теста, в котором используются относительные показания, которые интерпретируются для обнаружения участков идентичных материалов подложки с различным содержанием влаги.

Ядерный счетчик испускает поток высокоскоростных нейтронов, которые сталкиваются с атомами водорода и отдают некоторую энергию, а затем отскакивают к измерительному устройству с меньшей скоростью. Следует помнить, что каждая молекула воды состоит из двух атомов водорода и одного атома кислорода.Затем измеритель регистрирует эти более медленные нейтроны и выдает цифровые показания по предварительно установленной калиброванной шкале. Считывание обычно занимает от семи до шестидесяти секунд каждое и выполняется в виде сетки, которая варьируется от трех футов до десяти футов в центре. (см. Фото 13 и 14)

Фото 13 и 14. Ядерный счетчик (желтый) и сетка на крыше

Как и в случае с другими интерпретирующими методами испытаний, испытательное оборудование должно быть откалибровано на каждой отдельной рабочей площадке, а также для различных сборок кровли и толщин в пределах одной площадки для получения точных результатов.Относительные показания снова могут быть использованы опытным исследователем для определения участков предполагаемых влажных материалов, чтобы ограничить границы подробного визуального осмотра для определения источника утечки.

В отличие от метода ИК-сканирования, ядерные испытания могут проводиться в дневное время, чтобы обеспечить немедленную проверку, идентификацию и ремонт предполагаемого источника (источников) утечки.

Трудности с этой методикой испытаний заключаются в том, что транспортировка радиоактивных материалов, содержащихся в счетчике, стала намного более сложной и интенсивной с 11 сентября 2001 года, а использование измерительного устройства, содержащего радиоактивный материал, может быть проблематичным из-за предполагаемой опасности на часть населения и жителей здания.Как и в случае ИК и емкостных испытаний, источник или источники утечки должны быть визуально обнаружены в пределах области, в которой определены повышенные показания после завершения ядерных испытаний.

Опять же, оборудование не указывает на наличие утечки и не определяет ее местонахождение. Он просто выделяет места неоднородностей в количестве атомов водорода в определенных местах, которые предполагаются или интерпретируются как вода.

Приложение

Методы испытаний, описанные выше, лучше всего подходят для проверки целостности или испытаний, проводимых сразу после установки кровельных или гидроизоляционных мембран.Эти методы испытаний также можно использовать для поиска утечек. Однако в случае гидроизоляции, покрытой перекрывающим слоем, процесс становится менее точным и более сложным, а следовательно, более дорогостоящим.

, описанный выше. Они включают, но не ограничиваются:

Дополнительные ресурсы

WBDG

Руководства и спецификации

Руководство по проектированию ограждающих конструкций здания

Публикации

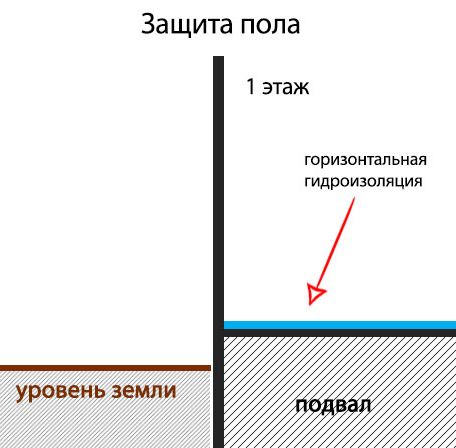

Горизонтальная гидроизоляция | Профессиональные гидроизоляционные материалы

Горизонтальная гидроизоляция – Plaza Decks / Террасы / Гидроизоляция грязевых плит / Radon Shield

Горизонтальная гидроизоляция – это общий термин, который может применяться в самых разных областях, в зависимости от направления возможной инфильтрации воды.После того, как цель гидроизоляционной мембраны определена, необходимо учесть время нанесения гидроизоляционного слоя. В некоторых случаях гидроизоляционные мембраны, как вертикальные, так и горизонтальные, устанавливаются перед установкой бетонных плит, в то время как другие требования требуют установки водонепроницаемой мембраны после установки бетонных плит.

Гидроизоляция для глиняных плит / полная заправка

Использование гидроизоляции перед укладкой бетона используется в нескольких ситуациях в зависимости от использования возводимой конструкции.При строительстве в ситуациях, когда уровень грунтовых вод выше, чем цокольный этаж конструкции, часто в нестандартных домах, построенных рядом с озерами или глубже уровня грунтовых вод, и обычно в многоэтажных и среднеэтажных зданиях. Этот процесс требует завершения земляных работ и опалубки, и, как и при гидроизоляции глухих сторон, гидроизоляционная мембрана устанавливается перед любой арматурой или бетоном. Это обязательный шаг в приложениях с полным резервуаром, где просачивание воды является проблемой в восходящем направлении.Этот тип гидроизоляции может быть установлен непосредственно на грунт или каменный субстрат, на котором будет возводиться здание.

Радоновая защита / влаго- и пароизоляция

Дома по индивидуальному заказу применяют коммерческие методы гидроизоляции, чтобы использовать общую прочную природу полной заправки резервуаров и горизонтальной гидроизоляции. Распространенная просьба – нанести гидроизоляцию на пену высокой плотности перед установкой цокольного этажа, чтобы она служила барьером для влаги / пара. Гидроизоляционная мембрана устанавливается вместо пароизоляции толщиной 6 мил, чтобы исключить возможность проникновения воды из-за гидростатического давления.В дополнение к гидроизоляции гидроизоляционная мембрана под плитой также служит радоновым экраном, предотвращая проникновение газа через трещины и холодные стыки в полу и к стене фундамента. Толщина гидроизоляционных мембран субплит может варьироваться в зависимости от технических требований инженера, однако в основном толщина составляет от 120 до 140 мил (3-4 мм). Такой уровень толщины вместе с эластомерным дизайном демонстрирует превосходство над пароизоляцией толщиной 6 мил, которая обеспечивает низкое растяжение и низкое сопротивление проколу.

Plaza Палубы / террасы

Требования к гидроизоляции настилов площадей и террас в коммерческих целях отличаются от требований стандартных методов гидроизоляции. В этих случаях необходимо учитывать структуру. Снаружи мощеные настилы площадей или растительность террасных настилов служат несущими конструкциями, а также водонепроницаемой кровлей. Во многих случаях эти настилы находятся над подземными гаражами и часто могут быть поверх крыши для внутреннего пространства, что делает гидроизоляцию необходимой.Гидроизоляция настилов площадей в 1960-х годах уступила место применению эластомерных гидроизоляционных покрытий, наносимых горячей жидкостью, которые действительно изменили восприятие гидроизоляции вплоть до начала 2000-х годов. Сегодня системы гидроизоляции с применением холодных жидкостей набирают все большую популярность в Северной Америке, поскольку мембраны с применением холодных жидкостей доминируют на рынках Европы и Австралии. Эластомерная гидроизоляционная мембрана, наносимая холодной жидкостью, которую мы используем, является экологически чистым продуктом, который делает ее безопасным для использования вокруг водоемов и экологически уязвимых мест.Гидроизоляционные мембраны, наносимые с помощью охлаждающей жидкости, доказали свою надежность в различных областях применения и по-прежнему являются будущим в коммерческой гидроизоляции.

Центр CE – Системы и дизайн гидроизоляции низкого уровня

Дизайн и решения

У вас есть выбор, как защитить свои фонды. В первую очередь нужно определиться, гидроизоляция вы или гидроизоляция.

В контексте защиты ниже класса под гидроизоляцией понимается обработка поверхности для предотвращения проникновения влаги в отсутствие гидростатических условий (например,g., если ваша поверхность выше уровня грунтовых вод). В качестве альтернативы, гидроизоляция относится к обработке поверхности для предотвращения прохождения воды в гидростатических условиях.

Обратите внимание, что гидроизоляция не заменяет гидроизоляцию, если существует реальная вероятность формирования гидростатических условий. В данной статье мы остановимся в первую очередь на материалах и методах гидроизоляции.

При работе на уровне или ниже уровня грунтовых вод гидроизоляция должна заменять гидроизоляцию.

Этот наглядный пример подчеркивает разницу между гидроизоляцией и гидроизоляцией. Это показывает нам, что когда вы работаете в пределах уровня грунтовых вод (где уровень грунтовых вод находится выше уровня гидроизоляции или конструкции), вам нужен гидроизоляционный материал, который может выдерживать те гидростатические условия, которые создает уровень грунтовых вод.

Есть несколько способов сделать гидроизоляцию ниже класса. Во-первых, это гидроизоляция с положительной стороны, которая заключается в установке гидроизоляционной мембраны / слоя между защищаемым основанием и источником воды.Этот тип применения обычно называют гидроизоляцией внешней стороны, поскольку гидроизоляционные материалы наносятся снаружи здания.

Гидроизоляционные материалы размещаются снаружи здания, чтобы заблокировать подачу воды в положительной гидроизоляции.

Гидроизоляция с положительной стороны обычно рассматривается как наименее проблемный вариант и, как правило, является наиболее успешным, поскольку не пропускает воду и на самом деле извлекает выгоду из внешнего давления воды, заставляющего ее работать.Это также позволяет команде разработчиков полностью контролировать все стыки внахлест и дефекты. Однако самым большим недостатком является то, что после засыпки земли вокруг фундамента проверка после засыпки невозможна. Если утечки происходят из-за движения здания или неправильной установки, ремонт может производиться только путем выемки грунта или внутренней модернизации.

Существует множество систем, которые можно использовать для гидроизоляции с положительной стороны, в том числе:

• Сборные мембранные системы
  • Листы битумные модифицированные
  • Листы эластомерные
  • Листы термопласта
• Жидкие мембранные системы
  • Холодное нанесение жидкостью
  • Однокомпонентный
  • Для нанесения горячей жидкостью
• Система на минеральной основе
  • Бентонитовая глина
  • Кристаллический

Сборные мембранные системы, как правило, представляют собой самоклеящиеся продукты после нанесения (наносятся после того, как структура установлена ​​на место), но в некоторых случаях могут быть предварительно нанесены (или вслепую) – термин, который мы рассмотрим более подробно в ближайшее время.Жидкие системы обычно наносятся после нанесения, а системы на минеральной основе обычно наносятся заранее.

На большинстве проектов нижняя гидроизоляция применяется после заливки стен фундамента. Однако в некоторых проектах это просто невозможно. Вот тут и пригодится гидроизоляция для слепых.

Системы глухой гидроизоляции необходимы, когда внешние грани стен фундамента недоступны, но есть желание применить гидроизоляцию с положительной стороны.Название «откидная сторона» происходит от того факта, что гидроизоляция с откидной стороны часто прикрепляется к соседней конструкции или стене, удерживающей грунт, а не к стене новой конструкции, и готовый продукт не может быть виден после установки. Эти системы применяются перед окончательной укладкой конструкции, поэтому гидроизоляцию слепых сторон часто называют предварительно нанесенной гидроизоляцией. Несмотря на то, что гидроизоляция с внешней стороны по-прежнему является технически положительным применением, поскольку она устанавливается снаружи конструкции, защитные / дренажные и гидроизоляционные слои конструкции устанавливаются до заливки бетонной конструкции с помощью этого типа системы.

Обычная ситуация, требующая гидроизоляции отводных стен, возникает, когда близость соседних линий собственности в сценариях «нулевой линии участка» исключает выемку грунта за пределами стен фундамента. Например, представьте себе плотно застроенный городской квартал. Глухая гидроизоляция также используется в ямах – подумайте о лифтовых ямах и туннелях. Мы также видим гидроизоляцию слепых сторон в горизонтальных применениях с раздельными или глиняными плитами, когда продукты гидроизоляют нижнюю сторону структурной плиты. Во всех этих случаях общим фактором является отсутствие доступа.Если у вас нет возможности получить доступ к конструкции, чтобы сделать ее водонепроницаемой после того, как она будет установлена, гидроизоляцию можно нанести только заранее.

На приведенном ниже рисунке показана разница между установкой гидроизоляции с положительной стороны и с отрывной стороны. Как вы можете видеть в левой части рисунка, более широкая зона выемки грунта позволила установить гидроизоляцию с положительной стороны снаружи уже залитого фундамента. Справа, однако, близость к уже застроенной среде вокруг места раскопок означала, что в первую очередь необходимо было установить слой гидроизоляции с откидной стороны, а следующим шагом будет заливка фундамента.

Когда внешние факторы препятствуют проведению адекватных земляных работ, позволяющих установить гидроизоляционные слои на внешней стороне фундамента, может возникнуть необходимость установить гидроизоляционный слой перед заливкой фундамента с помощью гидроизоляции с откидной стороны.

Как и в случае с гидроизоляцией с положительной стороны, для гидроизоляции слепых сторон используются различные материалы, в том числе:

• Бентонитовые листы
• Битумные мембраны, модифицированные стирол-бутадиен-стиролом (SBS)
• Мембраны из поливинилхлорида (ПВХ)
• Мембраны из полиэтилена высокой плотности (HDPE)
• Гибридные мембраны

Бентонитовые листы исторически были популярны в приложениях для слепых, но другие материалы часто оказываются лучшими вариантами в зависимости от специфики применения.Все перечисленные выше материалы различаются по химическому составу и, следовательно, имеют разные физические свойства. Некоторые из этих материалов больше подвержены влиянию внешних факторов, чем другие. Например, на модифицированную битумную систему не повлияют неблагоприятные погодные условия или применение торкретбетона, тогда как на системы из бентонита и HDPE это повлияет. HDPE, например, может пострадать от чрезмерного воздействия ультрафиолетовых лучей, а бентонит может быть поврежден даже под воздействием легких осадков.

При выборе материалов имейте в виду, что некоторые из ключевых эксплуатационных свойств, которые необходимо проанализировать для любой системы гидроизоляции откидных окон, – это адгезия к заливному бетону, устойчивость к проколам и сопротивление боковому перемещению воды.

Как вы можете себе представить, гидроизоляция слепых сторон значительно сложнее, чем обычный способ работы, но иногда это самый простой – или единственный – способ сделать это. Это не означает, что гидроизоляцию слепых сторон явно отводят как крайнюю меру. В некоторых случаях гидроизоляция тупика может существенно уменьшить площадь строительной площадки, которую необходимо нарушить для гидроизоляции фундамента, а также уменьшить общую площадь основания здания.Благодаря своей способности уменьшать объем требуемых земляных работ и, таким образом, сводить к минимуму нарушение строительной площадки, выбор гидроизоляции для слепых сторон может помочь в продвижении к экологической аккредитации, достижению требований LEED или кредитов на устойчивое развитие территорий. Независимо от того, представляют ли эти аккредитации интерес или нет, гидроизоляция вслепую также может быть интересна, если землевладельцы хотят сохранить существующие места обитания диких животных / растений или иным образом сохранить территорию.
