Гидроизоляция резервуаров: Гидроизоляция резервуаров – Пенетрон-Россия

Гидроизоляция резервуаров – Пенетрон-Россия

Гидроизоляция резервуаров производится в несколько этапов. Далее подробно описаны этапы работ.

Этапы работ по гидроизоляции

1 этап : подготовка поверхности перед нанесением гидроизоляции

Перед нанесением внутренней гидроизоляции резервуаров необходимо:

1. Очистить поверхность бетона при помощи щетки с металлическим ворсом от пыли, грязи, нефтепродуктов, цементного молока, высолов, штукатурного слоя, плитки, краски и других материалов, препятствующих проникновению активных химических компонентов в бетон.
2. Удалить рыхлый бетон механическим способом (с применением отбойного молотка).
3. По всей длине трещин, швов, стыков, примыканий и вокруг ввода коммуникаций выполнить штрабы «П» – образной конфигурации сечением 25х25 мм.
4. Очистить штрабы щеткой с металлическим ворсом.
5. При наличии активных течей подготовить полость путем придания ей формы «ласточкиного хвоста» глубиной не менее 50 мм.

2 этап гидроизоляции: устранение напорных течей

1. Приготовить необходимое количество раствора гидроизоляционного материала «Ватерплаг» или «Пенеплаг». Перемешивание производить не более 1 минуты. Заполнить полость течи в форме «ласточкиного хвоста» на ½ раствором материала «Ватерплаг» или «Пенеплаг», прижать и удерживать до окончания схватывания материала.
2. Приготовить необходимое количество раствора гидроизоляционного материала «Пенетрон». Обработать им внутреннюю полость течи.
3. Приготовить необходимое количество раствора гидроизоляционного материала «Пенекрит». Заполнить им оставшуюся  полость (расход материала 2,0 кг/дм3).

3 этап : гидроизоляция швов и стыков

1. Штрабу тщательно увлажнить.
2. Приготовить раствор гидроизоляционного материала «Пенетрон». Нанести его в один слой кистью из синтетического волокна («макловица»).
3. Приготовить раствор гидроизоляционного материала «Пенекрит». Плотно заполнить им штрабу (расход материала 1,5 кг/м.п.).

4 этап : гидроизоляция поверхности сухими строительными смесями

1. Тщательно увлажнить поверхность бетона.
2. Приготовить раствор гидроизоляционного материала «Пенетрон», нанести его в два слоя кистью из синтетического волокна («макловица»).
3. Первый слой гидроизоляционного материала «Пенетрон» наносить на влажный бетон (расход материала 600 гр/м2). Второй слой наносить на свежий, но уже схватившийся первый слой (расход материала 400 гр/м2).
4. Перед нанесением второго слоя гидроизоляции поверхность увлажнить.

5 этап: уход за обработанной гидроизоляционным материалом поверхностью

1. Обработанные гидроизоляционным материалом поверхности следует защищать от механических воздействий и отрицательных температур в течение 3-х суток.
2. При этом необходимо следить за тем, чтобы обработанные гидроизоляционными материалами «Пенетрона» поверхности в течение 3-х суток оставались влажными, не должно наблюдаться растрескивания и шелушения покрытия.
3. Для увлажнения обработанных «Пенетроном» поверхностей обычно используются следующие методы: водное распыление, укрытие бетонной поверхности полиэтиленовой пленкой. При уходе за поверхностью бетона, обработанной со стороны давления воды, срок увлажнения рекомендуется увеличить до 14-ти суток.

---

Купить материалы системы Пенетрон для гидроизоляции резервуаров

в Москве (495) 660 52 00  в Екатеринбурге (343) 217 02 02



---

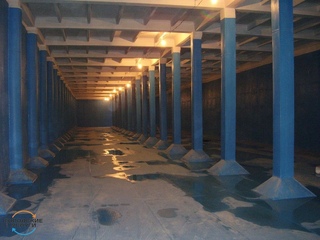

Гидроизоляция резервуара питьевой воды

Гидротехнические сооружения являются неотъемлемой и важной частью любого населенного пункта. От того как выполнена гидроизоляция резервуара питьевой воды зависит не только комфортное проживание, но и здоровье людей. Поэтому работам по защите емкостей, предназначенных для очистки и хранения питьевой воды, уделяется особое внимание.

Некачественное проведение гидроизоляции на этапе строительства, грозит серьезными неприятностями в дальнейшей эксплуатации. Самым неприятным является снижение качественных показателей подаваемой питьевой воды, так как сквозь щели и прорехи, появившиеся со временем, внутрь проникают грунтовые, атмосферные  или паводковые воды.

В резервуаре без должной изоляции не будет поддерживаться необходимый уровень воды, а значит, снизится и напор подаваемого потока. И, наконец, постоянно растущие дефекты могут привести к полному разрушению гидротехнического сооружения, и оставить людей вообще без воды.

Типы резервуаров для воды

Применяемые в нашей стране резервуары можно классифицировать на три основных типа, это:

1. Подземные, устанавливаемые в подземных шахтах;
2. Заземленные, конструируемые по типу фундамента зданий с частичным заземлением;
3. Наземные или вышки, устанавливаемые на опорах, и не соприкасающиеся с грунтом.

В зависимости от климатических и сейсмических особенностей местности подбирается не только тип строения резервуара, но и материал из которого его изготавливают. Это может быть:

• Монолитный бетон,
• Железобетонное строение,
• Металлическая конструкция.

И, самая важная классификация, это характер предназначения:

• Пожарные резервуары,
• Резервуары с чистой водой,
• Резервуары очистной системы водоканала.

Только с учетом всех видов классификации конструкций этого вида выбирается технология и материал для гидроизоляции. Так как методика, способная сделать водонепроницаемой и прочным бетонную конструкцию,  будет бесполезной для гидроизоляции металлического резервуара.

Герметизация резервуаров

Гидроизоляция резервуаров независимо от типа и его предназначения должна проводиться всегда по комплексной методике, решая одновременно несколько задач. Основной задачей гидроизоляции резервуаров является создание защитного барьера между водной средой и конструкцией. Помимо этого необходимо усиление конструкции, гарантия ее долговечности и противостояние сезонным перепадам температуры и погодным катаклизмам.

Широкий выбор различных методов и технологий позволяет подобрать в каждом отдельном случае соответствующую методику, подходящую по всем параметрам. Сегодня применяются такие виды как:

• Штукатурный. Нанесение штукатурных составов горячим или холодным способом;
• Окрасочный. Покрытие поверхностей окрасочными материалами, создающими после высыхания водонепроницаемую пленку, методом распыления или нанесение кистью;
• Оклеенный. Применение материалов с клеевым слоем или накладываемых на подготовленный слой клеевой структуры;
• Проникающий. Нанесение составов глубокого проникновения, создающий водоотталкивающий монолитный слой вместе с несущей конструкцией.
• Инъектирование. Методика, на сегодняшний день позволяющая создавать идеально герметичные и долговечные, прочные конструкции.
• Комбинированный. Метод, при котором используются несколько технологий одновременно.

Важным моментом в герметизации резервуаров является обязательное нанесение гидроизоляционного слоя как изнутри, так и снаружи. Особенно это важно при изоляции подземных резервуаров, на которые помимо внутреннего влияния воды, приходится агрессивное воздействие грунтовых вод.

В полузаземленных резервуарах особое внимание уделяется прочности днища и нижних частей стен. Эти два вида резервуаров выполняются обычно из монолитного бетона или железобетона. Оптимальным вариантом для гидроизоляции таких типов резервуаров для воды как:

• Пожарный резервуар,
• Резервуар для хранения чистой воды,
• Резервуар очистной системы водоканала,

является применение инъектирования на этапе строительства, и дополнительного покрытия окрасочными материалами после завершения строительных работ.

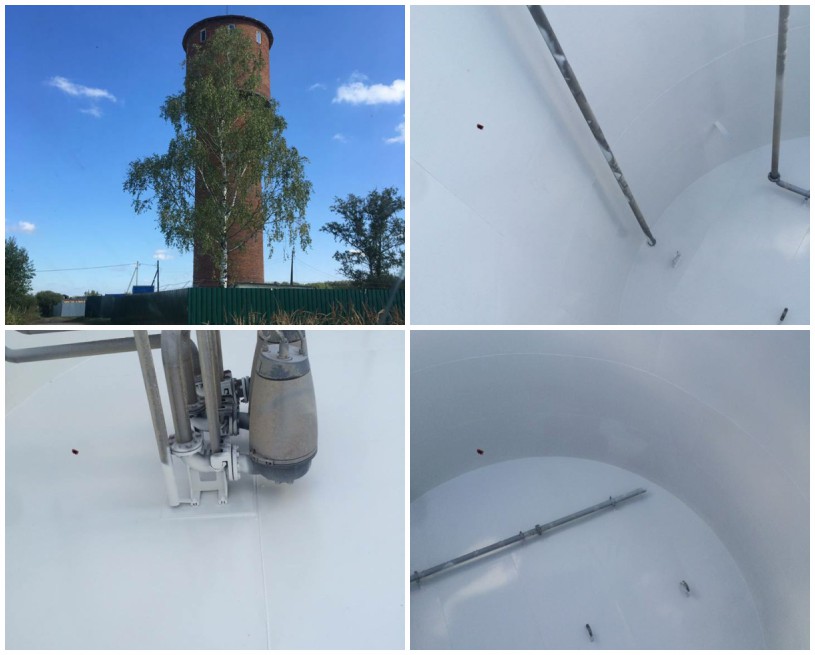

Металлические резервуары сегодня широко применяются для наземных водохранилищ и водонапорных башен. Но, несмотря на высокие технологии, позволяющие создавать сплавы, не подверженные коррозии, гидроизоляция таких сооружений остается актуальной.

Негативное влияние атмосферных осадков и сейсмические колебания способны со временем нанести непоправимый вред самому прочному металлу. Для защиты таких конструкций применяются методики, с помощью которых создается прочный, и одновременно эластичный изоляционный слой, глубоко пропитывающий несущий металл.

Материалы для гидроизоляции питьевых резервуаров

Основным условием для гидроизоляционных материалов является экологическая безвредность и водонерастворимые качества. Наносимый слой изоляции должен иметь высокую адгезию с несущим материалом, и в то же время никогда не вступать в реакцию с хранящейся водой. Используются такие группы смесей и составов как:

• рулонные и листовые,
• жидкие полиуретановые,
• вяжущие минеральные компоненты,
• экологически безопасные полимеры,
• натуральные сухие смеси.

Помимо натурального состава, материалы для герметизации хранилищ с питьевой водой устойчивы к постоянному влиянию водной среды и нечувствительны и агрессивному воздействию почвенных кислот и щелочей.

Гидроизоляция днища и стен резервуара

Методика выполнения гидроизоляционных работ, отшлифованная многолетним опытом, показывает, что в резервуарах существуют критические участки, гидроизоляция которых требует особого внимания, это:

• технологические или рабочие швы;
• места соединения вводов коммуникационных труб,
• монтажные отверстия;
• стыки днища и стен.

Наибольшее количество проблем возникает в швах, стыкующих стены и дно резервуаров. Как бы идеально не была проведена гидроизоляция днища и стен резервуара, угловое соединение может иметь прорехи, если к нему не было уделено пристального внимания.

Совокупность метода инъектирования полимерными составами и обмазочным типом изоляции позволяет создать действительно прочные, эластичные и долговечные стыки резервуара, позволяющие на много десятилетий забыть о ремонте или других проблемах с хранением питьевой воды.

Стоимость гидроизоляции резервуара с водой

Стоимость гидроизоляции резервуаров с питьевой водой и срок выполнения работ в каждом случае определяются индивидуально – они зависят от объёма и сложности. Наши специалисты с радостью приедут к Вам на объект в удобное для Вас время для оценки сложившейся ситуации. Выберут самый оптимальный вариант герметизации хранилища с питьевой водой и посоветуют те или иные гидроизоляционные материалы, составят смету. Мы всегда рады Вам помочь!

Гидроизоляция резервуаров изнутри – технология работ

Проконсультироваться

Есть вопросы?
Оставьте свой номер,
и мы вам перезвоним!

Позвоните мне

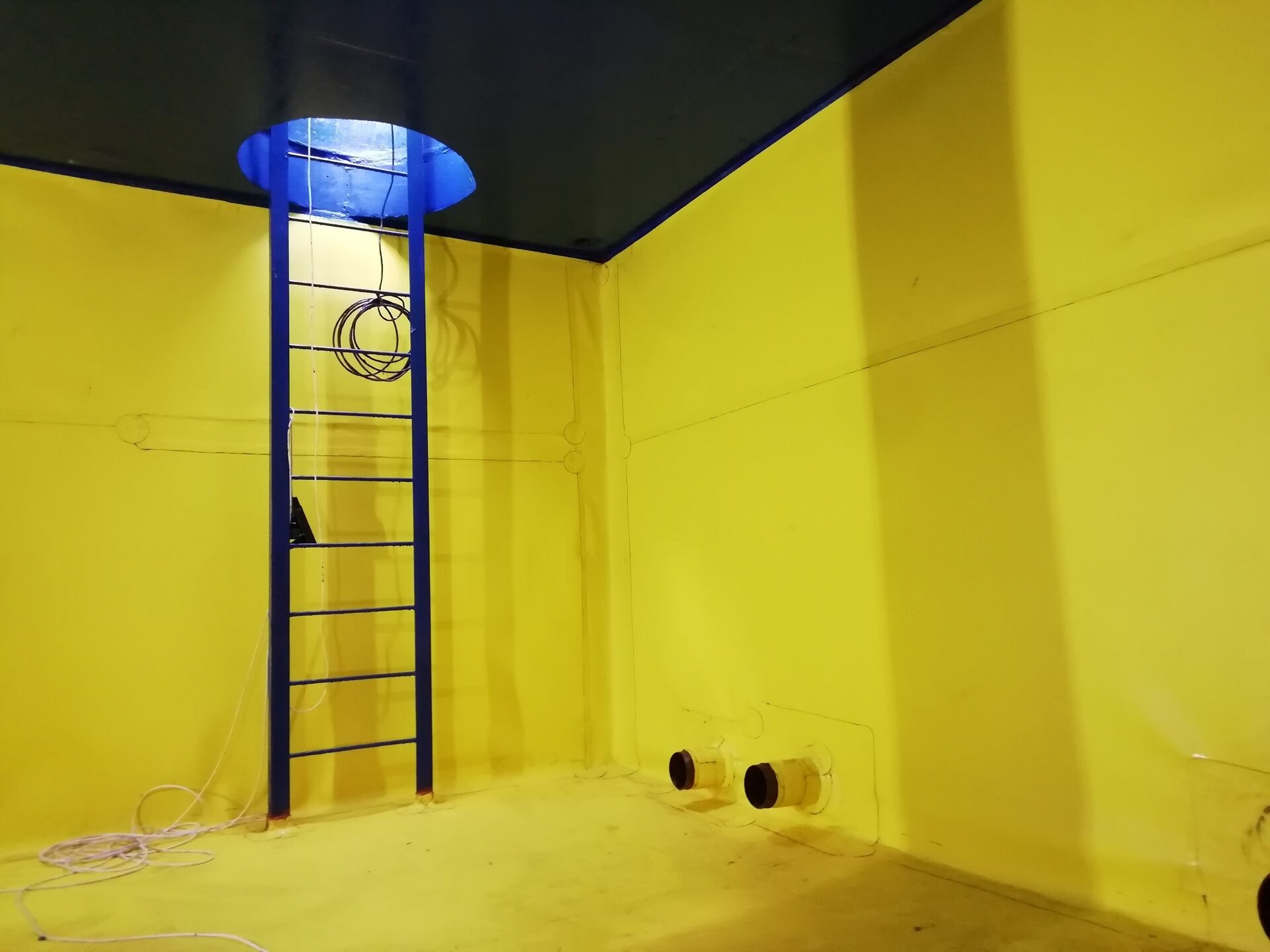

Внутренняя гидроизоляция резервуаров

Проблема: Наблюдается постоянное падение уровня воды в резервуаре. При опорожнени резервуара и дальнейшем обследовании его внутренней поверхности установлено осутствие герметичности в швах между железобетонным стаканом и стеновыми панелями. Местами наблюдается активная течь грунтовых вод, а также подтеки на стеновых панелях через сеть трещин. (рис. 1).

Приготовление растворов:

• «Пенетрон» 1 кг/400 мл воды – гидроизоляционный материал проникающего действия, предназначенный для устранения и предотвращения капиллярной фильтрации воды через тело бетона.
• «Пенекрит» 1 кг/180 мл воды – гидроизоляционный материал, используемый для герметизации швов, стыков и трещин в бетонной конструкции.
• «Ватерплаг»/«Пенеплаг» 1 кг/150 мл воды (в зависимости от активности течи пропорция может варьироваться) – быстротвердеющие составы, предназначенные для быстрой ликвидации напорных течей воды через дефектные места в бетоне.

Оборудование и инструменты:

• Отбойный молоток
• Углошлифовальная машина с алмазным диском
• Кисть из синтетического ворса
• Щетка с металлическим ворсом
• Емкость из мягкого пластика для приготовления растворов
• Кельма
• Мерная емкость

Техника безопасности:

• Работы производить в щелочестойких резиновых перчатках, респираторе, защитных очках.

Подготовка поверхности

• Откачать воду.
• Удалить рыхлый бетон с применением отбойного молотка.
• Очистить поверхность бетона при помощи щетки с металлическим ворсом от грязи, ила и других материалов, препятствующих проникновению активных химических компонентов гидроизоляционного материала «Пенетрон» в бетон. Бетон должен быть структурно прочным и чистым.
• По всей длине трещин, швов, стыков, примыканий выполнить штрабы «П»-образной конфигурации сечением не менее 25х25 мм.
• Штрабы очистить щеткой с металлическим ворсом.
• В местах активных течей в штрабе выполнить полость в виде обратного конуса 25,0 мм в глубину.

Устранение напорных течей при их наличии

• Приготовить необходимое количество раствора материала «Ватерплаг» или «Пенеплаг». Перемешивание материалов с водой производитьне более 1 минуты.
• Заполнить полость течи в форме «ласточкиного хвоста» на ½ раствором материала «Ватерплаг» или «Пенеплаг», прижать и удерживать до окончания схватывания материала (рис.
  3).

• Приготовить необходимое количество раствора материала «Пенетрон». Обработать им внутреннюю полостьтечи (рис. 4).

• Приготовить необходимое количество раствора материала «Пенекрит». Заполнить им оставшуюся полость (рис. 5).

Гидроизоляция швов, трещин, стыков

• Штрабы тщательно увлажнить.
• Приготовить раствор материала «Пенетрон».
• Нанести раствор материала «Пенетрон» в один слой кистью из синте-тического волокна «макловица»(рис.6)

• Приготовить раствор материала «Пенекрит». Плотно заполнить им штрабы (расход материала 1,5 кг/м.п. при сечении штрабы 25х25 мм; при увеличении сечения штрабы расход материала увеличивается пропорционально) (рис. 7).

Гидроизоляция бетонной структуры

• Тщательно увлажнить поверхность бетона.
• Приготовить раствор материала «Пенетрон», нанести его в два слоя кистью из синтетического волокна («макловица»).
• Первый слой материала «Пенетрон» наносить на влажный бетон (расход материала 600 гр/м² ). Второй слой наносить на свежий, но уже схватившийся первый слой (расход материала 400 гр/м² ).
• Перед нанесением второго слоя поверхность увлажнить.

Уход за обработанной поверхностью

• Обработанные поверхности следует защищать от механических воздействий и отрицательных температур в течение 14-х суток.
• При этом необходимо следить за тем, чтобы обработанные материалами системы «Пенетрон» поверхности в течение 14-х суток оставались влажными, не должно наблюдаться растрескивания и шелушения поверхностного слоя в течение 28 дней.
• Для увлажнения обработанных поверхностей обычно используютс следующие методы: водное распыление, укрытие бетонной поверхности полиэтиленовой пленкой.

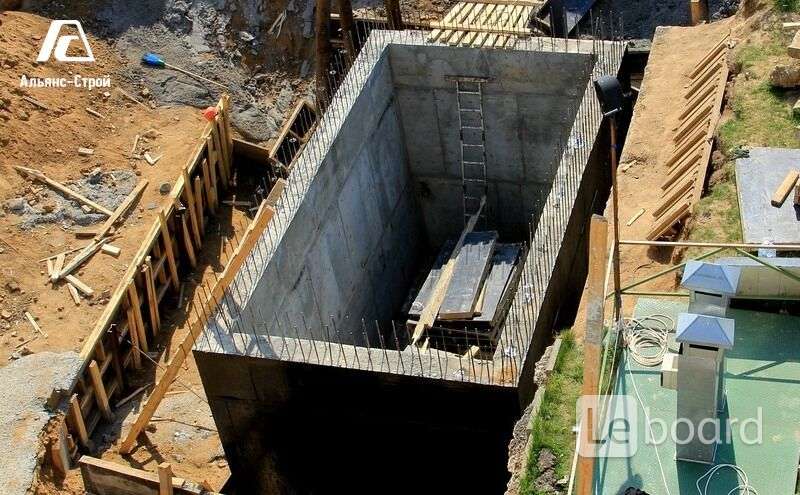

пожарные, подземные, бетонные резервуары для питьевой воды

Резервуары и прочие емкости для воды необходимы при строительстве почти любых зданий и сооружений, начиная от гражданских жилых комплексов и заканчивая очистными сооружениями. При строительстве резервуаров используется различные материалы, они могут быть из ПВХ, стальными и бетонными, причем каждый из них имеет свои преимущества, недостатки и ограничения. Емкости из ПВХ нельзя сделать большими, стальные резервуары подвергаются коррозии и недолговечны, поэтому железобетонные резервуары используются наиболее часто.

При строительстве резервуаров из железобетона, а также планируемом контакте конструкции с водой, актуальным является вопрос гидроизоляции.

В гидроизоляции не нуждаются только емкости из ПВХ размер которых ограничен. Резервуары из стали чаще всего собирают из нескольких элементов непосредственно на объекте, где предполагается их использование. Например, на основание устанавливается цилиндрическая стенка, которая накрывается крышкой с люком-лазом и технологическими патрубками. Получившаяся конструкция может располагаться как на поверхности земли, так и под землей. В последнем случае резервуар собирается в заранее отрытом котловане, а после сборки его стенки и крышка засыпаются землей.

Разумеется, что стыки между стенкой, основанием и покрытием не могут быть герметичными и нуждаются в усиленной гидроизоляции, иначе резервуар невозможно будет использовать для хранения воды: она просто вытечет наружу. Гидроизоляция подземных резервуаров нужна еще и для того, чтобы внутрь не попали загрязненные почвенные воды и не разрушили его конструкцию.

В зависимости от назначения резервуара, различают емкости для питьевой и технической воды, в том числе пожарные резервуары, а также емкости очистных сооружений. Гидроизоляция каждого из них имеет свои особенности.

Гидроизоляция пожарных резервуаров и очистных сооружений

Поскольку бетонные пожарные резервуары предназначены для хранения технической воды с целью тушения пожаров, иногда – полива сельскохозяйственных культур, то особых требований к герметизирующим материалам не выдвигается. Тем не менее, приходится герметизировать стык днища и перекрытия со стенами, чтобы исключить протечку содержимого, его испарение и попадание внутрь подземных вод (в случае заглубления резервуара). То же самое условие актуально и при использовании железобетонной емкости в качестве элемента очистных сооружений. Такая герметизация выполняется с помощью инъекции в стыки полиуретановой смолы с предварительным заполнением выполненной штрабы шовным гидроизоляционным материалом.

Бетонная поверхность пожарного или очистного резервуара герметизируется с помощью проникающего состава Пенетрон, который повышает марку бетона по водонепроницаемости, прочности и морозостойкости. Если этого не сделать, то вода при постоянном контакте с конструкцией начнет воздействовать на тело бетона, что приведет к его насыщению водой, а следовательно коррозии и разрушению арматуры. Особенно это актуально в очистных емкостях, поскольку бытовые и промышленные стоки, кроме водной составляющей, содержат много куда более агрессивных химических реагентов, крайне вредно воздействующих на конструкцию.

Гидроизоляция резервуаров с питьевой водой

Если бетонная емкость используется для хранения питьевой воды, воды, предназначенной для приготовления пищи, а также той, которая необходима в технологическом процессе, то к ней предъявляются особые требования, поэтому в данном случае важно использование гидроизоляционных материалов, сертифицированных для применения в резервуарах с питьевой водой, которые не способны оказать вредного воздействия на организм человека. Кроме того, такая гидроизоляция должна производиться бесшовным способом в виде сплошной пленки, чтобы бетонная поверхность не соприкасалась с водными массами.

Остальные требования по герметизации аналогичны тем, что были изложены нами в случае с пожарными резервуарами.

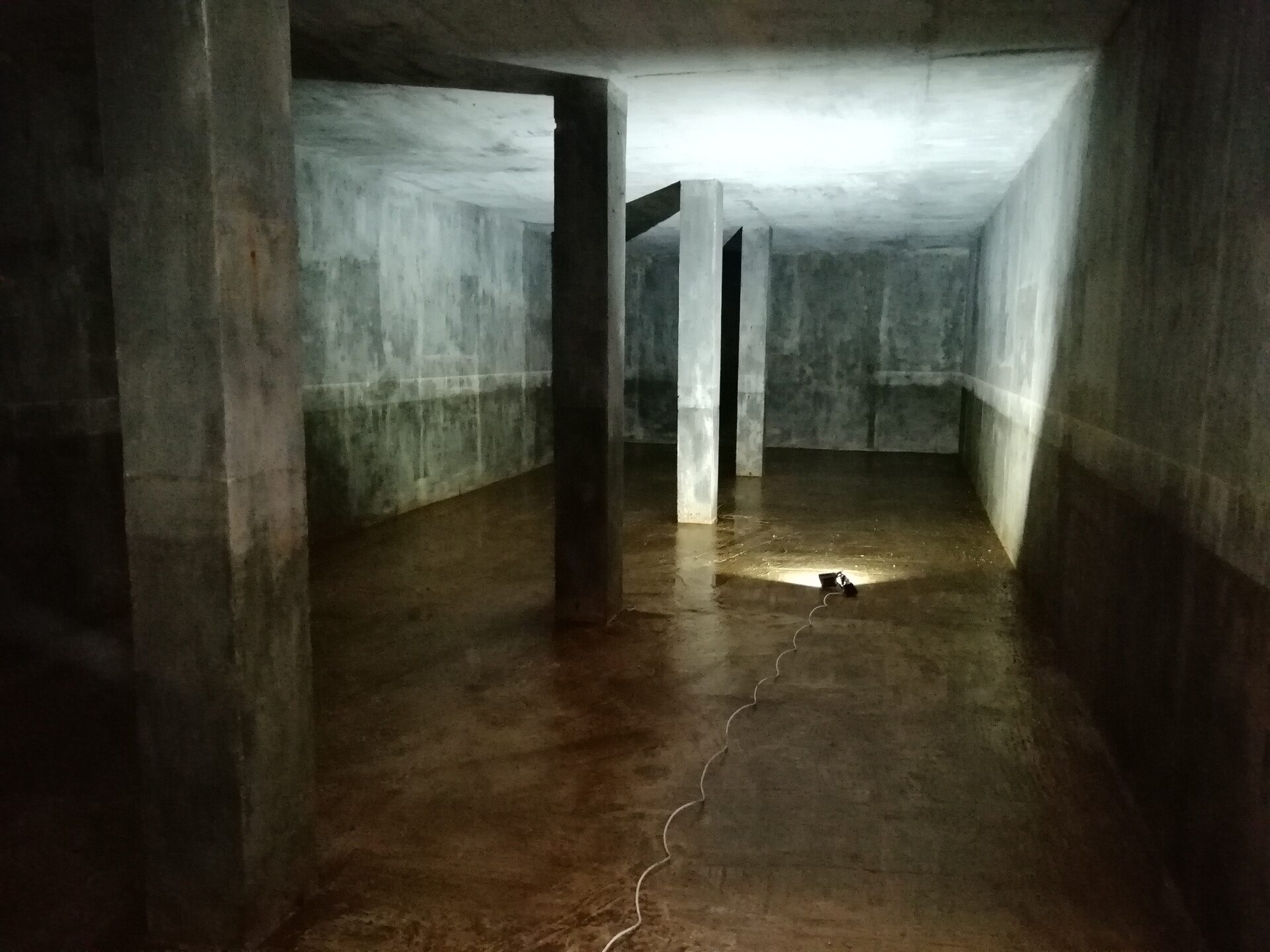

Гидроизоляция подземных резервуаров

Бетонные емкости, расположенные выше уровня земли, также подлежат гидроизоляции для препятствия попадания атмосферных осадков, которые пагубно воздействуют на незащищенную бетонную поверхность. Обычно в подобных случаях используются поверхностные гидроизоляционные материалы, после нанесения которых, получившаяся пленка сможет защитить конструкцию от воздействия влаги.

Однако в случае подземного заглубленного резервуара этого явно недостаточно. Грунтовые воды оказывают большое воздействие на конструкцию. Поэтому подземные железобетонные резервуары, независимо от назначения, нуждаются в комплексной защите с использованием эластичного износостойкого гидроизоляционного материала.

Стоимость герметизации бетонных резервуаров в Москве и области

Цена подобных работ зависит от следующих факторов:

• Размеры резервуара;
• Предназначения резервуара. Например, герметизировать пожарный резервуар поверхностного размещения дешевле всего, в то время как подземные емкости очистных сооружений требуют наиболее тщательного подхода к гидроизоляции и применения более износостойких материалов;
• Способа размещения резервуара. Гидроизоляция подземных емкостей стоит дороже.

Конечно, заказчик имеет возможность определять объем и состав работ, но придется учесть, что от его выбора зависит срок эффективной эксплуатации емкости.

Гидроизоляция резервуаров для воды: металлических, бетонных

Прежде чем начать ремонтные работы по протечкам или произвести герметизацию нового сооружения, необходимо определить, для чего будет использован объект, какое количество водных запасов он будет содержать, будет ли вода находиться в нем постоянно или просто протекать через него. Также при ремонтных работах необходимо посмотреть степень протечек и намокания.

Содержание статьи:

Гидроизоляция резервуаров для воды обычно осуществляется с применением герметиков, которые проникают внутрь для большей защиты, или частично закрывают протекающие части расширяющимся составом. В зависимости от компонентов входящих в состав резервуара, выбирается герметический материал, которых сохранит непротекаемость сооружения.

Использование мембран и их назначение

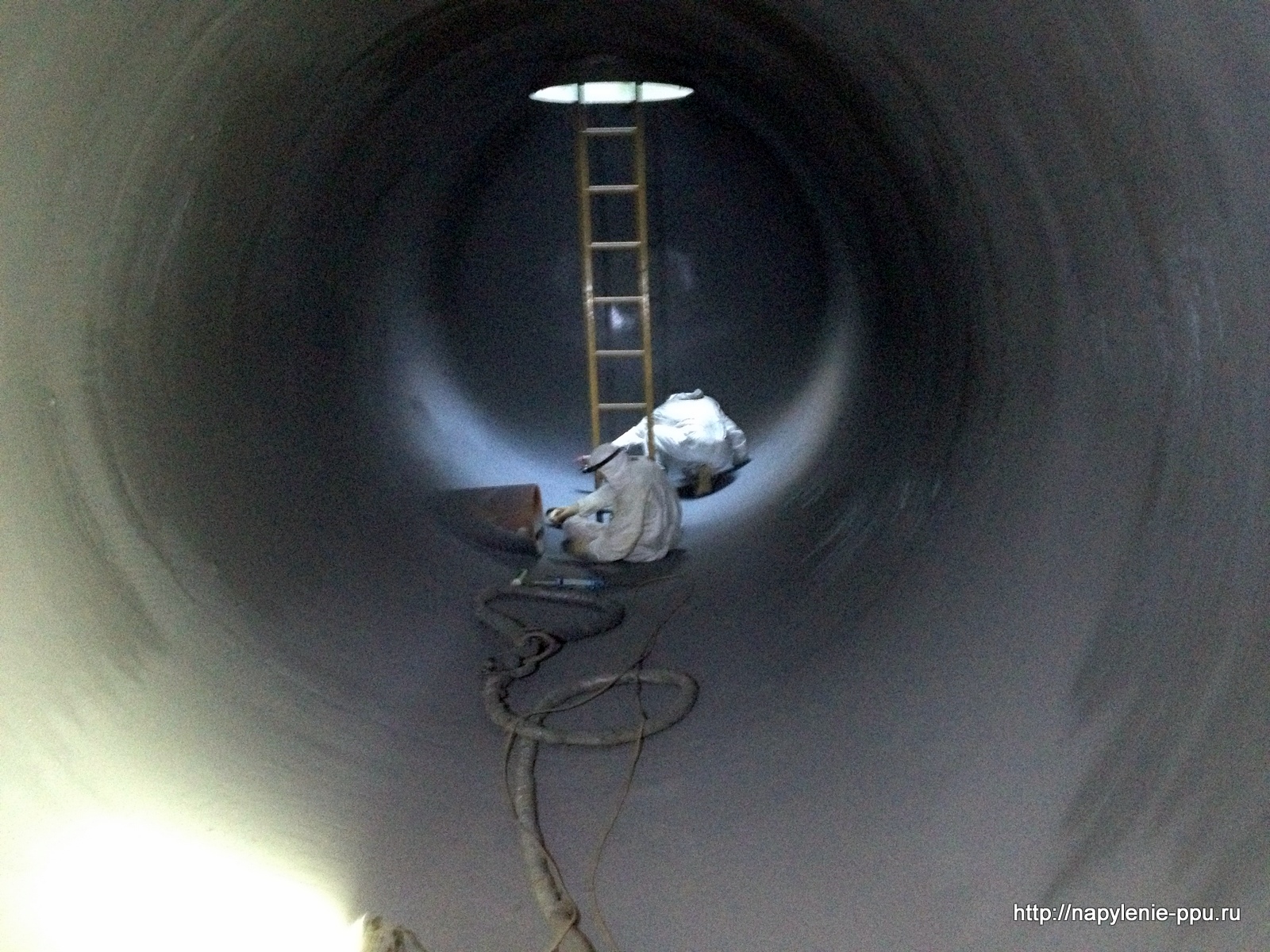

Гидроизоляция металлического резервуара производится с использованием специальных мембран. Главным недостатком металлических емкостей — это подверженность их коррозии. Поэтому необходимо с самого начала эксплуатации использовать защитную пленку для возможности длительного применения.

Обычно трубы из металла применяются для вывода сточных вод и ливневых скоплений. Они наиболее подвержены воздействию коррозии, так как постоянно поддаются атаке воздухом и водой. Конечно, они с самого начала обрабатываются антикоррозийным составом, но следует учесть, что эти объекты находятся под землей, доступ к ним усложнен, и язвенные коррозийные образования приведут к загрязнению почвы вокруг, поэтому желательно дополнительно загерметизировать резервуары, для предохранения загрязнения.

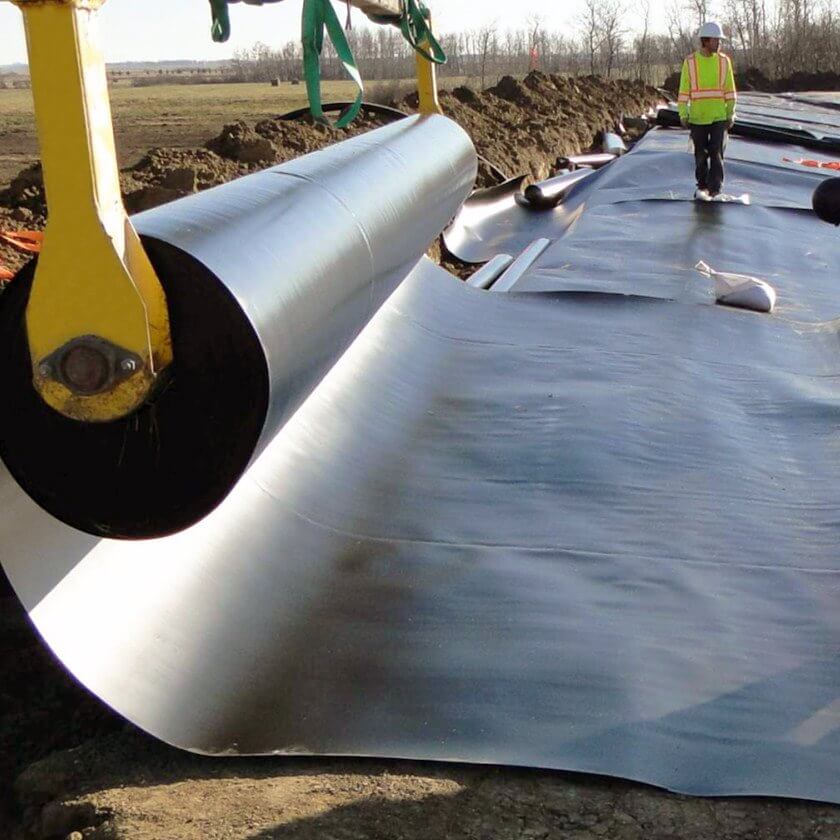

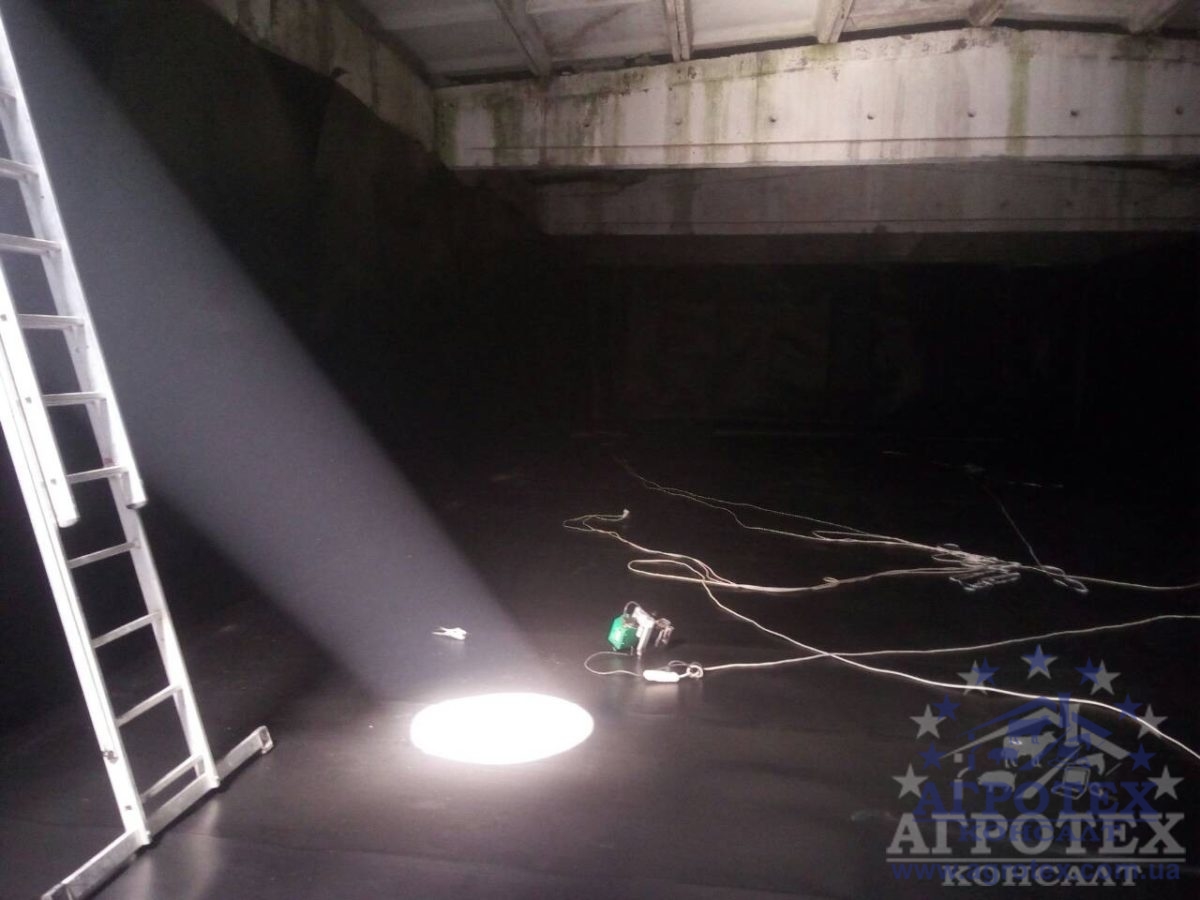

Геомембрана, описание и свойства

Применение геомембраны – полимерной пленки — создаст необходимый охранный эффект. Из состава делается экранное нанесение, которое полностью закроет металл от контакта с жидкостью. Такой вариант изоляции предписан стандартами по защите среды окружения.

Геомембрана – это пленочный материал, обладающий эластичностью. Она имеет хорошую сопротивляемость всем видам воздействия, от химического до механического. Геомембрана не подвластна порче при прямом ультрафиолетовом излучении. Пленочная мембрана укладывается внутрь резервуара и сваривается на соединениях прочной сваркой с применением специально предназначенного для этого оборудования.

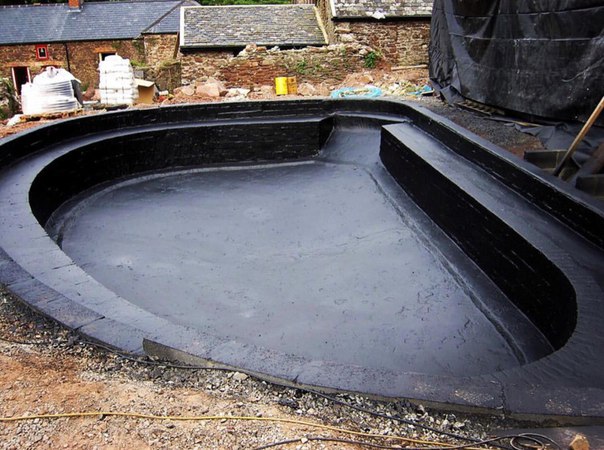

Битумно-резиновые мастики

Также для изоляционных работ емкостей для сохранения воды, которые находятся над поверхностью можно использовать битумно-резиновые мастики, которые наносятся в два слоя по типу оклеечного варианта.

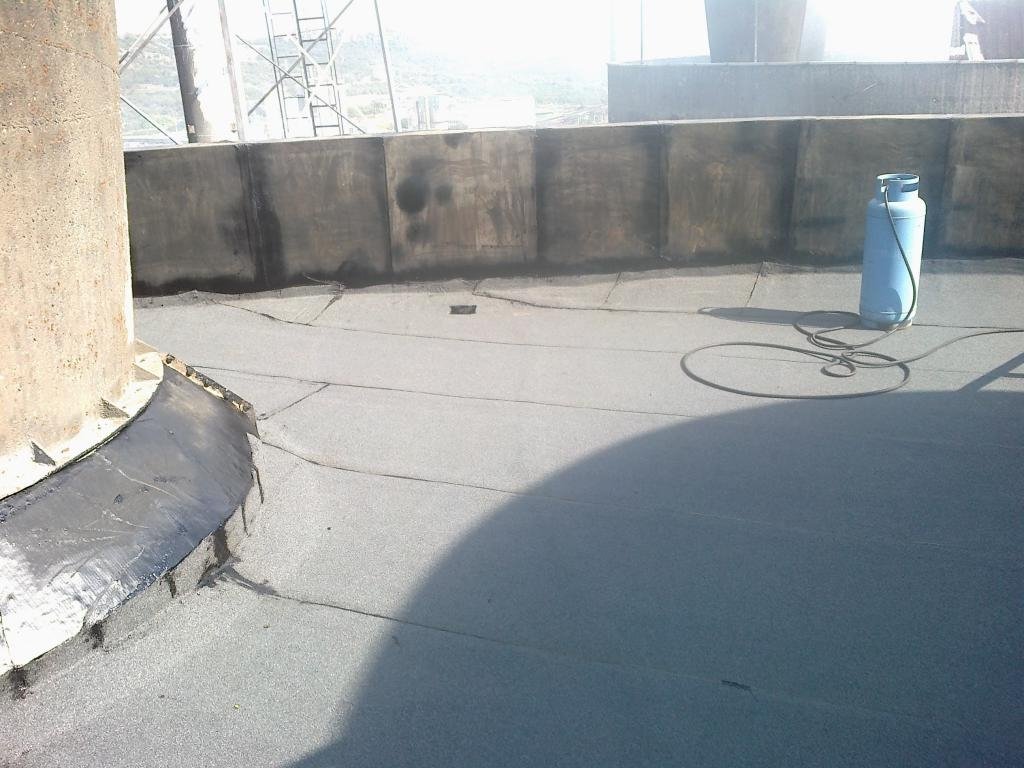

К таким относится мастика «Петрофлекс» и кровельный рулонный наплавляемый материал, относящийся к битумно-полимерным. Сначала вся емкость промазывается мастичным материалом, после чего при помощи газовой горелки приклеивается рулонный наплавляемый.

Те резервуары, которые находятся под землей, обклеиваются снаружи и обмазываются изнутри. Те, которые расположены на поверхности, обычно меньше контактируют с водой, поэтому можно применить только обмазочный вариант мастики в два слоя.

Варианты гидроизоляционных материалов для воды

Гидроизоляция резервуаров питьевой воды должна включать в себя материалы, которые не выделяют химических испарений и при контакте с водой полностью инертны. К тому же, они обязаны полностью без швов покрывать поверхность, чтобы железное или бетонное основание не соприкасалось с водяными массами.

Аквафин 2к – это изоляция, которая покрывает бесшовным вариантом все трещины и сплошную часть. Может наноситься на все поверхности, так как обладает сильными схватывающими способностями. После нанесения на стены материал обладает быстрым застыванием и охраняет объект от осадков. При контакте с водяными массами не выделяет каких-либо химических составляющих, экологически безопасен. Наносится на необходимую поверхность кисточкой или набрызгивается, без предварительного грунтования. Состав стойкий к морозам и паропроницаем.

Аквафин-ИЦ является проникающим видом гидравлической изоляции емкостей. Он через капилляры проникает в бетонное основание, заполняет все пустоты и, соединяясь, образует единое целое с емкостью или резервуаром. Применим на мокрых основаниях, и не содержит в составе хлоридов. Образованные трещины до 0,4 мм полностью гидроизолирует.

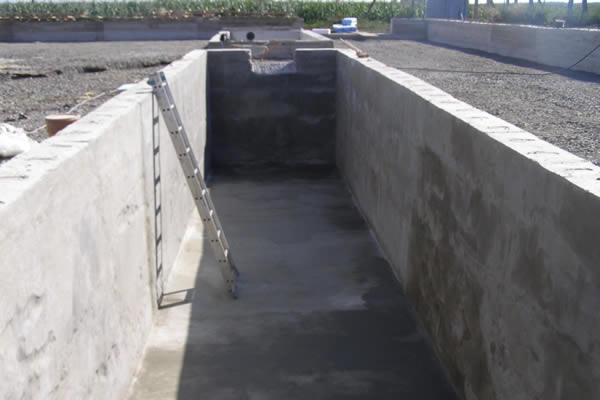

Изоляция бетонных емкостей

Часто для изоляционных работ железных и бетонных емкостей используется комплексная система «Пенетрон» Она разработана таким образом, что может применяться для зашивки швов и образовавшихся трещин. Для устранения возникших течей, в том числе и сильных. При этом применяется состав, который при соприкосновении с водой расширяется и плотно закрывает образованную течь, во время взаимодействия происходит крепкое сцепление состава с любым видом основания. «Пенетрон» может использоваться на металлических, кирпичных и бетонных основаниях.

Гидроизоляция бетонных резервуаров — наиболее сложный вариант, так как водяные массы при соприкосновении с бетонными основаниями, вымывают по крупицам монолит и находят себе пути для проникновения. Бетон состоит из сплошного монолита, который пропитан большим количеством капилляров, пересекающих вдоль и поперек все строение. Поэтому найдя один из капилляров, вода начинает разрушение всего основания.

Жидкая резина как один из материалов при работе с бетоном

Для избегания разрушений необходимо хорошо обработать бетон, чтобы постоянно сохраняющаяся вода не смогла найти для себя проход. Для этого можно применить резиновую мембранную пропитку с проникающими свойствами.

Жидкая резина при контакте с бетоном проникает и заполняет все имеющиеся выемки и трещины, образуя в совокупности один цельный пласт покрывающий поверхность. Чтобы достичь такого результата, бетонное основание предварительно зачищается железной щеткой и промывается для удаления пылинок и крупиц.

Далее на влажную поверхность набрызгивается из пульверизатора резиновая смесь. Вручную нанести ее невозможно из-за быстрого процесса застывания. При контакте с основанием она образует сплошной налет без трещин за 5-20 секунд.

Во время первого набрызгивания резина проникает внутрь основания на небольшое расстояние, поэтому советуется сделать 3-4 набрызга для более сильного пленочного образования, которое может проникнуть внутрь до 20 см. Жидкая резина не требует дальнейшей изоляции от внешних факторов, так как при застывании получается твердое, неподдающееся механическому воздействию образование.

На внутренних поверхностях использовать нанесение резины не всегда удобно, поэтому могут использоваться готовые листы-мембраны, которые свариваются, но здесь все зависит от мастерства работника, нужно не допустить пробелов, в которые может просачиваться вода.

Исправление мелких погрешностей – устранение течей

Для удаления частичных течей и закрывания образовавшихся небольших отверстий применяются сухие составы «КТ трон», их экологичность подтверждена «Green» сертификатом.

Состав применяется для ремонтных работ. Есть три распространенных решения:

• При образовании микроскопических трещин в результате частой вибрации основания, внутренность резервуара обрабатывается эластичным составом «КТ трон-10 2К».
• Для более прочного закрепления применяется сочетание двух смесей. «КТ трон-1» это проникающий вариант, который прочно покроет внутреннюю поверхность и предотвратит протекание. В сочетании с эластичной гидравлической изоляцией «КТ трон-10 2К» получится мощный охраняющий заслон.
• При существовании возможности попадания агрессивной среды производится сочетание составов «КТ трон-1» и «КТ проект Э-01». Последний относится к покрытию, обладающему защитными свойствами.

Для оценки, что именно подойдет, нужно просчитать все возможные проблемы, которые могут появиться. Для работы с данными составами необходимо правильно приготовить поверхность для нанесения.

Как и при проникающем варианте необходимо открыть доступ для проникновения состава внутрь и применить выбранный вариант изоляции:

При первом предусмотренном выше, когда существует возможность появления микроскопических трещин в результате вибрации, используется «КТ трон-10 2К». В местах, где происходит примыкание поверхностей, следует обработать составом «КТ трон-2», вторым шаром нанести «КТ трон-10 2К», приклеить армировочную сеть с захватом пространства на 50 мм в оба конца от соединения.

Для строений, которые уже эксплуатировались и подвержены постоянному водяному воздействию, необходимо применить сочетание нескольких составов. Для новых строений используется первым слоем «КТ трон-1» в виде проникающего и впоследствии «КТ трон-10 2К» как изоляционный. Для старых строений применяется «КТ трон-11» как проникающая смесь, которая после нанесения должна устояться на протяжении 20 дней, после чего используется «КТ трон-10 2К».

В местах, где происходит стыковка стен нужно, как и в первом варианте проклеить сетку с заходом в стороны на 50 мм.

Где существует возможность воздействия на резервуар агрессивной среды и если сооружение находилось длительное время в воде, используется сочетание «КТ трон-1», в качестве проникающего состава, и «КТ проект Э-01», как защитный вариант. На соединениях применяется более вяжущий состав «КТ трон-2» для невозможности проникновения водных масс в соединительные трещины.

При выступании из бетона кусков арматуры их обрабатывают составом «КТ трон-праймер». Перед нанесением на арматурные выступы, поверхность можно смазать «КТ трон-3» или «КТ трон-4» — это проникающие смеси, которые хорошо заполнят всю часть, находящуюся под железной арматурой.

Какой вариант выбирать зависит от средств и возможностей строителя. Но проводить работы самостоятельно не желательно, так как от правильной обработки зависит степень защищенности и возможность более длительной эксплуатации.

Гидроизоляция резервуаров в Санкт-Петербурге | Bestgidro

Используемые материалы

Гидроизоляция пожарных резервуаров, вместилищ для питьевой воды, а также подобных объектов должна решать сразу несколько задач, поэтому для работы мы используем материалы с разными принципом действия:

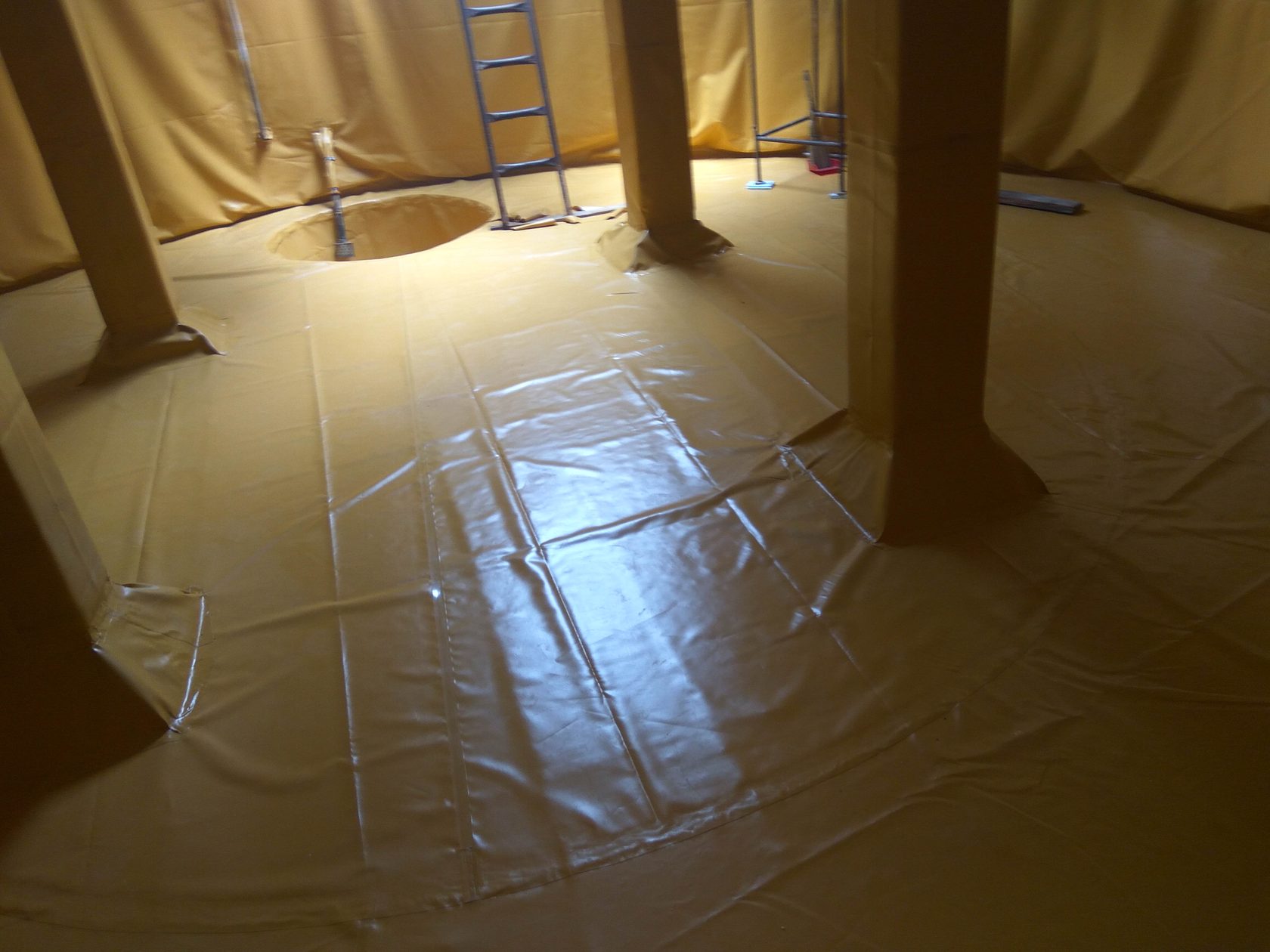

• ПВХ мембраны. Применяются в тех случаях, когда необходимо полностью изолировать материал стенок от влаги — например, когда во внутренней камере конструкции содержится питьевая вода.
• Мастики (полимерные либо битумные). Наносятся обмазочным способом, могут использоваться в качестве клеевых составов. Применяются там, где они не будут контактировать с питьевой водой или составами, способными разрушить битумную основу.
• Жидкая резина. По принципу действия схожа с битумной мастикой, но отличается от нее характеристиками покрытия, которое формируется после полимеризации.
• Проникающие составы. Применяются при обработке пористых поверхностей, в первую очередь железобетонных стенок.

Помимо этих материалов, которые используются для основных работ, мы применяем также вспомогательные составы. Так, для герметизации стыков можно задействовать полимерные герметики и бентонитовые гидрофильные шнуры. А для глубокой защиты бетонных стенок можно использовать инъекционные составы, которые закачиваются в материал под давлением.

Цены на гидроизоляцию резервуаров за м

²

Первичная влагозащитная обработка обычно предусматривается проектом при сооружении резервуара. Она включает операции, направленные на снижение проницаемости стенок и на создание барьера, защищающего объект от жидкости. Но даже надежная конструкция со временем требует реконструкции, поэтому периодически нужно проводить вторичную влагоизоляцию.

Цена гидроизоляции резервуара зависит от таких параметров:

• Материала, из которого изготовлена ёмкость.
• От расположения (надземное или подземное).
• Наличия швов в конструкции, их состояния.
• Объема внутри— от него зависит площадь обрабатываемой поверхности, напор, воздействующий на стенки.
• Наличия повреждений – щелей, трещин, обнажившихся фрагментов арматуры и т.д.

Также не стоит забывать о свойствах жидкости, которая хранится внутри. Если вместилище используется для хранения химически активных составов, то для его герметизации и влагозащитной обработки нужно применять химически инертные материалы. Это тоже влияет на стоимость работ.

Технология влагоизоляционных работ

Гидроизоляция бетонных резервуаров или ёмкостей из других материалов может быть выполнена по разным схемам. Но наиболее эффективным будет комплексный подход, при котором конструкция обрабатывается как снаружи, так и изнутри.

Наружная обработка

Стенки емкости с жидкостью снаружи контактируют либо с атмосферой, либо с грунтом. Их обработка ведется по такой схеме:

• Сначала обеспечивается доступ ко всем поверхностям. Для подземного вместилища это означает выполнение большого объема земляных работ.
• Стенки очищаются и просушиваются.
• Надземная конструкция обрабатывается составом, защищающим от коррозии. В этом случаем можно ограничиться простой покраской с использованием атмосферостойких составов.
• Подземные стенки обрабатываются проникающими составами, затем обмазываются мастикой. Если нужно защитить внутреннюю часть от инфильтрации подземных вод из водоносного горизонта, может выполняться оклейка

Внутренняя обработка

При внутренней обработке сначала расшиваются трещины, выполняется очистка швов. Затем все полости и пустоты герметизируются для снижения водопроницаемости: при этом используются гидрофильные шнуры, уплотнительные ленты или герметики.

После завершения подготовки производится гидроизоляционная обработка днища и внутренних стенок. На них наносится проникающий состав, затем внутри емкости формируется непроницаемый слой из жидкой резины или ПВХ-мембран. Выбор материала зависит в первую очередь от требований составу хранящейся воды: если она предназначена для питья или приготовления пищи, то используются химически инертные средства.

Мы выполняем гидроизоляцию резервуаров, изготовленных из разных материалов (бетон, металл и др.). Для каждого объекта наши инженеры подбирают максимально эффективный алгоритм, так что влагозащитный слой служит долго и надежно удерживает жидкость.

Гидроизоляция подземных резервуаров и емкостей

Компания «ГидроЭксперт» осуществляет работы по гидроизоляции всех типов резервуаров и емкостей. Гидроизоляция резервуаров выполняется в соответствии с действующими нормативными документами: СНиП, СП, ГОСТ, ТУ и СТО. При проведении работ используются только сертифицированные составы и смеси, а на все производимые работы компания имеет соответствующие лицензии и допуски.

Виды резервуаров

Под резервуарами понимают любые емкости, которые создаются искусственно и могут быть открытыми или герметично закрытыми.  В таких сосудах накапливают, хранят и транспортируют жидкие, сыпучие или газообразные вещества и продукты (воду, топливо, продукты нефтепереработки, зерновые культуры, пищевые продукты, опасные и бытовые отходы и т.д.). Изготовление, обслуживание и эксплуатация резервуаров осуществляется в соответствии с требованиями действующих нормативных документов.

Материалом для резервуаров могут служить:

1. Полимеры (пластики).
2. Металл.
3. Нержавеющая сталь.
4. Бетон.
5. Стеклопластик.
6. Дерево.

Накопительные емкостные сосуды могут располагаться как на поверхности, так и под землей.

Факторы воздействия

При разрушении резервуаров возникает опасность утечки хранимых продуктов в грунтовые воды или их разлития по поверхности грунта, а также чрезвычайные ситуации различного масштаба, в том числе с пострадавшими и разным размером материального и экологического ущерба.

На разрушение бетонных, железобетонных, стальных и металлических конструкций могут влиять:

• перепады температур;
• образование коррозии вследствие попадания влаги;
• разрушение швов, стыков, соединений;
• неудовлетворительное качество строительных материалов;
• наличие внутренних дефектов;
• деформационная усталость опор, оснований, фундаментов;
• нарушение правил ТО;
• осадка оснований;
• вибрационная нагрузка.

Однако одним из главных врагов металла и бетона является влага. Избежать влияния атмосферных осадков, влажности и грунтовых вод на ответственные части наземных и подземных резервуаров и емкостей позволяют работы по герметизации.

Гидроизоляционные материалы и их применение

В зависимости от типа, конструктивных особенностей и назначения резервуаров и емкостей, компания «ГидроЭксперт» использует следующие виды гидроизоляционных материалов:

1. Листовые и рулонные. К ним относятся отвечающие ГОСТ 30547-97, ГОСТ 10923-93, ГОСТ 15879-70, ГОСТ 2697-83 толи, рубероиды, стеклорубероиды и современные рулонные полимеры на основе стекловолокна (стеклокром, стеклоэласт, эластобит, рубитекс, стеклоизол и пр.).
2. Жидкие проникающие составы на основе стекла, резины, песчано-цементных компонентов или полимеров.
3. Мастики на основе различных гидрофобных компонентов: нефтяного битума, жидкой резины, полимерных компонентов, органических и неорганических пластификаторов.
4. Порошковые смеси, которые состоят из цементной, синтетических смол, пластификаторов и регуляторов твердения. Перед использованием порошковой гидроизоляции необходимо развести смесь водой до получения однородной консистенции.
5. Лакокрасочные защитные покрытия.
6. ПВХ-мембраны.

Способы гидроизоляции

Обустроить гидроизоляцию резервуаров можно несколькими способами:

1. Штукатурный. Применяется для гидроизоляции резервуаров для воды, изготовленных из железобетона или металла. Бывает горячим или холодным. Включает использование сухих минеральных смесей с наполнителем из растворов битума, битума в растворителе, битумной эмульсии, синтетической смолы, стекла (они готовятся непосредственно перед нанесением на поверхность) и готовых мастик.
2. Окрасочный. Целесообразен для сосудов искусственного происхождения, предназначенных для хранения технической или питьевой воды. Применяется горячий битум, эмульсии, лаки, краски, эмали и пр. Не менее эффективен данный способ для наземных и подземных стальных емкостей. Одним из характерных недостатков сталей является окисление и ржавление во влажной среде. Окрасочная гидроизоляция позволяет избежать утечек хранимого продукта.
3. Оклеечный. Для резервуаров характерно многослойное нанесение оклеечной гидроизоляции. Наиболее часто рулонные материалы применяют при гидроизоляции бетонных резервуаров для воды с целью воспрепятствовать образованию трещин на бетонных поверхностях.
4. Монтируемый. Представляет собой использование ПВХ и каучуковых или металлических листов, которыми обшивают сооружения. Наиболее часто его используют в качестве основания конструкции.
5. Литой. Это один из самых надежных способов защиты подземных стальных и железобетонных сосудов. Горячую асфальтовую мастику заливают за опалубку внутри и снаружи сосуда. Толщина слоя – не менее 3-5 см. Чаще всего используется для организации емкостей химической и нефтяной промышленности, а также для резервуаров, предназначенных для хранения топлива, химически агрессивных веществ и опасных отходов.
6. Комбинированный. Комбинированная гидроизоляция предполагает использование одновременно нескольких видов гидрозащиты.


Технология герметизации резервуаров

В зависимости от назначения емкости герметизация резервуара может включает различные виды работ и в обязательном порядке должна выполняться квалифицированными специалистами с соблюдением всех правил и технологических процессов.

Металлические резервуары

Емкости из сталей перед герметизацией очищаются от коррозии, грязи, пыли, старой краски, жировых загрязнений, масляных пятен. Все агрессивные химические вещества (кислоты, щелочи, и другие) подлежат нейтрализации.

В герметизации покрытия может использоваться следующие виды изоляций:

• лакокрасочная – на основе природных или синтетических смол;
• мастичные, шпатлевочные и наливные составы на основе стекла или смолы. Это бюджетный вариант защиты резервуара от появления грибка, сырости, плесени, коррозии. Он отличается устойчивостью к механическим повреждениям и климатическим особенностям. Подходит для наземных сооружений;
• оклеечные материалы на битумных и битумно-резиновых мастиках или синтетических клеях. В большинстве случаев используется для подземных конструкций;
• ПВХ-мембраны – отличный способ гидроизоляции для подземных емкостей и для надземных резервуаров с питьевой водой. Материал обеспечивает высокий уровень гигиенической и экологической безопасности, а также соответствует высоким природоохранным стандартам.

Бетонные резервуары

Бетонные поверхности зачищаются вручную или с помощью пескоструйных машин, после чего обеспыливаются. Все стальные детали и арматура, выходящие на поверхность, зачищаются от ржавчины и грунтуются. Стыки, швы и примыкания замоноличиваются, а металлоконструкции – бетонируются. Поверхности, подвергшиеся воздействию агрессивных химических веществ, должны быть нейтрализованы.

Для наземных емкостей используется проникающая гидроизоляция: она заполняет все поры и трещины, уплотняет структуру материала, предотвращает проникновение влаги. Бетонный резервуар становится устойчивым к агрессивным химическим веществам и отрицательным температурам. Гидроизоляция подземных резервуаров предполагает обеспечение защиты от воздействия больших объемов грунтовых вод, поэтому целесообразно использовать комбинированную защиту из резинобитуных мастик, битумных грунтовок и рулонных материалов, устойчивых к механическим воздействиям, перепадам температур.

Пожарные резервуары

Особенность этих конструкций в том, что их основная масса возведена еще в советский период. Цилиндрические емкости представляют собой сборные конструкции из плоского днища и сопряженных железобетонных панелей. Данные конструкции – часть системы противопожарного водоснабжения, объект стратегического значения. Поэтому гидроизоляция пожарных резервуаров требует особого подхода.

Для полной герметизации стыки между вертикальными панелями и места их примыкания к основанию тщательно зачищаются, бетонируются герметичными ремонтными составами. Затем наносится эластичная обмазочная изоляция с последующим армированием рулонными полимерами на основе стекловолокна.

Компания «ГидроЭксперт» использует в работе технологию усиленной гидроизоляции емкостей. Сотрудники компании осуществляют выезд, проводят обследование и подбор подходящих материалов исходя из бюджета заказчика. Расчет стоимости по каждому объекту выполняется в индивидуальном порядке.

Мембраны для резервуаров с водой | ВОДОНЕПРОНИЦАЕМЫЙ! Magazine

Большинство американцев воспринимают питьевую воду как должное. Мы ожидаем, что чистая вода без загрязнений будет сразу же доступна после поворота крана.

За этим современным чудом скрывается сеть резервуаров для воды и водоочистных сооружений, которые поставляют 50 миллиардов галлонов воды в день. Однако большая часть этой инфраструктуры приближается к концу расчетного срока службы и нуждается в обслуживании и гидроизоляции. Кроме того, для обслуживания растущего населения строятся новые резервуары и очистные сооружения.

Все большее число подрядчиков по гидроизоляции находят, что защита и герметизация этих резервуаров, которые обрабатывают и хранят питьевую воду в Америке, являются прибыльной нишей. Почти все эти резервуары либо стальные, либо бетонные, и во многих отношениях работа аналогична герметизации любой другой стальной или бетонной поверхности. Однако покрытия резервуаров для хранения должны быть безопасными для питьевой воды, а резервуары для обработки должны подвергаться абразивному истиранию, циклам «влажный / сухой» и замораживание / оттаивание. Кроме того, ограниченный доступ и замкнутые пространства, типичные для этой работы, часто добавляют значительный уровень сложности.

Новая технология, разработанная в последние годы, означает, что экологически чистые системы покрытий теперь предлагают защиту, аналогичную той, которая использовалась в прошлом на основе растворителей. Во многих случаях их проще применять, они более экономичны и эффективны.

Первые шаги

Первый шаг к восстановлению – это определить, почему резервуар в первую очередь приходит в негодность. Обычно это не входит в компетенцию подрядчика по ремонту и выполняется инженерами-консультантами или фирмами по испытаниям бетона.Основная причина может быть в химическом воздействии, истирании, циклическом замораживании / оттаивании, циклическом изменении влажного / сухого состояния или в чем-то более простом, например, осадке фундамента.

Одной из распространенных проблем с бетонными резервуарами является образование микротрещин, позволяющих воде проникать в арматурную сталь и образовывать ржавчину. Эта химическая реакция значительно увеличивает объем арматуры с огромной мощностью, достаточной для дальнейшего растрескивания бетона. Это, конечно, создает самовоспроизводящийся цикл, который должен быть устранен гидроизоляцией.

Эпоксидные смолы являются одними из самых популярных покрытий благодаря их превосходной адгезии и стойкости к истиранию.

Были разработаны ингибиторы проникающей коррозии, чтобы замедлить этот процесс. Некоторые из них имеют порошковую основу и могут быть добавлены в новый бетон в качестве профилактической меры. Другие жидкие, их распыляют на поверхность бетона. Эти продукты будут проникать через те же микроскопические каналы, что и вода, в арматурную сталь и образовывать защитный слой.Но в тяжелых случаях необходимо удалить бетон, очистить сталь пескоструйной очисткой, а затем восстановить резервуар.

Бетон и сталь можно защитить от истирания, циклов «влажный / сухой» и химикатов, установив мембрану между водой и структурной поверхностью резервуара.

Полимерно-модифицированные цементные покрытия – один из популярных вариантов для бетонных резервуаров с питьевой водой. Эпоксидные покрытия хорошо подходят как для стали, так и для бетона, а также полимочевины и полиуретаны. Металлоконструкции требуют дополнительной защиты.Наружные поверхности обычно окрашиваются акриловым покрытием непосредственно на металл, которое экономично, долговечно, устойчиво к ультрафиолетовому излучению и обеспечивает долгосрочную гибкость. Двухкомпонентные покрытия на основе эпоксидной смолы также популярны, поскольку они хорошо сцепляются с широким спектром старых покрытий с минимальной подготовкой поверхности. Металлические резервуары также требуют катодной защиты, что выходит за рамки данной статьи.

Эпоксидные смолы

Двухкомпонентные эпоксидные системы – популярное покрытие для внутренних поверхностей резервуаров. Они обладают отличной химической стойкостью и просты в применении.Однако они требуют тщательной подготовки поверхности, и поверхность должна быть полностью сухой.

Эпоксидные смолы на водной основе сочетают в себе удобство покрытия на водной основе с характеристиками обычной эпоксидной смолы. Эти покрытия обеспечивают отличную адгезию и защиту от коррозии. Они обладают высокой стойкостью к кислотам, щелочам и влаге, а также к сильному истиранию. Даллас Финч, бывший директор Sherwin-Williams Industrial Coatings and Marine Division, говорит, что эпоксидные мастики с высоким содержанием сухого остатка предназначены для подавляющего большинства внутренних поверхностей резервуаров для хранения питьевой воды.«Есть несколько типов покрытий, которые могут удовлетворить как токсикологические и экстракционные требования стандарта ANSI / NSF 61, так и долгосрочные потребности в защите от коррозии резервуаров для хранения питьевой воды», – говорит он. «Из двух наиболее эффективных только эпоксидные смолы с высоким содержанием твердых частиц были разработаны с приемлемым уровнем выбросов ЛОС».

Одним из недостатков покрытий на основе эпоксидной смолы является то, что они не могут быть нанесены на влажный бетон, такой как резервуары, которые недавно были опорожнены, чтобы можно было выполнять работы. Грег Иллиг, эксперт по покрытиям бетонных резервуаров, говорит: «Если влажность превышает четыре процента, влага в порах бетона может помешать хорошему сцеплению эпоксидной смолы с бетоном.Точно так же не рекомендуется наносить эпоксидное покрытие на новый бетон до тех пор, пока ему не исполнится 28 дней, чтобы бетон имел возможность гидратироваться, а содержание влаги могло упасть ».

Иногда графики строительства и ремонта не позволяют это сделать. В этих случаях в качестве грунтовки может применяться эпоксидно-цементный раствор (эпоксидная смола на водной основе + цемент). Иллиг говорит: «Нанесенный в качестве выравнивающего раствора, этот тонкий слой эпоксидно-цементного раствора будет действовать как временный барьер для влаги на поверхности бетона, достаточно длинный, чтобы позволить эпоксидному покрытию достичь надлежащего сцепления.Помимо решения проблемы влажности, слой цементно-эпоксидного раствора также заполняет пустоты, соты и поры на поверхности бетона ».

Полимочевины / уретаны

Полиуретаны впервые стали популярными в качестве покрытий для резервуаров в 1970-х годах. Они чрезвычайно универсальны и в зависимости от состава могут быть твердыми и жесткими или мягкими и гибкими. Они устойчивы к истиранию и ударам и соответствуют большинству требований к летучим органическим соединениям.

За последние несколько лет покрытия из полимочевины завоевали значительную долю рынка благодаря своей скорости, универсальности и быстрому высыханию.Усовершенствованные покрытия и подкладки из полимочевины обеспечивают прочную и гибкую гидроизоляцию, которая перекрывает большие трещины и может удлиняться до 400% без образования трещин. Водонепроницаемое покрытие, наносимое распылением, создает бесшовную водонепроницаемую защитную подкладку, которая предотвращает утечки и укрепляет целостность всей конструкции хранения. Он разработан, чтобы выдерживать циклы замораживания-оттаивания в течение десятилетий, а также большие колебания температуры и влажности.

«Полимочевина VersaFlex схватывается за секунды и может быть снова введена в эксплуатацию уже через час.Эпоксидная смола может затвердеть в течение нескольких дней, чтобы сделать то же самое. Сэкономленное время может обеспечить огромную экономию для предприятия », – говорит Брайан Берджесс, вице-президент по контрактам и материалам (C&M), подрядчика по специальным промышленным покрытиям из Декейтера, штат Алабама. Его компания была выбрана для восстановления резервуара для воды времен Второй мировой войны с трещинами шириной до 1/8 дюйма.

Полиуретаны гибкие, быстросохнущие и прочные.

«Из резервуара терялось значительное количество очищенной питьевой воды, что обходится дорого», – говорит Берджесс.Они выбрали VersaFlex AquaVers 405, который одобрен ANSI / NSF 61.5 и соответствует требованиям к питьевой воде.

Первым шагом было слить воду из бака и промыть стены под давлением. Все трещины шириной более 1/8 дюйма были заделаны ремонтным раствором для бетона, затем загрунтованы и, наконец, покрыты полимочевинным покрытием толщиной 80-100 мил. Срок службы продукта составил 75 лет компанией Bechtel Engineering в рамках проекта строительства туннеля в Бостоне «Big Dig».

Другие компании также предлагают покрытия резервуаров из полимочевины. Например, Hi-Chem от Rhino Lining обеспечивает превосходную коррозионную стойкость и не портится от большинства химических воздействий и идеально подходит для очистных сооружений.Их серия продуктов Pipeliner разработана в соответствии со стандартом питьевой воды NSF / ANSI 61 и обладает превосходной гибкостью, позволяющей противостоять ударам и истиранию.

Цементные покрытия

Для бетонных резервуаров возможно использование цементных покрытий. Многие из них созданы с использованием технологии кристаллической гидроизоляции, которая дает покрытию способность «самовосстанавливать» микротрещины. Эти покрытия наносятся с гораздо большей толщиной, чем эпоксидные или полимочевинные продукты; Типичное значение от 1/4 ″ до 5/8 ″.

Покрытия резервуаров могут быть прибыльными, но работа требует особого внимания к безопасности и ограниченному пространству / ограниченному доступу.

W.R. Meadows Cem-Kote Flex – это модифицированная полимером цементная мембрана, которую можно наносить кистью или распылительным оборудованием для более крупных работ. Хотя это покрытие не такое гибкое, как полимочевина, оно обеспечивает отличную адгезию и может наноситься на влажный (или даже полностью водонасыщенный) бетон. Армирующая ткань придает материалу характеристики перекрытия трещин и гибкости.

Заключение

Строительство и ремонт резервуаров для воды имеет значительный потенциал для гидроизоляционной промышленности. Согласно отраслевым источникам, муниципальному сектору водоснабжения и водоотведения США необходимо будет инвестировать 260 миллиардов долларов в течение следующих 20 лет, чтобы удовлетворить ожидаемый спрос.

Финч говорит: «Для контроля коррозии резервуаров для хранения питьевой воды доступен совершенно новый вид систем защитных покрытий. Эти новые системы включают эпоксидные смолы на водной основе, акрилы, мастики, а также эпоксидные смолы и уретаны с высоким содержанием твердых частиц.Некоторые из этих покрытий лучше подходят для новых резервуаров, в то время как другие демонстрируют превосходную адгезию к существующим покрытиям. Ключом к достижению эффективного контроля коррозии является определение системы покрытия с правильными свойствами для конкретных условий резервуара ».

Гидроизоляция резервуаров для воды и резервуаров из бетона

СВЯЗАННЫЕ МАТЕРИАЛЫ

AQUAMAT Гидроизоляционный раствор на цементной основе

AQUAMAT-ELASTIC Двухкомпонентный эластичный гидроизоляционный раствор

DUROCRET-PLUS Модифицированный полимером, армированный фиброй ремонтный цементный раствор

RAPICRET Быстросхватывающийся ремонтный раствор

PLASTIPROOF Пластифицирующая / водоредуцирующая добавка для бетона

AQUAMAT-ADMIX Кристаллическая гидроизоляционная добавка

И.ХАРАКТЕР ПРОБЛЕМЫ – ТРЕБОВАНИЯ

Гидроизоляция – одна из важнейших проблем, с которыми сталкиваются строители при строительстве бетонных водоемов. Требования, которые должны быть выполнены, различаются в зависимости от того, находится ли он над землей или под землей.

В случае подземного резервуара слой гидроизоляции должен:

• Убедитесь, что нет утечки воды из резервуара или попадания воды из окружающей почвы.
• Быть прочно прикрепленным к стенкам резервуара, чтобы выдерживать отрицательное давление, которое возникает, когда резервуар опорожняется и уровень грунтовых вод вокруг почвы повышается, даже если это происходит только временно.

В случае резервуара над землей слой гидроизоляции должен:

• Быть эффективным с точки зрения отсутствия утечек.
• Обладают достаточной эластичностью, чтобы противостоять расширению и сжатию стенок и дна резервуара, поскольку они подвержены температурным изменениям окружающей среды.

II. РЕШЕНИЕ

Важным условием для успешной гидроизоляции является то, что стены и дно резервуара правильно спроектированы так, чтобы они были статически эффективными, чтобы выдерживать возникающее гидростатическое давление воды.

Резервуар подземный

Внутренние поверхности стен и пола покрыты водостойким гидроизоляционным раствором AQUAMAT на основе цемента, который обеспечивает:

• Однородная и сплошная, полностью водонепроницаемая мембрана, которая отличается высокой прочностью и прочным сцеплением с основанием, чтобы выдерживать отрицательное давление.
• Прочность и долговечность благодаря неорганической природе материала.

Резервуар над землей

Стены и пол покрыты эластичной водостойкой гидроизоляционной жидкостью AQUAMAT-ELASTIC. Созданная мембрана:

• Полностью водонепроницаемая.
• Очень прочный и прочный.
• Долговечный.
• Очень эластичный, чтобы успешно следовать расширению и сжатию основания.

При строительстве бетонных элементов резервуара в любом случае рекомендуется использование пластификатора и гидроизоляции бетона PLASTIPROOF. Его следует добавлять в бетон в пропорции 0,2-0,5% от веса цемента. Также необходимо добавить кристаллическую гидроизоляционную добавку АКВАМАТ-АДМИКС в количестве 0,8-1,0% от массы цемента.

III. ПРИЛОЖЕНИЕ

Подготовка основания

1. Тщательная очистка от остатков смазки, очистителей, пыли, сыпучих материалов и т. Д.с поверхности.
2. Сыпучие частицы следует удалить из существующих полостей в бетоне.
3. Проволока формы и распорки должны быть обрезаны на глубину 3 см.
4. Существующие строительные швы должны быть открыты V-образно внутрь по всей длине на глубину 3 см.
5. Поверхность вышеперечисленных участков должна быть тщательно увлажнена и заполнена ремонтным цементным раствором, модифицированным полимером DUROCRET-PLUS, армированным волокном. В качестве альтернативы, когда необходима быстрая работа, можно использовать быстротвердеющий строительный раствор RAPICRET.
   DUROCRET-PLUS Расход: 25 кг при обработке земли площадью 30-40 м². поверхность (ориентировочный расход для обычной бетонной стены).
6. Пересечения пола с вертикальными элементами (бетонные стены, колонны) необходимо увлажнить и заполнить по всей длине модифицированным полимером, армированным фиброй цементным раствором DUROCRET-PLUS (образование «канавки» с треугольным поперечным сечением со сторонами 5-6 см). Расход DUROCRET-PLUS: 1,9-2,7 кг / м «паза».
7. Вся поверхность основания должна быть хорошо увлажнена, но без образования луж.

Нанесение гидроизоляции

Резервуар подземный

1. Содержимое 25-килограммового мешка AQUAMAT постепенно добавляется к 8,25 кг воды при непрерывном перемешивании до образования однородной пасты, пригодной для нанесения щеткой. Для перемешивания можно использовать низкооборотный смеситель (300 об / мин).
2. АКВАМАТ наносится внутри резервуара, на пол и стены в 3-4 слоя. По мере увеличения глубины резервуара и, следовательно, развиваемого гидростатического давления возникает потребность в большем расходе материала.Каждый слой следует наносить после высыхания предыдущего. Во избежание растрескивания каждый слой не должен быть больше 1 мм.
   Расход АКВАМАТ: всего 3-4 кг / м².

Резервуар над землей

1. Содержимое мешка на 25 кг (компонент A) AQUAMAT-ELASTIC добавляют к 10 кг жидкости (компонент B) при постоянном перемешивании до образования однородной вязкой смеси, подходящей для нанесения кистью. Для перемешивания можно использовать низкооборотный смеситель (300 об / мин).
2. АКВАМАТ-ЭЛАСТИК наносится внутри резервуара, на пол и стены, в 3-4 слоя. По мере увеличения глубины резервуара и, следовательно, развиваемого гидростатического давления возникает потребность в большем расходе материала. Каждый слой следует наносить после высыхания предыдущего. Во избежание растрескивания каждый слой не должен быть больше 1 мм.
   Расход AQUAMAT-ELASTIC: всего 3-4 кг / м².

IV. ЗАМЕЧАНИЯ

• Температура окружающей среды при нанесении материала должна быть выше + 5ºC.
• См. Инструкции по безопасному использованию и мерам предосторожности, написанные на упаковке.

Гидроизоляция и предотвращение коррозии стальных резервуаров

При выборе стального резервуара для вашего предприятия следует учитывать множество факторов. Вам нужно подумать об объеме резервуара, о том, что именно будет храниться, и о том, можете ли вы спланировать покрытия или гидроизоляцию, чтобы предотвратить необходимость ремонта утечки резервуара.Один фактор, который иногда упускают из виду те, кто не в курсе, – это то, как сделать резервуары водонепроницаемыми и предотвратить коррозию. Гидроизоляция резервуара обычно включает нанесение защитного покрытия на внутреннюю часть резервуара. Поскольку не существует одного покрытия, которое защитило бы ваш аквариум абсолютно от всего, вам нужно решить, какое покрытие вам понадобится.

Как выбрать – Покрытия и гидроизоляция резервуаров для воды

Первый и, возможно, наиболее важный фактор, который следует учитывать при выборе покрытия резервуара для воды или химического резервуара, – это тип воздействия, которому он может подвергнуться.Вы, несомненно, знаете, что вам нужно хранить в своем аквариуме, но вам также необходимо учитывать, в каких условиях будет находиться ваш аквариум. Вам необходимо подумать о том, как погода может повлиять на резервуар, если он хранится на открытом воздухе, какие виды агрессивных химикатов могут вступить в контакт с внешней стороной резервуара, каким температурам будет подвергаться резервуар и его содержимое, и будут ли Покрытия резервуаров подвержены истиранию любого вида. Все это так же важно, как и то, что вы будете хранить в своем аквариуме, так что имейте это в виду.

Еще одна вещь, которую следует учитывать, – это то, как долго прослужит ваше выбранное покрытие. Хотя может быть легко просто сказать, что вам нужно покрытие резервуара, которое прослужит как можно дольше, это не всегда необходимо. Конечно, полезно выбрать покрытие резервуара, которое прослужит долгие годы, но иногда все покрытия вашего резервуара нуждаются в быстрой подкраске или небольшом ремонте резервуара для воды, чтобы оживить существующее покрытие или футеровку резервуара. Это может быть так, если ваше существующее покрытие находится в относительно хорошем состоянии, за исключением некоторых незначительных потертостей, но это также может потребоваться, если генеральному директору вашей компании нужно увидеть резервуар и убедиться, что покрытия в хорошем состоянии.

В любом случае нельзя отрицать важность прочного покрытия внутри и гидроизоляции за пределами резервуаров для хранения. Это предотвращает необходимость частого ремонта резервуара для воды и гарантирует, что ваша питьевая вода и любые другие продукты, которые необходимо хранить, остаются в хорошем состоянии.

Требуется квалифицированный ремонт резервуара для воды, облицовка или гидроизоляционное покрытие? Свяжитесь с нами сегодня!

Для получения дополнительной информации о ремонте, применении и изготовлении покрытий и футеровок наших резервуаров, а также о том, как они могут помочь поддерживать ваши резервуары для хранения в хорошем состоянии, свяжитесь с нами сегодня.

Перманентная гидроизоляция для бетонных резервуаров и резервуаров

Перманентная гидроизоляция для бетонных резервуаров и резервуаров

Медиа »Новости 16 февраля 2004 г.

Арабский строительный мир – январь / февраль 2004 г.

Инфраструктура бетонных водопроводных сооружений, такая как водоочистные сооружения и водоочистные сооружения, резервуары для питьевой воды, сборные сточные воды и септики, уязвима для повреждения водой в результате высокого гидростатического давления, трещин и дефектов конструкции.Если эти проблемы не будут преодолены, конструкция в конечном итоге разрушится из-за коррозии арматурной стали, выщелачивания и циклов замораживания-оттаивания.

Типичным защитным покрытием, используемым в бетонных резервуарах и конструкциях, является эпоксидная смола каменноугольной смолы. Однако многие осознают ограничения таких методов и предлагаемую ими конечную защиту.

Все больше и больше профессионалов отрасли обращаются к Integral Crystalline Waterproofing для постоянного ремонта и / или предотвращения повреждения водой системы водоснабжения.

Интегральная кристаллическая гидроизоляция становится частью бетонной матрицы, когда поверхность наносится на существующие конструкции или добавляется в смесь во время замеса. В сочетании с водой химическое соединение вступает в реакцию с негидратированными частицами цемента с образованием миллионов игольчатых кристаллов. Эти кристаллы заполняют естественные поры и микроскопические пустоты в бетоне. Пути попадания вредной влаги и агрессивных химикатов навсегда заблокированы.

Интегральная кристаллическая гидроизоляция

имеет ряд преимуществ по сравнению с каменноугольной эпоксидной смолой и другими традиционными системами гидроизоляции бетона.

Простота применения
Интегральная кристаллическая гидроизоляция может наноситься на поверхность в виде суспензионного покрытия для ремонта и защиты существующих конструкций. Такое приложение простое, эффективное и постоянное. Кроме того, Integral Crystalline Waterproofing требует увлажнения во время нанесения, поэтому нет задержки, связанной с влажными поверхностями.

Постоянно – длится всю жизнь
Обычные мембранные системы со временем приходят в негодность или выходят из строя и требуют дорогостоящего ремонта или замены.Интегральная кристаллическая гидроизоляция становится частью бетона и действует в течение всего срока службы конструкции. Он снова активируется, чтобы закрыть волосяные трещины, и на него не влияет поверхностный износ и истирание.

Почему важна гидроизоляция резервуара для питьевой воды?

Хранение питьевой воды – важная проблема для здоровья человека. Вода – основная потребность живых существ; очень важно поддерживать чистоту хранимой воды и поддерживать ее в чистоте. Если не выполнить гидроизоляцию резервуара для питьевой воды , то начнется утечка воды из-за давления подземных вод.При образовании трещин грунтовые воды и растворимые соли будут проникать внутрь и вызывать структурные повреждения.

Кроме того, еще одна проблема – рост грибка, заметный при протекании воды. Для здоровья человека воду необходимо защищать от роста грибка. По этой причине резервуары с питьевой водой должны быть защищены от отрицательного и положительного давления воды, то есть под землей, а внутри резервуара необходима защита.

При проектировании необходимо учитывать гидроизоляцию резервуаров для питьевой воды , значение pH, содержание минералов, температуру воды и обработку воды, а также химические материалы.Гидроизоляционные материалы, используемые в резервуарах с питьевой водой, не только обеспечивают гидроизоляцию, но и безопасны для здоровья человека. По этой причине необходимо выбирать материалы, особенно подходящие для резервуаров с питьевой водой.

Речь пойдет о внутренней защите резервуаров для воды.

Какие свойства требуются для материалов, используемых для гидроизоляции резервуаров с питьевой водой?

Питьевая вода требует идеально чистых и водонепроницаемых помещений для ее обработки и хранения.Питьевая вода хранится в резервуарах и резервуарах, которые должны быть специально спроектированы. Эти хранилища должны быть водонепроницаемыми, чистыми, безопасными и безвредными для здоровья.

Типовые резервуары для питьевой воды имеют следующие характеристики:

– Устойчивость к гидростатическому давлению, – Высокая минеральная стойкость, – Устойчив к чистящим средствам, – Устойчив к коррозии, – Предотвращает образование водорослей и водорослей, – Не содержит вредных для здоровья человека веществ.

Как нанести гидроизоляционные материалы на резервуары с питьевой водой?

Гидроизоляция резервуара с питьевой водой выполняется в следующие этапы:

1. Влагостойкая эпоксидная грунтовка на водной основе наносится кистью или валиком в один слой на все поверхности резервуаров. Не содержащий растворителей и обладающий высокой химической стойкостью EPOX PR 300, который можно наносить как в горизонтальном, так и в вертикальном положении, будет одним из наиболее подходящих вариантов для внутренних поверхностей.

2. На основе полиуретана, отверждаемый влагой, герметик с высокой механической прочностью используется для изоляции таких деталей, как трубы в резервуаре. PUMAST 600 от Baumerk, затвердевающий при влажности воздуха и не требующий грунтовки перед нанесением, является одним из вариантов, которые вы можете безопасно использовать в трубах резервуара.

3. Все углы резервуара скошены эластичной изоляционной лентой. На данный момент PH 127 от Baumerk, обладающий высокой водо- и термической стойкостью, представляет собой простой в применении вариант, поскольку он защищает свою эластичность при перепадах температур.

4. Первый слой наносится не содержащим растворителей материалом на полиуретановой основе, подходящим для резервуаров с питьевой / питьевой водой. POLIXA 2 от Baumerk обладает отличными адгезионными характеристиками, высокой стойкостью к истиранию и ударам, а также безвреден для здоровья.

5. Устойчивая к щелочам изоляционная сетка укладывается на все поверхности до высыхания первого слоя материала покрытия.

6. Наносится второй слой финишного покрытия, и резервуар оставляется для отверждения.Коррозионно-стойкий продукт POLIXA 2 на этом этапе можно безопасно использовать в помещении, так как он не содержит растворителей.

Материалы BAUMERK, разработанные специально для резервуаров для питьевой воды, успешно прошли испытания на соответствие и были одобрены.

Кроме того, вы можете узнать больше о гидроизоляционных материалах, если ознакомитесь с нашим содержанием, озаглавленным «Что такое гидроизоляционные материалы ?: Все типы, применения и особенности».

Герметичные цистерны для питьевой воды | Damtite Гидроизоляция

Выполните шаги 1-2-3, указанные в разделе ДЕКОРИРОВАНИЕ И ВОДОЗАЩИТА, чтобы подготовить, отремонтировать и сделать гидроизоляцию внутренней части бачка с помощью одного из наших порошковых гидроизоляционных материалов Damtite.Не используйте латексную формулу для этого приложения.

Все наши порошковые гидроизоляционные покрытия представляют собой покрытия SAFE для герметизации внутренней части цистерны или бетонных резервуаров для хранения воды, которые используются для питьевой воды.

Двухслойное нанесение необходимо для достижения наилучших результатов. Гарантия предоставляется только при использовании порошкового гидроизолятора Damtite Powder Waterproofer в соответствии с инструкциями на этикетке на голой исходной бетонной поверхности без покрытия. Тем не менее, порошковые гидроизоляционные материалы Damtite также хорошо работают в цистернах, которые ранее были покрыты цементным порошковым гидроизоляционным покрытием, аналогичным формулам порошков Damtite.

Особенно при работе в климатических условиях с высокими температурами и влажностью окружающей среды мы рекомендуем использовать вращающийся вентилятор внутри бачка после нанесения каждого слоя, чтобы обеспечить достаточную вентиляцию для надлежащего высыхания. Перед нанесением второго слоя убедитесь, что первый слой полностью СУХОЙ на всех участках. Если требуется третий слой, выполните те же процедуры, что указаны выше.

Перед заполнением цистерны водой мы рекомендуем подождать 5-7 дней после нанесения последнего слоя, поскольку покрытие должно быть сухим на ощупь на всех участках.

Советы:

Цистерны обычно закрытые и темные, без естественного освещения во время нанесения. Порошковые гидроизоляционные покрытия Damtite одинаково хороши как в белом, так и в сером цветах. Если ваша цистерна ранее была покрыта белым финишом, рассмотрите возможность нанесения GREY Damtite Powder Waterproofer в качестве первого слоя, чтобы не пропустить повторное покрытие каких-либо участков. Затем нанесите второй слой WHITE по той же причине.

Чтобы удалить остатки или излишки продукта и отвердить покрытие перед заполнением, смешайте 2 фунта поваренной соли с 5 галлонами ЧИСТОЙ воды.Нанесите эту соленую воду кистью на всю цистерну после того, как последний слой полностью высохнет и затвердеет. Затем хорошо промойте и дайте покрытию высохнуть.

Цистерна без покрытия на Барбадосе

Подземная цистерна на острове Санта-Крус

Без покрытия, этап 1: подземная цистерна Этап 2: Дом, построенный вокруг Цистерны Этап 3: Полноценный этаж Подземная цистерна с частичным покрытием Санта-Крус

Надземная цистерна в г.Томас

За пределами Цистерны Св. Томаса Внутренний угол Цистерны Святого Томаса

Надземные цистерны в Гондурасе

Надземная цистерна – Жилой комплекс Снаружи цистерны – вид сбоку – верх здания Внутри цистерны – верх здания

Все, что вам нужно знать о гидроизоляции резервуаров для воды

Резервуары для воды в больших комплексах и даже в небольших домах обычно размещаются под землей или над головой.Поэтому всегда есть вероятность того, что вода может просочиться через общие стыки между домом и резервуаром; особенно если резервуар плохо сконструирован или просто не имеет гидроизоляции. Это огромный риск, потому что утечка и просачивание могут повредить ваши внутренние стены и даже привести к осложнениям для здоровья жителей.

Ремонт существующего резервуара для воды – трудоемкий процесс. Определить точное место утечки очень сложно. Вода проходит через мельчайшие капилляры и может быть видимой или капать через часть конструкции, хотя на самом деле точка утечки находится где-то в другом месте.

Давайте узнаем, как решать эти проблемы, связанные с резервуарами для воды, и узнаем, какое решение лучше всего выбрать.

Два способа гидроизоляции резервуара для воды
Есть два способа, которыми можно сделать водонепроницаемый резервуар для воды :

Обычный способ – это нанесение цементного раствора, который на время остановит утечку. Это всего лишь временное решение для гидроизоляции резервуара, предназначенное для предотвращения утечки из трещин и стыков.

Более экономичное и эффективное решение требует гораздо больше работы, но это долгосрочное решение.Фактически, это двухэтапное решение, которое достигается путем насыщения обрабатываемой поверхности высокоэффективным полимерно-модифицированным покрытием на основе цемента. Второй этап – полная гидроизоляционная затирка строительных швов полимерно-модифицированным раствором по обрабатываемой поверхности.

Почему стоит выбрать раствор, модифицированный полимером?
Раствор, модифицированный полимером, безоговорочно превосходит традиционный метод.

Процесс включает в себя тщательный ремонт всех трещин, протечек и других соединений, подверженных протечкам.Перед ремонтом емкость для воды тщательно очищается от грязи, масла и других сыпучих материалов. Это гарантирует, что это не временная обработка, а обработка и гидроизоляция всей поверхности.

Используемый материал представляет собой смесь латекса и цемента или полимера и цемента, которая намного более долговечна, чем обычный цементный раствор. Обычный бетонный раствор менее гибкий и со временем трескается.

Обрабатывается вся поверхность, а не только проблемные места. Это гарантирует, что это решение будет иметь гораздо более длительный срок службы.
Dr. Fixit Pidifin 2K – двухкомпонентное акриловое цементно-гидроизоляционное покрытие для резервуаров с водой. Еще одно решение, которое стоит попробовать – это двухкомпонентное водостойкое эпоксидное покрытие Dr. Fixit Dampguard . Преимущества – долговременная гидроизоляция, и ее можно наносить внутри резервуара, не влияя на пригодность воды для питья.

Ни в коем случае нельзя игнорировать серьезный домашний ремонт, например, утечку в резервуаре для воды. Они могут нанести невероятный ущерб, и пословица «стежок вовремя спасает девять» очень актуален в данной ситуации.Гидроизоляция дает владельцам домов постоянное душевное спокойствие и защищает дома.
