Ученые доказали, что температура и влажность оказывают воздействие на организм человека. Вот почему так важно, чтобы их соотношение в помещении было под контролем. Помогают в этом гигрометры, работа которых основана на психометрическом методе. Они, в свою очередь, совмещают в себе два прибора: гигрометр и термометр. Как правильно пользоваться подобным инструментом, расскажем в статье.

Содержание

Особенности

Психометрический гигрометр ВИТ обладает большой популярностью и используется не только в медицинских помещениях, но и дома. Конструкция психрометрического гигрометра проста.

Основание изготавливается из пластика. К нему прилегают 2 термометра и питатель. Последний делают из стекла.

Один из термометров всегда находится в воде, второй – остается сухим. Резервуар, на котором есть отметка «Увлажненный» питается жидкостью через питатель посредством фитиля. При расчете необходимо учитывать разницу показаний между ними – это относительная влажность. Благодаря термоприбору можно постоянно следить за температурой и влажностью в помещении.

Итак, конструкция психрометра включает такие составляющие, как:

  • 2 термометра;
  • заполненный дистиллированной жидкостью питатель;
  • психрометрическая таблица.

По последнему элементу определяют уровень относительной влажности.

Срок службы термоприбора по гарантии год, в целом – 2 года.

С техническими характеристиками можно более подробно ознакомиться в инструкции по эксплуатации. На каждый такой инструмент обязательно предоставляется паспорт и регистрационное удостоверение.

Для чего нужен?

Благодаря психрометрическому гигрометру можно получить максимально точный показатель относительной влажности. Погрешность составляет всего 2 градуса в одну из сторон.

Описание видов

Производит термооборудование компания «Манометр». Есть два варианта устройств: ВИТ-1 и ВИТ-2. Разница между моделями ВИТ-1 и ВИТ-2 в диапазоне температур. В первом случае он составляет от +5°С до +25°С, а во втором – от +15°С до +40°С.

Рассмотрим каждый прибор более подробно.

ВИТ-1

У представленной модели относительная влажность находится в диапазоне 20-90%. Вес конструкции 350 г. Фитиль может быть:

  • батистовым;
  • шифоновым.

Метод измерения очень прост. Требуется только выяснить разницу между показаниями двух термометров – сухого и влажного. Для получения необходимых данных требуется лишь снять показания. Температуру определяют с максимальной неточностью в 0.1°С. Затем потребуется внести поправки в каждой шкале, они приведены в паспорте. Их требуется вводить на основе алгебраического сложения.

Если в паспорте они отсутствуют и не работают с поверкой, тогда используется линейная интерполяция.

Далее показатель относительной влажности определяется по нарисованной таблице. Необходимая цифра будет на пересечении двух строк. С завода прибор выпускается с проверкой. В паспорте стеклоприбора указан класс точности.

ВИТ-2

ВИТ-2 используется для получения показаний относительной влажности, а кроме того, температуры воздуха в помещении, где установлен. Чаще всего его можно встретить внутри склада, в архиве или торговом помещении. Нередко прибор устанавливают в офисе, жилой комнате.

Поскольку в конструкции производитель использует дистиллированную воду, нельзя применять термоприбор в помещении, где температура опускается ниже 0°С.

Чтобы увидеть показатель влажности, минимально допустимая отметка температуры должна составлять +20°С. Допустимый максимум +40°С. Если уровень температуры в помещении ниже, тогда стоит использовать другую модель – ВИТ-1.

Конструкция модели ВИТ-2 схожа с ВИТ-1.

Основание из пластика, есть шкала с температурами и два капилляра. Один из них увлажняется тканевым фитилем. С внутренней стороны стоит питатель. Пластина со шкалой и таблица определения влажности металлические. Производится термоприбор на территории нашей страны, но ТУ Украины. У прибора имеется свидетельство, в котором утвержден тип средств измерений. На заводе ВИТ-2 проходит проверку. Она признана надзорными органами.

Прибор основан на психрометрическом методе измерений. Неточность при получении результата может составлять 0.2°С. Один из капилляров в конструкции обмотан влажной тканью. Ее увлажнение происходит за счет питателя с дистиллированной водой. Влага испаряется с поверхности этого резервуара. Температуру воздуха можно узнать по показаниям сухого термометра. Смоченный демонстрирует собственную температуру, ее показатель связан с интенсивностью испарения влаги. Чем меньше влажность, тем больше испарения, соответственно, температура ниже.

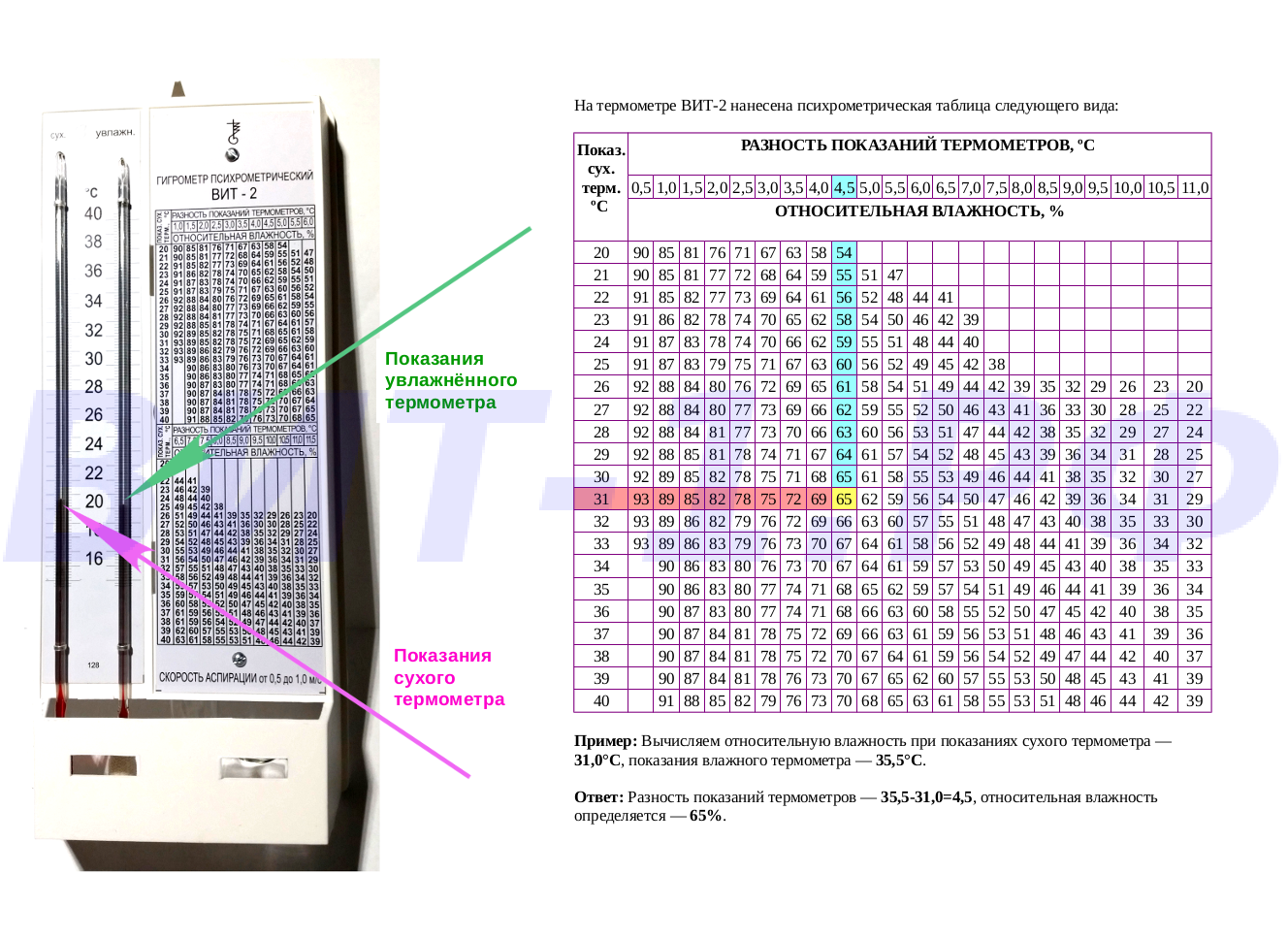

Чтобы пользователю было проще определить показания, составлена психрометрическая таблица.

Инструкция по применению

Чтобы понять, как пользоваться термоприбором, необходимо изучить инструкцию по эксплуатации. Начинать стоит с распаковки инструмента и сопоставления с имеющимся паспортом. Дистиллированная вода отсутствует, ее набирают в резервуар сразу после того, как достали термооборудование. Основание легко снимается. Питатель потребуется опустить в емкость с жидкостью. Важно, чтобы запаянный конец был снизу. После питатель устанавливают на отведенное ему место, расстояние от термометра до отверстия питателя должно быть 2 сантиметра, но фитиль касаться его не должен.

В рабочем положении фитиль должен быть хорошо смочен водой. Устанавливают инструмент на ровную поверхность.

Обязательное условие – отсутствие вибрации, источников тепла и холода. Все это может сказываться на работе термоприбора, и неточность станет более допустимого предела.

Пользуясь данными представленной таблицы, важно поддержать требуемую скорость испарения влаги, то есть потоков, воздействующих на прибор. Измеряют скорость перед тем, как собираются узнать уровень относительной влажности. Для этого используется крыльчатый анемометр У5. Значения, которые будут получены, потребуется округлить до десятых. Важное значение имеет межповерочный интервал.

Во время работы с психрометром учитывают показания двух термометров. Важно, чтобы шкала относительно глаз смотрящего находилась прямолинейно. Нельзя дышать на прибор, от этого показания будут неточными. В первую очередь определяют десятые доли имеющегося градуса, затем целые. Полученный результат прибавляют к поправкам в паспорте. После считают разницу. Относительная влажность определяется по пересечению температуры, что демонстрирует сухой термометр, и полученной разницы. В остальном принцип использования схож с ВИТ-1. Когда нет в паспорте поправок, делают линейное интерполирование по приблизительным значениям.

Нужно быть очень осторожным во время работы с психрометром, поскольку в его конструкции имеется два стеклянных резервуара.

При разрушении питателя потребуется его заменить. Все остатки необходимо полностью удалить. В паспорте четко прописаны действия в случае, если жидкости разольются из колб.

Чтобы психрометр работал стабильно, он должен быть постоянно наполнен дистиллированной водой. При снижении уровня воду доливают после того, как получили показания или за 30 минут до использования термоприбора. Допускается использование кипяченой воды, но только экспозиция должна составлять не менее 15 минут. Перед тем как наполнить питатель жидкостью, ее остужают до комнатной температуры. Чтобы показания были точными, фитиль потребуется содержать в чистоте во влажном состоянии. Если он загрязняется, то его меняют. Резервуар обязательно протирают ватой, смоченной в теплой воде.

Длина фитиля не менее 6 сантиметров. Свободный конец должен быть 7 мм. Затянуть фитиль можно с помощью нитки. Петля делается наверху и внизу резервуара. Точные показания будут только в том случае, когда фитиль плотно облегает колбу.

Фитиль можно изготовить самостоятельно, но ткань потребуется сначала постирать в содовом растворе, потом прокипятить и тщательно прополоскать.

Если диаметр резервуара шире отреза, тогда фитиль сшивают. Высота шва после обрезки не должна быть более 1 сантиметра и 5 миллиметров. После выпуска с завода прибор необходимо проверять раз в 24 месяца.

Техника безопасности

Производитель предупреждает о соблюдении техники безопасности при использовании оборудования. Строго запрещается:

  • подвергать прибор ударам не только во время эксплуатации, но и в момент установки;
  • очищать шкалу и таблицу кислотами, растворителями и другими агрессивными жидкостями;
  • подвергать перегреву, допустимая температура до +45°С.

Если не учитывать последнее требование, то резервуары просто разрушатся.

В некоторых случаях вместо дистиллированной воды используется такое вещество, как толуол. Обращаться с подобным оборудованием стоит особенно осторожно.

Толуол удаляется только горячей воды с обязательным использованием СМС. Само по себе это вещество токсично и огнеопасно, поэтому психрометр необходимо поместить в таком месте, чтобы до него не дотянулся ребенок.

В следующем видео вы сможете наглядно познакомиться с принципом работы гигрометров психрометрического типа ВИТ-1 и ВИТ-2.

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Эта статья ознакомит Вас с инструкцией (руководством по эксплуатации) гигрометров психрометрических типа ВИТ-1 и ВИТ-2, а также о способах утилизации гигрометров психрометрических.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.


Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Введение
1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.
2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

Указание мер безопасности при работе с гигрометром

1. При работе с гигрометром запрещается:

  • Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;
  • Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
  • Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

Устройство и принцип работы гигрометра

1. Гигрометр представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный или пластиковый питатель, заполняемый дистиллированной водой. Резервуар термометра под надписью "Увлажн." увлажняется водой из питателя с помощью фитиля из батиста или шифона.
2. Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью - разностью показаний "сухого" и "увлажненного" термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию "сухого" термометра и разности показаний "сухого" и "увлажненного" термометров определяют относительную влажность воздуха по психрометрической таблице.

Подготовка гигрометра к работе

1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.
2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Внимание! Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.
4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.
5. Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную психрометрическую таблицу для гигрометра исполнения ВИТ-2 можете посмотреть по ссылке.
6. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения - в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления. Купить устройство аспирации гигрометров ВИТ можете перейдя по ссылке.
7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 минут.

Порядок работы гигрометра психрометрического

1. Снимите показания по "сухому" и "увлажненному" термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.
3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по "сухому" и "увлажненному" термометрам. Поправки вводятся путем алгебраического сложения.
4. При отсутствии в паспорте поправок для произведенных отсчетов по "сухому" и "увлажненному" термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по "сухому" термометру и разности температур по "сухому" и "увлажненному" термометрам.
6. При отсутствии в таблице полученной разности температур по "сухому" и "увлажненному" термометрам для определения влажности примените интерполирование. При отсутствии в таблице температуры по "сухому" термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по "сухому" термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по "сухому" термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием

1. Определяем температуры по "сухому" и "увлажненному" термометрам и разность между этими температурами.

Термометры Измеренные температуры Поправки к термометрам по паспорту Температуры после введения поправок
"Сухой"
Тс=22,5°С
-0,15°С
22,35°С
"Увлажненный" Тв=16,1°С +0,20°С 16,3°С

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22,4-16,3= 6,1°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23°С и Тс-Тв=6,0°С.

Тс по таблице Разность Тс-Тв по таблице Относительная влажность
22°С
6,0°С
48%
23°С 6,0°С 50%

При увеличении Тс на 1°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4°С увеличит относительную влажность на (0,4х2)/1=0,8%.
Для Тс=22,4°С и Тс-Тв=6,0°С, относительная влажность равна: 48+0,8=48,8%. Принимаем "Фп"=4,9%.
3. Определяем относительную влажность для Тс-22,4°С и Тс-Тв=6,5°С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс-Тв=6,5°С.

Тс по таблице Разность Тс-Тв по таблице Относительная влажность
22°С
6,5°С
44%
23°С 6,5°С 46%

Для Тс=22,4° и Тс-Тв=6,5°С, относительная влажность по расчету, аналогичному для п.2, равна 44,8%. Принимаем "Фп"=45%.
4. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,1°С, для чего интерполируем найденные значения относительной влажности для Тс-Тв от 6,0°С до 6,5°С при Тс= 22,4°С.

Тс Разность Тс-Тв Относительная влажность
22,4°С
6,0°С
49%
22,4°С 6,5°С 45%

При увеличении Тс-Тв на 0,5°С относительная влажность уменьшается на 4,0%, поэтому увеличение Тс-Тв на 0,1°С уменьшит относительную влажность на (0,1х4,0)/0,5= 0,8%. 49,0-0,8=48,2%. Принимаем "Фп"= 48%.

Характерные неисправности гигрометров психрометрических и методы их устранения

1. В конструкцию гигрометра входят детали из стекла, поэтому оберегайте гигрометр от падений и резких ударов.
2. В случае разрушения питателя замените его другим, входящим в комплект гигрометра, для чего удалите остатки разбитого и вставьте новый, зафиксировав питатель пружиной, находящейся на обратной стороне основания гигрометра. Либо купите новый питатель к гигрометру ВИТ.
3. Разрывы термометрической жидкости являются устранимой неисправностью. При появлении разрывов жидкости в термометрах, устраните их путем осторожного подогрева резервуаров термометров до соответствующих температур (ВИТ-1 не более 45°С и гигрометра ВИТ-2 не более 60°С. При перегреве произойдет разрушение резервуаров термометров).

Техническое обслуживание гигрометров психрометрических

1. Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Воду дополняйте заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.
2. Допускайте применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполняйте водой, предварительно охлажденной до температуры окружающего воздуха.
3. Фитиль на резервуаре "увлажненного" термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха до 5 мг/м³ фитиль меняйте 1 раз в две недели, при большей запыленности по мере загрязнения фитиля.
4. Перед заменой удалите загрязненный фитиль с резервуара термометра. Протрите резервуар тампоном ваты, смоченным теплой водой.
5. Возьмите фитиль из комплекта гигрометра или отрежьте фитиль длиной 60 мм, если фитили в комплекте даны в виде заготовки, на 10 штук. Смочите фитиль в дистиллированной воде или кипяченой и натяните его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.
6. Подготовьте две петли из ниток. Одной петлей туго затяните фитиль над резервуаром термометра и завяжите нитки. Вторую петлю наденьте на фитиль под резервуаром и постепенно стягивайте ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затяните не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.
7. Для изготовления нового фитиля применяйте шифон хлопчатобумажный, отбеленный, неокрашенный, технический без запрета по ГОСТ 9310-75 или батист отбеленный, мерсеризованный, артикул 1402 НА по ГОСТ 8474-80. Допускается применять в качестве фитиля шнур-чулок х/б, арт. 494, ОСТ 17-184-75.
8. Другие виды шифона или батиста перед изготовлением фитиля обработайте следующим образом:

  • стирать в горячей воде (10 г соды на 1 л воды),
  • кипятить в растворе той же концентрации в течение 1,5-2 часов,
  • полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой,
  • сушить и гладить.

9. Фитиль сшейте по диаметру резервуара термометра простым машинным швом. После обрезки шов по высоте должен быть не более 1,5 мм.
10. Новый фитиль и питатель установите на гигрометр в соответствии с инструкцией.
11. Гигрометр подвергается первичной и периодической поверкам. Первичная поверка проводится при выпуске из производства, периодическая поверка - один раз в два года в соответствии с методическими указаниями МИ-737-83 "Гигрометр психрометрический типа ВИТ. Методы и средства поверки", утвержденными в установленном порядке. Сведения о поверке гигрометра приведены в паспорте.

Правила хранения и транспортирования гигрометров

1. Гигрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении, в соответствии с надписью "Верх" на коробке, при температуре от -60°С до +45°С. Не допускайте хранить гигрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).
2. Гигрометры в транспортной таре транспортируются любым видом транспорта с учетом указаной выше температуры и при условии выполнения правил перевозки грузов для соответствующего вида транспорта.

Утилизация гигрометров психрометрических

В отличии от ртутных приборов, утилизация гигрометров происходит довольно проще: достаточно просто их выбросить. На данный момент нет ни одного закона, который утверждает, что гигрометры должны утилизироваться специальным способом.

Если у гигрометров закончилась поверка, то нет смысла его переповерять, гораздо дешевле и выгоднее приобрести его у нас по доступным ценам.

Гигрометр психрометрический - что за прибор? :: SYL.ru

Существует достаточно большое количество разнообразных приборов для измерения каких-то величин. Многие из них применяются для того, чтобы осуществлять контроль за состоянием воздушной атмосферы в помещении. Гигрометр психрометрический – это прибор, служащий для того, чтобы измерять относительную влажность воздуха и температуру в помещении с высокой точностью. Есть разные модели, которые имеют свои плюсы и минусы. Одним из популярных является гигрометр психрометрический ВИТ-2.

Назначение модели

Данную модель лучше всего использовать в тех случаях, когда температура в том месте, где устанавливается прибор, на протяжении всего периода измерений, касающихся относительной влажности, не будет снижаться ниже 15 градусов в холодный период и не будет превышать 40 градусов летом.

гигрометр психрометрический

Применение гигрометра

Прибор применяется для того, чтобы измерять относительную влажность воздуха и температуру в таких помещениях, как материальные комнаты, склады, теплицы, птицефермы, шелковичные хозяйства. Данный прибор можно увидеть в больницах, музеях, овощехранилищах и погребах, общественных местах. Там, где необходимо строго контролировать относительную влажность, гигрометр психрометрический просто незаменим.

инструкция по гигрометру психрометрическому

Диапазоны измерения

Температурный диапазон сухого термометра колеблется от 15 до 40 градусов по Цельсию.

Относительная влажность измеряется в зависимости от температуры. Диапазон ее измерения таков:

  • При температуре 26-40 градусов – от 20 до 90 процентов.
  • При температуре 23-26 градусов – от 40 до 90 процентов.
  • При температуре 20-23 градуса – от 54 до 90 процентов.

Термометрической жидкостью, которая заливается в гигрометр психрометрический, является толуол.

Цена одного деления составляет две десятые градуса. Межповерочный интервал составляет два года. Каждый прибор должен находиться в индивидуальной коробке, а при транспортировке располагаться строго вертикально. Особенно это касается холодного времени года.

Инструкция по гигрометру психрометрическому и его конструкция

Имеется пластмассовое основание, на котором закрепляется пара термометров, а также питатель из стекла, шкала температур и психрометрическая таблица. Один термометр всегда остается сухим, а у второго капилляр влажный. Утолщенная часть капилляра, относящегося к влажному термометру, содержит весь основной объем жидкости, реагирующей на температурные измерения. Это не ртуть, а толуол, который вполне безобиден. Утолщение это помещается в специальный тканевый трубчатый фитиль, хорошо впитывающий воду, второй конец которого на несколько сантиметров помещен в открытый конец стеклянной изогнутой трубки, называемой питателем. В ней находится дистиллированная вода. Таким образом, весь фильтр становится влажным, и из-за циркуляции воздуха происходит испарение воды, а колба капилляра охлаждается.

гигрометр психрометрический вит

Все это приводит к тому, что показания влажного и сухого термометров отличаются друг от друга. Это и есть ключевой момент для измерения относительной влажности воздуха в помещении. Теперь остается лишь считать показания с термометра сухого, а затем определить разницу между показаниями обоих приборов. Относительную влажность можно посмотреть в таблице, прикрепленной к корпусу гигрометра. Она находится на пересечении показателей температуры термометров.

Скорость движения воздуха в помещении в моменты измерения относительной влажности при помощи гигрометра не должна быть выше одного метра в секунду. В противном случае разница показаний двух термометров будет большой, и по таблице будет получено заниженное значение влажности воздуха.

Как пользоваться психометрическим гигрометром

Для хорошего самочувствия в жилом помещении или в комнате, где мы находимся большую часть времени, необходимо поддерживать комфортный микроклимат. Это проявляется в оптимальном соотношении уровня влажности воздуха, температуры. Чтобы иметь возможность контролировать уровень комфортного микроклимата, используется гигрометр – прибор для измерения относительной температуры и влажности воздуха в помещении. Подробнее о том, как пользоваться гигрометром психрометрическим, можно узнать ниже.

Как пользоваться гигрометром психрометрическим

Аналоговый гигрометрАналоговый гигрометрАналоговый гигрометр

В зависимости от механизма действия, выделяют несколько видов психрометров:

Его работа основана на естественной способности человеческого волоса изменять долину в зависимости от уровня влаги.

  • Конденсационный

Основан на получении ответа от специального механизма, состоящего из зеркала, на котором образуется конденсат от воздействия влаги.

Его показания зависят от количества водяного пара.

  • Психрометрический

Его функционирование основано на наличии двух термометров, и измерении разницы тех показаний, которые они предоставляют. Для получения данных об уровне влажности воздуха внутри помещения используется этот вид психрометра.

Способ, как пользоваться психрометрическим гигрометром, достаточно прост. В его основе лежит наблюдение за двумя термометрами, один из которых сухой, второй – увлажненный. Они постоянно измеряют температуру окружающей среды, при этом второй термометр увлажняется при помощи обычной дистиллированной воды. Он показывает различные значения, и на основе разницы показаний вычисляется уровень влажности воздуха в помещении.

Примитивный психрометр для домашнего использования предусматривает определение значений уровня влажности по специальной таблице, в которой указаны соответствующие показатели температуры. Современные, электронные, модели, самостоятельно высчитывают эти значения и выводят их на жидкокристаллический экран. Кроме того, они могут указывать уровень атмосферного давления, а также информировать пользователя о нарушении микроклимата в помещении, чтобы предпринять меры по урегулированию обстановки. Особенно важно это для создания комфортного микроклимата детской комнаты.

Наиболее популярными современными моделями психрометрического гигрометра являются ВИТ-1 и ВИТ-2. Чтобы иметь представление об их функционировании, необходимо ознакомиться с подробной инструкцией по их использованию.

Гигрометр: инструкция по применению

Гигрометр ВИТ-2Гигрометр ВИТ-2Гигрометр ВИТ-2

Чтобы иметь наглядное представление о современных психрометрических гигрометрах, рассмотрим инструкции применения ВИТ-1 и ВИТ-2:

  1. Психрометром ВИТ-1 измеряют уровень влажности воздуха при температуре от -5С до +25С. Применяется как для измерений внутри жилых помещений, так и производственных, складских, тепличных и птицеводческих фермах. Как уже упоминалось выше, на лицевой панели гигрометра имеются два термометра со шкалой измерения, а также психрометрическая таблица с основными техническими параметрами психрометра и диапазонами возможной абсолютной погрешности. Рассматривая инструкцию, там упоминается, что внутри питателя всегда должна находиться дистиллированная вода по ГОСТу. Для начала следует определить значение температуры воздуха по термометру, расположенному слева, затем округлить его до целого числа в градусах Цельсия. Учитывая показания «мокрого» термометра, показывающего скорость испарения влаги, следует рассчитать разницу между полученными ранее и этими значениями. Далее, зная показатель, найти его по психрометрической таблице. Следует обратить внимание на то, что на панели гигрометра расположены две таблицы: верхняя используется при максимальной разнице между значениями двух термометров до 5,5 С, а нижняя – до 11С.

Применение таблицы для поиска значения простое: по крайней левой колонке следует найти показание, указанное «сухим» термометром, а сверху выбрать значение, полученное в результате разницы между значениями «сухого» и «влажного» термометров. Точка пересечения этих двух показателей будет указывать на процентное соотношение уровня влажности воздуха.

  1. Инструкция по применению гигрометра психрометрического ВИТ-2 не отличается от первого. «Влажный» термометр психрометра ВИТ-2 вместо дистиллированной воды, как в первом случае, содержит толуол. Содержание этой термометрической жидкости определяет перечень мер, которые предпринимать нельзя:
  • Подвергать прибор резким сотрясениям и ударам
  • Протирать шкалу обоих термометров средствами с использованием кислот, спиртосодержащих жидкостей.
  • Подвергать приборы нагреву свыше 45 С.
  • Толуол токсичный и огнеопасный, поэтому следует осторожно обращаться с ним при разрушении «мокрого» термометра.
  • Перевозка гигрометра должна осуществляться только при вертикальном положении прибора.

Использование прибора возможно только в закрытом помещении, когда температура воздуха в теплое время года не превышает 40С, а в холодное не опускается ниже -15С.


Диапазон измерения уровня относительной влажности воздуха зависит от температуры окружающей среды. Так, при показателях 20-23С диапазон измерения относительной влажности в % будет составлять 54-90, а при 23-26С – 40-90. Соответственно, при 26С и выше показатель изменится на 20-90%. Точность показаний психрометра обеспечивается тем, что цена делений составляет всего 0,2 С.

Так же, как и ВИТ-1, прибор ВИТ-2 состоит из двух термометров со стеклянным питателем и психрометрической таблицей. Резервуар питателя увлажняется водой, после чего снимаются показания с обоих термометров. По разнице показаний «сухого» и «мокрого» термометра находится значение по числа, указанным в таблице. При снятии показаний прибор следует держать строго вертикально на уровне глаз. Минимальное время выдержки психрометра составляет 30 минут.



Гигрометры – что это такое?

16.10.2017

Гигрометры - приборы, основной функцией которых является измерение влажности. Этот показатель влияет и на здоровье людей, и на работу многих приборов, и на свойства материалов, поэтому необходимость его контролировать может возникать в различных отраслях. За время использования гигрометра были разработаны различные принципы действия, получившие широкое распространение.


Виды гигрометров

Существует несколько методов измерения влажности. Абсолютная влажность характеризует, сколько весит водяной пар, который в настоящий момент содержится в кубическом метре атмосферы. Относительная влажность - характеристика, которая показывает, насколько количество влаги, содержащейся в воздухе в момент измерения, близко к максимуму, возможному для данной температуры. Она измеряется в процентах и часто именно с ее помощью описывают метеообстановку. Наконец, кроме абсолютной и относительной влажности, гигрометр может определять точку росы - температуру конденсации водяного пара, содержащегося в воздухе, на холодной поверхности.

Как правило, измерительное оборудование определяет один из трех перечисленных показателей. Однако существуют формулы, позволяющие с помощью вычислений получить остальные два. Поэтому, вне зависимости от того, что измеряет ваш гигрометр - точку росы, абсолютную или относительную влажность - вы сможете при необходимости рассчитать все три характеристики.

За время существования гигрометра было разработано несколько методик, позволяющих определить влажность воздуха. Они отличаются по точности получаемых данных и по сфере применения.

В волосяных гигрометрах измерение выполняется за счёт того, что длина тонкого волоса меняется, реагируя на количество влаги, с которой он контактирует. Прибор имеет определенные ограничения - измерения проводятся лишь в пределах от 30 до 80%. Индикация влажности осуществляется посредством несложного механизма. Изменение микроклимата воздействует на волос, сила натяжения которого усиливается или ослабляется. Он воздействует на шкив, к которому подсоединен. Шкив поворачивается и перемещает стрелку вдоль дугообразной шкалы. Поскольку действие такого гигрометра определяется исключительно законами механики, он не требует внешнего источника питания.

Волосяной гигрометр

Для определения абсолютной влажности воздуха применяют весовой гигрометр. Он состоит из изогнутых в форме буквы U трубок, соединенных друг с другом и заполненных веществом с хорошей гигроскопичностью, то есть активно впитывающим влагу из воздуха. Через описанную систему трубок продувают фиксированное количество воздуха. Содержавшаяся в нём влага оседает на содержимом трубок, и их масса меняется. Разница между массой системы трубок до и после выполнения измерений позволяет рассчитать, сколько влаги присутствует в данном объеме.

Весовой гигрометр

В основе работы механического (керамического) гигрометра - изменение электрического сопротивления массы, содержащей керамические и металлические компоненты. За основу берутся кремний, глина или каолин, к которым добавляются окислы металлов. В результате получается смесь, заметно меняющая сопротивление в ответ на изменение влажности. Гигрометры этого типа часто используются в быту.

Механический гигрометр

Конденсационный гигрометр позволяет получить более точные данные, чем описанные выше механические приборы. Конструкция такого устройства включает в себя охлаждаемую поверхность, на которой конденсируется влага. Встроенный термометр фиксирует температуру, при которой произошла конденсация, а узкий пучок света, направленный на упомянутую поверхность, позволяет точно зафиксировать момент образования конденсата. На основании этих данных электроника рассчитывает относительную влажность и выводит ее на дисплей. Такой принцип действия позволяет свести погрешность к минимуму, выполняя измерения в пределах от 0 до 100%.

Конденсационный гигрометр

В электронных гигрометрах могут использоваться различные принципы действия, в том числе:

  • измерение электропроводимости воздуха, которая зависит от содержащейся в нём влаги;
  • определение точки росы оптоэлектронным методом;
  • измерение электрического сопротивления солей или полимеров, меняющегося в зависимости от влажности;
  • отслеживание изменения ёмкости металлоксидного или полимерного конденсатора.

Все эти методы позволяют получить более точные данные, чем при использовании механического гигрометра. Электронный гигрометр дает меньшую погрешность и особенно удобен, если необходима дальнейшая обработка собранных данных.

Электронный гигрометр

Психрометрический гигрометр используется для измерения относительной влажности воздуха за счёт сравнения показаний двух термометров, один из которых помещен во влажную среду. Поскольку влажный будет охлаждаться за счёт испарения жидкости, он покажет более низкую температуру, чем контрольный. При этом, чем меньше влаги в воздухе, тем сильнее показания термометров будут отличаться. Относительная влажность определяется по специальной таблице, а на ее основании при необходимости вычисляется абсолютная.

Психрометрический гигрометр

На основе этого принципа функционируют несколько разновидностей психрометров:

  • Стационарный представляет собой простую конструкцию, смонтированную в метеорологической будке. На штативе укрепляются два термометра, один из которых контактирует с влажной тканью. Считывание показаний и вычисления производятся вручную.
  • Дистанционный конструируется с использованием преобразователей температуры, таких как термисторы или термопары. Например, такой психрометр может состоять из двух манометрических термометров, один из которых увлажняется. Дистанционный психрометр может быть манометрическим или электрическим.
  • Аспирационный состоит из двух термометров, смонтированных в защищенном корпусе и обдуваемых вентилятором-аспиратором. Такая конструкция позволяет получить наибольшую точность измерений.

Сфера применения гигрометров

Задачи, требующие контроля влажности, нередко возникают в различных отраслях промышленности. Современные производители выпускают гигрометры, рассчитанные на конкретную специфику применения, а значит, они наилучшим образом приспособлены для эксплуатации в той или иной сфере деятельности. Вот лишь несколько примеров ситуаций, которые можно решить с помощью этих измерительных приборов:

  • Для длительного хранения сельскохозяйственной продукции, например, в овощехранилищах или зернохранилищах, необходимо соблюдать температурно-влажностный режим. Добиться этого можно, постоянно контролируя микроклимат с помощью гигрометра.
  • Многие лекарственные препараты требуют особых условий хранения и могут потерять свои свойства, если находятся в условиях избыточной влажности.
  • Гигрометр необходим и в библиотеке, поскольку книги, особенно старинные, во влажном микроклимате значительно быстрее приходят в негодность. Материалы, которым уже много лет, могут разрушиться от избытка влаги, а значит, контролировать влажность воздуха нужно, чтобы обеспечить оптимальный режим хранения.
  • Необходимость проконтролировать влажность материалов часто возникает на стройке. Например, степень просушки древесины проверяется для определения, можно ли ее использовать как стройматериал, и если да, то каким образом. Также существуют специализированные гигрометры, предназначенные для определения влажности бетона.
  • Проверка влажности материалов часто проводится и при производстве мебели, ведь изделие, изготовленное из слишком сырой или пересушенной древесины, произведено с нарушением технологии и, скорее всего, прослужит намного меньше.

Профессиональные гигрометры

Гигрометр позволяет измерить не только влажность атмосферного воздуха, но и долю влаги в газовых средах. Для этого используется профессиональные устройства для анализа температуры и влажности неагрессивных газовых сред. Результат измерений часто выражается в единицах точки росы. Они могут быть переносными или стационарными.

Профессиональные гигрометры

Портативные

Основная сфера применения портативных гигрометров - нефтегазовая и нефтехимическая промышленность. С помощью такого прибора определяют микровлажность газа в баллонах или трубопроводах. Они могут работать в широком температурном диапазоне и выводить влажность в различных единицах измерения. Компактность гигрометра позволяет без проблем проводить измерения в нужных точках.

Портативные гигрометры

Видеообзор портативного электронного гигрометра

Стационарные

Стационарные гигрометры позволяют не только проводить измерения, но и контролировать технологические процессы. Конструкция прибора позволяет детектировать даже небольшой процент микровлажности. Система подогрева датчика делает измерения более точными, поскольку предотвращает воздействие на него осушающих агентов, которые могут содержаться в газовой смеси.

Стационарные гигрометры

Сфера применения профессиональных гигрометров

Портативные и стационарные приборы для измерения влажности применяются, в первую очередь, в нефтегазовой и химической промышленности. Однако сфера их использования этим не ограничивается. Гигрометр может понадобиться всюду, где предполагается работа с неагрессивными газовыми смесями и нужно контролировать их состояние. Благодаря этому оборудование для измерения доли влаги в воздухе находит применение на атомных электростанциях, на производстве микроэлектроники, в энергетике. Также их применяют для контроля за процессом осушки природного газа.

Применение гигрометров

Профессиональные гигрометры используются для решения широкого круга задач, связанных с организацией различных производственных процессов. В частности, они становятся незаменимыми, если нужно:

  • обеспечить заданный уровень влажности в помещении, например, для хранения продукции в определенных условиях;
  • оценить влажность в производственном помещении для целей охраны труда;
  • обеспечить нормальное функционирование электротехнического оборудования различного назначения;
  • обеспечить уровень влажности, нужный для реализации конкретного производственного процесса.

Как выбрать гигрометр

Чтобы выбрать подходящий гигрометр, определитесь, как его предстоит использовать. В быту отдают предпочтение недорогим механическим гигрометрам, тогда какна производстве эксплуатируются в основном электронные различных типов, ведь именно они дают наивысшую точность измерений.

Важно определиться, для чего прибор будет использоваться в первую очередь и насколько часто предстоит проводить измерения. Для использования в строительстве может понадобиться специализированный гигрометр для работы с определенной группой материалов, например, древесиной, а в других случаях подходящей окажется стандартная модель. Определите, что именно предстоит измерять, и оцените возможности различных гигрометров, представленных на рынке.

Значимым фактором являются и условия использования. Обратите внимание на то, в каком диапазоне температуры и влажности прибор будет давать корректные показания. В зависимости от особенностей производства может понадобиться гигрометр, функционирующий при крайне высоких или крайне низких температурах. Также следует учитывать погрешность изменений.

Имеет значение и то, как в дальнейшем будут обрабатываться полученные данные. В самом простом случае вам нужно просто однократно провести измерения, чтобы оценить влажность воздуха в помещении или микровлажность газовой смеси. Но стационарные гигрометры позволяют решать и более сложные задачи. С их помощью можно отслеживать изменение параметров, сигнализировать о достижении пороговых значений, а значит, более эффективно контролировать технологический процесс.

Не стоит забывать и об эргономических характеристиках прибора. Крупные цифры на дисплее должны быть контрастными и легко читаемыми. Возможно, вы предпочтете приобрести модель с подсветкой, чтобы без проблем считывать показания при любом уровне освещенности. Эргономика в особенности важна для переносных приборов: их корпус должен быть легким, таким, чтобы его было удобно держать в руке.

Профессиональный гигрометр - инструмент, имеющий широкое применение в различных отраслях промышленности. Он помогает контролировать влажность воздуха, обеспечивая безопасность людей и стабильное функционирование оборудования.



Инструкция по применению ВИТ-1 , ВИТ-2

Как пользоваться гигрометром психрометрическим ВИТ-1.

1. УКАЗАНИЕ МЕР БЕЗОПАСНОСТИ

1.1. При работе с гигрометром запрещается:
-подвергать гигрометр сотрясению и резким ударам как при монтаже, так и при эксплуатации;
-протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
-перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

1.2. При разрушении капилляров термометров термометрическая жидкость (толуол) удаляется с окружающих предметов горячей водой с любыми моющими средствами. Толуол токсичен, огнеопасен.

2. ПОДГОТОВКА К РАБОТЕ

2.1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.

       20150928_142843               20150928_142913

2.2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
2.3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.

* Внимание! Перед установкой питателя в рабочее положение смочите фитиль и резервуар «увлажнённого» термометра водой из питателя.
2.4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны
отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.

2.5. Психрометрическая таблица, установленная на основании гигрометра,

DSC_0012

действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Cкорость аспирации указана на таблице.

DSC_0014

Полная психрометрическая таблица для гигрометра исполнения ВИТ-1.

Psipho_00

2.6. Перед измерением относительной влажности желательно измерить скорость аспирации непосредственно под гигрометром.
Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Порядок проведения измерений – в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.

2.7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра.
Минимальное время выдержки гигрометра в измеряемой среде 30 мин.

3. ПОРЯДОК РАБОТЫ

3.1. Снимите показания по «сухому» и «увлажненному» термометрам. При снятии показаний глаз работающего должен находиться на уровне мениска жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
3.2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.

StrelaVit_06Пример расчёта относительной влажности психрометром ВИТ-1

3.3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по «сухому» и «увлажненному» термометрам. Поправки вводятся путем алгебраического сложения.
3.4. При отсутствии в паспорте поправок для произведенных отсчетов по «сухому» и «увлажненному» термометрам вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
3.5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по «сухому» термометру и разности температур по «сухому» и «увлажненному» термометрам.
3.6. При отсутствии в таблице полученной разности температур по «сухому» и «увлажненному» термометрам для определения влажности примените интерполирование.
При отсутствии в таблице температуры по «сухому» термометру для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по «сухому» термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по «сухому» термометру округляйте до ближайшего табличного значения по правилу арифметического округления.
3.7. Пример определения относительной влажности интерполированием:
3.7.1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.
3.7.2. При увеличении Тс – Тв на 0,5°С относительная влажность уменьшается на 4,0% поэтому увеличение Тс – Тв.на 0,1°С уменьшит
относительную влажность на 0,1х4,0/0,5 = 0,8%. 49,0 – 0,8 = 48,2%.
3.7.3. Принимаем относительную влажность = 48%.

Устройство и принцип действия гигрометра ВИТ-1 (видео)

Простой способ залить воду в питатель гигрометра психрометрического ВИТ-1, ВИТ-2 или ПБУ.

Все о инструкции по эксплуатации психометрического гигрометра ВИТ 2

Если воздух в доме слишком сухой или влажный, и от этого есть проблемы со здоровьем, начинает появляться плесень на стенах, гибнут комнатные растения, то гигрометр поможет. Ниже написано о том, что такое гигрометр, для чего он нужен, как им правильно пользоваться без вреда.

Что такое гигрометр и для чего он нужен

В помещениях часто бывает повышенная или пониженная влажность, которая может привести к неприятным последствиям. Гигрометр – это прибор для измерения влажности воздуха. С помощью него можно узнать, нормальная ли влажность в доме и отрегулировать её, если понадобится.

Гигрометр психрометрический ВИТ-2

Важно! Существует несколько видов гигрометров, имеющих разные характеристики и область применения.

Есть волосные гигрометры, самые простые в использовании, но имеющие много недостатков. Весовые гигрометры имеют сложный принцип работы, поэтому они неудобны для обычного пользователя, но такие приборы имеют высокую точность.

Существуют конденсационные, в них встроено зеркало, с помощью которого проводятся измерения. Также существуют психрометры, о них и пойдет речь.

У гигрометров широкая область использования. Они необходимы дома, чтобы установить комфортную влажность. Их используют в медицинских помещениях, кабинетах. Также существуют предметы, на которые влажность может влиять негативно. Такие предметы находятся, например, в музеях. Как правило, это древние предметы, останки организмов, поэтому в музеях без таких приборов не обойтись. Животные и растения тоже не могут существовать при слишком низкой или высокой влажности, поэтому гигрометры используются в сельском хозяйстве.

Появились эти приборы еще в 19 веке в Германии. Принцип работы остается до сих пор неизменным. В настоящее время меняют только внешний вид прибора, и пытаются довести его до максимально точных показаний.

Виды гигрометров

Назначение психрометров ВИТ-1, ВИТ-2

Такие психрометры определяют относительную влажность воздуха и температуру только в закрытых помещениях. Их можно и нужно установить в каждом доме, также они обязательно используются в больницах, чтобы не разводились микробы и поддерживалась нормальная и комфортная влажность.

Общее описание гигрометров ВИТ

Гигрометры ВИТ – это оборудование, которое нужно полностью погружать в измеряемые условия для получения показаний. Для начала измерений и получения точных результатов, нужно чтобы устройство находилось в среде, в которой измеряется влажность, не менее 30 минут.

Прибор представляет собой корпус из пластика, где с одной стороны расположены 2 термометра, а с другой – металлическая табличка. В этой таблице находятся значения, с помощью которых можно высчитать влажность воздуха.

Конструкция и принцип работы гигрометра

На основании находятся 2 спиртовых термометра, шкала температуры, таблица с показаниями влажности. Жидкость, которая находится внутри термометров, называется толуол – это ароматический спирт. Также имеется питатель, изготовленный из стекла, и стеклянный штатив. В питателе находится дистиллированная вода. Один термометр присоединен к стеклянному питателю, в воду которого опущен фитиль из ткани. Этот термометр является «увлажненным». Другой термометр называют «сухим». В основе измерений относительной влажности воздуха лежит разница показателей этих термометров. После того, как зафиксировали значения термометров, с помощью психрометрической таблицы определяют относительную влажность.

Строение гигрометра

Техническая документация

У прибора обязательно должен быть технический паспорт, в котором указаны основные данные:

  • как и где нужно использовать прибор;
  • таблица, где указаны характеристики устройства;
  • оборудование, входящее в комплект, с указанием артикулов каждого составляющего;
  • возможные поправки для каждого термометра;
  • условия, при которых выполняются гарантийные обязательства;
  • также в паспорте есть клеймо, которое ставят при первой проверке и отмечаются дальнейшие проверки. При проведении проверки руководствуются специальным ГОСТом, в котором указаны все условия, при которых может состояться проверка.

Почему нужно регулярно измерять влагу в помещениях

Многие задаются вопросом, для чего нужно измерять влажность в помещениях, ведь это не влияет ни на что. Но оказывается, такое мнение ошибочное, и делать это нужно обязательно. Если влажность воздуха не соответствует нормальным значениям, то может произойти ослабление иммунитета, появиться усталость. Слишком сухой воздух может привести к высыханию кожи, обезвоживанию организма. Больше всего страдают слизистые оболочки, потому что именно они напрямую контактируют с воздухом. Они могут покрыться микротрещинами, пересохнуть, открыть путь в наш организм вирусам и микробам.

Важно! Если концентрация влаги большая, то не работает механизм терморегуляции. Для охлаждения приходится использовать потоотделение.

Организм начинает работать интенсивнее, что приводит к перегреву. Если постоянно пребывать в помещениях с высокой влажностью, то организм меньше сопротивляется инфекциям, это может привести также к болезни почек, туберкулезу и многому другому. От избытка влажности на стенах в доме образуются грибки, плесень, которые заражают воздух вредоносными спорами. Поэтому очень важно поддерживать нормальную влажность в доме.

Последствия высокой влажности

Как пользоваться психрометрическим гигрометром

Ниже описаны правила пользования гигрометром ВИТ-2.

Для начала нужно все подготовить к работе. Прежде всего, нужно достать прибор из упаковки и убедиться в полной комплектации и целостности оборудования. Затем снимают питатель с основания и наливают туда дистиллированную воду. Устанавливают обратно. Далее нужно установить психрометр вертикально на высоте глаз человека, который производит все измерения. Нужно выбрать правильное место для установки прибора, где отсутствуют толчки, дополнительные устройства, выделяющие тепло или холод. Измерения влажности воздуха проводить нужно только после того, как окончательно установятся показания на термометрах.

Прибор ВИТ-2 гигрометр: инструкция

Теперь можно приступить к самим измерениям. Сначала надо зафиксировать значения термометров. Потом нужно выявить разницу температур. После этого можно приступить к работе с психрометрической таблицей. Нужно найти значение по термометру, который не соединен с питателем с водой, и разница показателей двух термометров на пересечении этих строк и будет относительной влажностью воздуха.

Принцип работы

Устройство гигрометр ВИТ-1: инструкция по эксплуатации

Так как гигрометры ВИТ имеют одинаковое строение и принцип работы, то руководство по применению аналогичное.

Гигрометр психрометрический ВИТ 2: инструкция по применению и техника безопасности

Техника безопасности:

  • нельзя подвергать психрометр сильным ударам, потому что в комплекте есть детали из хрупких материалов;
  • нельзя мыть шкалу термометров, психрометрические таблицы кислотой, химическими средствами, иначе они могут разъесть эти компоненты устройства;
  • запрещается сильно нагревать термометры. У каждого гигрометра есть своя максимально разрешённая температура. Гигрометр ВИТ-1 нельзя нагревать выше 45 градусов, ВИТ-2 – выше 60. Иначе резервуар может лопнуть из-за перегревания.

Важно! Удалить толуол с поверхностей предметов можно горячей водой и моющим средством.

Возможные неисправности и меры по их устранению

У любого прибора могут возникнуть поломки, гигрометр не исключение. Главное знать, как правильно устранить данную неисправность:

  • в гигрометре есть детали из стекла, которые легко повредить или разбить, поэтому нужно быть особенно аккуратными. Иначе придется заменять данную часть прибора;
  • если разрушился питатель, то его необходимо заменить. В комплект входит запасной питатель, который нужно зафиксировать пружиной, находящейся сзади основания. Если запасная часть отсутствует, то нужно приобрести новый, в соответствии с техническим паспортом, в котором прописаны все компоненты прибора;

Важно! Прежде чем установить новый питатель, требуется удалить старый и извлечь все остатки.

  • если появился разрыв жидкости в термометре, то нужно подогреть резервуар до нужной температуры, нельзя перегреть, иначе он может разрушиться.

Таким образом, гигрометр психрометрический – очень важное и нужное устройство. Если не измерять влагу в помещениях, то могут возникнуть многочисленные проблемы со здоровьем, в квартире может появиться грибок и плесень на стенах, ухудшится состояние домашних питомцев и комнатных растений. Психрометр достаточно дешёвый, но полезный инструмент, который должен быть в каждом помещении, для того чтобы хозяин спал спокойно в комфортной среде.

Что такое гигрометр? (с картинками)

Гигрометр - это прибор, используемый для измерения относительной влажности воздуха или количества невидимого водяного пара в данной среде. Они варьируются от простых устройств, таких как психрометр и гигрометр для волос, до более сложных деталей, таких как гигрометр с охлаждаемой зеркальной точкой росы, который использует температуру конденсации для измерения влажности. Современное электронное оборудование также может определять влажность, обнаруживая изменения электрического сопротивления и электрической емкости.В дополнение к метеорологическому использованию, гигрометры полезны в широком диапазоне применений, включая сауны, музеи, жилые помещения и промышленность HVAC.

One type of hygrometer uses hair, usually human, that is attached to levers inside the unit. Один тип гигрометра использует волосы, обычно человеческие, которые прикреплены к рычагам внутри устройства.

Психрометр состоит из двух термометров, один с сухой лампочкой, а другой с влажной, и использует испарительное охлаждение для измерения влажности. Когда влага испаряется из мокрой колбы, ее температура понижается, а относительная влажность вычисляется по разнице температур между термометрами с мокрой и сухой колбой с использованием психрометрической диаграммы.В простейшем влагомере, психрометре, использующем стропы, используется метод влажных / сухих шариков с термометрами, установленными на цепочке или веревке, качающейся в воздухе.

Hygrometers are often used in saunas. Гигрометры часто используются в саунах.

Гигрометр для конденсации или точки росы с охлажденным зеркалом является наиболее точным прибором из доступных. Электронная обратная связь контролирует температуру охлаждаемого зеркала на открытом воздухе, поддерживая динамическое равновесие между испарением и конденсацией на зеркале.Оптоэлектронный механизм обнаруживает конденсацию на поверхности зеркала и измеряет температуру точки росы или точку, в которой воздух становится настолько насыщенным, что он больше не может удерживать водяной пар и происходит конденсация.

Гигрометр для волос использует волосы под напряжением для измерения влажности.Когда относительная влажность увеличивается, волосы становятся длиннее, а когда они падают, волосы становятся короче. Этот инструмент использует пряди человеческого или конского волоса, прикрепленные к рычагам, которые увеличивают небольшие изменения в длине. Влагомер, состоящий из чернильной ручки и вращающегося цилиндра, регистрирует изменения влажности в течение дня. Гигрометры для волос не так точны, как их аналоги, и регистрируют значительные ошибки при очень высокой и очень низкой относительной влажности.

Электронные устройства измеряют влажность, используя материалы с электрическим сопротивлением, которое зависит от количества поглощенной влаги.Двумя наиболее распространенными являются емкостные и резистивные датчики. Емкостные датчики работают, измеряя изменения количества воды в воздухе, используя электрический сигнал между двумя пластинами. Резистивные датчики используют полимерную мембрану, которая регистрирует изменения проводимости при поглощении воды.

A psychrometer is a type if hygrometer that can be used to measure relative humidity. Психрометр - это тип гигрометра, который можно использовать для измерения относительной влажности.,

Психрометрические термины

Психрометрия - это наука об изучении термодинамических свойств влажного воздуха и их использовании для анализа условий и процессов во влажном воздухе.

Процессы кондиционирования воздуха могут быть определены с помощью психрометрических диаграмм и диаграмм Молье. Общие свойства в диаграммах включают

  • температура сухой колбы
  • температура влажной колбы
  • относительная влажность (RH)
  • коэффициент влажности
  • удельный объем
  • температура точки росы
  • энтальпия

По крайней мере, два известных свойства можно охарактеризовать воздух в пересечении линий собственности - точка состояния .С точкой пересечения, расположенной на диаграмме или диаграмме, другие свойства могут быть прочитаны напрямую.

Пример - Психрометрическая диаграмма

Psychrometric chart

Температура сухой колбы - T дБ

Температура сухой колбы, , обычно называемая , температура воздуха , это свойство воздуха, которое является наиболее обычно используется. Люди, относящиеся к температуре воздуха, обычно относящиеся к температуре сухой колбы.

Температура сухой колбы - T db - может быть измерена с помощью обычного термометра.С помощью температуры сухого термометра можно определить содержание теплосодержания в воздухе вдоль нижней оси психрометрической диаграммы. Вертикальные линии, идущие вверх от этой оси, являются линиями постоянной температуры.

Температура влажной колбы - T wb

Температура влажной колбы связана с влажностью воздуха.

Влажная колба Температура может быть измерена с помощью термометра, у которого колба покрыта увлажненной водой повязкой с воздухом, протекающим по термометру.

Температура влажной колбы всегда ниже температуры сухой колбы с относительной влажностью воздуха менее 100%. Температура влажной колбы и температура сухой колбы будут идентичны 100% относительной влажности воздуха (воздух находится на линии насыщения).

На графике линии температуры мокрой колбы немного наклонены вверх влево, а температура измеряется на линии насыщения.

Относительная влажность - Относительная влажность

Относительная влажность - это отношение массы содержания водяного пара во влажном воздухе - м Вт - к максимально возможной массе пара - м макс. - при фактическом давлении и температуре.Относительная влажность также может быть выражена как отношение давления водяного пара - p w , к давлению водяного пара насыщенного воздуха при той же температуре - p w s .

Относительная влажность выражается в процентах.

Влагоемкость воздуха увеличивается с ростом температуры воздуха. На практике относительная влажность будет указывать уровень влажности воздуха по сравнению с максимальной влагоудерживающей способностью воздуха при насыщении.

Примечание! Влагоемкость воздуха резко увеличивается с температурой! - важно для процессов сушки.

Линии относительной влажности на психрометрической диаграмме - это кривые линии, которые движутся вверх вправо. Линия, представляющая насыщенный воздух, где относительная влажность - RH составляет 100% - является самой верхней кривой на графике.

Температура точки росы - T дп

Точка росы - это температура, при которой водяной пар начинает конденсироваться в воздухе - температура, при которой воздух становится полностью насыщенным.Выше этой температуры влага остается в воздухе.

Температуру точки росы можно прочитать в психрометрических диаграммах, следуя горизонтальной линии от точки состояния до линии насыщения. Температура точки росы представлена ​​вдоль линии относительной влажности 100%.

Удельный объем влажного воздуха - v

Удельный объем представляет собой пространство, занимаемое единицей массы сухого воздуха ( футов 3 / фунт, м 3 / кг ).Удельный объем указан вдоль нижней оси психрометрической диаграммы с линиями постоянного объема, наклоненными вверх влево.

Влажность и влажность - x

Влажность и Влажность - это количество водяного пара по массе в сухом воздухе.

Содержание влаги в воздухе выражается в виде веса водяного пара на единицу веса сухого воздуха ( фунт х3O / фунт воздух , кг х3О / кг воздух ).

Отношение влажности указано вдоль правой оси в психрометрических диаграммах.

Энтальпия - ч

Энтальпия - это мера общей тепловой энергии в воздухе.

Энергосодержание выражается в энергии на единицу веса воздуха ( БТЕ / фунт воздуха , Дж / кг воздуха ).

Энтальпия на психрометрической диаграмме может считывать, где соответствующая линия с влажной колбой пересекает диагональную шкалу над кривой насыщения.

Воздух с таким же количеством энергии может быть либо более сухим горячим воздухом (более высокая чувствительная теплота), либо более холодным увлажняющим воздухом (более высокая скрытая теплота).

Статья о психрометре от The Free Dictionary

- прибор для измерения влажности и температуры воздуха. Психрометр состоит из термометра с сухой колбой и термометра с влажной колбой. Термометр с сухой колбой показывает температуру воздуха, а термометр с влажной колбой, колба которой обмотана влажным кембриком, показывает температуру, которая зависит от степени испарения с поверхности его колбы. Поскольку при испарении используется тепло, чем суше воздух, влажность которого измеряется, тем ниже показания термометра с влажной колбой.

Давление паров или относительную влажность определяют по показаниям термометров с сухим и влажным термометром с помощью психрометрической таблицы, диаграмм выравнивания или правил скольжения, полученных из психрометрической формулы. Для температур ниже - 5 ° C, где влажность воздуха очень низкая, психрометр не дает надежных результатов. В этих условиях предпочтительным является волосяной гигрометр.

Психрометры с метеостанцией, аспирацией и дистанционной регистрацией являются основными типами психрометров.На метеостанции

Рисунок 1 . Психрометр аспирации: (1) термометры, (2) вентилятор и (3) радиационные экраны

, психрометр

, термометры прикреплены к специальной раме в укрытии от непогоды. Недостатком психрометра этого типа является зависимость показаний термометра с мокрой лампой от скорости воздушного потока на станции. В аспирационном психрометре (рис. 1) термометры помещены в специальный держатель, который защищает их от повреждений и согревающего воздействия прямых солнечных лучей; Вентилятор используется для вентиляции мокрой колбы исследуемым воздухом с постоянной скоростью около 2 м / с.При температуре воздуха выше нуля аспирационный психрометр является наиболее надежным прибором для измерения влажности и температуры воздуха. Психрометр для дистанционной записи использует термометры сопротивления, термисторы и термопары.

СПРАВОЧНИК

Стернзат, М. С. Метеорологические приборы и наблюдения . Ленинград, 1968.

.

Гигрометр | метеорологический инструмент | Britannica

Гигрометр , прибор, используемый в метеорологии для измерения влажности или количества водяного пара в воздухе. Несколько основных типов гигрометров используются для измерения влажности.

гигрометр гигрометр. © Джой Браун / Shutterstock.com

Британика Викторина

Электроника и гаджеты Викторина

Когда компакт-диск впервые появился на рынке?

В механических гигрометрах используется принцип, согласно которому органические вещества (особенно более мелкие вещества, такие как кожа человека и волосы человека) сокращаются и расширяются в зависимости от влажности.Сокращение и расширение элемента волос в механическом гигрометре заставляет пружину перемещать иглу на циферблате.

Электрические гигрометры измеряют изменение электрического сопротивления тонкого слоя хлорида лития или полупроводникового устройства при изменении влажности. Другие гигрометры чувствуют изменения в весе, объеме или прозрачности различных веществ, которые реагируют на влажность.

Гигрометры точки росы обычно состоят из полированного металлического зеркала, которое охлаждается при постоянном давлении и постоянном содержании пара, пока на нем не начнет конденсироваться влага.Температура металла, при которой начинается конденсация, является точкой росы.

Получите эксклюзивный доступ к контенту из нашего первого издания 1768 года с вашей подпиской. Подпишитесь сегодня

Психрометр ( кв. В. ) представляет собой гигрометр, в котором используются два термометра - один с влажной колбой и одна с сухой колбой - для определения влажности посредством испарения. Смачиваемая ткань оборачивает термометр с влажной колбой на увеличенном конце. При быстром вращении обоих термометров или продувке воздуха над лампами температура термометра с влажной колбой ниже, чем у термометра с сухой лампой.Разница в температуре между термометрами с влажной и сухой колбой может использоваться для расчета количества водяного пара в воздухе.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
