Гигрометр психрометрический принцип работы: Психрометр: устройство, принцип работы, типы, основные отличия от гигрометра

Помимо вышеуказанных типов существуют также керамические, механические, электрические, конденсационные и другие гигрометры.

Качество измерительного прибора

Для определения качества измерительных приборов важно учесть следующие характеристики:
– постоянную величину прибора;
– пределы погрешностей;
– чувствительность прибора;
– точность прибора и используемой шкалы;
– диапазон показаний.

Лабораторное оборудование выгодно и качественно от компании “Prime Chemicals Group”!

Широкий ассортимент лабораторного оборудования по низким ценам предлагает компания “Prime Chemicals Group”. Весь товар отвечают знаку качества и прошел тщательную проверку на заводе-изготовителе.

«Прайм Кемикалс Групп» – Ваш надежный помощник в сфере лабораторного оборудования!

краткая характеристика и принцип работы

Влажность – один из основных параметров окружающей среды, оказывающих влияние на хранение и переработку различных видов сырья и готовой продукции . Поэтому измерение влажности воздуха является незаменимым процессом на производстве. В настоящее время многие врачи рекомендуют следить за степенью влажности воздуха и дома, так как показания влажности отражаются и на самочувствии человека, особенно маленьких детей. Рекомендуется поддержание этого параметра в помещении на уровне 50-70%. Для определения влажности воздуха используют специальный прибор – гигрометр или, как его еще называют, влагомер.

Гигрометры бывают разных типов, которые отличаются принципом действия. Различают абсолютные, волосяные гигрометры и гигрометры психрометрические. Также существуют приборы, действие которых основано на определении точки росы. Основным и наиболее часто применяемым является гигрометр психрометрический. Он позволяет измерять не только уровень влажности, но и температуру. Гигрометр психрометрический позволяет определить относительную влажность воздуха в процентах. Он представляет собой основание, на котором находится шкала с делениями и закреплены два капилляра. Основание одного из капилляров обмотано матерчатым фитилем, конец которого опущен в стеклянную колбу. В колбу перед определением влажности наливают воды. Шкала гигрометра проградуирована в градусах Цельсия. Измерение основывается на разности температур воздуха, показываемых «сухим» и «влажным» капилляром. Каждый гигрометр психрометрический оснащен также таблицей, с помощью которой из разности показаний температуры определяют относительную влажность воздуха.

Для измерения влажности воздуха гигрометр психрометрический следует установить в вертикальном положении на уровне глаз в таком месте, чтобы его показания были более всего точны, то есть, чтобы вблизи не было источников тепла или вибрирующих частей. В колбу необходимо налить воды. Нужно следить, чтобы фитиль не соприкасался со стенками колбы. Затем необходимо подождать, пока установится разность температур, это займет более тридцати минут. При использовании гигрометра необходимо быть осторожным, так как капилляры выполнены из тонкого стекла и могут разбиться.

Наиболее часто применяется гигрометр психрометрический ВИТ-2. Его корпус выполнен из пластика. А в качестве жидкости внутри капилляров находится толуол. Диапазон измерения влажности составляет 20 – 90 %, а температуры 20 – 40⁰С. Этот гигрометр имеет невысокую стоимость, простоту измерений, широкий охват значений влажности воздуха – это и определяет его распространенность. Для измерения влажности при более низких температурах используют гигрометр ВИТ-1. Он позволяет проводить определения в диапазоне температур от 5 до 25⁰С.

Гигрометр – необходимый прибор не только на производстве, но и в жилых помещениях, так как влажность воздуха должна находится в пределах нормы, ведь излишняя сухость воздуха отрицательно сказывается на состоянии слизистых оболочек, кожи, а также способствует повышению уровня пыли, что может вызвать сильные аллергические реакции.

Психрометр Августа: описание и принцип работы

Психрометр: устройство, принцип работы, типы, основные отличия от гигрометра. Полезные статьи – поставщик лабораторного оборудования Аналит Прибор.

Устройство

Основу психрометра Августа составляют два одинаковых термометра, наполненные спиртом или ртутью. Как правило, расстояние между ними составляет около 5 см. Один термометр носит название сухого, а второй – мокрого. Первый представляет собой обычный термометр без сторонних приспособлений, а второй оборачивается слоем тканевой материи в виде ленты, конец которой опускается в резервуар с водой. Вода, которой наполняют этот резервуар, является дистиллированной, реже – просто кипячёной. Если же вода будет взята из-под крана, то ее соли вскоре забьют капилляры ткани, что помешает последней смачивать термометр. Вся установка крепится на штатив и помещается в колбу или метеорологическую будку.

Применение психрометрического метода измерения в промышленности

Существует множество различных методов измерения относительной влажности воздуха. И наряду с такими современными методами, как конденсационный («зеркало точки росы») или емкостной, по прежнему не теряет актуальности психрометрический метод измерения, благодаря своей простоте и доступности. Зачастую психрометры можно увидеть на стенах квартир или офисов (см. рисунок 1).

Рисунок 1 — Внешний вид психрометра Августа

Любой человек может по показаниям двух термометров и психрометрической таблице, изображенной на его корпусе, определить относительную влажность окружающего воздуха с приемлемой для бытового измерителя влажности точностью. Но какие есть особенности у данного метода измерения и насколько он применим в качестве промышленного гигрометра?

Психрометр – устройство, принцип работы

Влажность воздуха в квартире — один из основных показателей домашнего микроклимата. Слишком высокое или низкое содержание влаги в воздухе может доставить дискомфорт и негативно сказаться на самочувствии.

• Психрометр – устройство, принцип работы
• Принцип работы психрометра

Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Без специальной аппаратуры определить относительный точный уровень влажности воздуха сложно. Однако не соответствующую норме концентрацию влаги можно определить по сухости кожи и слизистых или скоплению конденсата (точка росы) на окнах и зеркальных поверхностях.

Относительная влажность — содержание водяного пара в воздухе и его взаимодействие с температурой воздуха.

Прибор для измерения влажности воздуха называется гигрометр.

Гигрометр бывает нескольких видов:

• волосяной,
• пленочный,
• весовой,
• конденсационный,
• психрометрический,
• электронный.

Психрометрический гигрометр

Психрометр основан на взаимодействии между собой «сухого» и «влажного» термометров. В приборе установлены два градусника с подкрашенными жидкостями (красного и синего цветов). Одна из этих трубок обмотана хлопчатобумажной тканью, конец которой погружен в резервуар с раствором. Ткань намокает, а затем влага начинает испаряться, тем самым охлаждая «влажный» термометр. Чем ниже влажность воздуха в помещении, тем ниже будут показания термометра.

Чтобы высчитать процент влажности воздуха на психрометре, следует в таблице на приборе найти значение температуры воздуха согласно показаниям градусника и найти разницу значений на пересечении показателей.

Психрометры бывают нескольких видов:

• стационарный. Включает два градусника (сухой и влажный). Работает по принципу, описанному выше. Процент влажности воздуха рассчитывается по таблице.
• аспирационный. От стационарного отличается лишь наличием специального вентилятора, который служит для обдува термометров поступающим потоком воздуха, тем самым ускоряя процесс измерения влажности воздуха.
• дистанционный. Этот психрометр бывает двух видов: манометрическим и электрическим. Вместо ртутных или спиртовых градусников имеет кремниевые датчики. Однако, как и в первых двух случаях, один из датчиков остается сухим, второй — влажным.

Работа психрометра основана на степени охлаждения испарением резервуара «смоченного» термометра при балансе теплообмена и зависящей от количества влаги в вентилируемом потоке воздуха постоянной скорости.

По температуре «смоченного» термометра и температуре воздуха определяют относительную влажность.

Психрометр состоит из двух основных частей – головки 1 и термодержателя 3 (рис. 1).

Внутри головки располагается аспирационное устройство, состоящее из заводного механизма, ключа 2 и вентилятора для психрометра МВ-4-2М; в психрометре М-34-М используется электродвигатель с вентилятором, подключаемый к сети переменного тока напряжением 220 В.

На термодержателе 3 установлены термометры 4, один из которых «смоченный», а другой служит для измерения температуры воздуха.

Термометры защищены от воздействия солнечной радиации как сбоку – планками 5, так и снизу – трубочками 6.

В нижней части термодержателя расположено устройство для регулирования скорости аспирации. Оно состоит из клапана 8, имеющего форму конуса и подпружиненного винта 7. При повороте винта перекрывается определенная часть сечения трубки 9, что приводит к изменению скорости аспирации.

Регулировка скорости до заданной величины проводится на заводе и при необходимости в бюро поверки.

Описание устройства и вычисление влажности

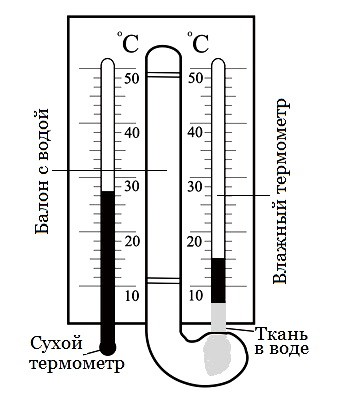

Психрометр, как устройство в комплексе, представляет собой два градусника. Один из них взаимодействует своей чувствительной частью с воздушной средой напрямую, второй через смоченную жидкостью ткань. По разнице показаний между ними, используя формулу или специализированную таблицу и получают текущее значение относительной или абсолютной влажности воздуха. Аспирационный психрометр, отличается от классического, защитой обоих градусников и их чувствительных частей от переменного движения воздушных масс. С настоящей целью, измерители температуры накрыты пустотелыми стеклянными трубками, свободными для доступа воздуха понизу и соединенными в единый узел поверху. В получившееся закрытое внутреннее пространство, вентилятором или компрессором, нагнетается атмосферный воздух с постоянной скоростью 2 м/с (согласно стандарту).

Для определения значения абсолютной влажности, берут за основу информацию с сухого градусника t1, влажного t2 и текущее атмосферное давление B. Далее применяют формулу:

Вместо вычислений, чтобы получить относительную влажность в %, сравнивают показания аспирационного психрометра с соответствующим в специализированной таблице. Каждое из полученных значений от измерителя, соответствует определенному проценту количества водяных паров в атмосфере.

Погрешность к результату из таблицы и реальному состоянию атмосферы, не превышает и одного процента.

Что такое влажность воздуха

Влажность воздуха — это показатель содержания водяного пара в воздухе. Влажность домашнего воздуха меняется в зависимости от погодных условий и процессов жизнедеятельности людей.

Понижение влажности в помещении может произойти из-за чрезмерного использования обогревательных приборов или кондиционера. Приготовление еды без вытяжки или качественной вентиляции, сушка белья в в доме, повышенная влажность на улице приводят к высокому уровню влажности в квартире.

Сухой воздух в помещении способен вызвать усыхание мебели и отделочных материалов, увядание растений, сухость кожи и слизистых оболочек. Нередко сухой воздух приводит к аллергическим реакциям и развитию простудных заболеваний.

Слишком влажный воздух также может испортить мебель и отделочные материалы, поспособствовать развитию грибка на стенах и снижению иммунитета у человека. В квартире может появиться неприятный запах сырости.

Как пользоваться психрометрической таблицей

Для определения уровня влажности на основании данных психрометра нужна специальная психометрическая таблица. В первом столбце таблицы в ˚С показано температуру сухого термометра. В первой строке – разницу между показателями температур обеих термометров. Относительная влажность воздуха вычисляется на пересечении результата первого столбца и первой строки психометрической таблицы.

Где применяются психрометры

Повсеместно психрометры используются на метеорологических станциях при ежедневном контроле погоды.

Во многих отраслях промышленности психрометры позволяют контролировать влажность воздуха в складских помещениях, для профилактики порчи товарных и прочих запасов от сырости. Незаменимы они в теплицах, животноводческих фермах и птицефабриках. В инкубаторах при слишком низкой влажности воздуха цыплята будут не способны вылупиться из яиц. При слишком высокой влажности воздуха зерно в складах начинает отсыревать, а потом «гореть», зародыши семян от этого гибнут. Семенной материал и продовольственное зерно становится непригодным к употреблению, даже животными.

В жилых помещениях желательно контролировать влажность воздуха для профилактики иссушения слизистых оболочек и кожи. Это ведет к разрушению защитного барьера и «открытию ворот» для различных инфекций. Оптимальная влажность воздуха в жилых помещениях составляет 40-60 процентов. Если она ниже нормы, то люди страдают от пересушенных слизистых оболочек и кожи, часто болеют ОРЗ. Если же влажность воздуха выше нормы, то ткани и мебель начинают отсыревать, размножается плесень и прочее аллергены, одежда портится. Вот почему психрометр должен быть в каждом доме.

Опасность сухого воздуха

Проблема сухого воздуха особенно актуальна в жаркое время года, когда температура окружающей среды значительно поднимается. Это приводит к тому, что пыль, пыльца растений, шерсть животных и другие аллергены легко перемещаются по комнатам и не оседают на предметах мебели. Таким образом, им легче попасть в человеческий организм через дыхательные пути и вызвать нешуточную реакцию. Особенно это опасно для маленьких детей.

Помимо этого, сухой воздух становится причиной пересыхания слизистых оболочек дыхательных путей, из-за чего органы становятся уязвимыми к действию микробов. Работать в помещении с сухим воздухом сложно, даже очень работоспособному человеку, так как организм быстро устает. Человек постоянно испытывает чувство сонливости. Повышенное статическое электричество – также характерное явление в таких помещениях.

См. также

• Абсолютная влажность
• Насыщенный пар
• Относительная влажность
• Точка росы

Достоинства и недостатки

Психрометр Августа обладает рядом недостатков, о которых нельзя не сказать.

1. Необходимость периодически менять ткань, так как со временем она теряет свою гигроскопичность.
2. Психрометр Августа подвержен влиянию ветров. Непостоянство движения воздушных потоков вокруг термометров может привести к искажению результатов замеров.
3. Подверженность тепловому излучению. Не только воздушные потоки влияют на показания термометров, но и тепловое излучение других предметов, находящихся неподалеку от прибора.
4. Хрупкость. С приборами, оснащенными ртутными термометрами, обязательно нужно обращаться аккуратно.

Ряд преимуществ устройства:

1. Доступная цена. Так как данный прибор не требует больших затрат при производстве, то и стоимость у него вполне доступная.
2. Возможность приобрести практически повсеместно. Сейчас психрометр можно купить даже в некоторых супермаркетах.
3. Простота конструкции. Благодаря ей измерение влажности воздуха становится проще, нежели другими приборами.

Примечания

1. ↑ РМГ 75-2014. Измерения влажности веществ. Термины и определения, 2015, с. 6-7.
2. ↑ Бармасов А. В., Холмогоров В. Е., Курс общей физики для природопользователей. Молекулярная физика и термодинамика, 2009, с. 427.
3. ↑ Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 214—216.
4. ↑ РМГ 75-2014. Измерения влажности веществ. Термины и определения, 2015, с. 7.
5. ↑ 1 2 3 Кочиш И. И. и др., Практикум по зоогигиене, 2015, с. 21.
6. ↑ 1 2 Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 23.
7. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 318.
8. ↑ 1 2 3 Бэр Г. Д., Техническая термодинамика, 1977, с. 266.
9. ↑ 1 2 Алешкевич В. А., Молекулярная физика, 2016, с. 168.
10. ↑ Бэр Г. Д., Техническая термодинамика, 1977, с. 265.
11. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 314.
12. ↑ Алабовский А. Н., Недужий И. А., Техническая термодинамика и теплопередача, 1990, с. 75.
13. ↑ Александров Н. Е. и др., Основы теории тепловых процессов и машин, ч. 1, 2012, с. 422.
14. ↑ Алабовский А. Н., Недужий И. А., Техническая термодинамика и теплопередача, 1990, с. 76.
15. ↑ 1 2 Мякишев Г. Я. и др., Физика. 10 класс. Базовый уровень, 2014, с. 233.
16. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 318, 336.
17. ↑ 1 2 3 Медведский В. А., Гигиена животных, 2005, с. 22.
18. ↑ 1 2 3 Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 214.
19. ↑ Губернский Ю. Д., Орлова Н. С. Психрометр / Большая Медицинская Энциклопедия в 30 томах, 3-е изд., 1983, т. 21.
20. ↑ Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 25.
21. ↑ Плотность насыщенного водяного пара при различных температурах.
22. ↑ Давление и плотность насыщенного водяного пара.
23. ↑ Зеленцов Д. В., Техническая термодинамика, 2012, с. 4.
24. ↑ Новиков И. И., Термодинамика, 2009, с. 13.
25. ↑ Мурзаков В. В., Основы технической термодинамики, 1973, с. 13.
26. ↑ Вукалович М. П., Новиков И. И., Термодинамика, 1972, с. 13.
27. ↑ Абсолютная влажность воздуха и относительная влажность воздуха. Для насыщенного пара полагают φ = 100 {displaystyle varphi =100}  %.
28. ↑ Калькулятор: Таблица свойств насыщенного пара по температуре. Давление в mmHg abs, удельный объём в m3/kg.
29. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 315.
30. ↑ Arden L. Buck. New equations for computing vapor pressure and enhancement factor. American Meteorological Society (1981).
31. ↑ Перевод относительной влажности в абсолютную.
32. ↑ Абсолютная влажность воздуха и относительная влажность воздуха. Для насыщенного пара полагают φ = 100 {displaystyle varphi =100}  %.
33. ↑ Определение точки росы.
34. ↑ 1 2 3 Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 17.
35. ↑ Кочиш И. И. и др., Практикум по зоогигиене, 2015, с. 19.
36. ↑ Бухарова Г. Д., Молекулярная физика и термодинамика, 2017, с. 89.
37. ↑ 1 2 Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 215.
38. ↑ Психрометрическая таблица.
39. ↑ Психрометрическая диаграмма для статического психрометра Августа и барометрического давления 745 мм рт. ст.
40. ↑ Психрометрическая номограмма для спокойного воздуха.
41. ↑ Определение влажности воздуха психрометрическим методом. Онлайн-калькулятор.
42. ↑ Блюдов В. П. и др., Общая теплотехника, 1952, с. 68.
43. ↑ Медведский В. А., Гигиена животных, 2005, с. 24.
44. ↑ 1 2 Что такое психрометры — Большая медицинская энциклопедия (рус.). bigmeden.ru (09 января 2011). Архивировано 8 февраля 2012 года.
45. ↑ Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 16.
46. ↑ 1 2 Медведский В. А., Гигиена животных, 2005, с. 28.
47. ↑ Определение относительной влажности воздуха по показаниям психрометра Ассмана.
48. ↑ График для определения относительной влажности воздуха с помощью психрометра Ассмана (вертикальная линия — температура сухого термометра, косая линия — температура влажного термометра).
49. ↑ Психрометрическая номограмма для скорости воздуха 5 м/с.
50. ↑ Номограмма для определения относительной влажности воздуха по показаниям психрометра Ассмана.
51. ↑ Psychrometric formulae for the Assmann psychrometer / WMO Guide to Meteorological Instruments and Methods of Observation (WMO-No. 8, the CIMO Guide, 2014 edition, Updated in 2017), p. 163.

Отличие от психрометра Ассмана

Отличительной особенностью психрометра Ассмана от Августа является высокая точность измерений. Это возможно благодаря следующим аспектам.

1. В приборе Ассмана используются только ртутные термометры, в то время как в аналоге Августа могут использоваться и спиртовые. Ртуть способна равномерно менять свой объем при нагревании или охлаждении, чего не скажешь, к примеру, о воде.
2. Термометры в приборе Ассмана помещаются в особые никелированные оправы. Они сводят к минимуму влияние теплового излучения на термометры. В устройстве Августа термометры просто крепятся к штативу.
3. Психрометр Ассмана лучше использовать, если температура окружающей среды больше нуля. При отрицательных температурах предпочтение следует отдать психрометру Августа.
4. Также стоит отметить и разницу в объемах двух приборов. Стационарный психрометр Августа обычно существенно больше психрометра Ассмана.

О психрометре Августа смотрите далее.

Психрометр Августа и аспирационный психрометр Ассмана — Мегаобучалка

Лабораторная работа 1

Тема: «ОПРЕДЕЛЕНИЕ ПАРАМЕТРОВ МИКРОКЛИМАТА НА ПРОИЗВОДСТВЕ»

Цель занятия: изучить приборы, используемые для измерения относительной влажности воздуха; приобрести навыки использования методики измерения и определения относительной влажности воздуха в торговых организациях.

ОПРЕДЕЛЕНИЕ ОТНОСИТЕЛЬНОЙ ВЛАЖНОСТИ ВОЗДУХА В ПОМЕЩЕНИЯХ.

Изучите устройство приборов, используемых для измерения относительной влажности воздуха в помещениях, а также методику измерения относительной влажности с помощью этих приборов. Проведите измерения фактической относительной влажности воздуха в помещении и сравните их с нормативом, сделайте выводы.

Методические указания по выполнению задания

Для измерения относительной влажности воздуха в помещениях используются психрометры и гигрометры.

Работу в аудитории необходимо провести с помощью психрометра Ассмана и гигрометра психометрического типа ВИТ.

Гигрометр психрометрический, психрометр ВИТ-1, ВИТ-2

Назначение прибора: Измерение относительной влажности и температуры воздуха в помещении.

Принцип действия:

Основан на зависимости между влажностью воздуха и психометрической разностью – разностью показаний “сухого” и “увлажненного” термометров, находящихся в термодинамическом равновесии с окружающей средой.

Описание: Диапазон измерения относительной влажности – 20…90%

Температурный диапазон измерения влажности – 5…25°С и 15…40°С

Дипазон измерения температуры – 0…25°С и 15…40°С

Цена деления шкал термометров – 0,2°

Абсолютная погрешность термометров – +-0,2гр.

Устройство данных приборов и методика проведения измерения относительной влажности воздуха приводятся ниже.

Психрометр Ассмана

Психрометр Августа и аспирационный психрометр Ассмана.

Прибор состоит из двух ртутных термометров и вентилятора с пружинным (часовым) механизмом. Ртутный шарик одного из термометров покрыт тонкой гигроскопической тканью, которая перед опытом пропитывается дистиллированной водой. Этот термометр называется «влажным», а другой – «сухим». «Влажный» термометр показывает более низкую температуру, так как при испарении воды ртуть охлаждается. Чем суше воздух, тем интенсивнее происходит испарение и тем больше тепла отнимается от «влажного» термометра. Ртутные термометры заключены в металлическую оправу, шарики термометров находятся в двойных металлических гильзах. В головке прибора помещается вентилятор с часовым механизмом. Вентилятор, через трубку, находящуюся между двумя термометрами, прогоняет воздух около ртутных шариков термометров с постоянной скоростью. Относительная влажность воздуха определяется по разности показаний «сухого» и «влажного» термометров с учетом данных психрометрической таблицы (табл. 1).

Измерения относительной влажности воздуха проводите в аудитории. Результаты измерений и расчетов заносите в табл. 2.

Вывод:

Проведенные иследования показали что относительная влажность воздуха в наблюдаемом объекте (помещении) имеет отклонение от нормы:

В одной части помещения воздух излишне сухой, а в другой излишне влажный.

Методика измерения относительной влажности воздуха

Часовой механизм вентилятора психрометра Ассмана заводят до отказа и по истечении 4-5 минут работы вентилятора снимают показания «сухого» и «влажного» термометров, которые заносятся в графы 3 и 4 таблицы 2. Рассчитывается разность показаний «сухого» и «влажного» термометров (гр.5). Затем по психрометрической таблице определяется величина относительной влажности воздуха в %, которая будет получена на пересечении строк температуры по «влажному» термометру и разности температур по «сухому» и «влажному» термометрам. Её значения записывается в графу 6 табл.2.

Полученные результаты фактической относительной влажности воздуха сопоставляются с её нормативами согласно санитарным нормам (графа 7 табл. 2), а затем определяются отклонения (графа 8 табл.2). Исходя из этого, необходимо сделать заключение о соответствии относительной влажности воздуха установленным нормативам. Если установлены большие отклонения фактической относительной влажности воздуха от норматива, следует определить меры по её регулированию.

Примечание. В помещениях торговых организаций норматив относительной влажности согласно санитарным нормам установлен в пределах 55-70%. Для учебных аудиторий норматив относительной влажности воздуха должен составлять 60-70%.

Задание №2

Гигрометр-психрометр ВИТ – что это такое и для чего используется?

✅ Подходящий микроклимат важен не только для хорошего самочувствия, это строгое условия для корректной работы оборудования, обязательная норма для работы лаборатории или любого участка на производстве или офисе.

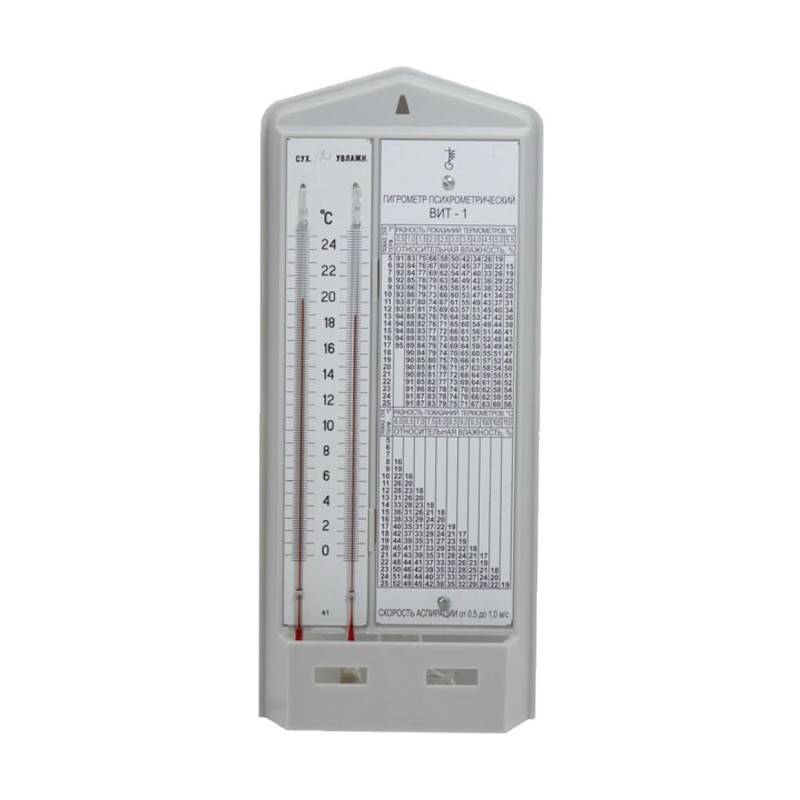

Гигрометр Психрометрический ВИТ-1

Паспорт Гигрометр Психрометрический ВИТ-1

Принцип действия[править | править код]

Испарение воды приводит к её охлаждению, тем большему, чем меньше влажность воздуха, контактирующего с водой. По разнице температур воздуха (называемой в психрометрии температурой сухого термометра) и поверхностного слоя воды (называемой температурой влажного термометра, или температурой смоченного термометра[2], или температурой мокрого термометра[3]) можно определить влажность воздуха. При этом приходится учитывать то обстоятельство, что испарившаяся влага остаётся в окрестностях датчика температуры (например, колбы влажного жидкостного термометра), локально увеличивая там влажность воздуха. Для устранения этого эффекта при измерении влажности применяют аспирацию, обдувая термометры анализируемым газом (воздухом)[4].

Относительная влажность воздуха φ {displaystyle varphi } , %, отражает степень насыщения воздуха парами воды и равна по определению[5][6][7][8]

φ ≡ 100 d d s {displaystyle varphi equiv 100{frac {d}{d_{s}}}} ,

где d {displaystyle d} — абсолютная влажность воздуха (парциальная плотность водяного пара во влажном воздухе[9][10], массовая концентрация водяных паров в воздухе[11][12]) при температуре сухого термометра t {displaystyle t} ; d s {displaystyle d_{s}} — наибольшая достижимая абсолютная влажность воздуха, то есть плотность насыщенного водяного пара при температуре t {displaystyle t} [8].

Рассматривая водяной пар как идеальный газ, отношение плотностей можно заменить отношением давлений[9][13][14] и получить часто используемую приближённую формулу, с практической точки зрения эквивалентную предыдущей[15][16][8]:

φ = 100 P P s {displaystyle varphi =100{frac {P}{P_{s}}}} ,

в которой P {displaystyle P} — парциальное давление паров воды в воздухе при температуре t {displaystyle t} ; P s {displaystyle P_{s}} — давление насыщенного водяного пара при этой температуре. Значение относительной влажности может изменяться от 0 для сухого воздуха до 100 % для насыщенного влагой воздуха.

Для вычисления абсолютной влажности воздуха используют формулу Реньо[6]

d = d w − α ⋅ B ( t − t w ) {displaystyle d=d_{w}-alpha cdot Bleft(t-t_{w}right)} ,

из которой следует выражение для относительной влажности воздуха с температурой t {displaystyle t} :

φ = 100 ( d w d s − α ⋅ B t − t w d s ) {displaystyle varphi =100left({frac {d_{w}}{d_{s}}}-alpha cdot B{frac {t-t_{w}}{d_{s}}}right)} .

Здесь t {displaystyle t} и t w {displaystyle t_{w}} — температуры соответственно сухого и влажного термометров, °С; d s {displaystyle d_{s}} — плотность насыщенного водяного пара при температуре сухого термометра, г/м3; d w {displaystyle d_{w}} — плотность насыщенного водяного пара при температуре влажного термометра, г/м3; B {displaystyle B} — атмосферное давление, мм рт. ст.; α {displaystyle alpha } — психрометрический коэффициент, равный 0,00128 для неподвижного воздуха, 0,0011 для подвижного воздуха и 0,00074 для свободной атмосферы[17]. Зависимость психрометрического коэффициента α {displaystyle alpha } от скорости движения воздуха v {displaystyle v} , м/c, даёт формула Зворыкина[18]:

α = 10 − 6 ( 593.{-6}left(593.1+{frac {135.1}{sqrt {v}}}+{frac {48}{v}}right)} .

Поскольку температура датчика влажного термометра меньше температуры окружающего воздуха, то возле него имеет место небольшое локальное движение воздуха ( v ≠ 0 {displaystyle vneq 0} ) и психрометрический коэффициент не обращается в бесконечность, как это следует из формулы Зворыкина для v = 0 {displaystyle v=0} , а равен указанной выше конечной величине[18].

Численное значение психрометрического коэффициента зависит от выбора единиц измерения давления, поэтому в данной статье единообразия ради пришлось повсеместно применить внесистемную единицу измерения давления — мм рт. ст., использованную в тех источниках, откуда заимствованы значения α {displaystyle alpha } .

Значения психрометрических коэффициентов для различных скоростей движения воздуха приведены ниже.

Для аспирационных психрометров при вычислении относительной влажности воздуха может быть использована формула Шпрунга[20], получаемая из формулы Реньо подстановкой в неё значения психрометрического коэффициента, соответствующего скорости движения воздуха 5 м/с. Из формулы Шпрунга следует выражение для вычисления относительной влажности воздуха при указанной скорости его движения:

φ = 100 ( d w d s − 0 , 000662 ⋅ B t − t w d s ) {displaystyle varphi =100left({frac {d_{w}}{d_{s}}}-0,000662cdot B{frac {t-t_{w}}{d_{s}}}right)} .

Значения d s {displaystyle d_{s}} и d w {displaystyle d_{w}} берут из справочной литературы[21][22] (в справочных данных часто указывают не плотность водяного пара, а обратную ей величину — удельный объём[23][24][25][26] насыщенного водяного пара), вычисляют с помощью онлайн-калькуляторов[27][28] или, полагая водяной пар идеальным газом, находят посредством уравнения состояния идеального газа. В последнем случае используют соотношение, связывающее плотность насыщенного водяного пара, г/м3, с его парциальным давлением, мм рт. ст., и температурой, °С[29]:

d w = 288.97 ⋅ P w 273.15 + t w {displaystyle d_{w}={frac {288.97cdot P_{w}}{273.15+t_{w}}}} , d s = 288.97 ⋅ P s 273.15 + t {displaystyle d_{s}={frac {288.97cdot P_{s}}{273.15+t}}} ,

а парциальное давление, мм рт. ст., для выраженных в °С температур воздуха вычисляют по модифицированному уравнению Бака, заимствованному из статьи Относительная влажность и отличающемуся от оригинального результата Бака[30], приведённого в статье Relative humidity:

P w = 4.5845 exp ⁡ ( t w ( 18.678 − t w 234.5 ) 257.14 + t w ) {displaystyle P_{w}=4.5845exp left({frac {t_{w}left(18.678-{frac {t_{w}}{234.5}}right)}{257.14+t_{w}}}right)} , P s = 4.5845 exp ⁡ ( t ( 18.678 − t 234.5 ) 257.14 + t ) {displaystyle P_{s}=4.5845exp left({frac {tleft(18.678-{frac {t}{234.5}}right)}{257.14+t}}right)} .

При необходимости по значениям относительной влажности можно найти абсолютную влажность воздуха[31][27], а также температуру точки росы посредством онлайн-калькулятора[32] или по формулам и таблице, приведённым в статье Точка росы.

Принцип действия психрометра

С момента изобретения менялся лишь дизайн стационарного прибора, который обычно вешается на стене. Но принцип его работы остаётся неизменным. На небольшую пластинку из дерева, пластика или другого материала с низкой теплопроводностью крепятся два термометра. Между ними должно быть расстояние не более 5 см.

Резервуар с расширяющейся жидкостью одного из термометров обхватывает влажный фитиль, противоположный конец которого опускается в небольшой сосуд с дистиллированной водой. Этот сосуд называется питателем, сделан он из пластика и его заполняют дистиллированной (в крайних случаях кипяченой) водой.

Термометры подписываются «Сухой» и «Увлажненный». Фитиль, которым смачивается резервуар одного из термометров, шьют в виде трубочки из гигроскопичной хлопчатобумажной ткани: шифона или батиста. Толщина шва не должна превышать 1,5 мм.

«Сухой» термометр всегда будет показывать температуру выше, чем показания увлажненного. Колбочка «Увлажненного» термометра охлаждается из-за испарения влаги с фитиля. По разнице в показаниях обоих термометров высчитывают влажность окружающего воздуха. Расчет ведется не вручную, а по психрометрической таблице, закреплённой на приборе.

Гигрометр-психометр – что это такое?

Гигрометр, который мы привыкли видеть практически везде, где нормируется микроклимат, изобрел в конце 19 века немец Эрнест Август. Теперь меняется только дизайн этого стационарного прибора, но принцип остается тем же – два термометра (около 5 см межу ними), показания сухие и с учетом испарения влаги. Разница в температуре позволяет высчитать необходимый показатель – влажность в помещении.

Интересно! Расчет значения влажности можно производить по психрометрической таблице, по диаграмме или в он-лайн калькуляторе.

В помещениях часто бывает повышенная или пониженная влажность, которая может привести к неприятным последствиям. Гигрометр – это прибор для измерения влажности воздуха. С помощью него можно узнать, нормальная ли влажность в доме и отрегулировать её, если понадобится.

Гигрометр психрометрический ВИТ-2

Важно! Существует несколько видов гигрометров, имеющих разные характеристики и область применения.

Есть волосные гигрометры, самые простые в использовании, но имеющие много недостатков. Весовые гигрометры имеют сложный принцип работы, поэтому они неудобны для обычного пользователя, но такие приборы имеют высокую точность.

Существуют конденсационные, в них встроено зеркало, с помощью которого проводятся измерения. Также существуют психрометры, о них и пойдет речь.

У гигрометров широкая область использования. Они необходимы дома, чтобы установить комфортную влажность. Их используют в медицинских помещениях, кабинетах. Также существуют предметы, на которые влажность может влиять негативно. Такие предметы находятся, например, в музеях. Как правило, это древние предметы, останки организмов, поэтому в музеях без таких приборов не обойтись. Животные и растения тоже не могут существовать при слишком низкой или высокой влажности, поэтому гигрометры используются в сельском хозяйстве.

Появились эти приборы еще в 19 веке в Германии. Принцип работы остается до сих пор неизменным. В настоящее время меняют только внешний вид прибора, и пытаются довести его до максимально точных показаний.

Виды гигрометров

Устройство[править | править код]

Простейший статический психрометр Августа[5][33][17] состоит из двух одинаковых спиртовых термометров, расположенных на расстоянии 4—5 см[34][17] друг от друга. Один термометр — обычный для измерения температуры воздуха (сухой термометр), а второй имеет устройство увлажнения: спиртовая колба влажного (мокрого) термометра обёрнута 1—2 слоями тканевой (батист, шифон, марля[33]) ленты, один конец которой находится в резервуаре с водой[35]. Воду желательно использовать дистиллированную или, в крайнем случае, кипячёную, чтобы замедлить отложение солей, ведущее к забиванию капилляров ленты и её быстрому пересыханию. На способность ткани к смачиванию колбы термометра влияет также запыленность воздуха; ткань заменяют по мере того, как она теряет гигроскопичность[33][36]. За счёт капиллярного эффекта ткань непрерывно увлажняет колбу термометра; вследствие испарения влаги увлажнённый термометр охлаждается. Снимают показания сухого и влажного термометров и находят относительную влажность воздуха либо по психрометрической таблице[37], либо по номограмме — психрометрическому графику (психрометрической диаграмме)[38][39], либо с помощью онлайн-калькулятора[40]. При относительной влажности, равной 100 %, вода вообще не будет испаряться и показания обоих термометров будут одинаковы[15]. При точных измерениях в случае отклонения атмосферного давления от номинального либо учитывают поправку к полученным по психрометрической таблице результатам[41], либо выполняют расчёт по формуле Реньо. Конструкция психрометра может включать в себя вентилятор для обдува воздухом обоих термометров. Скорость обдува обычно составляет 0,5-2 м/с; для психрометров, устанавливаемых в воздуховодах, скорость обдува может достигать 8 м/с[36]. К каждому психрометру прилагается психрометрическая таблица и/или график[42], учитывающие особенности конкретной серии приборов и призванные выдавать возможно более достоверные результаты замеров относительной влажности.

Меры безопасности

Начнем рассмотрение инструкции по применению гигрометра психрометрического ВИТ-1 с рассмотрения тех мер, которые позволят избежать опасностей при работе с данным устройством. Во время монтажа и эксплуатации прибор не должен подвергаться резким ударам; нельзя протирать различными химическими жидкостями шкалы термометров и психрометрическую таблицу; перегревать термометры свыше 45оС, что может привести к разрушению их резервуаров.

Гигрометры психрометрические ВИТ-1 и ВИТ-2 отличаются в данном случае по температуре нагрева, для последнего устройства она не должна превышать 60оС. Также оно вместо дистиллированной воды содержит толуол, который при разрушении составляющих устройств гигрометра необходимо удалять горячей водой с СМС, поскольку он представляет собой токсичное и огнеопасное вещество.

Где применяются психрометры

Повсеместно психрометры используются на метеорологических станциях при ежедневном контроле погоды.

Во многих отраслях промышленности психрометры позволяют контролировать влажность воздуха в складских помещениях, для профилактики порчи товарных и прочих запасов от сырости. Незаменимы они в теплицах, животноводческих фермах и птицефабриках. В инкубаторах при слишком низкой влажности воздуха цыплята будут не способны вылупиться из яиц. При слишком высокой влажности воздуха зерно в складах начинает отсыревать, а потом «гореть», зародыши семян от этого гибнут. Семенной материал и продовольственное зерно становится непригодным к употреблению, даже животными.

В жилых помещениях желательно контролировать влажность воздуха для профилактики иссушения слизистых оболочек и кожи. Это ведет к разрушению защитного барьера и «открытию ворот» для различных инфекций. Оптимальная влажность воздуха в жилых помещениях составляет 40-60 процентов. Если она ниже нормы, то люди страдают от пересушенных слизистых оболочек и кожи, часто болеют ОРЗ. Если же влажность воздуха выше нормы, то ткани и мебель начинают отсыревать, размножается плесень и прочее аллергены, одежда портится. Вот почему психрометр должен быть в каждом доме.

См. также[править | править код]

• Абсолютная влажность
• Насыщенный пар
• Относительная влажность
• Точка росы

Примечания[править | править код]

1. ↑ РМГ 75-2014. Измерения влажности веществ. Термины и определения, 2015, с. 6-7.
2. ↑ Бармасов А. В., Холмогоров В. Е., Курс общей физики для природопользователей. Молекулярная физика и термодинамика, 2009, с. 427.
3. ↑ Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 214—216.
4. ↑ РМГ 75-2014. Измерения влажности веществ. Термины и определения, 2015, с. 7.
5. ↑ 1 2 3 Кочиш И. И. и др., Практикум по зоогигиене, 2015, с. 21.
6. ↑ 1 2 Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 23.
7. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 318.
8. ↑ 1 2 3 Бэр Г. Д., Техническая термодинамика, 1977, с. 266.
9. ↑ 1 2 Алешкевич В. А., Молекулярная физика, 2016, с. 168.
10. ↑ Бэр Г. Д., Техническая термодинамика, 1977, с. 265.
11. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 314.
12. ↑ Алабовский А. Н., Недужий И. А., Техническая термодинамика и теплопередача, 1990, с. 75.
13. ↑ Александров Н. Е. и др., Основы теории тепловых процессов и машин, ч. 1, 2012, с. 422.
14. ↑ Алабовский А. Н., Недужий И. А., Техническая термодинамика и теплопередача, 1990, с. 76.
15. ↑ 1 2 Мякишев Г. Я. и др., Физика. 10 класс. Базовый уровень, 2014, с. 233.
16. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 318, 336.
17. ↑ 1 2 3 Медведский В. А., Гигиена животных, 2005, с. 22.
18. ↑ 1 2 3 Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 214.
19. ↑ Губернский Ю. Д., Орлова Н. С. Психрометр / Большая Медицинская Энциклопедия в 30 томах, 3-е изд., 1983, т. 21. (неопр.). Дата обращения: 9 июля 2018. Архивировано 9 июля 2018 года.
20. ↑ Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 25.
21. ↑ Плотность насыщенного водяного пара при различных температурах.
22. ↑ Давление и плотность насыщенного водяного пара.
23. ↑ Зеленцов Д. В., Техническая термодинамика, 2012, с. 4.
24. ↑ Новиков И. И., Термодинамика, 2009, с. 13.
25. ↑ Мурзаков В. В., Основы технической термодинамики, 1973, с. 13.
26. ↑ Вукалович М. П., Новиков И. И., Термодинамика, 1972, с. 13.
27. ↑ 1 2 Абсолютная влажность воздуха и относительная влажность воздуха. Для насыщенного пара полагают φ = 100 {displaystyle varphi =100}  %.
28. ↑ Калькулятор: Таблица свойств насыщенного пара по температуре. Давление в mmHg abs, удельный объём в m3/kg.
29. ↑ Хрусталев Б.М. и др., Техническая термодинамика, ч. 1, 2004, с. 315.
30. ↑ Arden L. Buck. New equations for computing vapor pressure and enhancement factor (неопр.). American Meteorological Society (1981).
31. ↑ Перевод относительной влажности в абсолютную.
32. ↑ Определение точки росы.
33. ↑ 1 2 3 Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 17.
34. ↑ Кочиш И. И. и др., Практикум по зоогигиене, 2015, с. 19.
35. ↑ Бухарова Г. Д., Молекулярная физика и термодинамика, 2017, с. 89.
36. ↑ 1 2 Филоненко Г. К., Лебедев П. Д., Сушильные установки, 1952, с. 215.
37. ↑ Психрометрическая таблица.
38. ↑ Психрометрическая диаграмма для статического психрометра Августа и барометрического давления 745 мм рт. ст.
39. ↑ Психрометрическая номограмма для спокойного воздуха.
40. ↑ Определение влажности воздуха психрометрическим методом. Онлайн-калькулятор.
41. ↑ Блюдов В. П. и др., Общая теплотехника, 1952, с. 68.
42. ↑ Медведский В. А., Гигиена животных, 2005, с. 24.
43. ↑ 1 2 Что такое психрометры — Большая медицинская энциклопедия (рус.). bigmeden.ru (09 января 2011). Дата обращения: 31 мая 2019. Архивировано 8 февраля 2012 года.
44. ↑ Кузнецов А. Ф. и др., Практикум по ветеринарной санитарии, зоогигиене и биоэкологии, 2013, с. 16.
45. ↑ 1 2 Медведский В. А., Гигиена животных, 2005, с. 28.
46. ↑ Определение относительной влажности воздуха по показаниям психрометра Ассмана.
47. ↑ График для определения относительной влажности воздуха с помощью психрометра Ассмана (вертикальная линия — температура сухого термометра, косая линия — температура влажного термометра).
48. ↑ Психрометрическая номограмма для скорости воздуха 5 м/с.
49. ↑ Номограмма для определения относительной влажности воздуха по показаниям психрометра Ассмана.
50. ↑ Psychrometric formulae for the Assmann psychrometer / WMO Guide to Meteorological Instruments and Methods of Observation (WMO-No. 8, the CIMO Guide, 2014 edition, Updated in 2017), p. 163. (неопр.). Дата обращения: 13 июля 2018. Архивировано 13 июля 2018 года.

У прибора обязательно должен быть технический паспорт, в котором указаны основные данные:

• как и где нужно использовать прибор;
• таблица, где указаны характеристики устройства;
• оборудование, входящее в комплект, с указанием артикулов каждого составляющего;
• возможные поправки для каждого термометра;
• условия, при которых выполняются гарантийные обязательства;
• также в паспорте есть клеймо, которое ставят при первой проверке и отмечаются дальнейшие проверки. При проведении проверки руководствуются специальным ГОСТом, в котором указаны все условия, при которых может состояться проверка.

У любого прибора могут возникнуть поломки, гигрометр не исключение. Главное знать, как правильно устранить данную неисправность:

• в гигрометре есть детали из стекла, которые легко повредить или разбить, поэтому нужно быть особенно аккуратными. Иначе придется заменять данную часть прибора;
• если разрушился питатель, то его необходимо заменить. В комплект входит запасной питатель, который нужно зафиксировать пружиной, находящейся сзади основания. Если запасная часть отсутствует, то нужно приобрести новый, в соответствии с техническим паспортом, в котором прописаны все компоненты прибора;

Важно! Прежде чем установить новый питатель, требуется удалить старый и извлечь все остатки.

• если появился разрыв жидкости в термометре, то нужно подогреть резервуар до нужной температуры, нельзя перегреть, иначе он может разрушиться.

Таким образом, гигрометр психрометрический – очень важное и нужное устройство. Если не измерять влагу в помещениях, то могут возникнуть многочисленные проблемы со здоровьем, в квартире может появиться грибок и плесень на стенах, ухудшится состояние домашних питомцев и комнатных растений. Психрометр достаточно дешёвый, но полезный инструмент, который должен быть в каждом помещении, для того чтобы хозяин спал спокойно в комфортной среде.

Гигрометр принцип работы: описание, характеристики

Автор Почемучка На чтение 15 мин. Просмотров 33

Все эти методы позволяют получить более точные данные, чем при использовании механического гигрометра. Электронный гигрометр дает меньшую погрешность и особенно удобен, если необходима дальнейшая обработка собранных данных.

Гигрометры — приборы, основной функцией которых является измерение влажности. Этот показатель влияет и на здоровье людей, и на работу многих приборов, и на свойства материалов, поэтому необходимость его контролировать может возникать в различных отраслях. За время использования гигрометра были разработаны различные принципы действия, получившие широкое распространение.

Гигрометры — приборы, основной функцией которых является измерение влажности. Этот показатель влияет и на здоровье людей, и на работу многих приборов, и на свойства материалов, поэтому необходимость его контролировать может возникать в различных отраслях. За время использования гигрометра были разработаны различные принципы действия, получившие широкое распространение.

На пластинку из стекла или другого подобного электроизоляционного вещества наносят слой хлорида лития.

Гигрометры бывают следующих видов:

• волосной;
• весовой;
• керамический;
• конденсационный;
• электронный;
• психрометрический (психрометр).

Рассмотрим более подробно технологию действия каждого вида устройства.

Волосной гигрометр

Волосные гигрометры работают на основе обычного волоса и его свойств. Волос может изменять свою длину при различной влажности воздуха. Он натягивается на дощечку или рамку и, удлиняясь или укорачиваясь, двигает стрелку, которая в свою очередь перемещается по шкале устройства.

Волосной гигрометр хорош для домашнего использования, если необязательно получение предельно точных данных.

Также их не стоит перемещать или как-то иначе механически на них воздействовать. При малейшем ударе гигрометр может выйти из строя, так как вся его конструкция достаточно хрупка и деликатна.

Весовой гигрометр

Абсолютный весовой гигрометр состоит из нескольких трубок, приведенных в систему. В них помещается гигроскопическое вещество, которое может поглощать из воздуха влагу.

Через всю систему протягивается определенная порция воздуха, взятая в одной точке пространства.

Так, человек определяет массу трубочной системы до пропуска через нее воздуха и после, а также непосредственно объем проведенного воздуха и при нехитрых математических манипуляциях может просчитать изучаемый показатель в абсолютном значении.

Механический (керамический) гигрометр

Пористая или твердая керамическая масса, в состав которой также входят металлические элементы имеет электрическое сопротивление. Его уровень напрямую зависит от влажности.

Для правильного его действия керамическая масса должна состоять из некоторых окислов металла. В качестве основы используется каолин, кремний и глина.

Конденсационный гигрометр

Такой гигрометр достаточно прост в применении. Принцип его действия основывается на использовании встроенного зеркала. Температура этого зеркала изменяется вместе с температурой воздуха в окружающем пространстве.

Определяется его температура в первоначальный момент измерения. Далее на поверхности зеркала появляются капли влаги либо небольшие кристаллы льда. Температура измеряется еще раз.

С помощью разницы температур, определенных конденсационным гигрометром, и определяется влажность воздуха.

Электронный гигрометр

На пластинку из стекла или другого подобного электроизоляционного вещества наносят слой хлорида лития.

Меняется влажность – увеличивается или уменьшается концентрация и сопротивляемость хлористого лития.

Стоит отметить, что на показания электронного (электролитического) гигрометра может оказывать незначительное влияние температура воздуха, поэтому он часто оборудован встроенным термометром.

Такой гигрометр предельно точен и дает показания с минимальной погрешностью.

Психрометрический гигрометр (психрометр)

Психрометр представляет собой систему из двух обычных спиртовых термометров. Один из них сухой, а второй – влажный (это состояние регулярно поддерживается).

Чем быстрее испаряется влага, тем ниже относительная влажность. Конденсированная жидкость при этом начинает охлаждаться. Таким образом, устанавливают разницу между температурами двух термометров и скорость испарения, а на их основе находят влажность воздуха.

Психрометр не является гигрометром в прямом смысле, но измеряет тот же показатель, поэтому их зачастую отожествляют.

По сути, принцип действия любого гигрометра достаточно прост и базируется на физических или химических свойствах материалов и веществ.

Практически любой гигрометр подойдет для использования вы бытовых условиях, но самые точные данные все же дают электронные гигрометры.

Гигрометры типа ВИТ-1 и ВИТ-2, приобрести которые можно в интернет-магазине лабораторного оборудования в Москве , предназначены для измерения температуры и влажности воздуха помещения. Приборы содержат химический реактив – толуол. Они отличаются диапазоном измерения: ВИТ-1 (0…+25), ВИТ-2 (+15…+40 ). Гигрометры типа ВИТ-3, содержащие ртуть как термометрическую жидкость, чаще всего применяются в инкубаторах.

Гигрометр – прибор для определения влажности воздуха

Определение и применение

История создания

Проблема влажности воздуха интересовала людей с давних времен, особенно там, где сухой и жаркий климат. Для ее решения применялись самые обычные методы: ткань или бумага, пропитанная водой, посуда с жидкостью. Но впервые определить уровень влажности попытался кардинал Н. Кузанский, используя лабораторную посуду из стекла и кусочки шерсти. Позже уровень влажности измеряли с помощью натянутых нитей, конического сосуда со льдом, кожаного шара. Но основоположником нынешнего гигрометра считается Б. Соссюр.

Виды гигрометров:

Гигрометр состоит из пластикового основания, двух термометров со шкалой, психрометрической таблицы, питателя из лабораторного стекла . Принцип работы базируется на определении разности показаний «влажного» и «сухого» термометров;
— плёночный гигрометр включает органическую плёнку, способную растягиваться и сжиматься при повышении или понижении влажности. В зимнее время чаще всего используют волосной или плёночный гигрометры.

Гигрометры типа ВИТ-1 и ВИТ-2, приобрести которые можно в интернет-магазине лабораторного оборудования в Москве , предназначены для измерения температуры и влажности воздуха помещения. Приборы содержат химический реактив – толуол. Они отличаются диапазоном измерения: ВИТ-1 (0…+25), ВИТ-2 (+15…+40 ). Гигрометры типа ВИТ-3, содержащие ртуть как термометрическую жидкость, чаще всего применяются в инкубаторах.

Помимо вышеуказанных типов существуют также керамические, механические, электрические, конденсационные и другие гигрометры.

Качество измерительного прибора

Для определения качества измерительных приборов важно учесть следующие характеристики:
— постоянную величину прибора;
— пределы погрешностей;
— чувствительность прибора;
— точность прибора и используемой шкалы;
— диапазон показаний.

Лабораторное оборудование выгодно и качественно от компании “Prime Chemicals Group”!

Широкий ассортимент лабораторного оборудования по низким ценам предлагает компания “Prime Chemicals Group”. Весь товар отвечают знаку качества и прошел тщательную проверку на заводе-изготовителе.

«Прайм Кемикалс Групп» – Ваш надежный помощник в сфере лабораторного оборудования!

Также выделяется устройство серии S4000 от компании-производителя «MICHELL Instruments», которое может применяться для измерения влажности в различных трубопроводах, технологических системах и баллонах. Довольно распространено его использование в газовой и нефтяной промышленностях.

Преимущества и недостатки

Самым главным преимуществом конденсационного гигрометра является высокая точность измерений. Если электронная версия устройства допускает отклонение от настоящих показателей влажности в 5-10%, то конденсационный метод измерения дает наиболее точные результаты. К преимуществам представленного устройства также можно отнести высокую долговременную стабильность, долговечность и широкий диапазон измерений (0-100%).

К недостаткам можно отнести:

• высокую сложность настройки;
• сравнительную сложность измерения;
• достаточно большие габариты;
• влияние состава воздуха на точность измерений;
• длительный срок измерения на нижней границе диапазона;
• высокую сложность определения влажности на границе в 0 градусов Цельсия.

Высокую стоимость приборов также можно отнести к его минусам.

В зимний период года единственным прибором для определения влажности атмосферного воздуха является волосяной гигрометр, т. к. наблюдения по психрометру прекращаются при температуре воздуха ниже —10°.

Гигрометры

• ИВА — Термогигрометры
• М-19 — Гигрометр
• М-19-1 — гигрометр волосяной с поверкой
• МТ-3 — Измеритель температуры и влажности воздуха
• МТ-3М — Измеритель температуры и влажности воздуха
• ТГЦ-1-Термогигрометр цифровой
• ТГЦ-МГ4 и ТГЦ-МГ4.01 — Термогигрометры цифровые
• ТКА-ПКМ — Гигрометры (термогигрометры) с функцией измерения дополнительных параметров окружающей среды
• TESTO — Термогигрометры

Гигрометры

ПРИМЕЧАНИЕ : наиболее полный перечень приборов для измерения влажности см. в рубрике ВЛАГОМЕРЫ

Гигрометр — прибор для измерения влажности воздуха.

В зависимости от принципа устройства, различают несколько видов гирометров :

Различные типы приборов данной группы широко используются при определении относительной и абсолютной влажности в полевых условиях, на метеостанциях.

В зимний период года единственным прибором для определения влажности атмосферного воздуха является волосяной гигрометр, т. к. наблюдения по психрометру прекращаются при температуре воздуха ниже —10°.

Для непрерывной регистрации изменений относительной влажности служит самопишущий прибор — гигрограф. Он состоит из воспринимающей части (пучок обезжиренных человеческих волос), системы передаточных рычагов, заканчивающейся стрелкой с пером, и регистрационной части (барабан с лентой, который вращается часовым механизмом). Имеются модели с недельным — М-21АС , и суточным — М-21АН заводом.

Механические гигрометры

27 Декабрь 2012

Гигрометр относится к измерительным приборам, определяющим влажность воздуха. Данный показатель влияет на самочувствие человека, поскольку повышенная сухость вызывает дискомфорт, шелушение кожи, сонливость, а в некоторых случаях обострение хронических заболеваний. На некоторых предприятиях от влажности зависит сохранность и качество продукции.

По принципу действия гигрометры делятся на несколько типов:

Конденсационный гигрометр

Такой прибор показывает влажность воздуха с помощью металлического зеркала, температура которого зависит от окружающей среды. В момент появления на поверхности капель воды или кристаллов льда начинает работать устройство, фиксирующее момент конденсации. Термометр в это время определяет температуру зеркальца. Таким образом, на разнице показаний определяется влажность.

Механические гигрометры

Принципиальное действие механического гигрометра основано на особом свойстве обезжиренного человеческого или синтетического волоска менять свою длину в зависимости от влажности. Натянутый на специальную рамку волос, изменяя свою длину, начинает толкать стрелку. Она двигается вдоль шкалы и показывает влажность в помещении. Стабильно функционирует в широком диапазоне температур – до 120 о С, но очень чувствителен к тряске и резким ударам.

Электрический гигрометр

С помощью всех видов гигрометров можно с легкостью отслеживать микроклимат в частном доме, квартире или учреждении. Для жителей загородных коттеджей также будет полезен еще один аппарат – мойка высокого давления, которая отлично справляется с любыми загрязнениями. Ее используют для мытья автомобилей, фасадов, террас, а также удаления ржавчины и старого слоя краски с различных металлических поверхностей.

Подключение производится кабелем через кабельный ввод, при этом соответствующую гайку обязательно затягивают до упора, чтобы сохранить герметичность корпуса (в большинстве моделей он соответствует классу защиты от внешних воздействий IP65). Также можно использовать экранированный кабель, если предполагается, что устройство будет работать в зоне с высоким уровнем электромагнитных помех. Настройка и калибровка производятся после подключения в «рабочих» условиях.

Применение датчиков измерения влажности воздуха

В промышленных условиях, для определения относительной влажности почв, материалов или помещений чаще используются гигрометры, измеряющие относительную влажность. Они оснащены встроенными преобразователями сигналов и легко интегрируются в соответствующую измерительную систему. Также эти приборы могут иметь встроенный датчик температуры, чтобы проводить комплексный контроль микроклимата и устанавливать реальную связь между уровнями температуры и влажности.

Для измерения относительной влажности воздуха наиболее доступны несколько типов датчиков: психрометрические, аспирационные, емкостные и резистивные. Рассмотрим более детально каждый вид датчика.

Датчики емкостного и резистивного типа часто используют в офисных системах климат-контроля, где показатели влажности могут варьироваться от 30 до 70%.

Для агропромышленных комплексов (теплиц, грибоводческих хозяйств, овощехранилищах) такие модели не подойдут, так как в условиях повышенной влажности и при возможном выпадении конденсата дают сбой и могут показывать значения с погрешностью до 6%. В этом случае рекомендуется использование психрометрических датчиков.

Если замеры производятся в зонах с воздушным потоком, то стоит применять аспирационный датчик, то есть психрометрический, дополненный вентилятором. За счет работы электровентилятора на мокром термометре создается нормированный воздушный поток. При измерении высокой относительной влажности воздуха такой прибор дает погрешность 1%, не более.

В целом область использования датчиков влажности воздуха очень широка и включает в себя:

• Поддержание микроклимата в заданных пределах на производстве, оборудованном чувствительными к влажности электронными приборами;
• Контроль за показателями влажности в офисных помещениях, в быту;
• В сфере ЖКХ – в котельных и на водоочистных станциях позволяют не допустить образование конденсата;
• Периодический контроль помогает предотвратить появление грибка, плесени на стенах здания или в складе.

В норме уровень влажности в доме колеблется от 30 до 60%, однако в зимнее время воздух иссушается, а в летнее время, как правило, этот показатель выше нормы.

Волосяной гигрометр обладает достаточно простой конструкцией. Он состоит из металлической рамки с натянутым на нее обезжиренным синтетическим либо натуральным волосом.

К свободному нижнему концу волоса прикреплен небольшой груз, помимо этого, он перекинут через шкив и соединен со стрелкой, свободно перемещающейся по шкале, на которой указана в процентном соотношении относительная влажность воздуха.

При изменении влажности воздуха стрелка перемещается по шкале и показывает нам его уровень на данный момент.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Введение
1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.
2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

1. При работе с гигрометром запрещается:

• Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;
• Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;
• Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

1. Определяем температуры по «сухому» и «увлажненному» термометрам и разность между этими температурами.

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22,4-16,3= 6,1°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23°С и Тс-Тв=6,0°С.

При увеличении Тс на 1°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4°С увеличит относительную влажность на (0,4х2)/1=0,8%.
Для Тс=22,4°С и Тс-Тв=6,0°С, относительная влажность равна: 48+0,8=48,8%. Принимаем «Фп»=4,9%.
3. Определяем относительную влажность для Тс-22,4°С и Тс-Тв=6,5°С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс-Тв=6,5°С.

Для Тс=22,4° и Тс-Тв=6,5°С, относительная влажность по расчету, аналогичному для п.2, равна 44,8%. Принимаем «Фп»=45%.
4. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,1°С, для чего интерполируем найденные значения относительной влажности для Тс-Тв от 6,0°С до 6,5°С при Тс= 22,4°С.

При увеличении Тс-Тв на 0,5°С относительная влажность уменьшается на 4,0%, поэтому увеличение Тс-Тв на 0,1°С уменьшит относительную влажность на (0,1х4,0)/0,5= 0,8%. 49,0-0,8=48,2%. Принимаем «Фп»= 48%.

• стирать в горячей воде (10 г соды на 1 л воды),
• кипятить в растворе той же концентрации в течение 1,5-2 часов,
• полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой,
• сушить и гладить.

1. Гигрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении, в соответствии с надписью «Верх» на коробке, при температуре от -60°С до +45°С. Не допускайте хранить гигрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).
2. Гигрометры в транспортной таре транспортируются любым видом транспорта с учетом указаной выше температуры и при условии выполнения правил перевозки грузов для соответствующего вида транспорта.

В отличии от ртутных приборов, утилизация гигрометров происходит довольно проще: достаточно просто их выбросить. На данный момент нет ни одного закона, который утверждает, что гигрометры должны утилизироваться специальным способом.

Если у гигрометров закончилась поверка, то нет смысла его переповерять, гораздо дешевле и выгоднее приобрести его у нас по доступным ценам.

Итак, к плюсам относятся:

Сфера использования

Гигрометр – это довольно востребованный прибор. И это вовсе не удивительно, ведь показания, которые он снимает, очень важны.

Данный прибор можно использовать дома. В таком случае идеально подойдет волосяной гигрометр бытового типа. Но, помимо контроля влажности воздуха в домашних условиях, прибор используется и в различных сферах промышленного производства.

Очень часто на метеостанциях используют специальный метеорологический гигрометр.

Как видим, прибор этот очень даже важен. И если у вас есть желание, то его можно приобрести или даже изготовить самостоятельно.

Обзор волосяного гигрометра М19 смотрите далее.

Источники

Источник — http://www.eksis.ru/materials/articles/gigrometry-pribory-dlya-izmereniya-vlazhnosti.php
Источник — http://xn—-8sbiecm6bhdx8i.xn--p1ai/%D0%B3%D0%B8%D0%B3%D1%80%D0%BE%D0%BC%D0%B5%D1%82%D1%80.html
Источник — http://pcgroup.ru/blog/gigrometr—pribor-dlya-opredeleniya-vlazhnosti-vozduha/
Источник — http://echome.ru/kondensacionnyj-gigrometr.html
Источник — http://pp66.ru/katalog/meteorolog/izmereniya/
Источник — http://www.arbolit.net/gigrometr-vidy-i-princip-raboty.html
Источник — http://izmerkon.ru/podderzhka/publikaczii/datchik-izmereniya-vlajnosti-vozduha.html
Источник — http://youspec.ru/dopolnitelnoe-oborudovanie/printsip-deystviya-volosnogo-gigrometra.html
Источник — http://himmedsnab.ru/articles/350533/
Источник — http://stroy-podskazka.ru/gigrometr/volosyanye/

Гигрометр психрометрический принцип работы – Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Эта статья ознакомит Вас с инструкцией (руководством по эксплуатации) гигрометров психрометрических типа ВИТ-1 и ВИТ-2, а также о способах утилизации гигрометров психрометрических.

Не забывайте, что Вы можете купить гигрометры психрометрические ВИТ-1 и ВИТ-2 у нас по оптимальной цене.

Инструкция (руководство) по эксплуатации гигрометров психрометрических ВИТ-1 и ВИТ-2

Введение
1. Инструкция определяет меры безопасности при работе с гигрометром, подготовку его к работе и порядок работы, характерные неисправности и техническое обслуживание гигрометра.
2. Технические характеристики гигрометра, поправки к термометрам гигрометра, гарантии изготовителя приводятся в паспорте.

Указание мер безопасности при работе с гигрометром

1. При работе с гигрометром запрещается:

• Подвергать гигрометр резким ударам как при монтаже, так и при эксплуатации;

• Протирать шкалу термометров и психрометрическую таблицу растворителями, кислотами и другими аналогичными жидкостями;

• Перегревать термометры гигрометра ВИТ-1 более 45°С и гигрометра ВИТ-2 более 60°С. При перегреве произойдет разрушение резервуаров термометров.

2. При разрушении термометров термометрическая жидкость толуол удаляется с окружающих предметов горячей водой. Толуол токсичен, огнеопасен, температура вспышки около 5°С.

Устройство и принцип работы гигрометра

1. Гигрометр представляет собой прибор, собранный на основании из фенопласта или других материалов, аналогичных по свойствам. К основанию крепятся два термометра со шкалой, психрометрическая таблица, стеклянный или пластиковый питатель, заполняемый дистиллированной водой. Резервуар термометра под надписью “Увлажн.” увлажняется водой из питателя с помощью фитиля из батиста или шифона.
2. Метод измерения относительной влажности гигрометром психрометрическим основан на зависимости между влажностью воздуха и психрометрической разностью – разностью показаний “сухого” и “увлажненного” термометров, находящихся в термодинамическом равновесии с окружающей средой. Сняв показания термометров и введя поправки в их показания, определяют разность показаний термометров. Затем по показанию “сухого” термометра и разности показаний “сухого” и “увлажненного” термометров определяют относительную влажность воздуха по психрометрической таблице.

Подготовка гигрометра к работе

1. Распакуйте гигрометр и убедитесь в комплектности прибора в соответствии с паспортом.
2. Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
3. Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Внимание! Перед установкой питателя в рабочее положение смочите фитиль окунув резервуар мокрого термометра в питатель с водой.
4. Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла или холода, создающие разницу температур между нижним, основным резервуаром и верхним запасным, более чем в 2°С.
5. Психрометрическая таблица, установленная на основании гигрометра, действительна для определенной скорости вертикальных воздушных потоков (скорости аспирации), омывающих гигрометр. Скорость аспирации указана на таблице. Полную психрометрическую таблицу для гигрометра исполнения ВИТ-2 можете посмотреть по ссылке.
6. Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74. Возможно применение ранее выпускавшегося анемометра АСО-3, тип Б, ГОСТ 6376-52. Порядок проведения измерения – в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления. Купить устройство аспирации гигрометров ВИТ можете перейдя по ссылке.
7. Измерение относительной влажности гигрометром проводите только после установления показаний термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде 30 минут.

Порядок работы гигрометра психрометрического

1. Снимите показания по “сухому” и “увлажненному” термометрам. При снятии показаний глаз работающего должен находиться на уровне горизонтальной касательной к мениску жидкости так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
2. Работающий с гигрометром должен находиться от него на расстоянии нормальной видимости отметок шкалы и остерегаться во время отсчетов дышать на термометры. При отсчете показаний термометров вначале быстро отсчитываются десятые доли градуса, затем целые градусы.
3. Определите температуру по термометрам с точностью до 0,1°С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте на гигрометр. Вычислите разность температур по “сухому” и “увлажненному” термометрам. Поправки вводятся путем алгебраического сложения.
4. При отсутствии в паспорте поправок для произведенных отсчетов по “сухому” и “увлажненному” термометрам, вычислите поправки линейным интерполированием по двум поправкам, относящимся к температурам, между которыми лежит отсчет по термометрам.
5. Определите относительную влажность воздуха по психрометрической таблице. Искомая относительная влажность будет на пересечении строк температуры по “сухому” термометру и разности температур по “сухому” и “увлажненному” термометрам.
6. При отсутствии в таблице полученной разности температур по “сухому” и “увлажненному” термометрам для определения влажности примените интерполирование. При отсутствии в таблице температуры по “сухому” термометру, для определения влажности применяйте интерполирование только для тех областей психрометрической таблицы, в которых изменение температуры по “сухому” термометру на 1°С дает изменение относительной влажности более чем на 1%.
Для остальных областей таблицы значения температуры по “сухому” термометру округляйте до ближайшего табличного значения по правилу арифметического округления.

Пример определения относительной влажности интерполированием

1. Определяем температуры по “сухому” и “увлажненному” термометрам и разность между этими температурами.

Принимаем Тс=22,4°С, разность температуры (Тс-Тв) равна: 22,4-16,3= 6,1°С.

2. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,0°С, для чего интерполированием значения относительной влажности по таблице для Тс от 22 до 23°С и Тс-Тв=6,0°С.

При увеличении Тс на 1°С, относительная влажность увеличивается на 2%, поэтому, увеличение Тс на 0,4°С увеличит относительную влажность на (0,4х2)/1=0,8%.
Для Тс=22,4°С и Тс-Тв=6,0°С, относительная влажность равна: 48+0,8=48,8%. Принимаем “Фп”=4,9%.
3. Определяем относительную влажность для Тс-22,4°С и Тс-Тв=6,5°С, для чего интерполируем значения относительной влажности по таблице для Тс от 22 до 23 и Тс-Тв=6,5°С.

Для Тс=22,4° и Тс-Тв=6,5°С, относительная влажность по расчету, аналогичному для п.2, равна 44,8%. Принимаем “Фп”=45%.
4. Определяем относительную влажность для Тс=22,4°С и Тс-Тв=6,1°С, для чего интерполируем найденные значения относительной влажности для Тс-Тв от 6,0°С до 6,5°С при Тс= 22,4°С.

При увеличении Тс-Тв на 0,5°С относительная влажность уменьшается на 4,0%, поэтому увеличение Тс-Тв на 0,1°С уменьшит относительную влажность на (0,1х4,0)/0,5= 0,8%. 49,0-0,8=48,2%. Принимаем “Фп”= 48%.

Характерные неисправности гигрометров психрометрических и методы их устранения

1. В конструкцию гигрометра входят детали из стекла, поэтому оберегайте гигрометр от падений и резких ударов.
2. В случае разрушения питателя замените его другим, входящим в комплект гигрометра, для чего удалите остатки разбитого и вставьте новый, зафиксировав питатель пружиной, находящейся на обратной стороне основания гигрометра. Либо купите новый питатель к гигрометру ВИТ.
3. Разрывы термометрической жидкости являются устранимой неисправностью. При появлении разрывов жидкости в термометрах, устраните их путем осторожного подогрева резервуаров термометров до соответствующих температур (ВИТ-1 не более 45°С и гигрометра ВИТ-2 не более 60°С. При перегреве произойдет разрушение резервуаров термометров).

Техническое обслуживание гигрометров психрометрических

1. Питатель всегда должен быть заполнен дистиллированной водой по ГОСТ 6709-72. Воду дополняйте заблаговременно, лучше всего сразу после проведения измерений или не менее, чем за 30 минут до начала измерений влажности.
2. Допускайте применение кипяченой воды, время кипячения не менее 15 минут. Питатель заполняйте водой, предварительно охлажденной до температуры окружающего воздуха.
3. Фитиль на резервуаре “увлажненного” термометра должен быть всегда чистым, мягким и влажным. При запыленности воздуха до 5 мг/м³ фитиль меняйте 1 раз в две недели, при большей запыленности по мере загрязнения фитиля.
4. Перед заменой удалите загрязненный фитиль с резервуара термометра. Протрите резервуар тампоном ваты, смоченным теплой водой.
5. Возьмите фитиль из комплекта гигрометра или отрежьте фитиль длиной 60 мм, если фитили в комплекте даны в виде заготовки, на 10 штук. Смочите фитиль в дистиллированной воде или кипяченой и натяните его на резервуар термометра так, чтобы была возможность завязать его ниткой над резервуаром. Конец завязанного фитиля над резервуаром должен быть не менее 7 мм.
6. Подготовьте две петли из ниток. Одной петлей туго затяните фитиль над резервуаром термометра и завяжите нитки. Вторую петлю наденьте на фитиль под резервуаром и постепенно стягивайте ее, все время расправляя фитиль так, чтобы он плотно облегал резервуар. Петлю затяните не туго, а так, чтобы она не препятствовала капиллярному смачиванию ткани фитиля на резервуаре термометра.
7. Для изготовления нового фитиля применяйте шифон хлопчатобумажный, отбеленный, неокрашенный, технический без запрета по ГОСТ 9310-75 или батист отбеленный, мерсеризованный, артикул 1402 НА по ГОСТ 8474-80. Допускается применять в качестве фитиля шнур-чулок х/б, арт. 494, ОСТ 17-184-75.
8. Другие виды шифона или батиста перед изготовлением фитиля обработайте следующим образом:

• стирать в горячей воде (10 г соды на 1 л воды),
• кипятить в растворе той же концентрации в течение 1,5-2 часов,
• полоскать в горячей воде, воду менять до тех пор, пока она не будет чистой,
• сушить и гладить.

9. Фитиль сшейте по диаметру резервуара термометра простым машинным швом. После обрезки шов по высоте должен быть не более 1,5 мм.
10. Новый фитиль и питатель установите на гигрометр в соответствии с инструкцией.
11. Гигрометр подвергается первичной и периодической поверкам. Первичная поверка проводится при выпуске из производства, периодическая поверка – один раз в два года в соответствии с методическими указаниями МИ-737-83 “Гигрометр психрометрический типа ВИТ. Методы и средства поверки”, утвержденными в установленном порядке. Сведения о поверке гигрометра приведены в паспорте.

Правила хранения и транспортирования гигрометров

1. Гигрометры храните в закрытых, сухих помещениях в вертикальном или наклонном положении, в соответствии с надписью “Верх” на коробке, при температуре от -60°С до +45°С. Не допускайте хранить гигрометры на расстоянии менее 1 м от источников тепла (отопительных устройств, различных нагревателей и т. п.).
2. Гигрометры в транспортной таре транспортируются любым видом транспорта с учетом указаной выше температуры и при условии выполнения правил перевозки грузов для соответствующего вида транспорта.

Утилизация гигрометров психрометрических

В отличии от ртутных приборов, утилизация гигрометров происходит довольно проще: достаточно просто их выбросить. На данный момент нет ни одного закона, который утверждает, что гигрометры должны утилизироваться специальным способом.

Если у гигрометров закончилась поверка, то нет смысла его переповерять, гораздо дешевле и выгоднее приобрести его у нас по доступным ценам.

himmedsnab.ru

Психрометр прибор для определения влажности воздуха

Психрометр — это прибор, служащий для определения влажности воздуха. Психрометр Августа (рис. 1) состоит из двух одинаковых термометров, прикрепленных к штативу. Ртутный шарик одного из термометров обернут смоченной тканью (марлей или батистом), концы которой опущены в сосуд с дистиллированной водой. При испарении воды с поверхности ткани, покрывающей ртутный шарик, температура ртути понижается тем больше, чем ниже влажность (см.) воздуха в точке измерения. Разность показаний сухого и смоченного термометров обратно пропорциональна влажности воздуха. Расчет результатов определения производят по формуле Реньо или по психрометрической таблице. Для определения влажности воздуха психрометр помещают в то место, где производят определение, и через 10—15 мин. записывают показания сухого и смоченного термометров (ртутные шарики термометров должны быть защищены от действия лучистой энергии солнечного света и нагревательных приборов). В расчет вводится поправочный коэффициент на скорость движения воздуха. В аспирационном психрометре Ассманна (рис. 2)
ртутные шарики термометров защищены от действия лучистой энергии футлярами с двойными стенками. Прибор снабжен вентилятором, обеспечивающим постоянную скорость движения воздуха у ртутных шариков термометров (2 м/сек). Перед определением ткань, покрывающую ртутный шарик смоченного термометра, смачивают дистиллированной водой. Избыток воды удаляют встряхиванием, после чего включают вентилятор и прибор помещают в точке, где необходимо произвести определение. При температуре воздуха 15—20° отсчет показаний термометра производят через 4 мин. При температурах ниже 15° длительность протягивания воздуха увеличивают до 20—30 мин. (до тех пор пока не установится постоянная температура смоченного термометра). Расчет результатов определения производят по формуле Шпрунга или по специальной таблице.

Рис. 1. Психрометр Августа. Рис. 2. Психрометр Ассманна: 1 — вентилятор, 2 — психрометрические термометры; 3 — пипетка для смачивания влажного термометра.

Психрометр (от греч. psychros — холодный и metreo — измеряю) — прибор для измерения влажности и температуры воздуха.

Принцип действия психрометра основан на разности показаний сухого и смоченного термометров в зависимости от влажности окружающего воздуха. Психрометр состоит из двух одинаковых ртутных термометров с градуированной шкалой (до +50° и —25°) с интервалом делений 0,2°. Резервуар правого термометра обернут батистом и перед началом измерений смачивается чистой дистиллированной, дождевой или снеговой водой. Интенсивность испарения воды с поверхности резервуара смоченного термометра будет зависеть от влажности исследуемого воздуха и его подвижности. Чем суше воздух, тем интенсивнее будет испаряться вода, а так как испарение воды связано с охлаждением тела, с которого она испаряется, то смоченный термометр будет показывать более низкую температуру, чем сухой, и эта разница показаний будет тем больше, чем суше воздух. Сухой термометр будет показывать температуру окружающего воздуха. По показаниям сухого и смоченного термометров определяют влажность воздуха, пользуясь психрометрическими таблицами, а температуру воздуха — по показанию сухого термометра. Диапазон измерения относительной влажности от — 10° до +40°.

В СССР изготовляется три вида психрометров: станционный, аспирационный и пращевидный. Из них более точным и удобным в работе является аспирационный психрометр, которым главным образом и пользуются в санитарной практике и при проведении научно-исследовательских работ. Станционный психрометр менее точен; им определяется влажность воздуха, находящегося лишь в непосредственной близости от прибора; он принят в метеорологических станциях как основной прибор. Пращевидный психрометр в санитарной практике не используется.

В аспирационном психрометре (рис.) ртутные термометры закреплены в специальной металлической оправе в форме трубок, наружная поверхность которых тщательно отполирована и никелирована. Резервуары термометров помещены в двойную трубчатую защиту, которая надежно предохраняет их от нагревания солнцем. В верхней части прибора расположен заводной пружинный или электрический механизм с вентилятором, предназначенным для протягивания исследуемого воздуха с постоянной скоростью через трубки, окружающие резервуары термометров. Время действия завода механизма — 8—10 мин. Аспирационный психрометр выносят из помещения летом за 15 мин., зимой за 30 мин. до наблюдения и подвешивают в открытом месте на столбе или штативе на высоте 2 м от земли и вдали от каких-либо предметов, способных излучать тепло. Смачивают батист на резервуаре термометра летом за 4 мин., а зимой за 15 мин. до начала наблюдения. Заводят ключом (или путем подключения к электросети) механизм вентилятора почти до отказа и через 4 мин. быстро производят отсчет показаний термометров (сначала десятые доли градуса, а затем целые). Скорость воздушного потока влияет на точность показаний прибора, поэтому заводной механизм вентилятора должен работать с одинаковой скоростью, не менее 2 м/сек. При сильном ветре (более 4 м/сек) на прорези аспиратора надевают с наветренной стороны защитный щиток. Психрометр позволяет определять влажность при температуре воздуха не ниже —10°.

Аспирационный психрометр Ассмана: 1 — термометры: 2 — металлическая трубка; 5 — трубки для резервуаров термометров; 4 — вентилятор; 5 — приспособление для подвешивания; 6 — пипетка для смачивания влажного термометра.

Вычисление абсолютной и относительной влажности воздуха по показаниям психрометра производят по специальным психрометрическим таблицам.

Пример. Допустим, что показания сухого термометра 21,6°; поправка на термометр по проверочному свидетельству4 0,1°. Показания смоченного термометра 14,4°; поправка на термометр по проверочному свидетельству —0,1°. Исправленные показания термометров будут: сухого 21,6°+0,1°=21,7°, а смоченного 14,4°—0,1°= 14,3°. Атмосферное давление Р = 1040 мб. По первой таблице в колонке t — 21,7° берем строку t1 = 14,3° и в первом столбце находим число n—16. В другой таблице при Р = 1040 мб, по n—16 (для аспирационного психрометра) находим Δt1=+0,4°; найденную величину прибавляем к показаниям смоченного термометра t1= 14,3°+0,4°= 14,7°, после чего в первой таблице по t=21,7° и t1 = 14,7° находим значения абсолютной влажности «е»= 11,2 мб и относительной влажности «r»=43%.

Подробные указания по эксплуатации психрометра и вычислению результатов наблюдений, а также правила ухода за психрометром изложены в инструкции к прибору (ГОСТ 6353—52).

www.medical-enc.ru

Принципы гигрометра – PDFCOFFEE.COM

Принципы гигрометра X Эрик Молл, автор eHow | обновлено 8 мая 2011 г. Гигрометр – прибор для меня

Просмотры 23 Загрузки 3 Размер файла 262KB

Отчет DMCA / Copyright

СКАЧАТЬ ФАЙЛ
