Гигрометр Психрометрический ВИТ 1 Таблица Психрометрическая.
Психрометрическая таблица ВИТ 1, это таблица, согласно которой определяется относительная важность. Таблица нанесена на лицевой стороне корпуса “Гигрометра Психрометрического”, а также имеется в инструкции по эксплуатации, которая в свою очередь поставляется вместе с прибором при покупке.
Гигрометр психрометрический ВИТ 1 таблица психрометрическая из инструкции по эксплуатации.
Показ. | Разность показаний термометров°C | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
0.5 | 1.0 | 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | 4.0 | 4.5 | 5.0 | 5.5 | |
Относительная влажность % | |||||||||||
5 | 91 | 83 | 75 | 66 | 58 | 50 | 42 | 34 | 26 |
Показ. | Разность показаний термометров °C | ||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|
6.0 | 6.5 | 7.0 | 7.5 | 8.0 | 8.5 | 9.0 | 9.5 | 10.0 | 10.5 | 11.0 | |
Относительная влажность % | |||||||||||
5 |

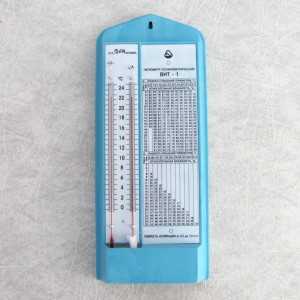

Гигрометр Психрометрический ВИТ 1 Таблица Психрометрическая на корпусе прибора.
Гигрометр Психрометрический ВИТ 1 Таблица Психрометрическая.vsem.xyz
Гигрометр психрометрический ВИТ-1 — Сайт на DIAFAN.CMS
ГИГРОМЕТР в instagram
Читайте статью КАК ИЗМЕРЯТЬ ВЛАЖНОСТЬ ГИГРОМЕТРОМ ВИТ
Гигрометр психрометрический для точного измерения температуры и относительной влажности воздуха в помещении ВИТ-1.
Эту модель более предпочтительно использовать, если температура в месте установки прибора в течение всего периода измерений относительной влажности не превышает +25 °C (например, летом). Если температура может быть выше +25 °C, используйте ВИТ-2
Применяется для измерения относительной влажности воздуха и температуры в складских помещениях, материальных комнатах, шелковичных, тепличных, птицеводческих хозяйствах. Такие приборы можно встретить в музеях, больницах, общественных местах, погребах, овощехранилищах, складах и других местах, где необходим строгий контроль относительной влажности.
Диапазон измерения температуры сухого термометра от 0 °C до +25 °C.
Диапазон измерения относительной влажности в зависимости от температур:
от 20% до 90% при температуре: от 5 °C до +25 °C.
Цена деления: 0,2 °C.
: Состоит из корпуса, в который на шкальных пластинах вмонтированы два термометра “сухой” и “увлажненный”. На обратной стороне корпуса установлен стеклянный резервуар (питатель), необходимый для смачивания фитиля “увлажненного” термометра. На корпусе гигрометров размещена пластина с психрометрической таблицей, рассчитанной для скорости аспирации от 0,5 до 1,0 м/с.
Термометрическая жидкость – метилкарбитол.
Принцип действия гигрометров основан на определении относительной влажности окружающей среды по разнице показаний “сухого” и “увлажненного” термометров и показаниям “сухого” термометра с помощью психрометрической таблицы.
Для смачивания фитиля предпочтительно использовать дистиллированную или слабоминерализованную воду, чтобы продлить его срок службы.
Высота 290 мм, ширина 120 мм, толщина 50 мм .
Межповерочный интервал: 2 года
Подготовка к использованию:
Распакуйте гигрометр и убедитесь в соответствии комплектности паспорту.

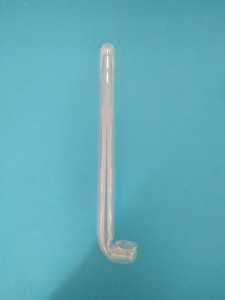

Снимите питатель с основания. Заполните питатель дистиллированной водой. Заполнение производите путем погружения питателя в сосуд с водой запаянным концом вниз.
Установите питатель на основании таким образом, чтобы от края открытого конца питателя до резервуара термометра было расстояние не менее 20 мм, а фитиль не касался стенок открытого конца питателя.
Установите гигрометр в вертикальном положении на уровне глаз работающего с ним. В месте установки гигрометра должны отсутствовать вибрации, источники тепла и холода, создающие разницу температур между нижним основным резервуаром и верхним запасным, более ± 0,2 °С.
Перед измерением относительной влажности измерьте скорость аспирации непосредственно под гигрометром. Измерение скорости аспирации проводите с помощью анемометра крыльчатого У5 ГОСТ 6376-74 или АСо-3 тип Б ГОСТ 6376-52. Порядок проведения измерений в соответствии с паспортом на анемометр. Измеренная по анемометру скорость аспирации округляется до десятых долей м/с по правилу арифметического округления.
Измерение относительной влажности гигрометров проводите только при установившихся показаниях термометров гигрометра. Минимальное время выдержки гигрометра в измеряемой среде – 30 мин.
Важно! При работе с гигрометром необходимо находиться от него на расстоянии нормальной видимости отметок шкалы и стараться во время снятия показаний не дышать на термометр. При снятии показаний глаз работающего должен находится на уровне горизонтальной, касательной к мениску жидкости, так, чтобы отметка шкалы в точке отсчета была видима прямолинейной.
При снятии показаний термометров необходимо вначале быстро отсчитать десятые доли градусов, затем целые градусы.

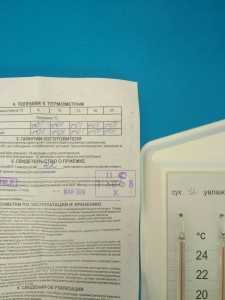

Определите температуру по “сухому” и “увлажненному” термометрам с точностью до 0,1 °С, введя к отсчитанным показаниям поправки к термометрам, приведенные в паспорте гигрометра. Поправки вводятся путем алгебраического сложения. Если измерение по “сухому” и “увлажненному” термометрам значения температуры находятся между приведенными в паспорте отметками шкалы, значения поправок определяются линейным интерполированием по двум поправкам, относящимся к отметкам, между которыми находятся измеренные по термометрам значения температуры
На термометре ВИТ-1 нанесена психрометрическая таблица следующего вида:
Показ. сух. терм. ºC | РАЗНОСТЬ ПОКАЗАНИЙ ТЕРМОМЕТРОВ, ºC | |||||||||||||||||||||
0,5 | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 4,5 | 5,0 | 5,5 | 6,0 | 6,5 | 7,0 | 7,5 | 8,0 | 8,5 | 9,0 | 9,5 | 10,0 | 10,5 | 11,0 | |
ОТНОСИТЕЛЬНАЯ ВЛАЖНОСТЬ, % | ||||||||||||||||||||||
5 | 91 | 83 | 75 | 66 | 58 | 50 | 42 | 34 | 26 | 19 |
|
|
|
|
|
|
|
|
|
|
|
|
6 | 92 | 84 | 76 | 67 | 60 | 52 | 45 | 37 | 30 | 22 | 15 |
|
|
|
|
|
|
|
|
|
|
|
7 | 92 | 84 | 77 | 69 | 62 | 54 | 47 | 40 | 33 | 26 | 19 |
|
|
|
|
|
|
|
|
|
|
|
8 | 92 | 85 | 78 | 70 | 63 | 56 | 49 | 42 | 36 | 29 | 22 | 16 |
|
|
|
|
|
|
|
|
|
|
9 | 93 | 86 | 79 | 71 | 65 | 58 | 51 | 45 | 38 | 32 | 25 | 19 |
|
|
|
|
|
|
|
|
|
|
10 | 93 | 86 | 79 | 73 | 66 | 60 | 53 | 47 | 41 | 34 | 28 | 22 | 16 |
|
|
|
|
|
|
|
|
|
11 | 93 | 87 | 80 | 74 | 67 | 61 | 55 | 49 | 43 | 37 | 31 | 26 | 20 |
|
|
|
|
|
|
|
|
|
12 | 93 | 87 | 81 | 75 | 69 | 63 | 57 | 51 | 45 | 40 | 34 | 28 | 23 | 18 |
|
|
|
|
|
|
|
|
13 | 94 | 88 | 82 | 76 | 70 | 64 | 58 | 53 | 47 | 42 | 36 | 31 | 26 | 10 |
|
|
|
|
|
|
|
|
14 | 94 | 88 | 82 | 76 | 71 | 65 | 60 | 54 | 49 | 44 | 39 | 33 | 28 | 23 | 18 |
|
|
|
|
|
|
|
15 | 94 | 88 | 83 | 77 | 72 | 66 | 61 | 56 | 51 | 46 | 41 | 36 | 31 | 26 | 21 | 18 |
|
|
|
|
|
|
16 | 94 | 89 | 83 | 78 | 73 | 68 | 63 | 57 | 52 | 48 | 43 | 38 | 33 | 29 | 24 | 20 |
|
|
|
|
|
|
17 | 95 | 89 | 84 | 79 | 74 | 69 | 64 | 59 | 54 | 49 | 45 | 40 | 35 | 31 | 27 | 22 | 19 |
|
|
|
|
|
18 |
| 90 | 84 | 79 | 74 | 70 | 65 | 60 | 55 | 51 | 47 | 42 | 37 | 33 | 29 | 24 | 21 | 17 |
|
|
|
|
19 |
| 90 | 85 | 80 | 75 | 70 | 66 | 61 | 57 | 52 | 48 | 44 | 39 | 35 | 31 | 27 | 23 | 19 |
|
|
|
|
20 |
| 90 | 85 | 81 | 76 | 71 | 67 | 63 | 58 | 54 | 50 | 45 | 41 | 37 | 33 | 29 | 25 | 22 | 18 |
|
|
|
21 |
| 90 | 85 | 81 | 77 | 72 | 68 | 64 | 59 | 55 | 51 | 47 | 43 | 39 | 35 | 31 | 28 | 24 | 21 | 17 |
|
|
22 |
| 91 | 85 | 82 | 77 | 73 | 69 | 64 | 61 | 56 | 52 | 48 | 44 | 41 | 37 | 33 | 30 | 26 | 23 | 19 |
|
|
23 |
| 91 | 86 | 82 | 78 | 74 | 70 | 65 | 62 | 58 | 54 | 50 | 46 | 42 | 39 | 35 | 32 | 28 | 25 | 21 | 18 |
|
24 |
| 91 | 87 | 83 | 78 | 74 | 70 | 66 | 62 | 59 | 55 | 51 | 48 | 44 | 40 | 37 | 33 | 30 | 27 | 24 | 20 |
|
25 |
| 91 | 87 | 83 | 79 | 75 | 71 | 67 | 63 | 60 | 56 | 52 | 49 | 45 | 42 | 38 | 35 | 32 | 29 | 26 | 22 | 19 |
labposuda74.ru
МИ 737-83 Методические указания. Гигрометр психрометрический типа ВИТ. Методы и средства поверки
Государственный комитет СССР по стандартам
УТВЕРЖДАЮ Директор СФВНИИФТРИ __________ О.И. Гудков «___» ________ 1983 г. |
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
ГИГРОМЕТР ПСИХРОМЕТРИЧЕСКИЙ ТИПА ВИТ.
МЕТОДЫ И СРЕДСТВА ПОВЕРКИ
МИ 737-83
Начальник СКТБ СП __________ Д.К. Захаров «___» ________ 1983 г. |
Разработаны: |
Специальным конструкторско-технологическим бюро стеклянных приборов Министерства приборостроения, средств автоматизации и систем управления. |
Исполнители: |
Грузиков В.В., Макаров В.А. |
Утверждены: |
Сибирским филиалом Всесоюзного научно-исследовательского института физических и радиотехнических измерений |
Настоящая методика распространяется на гигрометр психрометрический типа ВИТ, в исполнении ВИТ-1 предназначенный для измерения относительной влажности воздуха в диапазоне от 20 до 90 % при температуре от 5 до 25 °С и в исполнении ВИТ2 – для измерения относительной влажности в диапазоне от 40 до 90 % при температуре
