Гигрометр в чем измеряется – что это такое и для чего нужен прибор

Гигрометр - это... Что такое Гигрометр?

Гигрометр — измерительный прибор для определения влажности воздуха. Существует несколько типов гигрометров, действие которых основано на различных принципах: весовой, волосной, плёночный и прочих.

Виды гигрометров

Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы.

Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке. Волосной и плёночный гигрометр в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного гигрометра периодически сравниваются с показаниями более точного прибора — психрометра, который также применяется для измерения влажности воздуха.

В электролитическом гигрометре пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра — зависимость показаний от температуры.

Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.

Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда), конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. В современных конденсационных гигрометрах для охлаждения зеркальца пользуются полупроводниковым элементом, принцип действия которого основан на Пельтье эффекте, а температура зеркальца измеряется вмонтированным в него проволочным сопротивлением или полупроводниковым микротермометром.

Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием), которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.

См. также

Ссылки

Метеорологические приборы и инструменты



dic.academic.ru

Какая единица измерения характеризует показания гигрометра?

Приснится же такое на ночь!

Гравитацию. Может ошибаюсь.

Здравствуйте! Вопрос Ваш немного неточно сформулирован, лучше бы было спросить: "В каких единицах измеряет влажность гигрометр"? Ответ: в ПРОЦЕНТАХ влажности воздуха, причём эта характеристика является и очень удобной, и универсальной! А проценты эти получаются так. Если определить парциальное давление (упругость) водяного пара (гПа) , наблюдающееся в данный момент времени, и разделить его на Мах возможное (по Закону) при данной температуре воздуха и выразить это в %, то и получится показатель % от степени насыщения воздуха водяным паром. О характеристиках влажности см: <a rel="nofollow" href="http://otvet.mail.ru/question/22649622/" target="_blank">http://otvet.mail.ru/question/22649622/</a> О более точном, чем гигрометр, методе измерения влажности ПСИХРОМЕТРОМ, см: <a rel="nofollow" href="http://otvet.mail.ru/question/12496087/" target="_blank">http://otvet.mail.ru/question/12496087/</a> Гигрометр устроен на принципе изменения длины обезжиренного волоса, натянутого рамку, либо животной обезжиренной плёнки, натянутой пружинкой. Эти тела очень гигроскопичны и меняют свою длину (размер) при изменении влажности. Но этот метод менее точный, в связи с чем гигрометры градируют по психрометру (строится сравнительный график) . Но гигрометр необходим на метеостанции, поскольку при отрицательной температуре вода на резервуаре смоченного термометра замерзает и измерение влажности по психрометру становится невозможным, в то время как гигрометр продолжает работать! И гигрометрические датчики для измерения влажности воздуха ставятся на метео- радиозондах и ракетах, поднимаемых в атмосферу, см: <a rel="nofollow" href="http://otvet.mail.ru/question/16717758/" target="_blank">http://otvet.mail.ru/question/16717758/</a> Всего Вам доброго! <img src="//otvet.imgsmail.ru/download/5a1a9009d696b1f54c1d522ab4a8802c_i-525.jpg" >

приснится же такое.. . Виды гигрометров: 1. Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность. 2.Действие волосного гигрометра основано на свойстве обезжиренного человеческого волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы. 3.Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке. 4.В электролитическом гигрометре пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра — зависимость показаний от температуры. 5.Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха. 6.Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда) , конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. 7.Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием) , которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение. а у меня на стенке висит вот это - гигрометр психрометрический, принцип действия которого основан на зависимости между влажностью воздуха и психометрической разностью - разностью показаний "сухого" и "увлажненного" термометров, находящихся в термодинамическом равновесии с окружающей средой.

touch.otvet.mail.ru

Измерительные приборы. Что такое гигрометр?

Что такое гигрометр мы узнаём, когда требуется проконтролировать уровень влажности в помещении или в атмосферном воздухе. Такая необходимость возникает в медицинских учреждениях и в музеях, в библиотеках и на складах. Зачастую можно встретить предложение купить гигрометр бытовой. Ведь уже доказано, что влажность воздуха в помещении оказывает огромное влияние и на самочувствие, и на уровень работоспособности находящихся в нём людей.

Для определения этого показателя, определяющего степень комфортности микроклимата, современная промышленность наладила выпуск различных приборов для определения влажности воздуха.

Гигрометр - это прибор, предназначенный для измерения количества влаги, находящейся в воздухе. Его конструкция может основываться на самых различных принципах действия. Наиболее часто встречающиеся гигрометры работают на основе весового, волосного или плёночного чувствительного элемента. Что такое гигрометр абсолютный? Другое его название - весовой. Данный тип приборов, измеряющих влагу, представляет собой конструкцию из системы U-образных трубок. Их наполняют гигроскопическим веществом, которое способно поглощать влагу из окружающего воздуха. Пропустив через систему при помощи насоса определённое количество воздуха, который тестируют на количество влажности, определяют разность масс до и после измерения. Замерив объём пропущенного через систему воздуха, определяют его абсолютную влажность.

Измерения посредствам весового способа определения влажности сложны, требуют лабораторных условий, отнимают уйму времени. Их применяют редко, несмотря на высокую точность анализа.

Волосной гигрометр работает на основе физических свойств обезжиренного волоса человека. Меняя длину при различных уровнях влажности окружающего воздуха, он становится центральным чувствительным элементом прибора, определяющего относительную влажность в пределах 30 - 100%. В плёночном гигрометре используется органическая плёнка, она проявляет свойство растягиваться при увеличении влажности и сжиматься при её снижении.

Именно приборы с волосной и мембранной конструкциями дают ответ на вопрос, что такое гигрометр для зимних условий.

Как волосные, так и плёночные гигрометры со временем меняют свои свойства. Учитывая этот факт необходимо периодически сравнивать их показания с показаниями психрометра, который более точно определяет влажность воздуха.

Более совершенными приборами являются электролитические и керамические гигрометры. В первом уровень влажности определяется по изменению сопротивления электролита, который наносят гигроскопическим слоем хлористого лития на электроизоляционную пластинку. При всех преимуществах этого типа гигрометров отмечается зависимость его показаний от температуры. В керамических приборах тоже за основу измерения изменения влажности положено измерение разности сопротивлений. В качестве датчика этого прибора используется твёрдая пористая керамическая масса (по составу это смесь глины, каолина, кремния и окислов некоторых металлов).

Что такое гигрометр конденсационный попытаемся разобраться исходя из его конструкции. Состоит он из охлаждаемого металлического зеркальца, устройства, фиксирующего момент выпадения росы (конденсации), термометра, определяющего температуру точки росы, и охлаждающего устройства. Немного в измененном виде измеряет точку росы электролитический прибор с подогревом. Происходит этот процесс над насыщенным раствором соли (как правило, хлористого лития).

Можно заметить, что при использовании гигрометров разного типа происходит измерение трёх различных величин, хоть и взаимосвязанных между собой. Это абсолютная, относительная влажность и точка росы. Для перехода от одного одной величины к другой необходимо осуществить ряд несложных перерасчётов.

fb.ru

Что такое гигрометр комнатный и для чего он нужен?

Что такое термометр знает каждый, слово «гигрометр» кто-то из Вас слышал, но наверняка многие и не подозревают что это за предмет и в чем его назначение. Попробуем разобраться.

Гигрометр: определение, виды и назначение

Гигрометр представляет собой прибор для измерения влажности воздуха. Бывают различных типов и видов, конструкции и функционального назначения. Нас же интересует гигрометр комнатный, который может использоваться отдельно или в составе домашней метеостанции. Распространенные фирмы приборов: Testo, Tefal и другие.

По принципу устройства различают следующие виды гигрометров:

Весовой. Определяет количественное содержание водяного пара в граммах на кубический метр воздуха.

Психрометрический гигрометр основан на измерении разницы показаний увлажненного и сухого термометров.

Волосяной. В нем применено свойство человеческого волоса, который укорачивается и удлиняется при уменьшении и увеличении относительной влажности воздуха соответственно.

Конденсаторный. Этот гигрометр комнатный основан на технологии охлаждения воздуха до так называемой «точки росы» с конденсацией водяного пара.

Для измерения абсолютной влажности воздуха в лабораторных условиях используют в основном весовые и конденсационные гигрометры. Волосяные гигрометры эффективны при низких температурах – психрометр, скажем, прекращает работать при -10 градусах.

Для измерения влажности в квартирах используют обычно психрометрические гигрометры. Они просты в использовании, надежны и оптимальны для измерений при положительных температурах. Волосяные аппараты также имеют определенную популярность.

Покупать гигрометр электронный (цифровой) или механический, настенный или настольный – это решать Вам. Наша цель – показать все выгоды такого приобретения.

Какую пользу приносит этот прибор?

Гигрометры сейчас не очень популярны, а зря. Большинство людей даже не могут себе представить, каким полезным может быть этот удивительный пробор.

В первую очередь он незаменим для прогноза погодных условий. Для этих целей идеально подходит комнатный гигрометр, который можно установить в лесном домике или даче, на базе отдыха и т.п. Расположив его в помещении таким образом, чтобы гигрометр соприкасался с воздухом с улицы.

Также большую пользу приносит гигрометр, определяя влажность в вашем доме или квартире, особенно если в нем есть маленькие дети. Так, если у ребенка долго не проходит кашель, и при этом нет температуры – нужно поддерживать чуть повышенную влажность. Если в квартире по каким-то причинам холодно – следует понизить влажность. Недорогой гигрометр комнатный просто незаменимый помощник в эффективной регулировке влажности жилого помещения.

Есть и еще польза от этого удивительного прибора. Вы можете использовать его для контроля влажности в погребе, надолго сохранив при этом полезные свойства ценных пищевых продуктов.

Как же устроен гигрометр? Далее рассмотрим принцип его работы на примере одного из множества существующих моделей гигрометров.

Устройство и принцип работы на примере термогигрометра вит 1

Данный прибор выполняется из полистирола или материалов схожих свойств. Гигрометр вит 1 является психрометрическим прибором. В основе его работы лежит зависимость между влажностью воздуха и разностью в показаниях увлажненного и сухого термометров, которые находятся окружающей средой в термодинамическом равновесии.

К основанию вит 1 прикреплены два термометра со шкалами, стеклянный питатель, наполняемый дистиллированной водой и психрометрическая таблица. Увлажненный термометр берет влагу из питателя посредством фитиля.

Снимаем показания с обоих термометров, определяем разность показаний и по показанию сухого и разности сухого и увлажненного термометров определяем влажность по психрометрической таблице.

Этот гигрометр комнатный просто незаменим в домашних условиях.

fb.ru

Гигрометр что это? Значение слова Гигрометр

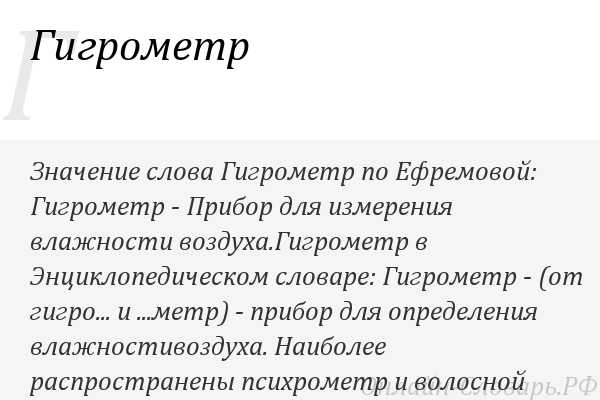

Значение слова Гигрометр по Ефремовой:

Гигрометр — Прибор для измерения влажности воздуха.

Гигрометр в Энциклопедическом словаре:

Гигрометр — (от гигро… и …метр) — прибор для определения влажностивоздуха. Наиболее распространены психрометр и волосной гигрометр,измеряющий относительную влажность воздуха по изменению длиныобезжиренного человеческого волоса в зависимости от влажности воздуха.

Значение слова Гигрометр по словарю медицинских терминов:

гигрометр (гигро- греч. metreo измерять, определять) — метеорологический прибор для измерения влажности воздуха.

Значение слова Гигрометр по словарю Ушакова:

ГИГРОМЕТР, гигрометра, м. (от греч. hygros — влажный и metreo — измеряю) (физ.). Прибор, измеряющий влажность воздуха.

Значение слова Гигрометр по словарю Даля:

Гигрометр
или гигроскоп м. греч. психрометр. снаряд, показывающий степень сырости, влажности воздуха. влагомер. Гигрометрия ж. физич. наука измерения влажности воздуха.Гигрометрический, до гигрометрии относящийся. Гигрометрическое вещество, легко разбухающее от сырости, влаги.

Определение слова «Гигрометр» по БСЭ:

Гигрометр (от Гигро… и…метр)
прибор для измерения влажности воздуха. Существует несколько типов Г., действие которых основано на различных принципах: весовой, волосной, плёночный и др.
Весовой (абсолютный) Г. состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.
Действие волосного Г. основано на свойстве обезжиренного человеческого волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100%. Волос 1 (рис. 1) натянут на металлическую рамку 2. Изменение длины волоса передаётся стрелке 3, перемещающейся вдоль шкалы. Плёночный Г. имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны 1 (рис. 2) передаётся стрелке 2. Волосной и плёночный Г. в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного Г. периодически сравниваются с показаниями более точного прибора — Психрометра, который также применяется для измерения влажности воздуха.
В электролитическом Г. пластинку из электроизоляционного материала (стекло, полистирол) покрывают гигроскопическим слоем электролита — хлористого лития — со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление. недостаток этого Г. — зависимость показаний от температуры.
Действие керамического Г. основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.
Конденсационный Г. определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда), конденсирующейся из окружающего воздуха. Конденсационный Г. состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца. В современных конденсационных Г. для охлаждения зеркальца пользуются полупроводниковым элементом, принцип действия которого основан на Пельтье эффекте, а температура зеркальца измеряется вмонтированным в него проволочным сопротивлением или полупроводниковым микротермометром.
Всё большее распространение находят электролитические Г. с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием), которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.
Лит.: Стернзат М. С., Метеорологические приборы и наблюдения, Л., 1968, гл. 4. Усольцев В. А., Измерение влажности воздуха, Л., 1959.
С. И. Непомнящий.
Рис. 1. Волосной гигрометр: 1 — волос. 2 — рамка. 3 — стрелка. 4 — шкала.
Рис. 2. Плёночный гигрометр: 1 — мембрана. 2 — стрелка. 3 — шкала.



xn----7sbbh7akdldfh0ai3n.xn--p1ai
