Гипсокартон от Кнауф, размеры листов и технология монтажа. Профиль Knauf для ГКЛ

Компания «Knauf» — это старый и надежный бренд, который завоевал свою популярность на производстве строительных материалов из гипса. Их знаменитый гипсокартон стал воплощением новаторства в строительных технологиях. Именно с его помощью строители во многих случаях перестали использовать мокрые выравнивающие технологии, связанные с нанесением штукатурных и шпаклевочных растворов. Но самое интересное, что гипсокартон Кнауф – это не просто выравнивающий материал. С его помощью можно сооружать очень интересные конструкции:

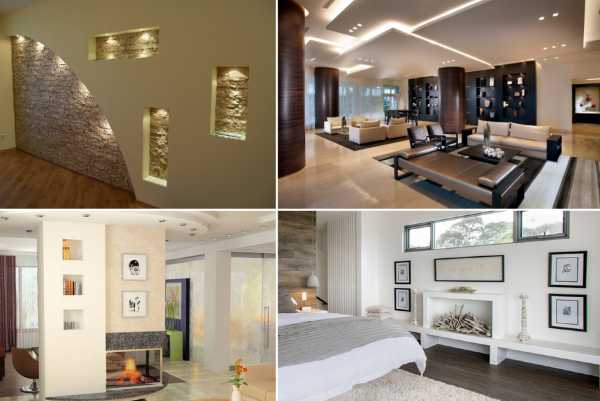

• Подвесные потолки разных уровней.
• Перегородки.
• Ниши и шкафы.
• Полки и фальш-камины.

Но, как оказывается, Кнауф-гипсокартон – это не однородная модельная линейка. Здесь большое разнообразие различных материалов, имеются в виду именно гипсокартонные листы. Чтобы во всем этом разобраться, необходимо рассмотреть каждую модель по отдельности.

Разновидности листов

К содержанию↑

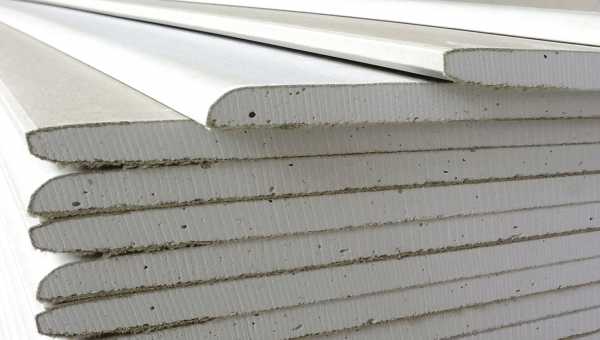

Лист ГСП-А

Это классический лист ГКЛ от Кнауф, состоящий из двух картонных листов, между которыми уложен гипсовый слой с армирующими добавками. В этом материале используется гипс Г-4. Обратите внимание на кромки панели. Они зафальцованы лицевым картоном. При этом сама кромка представляет собой полукруглый край, который чисто технологически обеспечивает наилучший стык в плане его надежности после заполнения шпаклевочным раствором. Производства этой марки основано на требованиях ГОСТа 32614-2012.

Что касается картонной оболочки, то она скрепляется с гипсом при помощи специальных клеевых составов. Картон спокойно выдерживает влажностные нагрузки, если лист отделать штукатуркой, шпаклевкой или кафелем.

Обратите внимание, что все надписи на этой марке наносятся синим цветом.

К содержанию↑

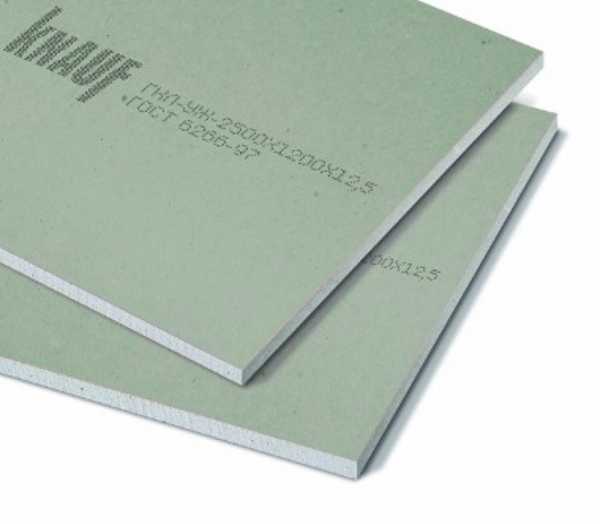

Лист ГСП-Н2 (влагостойкий)

Специально был изобретен для работ в помещениях с повышенной влажностью. По сути, это все тот же материал, что и предыдущая модель, просто в гипсовое наполнение добавляются специальные добавки, с помощью которых снижается коэффициент водопоглощения.

Отличительная особенность листов – это их цвет. Он зеленоватый, так что отличить от серого стандартного материала будет несложно. Надписи наносятся синим цветом.

К содержанию↑

Лист ГСП-DF (пожаростойкий)

Это опять-таки все тот же гипсокартонный лист, но только с повышенными огнестойкими характеристиками. Получаются они за счет того, что в гипсовое тесто добавляются специальные армирующие добавки. Отличительная внешняя черта огнестойкого гипсокартонного листа Кнауф – розовый, при этом маркировка наносится красным цветом.

К содержанию↑

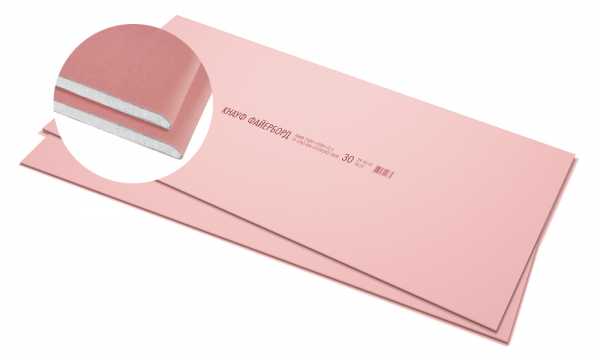

Файерборд

Этот плитный материал предназначается для отделки поверхностей в помещениях, которые по нормам пожарной безопасности требуют особого подхода к защите от огня. То есть, если все три вышеописанных материала относятся к классу Г1, то есть это горючие материалы. То гипсокартон Файерборд относится к классу негорючих – НГ.

К содержанию↑

Размерные показатели ГКЛ от КНАУФ

У всех модификаций гипсокартона Кнауф размеры листов одинаковые:

• длина 2,0-4,0 м, чаще всего 2,5 м;
• ширина или 0,6 м, или 1,2 м;
• толщина разнообразнее: 6,5; 8; 9,5; 12,5; 14; 16 мм.

Единственное, от всех отличаются плиты Файерборд. У них длина равна 2500 мм, ширина 600, толщина 12,5 мм (20 можно заказать).

К содержанию↑

Разновидности профилей

Существует два способа установки гипсокартона: на каркас и с помощью клея. Чаще всего мастера выбирают именно первый вариант, для чего используются металлические профили. Их несколько видов, и все они изготавливаются методом холодного прокатывания.

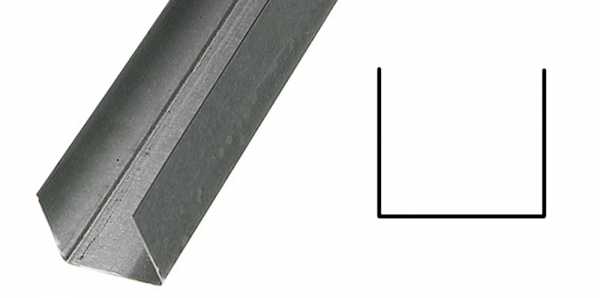

Направляющий ПН

Этот профиль имеет П-образную форму, он чаще всего используется в качестве направляющего элемента для стоечного или потолочного элемента. Толщина металлического листа, который используется для его изготовления – 0,6 мм. В этом профиле для гипсокартона от Knauf уже просверлены монтажные отверстия диаметром 8 мм.

Длина изделия 3 м, на заказ делают 6м. Сечение: 100х40, 75х40 и 50х40 мм.

Стоечный ПС

Это С-образный элемент, который используется для сооружения перегородок из гипсокартона Knauf, облицовки стен, а также различных конструкций. Используется как вертикальная стойка.

Длина 3; 3,5; 4 м, 6 м на заказ. Сечение: 100х50, 75х50, 50х50 мм.

Потолочный ПП

Это тоже С-образный элемент. Он используется для сооружения подвесных потолков Кнауф и других различных конструкций, а также для облицовки стен.

Потолочный профиль Кнауф имеет длину 3 м, сечение 60х27.

Направляющий ПН (потолочный)

Это П-образный элемент, который используется для сооружения подвесных конструкций. Чаще всего его используют в паре с ПП. И если последний применяется для отделки стен или для сооружения каких-либо конструкций из ГКЛ, то применяют именно этот профиль ПН. У них полная совместимость по размерам.

Длина 3 м, сечение 28х27.

Это основные профили, которые используются для работ с гипсокартоном. Конечно, компания выпускает и другие модели: угловой элемент, арочный, маячковый, усиленный. Но эти виды используются в гипсокартонных работах реже.

К содержанию↑

Этапы установки гипсокартона

Выше уже говорилось о том, что как и увсех производителей, так и у Кнауф технология монтажа гипсокартона делится на два способа.

С помощью клея

Все будет зависеть от того, каков перепад обрабатываемой плоскости. Если этот показатель варьируется в пределах 2-5 мм, то сами ГКЛ листы прямо наклеиваются на поверхность. Для этого используется клеевой состав Перфликс. Его просто небольшими горками наносят на заднюю поверхность панели по всему периметру и посередине вдоль листа через каждые 30-50 см.

После чего лист прикладывают к стене и прижимают руками. Несколько минут его можно перемещать, чтобы выровнять в плоскости стены.

Если перепад большой, то на стене из полос гипсокартона шириною 10 см делается каркас, который выравнивается в плоскости стены, закрывая собой перепад. Именно на этот каркас и приклеиваются уже сами ГКЛ листы.

С помощью профилей

Этот вариант применяется при любом перепаде. Это более сложный процесс, особенно когда дело касается технологии установки гипсокартона Кнауф на потолок. Алгоритм действий таков (говорим о потолке):

• определяется уровень, по которому будет сооружаться потолочная конструкция. Для чего используется лазерный уровень.
• По нему (по периметру комнаты) устанавливается направляющий потолочный профиль Кнауф.
• Делается разбивка на самом потолке, где определяются места установки элементов каркаса. Обычно это линии через каждые 60 см.
• По ним через каждые 50 или 60 см устанавливаются к потолку прямые подвесы.
• К подвесам крепятся потолочные профили ПП, края которых вставляются в направляющие.
• Производится выравнивание всех ПП в одной горизонтальной плоскости и крепление к подвесам саморезами.
• Через каждые 40 или50, или 60 см устанавливаются поперечины, вырезанные из ПП. Они крепятся к полным профилям ПП или саморезами, или специальными деталями, которые мастера называют крабы.
• Каркас готов, можно переходить к монтажу гипсокартона.

К содержанию↑

Монтаж перегородок

Еще одна важная конструкция, которую можно изготовить из изделий немецкой компании, это перегородки. Их также можно соорудить двумя способами: с помощью каркаса или пазогребневыми блоками системы Knauf. С блоками все гораздо проще. Их просто устанавливают друг на друга по типу паз-шип, где торцы обязательно обрабатывают клеящим составом.

С помощью каркаса

Для этого вам потребуется два вида профилей: направляющий и стоечный. Их сечение подбирается друг под друга. К примеру, если ПС будет сечением 75х50, то ПН 75х40. Обратите внимание, что у обоих вариантом присутствует размер 75. Именно это является взаимосвязью.

Инструкция по монтажу гипсокартона Кнауф в перегородках очень похожа на то, что было описано и для потолков. Все начинается с установки каркаса. На полу и потолке устанавливаются ПН в одной плоскости, что проверяется отвесом. Затем устанавливаются по стенам две крайние стойки ПС, между которыми натягиваются три-четыре прочные нити, определяющие контур будущей перегородки.

Теперь начиная от первой стойки, откладываются отметки через каждые 60 см. Это места установки промежуточных стоек. Их между собой можно скрепить поперечинами из ПС профиля. Они устанавливаются горизонтально между стойками через каждые полметра или 40 см. Чем их больше, тем жестче конструкция.

Если в перегородке запланирована дверь, то ее необходимо обозначить двумя усиленными стойками. Если каркас готов, его просто с двух сторон облицовывают листами ГКЛ.

Как видите, известный немецкий производитель предлагает достаточно широкий ассортимент стройматериалов. Но это всего лишь его часть. Если у кого-то из вас возникли вопросы по информации, которая представлена в этой статье, мы готовы их обсудить.

Автор статьи

37 лет

мастер отделочных работ. Опыт работы 10 лет

Поделись статьей с друзьями:

ogipse.ru

КНАУФ-профили – 20 Мая 2019 – Блог Гипрочника – Мастер ГКЛ

Общие сведения: Металлические КНАУФ-профили изготавливаются в соответствии с 1121-012-04001508-2011 и представляют собой длинномерные элементы, выполненные методом холодной прокатки стальной ленты на современном профилегибочном оборудовании.

Профили используются во всех категориях зданий: жилых, общественных, производственных. Они являются одной из главных составляющих комплектных систем сухой отделки и служат для устройства каркасов, различных по конструкции и назначению, в том числе для перегородок поэлементной сборки, облицовок и подвесных потолков. Каркасы в свою очередь являются жестким основанием для крепления КНАУФ-листов или КНАУФ-суперлистов.



  Стандартная длина профилей составляет 3000 мм, 3500 мм и 4000 мм, но по согласованию с заказчиком профили могут быть изготовлены другой длины. На стенках стоечных ПС-, направляющих ПН- и потолочных ПП-профилей имеются продольные гофры, увеличивающие их жесткость.

КНАУФ-профили выпускаются только с оцинкованным покрытием. Цинк на воздухе покрывается слоем углекислого цинка, который защищает его от окисления. Цинковое покрытие прочно соединено с поверхностью стали, образуя эффективный защитный слой, который может быть нарушен только путем воздействия на него концентрированных кислот. Места разрезов оцинкованных профилей не нуждаются в дополнительной защите от коррозии. Резка и сборка профилей производится с помощью разнообразных приспособлений и инструментов (электроножницы, просекатели и т.  д.), позволяющих существенно повысить производительность труда.

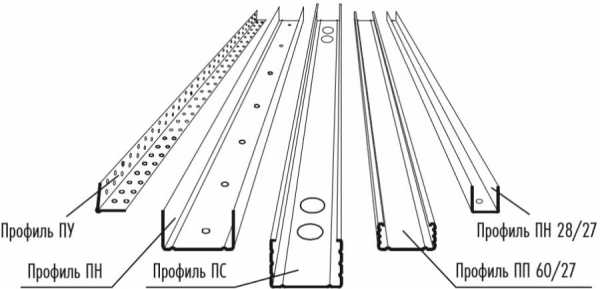

  Виды профилей и их особенности. Металлические КНАУФ-профили классифицируются на: профили стоечные (ПС) с размерами сечений (axb): 50х50, 75х50, 100х50 мм, номинальная толщина – 0,6 мм. профили направляющие (ПН) с размерами сечений: 50х40, 75х40, 100х40 мм, номинальная толщина – 0,6 мм. профили потолочные (ПП) с размерами сечения: 60х27 мм, номинальная толщина – 0,6 мм. профили потолочные направляющие (ПН) с размерами сечения: 28х27 мм, номинальная толщина – 0,6 мм. профили угловые (ПУ) с размерами сечения: 31х31 мм, номинальная толщина – 0,4–0,6 мм.

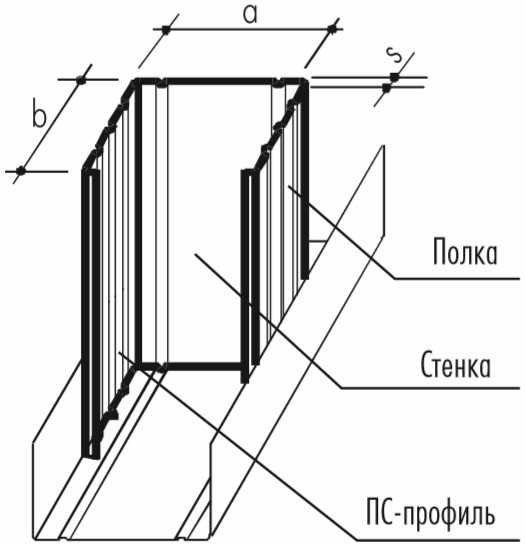

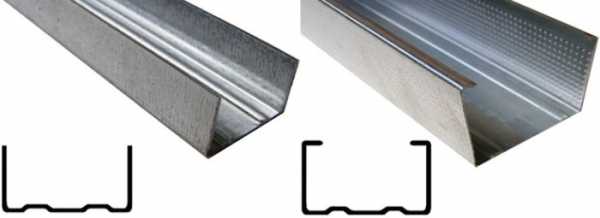

Профиль стоечный (ПС): Стоечные профили имеют С-образную форму и служат в качестве вертикальных стоек каркасов, предназначенных для перегородок и облицовок на основе как КНАУФ-листов, так и КНАУФ-суперлистов. Монтируется стоечный профиль в паре с соответствующим по типоразмеру направляющим профилем.

Размер стенки ПС-профиля обеспечивает плотную, без зазоров и деформирования полок стыковку с направляющим профилем. Расположение гофров на полке профиля – один в центре и два по краям на расстоянии 10 мм от центрального – значительно облегчает работу мастера по установке винтов в процессе крепления КНАУФ-листов или КНАУФ-суперлистов. Продольные гофры на полке ПС-профиля придают ему дополнительную жесткость. Центральный гофр является ориентиром как при установке каркаса, так и при установке КНАУФ-листов или КНАУФ-суперлистов. В этом случае вероятность попадания винта мимо гофра полки практически отсутствует. Это особенно важно при устройстве многослойных обшивок.

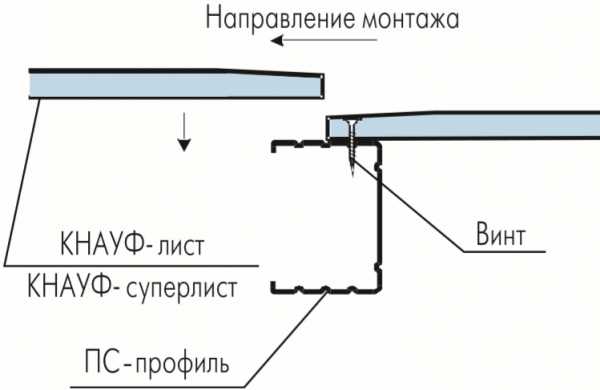

Монтаж листов необходимо производить в одном направлении со стороны стенки стоечных профилей. Благодаря этому ввинчиваемый винт не будет отгибать внутрь полку профиля при креплении следующего листа. На стенке профилей имеются три пары отверстий диаметром 33 мм или специальные просечки, которые позволяют протянуть электропроводку внутри перегородок и облицовок.

Выбор профиля осуществляется исходя из необходимой высоты перегородки, ее конструкции (однослойная или двухслойная) и требований к звукоизоляции. Крепление стоечного профиля к направляющему производится при помощи просекателя методом «просечки с отгибом».

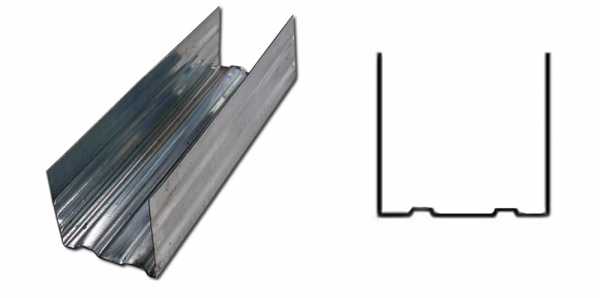

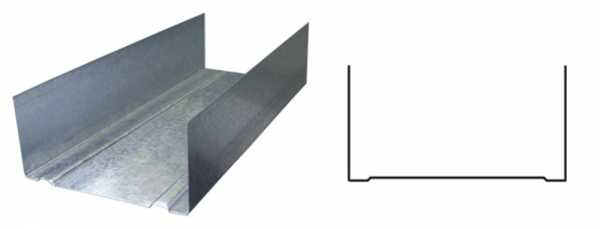

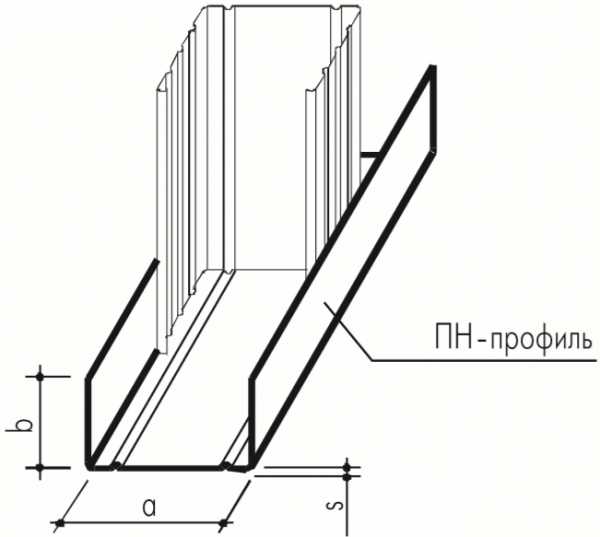

Профиль направляющий (ПН): Направляющие профили имеют П-образную форму и служат в качестве основания для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок и облицовок. ПН-профили монтируются в паре с соответствующим по размеру ПС-профилем. Направляющие КНАУФ-профили производятся с готовыми отверстиями диаметром 8 мм в стенке профиля, предназначенными для установки дюбелей, что существенно облегчает процесс крепления профиля к несущему основанию. При необходимости дополнительные отверстия для дюбелей можно просверлить в стенке профиля с помощью дрели.

Профиль потолочный (ПП 60х27): Потолочный профиль имеет С-образную форму и предназначен для устройства каркасов подвесных потолков и облицовок стен. Полки ПП-профиля имеют по три гофра, придающих ему дополнительную жесткость. Стенка профиля также имеет три гофра – один в центре и два более широких по краям.

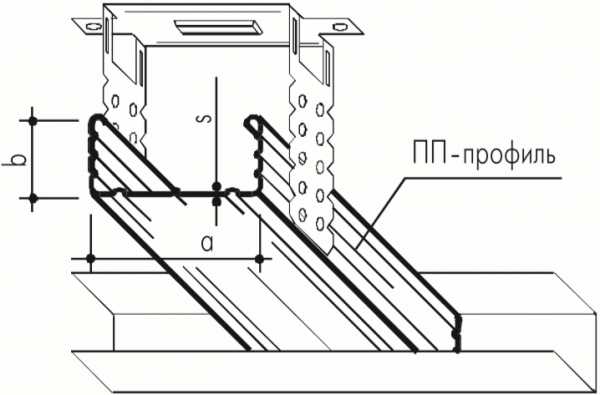

Крепление ПП-профиля к несущим основаниям (перекрытиям) осуществляется при помощи специальных подвесов. Края полок профиля загнуты внутрь, и за счет этого он висит на подвесе с зажимом. Прямые подвесы крепятся на профиле при помощи винтов LN. Широкая (60 мм) стенка служит удобным основанием для крепления КНАУФ-листов или КНАУФ-суперлистов. С использованием специальных соединителей, входящих в комплект подвесного потолка, ПП-профиль позволяет произвести быстрый и несложный монтаж.

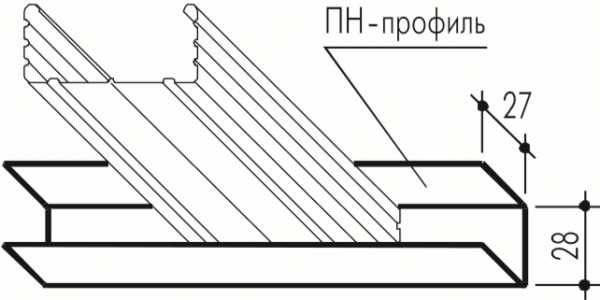

Профиль направляющий потолочный (ПН 28х27): Направляющий потолочный профиль используется для монтажа каркаса одноуровневых подвесных потолков и облицовок стен. При монтаже каркасов подвесного потолка ПН-профиль крепится по периметру помещения. В случае установки каркаса облицовки профиль крепится к полу и потолку. В стенке профиля имеются отверстия диаметром 8 мм. Они расположены с шагом около 250 мм и предназначены для крепления к стенам при помощи дюбелей.

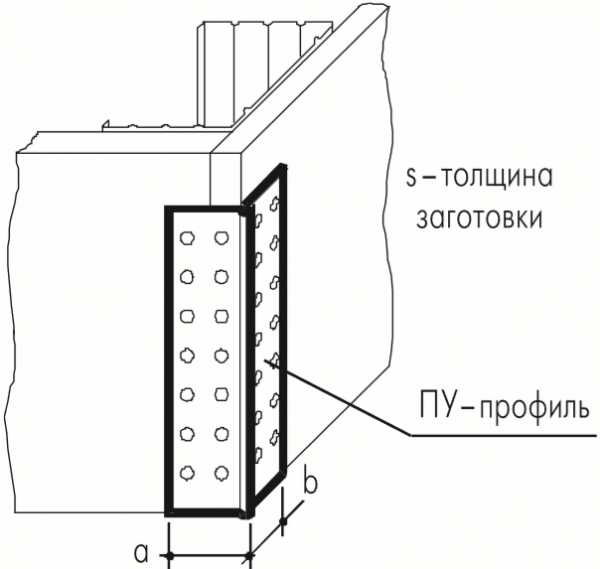

Профиль угловой (ПУ 31х31): Профиль угловой предназначен для защиты наружных углов обшивок из гипсовых строительных плит или гипсоволокнистых листов от механических повреждений. Сечение ПУ-профиля выполнено в форме острого угла (85°), что обеспечивает его плотное прилегание к поверхности угла перегородки или облицовки. Полки профиля имеют перфорацию в виде отверстий диаметром 5 мм. При его установке в отверстия проникает шпаклевка, предварительно нанесенная на угол конструкции, что обеспечивает прочное сцепление профиля с поверхностью обшивки.

Профиль арочный: Профиль арочный является основой криволинейных конструкций (главным образом потолков) и изготавливается из ПП-профиля 60х27 с различными радиусами гибки, но не менее 500 мм. Гибка может быть выполнена как стенками внутрь, так и наружу, что будет определять, соответственно, выпуклую или вогнутую форму. Максимальная длина дуги арочного профиля (развертка) составляет 6000 мм, что обусловлено возможностями производства.

Профиль для криволинейных конструкций: Профиль потолочный направляющий Knauf 27х28 мм 3 м 0.60 мм для криволинейных конструкций. За счет способности к горизонтальной и вертикальной деформации легким способом можно создавать трехмерные формы из одного профиля. Профиль из оцинкованной листовой стали необходим также везде, где требуется произвести примыкания к сводчатым конструкциям (напр., к колоннам или сводчатым потолкам), для точных переходов.

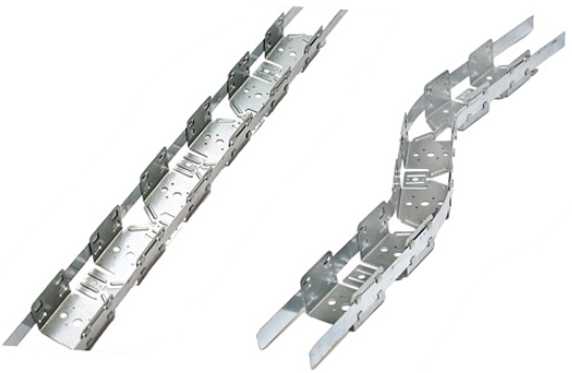

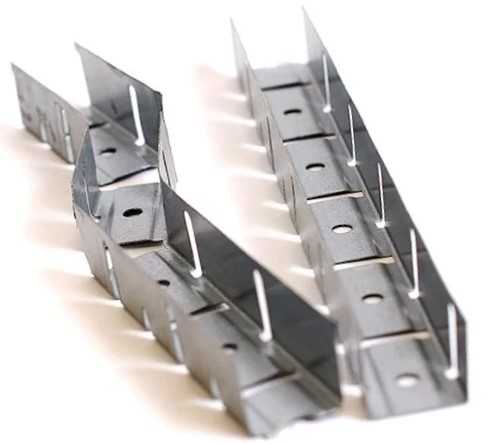

Кнауф Sinus: Профиль направляющий 50х40 1,9м Кнауф Sinus 0,60 мм для криволинейных конструкций. Предназначен для использования в качестве направляющей основы для стоечных профилей, а также для устройства перемычек между ними в каркасах перегородок при устройстве дверных проемов. Монтируется в паре со стоечным профилем 50х50.

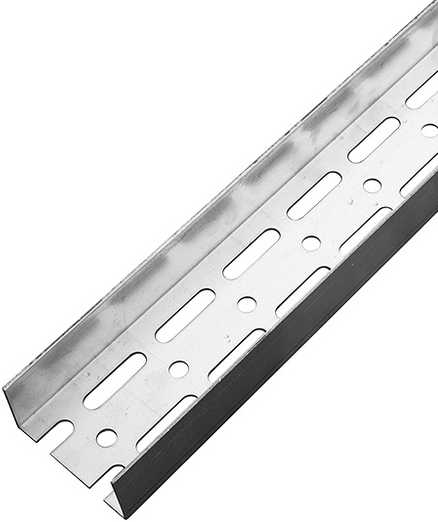

Профиль усиленный: Профиль усиленный 100х40 мм 3м UA для дверных проемов 2 мм. Профили UA используются для формирования дверных проемов и для крепления тяжелого оборудования санузла. Профили UA могут монтироваться в помещении как несущие опоры (для крепления электрических бойлеров, лабораторных шкафов или классных досок). Изготовлен из высококачественной оцинкованной стальной ленты толщиной 2 мм с высокой стойкостью к коррозии методом холодного проката. В сочетании с крепежными уголками процесс монтажа дверного проема существенно облегчается и сокращается.

master-gkl.pro

Перегородки по системе КНАУФ – подбор профиля, виды каркасов и другие особенности конструкций разных серий

Понятие «сухого» строительства подразумевает проектирование и возведение легких каркасно-обшивных конструкций, при монтаже которых затрачивается минимум средств и физических усилий. Немецкая компания KNAUF производит качественные материалы, необходимые при выполнении таких работ и является своего рода законодателем, определяющим стандарты для этого вида деятельности. Система КНАУФ для перегородок из гипсокартона известна любому строителю-профессионалу. Теперь настал и наш черед познакомиться с этими конструкциями подробней.

Серии перегородок (по классификации КНАУФ)

Специалисты компании классифицируют все каркасно-обшивные перегородки на несколько стандартных типов:

Для наружного покрытия каркасных конструкций компания КНАУФ производит прочный высокотехнологичный материал на основе гипса, не содержащий токсичных веществ, абсолютно не горючий и имеющий отличные эксплуатационные свойства. Гипсокартон выпускается в виде КНАУФ-листов (ГКЛ) – прямоугольных элементов, состоящих из армированного гипсового «сердечника», покрытого картоном, прошедшим специальную обработку.

В зависимости от области применения эти листы имеют различные свойства и подразделяются на виды:

• ГКЛ – применяется в помещениях с нормальной влажностью.
• ГКЛО – имеет повышенную огнестойкость. Материал используется для обшивки перегородок из профиля, установленных в пожароопасных помещениях.
• ГКЛВ – влагостойкий материал. Его картонное покрытие пропитывается особым составом.
• ГКЛВО – объединяет в себе свойства влаго- и огнестойкости.

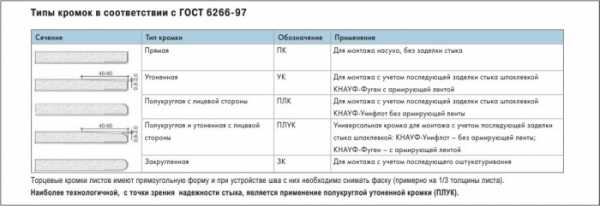

Кроме этой классификации КНАУФ листы имеют различия по виду боковой кромки. Все особенности материала обозначены маркировкой, которая наносится на каждый лист.

К содержанию↑

Особенности каркаса перегородок

Следующими составными элементами каркасно-обшивных конструкций системы КНАУФ являются металлические профили – полосы из оцинкованной стали толщиной 0,5–0,8 мм. Эти изделия придают прочность каркасу, но не утяжеляют его общий вес. Рассмотрим, какой именно профиль нужен для перегородки из гипсокартона, которая будет выполнена по системе КНАУФ:

• Профиль направляющий – ПН. Стальные полосы П-образной формы. По размерам делится на виды: ПН-50, 65, 75 и 100. Маркировка обозначает ширину его основания. ПН оснащен отверстиями под дюбели.
• Профиль стоечный — ПС. Края боковых частей закруглены в виде буквы С. Маркировка аналогична направляющему. Стандартная длина профиля для перегородок из листов гипсокартона составляет 275, 300, 400, 450 и 600 см.

К содержанию↑

Инструмент и крепеж

Конструктивные особенности систем КНАУФ предполагают точное соблюдение всех рекомендаций производителя, касающихся их монтажа. Большое внимание специалисты компании уделяют характеристикам и качеству крепежного материала, который применяется при сборке каркасных перегородок их гипсокартона.

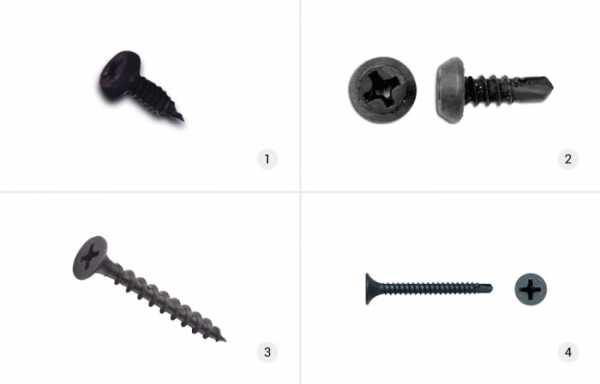

Для соединения профиля между собой рекомендуется использовать шурупы (саморезы) по металлу LN 9 и LB 9 (прокалывающие и сверлящие). Для крепления КНАУФ листов применяются самонарезающие шурупы типа TN и TB длиной 2,5–4 мм. Направляющий профиль крепится к перекрытиям простыми или анкерными дюбелями размером 4, 6, 8 или 12 мм.

1 — LN шуруп; 2 — LB шуруп; 3 — TN шуруп; 4 — TB шуруп

Конструкция перегородки из гипсокартона системы КНАУФ очень проста, а для ее монтажа достаточно самого простого инструмента, который есть в любом «домашнем» наборе:

1. Рулетка, уровень, отвес – для разметки.
2. Перфоратор – отверстия под дюбели, крепящие направляющий профиль.
3. Шуруповерт – монтаж каркаса и крепление обшивки.
4. Ножницы по металлу – нарезание профиля по размеру.
5. Строительный нож – нарезание гипсокартона.

К содержанию↑

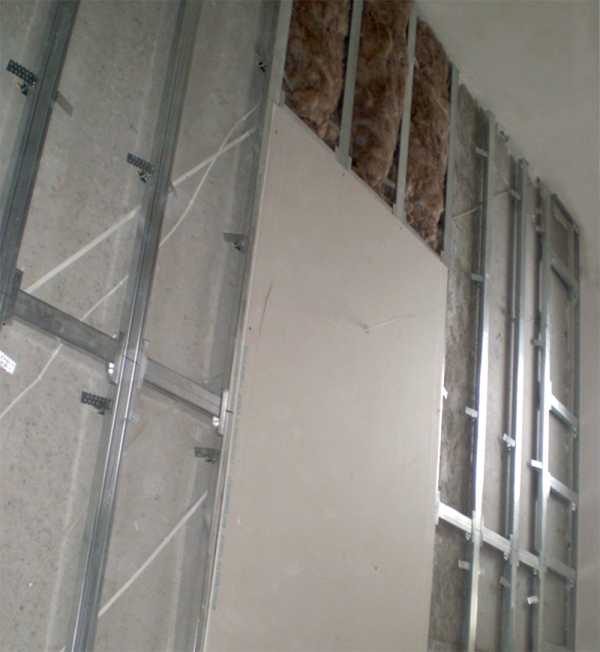

Этапы монтажа

Специалисты компании КНАУФ разработали поэтапную технологию установки гипсокартонных систем, подразумевающую строгую последовательность выполнения всех работ. Итак, рассмотрим краткую инструкцию по монтажу перегородки из гипсокартона:

• Разметка. Красящим шнуром отмечаем ровную линию на полу, а затем, с помощью отвеса или лазерного уровня, переносим эту отметку на смежные стены и потолок.

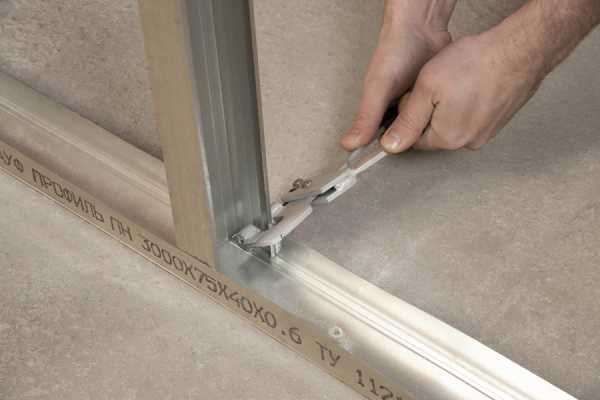

• Монтаж каркаса перегородки из профиля. К полу и потолку, дюбелями (через 80–100 см), крепим профиль ПН. К перекрытиям его нужно крепить, прокладывая уплотнительный материал. В ПН устанавливаем и крепим стоечный профиль. Максимальное расстояние между стойками не должно превышать 600 мм.
• Установка оборудования. В каркасной конструкции устанавливаем закладные элементы (опоры под шкафы, полки, светильники и пр.). Монтируем электропроводку и все необходимые коммуникации.
• Облицовка каркаса. С одной из сторон каркаса для перегородки из гипсокартона монтируем листы, закрепляя их саморезами через каждые 250 мм.
• Укладка звукоизоляции. Между стойками (максимально плотно) прокладываем звукоизоляционный материал.
• Полная обшивка. Крепим ГКЛ на оставшейся стороне каркаса. В случае если тип перегородки предусматривает многослойность покрытия, каждый слой листов нужно устанавливать, смещая его на 600 мм, от предыдущего.
• Отделка. Закончив облицовку каркаса, нужно прошпаклевать швы между листами и шляпки крепежных саморезов. Гипсокартон необходимо прогрунтовать для окончательной декоративной отделки.

Этот краткий обзор гипсокартонных систем, разработанных известной немецкой компанией КНАУФ, является своего рода инструкцией, которой необходимо руководствоваться при монтаже перегородок. Дополнительные вопросы, возникающие у вас в ходе работы, будут тщательно рассмотрены нашими опытными специалистами. Не сомневайтесь, мы дадим вам ответ, который обеспечит «приятный» результат в таком непростом деле, как домашний ремонт.

Автор статьи

32 года

штукатур 5-го разряда в строительной компании – стаж 9 лет.
