глубинный дренаж участка своими руками, глубина заложения дренажной трубы, фото и видео примеры
Содержание:1. Выбор варианта дренажа вокруг дома
2. Расчет глубины заложения дренажа своими руками
3. Предотвращение подтапливания дома на участке
Чтобы дренажная канализация качественно выполняла свои функции, она должна быть правильно спроектирована и рассчитана, и в таком случае ее эффективность и надежность будут достигать максимального уровня. Кроме того, хороший проект предполагает снижение материальных затрат за счет более рационального использования ресурсов. Существует два основных метода расчета дренажной системы, один из которых основывается на глубине фундамента, а другой – на глубине промерзания грунта. Самое важное, что нужно сделать перед началом строительных работ – определить, какова глубина заложения дренажной трубы.
Выбор варианта дренажа вокруг дома
Качество проекта дренажной системы напрямую зависит от того, насколько соблюдается уклон трубопроводов.
Дренажные трубы нужно обязательно располагать по контуру выбранного участка. Правильный расчет системы предполагает грамотную трассировку и качественно определенная глубина дренажа на участке. Читайте также: “Ливневка вокруг дома устройство на примерах”.
Расчет глубины заложения дренажа своими руками
Оба основных способа расчета глубины залегания трубопровода требуют детального рассмотрения.
Алгоритмы методов выглядят следующим образом:
Расчет по глубине промерзания. В данном случае трубы следует располагать ниже точки, где промерзает почва, чтобы достичь максимальной работоспособности в условиях большого количества осадков и обеспечить качественное функционирование системы в любой ситуации. Глубина дренажа вокруг дома будет зависеть и от количества выпадающего в зимний период снега, поскольку его слой может обеспечивать грунту неплохую теплоизоляцию.
Глубина дренажа вокруг дома в таком случае будет рассчитываться так:
- берется величина промерзания почвы в данной климатической зоне;
- от этой величины отнимается 30 см (если трубы имеют менее 500 мм диаметра) или 50 см (если диаметр труб выше 500 мм).
Расчет по глубине фундаментов. Этот метод считается самым простым: глубина дренажа вокруг дома получается в результате суммирования глубины фундамента с величиной 0,5 метра. Результат данных расчетов позволит вычислить необходимую глубину заложения трубопровода. Использование такого способа проектирования дает возможность системе удалять воду из почвы еще до того, как она начнет подмывать фундамент и подвальные помещения. Читайте также: “Как сделать дренаж вокруг дома – варианты дренажных систем, правила устройства”.
Если во время строительства почва довольно суха, то при расчетах стоит взять небольшой запас: осенний и летний период характеризуется довольно низким уровнем грунтовых вод, а вот весной на дренажную систему будет ложиться большая нагрузка.
Оптимальным показателем глубины закладывания трубопровода в большинстве регионов является 1,3-1,4 метра, причем теплоотдача от зданий в данном случае не учитывается: этот параметр нужно рассматривать только тогда, когда дом в зимний период отапливается.
Что выходит в итоге? Каждый метод расчета глубины залегания трубопровода пользуется спросом, и если комбинировать эти методы, то можно высчитать идеальные параметры дренажной системы, которые дадут возможность использовать ее максимально эффективно.
Предотвращение подтапливания дома на участке
Любое здание требует защиты от подтоплений и паводков, и для решения этой проблемы используется глубинный дренаж участка, обеспечивающий отвод воды от дома. Какие работы нужно сделать, чтобы создать такую конструкцию, которая будет надежно оберегать дом от воздействия внешних факторов? Порядок выполнения работ будет следующим:

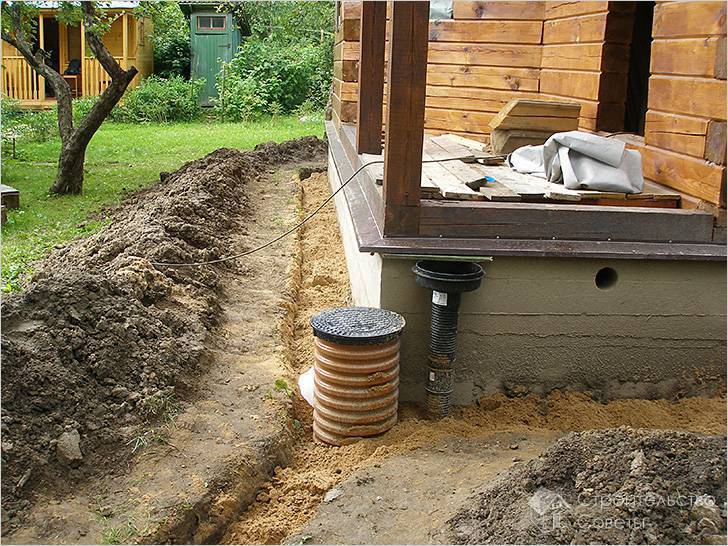

- Сначала необходимо выполнить земляную работу по контуру здания: выкопать траншею подходящей ширины и с глубиной, рассчитанной при помощи описанных выше методов. Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
- Нижняя точка траншеи должна соединяться с дренажным колодцем. Расстояние от стен постройки до канавы должно находиться в пределах 3-5 метров.
- Теперь вырытую траншею нужно засыпать щебенкой (как правило, толщина слоя составляет около 0,5 метров). Для закупки необходимого количества материала следует использовать следующую формулу: объем щебенки = длина траншеи * ширина траншеи * толщина слоя.
- Когда слой щебня выложен, на него можно укладывать трубопровод. На том участке, где труба будет соединяться с бетонным кольцом, необходимо сделать отверстие, диаметр которого должен немного превышать диаметр трубы.
Очень важно следить за тем, чтобы на один погонный метр соблюдался хотя бы двухсантиметровый уклон.
Заключение
Хорошо спроектированный и выполненный глубинный дренаж участка своими руками позволит не беспокоиться о подтоплениях здания в сезон весенних паводков или при больших атмосферных осадках (прочитайте также: “Дренаж для дома – система своими руками”).
Чтобы создать качественный проект, нужно учитывать различные факторы, начиная с глубины закладки труб и заканчивая грамотными расчетами. Если все будет сделано верно, то конструкция будет полностью выполнять возложенные на нее функции.
Какой глубины должен быть дренаж вокруг дома? Проверка весенней водой. | 🔨Строю свой дом.🔨 Опыт новичка.
Когда я делал дренаж вокруг дома, я прекрасно представлял как он будет работать и какие функции должен выполнять.
Единственный вопрос, у меня был:
Как глубоко нужно закапывать дренажные трубы?
Сомнения, как всегда от кучи мнений, котрые встречаются на просторах интернета. Я видел примеры когда дренаж кладется у самой подошвы фундамента, видел и чуть ниже, а кто-то делает совсем глубоко.
Но выбирая глубину, на мой взгляд нужно думать о том, что вы хотите?
Защитить фундамент от намокания, или сохранить сухим весь грунт под фундаментом.
Но при этом нужно учитывать, на какой принцип работы дренажа вы готовы: автономный или энергозависимый?
Исходя из всего этого, я и делал свой выбор.
Так как мой фундамент, находится целиком на поверхности, то делать дренаж у самой подошвы – это значит по земле.:).
Я встречал примеры укладки труб у самого основания, у сильно заглубленных фундаментов( около метра), так как делать глубже – это как-то чересчур.
И в этом случае дренаж защищает непосредственно фундамент.
Для своего же фундамента, задачей дренажа я представлял осушение всей подушки под ним. Отвод воды нужен не только, чтобы предотвратить морозное пучение, но и не допустить размывания грунта под домом.
При этом я изначально хотел делать всю систему независимой от электричества, а это значит, что нужно было учитывать глубину дренажной канавы на дороге.
И вот, решение главного вопроса, глубины дренажа,как раз и сложился из всех этих факторов.
Т.е., чтобы вода самотеком уходила с участка, нужно было делать расчет с конца, а именно от канавы за участком, куда все должно уходить.
С учетом всех уклонов, дренаж вокруг дома получился на злубине 0,5 метра, как раз у основания подушки фундамента. А осушать все ниже, я просто не вижу смысла.
Тем более, что задачу свою дренаж выполняет только весной.
Летом, когда я его делал, и осенью я не видел воды в смотровых колодцах, т.е в этот период и боятся нечего.
А вот весной, я увидел всю его пользу.
Самое главное, учитывая то, что зима была очень снежная, и от таяния снега воды сейчас очень много, уровень грунтовых вод поднялся до допустимых пределов, и воде с участка есть куда уходить.
Это главное, о чем я переживал. Был момент, на пару дней, когда выход дренажной трубы погрузился в воду целиком, но потом уровень спал и стало видно, как вода, ручейком, уходит с участка.
Значит главную функцию, по защите основания фундамента от переувлажнения, мой дренаж выполняет.
фундамент, правила устройство, пристенный, на каком расстоянии делают, правильный, ниже уровня
Содержание статьи
01.
12.2018 1,166 Просмотров
Материалы для дренажа
Если соблюдать все проектировочные нормы и применять только качественные материалы, то действенный дренаж фундамента можно произвести даже своими руками.
Давление воды на фундамент с дренажом и без
Крайне важно еще на этапе проектирования системы дренажа вычислить степень нагрузки, которой будут подвержены лотки и дрены. Если нагрузка высока, то и материалы нужно выбрать очень крепкие, пластик в таком случае не подойдёт, зато отлично справится прочный бетон. Колодцы, желоба и каналы, выполненные из бетона, способны выдержать нагрузку до 90 тонн.
Желобам, играющим роль отвода воды, можно продлить срок службы, если использовать защитные решётки из чугуна. Если их тщательно прикрепить, они закроют все внешние элементы того, вокруг территории частного дома можно также расположить дождеприёмники, которые будут точечно собирать воду. Для того чтобы выбрать материал их исполнения, нужно знать степень эксплуатационной нагрузки.
- Отвод воды от фундамента дома …
- Отвод воды от фундамента дома …
- Отвод воды от фундамента дома …

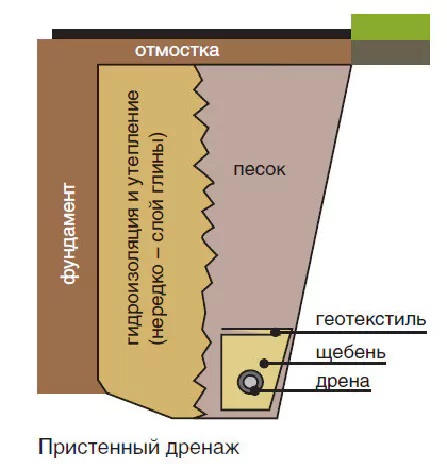

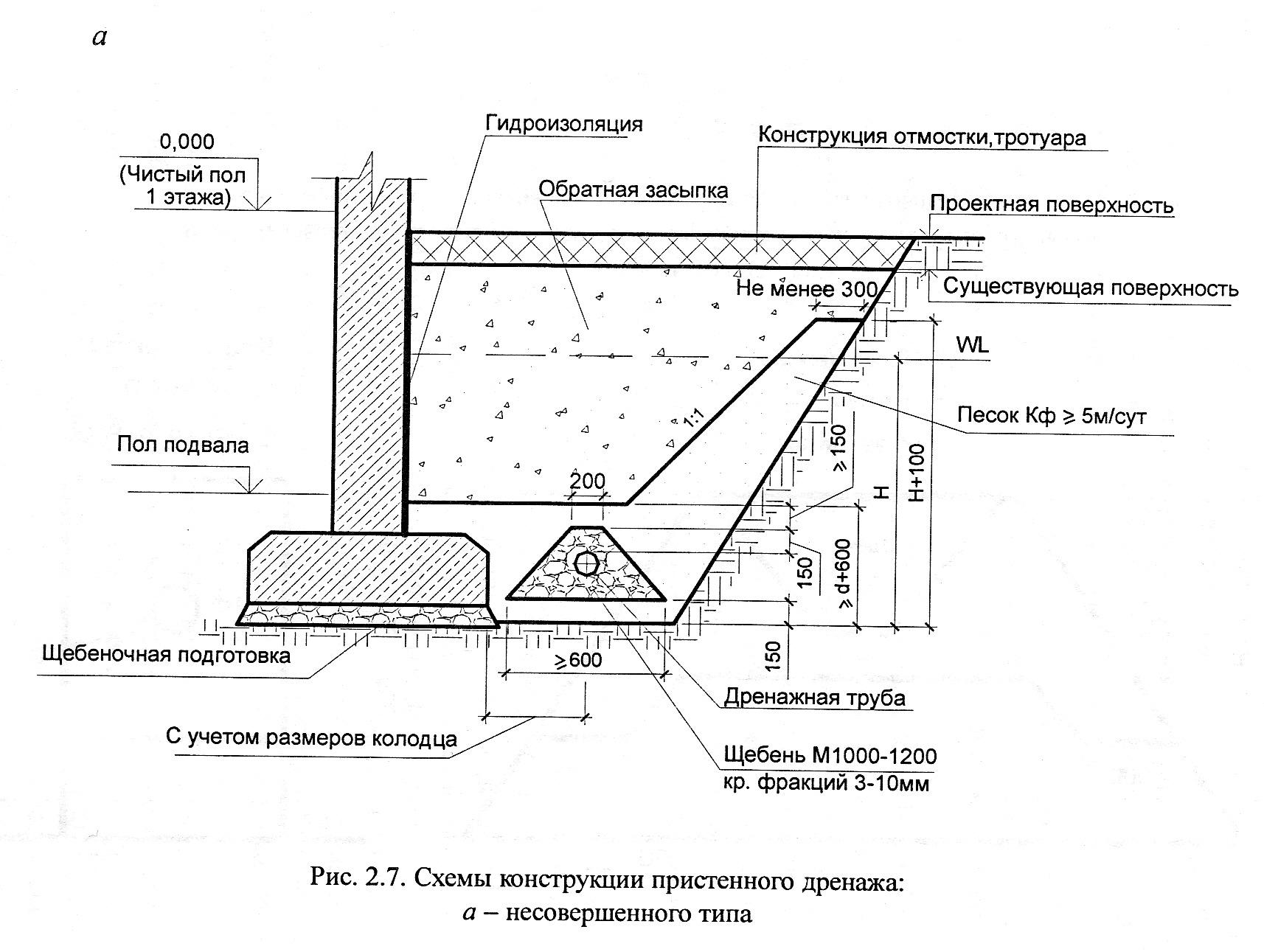

Пристенный дренаж – это устройство, обеспечивающее водоотвод и состоящее из фитингов и специальных дренажных пластиковых труб с перфорацией.
Трубы укладываются в заблаговременно подготовленные вокруг периметра дома канавки, наполненные дренирующим слоем.
Для дренажной системы могут быть использованы трубы как с гофрированной, так и с гладкой поверхностью. Гладкость даёт хорошую пропускную способность, что интенсифицирует отвод, а гофра в трубе повышает её жёсткость, и, следовательно, прочность.
Описание системы
Для эффективного отвода грунтовой, дождевой и талой воды, которые не только разрушают элементы конструкции строения, заполняют подвал и погреб, но и снижают несущую способность грунта, существует несколько способов устройства дренажа.
Каждый из них имеет свои преимущества и недостатки. Поэтому, решение какой вид выбрать и как лучше сделать водоотвод вокруг дома остается за самим и место расположения системы защиты от излишней влаги подбирается с учетом рельефа местности, наличия заглубленных помещений, глубины залегания грунтовых вод, вида грунта. По конструкции различают следующие дренажные системы: засыпная, открытая и закрытая.
Чем опасна лишняя влага
Повышенная влажность грунта — бич, способный попортить немало крови владельцу дома. Разберем все неудобства, связанные с высоким уровнем грунтовых вод.
- Повышенная влажность участка приводит к неравномерному промерзанию грунта под домом и вокруг него.
Если это не особо критично для фундамента на сваях, то для мелкозаглубленного ленточного фундамента и утепленной плиты появляется немалый риск: чем выше влажность грунта, тем сильнее он подвергается морозному пучению. Влага в почве под стенами дома промерзает и пытается вытолкнуть фундамент вверх, в то время как под самим домом такой нагрузки нет.
Фундамент просто-напросто ломает — зачастую вместе со стенами. Та же участь может ожидать дорожки из тротуарной плитки.
- Повышенная влажность — причина появления грибка и плесени на стенах и перекрытиях.
Такое соседство крайне опасно для здоровья жильцов, вдвойне опасно — для детского организма; причем заболевания, вызываемые вредоносной флорой, проявятся раньше, чем вы обнаружите нежелательных соседей. Помимо вреда для здоровья, грибок, поселившийся в каркасной стене, может привести к самым печальным последствиям — вплоть до необходимости сноса дома
- На участке с повышенной влажностью грунта будет невозможно земледелие.
Если корни культурных растений постоянно находятся в воде — они попросту сгнивают.
- Повышенная влажность грунта под гаражом или хозпостройками приведет к порче имущества.
Вещи будут гнить, а кузов автомобиля больше подвержен коррозии.
Трещины в фундаменте и несущих конструкциях, грибок на стенах и перекрытиях, гниющие растения на грядках и ускоренная коррозия автомобиля в гараже — неполный список последствий повышенной влажности грунта.
Факторы, побуждающие к обустройству дренажа вокруг дома
Выбор дренажной системы определяется в каждом отдельном случае:
- пришла в негодность гидроизоляция фундамента, о чем свидетельствуют не высыхающие пятна после дождя, плесень, грибок в подвале;
- слабая изоляция: не обработанные мастикой участки, плохо проклеенные швы, которые периодически пропускают влагу;
- застой воды в период весеннего таяния снега или дождя из-за близко расположенных глинистых и суглинистых грунтов;
- участок с постройками находится в низине, расположен без природного рельефного уклона и периодически затопляется стекающими дождевыми или талыми водами;
- нарушения в обустройстве отмостки дома;
- утечка воды из-за ошибок в монтаже водоотвода или канализации;
- высокий уровень грунтовых вод – частая причина просачивания влаги внутрь.
Если водный горизонт расположен на расстоянии менее 1,50 см от нижнего уровня фундамента или есть вероятность появления верховодки, без грамотного проекта водозащиты дома не обойтись.
Вывод
Устройство поверхностного, а если нужно, и глубинного водоотвода задача вполне выполнимая, но… если сомневаетесь – то лучше довериться профессионалам. Если вы хотите обезопасить подвальные помещения, фундаменты и так далее, и столкнулись с верховодкой (подземными водами), то в силу сложности задачи и комплексности, рекомендуем выбрать одного подрядчика, который станет отвечать за разработку и установку всей системы водоотвода, в общем.
- Как сделать отвод воды от фундамента …
- Надежные способы отвода воды от …
- Отвод воды от фундамента дома …
Это необходимо, так как отдельные работы, сделанные различными подрядчиками, чаще всего, не решают проблему, в общем, а у подрядчика постоянно появляется возможность сказать: «Это не я!».
Желательно договориться о гарантии на системы водоотвода не меньше чем на год. Лишь полноценный сезон сможет доказать их работоспособность!

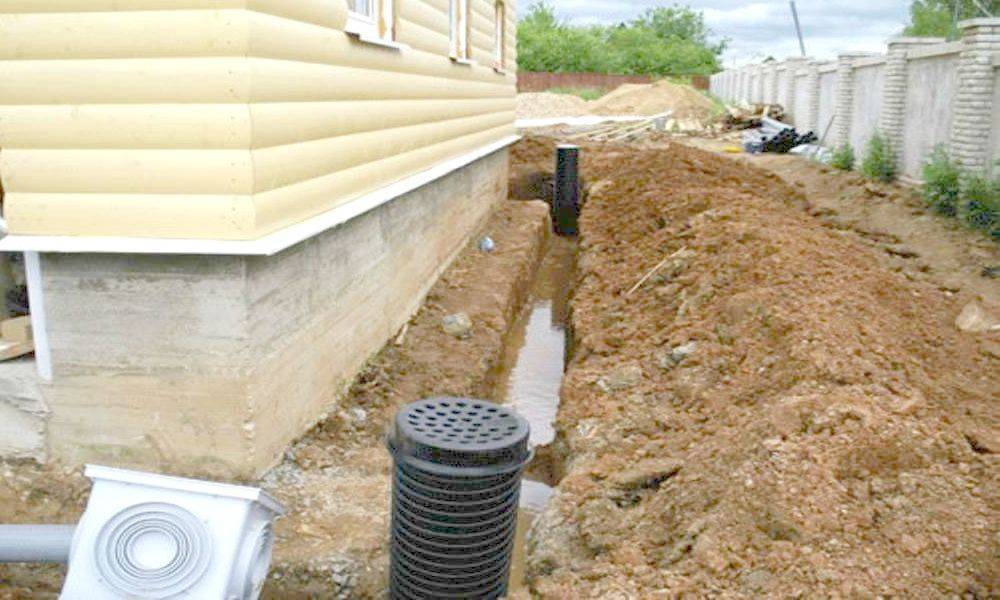

Кольцевая дренажная система вокруг дома
Кольцевой дренаж обустраивают в тех случаях, когда дом уже возведен, а отмостка проложена. Основных отличий кольцевого устройства дренажа от пристенного технологически нет, за исключением следующих моментов:
- траншею необходимо прокладывать по периметру дома на расстоянии до трех метров от фундамента, при этом все правила земельных работ, включая уклон и глубину, остаются неизменными;
- после прокладки дрен и установки колодцев, следует засыпать десятисантиметровый слой щебня, обернуть его свободными краями геотекстиля, после чего до нулевого уровня засыпать грунт;
- вместо устройства отмостки засыпанные траншеи кольцевого дренажа засыпаются тонким слоем гравия (или дерном) и декорируются, как кольцевая дорожка, ведущая к точке водосброса.
Дренаж охраняет фундамент от воды
Организация системы дренажа осуществляется с помощью материалов, имеющих высокий уровень просачивания воды.
Это может быть щебень особенной фракции. Именно в него производят закладку труб системы дренажа, а также дождевой канализации.
Дренажная система на участке для отвода воды
Самой важной составляющей этой системы считается отмостка, окружающая фундамент здания по периметру.
Эффективность такого строительного приема напрямую зависит от правильного выбора ширины отмостки и градуса ее наклона. При этом в ней не должно быть никаких трещин и пустот.
Как организовать отвод воды с участка
Это комплексная задача, состоящая из следующих взаимодополняющих систем:
- кровельная водосточная система;
- система поверхностного водоотвода;
- глубинная дренажная система.
Первые две системы способствуют отводу дождевой и талой воды. Эти виды почвенных вод имеют сезонный характер и являются большой проблемой для домов с подвалом, а также быстро наполняют выгребной колодец в период паводков.
- Отвод воды от фундамента дома
- Как сделать отвод воды от фундамента …
- Решено] Как отвести воду от фундамента …
Кровельная система должна быстро собрать дождевую воду и отвести её к водосбору.
Если кровельный водосток отсутствует, дожди в скором времени разобьют отмостку, ступени и дорожки вокруг дома. Излишки ливневых и талых вод устраняют с помощью поверхностного дренажа. Если же вода подтапливает подвал, а септик или выгребную яму приходиться откачивать каждую неделю, вам не избежать глубинного дренажа.
Дренажная система вокруг дома: устройство дренажа своими руками
Для обустройства дренажа отмостки вокруг дома или другой аналогичной системы на первоначальном этапе осуществляется анализ грунта. Как правило, такие данные становятся известны еще во время строительства фундаментной части здания. Для этого осуществляется бурение нескольких скважин (4-5 шт.) в зоне строительства на глубину 5 м и производится изучение местности.
На глинистых и суглинистых видах почв влага от осадков и таяния снегов скапливается в верхней прослойке грунта. Аналогичная ситуация получается, если грунтовые воды проходят на глубине менее 2,5 м от поверхности.
Дренаж вокруг дома позволяет замедлить процесс разрушения фундамента из-за воздействия грунтовых вод
Планирование дренажа вокруг дома: как правильно сделать расчет глубины промерзания:
| Климатические пояса | Глубина промерзания почвы, см |
| Курган-Омск | 210-220 |
| Оренбург-Кустанай | 180-200 |
| Вологда-Вятка | 150-170 |
| Петербург-Москва | 120-140 |
| Ростов-на-Дону-Курск | 90-110 |
| Калининград-Севастополь | 70-80 |
В таблице указан максимальный предел промерзания.
На практике этот показатель, как правило, меньше примерно на 20-30%.
Организация пристенного дренажа вокруг дома: как правильно делать монтаж
Перед установкой дренажной системы вокруг дома своими руками нужно выполнить ряд подготовительных работ, поскольку эта конструкция будет примыкать к фундаментной части здания. Подготовка включает:
- Обработку основания битумным грунтующим составом с наружной стороны.
- Нанесение поверх подсохшей поверхности битумной мастики.
- Наклеивание армирующей сетки с размером ячеек 2х2 мм.
- Просушка поверхности в течение дня.
- Нанесение второго слоя битумной мастики.
На схему укладки труб может оказать влияние удельный вес грунта. Данные по основным категориям почв размещены в таблице.
Расстояния между дренами для устройства дренажа вокруг дома своими руками:
| Глубина монтажа трубопровода, см | Оптимальное расстояние между трубами, см | ||
| Легкие типы почвы | Почвы со средними показателями | Тяжелые глинистые почвы | |
| 450 | 450-550 | 400-500 | 200-300 |
| 600 | 650-750 | 500-650 | 300-400 |
| 900 | 900-1100 | 700-900 | 400-550 |
| 1200 | 1200-1500 | 1000-1200 | 450-700 |
| 1500 | 1550-1800 | 1200-1500 | 650-900 |
| 1800 | 1800-2200 | 1500-1800 | 700-1100 |
Технология создания дренажа вокруг дома: как сделать основной массив работ
Порядок создания дренажа фундамента своими руками на глинистых почвах:
- в самом низком месте участка выполняется монтаж коллекторного колодца;
- формируется траншея вдоль фундамента с уклоном к водосборнику, который регулируется с помощью строительного уровня;
- создается песчаная подушка на дне траншей толщиной 5 см;
- поверх песчаной подушки укладывается геотекстильная ткань с запасом, чтобы концы полотна можно было завернуть внахлест;
- формирование гравийной подушки толщиной 10 см;
Устройство дренажа вокруг дома – задача первоочередной важности
- монтаж труб под углом в 2°;
- стыковка элементов трубопровода с помощью угловых соединителей и переходников;

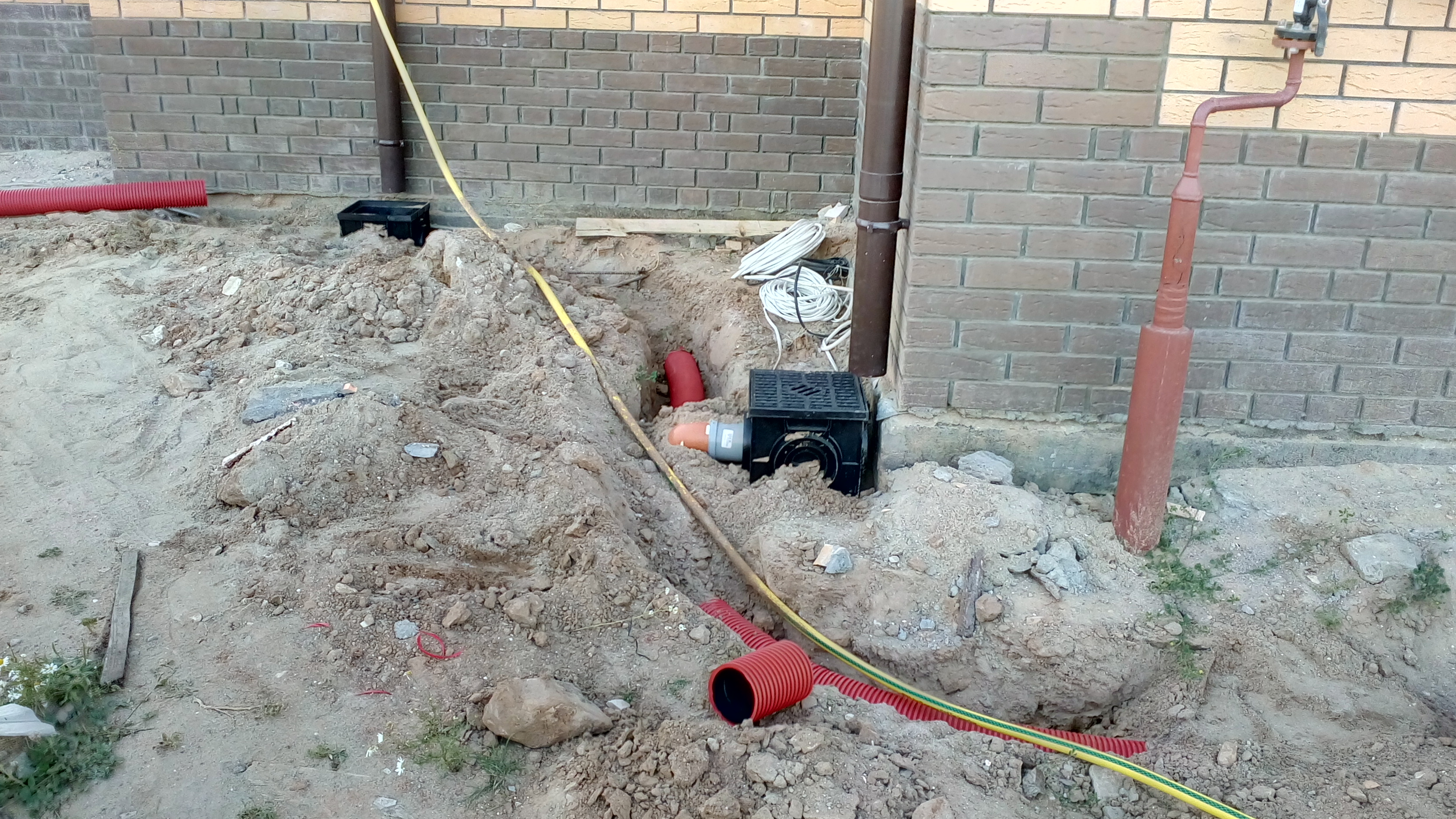

- по углам сооружения помещаются смотровые колодцы. От них к водосборному колодцу прокладывается трубопровод с уклоном;
- формирование насыпи из гравия толщиной 10 см;
- оборачивание труб с гравием свободными концами геотекстильной ткани, которая фиксируется прочными синтетическими веревками;
- заполнение траншей землей или же песком (в зависимости от типа почвы на участке).
От них к водосборному колодцу прокладывается трубопровод с уклоном;Обустройство кольцевого дренажа вокруг дома своими руками: как сделать монтаж системы

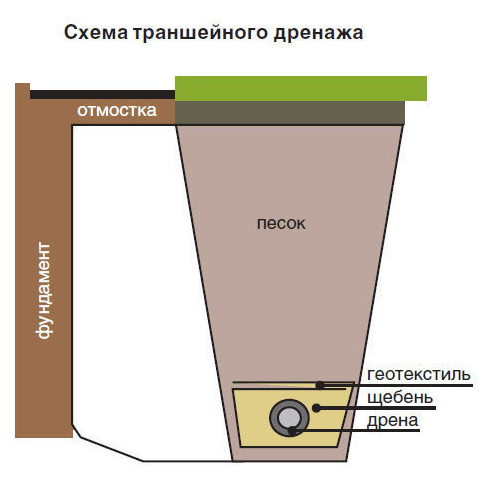

Для монтажа этой системы требуется сделать вокруг сооружения замкнутую систему траншей с учетом того, что их глубина должна превышать уровень размещения фундамента на 0,5 м.
Дренажная труба для системы водоотвода
Траншеи в этом случае также должны располагаться с уклоном к колодцу для сбора воды. Минимальный показатель наклона – 2-3 см/пог.м. Досыпая песок или убирая его, этот показатель можно контролировать.
Пошаговая технология обустройства дренажа вокруг фундамента:
- На дно траншеи насыпается песок и настилается геотекстильная ткань с запасом (свободные края нужно завернуть на стенки траншеи).
- Формируется щебневая подушка толщиной 10 см.
- Выполняется монтаж трубопровода с диаметром элементов 10 см и более с углом наклона в 2°.
- Осуществляется установка смотровых колодцев в тех местах, где трубы поворачивают. На прямых участках можно установить колодцы на расстоянии 12 м друг от друга.
- Делается насыпь из гравия или же щебня (толщина прослойки 20-30 см).
- Выполняется обертывание свободными краями геотекстильной ткани.
- Траншеи заполняются до верха песком и землей.
Закрытый дренаж при соблюдении технологии устройства и правильной эксплуатации эффективно осуществляет сбор воды в течение многих лет
Организация дренажа вокруг дома своими руками без труб
Процесс обустройства дренажа вокруг дома может обойтись без применения труб и даже щебня. Альтернативные виды дренажа:
Как осушить затопленный подвал?
Нередко мысли людей, получивших в собственность загородный участок, заняты тем, как быстрее возвести строение, обустроить его и спокойно наслаждаться результатами своего труда.
Однако с приходом весны владельцев домов нередко ожидает неприятный сюрприз: подвал превратился в бассейн. Возникает извечный вопрос: «Что делать?»
Не стоит впадать в отчаяние. Выход есть из любой, даже самой сложной ситуации. Правда, предстоит потрудиться и затратить усилия. К сожалению, это расплата за беспечность и недостаточную осмотрительность.
Глубинного дренажа здесь недостаточно. Надо установить насос и осушить подвальное помещение, гидроизолировать стены, сделать отмостку.
- Отвод воды от фундамента дома …
- Решено] Как отвести воду от фундамента …
- Отвод воды от фундамента дома: с …
Осушение
- Из подвального помещения выносятся хранимые в нём вещи, стеллажи, удаляется вся вода. Если в кратчайшие сроки устроить приямок не получается, можно воспользоваться какой-нибудь ёмкостью, которая послужит местом для установки насоса и сбора воды. Конкретные действия выполняются в зависимости от сложившейся ситуации.
- Когда вода откачана, необходимо обеспечить вентиляцию. В противном случае стены останутся влажными.
- В самой нижней точке оборудуется приямок глубиной 50 сантиметров. Размеры сторон 50×50 сантиметров. Боковые поверхности, пол углубления гидроизолируются и бетонируются. По периметру стен сооружается линейная дренажная система. Приямок служит местом сбора воды. Желательно оградить конструкцию и исключить вероятность несчастных случаев. В целях экономии допускается установка в приямке пятидесятилитровой ёмкости. Поступающие подобным образом избавляются от необходимости гидроизоляции стенок.
- На финальной стадии в приямок помещается насос, с помощью которого будет откачиваться вода. Выбор подходящего агрегата зависит от того, насколько загрязнена вода. Если в ней присутствует много ила, волокнистых включений, другого мусора, то предпочтительнее остановиться на фекальном насосе. Сейчас на рынке представлен широкий ассортимент насосов и систем управления ими, что позволяет как ручное, так и автоматическое включение агрегата.
Конкретные действия выполняются в зависимости от сложившейся ситуации.
Нередко обстоятельства требуют устройства дренажной системы на больших площадях, строгого ограничения уровня грунтовых вод. В таких случаях задача несколько усложняется. Её решение потребует дополнительных финансовых и временных затрат. Тем не менее результат будет достигнут. Выход из самых неблагоприятных ситуаций видится в монтаже дренажных систем, изготовленных из геокомпозита. На сегодняшний день этот вариант является самым прогрессивным и эффективным.
Правила устройства дренажа фундамента
Сделать дренаж фундамента своими руками без привлечения специализированных компаний не так сложно, т. к. технология укладки дренажных труб достаточно простая, за исключением первичного этапа расчета характеристик.
Дренаж делают на расстоянии 1,5 — 3 метра от фундамента. Глубинный дренаж укладывается в траншею глубина которой рассчитывается заранее. Ширина траншеи должна составлять не менее 30 см. На её дно и стены укладывается геотекстиль. Геотекстиль играет роль фильтра тонкой очистки.
Далее на дно по верх текстиля насыпается щебень. Толщина нижнего слоя щебня должна быть не менее 5 см. После этого укладывается специальная дренажная труба, которая тоже должна быть завернута в геотекстиль или какой-либо другой фильтрующий материал.
Внимание: фильтрующий материал должен хорошо сопротивляться гниению и воздействию влаги.
После того, как труба уложена, сверху она тоже засыпается слоем щебня, текстиль с боков заворачивается к противоположным сторонам траншеи. Таким образом получается, что вода, прежде чем попасть в дренажную трубу, проходит несколько степеней очисти, что гарантирует длительное использование системы без образования засоров. Далее идет слой песка и обратная грунтовая засыпка.
Смотровые колодцы при монтаже кольцевой глубинной дренажной системы устанавливаются по углам строения. В местах их установки трубы обязательно должны иметь разрыв, это необходимо для прочистки системы в случае возникновения засоров.
Правильный дренаж фундамента должен иметь наклон в сторону основного приемного колодца или места, куда планируется выводить сточные воды.
Наклон начинается от дальнего углового колодца и расходится по разные стороны от него.
Важно: следует понимать, что малый угол наклона системы не позволит эффективно отводить воду, а полное его отсутствие или уклон в обратную сторону, сделает работу системы невозможным.
Этапы монтажа дренажной системы водоотвода от фундамента
Работа по монтажу дренажной системы начинается с создания ее примерной схемы. Вам необходим план участка, на котором придется отметить места расположения каждого элемента. В первую очередь отмечают трубы. Они должны проходить по периметру фундамента, а также вдоль всего участка.
От этой отметки к дому ведется прямая линия, это будет основная дренажная труба. Линия соединяется с кругом труб, который охватывает весь периметр фундамента.
Такой метод монтажа очень удобен по нескольким причинам. В первую очередь у вас есть точка опоры, та самая основная труба. Ориентируясь на нее, легко создать угол в 3°, который необходим для естественного движения воды в трубах.
На конце основной линии устанавливается поглотительный или фильтрующий колодец, если он, конечно, необходим. На пересечении нескольких труб, опять же на основной линии, устанавливается смотровой колодец. Если главная линия получилась очень продолжительной, то таких колодцев можно сделать несколько.
Затем можно приступить к самой установке.
По подготовленной схеме роются траншеи, глубиной от 2 м, и шириной на 40 см шире диаметра трубы. В некоторых случаях могут потребоваться и другие параметры, но это уже зависит от уровня грунтовых вод и степени влажности почвы.
Внутри котлована делается подушка из щебня, песка и геотекстиля. При помощи особого расположения подушки можно создать и уклон.
В отмеченных местах заранее устанавливаются колодцы. В их монтаже уже совсем нет ничего сложного. Глубина траншеи под колодец обычно равна параметрам самой конструкции. Если вы используете фильтрующий колодец, не забудьте сделать подушку из щебня и песка в самом низу.
Остается только установить и соединить между собой трубы, колодцы и присоединить их к канализации. Для этого используются раструбы, а для лучшей гидроизоляции их рекомендуется обработать герметиком. Если дренажная система автономная, соединение с центральной канализацией не потребуется.
В завершение трубы покрывают щебнем, песком и геотекстилем еще и сверху, и закрываются почвой.
Технология монтажа
Для создания кольцевого и пристеночного типов дренажа применяется одна технология проведения дренажной конструкции с той лишь разницей, что пристеночный дренаж устанавливается в траншею, расположенную на расстоянии 20-30 сантиметров от подножья фундамента:
- Эффективные способы отвода воды от …
- Отвод воды от фундамента дома
- Отвод воды от фундамента дома …
- В специально вырытые вокруг фундамента траншеи послойно засыпается щебень. Смешивание глины и щебня позволяет надёжно утрамбовать дно для установки системы дренирования. Ширина такой траншеи должна быть больше диаметра дрена примерно на 20 сантиметров.
- При помощи песка обеспечивается уклон в 1˚ на 1 метр протяжённости дренажной трубы. Несоблюдения правильного уклона приведёт к образованию луж в траншее, что приведёт к неправильному функционированию дренажной системы.
- По всей поверхности траншеи укладывается геотекстильный материал, поскольку при глинистом или суглинистом составе дренажные трубы должны быть защищены от заиливания фильтрующими материалами. В случае, если почва состоит из песка и щебня, дрены укладывают без использования геотекстиля.
- Поверх геотекстильной ткани засыпают от 30 сантиметров щебня, на которой затем укладывают трубы, засыпая их ещё 30 сантиметрами щебня. Щебень выполняет фильтрующие функции, увеличивая площадь контакта с грунтом. Это обеспечит быстрое попадание воды из почвы в дренажную систему. Края геотекстиля внахлёст накрывают всю конструкцию.
- Дрены подключаются к дренажным колодцам, которые располагаются в 10-15 метрах от фундамента строения по углам дренажной конструкции, где угол поворота труб составляет 90˚. Они должны быть расположены не менее чем в 30 метрах друг от друга. Их устанавливают на 20-сантиметровый слой щебня. Вокруг колодца прокладывается термозащитный материал в виде пенопласта или щебня.
- Смотровой колодец подключается к сборный колодец или общую ливневую канализацию.
Смешивание глины и щебня позволяет надёжно утрамбовать дно для установки системы дренирования. Ширина такой траншеи должна быть больше диаметра дрена примерно на 20 сантиметров.
Края геотекстиля внахлёст накрывают всю конструкцию.Отвод от фундамента дома грунтовых вод
Предотвратить подтопление фундамента дома и отвести грунтовые воды возможно только посредством устройства глубинной дренажной системы, которая наиболее актуальна для участков с высоким уровнем подземных вод, а также для домов с подвалами или цокольными этажами. Ее проектирование производится с привлечением профильных специалистов. Комплекс работ включает в себя:
- изучение структуры почвы на строительной площадке;
- определение уровня поднятия грунтовых вод в «мокрый» период;
- расчет возможной нагрузки на систему водоотвода с учетом площади водосбора;
- определение уклонов рельефа, позволяющих выполнить самотек.
Монтаж дренажа и устройство фундамента рекомендуется доверить одному подрядчику, так как закладку водоотводящей системы следует производить на этапе возведения подземной части строения.
Виды дренажа
Поверхностный дренаж
Самый распространенный и недорогой вид дренажа. Применяется при необходимости отвести поверхностные воды – результаты половодья или лужи. Дренажные канавы обычно не глубокие и выкапываются вручную.
Поверхностная система может состоять из следующих элементов:
- Обводная канава — вырывается по периметру участка;
- Канава-борозда. Небольшая ямка, обычно выкапывается между грядок;
- Единичные траншеи.
Глубинный
Глубинный дренаж устраивается с помощью специальных перфорированных труб-дрен. Располагаясь под землей, они собирают воду по всей поверхности участка.
Глубинный дренаж применяется в случае, когда грунтовые воды залегают на глубине менее
Линейный
Предназначен для отвода талых или ливневых вод.
Жидкость стекает в линейные каналы, которе обычно закрываются решетками.
Точечный
Точечный дренаж –это единично выкопанные на участке водоприемники. Устанавливаются в местах наибольшего скопления воды (под поливочными кранами, водостоками, садовыми фонтанами).
Как осушить дачный участок без дренажа
Причины застоя воды на участке не обязательно связаны с высоким уровнем грунтовых вод.
Например, при обильных весенних дождях, когда грунт еще мерзлый, вода будет застаиваться у поверхности.
- Как сделать отвод воды от фундамента …
- Отвод воды от фундамента дома
- Отвод воды от фундамента дома: защищаем …
Существуют способы, позволяющие снизить влажность почвы без устройства дренажной системы, вот некоторые из них:
- Внесение песка в грунт. Для глины или торфа не менее 30 кг на 1 м3. Это улучшит гидропроницаемость почвы, что также повышает урожайность.
- Открытые неглубокие траншеи для быстрого вывода паводковой воды в сточную канаву.
- Замена плодородного слоя на специальный состав под ваши условия.
- Посадка деревьев, обычно по периметру участка. Некоторые породы деревьев хорошо развиваются во влажных грунтах и благодаря своей мощной корневой системе высушивают участок. Такими свойствами обладают, например, ива или береза.
Дренаж фундамента дома
Важность дренажа фундамента дома
Близлежащие грунтовые воды, их постоянное действие на фундамент негативным образом сказываются на конструкции в целом. Это приводит к нарушению гидрологического режима: вода, просачиваясь через кладку, попадает в подвальное помещение, повышается уровень расположения блоков фундамента, что приводит к просадкам грунта и увеличению сдвигов конструкции, особенно во время сезонного таяния.
Во избежание вышеописанных проблем необходимо позаботиться об установке дренажной системы.
Функции дренажа
Задача, которая ложится на дренажную систему – это сбор и отведение лишней влаги от объекта. В зависимости от условий местности, дренаж сооружения производится для решения таких проблем:
- отведение грунтовых вод;
- отведение вод, выпавших в виде осадков.
Эффективная дренажная система способствует своевременному осушению грунта, что благоприятным образом сказывается на общем сроке эксплуатации дома, конструкции.
Основной принцип работы дренажа
Принцип действия дренажной системы достаточно прост: выкапывается канал дренажной системы (водосборная траншея), куда добавляется водосток – труба. Через нее и будет отводиться вода в специально для этого предназначенное место.
Канал дренажа в обязательном порядке заполняется щебнем вокруг трубы, а также укладывается слой геотекстиля для предотвращения просыпания более мелких частиц. Уложенную в щебень трубу засыпают крупным песком или уплотненным суглинком и восстанавливают плодородный слой грунта.
Обустройство дренажной системы предусматривает наличие дренажного колодца для сборов водосточных вод.
Схема дренажа дома
В классическом понятии дренажная система – это искусственное осушение грунта путем сбора подземной влаги и воды, которая образовалась в результате осадков. Для этих целей используют организованную систему инженерных сооружений:
- траншеи;
- дрены;
- водоприемные колодцы;
- насосы и так далее.
Современный дренаж фундамента обустраивается из модульных каналов, основное предназначение которых – это сбор, отвод воды различного происхождения, в том числе паводковой воды и воды с крыш. Через ливневую канализацию все воды отводятся за зону участка в специальный колодец.
Обустройство дренажной системы происходит соответственно проекту, который разрабатывается с учетом гидрологических и инженерных характеристик участка, где определяются следующие технические моменты.
- Схема расстановки труб, различных колодцев и прочих элементов.
- Диаметр труб, уклон их на местности, глубина расположения в грунте, общее расположение.
- Определение размеров всех составных элементов, а также нужных материалов для строительства.
При проектировании системы дренажа учитываются различные факторы, в частности рельеф участка, состав грунта, расположение объекта на рельефе, возможность повышения уровня грунтовых вод, количество осадков и прочие моменты.
Дренажные колодцы
Назначение дренажного колодца в дренажной системе
Дренажный колодец – важный и обязательный элемент дренажной системы. Инженерная конструкция представлена емкостью для сбора воды, которая заглублена в почву. Одна система может иметь несколько таких сооружений, что зависит непосредственно от размера местности, ее характеристик и геологических условий.
Какие бывают дренажные колодцы?
В зависимости от возложенных задач, обязанностей на дренажные колодцы, они делятся на несколько видов.
- Коллекторный колодец или приемный. Предназначение – сбор влаги со всего участка.
- Смотровой колодец или инспекционный. Предназначение – надзор за функционированием системы и организация доступа к трубам.
- Поглотительный колодец или фильтрующий. Предназначен для сбора воды в случае отсутствия возможности организации отведения жидкости в другие места водосбора. Служит для отвода вод в глубокие грунтовые воды.
Коллекторный колодец
Назначение коллекторного колодца в дренажной системе
Коллекторный колодец – это последний элемент в общей дренажной системе. Предназначен для сбора влаги со всего участка. Конструкция колодца довольна простая и состоит из трубы с дном.
Собранная вода в колодце может быть использована для полива и различных технических целей, а также может быть откачана в водоем, канализацию или овраг.
Какие бывают коллекторные колодцы?
Коллекторные колодцы производятся из бетона или пластика. Бетонная конструкция монтируется из бетонных колец различного диаметра и высоты. Преимущество такого сооружения – это практичность и долговечность, однако его установка требует больших трудовых затрат.
Этапы работ по устройству дренажной системы
Первый этап обустройства дренажной системы – это изыскательные работы и составление плана, а также выбор строительных материалов.
Этапы работ по обустройству дренажной системы выглядят следующим образом.
Обустройство траншеи
Монтаж трубопровода
Каждую трубу необходимо обернуть геотекстилем для предотвращения засорения перфорации в будущем. Поэтому сначала настилается ткань, затем укладывается гравийная подушка, трубы, соединенные фитингами, повторный слой из гравия или щебня. После монтажа трубопровода его необходимо накрыть геотекстилем.
Грамотное проектирование и правильное выполнение работ важно, чтобы дренажная система прослужила не одно десятилетие, не нуждаясь в частом уходе. Для поддержания должного функционирования системы в целом достаточно раз в десятилетие промывать трубы, используя мощный насос, подключенный к обеим сторонам дренажной системы поочередно.
Другие полезные статьи
Гидроизоляция в различных климатических условиях
Гидроизоляция сложных поверхностей
Оборудование для нанесения жидкой резины
История жидкой резины в России
Пирог инверсионной кровли
Применение жидкой резины
Получите консультацию от ведущего инженера с опытом реализации успешных проектов по России в течении 15 лет.
Заполните 1 поле справа→и специалист свяжется с Вами в удобное для Вас время
Заполните 1 поле ниже↓и специалист свяжется с Вами в удобное для Вас время
Надежная дренажная система вокруг дома: устройство своими руками
Дренаж дома – это система, функция которой заключается в отведении атмосферной и подземной влаги от фундамента. Без него можно обойтись очень редко в районах с хорошо проницаемой почвой, отсутствием паводка и низким круглогодичным уровнем грунтовых вод.
В остальных случаях эта система необходима, так как защищает фундамент, цокольный этаж от дождевой, талой вод и подъема грунтовки, а также от разрушающего действия почв, склонных к вспучиванию при увлажнении и замерзании. Таким образом, дренаж продлит срок эксплуатации здания и препятствует развитию плесени в подвальном помещении.
Советы по монтажу дренажа фундамента ↑
Перед началом проведения всех работ рекомендуется воспользоваться несколькими практическими советами, которые помогут облегчить процесс монтажа:
- планируйте систему дренажа еще на стадии разработки проекта дома. Если же здание уже возведено, то все работы нужно сделать таким образом, чтобы не пострадала целостность фундамента;
- лучше всего проводить монтаж летом, в сухую погоду;
- глубина залегания дренажных труб должна быть ниже точки промерзания грунта;
- в обязательном порядке соблюдайте уклон дренажа, иначе вся влага будет конденсироваться в них без дальнейшей транспортировки.
- Отвод воды от фундамента дома …
- Отвод грунтовых вод от дома – Отвод …
- Отвод воды от фундамента дома: способы …
Воспользовавшись этими рекомендациями можно самостоятельно сделать профессиональную систему дренажа дома. Но если существует хоть небольшая вероятность технической ошибки – рекомендуем воспользоваться услугами квалифицированных компаний.
Расчет
При расчете принимают во внимание два основных показателя:
- Глубину промерзания почвы в определенной местности (это табличные данные), устанавливать дрены нужно ниже этого показателя.
- Заглубление фундамента – система должна укладываться ниже подушки на 30 — 50 см. Это обеспечит эффективное осушение проблемной зоны.
Если фундамент мелкозаглублен и находится в зоне промерзания грунта, следует ориентироваться на первый показатель. Чтобы грамотно сформировать дренаж фундамента, изготавливается схема системы, на которой указано расположение всех колодцев трубопроводов и вспомогательных элементов. На этот документ следует ориентироваться при разметке местности для укладки всех компонентов.
Обеспечить отвод воды можно с любого участка. Но во многих случаях с этой задачей могут справиться только специалисты, оснащенные соответствующей техникой и инструментами. Самостоятельная работа не всегда приносит ожидаемый результат.
Если вы решили отказаться от помощи профессионалов, будьте готовы к большим трудозатратам, особенно, если строительство уже закончено, а дом эксплуатируется. Проконсультируйтесь с профильной строительной компанией, которая поможет оптимизировать усилия.
| Ближайшие населенные пункты | Суглинки и глины | Песок мелкий, супесь | Песок крупный, гравелистый | Крупно обломочные грунты |
| Иркутск | 1.8 м | м | м | м |
| Слюдянка | м | м | 2.4 м | м |
| Усть-Ордынский | 2.1 м | м | м | 3.1 м |
Расчет ведется на основе табличных данных справочного пособия
Формула: H = √M*k, где М — сумма среднемесячных отрицательных температур за год, k — коэффициент по каждому из типов грунтов
Как сделать отвод воды от фундамента дома
Фундамент представляет собой основу любого строения, залогом его прочности и долговечности. С течением времени целостность фундамента нарушается – на него воздействуют различные природные факторы. Основной причиной разрушения становится приток талой воды весной и подъем грунтовых вод или стекание дождевой воды. Фундамент мокнет и обрастает плесенью. Влага может подобраться и к стенам здания. Это особенно опасно для деревянных строений.
Этого можно избежать, заранее обустроив отвод воды от фундамента дома. Дренажная система сооружается еще во время возведения дома. Однако ее можно выполнить своими руками и в случае с готовым строением.
Загрузка…предназначение, виды дренажных систем, проектирование и порядок сооружения
Очень важный этап постройки любого сооружения — внедрение дренажной системы. От её правильной установки будет зависеть микроклимат в построенном доме, а в частности в подвальных помещениях. Правильно смонтированная дренажная система защищает подвальные помещения и фундамент строения от попадания влаги. Также дренаж не допускает гниения корней, высаженных на участке посадок, сохраняет сухость дорожек.Что такое дренаж и для чего он нужен
Строители определяют дренажную систему как специализированный открытый трубопровод или комплекс взаимосвязанных канав. Нужна такая система для отведения грунтовых вод от земельного участка и зданий, которые на нём размещены.
Устраивают дренажные системы не только вокруг дома. Также они используются при обустройстве спортивной или детской площадки, при мощении территории. Здесь дренаж применяется для того, чтобы уложенное покрытие не деформировалось. При обустройстве газонов тоже используется подобная система, которая не даёт образоваться лужам на поверхности.
При проектировании сооружений в документацию обязательно вносят оборудование дренажной системы в случаях, если почва, на которой планируется застройка, глинистая или суглинистая. А также когда полы подвала или подпола:
- находятся в зоне капиллярной влажности;
- находятся на уровне до полуметра от подземных вод;
- размещены на неглубоко заземлённом фундаменте (до 130 мм).
Виды дренажных систем
Наиболее распространены и чаще всего встречаются дренажные системы четырёх видов:
- Открытая дренажная система. Это обычная канава шириной около полуметра, глубиной до 70 см. Подобная система используется крайне редко, несмотря на её экономичность и простоту сооружения. Непопулярна она из-за того, что малопривлекательна с виду и негигиенична.
- Засыпной тип дренажа. Это такая же канава, но облагороженная. Выкопанный ров заполняется наполнителем. Это может быть битый кирпич, щебень и похожий материал крупной фракции. Сверху наполнитель покрывается дёрном, что делает дренажную систему незаметной.
Главный плюс засыпного дренажа — долговечность. Но система имеет и существенный недостаток — в случае зарастания илом прочистить её невозможно. Предупредить проблему и продлить период службы можно путём исключения контакта наполнителя и грунта. Для этой цели перед тем, как насыпать наполнитель, в траншею укладывается геотекстиль.
- Закрытая дренажная система. Она состоит из специальных перфорированных труб, закопанных под дорожками. Эта конструкция наиболее эффективна. В это же время постройка системы трудоёмкая и затратная.
- Пристенный дренаж. Подобная система монтируется тогда, когда в строящемся здании предусмотрен цокольный этаж. Он сооружается обычно в момент закладки фундамента будущего строения. Пристенный дренаж предусматривает закладку дренажных труб в котлован, предназначенный для фундамента. Таким образом, подобный вид дренажа не требует дополнительного времени и средств на своё обустройство.
Дренажный колодец
Колодец дренажной системы является важной частью всей конструкции. Обустроить его можно по-разному. В зависимости от нужд можно соорудить колодцы:
- Смотровой — с его помощью контролируется работа всей системы; в нём может поместиться человек.
- Поворотный — позволяет производить очистку труб и насосов системы; размещается обычно на участках поворота.
- Коллекторный — в нём собирается вода, которая впоследствии уходит в водоём или канаву; такой колодец изготавливается из железобетонных колец или пластика.
- Поглотительный — выступает в качестве фильтрующего элемента системы и используется на тех участках, где невозможно осуществить отвод воды; глубина такого колодца должна быть около двух метров.
В любой дренажной системе обязан быть оборудован коллекторный колодец. Остальные варианты из перечисленных видов колодцев являются лишь дополнительными конструкциями и устанавливаются в качестве оптимизирующего оборудования. Без них система будет работать стабильно, но, возможно, не так эффективно.
Инструменты и материалы
Для организации дренажной системы вокруг построенного дома нужны будут инструменты: лопата и уровень. В некоторых случаях пригодится клеевой пистолет. Список же материалов нужен немного больший.
Для обустройства дренажа понадобится геотекстиль, плотность которого не должна быть меньше 160 микрон, а ширину лучше выбрать 2 метра. Потребуется дренажная труба диаметром 110 или 160 мм и соединительная муфта. Здесь лучше не экономить и взять двухслойную глубинную трубу. Для организации колодца нужны будут трубка, днище и крышка. В качестве наполнителя лучше выбрать щебень из гранита, также потребуется речной песок.
Этап проектирования дренажной системы
Идеальный вариант — продумать дренажную систему на стадии проектирования сооружения. Дополнительно стоит запланировать и антикапиллярную гидрозащиту дома. Организовать максимально эффективный отвод воды от постройки возможно при помощи пристенного дренажа. Это будет оптимальным способом защиты фундамента.В некоторых ситуациях гидрозащиты недостаточно для предотвращения попадания влаги в жилище. Например, тогда, когда грунтовые воды на земельном участке расположены достаточно высоко. В подобных случаях применяется комплексный подход, который состоит из трёх этапов:
- Обеспечение гидроизоляции фундамента строения.
- Устройство системы дренирования подземных вод.
- Устройство поверхностной дренажной системы.
Устройство дренажной системы вокруг дома
Чтобы обустроить дренажную систему, нужно последовательно выполнить следующие работы:
- По периметру строения копается траншея, глубина которой превышает глубину фундамента.
- Строится гидроупор — послойно укладывается глина и щебень, каждый слой тщательно утрамбовывается.
- Создаётся уклон — насыпается подушка из мелкого щебня и песка.
- Затем в канаву укладывается геотекстиль; материал нужно взять с запасом для оборачивания всего дренажного слоя после укладки.
- Далее укладываются и стыкуются дренажные трубы, которые затем выводятся в дренажные колодцы.
- Трубы засыпают щебнем и всё оборачивают оставшимся геотекстилем. Весь этот «рулет» обвязывается капроновой верёвкой.
- Сверху дренажную систему присыпают речным песком крупной фракции для фильтрации грунтовых вод.
Первоначальные этапы работ рекомендуется выполнять поэтапно, отдельно вдоль каждой стены. Такой подход предоставит возможность выявить слабые места в гидроизоляции фундамента и своевременно её восстановить.
Видео организации дренажа вокруг дома
✅ Дренаж вокруг дома: цены на работы
Дренаж вокруг дома
Дренаж вокруг дома ЗемлечистДренаж вокруг дома
Фундамент и прилегающая территория частных зданий нуждаются в защите от воздействия грунтовых вод и осадков. Компания “Землечист” выполняет устройство дренажа вокруг дома на дачах и приусадебных участках в Москве и Подмосковье с предоставлением гарантий качества и техническим обслуживанием. В нашем штате есть опытные проектировщики и монтажники для быстрой прокладки системы отвода воды любой сложности. Мы используем заводские гофрированные трубы с перфорацией.
Сколько стоит дренаж вокруг дома?
Общая цена дренажа вокруг дома зависит от протяженности трубопровода, глубины его залегания, использования дополнительных комплектующих: обратных клапанов, коллекторных и дренажных колодцев. Расходы возрастают при необходимости обустройства гидроизоляции и утепления фундамента.
Предварительная стоимость дренажа вокруг дома рассчитывается с помощью программы-калькулятора. Вы можете обратиться за помощью к нашим специалистам, а также оформить заявку на осмотр участка инженером. По результатам его обследования составляется полная смета дренажа частного дома и рассчитывается цена под ключ. Результаты проектирования и сумма затрат согласовываются с заказчиком, после чего назначаются сроки проведения работ и составляется договор.
| Наименование услуги под ключ (работа + материал) | Цена за м. п./руб |
|---|---|
| Стоимость линейного дренажа | |
| Устройство поверхностного дренажа (глубина 0,5 м) | от 990 |
| Устройство глубинного дренажа (глубина 1м) | от 1 490 |
| Стоимость кольцевого дренажа | |
| Устройство кольцевого дренажа (глубина до 1 м) | от 2 500 |
| Устройство кольцевого дренажа (глубина до 2 м) | от 4 000 |
| Стоимость пристенного дренажа | |
| Устройство пристенного дренажа (глубина до 1 м) | от 3 000 |
| Устройство пристенного дренажа (глубина до 2 м) | от 4 500 |
Минимальный объем заказа 30 м.п.
Работы по устройству глубинного дренажа (более 1,5 метра) могут быть проведены при отрицательных температурах
Рассчитать стоимость Заказать услугуКогда нужна дренажная система вокруг дома?
Система отвода воды необходима во влажном климате на участках с неглубоким залеганием первого водоупорного слоя. Просачиванию влаги вглубь мешает прослойка глинистого грунта. На участке с близким расположением грунтовых вод повышение их уровня происходит во время дождя, таяния снега. Колебание уровня бывает особенно частым, если вблизи расположено озеро или протекает река. Чем выше залегают грунтовые воды, тем выше влажность и ниже несущая способность грунта.
Дренаж вокруг дома искусственно снижает уровень вод и предотвращает:
- повреждение фундамента;
- затопление подвалов;
- повышенную влажность в помещениях;
- появление плесени и мерзлоты;
- образование луж и наледи на дорожках и вокруг дома.
Дренажная система вокруг дома собирает воду в области фундамента и поддерживает несущую способность грунта. Избыточная влага отводится в приемный колодец, после чего сбрасывается в ливневую канаву.
Дренаж дома под ключ: последовательность работ
Работы по обустройству дренажа вокруг дома начинаются с инженерного обследования и проектирования системы. На этом этапе определяется конфигурация трубопровода, глубина его залегания, подбор комплектующих. Для дренажа вокруг дома оптимально использовать трубы диаметром 110 м с фильтром из геотекстиля.
Трубопровод комплектуется перфорированными дренажными трубами с раструбными соединительными муфтами, угловыми фитингами и колодцами, которые рекомендуется устанавливать на каждом втором повороте трубопровода.
Последовательность монтажа дренажа вокруг дома:
- рытье траншей с уклоном 1 см на метр длины;
- гидроизоляция цоколя здания;
- засыпка, выравнивание и трамбование щебня;
- укладка труб и засыпка щебня;
- обратная засыпка траншеи.
Дрены размещают в слое щебня так, чтобы он окружал трубопровод со всех сторон. Траншею со щебнем засыпают вынутым при рытье грунтом. Глубина пролегания дренажа вокруг дома влияет на объем сыпучих материалов и подбирается оптимальным образом при проектировании.
Частые вопросы
1) Какие комплектующие вы используете?
Мы используем сертифицированные гофрированные трубы отечественного производства марок Yardrenag и “Полипласт”.
2) Нужно ли закупать материалы самому?
Мы выполняем устройство дренажа вокруг дома из материалов заказчика или закупаем комплектующие самостоятельно. Это обговаривается на этапе составления сметы и заключения договора.
3) Каковы сроки выполнения работ?
Средняя скорость прокладки трубопровода составляет 25 пог. м./день. Вы можете предварительно оценить сроки, измерив периметр дома и удаленность до точки сброса.
4) В какое время года лучше проводить работы по прокладке дренажа?
Обычно работы производятся с мая по ноябрь. Их можно выполнять сразу после таяния снега и снижения уровня грунтовых вод и до наступления устойчивых морозов.
5) Может ли измениться стоимость работ после прокладки дренажной системы вокруг дома?
Нет, сумма, указанная в договоре, фиксированная и изменению не подлежит. Изменение затрат может возникнуть только в том случае, если заказчик захочет расширить фронт работ или получить дополнительные услуги.
Дренаж вокруг дома. Мелкозаглубленный ленточный фундамент
Дренаж вокруг дома. Мелкозаглубленный ленточный фундамент
<< Другие технологические схемы
Причинами для осушения участка могут быть: глинистые почвы, на которых вода «стоит»; высокий уровень грунтовых вод; если участок располагается в низине, вследствие чего к нему стекают большие объёмы воды; если участок находится на ровной поверхности, вода с которой почти не стекает; нежелательно наличие глубоких сооружений (подвала или погреба). При устройстве дренажной системы учитывают зоны посадок (деревьев, кустарников и иных насаждений), а также наличие различных строительных конструкций, к слову, дороги и заборы (на ленточном фундаменте) создают преграды для естественного стока воды, из-за чего почва может подтапливаться и заболачиваться.
Суть дренажа вокруг дома/фундамента следующая. Выбирается верхняя точка (один из углов дома, дальний от коллекторного колодца) от которой к нижней точке (коллекторный колодец, водосборник) по периметру дома прокладываются дренажные перфорированные трубы с уклоном. В смотровом колодце (ближнем к коллектору) на дне скапливается ил, а вода по мере накопления переливается по следующей трубе (без отверстий) в коллекторный колодец, из которого насосом или самотёком выводится в канаву. Либо вода из смотрового колодца отводится в фильтрующий колодец, и в нём через слой песка и гравия уходит в грунт (фильтрующая способность почв должна позволять). Простая схема: в качестве коллекторного колодца используется относительно небольшой смотровой колодец, а из него вода отводится под уклоном в канаву.
Основой дренажной системы служат дренажные трубы (дрены) с отверстиями для приёма воды; трубы прокладываются в земле и обкладываются гранитным щебнем или чистым гравием (не применяется песчано-гравийная смесь, а также известковый щебень, они «забивают» отверстия труб и пустоты грунта, мешая воде проникать в дренажные трубы). Для защиты щебня и труб от заиливания их со всех сторон накрывают геотекстилем. Если требуется дренаж под домом (для отведения грунтовых вод от подвального этажа), то по периметру дома с отступом в 1-2 метра от него закладывают трубы примерно на полметра ниже фундамента, и ниже глубины промерзания грунта (пучения грунта могут изменить уклон труб, вода будет застаиваться, трубы забиваться; в Новосибирской области требуемая глубина 2.5 метра, но трубы можно заложить и на глубине один метр если отмостка будет утеплена). Обычный диаметр дренажных труб 110 мм (как у канализационной трубы). Слой щебня-гравия вокруг труб 10-15 см фракции 20-40 мм (можно и 5-20, но дороже). Снизу и сверху делается песчаная подсыпка (пропускает/фильтрует воду). Уклон дренажной системы должен составлять 2 см на метр трубы, начиная с верхней точки (угол дома, дальний от коллектора) и заканчивая нижней точкой (коллекторный колодец, водосборник). Эти точки рассчитываются на этапе проектирования: от самой высокой точки в сторону нижней организуется отведение дождевых, талых и грунтовых вод. Организовывать дренаж вокруг дома необходимо во время строительства фундамента (пока не засыпан котлован). В узловых «точках» (каждый второй поворот трубы, перепад высот) нужно установить смотровые колодцы, которые служат для периодической промывки дренажных труб и для возможности ремонта системы. Конечной точкой дренажной системы является сброс воды в придорожную канаву, или (если канавы рядом нет, при этом уровень грунтовых вод низкий) отвод стоков в фильтрующий (поглотительный) колодец, а через него в землю. Объём и глубина фильтрующего колодца рассчитываются исходя из водопроницаемости грунтов и уровня грунтовых вод. Фильтрующий колодец располагается на полметра ниже дренажных труб, и до грунтовых вод должен быть хотя бы метр (Госсанэпиднадзор сообщает: «Дренажные воды отличаются наличием микробного загрязнения и высоким уровнем минеральных солей» … «являются источником микробного загрязнения… подземных водоносных горизонтов, питьевой воды»). Частный дом не химические предприятие, но основные меры соблюсти стоит.
Если ни канавы нет, ни грунтовые воды не позволяют, то стоки можно накапливать в достаточно большом (3-4 м3) и герметичном коллекторном колодце. Зимой дренаж, как правило, не нужен (грунтовые воды низко, дожди не льют, снег не тает), а в тёплое время года воду из колодца можно использовать для «технических» нужд: полива газонов, кустов, грядок, или помывки чего-либо. Дренажные трубы бывают с перфорацией и без перфорации (последние для отведения стоков в придорожную канаву или в фильтрующий колодец, чтобы не «расплёскивать» воду «по дороге»). Есть трубы с фильтром (обмотаны геотканью) и без фильтра. Цены на них практически одинаковые. Учитывая, что в реальных условиях стройки и щебень может быть грязным, и геоткань могут порвать, то лучше использовать трубы с фильтром. Большой коллекторный колодец лучше купить готовый пластиковый. Колодец из ж/б колец можно сделать большего объёма, но качественная герметизация выйдет сильно дороже. При этом фильтрующий колодец делается из именно ж/б колец (как в случае канализации). По поводу дренажа поверхностных вод и верховодки, дешевле и эффективнее поднять уровень участка и сделать разуклонку в сторону канавы ещё до строительства дома, чем впоследствии копать неглубокие траншеи через весь участок и закладывать дренажные трубы в зоне промерзания грунта. «Пирог» дренажной системы вокруг дома и глубина траншей рассчитываются таким образом, чтобы «всё» уместилось под уровень отмостки.
На какую глубину делать дренаж?
Для того чтобы система дренажа работала эффективно и круглый год, её следует укладывать на специальную глубину.
Для определения глубины укладки дренажной трубы существуют два главных условия.
Первое условие – дренажные трубы должны укладываться ниже уровня промерзания почвы. Это условие должно выполняться для того, чтобы дренажная труба не замерзала и находилась в рабочем состоянии весной во время паводка. Ведь именно для отвода излишней воды во время дождей и паводков устанавливают дренажную систему, и правильно установленный дренаж должен работать в самое ответственное время.
Глубина промерзания грунта зависит:
— от типа грунта (глинистые почвы промерзают чуть меньше песчаных, потому что обладают большей пористостью)
— от климатических условий, а именно от среднегодовой температуры: чем она ниже, тем больше глубина промерзания.
Нормативные глубины промерзания (по данным СНиП) в сантиметрах для разных городов и типов грунта представлены в таблице.
Город | Глина, суглинки (см) | Пески, супесь (см) |
| Архангельск | 160 | 176 |
| Астрахань | 80 | 88 |
| Брянск | 100 | 110 |
| Волгоград | 100 | 110 |
| Вологда | 140 | 154 |
| Воронеж | 120 | 132 |
| Екатеринбург | 180 | 198 |
| Ижевск | 160 | 176 |
| Казань | 160 | 176 |
| Кемерово | 200 | 220 |
| Киров | 160 | 176 |
| Курск | 100 | 110 |
| Липецк | 120 | 132 |
| Москва | 120 | 132 |
| Набережные Челны | 160 | 176 |
| Нальчик | 60 | 66 |
| Нижний Новгород | 140 | 154 |
| Новокузнецк | 200 | 220 |
| Орел | 100 | 110 |
| Оренбург | 160 | 176 |
| Пенза | 140 | 154 |
| Пермь | 80 | 88 |
| Псков | 180 | 198 |
| Ростов-на-Дону | 80 | 88 |
| Рязань | 140 | 154 |
| Самара | 160 | 176 |
| Санкт-Петербург | 120 | 132 |
| Саранск | 140 | 154 |
| Саратов | 140 | 154 |
| Смоленск | 140 | 154 |
| Ставрополь | 60 | 66 |
| Тверь | 120 | 132 |
| Уфа | 180 | 198 |
| Челябинск | 180 | 198 |
| Элиста | 80 | 88 |
| Ярославль | 140 | 154 |
Однако по факту глубина промерзания будет немного отличаться от нормативной. Потому что нормы приведены для самого холодного случая – промерзание при отсутствии снежного покрова.
То есть данные, приведенные в этой таблице – это максимальная глубина промерзания земли. В большинстве случаев зимой на почве лежит снег или лед – хорошие теплоизоляторы – их наличие уменьшает глубину промерзания. Также под домом, особенно если он отапливается круглый год, почва промерзает меньше. Таким образом, реальная глубина промерзания почвы на участке может быть на 20-40% меньше нормативной.
Второе условие глубины укладки дренажных труб – трубы должны укладываться как минимум на 50 сантиметров глубже самой нижней отметки фундамента строений, около которых проходит дренаж. Это делается для того, чтобы грунтовые воды перехватывались системой дренажа до того, как они достигнут уровня фундамента. Даже если на участке уровень грунтовых вод низкий, в период паводков или затяжных дождей их уровень может значительно подниматься.
К примеру, рассчитаем глубину укладки дренажной трубы вокруг фундамента дома на участке с суглинистой почвой, который расположен под г. Ярославлем.
По нормативам глубина промерзания в этом районе – 140 см. Обычно зимы в этом районе снежные. Прибавляем 20% к 140, получаем 112 см – глубину промерзания грунта на этом участке.
Дом отапливается не круглый год, поэтому не станем делать поправку на то, что почва будет прогреваться около дома лучше. Глубина фундамента дома – 0,8 м. Прибавляем 50 см к 80 см, получаем 130 см.
Это глубже, чем вычисленная нами глубина промерзания 112 см. То есть, если мы положим дренажную трубу на глубину 130 см – она будет нормально функционировать круглый год и защищать фундамент дома от подтопления.
Причины нарушения технологии
Часто, не понимая важность соблюдения глубины укладки дренажных труб, клиенты нарушают определенные нормы. Этому может послужить ряд причин.
Во-первых, выставленные счета за земляные работы подрядчиками невольно заставляют владельцев домов подумать об уменьшении глубины заложения.
Во-вторых, наличие уже существующих коммуникаций может стать помехой для соблюдения глубины заложения систем дренажа.
Важно помнить, что нарушая норму соблюдения глубины укладки дренажа, владельцы участков и строений используют дренажную систему, которая работает не в полную силу. И вследствие этого, даже при наличии дорогой и качественной системы, существует очень высокая вероятность подтопления фундамента и заболачивания почвы на участке.
Поэтому, перед началом проектирования коммуникаций при строительстве дома и обустройстве участка следует заранее заложить в проект дренажные системы и не экономить на земляных работах, чтобы потом уже не возвращаться к данному вопросу и пользоваться оборудованием для дренажа в полном объеме.
Смотрите также:Определите подходящую глубину + уклон для французского водостока.
Теперь вы почти готовы к рытью, рытью траншей и укладке труб. Но сначала вам нужно использовать свои ставки и струны чтобы выяснить, насколько глубоко нужно копать. Для этого вам также понадобится линейный уровень, который немного доступен в любом хозяйственный магазин, который висит у вас на веревочке.
Вся ваша дренажная труба (за одним исключением) должна иметь небольшой уклон.Обычно 1/8 дюйма на фут достаточно для дренажа, это то же самое, что и обычно рекомендуемый наклон в 1%. Обратите внимание, что я сказал, что сливная труба должна быть наклонной, а не Французский сток. Причина этого в том, что дренажная труба используется для транспортировки дождевой воды в более сухие районы или, в конечном итоге, в слив, в то время как французский дренаж используется для сбора излишков воды с одних участков, а затем отвода их в грунт на других. Так что не критично, чтобы дно французской дренажной траншеи имело идеальный уклон, это здорово, если вы справитесь с этим, но не получите слишком расстроен из-за этого.Дренажная труба (или дренажная плитка, как некоторые ее называют) будет лежать на гравийном слое на дне траншеи, и этот гравий очень легко переместить, чтобы правильно наклонить сливную трубу.
Итак, вернемся к ставкам и струнам. Начиная с самой высокой точки планируемой дренажной системы, забейте колышком и привяжите веревку на высоте 6 дюймов над землей (точка J на схеме ниже)
Протяните эту веревку до колышка на следующем повороте в дренажной системе вашей лужайки.Обратите внимание, что вы должны игнорировать любые короткие боковые ответвления труб, см. пример ниже.
Натянув струну вдоль первого участка трубы, подвесьте ее на струне, натяните струну и переместите натягивайте или опускайте к этой стойке, пока струна не выровняется. Отметьте это место на коле карандашом или маркером. Держать шнурок туго натянуть и завязать на отметке.
В большинстве случаев ваша отметка будет более 6 дюймов от уровня земли.Если нет, продолжайте в любом случае, и это, вероятно, сработает само собой. Если вы не можете добиться ровной струны, потому что земля мешает, вернитесь к начальной точке и переместите точку крепления струны на высоте 12 дюймов над уровнем земли, затем повторите описанную выше операцию.
Теперь у вас есть тугая струна, которая сообщает вам горизонтальное положение вашего первого участка трубы. (Участок J-K на схеме) Далее вам понадобится калькулятор и рулетка.Измерьте длину вашей веревки от колышка до колышка и округлите ее до ближайший фут. В приведенном ниже примере это 14 футов. Теперь разделите число на 8, чтобы узнать, насколько глубже должен быть один конец трубы. быть для достижения уклона 1/8 дюйма на фут. 14 делить на 8 составляет 1,75 дюйма или 1-3 / 4 дюйма.
Сделайте новую отметку на второй стойке на расстоянии ниже отметки, которую вы недавно сделали, чтобы показать уровень. Теперь завяжите новую веревку на эту новую отметку и растяните ее до следующего поворота вашей дренажной системы, как мы это сделали выше.Сделайте отметку, где струна ровно, как указано выше, и завяжите шнур на этой отметке.
Здесь мы должны иметь дело с одним исключением из наклонной трубы, о котором я упоминал во 2-м абзаце. На примере секция K-L должна быть установлена ровно (без наклона), потому что это соединитель для двух отдельных сливная плитка. Каждый раз, когда вы получаете систему трубопроводов, которая выглядит как обеденная вилка с двумя или более зубцами, подключенными к «Ручка»: поперечную трубу, соединитель зубьев и рукоятку следует оставить ровным.
Привяжите новую веревку к отметке уровня, протяните ее до следующей стойки в системе и отметьте положение уровня. Снова завяжите натянутые струны на горизонтальном уровне, измерьте длину, разделите на 8 и отметьте глубину откоса ниже отметки уровня. На нашем примере показано ниже это означает, что секция L-M имеет наклон 15/8 = 1-7 / 8 дюймов.
Продолжайте повторять эту процедуру, пока не дойдете до конечной конечной точки дренажной системы, обычно на улице. или канаву, где будет оголен конец сливной трубы.
Растягивая эти струны и отмечая глубину уклона на ваших струнах, вы выяснили, какой глубины должна быть дренажная труба. быть, и как глубоко ты должен копать. Подойдите к своей последней ставке (у канавы, ручья или улицы) и измерьте с того места, где хотите. нижнюю часть дренажной трубы, чтобы довести ее до отметки глубины уклона – запишите это число. При сливе в ручей или канаву обычно это на 6 дюймов ниже уровня соседней земли, при сливе на улицу это либо верхняя часть бордюра, либо дворы. с крутым уклоном у обочины или у основания обочины для пологих дворов (потребуется прорезание обочины вот и сделать сложно).В приведенном ниже примере это расстояние составляет 60 дюймов (еще одна причина использовать длинные колья).
Это измеренное расстояние (60 дюймов в примере) показывает расстояние от дна французского водостока до нижней струны на каждая ставка. Если вы вычтете расстояние от земли до нижней струны на каждой стойке, вы сможете найти расстояние, которое вы должны копайте на каждой стойке (24, 33 и 54 в нашем примере).
Помните, что уклон 1/8 дюйма на фут – это минимум.В некоторых случаях вам может потребоваться увеличить наклон, чтобы избежать необходимости копать очень глубокие французские водостоки. В нашем примере конец дренажной системы рядом с домом имеет глубину 54 дюйма, и мы хотели бы он должен быть мельче. Если мы хотим копать около дома глубиной всего 20 дюймов, переместите верхнюю струну выше на столб, чтобы разница между исходной глубиной и желаемой глубиной (54 “-20” = 34 “). Поскольку струна изначально находилась на высоте 6 дюймов от земли теперь он будет на высоте 6 дюймов +34 = 40 дюймов от земли.Затем, когда вы отмерите 60 дюймов от струны на столбе, вы получите глубину траншеи. желаемых 20 дюймов.
Теперь вернитесь во двор и найдите склоны для оставшихся боковых ответвлений. Имейте в виду, что боковые ответвления будут наклоняться вверх, чтобы новые точки, чтобы они стекали в основную дренажную трубу. В нашем примере это означает, что ветвь M-P будет на 1-1 / 8 дюйма выше в точке P, а ветвь L-Q будет на таком же уровне, как и секция L-K, потому что она соединительная труба.Участок Q-R будет очень крутым, как и участок J-K, чтобы образовалась траншея 20 дюймов. глубина у дома.
После того, как выкопаны французские дренажные траншеи и сухие колодцы, устанавливаются тканевые трубы сухих колодцев, проницаемый ландшафт ткань укладывается в траншею, и поверх ткани укладывается не менее 2 дюймов гравия (как описано в Установка французского водостока). Затем этот гравий можно легко переставить, чтобы получить правильный уклон для установки жесткой дренажной трубы. (прочтите здесь, чтобы узнать, почему не использовать гибкую гофрированную пластиковую трубу).Также вы захотите прочитать страницу о том, как выбрать подходящие фитинги для очистки вашей дренажной системы с помощью обычного оборудования типа Roto-Rooter.
Правильный дренаж вокруг вашего дома
% PDF-1.6 % 10 0 obj > эндобдж 7 0 объект > поток application / pdf
Фундаментная дренажная труба | Building America Solution Center
Вкладка” Соответствие “содержит информацию о программе и коде. Язык кода взят и кратко изложен ниже. Для точного языка кода , обратитесь к соответствующему коду, который может потребовать покупки у издателя. Хотя мы постоянно обновляем нашу базу данных, ссылки могли измениться с момента публикации.Если вы обнаружите неработающие ссылки, обратитесь к нашему веб-мастеру.
Дома, сертифицированные ENERGY STAR, версия 3 / 3.1 (Ред. 09)
Требования к строителю системы водного хозяйства
1. Водоуправляемый участок и фундамент.
1.8 Дренажная плитка установлена на стенах подвала и подполья, при этом верх водосточной трубы должен находиться ниже низа бетонной плиты или пола подпольного помещения. Дренажная плитка, окруженная вымытым или чистым гравием размером ≥ 6 дюймов от ½ до ¾ дюйма и слоем гравия, полностью обернутого тканевой тканью.Сливная плитка на уровне или под уклоном для выпуска на внешний уровень (дневной свет) или в отстойник. Если дренажная плитка находится на внутренней стороне опоры, то канал через опору должен быть выведен на внешнюю сторону. 8
Сноска 8) В качестве альтернативы разрешается использовать либо дренажную плитку, предварительно обернутую тканевым фильтром, либо композитную дренажную систему фундамента (CFDS), которая была оценена ICC-ES в соответствии с AC 243. Обратите внимание, что CFDS должен включать дренаж из полосы почвы или другую систему дренажа по периметру, оцененную ICC-ES, чтобы иметь право на использование.В существующем доме (например, в доме, где проводится ремонт кишечника) разрешается установка дренажной плитки только на внутренней стороне фундамента без канала. Кроме того, дренажная плитка не требуется, если сертифицированный гидролог, почвовед или инженер определили, что фундамент подвала или существующий фундамент подвала (например, в доме, подвергающемся реабилитации кишечника), установлен в почвах группы I ( т.е. хорошо дренированный грунт или песчано-гравийные смеси), как определено в таблице R405.1 IRC за 2009 год.
Пожалуйста, ознакомьтесь с графиком внедрения сертифицированных домов ENERGY STAR для получения информации о версии программы, которая в настоящее время применима в вашем штате.
DOE Zero Energy Ready Home (Revision 07)
Приложение 1 Обязательные требования.
Приложение 1, пункт 1) Сертифицировано в рамках программы сертифицированных домов ENERGY STAR или программы строительства новых многоквартирных домов ENERGY STAR.
Международный жилищный кодекс (IRC) 2009, 2012, 2015 и 2018 гг.
Раздел R405.1 Бетонные или каменные фундаменты. Вокруг всех замкнутых бетонных или каменных фундаментов должны быть предусмотрены водостоки, которые огораживают жилые или пригодные для использования пространства и удерживают землю.Дренажная плитка, дренажные каналы из гравия или щебня, перфорированные трубы или другие одобренные средства должны быть установлены на защищаемой территории или под ней и должны сливаться под действием силы тяжести или механическими средствами в утвержденную дренажную систему. Гравий или щебень стекают на расстояние не менее 1 фута за внешний край основания и на 6 дюймов выше верха основания и покрываются одобренным материалом фильтрующей мембраны. Верхняя часть открытых стыков дренажной плитки должна быть защищена полосами строительной бумаги, а дренажная плитка или перфорированная труба должны быть размещены минимум на 2 дюйма из промытого гравия или щебня, по крайней мере, на один размер сита больше, чем размер отверстия в плиточном шве или перфорация и покрыта не менее чем 6 дюймами того же материала.Исключение: дренажная система не требуется, когда фундамент находится на хорошо дренированном грунте или грунтах из песчано-гравийной смеси в соответствии с Единой системой классификации почв, почвы группы I, как указано в таблице R405.1.
Модернизация: 2009, 2012, 2015, 2018 и 2021 IRC
Раздел R102.7.1 Дополнения, изменения или ремонт. Дополнения, изменения, обновления или ремонтные работы должны соответствовать положениям настоящего Кодекса, не требуя, чтобы неизменные части существующего здания соответствовали требованиям этого Кодекса, если не указано иное.(См. Код для дополнительных требований и исключений.)
Приложение J регулирует ремонт, реконструкцию, переделку и реконструкцию существующих зданий и предназначено для поощрения их дальнейшего безопасного использования.
Как вырыть траншею для дренажа [10 смехотворно простых шагов]
Важно выкопать траншею так, чтобы вода стекала из вашего дома, не причиняя ущерба вашему двору или собственности соседей. Убедитесь, что ваш грунт имеет естественный уклон от дома, или выровняйте дренажную канаву так, чтобы она спускалась на 1 дюйм каждые 10 футов.Начинайте траншею на затопленном участке или возле водосточной трубы. Закройте слив в безопасном месте, где вода, вытекающая из конца, не вызовет эрозии.
Выройте траншею глубиной 18 дюймов и шириной 9–12 дюймов. Положите в траншею водонепроницаемую ландшафтную ткань, а затем 3 дюйма гравия. Положите перфорированную дренажную трубу в траншею, засыпьте еще 3 дюйма гравием и засыпьте дренажную канаву камнями, землей или камнями.
10 шагов, чтобы вырыть траншею для дренажа
Затопленный двор или сад – это бедствие, которое топит корни растений, вызывает гниение и может повредить ваш дом.В большинстве случаев затопление двора вызвано неправильным дренажем. Таким образом, один из лучших способов высушить мокрый двор – вырыть дренажную канаву и установить соответствующую дренажную трубу.
План, прежде чем копать
Прежде чем вы начнете рыть дренажную траншею, определите следующее:
- Где у вас на дворе собирается поверхностная вода?
- Откуда берется лишняя вода?
- Куда направить воду, чтобы она не повредила вашу собственность или соседнее имущество?
Планируйте, чтобы поток воды был направлен вниз по склону, вдали от затопленных территорий.Хотя вы можете направить воду через прочную трубу в место подальше от вашего дома, часто лучшим решением является французская водосточная труба. Французский водосток – это перфорированная труба, которая равномерно распределяет воду под землей по мере ее удаления от затопляемой зоны. При правильной работе французский слив устраняет извергающий воду традиционный конец трубы, который может вызвать эрозию.
Определить уклон
Для правильного слива воды ваша дренажная траншея должна иметь уклон не менее 1 дюйма на каждые 10 футов длины.Для определения уклона в вашем дворе:
- Отметьте 2 деревянных колья с интервалом в 1 дюйм
- Вбейте столб A в землю в том месте, где вы хотите начать дренаж.
- Забейте стойку B в землю в точке, где заканчивается слив.
- Обвяжите веревку между колышками A и B.
- Используйте уровень, чтобы убедиться, что веревка ровная.
- Проверьте разницу в высоте между тем, где веревка привязана к столбам A и B. Это величина уклона между двумя точками.
Пока склон спускается не менее чем на 1 дюйм на каждые 10 футов расстояния, вода будет естественным образом стекать по вырытой траншеи. Если ваш газон плоский, вам нужно будет сделать компенсацию и создать уклон. Когда вы копаете траншею, вам нужно будет делать ее как минимум на 1 дюйм глубже каждые 10 футов, чтобы создать искусственный уклон и вызвать дренаж. Если у вас не будет достаточного уклона, вода не будет стекать по трубе.
Выкопайте траншею
Используйте инструмент, предназначенный для рытья траншеи, чтобы выкопать траншею.Важно создать достаточно большую траншею, чтобы ее можно было засыпать гравием и разместить дренажную трубу подходящего размера. Оптимальные размеры траншеи:
- Ширина: 9–12 дюймов
- Глубина: 18 дюймов
- Помните: при рытье траншеи на ровной поверхности углубляйте траншею в том направлении, в котором должна двигаться вода.
Убедитесь, что траншея имеет нисходящий уклон, по которому вода уносит воду от вашего дома или любых других построек.
Ткань для ландшафтного дизайна Lay
Теперь, когда вы выкопали траншею, выстелите ее водонепроницаемой ландшафтной тканью.Это поможет предотвратить попадание травы и корней растений в траншею. Инвазивные корни могут разрушить дренажные канавы, засорить трубы и свести на нет вашу тяжелую работу.
Иметь лишнюю ландшафтную ткань – это нормально. Меня можно уложить на гравий и накрыть, выполнив следующие действия.
Залить гравийную основу
Насыпьте 3 дюйма гравия на дно траншеи поверх тканевой подкладки для ландшафта. Это идеальный вариант при установке дренажного канала, поскольку он позволяет воде фильтровать через перфорированную трубу и проникать в почву.Достаточный слой гравия улучшает дренаж. Самые простые водостоки – это траншеи, засыпанные щебнем.
Установите сливную решетку
В верхней части траншеи вам нужно будет установить дренажную решетку и выпускное отверстие, чтобы вода могла поступать в дренажную трубу и течь через дренажную траншею. Две общие области для размещения дренажной трубы:
- Рядом с водосточной трубой для отвода дождевой воды в траншею.
- В подверженных наводнениям или влажных участках двора для втягивания воды.
Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.
Цель дренажа – принять воду, которая ранее затопляла ваш двор, и перенаправить ее через дренажную траншею. Начните траншею в затопленном районе и спланируйте установку дренажной решетки на вершине склона.
Мы получаем комиссию, если вы переходите по этой ссылке и совершаете покупку без дополнительных затрат для вас.
Установить сливную трубу
Подсоедините дренажную трубу к дренажному отверстию и положите ее на гравийную подушку по длине дренажной траншеи. Для дренажных траншей обычно используются два типа труб:
- Перфорированная труба : равномерно распределяет воду под землей по длине траншеи, устраняя грязный желоб в конце слива.
- Сплошная труба : подводит воду к свободному открытому концу.Носик следует располагать так, чтобы он не затопил другой участок или соседний участок. Он должен стекать в пруд, гравийную подушку или дождевой сад.
Убедитесь, что труба надежно соединена по всей длине и хорошо поддерживается слоем гравия на дне траншеи.
Крышка трубы с гравием
Накройте дренажную трубу дополнительными 3 дюймами гравия. Это защитит трубу и обеспечит адекватный дренаж из перфорированной трубы во французском водостоке.
Сложите ландшафтную ткань поверх гравия
Если после шага 4 у вас остался избыток ландшафтной ткани, оберните или сложите эту ландшафтную ткань по гравию. Это создаст вокруг гравия и трубы трубку из ландшафтной ткани, защищающую ее от инвазивных корней.
Крышка траншеи
На этом этапе вам решать, как вы будете прикрывать окоп. Некоторые решения:
- Засыпьте траншею дополнительным гравием.
- Выложите траншею кирпичом или камнем.
- Засыпьте траншею землей – даже сверху можно посадить траву!
Многие домовладельцы предпочитают засыпать траншею гравием, что позволяет позднее при необходимости легко отремонтировать дренажную трубу. Однако правильно установленная дренажная траншея будет работать годами, поэтому не стесняйтесь прикрывать траншею постоянными средствами, если хотите.
Насколько глубоким должен быть дренаж траншеи?
Дренажная траншея должна иметь глубину не менее 18 дюймов. Это позволяет установить подстилку из гравия, а также трубу подходящего размера для отвода воды.Это также позволяет покрыть трубу, чтобы защитить ее, и сделать дренажную траншею привлекательным элементом газона.
Вам также понадобится широкая траншея, чтобы обеспечить достаточно места для ваших труб и гравия. Выкопайте так, чтобы траншея была шириной 9–12 дюймов. Узкие траншеи обеспечивают плохой дренаж. Лучше всего широкая траншея.
Какой диаметр дренажной трубы лучше всего?
Труба диаметром 4 дюйма – лучший размер для дренажных систем. Перфорированная труба диаметром 4 дюйма идеально подходит для французских водостоков, в то время как твердые трубы подходят для стандартных дренажных траншей.
Меньшие трубы склонны к засорению из-за камней и органических материалов. Хорошая дренажная решетка отфильтрует весь крупный мусор и предотвратит засорение 4-дюймовой трубы.
Лучший инструмент для рытья траншеи
Траншейная лопата – идеальный инструмент для рытья траншей вручную. Также могут пригодиться кирка или мотыга.
Если вы копаете очень длинную траншею или боретесь с труднопроходимой или каменистой почвой, подумайте об аренде траншеекопателя в местном магазине товаров для дома.Эти моторизованные инструменты могут превратить часы тяжелых копаний в минуты работы.
Рытье траншеи для дренажа воды
Дренажная траншея часто является наиболее эффективным и действенным способом отвести большое количество воды от вашего дома или илистых участков вашего двора. Чтобы выкопать дренажную траншею, выполните следующие действия:
- Спланируйте дренажную траншею. Начните с проблемного места и направьте воду подальше от дома.
- Измерьте свой уклон, чтобы земля падала не менее чем на 1 дюйм каждые 10 футов.Если это не так, планируйте углубление траншеи во время копания, чтобы создать искусственный откос, чтобы отводить воду из затопленной области.
- Выкопайте траншею. Он должен быть 18 дюймов в глубину и 9–12 дюймов в ширину.
- Выровняйте траншею водонепроницаемой ландшафтной тканью.
- Положите 3 дюйма гравия на дно траншеи.
- Установите дренажную решетку и выпускное отверстие в верхней части траншеи.
- Установите сливную трубу в траншею. Используйте перфорированную трубу для французского водостока.Используйте прочную трубу, если хотите перенаправить воду в пруд или дождевой сад.
- Засыпьте сливную трубу гравием. Закопайте его минимум на 3 дюйма.
- Оберните вокруг гравия лишнюю ландшафтную ткань, чтобы защитить трубу от инвазивных корней растений.
- Засыпьте траншею крупным гравием, камнями, брусчаткой или почвой.
Следуя этим шагам, вы можете создать прочную, устойчивую к засорению дренажную траншею, которая уменьшает затопление двора, защищает ваш дом и растения и будет использоваться в течение многих лет.
Как проложить водосток на заднем дворе | Home Guides
Крис Дезиель Обновлено 19 октября 2019 г.
Французский водосток – наиболее распространенное решение многих проблем с канализацией на заднем дворе, но иногда все, что вам нужно, – это дренажная канава. Это особенно верно, если вам нужно только отвести поверхностный сток, который может возникнуть во время сильного дождя. Покройте дренажную канаву галькой, и вы получите дренаж из гальки, который выглядит намного лучше, чем открытая дренажная канава.
Галечный сток не подходит для серьезных проблем с дренажем, но это хороший способ отвести сток с дорожек и предотвратить скапливание воды возле растений, деревьев или кустарников, которые в этом не нуждаются. Он не такой сложный, как французский водосток, но все же состоит из нескольких слоев и работает так же.
Вам может понадобиться дренаж по-французски
Избыточная вода поступает сверху, когда идет дождь, но также может поступать снизу в местах с высоким уровнем грунтовых вод. Когда грунтовые воды выходят на поверхность и в бассейны, вам понадобится французский дренаж, потому что важной частью дренажной системы этого типа является перфорированная труба, которая поглощает воду снизу и направляет ее к месту стока.
Французский слив может иметь глубину от 6 до 12 дюймов или, если необходимо, глубже. Обычно это около 6 дюймов в ширину. Он состоит из слоя дренажной породы и песка, поверх которого вы кладете 3- или 4-дюймовую перфорированную трубу. Затем вы покрываете трубу ландшафтной тканью и засыпаете ее песком и верхним слоем почвы. Если вы покроете весь сток галькой, вы получите сток из гальки, который также является полноценным французским водостоком.
Установка французского водостока без трубы
Когда вы убираете трубу из французского водостока, вы, по сути, получаете водосток из траншеи.Если у вас плохо дренированная почва, и если у вас есть старые водосточные желоба, это может быть хорошим способом их использовать. В противном случае вы можете купить листы резиновой облицовки пруда или неразлагаемого пластика и разрезать их на полоски.
Но база нужна не всегда. Если ваша почва хорошо дренируется, вы можете просто выкопать траншею и накрыть дно дренажным камнем размером от 3 до 4 дюймов 3/4 дюйма, в зависимости от глубины траншеи. Даже если вы выложите на дно траншеи водонепроницаемое основание, дренажный камень тоже важен.Лучше всего засыпать камень слоем песка, который укрепит основание траншеи и не повлияет на дренаж.
Следующий слой траншеи представляет собой полосу проницаемой ландшафтной ткани, которая полностью закрывает дренажную породу. Он фильтрует отложения, которые протекают через верхний слой гальки, а не забивают дренажную породу. Размер гальки, образующей верхний слой канавы, зависит от вас, но имейте в виду, что камни диаметром менее 1/2 дюйма могут смыться, когда поток воды станет тяжелым.
Несколько советов по рытью дренажной канавы
- Дренажная канава должна иметь уклон от области под водой к подходящей точке стока, и уклон должен быть не менее 1/4 дюйма на фут или от 1 до 2 процентов. Это означает, что 40-футовая траншея должна быть на 10 дюймов глубже в конце стока.
- Аренда траншеекопателя для рытья каменистой почвы. Это может немного увеличить ваши расходы, но сэкономит вам дни тяжелого копания.
- Сделайте траншею как можно глубже.Более глубокие траншеи более устойчивы и представляют меньшую опасность обрушения во время сильного дождя. Это особенно важно при установке французского водостока без трубы.
Что такое французская водосточная труба и как установить французскую водосточную трубу вокруг вашего дома?
Возможно, вы когда-нибудь видели, как вода собирается на вашем дворе, образуя бассейн, препятствующий росту травы и цветов.
Вы также можете столкнуться с ситуацией, когда дренаж по периметру вашего дома вызывает влажность в подвале или ваша подъездная дорожка полностью размыта.
Лучшее решение – нанять сантехнику в жилом и коммерческом секторе в Сиднее для установки французских водостоков. Хотя у этого типа дренажа есть европейское название, это широко используемый дренажный раствор в большинстве частей мира.
Генри Ф. Френч ок. 1866
Французские водостоки названы в честь фермера из Массачусетса, известного как Генри Френч. Он построил первый в истории французский водосток в 1859 году. Этот вид водостока построен под землей.
Дренаж – это траншея с наклоном.Траншея засыпана гравием и имеет перфорированную дренажную трубу.
Труба покрыта ландшафтной тканью и дренажным камнем. Слив работает за счет слива воды из участков, в которых не должно быть стоячей воды.
Он направляет собранную воду в место, где она накапливается и перекачивается или поглощается почвой. Дренаж можно использовать снаружи или внутри дома.
Если вам нужен такой водоотвод в доме, то лучшим вариантом будет установка французской водосточной системы.
Решение проблем с канализацией на заднем дворе
Если в вашем дворе плохо дренируемая почва или большие впадины, вода может стоять и образовывать лужи. Стоячие бассейны с водой могут создать больше проблем.
Например, стоячая вода является идеальной средой для размножения комаров. Более того, он заглушает окружающую растительность, делая поврежденный двор непригодным для использования.
Хороший метод отвода стоячей воды в другие части вашего двора, колодца или улицы – это установка французских водостоков.Французские водостоки также известны как занавески или неглубокие французские водостоки.
Мелкие французские водостоки имеют траншею шириной примерно 12 дюймов. Его глубина обычно составляет от 12 до 24 дюймов.
Следует отметить, что минимальный уклон траншеи должен составлять 1 дюйм на каждые 8 футов в сторону места, куда направляется вода.
Траншея выложена ландшафтной тканью, дно засыпано гравием. Затем поверх гравия устанавливают перфорированную дренажную трубу диаметром 3 дюйма.Дренажная труба засыпана дренажным камнем.
Затем поверх дренажной скалы складывается ландшафтная ткань. Можно покрыть ткань верхним слоем почвы. Вы также можете посадить траву поверх почвы, чтобы скрыть дренаж.
Обычной практикой является строительство неглубокого водостока французского типа на участке, который находится немного выше по высоте, чем место, где находится водный бассейн.
Конструкция позволяет воде, текущей по направлению к депрессии, стекать в дренаж, а не добавлять в стоячую воду.Таким образом, стоячая вода стекает, не попадая в нее.
Как предотвратить попадание воды в подвал
Если фундамент вашего дома лежит на плоской поверхности, он может образовывать углубление, в котором собирается поверхностный сток. Вода, текущая с кровли, также может собираться в углублении.
В этом случае вам нужно будет построить французский водосток по периметру дома. Вы также можете назвать это дренажной системой фундамента.
Отводит поверхностные стоки и воду с кровли от фундамента дома, чтобы они не просачивались в подвал дома.
Другое название этого типа дренажной системы – французский глубокий дренаж. Это связано с тем, что слив необходимо вырыть, чтобы достичь фундамента дома, глубина которого может быть не менее 2 футов.
Лучшее время для строительства дренажа – строительство дома. Построить его потом сложнее и дороже, так как может потребоваться перемещение кустов, дорожек и настилов.
Использование французского дренажа в затопленных подвалах
Если ваш дом построен в районе с высоким уровнем грунтовых вод, то помимо поверхностного стока у вас будет больше проблем с дренажем.
Гидростатическое давление грунтовых вод может подтолкнуть воду вверх через плиту или бетонный фундамент, тем самым затопив подвал.
Хотя эта проблема часто встречается в районах с высокими уровнями грунтовых вод, вы можете эффективно решить ее, построив французский дренаж.
Установка дренажа в существующих подвалах довольно дорогая, поскольку требует прорыв бетонного пола. Возможно, вам также придется изменить дизайн пола, чтобы он имел уклон в сторону дренажа.
При установке слива можно спроектировать его так, чтобы вода направлялась в резервуар, откуда она будет откачиваться из подвала.
Вы также можете спроектировать слив для сбора грунтовых вод перед их просачиванием в подвал вашего дома. Здесь слив работает, собирая воду, которая может просачиваться снизу.
В качестве альтернативы можно покрыть дренажные трубы бетоном, чтобы скрыть всю французскую дренажную систему. В этом случае дренаж обычно называют дренажем из плитки.
Советы по установке французского водостока
- Самая важная часть любого французского водостока – дренажная труба. Вы можете использовать гибкую дренажную трубу с прорезями или жесткую трубу из ПВХ с отверстиями. Если вы устанавливаете жесткую трубу, убедитесь, что отверстия расположены в том направлении, откуда течет вода.Если вы контролируете грунтовые воды, убедитесь, что отверстия направлены вниз. Если вы имеете дело с поверхностной водой, убедитесь, что отверстия направлены вверх.
- Вы можете улучшить поток воды в дренажные трубы, установив некоторые водосборные бассейны. Раковины можно приобрести в местном хозяйственном магазине. Раковины сконструированы таким образом, что они идеально подходят к водосточным трубам. В раковинах есть решетка, которую можно снять, чтобы упростить очистку дренажа при засорении труб.
- При строительстве подпорной стены на холмистой местности необходима французская дренажная система. В этом случае слив должен быть построен вдоль стены вверх по склону, чтобы улавливать любую воду, которая может течь вниз, тем самым предотвращая ее повреждение стены.
- Если вы устанавливаете французскую водосточную трубу рядом с деревьями или кустарниками, лучше всего использовать жесткую трубу. Трубу нельзя перфорировать на расстоянии 10-20 футов от дерева или куста.Это предотвратит проникновение корней в дренажные трубы и их засорение. Однако, если корни в конечном итоге прорастут через трубы, вы можете добавить немного соли в канализацию через очистку или уловитель, чтобы убить корни. Таким образом, при строительстве желательно обеспечить чистоту водостока.
Статьи по теме
Советы по прочистке французской дренажной системы
Как построить французский водосток
После того, как вы спроектировали французскую водосточную систему, вы готовы к ее строительству.
Вы можете выполнить работу самостоятельно или нанять профессионального подрядчика по ландшафтному дизайну.
Части французского водостока
- Траншея шириной не менее 12 дюймов и глубиной от 18 до 24 дюймов; траншеи большего размера обеспечивают лучший дренаж и служат дольше, но требуют больше работы.
- Перфорированная пластиковая дренажная труба диаметром 4 дюйма для сбора излишков воды
- Промытый дренажный гравий (определите необходимое количество с помощью калькулятора гравия)
- Водопроницаемая ландшафтная ткань для предотвращения попадания ила и корней в дренажную трубу
Совет: Жесткая дренажная труба из ПВХ дороже (75 центов за фут), чем гибкая дренажная труба (45 центов за фут), и требует наличия клееных фитингов, но она практически устойчива к раздавливанию.Вы можете использовать силовую змею, чтобы прочистить засоры в жестком ПВХ, но змея испортит гибкую трубу.
Самые популярные советы по уходу за домом
17 вещей, которые нельзя делать с домом
Советы по уходу за домомСохраните винтажные обои, но модернизируйте этот ретро-термостат, отнимающий время и деньги, до программируемого.
Вы только думаете, что это правда: 10 мифов, которые стоят вам времени и денег
Советы по уходу за домомКопите деньги для более важных вещей, например, для ипотеки.
5 хитростей, чтобы ваши трубы не взорвались этой зимой
Советы по уходу за домомДаже если вы думаете, что они уже начали мерзнуть.
Определите 9 проблем с этим домом (советы новым домовладельцам)
Советы по уходу за домомПризнаки того, что вы плохо разбираетесь в обслуживании домовладельцев, например, припарковались на траве.
12 вопросов, которые вы хотели бы задать перед переездом
Советы по уходу за домомИзбегайте сожалений, зная, какие вопросы задать РИЭЛТОРУ® или владельцу, прежде чем вы решите переехать в новый дом.
Прежде чем копать
- Позвоните на горячую линию «Перед тем, как копать». Набрав 811, вы можете воспользоваться бесплатными городскими службами, которые могут отметить местоположение всех подземных коммуникаций, прежде чем вы начнете копать. Дополнительную информацию об услугах по раскопкам можно найти на сайте Dig Safe.
- План по грязи. Вам придется выкопать большое количество грязи и заменить его дренажным гравием, поэтому вам нужно будет решить, куда положить грязь. Предложения: заполнить низкие места; создавать приподнятые грядки; застроить фундамент под уклоном.
Копаем
Варианты рытья вашей французской дренажной траншеи включают:
Популярные чтения
8 решений для ремонта влажного подвала – плюс, как сохранить его сухим
Подвал и чердакВыкачивание воды из подвала и устранение основных проблем – две из самых важных вещей, которые вы можете сделать, чтобы защитить ценность вашего дома и здоровье своей семьи.
11 опасных деревьев, которые нельзя сажать во дворе
СлайдшоуНекоторые деревья приносят больше хлопот, чем они того стоят.Прежде чем отправиться в детскую, посмотрите наше слайд-шоу. Затем вы увидите еще больше деревьев, которые ненавидят читатели.
Руководство по окраске (чтобы не тратить зря деньги)
Живопись и освещениеВыбор неправильного типа лакокрасочного покрытия может означать, что ремонт будет стоить вдвое дороже.
- Копать вручную. Это трудоемко, но дешево, если вы сделаете это самостоятельно (наймите друга или двух).
- Аренда траншейного инструмента. Механизм проходки траншей с газовым приводом позволяет прорезать траншеи глубиной до 18 дюймов и шириной до 24 дюймов. Стоимость: от 125 до 200 долларов в день. (Вам понадобится способ доставлять инструмент туда и обратно на вашу территорию.)
- Совет: Инструмент для рытья траншей отбрасывает землю в сторону. Положите куски старой фанеры или плотного брезента рядом с местом траншеи, чтобы собрать грязь и упростить перемещение в другое место.
- Нанять профессионального экскаватора-машиниста.Экскаватор с обратной лопатой может быстро прорезать глубокую и широкую траншею, но вам нужно спланировать, как пронести этот большой и тяжелый инструмент на ваш двор. Включая почасовую оплату оператора, время в пути, чтобы доставить экскаватор с обратной лопатой до вашего дома, и стоимость аренды машины, ожидается, что вы заплатите от 300 до 1500 долларов.
