Гост плиты теплоизоляционные: ГОСТ 10140-80 Плиты теплоизоляционные из минеральной ваты на битумном связующем. Технические условия

Содержание

Новый ГОСТ на пенополистирольные плиты вступил в силу

С 1 июля 2015 года в РФ вступает в действие ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия». Необходимость пересмотра предшествующего ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия», принятого в 1986 году, возникла в связи с возросшими требованиями к качеству материалов на российском рынке. За последние тридцать лет в отрасли произошли кардинальные перемены – в способе производства изделий из пенополистирола от автоклавного к блочному методу «теплового удара», значительно расширилась сырьевая база, возможности оборудования, марочный ассортимент.

Новый ГОСТ 15588-2014 предусматривает другую систему классификации и маркировки плит пенополистирольных теплоизоляционных. Впервые строителям и проектировщикам предлагаются плиты двух следующих типов: 1) вырезанные струной из крупногабаритных блоков 4000х1000х1200, и 2) плиты, готовые термоформованные (выходящие из формовочного автомата уже заданного размера), с закрытой (неповрежденной резкой) ячеистой структурой.

В ГОСТе также впервые появились специальные марки плит, предназначенные для применения в теплоизоляции в фасадных теплоизоляционных композиционных системах с наружными штукатурными слоями.

Марка обозначается по минимально допустимой плотности (кг/м3, не менее). При этом каждая марка имеет существенно отличающиеся прочностные и теплоизоляционные свойства, что является определяющим фактором для теплоизоляционным материалов в строительстве. Новым стандартом предусмотрено обязательное наличие в составе строительных теплоизоляционных плит антипиреновых добавок, что обеспечивает пожаробезопасность продукции при хранении и монтаже.

Ранее, в январе 2015 г., вступил в силу ГОСТ Р 56148-2014 (EН 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия», также разработанный ведущими участниками отрасли – рабочей группой Ассоциации производителей и поставщиков пенополистирола. Основной целью его разработки явилась гармонизация национальных стандартов с европейским EN 13163-2009, пишет Пластинфо.

Вся ответственность в определении качества продукции, произведенной по «европейскому» ГОСТ Р 56148-2014 (EН 13163:2009), лежит на производителе. В то время как в российском стандарте ГОСТ 15588-2014 четко даны показатели и пределы допустимых отклонений для каждой марки, лабораторные методы и оборудование для испытаний продукции, понятные и хорошо известные отечественным производителям и проектировщикам. Если европейский стандарт дает возможность производить продукцию с умеренными прочностными и теплотехническими показателями – то в российском стандарте исключена такая возможность, и представлены марки, обеспечивающие только «высокое» качество.

Все представленные стандарты по российскому законодательству являются добровольными к применению. Обязательными они становятся только по согласованию сторон – при размещении заказа на производство продукции по тому или иному стандарту. По 184 ФЗ «О техническом регулировании» у проектировщика должен быть альтернативный выбор нормативной базы, действующей в стране.

Таким образом, российские производители изделий из пенополистирола, желающие выйти на зарубежные рынки, могут произвести продукцию, получив Сертификат соответствия европейскому стандарту. Также, если на российском рынке проектировщик хочет применить отечественную продукцию, соответствующую евростандарту, то теперь у него есть такая возможность. В остальных случаях, проектировщики, строители, производители будут пользоваться проверенными методами и четкими показателями российского ГОСТа, признанными российской научной, строительной и исследовательской общественностью.

При подготовке новых стандартов Ассоциацией производителей и поставщиков пенополистирола был использован весь опыт разработки различных отраслевых нормативно-технических документов на различном уровне.

Ассоциация производителей и поставщиков пенополистирола, являясь разработчиком нормативов и рекомендаций, экспертным центром знаний в данной области, в дальнейшем также планирует выступить «гарантом качества» ответственных производителей продукции, с присвоением им соответствующего знака отличия. Данная практика и представленные национальные стандарты ГОСТ будут способствовать дальнейшему развитию нормативно-технической базы в строительстве, позволят повысить качество изделий из пенополистирола и уровень энергоэффективности в строительстве.

Ассоциация производителей и поставщиков пенополистирола (АППП) является некоммерческой организацией и объединяет ведущих российских и зарубежных производителей и поставщиков пенополистирола на территории РФ. Целями Ассоциации являются расширение сфер применения пенополистирола, совершенствование качества его производства и применения, представление интересов членов Ассоциации в конкурентной среде. Ассоциация активно сотрудничает с российскими и зарубежными некоммерческими, государственными и общественными институтами.

Все о кровле – кровельная библиотека онлайн

О принципиальных различиях между ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия», ГОСТ Р 56148-2014 (EN 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве.
Технические условия» и ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия».
Дата публикации: апрель 2015 г.

Общие предпосылки разработки стандартов

Устаревший ныне ГОСТ 15588-1986 «Плиты пенополистирольные. Технические условия» был разработан в 1986 году. Необходимость пересмотра его уже давно была очевидна в связи с возросшими требованиями к качеству строительных материалов на российском рынке, которое должно обеспечиваться, прежде всего, прочностными, теплоизоляционными и другими эксплуатационными характеристиками. При классификации и маркировке плит пенополистирольных по ГОСТ 15588-86 эти характеристики были вторичны, что способствовало проникновению на строительный рынок некачественных изделий.

Кроме того, ГОСТ 15588-1986 – это государственный стандарт СССР – страны, которой уже нет. В этом стандарте, например, применяются понятия высшей или первой категории качества, что не соответствует современной действительности.

За последние 30 лет в отрасли производства пенополистирольных теплоизоляционных плит произошли кардинальные сдвиги. Прежде всего, – в технологии производства изделий из пенополистирола: от автоклавного метода перешли к блочному методу «теплового удара». Изменилась сырьевая база и основные производители изделий из пенополистирола давно работают на оборудовании мировых лидеров. Качество и марочность продукции шагнули дальше ГОСТа 15588-86 и производители вынуждены разрабатывать различные собственные Технические условия.

В 2014 г. были приняты одновременно два ГОСТа на пенополистирольные плиты: ГОСТ Р 56148-2014 (EN 13163:2009) «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия» и ГОСТ 15588-2014 «Плиты пенополистирольные теплоизоляционные. Технические условия».

Принципиальные отличия ГОСТ 15588-2014 от ГОСТ 15588-86.

1. Более широкая гамма марок и видов выпускаемых плит.

В ГОСТ 1986-го года основой классификации была плотность продукции. Кроме того, вся продукция делилась на два вида качества. Диапазон градации по плотности составлял 10 кг на один кубический метр и в одной марке были изделия с совершенно разными прочностными, теплотехническими показателями. Всего было 4 марки плит. В обозначении марки указывалась максимальная плотность, а все производители делали продукцию по минимальной плотности, что приводило к недопониманию в строительных и снабженческих структурах.

В ГОСТ 15588-2014 иная система классификации и маркировки плит пенополистирольных теплоизоляционных. Несмотря на то, что она по-прежнему основана на плотности, каждая новая марка имеет качественно новые (существенно отличающиеся) прочностные и теплоизоляционные свойства, которые и являются главными для теплоизоляционным материалов.

Кроме того, впервые строителям и проектировщикам предлагаются плиты следующих типов:

– обычные и графитосодержащие плиты, вырезанные из крупногабаритных блоков;

– готовые термоформованные плиты с закрытой ячеистой структурой.

В зависимости от формы, описаны два вида плит:

– плиты с прямоугольной боковой кромкой;

– плиты с выбранной или формованной в «четверть» боковой кромкой.

2. Удобство в работе.

2.1. Теперь марка плиты обозначается по минимально допустимой плотности.

2.3. Чётко прописаны методы испытаний – в тексте ГОСТ, а не в виде ссылок на другие ГОСТ.

3. Введено требование обязательного наличия в составе строительных теплоизоляционных плит антипиренов.

Принципиальные отличия ГОСТ 15588-2014 от ГОСТ Р 56148-2014, гармонизированного с EN 13163-2009.

В европейском стандарте даны уровни, классы и значения показателей продукции, по которой производитель может производить и маркировать свою продукцию. Вся ответственность за правдивость в определении качества представленной продукции лежит на производителе. В российском стандарте чётко даны показатели каждой марки и пределы допустимых отклонений по геометрическим показателям. Эти показатели понятны проектировщику и производителю.

В европейском стандарте используются методы испытаний продукции, основанные на европейских стандартах, директивах, методиках. В российском стандарте – все методы национальные, известные и все лаборатории, оснащены для проведения подобных исследований.

По европейскому стандарту есть возможность производить продукцию с очень невысокими прочностными и теплотехническими показателями. В российском стандарте исключена такая возможность и представлены марки, обеспечивающие только «высокое» качества. Это сделано для того, чтобы на рынке не было продукции ненадлежащего качества, изготовленного по ГОСТ.

Все представленные стандарты по российскому законодательству являются добровольными к применению. Обязательными они становятся, если вы хотите применить при заказе или производстве продукции тот или иной стандарт. По 184 ФЗ «О техническом регулировании» у проектировщика должен быть альтернативный выбор нормативной базы, действующей в стране.

Таким образом, если российские производители изделий из пенополистирола захотят выйти на рынок Евросоюза, то они могут произвести продукцию и получить сертификат соответствия европейскому стандарту. Если на российском рынке проектировщик захочет применить продукцию, соответствующую евростандарту, то у него есть такая возможность.

Во всех остальных случаях, проектировщики, строители и производственники будут пользоваться проверенными методами и четкими показателями Российского ГОСТа.

ГОСТ Р 56148-2014 «Изделия из пенополистирола ППС (ЕРS) теплоизоляционные, применяемые в строительстве. Технические условия»

ГОСТ Р 56148-2014 разрабатывался только для Российской Федерации. Основная цель его разработки – гармонизировать национальные стандарты с европейскими, приблизить европейские принципы классификации и методы испытаний теплоизоляционных материалов и изделий к методам, применяемым в российском строительстве.

В тоже время, производители экструдированного пенополистирола и теплоизоляционных материалов на основе минеральных волокон подготовили соответствующие стандарты ГОСТ 13164 и 13162, полностью соответствующие современным европейским стандартам. Ассоциация производителей и поставщиков пенополистирола рассчитывает, что стандарт ГОСТ 13163 «Изделия теплоизоляционные из пенополистирола ППС (ЕРS), применяемые в строительстве. Технические условия» станет началом разработки целого ряда стандартов Российской Федерации по различным специальным изделиям из пенополистирола, соответствующим европейскому уровню.

Текст подготовлен на основе информационно-аналитической записки, подготовленной Ассоциацией производителей и поставщиков пенополистирола по запросу Национального кровельного союза.



Плиты теплоизоляционные из пенопласта на основе резольных феноло-формальдегидных смол. Технические условия

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ ИЗ ПЕНОПЛАСТА НА ОСНОВЕ РЕЗОЛЬНЫХ ФЕНОЛО-ФОРМАЛЬДЕГИДНЫХ СМОЛ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

ГОСТ 20916-87

ГОСУДАРСТВЕННЫЙ СТРОИТЕЛЬНЫЙ КОМИТЕТ СССР

Москва



ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПЛИТЫ ТЕПЛОИЗОЛЯЦИОННЫЕ
ИЗ ПЕНОПЛАСТА НА ОСНОВЕ РЕЗОЛЬНЫХ
ФЕНОЛО-ФОРМАЛЬДЕГИДНЫХ СМОЛ

Технические условия

Foam plastic heat-insulating slabs
 based on resol phenol-formaldehyde
resins. Specifications

ГОСТ
20916-87

Дата введения 01.01.89

Несоблюдение стандарта преследуется по закону

Настоящий стандарт распространяется на теплоизоляционные плиты из пенопласта, изготавливаемого на основе резольных феноло-формальдегидных смол, вспенивающего и отверждающего агентов, а также модифицирующих добавок.

Плиты предназначаются для тепловой изоляции покрытий зданий со стальными профилированными настилами, а плиты марки 50 – для тепловой изоляции других видов строительных ограждающих конструкций. Температура изолируемых поверхностей не должна быть выше 130°С.

Плиты относятся к группе трудногорючих. Плиты марки 50 относятся к группе горючих.

1.1. Плиты в зависимости от предельного значения плотности подразделяют на марки 50; 80; 90.

Примечание. Допускается изготовление плит марки 50 до 01.01.91

1.2. Номинальные размеры плит должны быть, мм:

по длине – от 600 до 3000, с интервалом 100;

по ширине – от 500 до 1200, с интервалом 100;

по толщине - от 50 до 170, с интервалом 10.

1.3. Предельные отклонения от номинальных размеров не должны превышать, мм:

1) по длине:

для плит длиной до 1000 включ.

± 5

для плит длиной св. 1000 до 2000 включ

± 7,5

для плит длиной св. 2000

± 10



2) по ширине:

для плит шириной до 1000 включ.

± 5

для плит шириной св. 1000

± 7,5

3) по толщине

± 3



1.4. По согласованию с потребителем допускается изготавливать плиты других размеров.

1.5. Условное обозначение плит должно состоять из марки, размеров по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плит марки 90, длиной 1000 мм, шириной 600 мм и толщиной 50 мм:

90-1000х600х50 ГОСТ 20916-87

2.1. Плиты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологическому регламенту, утвержденному в установленном порядке.

2. 2. Плиты изготавливают с покровным материалом из кровельного пергамина по ГОСТ 2697-83, рубероида по ГОСТ 10923-82, приклеенных с одной или с двух сторон.

Допускается по согласованию с потребителем изготавливать плиты без покровного материала или с покровным материалом из бумаги по ГОСТ 2228-81, ГОСТ 7377-85, ГОСТ 8273-75, ГОСТ 6749-86.

2.3. Для изготовления плит применяют феноло-формальдегидные смолы (ФРВ-400, ФРВ-1а, СФЖ-3016, фенолоспирты марки С), вспенивающие агенты, поверхностно-активные вещества, кислотный катализатор отверждения (ВАГ-3 и другие), удовлетворяющие требованиям нормативно-технических документов на них.

2.4. Плиты должны иметь форму прямоугольного параллелепипеда.

Разность длин диагоналей не должна превышать, мм:

для плит длиной до 1000

± 5;

для плит св. 1000

± 10.



Отклонение от плоскостности не должно быть более 5 мм на 500 мм длины грани плиты, но не более 10 мм на всю длину грани плиты.

2.5. На поверхности плит без покровного материала не допускаются впадины глубиной более 5 мм, длиной более 50 мм, шириной более 20 мм и выпуклости высотой более 3 мм.

2.6. На поверхности плит с покровным материалом из бумаги не допускаются складки длиной более 200 мм и глубиной более 5 мм.

2.7. В плитах не допускаются отбитости или притупленности ребер и углов на глубину более 10 мм от вершины прямого угла.

2.8. Физико-механические показатели плит должны соответствовать нормам, указанным в таблице.



Наименование показателя

Норма для плит марок

50

80

90

50

80

90

высшей категории качества

первой категории качества

Плотность, кг/м3

Не более 50

Св. 70 до 80

Св. 80 до 100

Не более 50

Св. 70 до 80

Св. 80 до 100

Теплопроводность при (25±5) °С, Вт/(м×К), не более

0,041

0,044

0,045

0,041

0,044

0,045

Влажность, %, не более

20

20

20

20

20

20

Прочность на сжатие при 10%-ной линейной деформации, МПа, не менее

0,10

0,20

0,23

0,05

0,13

0,20

Предел прочности при изгибе, МПа, не менее

0,12

0,26

0,30

0,08

0,18

0,26

Сорбционное увлажнение, %, не более

22

21

20

22

21

20

Кислотное число, мг КОН/г, не более

30

30

30

30

30

30



2. 9. При несоответствии плит первой категории качества по какому-либо показателю требованиям данной марки, они должны быть отнесены к более низкой марке, требованиям которой, за исключением плотности, они удовлетворяют.

3.1. Приемку плит проводят в соответствии с требованиями ГОСТ 26281-84 и настоящего стандарта.

3.2. Качество плит проверяют по всем показателям, установленным настоящим стандартом, путем проведения приемно-сдаточных и периодических испытаний.

3.3. При приемо-сдаточных испытаниях определяют: линейные размеры, правильность геометрической формы, внешний вид, плотность, влажность, прочность на сжатие при 10 %-ной линейной деформации, предел прочности при изгибе.

При периодических испытаниях определяют: сорбционное увлажнение, кислотное число, теплопроводность и горючесть.

3.4. Сорбционное увлажнение, кислотное число и теплопроводность плит определяют при изменении технологии и применяемого сырья, но не реже одного раза в полугодие.

Для контроля теплопроводности от трех различных партий плит одной марки отбирают три плиты.

3.5. Горючесть плит определяют при изменении технологии и применяемого сырья, но не реже одного раза в год.

4.1. Плиты перед изготовлением образцов для испытаний должны быть выдержаны не менее 48 ч при температуре (22±5) °С и относительной влажности воздуха (65±5) %.

Образцы для определения прочности на сжатие при 10 %-ной линейной деформации и предела прочности при изгибе должны быть выдержаны при указанных условиях не менее 5 ч.

4.2. Размеры плит, глубину отбитости или притупленности ребер и углов, размеры впадин и выпуклостей, правильность геометрической формы определяют по ГОСТ 17177-87.

4.3. Длину и глубину складок покровного материала из бумаги измеряют линейкой по ГОСТ 427-75 с погрешностью 1,0 мм.

За результат измерения принимают наибольшую величину длины и глубины измеренных складок.

4.4. Для проведения физико-механических испытаний изготавливают образцы, не имеющие уплотненного верхнего слоя и покровного материала.

4.4.1. Для определения плотности, прочности на сжатие при 10 %-ной линейной деформации и предела прочности при изгибе выпиливают:

при объеме выборки из трех плит – по три образца от каждой плиты; один на расстоянии 300-500 мм, два других на расстоянии 50-70 мм от краев;

при объеме выборки из пяти плит – по два образца от каждой плиты на расстоянии 50-70 мм от краев.

4.4.2. Для определения влажности, сорбционного увлажнения и кислотного числа независимо от объема выборки выпиливают по одному образцу на расстоянии 300-500 мм от края плиты.

4.4.3. Для определения теплопроводности от каждой из трех  плит, отобранных по п. 3.4, выпиливают по одному образцу на расстоянии 300-500 мм от краев плиты.

4.5. Для определения плотности, влажности, сорбционного увлажнения, прочности на сжатие при 10 %-ной линейной деформации, предела прочности при изгибе образцы высушивают до постоянной массы по ГОСТ 17177-87.

4.6. Плотность, влажность, прочность на сжатие при 10 %-ной линейной деформации, предел прочности при изгибе, кислотное число и сорбционное увлажнение определяют по ГОСТ 17177-87.

4.7. Теплопроводность определяют по ГОСТ 7076-87.

4.8. Горючесть плит определяют по СТ СЭВ 2437-80. (Испытание проводит институт «ЦНИИСК» Госстроя СССР).

5.1. Плиты поставляют упакованными в транспортные пакеты или в неупакованном виде. При формировании пакета должны соблюдаться требования ГОСТ 21929-76, ГОСТ 24510-80 и настоящего стандарта. Высота сформированного пакета не должна превышать 0,9 м. Каждый пакет должен содержать плиты одной марки и размера, уложенные плашмя.

В качестве средств пакетирования следует применять материал, имеющий разрывную нагрузку не менее 200 Н (по основе).

5.2. На боковой грани каждой неупакованной плиты должна быть нанесена маркировка, содержащая штамп ОТК предприятия-изготовителя и марку плиты.

На каждое упакованное место должны быть нанесены следующие данные:

наименование предприятия-изготовителя или его товарный знак;

наименование и марка продукции;

номер партии;

количество продукции в упакованном месте;

обозначение настоящего стандарта.

5.3. Транспортная маркировка должна выполняться по ГОСТ 14192-77 и содержать дополнительно изображение манипуляционного знака «Боится сырости».

5.4. Плиты транспортируют всеми видами транспорта в крытых транспортных средствах в соответствии с правилами перевозки грузов, действующими на каждом виде транспорта.

5.5. Для транспортирования по железной дороге плиты поставляются сформированными в пакеты.

Отправка по железной дороге – повагонная. Вагон загружают пакетами в три яруса, догружая его до полной вместимости неупакованными плитами.

5.6. Отправку плит в районы Крайнего Севера осуществляют в соответствии с ГОСТ 15846-79, при этом плиты упаковывают в деревянную тару по ГОСТ 18051-83.

5.7. Плиты должны храниться в крытых складах раздельно по маркам и размерам.

Допускается хранение под навесом, защищающим плиты от воздействия атмосферных осадков и солнечных лучей. При хранении под навесом плиты должны быть уложены на подкладки.

5.8. Высота штабеля плит при хранении не должна превышать 2,5 м.

Плиты должны применяться в соответствии со строительными нормами и правилами по проектированию кровли, утвержденными Госстроем СССР.

7.1. Изготовитель гарантирует соответствие плит требованиям настоящего стандарта при соблюдении условий транспортирования, хранения и указаний по применению.

7.2. Гарантийный срок хранения плит – 12 мес. со дня изготовления

При истечении гарантийного срока хранения плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.



ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством промышленности строительных материалов СССР

ИСПОЛНИТЕЛИ

Э. А. Азовцев, канд. хим. наук; А. Т. Бублик, канд. техн. наук; А. Д. Сугробкин; Ю. М. Дробышевский, канд. техн. наук; В. Л. Смелянский, канд. техн. наук; Т. И. Михайлова; Л. И. Винокурова, канд. техн. наук; О. Г. Станкевич; В. И. Третьяков; А. С. Самохина; Е. В. Лосина; И. В. Журбицкая; В. В. Еремеева; М. П. Кораблин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного строительного комитета СССР от 26.01.87 № 15

3. ВЗАМЕН ГОСТ 20916-75

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ





ГОСТ 9573-96 Плиты из минеральной ваты на синтетическом связующем теплоизоляционные. Технические условия

Информация Скан-копия Текст документа Отзывы (0)

ГОСТ 9573-96

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ
ТЕПЛОИЗОЛЯЦИОННЫЕ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

МЕЖГОСУДАРСТВЕННАЯ НАУЧНО-ТЕХНИЧЕСКАЯ КОМИССИЯ
ПО СТАНДАРТИЗАЦИИ, ТЕХНИЧЕСКОМУ НОРМИРОВАНИЮ
И СЕРТИФИКАЦИИ В СТРОИТЕЛЬСТВЕ (МНТКС)

Москва

Предисловие

1 РАЗРАБОТАН Акционерным обществом «Теплопроект» (АО Теплопроект) Российской Федерации

ВНЕСЕН Минстроем России

2 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и сертификации в строительстве (МНТКС) 15 мая 1996 г.

За принятие проголосовали

Наименование государства

Наименование органа государственного
управления строительством

Азербайджанская Республика

Госстрой Азербайджанской Республики

Республика Армения

Госупрархитектуры Республики Армения

Республика Казахстан

Минстрой Республики Казахстан

Кыргызская Республика

Госстрой Кыргызской Республики

Российская Федерация

Минстрой России

Республика Таджикистан

Госстрой Республики Таджикистан

3 Постановлением Минстроя России от 6 декабря 1996 г. № 18-90 межгосударственный стандарт ГОСТ 9573-96 введен в действие в качестве государственного стандарта Российской Федерации с 1 апреля 1997 г.

4 ВЗАМЕН ГОСТ 9573-82

4 ПЕРЕИЗДАНИЕ. Ноябрь 2000 г.

Содержание

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ИЗ МИНЕРАЛЬНОЙ ВАТЫ
НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ
ТЕПЛОИЗОЛЯЦИОННЫЕ

Технические условия

Thermal insulating plates of mineral wool on syntetic binder.
Specifications

Дата введения 1997-04-01

1 ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт распространяется на теплоизоляционные плиты из минеральной ваты и синтетического связующего с гидрофобизирующими добавками или без них (далее – плиты), предназначенные для тепловой изоляции строительных конструкций в условиях, исключающих контакт изделий с воздухом внутри помещений, и промышленного оборудования.

Стандарт не распространяется на плиты из минеральной ваты: декоративные, армированные, вертикально-слоистые, гофрированные, из фильерной ваты и гидромассы.

Рекомендуемая область применения плит приведена в приложении А.

Требования настоящего стандарта, изложенные в 3.1.1, 3.1.3, 3.2.1 – 3.4.2, 3.5.3, 3.5.7, 7.5-7.7, разделах 4 – 6, являются обязательными.

2 НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки, приведенные в приложении Б.

3 ОБЩИЕ ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

Плиты должны изготавливаться в соответствии с требованиями настоящего стандарта по технологической документации, утвержденной в установленном порядке.

3.1 Основные параметры и размеры

3.1.1 Плиты выпускают четырех марок: 75, 125, 175, 225.

3.1.2 Номинальные размеры плит должны соответствовать указанным в таблице 1.

Таблица 1

В миллиметрах

Марка

Длина

Ширина

Толщина

75

60; 70; 80; 90; 100; 110; 120

125

1000; 1200

500; 600; 1000

50; 60; 70; 80; 90; 100

175,

225

40; 50; 60; 70; 80

Примечание – По согласованию с потребителем допускается изготавливать плиты других размеров.

3.1.3 Условное обозначение плит должно состоять из начальной буквы наименования изделия (П), обозначения марки, размеров плит по длине, ширине, толщине в миллиметрах и обозначения настоящего стандарта.

Пример условного обозначения плиты марки 125 длиной 1000, шириной 500 и толщиной 50 мм:

П 125-1000.500.50 ГОСТ 9573-96

3.2 Характеристики

3.2.1 Предельные отклонения номинальных размеров плит, мм, не должны превышать:

± 10

– по длине

+ 10; – 5

– по ширине

+ 7; – 2

– по толщине для плит марок 75, 125, 175

+ 5; – 3

– по толщине для плит марки 225.

3.2.2 Для плит марки 225 разность длин диагоналей не должна превышать 10 мм, разнотолщинность – 5 мм.

3.2.3 По физико-механическим показателям плиты должны соответствовать требованиям, приведенным в таблице 2.

Таблица 2

Наименование
показателей

Значение для плит марок

75

125

175

225

Плотность, кг/м3, не более

75

125

175

225

Теплопроводность, Вт/(м · К) не более, при температуре:

(298±5) К

0,047

0,049

0,052

0,054

(398±5) К

0,077

0,072

0,070

Сжимаемость, %, не более

20

12

4

Сжимаемость после сорбционного увлажнения, %, не более

26

16

6

Прочность на сжатие при 10 %-ной деформации, МПа, не менее

0,04

Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения, МПа, не менее

0,03

Водопоглощение, % по массе, не более

30

Содержание органических веществ, % по массе, не более

3

4

5

6

Влажность, % по массе, не более

1

1

1

1

3. 2.4 По горючести плиты марки 75 должны относиться к группе НГ, марок 125 и 175 – Г1, марки 225 – Г2 по ГОСТ 30244.

3.2.5 Количество вредных веществ, выделяющихся из плит при температурах 20 и 40 ºС, не должно превышать предельно допустимых концентраций, установленных органами санитарного надзора.

3.3 Требования к сырью и материалам

3.3.1 Для изготовления плит марок 75, 125 и 175 должна применяться минеральная вата типов А, Б, В; для плит марки 225 – минеральная вата типов А и Б по ГОСТ 4640.

3.3.2 Виды связующих веществ и гидрофобизирующих добавок, применяемых для изготовления плит, соответствующих требованиям настоящего стандарта, должны быть согласованы с разработчиком продукции.

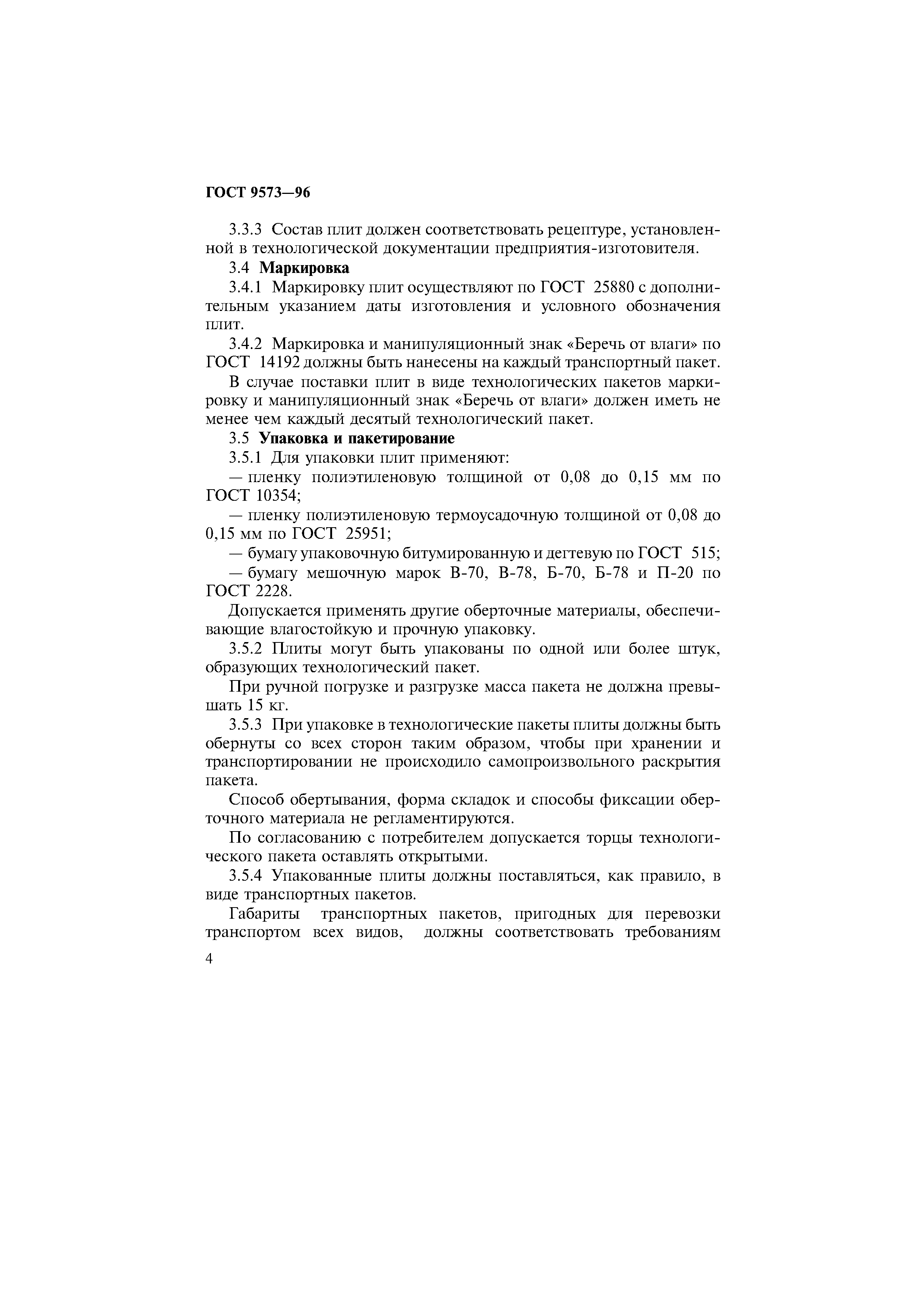

3.3.3 Состав плит должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.

3.4 Маркировка

3.4.1 Маркировку плит осуществляют по ГОСТ 25880 с дополнительным указанием даты изготовления и условного обозначения плит.

3.4.2 Маркировка и манипуляционный знак «Беречь от влаги» по ГОСТ 14192 должны быть нанесены на каждый транспортный пакет.

В случае поставки плит в виде технологических пакетов маркировку и манипуляционный знак «Беречь от влаги» должен иметь не менее чем каждый десятый технологический пакет.

3.5 Упаковка и пакетирование

3.5.1 Для упаковки плит применяют:

– пленку полиэтиленовую толщиной от 0,08 до 0,15 мм по ГОСТ 10354;

– пленку полиэтиленовую термоусадочную толщиной от 0,08 до 0,15 мм по ГОСТ 25951;

– бумагу упаковочную битумированную и дегтевую по ГОСТ 515;

– бумагу мешочную марок Б-70, Б-78, В-70, В-78 и П-20 по ГОСТ 2228.

Допускается применять другие оберточные материалы, обеспечивающие влагостойкую и прочную упаковку.

3.5.2 Плиты могут быть упакованы по одной или более штук, образующих технологический пакет.

При ручной погрузке и разгрузке масса пакета не должна превышать 15 кг.

3.5. 3 При упаковке в технологические пакеты плиты должны быть обернуты со всех сторон таким образом, чтобы при хранении и транспортировании не происходило самопроизвольного раскрытия пакета.

Способ обертывания, форма складок и способы фиксации оберточного материала не регламентируются.

По согласованию с потребителем допускается торцы технологического пакета оставлять открытыми.

3.5.4 Упакованные плиты должны поставляться, как правило, в виде транспортных пакетов.

Габариты транспортных пакетов, пригодных для перевозки транспортом всех видов, должны соответствовать требованиям ГОСТ 24597 и составлять 1240×1040×1350 мм. Масса брутто – не более 1,25 т.

Применение пакетов других размеров допускается при согласовании с транспортными министерствами (ведомствами).

3.5.5 Для формирования транспортных пакетов применяют многооборотные средства пакетирования: плоские поддоны с обвязкой по ГОСТ 9078, стоечные поддоны типа ПС-0,5Г габаритами 1100´1200´1200 мм, ящичные поддоны по ГОСТ 9570, а также одноразовые средства пакетирования: плоские поддоны одноразового использования с обвязкой по ГОСТ 26381, подкладные листы с обвязкой.

3.5.6 Для скрепления грузов в транспортные пакеты применяют материалы, указанные в ГОСТ 21650.

3.5.7 В районы Крайнего Севера и труднодоступные районы упакованные плиты должны поставляться в деревянных обрешетках по ГОСТ 18051.

3.5.8 Допускается при отгрузке плит самовывозом использовать упаковку других видов, при этом ответственность за надежность упаковки и качество плит несет потребитель.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

4.1 При применении плит вредными факторами являются пыль минерального волокна и летучие компоненты синтетического связующего: пары фенола, формальдегида, аммиака.

4.2 При постоянной работе с плитами помещения должны быть оборудованы приточно-вытяжной вентиляцией.

4.3 Для защиты органов дыхания необходимо применять респиратор ШБ-1 типа «Лепесток» по ГОСТ 12.4.028, марлевые повязки и другие противопылевые респираторы; для защиты кожных покровов – специальную одежду и перчатки в соответствии с типовыми нормами.

5 ПРАВИЛА ПРИЕМКИ

5. 1 Приемку плит производят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

5.2 Объем партии плит устанавливают в размере не более сменной выработки. Объем выборки плит от партии для проведения контроля – по ГОСТ 26281.

5.3 При приемо-сдаточных испытаниях проверяют размеры, правильность геометрической формы для плит марки 225, плотность, сжимаемость для плит марок 75, 125 и 175, прочность на сжатие при 10 %-ной деформации для плит марки 225, содержание органических веществ и влажность.

5.4 Периодический контроль проводят по следующим показателям:

– теплопроводность – не реже одного раза в полугодие и при каждом изменении сырья или технологии производства;

– сжимаемость после сорбционного увлажнения, прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения и водопоглощение – не реже одного раза в месяц и при каждом изменении сырья и (или) технологии производства;

– горючесть – при изменении состава плит и (или) технологии их производства.

5.5 Санитарно-химическую оценку изделий проводят не реже одного раза в год, а также при постановке продукции на производство, изменении рецептуры, технологии производства, оформлении гигиенического сертификата.

5.6 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей плит, вошедших в выборку по ГОСТ 26281 и удовлетворяющих требованиям настоящего стандарта.

6 МЕТОДЫ ИСПЫТАНИЙ

6.1 Размеры, правильность геометрической формы, плотность, влажность, содержание органических веществ определяют по ГОСТ 17177.

Пробу для определения влажности, содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждой плиты, попавшей в выборку.

6.2 Теплопроводность определяют по ГОСТ 7076, ГОСТ 30256 или ГОСТ 30290. Образцы для испытания вырезают по одному из каждой плиты, попавшей в выборку.

6.3 Сжимаемость определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.4 Сжимаемость после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) ºС в течение 72 ч, после чего определяют сжимаемость.

6.5 Прочность на сжатие при 10 %-ной деформации определяют по ГОСТ 17177. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.6 Прочность на сжатие при 10 %-ной деформации после сорбционного увлажнения определяют по ГОСТ 17177 со следующими дополнениями:

– для выдержки образцов во влажных условиях применяют эксикатор по ГОСТ 25336, гидростат или другие сосуды, герметически закрывающиеся и обеспечивающие относительную влажность воздуха (98±2) %;

– образцы для испытания вырезают по два из каждой плиты, попавшей в выборку;

– образцы выдерживают при относительной влажности воздуха (98±2) % и температуре (22±5) ºС в течение 72 ч, после чего определяют прочность на сжатие при 10 %-ной деформации.

6.7 Водопоглощение определяют по ГОСТ 17177 при частичном погружении образцов в воду. Образцы для испытания вырезают по два из каждой плиты, попавшей в выборку.

6.8 Санитарно-химическую оценку плит проводят специализированные лаборатории или органы санитарного надзора по действующим методикам.

ПримечаниеДо испытания плиты должны выдерживаться не менее 2 мес в проветриваемом помещении.

7 ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ

7.1 Транспортирование и хранение плит производят в соответствии с требованиями ГОСТ 25880 и настоящего стандарта.

7.2 Плиты перевозят крытыми транспортными средствами всех видов в соответствии с правилами перевозок грузов, действующими на транспорте данного вида.

7.3 При транспортировании плит, упакованных и сформированных в транспортные пакеты, допускается использовать открытые транспортные средства.

7.4 При транспортировании по железной дороге отправка плит повагонная с максимальным использованием вместимости вагона.

7.5 Высота штабеля плит, упакованных в бумагу или пленку, при хранении не должна превышать 2 м.

7.6 Отгрузка плит марок 75, 125 и 175 потребителю должна производиться не ранее суточной выдержки их на складе, плит марки 225 – не ранее двухсуточной выдержки.

7.7 Срок хранения плит – не более 6 мес. с момента их изготовления.

При истечении гарантийного срока плиты могут быть использованы по назначению после предварительной проверки их качества на соответствие требованиям настоящего стандарта.

ПРИЛОЖЕНИЕ А
(рекомендуемое)

ОБЛАСТЬ ПРИМЕНЕНИЯ ТЕПЛОИЗОЛЯЦИОННЫХ ПЛИТ
ИЗ МИНЕРАЛЬНОЙ ВАТЫ НА СИНТЕТИЧЕСКОМ СВЯЗУЮЩЕМ

Марка плит

Область применения

75

В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях

Для тепловой изоляции оборудования с температурой изолируемой поверхности от минус 60 до 400 °С

125

В качестве ненагруженной тепловой изоляции в горизонтальных строительных ограждающих конструкциях

В качестве утеплителя в легких ограждающих конструкциях каркасного типа

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С

175

В качестве тепловой изоляции в вертикальных и горизонтальных строительных ограждающих конструкциях

В качестве утеплителя в легких ограждающих конструкциях каркасного типа

В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях (плиты из минеральной ваты типа А)

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 400 °С

225

В качестве тепловой изоляции, подвергающейся нагрузке в вертикальных и горизонтальных строительных ограждающих конструкциях

В качестве теплоизоляционного слоя в трехслойных бетонных и железобетонных ограждающих конструкциях (плиты из минеральной ваты типа А)

В покрытиях из профилированного настила или железобетона

Для наружной теплоизоляции стен с последующим оштукатуриванием или устройством защитно-покровного слоя (плиты из минеральной ваты типа А)

Для тепловой изоляции оборудования с температурой изолируемой поверхности до 100 °С

ПРИЛОЖЕНИЕ Б

СТАНДАРТЫ, ССЫЛКИ НА КОТОРЫЕ ПРИВЕДЕНЫ
В НАСТОЯЩЕМ СТАНДАРТЕ

ГОСТ 12. 4.028-76 ССБТ. Респираторы ШБ-1 «Лепесток». Технические условия

ГОСТ 515-77 Бумага упаковочная битумированная и дегтевая. Технические условия

ГОСТ 2228-81 Бумага мешочная. Технические условия

ГОСТ 4640-93 Вата минеральная. Технические условия

ГОСТ 7076-87 Материалы и изделия строительные. Метод определения теплопроводности

ГОСТ 9078-84 Поддоны плоские. Общие технические условия

ГОСТ 9570-84 Поддоны ящичные и стоечные. Общие технические условия

ГОСТ 10354-82 Пленка полиэтиленовая. Технические условия

ГОСТ 14192-77 Маркировка грузов

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 18051-83 Тара деревянная для теплоизоляционных материалов и изделий. Технические условия

ГОСТ 21650-76 Средства скрепления тарно-штучных грузов в транспортных пакетах. Общие требования

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25336-82 Посуда и оборудование лабораторные стеклянные. Типы, основные параметры и размеры

ГОСТ 25880-83 Материалы и изделия строительные теплоизоляционные. Упаковка, маркировка, транспортирование и хранение

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 26381-84 Поддоны плоские одноразового использования. Общие технические условия

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

ГОСТ 30256-94 Материалы и изделия строительные. Метод определения теплопроводности цилиндрическим зондом

ГОСТ 30290-94 Материалы и изделия строительные. Метод определения теплопроводности поверхностным преобразователем.

Ключевые слова: плиты из минеральной ваты, тепловая изоляция, строительные конструкции, промышленное оборудование

Теплоизоляционные pir плиты – характеристики

В строительной сфере активно применяются разнообразные теплоизоляционные материалы, к ряду которым относятся и pir плиты. Этот ресурс – настоящее технологическое внедрение, отличающееся массой преимуществ от других ресурсов данного назначения. Их активно применяют во всем мире для изоляции и утепления разного предназначения объектов. Об особенностях этого материала, о его физико-технологических характеристиках и разновидностях читайте далее в статье.

Оглавление:

  1. Что представляют собой теплоизоляционные pir плиты? Их особенности
  2. Разновидности pir плит
  3. В каких сферах используют pir плиты?
  4. Обзор лучших производителей теплоизоляционных pir плит
  5. Плита теплоизоляционная pir технониколь
  6. Теплоизоляционная pir плита pirro

Что представляют собой теплоизоляционные pir плиты? Их особенности

Теплоизоляционные плиты pir (полиизоцианурат) – это ультрасовременный строительный полимерный материал, отличающийся жесткой структурой. Этот ресурс является побратимом известного пенополиуретана, который в сокращении именуется как PUR. Главными свойствами плит пир считаются низкая теплопроводность и невозгораемость, к тому же этот материал практически не впитывает влагу. В Америке его активно применяют уже более 10 лет благодаря положительным характеристикам и качеству подтвержденному временем. В сравнение с пенополиуретаном полиизоцианурат считается более устойчивым к химической, агрессивной среде и не склонен к воздействию механических и термических обработок. Данный сложный полимер изготавливается по специальной технологии, с учетом высоких температурных режимов, катализаторов и специальных дополнительных примесей. На вид он напоминает пенополистирол экструдированной разновидности, белого или желтоватого цветов.

Теплоизоляционные плиты pir цена которых, сравнительно с другими полимерами, достаточно высокая, производят по специально разработанной технологии, которую можно охарактеризовать следующим образом.

1. Для начала подготавливаются химические компоненты: метилендифенилдиизоцианат, полиэфирный полиол, специальное вспенивающее вещество, катализаторы. Далее их смешивают в специально предназначенном реакторе.

2. Смесь подается на дозирующий конвейер с рулонным материалом, для образования нижней обкладки сэндвич панелей.

3. После вспенивания материал накрывается вторым слоем обкладки. Толщина плит зависит от предпочтений производителя, обычно их толщина варьируется от 2,5 до 40 см.

4. Прежде чем поступить на выдачу, плиты проходят специальную обработку, обрезаются вспененные неровности и другие недочеты, после чего панели поддается сушке.

Стоит отметить, что большинство производителей подгоняют теплоизоляционные материалы под желаемые размеры заказчиков, так как практика показывает, что с отрезками более 120 см трудно работать.

Разновидности pir плит

Пир плиты – это строительный ресурс, который не поддается воздействию пара, имеет небольшой вес и не поддается воздействию грибковых образований. Его используют с различными целями, от чего и зависит тип поверхности плиты, а следовательно и ее разновидности. То есть обкладка материала разделяет pir плиты на отдельные категории, об этом подробнее в таблице.

 Разновидности pir плит по обкладке
Крафт-бумага  Плиты с этой обивкой характеризуются подходящими качествами для выполнения отделочных работ внутри помещения. Их активно применяют в процессе формирования ровного потолка и т.д.
 Стекловолокно с битумной пропиткой  Этот вид материала отлично подходит для строительных кровельных работ, так как утеплитель этой разновидности позволяет прямо соприкоснуться с гидроизоляционными слоями.
 Стеклохолст  Активно используется в методике “мокрый фасад”. Этот материал применяется в наружной отделке, а также при внутреннем оштукатуривании.
 Алюмоламинат  Это средство можно применять как в наружных целях, так и для выполнения внутренних работ. Он абсолютно универсален, за счет чего его используют как при формировании кровли, так и на начальном этапе закладки фундамента.
 Противопожарное покрытие  Этот материал можно назвать специального предназначения, так как графитовая основа обезопасивает любое покрытие от возгорания в течении длительного периода.

Стоит отметить, что это еще не весь список обивки, заказчик может уточнить производителю, какой вид обкладки для пир плиты более желанный и востребованный. Но все же самыми востребованными считаются сэндвич панели с крафт бумагой и фольгированным покрытием.

В каких сферах используют pir плиты?

Теплоизоляционные плиты pir характеристики которых отличаются самыми положительными отзывами, обрели свое широкое применение в строительстве. Их используют для изоляции многих конструкций и их отдельных элементов. Скатные крыши, сауны, парные, агрокомплексы, воздуховоды, лоджии и другие объекты, утепленные этим материалом имеют массу достоинств. Например, при оборудовании бани пир плитами владельцы получают безопасные, теплые помещения, в которых пар не выходит за пределы объекта, а это значит, что деревянные части не поражаются плесенью и грибком. К тому же данный факт свидетельствует о максимальной устойчивости ресурса  к влаге и его эффективности. Такое свойство пир плит как термостойкость обеспечивает конструкциям пожаробезопасность, ведь даже температура 110 градусов не способна разрушить структуру материала.

Как известно термоизоляционными пир плитами очень удобно конструировать воздуховоды системы вентиляции. Это связано с незначительным весом строительного средства и с его интегрированностью, к тому же весь процесс монтажа значительно упрощен и занимает сравнительно мало времени.

Что касается оборудования балконов и лоджий, то утепление этих элементов строительства пир плитами очень выгодно, так как наряду с другими утеплителями они не требуют использование деревянных каркасов, а толщина материала значительно меньше, что позволяет сохранить площадь и без того маленьких помещений. Стоит отметить, что плиты пир не вредят человеческому здоровью, так как не местят вредных веществ и соединений.

Обзор лучших производителей теплоизоляционных pir плит

На современном рынке можно выделить ряд лучших производителей пир плит. В их список входят следующие компании:

  • Технониколь;
  • Pirro;
  • KROHN;
  • ISOPIR и другие.

Одной из лучших торговых марок на российском рынке, которая выпускает качественные теплоизоляционные пир плиты и сэндвич панели, является KROHN, заводы которой оборудованы современным инновационным оборудованием. Высокоэффективные, эргономичные изоляционные материалы данного бренда во всем и значительно превосходят свойства других наполнителей, таких как минеральная вата, пенопласт, пенополистирол и др. Они отличаются лучшим показателем теплопроводности, коэффициент которой составляет 0,022 Вт/м*К, а это лучшие данные по сравнению с другими ресурсами.

Стоит отметить, что pir плит Крон активно применяют для оборудования напольных покрытий, не менее востребованными они считаются в облицовочной сфере. Своим потребителям компания предлагает материалы с покровным слоем из крафт бумаги кашированной полиэтиленом, фольгой, битумной бумаги, гладкой алюминиевой фольги, стеклохолста и т. п. Они не просто характеризуются лучшими качествами теплопроводности, а еще и отличаются простотой монтажа, так как для крепления пир плит можно использовать разнообразный клей, дюбеля, при этом режутся плиты очень просто, при использовании обычных подручных инструментов.

Не менее известными считаются теплоизоляционные пир плиты брендовой марки  ISOPIR, которые производят на заводах компании “Изобуд”. Материалы от данного производителя характеризуются европейским качеством и имеют высокие показатели жесткости и прочности строительных элементов, активно применяемых для:

  • утепления пола и фундамента;
  • монтажа крыш и полов чердачных помещений;
  • сооружения дополнительного противопожарного ограждения;
  • утепления вентиляционной системы трубопроводов и шахт;
  • утепления ангаров, складов и т.д.

Одним из главных свойств теплоизоляционного ресурса нового поколения можно назвать его долговечность.

Плиты ISOPIR рассчитаны на длительные эксплуатационный период, около 50 лет. Еще одним преимуществом пир плиты можно назвать стойкость к биологическому разложению, данный материал не поражают грызуны.

Плита теплоизоляционная pir технониколь

Теплоизоляционные плиты pir купить можно и от лучшего производителя признанного потребителем, а именно от бренда Технониколь, который активно производит и распространяет данный материал. Строительные элементы этой торговой марки характеризуются полной водонепроницаемостью, за счет закрытой структуры ячеек ресурса, который с обеих сторон надежно защищен фольгированной и другой обкладкой. Этот утеплитель относят в группу антивозгораемых средств, так как он не распространяет огонь. Стоит отметить, что пир плиты Технониколь обеспечивают строительным объектам низкую расчетную нагрузку на несущие конструктивные элементы, так как вес материала незначительный. Они не проседают и не теряют свои первичные геометрические свойства.

Теплоизоляционная pir плита logicpir – это материал, который позволяет создать прочные, устойчивые полы на коммерческих и производственных объектах. Благодаря структуре этих элементов хозяева получают максимально высокое покрытие, при минимальной толщине утеплителя. Данный ресурс отлично сочетается с любым финишным покрытием и обеспечивает равномерное распределение тепла по вертикали, а это значит что экономия семейному бюджету в зимний период обеспечена. Пир плиты для полов абсолютно не боятся воды, поэтому их можно применять в помещении любого предназначения, а также в санузлах.

Плиты теплоизоляционные pir схм схм предназначаются для оборудования кровли. Они подходят для использования в окружающей среде при температурном режиме от – 65 до +110 градусов, при этом их плотность составляет 30-40 кг/м3. Данный материал обладает низким уровнем возгораемости, поэтому его относят в группу Г- 2. Цвет ресурса белый. Данный утеплитель применяют на профилированных и бетонных основаниях, а также на поверхностях с другими теплоизоляционными покрытиями.

Теплоизоляционная pir плита logicpir балкон от производителя Технониколь характеризуется удобным монтажом и лучшими физико-механическими качествами:

  • противостоянием влаге;
  • прочностью при сжатии;
  • низкой теплопроводностью;
  • паропроницаемостью и т.д.

За счет высокому уровню теплосбережения использование данного строительного средства позволяет пользователям экономить на приобретении энергоресурсов. Панели для балконов имеют минимальную толщину, что обеспечивает полную экономию пространства.



Теплоизоляционная pir плита pirro

Утеплители торговой марки Pirro – это материалы высокого качества и эффективности, позволяющие создать максимально комфортные условия в частных и многоэтажных помещении. За счет лучших физико-технологических особенностей пир плиты позволяют создать на объектах звукоизоляцию и теплоизоляцию нового уровня, при этом не в ущерб конструктивной безопасности. Используя их по назначению,  а именно для оборудования напольного и кровельного покрытия, мастера не утруждаются при раскройке материала, его легко распределять по поверхности, так как крепление может выполнить даже один человек.

Теплоизоляционная pir плита pirro представляет собой плотный ресурс высокой жесткости, с двусторонней облицовкой алюминатаа, что значительно повышает уровень противостояния водопоглощению. Приобрести утеплительные материалы нового поколения можно в специализированных магазинах, их цена достаточно высокая, однако за счет длительного эксплуатационного периода и низкого уровня теплопроводности владельцы объектов, выполненных с применением этого средства, смогут экономить на отоплении. Вес одного листа составляет 1, 209 кг, а это говорит о его легкости и о том, что он не утяжеляет несущие конструктивные элементы построек. Плиты пир характеризуются широким диапазоном эксплуатационных температур. Для получения дополнительной тематической информации смотрите видео:
