Гранулированное пеностекло Пеноситал в бетоне

“Почему нельзя использовать стекло наполнителем в бетонах, а пеностекло ПЕНОСИТАЛ^® – можно!”

Стекло как материал обладает рядом ценных эксплуатационных свойств: высокой твердостью, химической стойкостью, доступностью и относительно невысокой стоимостью. Все эти отличительные особенности, особенно последняя, относятся и к стеклобою, который в значительных количествах попадает на полигоны твердых бытовых отходов (свалки) и наносит вред окружающей среде.

Утилизация стеклобоя является серьезной проблемой для муниципалитетов в любой стране мира. Только в Москве ежегодно собирается более 50 тыс. тонн стеклобоя. С выгодой использовать такие отходы как металл и пластик не представляет трудностей, однако рынок сбыта для стеклобоя практически не существует.

Тем не менее, вышеназванные свойства позволяют надеяться на использование стекла как эффективного наполнителя в цементных композиционных материалах. То же самое можно сказать и о многих стеклосодержащих материалах, таких как минеральные и стеклянные волокнистые материалы (ваты), стеклоткань, пеностекло, которые могли бы быть использованы как эффективные заполнители в цементных композициях.

Однако, несмотря на кажущуюся простоту и очевидность такого решения, использование дробленого стеклобоя и иных стекломатериалов в качестве наполнителя для бетонов является проблемой, из-за химической реакции, протекающей между щелочью цемента (или щелочью наполнителя) и оксидом кремния стекла. В результате данной щелочно-кремниевой реакции (в дальнейшем – ASR – alkali-silica reaction) образуется гель, который разбухает в присутствии влаги, приводя к образованию трещин и неприемлемому разрушению бетона. Данная реакция может протекать и в обычном бетоне, в случае, если наполнитель природного происхождения содержит реакционоспособный (обычно аморфный) оксид кремния.

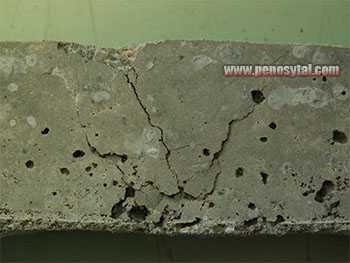

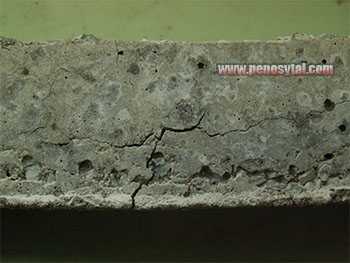

Посмотрите на рисунок – так выглядят образцы из бетона с наполнителем из дробленого стекла после стандартных испытаний. Происходит расширение и разрушение бетона.

До настоящего времени не удавалось использовать стекло вообще и стеклобой или пеностекло, в частности, для получения вяжущих или наполнителей для бетонов из-за сложностей, связанных с протеканием щелочно-силикатной реакции (ASR). Щелочно-силикатная реакция может протекать в бетоне в случае, если был выбран «неправильный» наполнитель. Зачастую не удается выяснить, может ли вступать определенный наполнитель в химическое взаимодействие или нет, может ли он являться причиной разрушения материала. С этой точки зрения стекольный наполнитель имеет дополнительную проблему – реакция ASR протекает в стекольном наполнителе с большей долей вероятности, вследствие того, что стекло содержит на поверхности ионы Na+, которые вымываются водой и способны создавать определенную концентрацию NaOH в цементной композиции даже в случае отсутствия щелочи в исходном цементе, а, с другой стороны, именно стекло содержит на поверхности соединения оксида кремния в аморфном виде.

Реакция ASR начинается с взаимодействия щелочных гидроокисей, полученных из щелочей (Na₂O и K₂O), и кремнеземистых минералов заполнителя. В результате образуется гелеобразное вещество, состоящее из силикатов щелочных металлов, при этом происходит увеличение объема заполнителя. По некоторым данным, возникающее при этом давление может может превышать 2 Н/мм². Естественно, что это приводит в конце концов к возникновению трещин и разрушению цементного камня.

Принятая в некоторых странах норма по допускаемому содержанию в цементе 0,6% щелочей (в пересчете на Na

2О) не подтверждается экспериментальными данными. Устойчивое отсутствие расширения наблюдалось при меньшем содержании щелочей, составлявшем около 0,3% (в пересчете на Na₂O). Таким образом, при применении в бетоне цементов с содержанием щелочей более 0,3% и заполнителей, содержащих реакционноспособный кремнезем, необходимость защиты определяется после непосредственного испытания цементов с данным заполнителем. В случае невозможности отказа от применения цемента или заполнителя, сочетание которых приводит к расширению, следует применять активные тонкомолотые гидравлические добавки в количестве не менее 15%.

Для оценки реакционной способности заполнителей следует рекомендовать непосредственное определение степени расширения во времени образцов раствора; последний должен быть изготовлен на цементах с разным исходным содержанием щелочей в заполнителях в виде песка, приготовленного дроблением исследуемых пород. Степень и скорость развития процессов взаимодействия, оцениваемые по величине расширения, превышающей через 6 месяцев твердения образцов во влажных условиях 0,05%, а через год – 0,1%, обычно свидетельствует о деструктивных процессах, приводящих к разрушению по предлагаемым в России методикам. Стандарты США предполагают более жесткие нормативы по пределам расширения композитов под воздействием ASR – не более 0,04% за один год при 38

оС.

Большинство специалистов сходятся во мнении, что есть два необходимых условия развития процесса ASR в цементной композиции:
1) наличие щелочей (преимущественно NaOH), причем не существует принципиальной разницы в источнике этой щелочи – цемент, раствор или наполнитель;
2) наличие в наполнителе реакционноспособного, обычно аморфного, кремнезема.

Поэтому использование в качестве заполнителей в цементных композициях стекла и его продуктов неизбежно приводит к наличию в системе обеих вышеназванных причин ASR. Действительно, стекло всегда содержит в своем составе Na

2O, способный вымываться водой с поверхности с образованием щелочи и стекло, включая силикатную составляющую всегда аморфно, то есть содержит реакционноспособный оксид кремния.

Однако пеностекло ПЕНОСИТАЛ частично окристаллизовано, поэтому оксид кремния содержится в нем в менее активной, чем в обычном стекле, форме. Кроме того, гравий ПЕНОСИТАЛ дополнительно обрабатывается с поверхности в процессе изготовления материалами, способствующими переходу оксида кремния на поверхности гранул в наименее реакционную форму.

Для подтверждения возможности использования пеностекла ПЕНОСИТАЛ как наполнителя в бетонах, наша фирма провела многочисленные эксперименты с использованием общепринятых методик и стандартов.

Для проведения экспериментов использовали стандарт ASTM C 1293-01 в модификации с повышенной температурой. Для этого стандартные образцы бетонов длиной 250 мм выдерживали при температуре 60

оС в течение трех месяцев. Образцы периодически извлекали из термостата для контроля расширения. После приведения температуры образца к комнатной его длину замеряли с помощью оптического дилатометра. Контроль прочности образцов производили на машине для испытания на сжатие ИП 6010-100-1.

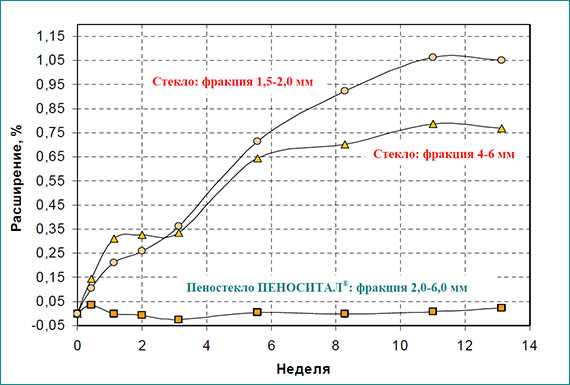

Типичные зависимости расширения образцов от времени представлены на рисунке.

Очевидно, что расширение бетонов с заполнителем из обычного стекла приводит к значительному расширению и, в конечном счете, разрушению бетонов, как это можно видеть на вышеприведенном рисунке. А бетоны с наполнителем из пеностекла ПЕНОСИТАЛ не подвержены расширению и разрушению.

Согласно результатов экспериментов по определению возможности протекания щелочно-силикатного взаимодействия между компонентами бетона и пеностеклом “Почему нельзя использовать стекло наполнителем в бетонах, а пеностекло ПЕНОСИТАЛ

® – можно!” наше пеностекло можно использовать наполнителем в бетонах в любых сочетаниях с цементом. На рисунке Вы видите различные варианты цементных связок с нашим. Результат везде одинаковый – получен отличный и долговечный материал.

www.penosytal.com

Многослойные стены с гранулированным пеностеклом

Согласно действующим нормам по тепловой защите зданий и сооружений толщина стен жилых зданий, изготовленных только из конструкционных материалов должна составлять больше 1 м для большинства регионов России. Поэтому, широкое распространение получили многослойные конструкции стен. Возведение многослойных наружных стен дома, в дополнение к сокращению расходов на отопление, также обеспечивает достаточную прочность, оптимальный тепловой режим в сечении стены.

Технические решения

Утепленная пеностекольным гравием трехслойная стена состоит из несущей стены, выполненной из кирпича, керамзитобетонных блоков, монолитного железобетона, сборных железобетонных панелей и т.п., облицовочного слоя из кирпича и слоя утеплителя. Несущая стена и облицовочный слой кирпича соединены между собой гибкими связями. Наружный и внутрений слои стены выполняют несущую и облицовочную функции, а средний слой стены заполняется пеностекольным гравием и служит для создания требуемой теплоэффективности стены.

Производство работ


Утепление наружных стен	Утепление угла дома


Оконный проем

Пеностекло ПЕНОСИТАЛ имеет расширенные потребительские свойства
по сравнению с пеностеклом других производителей

www.penosytal.com

Обоснование стоимости гранулированного пеностекла

В качестве утеплителя выбраны экологически-чистые, негорючие долговечные теплоизоляционные материалы: керамзит, пеностекольный щебень и пеностекольный гравий.
Энергоэффективность любого теплоизоляционного материала определяется коэффициентом теплопроводности, а расчет требуемой толщины утепления производят по СП 50.13330.2012 “Тепловая защита зданий”.

	Керамзитовый гравий	Пеностекольный щебень	Гранулированное пеностекло
Коэффициент теплопроводности в засыпке, Вт/(м·К)	0,170	0,065	0,048
Коэффициент уплотнения	1	1,3	1
Коэффициент теплопроводности эксплуатационный, Вт/(м·К)	0,170	0,080	0,048
Толщина утепления кровли, г.Москва, мм	760	468 360	215
Цена материала, руб/м³	1 500	3 500	6 200
Стоимость материала, руб/м²	1 140	1 638	1 333

Только что были определены стоимости теплоизоляционных материалов на утепление 1 м². Рассчитаем теперь полную стоимость утепления кровли этими материалами.

	Керамзитовый гравий	Пеностекольный щебень	Гранулированное пеностекло
Объем материала, м³	760	468	215
Масса материала, т	380	65,5	30,1
Стоимость материала, руб	1 140 000	1 638 000	1 333 000
Стоимость доставки, руб	190 000 (10 000 руб/фура)	240 000 (30 000 руб/фура)	120 000 (30 000 руб/фура)
Подъем на кровлю, 50 руб/м³	38 000	23 400	10 750
Засыпка, 50 руб/м³	38 000	23 400	10 750
Трамбовка, 200 руб/м²		200 000
ИТОГО, руб	1 406 000	2 124 800	1 474 500

Очевидно, что керамзитовый гравий, не смотря на низкую стоимость, не может применяться в качестве основного теплоизоляционного материала. Высокая плотность керамзита приводят к низкой эффективности, большому объёму и очень большой массе.
Гранулированное пеностекло, не смотря на более высокую объёмную стоимость, может применяться более эффективно.
