Тарельчатые дюбеля относится к специализированной разновидности, используемой при креплении утеплителя плитного типа – пенополистирола или базальтовой ваты к бетонному, каменному, кирпичному, пористому или деревянному основанию. Отличительными особенностями является наличие удлиненной распорной части и широкой перфорированной или сплошной шляпки, такое исполнение позволяет надежно удерживать изоляционный материал и его отделку вне зависимости от наклона рабочей поверхности.

Оглавление:

  1. Классификация грибков
  2. Критерии выбора
  3. Технология монтажа
  4. Стоимость

Виды и характеристики крепежа

Данная группа разделяется на дюбеля с расширяемой гильзой и телескопические, применяемые совместно с саморезами. Первый тип является самым распространенным, удлиненная зона расклинивания и внутренний стержень в данном случае проходят насквозь плиты, штукатурку (при наличии) и углубляется в стены или потолок на 4,5 см и более. Край распорного стержня у них слегка вдавливается в широкую тарельчатую шляпку, прижимая тем самым прослойку теплоизоляции к рабочей плоскости. Яркий пример – изделия Технониколь – полимерные трубчатые стержни с фланцем с диаметром в 50 мм надежно фиксируются глубоко заходящими саморезами из прочного металла.

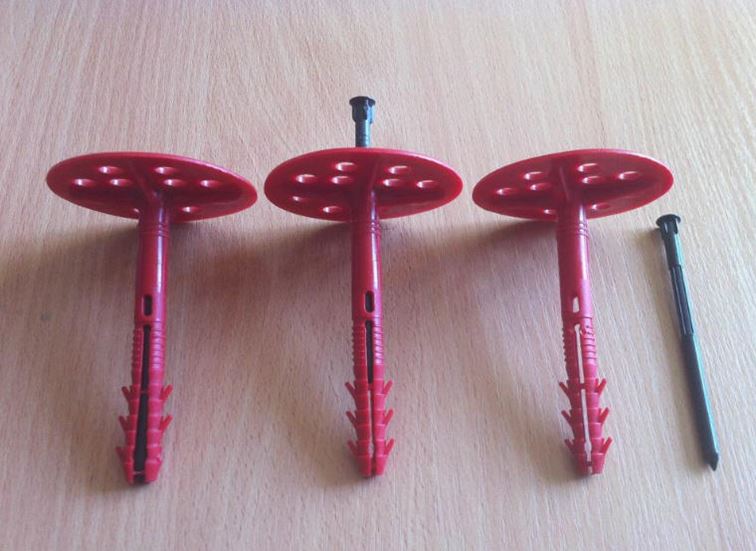

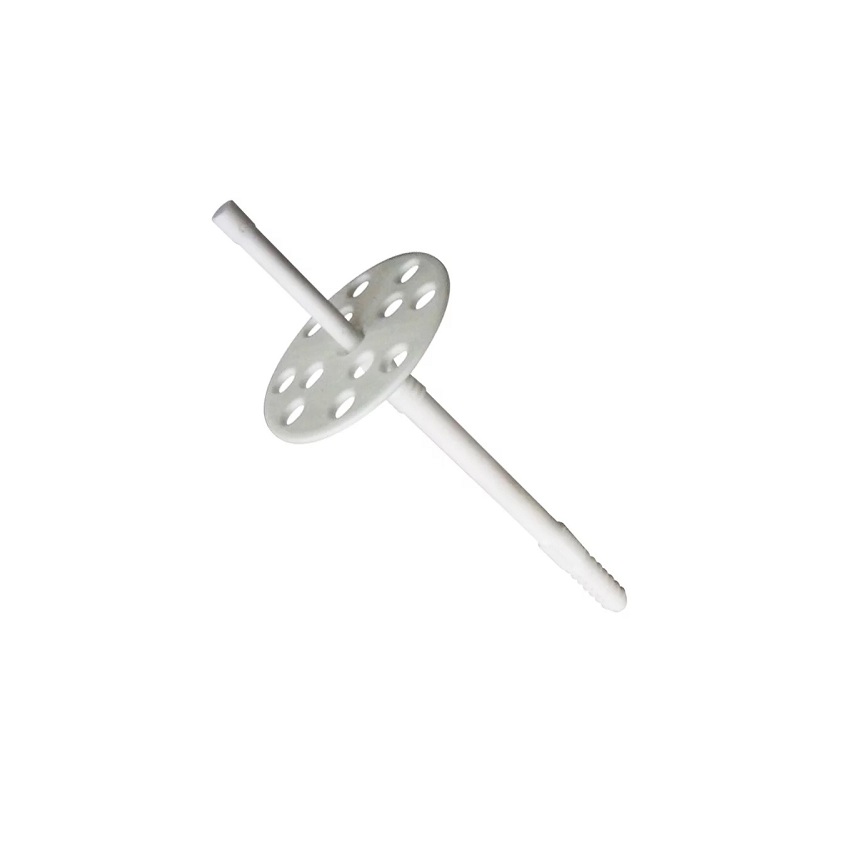

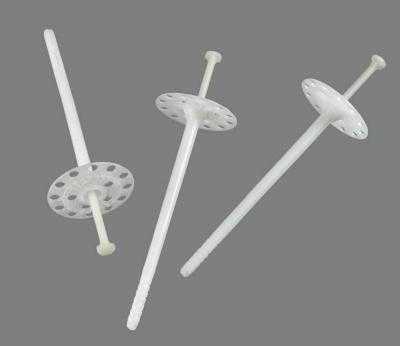

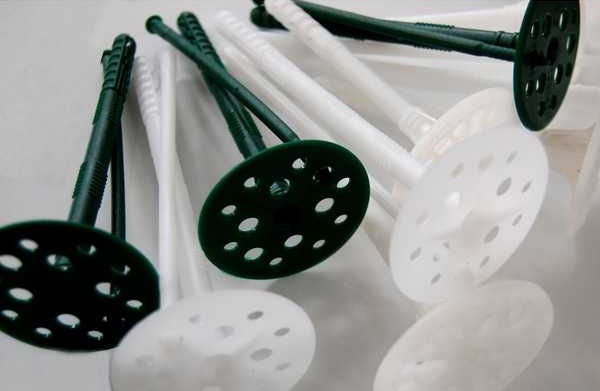

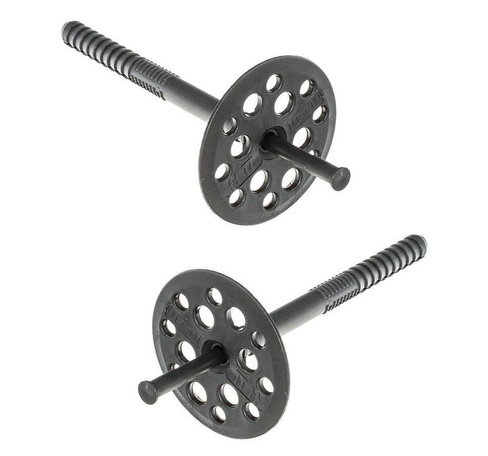

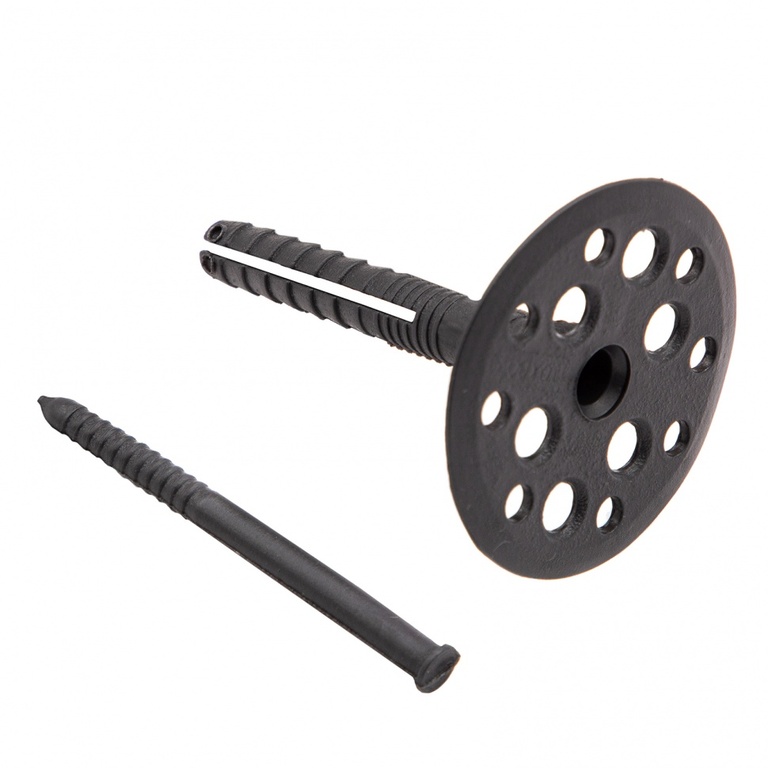

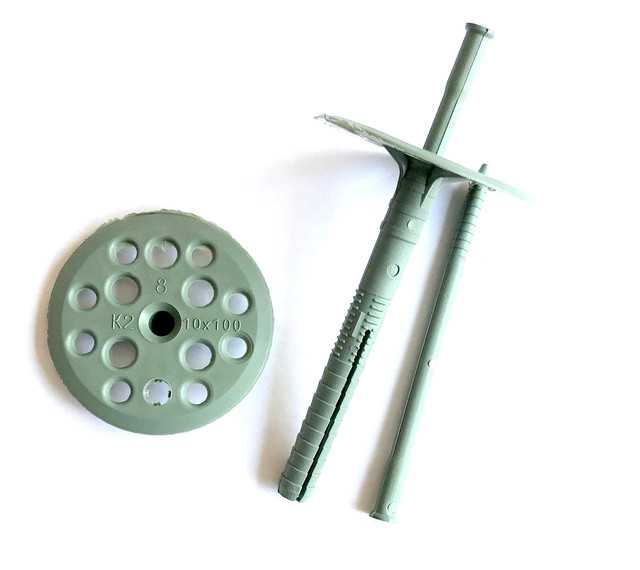

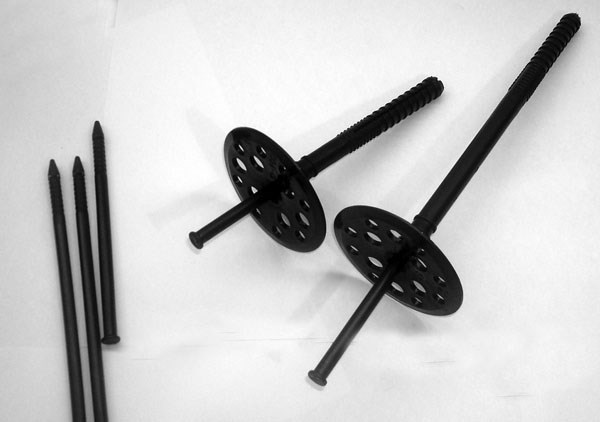

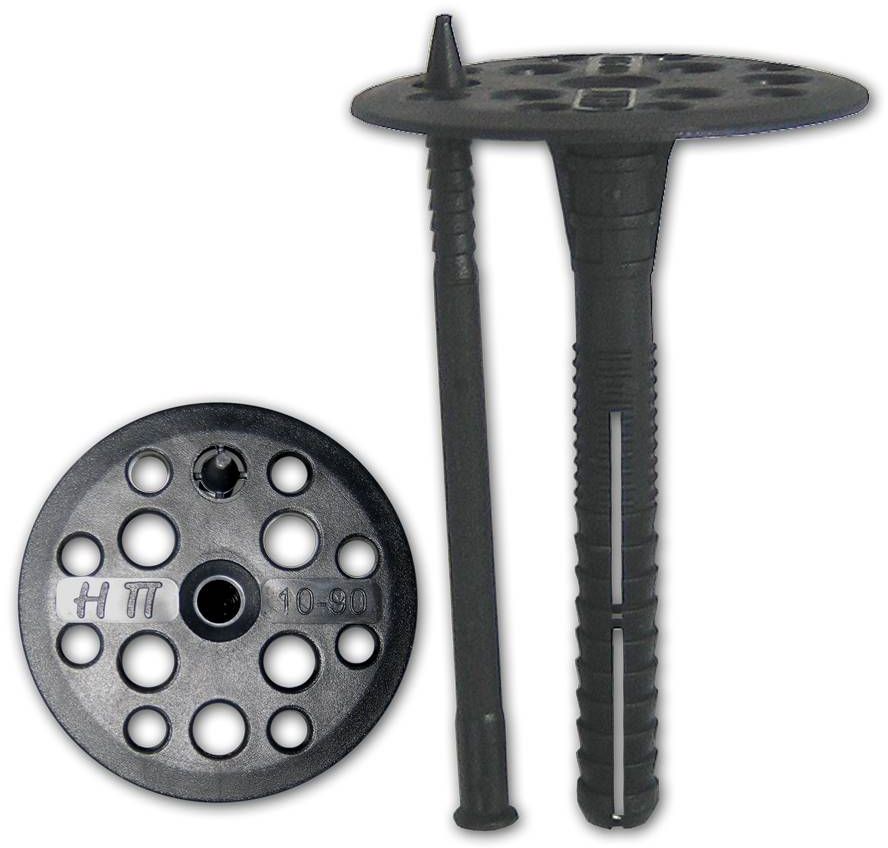

По материалу изготовления и конструкции гвоздя выделяют полипропиленовые грибки для крепежа, металлические и с термоголовкой. Первая группа включает в себя дюбеля с широкой перфорированной шляпкой, распираемые пластиковым стержнем, с выдерживаемой несущей нагрузкой не более 380 Н. Они используются для легких типов утеплителя, эксплуатируемого при температуре от -40 °C до +80 к вертикальным поверхностям и фасадам с прочной основой, к их главным преимуществам относят низкую теплопроводность (не более 0,004 Вт/м·°C), хорошую адгезию с бетоном, кирпичом и пеноблоками, коррозийную устойчивость и доступную стоимость. Но для высокоплотных видов или при планировании защиты прослойки изоляции тяжелыми стройматериалами они не подходят.

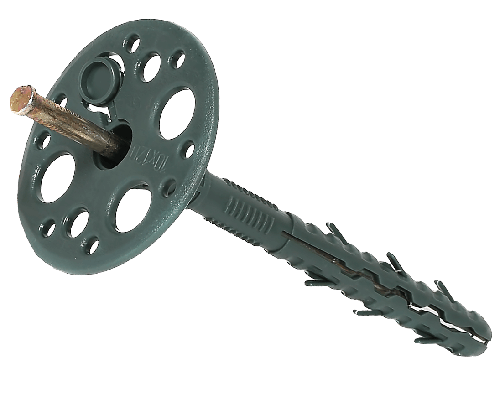

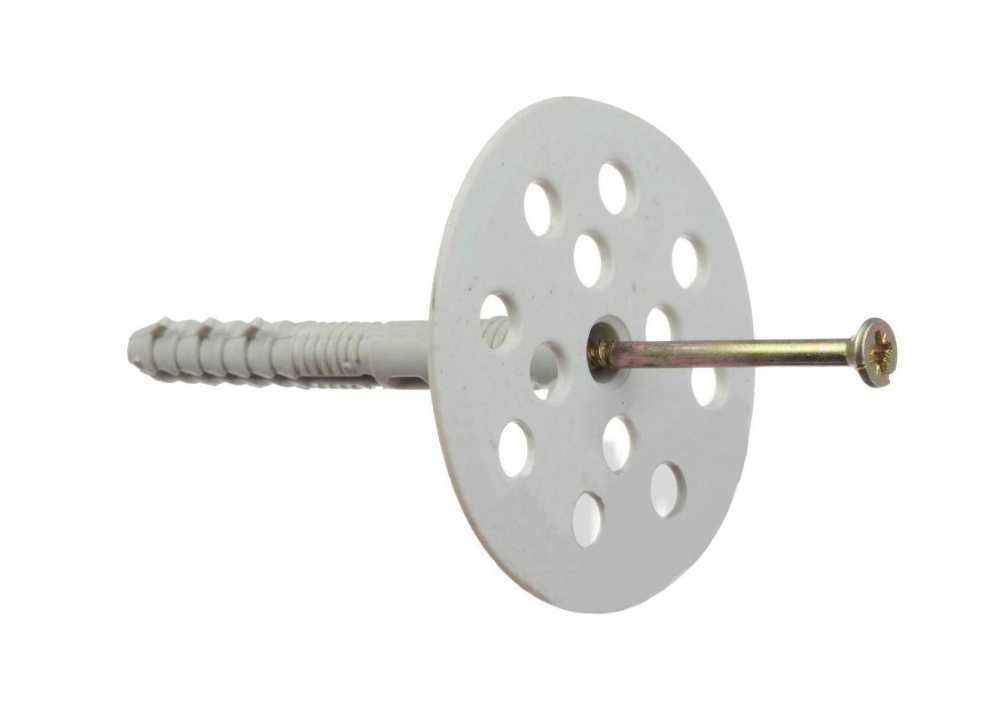

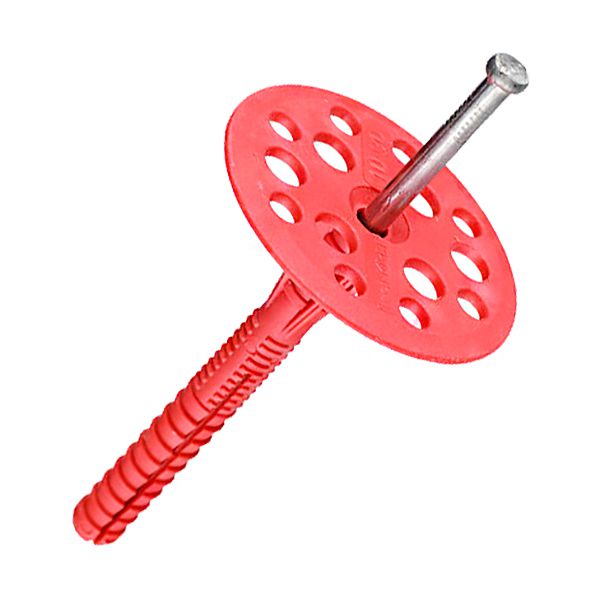

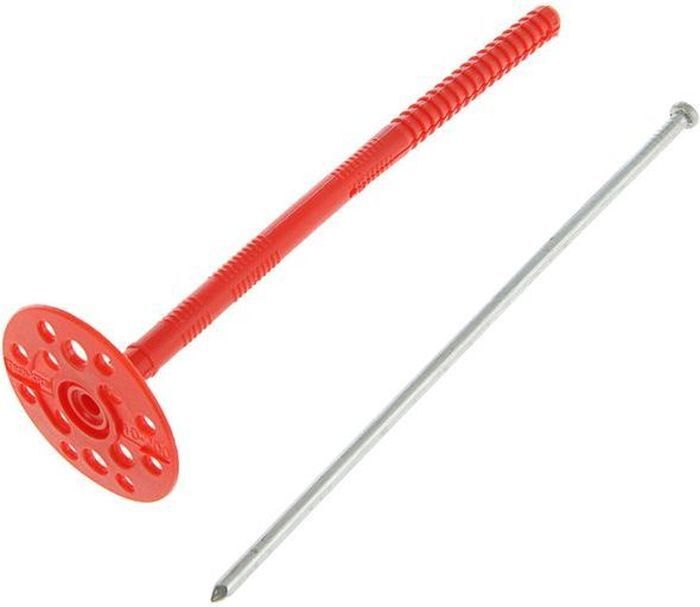

Грибки, распираемые ударопрочным металлическим гвоздем, при средних размерах 10×100 мм и шляпке со стандартным диаметром в 60 выдерживают нагрузку до 750 Н. Они выбираются при необходимости монтажа к потолку или отделке фасадов тяжелыми плитами каменной ваты. В целом они уступают пластиковым разновидностям в стойкости к коррозии, но при использовании вариантов с хорошим качеством покрытия металла служат достаточно долго. Но из-за отличий в коэффициенте термопроводности с самим утеплителем они образуют мостики холода, что снижает эффективность проведения наружной изоляции, при увеличении числа крепежей этот недостаток проявляется сильнее.

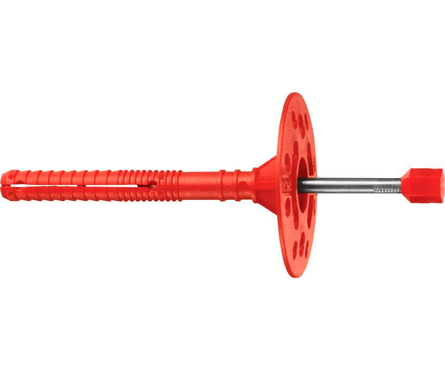

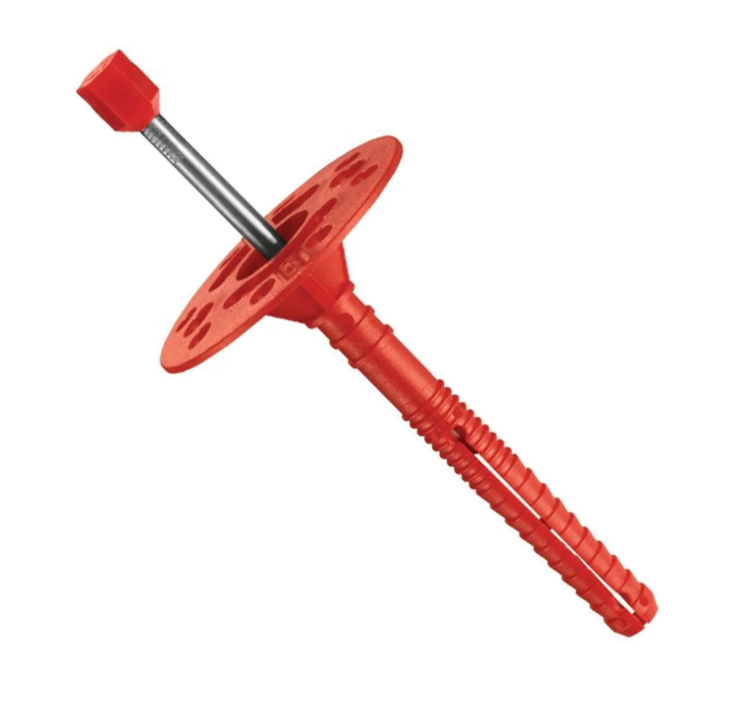

Оптимальные характеристики в плане устойчивости к коррозии, выдерживаемым нагрузкам и исключении теплопотерь наблюдаются у дюбелей с термоголовкой. Стальной стержень в данном случае закрывается пластиком, изделия не подвержены влиянию внешних воздействий. Область применения практически универсальна и включает монтаж любых термоизоляторов к основаниям из обычного и легкого бетона, кирпича, камня и дерева, наклон рабочей поверхности не имеет значения. Единственным недостатком является высокая цена.

Что следует учесть при выборе?

Расход элементов крепления на 1 м2 зависит от типа конструкции, ее высоты и месторасположения. На обычных участках фасада достаточно 4-5 штук, на углах – 6, при утеплении второго этажа зданий – 7, домов выше 20 м – 9. Помимо высоты учитывается толщина и плотность теплоизоляции, ветровые нагрузки и вес будущей отделки. Допустимый максимум составляет 10 дюбелей на 1 м2, нарушать его не рекомендуется из-за риска образования мостиков холода и экономической нецелесообразности.

При подборе варианта для пенополистирола предпочтение отдается разновидностям с шершавой изнутри шляпкой. Обращается внимание на качество антикоррозийной обработки, при риске проникновения осадков внутрь или при изоляции высотных зданий покупаются самые дорогие типы с металлическим распорным элементом и пластиковой термоголовкой. К учитываемым характеристикам помимо выдерживаемой нагрузки, веса и размеров относят температурный диапазон эксплуатации, в северных широтах не советуется использовать изделия для наружного утеплителя с гвоздем из пластика из-за риска их растрескивания. Схема расположения и общее количество продумывается заранее, после выбора термоизоляции и расчета толщины прослойки.

Нюансы монтажа теплоизоляции

Грибки для крепления плит фиксируются после подготовки основания и приклеивания к нему самого материала. Работы ведутся в следующей последовательности:

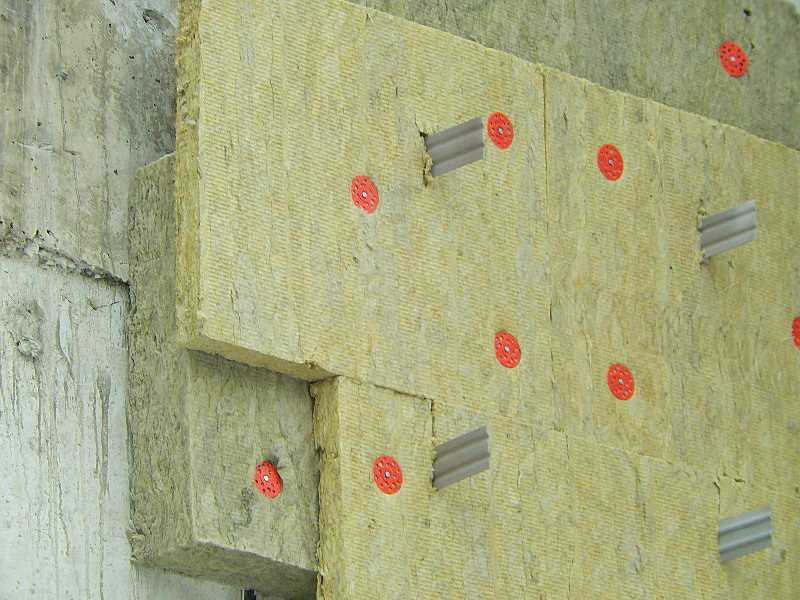

  • На поверхности пенопласта или минваты отмечаются точки расположения будущих крепежей с рекомендуемым интервалом не более 80 см по горизонтали, 30- по вертикали. При теплоизоляции оснований со сложной формой или использовании отдельных кусков стоит составить схему размещения дюбелей заранее.
  • В утеплителе и стенах подготавливается посадочное отверстие диаметром не более 10 мм.
  • Гриб размещается вручную вплоть до полного прижатия шляпки к изоляции.
  • Распорный элемент устанавливается внутрь до достижения максимального упора.
  • Закрытие шляпки пластиком (при разновидностях с термоголовкой).

По окончании монтажа всех дюбелей проводится заделка стыков, размещение пароизоляции, армирующей сетки и внешняя отделка. Работы выполняются после просыхания клеевого состава, на это уходит 2-3 дня. При необходимости крепления к дереву или металлу специализированные варианты используются вместе с дожимной манжетой из пластика, процесс установки в этом случае практически неотличим.

К важным нюансам технологии относят подбор правильной длины изделий и расчет их нужного расхода на 1 м

2. Конструкция считается надежной при заглублении распорной гильзы в основание как минимум на 4,5 см, при работе с пористыми или слабыми материалами эту норму советуют увеличить до 10 см.

Осыпающая штукатурка или аналогичные отслаиваемые виды облицовки отрицательно влияют на качество крепежа, при проведении утепления пропускать подготовку поверхностей недопустимо. Рекомендуемая величина запаса составляет 1-2 см, ошибиться лучше в большую сторону.


Расценки

Бренд Основа D шай-бы, мм Р-ры крепежа, мм Мате-риалы корпуса Гвоздь Цена, рубли
Бюбель-гриб для утеплителя Tech-Krep Бетон, камень, кирпич, газосиликат 60
10×100
Полипропилен 2,5
То же, с термоголовкой 16×100 Полипро-пилен Сталь с покрытием из белого цинка 9
С металлическим гвоздем 12×100 5,6
Koelner с металлическим гвоздем и термоголовкой 10×200 Сталь с покрытием из желтого цинка 14
Дожимная манжета Рондоль Дерево 50 1,5
Телескопический крепеж Технониколь с саморезом Несущее основание кровли: профлист, бетон, дерево 10×200 Высокоп-рочный полимер Используется с металлическими саморезами Технониколь 8,2

Стоимость дюбелей для теплоизоляции зависит от продвинутости бренда, качества материала изготовления и размеров: длины гильзы и распорной части и диаметра шайбы.

Изделия с металлическим гвоздем стоят в два раза больше полипропиленовых, крепления с термоголовками обходятся еще на порядок дороже. Экономить не рекомендуется, это сказывается на надежности фиксации, единственным способом снижения затрат является приобретение оптом.

Грибки для крепления утеплителя: правильный крепеж теплоизолятора

Вне зависимости от вида строения, некоторые дома нуждаются в утеплении. Для этих целей используют теплоизоляторы из разных материалов.

Для прикрепления материала к стене, а также достижения максимального прижатия желательно использовать грибки для крепления утеплителя.

Содержание:

  • 1 Основное назначение
  • 2 Виды
  • 3 Размеры грибка
  • 4 Монтаж материала с помощью зонтика

Основное назначение

Утеплители бывают разного типа: мягкие в рулонах, жесткие в плитах и жидкие. Для жидких грибков для крепления утеплителя не применяются. Для мягких утеплителей такие зонтики необходимы, особенно для вертикального утепления, потому как мягкий тип теплоизолятора может сползать вниз. А зонтиками утеплитель крепится по всей площади утепления, что позволяет материалу держаться там, где это необходимо.

Жёсткие виды утепления обычно крепятся, наклей, но зонтики применяют, чтобы осуществить более надежное крепление этого материала.
Также, зонтики необходимы для более плотного пролегания теплоизоляции к стенам. За счет этого теплоизоляционный слой только лучше сохраняет тепло. Кроме того, дюбель-гриб — это единственный вид крепления, который может связывать теплоизолятор со стеной.

К минусам такого крепления можно отнести появление мостика холода и то они есть в дюбелях с металлическим гвоздем. В результате того, что гвоздь дюбеля будет проникать в стены строения в этих местах возможно промерзание, при действии низких температур воздуха.

Виды

Грибок для крепления утеплителя производится в нескольких видах. Каждый имеет свои отличительные черты и характеристики:

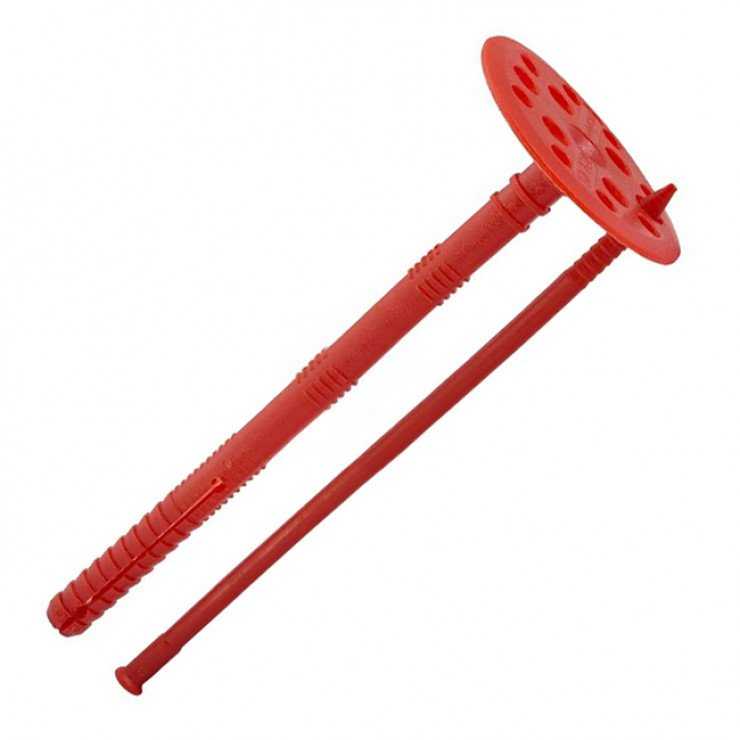

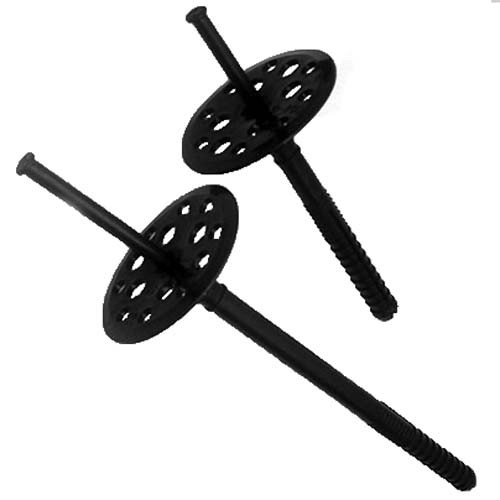

  1. Пластиковые дюбеля отличаются невысокой характеристикой по прочности. Но они совершенно невосприимчивы к низким температурам, вследствие чего не образуется мостик холода.
  2. Металлический дюбель намного прочнее пластикового, но при этом образует мостик холода. К минусам металла можно отнести тот факт, что он образовывает ржавчину. А если дом оштукатурен декоративной штукатуркой, то эти пятна могут проступать наружу, портя внешний вид дома.
  3. Дюбель с термоголовкой сконструирован таким образом, чтобы исключить появление мостиков холода, а также избавиться от появления пятен на оштукатуренной поверхности. Гвоздь дюбеля выполнен из металла, а шляпка изготовлена из материала с низкой теплопроводностью.

Грибок для утеплителя подбирают в зависимости от вида утепления и материала конструкции строения. Крепеж на пластиковые зонтики лучше осуществлять при использовании пенопласта.

Этот материал не имеет большого веса, а значит, от гвоздя не потребуется большой прочности. Металлические зонтики и гвозди с термошляпкой лучше применять для минеральной ваты при монтаже на кирпичные и газобетонные дома.

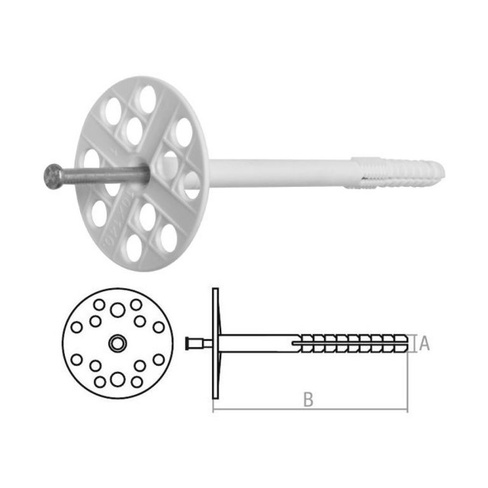

Размеры грибка

Фиксатор имеет разнообразные размеры, поскольку применяется для широкого вида крепления. Чтобы рассчитать какой размер необходим для монтажа теплоизолятора к дому нужно знать определенные характеристики:

  1. Толщину строительного материала, применяемого для утепления.
  2. Глубину заглубления в стену. Как правило, глубина должна составлять минимум 4,5 см.

Если стена ранее отделывалась и после этого необходимо сделать утепление, не произведя демонтаж предыдущей отделки, то этот параметр также следует учитывать.

Все значения нужно сложить между собой, получившиеся цифры будут соответствовать размеру дюбеля. Если получившаяся цифра не соответствует ни одному размеру, то лучше приобрети дюбель большего размера.

Монтаж материала с помощью зонтика

Монтаж утеплителя на зонтик производится практически так же, как и без них. Для начала основание нужно подготовить, а затем утеплитель сажается, наклей. Клеевому слою нужно дать просохнуть, а после плиты или отрезы рулона нужно закрепить на грибки.

Для крепления зонтиков необходимо сверлить отверстия, а после этого производить монтаж. Диаметр сверла должен быть равен диаметру гвоздя зонтика, длина отверстия больше на 1 см. Это делается для того, чтобы монтажная пыль не мешала сцеплению грибка со стеной.

Чтобы уменьшить количество отверстий на утеплителе и стене желательно производить монтаж зонтиков на стыках теплоизолятора. К угловым элементам это не относится.

После монтажа зонтиков на утеплитель нелишним моментом будет прохождение всех стыков скотчем с алюминиевой поверхностью. Это действие закроет все отверстия и снизит мостик холода, если при монтаже использовались металлические дюбеля. После этого поверхность фасада можно закрывать пароветрозащитной мембраной.

Грибки необходимо использовать при утеплении стен под штукатурку, так как этот материал отделки очень тяжелый. Одного клея недостаточно и грибки, дающие дополнительное сцепление со стеной, необходимы.
