Расчет звукоизоляции межкомнатной кирпичной перегородки.

Цель расчета:определить индекс изоляции воздушного шума расчетный (Rw) и сравнить его с нормативным

Исходные данные

Материал перегородки – кирпич

Толщина – 120 мм

Плотность – 1800 кг/м3

Расчет

  1. По табл. 1 [4]=41 дБ

  1. Строим расчетный график ABCдля конструкции

Находим точку B:

Гц

По табл. 9 [4] Среднегеометрическая частота 1/3-октавной полосы = 250 Гц

Определяем поверхностную плотность ограждения:

кг/м2

кг/м2

Определяем ординату точки В:

дБ

  1. Из точки В влево проводим горизонтальный отрезок ВА, вправо от точки В- отрезок ВС с наклоном 6 дБ на октаву до точки С с ординатой 65 дБ

Rc=65 дБ

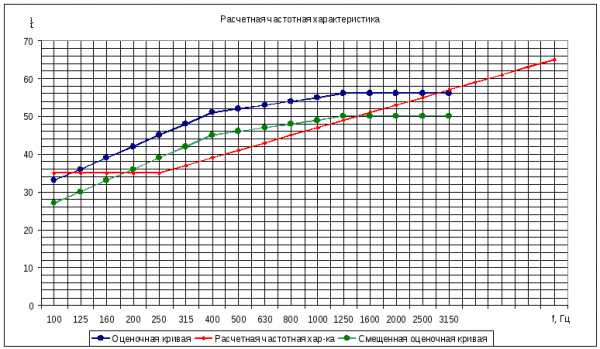

  1. Строим график, сумма неблагоприятных отклонений = 99 дБ.

Смещаем оценочную кривую на 6 дБ.

Новая сумма неблагоприятных отклонений = 31 дБ, что меньше 32 дБ. За величину индекса изоляции воздушного шума принимаем значение смещенной кривой в 1/3-октавной полосе 500 Гц, т.е. Rw=46 дБ, что больше=41 дБ

Перегородка удовлетворяет требованием звукоизоляции.

Табл. 4.3

№пп

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Оценочная кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

2

Расчетная част. хар-ка, дБ

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55

57

3

Неблагоприятные отклонения

–

1

4

7

10

11

12

11

10

9

8

7

5

3

1

–

4

Оценочная кривая, смещ вниз на 6 дБ

27

30

33

36

39

42

45

46

47

48

49

50

50

50

50

50

5

Неблагоприятные откл. от смещеной кривой

–

–

–

1

4

5

6

5

4

3

2

1

–

–

–

–

6

Индекс изоляции воздушного шума Rw, дБ















46

















  1. Инженерное и санитарно-техническое оборудование

Отопление

В здании предусмотрено центральное водяное отопление

Вентиляция

Вентиляция естественная, вытяжка воздуха осуществляется с помощью вентиляционных каналов выложенных в кирпичной кладке несущих стен. Вентиляционные каналы открываются по одному в санузлах и кухнях. Размеры в плане 140 х 140 мм. Приток воздуха неорганизованный – через окна и двери.

Водоснабжение и водоотведение

В здании предусмотрено центральное водоснабжение и канализация.

Санузлы

Во всех квартирах предусмотрены раздельные санузлы.

Электроснабжение

В здании предусмотрено электроснабжение.

Лифтовое хозяйство

Здание оборудовано лифтом грузоподъемностью 630 кг, скорость лифта 1 м/с.

Внутренние размеры лифтовой шахты 1880 х 2580 мм.

Мусороудаление

Мусороудаление осуществляется с помощью мусоропровода, размещенного в отапливаемой лестничной клетке. Ствол мусоропровода выполнен из асбестоцементных труб с внутренним диаметром 400 мм. Мусоросборная камера находится на 1 этаж, непосредственно под стволом мусоропровода. Высота камеры – 2,3 м, размеры – 1800 х 4100 мм. Для выкатывания тележек с мусором имеется пандус с уклоном 0,08.

studfiles.net

4.3. Расчет звукоизоляции межкомнатной перегородки

Исходные данные: кирпич глиняный t=120 мм и

0=1800 кг/м3.

Определяем индекс изоляции воздушного шума перегородки:

1.1. Определяем нормативное значение изоляции воздушного шума Rnw по т.1 СП 23-103-2003 для категорий зданий Б Rnw=41 дБ.

1.2. Определяем поверхностную плотность кирпичной перегородки:

m1=18000,12=216 кг/м2

2. По табл. 10 СП 23-103-2003 по виду материала и плотности k=1,4

mэ= k m1=1216=216 кг/м2

3. По табл.8 определяем частоту, соответствующую точке В:

fв=29000/120=241,67250

Округляем до среднегеометрической частоты 1/3-октавной полосы, в пределах которой находится

fв.

4. Определяем ординату точки В:

Rв=20lgmэ-12=20 lg 216-12=34,69 дБ

5. Заносим параметры расчетной и нормативной частотных характеристик в таблицу и дальнейший расчет осуществим в табличной форме. Находим неблагоприятные отклонения, расположенные ниже нормативной кривой и определяем их сумму, которая равняется 183 дБ, что значительно больше 32 дБ.

№

Параметры

Среднегеометрическая частота 1/3-октавной полосы, Гц

100

125

160

200

250

315

400

500

630

800

1000

1250

1600

2000

2500

3150

1

Расчетная частотная характеристика R, дБ

35

35

35

35

35

37

39

41

43

45

47

49

51

53

55

57

2

Нормативная кривая, дБ

33

36

39

42

45

48

51

52

53

54

55

56

56

56

56

56

3

Неблагоприятные отклонения, дБ

–

1

4

7

10

11

12

11

10

9

8

7

5

3

1

–

4

Нормативная кривая, смещенная вниз на 6 дБ

27

30

33

36

39

42

45

46

47

48

49

50

50

50

50

50

5

Неблагоприятные отклонения от смещенной нормативной кривой, дБ

–

–

–

1

4

5

6

5

4

3

2

1

–

–

–

–

6

Индекс изоляции воздушного шума Rw, дБ

46

Смещаем нормативную кривую вниз на 6 дБ и находим новую сумму неблагоприятных отклонений, которая составляет 31 дБ, что максимально приближается, но не превышает значения 32 дБ.

За расчетную величину индекса изоляции воздушного шума принимается ордината смещенной нормативной кривой частотной характеристики в 1/3-октавной полосе 500 Гц, т.е. Rw=46 дБ.

Вывод: Индекс изоляции воздушного шума Rw перегородки из глиняного кирпича t=120 мм и 0=1800 кг/м3 составляет 46 дБ.

Сравним полученное значение с нормативным: Rpw =46дБ>Rnw =41дБ.
