Индекс шумоподавления – что это?

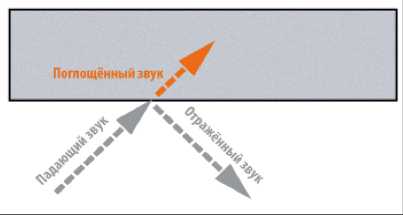

Звукопоглощение – это переход колебательной энергии падающей звуковой волны в тепловую вследствие ее расходования при трении на поверхностях звукопоглощающих материалов.
Чем больше поглотиться звуковых волн шумопоглощающим материалом, тем меньше их отразиться обратно в помещение и, следовательно, уменьшится общий уровень шума.
Звукоподавляющие материалы поглощают звук в помещении, помогая избавиться от эха. Это особенно важно в звукозаписывающих студиях, где даже мельчайшие шумы негативно сказываются на качестве записи.
Для оценки звукопоглощающих характеристик материалов используют индекс шумоподавления.
Индекс шумоподавления (звукопоглощения) – Noise Reduction Сoefficient (NRC) –является обще используемым критерием сравнения звукопоглощающих параметров материалов в диапазоне частот от 125 до 3000 Герц.
Индекс шумоподавления – измеряется от 0,00 (полное отражение) до 1,00 (абсолютное поглощение падающего звука) и определяется, как среднее значение суммы коэффициентов звукопоглощения Rw и Lnw округленных до 0,05,
где Rw- индекс поглощения воздушного шума (разговорная речь, телевизор, пение, музыкальные инструменты),
Lnw- индекс поглощения ударного шума под перекрытием (шаги, топот, передвижение мебели).
Чем выше Rw и ниже Lnw, тем лучше шумопонижение определяемого материала.

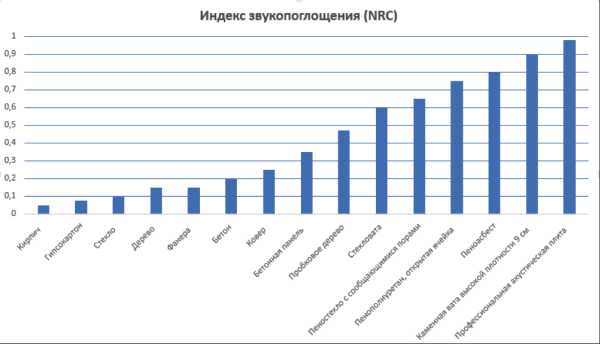

Значений индекса шумопонижения некоторых строительных материалов.
Классы звукопоглощения
Согласно международным стандартам (ISO 11654) в зависимости от индекса шумопоглощения материалы разделяют на пять классов.
| NRC | Класс звукопоглощения |
| 0,90 – 1,00 | А |
| 0.80 – 0,85 | В |
| 0,60 – 0,75 | С |
| 0,30 – 0,55 | D |
| 0,15 – 0,25 | Е |
| 0,00 – 0,10 | Не классифицируется |
К сожалению, эффективность звукоизоляционного материала или системы невозможно представить одним числом. Причина заключается в том, что степень, в которой материал снижает уровень шума зависит от частоты. Например, материалы, являющиеся эффективным в блокировании шумов уличного транспорта, разговоров или пения за стеной могут обладать низкой способностью поглощать шумы на низких частотах (промышленное оборудование, сабвуферы, самолеты).
himtrust.ru
Индекс звукоизоляции – учитываем важный параметр при ремонте

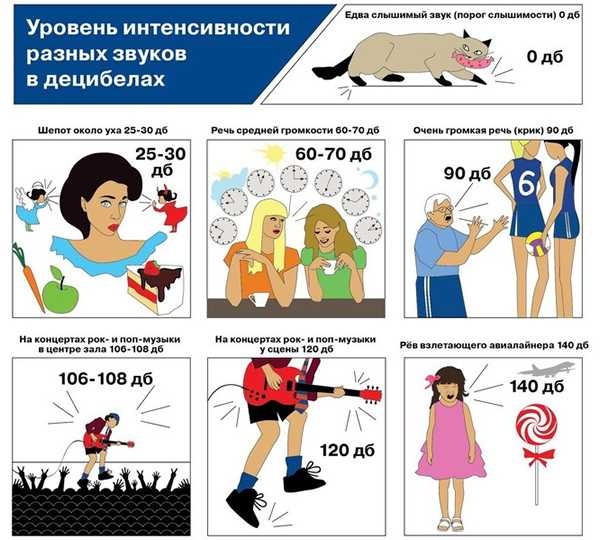

Шум – это набор звуков в хаотическом порядке, и, как всякий хаос, он негативно влияет на людей. Для защиты от посторонних звуков люди используют различные материалы, ориентируясь лишь на цены и советы знакомых, однако в этом деле куда важнее посчитать индекс звукоизоляции материалов.
Чем опасен шум – минздрав предупреждает
Непосредственная близость дома к трассе, шумным предприятиям или жизнь в панельном доме накладывает порой на людей отпечаток постоянной усталости. Мы настолько привыкаем к шуму, что вовсе не учитываем его в поисках причин бессонницы, раздражения, расшатанных нервов. Однако именно хаотичные звуковые волны зачастую являются их причиной. Дело в том, что оптимальный уровень шума, измеряемый в децибелах (ДБ), днем должен не превышать 40 Дб, а ночью – 30 Дб. То, что мы обычно называем тишиной, имеет вполне измеряемый уровень в 25 Дб.
Это самое оптимальное значение для нашего организма, и если оно будет меньше, возникнет еще одно дискомфортное ощущение – ощущение звенящей тишины.

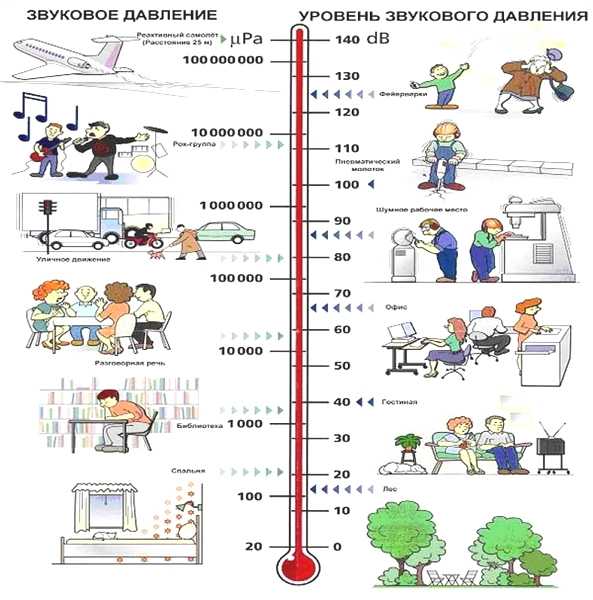

Уровень шума до 60 Дб человек может некоторое время терпеть спокойной, если же звук будет нарастать и продолжаться длительное время, у человека может наступить приступ истерии, или, как минимум, появится большая раздражительность. Не зря же в древние времена осаждающие войска и днем, и ночью создавали вокруг крепости или замка громкий шум – можно было терпеть отсутствие пищи, делить воду и драться до последней капли крови, но после нескольких суток недосыпания и воздействия шума находившиеся в осаде люди были готовы на все, лишь бы прекратить эту пытку звуком.

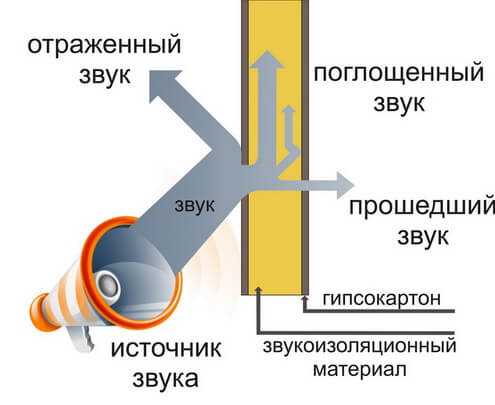

Звукоизоляция и звукопоглощение – акустические Инь и Ян
Только сочетание двух разных по природе взаимодействия со звуком материалов может действительно создать надежный барьер для шума. Так, звукоизоляция – это характеристика материалов, влияющая на их способность отражать звук, не позволяя ему пройти сквозь стену или перегородку. В строительной конструкции на звукоизолирующие способности влияет, прежде всего, масса. Например, чем толще будет стена, тем сложнее звуковым колебаниям преодолеть такую преграду.
Для обозначения этого качества используется индекс (ошибочное название – коэффициент) звукоизоляции (RW), измеряемый в децибелах – индекс стеклянных перегородок, бруса, кирпичной перегородки, бетона и других материалов обозначает, какой уровень шума они способны отразить. Непосредственно к звукоизолирующим материалам относятся плотные, массивные материалы – кирпич, гипсокартон, плиты МДФ, бетон.
Противоположность звукоизоляции – звукопоглощение. Материалы, которые обладают таким качеством, вместо того, чтобы отражать шум, поглощают его. Для этого их структура должна быть неоднородной – ячеистой, волокнистой, зернистой. Для измерения этого параметра ввели коэффициент звукопоглощения, который измеряется в рамках от 0 до 1. При нулевом значении звук должен полностью отражаться, и чем ближе параметр к единице, тем больше нарастает звукопоглощение. Впрочем, таких материалов пока не существует – максимальное значение поглощения звука достигает 0,95.
Звукопоглощающие изделия разделяют на три категории согласно степени жесткости:
- Мягкие – материалы, имеющие ярко выраженную волокнистую структуру, с хаотично расположенными волокнами. Вата, войлок, стекло- и базальтовая вата – самые яркие примеры. Коэффициент звукопоглощения у них самый высокий – от 0,7 до 0,95, при небольшой объемной массе – до 80 кг/м
- Полужесткие – плиты с волокнистым или ячеистым строением. Такие материалы в основном изготавливают из той же минеральной ваты или вспененных полимеров. Их объемная масса на порядок выше мягких звукопоглотителей – до 130 кг/м3, при коэффициенте звукопоглощения от 0,5 до 0,8.
- Твердые – изделия из гранулированной или суспензированной минваты, пористых заполнителей типа пемзы и вермикулита. Их масса наиболее высокая – до 400 кг/м3, коэффициент звукопоглощения в среднем колеблется на отметке в 0,5.
Индекс звукоизоляции в действии – как избавиться от шума?
Для частных домов и квартир наиболее выгодным будет применение мягких звукопоглотителей – у них самый высокий коэффициент поглощения, а степень звукоизоляции обеспечивается с помощью таких строительных материалов, как гипсокартон или плиты МДФ. Кроме того, такая конструкция еще и очень хорошо утеплит помещение.
Специалисты-акустики в один голос твердят, что такого понятия, как звукоизолирующие материалы, нет. Есть понятие “звукоизолирующие конструкции”. Речь о том, что применение какого-то одного изделия не даст нужного эффекта. Дело в природе звука – громкий разговор или звуки телевизора передаются через воздух, то есть образуют воздушный шум. Воздействие непосредственно на стены, пол и потолок (перестановка мебели, топот, падение тяжелых предметов) – это ударный шум.
Оба вида могут преобразовываться в структурный шум – в том случае, если конструкции дома соединены между собой без звукоизолирующих прокладок. Лучше всего с воздушным шумом справляются волокнистые материалы, против ударного применяют ячеистые или пористые, а вот спастись от структурного, в случае нарушения технических нормативов строительства, можно только разве что с помощью капремонта всего дома.
Шумоизоляция воздушных и ударных шумов – примеры
Главная характеристика для материалов, изолирующих от воздушного шума – это индекс звукоизоляции. Чтобы вы избавились от соседских разговоров, этот показатель должен достигать как минимум 50 Дб. Если при строительстве дома эту проблему можно решить за счет увеличения толщины конструкций или применения готовых блоков, то в квартире, где каждый сантиметр на счету, этот способ совершенно не актуален.
Приемлемый вариант – это сочетание разных материалов в многослойной конструкции, чередование мягких и жестких изделий с разной степенью плотности. Жестким может быть гипсокартон, он будет отвечать за звукоизоляцию. Мягкие материалы, вроде стекловаты или минваты, возьмут на себя звукопоглощение. Эффективная толщина ватных изделий в таких конструкциях – не менее 5 см и как минимум 50 % от внутреннего пространства конструкции.

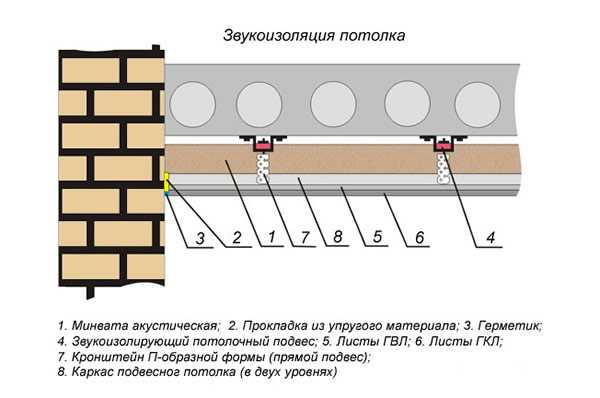

Повышение индекса звукоизоляции перекрытия возможно путем обустройства акустического потолка. Поскольку высота большинства помещений и так небольшая, производители и потребители стараются сэкономить как можно больше сантиметров. Полужесткие и жесткие материалы для звукоизоляции в таком случае помогут создать первый слой звукоизоляции, вторым может выступать гипсокартон или натяжной потолок. Сама по себе мембрана натяжного потолка имеет неплохую степень звукоизоляции, однако еще лучше приобретать специальные акустические натяжные потолки, которые обладают многослойной перфорированной структурой, отлично отражающей звук.
Пористые материалы останавливают звуковые волны ударного шума. Их упругая структура отталкивает колебания звука, в результате чего они теряют силу. Один из ярких примеров таких упругих материалов – листы технической пробки и пенополиэтилен. Чаще всего, их используют при обустройстве плавающих полов, подложек под ламинат и паркет, при уплотнении стыков.
При выполнении звукоизоляции следует учитывать толщину перекрытий – если в элитном жилье применяют плиты толщиной не менее 200 мм, то в панельных домах они намного тоньше. В первом случае достаточно постелить на пол слой технической пробки с индексом звукоизоляции 25 Дб, во втором случае придется делать многослойную конструкцию с применением ватных и полужестких материалов.
komfortnyeokna.com
Звукоизоляция квартиры
Шумоизоляция или звукоизоляция квартиры?
Оба варианта правильные. На сегодняшний день термин шумоизоляция больше соответствует автомобильной тематике, а звукоизоляция относится скорее к борьбе с шумом в квартирах и офисах.
Как увеличить звукоизоляцию?
1. Продуманное планировочное решение.
Старайтесь заранее продумывать назначение помещений внутри квартиры (или частного дома). По возможности старайтесь спланировать расположение комнат так, чтобы шумные помещения не граничили с тихими. Часто в результате перепланировок в многоквартирных домах встречаются ситуации, когда за стенкой спальни оказывается кухня соседей, а сверху/снизу санузлы. В такой случае шумовая нагрузка усиливается и звукоизоляция выйдет дороже.
Если окна выходят на разные стороны дома, желательно, чтобы окна спален смотрели в более тихую сторону (во двор).
2. Дополнительная звукоизоляция существующих поверхностей.
Большинство технологий дополнительной звукоизоляции заключаются монтаже многослойных конструкций, в которых чередуются слои плотных звукоотражающих и легких звукопоглощающих материалов. Такой принцип позволяет внести существенные потери энергии звуковой волны при относительно небольшом весе и толщине! Звук, многократно отражается, и раз за разом теряят свою энергию. Подробнее о многослойных конструкциях: Шумоизоляция квартиры. Часть 2.
Стандартные звукоизоляционные облицовки, которые монтируются в квартирах дадут прибавку в звукоизоляции на уровне 15–25 дБ, в зависимости от конструкции!
Наша компания занимается монтажом современных материалов и схем, увеличивающих звукоизоляцию в квартире.
Плохая звукоизоляция. Причины
Плохая звукоизоляция квартиры может возникнуть из-за нескольких причин:
- Несоответствие построенного дома нормам звукоизоляции: стены из пеноблока, стяжка по перекрытию без слоя звукоизоляции и т.д.;
- Чрезмерный уровень шума в соседних помещениях или на улице;
- Дефекты ограждений. Наличие щелей и пустот, снижающих звукоизоляцию.
Почему я слышу соседей?
Механизм проникновения звука через однородную преграду (стена или перекрытие): под воздействием падающего звука на преграду, последняя начинает колеблется как мембрана. Перенос звуковой энергии через преграду обусловлен по существу тем, что она излучает звук в защищаемое ею помещение.
Амплитуда колебаний крайне мала, но из-за огромной площади поверхности акустическая мощность, излучаемая стеной в помещение значительна. Именно поэтому мы и слышим соседей.
Излучаемая преградой мощность зависит от амплитуды колебательной скорости. Чем больше масса и чем выше частота колебаний, тем она меньше. Поэтому звукоизоляция любого ограждения растет с массой и частотой.
Звукоизоляция квартиры. Зачем делать?
Основная задача звукоизоляции квартир – защита от постоянного (ежедневного, ежечасного) шума соседей.
Нас часто спрашивают можно ли защититься в квартире от перфоратора? И да, и нет.
Теоретически убрать шум перфоратора можно, но стоить это будет очень дорого и сама звукоизоляция “съест” очень много места. Дело в том, что перфоратор – это источник ударного шума с экстремально высокой интенсивностью. Поэтому на практике (в рамках разумных толщин звукоизоляционных конструкций и стоимости) говорить про полную изоляцию шума от перфоратора не приходится: шум от него будет сильно приглушен и не будет раздражать, но все-таки слышен.
Шум перфоратора – явление нечастое и его пережить можно: даже в новом доме работы ведутся только в дневное время и только в определенные промежутки времени. А вот соседи живут постоянно! Нельзя запретить их ребенку не плакать, собаке не лаять, а им самим не ходить по полу, не ронять предметы и не смотреть телевизор. Поэтому строительная акустика для себя ставит целью борьбу именно с такими шумами!
Звукоизоляция квартиры: по факту и превентивная
Звукоизоляция квартиры по факту – имеются явные источники шума (шум за стеной, от верхних соседей, шум с улицы). Это случай, когда вы уже живете в квартире и знаете какие соседи вас беспокоят.
Превентивная звукоизоляция квартиры – отсутствует информация о конкретных источниках шума. Конкретные конструкции выбираются на основании информации о типе дома, расположения квартиры и самого здания, пожеланий заказчика. Как правило превентивная звукоизоляция выполняется в новостройках.
Звукоизоляция и звукопоглощение
Часто люди путают два диаметрально противоположных понятия.
Звукоизоляция помещения – ослабление звука при его проникновении через ограждение зданий. В более широком смысле – совокупность мероприятий по снижению уровня шума, проникающего в помещение извне. Звукоизоляция – свойство конструкции в целом. Если совсем по-простому звукоизоляция делается, чтобы не слышать соседей. (и чтобы соседи не слышали вас – звукоизоляция симметрична относительно ограждения).
Звукопоглощение в помещении – снижение энергии отражений звуковой волны при взаимодействии с преградой, например со стенами, полом, потолком.
Осуществляется путем рассеивания энергии, ее перехода в тепло, возбуждения вибраций. Думаю всем знакома гулкость комнат в новых квартирах. В пустых помещениях звук, прежде чем поглотиться, успевает многократно отразиться между параллельными поверхностями (стенами, полом и потолком). Поэтому любой возникший звук сопровождается эхом. Некомфортно даже разговаривать, не говоря уже о просмотре фильма или прослушивании музыки! Чтобы убрать эхо, поверхности помещения покрывают материалами, поглощающими или рассеивающие звук. Это увеличивает звукопоглощение, т.е. уменьшает время реверберации RT60 (специальная величина, определяющая скорость затухания звука в помещении). Улучшают ситуацию и обычные предметы интерьера: диван, ковер, шторы, открытые стеллажи. Все они поглощают звук.
В чем измеряется звукоизоляция?
Звукоизоляция измеряется в децибелах (дБ).
В строительной акустике введены две величины, определяющие изоляцию ограждений :
Индекс изоляции воздушного шума Rw – величина, служащая для оценки звукоизолирующей способности ограждения по воздушному шуму.
Чем выше значение Rw, тем выше звукоизоляция.
Пример: Железобетонная стена 140 мм дает звукоизоляцию Rw = 50 дБ.
Это означает, что если уровень шума в квартире соседей 80 дБ, к вам в квартиру дойдет 80 — 50 = 30 дБ.
Кстати, уровень шума в 30 дБ в квартире практически не слышим и считается незаметным фоном.
Индекс приведенного уровня ударного шума Lnw – величина, служащая для оценки изолирующей способности перекрытия относительно ударного шума.
Чем ниже значение Lnw, тем выше звукоизоляция.
Пример: Железобетонная плита перекрытия толщиной 140 мм имеет индекс приведенного уровня ударного шума Lnw = 80 дБ. Согласно СНиП даже в домах категории B (предельно допустимые условия) приведенный уровень шума не должен превышать 60 дБ. Превышение уровня ударного шума составляет 20 дБ!
Важно: Ни одно перекрытие без звукоизоляции не удовлетворяет СНиП. В ходе ремонта под стяжку в обязательном порядке укладываются звукоизоляционные подложки!
Увеличить звукоизоляцию ограждения можно и простым увеличением массы последнего. В строительной акустике есть известный «закон массы», согласно которому удвоение массы однослойного ограждения приводит к увеличению звукоизоляции на 5–6 дБ.
Допустим у нас есть оштукатуренная кирпичная стена, толщиной 140 мм (в полкирпича). Индекс собственной звукоизоляции по воздушному шума Rw = 47 дБ.
Многим кажется, что если удвоить ее массу (т.е. пристроить к ней вплотную такую же стенку), то звукоизоляция удвоится и составит 47 + 47 = 94 дБ. Это не так!
По закону массы звукоизоляция такой стены, толщиной в кирпич (270 мм) Rw = 47 + 6 = 53 дБ. Получившаяся стенка стала в два раза толще, а звукоизоляция выросла всего на 6 дБ!
Продолжим и удвоим массу нашей новой стенки: пристроим к ней такую же стену. Теперь наша стена имеет толщину 520 мм (в два кирпича) и звукоизоляцию: Rw = 53 + 6 = 59 дБ.
Толщина первоначальной перегородки увеличилась в 4 раза, а звукоизоляция выросла всего на 12 дБ!
В тоже время если к изначальной стене в полкирпича пристроить многослойную конструкцию из гипсокартона со звукопоглощающими материалами внутри, прибавка к звукоизоляции составила бы минимум 15 дБ! И это при дополнительной толщине всего 8–10 см!

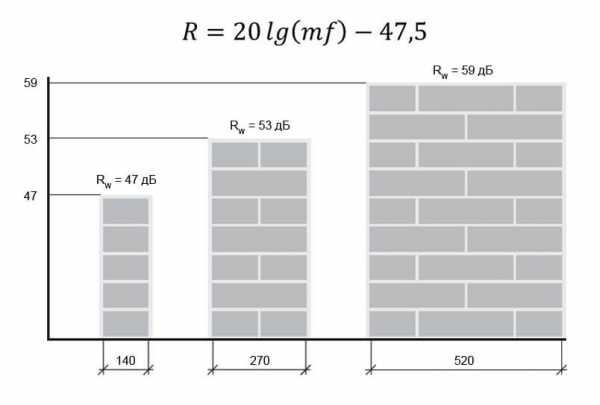

Закон массы
Не стоит забывать и про несущую способность перекрытий: ни одно перекрытие не выдержит веса мощных кирпичных стен.
Резюмируя вышесказанное можно сказать, что многослойные конструкции являются единственным вариантом звукоизоляции квартир и офисных помещений.
Собственная и дополнительная звукоизоляция
Из предыдущего раздела можно понять что в зависимости от ситуации одна и та же конструкция может обладать разной звукоизоляцией!
Собственная звукоизоляция – это звукоизоляция, которую дает ограждение
Дополнительная звукоизоляция – это прибавка к значению собственной звукоизоляции изначального ограждения, которую обеспечивает дополнительная конструкция.
Пример 1.
Снова рассмотрим кирпичную стенку (толщиной 280 мм) со звукоизоляцией Rw= 54 дБ.
Если мы берем и существующей стенке приставляем такую же кирпичную стенку, то речь идет уже о дополнительной звукоизоляции, равной 6 дБ!
Т.е. в данном конкретном случае собственная звукоизоляция равно 54 дБ, а дополнительная 6 дБ.
Пример 2.
Обычный лист гипсокартона имеет собственную звукоизоляцию Rw = 28 дБ.
Т.е. если два помещения разделить между собой гипсокартоном и шуметь в одном из них с громкостью 60 дБ, то во втором уровень шума составит 60 — 28 = 32 дБ.
Рассмотрим теперь ситуацию когда между помещениями бетонная стена толщиной 140 мм с собственным индексом звукоизоляции в 50 дБ. Приложим к ней наш лист гипсокартона и измерим звукоизоляцию. Она снова составит 50 + 0 = 50 дБ.
Масса 1 м2 бетонной стены составляет ~300 кг, а масса 1 м2 ГКЛ ~10 кг. Исходя из закона массы в данной ситуации прибавки в звукоизоляции не произойдет, т.к. масса листа гипсокартона ничтожна (в 30 раз меньше) по сравнению с массой бетонной стены.
Поскольку в квартирах уже есть ограждения (стены, полы и потолки), то нас интересует именно дополнительная звукоизоляция, которую обеспечат многослойные звукоизоляционные конструкции!
Почему мы так подробно это обсуждаем? Дело в том, что многие производители звукоизоляционных материалов выкладывают испытания собственной звукоизоляции, которая не предоставляет реального интереса, а показатели дополнительной звукоизоляции замалчивают. Видимо, аналогичны гипсокартону
Читать далее: Шумоизоляция квартиры. Часть 2
Если вам необходима качественная звукоизоляция и профессиональный монтаж, обращайтесь! Наши специалисты соберут проверенные схемы, которые надежно защитят вас от шума соседей. Выезд мастера для замеров и консультации бесплатный по Москве и области! Дмитрий. Инженер по монтажу 8 (916) 575-26-10 Никита. Физик-акустик 8 (915) 251-71-93 E-mail: [email protected] |
5752610.ru
Группа7 –
Изоляция от ударных шумов
Материалы, которые используются для изоляции ударного шума, звуковую волну не поглощают, а отталкивают, заставляя ее терять энергию. Для изоляции от ударного шума используют пористые материалы с малым значением динамического модуля упругости, поскольку затухание звуковой волны объясняется тем, что звуковая энергия расходуется на упругие деформации материала.
Один из вариантов защиты от ударного шума – укладка под «чистовой пол» прокладок из звукоизоляционных материалов. Одной из важных сравнительных характеристик материалов, защищающих от ударного шума, является индекс снижения приведенного уровня ударного шума Lnw.
Прессованный из натуральной пробковой крошки лист.
Материал не подвержен гниению, воздействию грызунов, паразитов и плесени. По отношению к активным химическим веществам материал инертен. Долговечен – до 40 и более лет. Например, пробковые рулоны фирмы “IPOCORK” (Португалия). Имеет толщину 2 и 4 мм, продается в листах размерами 915 × 610 мм, и рулонах. Индекс снижения приведенного уровня ударного шума – 12 Дб. Стоимость пробки технической рулонной толщиной 2 мм -2 дол/кв.м.
Другой пример: пластины торговой марки CORKSRIBAS, рулонная пробка”Cork Roll”
Пенополиэтилен.
Часто производители ламинатов предлагают его в комплекте со своей продукцией. В строительной отрасли в основном используются пенополиэтилены (вспененные полиэтилены), имеющие плотность от 20 до 80 кг/ м3. Разновидности материала:
– несшитый вспененный полиэтилен, имеет несвязанную молекулярную структуру (молекулы полимера не связаны между собой химическими связями)
– физически сшитый пенополиэтилен. Имеет модифицированную молекулярную структуру, за счет чего повышаются звукоизоляционные свойства.
– химически сшитый пенополиэтилен. Метод химической сшивки пенополиэтилена укрепляет межмолекулярные связи полиэтилена, и за счет этого увеличивает звукоизоляционные свойства.
Полиэтилен используют при устройстве межэтажных бетонных стяжек, плавающих полов (см. ниже), в качестве подложки под паркет, ламинат и другие напольные покрытия; при уплотнении стыков. Хорошо контактирует цементом, бетоном и др. материалами, стоек к большинству растворителей, бензину и маслам. Пожаробезопасность – Г2. Неустойчив к УФ-излучению. При длительных нагрузках теряет до 76% своей толщины, ухудшая со временем изоляционные свойства. При попадании влаги в подпаркетное пространство, создаются условия для распространения плесени.
Примеры пенополиэтиленов:
“Изолон” , “Изонел”, “Пленэкс”, “Теплофлекс”, “Порилекс”, “Энергофлекс”, “Стизол”, “Изоком”, “Джермафлекс”, “Стейнофон”, “Изопенол” и пр).
Пробкорезиновая подложка
Представляет собой смесь гранулированной пробки и синтетической резины. Материал снижает шумы ударного характера и гасит вибрацию электроприборов. Можно применять в качестве прокладки под текстильные, эластичные и жесткие напольные покрытия, ПВХ/ХВ покрытия, линолеум, паркет, готовый паркет, керамическую плитку, плиты из натурального камня, как прокладку для ковровых покрытий на растяжках. Пожаробезопасность -В2. Подложки на основе пробкорезиновой смеси нуждаются в дополнительной влагоизоляции полиэтиленовой пленкой, при избыточной влажности они могут быть питательной средой для плесени.
Примером может служить материал UZIN-RR 188. Толщина – от 3 до 5 мм. Индекс снижения приведенного уровня ударного шума от 18 до 21 Дб.
Другой пример: материал Ibola (производство Германия). Это подложка, состоящая из прессованного пробкового и резинового гранулята.
Битумно-пробковая подложка
Изготавливается на основе крафт-бумаги с битумной пропиткой с посыпкой пробковой крошкой. Укладывается пробковой посыпкой вниз, и, благодаря этому, из-под ламината будет удаляться влага. Применения гидроизоляции не нужно. Пожаробезопасность – Г1. Битумная пропитка пачкает при укладке, пробковые крошки могут отлетать от полотна, и подложка при избыточной влажности может загнить.
Например, материал Parkolag фирмы ICOPAL (Дания, Финляндия). Вес рулона немногим больше 10 кг. Толщина – 3 мм. Индекс снижения приведенного уровня ударного шума – 18 дБ.

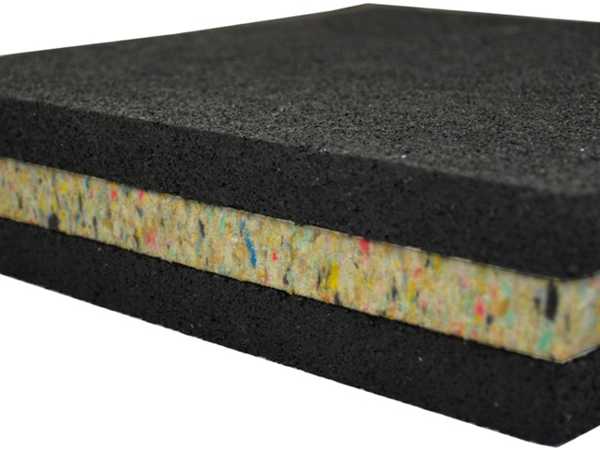

Композиционный материал.
Композиты — многокомпонентный материал. Состоит из двух слоев полиэтиленовой пленки, между которыми находятся гранулы пенополистирола. Верхняя пленка, изготовленная из полиэтилена, обеспечивает защиту напольного покрытия от влаги. Нижняя пленка пропускает влагу в пространство между пленками, откуда она выводится наружу по периметру помещения, через расширительные швы, и таким образом, пространство вентилируется. В процессе эксплуатации композитная подложка почти не деформируется, она долговечна (20 лет). Монтаж композитной подложки осуществляется методом свободной укладки, без использования клеевых составов. Пожаробезопасность – НГ.
К примеру, Tuplex фирмы TUPLEX (Финляндия). Это изоляционный материал нового поколения, многие производители напольных покрытий (UPOFLOOR, TARKETT, KARELIA, KAHRS) используют его вместе со своей продукцией. Толщина 3 мм. Индекс снижения приведенного уровня ударного шума — 18-20 Дб.
Другой вариант: материал ТермоЗвукоИзол; композицит “Виброфильтр”
(синтетический каучук и алюминиевая фольга).
В качестве подложек могут использоваться и такие материалы, как экструдированный пенополистирол и специальные звукоизоляционные пленки.
Экструдированный пенополистирол.
Покрытие обладает высокой прочностью на сжатие (0,32 МПа) и низким водопоглощением – 0,1%, а значит, не нужна защита от влаги. Удобен в работе: лёгкость резки, простота и быстрота укладки с небольшим количеством отходов, стоимость работ минимизируется Долговечность – 50 лет. Пожаробезопасность – Г1.
В качестве примера можно привести Foamboard-5000 от “ФАСАД СТРОЙ” (Россия), в листах толщиной 2, 3 ,5 см. Индекс снижения приведенного уровня ударного шума — 25 Дб.
Другой пример: экструдированный пенополистирол марки ФОМБОРД; плиты экструзионные пенополистирольные “ТИСплэкс” (ТУ 2244-009-55182353-2007).
Применяют также прокладочные материалы типа “Шуманет-100”. При толщине 3 мм при укладке под стяжку толщиной 60 мм индекс снижения приведенного уровня ударного шума – 23 Дб. Материал «Шуманет -100С» при толщине 5 мм имеет индекс снижения приведенного ударного шума 27 Дб. Материал «Шумостоп – С2» из штапельного стекловолокна при толщине 20мм имеет индекс снижения ударного шума – 42 Дб. При укладке у стен рекомендуется оставлять зазоры 10-15 мм для обеспечения выведения влаги.
*При изоляции ударного шума нужно учитывать толщину перекрытия. В элитном жилье норма показателя индекса снижения приведенного ударного шума – 55 Дб. Если плита перекрытия имеет толщину не менее 200 мм (индекс – 74 Дб), то достаточно подложки с показателем индекса 20 Дб. Если перекрытия более тонкие, то звукоизоляция должна быть усилена.

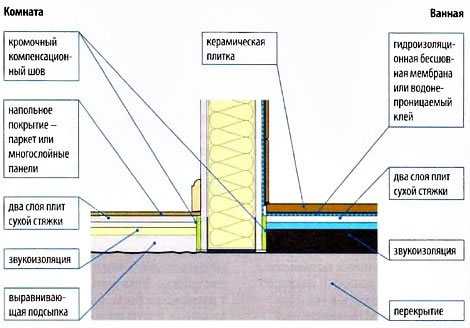

Вариант защиты от ударного шума: создать многослойную конструкцию -плавающий пол
Конструкция плавающего пола представляет собой слой звукопоглощающего материала, закрытый бетонной стяжкой толщиной не менее 6 см; подложку и финишное покрытие.
Значения индекса снижения приведенного уровня ударного шума Lnw достаточно высоки и у тонких (3-4 мм) прокладочных материалов подложки. А чтобы перекрыть доступ воздушным шумам, необходим слой звукопоглощающего материала (например, из минеральной ваты) толщиной не менее 50 мм.
Звукоизоляционная подложка может быть из различных материалов
gruppa7.ru
Показатели звукоизоляции
Звукоизоляция должна обеспечивать защиту не только от внешних шумов (с улицы) но и от внутренних (от комнаты к комнате). В первом случае речь идет об изоляции стеновых конструкций. Во втором подразумевается звукоизоляция перегородок, потолков и полов.
Какие показатели позволяют установить уровень звукоизоляции?
Существует 2 основных показателя, позволяющих оценить уровень звукоизоляции того или иного материала (например межкомнатной перегородки):
- Индекс звукоизоляции;
- Коэффициент звукопоглощения.
На самом деле, различных показателей, связанных с акустическими свойствами материалов гораздо больше, но для примерной оценки ситуации этого вполне достаточно.
Что означают эти показатели?
Звукоизоляция характеризует способность материала отражать звуковые колебания, не давая им распространяться через себя. В общих чертах, чем толще конструкция, тем меньше вероятность, что звуковая волна пройдет сквозь нее.
Индекс звукоизоляции измеряется в децибелах (дБ), и показывает величину отражающей способности материала. Чем выше показатель, тем лучше. Материалы с хорошей звукоизоляцией считаются таковыми, если их индекс звукоизоляции равен или превышает 54 дБ.

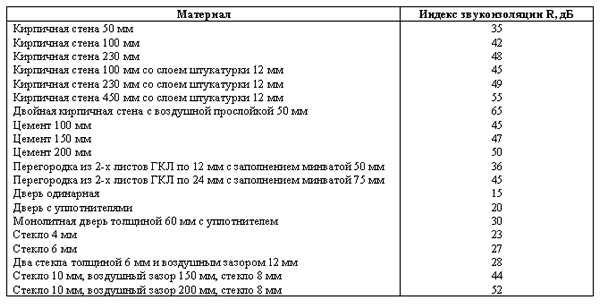

Стена в один кирпич со штукатуркой (280 мм толщины) обеспечивает как раз такой уровень звукоизоляции.
При выборе материала для межкомнатных перегородок следует иметь в виду, что отражающая способность многослойных материалов выше, чем монолитных. Например, для обеспечения указанного уровня звукоизоляции в 54 дБ перегородка из гипсокартона должна быть толщиной в 160 мм, а не 280 мм как кирпичная кладка.
Звукопоглощение характеризует способность материала поглотить звуковые колебания и рассеять их в собственной внутренней структуре, не пропустив на другую сторону. Коэффициент звукопоглощения изменяется от 0 до 1: нулевой показатель означает, что звук не рассеивается материалом совсем, единичный свидетельствует о том, что звук полностью гасится.
О хорошем звукопоглощении можно говорить при значении показателя выше 0,4.
При выборе материала для межкомнатной перегородки, коэффициент звукопоглощения необходимо учитывать наравне с индексом звукоизоляции (часть шумового воздействия будет отражена, часть поглощена).
Оптимальная звукоизоляция перегородок
Для справки, приведем некоторые коэффициенты:
- Дерево – от 0,06 до 0,1;
- Кирпич – 0,032;
- Бетон – 0,015;
- Гипсокартон – от 0,06 до 0,2;
- Пенопласт – от 0,3 до 0,5;
- Минеральная вата – от 0,2 до 0,4;
- ДСП с акустическими свойствами – 0,4-0,8;
- Плиты на основе минеральной ваты с акустическими свойствами – 0,8.
Традиционные материалы перегородок обладают низким звукопоглощением, особыми отражающими свойствами они тоже не блещут. Для обеспечения хорошего уровня звукоизоляции потребуется увеличивать толщину перегородки, что дорого, непрактично, и не всегда возможно.
Так же из приведенных данных очевидно, что слой утеплителя в двухсторонней перегородке (такие часто делают из гипсокартона) способен заметно повысить изоляционные свойства конструкции.

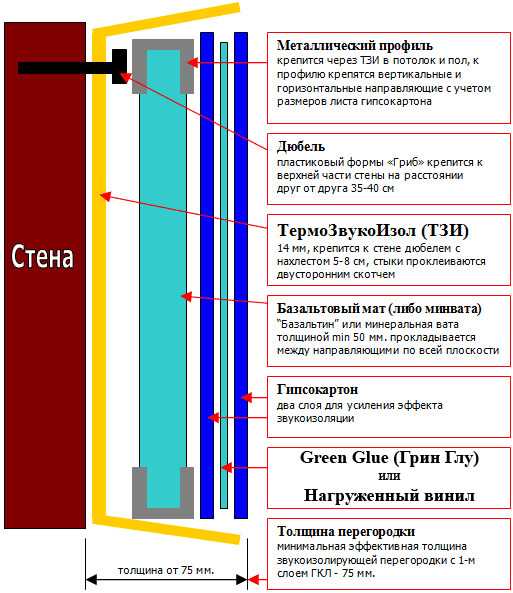

Кроме того, усилить звукоизоляцию можно при использовании специальных материалов с акустическими свойствами. Некоторые из них могут выполнять функции конструкционных элементов перегородок (ДСП), некоторые предназначены для укладки поверх (плиты на основе минеральной ваты).
http://wolf-bavaria.spb.ru
samanka.ru
Звукоизоляция воздушного шума – Acoustic Group
В современном строительстве несущие ограждающие конструкции, как правило, проектируются уже с учетом их звукоизолирующей способности, которая в первую очередь определяется их массивностью. При этом диапазон значений изоляции воздушного шума конструкциями стен и перекрытий колеблется в интервале ΔRw = 45 – 55 дБ. С точки зрения задачи увеличения шумоизоляции данные исходные значения называются собственной звукоизоляцией конструкции.
Практика показывает, что в настоящее время индекс изоляции воздушного шума для межэтажных перекрытий и стен между квартирами должен быть не менее ΔRw = 62 дБ (на 8 дБ выше самых строгих норм). Только при таком показателе звукоизоляции можно реально говорить об акустическом комфорте. Однако даже перекрытие с индексом 62 дБ не сможет обеспечить полной тишины в помещении спальной комнаты, если, к примеру, сосед сверху поздним вечером решил посмотреть в своем кинотеатре новый боевик. При этом индекс изоляции воздушного шума для межкомнатных стен желателен не менее ΔRw = 52 дБ, что также на 5 дБ выше самых жестких для этого случая норм актуализированного СНиП-23-03-2003.
Поэтому если шумоизоляции существующих ограждающих конструкций недостаточно, ее увеличивают с помощью дополнительных конструкций, эффективность которых оценивается значениями дополнительной звукоизоляции воздушного шума. При этом в силу объективных физических причин величины значений дополнительной звукоизоляции колеблются в интервале ΔRw = 0 – 25 дБ.
Повышение звукоизоляции путем увеличения массы конструкции считается малоэффективным мероприятием. К примеру, увеличение толщины кирпичной стены (с полкирпича до целого) приводит к повышению индекса ΔRw не более чем на 6 дБ. При этом в два раза возрастает нагрузка на основание, а толщина дополнительной конструкции составляет 120 мм.
Основные принципы эффективной дополнительной звукоизоляции известны уже очень давно – должны применяться легкие многослойные облицовки с чередованием звукопоглощающих и звукоотражающих слоев. Звуковая волна, поочередно преодолевая слои, поглощается, отражается в обратном направлении, снова поглощается и, тем самым, затухает. Благодаря этому звукоизолирующая способность конструкции существенно возрастает. Однако, вся сложность состоит в практической реализации таких конструкций.
Для традиционных каркасно-обшивных облицовок наличие жестких связей (звуковых мостиков) между стеной (перекрытием) и каркасом облицовки существенно ограничивает их звукоизолирующую способность, несмотря на наличие внутри эффективного звукопоглотителя, а также нескольких листов обшивки. Через звуковые мостики вибрации практически без потерь передаются на финишные листы облицовки и благополучно переизлучаются ими в защищаемое помещение. В таком случае из потенциально возможных 10 – 15 дБ дополнительной звукоизоляции по факту остается от 2 до 6 дБ при общей толщине конструкции более 100 мм. Однако есть мощная сила, по сей день «лоббирующая» выполнение таких конструкций. Это строители-отделочники, которые, руководствуясь желанием сделать все как можно прочнее и надежнее, исключают из конструкций даже штатные упругие прокладки (типа ленты «Дихтунгсбанд» производства концерна «Кнауф»), не говоря уже о более сложных в монтаже упругих элементах.
В данных условиях достаточно удачной оказалась попытка создать конструкцию дополнительной звукоизоляции, полностью готовую к применению. Речь идет о панельной системе ЗИПС, выпускающейся с 1999 года в различных модификациях. В данной системе технологически решены основные проблемы недостаточной звукоизоляции широко распространенных каркасно-обшивных облицовок: отсутствует каркас, панели монтируются к защищаемой поверхности только через виброизолированные узлы креплений. К боковым стенам и перекрытию торцы панелей примыкают через упругие прокладки. Благодаря этому панельная система ЗИПС имеет индекс дополнительной изоляции воздушного шума ΔRw = 9 – 18 дБ при толщине 50 – 130 мм.
При этом задача увеличения звукоизоляции широко распространенных каркасно-обшивных облицовок путем незначительного дополнения их конструкции по-прежнему является крайне актуальной. Для повышения звукоизолирующей способности таких облицовок принципиальное значение имеет устройство узлов крепления каркаса к защищаемой поверхности. Новое разработанное и апробированное решение представляет собой подвес-крепление Виброфлекс, представляющий собой металлическую обойму с рабочим упругим элементом, выполненным из специального эластомера Sylodyn.
На сегодняшний день выпускаются различные модификации виброизолирующих креплений Виброфлекс, наиболее популярные из которых, стеновые и потолочные, предназначены, соответственно, для монтажа каркасных звукоизолирующих облицовок и подвесных потолков.
Подвесной каркасно-обшивной звукоизолирующий потолок толщиной 150 – 200 мм на подвесах Виброфлекс, увеличивает индекс изоляции воздушного шума перекрытием на ΔRw = 19 – 23 дБ.
Для того, чтобы представить себе, что на практике означают те или иные значения собственной и дополнительной изоляции воздушного шума представлены следующие таблицы:
Что такое хорошая собственная изоляция воздушного шума
|
Низкий показатель собственной изоляции воздушного шума |
Средний (нормативный) показатель собственной изоляции воздушного шума |
Высокий показатель собственной изоляции воздушного шума |
|
ΔRw = 40 – 50 дБ |
ΔRw = 50 – 55 дБ |
ΔRw = 55 – 65 дБ |
Что такое хорошая дополнительная изоляция воздушного шума
|
Низкий показатель дополнительной изоляции воздушного шума |
Удовлетворительный показатель дополнительной изоляции воздушного шума |
Высокий показатель дополнительной изоляции воздушного шума |
|
ΔRw = 1 – 6 дБ |
ΔRw = 6 – 11 дБ |
ΔRw = 11 – 21 дБ |
www.acoustic.ru
2 Методика определения индекса изоляции воздушного шумаRw, индекса приведенного уровня ударного шумаLnw, звукоизоляции наружных огражденийra тран, дБа
2.1 Индекс изоляции воздушного шума Rw, дБ, ограждающей конструкцией с известной (рассчитанной или измеренной) частотной характеристикой изоляции воздушного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, приведенной в таблице 4, п. 1.
Для определения индекса изоляции воздушного шума Rw необходимо определить сумму неблагоприятных отклонений данной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вниз от оценочной кривой.
Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса Rw составляет 52 дБ.
Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вниз на целое число децибел так, чтобы сумма неблагоприятных отклонений не превышала указанную величину.
Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вверх (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смещенной оценочной кривой максимально приближалась к 32 дБ, но не превышала эту величину.
За величину индекса Rw принимается ордината смещенной (вверх или вниз) оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.
2.2 Индекс приведенного уровня ударного шума Lnw для перекрытия с известной частотной характеристикой приведенного уровня ударного шума определяется путем сопоставления этой частотной характеристики с оценочной кривой, приведенной в таблице 4, п. 2.
Для вычисления индекса Lnw необходимо определить сумму неблагоприятных отклонений данной частотной характеристики от оценочной кривой. Неблагоприятными считаются отклонения вверх от оценочной кривой.
Если сумма неблагоприятных отклонений максимально приближается к 32 дБ, но не превышает эту величину, величина индекса Lnw составляет 60 дБ.
Если сумма неблагоприятных отклонений превышает 32 дБ, оценочная кривая смещается вверх (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смещенной кривой не превышала указанную величину.
Если сумма неблагоприятных отклонений значительно меньше 32 дБ или неблагоприятные отклонения отсутствуют, оценочная кривая смещается вниз (на целое число децибел) так, чтобы сумма неблагоприятных отклонений от смешенной кривой максимально приближалась к 32 дБ, но не превышала эту величину.
За величину индекса Lnw принимается ордината смещенной (вверх или вниз) оценочной кривой в третьоктавной полосе со среднегеометрической частотой 500 Гц.
Таблица 4
№ п. п. | Параметры | Среднегеометрические частоты третьоктавных полос, Гц | |||||||||||||||
100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
1 | Изоляция воздушного шума Ri, дБ | 33 | 36 | 39 | 42 | 45 | 48 | 51 | 52 | 53 | 54 | 55 | 56 | 56 | 56 | 56 | 56 |
2 | Приведенный уровень ударного шума Lnw, дБ | 62 | 62 | 62 | 62 | 62 | 62 | 61 | 60 | 59 | 58 | 57 | 54 | 51 | 48 | 45 | 42 |
3 | Скорректированный уровень звукового давления эталонного спектра li, дБ | 55 | 55 | 57 | 59 | 60 | 61 | 62 | 63 | 64 | 66 | 67 | 66 | 65 | 64 | 62 | 60 |
Таблица 5
№ п. п. | Параметры | Среднегеометрическая частота 1/3-октавной полосы, Гц | |||||||||||||||
100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
1 | Расчетная частотная характеристика R, дБ | 36 | 36 | 36 | 36 | 36 | 36 | 38 | 40 | 42 | 44 | 46 | 48 | 50 | 52 | 54 | 56 |
2 | Оценочная кривая, дБ | 33 | 36 | 39 | 42 | 45 | 48 | 51 | 52 | 53 | 54 | 55 | 56 | 56 | 56 | 56 | 56 |
3 | Неблагоприятные отклонения, дБ | – | – | 3 | 6 | 9 | 12 | 13 | 12 | 11 | 10 | 9 | 8 | 6 | 4 | 2 | – |
4 | Оценочная кривая, смещенная вниз на 7 дБ | 26 | 29 | 32 | 35 | 38 | 41 | 44 | 45 | 46 | 47 | 48 | 49 | 49 | 49 | 49 | 49 |
5 | Неблагоприятные отклонения от смещенной оценочной кривой, дБ | – | – | – | – | 2 | 5 | 6 | 5 | 4 | 3 | 2 | 1 | – | – | – | – |
6 | Индекс изоляции воздушного шума Rw, дБ | 45 | |||||||||||||||
2.3 Величина звукоизоляции окна RA тран, дБА, определяется на основании частотной характеристики изоляции воздушного шума окном с помощью эталонного спектра шума потока городского транспорта. Уровни эталонного спектра, скорректированные по кривой частотной коррекции «А» для шума с уровнем 75 дБА, приведены в таблице 4, п. 3.
Для определения величины звукоизоляции окна RA тран (по известной частотной характеристике изоляции воздушного шума) необходимо в каждой третьоктавной полосе частот из уровня эталонного спектра Li вычесть величину изоляции воздушного шума Ri данной конструкцией окна. Полученные величины уровней следует сложить энергетически и результат сложения вычесть из уровня эталонного шума, равного 75 дБА.
Величина звукоизоляции окна RA тран определяется по формуле
, дБА, (4)
где Li – скорректированные по кривой частотной коррекции «А» уровни звукового давления эталонного спектра в i-й третьоктавной полосе частот, дБ, по таблице 4, п. 3;
Ri – изоляция воздушного шума данной конструкцией окна в i-й третьоктавной полосе частот, дБ.
Результат вычисления округляется до целого значения, дБА.
Пример 1. Определить индекс изоляции воздушного шума Rw перегородкой из тяжелого бетона g = 2500 кг/м3 толщиной 100 мм, расчетная частотная характеристика которой приведена в таблице 5 (п. 1).
Расчет проводится
по форме таблицы 5.
Вносим в таблицу значения R оценочной
кривой и находим неблагоприятные
отклонения расчетной частотной
характеристики от оценочной кривой (п.
3). Сумма неблагоприятных отклонений
составила 105 дБ, что значительно больше
32 дБ. Смещаем оценочную кривую вниз на
7 дБ и находим сумму неблагоприятных
отклонений уже от смещенной оценочной
кривой. На этот раз она составляет 28 дБ,
что менее 32 дБ. За величину индекса
изоляции воздушного шума принимаем
значение смещенной оценочной кривой в
-октавной
полосе 500 Гц, т.е. Rw = 45 дБ.
Пример 2. Определить индекс приведенного уровня ударного шума Lnw для перекрытий, частотная характеристика которого приведена в таблице 6 (п. 1).
Расчет проводится
по форме таблицы 6.
Вносим в таблицу значения Ln оценочной
кривой и находим неблагоприятные
отклонения частотной характеристики
приведенного уровня ударного шума от
оценочной кривой (п. 3). Сумма неблагоприятных
отклонений составила 7 дБ, что значительно
меньше 32 дБ. Смешаем оценочную кривую
вниз на 4 дБ и находим неблагоприятные
отклонения от смешенной оценочной
кривой. Сумма неблагоприятных отклонений
в этом случае составила 31 дБ, что меньше
32 дБ. За величину индекса приведенного
уровня ударного шума принимаем значение
смещенной кривой в
-октавной
полосе 500 Гц, т.е. Lnw = 56 дБ.
Пример 3. Определить звукоизоляцию окна RA тран (изоляцию воздушного шума, создаваемого потоком городского транспорта). Частотная характеристика изоляции воздушного шума данной конструкцией окна (окно из ПВХ профиля с распашными створками, остеклено двухкамерным стеклопакетом 4 – 12 – 4 – 12 – 4 мм, в притворе два контура уплотняющих прокладок) по представленным фирмой-изготовителем результатам лабораторных испытаний приведена в таблице 7 (п. 2).
Расчет проводится по форме таблицы 7. Находим разность между уровнями звукового давления эталонного спектра Li (п. 1) и значениями изоляции воздушного шума данной конструкцией Ri (п. 2), получаем величины уровней звукового давления условно «прошедшего» через окно шума (п. 3).
Для некоторого упрощения энергетического суммирования группируем уровни (п. 3) по одинаковым значениям. Получаем три уровня по 25 дБ, по два уровня со значениями 32, 35, 33 и 30 дБ, по одному уровню 38, 31, 29, 28 и 26 дБ. Определяем уровень звука, дБА, условно «прошедшего» через окно шума, суммируя значения п. 3 по энергии:
= 10 lg(3×102,5 + 2×103,2 + 2×103,5 + 2×103,3 + 2×103 + 103,8 + 103,1 + 102,9 + 102,8 + 102,6)
= 10 lg(3×316
+ 2×1584
+ 2×3162
+ 2×1995
+ 2×1000
+ 6309 + 1258 + 794 + 630 + 398) = 10 lg25819
= 44,1 дБА.
Звукоизоляция данного окна (применительно к шуму потока городского транспорта)
RA тран = 75 – 44,1 = 30,9 » 31 дБА.
Таблица 6
№ п. п. | Параметры | Среднегеометрическая частота 1/3-октавной полосы, Гц | |||||||||||||||
100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
1 | Приведенный уровень ударного шума Ln, дБ | 59 | 60 | 65 | 65 | 63 | 62 | 60 | 58 | 54 | 50 | 46 | 43 | 43 | 41 | 37 | 33 |
2 | Оценочная кривая, дБ | 62 | 62 | 62 | 62 | 62 | 62 | 61 | 60 | 59 | 58 | 57 | 54 | 51 | 48 | 45 | 42 |
3 | Неблагоприятные отклонения, дБ | – | – | 3 | 3 | 1 | – | – | – | – | – | – | – | – | – | – | – |
4 | Оценочная кривая, смещенная вниз на 4 дБ | 58 | 58 | 58 | 58 | 58 | 58 | 57 | 56 | 55 | 54 | 53 | 50 | 47 | 44 | 41 | 38 |
5 | Неблагоприятные отклонения от смешенной оценочной кривой, дБ | 1 | 2 | 7 | 7 | 5 | 4 | 3 | 2 | – | – | – | – | – | – | – | – |
6 | Индекс приведенного уровня ударного шума Lnw, дБ | 56 | |||||||||||||||
Таблица 7
№ п. п. | Параметры | Среднегеометрическая частота 1/3-октавной полосы, Гц | |||||||||||||||
100 | 125 | 160 | 200 | 250 | 315 | 400 | 500 | 630 | 800 | 1000 | 1250 | 1600 | 2000 | 2500 | 3150 | ||
1 | Уровни звукового давления эталонного спектра (скорректированные по «A»)Li, дБ | 55 | 55 | 57 | 59 | 60 | 61 | 62 | 63 | 64 | 66 | 67 | 66 | 65 | 64 | 62 | 60 |
2 | Изоляция воздушного шума окном Ri, дБ | 23 | 24 | 22 | 21 | 25 | 28 | 29 | 31 | 34 | 36 | 38 | 38 | 39 | 39 | 37 | 35 |
3 | Разность Li–Ri дБ | 32 | 31 | 35 | 38 | 35 | 33 | 33 | 32 | 30 | 30 | 29 | 28 | 26 | 25 | 25 | 25 |
studfiles.net
