Из чего сделана лента фум – технические характеристики, что это такое, виды

Содержание

технические характеристики, применение, правила намотки

Обеспечение герметичности резьбовых соединений – одна из основных задач при монтаже трубопроводов, газовых магистралей и т.д. Одним из наиболее эффективных уплотнительных материалов является фум лента (далее ФЛ).

Фторопластовые полуфабрикаты получили самое широкое распространение благодаря простоте использования и длительному сроку службы, однако имеют и некоторые существенные недостатки, о которых будет сказано ниже.

В зависимости от конструктивных особенностей магистрали и транспортируемой субстанции, применяют соответствующую модификацию ленты. Помимо трубопроводов различного назначения, ленту фум используют для ниппельных и фланцевых соединений, где применение природного льна затруднено или невозможно.

Что такое фум лента, виды и применение

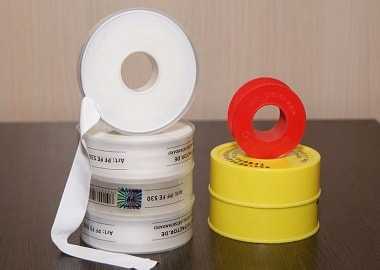

Лента фум (фторопластовый уплотнительный материал) есть не что иное, как раскатанный до ширины 10 или 16 мм жгут, изготовленный из фторопласта-4. Добавление фтора позволяет существенно повысить механические характеристики герметика, увеличить срок службы и устойчивость при контакте с агрессивными химическими соединениями. Уплотнительные полосы из фторопласта сохраняют эксплуатационные свойства при температурах от -70 до +270

0С.

Основным документом, регламентирующим химический состав, механические характеристики, размеры и область применения синтетических ленточных уплотнителей является ГОСТ 24222-80.

Существует три основных модификации фум ленты:

ФУМ-1. Уплотнитель используют для обеспечения герметичности трубопроводов и магистралей общего назначения. Материал обладает устойчивостью к активным химическим элементам и соединениям, температура начала плавления 510 – 520⁰С. Особенность этого вида уплотнительной ленты – наличие смазочного ингредиента (масло вазелиновое).
ФУМ-2 предназначена для герметизации резьбовых соединений, работающих в постоянном контакте с активными окислителями и кислородом. Смазочный материал не используется. Иногда ленту используют для работы с газопроводами, поэтому нередко окрашивается в желтый цвет.

ФУМ-3 как правило, используется как краевая часть уплотнений ФУМ-1 и ФУМ-2 поскольку обладает высокой стойкостью к различным окислителям и агрессивным соединениям.

Правильный выбор модификации ФЛ надолго обеспечит герметичность резьбового соединения.

Свойства и технические характеристики фум ленты

Основные эксплуатационные параметры представлены в таблице:

Параметры	ФУМ-1	ФУМ-2
Толщина, мм	0,1 – 0,15	0,035 – 0,25
Ширина, мм	10 – 60	5 – 60
Удлинение при разрыве, %	100 – 200	100
Наличие смазки, %	до 20	–
Допускаемое усилие разрыва, кг/см²	40	60

К основным преимуществам ленты фум относятся:

Доступность и невысокая стоимость;
Оперативность и простота укладки;
Возможность демонтажа даже после длительной эксплуатации;
Могут использоваться для работы с пластмассовыми резьбами.

Следует отметить и некоторые свойственные фум уплотнителям недостатки:

Недостаточная герметизация трубопроводов больших диаметров;
Значительные перепады температур могут нарушить герметичность;
Нежелательна герметизация сочленений подверженных вибрациям;
Утрата герметичности даже при незначительном ослаблении затяжки.

Однако, несмотря на приведенные выше недостатки, правильное применение фум позволит обеспечить герметичность на срок 10 лет и более.

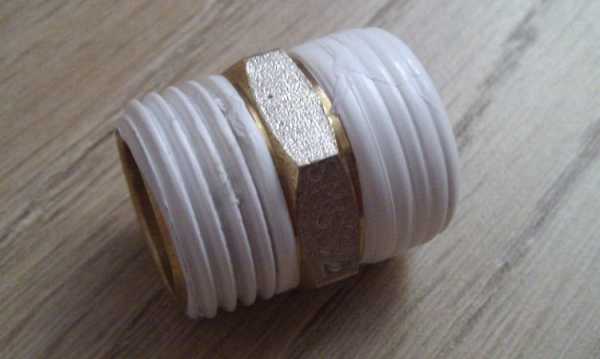

Как правильно наматывать фум ленту на резьбу

Решающее значение для герметичности соединения имеет правильность навивки ФЛ. Для обеспечения достаточной плотности соединения нужно придерживаться нескольких простых правил.

Произвести зачистку резьбового профиля от грязи и следов коррозии, после чего обезжирить бензином или другим органическим растворителем. Дождаться полного высыхания поверхности.
При наматывании натяжение ленты должно обеспечивать ее плотное прилегание к резьбе. В случае разрыва край плотно приглаживают к резьбе и продолжают наматывание с перекрытием места разрыва на 10-15 мм. Если длина резьбы превышает ширину ленты, намотку производят с перекрытием предыдущего витка на 5-7 мм.
По окончании навивки, конец фум лента плотно приглаживают таким образом, чтобы он не препятствовал завинчиванию.

Важно!

При правом направлении резьбы ленту наматывают по часовой стрелке, при левом – против.

После завинчивания даже незначительное ослабление может повлечь за собой утрату герметичности. Если число оборотов выбрано неверно, следует разобрать соединение, очистить резьбу от остатков уплотнителя и повторить наматывание.

Уплотнение резьбы при помощи фум не представляет собой сложного технологического процесса, однако требует практических навыков и внимательности.

Сколько фум ленты наматывать на резьбу

Однозначного ответа на этот вопрос нет, поскольку количество витков и толщина слоя фторопластового ленточного герметика определяется исключительно опытным путем. Ниже приведены несколько рекомендаций:

Намотка ленты производится до скрытия всей поверхности резьбы. Поверхность должна быть ровной, а выступы просматриваться через слой уплотнителя;

Число витков непосредственно связано с диаметром резьбового соединения и глубиной резьбы, поскольку для обеспечения герметичности заполнить необходимо именно зазоры между впадиной и выступом резьбы;
Ориентировочно, для труб диаметром от 10 до 25 мм наматывается 7-10 витков, от 25 до 40 мм потребуется 13-15 слоев лента фум.
Помимо конструктивных размеров следует учитывать состояние резьбы, степень износа, наличие механических и эрозионных повреждений.

Что можно использовать вместо фум ленты

Главными конкурентами фторопластовых уплотнителей можно считать:

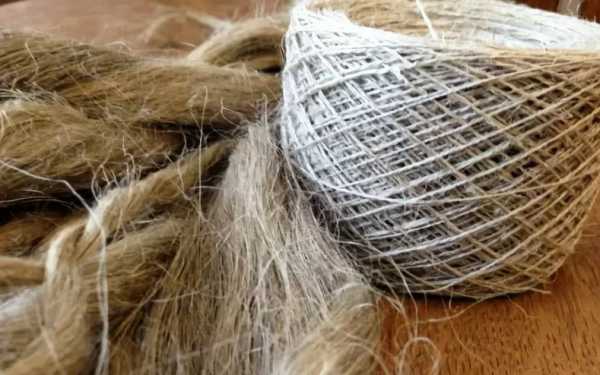

Натуральный лен (пакля сантехническая). Материал используется давно и зарекомендовал себя как надежное и недорогое средство. Использовать лен можно как без дополнительной обработки, так и в комплексе с различными сантехническими мастиками и даже масляной краской.

Полимерная нить применяется для уплотнения резьбовых соединений с малым числом витков.
Анаэробный герметик отличается довольно высокой стоимостью и используется, как правило, для особо ответственных соединений.

Основным недостатком ленты фум является утрата герметичности соединения даже при незначительном выкручивании, однако при правильном расчете ослабление не потребуется. С точки зрения эксплуатационных характеристик, фум лента обеспечивает надежную герметизацию резьбы даже в условиях высоких температур (до +520⁰С) и непосредственного контакта с агрессивными средами. Доступность и простота герметизации при помощи фторопластовых лент обеспечили им самую широкую популярность.

masterok-remonta.ru

Из чего сделана лента, которой изолируют соединения труб для воды?

Наиболее авторитетный СНиП 3.05.02-88 ГАЗОСНАБЖЕНИЕ предписывает: “Для уплотнения резьбовых соединений следует применять льняную прядь по ГОСТ 10330-76, пропитанную свинцовым суриком по ГОСТ 19151-73, замешанным на олифе по ГОСТ 7931-76, а также фторопластовые и другие уплотнительные материалы при наличии на них паспорта или сертификата завода-изготовителя. ” Рассмотрим достоинства и недостатки данных основных и других наиболее распространенных в настоящее время способов уплотнения резьбы. Лента ФУМ Лента из тонкой фторопластовой пленки, химическое название политетрафторэтилен или ПТФЭ (PTFE). Раньше весь объем производства уходил на нужды оборонного комплекса. После распада оборонной промышленности производителям ничего не остается как искать гражданские сферы применения. Преимущества Легкость свинчивания фитингов, благодаря антифрикционным свойствам. Превосходная химическая стойкость. Может применяться для уплотнения в среде чистого кислорода. Недостатки Неудовлетворительная надежность герметизации из-за отсутствия какой бы то ни было адгезии к уплотняемым поверхностям и свойства хладотекучести. При температурных подвижках трубопроводов, например, в системах с горячей водой, происходит выскальзывание ленты из зазора резьбы, что приводит к утечкам. По той же причине метод не пригоден для уплотнения трубопроводов, подвергающихся вибрациям. Низкая надежность уплотнения фитингов с очень грубой поверхностью резьбы, вследствие разрушения пленки при свинчивании. При монтаже соединений с очень гладкой поверхностью резьбы и при малом резьбовом зазоре наблюдается выдавливание ленты ФУМ из соединения в момент сборки («бульдозерный» эффект) . Низкая надежность герметизации при уплотнении резьбовых соединений труб Ду 25мм и выше. Льняная прядь со свинцовым суриком на олифе Традиционный способ уплотнения. Свинцовый сурик нужен для того, чтобы совместно с натуральной (имеется в виду с льняной) олифой, производить пассивацию стальной поверхности. Преимущества Олифа выступает в качестве натурального полимера, а соединения свинца предотвращают коррозию металлического соединения. При правильном использовании уплотнение способно служить долго и надежно. Лен, в т. ч. особо чистый, можно легко найти на любом рынке. Недостатки В отличие ото льна, натуральная олифа это уже особый продукт, а свинцовый сурик придется поискать (например, у моряков) . Поэтому нередко используется железный сурик, который, в отличие от свинцового сурика, не только не защищает поверхность резьбы стальных фитингов от коррозии, а, наоборот, способствует последней.

Фторопластовая лента! Но лучше по старинке использовать паклю с краской или маслом.

Лента из фторопластового уплотнительного материала (ФУМ) Предназначена для уплотнения резьбовых соединений трубопроводов из всех материалов. Состав: Представляет собой неспеченную пленку из фторопласта-4Д, изготовленную путем раскатки жгута. * Марка 1: Используется для уплотнения системы со средами общепромышленного типа, а также систем с сильнодействующими агрессивными средами (концентрированные и разбавленные растворы кислот и щелочей) , содержит смазку. * Марка 2: Используется для уплотнения систем, работающих в среде кислорода и других сильнодействующих окислителей, не содержит смазку. * Марка 3: Используется для уплотнения систем со средами общепромышленного характера, а также систем с сильнодействующими агрессивными средами, представляет собой краевые части ленты ФУМ марок 1 и 2. Основные характеристики: * Температура работоспособности: 60 – +200 °С * Рабочее давление, не более: 10 МПа * Прочность при разрыве: 2,94 – 6,86 МПа * Габариты: ширина 10, 15, 20, 60 мм. * Длина куска: не менее 1,0-1,5 м.

touch.otvet.mail.ru

Как наматывать ФУМ ленту |ФУМ лента характеристики|ФУМ лента

Здравствуйте! Ни у кого не вызывает сомнения тот факт, что появление трубопровода положительно отразилось на уровне жизни человечества. Это явление позволило человеку провести воду и газ к себе домой. Но в этом есть и отрицательные моменты, ведь чаще стали возникать аварийные ситуации из-за утечки, соответственно, воды или газа.

Данную проблему можно предотвратить, создавая определенные условия, чтобы трубопроводные соединения были достаточно плотными и качественными. Для создания таких условий многие пользуются ФУМ-лентой. Но что она собой представляет, в чем особенность ее применения? Давайте детально разберем эти вопросы.

Общие сведения о ФУМ-ленте

Итак, ФУМ-лента — это герметизирующий фторопластовый материал, который используется для создания большей плотности трубопровода. Как правило, имеет белый цвет, слегка прозрачный. Благодаря фтору ленте присуща термическая, а также механическая стойкость. Не менее важной особенностью можно назвать и то, что она не может порваться при деформации, не стареет, а также не подвергается влиянию повышенных температур и различных химических веществ.

Обычно ФУМ-ленту используют во время работ с различными соединениями сантехнических трубопроводов. Также данный материал значим и в инженерных системах водоснабжения, газоснабжения и отопления (если давление не выше 9,7 МПа).

Изготавливают же ФУМ-ленты из фторопласта-4. Это выглядит примерно так: заготовленные фторопластовые жгуты раскатывают и наматывают в рулоны шириной приблизительно 10–15 м и толщиной 0,08–0,12 мм. Иногда в состав ленты добавляют смазочные вещества, зачастую это зависит от сферы ее использования.

Выпускают 3 вида ФУМ-лент:

• марка ФУМ-В прибавляет плотность трубопроводам агрессивных зон общепромышленного типа; в составе содержит смазку — 20% вазелиновое масло;

• марка ФУМ-Ф прибавляет плотность системам, которые работают в основном мощных окислителях, в составе не содержит смазывающих веществ;

• марка ФУМ-О прибавляет плотность системам, которые находятся в чистых зонах. Данная марка является краевой частью ленты ФУМ-В и ФУМ-Ф, а также пленки СКЛ.

Кроме этих марок, выпускается обычная лента для массовых продаж простым потребителям, предназначенная для работ в домашних условиях.

Характеристика ФУМ-ленты

Отличительная особенность ФУМ-ленты — это то, что она очень прочная и достаточно пластичная, а также не подвергается влиянию высоких/низких температур и химических веществ, нетоксичная и стойкая к коррозии. Следует отметить, что лента может применяться при давлении среды до 41 МПа, температуре до +150 °С (ФУМ-В и ФУМ-Ф) и до +200 °С (УМ-О).

Лента ФУМ не является взрывоопасной и легко возгораемой, ведь она может загореться без воздействия внешних факторов лишь при температуре +510 °C. Но также важно знать: если ФУМ будет подвержен нагреванию выше температуры с показателем +250 °C, тогда она начнет выделять опасные фторные соединения.

Правила наматывания ФУМ-ленты

Нет необходимости тратить много усилий и обладать определенными навыками, для того чтобы создать полную герметичность трубопроводного соединения. Но очень важно владеть знаниями отдельных этапов данного процесса.

Во время работ в домашних условиях с сантехническими соединениями объект нужно подготовить. В первую очередь необходимо трубопроводное соединение освободить от мусора и вычистить образовавшуюся ржавчину на нем. Далее нужно всю поверхность объекта обработать растворителем и, разумеется, подождать пока он полностью не высохнет.

Что касается самого использования ФУМ-ленты, желательно придерживаться следующих моментов. Во-первых, её нужно немного натянуть, что придаст необходимую плотность и сделает качественным соединение трубопровода. Далее ФУМ закручивают на внешнюю часть резьбы, причем обязательно по часовой стрелке. Нужно контролировать силу натягивания во избежание риска деформации или же разрыва ленты. Окончание материала следует выводить аккуратно и внимательно, дабы оно не смогло препятствовать накручиванию уже самого соединительного предмета.

Чтобы достичь большей плотности, ленту необходимо наматывать несколько раз. На количество кругов наматывания влияет диаметр трубопровода. Например, если диаметр трубы 10–20 мм, то герметизирующий материал накручивают три раза.

Дополнительная информация

Работая с герметизирующей лентой, нужно учитывать, что:

• ФУМ-лента довольно скользкая, это может привести к небольшим трудностям в использовании;

• если ленту после намотки размотать, то нарушится герметичность трубопровода;

• если после наматывания попытаться ослабить соединение, то ФУМ-лента будет повреждена, что также нарушит герметичность.

Как выяснилось, ничего сложного в наматывании ФУМ-ленты нет, главное — учитывать все особенности герметизирующего материала и нюансы его применения.

teplosniks.ru
