Производство клееного бруса своими руками

Самостоятельное производство клееного бруса позволяет решить множество проблем в доме, начиная с ремонта или реставрации мебели, и заканчивая крупными строительными или отделочными работами. Мне могут возразить, зачем клеить брус самому, если можно купить готовый? Отвечаю: не всегда клееный брус нужен в больших объемах, особенно при мелких работах, не всегда можно купить брус нужного размера, обычно продают брус стандартных размеров.

На самом деле почти невозможно купить брус с необходимыми параметрами. Например, если нужен крепкий брус (как конструктивный элемент), но при этом внешние поверхности бруса должны быть мягкими (например, будут подвергаться обработке: резьба по дереву, рельефная отделка и т. д.). Эта статья поможет вам научиться изготавливать клееный брус самостоятельно.

Несколько важных замечаний

1. Правильно изготовленный клееный брус по своим конструкционным, механическим и прочим параметрам превосходит цельный брус, изготовленный из того же дерева и с такими же размерами.
2. Современные клеевые составы для дерева, в случае их правильного применения, позволяют получить клеевой шов более прочный, чем само дерево. Я как-то хотел оторвать приклеенный брусок к столешнице. Дело кончилось тем, что сам брусок расщепился по длине, но в месте клеевого соединения не отстал ни на йоту.
3. Во многих случаях (в том числе в домашних условиях городской квартиры) изготовить клееный брус можно без использования специального дорогостоящего инструмента, если для его производства использовать покупные детали (половые рейки, доски).

Прежде чем перейти непосредственно к технологии изготовления клееного бруса, рассмотрим некоторые определения.

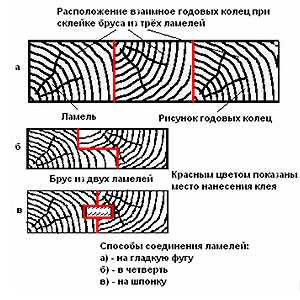

На рисунке ниже показаны основные детали клееного бруса и способы их соединения. На самом деле способов соединения много больше, но на рисунке указаны наиболее простые в изготовлении в домашних условиях. Важным условием для бруса является взаимное расположение годовых колец, ламели должны быть склеены таким образом, чтобы их взаимное расположение в изготавливаемом брусе было разнонаправленным у смежных ламелей. В этом случае, брус будет наименее подвержен короблению.

Технология изготовления клееного бруса в домашних условиях

Необходимые инструменты (перечень инструмента, конечно, зависит от того, какой брус вы хотите изготовить):

• Ножовка или двуручная пила
• Струбцины
• Строгальный инструмент (рубанок, электрорубанок, циркулярная пила)
• Фрезерный станок (циркулярная пила со сменяемыми фрезами), желательно, но не обязательно
• Шлифмашинка ленточная, желательно, но не обязательно
• Кисти малярные, щетки волосяные, синтетические
• Разметочные инструменты (рулетка, стальная метровая линейка, угольник и т. д.).

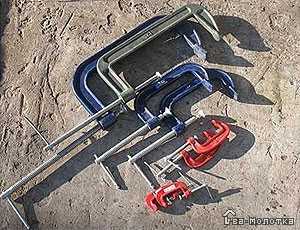

На фото представлен инструмент, без которого точно не обойтись (набор струбцин).

Необходимые материалы:

• Пиломатериалы (доски, брус, рейки)
• Клей по дереву или универсальный
• Растворитель 646 (ацетон) — для обезжиривания.

Технология изготовления клееного бруса будет рассмотрена на примере производства клееного бруса для изготовления оконных коробок дома.

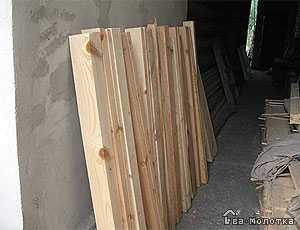

Требования к исходному материалу. Применяемый пиломатериал должен быть сухим и здоровым. В данном случае я использовал брус из сосны и лиственницы (100 на 100 мм), который хранился под навесом, т. е. естественной сушки.

Нарезаем заготовки нужной длины, с припуском по 5 см с каждой стороны.

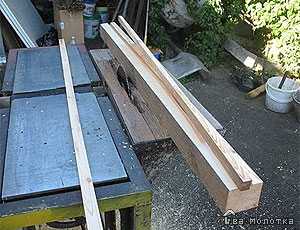

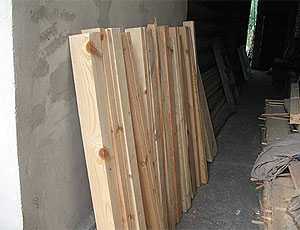

Отбираем три заготовки (ламели) для изготовления одного бруса. Что важно? Так как на первом этапе строгаются и фугуются только те канты (стороны) у ламелей, которые подлежат склеиванию, в которых будет выбираться паз, то необходимо заранее определить взаимное расположение ламелей таким образом, что бы рисунок годовых колец был разнонаправленным. Для соединения ламелей использовал соединение на шпонку. После острожки склеиваемых сторон, выбираем паз у крайних ламелей с одной стороны и у средней ламели два паза (по двум сторонам). По размерам пазов на циркулярной пиле делаем заготовки для шпонок.

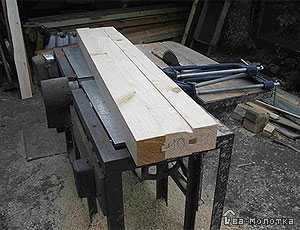

После изготовления всех деталей будущего блока, для предварительной оценки, подгонки собираем брус на «сухую», без клея.

Подготовка склеиваемых поверхностей важная операция. В зависимости от применяемого клея порядок подготовительных действий может меняться (см. инструкцию на упаковке клея). Но основные операции, как правило, все же однотипны. Обычно необходимо:

• Сопрягаемые поверхности обработать наждачной бумагой или, что удобнее, шлифмашинкой.
• Обеспылить поверхность щёткой или пылесосом.
• Обезжирить (я использовал растворитель 646 и кисть), дать просохнуть.
• Все изготовленные детали (места стыков) обработать огнебиозащитой, за два раза с промежуточной сушкой.

После выполнения этих операций можно приступать к склеиванию бруса.

Склеивание бруса

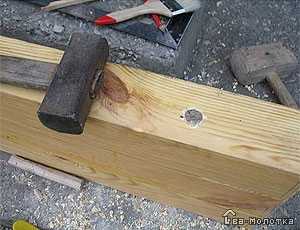

Склеивание бруса процесс наиболее ответственный. Здесь особо важно правильно выбрать клей. Т. е в зависимости от того, где (на улице, в помещении) в каких условиях (влажность, температура) будет использоваться будущее изделие, а также в зависимости от требований к внешнему виду клеевого соединения (цвет клея) необходимо выбирать соответствующий клей. Сейчас на рынке проблем с выбором клея практически нет.

Технология склеивания зависит от выбранного клея и обычно также указывается на упаковке. Как видно на фото, клей имеет жёлтый цвет (вопрос цвета для меня не был принципиальным), клей предназначен для использования при наружных работах, по дереву, рисунок годовых колец у бруса разнонаправленный. Дефекты и сколы по краям бруса будут удалены при чистовой обработке бруса. После склеивания для сжатия и фиксации склеиваемых деталей я использовал струбцины.

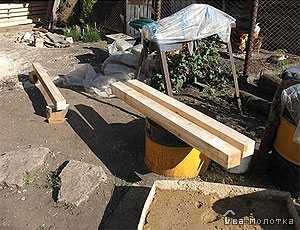

Сушка клеевого соединения должна выполняться в соответствии с рекомендациями производителя клея. Как правило, необходимо соблюсти следующие условия:

• Следует избегать прямого воздействия на изделие солнца и воды (я, к примеру, сушил под навесом)

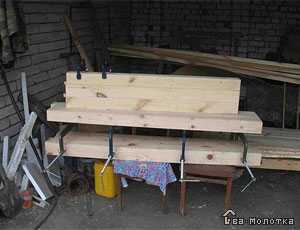

• Соединяемые детали должны быть сильно прижаты по склеиваемой плоскости
• Время сушки должно быть выдержано в соответствии с рекомендациями производителя.

Упомяну еще одну нестандартную (необязательную) операцию. С учётом того, что клееный брус создавался для изготовления оконных блоков, а силовые воздействия при выполнении конопатных работ при монтаже оконных блоков — не маленькие. Решил дополнительно усилить конструкцию бруса установкой на шканты. Шканты использовал самодельные из дуба, диаметром 22 мм, с использованием в нижней части шканта отверстия под конусный клин (шкант встаёт в распор на клин — при забивании). Сначала засверлил отверстия. Шканты и конусный клин сажал на клей. Забивал шканты кувалдочкой.

Завершающие операции при изготовлении клееного бруса

Тщательно просушив изделия, окончательно обрабатываем клееный брус. В частности, строгаем брус. При строгании нужно выдержать одинаковые размеры для всех брусьев, размеры бруса в чистоте (в сечении) — 90 на 275 мм. Далее обрабатываем склеенный брус со всех сторон огнебиозащитой, два раза.

Готовый склеенный брус представлен на фото ниже (вид с торца и вид сбоку).

Замечание

Что бы не зацикливаться на слове БРУС, нужно добавить, что данная технология вполне применима при изготовлении и других деталей. Я, например, для изготовления столешницы для компьютерного стола использовал покупную половую доску, из которой и клеил щит.

Совет: При изготовлении небольших заготовок (для ремонта мебели) или небольших конструкций (навесные полочки, ящички) когда делать пазы или четверти несподручно, или у вас нет такой возможности, часто склеивание делают на гладкую фугу. В этом случае, для более надежного склеивания и фиксации, очень поможет набор центровых маркеров. Советую купить. Купить маркеры можно в строительных магазинах, стоят они копейки, а помогают замечательно. Крупные маркеры, на фото справа, самодельные, выточенные на токарном станке, используются при более крупных работах.

Буду рад, если статья окажется вам полезной!

dvamolotka.ru

Как производят клеенный брус для деревянных домов

Вопрос о собственной жилплощади возникает рано или поздно у каждого человека. Волнует эта проблема и меня в том числе. Недавно, побывав на одной выставке посвященной строительству дома я заинтересовался вопросом, из чего и как делаются стройматериалы для простого деревянного домика, который по цене доступнее, чем самая дешевая однушка в столице. Я договорился с заводом Good Wood об экскурсии на производство, и на днях выяснил как это делается.

Сегодня в специальном репортаже для kak_eto_sdelano мы посмотрим как производят брус из которого строят современные деревянные дома.

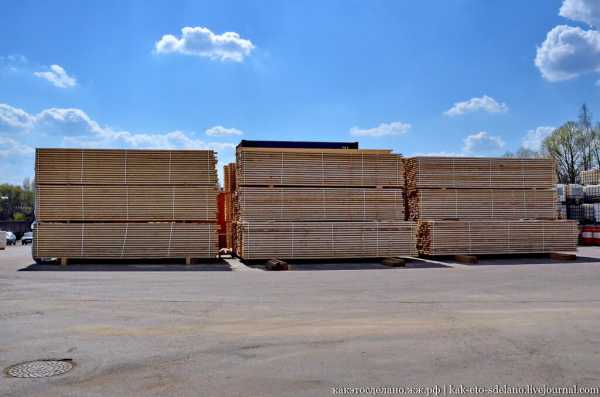

Все начинается с того, что на завод поступают вот такие пакеты с деревянными досками. Специалист производства перед началом производственного цикла проверяет каждый такой пакет на соответствие качеству. Выборочно проверяются доски и после подтверждения качества они отправляются на первый этап. Если процент дефектов и сучковин на заготовках превышают допустимые нормы, то такой пакет отправляется обратно поставщику.
Сырье, из которого будет сделан брус – из сосны и ели.

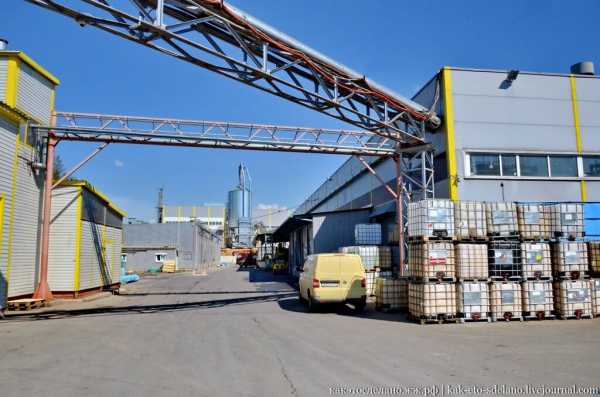

Территория завода не маленькая, вдалеке можно видеть строящийся корпус, в котором будет производится больше заготовок чем в остальных цехах.

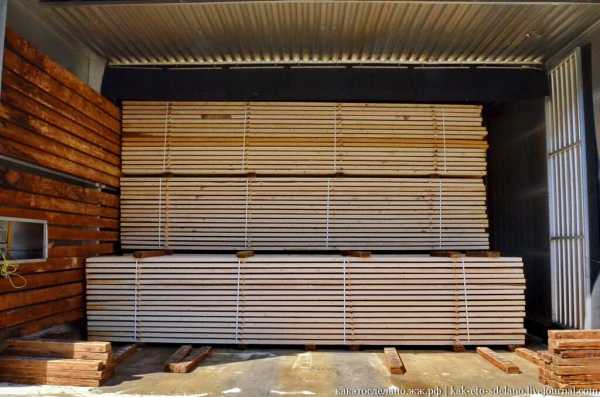

После того, как доски выбраны, они собираются в сушильный пакет – набор из заготовок, который будет помещен в сушильную камеру. Доски предварительно перетягивают такой лентой, чтобы в процессе сушки они не деформировались.

На производстве 6 сушильных камер объемом до 75 куб.м.

Заглянем внутрь.

Пакеты с досками находятся в камере 6-8 дней, при температуре 65-68 градусов. Сушильная камера снабжена датчиками влажности воздуха, температуры, чтобы следить за правильной технологией сушки досок.

Это фото свежесклеенного не обработанного бруса, здесь можно видеть, как из досок разного размера делают единый прочный брус. О нем я расскажу далее.

Но вернемся к производству. После сушки пакет с досками попадает в цех.

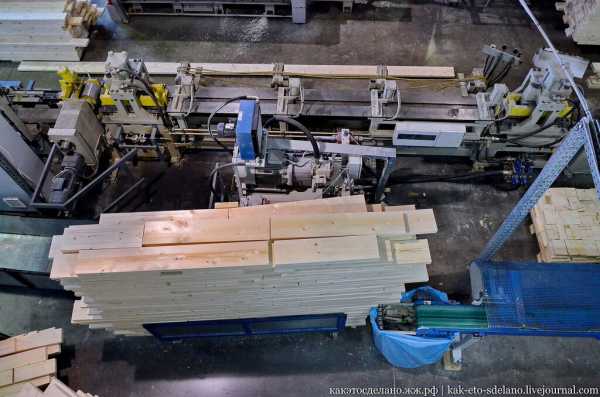

Здесь он проходит через станок, который строгает доску со всех четырех сторон. На этом этапе рабочие проводят визуальный контроль, каждая доска заново проверяется на наличие дефектов и сучковин. Тут же определяется какие доски пойдут на внутреннюю и внешнюю сторону будущего бруса. Более красивые доски, с меньшим количеством сучковин идут на внешнюю сторону.

Как я говорил, доски из которых делается брус из сосны и ели. Так как они схожи по структуре волокон, их можно без особых проблем склеивать друг с другом. И еще информация для наблюдательных – доски ели и сосны можно отличить по сучковинам – у сосны они крупнее, чем у ели.

Далее, доски склеивают. Здесь аппарат был отключен потому можно на фото из соседнего цеха увидеть склеивающий аппарат в работе.

Вот таким дождем клей покрывает доску с одно стороны.

Лишнее убирается валком. В зависимости от каждого индивидуального заказа брус делают/склеивают из нескольких досок различной длины и ширины. Чуть не забыл сказать – на производстве не делают впрок брус. Его изготовление начинается только после того, как клиент заказал дом (уже подготовил фундамент) или отдельные детали.

Клей используемый в производстве прошел сертификацию на безопасность и не содержит формальдегидов и опасных для человека веществ.

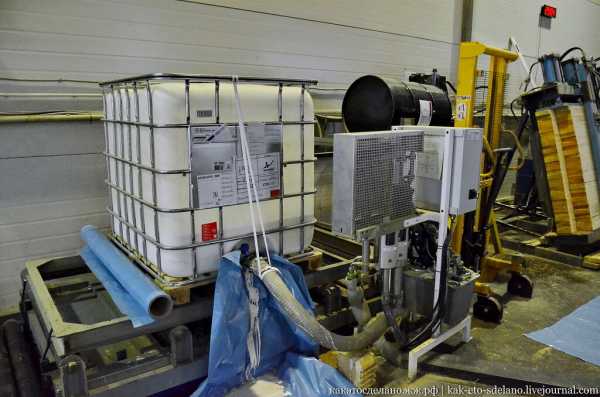

В этой бочке отвердитель, который смешивается с клеем непосредственно перед склейкой.

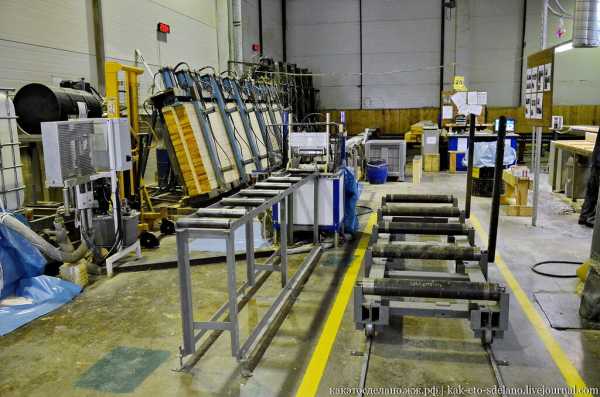

После того, как доски смазаны клеем и правильно уложены, они помещаются под пресс, в котором находятся 40 минут. Затем их вынимают и они “отдыхают” еще два часа до того, как попадут на следующий этап.

Далее заготовки передвигаются на следующий этап, но перед этим заготовка бруса опять проходит через станок, который обрабатывает его с четырех сторон.

Так выглядит брус после профилирования, но и это еще не все. Как видите торцы неровные, и брусья не нарезаны на нужные детали.

Кстати, точность нарезки профиля определяется такими лазерными датчиками.

Попробовал прожечь свой блокнот, но почему-то не получилось.

Еще одна приятная деталь – кулер с прохладной водой. Очень нужная вещь на производстве.

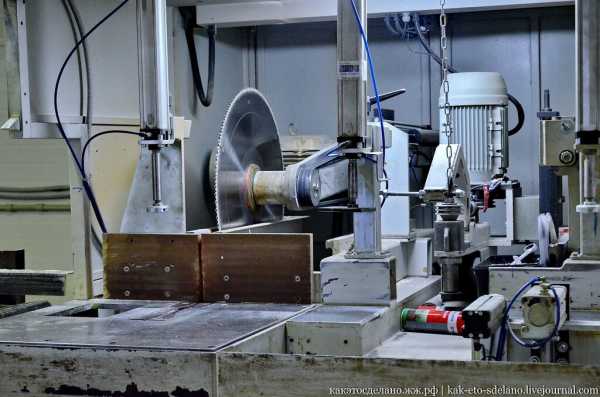

Но мы отвлеклись. Далее брус попадает на станок, который обрезает торец и…

нарезает чашу – углубление в брусе, необходимое для поперечной сборки. Чаша, кстати, единственное место, которое будет обложено утеплителем. При сборке стен дома утеплитель не используется, только в местах стыка.

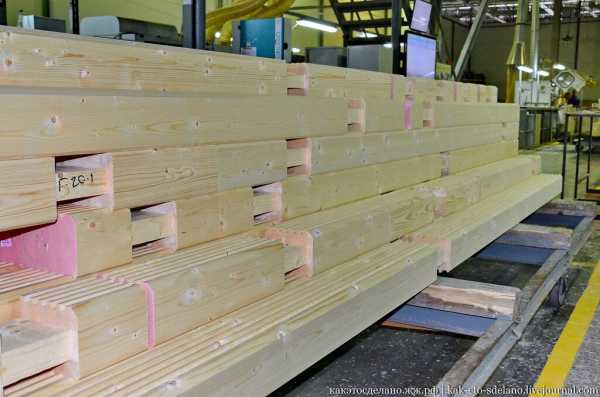

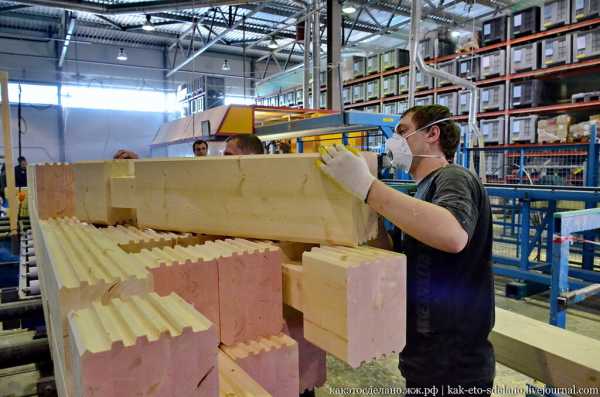

Ну, вот и готовы детали для дома. Торцы обрабатываются торцевым герметиком.

А это уже готовый пакет для дома. Таких для одного дома будет несколько.

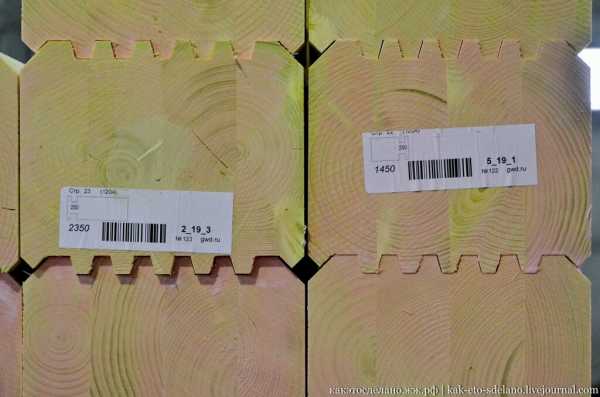

Каждая деталь маркируется бумажкой со штрих-кодом, в котором содержится вся информация о брусе, вплоть до того, где он должен быть уложен в доме.

И еще одна деталь: после подготовки каждой такой партии для отдельного проекта, делаются контрольные срезы, которые потом исследуются в заводской лаборатории на соответствие качеству. Срез нагревается и охлаждается до определенной температуры в течении 50 циклов, которые имитируют зиму и лето, то есть теоретически дом из такого бруса может простоять 50 лет.

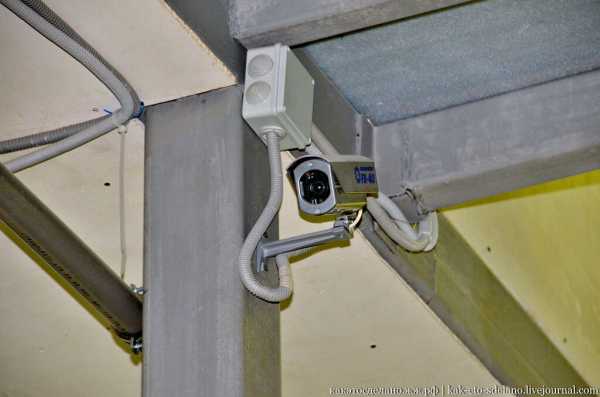

За процессом следит и камера, которая, как мне сказали показывает процесс производства онлайн посетителям сайта завода.

На мониторах отображаются детали производственного процесса. На фотографиях – проекты, которые осуществляются в данный момент.

На примере этого образца, который стоит в цеху можно видеть как выглядит угол стен дома. Такими железными штырями скрепляются только углы, а по остальной длине стен брусы насаживаются на деревянные штыри.

Идем на следующий этап. Здесь готовый брус обрабатывается антисептиком для огне-биозащиты. Он предохраняет его от жучков-короедов, плесени, гниения и предотвращает дом от возгорания. Должен уточнить, что действие антисептика конечно не вечно, но он сохраняет свойства бруса на некоторое время, и в случае пожара дом не воспламенится как спичка, потому что при обработке антисептиком из дерева выводится кислород.

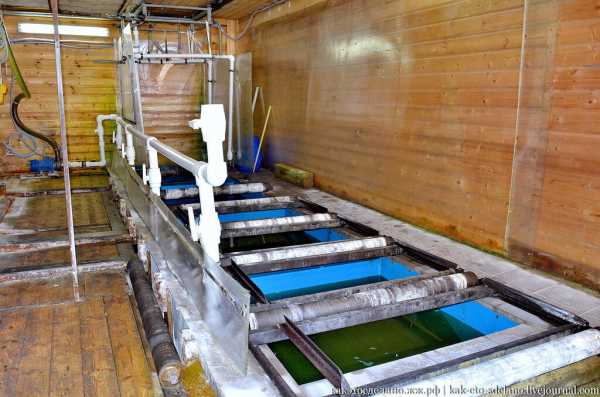

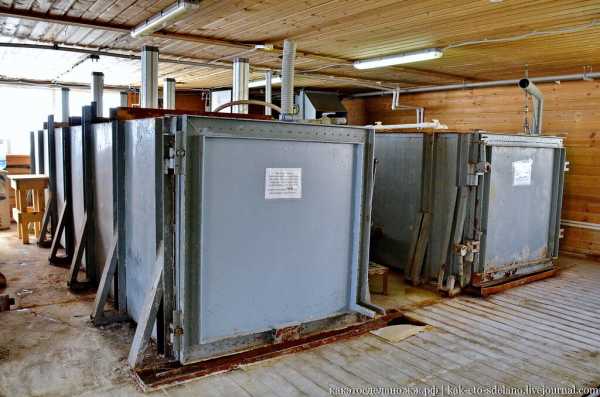

При необходимости брус может принять антисептические ванны.

После этого этапа, можно сказать, что процесс производства и подготовки бруса для заказчика завершен. Однако это еще не все.

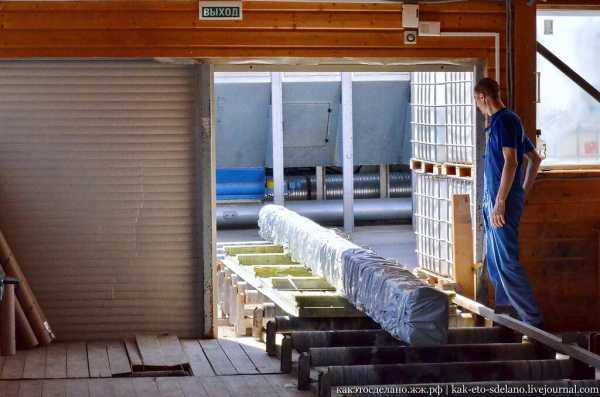

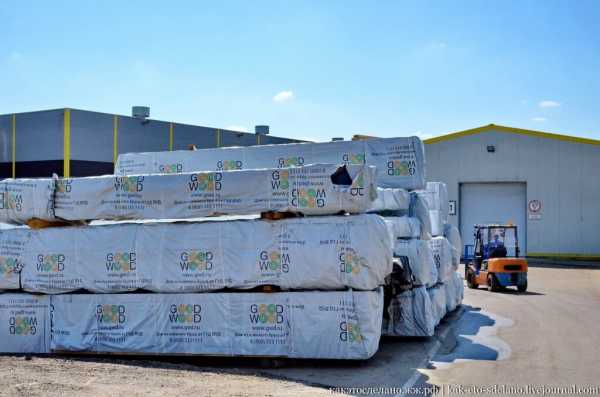

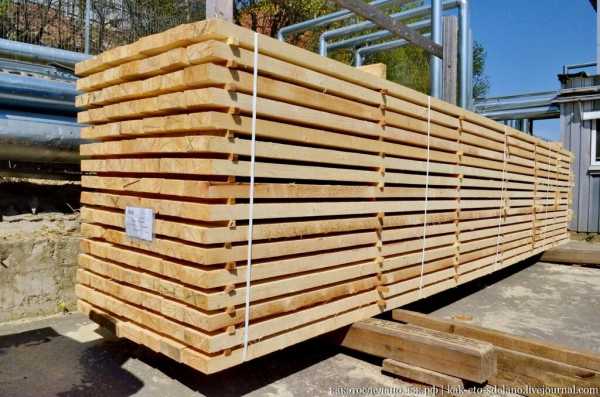

После обработки антисептиком брус собирают опять в такие пакеты готовые к отправке клиенту.

На каждом пакете информация о заказчике и содержимом. Обратите внимание на слова “мин. венец 20” и “макс. венец 43” – это означает, что в этом пакете есть детали, которые подходят для сборки от 20 “слоя” стен до 43. Это нужно для того, чтобы не вскрывать все пакеты в поисках нужных деталей – все они могут оказаться в одном пакете, до определенного этапа сборки.

Мы увидели практически всю цепочку производства, однако, наша экскурсия не завершена, мы идем в следующий цех, чтобы узнать еще кое-какие детали. Кстати, обратите внимание на этот домик, здесь находится один из офисов компании, в котором работают менеджеры по продажам, специалисты колл-центра, архитекторы и конструкторы. Как понимаете, он полностью сделан на этом производстве и собран работниками компании.

Кстати, о велосипедах на фото – они безвозмездно покупаются компанией любому работнику производства, который готов ездить на нем из дома до работы и обратно). Еще одна интересная информация о компании: работникам производства, которые бросили курить выдается премия в 10 тыс. руб! Правда, если работник не справляется с недостатком никотина и опять начинает курить, его штрафуют на 15 тыс).

Следующий цех производства больше размером, здесь более новые, немецкие станки, здесь делают брус длиной до 12 метров и супербрус, сечение которых больше, чем у тех, которые мы видели ранее.

В этом цеху брус также делают из отдельных досок, которые сращивают с помощью клея в длинную доску.

Участки досок с дефектами и сучковинами, которые могут повредить будущему изделию вырезают. На этом фото – отход производства.

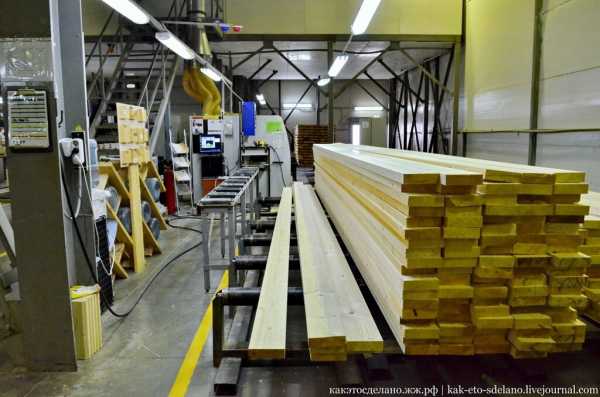

А это готовые доски, из которых будут клеить брус. Здесь происходит вся та же технологическая цепочка, что мы видели ранее, потому не буду повторяться.

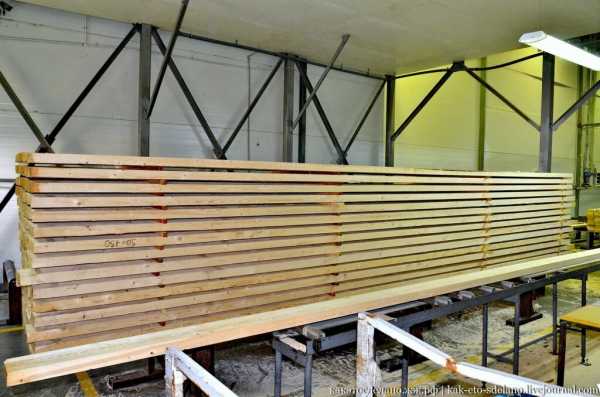

Тринадцатиметровый пресс.

После обработки досок, их торцы нарезаются “елочкой” и далее станок при склейке с давлением прижимает доски друг к другу. Этого достаточно, чтобы склеить доску.

Ну а дальше доски склеиваются в брус, обрабатываются, и на этом станке нарезается профиль. И еще добавлю, что брус, склеенный из отдельных досок различного размера прочнее, чем из цельных досок, потому что дерево со временем дает усадку и в нем повышается напряжение между другими склеенными досками, а короткие нарезанные заготовки полностью минимизируют этот эффект. Поперечные балки при строительстве дома тоже делают из такого бруса, в обязательном порядке.

А вот и супербрус. Кстати, клиент, который заказывает брус для своего дома, выбирает размер сечения под свой вкус. Здесь же, компания может помочь ему определиться с проектом, или создать собственный проект с помощью архитектора и инженеров компании Good Wood.

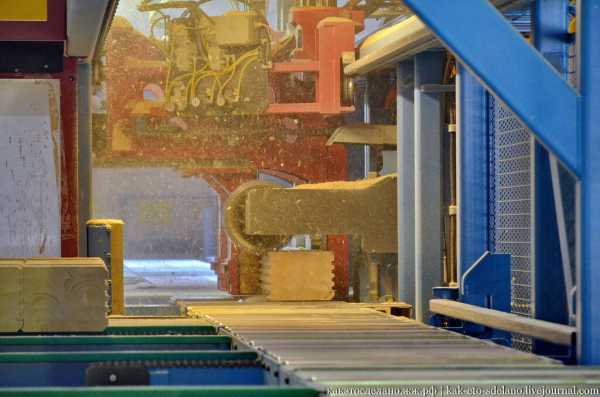

А это суперстанок Хундеггера, который в этот момент нарезает чашу в брусе.

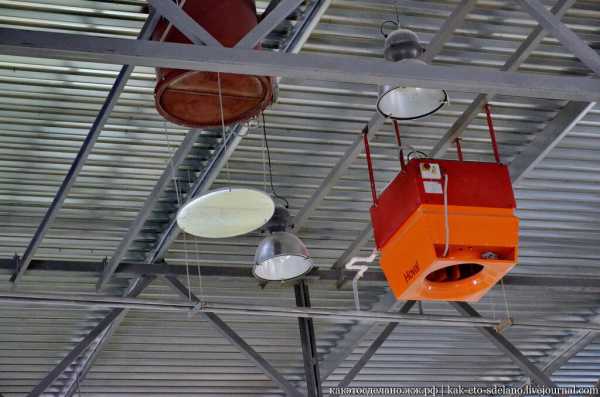

Заметил, что в цехах хорошо работает вентиляция и пыль, которая неизбежна на таком производстве не висит долго в воздухе.

С пылью и мельчайшими опилками также борются и увлажнители воздуха. Хорошая вещь, надо завести себе дома.

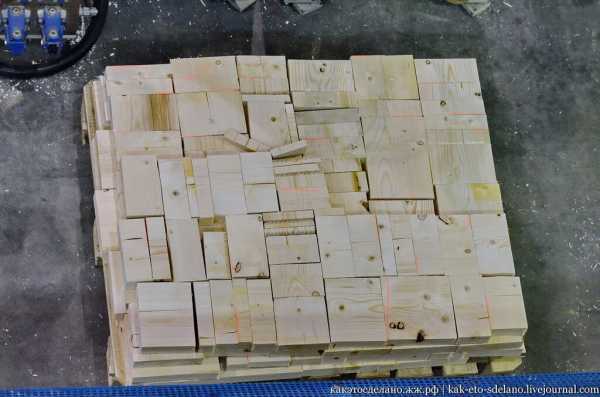

Хотя у производства бывают отходы в виде обрезков, можно сказать, что это практически безотходное производство (в экономическом плане), потому что древесина не пригодная для изготовления бруса продается как топливо для камина, и используется для собственных нужд, также как топливо.

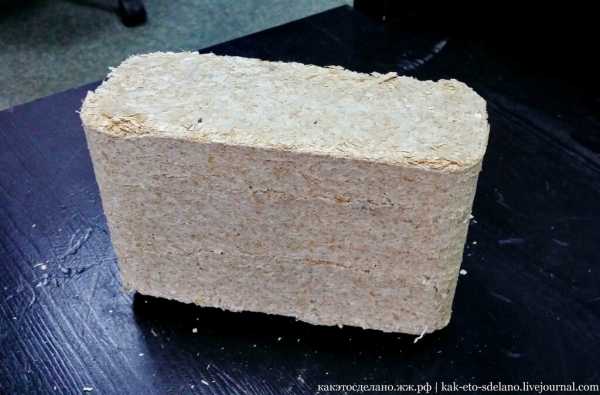

Из опилок делают вот такие брикеты для растопки каминов.

В конце экскурсии мне опять встречаются готовые пакеты для сушильной печи.

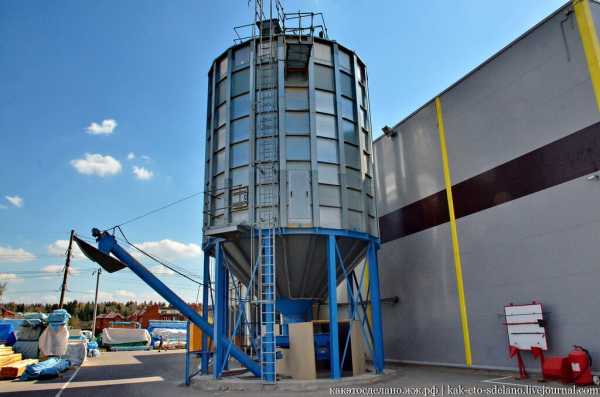

В эту емкость собираются опилки производства.

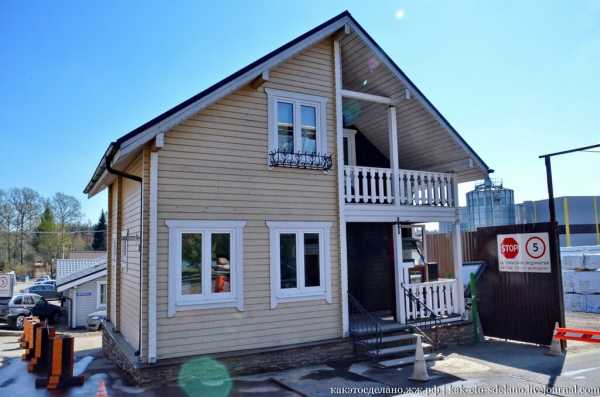

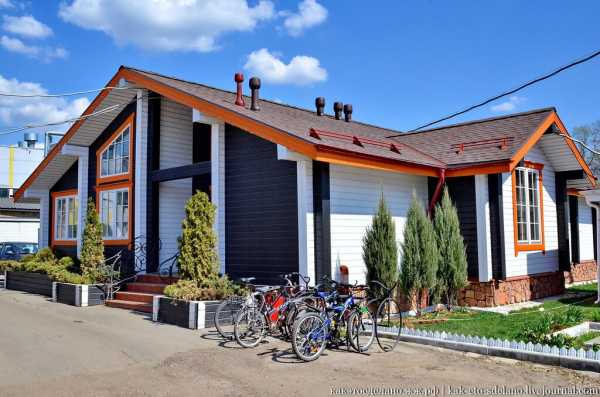

Напоследок зайдем в небольшой двухэтажный домик на территории компании, который может осмотреть любой желающий. Выглядит симпатично.
Чуть не забыл сказать, дома для своих клиентов собирают только специалисты компании, начиная от закладки фундамента, до кровельных работ и установки бойлера, и т.п., что очень удобно.

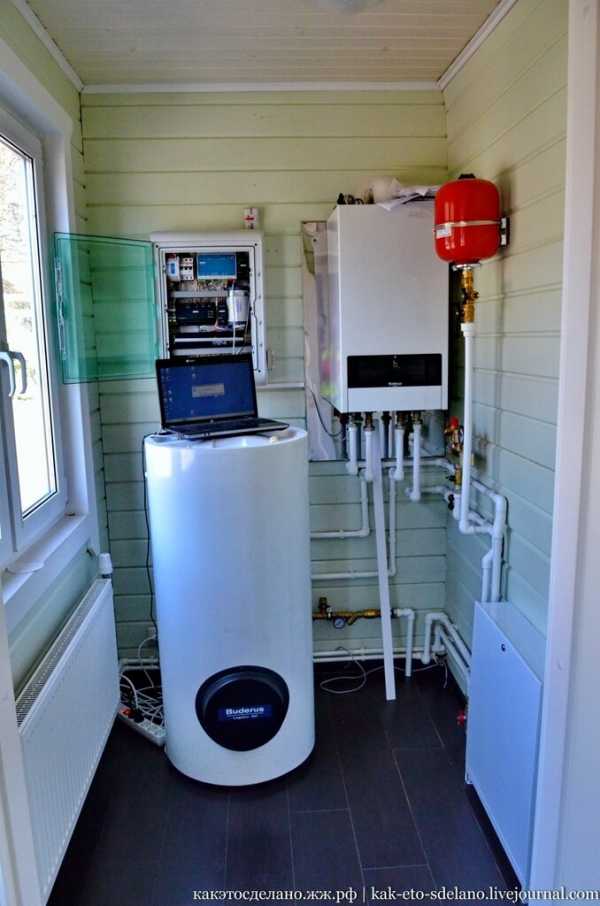

Здесь есть своя котельная, что немаловажно.

Домик сделан из самого простого бруса. Конечно же, после сборки дома нужно его покрасить, чтобы сохранить его свойства. Кстати, приемущество бруса перед обычным бревном в том, что со временем брус дает усадку всего в 1-2% а бревно – 15%! К тому же цельное бревно невозможно подвергнуть сушке без деформации.

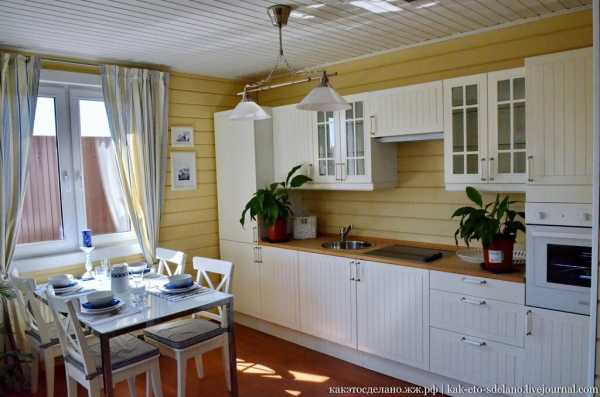

Очень просторная, светлая кухня.

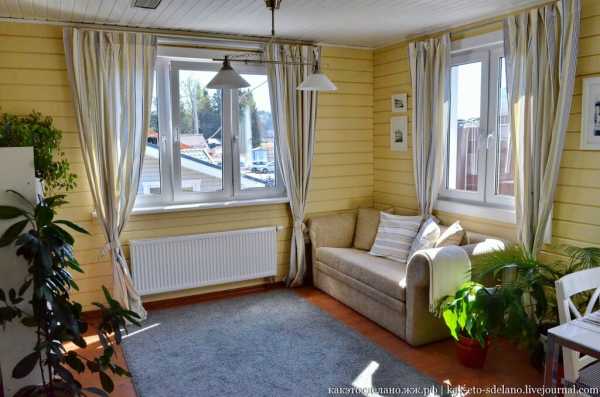

Плавно перетекающая в гостиную. В туалет и ванную заглядывать не стал, так как в этот момент ими были заинтересованы потенциальные покупатели, бродившие по дому).

На первом этаже нет жилых комнат, потому что площадь домика совсем небольшая. А на втором этаже их три. Первые две – детские комнаты.

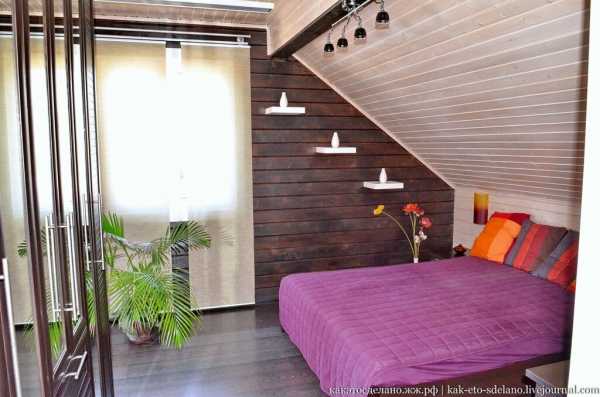

Третья комната – спальня для родителей.

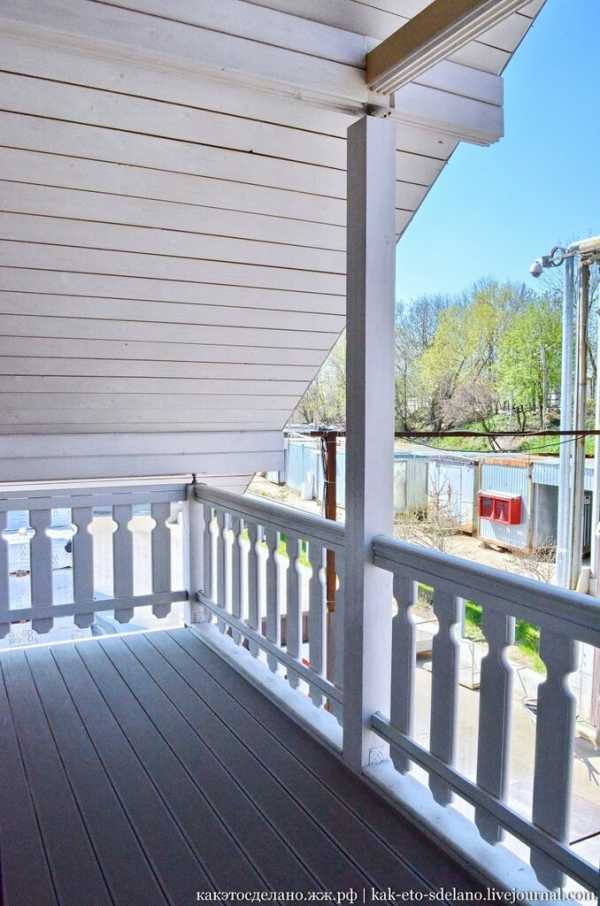

Тут же есть балкончик. Домик хорош, но маловат, буду присматривать себе другой проект.

Теперь и вы знаете, как делается брус для строительства дома. Спасибо всем, кто дочитал до конца.
А всем, кто заинтересовался строительством собственного домика советую посетить сайт компании Good Wood, где очень подробно рассказывается о различных проектах таких домов, и можно подобрать под свой вкус и цену.

Жми на кнопку, чтобы подписаться на “Как это сделано”!

Если у вас есть производство или сервис, о котором вы хотите рассказать нашим читателям, пишите Аслану ([email protected]) и мы сделаем самый лучший репортаж, который увидят не только читатели сообщества, но и сайта Как это сделано

Подписывайтесь также на наши группы в фейсбуке, вконтакте, одноклассниках, в ютюбе и инстаграме, где будут выкладываться самое интересное из сообщества, плюс видео о том, как это сделано, устроено и работает.

Жми на иконку и подписывайся!

– http://kak_eto_sdelano.livejournal.com/
– https://www.facebook.com/kaketosdelano/
– https://www.youtube.com/kaketosdelano
– https://vk.com/kaketosdelano
– https://ok.ru/kaketosdelano
– https://twitter.com/kaketosdelano
– https://www.instagram.com/kaketosdelano/

Официальный сайт – http://ikaketosdelano.ru/

Мой блог – http://aslan.livejournal.com
Инстаграм – https://www.instagram.com/aslanfoto/
Facebook – https://www.facebook.com/aslanfoto/
Вконтакте – https://vk.com/aslanfoto

kak-eto-sdelano.livejournal.com

Как сделать клееный брус в домашних условиях?

Несколько важных замечаний

1. Правильно изготовленный клееный брус по своим конструкционным, механическим и прочим параметрам превосходит цельный брус, изготовленный из того же дерева и с такими же размерами.
2. Современные клеевые составы для дерева, в случае их правильного применения, позволяют получить клеевой шов более прочный, чем само дерево. Я как-то хотел оторвать приклеенный брусок к столешнице. Дело кончилось тем, что сам брусок расщепился по длине, но в месте клеевого соединения не отстал ни на йоту.
3. Во многих случаях (в том числе в домашних условиях городской квартиры) изготовить клееный брус можно без использования специального дорогостоящего инструмента, если для его производства использовать покупные детали (половые рейки, доски).

Прежде чем перейти непосредственно к технологии изготовления клееного бруса, рассмотрим некоторые определения.

На рисунке ниже показаны основные детали клееного бруса и способы их соединения. На самом деле способов соединения много больше, но на рисунке указаны наиболее простые в изготовлении в домашних условиях. Важным условием для бруса является взаимное расположение годовых колец, ламели должны быть склеены таким образом, чтобы их взаимное расположение в изготавливаемом брусе было разнонаправленным у смежных ламелей. В этом случае, брус будет наименее подвержен короблению.

Технология изготовления клееного бруса в домашних условиях

Необходимые материалы:

• Пиломатериалы (доски, брус, рейки)
• Клей по дереву или универсальный
• Растворитель 646 (ацетон) — для обезжиривания.

Технология изготовления клееного бруса будет рассмотрена на примере производства клееного бруса для изготовления оконных коробок дома.

Требования к исходному материалу. Применяемый пиломатериал должен быть сухим и здоровым. В данном случае я использовал брус из сосны и лиственницы (100 на 100 мм), который хранился под навесом, т. е. естественной сушки.

Нарезаем заготовки нужной длины, с припуском по 5 см с каждой стороны.

Отбираем три заготовки (ламели) для изготовления одного бруса. Что важно? Так как на первом этапе строгаются и фугуются только те канты (стороны) у ламелей, которые подлежат склеиванию, в которых будет выбираться паз, то необходимо заранее определить взаимное расположение ламелей таким образом, что бы рисунок годовых колец был разнонаправленным. Для соединения ламелей использовал соединение на шпонку. После острожки склеиваемых сторон, выбираем паз у крайних ламелей с одной стороны и у средней ламели два паза (по двум сторонам). По размерам пазов на циркулярной пиле делаем заготовки для шпонок.

После изготовления всех деталей будущего блока, для предварительной оценки, подгонки собираем брус на «сухую», без клея.

Подготовка склеиваемых поверхностей важная операция. В зависимости от применяемого клея порядок подготовительных действий может меняться (см. инструкцию на упаковке клея). Но основные операции, как правило, все же однотипны. Обычно необходимо:

• Сопрягаемые поверхности обработать наждачной бумагой или, что удобнее, шлифмашинкой.
• Обеспылить поверхность щёткой или пылесосом.
• Обезжирить (я использовал растворитель 646 и кисть), дать просохнуть.
• Все изготовленные детали (места стыков) обработать огнебиозащитой, за два раза с промежуточной сушкой.

После выполнения этих операций можно приступать к склеиванию бруса.

Склеивание бруса

Склеивание бруса процесс наиболее ответственный. Здесь особо важно правильно выбрать клей. Т. е в зависимости от того, где (на улице, в помещении) в каких условиях (влажность, температура) будет использоваться будущее изделие, а также в зависимости от требований к внешнему виду клеевого соединения (цвет клея) необходимо выбирать соответствующий клей. Сейчас на рынке проблем с выбором клея практически нет.

Технология склеивания зависит от выбранного клея и обычно также указывается на упаковке. Как видно на фото, клей имеет жёлтый цвет (вопрос цвета для меня не был принципиальным), клей предназначен для использования при наружных работах, по дереву, рисунок годовых колец у бруса разнонаправленный. Дефекты и сколы по краям бруса будут удалены при чистовой обработке бруса. После склеивания для сжатия и фиксации склеиваемых деталей я использовал струбцины.

Сушка клеевого соединения должна выполняться в соответствии с рекомендациями производителя клея. Как правило, необходимо соблюсти следующие условия:

• Следует избегать прямого воздействия на изделие солнца и воды (я, к примеру, сушил под навесом)
• Соединяемые детали должны быть сильно прижаты по склеиваемой плоскости
• Время сушки должно быть выдержано в соответствии с рекомендациями производителя.

Упомяну еще одну нестандартную (необязательную) операцию. С учётом того, что клееный брус создавался для изготовления оконных блоков, а силовые воздействия при выполнении конопатных работ при монтаже оконных блоков — не маленькие. Решил дополнительно усилить конструкцию бруса установкой на шканты. Шканты использовал самодельные из дуба, диаметром 22 мм, с использованием в нижней части шканта отверстия под конусный клин (шкант встаёт в распор на клин — при забивании). Сначала засверлил отверстия. Шканты и конусный клин сажал на клей. Забивал шканты кувалдочкой.

Завершающие операции при изготовлении клееного бруса

Тщательно просушив изделия, окончательно обрабатываем клееный брус. В частности, строгаем брус. При строгании нужно выдержать одинаковые размеры для всех брусьев, размеры бруса в чистоте (в сечении) — 90 на 275 мм. Далее обрабатываем склеенный брус со всех сторон огнебиозащитой, два раза.

Готовый склеенный брус представлен на фото ниже (вид с торца и вид сбоку).

Сферы использования гнутых балок из клееного бруса в строительстве

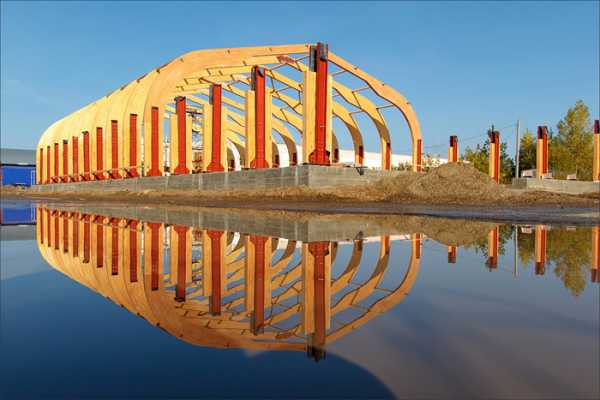

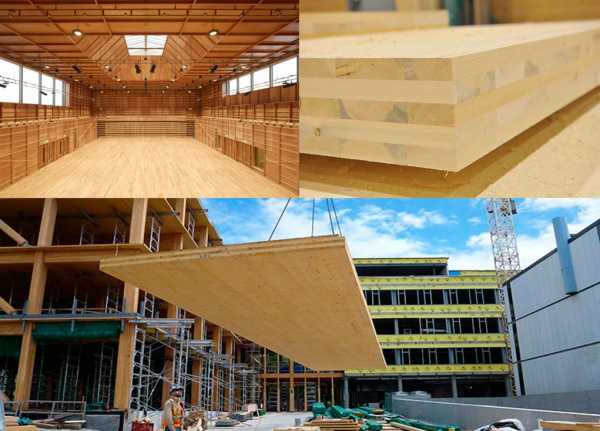

Этот материал применяют не только в жилом строительстве, но и при постройке промышленных и хозяйственных сооружений.

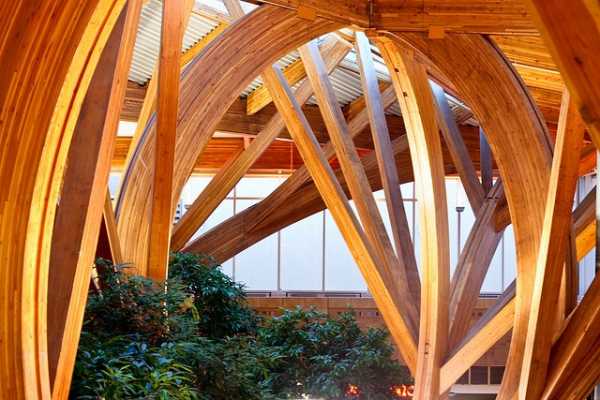

Гнутые балки расширяют горизонты в сфере проектирования и выполнения конструкций, позволяя решать такие задачи как:

• Дерево устойчиво к разным факторам воздействия, по этой причине конструкции из гнутоклееного материала используют для возведения складов.

• Гнутый брус дает возможность реализовать перекрытие между стенами с большим расстоянием, поскольку из него производят фермы, балки и прочие разновидности конструкций для установки кровли. Это позволяет строить здания, склады и постройки для содержания животных в больших фермерских хозяйствах и прочие сооружения, которым необходима большая площадь.

• Самый распространенный вариант применения: гнутая балка из клееного бруса – материал для постройки куполов и кровель необычной формы.

• Данный материал используют при строительстве теплиц и парников, поскольку с его помощью можно выполнять устойчивые и прочные конструкции подходящей формы и большой площади.

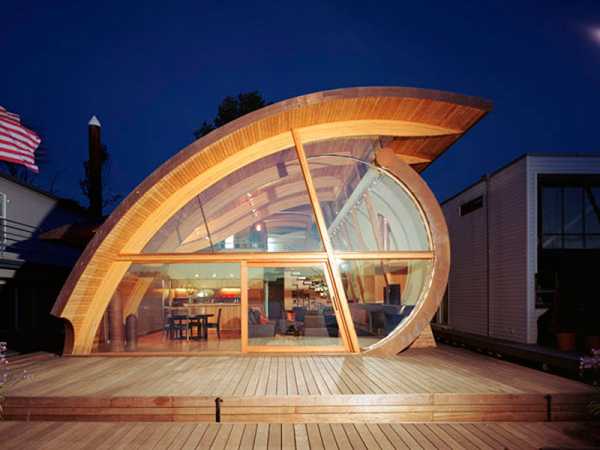

• Гнутый клееный брус позволяет строить и небольшие архитектурные сооружения.

Купольное строение крыши не только красиво и необычно с эстетической стороны, но и имеет ряд дополнительных преимуществ. На такой кровле не будет накапливаться снег, она слабо нагревается от солнца и не несет большой нагрузки на стены. Неудивительно именно такой тип крыши используется с древних времен.

Изготовление гнутых балок из клееного бруса

Как согнуть древесину без появления трещин, а сам материал, чтобы принял требуемую геометрическую форму? Создание гнутого бруса происходит в промышленных условиях, однако с другой стороны подобную работу можно выполнить собственноручно.

Выгибание древесины – это довольно сложный технологический процесс, требующий воздействия сразу нескольких факторов. Данная работа нуждается в определенных навыках и строгом соблюдении технологии, а иначе изделие станет непрочным и долго не прослужит.

Обычно для изготовления гнутых конструкций применяются лиственные породы дерева, поскольку они более пластичны и легко подвергаются обработке. Наиболее популярными породами являются дуб, клен, ольха, ясень и другие.

Хвойные породы используются крайне редко. Большинство гнутых заготовок для мебели и для прочих изделий производят из березового шпона. Такие материалы составляют примерно 60% всех гнутоклееных заготовок. Инструкция по сгибанию древесины:

Основы технологии производства гнутых компонентов

Основой в сгибании клееного бруса становится гидротермическая обработка – одновременное воздействие высокой температуры и пара.

Подобная обработка увеличивает пластичность древесины, в результате чего она получает повышенную гибкость и может менять ее форму, не вызывая при этом каких-либо повреждений самой структуры материала.

Высокие пластические способности дерево получает тогда, когда его влажность доходит до 30%, а температура в сердцевине заготовки – 100о. Добиться подобных показателей в домашних условиях крайне непросто, тем более что процесс пропаривания должен быть длительным. Брус, который обладает сечением 3,5 см нужно пропаривать не менее 1,5 часов, чтобы он достиг необходимого показателя гибкости.

Схема изготовления:

• Заготовка помещается на шину и тщательно крепится, после чего она пропаривается необходимое время. Их снабжают специальными прямоугольными или коническими пропилами, позволяющими древесине выгнуться.

• Подготовленный материал сгибают до требуемой кривизны при помощи пресса и шины.

• Заготовка, все еще прикрепленная к шине отправляется в сушку, где получает нужный уровень влажности, подходящий для строительных работ.

В результате, заготовка получает требуемый радиус кривизны, и ее можно применять и для изготовления, и для строительства деревянных компонентов внутреннего интерьера. Брус гнутоклееный изготавливают, совмещая одновременно два процесса: ламели изгибаются и сразу же склеиваются в один блок.

В результате, материал сохраняет все положительные качества и характеристики клееного бруса, приобретая особую форму. Технология дает возможность создавать самые разнообразные конструкции и формы с разным радиусом изгиба.

Немного истории

Подобие клееного пиломатериала распространено в строительстве довольно давно, но окончательный вид изогнутый пиломатериал прессованный с применением клея принял к 1890 году – плотник Отто Хетцер из Германии использовал казеиновый клей и придал конструкциям пространственность путем выгибания элементов.

Широкое применение несущих клееных деревянных конструкций в Европе началось с середины XX века (1960-1970), именно тогда промышленность стала выпускать множество прочных и надежных клеев для скрепления ламелей в единый монолит.

Клееный брус применялся при реконструктивных работах в Троицком соборе в Санкт-Петербурге.

Интересный факт: первые составные несущие балки из ламелей соединялись при помощи клиньев и стяжек, без всякого клея. При этом их прочность позволяла выдерживать большие нагрузки. Идея соединения брусьев посредством клина принадлежит Ф. Делорну, он использовал эту технологию для строительства арочных частей дворцовых зданий.

На сегодняшний день клееный брус с изгибом используют в домостроении, возведении аквапарков и других крупных конструкций шатрового типа.

Изготовление балок и бруса изогнутой формы

В России такое производство слабо распространено, поэтому долгое время при необходимости использования гнутых балок или клееного бруса умельцы обходились собственными силами. До сих пор на строительных форумах находится минимум 3 технологии самостоятельного изготовления изогнутого клееного бруса различного сечения, причем каждый способ имеет модификации, продуманные любителями столярных и плотницких работ.

Ваймы

Простейшие столярные приспособления, выполняющие роль струбцин помогут удержать ламели в нужном положении до полного отвердения клея. Изготавливают их своими руками практически из подручных материалов. Хорошо подойдут для изготовления бруса или балок с небольшим изгибом без распаривания ламелей. Заготовки вырезаются сразу с нужным градусом искривления после чего собираются на клей и зажимаются ваймой.

Распаривание

В этом случае ламели выгибаются до нужного состояния после обработки кипятком или паром. Способ сложнее, чем предыдущий, ведь потребуется базовое оборудование и мастерская. Суть метода заключается в распаривании деревянных заготовок – ламелей, и дальнейшей их фиксации на шаблоне нужной формы. После высыхания и остывания древесина сохранит полученную форму. Тогда приступают к склейке бруса.

К плюсам метода относят возможность изгибания даже твердых пород дерева – дуба, лиственницы, карельской березы.

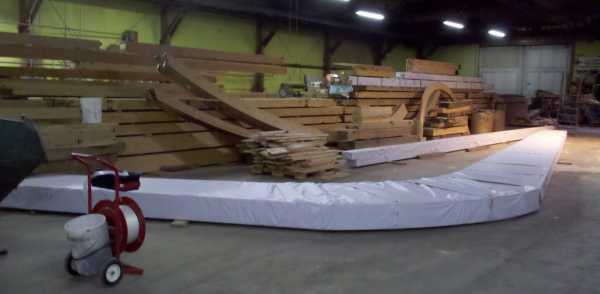

Изготовление гнутого бруса в заводских условиях

Удобное и простое решение – просто закажите необходимое количество изделий с выбранными параметрами у специалистов. Высокая точность оборудования, решение даже самых сложных задач и использование только сертифицированных безопасных клеевых систем – основные достоинства заказа изделий на заводе.

Популярные публикации:

• Каноэ своими руками

  Описание конструкции и основы проектирования лодокКаноэ представляет одно из самых удобных и практичных малоразмерных судов.…

• Монтаж вагонки своими руками

  Этапы проведения обшивкиПошаговый монтаж вагонки своими руками заключается в выполнении нижеследующих этапов: Выполняют подготовительные работы.…

plotnikov-pub.ru

Технология изготовления клееного бруса в домашних условиях. Технология изготовления клееного бруса и его преимущества

На рынке можно найти много стройматериалов, но производить клееный брус своими руками в непромышленных масштабах выгоднее и проще . Кроме того, при самостоятельном изготовлении можно сделать клееный материал нужно размера и в небольшом количестве. Соблюдение всех требований при производстве позволяет получить клееный утепленный брус, не уступающий промышленному или превосходящий его по ряду признаков:

• теплее бревна в три раза;
• чтобы согреть дом из этого материала, понадобится почти в три раза меньше энергии;
• прочнее, чем другой деревянный стройматериал из-за перемычек;
• исключено появление трещин на поверхности;
• нет нужды делать отделку стен — клееный брус хорошо смотрится;
• усадка дома будет всего 1%.

Преимущество этого материала в том, что он сочетает в себе особенности дерева и искусственных материалов . Его текстура, хорошая теплоизоляция и долговечность равны или даже превосходят свойства других стройматериалов.

Утепленный брус бывает нескольких видов, отличающихся материалом и конструкцией. Популярный утеплитель — эковата. Это дешевый материал, который хорошо сохраняет тепло. Но главный ее минус — ее легко могут повредить грызуны. Также для укладки эковаты нужен специальный инструмент, что увеличивает время строительства .

Более удобный и популярный утеплитель — пенополиуретан, он легко укладывается в клееный стройматериал.

Пенобрус

Пенополиуретан имеет ряд преимуществ. Благодаря его низкой теплопроводности в доме дольше сохраняется тепло . Он занимает собой все пространство внутри каркаса. Благодаря этому холодный воздух практически не проникает внутрь помещений, то есть мостики холода практически отсутствуют.

Но для того чтобы правильно использовать утепленный брус при строительстве, нужно организовать хорошую внутреннюю вентиляцию стен, потому что он имеет низкую паропроницаемость . По этой причине клееный материал может быстро потерять свои свойства .

Что же такое брус ППУ брус утепленный пенополиуретаном

ППУ — это комбинированный строительный материал. Внешне он похож на панель-сэндвич. Многие опасаются, что пенополиуритан может повредить здоровью жильцов дома. Но этот утеплитель не реагирует на воздействия извне и не выделяет токсичных веществ даже при нагревании . Кроме того, материал обладает высокой огнестойкостью, что является несомненным плюсом исходя из правил пожарной безопасности.

Чтобы изготовить утепленный брус, нужны хорошо просушенные доски (примерно на 90%), из которых делают два вида заготовок.

Ламели — это две одинаковые доски, которые будут находиться друг от друга на расстоянии 70 мм и составлять основу стройматериала. Соединения, которые скрепляют ламели, называются «ласточкин хвост». Их располагают между досками на расстоянии 50 см друг от друга. При соединении ламелей появляются полости.

После придания формы изделию пустоты между ламелями заполняются утеплителем — пенополиуретаном, который занимает собой все пространство и швы.

Благодаря такому устройству стройматериала создается впечатление, что дом полностью деревянный.

Для изготовления клееных пакетов можно использовать ценную древесину (кедр, дуб, ясень).

Конструкция утепленного профилированного бруса

Утепленный клееный брус бывает однокамерный и пакетный. Однокамерный справляется с большими нагрузками без проблем — даже принимая на себя весь вес дома, он не деформируется. В его состав входит две доски, которые скрепляются между собой перемычками так, чтобы получилась нужная ширина изделия. Получившийся каркас заполняют ППУ. После устанавливается внутренняя вентиляционная система стен, чтобы клееный слой мог «дышать».

Брус клееный с утеплителем крепок и обладает хорошей теплоизоляцией, поэтому пользуется спросом на рынке строительных материалов.

Пакетный клееный брус имеет одно отличие от однокамерного. Внутри у него есть не только горизонтальные перемычки, но и продольные. Благодаря такой конструкции в нем появляются «соты», в которые и добавляют пенополиуретан. Такой вид стройматериала еще называют утепленной брусовой двойной конструкцией.

Использование пенополиуретана в клееном брусе позволяет не проводить специальную подготовку дерева изнутри конструкции. Главное — убедиться, что стороны, которые будут склеиваться, сухие и чистые, тогда прилегание будет плотным, что сделает клееный стройматериал долговечным.

Технология изготовления утепленного клееного бруса

Для его изготовления необходимо столярное оборудование, подходящие материалы, знание и соблюдение технологических процессов, внимание к процессу производства.

1. Утепленный брус начинают изготавливать с распиловки. Бревно распиливают и выбирают ламели — доски, которые станут основой. Важна точность размеров досок.
2. После распиловки ламели отбирают по длине. Каждую доску нужно осмотреть и оценить качество дерева. Затем их сортируют по видам.
3. После доски отправляются на сушку. Рекомендуемая влажность — 8−12%. Чем лучше высушены доски, тем меньше клееный материал даст усадку после строительства.
4. Когда ламели высушены, их нужно прострогать. После того как доски приобретают окончательную форму, их вновь сортируют. Есть стандарт прочности, который следует соблюдать.
5. В дереве могут быть участки, которые нужно удалить. На досках нужно искать трещины, суки, шероховатости кромки и откосы. Если такой брак найден, доску необходимо отторцевать и отмаркировать.
6. Размеры ламелей могут отличаться, так что нужно подогнать их под единый стандарт. Чтобы ламели имели одинаковые торцы, их нужно отфрезеровать.
7. После фрезеровки доски отправляют на торцовку, чтобы ламели были одинаковой длины.
8. Самая ответственная часть работы — склеивание. Для этого используют специальный пресс и клей, между деревом помещается пенополиуретан. Пресс не только помогает надежно скрепить между собой доски, но и получить изделия с разным сечением.
9. Последний штрих — клееный стройматериал осталось прострогать, отфрезеровать и отшлифовать.

Дом, построенный из такого материала, уже не нужно утеплять и уделять время внутренней и внешней отделке стен , если пропитать дерево специальными растворами в процессе производства.

Строительный многослойный материал изготавливают из предварительно подготовленного массива древесины. В качестве сырья используются обрезные доски, изготовленные из деревьев хвойных пород.

Современная технология производства клееного бруса включает подготовку, изготовление и обработку готового материала.

Этапы производства

На начальном этапе происходит подготовка древесины. Бревна распускают на доски в соответствии с необходимыми размерами и помещают в сушильные камеры. Сушка происходит до установления уровня влажности древесины в 10 %.

Отклонение, которое допускается в сторону повышения параметра или понижения не превышает 2%. После сушки строительный материал отправляется в цех для проверки качества материала. Специалист при помощи влагомера проверяет уровень влажности.

Проверка

Если полученные значения не соответствуют допустимым параметрам, то заготовки возвращаются в подготовительный цех. В зависимости от того превышен показатель влажности или понижен, доски отправляются на досушку либо кондиционирование соответственно.

Материал, который прошел контроль влажности, проверяется на наличие

girrya.ru

технология изготовления клееного бруса от GoodWood

Клееный брус, в отличие от других материалов, является высокотехнологичным продуктом. Соответственно, для производства качественного клееного бруса необходимо строгое соблюдение технологии. Наша компания пришла к тому, что без собственного производства клееного бруса нам не обойтись. Только в этом случае мы можем гарантировать, что брус соответствует техническим условиям, т.е. со временем не треснет, не потемнеет и его теплоизоляция будет на должном уровне. На сегодняшний день производственные мощности компании GOOD WOOD насчитывают 2 собственных завода в Зеленограде общей площадью 10 000 кв. м.

Технология производства клееного бруса поэтапно:

• Первая торцовка
• Распиливание бревна (бревно — доски)
• Сушка
• Вскрытие дефектов (первое строгание)
• Оптимизация (доски — ламели)
• Сращивание (ламели — плети)
• Второе строгание (рейсмусование)
• Нанесение клея
• Прессование (плети — клееный брус)
• Профилирование (клееный брус — клееный профилированный брус)
• Торцовка
• Зарезание чашек (пазов)

Спрос на эту продукцию в последнее время сильно возрос, и, как обычно у нас происходит, появилась целая индустрия по выпуску некачественных материалов. Их использование резко снижает эффект от вложенных средств.

В активе компании новейшее оборудование от ведущих европейских производителей, сушильные камеры MuhlbockVanichek, производственные линии от лидеров — Hundegger и SMB, мы также используем при изготовлении немецкое и американское оборудование Weinig и Leademac. Качество обработки и точность у этих станков не может сравниться с лучшими немецкими станками. Для того чтобы при изготовлении бруса на дешевых станках обеспечить вхождение шипов в пазы, необходимо увеличивать зазоры, что ведет к ухудшению теплоизоляционных свойств.

Завод по производству клееного бруса GOOD WOOD полностью автоматизирован, на каждой стадии происходит автоматический контроль качества. Это позволяет свести процент брака к минимуму. Мы сушим древесину с использованием мягких режимов сушки при влажности 8–10 %.

Строгие стандарты качества и технические условия, принятые

www.gwd.ru
