Краткий обзор изоляционных панелей для отделки фасадов

Перевод статьи с сайта www.architectureanddesign.com.au (источник)

Изоляционные материалы постоянно совершенствуются, становятся легче, поэтому современные изоляционные материалы часто выступают в роли альтернативы привычным материалам, используемым для отделки фасадов.

Панели, состоящие из внешней и внутренней плит, между которыми располагается слой изоляционного материала, все чаще находят применение при строительстве жилой и коммерческой недвижимости.

Внутренний слой большинства изоляционных панелей заполнен твердым ячеистым вспененным полистиролом, который обеспечивает долгосрочную стабильность и высокую тепловую защиту.  Среди альтернативных решений по внутреннему наполнению панелей можно отметить полистирол, полиизоцианурат и пенный полиуретан, а также стеклянную вату.

Обычно различия между предлагаемыми различными производителями панелями состоят в вариантах внешней поверхности, которая может включать алюминий, профнастил, шифер и структурно-ориентированные плиты.

Размер и вес панелей у различных производителей могут отличаться.

Легкие окрашенные изоляционные панели легко монтируются по сравнению с кирпичом и бетонными плитами, а также позволяют значительно сэкономить на внешней отделке, так как не требуют установки сложных каркасов.

Ниже представлен список популярных СИП-панелей.

Изоляционные внешние панели XFLAM, Asking

Компания Askin производит изоляционные панели из пористого пенопласта, ячейки которого заполнены обычным воздухом. Данный материал обладает высокой тепловой и пожарной устойчивостью.

  • Класс пожаростойкости: BCA группа 1
  • Коэффициент тепловой устойчивости: 3.3 для панелей толщиной 100 мм, 15 градусов
  • Преимущества: Высокая огнеустойчивость, хорошие звукопоглощающие способности, широкая палитра цветов

ThermaWall Plus, RMAX

Панели ThermaWallPlus компании RMAX сочетают внешнюю облицовку с изоляционным слоем из вспененного полистирола. Изоляционный слой обработан материалом Perform Guard, неорганическим материалом, который отпугивает термитов, а также усилен стекловатой для дополнительной прочности.

  • Класс пожаростойкости: BCA группа 1
  • Коэффициент тепловой устойчивости: 3,10 для панелей толщиной 100 мм, 23 градуса Цельсия
  • Преимущества: Малый вес панели 2500 х 1200 мм позволяет осуществлять самостоятельную установку.

СИП панели компании SIP Industries Perth

Структурные изоляционные панели производства SIP Industries выполнены из OSB плит и изоляционного слоя из вспененного полистирола. Панели выходят с предприятия в виде готового продукта и отличаются высокой прочностью, так что при их использовании нет необходимости в стальных конструкциях, деревянном каркасе и кирпичной кладке.

  • Класс пожаростойкости: Нет данных
  • Коэффициент тепловой устойчивости: 2,72 для панелей толщиной 115 мм
  • Преимущества: Эти прочные СИП панели можно устанавливать без дополнительного структурного усиления в виде деревянного, стального или кирпичного каркаса, что значительно ускоряет процесс строительства, снижает объем издержек и упрощает работу. Панели можно использовать для внешней отделки, хотя, как правило, поверх панелей кладут дополнительный слой декоративного покрытия.

Equitilt, Bondor

Панели Equiltilt от Bondor представляют собой универсальное решение: панели можно устанавливать как горизонтально, так и вертикально. Производитель предлагает огромное количество вариантов расцветок как внешнего покрытия, так и внутреннего слоя, а также покрытие из металла и профиля, так что у вас появляется возможность избежать установки дополнительных фасадов или внутренних перегородок.

  • Класс пожаростойкости: Группа 1 (рекомендуется использовать стальной крепеж)
  • Коэффициент тепловой устойчивости: 2,49 – 100 мм
  • Звукоизоляция: 24 — 25
  • Преимущества: Легкий вес, высокая тепловая устойчивость, универсальность

Benchmark Evolution, KingSpan

Производитель предлагает панели разной формы, выполненные с помощью лазерной резки. Панели Benchmark Evolution характеризует абсолютно плоский фасад, напоминающий традиционные отделочные материалы. Изоляционные панели KingSpan привлекают именно своим дизайном, сохраняя при этой высокую теплостойкость.

  • Класс пожароопасности: Группа 2
  • Коэффициент тепловой устойчивости: 5,15 при толщине 100 мм
  • Преимущества: Высокая тепловая устойчивость, дизайн, плоская поверхность, малый вес и простота установки.

PanelLock, Stramit

Панели PanelLock компании Stramit имеют по кромкам соединение гребнем в паз, и могут использоваться для модульного бескаркасного строительства. Панели имеют самый разный цвет поверхности и практически не требуют обслуживания.

  • Класс пожаростойкости: Нет данных
  • Коэффициент тепловой устойчивости: 2,63 при толщине 100 мм
  • Преимущества: Уникальная система соединения панелей, скорость установки. Легковесные панели крепятся к алюминиевому профилю по углам с помощью  простых заклепок.



Термины:

Коэффициент тепловой устойчивости: способность материала снижать скорость теплопередачи при определенных тестовых условиях.

Рейтинг BCA: Нормы BCA для строительных материалов строений класса 2 – 9 определяют рейтинг пожаростойкости. Материалы группы 1 обладают наибольшей огнестойкостью, группа 3 – минимальная огнестойкость.

www.sipoved.ru



Полезная модель относится к промышленности строительных материалов и строительству, предназначена для обеспечения любых промышленных и гражданских зданий и сооружений надлежащей тепло-, вибро- и звукоизоляцией посредством установки (монтажа) ее на все типы ограждающих конструкций в качестве дополнительных универсальных изоляционных панелей; представляет собой универсальную изоляционную панель, которая содержит, по крайней мере, один прямой в профиле изолирующий слой и, по крайней мере, один непрямой в профиле изолирующий слой, слои пространственно совмещены друг с другом, в областях пространства, совместно образованных поверхностями профилей, размещен сухой наполнитель или полимеризующийся наполнитель.

Предлагаемая полезная модель относится к промышленности строительных материалов и строительству, предназначена для обеспечения любых промышленных и гражданских зданий и сооружений надлежащей тепло-, вибро- и звукоизоляцией посредством установки (монтажа) ее на все типы ограждающих конструкций в качестве дополнительных универсальных изоляционных панелей.

Из уровня техники известны многочисленные решения, направленные на создание элементов строительных конструкций, обладающих способностями по звуко-, вибро- и тепло-изоляции помещений, в том числе таких элементов, не являющихся несущими элементами конструкции.

Так, известна «Тепло- и звукоизоляционная плита» по авторскому свидетельству СССР 80523, 1950 год. Данная плита усилена каркасом, изготовленным из волнистых лент, соединенных между собой гребнями и образующих ячейки, которые заполняются изоляционным материалом, обладающим способностью сцепления с материалом каркаса. В качестве изоляционного материала предлагалось использовать сплошной легкий заполнитель малого удельного веса, полистирол или полихлорвинил.

Недостатками данного решения являются:

- отсутствие внешних/верхних слоев, что ограничивает эксплуатационные возможности;

- необходимость предварительной подготовки формы наполнителя, что усложняет процесс изготовления;

- легкость конструкции, что отрицательно сказывается на звукоизоляционных качествах изделия.

В качестве ближайшего аналога выбрано решение «МНОГОСЛОЙНАЯ ПАНЕЛЬ» по патенту РФ 2097503, 1997 год. Данная многослойная панель содержит обшивки из сплошного листового материала, расположенные на расстоянии одна от другой, размещенный между обшивками сотовый заполнитель, имеющий толщину, меньшую, чем расстояние между обшивками, по меньшей мере, одна из которых расположена на расстоянии от сотового заполнителя, и, по меньшей мере, один промежуточный слой, размещенный в пространстве между указанной обшивкой и сотовым заполнителем и скрепленный с ними, отличающаяся тем, что отношение массы промежуточного слоя к занимаемому им объему меньше, чем плотность материала указанной обшивки, и больше, чем отношение массы сотового заполнителя к занимаемому им объему.

Недостатками данного решения являются, во-первых, сложность изготовления конструкции из-за большого количества составляющих ее компонентов, и разнородности материалов этих компонентов (алюминий, картон, полимеры), во-вторых, небольшой удельный вес, что отрицательно сказывается на звукоизоляционных качествах изделия и, основное, отсутствие наполнителя в каких-либо элементах конструкции, преимущественно в сотовом заполнителе.

Техническим результатом предлагаемой полезной модели является создание конструкции, которая при легкости своего изготовления и использовании недорогих материалов обеспечивает вибро-, тепло- и звукоизоляцию помещения. При этом учитывалось, что если для достижения должной теплоизоляции помещения достаточно применять материал с низкой теплопроводностью, то для обеспечения звуко- и, как следствие, виброизоляции необходимо либо увеличивать массу такой изолирующей панели, либо применять многослойные (преимущественно трехслойные) конструкции, которые имеют гибкие обшивки, либо совмещать оба эти приема.

Поставленный технический результат решается за счет следующего.

Универсальная изоляционная панель

содержит, как минимум, один прямой в профиле изолирующий слой и как минимум, один непрямой (криволинейный) в профиле изолирующий слой (далее именуемый «непрямой в профиле изолирующий (изоляционный) слой» и/или «непрямой слой»), данные профили пространственно совмещены друг с другом, а в областях пространства, совместно образованных поверхностями профилей вследствие разности их кривизны, размещен сухой наполнитель и/или быстрополимеризующийся или быстротвердеющий наполнитель, превращающийся не более чем за 72 часа в твердое или твердо-пластичное состояние после помещения его в указанные полости.

Универсальная изоляционная панель может содержать несколько, до десяти, прямых в профиле изоляционных слоев. Прямые в профиле изоляционные слои могут быть пространственно совмещены как друг с другом, с одним или двумя (и более) другими прямыми в профиле изоляционными слоями, так и с одним или двумя или несколькими непрямыми изоляционными слоями.

Универсальная изоляционная панель может содержать несколько, до десяти, непрямых в профиле изоляционных слоев. Непрямые в профиле изоляционные слои могут быть пространственно совмещены различными способами как друг с другом, с одним или двумя другими или несколькими непрямыми криволинейными в профиле изоляционными слоями, так и с одним или двумя или несколькими прямыми в профиле изоляционными слоями.

Также универсальная изоляционная панель может содержать, по крайней мере, один непрямой в профиле слой, представляющий собой сотовую структуру. Сотовая структура может иметь различную геометрическую конфигурацию и объем сот, также сотовая структура может быть ориентирована как с размещением перегородок между сотами перпендикулярно по отношению, как минимум, к одному прямому в профиле изоляционному слою, так и параллельно ему.

Толщина слоев, как прямого в профиле, так и непрямого, составляет от 1 до 100 мм.

Как прямые в профиле слои, так и непрямые в профиле слои могут содержать от 1 до 1000 отверстий на квадратный метр площади, при этом максимальный размер отверстия составляет от 0,5 до 5 мм.

Универсальная изоляционная панель также может дополнительно содержать как минимум один поверхностный слой, расположенный по краю панели и направленный перпендикулярно прямому в профиле слою, по краю и периметру панели, и расположенный перпендикулярно к прямому в профиле слою; данный слой функционально играет роль ограничительной стенки, замыкающей пустоты непрямого в профиле слоя.

В качестве материала слоя, как прямого в профиле, так и непрямого, могут быть использованы разнообразные материалы: металлы, дерево, пластмассы, пластики, стеклопластики, целлюлозно-бумажные изделия, а также созданные на их основе композиты, в различных формах и комбинациях.

В качестве материала сухого наполнителя могут быть выбраны различные мелко или средне-дисперсные или гранулированные сыпучие природные и искусственные материалы, а также их смеси в различных сочетаниях.

Также в качестве материала быстрополимеризующегося и/или быстротвердеющего наполнителя могут быть использованы естественные и искусственные холодные битумные мастики, резино-битумные мастики, каучуки и их производные, углеводородные органические полимеры на основе полиэтилена, полипропилена, полистирола, поливинилхлорида и полиуретана, а также их производные, кремнийорганические поли

poleznayamodel.ru

Сэндвич-панели, изоляционные панели | Kingspan

Компания Кингспан является мировым лидером в области производства сэндвич панелей. Широкий ассортимент продукции, такой как стеновые и кровельные панели с различными видами теплоизоляционного сердечника, доборные и фасонные элементы, светопрозрачные кострукции, позволяет воплотить в жизнь самые смелые идеи архитекторов и заказчиков.

На российском рынке компания представлена одной производственной площадкой по выпуску стеновых и кровельных ограждающих конструкций с использованием в качестве теплоизоляции минеральной ваты на основе базальтового волокна. Также, в ближайшее время, рассматривается возможность строительства еще нескольких заводов по производству не только панелей с минераловатными сердечниками, а и панелей с теплоизоляций IPN  и инновационным сердечником QuadCore не имеющим аналогов в мире.

Стеновые и кровельные панели Кингспан обладают следующими характеристиками:

1. Долговечность. Обеспечивается использованием при производстве панелей качественных материалов ведущих российских производителей Для внутренней и наружной облицовки панелей используется металл толщиной от 0,4 до 0,7мм с повышенным содержанием цинка и полимерным покрытием . Вид покрытия подбирается в зависимости от условий эксплуатации ограждающих конструкций и степени агрессивности атмосферной среды, в которой будет находится здание или сооружение. Покрытия Кингспан представлены широкой линейкой, в которой вы сможете подобрать покрытие для каждого конкретного случая.

2. Энергоэффективность. Для обеспечения необходимого класса энергоэффективности зданий и сооружений в панелях в качестве сердечника (в зависимости от назначения объекта строительства) используется три вида теплоизоляции: минеральная вата с коэффициентом теплопроводности от ƛ=0,038 Вт/м К. до ƛ=0,044 Вт/м К.; IPN (ПИР) с коэффициентом теплопроводности от ƛ=0,022 Вт/м К. QuadCore с коэффициентом теплопроводности от ƛ=0,018 Вт/м К.  Также для стыковки панелей используется система лабиринт (шип-паз), которая обеспечивает уменьшение теплопотерь, по сравнению с прямым стыком, на 5%, что подтверждено лабораторными испытаниями.

3. Безопасность. Для обеспечения безопасной эксплуатации зданий и сооружений компанией проведены лабораторные испытания всех видов выпускаемой продукции в области пожарной и гигиенической безопасности, что подтверждают соответствующие сертификаты и протоколы испытаний.

Сэндвич панели – это Кингспан.

www.kingspan.com

Теплоизоляционные панели из пенополиуретана

Теплоизоляционные панели производятся из жёсткого пенополиуретана (ППУ) с закрыто-ячеистой структурой. Они применяются при строительстве жилых и промышленных помещений для утепления стен, фасадов, пола, кровли. Теплоизоляционные панели из пенополиуретана на сегодняшний день - наиболее эффективный материал для утепления стен, полов, кровли, перекрытий зданий и сооружений, жилых и нежилых помещений, а также промышленных холодильников и автомобильных рефрижераторов. Применяя теплоизоляционные панели из жесткого ППУ для утепления стен, полов и перекрытий возводимых зданий и сооружений, можно существенно уменьшить толщину возводимых стен. Благодаря этому возможно сокращение расходов на дорогостоящие строительные материалы и последующих расходы на отопление. Теплоизоляционные панели из пенополиуретана отличаются более высокими теплоизоляционными свойствами по сравнению с другими видами массивной теплоизоляции и полностью соответствуют новым нормативам по энергосбережению.

Скачайте буклет о теплоизоляции из полиуретана производственной компании ТМТ.

Основные преимущества жёсткого пенополиуретана – материала, из которого изготовлены теплоизоляционные панели:

  • не гниет,
  • на нем не растет грибок,
  • стоек к воздействию химических сред и атмосферных осадков,
  • долговечен,
  • низкое водопоглощение,
  • температура применения от –100°С до +120°С,
  • фактические тепловые потери – в 1,7 раза ниже нормативных.

Теплоизоляционные панели из ППУ - высокотехнологичный гидро- и теплоизоляционный материал: он легко поддаются механической обработке такими инструментами как ножовка, нож, сверло. Производство ПК ТМТ выполняет индивидуальные заказы по изготовлению теплоизоляционных плит любых размеров с любыми покрытиями.

Технические характеристики теплоизоляционных плит из пенополиуретана

Название параметра

Значение параметра

Класс

Массивная теплоизоляция из пенополиуретана "Регент тм"

Размер, мм

1000 * 1400 (стандарт), под заказ - 1400 * L (L до 6 метров)

Толщина, мм

20, 30, 40, 50, 60, 80, 100 мм (стандарт), под заказ - любая

Коэффициент теплопроводности, Вт/м*К

0,025

Средняя плотность, кг/м3

50

Температура применения, 0С

-100 + 120

Паропроницаемость, мг/(м*ч*Па)

0,05

Допустимая нагрузка, кг/см2

1,93

Облицовка

  • без облицовки
  • крафт-бумага
  • фольга
  • стеклопластик
  • оцинкованный металлический лист
  • гипсокартон
  • другие виды облицовки

Применение

Теплоизоляция ограждающих конструкций

Примечание 1

Для лучшей стыковки плиты могут быть выполнены "в четверть".

Примечание 2

Изделие является безвредным для здоровья и окружающей среды.

Товар сертифицирован.

В таблице представлены основные характеристики теплоизоляционных плит из жёсткого ППУ. Для получения подробных сведений о теплоизоляционных плитах, а также о способах применения и расчёте необходимого количества материала для решения Ваших задач обращайтесь в наш консультационный центр. Наши специалисты квалифицированно проконсультируют вас по всех интересующим Вас вопросам связанным с применением наших материалов.

Теплоизоляционные панели для условий Крайнего Севера

Производственная компания ТМТ выполняет нестандартные заказы на теплоизоляционные материалы.
Для примера приводим кровельные и стеновые панели с повышенными теплоизоляционными свойствами, изготовленные по специальному заказу для условий Крайнего Севера.
Применение кровельных  и стеновых панелей с повышенными теплоизоляционными свойствами для утепления кровли позволило значительно сократить расходы на отопление здания. На материал стеновых и кровельных панелей с повышенными теплоизоляционными свойствами получен сертификат соответствия техническому регламенту о требованиях пожарной безопасности.

Отличительные особенности трёхслойных стеновых и кровельных монопанелей ПК ТМТ:

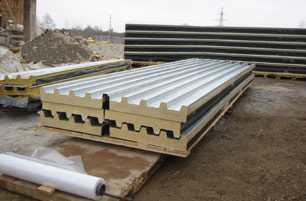

  • Кровельные панели с повышенными теплоизоляционными свойствами
  • Оптимальная теплоизоляция с применением материала кровельных монопанелей "ПК ТМТ" по экономическим и эксплуатационным параметрам превосходит все имеющиеся на сегодняшний день на рынке утеплители для кровли - сокращает количество конструкционных слоев и технологических операций, защищает от неблагоприятных воздействий, облегчает вес конструкции.
  • Инвестиции в применение сэндвич панелей нового поколения или работы по реконструкции кровли с их применением окупаются в самые короткие сроки за счет значительного  снижения энергопотребления.
  • Благодаря высокой прочности на сжатие, крайне малому водопоглощению, долговечности и устойчивости к гниению сэндвич панели на основе материала «ППУ тепло-звукоизоляционный огнестойкий»  представляют огромный интерес как при проектировании новых зданий из легких металлоконструкций, так и при реконструкции уже существующих (включая здания с любыми конструктивными решениями стен и крыш). Наши специалисты разработали конструкцию монопанелей таким образом, что применение рекомендовано даже на плоских кровлях с углом наклона до 5 градусов, в климатических зонах с большими суточными перепадами температур.
  • При формировании сэндвич панели не применяется клей - в отличии от способов производства панелей на основе минеральноватных плит и полистирольных утеплителей.

Полиуретан, из которого изготовлены панели, был изготовлен на базе отличного сырья международного химического концерна, что гарантирует срок эксплуатации панелей до 100 лет.

К основным характеристикам материала «ППУ тепло-звукоизоляционный огнестойкий» можно отнести следующие:
  • эффективная теплоизоляция (коэффициент теплопроводности 0,025)
  • долговечность и надежность
  • быстрый и простой монтаж
  • возможность применения на плоской кровле

Первая партия кровельных монопанелей для крайнего севера была выпущена «ПК ТМТ» в 2005 году по спецзаказу крупной российской компании. До настоящего времени наши инженеры продолжают разработки в области кровельных монопанелей и применение в конструкции панели инновационных материалов.

Структурные изоляционные панели (СИП-панели)

ПК ТМТ производит два типа СИП-панелей:

  • структурные изоляционные панели, разработанные на нашем предприятии,
  • стандартные СИП панели с OSB.



Отличительные особенности СИП панелей с Green Board GB-3

В качестве обкладок используется  фибролитовая плита GREEN BOARD, состоящая на 60% из древесной шерсти и на 40% из портландцемента. Благодаря высокому содержанию древесины, плиты обладают ее ценными качествами: прочностью и отличной теплоизоляцией. Портландцемент марки 500 водостоек (т.е в воде он приобретает большую стойкость, чем на воздухе) и морозоустойчив. Плита имеет уникальные характеристики:

  •     негорючесть плиты ( Г1 по СНиП 21-01-97)
  •     трудносгораемый материал (ГОСТ 12.1.044-89)
  •     не распространение пламени (группа РП1)
  •     малая дымообразующая способность (группа Д1)
  •     трудновоспламеняемый материал ( группа В1)

Благодаря высокому содержанию древесины, плиты гарантируют абсолютную экологичность и биопозитивность, что означает не просто экологическую нейтральность, а еще и полезность данного материала для человека на протяжении всего жизненного цикла. Материал обеспечивает наиболее комфортные условия жизни. Применение портландцемента обеспечивает стойкость против биологического и химического разрушения. Более того, прочностные характеристики плит с течением времени повышаются благодаря процессу карбонизации, увеличивающему прочность материала. Благодаря длинным волокнам древесины, плиты имеют высочайшую трещиностойкость, что полностью исключает внезапное разрушение. Плиты не подвержены воздействию бактерий, грибков, насекомых, грызунов.

Благодаря высокой прочности на сжатие, крайне малому водопоглощению, долговечности и устойчивости к гниению сэндвич панели на основе материала «ППУ тепло-звукоизоляционный огнестойкий»  представляют огромный интерес как при проектировании новых зданий, так и при реконструкции уже существующих (включая здания с любыми конструктивными решениями стен и крыш). Специалисты ПК ТМТ разработали конструкцию СИП панелей таким образом, что применение рекомендовано в климатических зонах с большими суточными перепадами температур.

При формировании СИП панели не применяется клей - в отличии от способов производства панелей на основе минераловатных плит и полистирольных утеплителей.

www.pktmt.ru

Изоляционные плиты, панели.

Главная / Статьи

Изоляционные плиты - это специфический вид отделочных материалов, предназначенных для обеспечения защиты помещений от посторонних звуков. Различают изоляционные панели для корректировки акустики внутри помещений, задача которых - избавление слышимого звука от шумов и паразитных звуков (различного назначения акустические стеновые панели - рассеивающие, звукопоглощающие, басовые ловушки и т.п.) и шумопоглощающие стеновые панели, защищающие помещение от проникновения шумов извне.

Для оценки эффективности выполнения изоляционных функций используются специальные параметры, регламентируемые СНиП 11-12-77 (например, шумопоглощающим материал считается в том случае, если отношение поглощаемой им звуковой энергии ко всей падающей на него энергии (коэффициент шумопоглощения) равно или больше 0,4). В то же время, как и всякий отделочный материал, изоляционные плиты должны иметь достойные эксплуатационные характеристики и привлекательный внешний вид и отвечать современным требованиям по экологии.

Адекватным ответом на задачу по защите зданий и помещений от нежелательных внешних воздействий, включая шумовые, являются отделочные панели Унипрок.

Компания «Унипрок» предлагает изоляционные панели собственного производства

Изоляционные плиты Унипрок - это современные строительные материалы, призванные обеспечивать надежную защиту зданий и помещений от шума, влаги и огня. Наша компания предлагает трудногорючие износостойкие декоративные панели УНИПРОК, влагостойкие негорючие цементно-магниевые плиты УНИПРОК-НГ, звукопоглощающие плиты УНИПРОК-АКУСТИКА.

К несомненным преимуществам отделочных материалов Унипрок следует отнести их экологическую чистоту и безопасность: изготовленные на основе оксидов магния и перлита (так называемое «вулканическое стекло»), все наши изоляционные панели даже при нагревании не выделяют токсичные вещества. При этом изоляционные материалы Унипрок отличаются прочностью, малым весом, влагостойкостью и огнеупорностью и способны в течение длительного срока эксплуатации сохранять высокую внешнюю эстетику.


www.uniproc.ru

Конструктивные изолированные панели (SIP) Преимущества 2019

Структурные изолированные панели

Структурные изолированные панели (SIP) используются в полах, стенах и крышах, обеспечивая чрезвычайно прочный, прочный и энергоэффективный высокопроизводительный материал. Конструктивные изоляционные панели (SIP) обычно изготавливаются с помощью жесткой изоляции из пластиковой пены между двумя поверхностями структурной поверхности, такими как ориентированные нитевидные плиты (OSB). Эти панели обычно изготавливаются различных размеров или размеров толщиной от 4 до 8 дюймов.

Конструктивные изолированные панели , также могут быть изготовлены на больших размерах для заказных работ, но для их монтажа потребуется некоторый тип крана. Внутренний материал обшивки из конструкционных интегрированных панелей (SIP) также может быть адаптирован к конкретным потребностям, как того требует спецификация проекта.

Структурно-интегрированные типы панелей

Структурно-интегрированное панельное производство - очень важный фактор, который необходимо взвешивать перед приобретением панели.

Контроль качества над его изготовлением определит, как долго длится структурная панель и ее производительность. Очень важно знать процесс изготовления панели и как поверхность поверхности склеивается или приклеивается к изоляционному материалу. Неправильно склеенная или отвержденная панель может расслаиваться и уменьшать ее производительность . Некоторые производители изучают способы использования цементных и жестких волокнистых изоляционных материалов.

ru.routestofinance.com

Теплоизоляционные SIP-панели

Терминология

SIP-панели. Термин произошел от английского термина «Structural Insulated Panel», который в буквальном переводе означает «структурированная изолирующая панель». На русском языке более распространён другой вариант – СИП-панель.

OSB. Это аббревиатура от английского термина «Oriented Strand Board», который переводится как «ориентированно стружечная плита». Российский термин – ОСП.

Пенополистирол. Далее по тексту под этим названием будет подразумеваться только одна модификация – ПСБ (Пенополистирол суспензионный беспрессовый) и его разновидость ПСБ-С (самозатухающий). В обычной жизни – просто пенопласт. Зарубежный аналог –  EPS (Expanded Polystyrene).

История

Появлению SIP-панелей предшествовало изобретение сэндвич-панелей. Оба материала изобретены и запатентованы в США. Там же и применены впервые.

Этапы создания:

  • 1935-1947 годы – появление разнообразных вариаций сэндвич-панелей.
  • 1951 год – германский химический концерн BASF изобрел пенополистирол.
  • 1952 год – Элден Б. Доу (Alden B. Dow) изобретает сэндвич-панель из пары листов фанеры и прослойки пенополистирола.
  • 1959 год – Koppers Company строит завод строительных панелей, за основу берется разработка Элдена Доу.
  • 1960 год – Компания Alside Home Program (AHP) разрабатывает новую технологию. Срок изготовления панелей сокращается до 20 минут.
  • 1982 год – Компания Edison произвела первую партию плит OSB. Эта дата может считаться временем рождения современной технологии SIP-панельного строительства.

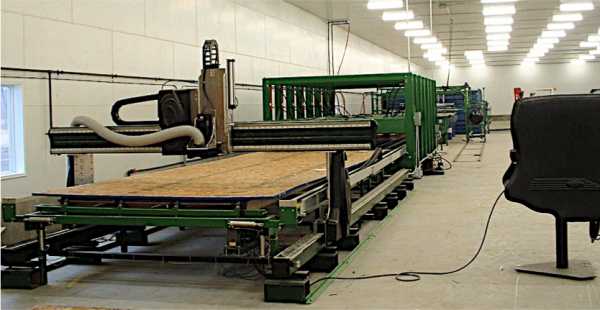

  • 1990 год – Внедрение в производство SIP-панелей систем компьютерного проектирования.

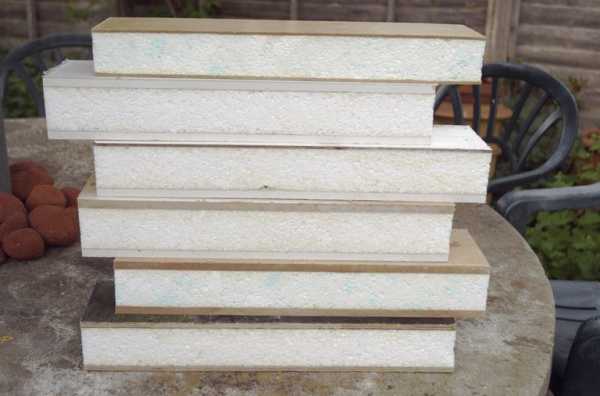

Составные части СИП-панели

Так сложилось, что в России заказчики и подрядчики под словами SIP-панели подразумевают один вариант – монолитную плиту, склеенную из двух листов ОСП и пенополистирола.

OSB

Классификация плит ОСП определяется европейским стандартом EN-300 OSB 2006:

  • OSB-1 – используется в условиях пониженной влажности.
  • OSB-2 – для изготовлении несущих конструкций в сухих помещениях.
  • OSB-3 – несущие конструкции в условиях повышенной влажности.
  • OSB-4 – изготовление конструкций, несущих значительную механическую нагрузку в условиях повышенной влажности.

При производстве СИП-панелей используется OSB-3. Производство ОСП требует больших финансовых вложений, поэтому большая часть плит импортные.

Основные производители панелей на российском рынке:

В 2012 году начато производство ОСП-плит в России на Нововятском комбинате (Киров) и в г. Костерево Владимирской области. В 2013 – в Калевале (Карелия).

Стандарты

Говорить об американских и канадских плитах ОСП-3 можно только в том случае если они прошли европейскую сертификацию. Американские стандарты отличаются от европейских существенно. Категории OSB-3 в них нет. Отличаются и стандартные размеры.

В Европе OSB производят из ели и сосны, в Америке в основном из осины.

Показатели Европейский стандарт Американский стандарт
Размеры 2500×1250 мм 2440×1220 мм
Коэффициент разбухания, % менее 15 менее 30
Плотность, кг/м³ 620-650 590-600
Влагостойкость Повышенная Обычная
Применяемый клей Основа – меламин и формальдегид Основа – фенол и формальдегид

Маркировка

Серьезные производители продукции  маркируют каждый лист. Добросовестные производители SIP-панелей эту маркировку выставляют напоказ. Способы маркировки могут быть разными, но быть она должна. На фото плиты ОСП европейского, американского и российского производителей.

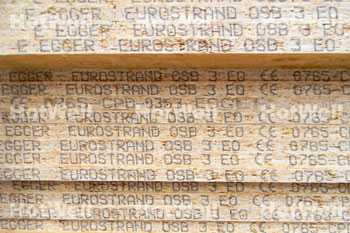

Рис. 1. OSB-3 EGGER E0, Германия. Фото с сайта www.hotwell.ru.

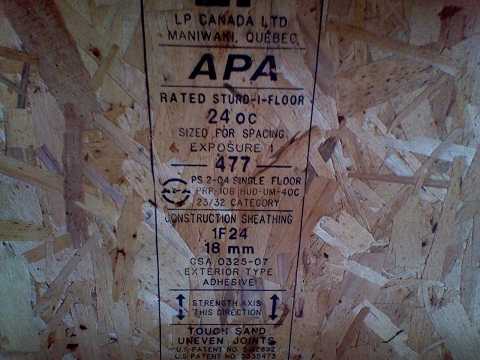

Рис. 2. Канадская OSB. Фото с сайта domkarkasny.ru.

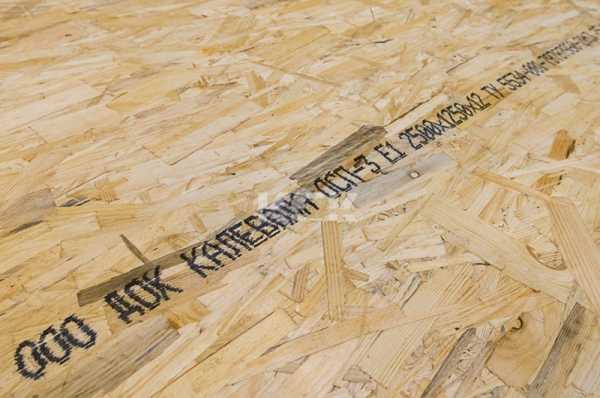

Рис. 3. Kalevala OSB-3 E1, Россия. Фото с сайта www.askrov.ru.

Пенополистирол

80% всех утепленных фасадов Германии, а это около полумиллиона кв. метров (по информации Института физики строительных технологий Фраунгофера, г. Хольцкирхен) утеплены пенополистиролом.

Для производства СИП-панелей используется пенополистирол марки не ниже 25. Требования к материалу описаны в ГОСТ-15588-86. Документом определяется плотность ПСБ-25 от 15 до 25 кг/м3. Диапазон, указанный в ГОСТе, позволяет производителям придерживаться минимальных значений.

Технические характеристики ПСБ-25 и ПСБ-С-25 одинаковы. Но самозатухающий пенополистирол (ПСБ-С) предпочтительнее. Еще лучше полистирол фасадный ПСБ-С-Ф.

Оценить качество утеплителя визуально сложно, хотя для опытного строителя это не проблема. Видны рыхлость и неоднородность гранул.

Есть нерешенный вопрос о цельности утеплителя в панелях большого размера. С одной стороны массив пенополистирола должен быть цельным. С другой стороны такие технологические линии – редкость. Большие панели делают, но информации о внутренней начинке нет.

В отличие от производства плит OSB,  изготовление пенополистирольного  утеплителя  больших финансовых вложений не требует.

При выборе производителя панелей SIP стоит руководствоваться здравым смыслом. Если на плитах OSB стоит маркировка серьезной фирмы, то внутри скорее всего будет пенопласт хорошего производства. Ценовая составляющая утеплителя в панелях SIP  очень не значительна.

Технология изготовления

Изготовить в «гаражных» условиях СИП-панели возможно, но нельзя создать производство, способное конкурировать с заводами.

Рис. 4. Изготовление СИП-панелей собственными руками. Фото с сайта dinastiya.nethouse.ru.

Наращивание объемов непременно влечет за собой потерю качества. Гаражное производство не может конкурировать с производителями, которые покупают комплектующие без посредников и по оптовой цене.

Рис. 5. Линия по производству СИП-панелей. Фото с сайта www.sipstech.com.

Список производителей SIP-панелей можно посмотреть на этой странице. Список производителей оборудования для производства SIP-панелей — на этой странице.

Размеры панелей

Стандартно для производства СИП-панелей используется OSB толщиной 12 мм. Толщина панелей будет суммой толщин плит и утеплителя. Распространенные размеры толщины – 124 мм, 174 мм, 224 мм.

Типовые размеры привязаны к размерности листов ОСП (OSB):

  • 2,80×1,25 м
  • 2,50×1,25 м

В настоящее время технология строительства из СИП-панелей в России связана с малоэтажным строительством. Мировая практика намного шире. Панели SIP стали намного больше и без строительной техники уже не обойтись.

Рис. 6. Подъем СИП-панели спецтехникой. Фото с сайта www.enercept.com.

Рис. 7. Подъем СИП-панели спецтехникой. Фото с сайта blogspot.com.

Рис. 7. Подъем СИП-панели спецтехникой. Фото с сайта blogspot.com.

Плиты ОСП торговой марки EUROSTRAND®OSB, выпускаемые EGGER OSB имеют максимальные ширину 2820 мм и длину 6300 мм.

Разновидности технологий

В настоящее время львиная доля рынка – это SIP-панели, основа которых – плиты OSB-3 и пенополистирол. Но есть и разновидности.

Материалом утеплителя может быть:

  • пенополистирол
  • пенополиуретан
  • плиты на основе минваты или стекловаты
  • пенополиизоцианурат

Поверхностные материалы:

  • плиты OSB
  • фанера
  • цементно-волокнистые плиты
  • металл
  • магнезит

Достоинства SIP-панелей

Малая теплопроводность

По данным американской компании Oak Ridge National Laboratory. Здания из SIP-панелей в 3,5 дюйма (8,89 см) с внутренним слоем EPS (ПСБ) по теплоизоляции лучше каркасных строений с шестидюймовым (15,24 см) утеплителем из минваты.

Действующий СНиП 23-02-2003 «Тепловая защита зданий» не позволяет считать  правильным ни один из способов строительства домов без утеплителя. Если следовать этим нормам, стены из дерева должны быть толщиной в полметра. Из кирпича – в  полтора метра.

Материал стены  Коэффициент теплопроводности, l, Вт/(м * °С) Требуемая толщина, метры
Пенополистирол 0,039 0,12
Минеральная вата 0,041 0,13
Железобетон 1,7 5,33
Кладка из силикатного полнотелого кирпича 0,76 2,38
Кладка из дырчатого кирпича 0,5 1,57
Клееный деревянный брус 0,16 0,5
Керамзитобетон 0,47 1,48
Газосиликат 0,15 0,47
Пенобетон 0,3 0,94
Шлакобетон 0,6 1,88

Прочность

Главное доказательство теории – практика. В жизни это тайфуны, землетрясения, снегопады и другие беды. Продажи домов из SIP-панелей в США всегда резко возрастали после ураганов. То же самое происходило после землетрясений в Японии. Снегопады в Скалистых горах изменили представление о нагрузке на конструкции из SIP-панелей. Она в три раза превысила проектную. Не было даже растрескивания плит гипсокартона внутри зданий.

Скорость строительства

Сравнивать строительство из панелей SIP с другими технологиями плохо. Плохо для других технологий. Ни одна из них не может похвастаться сроками возведения в 5-7 дней. Есть исключение – модульное строительство, но оно имеет свою специфику. Всегда размеры модуля делаются с учетом правил движения автотранспорта. Говоря обычным языком, не больше морского контейнера.

По сравнению со строительством традиционных каркасных домов, панельное строительство позволяет сэкономить до шести недель. Сравнивать эту технологию  с требующими годовой усадки деревянными домами смысла нет. То же самое можно сказать и о каменных домах.

Сроки монтажа дома из SIP-панелей – несколько дней. Если погодные условия не экстремальны, работы по монтажу производить можно. Моросящий дождик не помеха.

Квалификация монтажников на сборке дома может быть минимальной. Достаточно одного грамотного работника – бригадира.

Экономичность

Разумеется, основной критерий при выборе домов из SIP-панелей – экономия финансов. Данная технология гарантирует:

  • Значительное снижение расходов на отопление и кондиционирование.
  • Невысокую цену строительства.
  • Экономию  расходов на транспортную и подъемную технику за счет быстрых сроков строительства. То же самое можно сказать о фонде оплаты рабочим.
  • Небольшой вес дома позволяет уменьшить стоимость фундамента. Его характеристики будут определяться в основном строением грунта, а не весом здания.

В российских условиях главным выигрышем остается энергосбережение. Впрочем, в европейских условиях тоже.

Универсальность

SIP-панели используются не только для возведения стен. Из них можно построить весь дом. Можно применить их для пола, межэтажных перекрытий, внутренних перегородок и кровли. Технология монтажа практически та же, что и для стен.

Рис. 8. Соединение СИП-панелей при возведении крыши. Фото с сайта www.enercept.com.

В России дома с деревянным каркасом часто называют канадскими. Вероятно, из-за того, что российский СНиП 31-105-2002 «Проектирование и строительство энергоэффективных одноквартирных жилых домов с деревянным каркасом» взял за основу свод Национальных норм по жилищному строительству Канады.

Технология строительства (видео)



Отличия американского и российского вариантов

  1. Российские строители, как правило, привязываются к длине стандартных листов OSB – 250, 280 и редко 300 сантиметров.
  2. На североамериканском рынке выбор размеров СИП-панелей  гораздо больше. Часто они таковы, что без подъемной техники обойтись нельзя.
  3. Россияне используют технологии с максимальной жесткостью конструкции. Для соединения СИП-панелей применяется брус. Это следствие недоверия российским производителям пиломатериалов. Отечественные изготовители такие параметры, как влажность древесины, не соблюдают. Лучше подстраховаться.
  4. Американские строители соединяют СИП-панели через вставки OSB или через детали из СИП-панелей меньшего размера.

Американская практика соединения сип-панелей





Изготовление панелей с толщиной на 24 мм меньше стандартной в массовом производстве не выгодно и в России не прижилось.

Споры о тепловом мостике

На стыке разных материалов теплопроводный мостик или мостик холода существует всегда. Его наличие не существенно. Существенны показатели теплопотерь. Еще более важно сравнение с другими технологиями.

Рис. 9. Тепловой мостик различных материалов. Фото с сайта www.epsbuildings.com.

На графике провалы соответствуют:

  • Синий цвет. Каркасный дом с толщиной стены 4 дюйма.
  • Красный – толщина 6 дюймов.
  • Зеленый – панели СИП.

Стоит обратить внимание на вертикальную шкалу. Разбег между минимумом и максимумом – несколько процентов. Нижняя шкала показывает, где находится мостик холода. Провал – на стыке панелей OSB.

По оценкам американских исследователей дома по SIP-технологии в собранном виде отличаются от заявленных параметров на 3-4 процента. Отклонение именно за счет мостиков холода.

В доме из СИП-панелей с использованием бруса (соединитель панелей) тепловой мостик будет такой же, как в каркаснике. У одинаковых материалов – одинаковая теплопроводность.

Соединение СИП-панелей по американскому варианту монолитно. Никаких мостиков холода не будет или существующие приборы его не определят.

Рис. 10. Соединение 2-х SIP-панелей. Фото с сайта shmz.org.

Перспективы

Всегда домостроение было консервативной отраслью, но в России оно стало законсервированным. Нынче приходится наверстывать упущенное, но и технологии не стоят на месте.

В мире давно существует понятие – пассивный дом. Критериии такого строительства – 15 кВтчас/м2 в год. Т.е. для дома площадью 100 кв. метров в год потребуется извне 1500 киловатт энергии. Определение «извне» существенно. В данном случае речь идет не только о строительных материалах. Пассивный дом – это наличие солнечных панелей, теплового насоса, ветрогенератора и системы рекуперации воздуха.

Строительство домов в средней полосе России по традиционной технологии в настоящее время подразумевает расход энергии не менее 200 кВтчас/м2 в год. Это прошлый век.

Дома из СИП-панелей – это уже не будущее, но большой шаг в этом направлении.

www.sipoved.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
