Изоляция для труб высокотемпературная – Высокотемпературная изоляция труб

Содержание

Минераловатная тепло изоляция. Цилиндры, маты, плиты, отводы, тройники кашированные и без фольги.

Минералловатная изоляция из базальтовых волокон применяется для изоляции трубопроводов и иных коммуникаций, требующих тепло-термо изоляцию с температурой применения от – 150 С до + 550 С. Пиковая температура применения достигает до 1 000 С, температура распада волокна базальта 1 500 С, степень горючести НГ/Г1 (не горючие, при нагревании не выделяют вредных веществ).

Трубная изоляция минералловатная, применяется при теплоизоляции стальных, пластиковых, полипропиленовых труб систем отопления, водоснабжения, канализации, вентиляции и т.д. Базальтовая теплоизоляция для труб , в отличие от известных производителей теплоизоляции, выпускается с тепловыми замками, которые позволяют сократить теплопотери на трубопроводах и арматуре.

Утеплитель для труб (скорлупа минералловатная на прямые участки и на отвод) имеет аналогичные технические показатели с цилиндрами теплоизоляционными из базальтовой ваты таких производителей как:

Rockwool ( Роквул ), Paroc ( Парок ), Технониколь.

В специальном разделе мы сравнили основные показатели цилиндров из Минваты с цилиндрами «Rockwool» «Paroc».

Теплоизоляция из минеральной ваты. Сравнительная таблица теплоизоляционных материалов.

Наименование показателя	Цилиндры Минвата	Цилиндры PAROC	Цилиндры Rockwool 100
Плотность кг/м3
Теплопроводность, Вт/м*К:
λ10	0,033	0,034	0,035
λ25	0,036		0,036
λ50		0,037
λ100		0,042
λ125	0,039		0,048
λ150		0,049
λ300	0,082	0,049	0,087
Максимальная температура на поверхности изолируемых объектов:	650/250(с фольгой)
Технология изготовления:	вырезная	навивная	навивная
Тепловой замок на монтажном стыке	есть	нет(прямой разрез)	нет(прямой разрез)
Выпускаемые размеры	18-533 мм	12-273 мм	12-273 мм
Горючесть	НГ/Г1	НГ/Г1	НГ/Г1

Производство негорючей минераловатной и высокотемпературной теплоизоляции находится в Санкт-Петербурге, что делает поставку продукции в Северо-Западный Регион более быстрой и доступной и утепление труб произойдёт вовремя.

Основная область применения базальтовой огнеупорной изоляции:

— утепление труб отопления и оборудования внутри и снаружи зданий,
— изоляция тепловых пунктов ( ИТП ) и котельных,
— теплоизоляция тепловых сетей,
— тепловая изоляция труб водоснабжения и канализации,
— теплоизоляция дымовых труб и газоходов
— огнезащита стальных и пластиковых трубопроводов.

Цилиндр теплоизоляционный огнеупорный имеет:

Высокие тепло-звукоизоляционные свойства;
Устойчивость к воздействию растворителей, кислот, масел ;
Сохраняющие теплоизолирующие свойства при высоких и низких температурах ;

Физико механические показатели минваты

Теплопроводность, Вт/(м*К), не более, при температуре:
283 К ( 10 С )	0,035
298 ( 25 С )	0,037
Плотность, кг/м3	90
Прочность на сжатие при 10% деформации, кПа	15
Прочность на отрыв слоев, кПа, не менее	7
Водопоглощение при частичном погружении, %, по массе, не более	1.0
Содержание органических веществ, %, по массе, не более	3,5
Влажность, %, по массе, не более	0,5
Водостойкость, рН, не более	4
Средний диаметр волокна, мкм	4,5-6
Содержание не волокнистых включений, % по массе, не более	4,5
Модуль кислотности, не менее	2
Горючесть кашированные / не кашированные	Г1/НГ

Размеры:
Длина: 1000 мм
Внутренний диаметр: от 10 мм

Толщина: 20-200 мм
Плотность: 50-150 кг/м3 .
Теплопроводность Λ Вт/(м*К), не более: Λ25 = 0,034

Упаковка: картонные коробки 500 мм х 600 мм х 1050 мм

Для более качественной негорючей изоляции трубопроводов рекомендуется использовать фасонные части ( отводы, тройники, переходы) из базальтовой ваты. Утепление трубопровода с помощью фасонных частей из минеральной ваты, изготовленных в заводских условиях, позволяет сократить сроки монтажных работ на объекте в 20 раз , а так же придать трубопроводам аккуратный вид. Отводы, тройники и переходы из минеральной ваты могут быть с покрытием из алюминиевой фольги / кашированные и без нее.

Срок службы теплоизоляции Минвата более 50 Лет, при условии соблюдения требований к установке теплоизоляции из базальта. Теплоизоляция кашированная минераловатная, имеет все необходимые сертификаты и паспорта качества. Все изделия из базальтовой ваты на основе минеральной ваты, Безопасны и могут применяться в жилых помещениях без вреда для здоровья человека!

Широкий сортамент поставляемых нами изоляционных материалов позволяет выбрать из нашего каталога и купить по конкурентной цене в короткий срок высокотемпературная теплоизоляция, негорючая изоляция, гибкая изоляция, гидроизоляция, антикоррозийная защита, скорлупы ППУ и т.д..

Плиты минераловатные ( базальтовые ) кашированные алюминиевой фольгой применяются для изоляции дымоходов, плоских поверхностей технологического оборудования, резервуаров, вентиляционных коробов и систем кондиционирования. Высокотемпературная не горючая изоляция минвата является отличной альтернативой для теплоизоляции трубопроводов, котельных систем, паропроводов. Теплоизоляция на основе минеральной ваты, поставляемая компанией ООО СИС, имеет отличные физико-химические свойства, простотой монтаж и экономичность.

Стандартный размер кашированной минераловатной плиты, А1000 х

Б 600х В 20-200 где В толщина плиты. Плотность плиты 90 кг/м³ ± 5 кг/м³. Что позволяет применять её во многих отраслях Российской Федерации и при частном строительстве.

Плиты, изготавливаемые компанией, имеют сбалансированную теплопроводность 0,035Вт/(м*К), Прочность на сжатие при 10% деформации — кПа 15, что позволяет сохранять свои свойства даже при вертикальном монтаже плиты. Отсутствуют такие «болезни» плит из базальтовой ваты как «усадка» и деформация во время монтажа и эксплуатации.

Высокотемпературную негорючую минераловатную теплоизоляцию кашированную и изоляцию без покрытия широко применяют для утепления и изоляции теплообменных пунктов, котельных и других конструкций с плоской или овальной поверхностью, при строительстве бань и саун. Для изоляции печей отопления, топочных, потолков, стен и других сильно нагревающихся поверхностей.

Вместе с изоляционными материалами минвата (минеральная вата) покупают трубы стальные и трубы полимерные, трубы в изоляции, фасонные части труб, опоры трубопровода, трубопроводную арматуру, кожухи защитные стальные. Полный перечень изоляционных материалов вы можете выбрать и заказать из нашего каталога.

Компания ООО “Системы инженерного снабжения” поставляет по конкурентной цене и в короткий срок изготовления минераловатную базальтовую теплоизоляцию высокого качества цилиндры в комплекте с фасонными частями (отводы, тройники, переходы), плитами и матами, лентами и скотчем, кожухами защитными стальными. По желанию заказчика наша компания доставит в минимальные сроки и по низкой цене кашированую изоляцию минвата по Санкт-Петербургу, Ленинградской области или в любую точку России. При необходимости на нашем складе можно осуществить сборку и упаковку материалов изоляции и комплектующих.

Скачать прайс-лист на кашированые теплоизоляционные материалы изоляции труб, отводов, тройников и плит базальтовой минеральной ваты или узнать цену изоляционных материалов из минеральной ваты можно на нашем сайте ООО СИС в разделе ПРАЙС-ЛИСТ.

sis-truba.ru

Теплоизоляция для паропроводов

ТД Северная Пальмира – официальный дилер Paroc в России.

Главная » Продукция Paroc » Техническая изоляция » Теплоизоляция для паропроводов

Высокотемпературная теплоизоляция Paroc: 640-680⁰C
применяемые материалы:
Paroc Pro Section 100
Paroc Pro Section 140
Paroc Pro Section 140 Clad (t⁰ на поверхности покрытия не более 80⁰С)
Paroc Pro Wired Mat 100
Paroc Pro Wired Mat 100 Al1
Paroc Pro Wired Mat 130

Тепловая изоляция для паропровода. Что выбрать?

В наш век космических технологий существует много видов различной теплоизоляции для решения конкретных задач:

– пенополиуретановая (ППУ) изоляция
– изоляция из пеностекла

– каучуковая теплоизоляция
– изоляция из стекловолокна
– из шпательного волокна
– кремнеземная
– асбестовая
– МКР
– алюмосиликатная
– из керамического волокна
– изоляция AROGEL и Pyrogel, которая изначально была изобретена для космической отрасли, а теперь успешно используется для решения сложных задач в нефтяной промышленности
– изоляция из базальтовой ваты и пр.

Что нужно знать о паропроводах высокого давления (высокотемпературные паропроводы 540-560⁰C)

Кроме напряжений, возникающих в паропроводах при прогреве, пусках и остановах, появляются дополнительные напряжения из-за неравномерности температуры по толщине их стенки. При слишком быстром прогреве температурные напряжения в стенках паропровода могут быть велики и служить причиной появления больших пластических деформаций. После определенного количества пусков – остановов возможно также разрушение металла вследствие малоцикловой усталости. В связи с этим «Правилами технической эксплуатации» особо оговаривается то, что во время прогрева главных паропроводов , имеющих давление пара 9 МПа и выше, а также паропроводов промежуточного перегрева должны строго соблюдаться установленные скорости изменения температуры металла и контролироваться тепловые расширения.

В значительной степени напряжения стенок паропровода зависят от состояния теплоизоляции! При отсутствии изоляции на каком либо участке паропровода в его стенке возникают большие температурные напряжения. Кроме того, неудовлетворительное состояние теплоизоляции резко увеличивает потери теплоты в окружающую среду и создает опасность для обслуживающего персонала, так как могут быть оголены значительные участки паропроводов , имеющих высокую температуру. Поэтому эксплуатация паропроводов с нарушенной теплоизоляцией не разрешается. Оголенные участки паропровода до начала эксплуатации закрывают сухим изоляционным материалом. Исправность изоляции проверяют при периодических осмотрах.

Какими основными критериями следует руководствоваться выбирая теплоизоляцию для паропроводов?

Правильно выбрать теплоизоляцию очень важно, т.к. в процессе эксплуатации техническая изоляция изменяет свои свойства, как правило, в сторону снижения термического сопротивления, в результате чего возрастают как теплопотери, так и температура на поверхности установок. Прежде всего, это относится к ТИ оборудования и паропроводов высокого давления именно поэтому в данных случаях необходимо применить специализированную теплоизоляцию.

Качество теплоизоляции связано не только с предельными нормами теплопотерь, но и с расходом и стоимостью примененных материалов. Фактические теплопотери могут отличаться от проектных вследствие низкого качества исполнения теплоизоляционных работ и сложности учета фактических условий внешней теплоотдачи.

!!! Решения с правильными изоляционными и покровными материалами работают на протяжении всего срока службы оборудования без дополнительных ремонтов и обслуживания. Продукты Paroc долговечны, удобны в монтаже и способны выдерживать пиковые температуры при этом сохраняя все свои технические характеристики.

КЛЮЧЕВЫЕ ОСОБЕННОСТИ МАТЕРИАЛОВ PAROC

Пожаробезопасный негорючий материал
Простой и быстрый монтаж
Высокая максимальная рабочая температура
Геометрически стабильные материалы
Нет необходимости в опорных конструкциях для покровного слоя
Отличное термическое сопротивление
Хорошие коэффициенты теплопроводности, так же на высоких температурах
Снижение уровня шума
Коррозионностойкий материал (малое содержание хлоридов снижает риск коррозии)
Каменная вата впитывает крайне малое количество влаги
Наличие сегментов с таким же коэффициентом тепловроводности как и у цилиндров
Наличие материалов высокой плотности до 140 кг/м3 для очень высоких температур
Широкий выбор типоразмеров
Экологическая безопасность теплоизоляции Парок

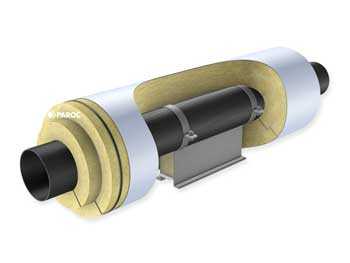

Для надежной теплоизоляции паропровода Парок рекомендует:

Трубы газотурбинных установок работают при высоких температурах до 600°C, в силу чего для их теплоизоляции требуется применение эффективных многослойных конструкций. Из-за высоких рабочих температур и вибраций к качеству монтажа изоляции и покрытия предъявляются особые требования.

Для теплоизоляции трубопроводов, работающих в условиях очень высоких температур, компания Paroc рекомендует применение трубных секций с многослойной изоляцией из материалов высокой плотности 140 кг/м³.

При использовании в конструкции PAROC Pro Lock 140 достаточно одного слоя изоляции для обеспечения функционального и экономически эффективного решения.

Компания Paroc предлагает следующие решения для труб для передачи перегретого пара и труб газотурбинных установок:

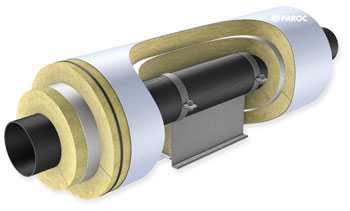

– Если толщина изоляции меньше 160 мм, рекомендуется использовать конструкции PAROC Pro Lock/Pro Section 140 в один слой

– Если толщина изоляции больше 160 мм, рекомендуется укладывать трубные секции PAROC Pro Section 140 в два слоя.

Толщина теплоизоляции менее 160мм Применение Paroc Pro Lock 140 в 1 слой	Толщина теплоизоляции более 160мм Применение Paroc Pro Section 140 в 2 слоя

Снижение шума высокоскоростных паропроводов или паропроводов высокого давления

Если трубопроводы используются для передачи высокоскоростного воздушного потока или пара высокого давления, их следует оборудовать шумопонижающей изоляцией. Значительно снижение наиболее вредного низкочастотного шума может быть достигнуто благодаря применению многослойной изоляции из материалов высокой плотности. Трубные секции с изоляцией из базальтовой ваты PAROC высокой плотности являются эффективным решением для снижения шума в системах трубопроводов. Для их монтажа на горизонтальных трубопроводах не требуется установка какой-либо дополнительной несущей конструкции, что во многих случаях приводит к ухудшению тепловой или звукоизоляции.

Для улучшения шумопонижающих характеристик многослойной изоляции компания Paroc рекомендует применение тяжелого покрытия, например стального, между слоями базальтовой ваты или на верхней поверхности изоляционной конструкции.

Для снижения шума в технологических трубопроводах рекомендуется использовать трубные секции типа PAROC Pro Section 140

Для улучшения шумопонижающих характеристик следует проложить тяжелое покрытие между слоями базальтовой ваты.

Применение цилиндров Paroc для паропроводов острого пара – это самый быстрый, надежный и низкий по трудозатратам способ теплоизоляции. Но Вы так же можете применить и продукты из серии Wired Mat.

РЕМОНТ ТЕПЛОИЗОЛЯЦИИ ПАРОПРОВОДОВ ВЫСОКОГО ДАВЛЕНИЯ, ВЫБОР ТЕПЛОИЗОЛЯЦИИ

Материалы Paroc для технической теплоизоляции находятся в линейке Premium и стоят дороже конкурентных продуктов, но окупают себя в среднем за полгода эксплуатации. Материалы Парок имеют самый долгий срок службы и непревзойденную стойкость к термическим ударам, прекрасно работают на высоких

www.parocrussia.ru

Высокотемпературный изоляционный материал для трубопроводов K-Flex

Описание:
НИЗКАЯ ТЕПЛОПРОВОДНОСТЬ

Материалы K-FLEX имеют высокую пористость в сочетании с небольшим размером ячеек и оптимальным объемным весом, что позволяет сократить кондуктивную, радиационную и конвективную составляющие эффективной теплопроводности материала.

Поэтому изделия характеризуются низким значением коэффициента теплопроводности.

НИЗКАЯ ПАРОПРОНИЦАЕМОСТЬ

Материалы K-FLEX имеют структуру с закрытыми ячейками и поэтому обладают высоким сопротивлением диффузии парообразной и капельной влаги.

Увлажнение теплоизоляционных материалов приводит к увеличению их теплопроводности и возможному разрушению при циклическом воздействии знакопеременных температур.

Материалы K-FLEX, характеризующиеся высоким диффузионным сопротивлением, в процессе эксплуатации в пределах срока службы конструкции не увлажняются и не накапливают влагу, поэтому их теплозащитные свойства практически не изменяются.

Коэффициент паропроницаемости изделий имеет тот же порядок, что и коэффициент паропроницаемости материалов, используемых в качестве пароизоляционного слоя в конструкциях тепловой изоляции.

ВЫСОКАЯ ТЕХНОЛОГИЧНОСТЬ МОНТАЖА

Обычно теплоизоляционная система должна состоять из теплоизоляционного и покровного слоев и элементов крепления.

В случае низкотемпературного применения необходимо также использовать пароизоляционный и защитный слои.

Так как изделия K-FLEX имеют чрезвычайно низкую паропроницаемость, то в конструкциях тепловой изоляции на их основе не требуется устройства пароизоляционного слоя.

А при внутреннем применении изделий K-FLEX покровный слой не устанавливается. Такое упрощение теплоизоляционных конструкций приводит к сокращению количества монтажных операций и, как следствие, сокращению времени и стоимости монтажа.
Обладая высокой гибкостью и имея широкий ассортимент готовых форм в виде трубок, углов, тройников, материалы K-FLEX имеют неоспоримые преимущества в части технологичности монтажа.

Превосходная адгезия K-FLEX, в том числе и к различным поверхностям, обеспечивает простоту монтажа без использования сложных и трудоемких элементов крепления.

Это позволяет с минимальными затратами устанавливать изделия в труднодоступных местах и на сложных поверхностях.

ДИАПАЗОН РАБОЧИХ ТЕМПЕРАТУР

Материалы K-FLEX в зависимости от марки могут использоваться для тепловой изоляции поверхностей с температурами от -200 до +150 оС.

Минимальная рабочая температура подтверждена конструкционными испытаниями в LNE (Франция) и ОАО «КРИОГЕНМАШ» (Россия).

Максимальная рабочая температура подтверждена сертификационными испытаниями по методике ТУ 2535-001-75218577-05.

ДОЛГОВЕЧНОСТЬ

Критерием долговечности служит продолжительность эксплуатационного периода, в течение которого тепловой поток не превышает нормативного значения.

Научные исследования, проведенные в НИИМосстрой по методике ВНИИСтройполимер, подтвердили, что срок службы изделий из вспененного каучука (эластомера) при тепловом старении составляет 20 лет.

ПОЖАРНАЯ БЕЗОПАСНОСТЬ

При изготовлении материалов K-FLEX применяется целый комплекс огне гасящих добавок.

Поэтому готовые изделия не поддерживают самостоятельного горения и не распространяют пламени по поверхности, а также характеризуются низкой токсичностью продуктов горения и низким дымообразованием, что позволяет использовать их на объектах с повышенными требованиями к пожарной безопасности.

САНИТАРНАЯ БЕЗОПАСНОСТЬ

При эксплуатации материалы K-FLEX не выделяют в окружающую среду пыль и волокна, а также вредные и неприятно пахнущие вещества, что позволяет применять их на объектах с повышенными санитарно-гигиеническими требованиями: пищевое производство, медицинские центры.

Теплоизоляционные материалы K-FLEX изготавливаются из композиции на основе бутадиен-нитрилакрилового каучука с различными добавками путем экструзии с последующей вулканизацией и вспениванием.

КОРРОЗИЙНАЯ БЕЗОПАСНОСТЬ
Как известно, коррозия оборудования связана с абсорбирующими свойствами изоляции в диапазоне температур, создающим условия для проникновения в изоляцию влаги и паров, а также с агрессивными веществами, входящими в состав изоляционного материала.

В результате соли, различные химические вещества и водяной пар не впитываются изоляцией и не попадают на металлическую поверхность.

Материалы K-FLEX имеют высокое диффузионное сопротивление и нейтральный показатель кислотности, не подвергаются увлажнению в процессе эксплуатации, тем самым исключая процесс коррозии.

ЭКОЛОГИЧЕСКАЯ БЕЗОПАСНОСТЬ

Материалы K-FLEX не содержат галогенизированных и фторированных углеводородов (CFC и HCFC), сводя к нулю вероятность вредного воздействия на озоновый слой

neftegaz.ru

Трубная хладостойкая и термостойкая изоляция на основе каучука для труб малого диаметра

Трубная каучуковая термостойкая и хладостойкая теплоизоляция Термофол серии ВК-Т

ЗАКАЗ ПРОДУКЦИИ    О стоимости заказа Вам сообщит Ваш менеджер
                                       по телефону (495)921-45-20,
                                       либо по почте [email protected]

Самой современной изоляцией – долговечной, с расширенным температурным диапазоном эксплуатации, с минимальной паропроницаемостью, пожарной, коррозионной, санитарной и экологической безопасностью, является техническая теплоизоляция на основе вспененного каучука.

Теплоизоляция из этого материала выдерживает критические температуры от -200°С до +180°С (кратковременно) и не меняет своих свойств.

Изначально заложенные свойства гарантируют материалам на основе каучука K-FLEX длительный срок службы и неизменяемость технических характеристик с течением времени.

Применение материалов K-FLEX при производстве теплоизоляции Термофол серии ВК помогает добиться прекрасных результатов – значительно снизить энергетические затраты и получить значительную экономическую выгоду.

сертификат >>>

Ассортимент трубной изоляции ТЕРМОФОЛ

ТЕРМОФОЛ ВКФТ-Т – трубная изоляция на основе вспененного каучука с лицевым отражающим покрытием из алюминиевой фольги, армированной стеклосеткой.

ТЕРМОФОЛ ВКСА-Т – трубная изоляция на основе вспененного каучука с лицевым отражающим покрытием из алюминиевой фольги, армированной стеклотканью.

ТЕРМОФОЛ серии ВК-Т УСТАНАВЛИВАЕТСЯ НА:					Внутренний диаметр изоляции
Медную трубу		Стальную трубу
Дюймы	Условный проход, мм	Дюймы	Условный проход, мм	Внешний диаметр, мм
5/8	10	¼	8	13,5	15
¾	15	3/8	10	17,2	18
7/8	20	½	15	21,3	22
1		¾	20	26,9	25
1 1/8		¾	20	26,9	28
				30	30
1 3/8	32	1	25	33,7	35
1 5/8	40	1 ¼	32	42,4	42
		1 ½	40	48,3	48
2 1/8	50			54	54
2 3/8		2	50	60,3	60
2 7/8	65	2 ½	65	76,1	76
3 ½	80	3	80	88,9	89
4 1/8	100			108	110
4 1/2	100	4	100	114,3	114
	125			133	133
5 1/2		5	125	139,7	140
				160	160

Монтаж теплоизоляции в соответствии с инструкцией >>>

Подбор толщины теплоизоляции в соответствии с инструкцией >>>
