Изоляция скорлупа для труб – выбор материала, размеры, монтаж и способы применения

описание утеплителя и правила его применения

Скорлупа из пенопласта обладает хорошими эксплуатационными качествами и небольшой ценой

Заниматься утеплением труб нужно на этапе прокладки системы водоснабжения и канализации к дому. Если отказаться от теплоизоляции, возникнет вероятность промерзания жидкости в трубопроводе, что обернется неприятностью – выходом из строя системы отвода стоков.

Содержание статьи

Выбор утеплителя

Утепление канализации и водопровода проводится для того, чтобы системы не замерзли при отрицательных температурах в холодное время года. В коттедже или на даче эту работу можно сделать своими руками, так как объем работ небольшой. Утеплять нужно те элементы, которые находятся на улице или проходят через неотапливаемые помещения в доме.

Особое внимание следует уделить участкам, где трубы выходят из здания, соединяются с насосами или другими приспособлениями.

Перед утеплением нужно изучить основные характеристики материала. Помимо низкой теплопроводности, он должен плохо поглощать влагу и быть невосприимчивым к различным химическим и биологическим воздействиям.

Скорлупа из пенопласта хорошо подходит для утепления труб на даче

Требования к утеплителям:

• Негорючесть;
• Простой монтаж;
• Долгий срок эксплуатации;
• Возможность вторичного использования;
• Приемлемая цена.

Защитить элементы от замерзания можно, проложив трубопровод на большой глубине – ниже уровня промерзания почвы. Однако этот способ имеет существенные недостатки: огромный объем земляных работ, который выполнить без применения спецтехники довольно проблематично, и сложность выполнения ремонтных работ в случае возникновения неполадок системы. Поэтому рациональнее использовать утеплители.

Виды материалов для утепления

Каждый материал, который используется для утепления, имеет свои положительные и отрицательные характеристики. Исходя из этого владелец сам решает, что использовать на своем участке.

Нужно помнить о том, что теплоизоляцию на основе целлюлозы не рекомендуется использовать, – основа разрушается от влаги и теряет свои свойства.

Правильно утепленные элементы не будут промерзать даже при сильных холодах или если находятся над уровнем земли.

Покупая скорлупу из пенопласта, следует проверить ее на наличие повреждений

Самые популярные материалы:

• Стекловата. Имеет низкую плотность и хорошие теплоизоляционные свойства. При намокании теряет их, поэтому требует дополнительной внешней изоляции рубероидом или другим материалом, что приводит к дополнительным тратам.
• Базальтовое волокно. Современный качественный, но дорогостоящий материал, который выпускается в виде цилиндров. Утеплитель прост в монтаже.
• Пенополиуретан. Выпускается в виде скорлупы, не боится влаги и имеет высокую теплоизоляцию. Удобно монтировать, процесс утепления занимает немного времени.
• Пеноизол. Имеет высокую эффективность. Для монтажа требуется специальное оборудование, так как пеноизол выпускается в жидком виде.
• Вспененный полиэтилен. Выпускается в виде труб с разным диаметром. Монтаж производится через специальный разрез, который после окончания работы нужно заклеить скотчем.

Скорлупа 110 мм

Для труб канализации диаметром 100 мм эффективнее всего использовать скорлупу. Ее можно монтировать своими руками, для этого не требуется устанавливать специальные лотки и короба.

Как утеплять:

1. Для начала нужно выбрать материал для утепления и рассчитать его необходимое количество. Для скорлупы это, как правило, протяженность элементов, которые нуждаются в теплоизоляции.
2. Если выбор пал на скорлупу, еще следует учесть диаметр трубы. Обычно, если он составляет 100 мм, подбирается утеплитель 110 мм.
3. Монтаж очень простой. Две части надеваются с нахлестом в 10-20 см на канализационную трубу.
4. Стыки между частями утеплителя фиксируются скотчем.

Все фасонные изделия – тройники, колена и прочие элементы – также нуждаются в качественном утеплении. Для этого можно использовать фасонные скорлупы или вырезать ножовкой специальную форму.

Скорлупа из пенопласта легко одевается на трубу

Для изоляции можно использовать фольгу или любой другой материал.

Выбирая в магазине утеплитель, можно попросить его образец, чтобы удостовериться в его качестве. Он не должен деформироваться при растягивании. Если при поднесении его к включенной лампе он просвечивает, значит, качество теплоизоляции заставляет желать лучшего.

Основные преимущества

Трубы, которые изолированы скорлупой из пенополистирола, защищены от коррозии, при этом увеличивается срок эксплуатации системы. При повреждениях оболочки или в случае аварии утеплитель легко снимается, а по завершению ремонтных работ снова устанавливается на прежнее место.

Материал также может использоваться и для изоляции труб отопительной системы, которые выдерживают высокие температуры от 85 градусов.

Среди преимуществ скорлупы из пенопласта стоит отметить небольшую цену

Плюсы пенопластовой скорлупы:

• Долговечность. Материал используется в качестве теплоизоляции. При правильном монтаже и использовании срок эксплуатации может достигать 40 лет без потери своих основных качеств.
• При необходимости ее можно снять с труб и использовать для повторной изоляции.
• Обеспечивает высокую тепло- и звукоизоляцию.
• Защищает трубы от внешнего воздействия влаги, предотвращает коррозию;
• Работать с материалом безопасно, не нужно использовать средства защиты, как при работе с минватой;
• Изоляция не занимает много времени и усилий, так как монтаж проводится очень легко;
• Имеет небольшой вес и не оказывает нагрузку на трубопровод.

К недостаткам можно отнести сложность монтажа на поворотах трубы и изменение ее диаметра – в отличие от рулонных утеплителей, пенополистирол не поддается деформации. Также могут возникнуть сложности с утеплением трубы, которая проходит через стену.

Сфера применения пенопластовых утеплителей довольно обширна – для изоляции труб канализации и водоснабжения, газопроводов, теплоснабжения.

В зависимости от места установки утеплителя можно выбрать покрытие, которое предотвращает попадание влаги, солнечных лучей и защищает материал от механических повреждений.

Скорлупа из пенопласта может выдержать более 1000 циклов похолоданий, при этом не теряя своих защитных свойств. Правильно выбранный утеплитель, его качественный монтаж на трубы водоснабжения или канализации продлят срок эксплуатации системы. Выполнить работу по защите трубопровода можно самостоятельно, без привлечения к делу специалистов.

kanaliza.ru

Скорлупа для теплоизоляции труб: виды материалов

При прокладке совершенно любого трубопровода необходимо учитывать то, насколько хорошей будет его теплоизоляция. Особенно это относится к тем участкам системы, которые проходят на открытом воздухе или под землей. Если эта работа не будет осуществляться, то можно ожидать того, что в холодное время года трубы будут просто замерзать, а соответственно применять их по прямому назначению будет невозможно.

Для повышения теплоизоляционных характеристик трубопроводов используются различные методы, предполагающие применять те или иные подходящие материалы. Относительно недавно очень популярной стала такая система, которая называется скорлупа, поскольку она обладает многими положительными параметрами. Для ее создания необходимо применять специальный пенополистирольный материал. С его помощью трубы полностью закрываются, а при этом получается вторая оболочка, отличающаяся великолепной устойчивостью перед различными факторами, а также не пропускающая через себя холод.

Трубное утепление скорлупа

Основные параметры использования скорлупы для теплоизоляции труб

Cкорлупа для теплоизоляции труб

Наиболее популярными материалами для утепления трубопроводов считаются:

•  стекловата;
•  пенополистирол;
•  базальтовый утеплитель.

Однако когда появился метод скорлупа, остальные способы стали менее актуальными. Применяется он как в частном строительстве, так и в промышленных масштабах. Использовать уникальную технологию можно для участков трубопровода, располагающихся как под землей, так и на открытом воздухе. Однако имеется определенное условие, которое заключается в том, что скорлупа не сможет выполнять свои основные функции при температуре выше 85 градусов.

Cкорлупа для теплоизоляции трубопроводов

Характеристики

Метод обладает следующими положительными параметрами:

•  небольшая масса обеспечивает легкую перевозку материала, а также достаточно простой и быстрый монтаж;
•  коэффициент теплопроводности находится на низком уровне;
•  срок службы материала отличается долгим сроком, а при этом он не будет изменять своих параметров даже при определенном воздействии многочисленных негативных факторов;
•  коэффициент водопоглощения является низким;
•  даже биологические воздействия не будут сказываться на параметрах и внешнем виде полученного защитного теплоизоляционного слоя;
•  за счет использования уникального и высококачественного утеплителя существенно повышает срок службы самого трубопровода, а обеспечивается это тем, что трубы не подвергаются различным отрицательным воздействиям, а соответственно на них не появляется ржавчина или другие проблемы;
•  если сравнивать метод с технологией применения для утепления минеральной ваты, можно утверждать, что будет потрачено на эти цели намного меньше усилий и времени;
•  способ утепления скорлупа не предполагает необходимость тратить на утепление слишком много денежных средств, поэтому он относится к доступным и недорогим методам;
• утепление можно производить даже в том случае, если под трубами не располагаются лотки из бетона, на которые обычно укладываются плитные или иные виды утеплителей;
•  при необходимости можно легко произвести демонтаж созданного теплоизоляционного слоя, а полученные материалы могут эффективно применяться повторно.

Cкорлупа для теплоизоляции труб из пенополиуретана ппу

За счет наличия многочисленных преимуществ выбор многих компаний и частных лиц при выборе способа утепления труб падает именно на создание скорлупы.

Теплоизоляция скорлупа для труб

Как производится процесс создания скорлупы на трубах?

Формирование скорлупы на трубопроводе стало использоваться относительно недавно, а при этом первоначально этот метод применялся к канализационной системе. Однако по мере использования полученного результата многие специалисты стали замечать его неоспоримые преимущества. Именно поэтому способ на сегодняшний день является популярным, а его применение простым и быстрым за счет наличия опыта у рабочих.

Теплоизоляция труб

Применять скорлупу можно для совершенно любых труб, по которым могут проходить не только сточные воды или горячая вода, но и даже газ. За счет стойкости получаемого теплоизоляционного слоя перед различными температурами, он считается идеальным практически для любых систем или условий эксплуатации.

При создании скорлупы применяется уплотненный пенополистирол, который отличается одним важным параметром самозатуханием. Если возникает необходимость применить технологию скорлупы для труб, в которых будет протекать вода, температура которой будет больше 85 градусов, то можно между создаваемой скорлупой и трубами проложить слой из минеральной ваты. В этом случае можно будет эффективно применять уникальную и выгодную технологию не опасаясь нарушить ее параметры или того, что результат будет недолговечным.

Теплоизоляция труб скорлупа ппс

Монтаж

Сам монтаж реализуется в несколько этапов:

•  подготовка основания, которая заключается в том, что нужно на всю поверхность трубопровода нанести специальное антикоррозийное покрытие;
•  подготовка материала и инструментов, которые будут применяться в процессе работы, а здесь можно воспользоваться клеем или лентой из полиэтилена, а также проволокой или обычными хомутами
•  укладка самого утеплителя, который должен очень плотно прилегать ко всем поверхностям трубопровода, а особенно много внимания необходимо уделять стыкам, которые могут быть поперечными или продольными;
•  важно убедиться, что утеплитель не сползает, а также полностью отсутствуют его провисания, а если имеются эти проблемы, то придется дополнительно пользоваться различными креплениями, выбранными заранее;
•  полученные в системе стыки важно промазать специальным клеевым составом;
•  защита теплоизоляции от многочисленных негативных факторов.

Теплоизоляция труб скорлупами

Таким образом, технология утепления труб скорлупа считается очень эффективной, легкой в создании и недорогой. Поэтому она может применяться для многочисленных трубопроводов, а монтаж настолько прост, что может быть выполнен любым человеком при отсутствии опытов и специальных навыков.

o-trubah.com

Характеристики ППУ скорлупы для теплоизоляции труб

Теплоизоляция для труб чаще всего выполняется в виде скорлупы. Такой вид изоляции удобен в плане монтажа – так что его часто выбирают, когда требуется утепление трубопровода (независимо от того, что за среда в нем протекает).

Трубная скорлупа из ППУ

Большое значение имеет то, из какого материала выполняется скорлупа – поскольку от этого зависят показатели теплопроводности и прочие свойства изделия. Наиболее эффективной является скорлупа ППУ – выполняемая из пенополиуретана.

Cодержание статьи

Описание изделия

Пенополиуретановая изоляция такого типа представляет собой трубку, которая имеет поперечный разрез (1 или 2). Для того, чтобы выполнить утепление труб, скорлупа «раскрывается» по этому разрезу, и надевается на участок трубопровода – получается своеобразный кожух, который и защищает линию от замерзания и потери тепла.

Реже бывает, что скорлупа ППУ выполняется в виде цельной трубки, без разрезов – в этом случае ее можно надевать только при монтаже, когда трубопровод еще не собран.

Использование такой изоляции актуально для труб с любой средой – от различных химических соединений (в промышленности) до водопроводов, газопроводов, теплосетей и канализации. Она позволяет предотвратить:

1. Потери тепла протекающей внутри жидкости.
2. Воздействие на наружную поверхность труб различных негативных факторов (влажности, высокой или низкий температуры, различных соединений, УФ-излучения).
3. Контакт человека с поверхностью трубы (если внутри протекает горячая среда – может привести к ожогу).
4. Внешнее повреждение трубопровода из-за падения предметов.

Характеристики материала

ППУ (или пенополиуретан) – газонаполненная пластмасса, которая производится в жесткой, полужесткой или эластичной форме (кстати, последнюю знает каждый человек – это обычный поролон).

Фольгированная ППУ скорлупа с пазовым соединением

Он широко используется для изоляции любых конструкций – включая технические комплексы, суда, хозпостройки, жилые постройки. Среди имеющихся видов утеплителей ППУ – наиболее эффективный материал в плане теплопроводности и устойчивости к факторам окружающей среды.

Технические характеристики скорлупы из пенополиуретана следующие:

Теплопроводность, Вт/мК	0.02-0.03
Плотность, кг/м³	60-80
Водопоглощение, %	до 10
Температурный режим эксплуатации, º	-200…+200

При нормальных условиях эксплуатации скорлупа ППУ могут прослужить до 40 лет (по крайней мере так заявляют его производители).

Материал нейтрален к воздействию влаги: даже прямой контакт с водой не приведет его в негодность. Также такая теплоизоляция не привлекает животных и насекомых, на нем не развивается грибок и плесень, он не сыреет и не накапливает жидкость.

Единственный нюанс – рекомендуется избегать попадания на скорлупу прямых солнечных лучей, которые могут частично сократить срок его полноценной службы.

Использование скорлупы ППУ, благодаря устойчивости материала, одинаково актуально как для труб, прокладываемых в земле, так и для труб, которые идут по поверхности. Причем не важно, по открытому пространству, или же в помещении.

Сейчас скорлупа ППУ выпускается в обширном количестве типоразмеров. Это необходимо, поскольку размеры изоляции должны соответствовать размеру утепляемой трубы: она не должна болтаться, и при этом – должна полностью «застегиваться».

Чаще всего габаритные характеристики скорлупы ППУ находятся в следующих пределах:

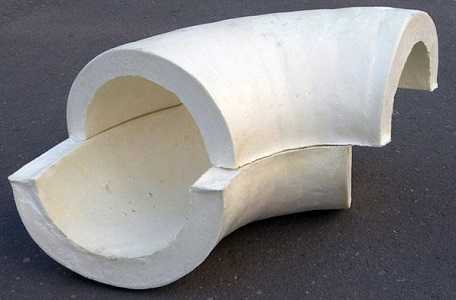

ППУ скорлупа для трубного отвода

• внутренний диаметр: 22-159 мм;
• толщина: 30-120 мм.

Длина сегмента обычно составляет 500-1000 мм. Более крупные части скорлупы ППУ могут выполняться под заказ. При необходимости утеплитель легко режется на нужные части, однако следует учитывать, что чем больше будет стыков – тем больше будет возможных мест утечек тепла.

Виды изделий

Различия могут заключаться как в параметрах (технические характеристики зависимы еще и от толщины скорлупы), так и в форме изоляции. Помимо прямых участков, трубный утеплитель из пенополиуретана может выпускаться и для отводов, и даже для задвижек.

Дополнительно поверхность скорлупы ППУ может защищаться с помощью наружного кожуха. Это может быть пластиковая оболочка, оцинкованная сталь или фольгированная лента.

Двухсегментная теплоизоляция может иметь как гладкие края продольного и поперечного разреза (те, которые соединяются между собой), так и края с пазами. Соединение второго типа (с пазами) – более надежное и крепкое.

Процесс производства ППУ скорлупы (видео)

Монтаж скорлупы

Теплоизоляция монтируется несколькими способами:

1. Пазовым соединением (если имеются пазы).
2. На хомуты.
3. На проволоку.
4. На клей.

Оптимально – совмещать упомянутые выше варианты, особенно если необходимо получить максимально надежную и теплую конструкцию.

Устанавливается теплоизоляция в такой последовательности:

1. Производится замер необходимой длины изоляции.
2. По необходимости сегменты подрезаются.
3. Теплоизоляция «надевается» на трубу.
4. Пазы (если имеются) – соединяются. Если используется клей – пазы перед соединением промазываются.
5. Соседние сегменты – стыкуются между собой (таким образом, чтобы их разрезы не совпадали).
6. Используется поверхностное крепление (хомут, проволока).
7. Используется дополнительная поверхностная защита (пластиковый кожух, оцинковка, полиэтиленовая пленка).

Другие похожие статьи по теме:

trubypro.ru

инструкция, фото и видео-уроки, цена

Существуют различные утеплители, которые используются как в частном строительстве, так и среди промышленных объектов. К их числу можно приписать теплоизоляционную скорлупу из пенополистирола или пенополиуретана.

Несколько лет назад в бытовых условиях столкнуться с подобными изделиями считалось редкостью, сегодня же все повсеместно используют пенополистирольный «кожух». И это связано не с тем, что выбора у потребителей нет, а с преимуществами данного материала.

ППС утеплитель можно использовать совместно с греющим кабелем

Разнообразие утеплителя

Скорлупа – как теплоизоляция для труб используется в современном мире не так давно, раньше ее место занимали минераловатные изделия. Но благодаря современным технологиям, возможности придавать пенопласту любую форму, стало более практично использовать долговечный и легкий материал.

Так утепляли раньше, используя мягкий минераловатный материал

Стоит отметить, в первую очередь, теплоизоляционная скорлупа для труб имеет несколько вариантов внешнего вида: полуцилиндр или полуквадрат. Есть также возможность приобрести утеплитель необходимой вам формы, единственное ограничение – габариты изделия, минимальный диаметр 16 мм, максимальный 1200 мм.

Утеплитель для труб, состоящий из нескольких сегментов, удобен тем, что все работы по теплоизоляции можно осуществлять непосредственно по месту применения. Толщина материала определяется с тем, для каких целей требуется утеплить коммуникации.

К сведению! Обычно скорлупа состоит из двух элементов (двух половинок), но при желании, чтобы увеличить внутренний диаметр, можно увеличить количество сегментов. Это позволяет утеплять не только круглые труб, но и конструкции различных нестандартных форм.

Преимущества скорлупы из пенополистирола (ППС)

• Если говорить о теплопроводности, то пенополистирол выигрывает у всех современных материалов. Именно данный фактор позволяет применять утеплитель во всех строительных областях.
• Стоит отметить, что и цена ППС скорлуп гораздо ниже, чем на подобные изделия из других материалов, к примеру, из минеральной ваты.
• Пенополистирол прекрасно справляется с изоляцией трубы от влаги и других жидкообразных веществ.
• Многие считают ППС скорлупу не экологически безопасной, предпочитая выбирать минеральные материалы, но это глубокое заблуждение. Пенополистирол не подвергается гниению и распаду на мельчайшие частицы, которые могли бы выделяться и травить окружающих.
• В список преимуществ входит и тот факт, что скорлупу легко крепить своими руками. Вам не потребуется специальный инструмент или дорогостоящая строительная бригада. Все работы можно сделать в одиночку, используя лишь подручные средства.
• Рабочие температуры, при которых коммуникации будут действовать, колеблются от -160 до 90 градусов.

Примечание! На стыке материалов обязательно должна быть использована клейкая лента, надежно фиксируя торцы утеплителя и предотвращая попадание лишней влаги.

• Ну и, конечно же, долговечность, которой пенополистирол не лишен. Средняя продолжительность эксплуатационного периода материала колеблется в районе 25 лет.

Важно! Такими же характеристиками обладает и скорлупа ППУ для теплоизоляции трубопроводов. Данный материал прекрасно справляется с задачей изоляции тепла на каком-либо участке.

К недостаткам можно приписать лишь хрупкость, после механического повреждения на поверхности скорлупы останется видимый след.

Особенности монтажного процесса

• Самое главное, на что стоит обратить внимание – температура, при которой можно производить крепление скорлупы, она должна быть от – 35 до 40 градусов.
• Для фиксации полуцилиндров используются различные материалы: металлические или полимерные ленты, монтажный скотч, а также при помощи проволоки.

Специальная полимерная «застежка» надежно фиксирующая утеплитель

• Перед началом работ трубы (любую поверхность, на которую требуется закрепить скорлупу) следует обработать антикоррозийными средствами. Это поможет продлить эксплуатационный срок и утеплителя и трубопровода.
• Диаметр трубы должен совпадать с диаметром скорлупы, никаких зазоров и щелей.
• Толщина материала зависит от погодных условий в вашем регионе, стоит обратиться к СНиПу 2.04.14-88, где подробно описывается расчет теплоизоляции для трубопровода.

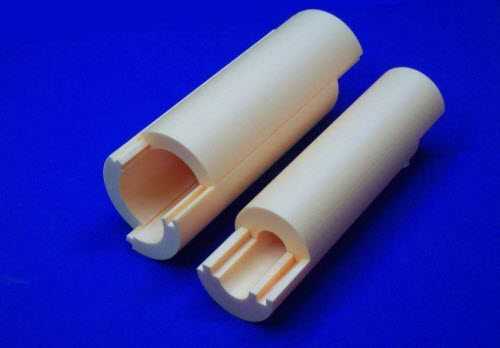

• Части скорлуп обычно стыкуются с помощью соединения «шип-паз», это позволяет исключить вероятность образования щелей. Для малых диаметров используется вид соединения «ступеньки». К примеру, теплоизоляция для труб скорлупа ППС – 110х50 мм, обладает пазовым креплением.

Данный рисунок позволяет визуально ознакомиться с процессом фиксации скорлупы

• Каждая скорлупа одевается на трубу с небольшим смещением на 50-100 мм. Это необходимо для образования перехлестов материала. В местах стыка следует закрепить все 3-4 сегмента скорлупы при помощи любого крепежного материала. Вы можете посмотреть, как это выглядит на фото, чтобы в будущем не возникало вопросов.

Небольшой сдвиг необходим для каждого сегмента скорлупы

Скорлупа для поворотных труб не только изолирует, но и придает более привлекательный внешний вид коммуникациям

Вывод

Вышеописанная инструкция рассчитана на то, чтобы вы ознакомились с данным материалом, оценили его достоинства и учли особенности монтажного процесса. Если вам что-то непонятно или возникли сомнения, в представленном видео в этой статье вы найдете дополнительную информацию по данной теме (узнайте также как утеплить водопроводную трубу).
