Изоляция стен от печи – Как изолировать деревянную стену от стальной печи?

Содержание

Стенка за печью в деревянном доме

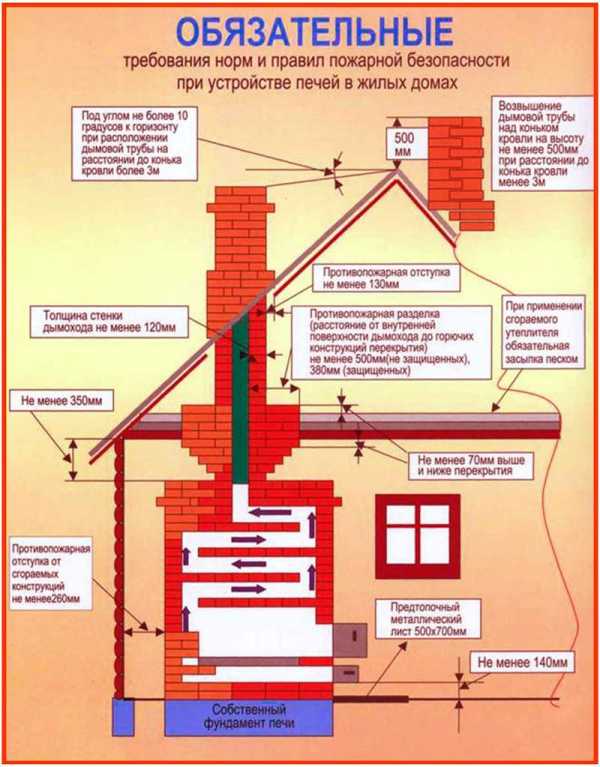

Качество кирпичной кладки прямо влияет на пожарную безопасность печи в процессе её эксплуатации. Если работа выполнена с низким качеством, то печь просядет на достаточно большую высоту, что приведёт ко множественным возникновениям сколов, трещин и выкрашиванию раствора из кладочных швов. Огонь и горячие газы, попадающие через них в помещение, могут явиться причиной возгорания. Существенно повышается вероятность возникновения пожара и в тех случаях, когда несвоевременно убирается сажа из дымовых каналов, либо нарушаются правила выполнения топки печи.

Элементы конструкции помещения, в котором выложена печь, в тех случаях, когда они изготовлены из дерева или иных горючих материалов, размещаются на определённом расстоянии от печи. При этом минимальное значение указанного расстояния задаётся соответствующими нормативными документами. Если существуют причины, препятствующие соблюдению данного расстояния, то выполняются следующие требования. Все элементы конструкции помещения, которые находятся к стенкам печи ближе, чем требуется правилами пожарной безопасности, изолируются специальными материалами (асбестовые листы, либо листы технического войлока, предварительно вымоченные в глиняном растворе).

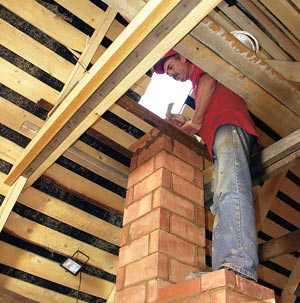

В тех местах, где дымоход отопительного устройства проходит через межэтажные перекрытия или кровлю, выполняется специальная разделка (распушка).

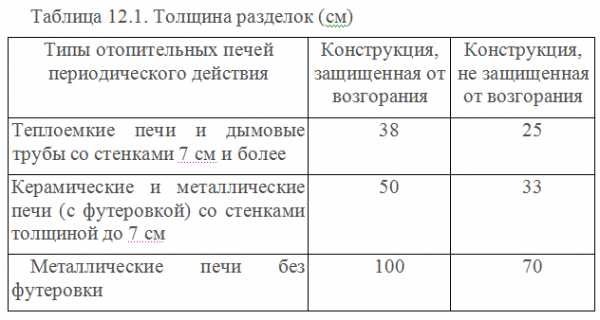

Нормативы толщины кладки в зависимости от расстояния «дым – сгораемое основание» приведены в таблице 1.

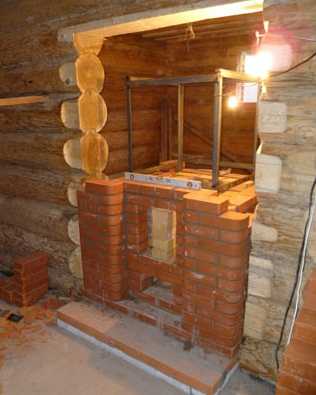

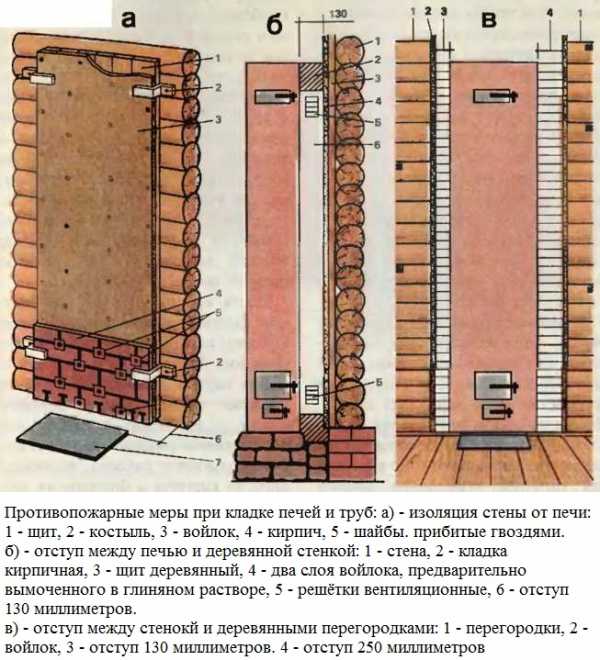

Если согласно проекту печь будет выкладываться между горючими деревянными перегородками (межкомнатными стенами), то минимальное расстояние от них до стенки печи должно составлять 130 миллиметров. Дополнительно необходимо изолировать стену со стороны разделки. Между перегородкой и «дымом» минимальное разрешённое расстояние 250 миллиметров. В тех случаях, когда отсутствует возможность выполнения качественной теплоизоляции, это расстояние

увеличивают до 380 миллиметров. Как один из возможных вариантов может рассматриваться ситуация, когда с боковых сторон отступы от печи до стен закрываются кирпичной кладкой.

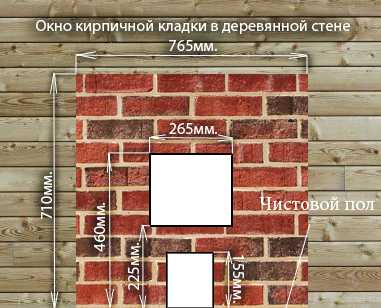

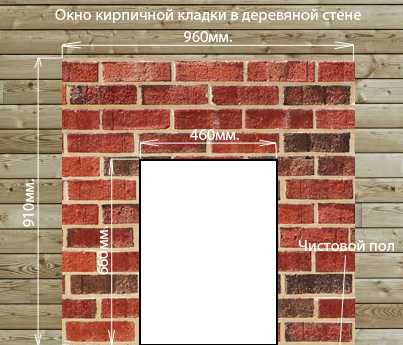

В данном случае стенка, выполненная из дерева, закрывается кирпичной стенкой, выложенной в ¼ кирпича по войлоку, пропитанному предварительно, глиняным раствором (так называемая «холодная четверть»). Между стенками печи и холодной четвертью снизу и сверху выполняются отверстия с вентиляционными решётками, обеспечивающими циркуляцию воздуха в этом пространственном объёме. Требуемая высота и ширина выступов холодной четверти должна превышать 250 миллиметров.

Не забудьте, что выполнять вертикальную перевязку «холодной четверти» с кладкой самой печи или трубы категорически запрещено. Зольник печи не должен соединяться с подпольем. Находящиеся над местом установки печи потолки из дерева изолируются двойным слоем технического войлока, вымоченного предварительно в глиняном растворе. Возможен вариант нанесения на войлок штукатурки с последующим обиванием этого места кровельным железом. При этом зона такой изоляции должна

минимум на 150 миллиметров выходить за внешние габариты печи со всех четырёх сторон. Полы из горючих материалов перед топливником также подлежат обязательной изоляции, которая, чаще всего, выполняется из двойного слоя технического войлока, вымоченного в растворе глины и затем обшитого листом кровельного железа. Стандартный размер листа 500*700. Находящийся возле печи плинтус обивается жестью, либо накрывается ей.

Выполняя разделку необходимо учитывать множество дополнительных факторов: осадка печи, трубы, самого здания. При этом следует помнить, что каменные и деревянные конструкции дают разную усадку. Если первые демонстрируют пренебрежимо малые значения, то деревянных конструкции могут проседать до 150 миллиметров. Стены могут немного подниматься при выполнении работ по их конопачиванию. При просадке стен, соответственно, проседают и опирающиеся на них перекрытия. Это может привести к появлению трещин, и как следствие, к возникновению пожара. В тех случаях, когда ожидаемая просадка стен может превысить осадку труб (как насадных, так и коренных), разделку делают с таким расчётом, чтобы она имела свободный ход внутрь помещения. Если трубы или печь демонстрируют осадку, величина которой превышает расчётную осадку перекрытия и стен, выполнять распушку следует с запасом вверх (в сторону чердачного помещения).

Чердаки при строительстве весьма часто засыпают лёгкими материалами, обладающими низкой теплопроводностью, которые достаточно горючи (сено, сухие листья, опилки, торф и т.п.). Сверху всё это закрывается шлаком, землёй или песком. Толщина верхнего слоя должна быть не менее 20 миллиметров. В подобных случаях разделку следует поднять выше слоя засыпки минимум на 70 миллиметров, а по её периметру выполнить засыпку из негорючих материалов, толщина которой должна быть 100 и более миллиметров. Расстояние от деревянной обрешётки (стропил) до наружной поверхности кирпичной трубы должно составлять не менее 130 миллиметров. А между трубой и горючей кровлей – 260 миллиметров. Остающиеся промежутки следует перекрыть листами кровельного железа или асбоцемента.

Печи и трубы следует периодически осматривать с целью обнаружения возможных появившихся дефектов и оперативно устранять последние.

fireplace.su

Изоляция стен в бане от печки

Защита стен бани от жара печи: правила устройства защитных экранов и обшивок

Во время растопки бани поверхность печи разогревается до 300-400°C. При этом она начинает излучать ИК-лучи и сама становится источником нагрева. Идущий жар распределяется по всему помещению парной, но в первую очередь он попадает на стены, примыкающие к печи. Если стены деревянные, то под воздействием высоких температур начинается их обугливание. А там уже и до пожара рукой подать! Единственный по-настоящему эффективный способ изоляции деревянных стен от жара – создание в бане защитных экранов и обшивок из негорючих материалов.

Когда вообще необходима защита?

Необходимость в установке защитных обшивок и экранов возникает не всегда. Если между печкой и ближайшей возгораемой поверхностью соблюдается пожаробезопасное расстояние, дополнительная защита не нужна. На этом расстоянии ИК-лучи рассеиваются, ослабевают и то их количество, которое получает деревянная стена, уже не может привести к ее повреждению.

Считается, что безопасное расстояние от стены до кирпичной печи (кладка в четверть кирпича) составляет не менее 0,32 м, от стены до металлической печи (не футерованной) – не менее 1 м. Для металлической печи, футерованной изнутри кирпичом или шамотом, расстояние уменьшается до 0,7 м.

Таким образом, соблюдение противопожарных расстояний более возможно в больших банях, где вопрос экономии пространства не актуален. В семейных парилках, где на счету каждый сантиметр пространства, установка печи в 0,3-1 м от ближайших стен нецелесообразна. В этом случае установленные по нормам безопасн

superbany.ru

Изоляция деревянной стены от печи камина. Как изолировать деревянную стену от стальной печи? Когда это требуется

Здравствуйте. Мы планируем в каркасном доме установить угловой камин с закрытой топкой. На этапе стр-ва дома для камина нам сделали отдельно стоящий фундамент 1м х1м, кот. находится на расст. 5 см от каждой из стен угла. Вопрос: нам нужно возводить новые стены в углу, чтобы они стояли на фундаменте для топки? Обязательно ли стена прислонениякамина и сам камин должны быть на едином основании? Или можно (с учетом правил пожаробезопасности) сделать отделку стен угла, кот. стоят на перекрытиях пола 1 го этажа, а камин с топкой поставить на свой фундамент. Затем облицовку камина и возд. короб прислонять к этим стенам.

Здравствуйте.

Вы совершенно правы, от стального или чугунного камина до стены каркасного дома (позволим себе предположить, что каркас деревянный) должно соблюдаться безопасное противопожарное расстояние. Однако СНиП не содержит прямых указаний на минимальные расстояния до сгораемых конструкций для современных заводских каминных топок. Наиболее близкое по конструкции отопительное оборудование - металлические печи для бани без футеровки. Для них прописано расстояние в 1 м до стен из сгораемых материалов. Если стену облицевать асбокартоном и поверх него расположить металлический лист, расстояние можно уменьшить до 380 мм. При установке на расстоянии 50 мм (это зазор между стеной и фундаментом вашего камина, на котором разместится кладка) кирпичной защитной стеночки толщиной 65 мм (полнотелый кирпич, уложенный на ребро), расстояние от края стальной печки до сгораемой стены можно уменьшить до 140 мм, то есть расстояние между камином и кирпичом - 20 мм.

Но конструкция камина не идентична стальной печи, поэтому перечисленные требования не в полной мере подходят для стальных и чугунных каминных топок. Рекомендуем при установке камина полагаться на рекомендации производителя, которые в обязательном порядке содержатся в инструкции по установке и эксплуатации. Если вы решите выполнить облицовку камина в виде закрытого короба, советуем закрепить на стене каркас из стальных профилей для гипсокартона, заполнить промежутки между профилями минеральной ватой толщиной 50 мм и зашить каркас сверху гипсоволокнистыми либо стекломагнезитовыми листами в два слоя. Другой вариант - защитить стену двумя слоями ГВЛ, а поверх них - фольгированными плитами из базальтовой ваты толщиной 50 мм, наклеив их на гипсоволокнистые плиты с помощью полимерцементного состава. Отражающий слой должен быть ориентирован в сторону камина. При такой конструкции большинство производителей разрешают устанавливать камин в 10 см от стены (не от утеплителя, а именно от стены), но, повторимся, в каждом конкретном случае необходимо внимательно изучить инструкцию. Противопожарная облицовка должна быть выполнена на всю высоту стены и ширину короба, желательно защитить (только утеплитель) все стены короба изнутри.

Инструкция к любой модели заводской каминной топки должна содержать подобную схему либо описание мер противопожарной безопасности. Указанное расстояние в 10 см при условии защиты сгораемой стены от перегрева рекомендуется большинством производителей, но могут быть исключения в большую сторону для мощных топок

Не меньшее внимание рекомендуем уделить защите от температурных воздействий потолка каркасного дома. Внутри короба на расстоянии не менее 30 см от потолка рекомендуется установить защитный экран, можно использовать конструкцию, как для стен: стальной каркас, утепление минватой, зашивка ГВЛ или СМЛ. Помимо этого, поверхность потолка тоже должна быть термоизолирована.

Правильная противопожарная защита короба топки камина (сам короб ещё не готов). Стены облицевали двумя слоями ГВЛ, поверх плит - фольгированная базальтовая вата. Обратите внимание на защиту потолка, она двойная, изолирован сам потолок и установлен дополнительный экран ниже

Для закрытого короба камина обязательной является его вентиляция. В нижней и верхней его части должны располагаться решётки суммарной площадью не менее 0,15 м2 как для низа, так и для верха. Верхнюю вентрешётку размещают ниже защитного экрана. Над ней, в зоне между экраном и потолком, также следует вставить решётки суммарной площадью не менее 0,02 м2. Можно устанавливать вентиляционные решётки на противоположных боковых поверхностях короба, а лучше - на всех трёх гранях, таким образом их у вас будет шесть или девять.

Если вы решите делать короб камина не из лёгких конструкций, а выложить его из кирпича либо стеновых блоков, в качестве решёток можно использовать керамические трубы, главное, чтобы рекомендуемое сечение было соблюдено

Не забудьте, что проход дымовой трубы через сгораемое перекрытие и кровлю также должны отвечать требованиям противопожарной безопасности. Если есть возможность подключить

stroykes.ru

Защита стен в бане от печки



Защищаем банные стены от печного жара

Деревянная баня относится категории помещений с повышенной опасностью возгорания. Во время работы печи, излучаемый ею жар распространяется, в первую очередь, на вблизи расположенные стены. Если они построены из дерева, то может начаться обугливание. А там и до пожара недалеко. Поэтому при обустройстве бани следует продумать, как лучше защитить деревянную стену от металлической печки. Такие меры обязательны, если расстояния между печкой и стеной не соответствуют требованиям СНиП III-Г.11.62 в отношении пожарной безопасности. Нормами предусмотрено, что безопасным является расстояние:

  • для металлических печей, защищенных теплостойким, огнезащитным, пожаробезопасным покрытием и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 700 мм;
  • для металлических печей, не имеющих теплостойкие, огнезащитные, пожаробезопасные покрытия и стен, защищенных 25 мм известково-гипсовой штукатуркой – не меньше, чем 1000 мм.

Зачастую в домашних банях выдержать эти расстояния не позволяют габариты парной, но зазоры можно сократить. В этом случае необходимо организовать защиту деревянной стены от железной печки.

Способы защиты деревянных стен от жара

Обезопасить стены от мощного инфракрасного излучения банной печи можно такими способами:

  • Установка защитных экранов вокруг печи.
  • Обшивка деревянных стен негорючими материалами.

Рассмотрим подробнее оба варианта.

Защитные экраны

Защита стен деревянной бани от жара печи при помощи экранов может осуществляться двумя способами:

  1. Использованием металлических экранов заводского изготовления. Изделия могут быть стальными или чугунными. Устанавливаются вокруг печки на расстоянии – 50 мм от ее стенок. Зависимо от места расположения печи, экраны приобретаются фронтальные или боковые. Некоторые производители выпускают металлические печки, оборудованные такой защитой. Обычно она выполняется в виде дополнительного кожуха. Данный способ позволяет сократить норматив пожаробезопасного расстояния от стены до 500 мм. Устанавливаются экраны очень просто. Они снабжены ножками, которые крепятся к поверхности пола болтами.

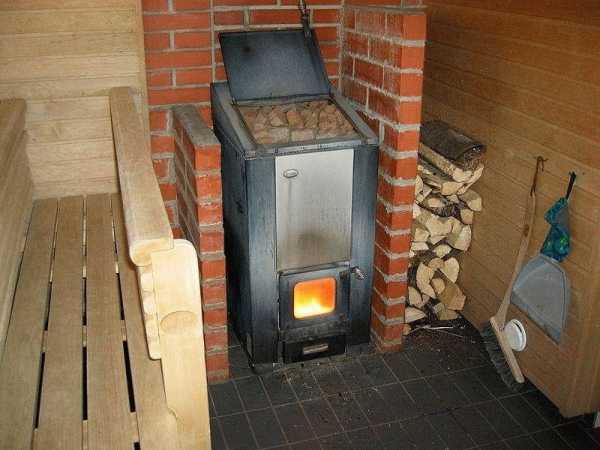

  2. Возведением экранов из кирпича. Как и в случае с металлом, защита стен от жара может выполняться облицовкой печки огнеупорным кирпичом или строительством стенки между печью и стеной. В обоих вариантах используется кладка из шамотного кирпича на огнеупорном растворе. Для хорошего эффекта рекомендуется создавать стенку в полкирпича. Защита не должна быть сплошной, в нижней части необходимо предусмотреть небольшие отверстия для циркуляции воздуха между стеной бани и печью. Экран должен быть выше печки на 200 мм или больше, хоть до потолка. Кроме того, защитная оболочка из кирпича не ставится прямо на пол. Для нее обязательно следует предусмотреть фундамент.

Кирпичная кладка защитного экрана ничем не отличается от обычной. Сначала следует вывести углы, контролируя вертикальность стенки отвесом, а горизонтальность рядов уровнем. Кирпичи укладываются вразбежку. Для большей прочности через ряд в кладочный раствор утапливают армирующую сетку.

Зазор между экраном и металлическими поверхностями печи должен составлять от 30 до 100 мм. Кирпичная защита получается надежной, но не привлекательной. Чтобы придать поверхностям интересный внешний вид, ее можно облицевать термостойкими отделочными материалами.

Защитная облицовка стен

Чем можно защитить стену от нагрева печи? Для этого применяют особые обшивки, которые состоят из теплоизоляционного и негорючего облицовочного материала. Один из способов предполагает комплект, состоящий из термостойкого утеплителя и металлического листа. Такую обшивку называют светоотражающей. На деревянную поверхность стены крепят пароизоляционную мембрану, а поверх ее теплоизоляцию. В качестве утеплителя используется каменная вата, асбестоволокнистые плиты, базальтовый картон, листы минерита или любой другой негорючий теплоизолятор. При выборе материала важно обращать внимание не только на его стойкость к возгоранию, но также к влаге.

Для отражающего слоя лучше всего подходит нержавеющая сталь. Оцинкованную использовать не рекомендуется, так как при высоких температурах есть опасность выделения вредных веществ. Стальной лист необходимо тщательно отшлифовать и отполировать. Сделать поверхность зеркальной. Она будет отражать тепловые лучи от дерева, тем самым защищать стену парилки от печки. Крепление утеплителя с отражателем к стене удобно выполнять с применением керамических втулок. Они не греются и помогут создать вентиляционный зазор между стеной и утеплителем.

Стальной нержавеющий лист безусловно хорошая защита стен от банной печки, но особой красоты помещению он не придаст. Если баня отделана дорогими материалами и обставлена изысканной мебелью, то такой способ вряд ли понравится ее владельцу. В таком случае тепловую изоляцию лучше замаскировать термостойкими керамическими плитками. Облицовку поверхностей стен вблизи печки выполняют:

  • изразцами, это тисненная керамика, часто изготавливается вручную;
  • клинкерными изделиями, отделка ими по внешнему виду схожа с кирпичной кладкой;
  • керамогранитом, он обладает высокой прочностью и устойчивостью к высоким температурам;
  • талькохлоритом – это прочный натуральный камень, наделенный высокой устойчивостью к огню, воде.

По всему перечню материалов имеется большая возможность выбрать подходящую цветовую гамму, рисунки, орнаменты. Для защиты стенки от печки облицовочными плитками применяют специальный жаропрочный клей. Сама по себе плитка не может обеспечить достойную защиту дереву. Поэтому особенно важным является правильный выбор подложки под нее из огнеупорных листовых материалов, таких как минерит, стекломагний, асбоцемент.

Для заделки швов между плитками применяется жаростойкая затирка. Заполнять ею стыки удобно специальным пистолетом, а окончательное распределение затирки по швам можно выполнить специальным инструментом – расшивкой или, на крайний случай, обычной плоской отверткой.

Защита стен в бане от печки


Рассмотрены способы защиты деревянных стен бани от жара печи.

Источник: stroikadialog.ru



[content-egg module=GdeSlon template=compare]

Чем изолировать стену от печи в бане? Защитный экран своими руками

Защитные экраны для банных печей изготавливаются из различных негорючих материалов с соблюдением определенных воздушных зазоров. Также часто с целью создания эффективного теплового барьера, между стеной и металлической печкой размещается отражающий лист из полированной нержавеющей стали на определенном расстоянии от защищаемой поверхности и разогретого корпуса печи. Ещё одним распространенным вариантом теплозащиты является обустройство кирпичной стенки между печкой и горючей внешней отделкой стены, но это решение достаточно трудозатратно и требует определенных навыков.

Расстояние от печи до стены

Самый долговечный и надёжный барьер, предотвращающий чрезмерное нагревание поверхности стены от жара печи — это воздушное пространство между ними. При соблюдении всех расстояний, установленных стандартными нормативными документами, можно быть на 100% уверенным, что опасаться нагрева стен от корпуса печки нет никаких причин.

Согласно нормативам, взятым из СНиП 2.04.05-91, расстояния от печи до ничем не защищенной стены, имеющей предел огнестойкости REI 60, должно составлять не менее 500 мм (на схеме А), то есть полметра. Если установить на стену плотный лист негорючего материала (минерит или стекломагнезит) и дополнительно закрепить на нём отражающий слой нержавеющей стали, то данное стандартное расстояние уменьшается до 380 мм (на схеме В).

Также регламентируются размеры частей конструкции защитного экрана, которые выступают за габариты печи (на схеме С). Это расстояние следует закладывать при расчете материала на величину не менее 150 мм. Что касается расстояния от дверцы топки до стены, находящейся напротив неё, то оно не может быть менее 1250 мм (на схеме F).

Разумеется, это не оправдание для нарушения стандартов пожаробезопасности, установленных специальными ответственными органами, основанных на экспериментальных научных исследованиях. В то же время, производители финских печей в технологических документах к своей продукции указывают другие цифры для безопасного размещения своих металлических печек в стенах парилки. Так, например, при обустройстве защитного экрана допустимое расстояние до стены составляет всего 250 мм.

Технология изготовления защитного экрана

Основой для создания теплового барьера является листовой негорючий материал. В качестве такого материала используются стекломагнезитовые (СМЛ) или минеритовые плиты. Их монтаж выполняется через втулку, на деревянный каркас или непосредственно на поверхность стены. Наиболее безопасный способ установки данного защитного слоя — монтаж на саморезы через специальную металлическую или керамическую втулку длиной от 3 см. Пример расположения теплового барьера с иллюстрацией внешнего вида втулки на изображении ниже.

Далее рассмотрим схему очень эффективного двухслойного защитного экрана с применением различных огнеупорных технологий.

Тут можно видеть по сути два защитных экрана. Ближний к стене изготовлен из плит огнестойкого гипсокартона ГКЛО, установленных на металлические профили. Дополнительный отражающий слой выполнен из фольги, закрепленной непосредственно на стену. Поверх гипсокартона выполнен монтаж плит минерита на саморезы через 3-см керамогранитную втулку. Теплозащитные плиты отделаны плиткой, которая укладывается на термостойкий клей.

Теперь приведем примеры более простых, но хорошо зарекомендовавших себя способов создания теплового барьера. Для начала разберемся, как делается перегородка в парилке, в которую выходит топочное окно печи.

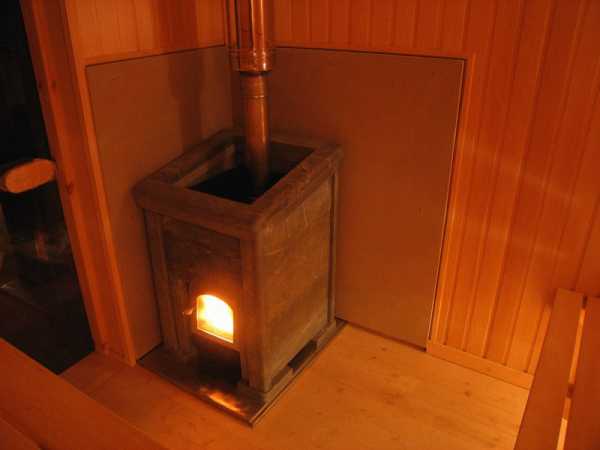

Эта конструкция изготовлена из стекломагниевого листа (СМЛ) толщиной 10 мм, который крепится на металлокаркасе с базальтовым утеплителем внутри.

Стены возле печи также защищены слоем стекломагнезита на металлических профилях, отделанного керамогранитной плиткой на термостойком клее.

Минимальное расстояние от такого экрана до печи должно составлять 10-12 см. Очень важно использовать качественный 10-мм стекломагнезитовый лист СМЛ Премиум, а не Стандарт. По характеристикам эти два типа материала заметно отличаются. Также важно учитывать, что при изготовлении термобарьера оптимально выполнять монтаж прослойки из негорючего материала в два слоя.

Организовывая защиту стен, нельзя забывать про правильную изоляцию пола

Под печкой обязательно нужно как минимум разместить стекломпагниевую плиту и отражающий металлический лист.

Наиболее распространённый вариант теплозащиты для стен — монтаж стекломагнезита на металлокаркас с отделкой кремогранитной плиткой.

Обязательно следует брать либо жаростойкую мастику для кладки плитки, либо термостойки клей и использовать СМЛ плиты только класса Премиум или Люкс.

Ещё похожая технология без использования каркаса — стекломагниевый лист крепился непосредственно на фольгированную пароизоляцию стен.

На следующих фото хорошо видно, как защищена стена в месте выхода топочного окна.

Вокруг выполнен монтаж СМЛ, а свободное пространство в последствии заполнено огнеупорной базальтовой ватой толщиной 3 см. В зазорах телескопа отверткой всё уплотняется асбестовым шнуром, смоченным в воде.

Выбирая конструкцию защитного экрана всегда в первую очередь смотрите на тип вашей печи и температуру, до которой она прогревается. Если у вас серьёзная габаритная печка с большим количеством камней, которую нужно 2-3 часа топить, прежде чем заходить в парилку, то лучше всего использовать надежный двухслойный теплобарьер, установленный на саморезы через керамические втулки. Также имеет значение соблюдение правильной технологии протопки печи, чтобы металл в топке не нагревался до свечения, так как это приведет к более раннему износу печи и превышению паспортных температур нагрева корпуса.

Защитный экран для банной печи своими руками


Чем изолировать стену от печи в бане? Защитный экран для банной печи своими руками – технология изготовления конструкции защитного экрана.

Источник: banyagid.com



[content-egg module=GdeSlon template=compare]

Как защитить стены от печки в бане

Баня – это место, где люди предпочитают погреться, а чтобы довести это помещения до нужной температуры, топят печь, разогревая ее до высоких температур. А как же деревянные стены, которые непосредственно возле самой печки, задайтесь вопросом. Очень просто, им не повредят такие нагревы, и не грозит им возгорания, если правильно и своевременно защитить стены.

Бывает, нет необходимости устанавливать защиту от нагрева. Не надо устанавливать дополнительную защиту, в том случае, если расстояние от печи до стенки пожаробезопасное (от 1м). Если печь железная, расстояние между ними должно быть один метр. На таком промежутке инфракрасные лучи намного слабее, чем когда печь стоит возле возгораемой поверхности. Если же печь из железа футерована внутри шамотом или кирпичом, то расстояние 7 см, а если из кирпича (в четверть кирпича), то промежуток не должен быть меньше, чем 32 см. Думаю, не многие делаю печь на один метр от стены, у многих бани малогабаритные. Поэтому и сейчас при отделке парилки актуальна тема защита стен от печки в бане, и будем рассматривать, какие есть способы защиты.

Металлический экран

Он работает как щит, закрывает бока печи, применяют его для железных печей.

Самые используемые экраны для защиты – это чугунные и стальные листы. Устанавливают их непосредственно по кругу печи, с зазором от 1-го до 5-ти сантиметров от стенки с топливником. Некоторые железные печи производят уже с экраном. Он снижают температуру металлических деталей, до 80°С-100°С. И расстояния от топливника уменьшится примерно на 50-55см. Защита легко устанавливается, она включает в себя ножки и щиты, щиты же прикрепляются болтами к полу.

Экран из кирпичной кладки

Закроет все стороны металлической печи, тогда она оказывается в кожухе, а кирпичи составляют ей обшивку. Можно сделать вторую стену из кирпича, возле деревянной стены, которая будет находиться возле печки. Эта кладка делается из огнеупорного кирпича, и промазывают слои раствором из цемента и глины. Специалисты советуют кладку из кирпича делать в половину кирпича (в 12 см), допускается и в четверть кирпича (в 6 см.). Стоит учесть, что при такой кладке, теплоизоляция будет сокращена почти в половину.

Снизу щита надо оставить щель, для того чтобы воздух проникал между кладкой и печкой. Кладку из кирпича можно сделать до потолка, но это необязательно, главное, чтобы она была на 20-ть сантиметров длиннее от верхней поверхности печи. Кирпичную кладку вокруг печки делают не вплотную, надо оставить промежуток от пяти, до пятнадцати сантиметров. Это же расстояния оставляем от кирпичей до стены (от 5-ти, до 15-ти см.).

Хорошая светоотражающая обшивка защитит стены от печки в вашей бане. Состоит такая обшивка из теплоизоляции, не поддающей возгоранию и листов из металла. На поверхность (стену) приделывают теплоизоляцию, а на нее лист из нержавеющей стали, оцинкованное железо не следует применять, при высоких температурах оно выпускает в воздух опасные для здоровья вещества.

Лист железа надо как следует отполировать, ведь отражающая поверхность, с легкостью отразит тепловые лучи, тем самым защитит дерево.

Также закрепить под нержавеющий лист можно: базальтовую вату и картон (базальтовый), листы асбеста и минерит. Эти материалы, огнестойкие, очень прочные, долгожители. Не будем рассматривать подробно состава этих материалов, они, конечно же, все разные по составу, но у них есть одинаковые качества, такие как: высокая теплоизоляция, не вредены для здоровья, огнеупорные, прочные и долгожители.

Обшивка и ее облицовка

Обшивка отлично борется с возгоранием, но, а как же внешний вид, как же отделка. Облицовка, поможет оформить помещения в нужном стиле. Огнеупорную обшивку обклеивают плиткой, применяется жаростойкий клей, и только специальную термостойкую плитку.

Можно использовать, к примеру, такие плитки как: терракотовая, клинкерная, изразцы, керамогранит, талькохлорид. Они термоустойчивые, очень прочные, с ними легко подобрать определенный оттенок, они долговечны. Можно выбрать имитацию камня, дерева и даже кирпича. Такая плитка может иметь на лицевой стороне узор либо орнамент. Плитки горной породы водоустойчивые.

Крепить эту плитку прямо на стену нельзя, она будет нагреваться, и тогда защита стен от печки в вашей бане не получится. Ее применяют как часть всей составляющей: стена, вентиляционный зазор (2 см), огнестойкий лист и плитка. Расстояние от плитки до печи двадцать см.

Огнестойкий материал, используемый при обшивке, это: огнеупорный гипсокартон, он с добавками стекловолокна. Минерит, имеет вид плиты, она в свою очередь цементно-волокнистая, конечно не горит, не гниет, с легкостью переносит влагу и сырость. Стекломагниевый лист, принимает вид плиты. Изготовлен из вяжущего вещества и стеклоткани. Также ему не повредит вода и перепады температуры.

Обшивка, имеющая вентиляционный зазор, поглощает мало тепла, и поэтому находящая за ней стена не перегревается и не загорится. Еще плюс в том, что на облицовку можно приклеить плитку, тем самым создать свой стиль в парной.

Защита стен от печки в бане, СтроимДом


А вы знаете как происходит защита стен от печки в бане если нет то вам сюда….

Источник: stroimdoom.ru



[content-egg module=GdeSlon template=compare]

Как обеспечить термозащиту стен бани – защитный экран и обшивка

Особенностью современных банных печей является температура их нагрева, которая может достигать 400 градусов.

Важный показатель эффективности печи – это мгновенный нагрев корпуса и максимальная отдача тепла.

Весь процесс нагрева сопровождается выделением инфракрасного излучения, которое распределяется на поверхностях, примыкающих к печи. Под воздействием высокого температурного режима деревянная конструкция бани может обугливаться или воспламеняться.

Именно поэтому так важно обеспечить надежную изоляцию деревянных поверхностей от жара печи. Для этого подойдет защитный экран и обшивка из огнеупорных материалов.

Когда требуется термозащита?

Острая необходимость в установке дополнительных элементов защиты возникает в случаях несоблюдения пожаробезопасного расстояния между печью и прилегающими к ней поверхностями.

На не безопасном расстоянии инфракрасное излучение, выделяемое при растопке банных печей, попадает на стены и не рассеивается. Это приводит к повреждению деревянных поверхностей или пожароопасной ситуации в целом.

Безопасное расстояние между стеной и нагревательной конструкцией зависит от материала, из которого она изготовлена:

Так расстояние от стены до печи:

  • из кирпича – составляет 35 см;
  • из металла (без внутренней отделки) – 100 см;
  • из металла (с внутренней отделкой из кирпича или шамотной плитки) – до 70 см.

В малогабаритных помещениях, где нет возможности соблюдать безопасное расстояние от стены до печки, рациональнее установить защитный экран или обшивку.

Защитные термоэкраны

В качестве основной защиты стен бани используют термостойкие экраны – специальные щиты изоляции для закрытия боковых поверхностей печки и снижения интенсивности распространения ИК излучения в помещении.

Экраны разделены на две категории: металлические и кирпичные.

Защитный экран из листов стали или чугуна. Он монтируется по периметру банной печи, при этом соблюдаются небольшие технологические зазоры (3-5 см) между экраном и внешними стенками нагревательной конструкции для обеспечения дополнительной конвекции воздуха.

В зависимости от особенностей стен бани и типа печи, металлические экраны могут быть фронтальными и боковыми. Некоторые модели металлических печей производят с дополнительным защитным кожухом, который устанавливается при монтаже топливника.

Монтаж металлических экранов осуществляется при помощи регулируемых ножек с фиксацией к напольному покрытию болтами. Кроме того, ножки позволяют обеспечить зазор в нижней части конструкции для дополнительной вентиляции. Для увеличения срока эксплуатации, экраны покрывают огнеупорным красящим слоем.

  • снижение интенсивности ИК-лучей;
  • улучшение конвекции воздуха между стенками печи и экраном;
  • снижение общей температуры нагрева наружных стен нагревательной конструкции.

Защитный экран из кирпича предназначен для ограждения стен печи бани.

Кладка выполняется в ½ кирпича по периметру с соблюдением технологических зазоров в 6 см. Нижняя часть конструкции оснащается дополнительными воздуховодами на расстоянии в 2,5 см друг от друга.

Для обустройства кирпичного экрана для печей используется термостойкий шамотный кирпич без пустот. В качестве соединительной смеси – густой раствор из цемента или глины.

Готовые стены экрана должны быть на 22–25 см выше, чем стена нагревательной конструкции.

  • низкая теплопроводность материала, из которого изготовлен экран;
  • устойчивость к повышенной влажности и высоким температурам;
  • длительная аккумуляция тепла в помещении;
  • получения мягкого жара от печи.

Защитные настенные обшивки

Для обустройства термозащиты стен бани предусмотрены специальные обшивки из огнеупорных материалов. Они предотвращают перегрев поверхностей и снижают вероятность возгорания помещения.

Важно! Высота обшивки должна превышать высоту стен нагревательной конструкции на 120 см. Расстояние между стенами бани и обшивкой составляет не менее 3 см. Для обеспечения воздушной конвекции сверху и внизу обшивки предусмотрены технологические зазоры.

Этот вариант защиты стен бани состоит из листов металла и жаростойкого слоя теплоизоляции. Вначале крепится теплоизоляционный слой, поверх него монтируется лист металла с отполированной поверхностью.

Именно негорючая изоляция обеспечивает эффективное отражение тепловой энергии от деревянных поверхностей, снижая их нагрев.

Кроме того, листовой отражатель способствует получению более мягкого тепла, которое легко воспринимается человеческим организмом.

В качестве теплоизоляционного слоя применяется:

  • Базальтовая вата. Экологический и безопасный материал, отличающийся высокими теплоизоляционными, гигроскопичными и огнеупорными характеристиками.
  • Картонные плиты из базальтового волокна. Материал, отличающийся хорошими звуко- и теплоизоляционными свойствами. Кроме того, он устойчив к возгоранию и гниению.
  • Картонные плиты из асбеста. Материал, обладающий износостойкостью, ударопрочностью и устойчивостью к возгоранию.
  • Минеритовые панели. Популярный огнеупорный материал, который обеспечивает конструкциям надежную защиту от перегрева и возможного воспламенения.

Для крепежа такой обшивки применяются втулки из керамики, устойчивые к нагреву. При наличии минимального безопасного расстояния от стенок бани до обшивки, устанавливается двойной слой теплоизоляции.

При необходимости соблюдения общей стилистики помещения, для защитных обшивок могут использовать декоративную отделку.

Самые распространенные отделочные материалы для термообшивки:

  • Терракот (плитка). Износостойкий материал, изготовленный из натуральной глинистой породы путем обжига. Отличается высокой износостойкостью, долговечностью, практичностью и устойчивостью к высоким температурам. Терракот есть матовый и глазурованный.
  • Клинкер (плитка). Огнеупорный материал производится из глины, отличается высокой плотностью. Внешне напоминает кирпич для облицовки.
  • Изразцы (плитка). Современный материал, лицевая поверхность которого представлена фактурным рисунком, орнаментом или текстурой.
  • Талькохлорит. Чистая горная порода, имеющая характерный оттенок серого или зеленого. Материал отличается ударопрочностью, износостойкостью, жаростойкостью, долговечностью и низкой гигроскопичностью.
  • Керамогранитные плиты. Ударопрочный и термостойкий облицовочный материал. Фактурная поверхность плитки позволяет имитировать другие природные материалы – камень, дерево, кирпич.

Монтаж огнеупорной облицовки в парной осуществляется на термоизоляционную основу при помощи специальных жаростойких растворов. Готовая обшивка имеет следующий вид: деревянная поверхность – технологический зазор (3 см) – огнеупорная основа – облицовочная плитка.

В качестве огнеупорной основы можно использовать следующие материалы:

  • Панели гипсокартонные жаростойкие с добавлением стекловолокна. Они устойчивы к деформациям, повреждениям и воздействию высоких температур.
  • Панели стекломагниевые на основе стекловолокон и магнезиального компонента. Они обладают звуко- и теплоизоляционными характеристиками, устойчивы к гниению, повышенной влаге и перепадам температур.
  • Плиты на основе цемента и натурального минеритового волокна. Такая основа устойчива к возгоранию, гниению и повышенной влаге.

Любые жаростойкие панели для стен должны иметь минимальный технологический зазор для обеспечения вентиляции и снижения теплового воздействия на деревянные поверхности. Практичная облицовка позволит оформить стены парной в едином стиле.

Защита стен бани от жара печи: термоэкран и обшивка


Особенностью современных банных печей является температура их нагрева, которая может достигать 400 градусов. Поэтому так важно обеспечить надежную изоляцию деревянных поверхностей от жара.

Источник: sdelatbanyu.ru



[content-egg module=GdeSlon template=compare]

Защита деревянной стены от жара печи

Деревянные бани требуют особенно внимательного соблюдения правил противопожарной безопасности при их обустройстве. Источником пожара может быть что угодно, непогашенная сигарета, выпавшие из горнила топки угольки, не прочищенный дымоход, но главным источником угрозы остается сама печь.

Поверхность печки раскаляется до 300° – 400°, жар падает на деревянные стены, что приводит к их чрезмерному прогреву и обугливанию. Остановить процесс возгорания деревянных поверхностей крайне сложно, лучший способ избежать пожара – не допустить его. Существует два по-настоящему эффективных способа изоляции поверхности деревянных стен от жара банных печей – оборудование защиты в виде экрана или возведение специальной обшивки из негорючих материалов.

Когда это требуется?

Бывает, что защищать стены нет необходимости. Если печь расположена на безопасном расстоянии от стены с точки зрения противопожарной безопасности, обустройством защитных экранов и прочих мероприятий можно пренебречь. Расстояние от стен, которое требуется для ослабления жара от источника разное:

  • Выложенную в четверть кирпича печку следует располагать от стены не ближе чем на 35-40см;
  • Металлическую печь без футеровки следует ставить в метре и не ближе;
  • Металлическую с футтированным горнилом можно устанавливать за 70-75см до стены.

Однако не в каждой парилке есть возможность выполнить данные требования, ввиду малой площади. Планировка парных площадью 6-8м² с трудом вмещает в себя необходимый набор предметов для процедуры парения. Поэтому необходимость изоляции стен специальными обшивками актуальна.

Применение защитных экранов

Экраны представляют собой щиты из кирпича или металла, закрывающие стены от интенсивного теплового излучения. Подобная защита используется при установке печей из металла.

  1. Экраны из металла изготавливают из стальных или чугунных листов, этими

кожухами окружают источник тепла с расстоянием 3-5см.

Совет! Приобретая металлическую печь для бани, стоит отдать предпочтение модели оснащенной металлическим кожухом. Стоимость её не на много выше, зато снимаются вопросы изоляции стен.

Не помешает и дополнительное фронтальное или лицевое экранирование, которое располагается на стенах в зависимости от места расположения печи. Защита гарантирует древесину от перегрева, снижая t° на 100 и более градусов, и предоставляет возможность экономии пространства в парной. Печь защищенную кожухом можно устанавливать на расстоянии 50-55см от стены.

Монтаж экранов прост. Кожух, оснащенный ножками, крепят к полу боковые или лицевые экраны – оцинкованными гвоздями или саморезами.

  1. Кирпичные экраны представляют собой кладку, которой зашивают печь со

всех сторон, такой же кожух, только из кирпича. Другой способ – кладка в полкирпича между топливником и стеной из полнотелого шамотного кирпича положенного на раствор глины с цементом. Ширина стенки должна быть 120мм, правда есть мнение о том, что допустимо класть в четверть кирпича 60мм, однако следует помнить, что в этом случае показатель теплоизоляции снижается ровно наполовину. В высоту кладку рекомендуется поднимать на 20-30 см выше поверхности топливника, но если поднять её до потолка – хуже не будет.

Располагать экран следует на расстоянии 10-15см от стены, 5-15см от печи, то есть экономия пространства составляет 30-40см

Важно! В нижней части кладки следует делать функциональные отверстия для теплообмена.

Защитные экраны эффективны, они снижают температуру до уровня допустимого при использовании топливных высокотемпературных агрегатов. Ту же функцию выполняет обшивка стен из негорючих материалов.

Обшивка стен бани негорючими изолирующими материалами

Чтобы стены не перегревались можно использовать материалы обладающие свойствами повышенной теплоизоляции и инертностью к воздействию высоких температур. Используют два типа материалов:

К первому типу относятся материалы для обшивания стен, состоящие из теплоизоляции с огнеупорными свойствами и металлического покрытия в виде листа.

Изоляция стен светоотражающими обшивками

Защитный пирог со светоотражающими материалами делают так. Сначала крепят теплоизоляцию с помощью керамических втулок прямо на деревянные стены, затем зашивают её листом из нержавейки.

Совет! Оцинкованный металл лучше не использовать, так как при нагреве возможно выделение тяжелых металлов вредных для человеческого организма.

Нержавеющая сталь с отполированной поверхностью отражает тепловой поток внутрь парной, снижает теплопотери. При этом отраженное тепло полезнее, чем прямое. Для теплоизоляции используют:

  • базальтовый картон или вата, единственный материал, обладающий повышенной гигроскопичностью, не горючий, экологически безопасный;
  • асбестовый картон, надежно защищающий от возникновения пламени, отличающийся длительными сроками эксплуатации;
  • минерит, искусственный материал, изготавливаемый специально для этих целей.

Защитная обшивка предполагает наличие вентиляционных зазоров в 2см от стены до утеплителя, 2см от утеплителя до стального листа. Если необходимо установить печь как можно ближе к стене, делают двойную обшивку из негорючего утеплителя, с помощью керамических втулок выдерживают зазоры в 2-3см и зашивают стальным листом.

Изоляция облицовочными обшивками

Мероприятия по защите стен облицовочными обшивками необходимы для того, чтобы сохранить интерьерную отделку помещения. Они более затратные, но эстетические преимущества бани никто не отменял. В основе лежит облицовка плиткой, которую укладывают на огнеупорную обшивку из ГКЛО, не деформирующегося картона на гипсовой основе со стекловолокном, минерита, негорючего цементно-волокнистого материала, влагостойкого и устойчивого к биохимическому воздействию, СМЛ, материала из стеклоткани связанной магнезиальными добавками, стойкому к воздействию высоких температур, повышенной влажности. Для монтажа используют жаростойкий клей.

Совет! Используйте клей жаростойкий усиленный Терракот, изготовленный из шамотной пыли связанной каолиновыми присадками, предназначенный для облицовки плиткой печей, каминов, всех нагреваемых поверхностей.

Рекомендованные облицовочные материалы довольно разнообразны, лучшие из них:

  • терракотовая плитка, её изготавливают из глины специального обжига, придающего повышенную жаростойкость и долговечность;
  • клинкер, глиняная более плотная плитка с поверхностью разнообразных цветов, похожей на облицовочный кирпич;
  • изразцовая плитка, изготовленная так же из глины, имеющая оригинальную поверхность с тиснением;
  • керамогранит, изготовленный из смеси глин, каолинов, кварцевого песка, полевых шпатов путем высокотемпературного обжига под давлением 400-500 кг/см², с имитацией камня, дерева, прочного искусственного материала;
  • талькохлорид, минерала горных пород состоящего из талька, магнезита и хлорита, экологически безопасного природного материала, который абсолютно не впитывает влагу, имеет привлекательный внешний вид, не крошится, не боится высоких температур.

Совет! Используйте талькохлорид для отделки парной, этот минерал имеет целебное воздействие на организм человека, регулирует артериальное давление, стимулирует мозговое кровообращение, выгоняет вирусы и микробы, вследствие выделения при нагревании витамина «Д».

Все перечисленные плитки являются элементом защиты, переставляющей собой пирог, основой которого является огнеупорный материал. Так же как экран листовой материал устанавливается на керамические втулки с зазором в 2-3см от стены. Минимальное расстояние до источника тепла от плитки должно составлять 20см.

Защита с облицовкой украшает помещение, создает позитивный настрой, способствует повышению эффективности процедур. А главное, правильно установленная изоляция препятствует возникновению перегрева деревянных стен, их возгоранию. Легкого пара!

Изоляция стен от печи: применение защитных экранов и обшивки


Соблюдение нехитрых правил установки защитных экранов и обшивок, надежно защищающих стены бани от жара печи – гарантия от пожара.

Источник: proekt-banya.ru



[content-egg module=GdeSlon template=compare]

banya-ili-sauna.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
