Изоляция трубопроводов изделиями из вспененного каучука армофлекс – : 26-01-017-01

Таблица 26-01-017 изоляция трубопроводов изделиями из вспененного каучука ("армофлекс"), вспененного полиэтилена ("термофлекс") государственные элементные сметные нормы на строительные работы- сборник 26- теплоизоляционные работы- ГЭСН-2001-26 (утв- Госстроем РФ 01-01-2002) (2019). Актуально в 2019 году

размер шрифта

ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ- СБОРНИК 26- ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ- ГЭСН-2001-26 (утв-... Актуально в 2018 году

Состав работ:

01. Установка изделий на трубопровод с подгонкой и вырезами по месту.

02. Промазка швов клеевым составом.

03. Проклеивание швов самоклеящейся лентой.

04. Крепление изделий зажимами.

05. Изготовление и установка диафрагм.

06. Окрашивание поверхности изоляции.

Измеритель: 10 м трубопроводов

Изоляция трубопроводов изделиями из вспененного каучука ("Армофлекс"), вспененного полиэтилена ("Термофлекс"):

26-01-017-1 трубками
26-01-017-2 пластинами (плитами)
Шифр ресурса Наименование элемента затрат Ед. измер. 26-01-017-1 26-01-017-2
1 Затраты труда рабочих-строителей чел.-ч. 3,52
3,52
1.1 Средний разряд работы 4,2 4,2
2 Затраты труда машинистов чел.-ч. 0,25 0,25
3 МАШИНЫ И МЕХАНИЗМЫ
400001 Автомобили бортовые грузоподъемностью до 5 т маш.-ч. 0,25 0,25
332101 Установки для изготовления бандажей, диафрагм, пряжек маш.-ч. 0,39 0,39
4 МАТЕРИАЛЫ
104-9400 Трубки из вспененного каучука, полиэтилена м 11 -
104-0120 Клей "Армофлекс" 520 л 0,143 0,143
104-0125 Лента самоклеящаяся "Армофлекс" 3х50 мм м 15 15
104-9410 Клипсы (зажимы) шт. 30 30
104-0122 Краска "Армофиниш" л 1,438 1,438
104-0121 Очиститель для клея "Армофлекс" л
0,02
0,02
517-0303 Листы алюминиевые марки АД1Н, толщиной 0,5 мм кг 0,033 0,033
104-9401 Пластины (плиты) из вспененного каучука, полиэтилена м2 - 6,33
---

www.zakonprost.ru

Armaflex каучук вспененный / Армафлекс

Трубки Armaflex AC / ACE теплоизоляции
из вспененного каучука для систем кондиционирования, отопления, водоснабжения, канализации. Листовая изоляция в рулонах и самоклеющаяся листовая изоляция. Цвет: черный, ширина 1 m. Трубная изоляция. Длина 2m, цвет: черный. Самоклеющаяся листовая изоляция в рулонах с алюминизированным покрытием. Цвет: черный, ширина 1 m. Самоклеющаяся лента. Цвет: черный.

  1. Температурный предел применения: от -50 °С до +105 °С*
    * макс. +85°С в случае, если материал приклеивается ко всей поверхности;
  2. Цвет: черный;
  3. Плотность: трубки 50-70 кг/м³, листы 40-60 кг/м³
  1. Назначение предотвращение изменения температуры носителя внутри системы, энергосбережение, защита от образования конденсата и ржавчины;
  2. Теплопроводность: λ≤0.035Вт/(м·K) при температуре 0 °С;
  3. Коэффициент сопротивления паропроницанию: µ≥7000;
Температурные пределы Макс. температура носителя Трубки: +110 °C
Листы и ленты: +85 °C (если приклеены ко всей поверхности)
Мин. температура носителя - 50°C
Теплопроводность при Т 0°C λ≤0,035 Вт/(м·K)
при Т +40°C λ≤0,039 Вт/(м·K)
 испытано согласно EN 12667 (DIN 52612) для листового материала и EN ISO 8497 (DIN 52613) для трубок. Имеются протоколы испытаний в институте FIW, Мюнхен Рег.№ D3281, PL 2205
Коэффициент сопротивления паропроницанию µ>7'000
Испытано согласно EN 12086 для листов и EN 13469 для трубок Имеются протоколы испытаний в институте FIW, Мюнхен Рег.№ D3319

Характеристики пожаробезо-пасности

Горючесть Г1
Воспламеняемость В2
Испытано согласно ГОСТ 30244-94 (слабогорючий по СНиП 21-01-97), ГОСТ 30402-96 (умеренновоспламеняемый по СНиП 21-01-97)
Реальное поведение в огне Самозатухающий, не капает
Звукоизоля-ционные данные
Коэффициент поглощения звука
ISO 354:2003
до 0.8
Также подходит для использования в целях предотвращения прохождения звука
Стойкость к Строительные материалы Очень хорошо
Озон Очень хорошо
Влияние на здоровье Не выделяет пыль и волокна
Применение вне помещений Для применения вне помещений необходимо покрытие защитной краской Armafinish. Могут потребоваться 2 или более слоев краски.

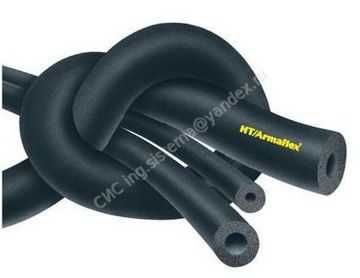

Теплоизоляция Armaflex HT трубки, рулоны, ленты
Трубная изоляция. Длина 2m, цвет: черный. Листовая изоляция в рулонах. Цвет: черный, ширина 1 m. Самоклеющаяся лента. Цвет: черный. Теплоизоляция K-FLEX ST трубки, рулоны, пластины, ленты



  • Накопительные резервуары в химической промышленности
  • Сливные трубы рефрижераторных установок (температура слива может превышать +105 °С)
  • Горячие трубопроводы высокого давления в реверсивных воздушных тепловых насосах
  • Солнечные коллекторы (наружные и внутренние)
  • Моторный отсек автомобиля
  • HT/Armaflex используется для изоляции и защиты трубопроводов и фитингов в следующих областях:
  • криогенное оборудование
  • Коммунальные линии теплоснабжения
  • Трубопроводы производственных установок
  • Трубопроводы с горячим газом
  • Трубопроводы с паром низкого давления и двухтемпературным режимом в процессе чистки



Температурные пределы Макс. температура носителя Трубки: +150°C (кратковременно до +175°C)
Листы и ленты: +130°C (если приклеены ко всей поверхности)
Мин. температура носителя -200°C* * для многослойной изоляции.
При применении на температурах ниже -50°С просьба обратиться в компанию
В случае использования при Т более +150°C проконсультируйтесь в компании
Теплопроводность при Т 40°C λ≤0,040 Вт/(м·K)
при Т 0°C Трубки λ≤0,0376 Вт/(м·K) Листы λ≤0,0406 Вт/(м·K)
при Т -20°C Трубки λ≤0,0346 Вт/(м·K) Листы λ≤0,0394 Вт/(м·K)
при Т -50°C Трубки λ≤0,0358 Вт/(м·K) Листы λ≤0,0388 Вт/(м·K)
при Т -100°C Трубки λ≤0,0240 Вт/(м·K) Листы λ≤0,0314 Вт/(м·K)
Испытано согласно EN 12667 (DIN 52612) для листового материала и EN ISO 8497 (DIN 52613) для трубок
Коэффициент сопротивления паропроницанию   µ>4'000
Испытано согласно EN 12086 для листов и EN 13469 для трубок
Характеристики пожаробезопасности
Горючесть Г1
Воспламеняемость В2
Испытано согласно ГОСТ 30244-94 (слабогорючий по СНиП 21-01-97), ГОСТ 30402-96 (умеренновоспламеняемый по СНиП 21-01-97)
Реальное поведение в огне Самозатухающий, не распространяющий пламени
Звукоизоляционные данные Коэффициент поглощения звука ISO 354:2003 до 0.8
Также подходит для использования в целях предотвращения прохождения звука
Стойкость к Строительные материалы Очень хорошо
Озон Очень хорошо
УФ - излучение Очень хорошо
Влияние на здоровье Не выделяет пыль и волокна
Применение вне помещений
Для применения вне помещений дополнительные покрытия или окрашивание не требуются

Теплоизоляция Armaflex HT трубки. Трубная изоляция. Длина 2 m, цвет: черный.

  • Высокая прочность материала обеспечивает его точное нанесение

  • новая технология
  • эффективное энергосбережение
  • проще в применении
  • закрытая микроячеистая структура
  • Жесткий контроль над техническими характеристиками материала - µ ≥ 10.000 и λ 0° ≤ 0,033 Вт/(м·K)
  • Благодаря уникальному сочетанию технических характеристик обеспечивается эффективное энергосбережение и исключительно долгий срок службы
Температурные пределы Макс. температура носителя Трубки: +105°C
Листы и ленты: +85°C (если приклеены ко всей поверхности
Мин. температура носителя - 50°C (-200°C)
В случае использования при температуре ниже -50 °C проконсультируйтесь в Представительстве компании
Теплопроводность при Т 0°C λ≤0,033 Вт/(м·K)
Испытано согласно DIN EN 12667 для листового материала и EN ISO 8497 для трубок
Коэффициент сопротивления паропроницанию Листы (AF-10MM - AF-25MM) и трубки (AF-1 - AF-4) µ>10'000
Листы (AF-32MM - AF-50MM) и трубки (AF-5 - AF-6) µ>7'000
Испытано согласно EN 12086 для листов и EN 13469 для трубок
Характеристики пожаробезопасности Горючесть Г1
Воспламеняемость В2
Испытано согласно ГОСТ 30244-94 (слабогорючий по СНиП 21-01-97), ГОСТ 30402-96 (умеренновоспламеняемый по СНиП 21-01-97)
Реальное поведение в огне Самозатухающий, некапающий, не распространяющий пламени
Звукоизоляционные данные Звукзоляционный эффек 30 дБ(A)
Испытано согласно DIN 52219 и DIN EN ISO 3822-1
Снижение распространения звука, порождаемых конструкцией изделия
Стойкость к Строительные материалы Очень хорошо
Озон Очень хорошо
Огнестойкость Через стенной проход ≤ R90 P-3849/5370-3 MPA BS
Через потолочный проход ≤ R90 P-3849/5370-3 MPA BS
Испытано согласно DIN 4102, часть 11
Влияние на здоровье Не выделяет пыль и волокна
Применение вне помещений Для применения вне помещений необходимо покрытие защитной краской Armafinish. Могут потребоваться 2 или более слоев краски.
Теплоизоляция Armaflex NH.
Гибкая трубная изоляция. Длина 2m, цвет: черный. Листовая изоляция в рулонах. Цвет: черный, ширина 1 m. Самоклеющаяся лента. Цвет: черный. Теплоизоляция K-FLEX ST трубки, рулоны, пластины, ленты. Профессиональная теплоизоляция из вспененного каучука для уменьшения дымообразования и токсичных выбросов в случае пожара.
  • Не содержит галогены, хлориды и бромиды
  • Не содержит фреоны и ПВХ

Области применения

  • Судостроение, морские буровые платформы
  • Метро, железнодорожные вагоны
  • Компьютерные комнаты, многолюдные места с замкнутым пространством
  • Военно-морской флот НАТО, атомные станции
  • Закрытоячеистая структура эффективно предотвращает проникновение влаги внутрь изоляционного слоя
  • Высокая гибкость при низких температурах
  • Не выделяет диоксин и френол при горении
  • Низкое дымообразование при горении и тлении
  • Отличное сопротивление озону, маслам, химикатам, экстремальным погодным условиям, износу
  • Закрытоячеистая структура эффективно предотвращает проникновение влаги внутрь изоляционного слоя
Температурные пределы Макс. температура носителя Трубки: +105 °C
Листы и ленты: +85 °C (если приклеены ко всей поверхности)
Мин. температура носителя - 50°C
В случае необходимости использования при температуре менее -50 °C проконсультируйтесь в Представительстве компании
Теплопроводность при температуре 0°C λ≤0,040 Вт/(м·K)
при температуре +40°C λ≤0,045 Вт/(м·K)
Испытано согласно BS 874 Часть 2 1986
Коэффициент сопротивления паропроницанию   µ>2'000
Испытано согласно DIN 52 615
Характеристики пожаробезопасности Горючесть Г1
Воспламеняемость В2
Испытано согласно ГОСТ 30244-94 (слабогорючий по СНиП 21-01-97), ГОСТ 30402-96 (умеренновоспламеняемый по
СНиП 21-01-97)
Реальное поведение в огне Самозатухающий, не распространяющий пламени, не капает
Звукоизоляционные данные Коэффициент поглощения звука
ISO 354:2003
до 0,8
Также подходит для использования в целях предотвращения прохождения звука
Стойкость к Строительные материалы Очень хорошо
Озон Очень хорошо
Влияние на здоровье Не выделяет пыль и волокна
Особенности Не содержит галогены, ПВХ и фреоны
Применение вне помещений Для применения вне помещений необходимо покрытие защитной краской Armafinish. Могут потребоваться 2 или более слоев краски
Криогенные системы Armaflex – это высококачественные теплоизоляционные системы, способные выдерживать низкие температуры. Будучи многослойными, они обеспечивают исключительную термоизоляцию, уменьшают риск коррозии под изоляцией и минимизируют время, необходимое для установки.
Armaflex Rail SD высокотехнологическая изоляция со встроенной противопожарной защитой для железнодорожного транспорта.
Armaflex Ultima - гибкая эластомерная изоляция, специально разработанная для систем ОВК жилых и административных зданий.SH/Armaflex производится на основе вспененного синтетического каучука специально для систем отопления и водоснабжения.
SH/Armaflex производится на основе вспененного синтетического каучука специально для систем отопления и водоснабжения.


sis-truba.ru

Теплоизоляция "Армофлекс"

Компания СибЭнерго реализует со склада в Иркутске теплоизоляцию "Армофлекс", по оптовым ценам и в любом объёме. Своевременная отгрузка в любой вид транспорта и отправка в любой регион России и СНГ.

12 р.

Купить

Технические характеристики теплоизоляции для труб  ARMAFLEX AF (АРМАФЛЕКС AФ)

Преимущества теплоизоляции «Армафлекс»:



 Вспененный каучук «Армафлекс» является надежной гибкой изоляцией, обеспечивающей длительный контроль за конденсацией. Это достигается за счет уникального сочетания исключительно низкой теплопроводности и высокого сопротивления диффузии водяных паров. К дополнительным преимуществам также относятся длительный срок использования материала и высокая энергоэффективность заизолированной установки. Использование «Армафлекс» обеспечивает дополнительное энергосбережение в течение срока службы оборудования. В условиях, когда энергоресурсы постоянно дорожают, потребители получают экономический эффект, увеличивающийся со временем. Благодаря уникальной микроячеистой структуре новый материал «Армафлекс» обладает большей стабильностью, что делает его установку еще легче.

Преимущества для Вас: более быстрая и легкая установка экономит еще больше денег и времени.



Области применения теплоизоляции «Армафлекс»:

  • Отопление и водоснабжение
  • Холодильная техника и кондиционирование
  • Отопление, вентиляция и система кондиционирования
  • Фармацевтическая промышленность и химико-технологическая отрасль
  • Пищевая промышленность
  • Применение в промышленности, судостроении, применение в нефтехимической промышленности
  • Применение в криогенике (применение в условиях низких температур)
  • Применение на солнечных установках
  • Применение в звукоизоляции
  • Применение в производстве оборудования
  • Применение изоляционного слоя в сэндвич панелях



Температурный предел применения:

От -50° С(-200°С) до +150°С ( кратковременно до + 175°С)

Смотрите также:

sibenergo.dsi38.ru

ARMAFLEX AF (армафлекс)теплоизоляция из вспененного каучука

AF/Armaflex трубная изоляция
Длина 2,0 м
Труба
макс.
внешний Ø,
мм
Внутренний
Ø изоляции
мин/макс,
мм
AF-1
толщина
изоляции
7,0 мм - 10,0 мм
AF-2
толщина
изоляции
9,5 мм - 16,0 мм
толщина изоляции,
мм
артикул м/коробка толщина изоляции,
мм
артикул м/коробка
6 7,0 - 8,5 7,0 AF-1-006 466 9.5 AF-2-006 288
8 9,0 - 10,5 7,0 AF-1-008 406 10.0 AF-2-008 240
10 11,0 - 12,5 7,5 AF-1-010 284 11.0 AF-2-010 192
12 13,0 - 14,5 7,5 AF-1-012 234 11.0 AF-2-012 168
15 16,0 - 17,5 8,0 AF-1-015 192 11.5 AF-2-015 144
18 19,0 - 20,5 8,0 AF-1-018 168 11.5 AF-2-018 120
22 23,0 - 24,5 8,5 AF-1-022 132 12.0 AF-2-022 96
25 26, 0 - 27,5 8,5 AF-1-025 108 12.5 AF-2-025 84
28 29,0 - 30,5 8,5 AF-1-028 96 12.5 AF-2-028 80
30 31,0 - 33,0 8,5 AF-1-030• 96 12.5 AF-2-030 72
32 36,0 - 38,0 9,0 AF-1-032 84 13.0 AF-2-032 64
35 36,0 - 38,0 9,0 AF-1-035 70 13.0 AF-2-035 60
38 39,0 - 41,0 9,0 AF-1-038• 70 - - -
40 41,0 - 42,5 - - - 13.5 AF-2-040 44
42 43,5 - 45,5 9,0 AF-1-042 60 13.5 AF-2-042 40
48 49,5 - 51,5 9,0 AF-1-048 50 13.5 AF-2-048 40
50 51,0 - 52,5 - - - 13.5 AF-2-050 32
54 55,0 - 57,0 9,0 AF-1-054 40 13.5 AF-2-054 32
57 58,0 - 60,0 9,0 AF-1-057• 40 14.0 AF-2-057• 32
60 61,5 - 63,5 9,0 AF-1-060 36 14.0 AF-2-060 32
64 65,0 - 67,5 9,0 AF-1-064 32 14.0 AF-2-064 28
70 71,0 - 73,5 9,5 AF-1-070• 32 14.0 AF-2-070• 28
76 77,0 - 79,5 9,5 AF-1-076 24 14.0 AF-2-076 28
80 81,0 - 84,0 9,5 AF-1-080 24 14.5 AF-2-080 24
89 90,5 - 93,0 9,5 AF-1-089 20 14.5 AF-2-089 20
102 105,0 - 108,0 9,5 AF-1-102• 16 14.5 AF-2-102 16
108 109,5 - 113,0 9,5 AF-1-108 16 14.5 AF-2-108 16
110 112,0 - 116,0 9,5 AF-1-110 16 15.0 AF-2-110• 16
114 116,0 - 120,0 9,5 AF-1-114 16 15.0 AF-2-114 16
125 127,0 - 131,0 9,5 AF-1-125• 12 15.0 AF-2-125 12
133 135,0 - 139,0 - - 15.5 AF-2-133 12
140 142,0 - 146,0 10,0 AF-1-140• 12 15.5 AF-2-140 8
160 162,0 - 166,0 10,0 AF-1-160 8 16.0 AF-2-160 8
Труба
макс.
внешний Ø,
мм
Внутренний
Ø изоляции
мин/макс,
мм
AF-3
толщина изоляции
12,5 мм - 19,0 мм
AF-4
толщина изоляции
15,5 мм - 25,0 мм
толщина изоляции,
мм
артикул м/коробка толщина изоляции,
мм
артикул м/коробка
10 11.0 - 12.5 12.5 AF-3-010 156 15.5 AF-4-010 110
12 13.0 - 14.5 13.0 AF-3-012 144 16.0 AF-4-012 100
15 16.0 - 17.5 14.0 AF-3-015 108 17.0 AF-4-015 90
18 19.0 - 20.5 14.0 AF-3-018 96 17.5 AF-4-018 72
22 23.0 - 24.5 14.5 AF-3-022 84 18.0 AF-4-022 64
25 26.0 - 27.5 - - - 18.5 AF-4-025 56
28 29.0 - 30.5 15.5 AF-3-028 60 19.0 AF-4-028 50
30 31.0 - 33.0 - - - 19.0 AF-4-030• 40
32 33.0 - 35.0 - - - 19.5 AF-4-032 40
35 36.0 - 38.0 16.0 AF-3-035 50 19.5 AF-4-035 40
40 41.0 -42.5 - - - 20.5 AF-4-040• 32
42 43.5 - 45.5 16.5 AF-3-042 40 20.5 AF-4-042 32
45 46.0 -47.5 - - - 20.5 AF-4-045• 28
48 49.5 - 51.5 16.5 AF-3-048 32 21.0 AF-4-048 24
50 51.0 -52.5 - - - 21.0 AF-4-050• 24
54 55.0 -57.0 17.0 AF-3-054 24 21.0 AF-4-054 24
57 58.0 - 60.0 - - - 21.5 AF-4-057• 20
60 61.5 - 63.5 17.0 AF-3-060 24 21.5 AF-4-060 20
64 65.0 - 67.5 17.0 AF-3-064 20 21.5 AF-4-064 18
70 71.0 - 73.5 17.5 AF-3-070• 18 22.0 AF-4-070 16
76 77.0 - 79.5 17.5 AF-3-076 16 22.0 AF-4-076 16
80 81.0 - 84.0 - - - 22.5 AF-4-080 16
89 90.5 - 93.0 18.0 AF-3-089 16 22.5 AF-4-089 12
102 105.0 - 108.0 - - - 23.0 AF-4-102 10
108 109.5 - 113.0 18.0 AF-3-108 12 23.0 AF-4-108 10
110 112.0 - 116.0 18.0 AF-3-110 12 23.0 AF-4-110 10
114 116.0 - 120.0 18.5 AF-3-114 12 23.5 AF-4-114 10
125 127.0 - 131.0 18.5 AF-3-125• 12 23.5 AF-4-125• 8
133 135.0 - 139.0 18.5 AF-3-133• 8 24.0 AF-4-133• 6
140 142.0 - 146.0 19.0 AF-3-140 8 24.5 AF-4-140 6
160 162.0 - 166.0 19.0 AF-3-160 6 25.0 AF-4-160 6
168 170.0 - 174.0 - - 25.0 AF-4-168
Труба макс.
внешний Ø,
мм
Внутренний
Ø изоляции
мин/макс,
мм
AF-5
толщина изоляции
25 мм - 32 мм
AF-6
толщина изоляции
32 мм - 45 мм
толщина изоляции,
мм
артикул м/коробка толщина изоляции,
мм
артикул м/коробка
12 13.0 - 14.5 - - - 32.0 AF-6-012 40
15 16.0 - 17.5 - - - 32.0 AF-6-015 32
18 19.0 - 20.5 25.0 AF-5-018 50 32.0 AF-6-018 32
22 23.0 - 24.5 25.0 AF-5-022 42 33.5 AF-6-022 32
28 29.0 - 30.5 25.0 AF-5-028 40 35.0 AF-6-028 24
30 31.0 - 33.0 26.0 AF-5-030• 32 - - -
35 36.0 - 38.0 27.0 AF-5-035 24 35.0 AF-6-035 22
42 43.5 - 45.5 27.0 AF-5-042 22 36.5 AF-6-042 16
48 49.5 - 51.5 27.5 AF-5-048 18 37.5 AF-6-048 12
54 55.0 - 57.0 28.5 AF-5-054 16 38.0 AF-6-054 12
57 58.0 - 60.0 - - - 38.5 AF-6-057• 12
60 61.5 - 63.5 29.0 AF-5-060 12 39.0 AF-6-060 10
64 65.0 - 67.5 29.0 AF-5-064• 12 39.5 AF-6-064 10
70 71.0 - 73.5 29.5 AF-5-070• 12 40.0 AF-6-070 8
76 77.0 - 79.5 30.0 AF-5-076 10 40.5 AF-6-076 8
89 90.5 - 93.0 30.5 AF-5-089 8 41.5 AF-6-089 6
102 105.0 - 108.0 - - - 42.5 AF-6-102• 4
108 109.5 - 113.0 31.0 AF-5-108 6 42.5 AF-6-108 4
114 116.0 - 120.0 31.5 AF-5-114 6 43.0 AF-6-114 4
125 127.0 - 131.0 31.5 AF-5-125 4 - - -
133 135.0 - 139.0 - - - 44.0 AF-5-133 1 • 2
140 142.0 - 146.0 32.0 AF-5-140 1 4 44.5 AF-5-140 1 • 2
160 162.0 - 166.0 - - - 45.0 AF-6-160 1 •
2
168 170.0 - 174.0 32.0 AF-5-168 1 4 45.0 AF-6-168 1 •
2

Труба макс.
внешний Ø,
мм

Внутренний
Ø изоляции
мин/макс,
мм

36.0 мм
толщина изоляции

45.0 мм
толщина изоляции
толщина изоляции,
мм
артикул м/коробка толщина изоляции,
мм
артикул м/коробка
42 43.0 - 45.0 - - - 45.0 AF-45x042• 10
48 49.0 - 51.0 - - - 45.0 AF-45x048• 10
54 55.0 - 57.0 - - - 45.0 AF-45x054• 8
60 61.0 - 63.0 - - - 45.0 AF-45x060• 8
76 77.0 - 79.0 - - - 45.0 AF-45x076 6
89 90.0 - 93.0 - - - 45.0 AF-45x089 6
114 116.0 - 120.0 36.0 AF-36x114 6 - - -
140 142.0 - 146.0 36.0 AF-36x140 4 - - -
168 170.0 - 174.0 36.0 AF-36x168 4 - - -
Труба макс.
внешний Ø, мм
Внутренний
Ø изоляции
мин/макс, мм
54.0 мм
толщина изоляции
толщина
изоляции,
мм
артикул м/коробка
110 116.0 - 120.0 54.0 AF-54x114 4
140 142.0 - 146.0 54.0 AF-54x140 2
168 170.0 - 174.0 54.0 AF-54x168• 2

vectorppu.ru

Таблица 26-01-017 Изоляция трубопроводов изделиями из вспененного каучука ("Армофлекс"), вспененного полиэтилена ("Термофлекс") "ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 26. ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ. ГЭСН-2001-26" (утв. Госстроем РФ 01.01.2002)

действует Редакция от 01.01.1970 Подробная информация
Наименование документ"ГОСУДАРСТВЕННЫЕ ЭЛЕМЕНТНЫЕ СМЕТНЫЕ НОРМЫ НА СТРОИТЕЛЬНЫЕ РАБОТЫ. СБОРНИК N 26. ТЕПЛОИЗОЛЯЦИОННЫЕ РАБОТЫ. ГЭСН-2001-26" (утв. Госстроем РФ 01.01.2002)
Вид документанормы
Принявший органгосстрой рф
Номер документаГЭСН-2001-26
Дата принятия01.01.1970
Дата редакции01.01.1970
Дата регистрации в Минюсте01.01.1970
Статусдействует
Публикация
  • На момент включения в базу документ опубликован не был
НавигаторПримечания

Таблица 26-01-017 Изоляция трубопроводов изделиями из вспененного каучука ("Армофлекс"), вспененного полиэтилена ("Термофлекс")

Состав работ:

01. Установка изделий на трубопровод с подгонкой и вырезами по месту.

02. Промазка швов клеевым составом.

03. Проклеивание швов самоклеящейся лентой.

04. Крепление изделий зажимами.

05. Изготовление и установка диафрагм.

06. Окрашивание поверхности изоляции.

Измеритель: 10 м трубопроводов

Изоляция трубопроводов изделиями из вспененного каучука ("Армофлекс"), вспененного полиэтилена ("Термофлекс"):

26-01-017-1 трубками
26-01-017-2 пластинами (плитами)
Шифр ресурса Наименование элемента затрат Ед. измер. 26-01-017-1 26-01-017-2
1 Затраты труда рабочих-строителей чел.-ч. 3,52 3,52
1.1 Средний разряд работы 4,2 4,2
2 Затраты труда машинистов чел.-ч. 0,25 0,25
3 МАШИНЫ И МЕХАНИЗМЫ
400001 Автомобили бортовые грузоподъемностью до 5 т маш.-ч. 0,25 0,25
332101 Установки для изготовления бандажей, диафрагм, пряжек маш.-ч. 0,39 0,39
4 МАТЕРИАЛЫ
104-9400 Трубки из вспененного каучука, полиэтилена м 11 -
104-0120 Клей "Армофлекс" 520 л 0,143 0,143
104-0125 Лента самоклеящаяся "Армофлекс" 3х50 мм м 15 15
104-9410 Клипсы (зажимы) шт. 30 30
104-0122 Краска "Армофиниш" л 1,438 1,438
104-0121 Очиститель для клея "Армофлекс" л 0,02 0,02
517-0303 Листы алюминиевые марки АД1Н, толщиной 0,5 мм кг 0,033 0,033
104-9401 Пластины (плиты) из вспененного каучука, полиэтилена м2 - 6,33

zakonbase.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
