Изоляция вентиляционных воздуховодов – Теплоизоляция воздуховодов – виды материалов и как выбрать правильный

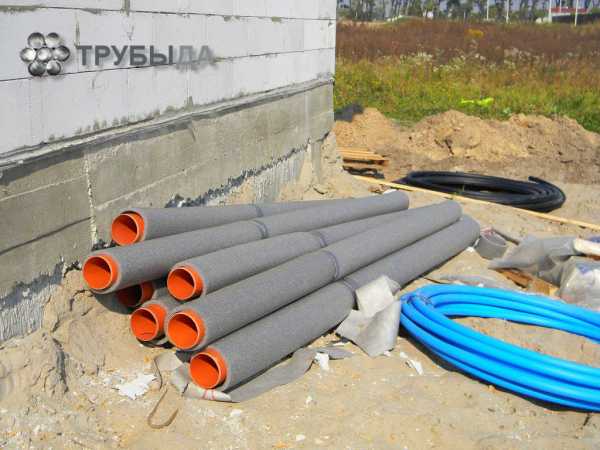

Утепленные трубы для вентиляции пожаробезопасны (горючесть – Г1), почти не боятся влаги (водопоглощение — 2%), обладают высокой механической прочностью и хорошо сохраняют тепло.

Рекомендуется к использованию минимальный внутренний диаметр воздуховода, равный 14 см.

Монтаж готовых утепленных вентиляционных труб достаточно трудоемок. Самостоятельно осуществить его сложно. Лучше обратиться за помощью в специализированные организации.

В заключение

Утепление вентиляционных труб – важная составляющая хорошей работы всей системы воздухообмена в доме.

Информация, приведенная выше, призвана помочь разобраться в том, зачем и каким образом можно решить эту задачу, какими свойствами обладают теплоизолирующие материалы.

Возможно, это поможет принять решение о том, заняться ли этой проблемой самостоятельно или все же отдать работы на откуп профессионалам.

proventilyaciyu.ru

Изоляция воздуховодов вентиляции сп — VashSlesar.ru

Огнезащитное покрытие используется для предотвращения попадания огня в вентиляционную систему и последующего распространения продуктов горения по зданию.

Вентиляция, опутывающая любое здание (от маленькой квартиры до огромного завода), может за считанные минуты распространить продукты горения, усугубив ситуацию. Для помощи в локализации очага возгорания используют огнезащитные системы воздуховодов.

Какие помещения в первую очередь нуждаются в защите?

Помещения, в которых обязательно нужна установка огнезащиты воздуховодов это, в первую очередь:

1. Склады горюче-смазочных и легковоспламеняемых материалов.
2. Места большого скопления людей: офисные здания, бизнес-центры, жилые многоквартирные дома, торговые центры.
3. Здания с высокими температурами: бани, сауны, котельные.

Вентиляционная система, проводящая воздух через этажи, имеет несколько отсеков с клапанами и обитые противопожарными материалами. Таким образом, достигается изоляция каждого отдельного помещения.

Покрывать изоляционными материалами требуется трубы вентиляции, систем кондиционирования и дымоудаления. Последние сделаны для выведения дыма из здания, поэтому они нуждаются в повышенной защите.

Зачем нужна огнезащита воздуховодов?

Согласно статистике, во время пожара наибольший вред для людей наносится дымом, а не огнём.

Поскольку кондиционирование и вентилирование это неотъемлемая часть любого помещения, они становятся крайне опасны во время пожара, так как быстро распространяют дым. Противопожарная защита воздуходувов призвана в первую очередь оттянуть время попадания продуктов горения в вентиляцию.

Вторая её цель – изолирование огня, чтобы тот «задохнулся», не получая необходимого кислорода. Третья – дымоудаление, вывод горючих газов из помещения.

Материал, покрывающий вентиляционные каналы снаружи, во время чрезмерного нагревания вспенивается, тем самым создавая дополнительную теплоизоляцию. Распространена огнезащитная штукатурка, пропитка для тканевых покрытий, специальная краска. Эти материалы предназначены, чтобы защитить от огня отделочные материалы, которые, как правило, легко воспламеняются и выделяют ядовитый дым.

Правила и нормы эксплуатации огнезащиты воздуховодов

Свод правил, установленный законодательным актом СП 7.13130 от 2013 года по технике противопожарной безопасности, регламентирует действия по установке вентиляционных, обогревательных и кондиционных систем.

При прокладке вентиляционных систем допускается применение исключительно негорючих изоляционных и облицовочных материалов «А» класса. Внутри одного пожарного отсека можно использовать трудновоспламеняемые материалы «В» класса. «В1» — полуогнестойкие материалы разрешаются к использованию в воздуховодах, которые не проходят:

• сквозь потолки (в том числе подвесные) и стены;
• в коридорах и путях эвакуации.

Система вентиляции с противопожарной защитой

По данным правилам система вентиляции помимо огнезащитного покрытия должна иметь: воздушные затворы, противопожарные клапаны. Согласно техническим нормативам противопожарной безопасности, огнезащита должна выдержать нагревание в течение времени эвакуации. Для каждого отдельного случая рассчитывается определенный интервал времени.

Материалы должны быть сертифицированы согласно нормам предела огнестойкости. Огнестойкость конструкции определяется временем от начала чрезмерного нагревания до момента разрушения поверхности. Материал для огнезащиты должен выдерживать температуру до 1000º, учитывая среднюю температуру пожара в помещении 850º.

Использование листовых перлитофосфогелевых, асбестоцементных, гипсоволоконных, гипсокартонных, базальтовых плит, специального напыления и огнезащитного лакокрасочного покрытия увеличивает время предельной огнестойкости до 240 минут. По нормативам это время не может быть меньше 150 минут.

Способы и материалы для защиты

Теперь разберемся с тем, какие средства могут применяться для огнезащиты:

1. Базальтовая защита.
2. Огнезащитная краска.
3. Напыляемый материал.

Ниже рассмотрим каждый вариант подробнее.

Бальзатовая огнезащита воздуховодов

Базальт – вещество вулканического происхождения, включающее в себя примеси железа, кальция, магния и 47% диоксида кремния. Именно благодаря кремнезёму базальт повсеместно используется в качестве огнезащиты. При воздействии высоких температур, материал не теряет свою форму, свойства твёрдого тела и не выделяет опасных веществ.

Базальтовое волокно, которым изолируют трубы от пожаров, создаётся из оригинальной породы без участия посторонних добавок, уменьшающих его природные свойства.

Комплексная огнезащита базальтовым материалом и краской

Наиболее популярными и надёжными считаются бренды:

1. Rockwool (Wired Mat) . Гидрофобизированные теплоизолирующие плиты, легкие и жесткие, выпускаются в рулонах. Размер 1 рулона: 800х600х50 мм.
2. Pro- Vent . Размеры рулона: 10000х1000-1200х20-80. Имеются варианты односторонней обкладки: фольга, армированная фольга, стеклянная, базальтовая, кремниевая ткань, металлическая сетка.
3. ТИЗОЛ. Размеры рулона: 1000-1200х500-600х40-200. Кашированные стеклохолстом и фольгой. Цена в среднем от 326 руб / м².
4. Бизон. Размер рулона: 6000х1000х20-80. Материал может быть облицован базальтом, кремнием, стеклом, алюминиевой фольгой, металлической сеткой. Цена от 200 руб/м².
5. МБФ. Максимальная длина рулона 31000х1000-1500х5-20. Материал имеет фольгированное покрытие. Цена от 320 руб/м².

Плюсы применения базальтовой огнезащиты:

• сравнительная дешевизна;
• высокая степень защиты;
• нетоксичность;
• негорючесть.

Основной минус – требование дополнительного крепежа. Как правило, для этого используются металлические скобы, которые разрушаются при высоких температурах, от чего изоляция просто спадает с вентканала. Надежнее всего клеить рулоны базальтовой защиты на огнестойкие клеевые составы.

Среди других минусов: сравнительная трудность монтажа, утяжеление конструкции.

Базальтовая фольгированная огнезащита воздуховода

Монтаж производится в несколько этапов:

1. Подготовка поверхности. Зачистка, выравнивание, сушка, удаление ржавчины, неровностей.
2. Нанесение клеевого вещества. Одного слоя достаточно для огнестойкости в 30-150 минут, для большей нужен второй слой.
3. Наклеивается материал полосами. Расход материала на 1 м² составляет 1.1 м². При монтаже двойной защиты, слои идут со смещением стыков относительно друг друга и расход составляет 2.05 м².
4. Если не используется клей, то рулон разматывается по всей поверхности трубы и закрепляется металлическими скобами.

У базальтовых рулонов предел огнестойкости составляет 180 минут при толщине в 70 мм. Чем больше толщина, тем выше защита, и наоборот. Варианты с фольгой повышают сопротивляемость энергии тепла. Применение совместно с краской или напылителями обеспечивает комплексную и наиболее надежную защита.

Применение рулонной базальтовой огнезащиты (видео)

Огнезащитная краска

Во время сильного нагревания, при воздействиях температуры в районе 100º, такая краска вспенивается, образуя новые слои углеродной защиты от огня и дополнительную теплоизоляцию.

1. Термобарьер. Расход краски для минимальной защиты в 45 минут – от 0.95 кг/м² в зависимости от толщины металлической конструкции (чем больше толщина воздуховода, тем меньше требуется краски).
2. Кедр-Мет-В. Расход составляет в среднем 1 кг/м².
3. Ecofire . Средний расход: 1.11 кг/м².
4. КРОЗ. Средний расход: 1.37 кг/м².

Плюсы огнезащитной краски:

• легкость нанесения;
• быстрота ремонта после пожара;
• конструкция не утяжеляется.

Первый минус – за толщиной и целостностью покрытия нужно неустанно следить, поскольку краска со временем облупляется, отпадает, стекает. Краски на водной основе могут не успеть вспениться, если пожар идет по углеродному типу (если температура резко возрастает в первые пять минут). В таком случае краска неэффективна, и следует заранее учесть возможность возникновения такого типа пожара.

Краску на водной основе наносят напылением или кистями. Она обеспечивает защиту в течение 120 минут при толщине в 0.8 мм. Чем больший слой краски наносится, тем выше время предельной огнестойкости.

Чем больше краски наносится на поверхность, тем она чаще нуждается в ревизии и проверке на целостность.

Результат применения огнезащитной краски для дерева (видео)

Напыляемый огнезащитный материал

Состав, наносимый методом напыления для огнезащиты поверхности. Он создаётся из минеральных микроволокнистых веществ, неорганического связующего и добавок с очень большим пределом огнестойкости (2-3 часа).

• отсутствие необходимости в подготовительных работах;
• хорошая сцепка с поверхностью;
• напыление можно красить, покрыв дополнительным слоем защиты;
• самый долговечный метод (слой может оставаться эффективным до 50 лет).

• выделение токсичных веществ;
• высокая стоимость;
• распыление должно производиться со всеми мерами предосторожности и в костюме защиты.

Напыляемый огнезащитный материал это смесь, которая гранулируется в бункере торкрета и наносится на поверхность под воздействием воздушной струи.

Из водяных форсунок смесь смачивается, что позволяет ей равномерно покрывать металл, дерево, бетон и любую другую конструкцию. За один этап напыления формируется толщина огнеупорного слоя до 20 мм. Согласно таблице соответствия, 8 мм достаточно для 30 минут предельной огнестойкости, а слоя толщиной 25 мм для 180 минут.

Применение напыляемой огнезащиты (видео)

vashslesar.ru

Утепление воздуховодов на улице. Утеплитель для вентиляции и воздуховодов

Во избежание конденсации в системе воздуховодов и обеспечения необходимой температуры используют утеплитель для вентиляции. Игнорирование данного правила влечет за собой поэтапное разрушение труб, вследствие чего теряются первоначальные параметры эксплуатации вентиляционной системы.

Особенности утеплителей для воздуховодов и вентиляции

Самоклеящаяся теплоизоляция воздуховодов состоит из листового вспененного полиэтилена, сшитого со слоем отражающей алюминиевой фольги. Гибкая по своей форме, она позволяет утеплить воздуховод своими руками. Плюсами данного материала являются его эффективность в плане тепловой изоляции, что обусловлено низкой теплопроводностью, экономия средств в ходе монтажа воздуховодов и несложность в установке. Для вентиляционных систем используются негорючие утеплители . Это повышает пожаробезопасность здания, поскольку в случае пожара пламя не будет распространяться по трубным коммуникациям.

Какой утеплитель лучше выбрать для вентиляции

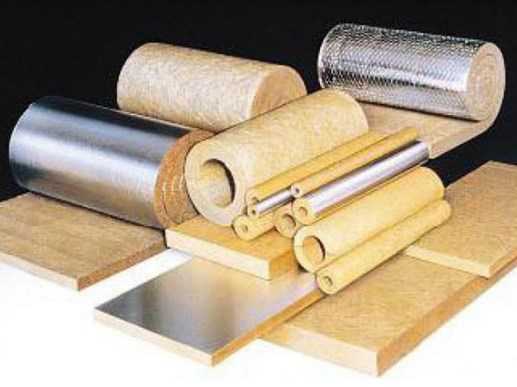

Для утепления воздуховодов специалисты рекомендуют приобрести минеральную вату, например, теплоизоляцию Rockwool . Данный материал состоит из минеральных волокон и по своей структуре достаточно эластичный, что позволяет во время монтажа производить прессование материала с целью придания ему необходимой плотности и конфигурации. В продаже есть изоляторы в виде трубных секций и панелей. Также описываемый материал бывает полужестким или жестким.

Существуют и другой утеплитель для воздуховодов – войлок, в состав которого входит стекловолокно и алюминиевый армированный крафт-лист. Такой материал можно применять при внутренней или наружной укладке вентиляционных магистралей.

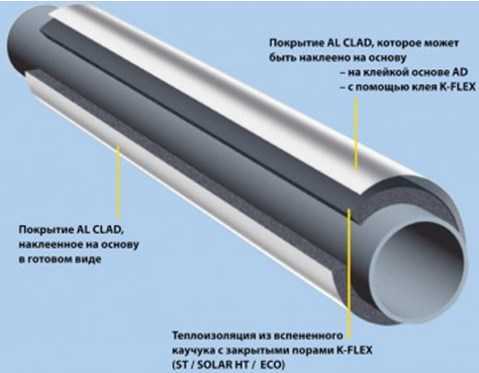

Пеноэластомеры – поколение новых теплоизоляторов, обладающих гибкой структурой. Их базовым преимуществом является неподверженность к воздействию различных микроорганизмов. Пеноэластомеры обладают низким влагопоглощением. Они защищают воздуховоды от коррозии и увеличивают срок эксплуатации вентиляционной системы.

Особенности монтажа теплоизоляции для вентиляции и воздуховодов

Перед установкой утеплителя вентиляционных труб необходимо произвести очистку последних от постороннего мусора и грязи. Затем воздуховоды обматываются в один слой минеральной ватой или другим выбранным утеплителем. Сверху накладывается фольгированный материал. Швы на поверхности труб герметизируют алюминиевым скотчем.

Описание:

Теплоизоляция воздуховодов выполняет следующие основные функции: Предупреждение образования конденсата как на внутренней, так и на наружной поверхностях воздуховода. Обеспечение огнестойкости во избежание распространения огня в случае возгорания. Ослабление шума и вибраций, возникающих в процессе движения воздуха по воздуховоду. Уменьшение теплопередачи между потоком воздуха в воздуховоде и внешней средой.

Образование конденсата, безопасность, шум, энергосбережение – таковы критерии, которые следует учитывать при выборе материала для теплоизоляции воздуховодов.

Теплоизоляция воздуховодов выполняет следующие основные функции:

Предупреждение образования конденсата как на внутренней, так и на наружной поверхностях воздуховода.

Обеспечение огнестойкости во избежание распространения огня в случае возгорания.

Ослабление шума и вибраций, возникающих в процессе движения воздуха по воздуховоду.

Уменьшение теплопередачи между потоком воздуха в воздуховоде и внешней средой.

Образование конденсата

В воздуховодах, по которым проходит холодный воздух, основная проблема – предотвращение образования конденсата на внешней стороне воздуховода.

Образование конденсата может приводить к коррозионным повреждениям воздуховодов и образованию плесени. Кроме этого, влага может просачиваться в помещение, вызывая при этом повреждения отделки и обстановки. Для предотвращения данного явления необходимо, чтобы температура наружной поверхности воздуховода была не ниже температуры точки росы воздуха помещения, в котором проложен воздуховод. Проблему можно решить, если оборудовать воздуховод теплоизоляцией, которая, наряду с низкой теплопроводностью, обладала бы высоким сопротивлением паропроницанию.

Толщина теплоизоляционного слоя устанавливается с учетом температуры точки росы (которая, в свою очередь, зависит от температуры и влажности воздуха в помещении), разности температур воздуха в воздуховоде и в помещении, теплопроводности изоляции и параметров воздуховода (формы, размера).

Приведенный на рис. 2 график позволяет рассчитать требуемую толщину теплоизоляционного слоя. В отношении влагопоглощения, характеристики лучше у теплоизоляционных материалов с закрытыми порами.

Следует иметь в виду, что с течением времени определенное, хотя и незначительное, влагопоглощение происходит в любых теплоизоляционных материалах, что повышает их теплопроводность.

Материалы с низким сопротивлением паропроницанию следует защищать соответствующим паронепроницаемым покрытием.

Теплоизоляция и противопожарная безопасность

Свойства того или иного материала в отношении противопожарной безопасности определяют его огнестойкость. Существуют шесть классов огнестойкости – от нулевого (негорючий) до пятого – по степени роста пожароопасности. Класс огнестойкости присваивается по результатам испытаний, в ходе которых образец материала подвергается воздействию высокой температуры.

Для организации воздуховодов применяются материалы, имеющие нулевой (0) класс огнестойкости. В случае, если канал имеет многослойную облицовку, допускается класс огнестойкости «ноль-один» (0–1). Данное условие соблюдается, если все поверхности в рабочем режиме состоят из негорючего материала толщиной не менее 0,08 мм и обеспечивают непрерывную защиту внутреннего теплоизоляционного слоя, имеющего класс огнестойкости не выше первого (1). Крепления и соединения, длина которых не более чем пятикратно превышает диаметр самого воздуховода, должны выполняться из материала, имеющего класс огнестойкости «ноль» (0), «ноль-один» (0–1), «один-ноль» (1–0), «один-один» (1–1) или «один» (1). Воздуховоды класса «ноль» (0) имеют наружную обшивку из материала класса огнестойкости не выше первого (1).

Шум

Системы воздухоподготовки и воздухораспределения создают шумы, передающиеся, в том числе, через систему воздуховодов. Шум возникает не только из-за турбулентности воздушного потока, проходящего по воздуховодам, но и от работы вентилятора, в процессе которой создается вибрация и иные акустические эффекты. По воздуховодам шум может распространяться из помещения в помещение. Бороться с шумом можно, если поддерживать небольшую скорость воздуха в воздуховодах, установить демпфирующие устройства в месте присоединения вентилятора к воздуховоду, использовать эластичную подвеску для воздуховодов, а также демпфирующие прокладки в местах пересечения воздуховодами стеновых конструкций. Шум, распространяемый по воздуховодам, может быть ослаблен также применением специальных шумоглушителей и звукоизолирующего покрытия. Многие теплоизоляционные материалы отличаются хорошими звукоизоляционными свойствами и могут использоваться в качестве и тепло-, и звукоизоляции. Таким образом, при выборе теплоизоляционного материала для воздуховода следует учитывать и его акустическую эффективность.

Энергосбережение

Выбор толщины теплоизоляционного слоя с целью энергосбережения определяется экономическими соображениями. Теплоизоляция, ограничивая теплообмен между воздухом, проходящим по воздуховоду, и внешней средой, в ходе эксплуатации системы вентиляции позволяет получить определенную экономию энергоресурсов. При этом следует учитывать, что теплоизоляция имеет свою стоимость, подлежащую амортизации. Экономическая эффективность здесь определяется разницей между стоимостью сэкономленных за год энергоресурсов и суммой годовых отчислений на амортизацию затрат на устройство теплоизоляции. Оба показателя возрастают при увеличении толщины теплоизоляции, но характер роста различен. Следовательно, наибольшую эффективность можно получить лишь при некоторой определенной толщине теплоизоляции. Эта толщина варьируется в зависимости от типа теплоизоляционного материала и его стоимости. Следует также учитывать, что далеко не всегда имеется возможность использовать толщину, дающую наибольшую экономическую эффективность, как, например, в случае укладки каналов в подвесном потолке, где пространство крайне ограничено.

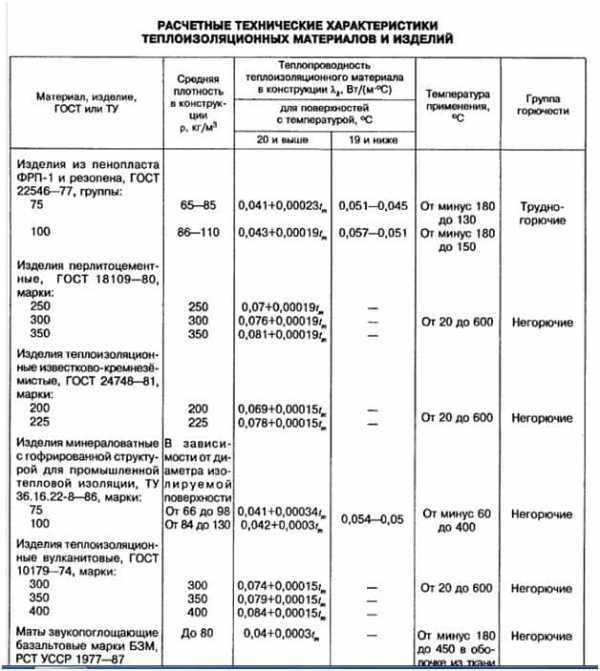

Для наиболее популярных материалов, применяемых для теплоизоляции воздушных воздуховодов, минимально допустимая толщина, в соответствии с действующими итальянскими нормативными документами, приведена в табл. 2. К воздуховодам типа «А» относятся воздуховоды, проложенные в неотапливаемом пространстве. Воздуховоды типа «Б» – каналы, встроенные в наружные стены внутри теплоизолированных строительных конструкций (в этом случае минимальная допустимая толщина теплоизоляции сокращается до 50 %). Воздуховоды типа «В» – каналы, проложенные в конструкциях, которые не сообщаются ни с наружной средой, ни с неотапливаемы

homele.ru

Утепление воздуховодов вентиляции

Функции теплоизоляции воздуховодов — выбираем материал утеплителя

Воздуховоды являются неотъемлемой частью любой вентиляционной системы. По воздуховодам в помещение подается чистый воздух и выводится отработанный. Правильная теплоизоляция воздуховодов позволяет поддерживать благоприятный температурный и влажностный режим в помещениях, делает работу вентиляционной системы эффективной и безопасной.

Функции теплоизоляции

Утепление воздухопроводов позволяет эффективно решать следующие задачи:

• Предупреждение выпадения конденсата на внутренних и внешних поверхностях.
• Ограничение теплопотерь.
• Огнезащита и препятствие распространению возгорания в вентиляционных системах
• Защита от шума при перемещении воздушных потоков и работе вентиляционного оборудования.

Защита от появления конденсата – это наиболее важная причина, по которой утеплять элементы вентиляционной системы просто необходимо. Все дело в том, что в холодное время года при прохождении по каналам теплого влажного воздуха из помещений на улицу, существует опасность появления капель влаги на воздуховодах. Конденсат является достаточно агрессивной жидкостью, которая в короткое время приводит в негодность металлические элементы вентиляции, просачивается через стены в помещения, по пути уничтожая отделочные материалы. Утепление позволяет удерживать температуру поверхности воздуховода выше точки росы, что препятствует конденсации влаги.

Теплоизоляция вентиляционных каналов также предотвращает возникновению и распространению пожаров в вентиляции. В изготовлении большинства утеплителей, широко использующихся на сегодняшний день, применяются материалы с классом огнестойкости «0». Это говорит о том, что материал не поддерживает горение. Регламентируется теплоизоляция воздуховодов СНиП 2.04.44-88, где учтена: необходимая толщина и допустимые материалы теплоизолирующего покровного и пароизоляционного слоя.

Использование современных теплоизоляционных материалов для обработки воздухопроводов, прекрасно справляются с шумом, который возникает при работе вентиляционного оборудования и проходящего воздуха. Кроме того, утепленные воздуховоды меньше вибрируют, что, несомненно, сказывается на повышении уровня комфорта, при пользовании вентиляцией.

Многие читатели нашего ресурса спрашивают: «Как утеплить воздуховоды вентиляции собственными силами, и какие материалы для этого лучше всего использовать?» Далее будут рассмотрены наиболее востребованные теплоизоляционные материалы, которые широко используются профессионалами для утепления воздуховодов.

к оглавлению ↑

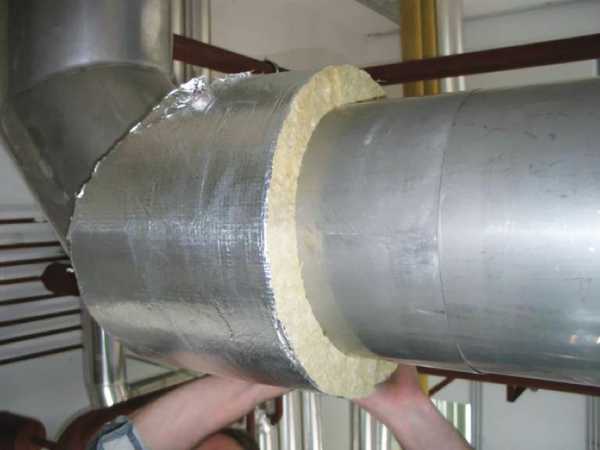

Минеральная вата

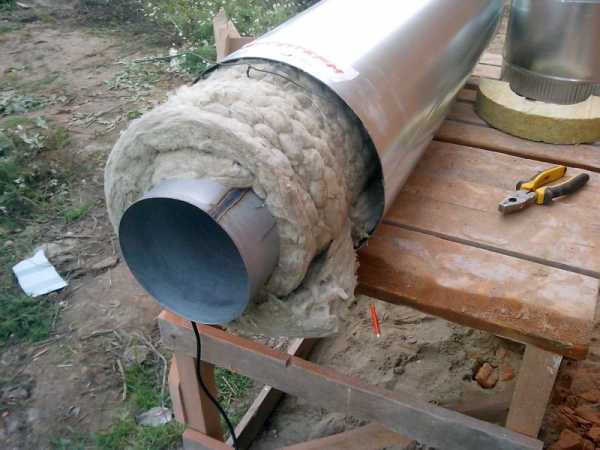

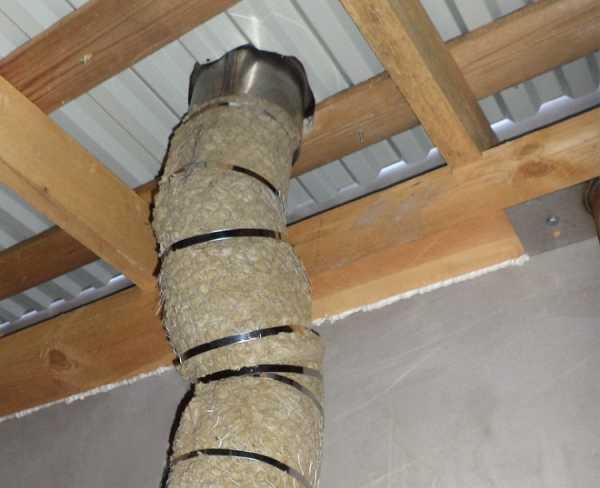

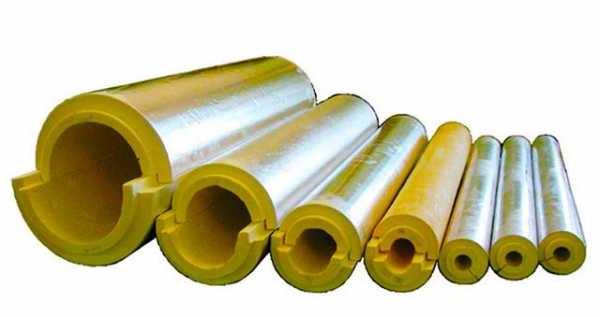

Утеплитель для воздуховодов из минеральной ваты имеет теплопроводность 0,038-0,045 Вт/м С°. Срок его службы очень внушительный – 30 лет при правильной гидроизоляции. Как правило, для теплоизоляции воздуховодов используются формованные изделия в виде жестких и полужестких трубных секций. Также может применяться минераловатный утеплитель в виде панелей и рулонного материала.

Этапы выполнения работ

1. Воздухопроводы очистить от грязи, ржавчины, плесени.
2. Обмотать воздуховод слоем гидроизоляции.
3. Плотно обмотать все элементы минеральной ватой, закрепив стыки скотчем, пластиковыми хомутами или металлическими креплениями.
4. Поверху ваты нанести слой алюминиевой фольги, или сделать кожух из листа оцинкованного металла.
5. Закрепить все пластиковыми или металлическими креплениями. Допускается фиксация металлического кожуха оцинкованной проволокой.

Утепленные воздуховоды из оцинкованной стали станут заметно тише и долговечнее.

к оглавлению ↑

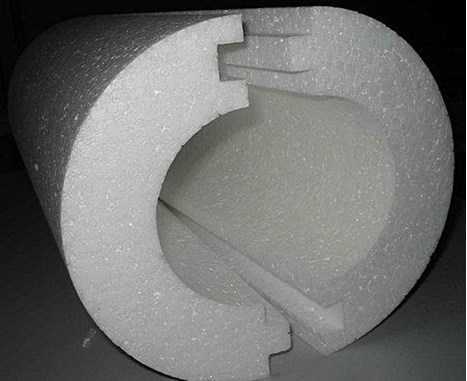

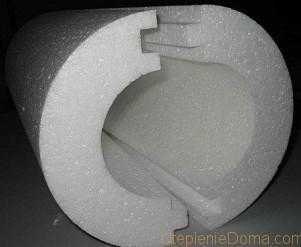

Пенополистирол

Утеплитель из пенополистерола имеет теплопроводность 0,040 -0,045 Вт/м С°. Используется в виде трубных секций (так называемая скорлупа). Благодаря пазам и разъемной структуре, этот утеплитель прост в использовании.

Этапы выполнения работ

1. Произвести измерения необходимого участка, после чего отрезать скорлупу нужной длины с помощью ножа.
2. Наложить на воздуховод две половины скорлупы со смещением в несколько сантиметров.
3. Нанести в пазы водостойкий клей и произвести сборку утеплителя. Для закрепления двух половинок утеплителя можно использовать скотч.
4. Следующие секции утеплителя монтировать так, чтобы исключить зазор между боковыми стенками скорлупы.

Совет: Скорлупа из пенополистирола достаточно жесткая и покрыть с ее помощью участки сложной формы не получится. Можно заменить сложные участки в вентиляционной системе гибким утепленным воздуховодом нужного диаметра.

к оглавлению ↑

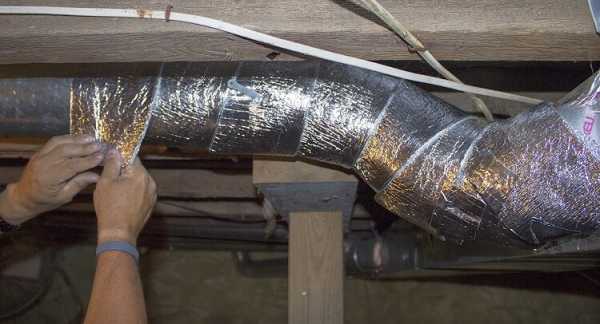

Алюминиевая фольга

Алюминиевая фольга сама по себе не является утеплителем, но прекрасно отражает тепло. Если использовать для теплоизоляции воздухопроводов, вспененный каучук с покрытием из алюминиевой фольги, то он станет прекрасным теплоизолятором и предохранит воздушные каналы от теплопотерь и выпадения конденсата.

Этапы выполнения работ

1. Произвести разметку на материале и отрезать необходимый участок теплоизолятора.
2. Очистить воздуховод от грязи, налета, влаги и плесени.
3. Наложить утеплитель на воздуховод как показано на рисунке выше.
4. Закрепить материал техническим скотчем или пластиковыми хомутами.

к оглавлению ↑

Вспененный полиэтилен

На сегодняшний день это один из самых популярных утеплительных материалов. Работать с ним просто:

1. Достаточно разрезать рулон на необходимые заготовки.
2. Обернуть ими воздухопровод.
3. С помощью монтажного скотча закрепить стыки.

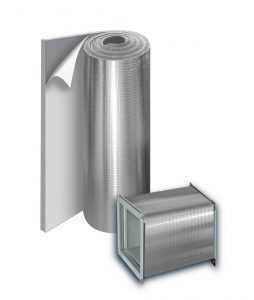

Сейчас очень востребована, на отечественном рынке, самоклеющаяся теплоизоляция для воздуховодов. Она имеет низкий коэффициент теплопроводности 0, 038 Вт/м С° и низкую паропроницаемость, а разная толщина этого утеплителя позволит оптимально решить все вопросы, связанные с теплоизоляцией воздухоотводов.

Мы надеемся, что все материалы, представленные в этой публикации, были полезны и позволят вам добиться хорошего результата при самостоятельной теплоизоляции воздуховодов.

ventilationpro.ru

Как утеплить вентиляционную трубу, вытяжку

Вентиляционная система представляет собой комплекс оборудования, основная задача которого – подача и отвод воздуха с целью поддержания в помещении нужного микроклимата. Кроме всего прочего, вентиляция состоит из воздуховодов. По ним и осуществляет транспорт воздушных масс. Они располагаются как внутри, так и снаружи здания. Согласно нормативной документации, воздуховоды должны отличаться определенным запасом прочности, достаточной пропускной способностью, оснащаться шумо- и теплоизоляцией. Зачем нужно проводить утепление воздуховодов вентиляции?

Целесообразность утепления вентиляционной разводки

Утепление вентиляционных труб существенно снижает уровень шума.

Утепление воздуховодов вентиляции выполняется с целью:

• предотвращения образования конденсата;
• повышения уровня огнестойкости труб;
• снижения уровня теплопотерь;
• уменьшения шума и вибрации при перемещении воздуха.

Конденсат выпадает на внешней стороне воздуховодов по причине разности температуры окружающей среды и воздуха, перемещающегося внутри. Последний всегда теплее, по сравнению с первым. Конденсат приводит к коррозии металла и его обледенению в зимнее время. Все это сокращает срок эксплуатации конструкции. Шумы в вентиляционной системе – это результат возникающей турбулентности воздуха и работы вентиляторов. Шум снижает уровень комфорта в помещении. Утепление вентиляции в частном доме и административном здании поможет устранить данный неприятный факт.

Термоизоляция с внешней стороны улучшает противопожарные характеристики воздуховодов, препятствует распространению огня. Правильное утепление вентиляции в частном доме снижает уровень его теплопотерь. В этом случае сводится к минимуму теплообмен между теплым воздухом внутри воздуховодов и окружающей средой.

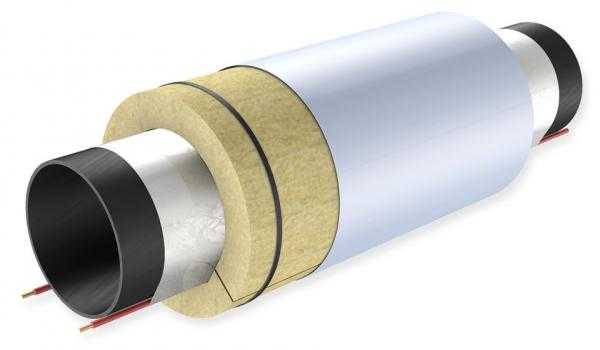

Сегодня в продаже можно найти воздуховодные трубы, уже оснащенные термоизоляционными материалами и не имеющие дополнительного слоя. Чем и как утеплить вентиляционную трубу в частном доме? Выбор необходимого материала и ход работ должен проводиться в строгом соответствии с нормативной документацией, а именно:

• СНиП от 2003 года об отоплении, вентиляции и системе кондиционирования;
• СанПиН об санитарно-эпидемиологических требованиях в жилых помещениях;
• СНиП об изоляционных материалах;
• СНиП о тепловой защите здания.

Не имея должного уровня подготовки и знаний, выполнять утеплительные работы не рекомендуется. Для этого обращаются за помощью к профессионалам.

Отсутствие или неправильное утепление приводит к образованию конденсата и коррозии.

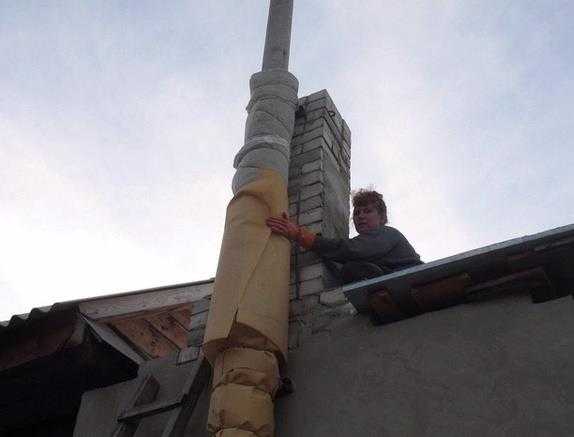

Внутри или снаружи? Как утеплить вентиляционную трубу в частном доме: внутри или снаружи? В каждом из вариантов есть свои преимущества и недостатки. Так, организовать внутреннюю теплоизоляцию сложнее с технической точки зрения. В то же время термоизоляционный материал здесь не нуждается в защите от механического воздействия. Однако при проведении внутренних работ необходимо увеличить площадь сечения воздуховодов, чтобы не изменялась их пропускная способность. Утеплитель покрывается упрочненной, гладкой пленкой, чтобы не увеличивалось сопротивление при перемещении воздушных масс. Здесь также понадобится паронепроницаемый материал. В противном случае теплоизоляция поглотит в себя влагу воздуха.

Внешняя теплоизоляция вентиляционной трубы в исполнении проще. Однако она тоже нуждается в пароизоляции. Плюс ко всему необходимо организовать гидробарьер конструкции, выступающей за пределы жилого помещения, и защиту от механического воздействия. Внешний теплоизоляционный материал – это потенциальная опасность в случае пожара. Он способствует распространению огня, потому нужно выбирать негорючие материалы. Однако используя подобную методику, нет необходимости в увеличении сечения воздуховодов.

В любом из предложенных вариантов, перед тем как утеплить вентиляционную трубу необходимо рассчитать правильную толщину термоизоляционного материала.

Термоизоляционный материал для вентиляции

Пенопластовая гильза с наружной отражающей изоляцией.

Чем и как утеплить вентиляционную трубу? Специалисты предлагают следующий перечень подходящих материалов:

• на основе минеральных волокон – минвата, стекловолокно, каменная вата;
• на основе полимерных производных – полистирол, полиуретан и др.;
• пеноэластомеры.

Утеплитель для воздуховодов вентиляции на основе минеральных волокон продается в виде жестких или полужестких плит и рулонов. Их плотность, а следовательно, и теплоизоляционные свойства лежат в широких пределах, что существенно упрощает процесс выбора. Можно найти минеральную вату в виде трубных секций. Они пригодны для внешней изоляции. Утепление вентиляционной трубы с внутренней стороны невозможно без стекловолокна, которое покрывают специальной пропиткой.

Пеноэластомеры относятся к категории негорючих материалов. Они пригодны для внешних и внутренних работ. Этот закрытоячеистый материал отличается гладкой поверхностью, а потому не создает дополнительного сопротивления при движении воздушных масс. Он выпускается в виде гибких пластин и пены. Производные полимеров могут иметь как открытоячеистую, так и закрытоячеистую структуру. Первые отличаются хорошей звукоизоляцией, вторые – низким коэффициентом теплопроводности. Оба вида не гниют, на их поверхности не размножаются грибки и бактерии. Они используются для внутренних работ.

Хоть отопление гаража электричеством самое дорогое, зато самое удобное и практичное. Включил обогреватель — и через пять минут в помещении Ташкент.

Как обустроить жидкостное отопление гаража поэтапно расписано здесь.

Термоизоляция вытяжной системы дома

Замок шип-паз.

Вытяжка – неотъемлемый атрибут современной кухни, ванной комнаты. Через нее на улицу выходят лишний пар и влага, которые образовались в результате приготовления еды и использования горячей воды. Из-за большой разности температуры отходящего из помещения воздуха и окружающей среды на поверхности воздуховода выпадает конденсат. Металл покрывается коррозией. Кроме этого, скопившаяся влага проникает в материал стен и потолка комнаты. Чтобы предотвратить образование конденсата, воздуховод подлежит термоизоляции. Как утеплить вытяжку в частном доме?

Если была куплена и установлена вытяжная система заводского изготовления, она обязательно оснащается внутренним, утеплительным слоем. Но эта часть воздуховода остается внутри помещения. Утепление вытяжки в частном доме, которая находится за пределами жилого помещения, можно выполнить минеральной ватой.

На начальном этапе труба очищается от пыли, грязи, мусора. Далее купленным плитным или рулонным утеплителем труба обматывается. Толщина материала рассчитывается, исходя из строительных норм. Но в большинстве случаев достаточно одного слоя минеральной ваты, толщиной 5 см. Крепеж проводится при помощи скотча. При этом швы проклеиваются алюминиевой клейкой лентой. Поверх вата обматывается отражающей теплоизоляцией с толщиной теплоизоляционного материала 2 см. Все соединительные швы дополнительно проклеиваются липкой, фольгированной лентой.

Несомненно, газовое отопление гаража несколько опасно, так как нужно содержать взрывоопасные баллоны, заполненные сжиженным метан-пропаном.

Готовый, бесплатный проект парового отопления жилого и нежилого помещения здесь.

Утепление внешней вентиляции. Нужно ли утеплять вентиляционную трубу, которая проходит по чердачному помещению? В случае с неотапливаемым чердаком утеплительные работы проводятся обязательно. При выборе материала берется во внимание не только опасность проникновения влаги, но и вероятность порчи утеплителя грызунами. Здесь пригодны пенопластомеры. Они выпускаются в виде своеобразной скорлупы, что существенно упрощает монтажные работы.

Утепление вытяжной вентиляции проводится по следующей схеме:

• выбор подходящей термоизоляции;
• ее монтаж;
• установка защитного кожуха.

Выбор термоизоляции проводится согласно размерам самой воздуховодной трубы. В противном случае утеплитель может не полностью покрывать поверхность воздуховода или будет укладываться внахлест, что также отрицательно скажется на его защитных функциях. Далее, при помощи ножа или пилы производится надрез скорлупы с последующим монтажом.

Современный материал оснащается замковым соединением «шип-паз». Во время монтажных работ нельзя его поломать. В противном случае утеплитель будет неплотно держаться поверх трубы.

Утепление приточной вентиляции заканчивается проклейкой стыков специальной лентой и установкой защитного кожуха. Он крепится при помощи бандажей.

Минеральная вата с фольгированием — идеальный вариант.

Работы с воздуховодами прямоугольного сечения. Как утеплить вытяжную вентиляцию прямоугольного сечения? Здесь можно использовать и рулонный, и плитный материал. Идеальный вариант – базальтовое волокно. Оно не способствует распространению огня, не поддается гниению. Недостатки – паропроницаемость и гигроскопичность – устраняются установкой гидро- и паробарьера.

Как утеплить вентиляцию в частном доме прямоугольного сечения? Подготавливают утеплитель нужной толщины. Нарезают его на удобные для монтажа куски. В качестве крепежных элементов берется прокаленная, стальная проволока. Для герметизации швов пригодится фольгированная, клейкая лента.

Работы выполняются в следующем порядке:

• монтаж утеплителя;
• проклейка стыков;
• крепеж при помощи проволоки;
• обмотка защитным, фольгированным утеплителем;
• фиксация защитной оболочки.

При работе с базальтовым волокном обязательно пользуются средствами индивидуальной защиты.

Основные вопросы по термоизоляции вентиляционной системы

Зачем утеплять вентиляционную трубу? Слой термоизоляции предотвращает образование конденсата на поверхности металлической трубы, что продлевает срок ее службы. Теплоизоляция снижает теплообмен между теплым воздухом из помещения и холодной окружающей средой. Утеплительные работы улучшают пожарную безопасность здания, препятствуя распространению огня. Надо ли утеплять вентиляционные трубы, которые проходят по неотапливаемому чердаку? Специалисты утвердительно отвечают на этот вопрос. Ведь здесь присутствует вероятность образования конденсата.

Чем и как правильно утеплить вентиляцию? Для утеплительных работ пригодны волокнистые материалы, производные полимеров и пеноэластомеры. Они монтируются как внутри, так и снаружи воздуховодов. В каждом из методов есть свои преимущества и недостатки. Как правильно выполнить работы, посоветует только специалист. Именно потому при необходимости в термоизоляции воздуховодов нужно обращаться за помощью к настоящим профессионалам. Профессиональный монтаж утеплителя на вентиляционную трубу показан на видео:

utepleniedoma.com

Как утеплить воздуховод

А в некоторых случаях теплоизоляция просто необходима, например техническая теплоизоляция. Сегодня часто используют уже утепленные воздуховоды, но они дороже Так давайте же рассмотрим от начала до конца процесс монтажа теплоизоляции воздуховодов.

Как написано выше монтаж тепловой изоляции зависит от того находится участок вентиляции: снаружи или внутри здания. Также различаются между собой теплоизоляция круглых и прямоугольных вентиляционных каналов. Зависимо от сечения подбирают утеплитель, а сам монтаж не особо отличается. А значит, что самое главное при утеплении вентиляции это подбор утеплителя и его толщины. Ознакомится со всеми видами материалов теплоизоляции.

Расчет толщины теплоизоляционного шара

Для расчета толщины теплоизоляции необходимо знать коэффициент теплопроводности: чем выше этот коэффициент, тем толще нужен утеплитель. Для того, чтоб вы не искали эти значения в СНиПе мы наведем их ниже.

 После выбора материала производим сам расчет. Для прямоугольных вентканалов толщина слоя теплоизоляции будет равна:

             δиз=(λиз /αиз)·(t0-tB/t0-tп   -1)

Для воздуховода круглого сечения расчет толщины теплоизоляции определяется по формуле:

λиз — коэффициент теплопроводности изоляции;

αн — коэффициент теплоотдачи;

tв — температура воздушных масс внутри вентканала;

tо — температура воздуха в помещении;

tп — температура поверхности теплоизоляционного слоя;

dиз — диаметр теплоизоляции;

dтр — диаметр воздуховода.

С этим разобрались, ну а если вам будет лень считать, то толщина шара теплоизоляции приблизительно, как утверждают эксперты, прямопропорциональна коэффициенту теплопроводности. Переходим к монтажу утепления.

Монтаж

А теперь приступим непосредственно к процессу монтажа теплоизоляции на воздуховод. Существует два способа теплоизоляции вентиляции. Первый способ это внутренняя теплоизоляция. Но так как он требует увеличения размеров воздуховода, и грозит отложением грязи на утеплителе, что конечно же снизит его свойства, мы такой способ рассматривать не станем. А остановимся на внешнем утеплении вентиляции.

Итак как уже упоминалось монтаж утеплителя зависит от сечения воздуховода. Для прямоугольных вентканалов используются теплоизолирующие плиты и маты, а для круглых — рулонные материалы. Самыми распространенными способами монтажа утепления вентиляции является:

1. Утепление воздуховодов минеральной ватой. Монтаж состоит из таких этапов:

1. Утепление вентиляции вспененным полиэтиленом. Этапы монтажа:

• очищают воздуховод;
• отмеряют длину утеплителя;
• в оболочке есть специальный шов по которому делается разрез;
• устанавливают полиэтилен на воздуховод;
• склеиваются швы с помощью монтажного клея.

Вспененный полиэтилен

Монтаж полиэтиленового утеплителя

3.Утепление воздуховодов пенополиуретаном. Монтаж производится в 5 шагов:

• определяется размер утеплителя;
• нарезается материал нужного размера;
• обеспечивается припуск покровного слоя;
• монтируется утеплитель;
• при помощи бандажей надежно закрепляются стыки.

Монтаж пенополиуретанового утеплителя

4.Утепление вентиляции пенополистирольной скорлупой. Для монтажа этого вида утеплителя особых навыков не нужно:

• определить размер скорлупы;
• разрезать скорлупу необходимого размера;
• установить скорлупу на воздуховод, при этом тщательно замкнуть стыки.

Утепление вентиляции пенополистиролом

Во время монтажа крепление утеплителей производится крепежными деталями, хомутами или проволокой. Для  улучшения теплоизоляционных свойств советуют применять гидроизоляцию перед началом монтажа утеплителя. А после на утеплитель нанести слой фольги.

Главным отличием теплоизоляции внешних вентиляционных труб от внутренних является наличие защитного материала, которым служит  оцинкованная жесть, листы алюминия или неопрен.

Выводы

Можно сделать вывод, что при нынешнем разнообразии утеплителей и желании производителей облегчить вам легкость их монтажа, теплоизоляцию вентиляции вполне реально сделать своими руками, не прибегая к обращению к специалистам.

Видео: Монтаж утеплителя вентиляции.

Читайте также:

Монтаж гибких воздуховодов

Монтаж вентилируемых фасадов

airducts.ru

Теплоизоляция воздуховодов

Нынешние времена заставляют проектировщиков систем вентиляции находить максимально эффективные решения, которые должны удовлетворять всем критериям по энергосбережению, безопасности, экономичности и комфорту.

Вентиляция, проходящая снаружи здания, в холодных помещениях подлежит утеплению.

Существуют предварительно изолированные утепленные воздуховоды. Они ускоряют процесс монтажа вентиляции, но кусаются своей дорогой ценой: утепленные вентканалы дороже своих неизолированных аналогов в 1,5-2 раза. Поэтому, изоляция вентиляции теплоизоляционными материалами, как говорится вручную, — довольно частое явление.

Если говорить о вентиляционных трубах прямоугольного сечения или больших диаметров, то о подобных предварительно изолированных воздуховодах речь и вовсе не идет, их нет априори.

Польза от утепления воздуховодов

О негативных последствиях, которые наступают при не выполнении утепления мы уже говорили в статье об утепленных воздуховодах. Ознакомившись с данным материалом, можно сделать вывод о некоторых важных фактах, которые образуются после проведения теплоизоляции вентиляции, это:

• предотвращение образования конденсата и всех негативных аспектов, которые он за собой влечет;
• энергосбережение;
• дополнительное уменьшение уровня шума и вибрации от вентиляции;
•  защита вентканалов от внешних факторов;
• увеличение огнестойкости (в некоторых случаях).

Материалы теплоизоляции воздуховодов

Чтобы удовлетворять приведенным выше критериям, материалы из которых выполняется утепление вентиляции должны иметь низкие показатели коэффициента теплопроводности, стойкость к разрушению, огнезащитные качества.

В основном, теплоизоляцию производят из таких материалов:

Как достигается энергосбережение с помощью утепления

Теплый воздух, что идет по воздухопроводу к потребителю или от него, теряет часть своего тепла, когда воздухопровод находится в более холодной окружающей среде, нежели температура воздуха внутри него.

Казалось бы, сколько тепла может потерять поток воздуха в воздухопроводе, при прохождение через холодные помещения или чердак? Оказывается довольно много. К примеру, если сравнивать с горячим водоснабжением, трубы которого утепляют, то окажется что воздух отдает тепло быстрее чем вода.

А вот почему… Теплоемкость воды составляет 4,2 кДж/(кг*К), то есть, чтобы поднять температуру 1 кг воды на 1 градус нужно передать ей 4,2 кДж теплоты. Величина теплоемкости воздуха составляет 1,005 кДж/(кг*К). Следовательно, воду тяжелее нагреть чем воздух, но и вода медленнее теряет тепло, при остывании.

Из этого можно сделать вывод о необходимости утепления вентиляционных каналов, чтобы избежать потери температуры приточного воздуха.

Толщина теплоизоляции

Минимальная толщина теплоизоляции воздуховодо в зависимости от теплопроводности (при средней температуре 40 °С) применяемого материала
Коэффициент теплопроводности теплоизоляционного материала, Вт/м • °С	0,03	0,032	0,034	0,036	0,038	0,04	0,042	0,044	0,046	0,048	0,05
Толщина теплоизоляционного слоя, мм	19	21	23	25	28	30	32	35	38	41	44

Выполнение теплоизоляции вентиляции

Утепление вентиляции и вентиляционных каналов может проводится с внутренней стороны и с наружной стороны. Способ утепления с внутренней стороны воздуховода на данный момент мало актуален, так как имеет ряд недостатков перед наружным способом. К ним относятся:

• возможность передачи огня по воздухопроводу при возгорании;
• влияние на параметры, перемещаемого внутри вентканала, воздуха;
• сложность контроля изношенности и замены теплоизоляционных материалов;
• влияние на аэродинамические характеристики вентиляционной трубы;
• потребность в использовании воздуховода большего сечения.

Проще говоря, единственным существенным преимуществом использования этого метода является высокоэффективное поглощение шума от системы вентиляции.

В наши дни почти всегда, пользуются методом наружного утепления, а недостаточную способность поглощения шума компенсируют с помощью глушителей, которые устанавливают возле вентиляторов.

К основным характеристикам материалов утепления относятся:

Теплопроводность

Коэффициент теплопроводности показывает насколько хорошо материал передает (проводит) тепловую энергию. Чем меньше коэффициент теплопроводности, тем меньшей толщины можно установить теплоизоляцию на воздухопроводе. К  стати, теплопроводность и большинство характеристик теплоизоляционных материалов собраны в этой статье.

Температура

Максимальные и минимальные показатели температуры при которой утеплитель будет находится в рабочем состоянии. Обычно требуют диапазоны температур от -30 до +100 °С.

Паропроницаемость

Утеплитель необходимо дополнительно изолировать тонкой пленкой (слоем) из материала, который не позволить проникнуть влаге внутрь теплоизоляции. При проникновении влаги во внутрь теплоизоляционного материала, его теплопроводность поднимается в десятки раз, что приводит к бесполезности изоляции воздухопроводов.

Санитарные нормы

Каждый теплоизолирующий материал должен соответствовать санитарно-гигиеническим правилам, согласно которым от утеплителя не допустимо выделение каких-либо токсичных веществ, что угрожают здоровью людей.

Огнестойкость

Этот параметр является уже дополнительной опцией, которую может выполнять утеплитель: теплоизоляция и огнезащита. Подробнее об материалах огнезащиты воздуховодов.

Монтаж теплоизоляции

Установка утеплителя проводится согласно нескольким несложным правилам, которые описаны в этой статье. При монтаже утеплителя, используют дополнительные материалы, которые защищают сам утеплитель: пленки, алюминиевую фольгу, алюминиевый скотч.

Цена

Стоимость квадратного метра теплоизоляции из каучука и самоклеющейся пленки  10-ти миллиметровой толщины фирмы K-FLEX AIR составляет около 9 евро.

Каучуковая теплоизоляция

Заключение

Необходимость использования теплоизолирующих материалов при монтаже вентиляции говорит сама о себе. Правильно определившись с видом материала изоляции, его характеристиками, подобрав толщину, можно успешно и надолго осуществить защиту воздуховода от тепловых потерь.

Видео: Жидкая теплоизоляция

Читайте также:

Тепловентиляторы, их виды и подбор

airducts.ru

aireng.ru

Изоляция вентиляции. Шумоизоляция, звукоизоляция и тепловая изоляция вентиляционных воздуховодов

• Тепловая изоляция: нюансы
• Изоляция от попадания конденсата
• Огнезащитная изоляция воздуховодов
• Звуковая изоляция воздуховодов: особенности
• Характеристики некоторых материалов для изоляции воздуховодов

Современные системы кондиционирования и климат-контроля обязательно оснащаются воздуховодом. Это приспособление обеспечивает подачу воздуха и его удаление из помещения. Системы кондиционирования и вентиляции монтируются в самых разнообразных помещениях. Это может быть склад, офис, жилой дом, производственный комплекс и так далее. Все это обязательно снабжается воздуховодами. Основной целью подобных систем является поддержание заданного климатического режима при минимальных затратах. Этого можно добиться только изоляцией воздуховодов.

В качестве изоляции для воздуховодов на улице или в помещении могут использоваться самые разнообразные материалы. Все зависит от того, какая именно защита требуется данному устройству. Изоляция воздуховодов подразделяется на тепловую, пожарную, звуковую и так далее. Все эти варианты используются не всегда. Иногда в качестве изоляции для воздуховодов может применяться какой-то один тип материалов, а иногда и их совокупность.

Тепловая изоляция: нюансы

Сегодня в качестве тепловой изоляции для воздуховодов могут использоваться самые различные материалы. Ее основная задача — предотвращение утечки теплого воздуха из помещения. Для этого защитные барьеры устанавливаются чаще всего на выходе системы.

Это позволяет решать 2 основные задачи:

1. Когда воздушные потоки проходят через длинный воздуховод, то они могут остывать. Здесь теплоизоляция используется для того, чтобы свести эти потери к минимуму.
2. Для такой изоляции для воздуховодов характерно, что она монтируется и на тех участках системы, где идет перемещение холодных воздушных масс. Здесь обязательно нужно их оберегать от теплого воздуха. Особенно это касается тех случаев, когда поток обеспечивается естественной циркуляцией. Здесь очень важно соблюдать перепады температур. Это как раз и делает теплоизоляция.

Существует множество материалов, которые используются в качестве изоляции для воздуховодов. Это может быть минеральная вата, стекловата, вспененный каучук, вспененный полиэтилен и так далее. Чаще всего выбор падает именно на минеральные маты, которые покрыты слоем фольгированного алюминия. Этот материал позволяет сохранять тепло в любых условиях.

Изоляция воздуховодов такого типа делится на внутреннюю и внешнюю. Первый вариант практически никогда не используется. Толщина материала выбирается в зависимости от многих факторов. Главными из них являются температура, влажность и агрессивность. Правильный расчет может произвести только профессиональный конструктор. Самостоятельно можно получить только приблизительные результаты.

Вернуться к оглавлению

Изоляция от попадания конденсата

Это вид изоляции для воздуховодов тоже очень важен.По элементам этой конструкции перемещается холодный воздух, температура которого значительно ниже той, что присутствует в самом доме. Это приводит к тому, что на стенках воздуховода образуется конденсат. Если он образуется в помещениях, где постоянно присутствует повышенная влажность воздуха, то велика вероятность того, что он будет выпадать в виде капель на пол, потолок и стены. Подобная среда способствует развитию болезнетворных бактерий и различных заболеваний.

В качестве изоляции для воздуховодов нужно использовать материал, который будет способствовать выравниванию температур 2-х сред. Здесь очень важно предусмотреть качественный поверхностный слой. Он будет выступать в качестве пароизолятора. Его основная задача заключается в том, чтобы предотвратить попадание влаги на материал утеплителя. Основа у этого слоя может быть самая разнообразная. Чаще всего здесь применяется базальтовое волокно или полиэтилен. 2-ой вариант является более дешевым.

Фольгированная изоляция для воздуховодов обязательно должна быть проклеена в местах стыков специальной лентой. Она будет способствовать защите от проникновения в структуру влаги. Когда изоляция воздуховодов реализуется с помощью рулонных материалов, то обязательно нужно использовать проволоку или ленту для дополнительной фиксации.

Вернуться к оглавлению

Огнезащитная изоляция воздуховодов

Все воздуховоды в доме связывают отдельно взятые помещения и способствуют увеличению циркуляции воздуха в них. В случае пожара огонь может достаточно быстро их разрушить. Чтобы этого не происходило, требуется защищать устройства с пом

bigamshop.ru
