Выбираем материал для теплоизоляции труб отопления: критерии выбора, разновидности материалов
Теплоизоляция труб отопления – вещь не только полезная, но и необходимая. В холодное время года важность изоляции труб обусловлена как фактором предотвращения теплопотерь при прохождении теплоносителя по трубам, так и повышением эффективности обогрева помещений.
Правильное утепление труб, по которым горячая вода циркулирует от котельной к потребителю, обеспечивает:
- во-первых, экономию средств на затратах по приобретению энергоносителя;
- во-вторых, более эффективное поддержание стабильной температуры в обогреваемых помещениях;
- в-третьих, продление срока службы самих труб, так как теплоизолятор надежно защищает трубопровод от коррозии, образования конденсата, разрыва в случае сильного промерзания и быстрого оттаивания воды и т. д.
Теплоизоляция должна быть обеспечена трубам отопления независимо от того материала, из которого они изготовлены.
- Стальные;
- полиэтиленовые;
- металлополимерные;
- стеклопластиковые;
- поливинилхлоридные или другие трубы –
обязательно подлежат изоляции и утеплению.
Поскольку на сегодня имеются разнообразные материалы, которые можно использовать в качестве изоляции для труб отопления, рассмотрим главные критерии, которыми стоит руководствоваться при выборе теплоизоляции для трубопровода.
Какой материал выбрать для теплоизоляции труб: критерии
Специалисты рекомендуют при выборе изоляции для труб отопления в первую очередь обратить внимание на такие параметры:
Диаметр трубопровода – в зависимости от того насколько велик или мал диаметр трубы, по которой движется горячая вода, можно выбрать в качестве утеплителя:
жесткий цилиндр либо полуцилиндр – подойдут для труб небольшого диаметра;
мягкий утеплитель, чаще всего продаваемый в рулонах, – для труб любого диаметра, в том числе, среднего (102 – 406 мм) и большого (более 406 мм).
- Условия эксплуатации.
- Требования к эффективности.
- Максимальная температура нагрева теплоносителя и т. п.
Это поможет подойти к выбору материала для изоляции более осознанно и грамотно.
Разновидности материалов для теплоизоляции труб отопления
Для теплоизоляции труб обычно используют такие виды материалов:
- Минеральная вата (или минвата) – волокнистый материал, получаемый в результате специальной обработки горных пород, металлошлаков, стекла; выпускается в виде мягких рулонных матов или плит. Из положительных качеств – термо- и химическая стойкость, нетоксичность, водонепроницаемость, доступность по цене.
- Стекловата (или стекловолокно) – одна из разновидностей минваты; изготавливается из песка, соды, доломита, известняка, буры, стеклобоя; выпускается в виде мягких, полужестких или жестких плит. Этот материал устойчив к вибрациям, био- и химвоздействиям, имеет долгий срок службы. Единственным отрицательным моментом является низкая плотность стекловаты, что ограничивает ее применение для трубопроводов с высокой (более 180 град.
- Пенополиуретан (ППУ) – ячеистый материал, получаемый в результате вспенивания специально составленной жидкой композиции, и на 98% состоящий из газовой фазы. Изоляция выполняется по технологии «труба в трубе», благодаря чему обеспечивается дополнительная жесткость конструкции. Пенополиуретановые изоляции экологичны и безопасны, устойчивы к гниению, механическим воздействиям, химикатам и колебаниям температур. Однако, именно благодаря своим плюсам, такая изоляция имеет довольно высокую ценовую категорию и доступна далеко не всем потребителям.
- Другие вспененные материалы – полиэтилен, каучук, пенополистирол, стекло. Имеют довольно хорошие эксплуатационные качества, экономичны и выпускаются в различных формах, что позволяет с легкостью каждому подобрать для труб отопления оптимальный вариант изоляции.
- Большую популярность в последнее время приобретает специальная теплоизоляционная краска. Нанесение ее толщиной всего 2 мм позволяет получить такую теплоизоляцию труб, какую дают несколько слоев минваты или ППУ. Теплоизоляционная краска так же безопасна и надежна, как и другие изоляционные материалы, но более удобна в нанесении, что позволяет не пропускать даже самые труднодоступные для изоляции места.
Теплоизоляционная краска так же безопасна и надежна, как и другие изоляционные материалы, но более удобна в нанесении, что позволяет не пропускать даже самые труднодоступные для изоляции места.Зная, какие виды материалов можно использовать для изоляции труб отопления, их особенности, положительные и отрицательные стороны, а также критерии выбора изоляции, Вы гарантированно сможете сделать правильный выбор!
Теплоизоляция для труб отопления: материалы, характеристики, применение
Какими свойствами должен обладать теплоизоляционный материал?
В первую очередь – иметь минимальную теплопроводность. Кроме этого материал должен быть влагостойким, чтобы обеспечить защиту от коррозии, и огнестойким, чтобы отвечать требованиям пожарной безопасности отапливаемых зданий. Важно, чтобы утеплитель имел высокое электросопротивление.
Температура теплоносителя в системах отопления жилых домов и промышленных помещений различна. При возможном нагреве поверхности труб свыше 100°С необходимо обратить внимание и на термостойкость материала, который планируется использовать для изоляции.
Теплоизоляция труб отопления в подвале должна проводиться с учётом химического воздействия. Требуется материал, который не боится влияния микроорганизмов и не гниет. Также играет роль цена и простота монтажа.
Выбор теплоизолятора
Материалы для утепления труб могут быть мягкими (рулонные), твёрдыми (цилиндры и полуцилиндры) и жидкими.
Жидкости создают монолитное покрытие, а цилиндры упрощают процесс утепления благодаря наличию специальных пазов. При выборе следует учесть диаметр труб и удобство их месторасположения, специфику эксплуатации трубопровода и максимальную температуру нагрева теплоносителя. Изоляция для труб отопления выполняется для того, чтобы обеспечить минимальную потерю тепла при перемещении теплоносителя по трубопроводу. Но мероприятия по теплоизоляции труб направлены не только на повышение КПД системы отопления. Утеплитель предотвращает образование конденсата на трубах, исключает вероятность замерзания теплоносителя при сбоях в работе системы, а также защищает металлические детали трубопровода от коррозии.
Какими свойствами должен обладать теплоизоляционный материал?
В первую очередь – иметь минимальную теплопроводность. Кроме этого материал должен быть влагостойким, чтобы обеспечить защиту от коррозии, и огнестойким, чтобы отвечать требованиям пожарной безопасности отапливаемых зданий.
Важно, чтобы утеплитель имел высокое электросопротивление.
Температура теплоносителя в системах отопления жилых домов и промышленных помещений различна. При возможном нагреве поверхности труб свыше 100°С необходимо обратить внимание и на термостойкость материала, который планируется использовать для изоляции.
Теплоизоляция труб отопления в подвале должна проводиться с учётом химического воздействия. Требуется материал, который не боится влияния микроорганизмов и не гниет. Также играет роль цена и простота монтажа.
Выбор теплоизолятора
Материалы для утепления труб могут быть мягкими (рулонные), твёрдыми (цилиндры и полуцилиндры) и жидкими. Жидкости создают монолитное покрытие, а цилиндры упрощают процесс утепления благодаря наличию специальных пазов. При выборе следует учесть диаметр труб и удобство их месторасположения, специфику эксплуатации трубопровода и максимальную температуру нагрева теплоносителя.
Минеральная вата
Минеральную вату производят в виде отдельных плит или сплошного полотна в рулонах. Рулонный вариант отлично подходит для утепления труб, в частности – большого диаметра. Максимальная температура эксплуатации минеральной ваты – 650°С, при этом она не деформируется и не теряет своих теплоизоляционных свойств. Материал обладает химической стойкостью, ему не страшны кислоты и растворители. Благодаря обработке специальными средствами минеральная вата практически полностью теряет способность впитывать влагу. В отличие от стекловаты минеральная вата безопасна для здоровья.
Пенополиуретан
Изоляция пенополиуретаном (более известное название этого материала – поролон) производится одним из трёх способов.
Метод заливки «труба в трубе». Между основной внутренней и дополнительной внешней трубой заливается пенополиуретан. Внешняя труба может быть металлической или полиэтиленовой.
Метод напыления. Удобен для обработки уже смонтированного трубопровода большого диаметра. В результате образуется бесшовное покрытие, имеющее срок службы более 20 лет.
Теплоизоляционные скорлупы. Это изделия из пенополиуретана в виде полуцилиндров, которые легко монтируются на трубы благодаря имеющимся продольным и поперечным замкам. Теплоизоляция труб отопления на улице часто выполняется с помощью таких скорлуп.
Вспененный полиэтилен
Производится в виде гибкого цилиндра с технологическим надрезом, используя который можно легко монтировать утеплитель. Шов заделывается сантехническим скотчем или клеем. Материал отлично поглощает вибрацию и обладает звукоизолирующим действием. Вспененный полиэтилен не боится влаги и не гниет, стоек к химическому воздействию, экологически безопасен. Такой утеплитель имеет долгий срок эксплуатации, при этом позволяет снизить потери тепла до 75%.
Пенополистирол
Пенополистирол – это разновидность пенопласта, для изоляции трубопроводов применяется в виде скорлуп. Скорлупы просты в монтаже, имеют длительный срок службы, могут использоваться многократно. Сам материал является горючим, но скорлупы имеют защитное покрытие из алюминия, стали или стеклопластика. Главное преимущество такого утеплителя – относительно низкая стоимость.
Пеноизол
Пеноизол – это жидкий пенопласт. Благодаря тому, что материал наносится в жидком виде, обеспечивается монолитное бесшовное покрытие. Пеноизол не является горючим, помимо теплоизоляции обеспечивает и звукоизоляцию, ему не страшны насекомые и грызуны.
Пенофол
Это рулонный материал, состоящий из двух слоев – фольги и вспененного полиэтилена. Удобен в монтаже, так как имеет малую толщину и небольшой вес. Выпускают Пенофол даже с самоклеящимся слоем.
Материал способен противостоять агрессивным условиям эксплуатации, не меняя своих свойств.
Теплоизоляция для труб отопления – одно из важнейших мероприятий. Благодаря использованию утеплителя можно не только снизить теплопотери в системе, но и существенно продлить срок её службы.
Изоляция труб отопления
Изоляция трубопроводов отопления – это важный аспект в создании энергоэкономных технологий, и этот вопрос в наши дни стоит остро. ООО “ЗИАТ ПолимерКор” предлагает весь спектр изоляционных материалов, работ и услуг по защите водопроводов отопления.
В целом процесс тепловой изоляции направлен не только на поддержку температурного режима на стабильном уровне, но и защиту носителя тепла от замерзания в период холода.
Защита наружных трубИзоляция наружных трубопроводов отопления нужна, чтобы носитель тепла максимально долго сохранял тепло.
Особенно актуальна она, для наружных магистралей обогрева.
На прогрев воды уходит большое количество тепла, и если не выполнить изоляцию наружных систем, то значительная его часть просто растратится по пути до точки назначения.
Для наружных магистралей отопления используют такие материалы:
- Минвата. Она может быть базальтовая и стекловолокно. Отличительная черта первого вида – это переносимость высоких температур. А второй вид можно применять только для наружных труб, потому, что он переносит сравнительно невысокую температуру – это 180 градусов.
- Пенопласт. На уличные коммуникационные сооружения производят спец формы, которые повторяют их геометрию. Недостатком данного утепления становиться то, что данный теплоизолятор впитывает немного влаги, а для сети под землей нужны защитные варианты, которые абсолютно влагонепроницаемы.
- Вспененный утеплитель. Данная защита бывает в форме чехла, она отличается удобством и простотою монтажа.
- Отражающая обмотка. Эту защиту накладывают на основную прослойку, и крепят проволокой.
- Краска. Это новый материал для теплозащиты трубопроводов, но, он уже спал очень популярным.
Изоляция действующих трубопроводов отопления в помещении не теряет своей актуальности. Понятно, что в тех зонах, где трубопровод должен отдавать свою тепловую энергию, изолировать его не стоит.
Но, зоны в помещении, где трубы проходят, например, в стене, нужно утеплить. Иначе тепло будет уходить на обогрев стенки.
Такую защиту в помещении используют не очень часто, и нужно отметить, что без нее страдает качество отопления.
Для системы, вмонтированной в пол, нужно применять защитные материалы с высокой плотностью. Например, в помещении эффективным будет любой вид вспененных утеплителей. Эти материалы отлично подходят для изоляции, а для простоты работы лучше брать трубчатые варианты.

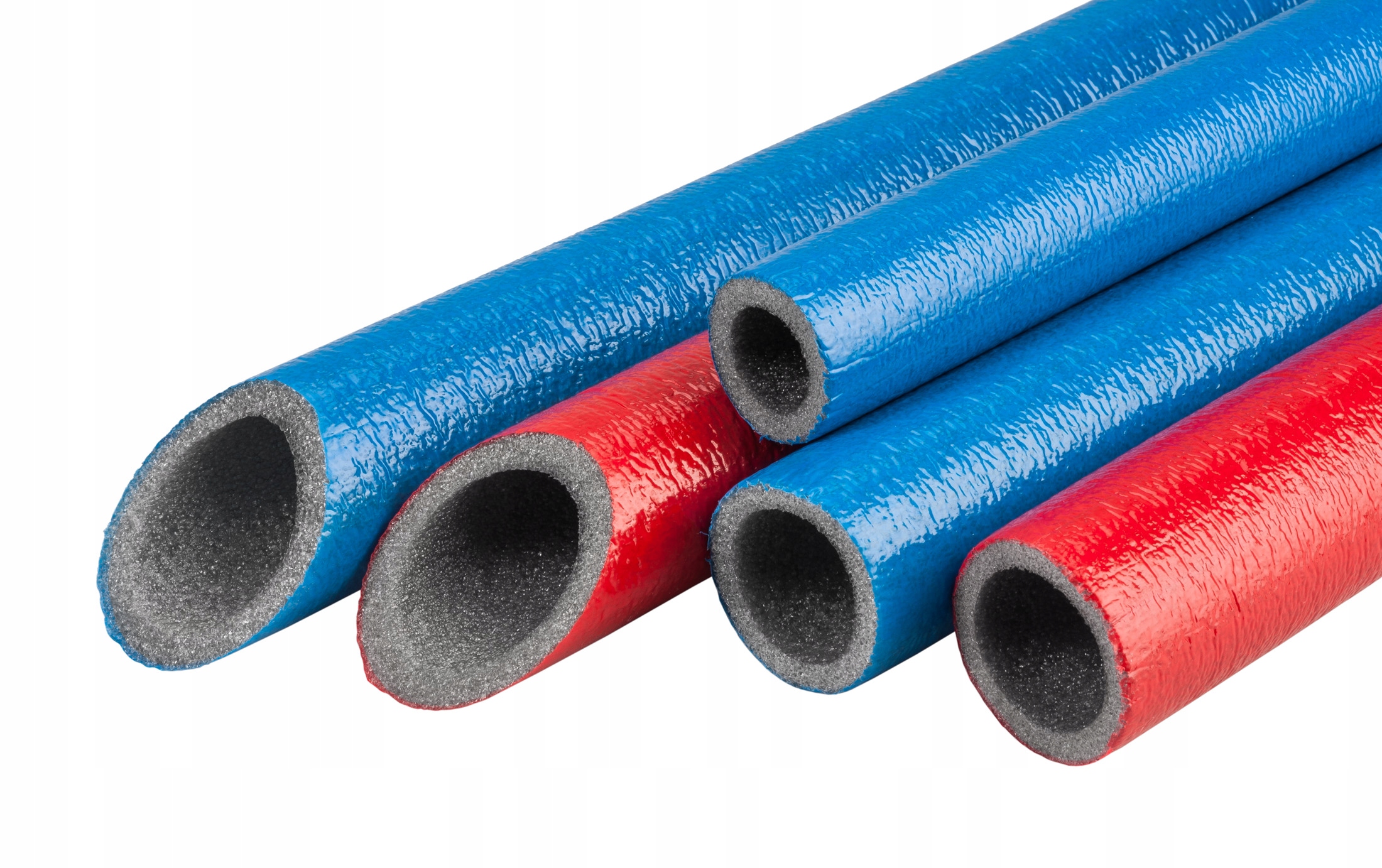

Это мягкие и гибкие трубки, оснащенные продольным разрезом.
Они легко одеваются на трубу и фиксируются специальным зажимом. Если монтаж такого утеплителя в помещении выполнить правильно, то он прослужит очень длительное время.
Изоляция трубопроводов системы отопления в подвале и чердаке очень важна. Эти помещения принадлежат к не отапливаемым зонам. В подвале воды не бывает и это правильно. Теплоизоляция в данном помещении может пострадать только от повышенного уровня влаги.
Этого воздействия не бояться минеральная базальтовая вата, полиуретан и пенопласт. Поэтому их смело можно брать для работ в подвале и на чердачном помещении. Используя перечисленные варианты, дополнительную тепловую защиту в подвале или чердаке устраивать не нужно.
Очень часто для теплозащиты не отапливаемых помещений берут вспененный пенополистирол. В быту его именуют «серая шкурка». Но, стоимость данного варианта немаленькая, поэтому потребители зачастую отдают предпочтение минвате.
С работами в подвале все понятно, а вот на чердаке еще нужно утеплить трубы и бачок обогрева. Он чаще всего располагается именно на чердаках.
Изоляция уличных трубИзоляция трубопроводов отопления на улице требует особого подхода. Прежде всего, при такой работе следует просчитывать возможное влияние влаги. На улице это идущий снег или дожди. Также укладывая теплоизоляцию на улице, необходимо предусмотретьгидрозащитный слой.
Общепринятые варианты теплозащиты теплоподводящей сети на улице такие:
- Минеральная вата.
- Обмотка, которую составляют шелковые нити.
- Рубероид.
- Намотка из стойкой к коррозийным процессам проволоки.
Варианты защиты на улице обязаны отвечать таким требованиям:
- Незначительная теплопроводимость.
- Устойчивость к влиянию влаги. В защите не должна скапливаться влага, это особенно важно для магистрали, проходящей в земле.
- Стойкость к влиянию агрессивной среды. Материал не должен разрушаться от влияния низкой температуры и ветра.
- Длительное время использования.
- Простая прокладка.
Материал не должен разрушаться от влияния низкой температуры и ветра.Утеплитель и изоляция для труб отопления на открытом воздухе, улице, в подвале
Теплоизоляция для труб отопления обеспечивает защиту от влаги, коррозии, экономию энергоресурсов. Основные утеплители: минвата, пенополистирол, пеноизол, вспененный полиэтилен, пенополиуретан, пенофол.
Статьи по теме:
Чтобы снизить потери тепла при устройстве систем отопления на открытом воздухе, используют изоляцию магистралей, которая представляет собой многослойный кожух из различных материалов. Внешняя защита труб отопления значительно увеличивает срок эксплуатации магистрали, снижает финансовые затраты на обслуживание и расход топлива для котельной. С помощью изоляции добиваются устойчивой температуры теплоносителя, которая без существенных потерь доходит до конечного потребителя.
Материалы утеплителя и требования к системам отопления
Перечень материалов, используемых для теплоизоляции трубопроводов:
- минвата;
- пенополистирол;
- пеноизол;
- полиэтилен вспененный;
- пенополиуретан;
- пенофол.
Изоляции подлежат не только основные магистральные трубопроводы, но и трубы отопления частных и многоквартирных домов, расположенные в подвале, погребе, на крыше, улице. Современные утеплители разрабатывают из недорогих материалов, с эргономичной конструкцией, которая помогает обработать трубы без помощи профессионалов и специального инструмента.
Изоляция для труб отопления и горячего водоснабжения – требования к материалам:
- Низкая теплопроводность.
- Безопасность для человека и окружающей среды.
- Инертность к кислотам, щелочам и другим биологическим веществам.
- Не горючий материал.
- Высокая температура плавления.
- Низкая гигроскопичность.
- Высокая коррозионная стойкость.
- Долговечность.
- Экономичность.
- Легкий монтаж.
Особенности применения минеральной ваты в качестве утеплителя
Минеральная вата, пожалуй, самый известный, старый и надежный материал из всех видов утеплителей.
Наряду с качественной теплоизоляцией обеспечивает безопасность и долговечность трубопроводов. Материал не горит, инертен к кислотам, щелочам, другим химическим соединениям. Стоимость минваты значительно ниже большинства современных изоляторов, что при больших объемах строительства играет важную роль.
Типы минеральной ваты для утепления:
- стеклянная – полученная из расплава стекла;
- каменная – получается из расплава вулканических пород;
- шлаковая – продукт переработки шлака из доменной печи.
Как и большинство пористых материалов, минеральная вата гигроскопична и хорошо впитывает влагу из окружающей среды. Напитанный водой материал резко теряет свои теплоизоляционные свойства и способствует коррозии металла. Поэтому при утеплении трубопроводов обязательно предусматривают внешнюю гидроизоляцию. Обычно это листы рубероида или алюминиевой фольги повышенной прочности.
Необходимость использования гидроизоляции резко повышает общую стоимость монтажа системы отопления.
Поэтому сегодня минвата для утепления труб отопления используется в редких случаях, когда нет возможности применить более дешевые аналоги.
Технические характеристики пенополистирола
Два полуцилиндра из пенополистирола надевают на трубу сверху и снизу. В местах разреза имеется паз, который обеспечивает отсутствие щелей и надежную стыковку частей между собой. Изолированную трубу обматывают металлической проволокой, скотчем или укрепляют хомутами. Кожух надежно защищает магистраль от охлаждения и физических повреждений. Несмотря на водоотталкивающие свойства материала, его нужно защищать от влаги. Для этого предусматривают гидроизоляцию.
По сравнению с минватой, пенополистирол является более дешевым и простым в эксплуатации изолятором. Предпочтительно его используют при устройстве систем отопления в частных домах, подвалах, так как материал легко монтировать даже непрофессионалу. Утеплить стояки своими руками достаточно легко – важно правильно подобрать диаметр кожуха, закрепить его на магистрали, обработать гидроизоляцией.
При повреждении участка покрытие снимают и меняют на новое.
Недостатком использования пенополистирола в качестве утеплителя труб является невозможность обработки сгибов и поворотов системы отопления кожухом из данного материала.
Основные характеристики пенополистирола приведены в таблице 1.
| Наименование показателей | ПСБ-С-15У | ПСБ-С-15 | ПСБ-С-25 | ПСБ-С-35 | ПСБ-С-50 |
|---|---|---|---|---|---|
| Плотность, кг/м.куб | до 10 | до 15 | 15,1-25 | 25,1-35 | 35,1-50 |
| Прочность на сжатие при 10% линейной деформации Мпа, не менее | 0,05 | 0,06 | 0,08 | 0,16 | 0,20 |
| Предел прочности при изгибе, не менее | 0,08 | 0,12 | 0,17 | 0,36 | 0,35 |
| Теплопроводность в сухом состоянии при 25 °С, Вт (м К) | 0,043 | 0,042 | 0,039 | 0,037 | 0,036 |
| Водопоглощение за 24 часа, % по объему, не более | 3,0 | 2,0 | 2,0 | 2,0 | 2,0 |
| Влажность, % не более | 2,4 | 2,4 | 2,4 | 2,4 | 2,4 |
Пеноизол для изоляции систем отопления
Современный утеплитель для труб отопления, по своим качествам аналогичный пенополистиролу.
Пеноизол наносится на поверхность магистрали в жидком виде с помощью специального распылителя. Под действием атмосферного воздуха материал застывает, образуя прочную негигроскопичную пленку без швов.
Технические характеристики пеноизола:
- теплопроводность 0,035…0,047 Вт/м•0С;
- предел температур -50…+1200С;
- плотность 15 кг/м3;
- предел прочности сжатия – не более 1 кг/см2;
- адсорбция – 6…8%.
После обработки трубы не потребуется закрывать гидроизоляционным материалом – пеноизол не впитывает влагу, не пропускает воздух, не реагирует на химикаты, биологические вещества. При нарушении герметичности покрытия поврежденный участок просто пропенивают еще раз.
Утепление труб вспененным полиэтиленом
Вспененный полиэтилен реализуют в рулонах, поэтому его легко использовать для утепления водопроводов каждому домохозяину. Пленку нарезают на части, обматывают им трубы, скрепляют проволокой, хомутами.
Достоинства вспененного полиэтилена:
- не боится влаги;
- долговечный;
- легко монтируется;
- экономичен;
- не гигроскопичен;
- не горючий, плавится при температуре +115 град.
С другой стороны, теплоизоляционные свойства полиэтилена уступают другим материалам. Например, если обмотать трубу в 2-3 слоя, то утепление магистрали весьма сомнительно. Если намотать на трубопровод 5-8 слоев, расход материала значительно увеличиться и такой способ утепления будет не экономичен. Возможно, изоляционный полиэтилен отлично защитит трубу от коррозии и влаги, но не спасет от потерь тепла в сильные морозы.
Какой материал для утепления труб лучше: пенополиуретан или минеральная вата
Пенополиуретановая изоляция (или скорлупа) специально разработана для металлических и полимерных труб отопления различного диаметра. Представляет собой раскрывающийся кожух со слоем вспененного плотного полиуретана толщиной в несколько сантиметров и внешним покрытием из металлической фольги.
В готовое изделие укладывают трубу и плотно закрывают края изоляции. На стыке имеется самоклеящаяся лента, которая плотно закрывает шов и не дает краям расходиться. Утепленные трубы выглядят эстетично.
С помощью пенополиуретановой изоляции обеспечивается надежная защита полимерных и металлических труб от внешнего воздействия. На сегодня это самый востребованный материал для утепления тепловых магистралей в современном строительстве.
Сравнить пенополиуретан и минеральную вату можно изучив характеристики, приведенные в Таблице 2.
| Показатели | Ед. изм. | ППУ | Минвата |
|---|---|---|---|
| Коэффициент теплопроводности | Вт/ м С | 0,033 | 0,049 |
| Кажущаяся плотность | кг/м.куб | 60-80 | 55-150 |
| Прочность при сжатии | Мпа | 0,3 | Не нормируется, сопротивление нагрузкам минимальное |
| Водопоглощение, не более | % | 10 | Не нормируется, сопротивление увлажнению минимальное, постоянная влажность, закладываемая в расчет 4% |
| Эффективный срок службы, не более | лет | 40 | 10 |
| Эксплуатационные расходы (удельная повреждаемость) | повреждений год/100 км | 3-4 | 30-40 |
Монтажная пена является тем же пенополиуретаном, только в жидком виде.
Юлия Петриченко, эксперт
Поэтому утепление небольших участков труб можно осуществлять с помощью покрытия их жидкой пеной. Застывая, монтажная пена расширяется, заполняет полости, образуя объемный кожух из вспененного полиуретана. Этот способ можно применять для изоляции труб в подвале, квартире или частном доме. Особенно удобно пенить места сварки, изгибы, то есть те места, где не используют стандартные способы утепления.Пенофол для изоляции магистралей
Из современных изоляционных материалов особую симпатию получил пенофол – вспененный полиэтилен со слоем алюминиевой фольги в качестве внешнего защитного покрытия, который дает дополнительную теплоизоляцию. Это рулонный материал, который нарезают в зависимости от диаметра утепляемой трубы. Пенофол просто обматывают вокруг магистрали – материал прочно прилипает к поверхности и становится единым целым с трубой. Полотно гибкое и легко принимает форму трубопроводов, закрывая места изгибов, поворотов.
Наряду с отличными теплоизолирующими свойствами обладает небольшой стоимостью, что позволяет использовать его в крупномасштабных проектах. Подходит тем, кто хочет изолировать трубопровод в квартире или частном доме своими руками. Материал используют для утепления, гидроизоляции стен, полов, потолков, монтажных швов окон, откосов и т.д.
Где требуется изоляция труб
Изоляция труб отопления, подвода горячей и холодной воды необходима, если магистрали проходят под землей, на открытом пространстве, в подвале или на чердаке многоквартирных, частных домов. Утеплитель для труб отопления на открытом воздухе позволяет справиться со многими минусами физико-химических свойств материала магистрали и недостатками монтажа системы.
Полимерные трубы отопления более устойчивы к коррозии, но и они требуют защиты от промерзания, физических повреждений, истирания и т.п. Металлические трубы, несмотря на жесткость, прочность, могут быстро заржаветь и прийти в негодность.
Кроме того, металл является проводником тока, обладает хорошей теплопроводностью, что для труб отопления и ГВС является большим минусом. Изоляция позволяет устранить эти недостатки и сберечь температуру теплоносителя. Чем воспользоваться для утепления труб, каждый решает по собственным возможностям.
Материалы, снижающие теплоотдачу труб отопления, используются в строительстве повсеместно. Сегодня производители предлагают огромный ассортимент теплоизоляционных материалов, которые можно применять без специальных инструментов и умений.
А какую изоляцию системы отопления в собственном доме обеспечиваете вы? Какими материалами вы советуете воспользоваться при утеплении труб в частном доме?
Теплоизоляция труб отопления своими руками
Вопрос теплоизоляции отопления чаще всего рассматривается в связи с системами централизованной подачи тепла, где источник тепловой энергии (котельная) находится на значительном расстоянии от потребителя.
Обычно прокладка теплотрассы, по которой движется теплоноситель, производится в грунте, в специальных каналах. Утепление труб производится в соответствии с действующими СНиП и выполняется под контролем специалистов.
Другое дело теплоизоляция отопления в частном доме, где «главным специалистом» зачастую является его владелец. Ему-то и нужно знать, где и что утеплять и изолировать, и какие материалы при этом использовать.
Потери тепла в частном доме
В состав отопительной системы частного дома могут входить участки труб, расположенные за пределами отапливаемых помещений. Простой пример: расположение подающего трубопровода по неотапливаемому чердаку или помещение части обратного трубопровода ниже плоскости пола.
В этом случае неизбежны потери тепла, ведущие к снижению эффективности отопительной системы и к росту затрат на отопление. Величина тепловых потерь зависит от протяженности участка отопительной системы и от разности температур между теплоносителем и окружающей средой.
Единственным способом снижения тепловых потерь в этом случае является утепление труб, а точнее, теплоизоляция участка отопительной системы, на котором возможны тепловые потери.
Утеплять трубы, расположенные внутри отапливаемых помещений, не нужно. Все тепло, поступающее с их поверхности, идет на обогрев дома, а значит, вести речь о потерях тепла не уместно.
Характерные особенности теплоизоляции отопления
В подавляющем большинстве случаев теплоизоляция отопления подразумевает утепление труб, расположенных в труднодоступных местах. Следует отметить, что монтаж теплоизоляционного материала на поверхности трубы само по себе занятие сложное, требующее специальных навыков и сноровки.
В самом простом случае трубу просто обматывают несколькими слоями утеплителя (в зависимости от теплоизоляционного материала), а затем слоем фольги или рубероида. Фиксируют утеплитель с помощью шпагата или проволоки.
На много удобнее и практичнее для систем отопления использовать готовые теплоизоляционные формы, изготовленные по форме трубы и надеваемые на нее по принципу скорлупы грецкого ореха.
Подбор теплоизоляции для труб производится по их наружному диаметру.
В традиционных системах отопления, ориентированных только на обогрев, температура поверхности труб никогда не бывает ниже температуры окружающей среды, а, значит, на ней не образуется конденсат. Также маловероятна прокладка труб отопления в каналах, заполненных водой. Исходя из этого, можно использовать для теплоизоляции труб отопления любые материалы, как «дышащие», такие как минеральная вата, так и «не дышащие», такие, как пенополистирол или пенопласт.
Другое дело системы отопления, используемые летом для кондиционирования воздуха: на поверхности их труб неизбежно образуется влага (конденсат), что может стать причиной коррозии металла или привести к развитию грибковой микрофлоры на поверхности труб из полимерных материалов.
В этом случае для теплоизоляции системы отопления используют только паропроницаемые материалы, изготовленные на основе каменной ваты или стекловолокна и обеспечивающие свободный отвод влаги от поверхности труб и воздуховодов.
Еще один немаловажный фактор, учитываемый при выборе теплоизоляционного материала для отопления, это температура наружной поверхности труб и воздуховодов отопительной системы. В частных домах с водяным или воздушным отоплением она не превышает 90 С.
В этом случае для теплоизоляции подающего трубопровода использовать нужно теплоустойчивые материалы на основе каменной ваты или стекловолокна, например, ТехноНиколь и т.д. Для утепления обратного трубопровода можно использовать любые теплоизоляционные материалы.
Для утепления низкотемпературных систем отопления никаких ограничений по выбору теплоизоляционного материала нет.
Другое дело системы парового отопления, все чаще используемые для обогрева частных домов: в них температура поверхности труб и приборов отопления может достигать 130 градусов Цельсия. В этом случае для теплоизоляции системы отопления можно использовать только иглопробивные маты на основе каменной ваты, изготовленные без применения клеящих составов и смол.
Теплоизоляционные материалы на основе каменной ваты или стекловолокна, предназначенные для низкотемпературных поверхностей, (например, для утепления фасадов зданий) в системе отопления с нагревом поверхности выше 90 С лучше не использовать.
Как правило, производитель теплоизоляционного материала дает четкое определение, где и при каких условиях может использоваться тат или иной вид теплоизоляционного материала, что не всегда берется во внимание «специалистами» при монтаже систем отопления.
Изначально одним из самых традиционных материалов, с помощью которых выполнялась теплоизоляция отопления, была стекловолоконная вата. Однако его использование сопряжено с опасностью для здоровья и сложностями в установке, поэтому на смену ей пришли более безопасные материалы. Наилучшим образом себя зарекомендовали следующие:
- минеральная вата;
- пенополиуретан;
- вспененный полиэтилен;
- фольгированный пенофол;
- жидкие изоляторы.
Изоляция минеральной ватой
Теплоизоляция отопления с помощью минеральной ваты выгодна, в первую очередь, тем, что ее можно использовать при очень высоких температурах – материал выдерживает до 700 градусов Цельсия и при этом практически не горит. Вата устойчива к воздействию кислот, масел и щелочи и почти не впитывает воду. Используя минеральную вату для сохранения тепла, можно ожидать быстрой нормализации микроклимата, а при использовании газовых котлов существенно сокращаются и расходы на отопление.
Изоляция пенополиуретаном
Данный материал имеет схожие технически характеристики с минеральной ватой – низкая теплопроводимость и горючесть, высокая прочность. Однако, в отличие от вышеупомянутого материала, теплоизоляция отопления с помощью пенополиуретана происходит не так просто. Материалу либо заранее придают форму в виде половинок цилиндров и надевают их на трубы, закрепив мастикой, либо вещество напыляется прямо на трубы отопления.
Последний метод возможен только при наличии специально обученного персонала и оборудования.
Вспененный полиэтилен
Такой полиэтилен считается одним из самых экологически чистых материалов, он не горит и не гниет, не подвержен перепадам температур и довольно-таки долговечен. Исследования показали возможность эксплуатации этого материала в диапазоне от -60 до +100 градусов.
Пенофол с фольгой
Как становится ясно из названия, это комбинированный материал, соединяющий в себе вспененный пенополиэтилен и полированную фольгу. Вспененный слой бывает различной толщины и плотности, в зависимости от условий предполагаемой эксплуатации. Многослойность позволяет добиться внушительных теплоизоляционных качеств. Также этот материал прост в установке и использовании.
Жидкие изоляционные материалы
Эти изоляторы привлекают, в первую очередь, компактностью исходного материала. Их легко наносить на поверхности любой степени сложности, особенно это актуально при наличии сложных изогнутых трубопроводов.
Самая простая теплоизоляция отопления с помощью такого состава проводится с помощью обычного распылителя или спрея, некоторые производители предусматривают возможность нанесения кистью. В процессе образуется незаметная, на первый взгляд, пленка, которая надежно защищает трубы от потери тепла.
Подведем итоги
Понятие «теплоизоляция отопления» в большей мере применимо к системам центрального теплоснабжения
В частных домах утепляют только участки труб и систем отопления, расположенные за пределами отапливаемых помещений
Для утепления участков трубопроводов лучше использовать специально изготовленные для этого формы
При выборе теплоизоляционного материала учитывается назначение системы (отопление, охлаждение) и максимальная температура поверхности
Подбирать теплоизоляционный материал нужно в соответствии с его техническими характеристиками, указываемыми производителем.
Фольгированный утеплитель для труб отопления: виды и использование
Довольно часто возникает необходимость изолировать коммуникации.
Если место, где находится котельная, в доме не отапливается, то при движении теплоносителя по ним к помещениям теряется примерно 20% тепла. Для максимизации КПД системы и снижения теплопотерь используется утепление труб отопления. Оно может выполняться своими руками с применением различных материалов – минеральной ватой, пенополиуретаном (ППУ), жидкими утеплителями, пенофолом.
При помощи фольгированного утеплителя можно изолировать трубы теплосети любого диаметра
Зачем необходимо утепление труб для отопления
Рациональное использование тепловой энергии предполагает обогрев только тех помещений в квартире или доме, которые в этом нуждаются. Если изоляции для труб отопления нет, то тепло в нежилых помещениях, например, на чердаке или в подвале, рассеивается без особой пользы для потребителя. Это снижает общую производительность системы и увеличивает расходы на энергоносители.
Утепление для труб отопления наружных трасс также снижает риск замерзания теплоносителя во время резкого падения температуры.
Хотя промерзание системы маловероятно, однако, могут образовываться пробки. Поэтому теплоизоляция трубопровода отопления, расположенного вне здания — обязательное и важное условие монтажа наружных и внутренних трасс.
Правильно выбранные характеристики и толщина изоляции трубопровода отопления способны защитить элементы сети от образования конденсата, механических повреждений и коррозии.
Утепление труб помогает в значительной мере снизить теплопотери и уменьшить потребление топлива
Чем утеплять трубу отопления
Существует множество теплоизоляционных материалов для труб отопления. На выбор необходимого влияют параметры помещения и технические условия эксплуатации отопительной сети. К основным критериям относятся:
- расположение трубопроводов, требующих изоляции;
- температура теплоносителя системы;
- характеристики трубопроводов;
- технические параметры материалов для изоляции труб отопления.
Основными эксплуатационными параметрами, которыми обладает теплоизоляционный материал являются:
- теплопроводность;
- влагостойкость;
- термостойкость и огнестойкость;
- устойчивость к влиянию микроорганизмов и гниению;
- достаточная толщина;
- цена монтажа и технологичность.
Чем меньшей теплопроводностью обладает материал для утепления труб отопления своими руками, тем лучше у него теплоизоляционные свойства. Влагостойкость влияет на качество защиты металлических (стальных) трубопроводов от коррозии и конденсата.
Удобнее всего утеплять трубы уже готовой «скорлупой», она производится из самых разных материалов
Обратите внимание! Параметры огнестойкости теплоизоляции для труб отопления должны в полной мере соответствовать установленным нормам пожаробезопасности в отапливаемых конструкциях.
Толщина изоляции рассчитывается для каждого конкретного случая по сложным формулам.
Основные материалы для утепления трубопроводов
Для получения максимального эффекта важно четко определиться, чем утеплить трубы отопления в подвале, квартире или на чердаке. Выделяют мягкий рулонный, твердый штучный и жидкий теплоизоляционный материал. Делая выбор, необходимо учитывать диаметр коммуникаций, чтобы правильно подобрать размер штучного утеплителя.
Все виды изоляции на трубы отопления выполняют свои функции за счет содержащегося внутри воздуха и разнятся лишь удобством монтажа. Теплоизоляция «скорлупа» – один из наиболее легких способов утепления. Она выпускается в форме полуцилиндров. Установка может быть выполнена своими руками путем соединения половинок.
Скорлупа обеспечивает качественную изоляцию труб отопления в подвале (на чердаке) посредством пазов в половинках цилиндра. К наиболее популярным и практичным утеплителям трубопроводов относятся пенополистирол, стекловолоконная и минеральная вата, пенополиуретан, пеноизол, вспененный полиэтилен, фольгированный пенофол.
Помещение труб отопления в ППУ изоляцию
Утеплитель для труб отопления из ППУ бывает двух видов:
- напыляемое;
- жесткое.
Первый вид (монтажная пена) применим, чтобы изолировать небольшие участки труб при крайней необходимости. Жесткий утеплитель для труб отопления из ППУ используется для индивидуальных контуров.
Этот материал отличается легкостью, прочностью и обладает низким значением коэффициента теплопроводности.
Одним из способов утепления труб является нанесение на них пены из полиуретана
Обратите внимание! Одним из преимуществ ППУ является высокое водоотталкивающее свойство.
Материал нетоксичен, экологически безопасен и химически устойчив. Его монтаж производится вокруг коммуникаций по типу «скорлупы». Утеплитель для труб отопления обжимается вокруг них, закрепляется проволокой, хомутами стяжками либо скобами. Он способен выдержать температуру до +150 градусов.
Для изоляции трубопровода может использоваться ППУ напыление. Для этого необходим 4-х атмосферный компенсатор и специальное оборудование. ППУ крепко соединяется с поверхностью трубы, образуя прочную массу. Такой материал плохо переносит действие солнечных лучей, поэтому необходимо использование защитной обмотки либо алюминиевой фольги. Работы по нанесению ППУ покрытия необходимо выполнять в защитной одежде.
Фольгированные утеплители для труб отопления
Решая вопрос, чем изолировать трубу отопления, лучше выбрать фольгированный вариант. Эффективная теплоизоляция труб отопления представляет собой не только сохранение тепла, но и его отражение. Для этих целей используются материалы с алюминиевой фольгой.
Отражающие свойства полированной фольги очень высоки, что позволяет сохранить температуру теплоносителя и удержать на максимуме КПД отопительной системы. Поток тепла, который исходит от трубы отопления, отражается обратно. Кроме того, утеплитель для труб отопления с фольгой обладает свойствами гидро- и пароизоляции, а также не пропускает снаружи холод.
Во время изготовления на фольгированный слой наносится основной материал – минеральная вата, вспененный полиэтилен, пенополистирол. Такую теплоизоляцию для труб отопления в квартире (на чердаке, в подвале) выпускают в форме плит, рулонов, полотна, матов, скорлупы, толщина которых разная.
Фольгированный утеплитель не только сохраняет тепло, но и обладает гидроизолирующими свойствами
Фольгированный материал можно использовать при температуре воздуха от -60 до +150 °С, поэтому он хорошо подходит для утепления наружных трасс.
Его паропроницаемость 0,001%, а водопоглощение – 0,74% за 24 часа. Немаловажным показателем является высокая теплопроводность фольги, поэтому отдельно ее использовать нельзя.
Варианты фольгированных утеплителей
Наиболее простым вариантом утепления труб отопления в подвале является использование минеральной ваты, покрытой слоем фольги. Толщина ваты до 50 мм, толщина отражающего слоя – 10-30 мкм.
Перед тем как утеплять трубы отопления на чердаке (в подвале) необходимо подробно изучить условия использования подходящих материалов. Фольга, используемая со вспененным полиэтиленом, является более хрупкой и может деформироваться при внешних воздействиях. Применение фольги с пенопластом позволяет значительно повысить ее прочностные характеристики.
Обратите внимание! Базальтовая теплоизоляция по характеристикам схожа с минеральной ватой, однако, она тяжелее, поскольку ее плотность больше.
Очень удобна в использовании самоклеящаяся изоляция.
При повреждении фольги можно применить алюминиевый скотч.
Пенополиэтилен и лавсановая пленка с фольгой способны пропускать инфракрасное (тепловое) излучение. По этой причине необходимо выбирать пленку, у которой значительная толщина фольгированного слоя.
Важные моменты использования утеплителя
Приобретая рулонную изоляцию для утепления труб отопления на чердаке или в подвале, необходимо убедиться, что она применима именно для коммуникаций. Если материал жесткий и имеет форму полукругов, то он предназначен для труб конкретного диаметра.
При покупке готовой «скорлупы» нужно знать диаметр труб, которые планируется утеплять, ведь жесткий изолирующий материал тоже имеет определенные размеры
Необходимо выдерживать расстояние 25 мм между алюминиевой фольгой и стеной. На цену теплоизоляционного покрытия влияет материал основания и толщина отражающего слоя. Также существует существенная разница между алюминиевой фольгой и алюминиевым напылением.
В последнем случае работа теплоизолятора будет менее эффективной, а отражающая способность мала.
Необязательно приобретать готовый фольгированный материал, обернуть теплоизоляционный слой для труб в подвале или на чердаке фольгой можно самостоятельно. Такой утеплитель может выпускаться или в форме полых трубок, или в рулонах. Укладка фольги производится наружу лицевой стороной. Между ею и трубопроводом должен быть обеспечен промежуток в 10-20 мм.
Монтаж утеплителя своими руками
Рассмотрим, как правильно изолировать трубу отопления на примере теплоизоляционной скорлупы, выполненной из пенополистирола. Сначала полуцилиндры скорлупы надеваются на трубу, обеспечивая смещение относительно друг друга, которое требуется для перехлеста. Его величина может быть от 10 до 20 см.
Надеваемые половинки необходимо заранее скрепить скотчем. В случае применения защитного материала, находящегося на поверхности, его крепление выполняется после окончания работ.
Обратите внимание! Для более надежного примыкания скорлупы места соединения проклеиваются скотчем.
В случае если теплоизолирование для труб отопления используется для утепления их поворотов, а также углов либо узлов системы, то лучше применить фасонные скорлупы. Особых требований к ним не предъявляется.
Чем заизолировать трубу отопления, зависит от конкретных особенностей и условий расположения трасс (в подвале), на чердаке, в квартире). Выбор материалов на современном рынке очень велик, поэтому можно подобрать утеплитель для любого случая.
Изоляция для труб отопления: выбор материала
Изоляция трубопроводов не только сохраняет тепло в городских отопительных системах, но и обеспечивает длительный срок службы труб другого назначения. Для изоляции используются разные виды материалов, в том числе и появившиеся в последние годы.
Содержание
Какие трубы нужно изолировать
Защита труб от замерзания или чрезмерного нагревания, или для сохранения уровня тепла и экономии ресурсов производится изоляция специальными средствами.
Необходимо применять изоляцию для труб:
- теплопроводов отопления;
- водоснабжения внутреннего;
- канализационных систем;
- холодильных систем;
- кондиционирования;
- дымоходов и др.
Подлежат изоляции трубы вне зависимости от материала, из которого они изготовлены – стали, полиэтилена, металлополимеров, стеклопластика, поливинилхлорида или других материалов.
Все трубы подлежат изоляции, независимо от материала их изготовления
Изоляция для труб отопления требуется не столько от промерзания, а для снижения потерь тепла во время его доставки от котельной до жилых объектов и других потребителей. В городской сети подлежат изоляции все трубы горячего водоснабжения и теплоснабжения, при прокладке их в земле или каналах. В частном владении утепляют участки труб, проходящие по подвалу, кладовой или другим помещениям, где нет отопительных приборов, и температура невысокая.
к меню ↑О видах материалов для изоляции
Есть несколько разновидностей материалов :
- рулонные;
- штучные;
- в виде кожухов;
- заливные;
- комбинированные.
Пенополиуретановая изоляция
Отличным изоляционным средством является пенополиуретан, технология его нанесения называется методом «труба в трубе». Кроме высоких теплоизоляционных качеств, труба стальная в ппу изоляции приобретает дополнительную жесткость. Этот материал прочен, неактивен химически, нейтрален по отношению к токам, не поддается гниению; он также долговечен, не крошится и не ломается, но имеет существенный недостаток – высокую стоимость. Свойства позволяют работать этому материалу при температуре теплоносителя до +140 градусов.
Пенополиуретановая изоляция
Выполняется такая изоляция в условиях завода, трубы продаются уже поштучно, изолированные ППУ. При бесканальном методе прокладки трубопроводов отопления это практически единственный метод, позволяющий продлить срок службы труб до 30 лет. Потери тепла снижаются в 10 раз, расходы на ремонты и прочее обслуживание – в 9-10 раз. Этому способствует также специальная система оповещения о протечках.
Используется для утепления стальных труб и из нержавеющей стали.
Изоляция пенополимерминеральная
Минеральные добавки к жесткому пенополиуретану дополнили его свойства новыми – ППМ-изоляция пропускает пар, но при этом водонепроницаема. Состоит эта защита из трех слоев:
- антикоррозийное покрытие толщиной в 5-10 мм, наносящееся непосредственно на наружную поверхность трубы;
- собственно изоляционный слой;
- слой толщиной в 10-15 мм, выполненный из более плотного и прочного материала, являющийся покровным.
Трубы в ппм изоляции не нуждаются системе оповещения о протечках, работают в условиях температуры в +150, градусов, сохраняют тепло, служат очень долго и практически не требуют эксплуатационных затрат. Трубы защищены от коррозии, способность ППМ изоляции пропускать пар избавляет от необходимости менять на новый материал. Применяется для стальных трубопроводов диаметром от 20 мм до 530 мм, прокладываемы как в земле, так и в лотках, и на надземных опорах.
Изоляция пенополимерминеральная
к меню ↑Весьма усиленная изоляция
Главное назначение этого вида материала состоит в защите от ржавчины. Требуется такая мощная защита для прокладки стальных труб, транспортирующих воду, газ, нефть и проложенных под землей, в химически активных средах, под водой и др.
Используется для вус изоляции труб материал, называемый экструдированным полиэтиленом, с предварительной обработкой проникающим материалом (на основе эпоксидных смол) и защитой полиэтиленом. Такая обработка труб возможна исключительно в стационарных условиях цеха. До нанесения защитных слоев поверхность труб избавляют от поверхностной грязи и возможной ржавчины очисткой струей дроби.
Изоляция ВУС
Первый слой, наносимый эпоксидным клеем, проникает в верхние слои металла трубы и дает возможность приклеиться слою экструдированного полиэтилена, для защиты которого применяется наружный полиэтиленовый слой. Изоляция очень эффективна и обеспечивает срок службы стальных труб во вредных условиях работы в срок не менее 30 лет без аварий.
Изоляция труб скорлупами ППУ
Неплохим по свойствам и удобным для использования изоляционным материалом является пенополиуретан в виде скорлуп. Такие скорлупы ппу изоляции труб применяют для водо и газопроводов, канализации и др.
Изоляция ППУ
Производится этот вид изоляции в заводских условиях, для оборачивания существующих сетей на месте. Благодаря удобной форме выпуска в виде полуцилиндров или полусегментов длиной в 1 м, работа не доставляет проблем. Смыкание половинок выполняется при помощи специальных продольных и поперечных пазов, образующих замок и обеспечивающих непрерывность и бесшовность.
Этот материал не горюч, долговечен, не представляет угрозы для здоровья человека и нейтрален к внешней среде. Так как поры ППУ закрыты и не содержат воды, изоляция не боится морозов. Оболочка-скорлупа выпускается для труб из стали разного назначения – нефтепроводов, отопления, горячего водоснабжения диаметрами от 20 мм до 1020 мм.
Скорлупа ППУ обладает хорошими изоляционными характеристиками
Скорлупы ППУ производятся с наружной облицовкой оцинкованной сталью, фольгой, крафт-бумагой, стеклопластиком или без облицовки и используются для наружных и внутренних трубопроводов.
Ими удобно пользоваться при капитальном ремонте сетей, но применяют и при новом строительстве, а также в период реконструкции.
Итог
В выборе изоляции стальных труб при реконструкции или новом строительстве изобретать и выбирать ничего не приходится, характер изоляции учитывают специалисты-проектировщики, указывая нужные сведения в спецификациях.
Если изоляция выполняется в частном порядке, то следует приоритетом в выборе материала изоляции считать качество и цену. Самый дорогой вид утепляющего средства для стальных труб – пенополиуретановая изоляция, наносимая на трубы на заводе.
Самым оптимальным вариантом изоляции труб является применение скорлуп ППУ. Их не нужно заказывать вместе с трубами на заводе, можно приобрести в торговой сети и выполнить работы по месту, затратив минимум труда и средств при отличном результате.
к меню ↑Смотрите видео о том, как правильно сделать теплоизоляцию труб:
В данном видео вы узнаете о принципах работы над изоляцией труб отопления.
Изоляция труб – пенополиуретан
Изоляция труб горячего водоснабжения и центрального отопления обычно предназначена для минимизации потерь тепла. Как обеспечить, чтобы от труб уходило как можно меньше тепла? Какой метод теплоизоляции труб самый эффективный?
Теплоизоляция трубопроводов – когда стоит их использовать?
В технических условиях на здания и их расположение вы найдете примечание о требовании исключить потери тепла при подаче горячей воды, а также потери в циркуляции, подающих и обратных трубопроводах систем центрального отопления и трубах воздушного отопления.Трубы отопления и горячего водоснабжения и центрального отопления определяют, среди прочего, температуру горячей воды или воды в радиаторах, то есть комфорт проживания жителей.
Надлежащая изоляция труб горячего и холодного водоснабжения и центрального отопления защищает не только от потерь тепла, но и от механических повреждений. Они возникают в результате трения о перегородки под влиянием изменений температуры проточной воды. В случае напольных труб это также снижает потери тепла при передаче, вызывая изменение температуры среды, подаваемой в приемники тепла.
Теплоизоляция трубы и ее дополнительные преимущества
Изоляция трубы защищает не только от утечки тепла, но и от конденсации на поверхности трубы в случае протекания холодной воды. Он предотвращает конденсацию водяного пара, образование плесени и грибка.Кроме того, в случае наружных систем он предотвращает замерзание, которое приводит к блокированию потока в системе.
Изоляция труб – какой материал лучше всего подходит?
Пенопластовые трубки, доступные в различных размерах, конструкциях и конструкциях, используются для защиты труб.Наиболее важный фактор, который следует учитывать при выборе трубок для пенопласта, – это материал, из которого они изготовлены. Теплоизоляторы этого типа обычно изготавливаются из пористых материалов – стекловаты или минеральной ваты, резины, полистирола, полиуретана или пенополиэтилена.
Трубки из пенополиуретана чаще всего используются для изоляции трубопроводов центрального отопления и водоснабжения. Этот материал устойчив в диапазоне температур от -50 ° C до 135 ° C и имеет низкий коэффициент теплопередачи.
Такой теплоизолятор жесткий, и отлично защищает трубы от повреждений. Трубки из пенополиуретана отличаются высокой стойкостью к химическим веществам. Он бывает мягкой, твердой и супертвердой.
Пенополиэтилен также хорошо подходит для изоляции прямых трубопроводов. Он почти полностью водоотталкивающий, очень гибкий и легко наносится на трубы. Он устойчив к температурам от -80 ° C до 105 ° C. Тонкий пенополиэтилен отлично защитит трубы от тепловыделения.
Трубки из полиуретана и пенополиэтилена защищают трубы от контакта с землей, предотвращая повреждение штукатурки. Более того, его применение устраняет шум, связанный с работой системы. Таким образом, пенопласт предотвращает отвод тепла и исключает рост затрат. Кроме того, это повышает безопасность и обеспечивает больший комфорт для жителей.
Разница между горячими и холодными изоляционными материалами
Трудно сделать выбор между покупкой горячих или холодных изоляционных материалов, не зная по-настоящему обе стороны истории.
Обе формы изоляционных материалов в конечном итоге сэкономят вам деньги, но очень важно определить, какой из них является наиболее практичным и рентабельным для вашей системы трубопроводов.
Есть вопросы, которые нужно задать при выборе утеплителя. На вершине этого дерева решений находится самое важное: – это оборудование или трубопровод, которые мы изолируем, горячее или холодное? После ответа на этот вопрос следующий вопрос: интерьер или внешний вид ? Ответ на эти два вопроса даст толчок процессу принятия решения при выборе изоляции.
Горячие изоляционные материалы
Съемная изоляция специально разработана для изоляции систем трубопроводов, транспортирующих газ и вещества при высоких температурах.Материалы, из которых изготовлена изоляция, предотвращают перегрев труб и сохраняют тепло внутри трубы. Это помогает сократить счета за электроэнергию для вашего объекта, экономя ваши деньги в долгосрочной перспективе.
Итак, какие материалы используются в условиях, когда требуется горячая изоляция? Ну, это зависит от целевого назначения изолируемой трубы. Существует обширный список материалов для различных целей. Ниже приведены 3 распространенных материала:
- Cray Flex : этот материал обладает высокой термической, термостойкостью и химической стойкостью, при этом производится из высококачественного сырья.
- Каменная вата на полимерной основе : Используемая как для холодной, так и для горячей изоляции, минеральная вата на полимерной связке обладает высокой термической, химической и термостойкостью с непревзойденной стабильностью размеров.
- Спирально-намотанное стекловолокно : этот тип стекловолокна сложно установить, но он чрезвычайно недорог для обеспечения горячей изоляции. Он поддерживает надлежащую температуру транспортируемого содержимого и обеспечивает сохранение избыточного тепла в системе трубопроводов.
Самая важная часть при выборе горячего изоляционного материала – это понимание максимальной температуры, которую будет покрывать изоляция.Компоненты с температурой ниже 350 ° F могут быть покрыты готовым формованным стекловолокном. Когда компоненты имеют температуру около 1000 ° F или выше, обычно требуется изоляция из диоксида кремния или керамики. При выборе и установке изоляции для горячих компонентов очень важно придерживаться рекомендаций производителя.
Материалы для холодной изоляции
Так же, как и материалы для горячей изоляции, некоторые материалы, используемые для производства холодной изоляции, различаются в зависимости от системы труб, которые они изолируют.Следовательно, материалы, используемые для горячей или холодной изоляции, зависят от настройки конкретной системы трубопроводов. Два общих материала, используемых для изоляции холода:
- Пенополиуретан: Идеально подходит для работы с веществами с низкой теплопроводностью и веществами с отрицательной температурой. Пенополиуретан также обеспечивает низкое дымовыделение и низкую проницаемость для водяного пара.
- Пенопласт: Пенопласт также часто рекомендуется для контроля конденсации, поскольку технология с закрытыми порами обладает высокой устойчивостью к парам влаги.
Для холодной изоляции сохранение холода так же важно, как и отвод тепла. На трубах с охлажденной водой используется много типов изоляции. Два самых популярных – пеностекло и резиновый утеплитель или Armaflex. Хотя с ними немного сложнее работать, чем с предварительно формованным стекловолокном, при правильной установке эти материалы отлично справляются с задачей предотвращения конденсации и потери энергии.
В чем разница?
Разница между горячими и холодными изоляционными материалами сводится к нескольким вещам.Во-первых, материалы, используемые в покрытиях для горячей изоляции, не требуют барьера для водяного пара, который необходим системе холодной изоляции для правильного функционирования. Барьер для водяного пара помогает предотвратить деградацию металла, которая может произойти со временем.
Накопление конденсата происходит в холодных системах, поэтому для решения этой проблемы требуется изгибаемая или гибкая изоляция. Следовательно, типы металла, стекловолокна, пенопласта и других материалов, используемых для тепловых мостиков в холодной изоляции, намного более гибкие и пластичные, чем те, которые используются в горячих изоляционных материалах.
Наконец, в холодоизоляции необходима структура с закрытыми ячейками, чтобы избежать капиллярного впитывания. Материал в высокотемпературной изоляции пропускает воду, потому что тепло вызывает испарение влаги. Однако в системе холодной изоляции вода не испаряется. Закрытая ячеистая структура холодного изоляционного материала помогает предотвратить эту проблему.
Завершение
После того, как изоляция выбрана, необходимо выбрать внешнюю оболочку. Когда изоляция установлена правильно и по предложениям производителя, покрытие обычно выбирается для окружающей среды, которой оно будет подвергаться, а не для горячего или холодного типа, которое оно изолирует.Для внутренних компонентов, по которым нельзя наступать или подвергаться частым повреждениям, обычно используется ПВХ или силикон. Для труб, которые могут подвергаться частым повреждениям, можно использовать металл или более толстый ПВХ.
Microsoft Word – Avhandling 2005-10-26.doc
% PDF-1.5 % 1 0 obj > эндобдж 5 0 obj > эндобдж 2 0 obj > поток PScript5.dll Версия 5.2.22014-04-07T16: 07: 52 + 02: 002014-03-27T10: 42: 45 + 01: 002014-04-07T16: 07: 52 + 02: 00application / pdf
Изоляция трубы котла – № 1 Качество энергоэффективности
Вы должны быть осторожны с асбестом. Мой дядя пострадал и в конце концов умер от болезни, связанной с асбестом. Отнеситесь к этому очень серьезно и будьте осторожны. Будьте осторожны со старым асбестом. Наймите компанию по удалению асбеста, чтобы избавиться от него навсегда. Затем вы можете изолировать эти трубы чем-нибудь более безопасным, например, изоляцией из стекловолокна, показанной на фотографиях здесь.
Типы изоляции труб котла
Изоляция из стекловолокна сделана специально для труб и котлов и может использоваться для изоляции трубопроводов котла с диапазоном температур от -20 градусов по Фаренгейту до +500 градусов по Фаренгейту, который охватывает диапазон температур, если у вас есть паровой или водогрейный котел.Стекловолоконная изоляция (как на фото) будет лучшим типом изоляции для трубопроводов парового или водогрейного котла, и ее можно приобрести в различных размерах вместе с различными фитингами, такими как T, 90 и 45.
Надевайте перчатки при работе с изоляцией труб из стекловолокна, так как эта изоляция вызовет у вас зуд при контакте с кожей. Кроме того, лучшее, что вы можете получить, – это изоляция трубы из стекловолокна с внешней оболочкой и липкой лентой для соединения с ней после обертывания трубы.
Благодаря этому он выглядит профессионально и аккуратно, а также долговечен. Стекловолокно действительно теряет свой коэффициент сопротивления R при контакте с водой, а рубашка предотвратит ограниченный контакт с водой в случае утечки или капель на изоляцию трубы. Куртка не будет столь эффективной, если произойдет наводнение, но, вероятно, ничто не будет эффективным при наводнении.
Изоляция трубы котла – изоляция Rubatex
Изоляция трубы Rubatex не будет хорошей изоляцией трубы для изоляции трубопроводов парового котла.Существует ограничение по температуре (температура паропровода превышает 200 градусов по Фаренгейту). Однако Rubatex подходит для изоляции труб водогрейного котла. Rubatex гибок и может быть легко установлен на T, 90 и 45. Его можно приобрести для крошечных трубок от 5/8 ″ до более 6 дюймов.
Еще одним фактором, который следует учитывать для Rubatex, является рейтинг УФ-излучения, если изоляция будет подвергаться воздействию солнечных лучей. Некоторые изоляционные материалы для труб Rubatex не предназначены для использования под прямыми солнечными лучами. Помните об этом, если труба, которую вы изолируете, находится под прямыми солнечными лучами.
Совет по сантехнике: изоляция водопроводных труб
Хотите уменьшить потери тепла, сберечь воду и защитить свой дом от возможного повреждения водой? Какой домовладелец не стал бы! К сожалению, многие домовладельцы либо не думают изолировать трубы в своем доме, либо осознают, насколько это важно, либо не представляют, насколько просто и недорого можно защитить свои трубы от непогоды в холодные зимние месяцы.
Что такое изоляция труб?
Изоляция труб используется для обертывания ваших труб, чтобы они оставались теплыми, а также предотвращали их замерзание при низких температурах.Изоляция трубной оберткой является наиболее распространенной изоляцией для водопроводных труб, и она доступна из стекловолокна, пластика и стекловолокна с фольгой. Когда необходимо изолировать большее количество открытых трубопроводов, многие решают использовать трубчатые муфты, которые обычно представляют собой 6-футовые пенопластовые трубы с прорезью для облегчения установки.
Преимущества изолированных труб
Существует ряд причин для изоляции водопроводных труб, и вместе они составляют убедительный аргумент в пользу этого простого и доступного по цене домашнего проекта.Изоляция водопроводных труб может:
- Предотвратить потерю тепла из труб между водонагревателем и кранами
- Сэкономить электроэнергию и уменьшить ваши счета за отопление
- Предотвратить замерзание труб зимой
- Предотвратить ожоги при открытых трубах с горячей водой
- Контроль конденсации, особенно во влажном климате при наличии холодного водоснабжения
- Уменьшение расширения и сжатия труб из-за изменений температуры
Подготовка и изоляция
Энергия.gov предоставляет подробную информацию об изоляции труб горячего водоснабжения, и они даже подготовили краткие инструкции о том, как подготовить трубы к теплоизоляции, что вам нужно будет купить и, наконец, как правильно изолировать трубы.
Перед началом работы:
- Определите тип изоляционного материала, который вы хотите использовать, сколько вам потребуется (длина труб) и размер трубы (сопоставьте внутренний диаметр рукава трубы с диаметром трубы). наружный диаметр для плотного прилегания).
- Для электрических водонагревателей чаще всего используются муфты из полиэтилена или неопрена.
- На газовых водонагревателях изоляция должна располагаться на расстоянии не менее 6 дюймов от дымохода.
- Если трубы находятся в пределах 8 дюймов от дымохода, наиболее безопасным вариантом будет использование стекловолоконной обертки для труб (толщиной не менее 1 дюйма) без облицовки. Вы можете использовать проволоку или ленту из алюминиевой фольги, чтобы прикрепить ее к трубе.
Список покупок:
- Рулетка
- Гильзы для труб или полосы стекловолоконной изоляции из хозяйственного магазина
- Акриловая, изоляционная лента для водопроводных труб, изолента или кабельные стяжки для крепления рукавов – или лента из алюминиевой фольги или проволока для крепления стекловолоконной обертки для труб
- При использовании стекловолоконной обертки для труб используйте перчатки, длинные рукава и брюки
- Ножницы, нож для резки коробок или универсальный нож для разрезания изоляции
- Фара или свет при работе в пространстве для ползания или в темном месте
Пошаговые инструкции
- Измерьте трубы.Начиная с водонагревателя, измерьте длину изоляции, необходимую для покрытия всех доступных труб с горячей водой, особенно первых 3 фута трубы от водонагревателя. Также неплохо изолировать входные трубы холодной воды на первых 3 футах.
- Обрежьте изоляцию на необходимую длину.
- Поместите трубную муфту так, чтобы шов находился на трубе лицевой стороной вниз.
- Лента, проволока или зажим (с кабельной стяжкой) через каждые фут или два, чтобы прикрепить трубную муфту к трубе.
Чтобы узнать больше об изоляции труб водонагревателя или попросить коммерческую службу изолировать ваши трубы, запишитесь на прием с помощью нашего простого онлайн-расписания или по телефону 812-339-9114.
https://www.breedinginsulation.us/insulating-water-pipes-in-your-home/
Ознакомьтесь со следующими статьями: Подготовка труб к зиме и Советы по сантехнике: Водосбережение
Теплицы и цветоводство: Изоляция труб: мера по энергосбережению
При проведении энергетических аудитов тепличных хозяйств я часто наблюдал неизолированные трубопроводы системы горячего водоснабжения в областях, где тепло не требуется или где можно было бы добиться лучшего контроля, если бы они были изолированы.
Удивительно, сколько тепла отдает неизолированная труба. Один фермер, у которого есть два больших котла, которые обогревают плиту, подключенную к водостоку, сказал мне, что перед изоляцией подающих / обратных труб в своей котельной ему часто приходилось оставлять окна и двери открытыми, чтобы обслуживающий персонал мог там работать. После того, как трубы были изолированы, им пришлось добавить дополнительное тепло, чтобы было комфортно.
Потери тепла в трубах зависят от нескольких факторов, включая диаметр и длину трубы, температуру воды внутри трубы, температуру воздуха, окружающего трубу, и продолжительность времени, в течение которого по трубе проходит горячая вода.Добавление изоляции замедляет эти потери и снижает расходы на топливо.
Оценка вашей экономии
В таблице 1 приведена приблизительная годовая экономия от изоляции погонного фута трубы разного диаметра с помощью 1 дюйма стекловолокна или пенопласта. Он предполагает 2000 часов работы в год, что типично для системы отопления в северном климате.
Для использования таблицы выберите диаметр трубы и умножьте длину трубы на экономию из таблицы. Например, фермер может сэкономить 372 доллара в год, изолировав 100 футов 2-дюймовой трубы системы отопления, по которой проходит вода на 180 ° F, если котел работает на природном газе стоимостью 1 доллар.05 / терм. Экономия = 100 футов x 3,72 доллара США / погонный фут = 372 доллара США.
Таблица 1. Приблизительная годовая экономия топлива с изоляцией труб (на погонный фут) *
Номинальный диаметр | Площадь (кв.фут) | Потери тепла в неизолированной трубе (БТЕ / ч-фут) | Тепловые потери 1 “ Изоляция | Nat. газ @ 1.05 $ / THERM | Мазут @ 3,50 $ / GAL | Пропан @ $ 1.75 / GAL |
|---|---|---|---|---|---|---|
| 1/2 “ | 0,22 кв. Фута | 52 БТЕ / ч-фут | 11,5 БТЕ / ч-фут | 1,22 доллара США | $ 2,83 | $ 2,43 |
| 3/4 дюйма | 1,05 | 65 | 13 | $ 1,56 | $ 3,64 | $ 3,12 |
| 1 “ | 1,32 | 82 | 15 | $ 2,01 | $ 4.69 | 4,02 доллара США |
| 1-1 / 4 дюйма | 1,66 | 102 | 18 | $ 2,52 | $ 5,88 | $ 5,04 |
| 1-1 / 2 “ | 1,9 | 118 | 19 | 2,97 доллара США | $ 6.93 | $ 5.94 |
| 2 “ | 2,4 | 147 | 23 | $ 3,72 | $ 8.68 | $ 7,44 |
| 3 дюйма | 3,5 | 218 | 30 | $ 5,64 | $ 13,16 | $ 11,28 |
| 4 дюйма | 4,5 | 279 | 37 | $ 7,26 | $ 16.94 | $ 14,52 |
| 6 дюймов | 6,6 | 409 | 51 | $ 10,74 | 25,06 долл. США | 21 доллар.48 |
* Предполагается – стальная труба, температура воды 180F, температура воздуха в помещении 70F, 2000 часов / год, изоляция из пенопласта 1 “, КПД системы отопления 70%
Выбор изоляционного материала
Изоляционные материалы для труб выбираются в зависимости от расположения труб, максимальной температуры воды и изоляционных свойств материала. Большинство материалов доступны с фасонными деталями, которые подходят для локтей и тройников.
Все изоляционные материалы труб являются гибкими или полужесткими, за исключением тех, которые заключены в защитную оболочку.Это упрощает их установку в тесноте. В зависимости от материала длина отдельных частей может составлять 2-6 футов. Их можно отрезать канцелярским ножом до нужной длины. Все материалы могут быть разрезаны на существующую трубу или состоять из двух частей.
Из-за низкой рабочей температуры полиэтиленовые материалы подходят для использования в системах горячего водоснабжения, но не должны использоваться там, где температура воды в котле превышает 200 ° F. Все остальные материалы могут выдерживать более высокие температуры.
В таблице 2 приведены коэффициенты изоляции для различных материалов. Чем ниже значение «k», тем лучше изоляция и тем больше экономия. За исключением труб горячего водоснабжения, которые могут содержать воду при температуре 140 ° F, все трубопроводы должны иметь изоляцию толщиной не менее 1 дюйма.
Время установки будет зависеть от материала и доступа к нему. Среднее время колеблется от 250 футов в день для маленьких размеров до 80 футов в день для больших. В некоторых теплицах могут потребоваться строительные леса или подъемник.Если подрядчик по отоплению устанавливает изоляцию, вы можете рассчитывать на оплату труда от около 2,50 долларов на погонный фут для небольших размеров до около 4 долларов для больших размеров. Если вы будете делать это самостоятельно в периоды простоя, это может стоить значительно меньше.
Срок окупаемости большинства закапываемых труб составляет менее 2 лет. Деньги Министерства сельского хозяйства США или штата могут быть доступны для компенсации части затрат. См .: www.dsireusa.org для получения информации о грантовых программах.
Таблица 2 Выбор изоляции трубы
| Материал | Максимум Температура трубы | Коэффициент изоляции «K» * | Стоимость | Приложение |
|---|---|---|---|---|
| Полиэтилен | 180F | 0.29 | очень низкий | внутренний / открытый |
| УФ полиэтилен | 200F | 0,25 | очень низкий | открытый / подземный |
| Эластомерный поролон | 220 | 0,27 | низкий | для помещений |
| Пенополиуретан | 300 | 0,19 | средний | для помещений |
| Ячеистое стекло | 400 | 0.29 | средний | открытый / подземный |
| Стекловолокно | 850 | 0,23 | средний | для дома / куртка |
| Каменное волокно | 1200 | 0,24 | высокая | для помещений |
* k – проводимость в британских тепловых единицах на дюйм / час на квадратный фут – F при 75F
Джон У. Барток младший, почетный профессор и инженер по сельскому хозяйству
Департамент природных ресурсов и окружающей среды Университета Коннектикута, Сторрс, Коннектикут – 2015
Системы изоляции труб, оболочки для труб и изоляционные покрытия для труб
Хотя мы предлагаем несколько типов изоляции труб, есть некоторые вещи, которые остаются неизменными, когда вы выбираете Insultherm для изготовления и установить теплоизоляционные материалы на трубопроводы.
- Установка разворотная для нашей тепловой трубы изоляция и изоляция трубы оболочкой обычно занимает от 3 до 5 дней.
- Наши сотрудники помогут подобрать подходящую изоляцию для предлагаемого вами приложения.
- У нашего торгового персонала одна из самых комплексные базы знаний профессионалов отрасли.
Стекловолокно
В зависимости от температуры, типа обслуживания и расположения трубопровода, используются различные типы изоляции труб для поддержания производительность и долговечность трубопроводной системы.
Перлитовая изоляция для труб
Высокотемпературная изоляция для труб, такая как перлит, является отличным продуктом. для применения на высокотемпературных трубопроводах и оборудовании из-за его прочность на сжатие, низкая теплопроводность и ингибирование коррозии характеристики. Перлит – предпочтительный термостойкий изоляционный материал для труб. для труб из нержавеющей стали, подверженных коррозионному растрескиванию под напряжением при рабочие температуры выше 140 ° F (60 ° C).
Изоляция для труб из силиката кальция
Изоляция трубопроводов из силиката кальция выдерживает высокие температуры, устойчивая к неправильному обращению изоляция для труб и блоков с исключительной структурной прочностью для использования в системах, работающих при температуре до 1200 ° F (650 ° C).Труба из силиката кальция и Block Insulation – предпочтительный продукт для применения при высоких температурах. трубопроводы и оборудование.
Изоляция для труб FOAMGLAS®
Изоляция из пеностекла FOAMGLAS®, идеально подходит для труб, оборудование, сосуды, резервуары химической обработки и надземный и подземный пар и трубопровод охлажденной воды. FOAMGLAS® имеет рабочие температуры от -450 ° F до + 900 ° F (от -268 ° C до + 482 ° C). Это делает его отличным кандидатом для холодного хранения. изоляция труб.
Изоляция для труб из минеральной ваты
Изоляция труб из минеральной ваты негорючая, пожаробезопасная. устойчивый, водоотталкивающий, но паропроницаемый изоляционный материал.Минеральная шерсть эффективно снижает уровень шума, обеспечивая отличные тепловые характеристики. Этот высокотемпературная изоляция труб идеальна для систем пара и технологических трубопроводов работает при температуре до 1200 ° C.
Изоляция для труб из полиизоцианурата
Полиизоциануратная изоляция для труб с закрытыми ячейками, высокая изоляция для труб, резервуаров, оборудования и воздуховодов. TRYMER® Полиизоциануратная изоляция для труб может использоваться в рабочем диапазоне -297 ° F. до 300 ° F (от -183 ° C до 149 ° C).
Оболочка труб
Оболочка труб очень важна для поддержания температура содержащегося в нем материала. Наша промышленная изоляция для труб и оболочки труб обычно комбинируются для достижения оптимальных тепловых характеристик.
Оболочка алюминиевых труб
Алюминиевая рулонная оболочка рекомендуется для изолированных трубопроводов, цистерны и сосуды. Доступен как с тиснением под штукатурку, так и с гладкой отделкой.
Изоляционная оболочка из нержавеющей стали
Нержавеющая сталь имеет температуру плавления примерно 2500 ° F. обеспечение оптимальной противопожарной защиты.Оболочка из нержавеющей стали рекомендуется для изолированные трубопроводы, резервуары и сосуды разного диаметра.
Изоляционные покрытия для труб
Insultherm предоставляет услуги по изоляции труб и резервуаров. принадлежности. Для изоляции нескольких миль можно использовать различные покрывала для труб. трубы разного размера, по которым материалы транспортируются вокруг вашего объекта. Съемная труба изоляционные одеяла часто необходимы для обеспечения тепловой и личной защиты в местах, которые должны быть легко доступны.
.
