Звукоизоляция от ударного шума в Москве

  • Базовый продукт – звукоизоляционные материалы для перекрытий

Базовый продукт – звукоизоляционные материалы для перекрытий

На основе сухой стяжки

Особенности

Укладка на железобетонное перекрытие с заведением на высоту последующего пирога и финишного покрытия.

Толщина
  • 10 мм
  • 20 мм
  • 30 мм



Применение

Предварительно все выступающие элементы плиты перекрытия необходимо выровнять строительным раствором (цементной смесью).

Полотна звукоизоляционного материала НЕОАКУСТИК раскатываются по поверхности. При этом важно завести материал на стену выше уровня устраиваемой стяжки. При необходимости закрепить материал самоклеящейся лентой или скотчем.

На звукоизоляционный слой укладывают в 2 слоя листы ГВЛ, ДСП, ДВП твердой марки. Влажность ДСП (ДВП) при укладке не должна превышать 12%.

↓ Скачать документацию

На основе цементно-песчанной стяжки

Особенности

Укладка в качестве подстилающего слоя под финишное покрытие пола (в основном, под ламинат).

Толщина
  • 10 мм
  • 20 мм
  • 30 мм



Применение

Полотна звукоизоляционного материала НЕОАКУСТИК укладываются на поверхности стык в стык. Во избежание появления звуковых «мостиков» важно завести материал на стену до уровня стяжки. При необходимости звукоизоляционный слой следует зафиксировать при помощи самоклеящейся ленты.

На звукоизоляционный слой НЕОАКУСТИК укладывают цементно-песчаную стяжку толщиной 60 мм из пескобетона марки М-300 . Стяжка армируется металлической сеткой (или фиброволокном). Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки.

Поверхность выравнивается с помощью рейки. При большой площади поверхности пола стяжка выполняется участками площадью до 30 кв. м. с обязательным устройством деформационных швов. После полного высыхания пол готов к укладке напольного покрытия.

↓ Скачать документацию

Классы звукоизоляции пола по воздушным и ударным шумам

Класс жилья Стандарт
(класс D по воздушному и ударному шумам), дБ
Стандарт
(класс D по воздушному и ударному шумам), дБ
Комфорт
(класс С по воздушному и ударному шумам), дБ
Бизнес
(класс по воздушному и ударному шумам), дБ
Применение Под финишное покрытие пола Под ЦПС
(«плавающий пол»)
Под ЦПС
(«плавающий пол»)
Rw (воздушный шум) = 50 53 57 62
Lnw (ударный шум) = 50 53 46 40
Δ Lnw (ударный шум) ≈ 22 24 29 36
Толщина 3 мм 10 мм 20 мм 30 мм

  • Принципы звукоизоляции пола в квартире
  • Принципы звукоизоляции пола в квартире
  • Плавающий пол
  • «Сухая» стяжка
  • Наливной пол

Принципы звукоизоляции пола в квартире

Шум от соседей сверху – одна из наиболее острых проблем недостаточной звукоизоляции в жилых домах. Практически невозможно выделить какой-либо тип домов, который бы явно превосходил остальные по качеству звукоизоляции. Все известные типы домов объединяет одна общая проблема недостаточной звукоизоляции. Речь идет о звукоизоляции межэтажных перекрытий. Поэтому неудивительно, что жалобы на шумы от соседей сверху составляют около 70 % жалоб на повышенный шум вообще. Шум, который распространяется через межэтажные перекрытия, можно разделить на две категории – воздушный и ударный.

Громко включенный телевизор или игра на музыкальном инструменте – это источник воздушного шума. Звук от источника через воздух попадает на перекрытие, заставляя его в свою очередь колебаться и переизлучать шум в нижерасположенную квартиру.

Ударный шум возникает при механическом воздействии предметов на перекрытие. В подавляющем большинстве случаев этот шум вызывается обыкновенной ходьбой людей по полу или передвижением мебели (стулья, раздвижные диваны и т.п.) – в общем, вполне естественными и законными действиями, которые невозможно регламентировать по времени суток или по уровню создаваемого шума.

Если при передаче через воздух какое-то количество звуковой энергии рассеивается, то в случае с ударным шумом, плита перекрытия непосредственно излучает шум в нижерасположенное помещение. Кроме того, звуковая энергия передается с перекрытия на все примыкающие к ней конструкции стен здания. Это явление называется косвенной передачей звука.

Звукоизоляция источника шума в квартире «сверху»

Самым эффективным способом улучшения изоляции от ударного шума является устройство конструкции «плавающего пола» в квартире соседа сверху. «Плавающий пол» представляет собой стяжку из бетона, цементно-песчаной смеси, гипса или других подобных материалов, укладываемую на слой упругого изоляционного материала, например, из акустической минеральной ваты. Толщина стяжки, как правило, составляет 50-80 мм, а толщина упругого слоя варьируется от 3 мм до 50 мм. Стяжка в обязательном порядке должна быть отделена от стен упругими прокладками. Все жесткие связи стяжки плавающего пола со строительными конструкциями здания исключаются во избежание образования «акустических мостиков».

Принципы звукоизоляции пола в квартире

Шумоизоляцию рекомендуется делать еще на первых этапах проведения ремонта. Но большинство людей ограничиваются шумоизоляцией пола под ламинат, укладывая специальную подложку. Это легкий и не затратный, но весьма малоэффективный способ. Он позволяет смягчить ваши шаги, соседи не так отчетливо их будут слышать. Но если у вас проходное помещение или у соседей внизу шумно, то этой стяжки недостаточно для шумоизоляции.

Как можно поступить:

1. Если вас беспокоят соседи снизу, лучшим вариантом будет сделать звукоизоляцию в их помещении, установив каркасную конструкцию на потолке.

2. Если соседи не идут вам навстречу, необходима организация в квартире шумоизоляции пола под стяжку. Звукоизоляция пола под стяжку в компании «НЕОАКУСТИК» выполняется по технологии «плавающего пола» и требует мокрых работ.

Плавающий пол

Организация шумоизоляции под плавающий пол не означает, что она зыбкая и куда-то плавает. Принцип заключается в том, что прежде, чем залить стяжку выкладывают несколько слоев звукопоглощающих и звукоотражающих материалов. Они образуют плавающее основание между плитой перекрытия и самой стяжкой. Также изолирующий материал огораживает ее от стен. Получается укладка в форме корыта. Она позволяет не только гасить ударный шум по полу, но и избежать передачи звук на примыкающие стены. При шумоизоляции пола под стяжку используются современные материалы.

«Сухая» стяжка

«Сухая» стяжка – это монтаж шумоизоляционных материалов, при котором не требуется использование жидкого раствора.

По своей конструкции она напоминает послойное чередование монолитной стяжки, так как является разновидностью плавающей:

  • Пароизоляция. Тонкая пленка, которая необходим для защиты от образования конденсата.
  • Кромочная лента, которая предотвращает появление звуковых мостиков, а также сдерживает давление стяжки на стены.
  • Сухая засыпка. Материал, который засыпается на высоту 5-15 см, образуя щумопоглощающую подушку.
    Сверху на нее укладывают выравнивающий слой в виде плит. Засыпка бывает на основе песка, бетона, шлаков. Популярны такие материалы, как легкий и пористы керамзит, перлит и вермикулит.
  • Выравнивающий слой. Листы или плиты легкого и прочного материала. Монтируется он в два слоя, создавая идеально ровную поверхность чернового пола.
  • Мастика, клей, саморезы. Необходимы для скрепления между собой двух выравнивающих слоев.
  • Гидроизоляция. ПВХ-пленка, которая защищает гидрофобную засыпку и листы от влияния влаги.

Наливной пол

Современный метод, назначение которого выравнивание поверхности пола. Он не обеспечивает качественной шумоизоляции, но усиливает ее. В качестве первого слоя можно использовать множество бюджетных материалов – пробка, гипсокартон, вата, ППУ и другие.

Устройство наливного пола со звукоизоляцией немного отличается от классической стяжки:

  • Слой пароизоляции, который одновременно и гидроизоляцией.
  • По краю проклеивается демпферная лента.
  • Кладется слой утеплителя в формате листов или плит.
  • Гидроизоляция.
  • 1–2 слоя самовыравнивающейся смеси.

Как защитить квартиру от посторонних звуков: правильная шумоизоляция

Многим интересно, какие есть возможности шумоизоляции квартиры и какие для этого нужны материалы.

Содержание

  • Способы звукоизоляции
  • Материалы для звукоизоляции
  • Современные виды звуко- и шумоизоляционные материалы
  • Самостоятельна изоляция поверхностей
  • Инструкция проведения работ: этапы
  • Этапы звукоизоляции потолков
  • Этапы звукоизоляции пола
  • Изоляция деревянного пола
  • Изоляция деревянных балок
  • Как сделать двери «глухими» к шуму

Способы звукоизоляции

Основная цель изоляции квартир или домов от посторонних звуков:

  • Чтобы звуки из соседних квартир не были слышны.
  • Звуки изолируемой квартиры остаются внутри нее, соседи ничего не слышат.

Шумы могут проникать в помещение следующим образом:

  • Через окна и двери.
  • Отверстия розеток и различного монтажа.
  • Отверстия в стенах, на потолке и на полу.

Для того чтобы изолировать помещение от звуков, применяют несколько способов:

  • С помощью изоляционных панелей возможна трансформация звука в другую форму энергии, например, в тепло.
  • Создание барьеров для остановки звуковых волн.
  • Определенная структура стен может способствовать преломлению звука и снижению его энергии.
  • Ограничение шума в границах того пространства, в котором он возникает и распространяется.

Материалы для звукоизоляции

  • Гипсокартонные плиты исключают крепление на стены каркаса, это мешает сделать полную изоляцию звука. Расстояния, которые возникают между плитами, материалом и стенами, заполняют минеральной ватой, монтажной пеной, гипсоволокном. При использовании гипсокартона, площадь помещения уменьшается на 8 см.
  • Эковата и панельная система — для крепления этих панелей на поверхности стен и потолков, необходимо сделать специальные отверстия. Использование этого материала не только спасает от шума, но и поможет сохранять тепло.
  • Потолочный звукоизоляционный материал препятствуют прохождению звуков через потолочную поверхность.
  • Подвесной потолок также может ограничить прохождение звуков через потолок.
  • Рулонные стройматериалы — пленка, поглощающая звуки. Она крепится на стену бустилатом.

Современные виды звуко- и шумоизоляционные материалы

  • Вибростек-V300 — многослойная изоляция, которая применяется в качестве основы для создания плавающей стяжки или подложки для окончательного покрытия пола.
  • Изовер — минеральные, легкие плиты из стекловолокна. Используют для лагового пола. Изолируют шум до 38 децибел.
  • Изоплат — плита, которая укладывается под пол. Состоит из хвойных пород деревьев. Обеспечивает «плавающее напольное покрытие» из ламината. Изолирует звуки до 21 децибел.
  • Тексаунд — мембрана для поглощения звука, в составе которой находится арагонит. Она может изолировать звуки до 28 децибел.
  • Шуманет — изолирует ударные шумы до 23 децибел.
  • Шумостоп — выпускается в виде плит, которые позволяют изолировать ударный шум до 39 децибел.

Самостоятельна изоляция поверхностей

Звукоизоляцию помещения вполне можно сделать самостоятельно. Для этого, кроме правильного выбора способа изоляции и материалов, нужно знать технику работу и определиться, какие части квартиры нужно изолировать. Иногда нужно изолировать все помещение, иногда — только отдельные части.

Для работы потребуется:

  • Декоративные гвозди.
  • Дрель.
  • Сверла.
  • Клей.
  • Молоток.
  • Нож и ножницы.
  • Ножовка по дереву.
  • Отвертка.
  • Степлер и скобы к нему.
  • Саморезы.
  • Шуруповерт.

Инструкция проведения работ: этапы

  1. Шпаклевка трещин и отверстий в стенах.
  2. Отключение электричества для изоляции розеток минеральной ватой или стекловолокном (только не материалами, которые легко воспламеняются).
  3. Изолированные розетки сверху заделываются гипсом.
  4. Герметизация отопительных батарей в тех местах, где они касаются стен, с помощью герметика. Нужно тщательно заделать швы между трубами и стеной.
  5. Сооружение каркаса для гипсокартона. Профиль крепится на расстоянии 2 см от стены. Под него подкладывают резиновую или пробковую прокладку для устранения вибрации,
  6. На каркас укладывается стекловата или минеральная вата.
  7. Плиты из гипсокартона крепятся к профилю с помощью саморезов.
  8. Стыки гипсокартона проклеиваются сеткой, шпаклюются стыки.
  9. Если вместо гипсокартона используют панели, то они крепятся с мощью жидких гвоздей или методов «шип-паз».
  10. Стены покрываются обоями или краской.

При использовании рулонных материалов для шумоизоляции, они наклеиваются, как обычные обои. Это самый простой способ, но эффективность такого покрытия достаточно низкая.

Как сделать звукоизоляцию стен в квартире.

Этапы звукоизоляции потолков

  1. Устанавливается вспомогательная потолочная систем — натяжная, подвесная, подшивная.
  2. Для установки натяжных потолков используются кронштейны, на которые натягивают ткать или пленку.
  3. Металлический каркас, обшиваемый гипсокартоном, используют при установке подшивного потолка.
  4. Для подвесных потолков также используют каркас из металла, но в него вкладывают плиты для шумоизоляции или минеральную вату (она должна быть тщательно изолирована т.к. вредна для здоровья).
  5. Если потолок обшивают гипсокартоном, то под него подкладывают звукоизоляционный материал, а внешнюю сторону покрывают краской или обоями. При этом высота помещения уменьшается на 15-17 см.

Этапы звукоизоляции пола

  1. Заделывание всех щелей и трещин в полу.
  2. Укладка «плавающего» пола, который предотвратит соприкосновение покрытие пола от стен и ликвидирует «шумовые мосты» в помещении.
  3. «Плавающий пол» состоит из изоляционного материала, которым закрывают перекрывающую плиту.
  4. Сверху изоляционный материал заливают бетонной стяжкой, толщиной 3-5 сантиметров.
  5. Сверху на бетонную стяжку кладут подложку, а на нее — финальное покрытие пола.
  6. Если укладывать на пол готовый звукоизоляционный материал, то он будет тоньше многослойного пола. Качество при этом будет не хуже.

Изоляция деревянного пола

Проводится:

  • На готовый пол.
  • С помощью изоляции перекрытий.
  • В обоих случаях можно использовать технологию «плавающего пола».
  • «Плавающий пол» выстилают материалом для звукоизоляции внахлест на стены.
  • Сверху укладывают лаги, к которым прибивают половые доски.

Изоляция деревянных балок

  • На балки прибивают брусья — для дальнейшего крепления на них напольного покрытия.
  • На брусья настилают рулонную звукоизоляцию, которая должна немного выходить за стены, но не выше уровня плинтуса.
  • К брусьям прибивают доски и плинтуса.

Как сделать шумоизоляцию потолка в деревянном доме?

Как сделать двери «глухими» к шуму

  • В прорезь на двери вставляют силиконовый уплотнитель.
  • Уплотнитель из резины с клейким основанием приклеивают по периметру двери.
  • Дверь обивают звукоизоляционным материалом — синтепоном, Изолоном или ватином.

Инструкция по звукоизоляции дверей своими руками.
Звукоизоляция всей квартиры является поэтапным процессом. Придерживаясь правил, указанных выше, можно самостоятельно подобрать материалы и инструменты, провести подготовительные работы.

Это позволит без особых проблем установить звукоизоляционные панели или плитки на выбранную поверхность.

Необходимо уделить внимание выбору материалов, которые должны глушить звуки. Если квартира находится в шумном районе, то стоит приобретать плиты или рулоны с большим уровнем глушения шума. Для спокойных, спальных районов, рекомендуется приобретать материал с немного меньшим уровнем пропуска шума.

Как сделать звукоизоляцию от ударного шума по стенам?

Шум от соседей и с улицы нередко становится важной проблемой – он может портить настроение, а то и вовсе ухудшать самочувствие. По опросам, он мешает до 65% россиян. Защититься от него непросто – чтобы звукоизоляция была надёжной, нужно хорошо подготовиться, знать о том, какие виды шума бывают, и что эффективнее предпринять против каждого из них.

Далее речь пойдёт о защите от ударного шума по стенам – это очень частый раздражитель в квартирах, где со всех сторон соседи, и не все из них обычно тихие. Будет разобрано: что такое звукоизоляция, виды шума, особенности звукоизоляции стен и предпочтительные материалы, а также непосредственно этапы работ.

Что такое звукоизоляция и зачем она нужна

Шумовое загрязнение – даже более серьёзная проблема, чем может показаться на первый взгляд. Раздражение из-за доносящихся с улицы или из-за стенки шумов – лишь вершина айсберга. Оно возникает при шумовом фоне примерно в 35 дБ, соответствующем приглушённой речи. Уже такой уровень, будучи постоянным, способен повлиять на сосредоточенность и общий тонус организма. Уровень в 42 дБ приводит к бессоннице, в 50 дБ – к появлению заболеваний сердца и сосудов. Тем, кто ими уже страдает, тем более необходимо жить в условиях хорошей звукоизоляции, поскольку их состояние может усугубиться. Шумовое загрязнение серьёзно укорачивает жизнь – оно отнимает по 3-5 лет, а иногда и того больше.

Звукоизоляция помогает от него избавиться. Благодаря ей вы не будете слышать соседей, как и звуки с улицы или из подъезда. Её обеспечивает использование эффективных материалов и их монтаж с учётом распространения звука. Даже небольших ошибок при монтаже достаточно, чтобы всё испортить, так что процесс это очень ответственный.

При этом звукоизоляция – не то же самое, что полное подавление всех внешних шумов. Её задача – снизить их уровень настолько, чтобы они стали невнятными для человеческого слуха. Тогда они не будут приносить никакого вреда здоровью. Полную тишину же обеспечивать нет необходимости, больше того, она даже создаёт ощущение дискомфорта из-за того, что для человека привычно ощущать слабый фоновый шум.



Виды шума и особенности звукоизоляции стен

Выделяют три основных виды шума, которые могут беспокоить в жилище – при продумывании звукоизоляции каждый из них требуется учитывать отдельно. Это:

  • Воздушный шум – проникает как через стены, так и через пол с потолком. Если вы хорошо слышите детский плач в соседней квартире, или как сверху играют на фортепиано – это именно он, воздушный шум. Чем толще материал, тем меньше его будет. Если перегородки в доме тонкие, то намучиться с ним придётся немало.
  • Ударный шум – также может проникать и через пол, и через потолок, и через стены. Главным образом это чей-то топот, хорошо различимый звук перемещения мебели и тому подобное. Но и воздушный шум может становиться ударным: громкие звуки превращаются в вибрацию и передаются по стенам. Если вам мешает музыка у соседей, то проникающий в вашу квартиру шум представляет собой сочетание воздушного и ударного. Если избавиться хотя бы от второго, ситуация уже станет значительно лучше.
  • Конструктивный шум – схож с ударным, но всё же имеет немного другие свойства. Это звуки, хорошо передаваемые по твёрдым перегородкам даже на большое расстояние. Например, звуки ремонта на первом этаже, слышные даже на шестом.



Толстые стены неплохо справляются с защитой от шума, но если они тонкие, то остаётся лишь прибегать к использованию специальных материалов для звукоизоляции. При этом нужно учитывать, что шум проникает через множество отверстий, таких как розетки, стояки отопления, стыки в стенах и тому подобные – всеми ими необходимо будет также заняться для достижения хорошего результата. При этом делать звукоизоляцию всей квартиры нет необходимости: обычно она нужна только для помещений, используемых для работы или отдыха, то есть кабинета, детской, спальни.

Материалы для звукоизоляции

Выделяют материалы, отражающие и поглощающие звуки. Для отражающих используется индекс звукоизоляции Rw – он показывает, сколько децибел материал способен отразить. Основную роль в этом играют его масса и плотность.

Эффект станет гораздо лучше, если звукоотражающий материал дополнить звукопоглощающим, его главное свойство – рыхлость, в нём должно быть много пор.

Поглощающие звуки материалы делят по жёсткости на несколько категорий:

  • Мягкие, такие как вата или войлок. Их структура волокнистая, они имеют высокий коэффициент поглощения (в среднем 0,8-0,9), при этом малый удельный вес. Недостаток в том, что толщина звукоизоляционного слоя из такого материала должна быть большой – от 10 см.
  • Полужёсткие – вспененные полимеры, минеральная вата. Они уступают мягким по коэффициенту поглощения (обычно 0,6-0,7), при этом имеют больший удельный вес, но занимают меньше места.
  • Твёрдые – вата в гранулах, пемза или вермикулит. Ещё ниже коэффициент поглощения, но и занимают ещё меньше пространства. А фактор пространства весьма важен, поскольку для обеспечения хорошей звукоизоляции его может уйти немало.

Из основных материалов, эффективных для звукоизоляции от ударного шума по стенам, стоит выделить:

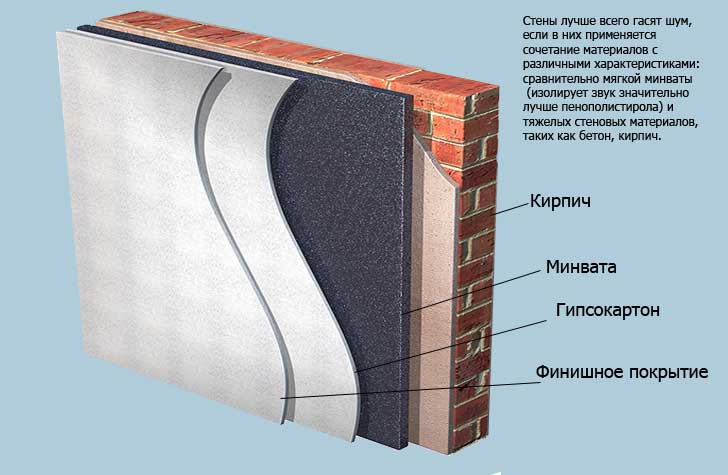

  • Гипсокартон – важная особенность в том, что крепят плиту из него не к стене, а к потолку либо полу около неё, иначе она будет не защищать от звука, а станет его проводником. Также часто используют резиновые прокладки. Щели между плитами заделываются при помощи монтажной пены.
  • Минеральная вата – часто используется в комбинации с гипсокартоном. Её укладывают между ним и стеной. В панелях ЗИПС используется минеральная вата, с обеих сторон обложенная гипсокартоном. Обеспечивает ещё и теплоизоляцию.
  • Стеклохолст с мелким волокном хорошо подходит для обработки стыков строительных конструкций.

  • Декоративные панели из дерева одновременно выполняют две задачи: помимо звукоизоляции, позволяют обойтись без отделки стен. Их недостаток – высокая стоимость.
  • Полиуретан обеспечивает отличную защиту (его применяют даже для студий звукозаписи) при небольшой толщине – достаточно 15 мм. Он мало весит, упругий, его легко обработать и смонтировать. Но дорого стоит и горючий.
  • Звукоизолирующая мембрана обычно применяется как дополнение к другим материалам. Благодаря гибкости её просто монтировать, но цена также довольно высока.

Помимо перечисленных, есть и другие материалы, эффективно справляющиеся с задачей звукоизоляции помещения. Но к ним не относятся некоторые из тех, что иногда пытаются для этого применять, например, пенопласт и пенополистирол – они имеют слишком низкий индекс поглощения звука. Обои и ткани также не играют практически никакой роли.

Подготовка и порядок работ

Подход к новостройке и вторичному жилью должен быть разным. В первом случае может быть не сразу очевидно, требуется ли вообще дополнительная звукоизоляция, а если и требуется, то какая именно. Ведь вокруг или ещё никто не живёт, а значит и шума нет, или наоборот, соседи активно занимаются ремонтом и создают такой шумовой фон, от которого и нормальная звукоизоляция не спасает.

Потому нужно исходить из того, какой материал применялся для стен (если кирпич или монолитный бетон, возможно, дополнительная звукоизоляция не нужна), а также из результатов проведённых застройщиком испытаний шумоизоляции.

Во вторичном жилье нужно определить все источники беспокоящего шума и определить его тип. Иногда он может идти из вентиляции – в таких случаях проводится изоляция трубопроводов и вентиляционных систем. Если шум идёт из соседних квартир, все отверстия в стенах заделывают герметиком или шпатлёвкой, но не монтажной пеной. Благодаря этому стены будут лучше поглощать звук.

После этого следует заняться розетками. Сеть обесточивают, их разбирают, достают, заполняют отверстие стекловолокном либо минеральной ватой так, чтобы они «сидели» плотно и пропускали как можно меньше звуков.

После этого нужно изолировать трубы – звуки проходят в местах их стыков со стенами. Для этого применяется эластичный герметик, способный выдерживать высокие температуры и их перепады.

Иногда из-за усадки дома возникают трещины между полом и стенами. Они могут быть незаметны из-за отделки или плинтуса, но сильно способствовать прохождению звуков. Лучше всего пройтись по этим местам шпаклёвкой и покрыть их акриловым герметиком.

Если этого недостаточно и шум всё равно беспокоит, значит, всё же понадобится усилить звукоизоляционными материалами пол, потолок, одну из стен – в зависимости от того, откуда проходит больше всего шума. Иногда заняться приходится всем перечисленным сразу, но нужно иметь в виду, что звукоизоляционные материалы «съедят» немало пространства – обычно это 5-8 см для каждой стены.

Затем наступает этап выбора и приобретения материала. Здесь есть множество различных вариантов, дальше будет рассмотрена звукоизоляция с применением гипсокартона и минеральной ваты. Также потребуются профили и саморезы.

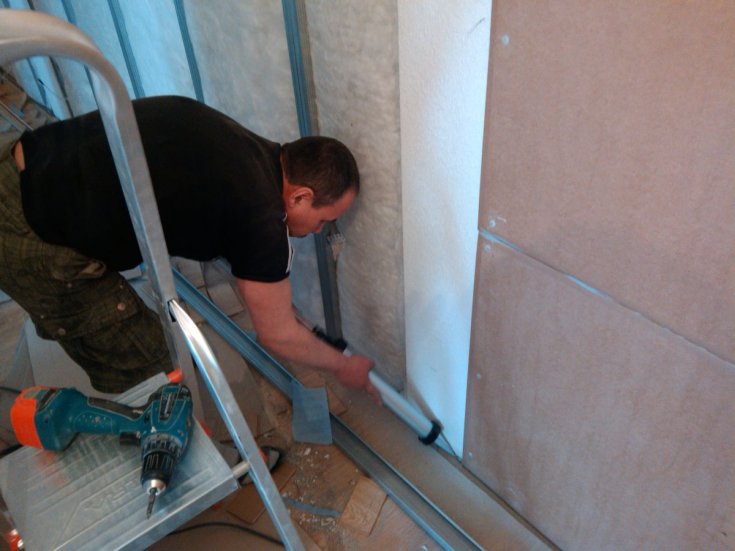

Нужно соорудить каркас, скрепив профили саморезами, и очень плотно набить промежуток между ним и стеной минеральной ватой. Никаких полостей остаться не должно. Чтобы дополнительно повысить уровень звукоизоляции, полезным будет применение звукоизоляционной ленты – ею нужно оклеить поверхность профилей и места крепления к стене. Лента должна отделять конструкцию от стен, потолков и пола, чтобы исключать образование «акустических мостиков», передающих шум.

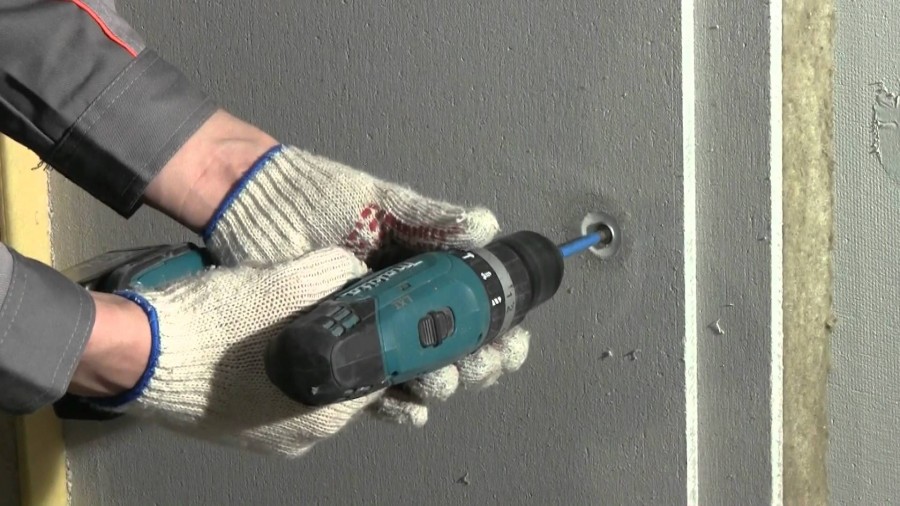

После установки каркаса монтируется гипсокартон. Листы фиксируются саморезами или шурупами, стыки шпаклюются, обшивка грунтуется – затем останется только выполнить её финальную отделку.

Принципы звукоизоляции

Звукоизоляция


[Эта статья представляет собой более подробное объяснение науки звукоизоляции. Основная идея приведена в нашей статье о звукоизоляции 101.]

Звукоизоляция — это наука, а не волшебство, поэтому можно наметить основу основных принципов, определяющих снижение шума в любой конкретной ситуации. При этом существует 5 основных принципов, регулирующих звукоизоляцию любой перегородки.

Прежде чем мы начнем, важно упомянуть то, что мы называем правилом номер 1 качества звукоизоляционного уплотнения. Если ваши разделы не запечатаны, то можно многое потерять и не добиться высокого уровня производительности. С учетом того, что упомянуто и подчеркнуто, давайте начнем.

Основной номер 1 – Масса

Первый принцип звукоизоляции – масса. Масса препятствует передаче звука простым способом: звуку труднее раскачать очень тяжелый предмет, чем очень легкий, точно так же, как сказать, что тележку, полную кирпичей, толкать сложнее, чем пустую тележку. Однако, чтобы сделать большие изменения в производительности, вы должны сделать очень большие изменения в массе. Теоретически удвоение массы панели без воздушной полости улучшит ситуацию на 6 дБ. Как правило, на обычной стене с одинарными деревянными стойками удвоение количества слоев гипсокартона дает улучшение на 4-5 дБ.

Как показывает эта серия испытаний, простое добавление слоев гипсокартона к обычной стене с деревянными стойками или к потолку с деревянными балками дает лишь небольшую выгоду.

Чтобы действительно улучшить свою стену, вы должны не только добавить массу, но и улучшить некоторые из других 4 принципов.

Принимая во внимание довольно высокую стоимость установки гипсокартона, простое добавление слоев является, пожалуй, наименее эффективным способом улучшения звукоизоляции, доступным сегодня строителям.

Принцип номер 2. Механическая развязка или механическая изоляция

Одним из наиболее известных из пяти основных принципов является механическая развязка. Звуковые клипсы, эластичный канал, ступенчатые стойки, двойные стены из стоек. Все они функционируют, препятствуя перемещению звука с одной стороны стены на другую через механические пути (такие как шпильки или балки). Вместо этого вибрация должна пройти через воздушную полость в стене, где часть ее будет потеряна, и через изоляционный/поглощающий материал, где (на некоторых частотах) будет потеряна большая ее часть.

Чего большинство людей не понимают в механической развязке, так это того, что она зависит от частоты. Когда вы разделяете, например, два куска гипсокартона, вы создаете резонанс, и только намного выше этого резонанса развязка помогает вам ниже примерно на 1/2 октавы выше этого резонанса, что на самом деле ухудшает ситуацию. Вот так

Развязка — очень мощный инструмент, но необходимо учитывать этот резонанс и проблемы с низкочастотными характеристиками, которые он может вызвать.

В следующем совете пройдемся по некоторым основным шагам, чтобы справиться с резонансом в стенах и построить хорошие стены в целом.

[Подробнее о развязке читайте в этой статье о звукоизоляции].

Принцип номер 3 – Поглощение

Установка изоляции в стенной или потолочной полости увеличивает потери звука за счет устранения/удаления/уничтожения некоторого звука. Еще одним преимуществом изоляции в полости является снижение резонансной частоты развязанных стен. При всем при этом изоляция теряет свою эффективность на очень низких частотах. Поместите стекловолокно перед центральным каналом, и вы услышите плохо приглушенные диалоги (изоляция эффективна), поместите его перед сабвуфером, и вы можете вообще не услышать никакой разницы.

Война звукоизоляции не может быть выиграна или проиграна тем, что находится внутри стен, так что не зацикливайтесь на том, какую изоляцию выбрать, просто убедитесь, что вы что-то используете. К счастью, обычное стекловолокно, обычно используемое в строительстве, оказалось столь же эффективным, как и любой другой тип изоляции, особенно на низких частотах. Поглощение наиболее эффективно в несвязанных или демпфированных стенах, в обычной стене 2×4 звук может легко проходить через стойки и не должен проходить через изоляцию.

[Подробнее о звукоизоляции читайте здесь].

Принцип номер 4 – Резонанс

Это работает против хороших вещей, достигнутых вышеприведенными принципами №1, №2 и №3, так как звуку очень легко вибрировать стену. На резонансных частотах даже массивная изолированная стена с изоляцией будет очень легко вибрировать (как мы видели выше в разделе о развязке). Поскольку вибрирующая стена вызывает вибрацию воздуха с другой стороны, резонанс увеличивает легкость передачи звука. Это не хорошая вещь.

Существует два основных способа борьбы с резонансами

1. Гасить резонанс — это уменьшает их величину и, следовательно, уменьшает звук, выходящий из стены с другой стороны. Green Glue — это самый эффективный вязкоупругий демпфирующий состав. В качестве примечания, мягкие массовые материалы (MLV, Mass Loaded Vinyl) неэффективны для гашения резонансов стен.

2. Переместите точку резонанса. Если мы снизим резонансную частоту стены, используя Принципы № 1, 2 и 3, мы с меньшей вероятностью столкнемся со звуком на этих более низких частотах (стена не будет подвергаться воздействию звука с частотой 70 Гц, как часто как звук 100 Гц). Это уменьшит вероятность того, что эта стена резонирует.

Принцип номер 5 — проводимость

Последний важный принцип звукоизоляции — проводимость. Проводимость играет роль в предотвращении достижения высокого уровня производительности обычными деревянными каркасными стенами (не разделенными стенами). Гипсокартон передает вибрацию на стойки, которые передают ее на другую сторону, снижая производительность.

Помимо характеристик стен, проводимость играет большую роль во фланговых шумовых помехах, распространяющихся из одной комнаты в другую по какому-либо пути, отличному от прямого.

Чтобы уменьшить проводимость конструкции, вы можете либо вставить механические разрывы (например, разрезы), либо увеличить демпфирование конструкции (демпфирование рассеивает энергию по мере ее распространения, значительно снижая проводимость, часто до такой степени, что это не имеет значения)

Чтобы свести к минимуму вибрацию, передающуюся через конструкцию, важно обработать поверхности со стороны источника звука.

Ни один раздел не может работать лучше, чем уровень Флангового шума. В сценарии слева никакие изменения, которые вы можете внести в стену, не помогут улучшить звукоизоляцию. Это потому, что рушится не стена; это потому, что соседние поверхности терпят неудачу.

Единственный способ улучшить ситуацию — увеличить потери при передаче по фланговым путям.

Получение максимальной отдачи от этих 5 принципов

Выше мы рассмотрели пять основных принципов звукоизоляции. Мы можем разделить эти 5 принципов на 4 основные области улучшения, которые можно внести в раздел. Для улучшения звукоизоляции.

  1. Увеличить массу перегородки (использовать более толстый гипсокартон).
  2. Добавить развязку там, где ее раньше не было (использовать шепотные зажимы).
  3. Добавьте абсорбцию там, где ее раньше не было, или увеличьте уровень абсорбции (добавьте изоляцию).
  4. Добавьте в систему механическое демпфирование (используйте зеленый клей между двумя скрепленными слоями).

Все, что не выполняет одну из этих 4 задач, не поможет вашему делу, и в целом все, что не приводит к значительному улучшению одной из них, не очень поможет вашему делу. Например, если у вас уже есть изоляция R19 в полости потолка, добавление 2 минеральных волокон не даст существенного улучшения.

Вернитесь на нашу домашнюю страницу звукоизоляции.



Вопросы и ответы клиентов

1) Майк С: Я строю жилье для клиентов и обрамляю спальни двойной стеной 2×4. Существует ли рекомендуемое минимальное расстояние между двумя стенами? Стены также являются несущими, но у меня есть возможность расположить шпильки на отдельных стенах в шахматном порядке, но мне нужно будет сохранить смещение в пределах 2 дюймов друг от друга. Я поговорил со своим подрядчиком по утеплению, и он предложил продуть изоляцию между стенами для большей плотности. Я бы хотел, чтобы стены были толщиной 7 1/2 дюйма, так как комнаты довольно маленькие. Мы ценим любые предложения. Спасибо

Звукоизоляция товарного знака Ответ: Привет, Майк! Если они полностью отделены друг от друга, то даже полдюйма будет достаточно.

2) Мейсон: Эй, у меня есть проект, и мне нужно сделать звуконепроницаемую коробку, что я могу сделать по бокам, чтобы сделать ее звуконепроницаемой

3) Алоке С: Я пытаюсь построить театр под открытым небом, как услуга обществу. Подаренный мне участок окружен дорогами с интенсивным движением. В качестве первого шага мне нужно звукоизолировать помещение. Я ищу дешевые и эффективные решения. Это может быть не ваш район, но вы можете помочь?

Товарный знак Звукоизоляция Ответ:

Во-первых, открытое пространство никогда не будет звукоизолированным. При этом вы все еще можете значительно блокировать звук, однако это будет недешево. Вы должны рассмотреть звуконепроницаемые шторы.

4) Пит П.: В коммерческом здании у нас есть комната 25’x35′ с обычной стеной 2″x4″ с гипсокартоном 1\2″ с обеих сторон. Потолок представляет собой подвесной потолок с потолочной плиткой 24″x24″. Мы заполнили пространство над потолочными плитами акустическими изоляционными плитами из стекловолокна, а стены заполнили расширяющейся изоляцией. В этой комнате находится тренажерный зал, который играет громкую музыку. В следующей комнате находится массажная студия, которая ищет тишины и расслабления. Изоляция очень помогла. но в массажном кабинете все равно говорят, что слышат музыку.Прочитал ваши статьи и многому научился.Строительная компания порекомендовала очень дорогой гипсокартон.Есть предложения?

Звукоизоляция товарного знака Ответ:

Привет, Пит. Вы можете добавить слой обычного гипсокартона к существующей стене и вставить между ними демпфирующий компаунд Green Glue Damping Compound. Добавьте массовый винил поверх подвесных потолков (под установленной изоляцией).

5) Андрей Д: Какие из этих материалов (пенопласт, пеноблоки, дека, гипсокартон) лучше для звукоизоляции и почему?

Товарный знак Звукоизоляция Ответ: Гипсокартон лучше других «блокирует» звук.

6) Дейл: Я хотел бы создать ограждение вокруг нашего наружного блока переменного тока, чтобы защитить его и приглушить звук, поскольку он становится довольно громким, и мы слышим его в нашей комнате. У меня есть около 6 дюймов рабочего пространства между блоком переменного тока и нашим домом. У меня есть листы винила с массовой загрузкой; не поможет ли это использовать зеленый клей между двумя листами и прикрепить эти листы к внутренней части корпуса? Не могли бы вы дать мне некоторые другие полезные идеи, нам действительно нужно приглушить звук ради душевного спокойствия моей жены, и у нас немного ограниченный бюджет.0004

Звукоизоляция товарного знака Ответ:

Зеленый клей не подходит между двумя слоями MLV. Вы можете попробовать MLV самостоятельно или приобрести профессиональные наружные звуковые покрытия.

7) Гани: Привет, я пытаюсь звукоизолировать комнату, в которой шум исходит со стороны окна. Я планирую построить совершенно новую стену с этой стороны, чтобы заглушить шум. Какой толщины должна быть стена? Любые формулы помогут, чтобы я мог вычислить.

Товарный знак Звукоизоляция Ответ: При условии, что стена полностью отделена от первой стены (вообще не прикреплена к 1-й стене). Это может быть стена 2×4 с изоляцией, двойным гипсокартоном и демпфирующим составом между ними.

8) david: я добавляю отдельную перегородку к существующей разделительной перегородке, чтобы обеспечить лучшее звукопоглощение от нового жильца со стороны новой стены. у нас есть доступ только к одной стороне. существующая перегородка 5/8 “gpy на 8-дюймовых металлических шпильках с изоляцией из войлока. новая стена удерживается на расстоянии 1/2 дюйма от существующей стены. мы добавляем массовый барьер EVA (стеновой блокатор) непосредственно к существующему гипсокартону, затем 1/2-дюймовый зазор к новым 6-дюймовым металлическим шпилькам, затем еще один слой стенового блокатора, затем один слой 5/8-дюймового гипса. вопрос в том… наличие двух полостей помогает или ухудшает звукоизоляцию всей двойной перегородки? или лучше снять внутренний слой существующего гипсокартона?

Товарный знак Звукоизоляция Ответ: Лучше удалить внутренний слой существующего гипсокартона. См. нашу статью об эффекте тройного листа.

Как звукоизолировать каркасную стену: простое руководство

Каркасные стены являются наиболее распространенным типом внутренних стен. Хотя их быстро и легко установить, они на самом деле не очень звукоизолированы. К счастью, можно сделать звукоизолированную стену из стоек, хотя для этого потребуется немного знаний.

Самый простой способ звукоизоляции каркасной стены состоит в том, чтобы изолировать каждую сторону стены и добавить массу. Чтобы эффективно звукоизолировать каркасную стену, лучше всего снести ее и полностью восстановить, хотя вы получите результаты и с помощью менее инвазивных методов.

Хотя мое руководство по звукоизоляции каркасной стены относительно простое, вам потребуются некоторые строительные знания и необходимые материалы.

Если вы чувствуете, что это выходит за рамки ваших возможностей, но вы серьезно относитесь к звукоизоляции, рассмотрите возможность найма подрядчика, хотя это будет стоить больше денег.

В этой статье я расскажу о простом руководстве по звукоизоляции каркасной стены, а также о том, почему это так важно, и о том, как это сделать лучше всего.

Наука о звукоизоляции каркасной стены

Каркасные стены состоят из вертикальных деревянных досок (стержней), каждая сторона которых покрыта гипсокартоном. Большинство каркасных стен будут иметь пустую полость между двумя листами гипсокартона, а некоторые могут иметь изоляцию из стекловолокна.

Звуковые волны как от воздушных, так и от ударных источников довольно легко проникают в полость стены через гипсокартон. Оказавшись внутри этой герметичной полости, звуковые волны могут отражаться и становиться громче. Это известно как эффект барабана.

Первым принципом звукоизоляции каркасной стены является увеличение массы . Масса помогает поглощать звуковые волны и блокирует их распространение через стену. Существуют различные способы увеличения массы каркасной стены, и я расскажу о них более подробно позже.

Второй принцип – развязка . В основном это означает изоляцию каждой стороны стены, чтобы вибрациям было труднее проходить. Одним из вариантов, например, является установка гипсокартона на шпильки, расположенные в шахматном порядке, чтобы каждая сторона действовала как отдельная стена. Это один из самых эффективных методов звукоизоляции каркасной стены, но также и самый большой проект.

Чтобы узнать больше о ступенчатых стойках и о том, как они помогут вам в звукоизоляции, прочитайте мою статью.

Последним важным принципом является звукоизоляция . Это достигается за счет изоляции, которая уменьшает реверберацию, то есть звуковые волны не могут отражаться. Точно так же добавление изоляции увеличивает массу, а также означает, что звуковые волны меньше плоских поверхностей, от которых они могут отражаться.

Это практически все, что вам нужно знать для эффективной звукоизоляции каркасной стены. Сочетание этих трех принципов увеличит звукопоглощение, а также устранит любые шумы, проникающие через барьер. Все эти принципы используются в моем простом руководстве ниже.

Способы звукоизоляции каркасной стены

Существует 2 основных способа звукоизоляции каркасной стены: звукоизоляция существующей стены или строительство новой.

Если у вас есть время и бюджет, я бы порекомендовал построить новую стену с нуля, потому что это позволит вам использовать лучшие решения по звукоизоляции. Однако, если у вас нет возможности снести стену, вы определенно можете улучшить существующую стену.

1. Звукоизоляция существующей каркасной стены

Мы начнем со звукоизоляции существующей каркасной стены, потому что это, вероятно, будет лучшим вариантом для большинства людей. Просто имейте в виду, что это по-прежнему требует разрушения половины стены, так что будьте готовы к беспорядку!

Шаг 1: Добавление изоляции

Начните с отрыва одной стороны гипсокартона. На самом деле не имеет значения, с какой стороны, но я бы рекомендовал работать внутри комнаты, которую вы хотите звукоизолировать, потому что позже вы, вероятно, добавите больше гипсокартона.

Затем заполните полость изоляцией. Стандартная теплоизоляция, такая как стекловолокно или переработанный хлопок, подойдет, гораздо эффективнее будет использовать звукоизоляцию.

Ознакомьтесь с моими рекомендациями по теплоизоляционным материалам.

Шаг 2: Добавьте больше массы

Замените оригинальный гипсокартон новым куском или акустическим гипсокартоном, если вы можете себе это позволить. Затем нам нужно добавить больше массы стенам, так как это поможет блокировать звуковые волны.

Самый дешевый вариант — добавить больше гипсокартона , что будет иметь некоторое значение. Однако гипсокартон не очень плотный, и если вы хотите, чтобы ваша комната была максимально звуконепроницаемой, то вы можете попробовать что-то еще.

Вместо этого tr y двойной слой винила или автомобильных звукопоглощающих ковриков. Оба этих продукта изготовлены из невероятно плотных и не слишком толстых материалов, а это означает, что вы можете получить гораздо больше от них, не занимая слишком много места.

Самый простой способ прикрепить его к стене — сделать несколько небольших деревянных рамок и повесить их на стену. Это будет проще, чем пытаться прикрепить массовый винил (как этот на Amazon) непосредственно к стене, а шурупы будут держаться намного лучше, если их вкрутить в дерево.

Хитрость этого метода заключается в том, чтобы просто добавить как можно больше массы. Если вы не можете обойтись без разъединения каркасной стены, то добавление массы — ваш единственный вариант. Однако стоит помнить, что вы потеряете место в своей комнате, поэтому просто найдите правильный баланс.

2. Возведение новой звуконепроницаемой стены из каркаса

Как я уже упоминал, строительство совершенно новой стены из каркаса будет наиболее эффективным вариантом звукоизоляции. Строительство с нуля позволит вам изолировать каждую сторону стены, тем самым значительно уменьшив вибрации в полости стены.

Шаг 1.
Изолируйте стойки

Разъединение означает, что вам необходимо иметь отдельные стойки для каждой стороны стены. Это эффективно создает пустоту между двумя сторонами, которая препятствует прохождению звуковых волн. Однако это повлечет за собой серьезные структурные изменения в вашей собственности, поэтому убедитесь, что это безопасно.

Чтобы должным образом отделить стену, вы можете построить 2 стены из каркаса или стену из каркаса в шахматном порядке. Строительство 2-х стен из стоек — это просто: у вас есть набор стоек для каждой стороны, и обе они отдельно герметизированы и изолированы. Это создает крошечную полость между двумя отдельными стенами и является наиболее эффективным вариантом звукоизоляции.

Альтернативный вариант — шпильки в шахматном порядке. Этот вариант проще и требует меньше ресурсов. У вас все еще есть 2 набора стоек, но они расположены в шахматном порядке, то есть у вас все еще есть только одна стена из стоек. Хотя этот вариант намного проще построить, он по-прежнему означает, что у вас есть только одна полость, поэтому звуковые волны все еще могут проходить сквозь стену.

Другой вариант вместо отдельных шпилек — использование упругих зажимов и швеллера. Использование этих двух продуктов в основном создает гибкий канал под одной стороной гипсокартона, что позволяет ему изгибаться и предотвращает прохождение звуковых волн.

Шаг 2: Рассмотрите изоляционные полосы

Изоляционные полосы предназначены для размещения под стеновыми перегородками и поверх деревянных балок. Они сделаны из резины и предотвращают передачу вибраций через конструкцию. Они имеют огромное значение для количества шума, который может фактически проходить через стену из гвоздей.

Если вы строите каркасную стену с использованием рамы, а не собираете ее с нуля, я всегда рекомендую выбирать дерево, а не металл. Самое главное, дерево поглощает звук намного лучше, чем дерево, а также с ним легче работать, что полезно, учитывая количество вещей, которые вы собираетесь прикрепить.

Шаг 3: Изоляция

После того, как вы установили шпильки, пришло время перейти к изоляции. Как и в случае со звукоизоляцией существующей каркасной стены, здесь важно добавить как можно больше массы внутрь полости стены, чтобы звуковым волнам было труднее отражаться.

Также стоит добавить некоторые другие звукопоглощающие материалы внутрь стены, например, акустический герметик. Заполните все возможные неровности акустическим герметиком, в том числе между стойками и балками, так как это добавит еще один уровень звукоизоляции конструкции.

Шаг 4: Добавление массы

Наконец, масса. Ваши варианты такие же, как перечисленные выше, хотя, если вы строите каркасную стену с нуля, я бы подумал о том, чтобы сделать добавление массы более постоянным.

Лучший способ сделать это — использовать виниловую пленку поверх куска гипсокартона, а затем покрыть его другим листом гипсокартона. Очевидно, это означает, что ваша стена будет довольно толстой, но она также будет достаточно звуконепроницаемой.

Заключение

Простое руководство по звукоизоляции каркасной стены состоит в том, чтобы добавить всю возможную массу. Однако, если у вас есть ресурсы, гораздо эффективнее снести стену и восстановить ее.

Я обнаружил, что развязка имеет наибольшее значение для воздушных звуков и звуков ударов, но, очевидно, требует определенных навыков и времени. Какой бы вариант вы ни выбрали, можно существенно улучшить звукоизоляцию каркасной стены.

Спасибо за внимание! Ознакомьтесь с моими рекомендациями по звукоизоляции.

Звукоизоляция и блокировка | Рокфон

Ваши стены для звукоизоляции и блокировки, потолки пропускают много шума.

Загрузить брошюру по блокированию Optimized Acoustics™

1 январь 1

Прежде чем останавливать стены под подвесным акустическим потолком вместо того, чтобы удлинять их до конца, подумайте, идете ли вы на недальновидный, обусловленный бюджетом компромисс или разумное решение для удобства использования этого здания во всем долгая жизнь.
Влияние плохой акустики

Опросы зданий после заселения показывают, что неудовлетворенность зданиями номер один связана с их акустикой, а точнее с приватностью. Эти низкие оценки связаны с использованием открытых пространств, но они также относятся к плохо спроектированным частным комнатам.

Люди не ожидают конфиденциальности речи, когда находятся на большой открытой площадке, полной людей. Но когда они входят в отдельную комнату и закрывают дверь, их ожидания в отношении уединения со звуком сильно меняются. Проблема в том, что полностью вне поля зрения, получат ли они ожидаемую конфиденциальность. Это зависит от того, решили ли вы пойти на компромисс с архитектурой — внутри стен и над потолком.

Прежде чем сделать это, подумайте о весе стены по сравнению с весом акустической потолочной панели. Подумайте о том, насколько прочной и массивной эта стена по сравнению с легким акустическим потолком, полным отверстий для освещения и воздушных устройств. Потолок не подходит. Вот почему строительные стандарты, руководящие принципы и рейтинговые системы требуют стен полной высоты с высоким классом звукопередачи (STC).

Что такое звукоизоляция?

Звукоизоляция, также называемая звукоизоляцией, возникает, когда массивная и непористая архитектурная поверхность или сборка, такая как бетонная плита или многослойная стена из гипсокартона, отражает звуковую энергию.

Поскольку звук отражается от поверхности, передача звука в соседние помещения очень мала. Звукоизоляция помогает обеспечить конфиденциальность звука и речи.

В процессе проектирования Optimized Acoustics™ компании Rockfon используются стены во всю высоту с соответствующими шумозащитными свойствами или легкие акустические пленумные барьеры в сочетании с нашими потолками из каменной ваты для обеспечения конфиденциальности речи.

Полная звукоизоляция должна учитывать несколько источников шума выше, ниже и рядом с помещениями, а также множество возможных путей распространения шума.

Звукоизоляция в строительных стандартах, руководствах и рейтинговых системах

 Все больше и больше типов зданий и типов помещений теперь должны соответствовать более строгим критериям звукоизоляции в стандартах, руководствах и рейтинговых системах.

  • Руководства по проектированию и строительству медицинских учреждений, опубликованные  Институтом руководящих принципов для объектов (FGI), требуют, чтобы «звукоизоляция рассматривалась для всех разборных конструкций, разделяющих занимаемые помещения».
  • Строительный стандарт WELL, обычно используемый для коммерческих офисных зданий, гласит, что «шум из соседних помещений может мешать обитателям здания» (функция 81) и может негативно влиять на иммунную и нервную системы человека.
  • Организация Collaborative for High Performance Schools (CHPS) подчеркивает, что «учеба учащихся страдает в акустически плохой среде», где «чрезмерный шум отрицательно влияет на речевое общение» (EQ14.0). Требуются минимальные показатели звукоизоляции для всех учебных помещений.
Как определяется и измеряется звукоизоляция?

Величина звукоизоляции между помещениями в строительных стандартах, руководствах и рейтинговых системах определяется одним из двух способов: либо минимальным классом звукопередачи (STC) полноразмерной стены, либо минимальным классом шумоизоляции ( NIC) всего ограждения архитектурного помещения после возведения. Потолочный класс затухания (CAC) не рекомендуется, поскольку он связан с неприемлемым подходом к проектированию.

Класс звукопередачи (STC):

STC — это измеренная в лаборатории оценка звукоизоляционных характеристик стенового узла. Оценка STC также может использоваться для дверей, окон и напольных/потолочных конструкций. Более высокие значения указывают на более высокий уровень звукоизоляции между комнатами. Чтобы определить соответствующий STC стены, рассмотрите использование каждой комнаты, чувствительность жильцов к шуму и количество создаваемого шума. Строительные стандарты, руководящие принципы и рейтинговые системы обычно требуют оценки STC 40, 45 или 50. Для некоторых более критических условий требуются значения выше 50. Если к стене предъявляется требование оценки STC, она должна быть на всю высоту от пола до пола или до крыше и не может останавливаться на высоте подвесного потолка, оставляя открытый пленум. Рейтинги STC определяются в соответствии с ASTM E9.0 стандарт.

Класс шумоизоляции (NIC):

NIC — это полевые измерения общей звукоизоляции между двумя помещениями после завершения строительства. Более высокие значения указывают на более высокий уровень звукоизоляции между комнатами. NIC учитывает все пути прохождения звука через стены, двери, окна и проходы. NIC используется в некоторых строительных стандартах, руководствах и рейтинговых системах вместо STC, потому что NIC учитывает все звуковые пути и лучше представляет то, что люди будут испытывать в пространстве. Значения NIC 35, 40 или 45 типичны для обычных приложений. Рейтинги NIC определяются в соответствии со стандартом ASTM E336.

Класс затухания потолка (CAC):

CAC указывает на способность подвесного акустического потолка блокировать звук, проходящий через камеру, когда стена не выступает на полную высоту. Высокие значения CAC указывают на более высокий уровень звукоизоляции между помещениями. Подвесные акустические потолки обычно имеют рейтинг CAC от 20 до 35. Некоторые могут достигать CAC 40 или немного выше. При установке осветительных приборов и решеток приточного и вытяжного воздуха рейтинг CAC потолочной системы снижается на десять баллов. CAC не используется в большинстве строительных стандартов, руководств и рейтинговых систем, поскольку подвесные акустические потолки сами по себе не могут обеспечить приемлемый уровень звукоизоляции между помещениями. Рейтинги CAC определяются в соответствии со стандартами ASTM E1414 и ASTM E413.

Понимание реальности звукоизоляции внутри зданий и способов блокировки звука между комнатами

Звукоизоляция между комнатами на одном этаже в основном касается стен и дверей. В прошлом в некоторых интерьерах стены заканчивались на высоте подвесного потолка, оставляя пространство над потолком открытым. Проектировщики не понимали, что звукоизоляция между помещениями будет настолько хороша, насколько хороша самая слабая сторона — акустический потолок. Они не понимали, что звукоизоляция потолка (имеется в виду CAC 20-35) должна быть такой же, как звукоизоляция стены (имеется в виду STC 40, 45 или 50). На самом деле, потолочная система обычно работает на 10-20 баллов хуже, чем стены. Чтобы узнать больше об этой теме, прочтите Акустический миф: характеристики блокировки потолка и стены не обязательно должны быть одинаковыми.

Хотя эта практика больше не разрешена большинством строительных стандартов, руководств и рейтинговых систем, открытые пленумы все еще можно найти в некоторых существующих и новых зданиях.

Остановка стен на высоте подвесного потолка и расчет только на акустический потолок для обеспечения достаточной звукоизоляции является рискованной и неразумной практикой при проектировании. Этот подход к дизайну все еще сохраняется, потому что некоторые производители потолков до сих пор утверждают, что акустические потолки сами по себе достаточны для блокировки шума или звука между комнатами. Изучая доступные варианты потолочных панелей, вы можете заметить продукты на рынке, которые утверждают, что поглощают и блокируют шум. Реальность такова, что модульные акустические потолки сами по себе не обладают массой, необходимой для блокировки достаточного количества шума. Чтобы узнать больше об этой теме, прочтите «Миф об акустике: потолки эффективно блокируют звук» и оригинальную статью Rockfon под названием «Решения для акустических потолков «все в одном» — это не ответ».

Кроме того, когда звукопоглощающие потолочные плиты или панели помещаются в стандартную подвесную решетку вместе с другими компонентами системы здания, такими как диффузор приточного воздуха (слева), осветительные приборы (в центре) и решетка возвратного воздуха (справа), создаются значительные обходные пути или утечки шума. Компания Rockfon использовала акустическую камеру высокого разрешения, соединенную с датчиком интенсивности звука, чтобы помочь дизайнерам увидеть шум, просачивающийся через потолочную систему (красный и желтый цвета). Эти боковые шумовые пути существенно ухудшают акустические характеристики потолочной системы. На самом деле, эти утечки могут сократить воспринимаемый шум или блокировку звука вдвое, делая речь из соседних помещений разборчивой.

Акустическая камера высокого разрешения демонстрирует утечку звука через потолочную систему.

Пытаясь решить проблему как блокирования звука, так и звукопоглощения, представленные на рынке панели двойного назначения на самом деле ставят под угрозу и то, и другое. Дизайнеры ошибочно жертвуют коэффициентом шумоподавления (NRC) ради класса затухания потолка (CAC), а звукоизоляция потолка или его блокировка просто недостаточно хороши. Чтобы узнать больше об этой теме, прочитайте Акустический миф: можно пожертвовать поглощением ради блокировки. Посмотрите на свои потолочные панели, чтобы они соответствовали высоким требованиям звукопоглощения, и посмотрите на свои стены для блокировки, когда это необходимо. Подход CAC больше не соответствует большинству акустических стандартов, руководств и рейтинговых систем.

Как оптимизировать звукоизоляцию между комнатами?

Optimized Acoustics™ от Rockfon соответствует строительным стандартам, рекомендациям и рейтинговым системам, требуя наличия стен полной высоты, отвечающих требованиям STC, для блокировки шума между комнатами. Остановка стены на высоте подвесного потолка и оставление камеры открытой позволяет слишком большому количеству звука проходить между комнатами. Такой подход к проектированию недопустим, и не существует волшебной системы шумоподавления, которую владельцы зданий могли бы купить впоследствии, чтобы исправить ошибку проектирования.

Существует два варианта оптимизации звукоизоляции между помещениями: сплошные стены или межкомнатные перегородки. Не оставляйте пленум открытым, так как он не соответствует акустическим стандартам.

Пленум потолок

Проектирование потолочной камеры включает постоянно растущее число стандартов, руководств и рейтинговых систем, которые поощряют дизайнеров использовать легкие стены камеры, чтобы блокировать потолочную камеру, когда перегородка между комнатами заканчивается на потолке. Это требование необходимо из-за того, что шумоизоляционные свойства потолка сами по себе недостаточны для обеспечения конфиденциальности речи. Комбинация акустического потолка и барьера возвратного воздуха, работающих вместе, соответствует характеристикам STC перегородки ниже уровня потолка.

Звукоизолирующие пленумные перегородки представляют собой отличное решение для звукоизоляции, начиная с верхней части стены и заканчивая нижней стороной пола или крыши над ней. Rockfon ® Plenum Barrier Board изготовлен из гибкой изоляции из каменной ваты, чтобы без зазоров входить в тесные пространства и вокруг структурных элементов, а также механических, электрических и сантехнических элементов, которые могут быть расположены в пленуме. Облицовка из армированной волокном алюминиевой фольги, нанесенная с одной стороны, повышает его звукоизоляционные характеристики. При размещении над внутренними перегородками, которые заканчиваются на высоте подвесного акустического потолка, наша пленум-барьерная плита предотвращает распространение шума и речи между комнатами через пленум над потолком.

Улучшенная блокировка. Больше конфиденциальности.

Хорошая звукоизоляция обеспечивает большую конфиденциальность между комнатами и лучшую концентрацию в каждой из них. Optimized Acoustics™ является ключом к конфиденциальности в каждой комнате.

Как правильно выбрать класс звукопередачи (STC)

Optimized Acoustics™ упрощает выбор правильного STC. Во-первых, подумайте, какой шум будут создавать люди и оборудование в соседнем помещении. Затем подумайте, что люди будут делать в проектируемом пространстве, насколько они будут чувствительны к разрушительному шуму и насколько конфиденциальными должны оставаться их слова.

Звукоизоляция между комнатами может быть классифицирована как «Лучшая» при STC 50 или выше, «Улучшенная» при STC 45 или «Хорошая» при STC 40. Избегайте оценок акустики STC ниже 40, поскольку они не обеспечивают адекватной звукоизоляции. Дизайнеры могут достичь всех трех категорий производительности, используя стену во всю высоту или сочетание звукопоглощающих потолочных плит или панелей из акустической каменной ваты Rockfon и панели Rockfon ® Plenum Barrier Board .

Категории звукоизоляции включают: «Лучшая» — STC50, «Лучшая» — STC45, «Хорошая» — STC40, «Избегайте STC менее 40».

Если в соседней комнате много людей или оборудования, и передаваемый шум будет мешать конфиденциальным действиям, выполняемым в проектируемой комнате, используйте категорию Best STC 50. Примером могут служить классные комнаты. Также используйте категорию Best STC 50, если требуется высокий уровень конфиденциальности, например, в офисах руководителей.

Если соседнее помещение обычно занимает один человек, а основное предназначение проектируемого помещения не является чувствительным к звуку, используйте категорию Better STC 45. Примерами категории Better STC являются стандартные, частные кабинеты и палаты пациентов в здравоохранении. удобства.

Используйте инструмент STC Selector Tool от Rockfon, чтобы найти правильную конструкцию стены для вашего проекта.

Посмотреть на себя
Почувствуйте разницу: почему пленумные перегородки в сочетании с потолками работают лучше, чем только потолки

Компания Rockfon использовала акустическую камеру высокого разрешения, подключенную к датчику интенсивности звука, чтобы наглядно показать разницу между использованием одного потолка для звукоизоляции между комнатами и улучшением характеристик потолка с помощью звукопоглощающего барьера. Этот метод визуализации показывает утечку шума через потолок из минерального волокна с высоким CAC (CAC 37) в красном и желтом цветах. Самые большие протечки — это решетка рециркуляции воздуха с правой стороны и встроенные светильники в центре. Другие утечки шума включают диффузор приточного воздуха слева и пересечение стены и потолка в нижней части изображений. В целом, эти утечки снижают рейтинг потолочной системы всего до CAC 27, что означает падение CAC на 10 пунктов.

При использовании наших потолочных панелей из каменной ваты и барьерной панели Plenum (нижнее изображение) утечки шума исчезают. Этот подход Rockfon Optimized Acoustics TM  работает на уровне STC/CAC 40, 45 или 50 (STC/CAC 50 на фото) в зависимости от комбинации панели и барьера приточной камеры. Низкий уровень шума, показанный фиолетовым цветом, более чем на 25 децибел ниже, чем при использовании только потолочных панелей из минерального волокна (верхнее изображение) для звукоизоляции потолка.

Визуализация утечки шума через потолочные проходы и блокировка пленум-барьером.

Когда следует выбирать пленум-барьер по сравнению с использованием полноразмерных стен?

С точки зрения акустики стены во всю высоту являются предпочтительным дизайнерским подходом практически во всех случаях. Если проект здания должен соответствовать рейтингам STC в стандартной, руководящей или рейтинговой системе, то следует использовать стены полной высоты. Растущее число стандартов, руководств и рейтинговых систем в настоящее время также предоставляет проектировщику возможность использования либо легкого пленумного барьера в сочетании с акустическим потолком, либо полноразмерных стен. В этих случаях следует рассмотреть возможность использования пленумных барьеров из-за их потенциальной экономии средств и простоты установки.

Для некоторых конструкций стены во всю высоту просто не подходят. Ярким примером является широкое использование предварительно изготовленных модульных стеновых систем. Эти стены заканчиваются на нижней стороне подвесного акустического потолка. Полноразмерного настенного варианта нет. Вместо того, чтобы возводить гипсокартонную перегородку над этими стенами или оставлять камеру открытой над потолком, Optimized Acoustics™ доказывает, что легкий барьер камеры является оптимальным подходом к проектированию. Точно так же, когда фальшпол создает пространство под полом, можно использовать барьер пространства под стеной для поддержания уровня звукоизоляции стены выше.

Многие специалисты по внутренней отделке, построенные в 1980-х и 1990-х годах, сделали ошибку, остановив стены на высоте подвесного акустического потолка и полагаясь на потолочные панели CAC 35 для блокировки шума. Мы все еще имеем дело с этими проблемными зданиями сегодня. По мере того, как знания об акустике растут, а ожидания растут, все больше и больше людей жалуются на отсутствие уединения со звуком. Это еще одно отличное применение пленумных барьеров над потолком. Просто слишком сложно вернуться после строительства и нарастить стены из гипсокартона на всю высоту.

Гэри Мадарас, доктор философии

Специалист по акустике

Есть вопросы, связанные с соблюдением акустических требований вашего следующего проекта? Свяжитесь с нами сегодня.

Заключительные слова о звукоизоляции

Изготовлены из звукопоглощающей каменной ваты, акустические потолочные панели Rockfon в сочетании с Rockfon ® Plenum Barrier Board или полноразмерные стены могут использоваться как часть общей стратегии звукоизоляции для достижения Optimized Acoustics™ и соответствия стандартам.

Узнали ли вы также об этих других компонентах Optimized Acoustics™ от Rockfon?

Узнайте о части 1 st : Звукопоглощение потолка

Ознакомьтесь с нашими инструментами, которые помогут вам разработать следующий акустический проект

Хотели бы вы узнать больше о проектировании потолков для снижения уровня шума и соответствия строительным стандартам по акустике, получая при этом кредиты профессионального развития?

Наш отчет AIA/CES «Оптимизированная акустика в зданиях: настоящий звук» предлагает практические советы и рекомендации по достижению необходимого уровня шумоподавления с помощью высокоэффективных модульных акустических потолков.

Зарегистрируйтесь сейчас, чтобы запланировать эту часовую (1,0 LU) личную презентацию и узнать, как соответствовать все более строгим критериям акустических характеристик в стандартах, руководствах и системах оценки зданий.

Начать
Звукопоглощение

Качество звукопоглощения определяется планировкой помещения и материалами внутри него. Повышение разборчивости речи и то, как мы воспринимаем звук, может значительно изменить нашу внутреннюю среду.

Читать далее
Фоновый звук

К фоновому белому шуму следует относиться более критично, и он должен находиться в идеальном диапазоне для высокопроизводительных зданий будущего.

Читать далее
Создайте свой акустический проект

Компания Rockfon создала три инструмента, которые помогут вам выбрать потолочную плитку и решения для стен для оптимизации акустических характеристик.

Читать далее
Эстетика и дизайн

Воплотите свои идеи акустических потолков для подвесных потолков с помощью наших декоративных потолочных решений, включая выбор цветов и отделки, текстур и перфораций, типов кромок, вариантов материалов, размеров и рисунков.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
