Thermaflex | Изоляция Термафлекс для труб | Теплоизоляция Термафлекс | Гибкие теплотрассы
Теплоизоляция Термафлекс представлена на сегодняшний день в широком ассортименте. Изготовленная из вспененного полиэтилена и других современных материалов полиолефиновой группы, она идеально подходит для утепления систем горячего и холодного водоснабжения, отопления, холодоснабжения, кондиционирования, канализации и вентиляции.
Основными преимуществами теплоизоляции
Высокие теплофизические характеристики. В основе теплоизоляции Термафлекс лежит замкнутая мелкоячеистая структура (98% занимают закрытые поры), что обеспечивает высокую эффективность сохранения тепла на протяжении всего срока службы материала. Долговечность системы Thermaflex обеспечивается также низким коэффициентом теплопроводности и высоким показателем сопротивления диффузии водяного пара (µ – фактор превышает 7000). Оригинальная рецептура изоляции Термафлекс позволяет достигать высокой эластичности материала в сочетании с хорошей механической прочностью.
Пожаробезопасность. Группа горючести теплоизоляции Термафлекс – Г1, Г2 в соответствии с ГОСТ 30244-94, то есть слабо- и умеренногорючие материалы. Thermaflex обладает способностью к самопогасанию, так как не является источником возникновения и распространения пламени. При воздействии огня из материала не выделяются вещества, опасные для здоровья человека и окружающей среды.
Широкий диапазон температур. Изоляция Термафлекс для труб способна работать без потери своих свойств при воздействии температур от -80°С до +95°С. Для листовой теплоизоляции этот диапазон равен -80°С – (+110°С).
Экологичность. При производстве Термафлекс не используется фреон, а также другие вещества, которые могут его содержать. Это позволяет достичь нулевого потенциала глобального нагревания (парниковый эффект).
Таким образом, исключается негативное воздействие на озоновый слой.Изоляция для труб
Теплоизоляция Термафлекс выпускается в двух вариантах – листовая и трубная. Изоляция для труб представлена в следующих модификациях:

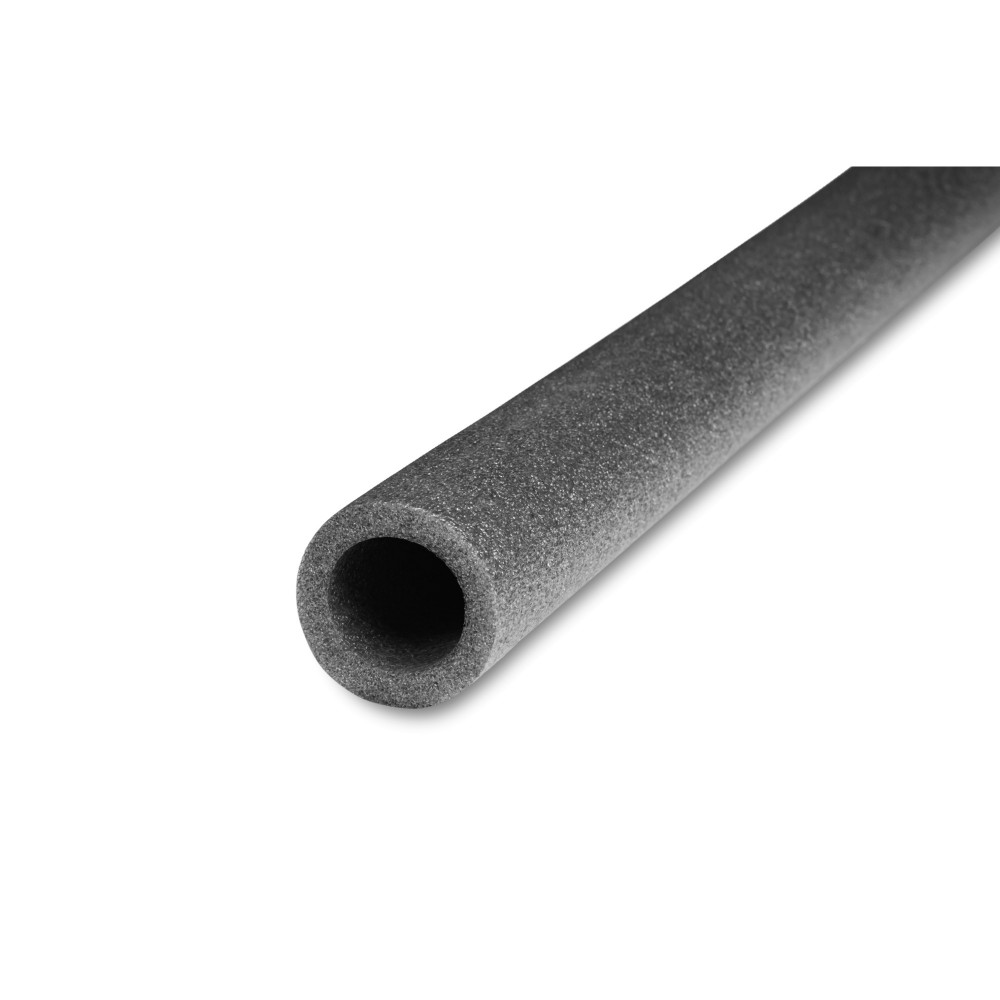

ThermaECO. Материал темно-серого цвета, предназначенный для утепления труб в системах водоснабжения, отопления, канализация, вентиляции и холодоснабжения. Может применяться в реконструируемых и новых системах. Возможности использования увеличиваются благодаря широкому размерному ряду (толщина от 9 до 108 мм).

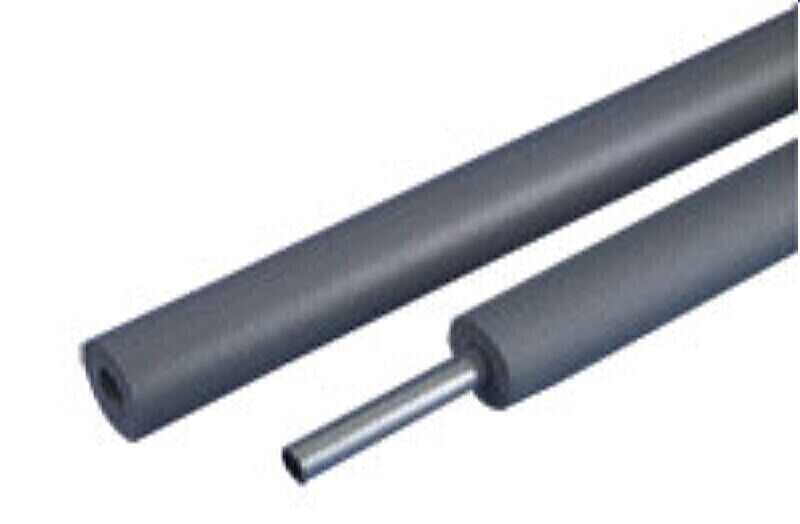

Thermaflex FRZ. Универсальная теплоизоляция серого цвета, наиболее часто используемая в системах тепло- и водоснабжения для организации гибких теплотрасс. Имеет продольный технологический надрез и используется для утепления как новых, так реконструируемых систем.
ThermaSmart. Материал с закрытой ячеистой структурой, который изготавливается из термопластичной резиновой пены (ТРЕ). Сохраняет свою гибкость независимо от температурных колебаний. Обладает повышенной стойкостью в отличие от традиционных эластомеров и демонстрирует высокое сопротивление к воздействию окружающей среды. Подходит для любых инженерных систем, но наиболее часто используется в вентиляции, кондиционировании, охлаждении.
ThermaSmartCool. Универсальная теплоизоляция Термафлекс цвета голубой «металлик», изготовленная из вспененного полиолефина. Используется для небольших холодильных установок, а также для сплит-систем кондиционирования.
Thermacompact S. Изоляция красного цвета используется для создания гибких теплотрасс систем водоснабжения и отопления, которые прокладываются внутри пола и стен. Снабжается покрытием из полиэтилена, благодаря чему обеспечивается высокая степень защиты от негативного воздействия стройматериалов.
Thermaflex Ultra M. Представлена в виде полых труб серого цвета с продольным надрезом. Изоляция обеспечивает надежную защиту от механических воздействий и ультрафиолетового излучения. Для простоты монтажа Thermaflex Ultra M снабжена пластиковым замком-защелкой. Используется в зданиях, где существуют повышенные требования к гигиене и эстетике (пищевая промышленность, медицина), а также при необходимости использовать изоляцию многократно.
Листовая изоляция Термафлекс
Листовая теплоизоляция Термафлекс используется для утепления плоских и фасонных поверхностей, а также труб большого диаметра систем водоснабжения, отопления, вентиляции и кондиционирования. Выпускается в следующих модификациях:
Thermasheet FR. Универсальная изоляция серого цвета, используемая как для новых, так и для реконструируемых систем. Часто применяется для труб большого диаметра, фасонных частей и запорной арматуры.
Thermasheet AC. Листовой вариант изоляции Thermaflex AC. Используется преимущественно для сохранения холода в системах вентиляции и кондиционирования. Данную марку теплоизоляции часто применяют для утепления фасонных частей из вспененного полиолефина, запорной арматуры.
Thermasheet Alu Stucco. Листовая изоляция, имеющая алюминиевое покрытие 0,1 мм на тот случай, когда дополнительно нужно обеспечить защиту от ультрафиолетовых лучей и механических воздействий. Часто используется для объектов, на которых предъявляются повышенные требования к гигиене и эстетике. Толщина изоляции варьируется от 5 до 25 мм.
Thermasheet ECO VSA, SA. Листовая изоляция Термафлекс этой марки имеет алюминиевое покрытие толщиной 11 мкм, а также клеевой слой, который закрыт адгезионной пленкой. Используется данный материал в системах отопления и вентиляции. Обладает отражающим эффектом в 97% и толщиной 3-20 мм.
Thermasheet ECO FL. Изоляция белого цвета применяется для устройства теплых полов. Она имеет алюминиевое покрытие 11 мкм, а также специальную термостойкую защиту и разметку с шагом 10 см для удобства установки нагревательных элементов.
Цены на теплоизоляцию Термафлекс остаются доступными, несмотря на высокую популярность данного материала и использования инновационных технологий. На нашем сайте вы сможете найти прайс на изоляцию Термафлекс, а, связавшись с нашими менеджерами, подобрать ту продукцию, которая идеально подойдет для решения ваших задач.
Термафлекс (Thermaflex) – материал для инженерных систем
Материал Термафлекс появился на рынке достаточно давно, еще в 1976 году, его используют в области водопроводных и канализационных сетей, а так жев сфере отопления и канализации.
Использовать данный тип изоляции можно при внушительном диапазоне температур от −80 до +95 градусов Цельсия. Также Вы можете ознакомиться с подробными техническими характеристиками материалов Термафлекс
Продукция может прекрасно противостоять водяному пару, и при этом она не токсична.
К тому же, использование термафлекса возможно практических во всех странах мира. Это возможно благодаря тому, что при его производстве соблюдены все стандарты качества и нормы, существующие для строительства. В его составе не присутствуют CFC,s, ни HCFC.Виды Термафлекса:
На данный момент времени существует несколько разновидностей трубной изоляции.
Термафлекс ThermaECO используется при изоляции труб во многих системах: отопление, водоснабжение, вентиляция и других. Изготавливается она из вспененного полиэтилена, имеет темно-серый цвет. Ее можно применять не тольков новых, но и в реконструируемых системах, благодаря расширенному размерному ряду (начиная от 9мм толщиной и заканчивая 108мм).
Такой тип материала как FRZ является универсальной и наиболее часто используемой трубной изоляцией. Имеет серый цвет, продольный технологический надрез для использования, как в новых, так и реконструируемых системах. Этот подвид термафлексаприменяется в тех же системах, что и ThermaECO.
A/C Smart Line является новым, революционным прорывом в сфере изоляционных материалов. A/C Smart Line обладает прекрасными эластичными свойствами, что делает его крайне удобным при монтаже. Дословно можно перевести название этого продукта, как «гибкая линия» и «передовой продукт». Помимо всех прочих преимуществ этого вида термафлекса, он к тому же решает задачу сохранения холода в инженерных системах, становится барьером для ненужного теплообмена. Используется в холодильниках, вентиляциях, кондиционерах и не только. Помимо этогоA/C Smart Line применим в системах отопления и водоснабжения.
Пленки Термафлекс серии Ультра является материалом с покрытиемиз полимера, которое призвано защитить трубы от ультрафиолетаи механических воздействий. Имеет специальный замок — защелку, что гарантирует легкость и удобство установки. Различные виды пленки подобного рода применяют в помещенияхс повышенными гигиеническими требованиями, например в медицинских объектах. К тому же его можно использовать не один раз.
У Термафлекса данного вида серый цвет.Термасмарт
Термасмарт — это новое поколение продуктов, изготавливаются из термопластической резиновой пены и имеет ячеистую закрытую структуру. При колебании температур сохраняет гибкость. Термасмарт более стойкий к внешним воздействиям, чем традиционные эластомеры. Область его применения очень широка.
Отличительной особенностью Термафлекса является то, что изготавливается она из экологически безопасных материалов и благодаря этому не наносит вреда окружающей среде. К тому же, материалы возможно использовать повторно. Это замечательное свойство данный продуктполучил благодаря особенному процессу его производства. Его изготавливаютиз вспененного полиэтилена, имеющего замкнутую ячеистую структуру. К тому же, при оптовой покупке изоляционных материалов входит доставка купленного вами товара по тарифам, зависящим от удаленности Вашего склада от МКАД.
Изоляция Термафлекс-Термокомпакт
Изоляция термокопакт нашла свое применение в трубах, которые устанавливаются внутри пола или стен. Продукция снабжена специальным полиэтиленовым покрытием, что гарантирует прекрасную защиту труб от возможного негативного воздействия материалов, используемых при строительстве. Термокомпакт имеет красный цвет. Поставка осуществляется в двухвидах — труба, длиной два метра и бухта длиной десять метров.
Весь ассортимент вышеперечисленного товара Вы найдете в компании «Стройдар». Мы предлагаем проверенную временем Теплоизоляцию Термафлекс, выбрав необходимую именно Вам продукцию, наши специалисты с удовольствием проконсультируют Вас при выборе товаров. Не стоит долго раздумывать, если хотите получить качество и надежностьв обслуживании.
Звоните +7(495)988–5078 и получайте удовольствие от работыс профессионалами.
Утеплитель для труб из вспененного полиэтилена и его технические характеристики
На чтение 9 мин. Просмотров 3.6k. Обновлено
При прокладке любого трубопровода следует соблюдать определенный ряд требований. Данные мероприятия дают возможность предотвратить аварийные ситуации в дальнейшем. К примеру, водоснабжение или сливная система за пределами дома, или в неотапливаемом помещении в холодное время рискует промерзнуть.
Чтобы избежать тепловых потерь, и не допустить промерзание сети, рекомендуют применять утеплитель для труб из вспененного полиэтилена.
Данный материал специалисты рекомендуют неспроста. Это экологически безвредный продукт отличается мелкопористой структурой серого цвета. Данный утеплитель характеризуется высоким качеством, через него не проходит влага и в нем прекрасно сохраняется тепло. Одним их основных достоинств данного продукта называют его высокий показатель эластичности и гибкости.
Главные технические характеристики утеплителей
Утеплитель для труб, производимый из вспененного полиэтилена (ППЭ), отличают следующие характеристики:
- структура в данном случае – это небольшие ячейки, отличающиеся герметичностью. А уровень плотности колеблется в диапазоне от 25 до 40 кг/м3.
- Следующий показатель, представляющий характеристики, которые демонстрирует данная теплоизоляция, это превосходная эластичность. Она не меняется при низкой и высокой температуре. По этим причинам монтировать данную изоляцию можно при всякой погоде, и в любое время года.
- Важными характеристиками полиэтилена становятся высокая теплоизоляция и незначительная паропроницаемость.
- Оболочка материала переносит уровень нагрузки в 0,3 МПа.
- Специалисты к значимым характеристикам ППЭ относят высокую возможность нивелировать шумы. Поэтому, под таким защитным слоем трубная магистраль работает практически беззвучно.
- Высокая устойчивость к химически агрессивной среде, к размножению бактерий и гниению.
- Одной из характеристик полиэтиленового утеплителя является его прекрасная гидрофобность. При контакте с водой, он поглощает ее больше 4% своего объема.
- Из такой защиты получается отличная звукоизоляция.
- Длительный срок службы. Данный утеплитель может простоять более семидесяти пяти лет.
Описывая технические характеристики данной изоляции, необходимо отметить высокую стойкость к механическому воздействию. А ГОСТ 30244-94, относит этот вид теплозащиты к разряду умеренной горючести. Температура, при которой ППЭ воспламеняется 306 градусов по Цельсию. А для самовозгорания нужно уже 416 0С.
Преимущества и недостатки
Если сравнить вспененный полиэтилен для трубопровода и теплоизоляцию из пенополистирола и пенополиуретана (ППУ), то в вспененном полиэтилене выделяют несколько преимуществ.
- Стойкость к растяжению, и возможность восстанавливать начальные размеры, полученные в результате деформационного изменения.
- Полная безопасность для человека и экологии. По этой причине, данная изоляция для труб ставиться на промышленных предприятиях, в быту, в медучреждениях и в пищевом производстве.
- Данный полиэтилен очень удобен в укладке. Детали, произведенные пустотелыми трубными элементами, дают возможность быстро произвести монтаж без использования инструментов.
- Цена вспененного полиэтилена ниже, чем у аналогичных теплоизоляторов для трубопровода. Например, вспененный каучук, который отличает характерный черный цвет, тоже демонстрирует превосходные характеристики, но его стоимость ощутимо выше.
Достоинств у представляемой теплоизоляции очень много, но перед ее использованием специалисты рекомендуют изучить и недостатки.
Вспененный утеплитель для труб достаточно устойчивый к ультрафиолету. Это универсальный материал, свойства которого позволяют утеплить различные коммуникации. Он пригоден для любой наружной и внутренней системы.
Смотреть видео – теплоизоляция из вспененного полиэтилена
Но, при прямом воздействии ультрафиолета, он начинает разрушаться. По этим причинам рекомендуют выбрать вариант, который защищен от ультрафиолета специальной пленкой.
Кроме этого, специалисты настоятельно рекомендуют хранить и применять утеплитель из полиэтилена там, где нет прямого воздействия ультрафиолета.
Профессиональные мастера уверенно заявляют, что боязнь прямого воздействия ультрафиолета у данного изоляционного материала полностью компенсируют многочисленные положительные характеристики.
ВАЖНО! Выполняя утепление трубопровода, для которого выдвинуты высокие противопожарные требования, вспененный полиэтилен лучше не брать. Потому, что под влиянием определенной температуры данный продукт воспламеняется и поддерживает процесс горения. Для решения данных задач рекомендуют использовать базальтовый теплоизолятор.
Как устроена теплозащита
Утеплитель для труб из вспененного полиэтилена устроен так, что форма и диаметры позволяют выполнять точный обхват поверхности. При этом прокладываемая защита не должна деформироваться. Формы изоляции должны иметь определенные размеры.
Каждая форма теплоизоляционного материала должна иметь не только точно заданный диаметр, но и проявлять высокие показатели теплозащиты. Эти требования легко выполнять по следующим причинам:
- у материала мягко ячеистая структура. И каждая форма устроена в виде трубы, но размеры толщины стенок больше, чем у обычного трубного изделия.
- Каждая оболочка из ППЭ является гибкой трубкой, у которой точно заданный диаметр и толщина стенок.
- Любой из видов данной трубной изоляции выпускают под точные диаметры трубопровода.
- По продольной части каждого изделия имеется технологический разрез. Это позволяет легко выполнять работу на уже функционирующей магистрали.
- В продаже можно встретить изделия с различными величинами диаметра: от 6 до 160 мм.
Виды и размеры
Утеплитель для труб, изготовленный из вспененного полиэтилена бывает разных видов, и также имеет неодинаковые размеры:
- Оболочка, представляющая собой рулонный или листовой материал. Размеры у них стандартными не бывают.

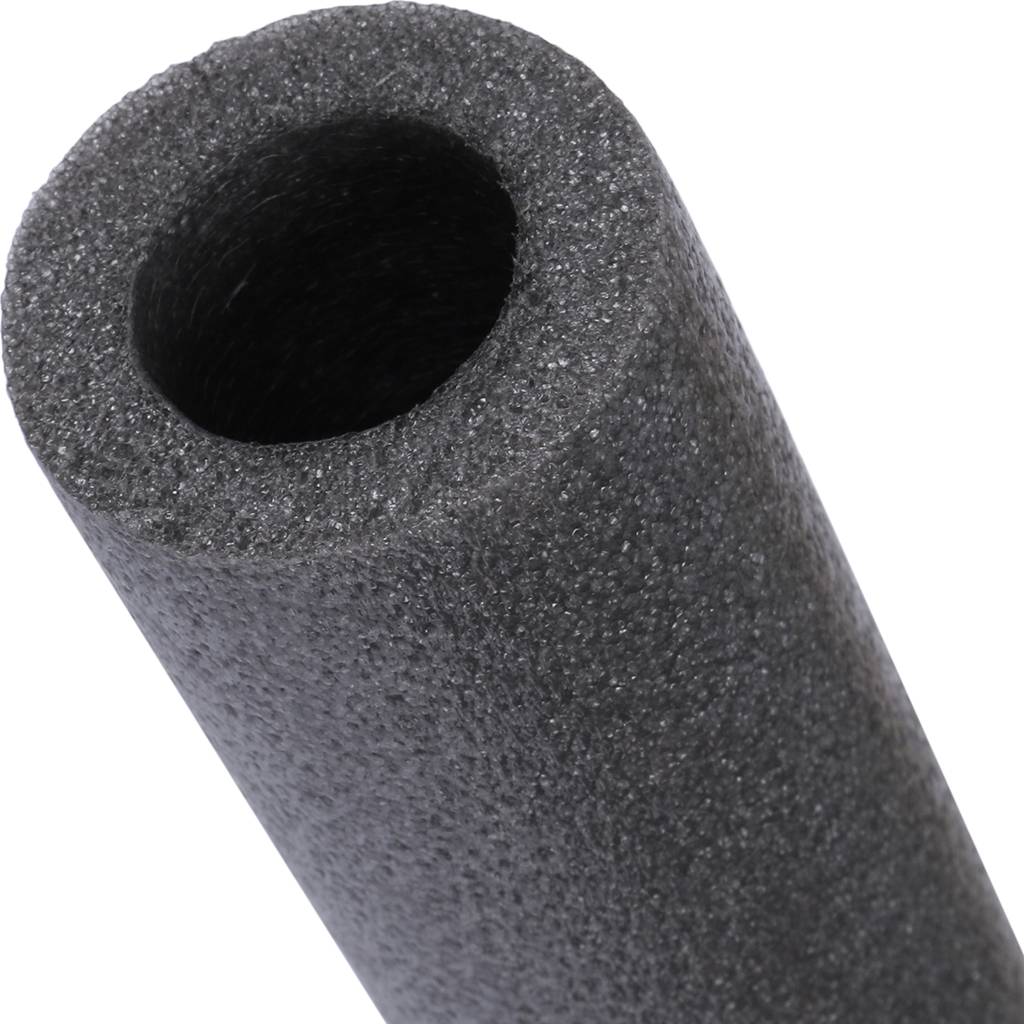

- Теплоизоляция в виде трубок. Размер этих изделий от 6 до 160 мм. Толщина стенки у этих материалов колеблется в радиусе от 0,6 до 3,2 см. Трубки, которые имеют покрытие из цветного полимера, можно ставить на участке открытом для ультрафиолета.
- Фольгированный материал. Особенность таких материалов заключается в возможности задерживать влагу.
На строительных рынках можно встретить материалы с разной шириной и размерами длины. Поэтому, потребители часто встают перед проблемой, что лучше выбрать для своего дома?
Если возникают сомнения относительно правильности своего выбора, то всегда можно обратиться за грамотным советом к профессионалам. Они не только помогут определиться с точными размерами нужного материала, но и дадут рекомендации по правильной его прокладке.
Сферы использования
Смотреть видео – утеплитель для труб из вспененного полиэтилена с закрытой пористой структурой
Вспененный полиэтилен для утепления труб выгодно отличает невысокая стоимость и качество. Поэтому, он приобрел высокую популярность у потребителей. Его используют для утепления в таких магистралях:
- отопление;
- водоснабжение;
- канализационные системы;
- для трубной конструкции в холодильной установке.
Области использования данного утепления очень обширные. И имеют небольшие ограничения только в тех ситуациях, когда нужно проложить утеплитель из вспененного полиэтилена для труб отопления. На магистралях отопления, в зонах высокой температуры ставить этот вид изоляции не советуют.
Хотя в целом для сети отопления данный вид изоляции называют просто идеальным. Готовые трубки в сеть отопления монтировать не сложно. Для удобства укладки каждая трубная деталь теплоизолятора оснащена технологическим надрезом. Широкий ассортимент диаметров позволяет подобрать вариант для трубопровода отопления любого объема.
Эффективное утепление труб отопления становиться залогом того, что тепло будет направленно только в дом, а не станет расходоваться на обогрев улицы. По этим причинам, к выбору теплоизоляции рекомендуют подходить со всей ответственностью.
Монтаж и его особенности
Вспененный утеплитель, предназначенный для труб, укладывать не сложно. Нужно отметить, что все виды теплоизоляции, будь то скорлупа, рулонный или трубчатый теплоизоляционный материал, отличаются простою установки.
Основное, что нужно сделать вначале – правильно подобрать диаметр. Он должен точно отвечать габаритам трубопровода.
При работе нужно соблюдать все правила монтажа утеплителя, не забывая о самых на первый взгляд незначительных нюансах.
- Выполнить утепление вспененным утеплителем можно как в процессе протяжки систем, так и на финальном этапе.
- Если изолируются отдельные участки магистрали, то изоляцию из полиэтилена на трубы одевают аккуратно (подобно чулку). При этом вспененный теплооизолирущий материал разрешают подрезать и дополнять те детали, которых не хватает.
- Монтаж защиты из полиэтилена лучше проводить на отключенной системе, остуженной до комнатной температуры.
Рассмотрим этапы процесса монтажа вспененного полиэтилена.
- Начинают работы с подготовки трубопровода. Его нужно основательно очистить от загрязнения и проверить на целостность.
- Для фиксации покрытия из утеплителя используют специальный клеящий состав.
- На трубы одевается изоляция.
- Зону состыковки отдельных деталей нужно зафиксировать алюминиевым скотчем. Так добиваются герметичности защитного покрытия.
Все монтажные действия можно выполнить своими силами. Для этого не потребуется больших знаний и навыков. От домашнего мастера потребуется только внимание, аккуратность и терпение.
Выполненный монтаж по указанной технологии, позволяет в случае необходимости быстро демонтировать изоляцию и провести нужный ремонт, или строительство нового участка системы.
Изготовители
Говоря о производстве изолирующих материалов, необходимо отметить, что практически все производители вспененного полиэтилена, разработанного для защиты труб, поставляют товар высокого уровня качества. Это можно сказать как о российских компаниях, так и о зарубежных.
Профессиональные мастера среди предоставленных товаров выделяют следующие.

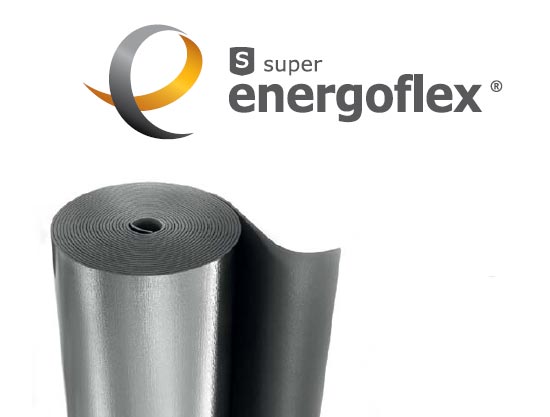

- «Энергофлекс». Данная европейская компания стала поставлять свой товар с 90-х годов. И на этот день это один из самых крупных «игроков» на нашем рынке. Все товары «Еnergoflex» имеют сертификат соответствия всем европейским стандартам, и отличаются высочайшим уровнем качества. Производители «Энергофлекс» на данный момент могут похвастаться полным развитым ассортиментом теплоизоляционной продукции. В отличие от других аналогов, часть продукции данной компании отличает белый цвет.
Смотреть видео – вспененный полиэтилен – как не обмануться
Так же следует добавить, что у данного изготовителя есть специальный вид утеплителя для ПНД труб, разработанный для использования внутри помещений.
- Так же на рынке полимеров уже не первый год знают отечественную компанию «Термофлекс». Изделия для защиты труб от данного производителя сочетают в себе все самые лучшие характеристики теплоизоляции: экологическая чистота, приемлемая стоимость, прочность, возможность сохранять тепло и прочее. Продукция «Термофлекс» получила одобрение европейских и мировых комиссий. Изделия данной компании можно смело применять для помещения, и для улицы.
Данный список можно долго продолжать. В нем стоит вспомнить товары таких фирм: «Теплофоло», «Пориплекс», «Роквул», «Primaplex», «Европлекс» и другие. Каждый из перечисленных производителей порадует потребителя не только достойным качеством своих продуктов, но и вполне доступной стоимостью.
Но, главное, отправляясь за покупкой полиэтиленового теплоизолирующего материала для труб необходимо запомнить, что идти следует к проверенному производителю. Товар от сомнительного продавца не может гарантировать того, что смонтированная магистраль будет защищена надежно.
Значит, вопрос о ее длительной работе стоит под большим сомнением. Не стоит экономить на такой покупке, это в последствие проявит себя перебоями и остановкой в работе. Следовательно, комфорт в доме тоже будет нарушен.
Производство утеплителей осуществляют многие компании. А купить товар высокого качества можно в строительном магазине «Леруа Мерлен». Эту сеть по продаже строительных материалов знают уже не первый год, и профессиональные мастера подтверждают, что в этом месте каждая марка товара только от проверенного изготовителя.
Утеплитель для труб из вспененного полиэтилена является идеальным решением, когда утепляется канализация, отопление, и любая другая магистраль. За небольшие деньги может быть обеспечена надежная и качественная защита на длительное время.
Смотреть видео – PenoProf трубная изоляция
Термафлекс (Thermaflex) в наличии по низким ценам в Екатеринбурге
Трубки ThermaSmart PRO
Система ThermaSmart Pro — это линейка эффективных и износостойких теплоизоляционных материалов из высококачественной полиолефиновой пены. Ее гибкость позволяет осуществлять быструю и легкую, а также надежную установку даже в условиях крайне ограниченного пространства. Поставляется в виде двухметровых трубок диаметрами от 6 мм до 114 мм и толщиной от 6 мм до 25 мм. Цвет темно-серый.
Листы ThermaSmart PRO
Система ThermaSmart Pro — это линейка эффективных и износостойких изоляционных компонентов из высококачественной полиолефиновой пены. Ее гибкость позволяет осуществлять быструю и легкую, а также надежную установку даже в условиях крайне ограниченного пространства. Поставляется в виде листов шириной 1 м различной намотки. Толщина от 10 мм до 25 мм. Цвет темно-серый. Возможно изготовления с самоклеящимся слоем.
Трубки Thermaflex FRZ
Thermaflex (Термафлекс) FRZ – универсальная трубная теплоизоляция. Может использоваться для систем отопления, водоснабжения, кондиционирования и вентиляции. Ее отличные характеристики, высокая степень защиты от механических повреждений, температурных колебаний и конденсации обеспечиваются за счет уникальной технологии производства из качественного полиэтилена. Поставляется в виде трубок с продольным надрезом длиной 2 м диаметрами от 12 мм до 159 мм; толщина изоляции от 6 до 30 мм. Цвет серый.
Листы Thermasheet FR
Thermasheet FR характеризуется своей естественной устойчивостью к внешнему воздействию окружающей среды, термическому или механическому воздействию, старению. Листовая изоляция FR сокращает потери тепла, препятствует распространению шума и обеспечивает полную защиту в течение всего своего долгого срока службы от конденсата — главного разрушителя трубопроводов холодной воды. Выпускается в рулонах шириной 1 м различной намотки, толщина изоляции от 5 мм до 30 мм. Цвет серый. Возможна поставка изоляции с самоклеящимся слоем.
Трубки Thermacompact IS
Техническая трубная теплоизоляция Thermacompact IS из вспененного полиэтилена с закрытой ячеистой структурой специально разработана для прокладки труб систем отопления и водоснабжения, проложенных внутри конструкций полов и стен. Этот вид изоляции снабжен полиэтиленовым покрытием, обеспечивающим надежную защиту от агрессивного воздействия строительных материалов. Цвет покрытия – красный и синий.
Поставляется в виде трубок длиной 2 м диаметрами от 15 мм до 42 мм толщиной изоляции от 6 до 13 мм.
Трубки ThermaECO
Универсальная трубная теплоизоляция ThermaEco из вспененного полиэтилена с закрытой ячеистой структурой. В основе изоляции используется отечественное сырье, что позволило сделать ее более доступной для широкого применения. Для труб в системах отопления, водоснабжения, вентиляции, холодоснабжения и канализации. Температура применения до +95 °С, Толщины от 6 до 25 мм.
Трубки Thermaflex Ultra M
Теплоизоляция Thermaflex (Термафлекс) Ultra M – трубная изоляция с полимерным покрытием, обеспечивающим защиту от ультрафиолетового излучения и механических воздействий. Применяется на объектах с повышенными требованиями к эстетике и гигиене, а также при необходимости многократного использования изоляции.
Листы Thermasheet ECO
Тепло-звукоизоляционный материал на основе вспененного полиэтилена, выпускающийся в виде листов, завернутых в рулон шириной 1м с толщинами от 5 до 30 мм. Имеет темно-серый цвет. Применяется для инженерных систем. Эконом-вариант.
Листы Thermasheet ECO SA
Thermasheet ECO SA – универсальная листовая изоляция с клеевым слоем, закрытым адгезионной пленкой. Применяется для вентиляционных, сантехнических и отопительных систем.
Поставляется в виде рулонов шириной 1 м. Толщина изоляции: от 5 мм до 30 мм. Цвет темно-серый.
Листы Thermasheet ECO VSA
Теплоизоляционный материал на основе вспененного полиэтилена, выпускающийся в виде самоклеящихся листов с алюминиевым покрытием 11 мкм, шириной 1м с толщинами от 5 до 30мм. Имеет темно-серый цвет. Применяется для инженерных систем.
Клей Thermaflex Glue
Клей Thermaflex Glue – это однокомпонентная клеевая масса, выпускаемая в жестяных банках объемом 0,25 л, 1 л и 22 л. Применяется для склеивания теплоизоляции из вспененного полиэтилена. Имеет желтоватый цвет.
Thermaflex frz технические характеристики
Описание
Thermaflex FRZ (Термафлекс ФРЗ) — универсальная, наиболее часто используемая трубная изоляция серого цвета с продольным технологическим надрезом для изоляции как новых, так и реконструируемых систем.
У нас Вы можете купить трубки Thermaflex FRZ по выгодной цене!
Прочная, но в то же время гибкая полиэтиленовая пена с закрытой структурой ячеек обеспечивает превосходную эффективность изоляции, гарантированную на десятилетия вперед. Будь то стальные, медные, пластиковые или многослойные композитные трубы, теплоизоляционные трубки из вспененного полиэтилена Thermaflex FRZ идеально подходят для предварительной изоляции и постизоляционных работ по строительству или реконструкции объектов в домах, офисах или производственных участках.
Область применения
Изоляция труб в системах отопления, водоснабжения, вентиляции, холодоснабжения и канализации в гражданском и промышленном строительстве, изоляция технологического оборудования и трубопроводов.
- Экологически чистый безопасный материал
- Не требует средств персональной защиты
- Эффективно снижает тепловые потери и структурные шумы
- Защищает поверхность оборудования от коррозии и конденсата
- Препятствует замерзанию теплоносителя
- При небольших диаметрах труб изоляция легко устанавливается на компенсаторы и отводы без дополнительных надрезов
Поставляется в виде гибких трубок с продольным надрезом отрезками по 2 метра. Цвет — серый.
Гибкий и легко применимый материал обеспечивает быстрый и легкий монтаж в промышленных, коммерческих и бытовых системах подачи воды и системах отопления.
Монтаж производится с использованием рекомендуемых аксессуаров:
ThermaFlex для тeплoизoляции трубных систем. Типовые модификации данной продукции: Терма ЭКО, Термафлекс ФРЗ, Термакомпакт. Технические характеристики. Область применения. Заказ теплоизоляционных материалов.
Главной задачей для прокладки теплотрасс, с применением продукции ThermaFlex, является удачный инженерный проект любой степени сложности. Вторым требованием, после качественной установочной работы, это круглогодичное сохранение трубной системы целой и невредимой. Этот факт означает, что нужно придать системе стойкость к высокой степени эксплуатации, а носителю дать возможность беспрепятственно двигаться по трассе, дойдя до потребителя с определенным температурным режимом. Таким требованиям отвечает термофлекс или термафлекс на выбор, созданный под любую трубную трассу: для водопровода с горячей, питьевой или технической водой, а также для отопления, водоснабжения и котельной частных домов.
Типовые модификации ThermaFlex
Коэффициент теплопроводности (λ) равен ≤ 0,034Вт/м-К при 25°С и соответствует ГОСТ 7076-99, данная цифра показывает на высокий уровень сохранения температуры теплоносителя, то есть температура горячей воды выпущенная из котельной не отличается от температуры полученной потребителем, разве что на 0,02Вт/м-К. Данный факт доказан технической лабораторией и утвержден специальной комиссией. В изготовлении утеплителя для труб применен ячеисто вспененный полиэтилен. Данный теплоизоляционный продукт имеет свойство сохранности температуры трубного носителя с горячей водой. Кроме этого, материал защищает трассы от нулевых температур.
Такая изоляционная система пригодна для трубной рамификации с холодной водой. Теплоизоляционный кожух для труб производится несколькими модификациями, одной из которых – Терма ЭКО. Данный кожух предназначен для труб автономного подогрева домов и многоэтажных зданий, снабжения холодной и горячей водой, канализации, вентиляционной системы зданий. Имеются разнообразные толщины 6мм – 25мм. Применяется при температурном режиме +95°С.
Термафлекс ФРЗ (или утеплитель для труб), универсальный трубный кожух, продольно надрезанный, серого цвета. Кожух предназначен для тeплoизoляции новой проложенной системы и старой существующей трассы. Теплоизоляционный кожух для труб под системой автономного отопления плюс труб снабжения водой, встроенных в стенах или полу выполняется материалом Термакомпакт. Это идеальный материал, подходящий под все технические требования.
Области применения
Термофлекс или термафлекс на выбор отвечает теплофизическим характеристикам, стандартным требованиям и ГОСТ. Продукция широко используется в таких областях как:
- Вентиляция и кондиционирование;
- Установка отопительной системы домов, квартир, коттеджей, дач;
- Утепление централизованной системы отопления;
- Teплoизoляция трас с горячим носителем;
- Изоляция труб посредством ThermaFlex горячей и холодной водой;
- Канализационные системы очистки;
- Автономные трубные системы для воды из колодца или скважин.
ThermaFlex идеально подходит под все требования инженерных проектов, и широко используются в тeплoизoляции труб отопления, водоснабжения, котельной и канализации. Данную продукцию можно заказать с доставкой и установкой в компании, специализирующейся в области тeплoизoляции , отопления и водоснабжения. Звоните и закажите, оператор всегда на связи!
ТЕРМАФЛЕКС ФРЗ (THERMAFLEX FRZ)
Теплоизоляция для труб ТЕРМАФЛЕКС ФРЗ — теплоизоляция из вспененного полиэтилена
ТЕРМАФЛЕКС ФРЗ (THERMAFLEX FRZ) – это теплоизоляционный материал, который производится из вспененного полиэтилена, и обладает равномерной замкнутой мелкоячеистой структурой. При производстве теплоизоляции ТЕРМАФЛЕКС ФРЗ не используется фреон и фреоносодержащие вещества. Теплоизоляция ТЕРМАФЛЕКС марки ФРЗ выпускается в виде гибких трубок с продольным технологическим надрезом. Теплоизоляция THERMAFLEX FRZ имеет серый цвет и поставляется трубками длиной по 2 м. Трубки ТЕРМАФЛЕКС ФРЗ выпускаются с толщиной изоляции: 6, 9, 13, 20 и 25 мм.
Применение теплоизоляции для труб ТЕРМАФЛЕКС ФРЗ
ТЕРМАФЛЕКС ФРЗ является универсальной трубной теплоизоляцией,которая применяется для теплоизоляции труб различного диаметра в в системах отопления, горячего и холодного водоснабжения, системах холодоснабжения и канализации,истемах вентиляции и кондиционирования воздуха.Теплоизоляция THERMAFLEX FRZ применяется для изоляции труб как в новых, так и реконструируемых системах. Монтаж теплоизоляции ТЕРМАФЛЕКС ФРЗ производится при помощи клея ТЕРМАФЛЕКС и скотча ТЕРМАФЛЕКС. Теплоизоляция ТЕРМАФЛЕКС ФРЗ может применяться с наиболее распространенными диаметрами медных и стальных труб от 6 до 159 мм.
Преимущества теплоизоляции для труб THERMAFLEX FRZ
- имеет низкий коэффициент теплопроводности
- имеет высокую устойчивость к диффузии водяного пара
- обладает влагостойкостью
- обладает прочностью и долговечностью
- стоек к агрессивным средам
- экологически чистый материал
Технические характеристики теплоизоляции для труб ТЕРМАФЛЕКС ФРЗ
Трубная изоляция THERMAFLEX в Тюмени
Изоляция Thermaflex является установленным брендом с 1976 в области технической изоляции для Водопроводных и Канализационных сетей, Отопления и Вентиляции. Изоляционная продукция из вспененного полиулефина Thermaflex произведена из экологически безопасных для окружающей среды материалов и полностью пригодна для повторного использования. Это стало возможным благодаря превосходному процессу производства вспененного полиэтилена с замкнутой ячеистой структурой. В результате этого процесса появился продукт, который может быть использован в температурном диапазоне от-80°c до +95°C как для трубной изоляции, так и для листовой изоляции. Продукция Thermaflex также имеет превосходный коэффициент сопротивления водяного пара, нетоксична и соответствует всем необходимым стандартам, требованиям и ограничениям строительных норм и правил почти всех страна. В производстве Thermaflex не используются ни CFC,s, ни HCFC и * 180.
ThermaEco
ThermaECO – изоляция из вспененного полиэтилена темно-серого цвета для труб в системах отопления, водоснабжения, вентиляции, холодоснабжения и канализации. Применяется как в новых, так и в реконструируемых системах. Расширенный размерный ряд (толщина 9 мм от 18 до 108 мм) увеличивает возможности применения изоляции ThermaECO в различных системах.
Полезные свойства трубок Термафлекс Эко:
- эффективные теплоизоляционные свойства;
- высокие механические свойства;
- стойкость к агрессивным строительным материалам — цементу, бетону, гипсу, извести;
Общие рекомендации по монтажу:
При установке трубок ThermaEco на трубопровод не рекомендуется растягивать материал. Стыки проклеиваются специальным клеем. Дополнительно швы следует проклеить самоклеящимися лентами.
Thermaflex FRZ
Трубная теплоизоляция для сантехнических, отопительных, холодильных, вентиляционных и кондиционерных систем.
Монтируется при помощи специального клея Thermaflex и скотча.
Цвет – серый.
Диапазон температур от -80 °С до +95 °С.
Материал поставляется в виде гибких труб с надрезом отрезками по 2метра
Размер коробки: 210 х 60 х 40
Thermaflex A/C
Thermaflex A/C Smart Line – революционно новый изоляционный материал на основе вспененного полиолефина. Словосочетание «The Smart Line» («гибкая линия» и «передовой продукт») говорит о его высоком качестве. Благодаря свом эластичным свойствам Thermaflex A/C Smart Line обеспечивает максимальное удобство монтажа трубной изоляции.
Благодаря своим свойствам, Thermaflex A/C решает наиболее трудную задачу – сохранение холода в инженерных системах, являсь барьером для нежелательного теплообмена в холодильных, вентиляционных и кондиционерных системах, где и нашел свое широкое применение. Также Thermaflex A/C применяется в системах отопления и водоснабжения.
Thermaflex Ultra M
Thermaflex Ultra M – трубная изоляция, с полимерным покрытием, обеспечивающим защиту от ультрафиолетового излучения и механических воздействий. Снабжена пластиковым замком – защелкой для быстрого и надежного монтажа. Применяется на объектах с повышенными требованиями к эстетике и гигиене (объекты медицины и пищевой промышленности), а также при необходимости многократного использования изоляции.
Поставляется в виде полых серых труб с продольным надрезом.
Изоляция труб в системах отопления, водоснабжения, вентиляции, холодоснабжения
и канализации.
Цвет покрытия – серо-серебристый.
Цвет материала – черный
Диапазон температур от -80 °С до +110 °С.
Материал поставляется в виде полых трубок, отрезками по 2 метра.
Размер коробки: 210 х 60 х 40 см
По всем вопросам обращайтесь по телефону: +7 (3452) 59-33-99.
технические характеристики и последние отзывы
Изоляция Thermaflex сегодня используется как частными, так и промышленными потребителями. Это обусловлено превосходными качественными характеристиками упомянутых изделий.
Общее описание
Продукция производится из вспененного полиулефина, который совершенно не вредит здоровью человека и внешней среде. Это делает материал экологически безопасным. Его можно использовать повторно после длительной эксплуатации. Трубная изоляция Thermaflex FRZ, качественные характеристики которой обусловлены процессом производства, представляет собой структуру с замкнутыми ячейками. В результате удается получить материал, который может быть использован при достаточно широком диапазоне температур, варьируемом от -80 до +95 градусов Цельсия. Это касается как трубной изоляции, так и листовой ее разновидности. Продукция описываемой марки обладает отличным коэффициентом сопротивления водяного пара. Потребители выбирают данные изделия еще и по той причине, что они совершенно нетоксичны и соответствуют стандартам и требованиям, а также ограничениям строительных норм. Изоляция Thermaflex подходит для проведения манипуляций с трубами совершенно разных диаметров. Однако перед приобретением важно учесть, с какими изделиями предстоит работать, чтобы сделать правильный выбор.
Область использования
Теплоизоляция, описываемая в статье, выступает в качестве энергоэффективного и современного материала, который обладает превосходными эксплуатационными качествами. Он используется как для наружных, так и для внутренних инженерных систем отопления. Его применяют при обустройстве холодного и горячего водоснабжения, а также вентиляции и кондиционирования. На рынке строительных материалов сегодня можно встретить как листовую, так и трубную изоляцию. Данные изделия совершенно незаменимы при обустройстве соответствующих систем, располагающихся в чердачных перекрытиях, технических подполья и коробах, которые нет необходимости дополнительно обогревать. Таким образом, в качестве основной задачи «Термафлекса» выступает предотвращение потери тепла в тех местах, где этого следует избежать. Созданные искусственно условия позволяют донести тепло до конечного потребителя, а именно приборов отопления по типу конвекторов и радиаторов.
Отзывы потребителей
Изоляция Thermaflex производится по особенной технологии, которая позволяет получить структуру с закрытыми ячейками. Таким образом, у материала 99 % закрытых пор. Это гарантирует качество, которое заключается в отсутствии подверженности к воздействию влаги. В итоге изделия сохраняют теплоизоляционные свойства в течение длительного периода времени. Как полагают потребители, именно таким должен быть утеплитель. Владельцы складов, в пространстве которых установлены системы кондиционирования, подчеркивают, что без использования «Термафлекса» никак не обойтись. Он позволяет предотвратить возникновение конденсата, защищая системы от процессов коррозии стальных элементов. В итоге удается исключить преждевременное разрушение. Частные же потребители применяют данную изоляцию в холодном водоснабжении, чтобы добиться такого же эффекта. Создаваемый перепад температур на основании труб и внутри помещений при определенной влажности становится причиной образования точки росы, а также последующего возникновения конденсата. Последний имеет свойство накапливаться и стекать по стенкам, приводя к коррозии, а также последующему разрушению систем и отдельных конструкций.
Изоляция Thermaflex изготавливается с использованием материалов, которые относятся к полиолефиновой в группе. Многих современных покупателей, которые преследуют цель экономии, привлекает описываемый материал еще и тем, что он может быть использован повторно и многократно. Этого стало возможно добиться благодаря процессу производства, который предполагает экструзию. Если есть необходимость звуко- и теплоизолировать инженерные системы, то вы можете рассчитывать на то, что материал не потеряет своих эксплуатационных характеристик при диапазоне от -80 до +95 градусов.
Дополнительные характеристики
Изоляция Thermaflex FRZ имеет серый цвет и отличается не только долговечностью, но и санитарной безопасностью. Это позволяет применять материал на объектах, к которым предъявляются повышенные гигиенические требования. Помимо прочего, изделия могут использоваться в тех местах, к которым предъявляются требования пожарной безопасности. Это обусловлено тем, что «Термафлекс» не способен поддерживать горение и затухает при воздействии пламени. В последнем случае материал не станет выделять опасные для здоровья вещества. Помимо прочего, потребителя привлекает низкое дымообразование. Посетив магазин соответствующих товаров, вы можете подобрать изоляцию, размерный ряд которой варьируется от 18 до 108 миллиметров. Это увеличивает возможность использовать указанную продукцию в различных системах.
Разновидности изоляции
Трубная изоляция Thermaflex представлена производителем в нескольких разновидностях. Распознать тип материала можно по маркировке. Таким образом, аббревиатура ФР3 обозначает, что перед вами универсальная изоляция, которая должна иметь серый цвет. Для удобства монтажа есть технологический продольный надрез. Использовать данные изделия можно для обустройства реконструируемых и новых систем. Обозначение ФР3-А указывает на то, что перед вами изоляция, которая должна обладать продольным разрезом и самоклеящимся швом. Это позволяет ускорить проведение монтажа. Производитель подчеркивает, что данную разновидность можно использовать на тех объектах, к которым предъявляются повышенные требования эстетичности.
Заключение
Изоляция для труб Thermaflex может быть представлена аббревиатурой ФРМ. При этом материал тоже имеет готовый разрез, но существует еще и пластиковый замок, который представлен защелкой. Выбирая изоляцию для собственных нужд, не стоит переплачивать за эстетичный вид, но рекомендуется обеспечить легкость монтажа за счет наличия замковых соединений и продольных надрезов.
Часто задаваемые вопросы о продуктах с гибкими воздуховодами Thermaflex
Конденсация или «потоотделение» – сложная проблема, которая в первую очередь встречается в помещениях с высокой влажностью. Существует большое количество факторов, которые могут привести к образованию конденсата. Конденсация возникает на любой поверхности, которая холоднее, чем температура окружающего ее воздуха по влажному термометру. В воздуховодах это чаще всего можно увидеть на внешней пароизоляции воздуховода. Однако он также может быть на внутреннем сердечнике в гибких воздуховодах или на листе металлической системы.Мы также видим конденсат на фитингах или вентиляционных камерах. В любом месте, где температура поверхности ниже, чем температура окружающего воздуха по влажному термометру, будет происходить конденсация.
Чтобы предотвратить потоотделение, необходимо либо повысить температуру потоотделения, либо снизить температуру воздуха по влажному термометру. Обычно легче всего повысить температуру потеющей поверхности, добавив теплоизоляцию. Однако за счет увеличения вентиляции можно снизить температуру воздуха по влажному термометру.
Когда необходимо провести изолированный воздуховод через ферму / балочную опору, следует принять меры для предотвращения разрыва пароизоляции и изоляции. Если происходит локализованное сжатие, 20% диаметральное сжатие сердцевины воздуховода на ферме / опоре приведет только к приблизительно 5% изменению площади поперечного сечения воздуховода. Это небольшое изменение по сравнению с овальными воздуховодами, которые обычно используются в системах отопления, вентиляции и кондиционирования воздуха.
В изолированном гибком воздуховоде большая часть видимого сжатия на самом деле является сжатием стекловолокна.Такое локальное сжатие стекловолокна должно иметь минимальное отрицательное влияние на общие тепловые потери воздуховода. Однако, когда установка находится в критической зоне конденсации, локальное сжатие может привести к локальному потоотделению. Подрядчик или проектировщик кондиционеров должен учитывать эту информацию с точки зрения общих проектных характеристик. Кроме того, имейте в виду, что последнее слово в этих вопросах будет иметь местный орган власти, обладающий юрисдикцией.
Изоляция труб Thermaflex: характеристики и отзывы
ИзоляцияThermaflex сегодня используется как частными, так и промышленными потребителями.Это связано с прекрасными качественными характеристиками данной продукции.
общее описание
Продукция изготовлена из вспененного полиолефина, который абсолютно не вредит здоровью человека и окружающей среде. Это делает материал экологически безопасным. Его можно использовать повторно после длительного использования. Изоляция для труб Thermaflex FRZ, качественные характеристики которой определяются производственным процессом, представляет собой конструкцию с закрытыми ячейками. В результате можно получить материал, который можно использовать в достаточно широком диапазоне температур от -80 до +95 градусов Цельсия.Это касается как изоляции трубы, так и ее листовой разновидности. Продукция описываемой марки обладает отличным коэффициентом сопротивления водяному пару. Потребители также выбирают эти продукты по той причине, что они полностью нетоксичны и соответствуют стандартам и требованиям, а также ограничениям строительных норм. Изоляция Thermaflex подходит для работы с трубами совершенно разного диаметра. Однако перед покупкой важно продумать, какие продукты подойдут, чтобы сделать правильный выбор.
Область применения
Теплоизоляция, описанная в статье, предстает в качественном энергоэффективном и современном материале, обладающем отличными эксплуатационными характеристиками. Применяется как для внешних, так и для внутренних инженерных систем отопления. Применяется при обустройстве холодного и горячего водоснабжения, а также вентиляции и кондиционирования. На рынке строительных материалов сегодня можно найти как листовую, так и трубную изоляцию. Эти изделия абсолютно необходимы для устройства соответствующих систем, расположенных в мансардных этажах, технических подпольях и боксах, не нуждающихся в дополнительном обогреве.Таким образом, основная задача Termaflex – предотвратить потерю тепла в местах, где этого следует избегать. Искусственно созданные условия позволяют передавать тепло конечному потребителю – отопительным приборам по типу конвекторов и радиаторов.
Отзывы покупателей
Утеплитель Thermaflex изготавливается по специальной технологии, которая позволяет получить конструкции с закрытыми ячейками. Таким образом, материал имеет закрытые поры на 99%. Это гарантирует качество, то есть отсутствие воздействия влаги.В результате изделия надолго сохраняют свои теплоизоляционные свойства. По мнению потребителей, это должен быть утеплитель. Владельцы складов, в пространстве которых установлены системы кондиционирования, подчеркивают, что без использования «Термафлекса» не обойтись. Он предотвращает образование конденсата, защищая систему от коррозии стальных элементов. В результате можно исключить преждевременный выход из строя. Частные потребители используют этот утеплитель в холодном водоснабжении для достижения того же эффекта.Создаваемый перепад температуры на основании труб и в помещении при определенной влажности становится причиной образования точки росы, а также последующего появления конденсата. Последний имеет свойство накапливаться и растекаться по стенам, приводя к коррозии, а также к последующему разрушению систем и отдельных конструкций.
Изоляция Thermaflex производится с использованием материалов, относящихся к группе полиолефинов. Многих современных покупателей, преследующих цель экономии, привлекает описываемый материал еще и тем, что его можно использовать многократно и многократно.Это стало возможным благодаря производственному процессу, который включает в себя экструзию. Если возникла необходимость в звуко- и теплоизоляции инженерных систем, то можно рассчитывать, что материал не потеряет своих характеристик в диапазоне от -80 до +95 градусов.
дополнительные характеристики
Утеплитель Thermaflex FRZ имеет серый цвет и отличается не только долговечностью, но и санитарной безопасностью. Это дает возможность наносить материал на предметы, к которым предъявляются повышенные гигиенические требования.Помимо прочего, изделия можно использовать в местах, где требуются требования пожарной безопасности. Это связано с тем, что «Thermaflex» не способен поддерживать горение и тускнеет под воздействием пламени. В последнем случае материал не выделяет вредных веществ. Помимо прочего, покупателя привлекает низкое дымообразование. Посетив магазин соответствующего товара, вы сможете выбрать утеплитель, размерный диапазон которого варьируется от 18 до 108 миллиметров. Это увеличивает возможность использования этих продуктов в разных системах.
Типы изоляции
Изоляция труб Thermaflex представлена производителем в нескольких разновидностях. Распознавать тип материала можно пометкой. Таким образом, аббревиатура ФР3 означает, что перед вами универсальный утеплитель, который должен быть серого цвета. Для удобства установки сделан продольный технологический надрез. Использовать эти изделия можно для обустройства реконструированных и новых систем. Обозначение ФР3-А указывает на то, что перед вами утеплитель, который должен иметь продольный разрез и самоклеющийся шов.Это позволяет ускорить установку. Производитель подчеркивает, что данную разновидность можно использовать в тех помещениях, к которым предъявляются повышенные требования к эстетике.
Заключение
Теплоизоляция для труб Thermaflex может быть сокращением PRM. В этом случае у материала тоже есть готовый крой, но есть еще пластиковый замок, который представлен защелкой. Выбирая утеплитель для собственных нужд, не стоит переплачивать за эстетичный вид, но рекомендуется обеспечить удобство монтажа за счет наличия замковых соединений и продольных разрезов.
p>Armacell Product Selector – AP ArmaFlex Tube Insulation
Оригинальная изоляция из вспененного эластомера для труб для систем охлаждения, вентиляции и кондиционирования воздуха и сантехники.
Преимущества продуктаКачество воздуха в помещении: Низкое содержание летучих органических соединений, изоляция без волокон, частиц и формальдегида
Сертификат GREENGUARD Gold
Антимикробная защита продукта Microban® препятствует росту плесени и плесень в изоляции *
Пенопласт с закрытыми ячейками предотвращает впитывание влаги и устраняет необходимость в дополнительном замедлителе паров
ASTM E 84 25/50 с рейтингом до 2-дюймовой стены
Долговечный, сохраняет тепло целостность с течением времени
Холодильные линии, трубопроводы горячей и холодной воды
Системы отопления, вентиляции и кондиционирования воздуха
Открытые потолки / воздухозаборники
Промышленные / механические школы
, университеты и больницы
Внешние применения должен быть защищен от излучения
* Защита от микробов Microban ограничивается самим продуктом и не предназначена для защиты пользователей этих продуктов от болезнетворных микроорганизмов, болезней пищевого происхождения или в качестве замены обычной чистки и гигиены .Microban International, Ltd. не делает ни прямых, ни подразумеваемых заявлений о пользе для здоровья продуктов, содержащих антимикробные средства защиты Microban®. Представленные данные, микрофотографии и информация основаны на стандартных лабораторных тестах и предназначены для сравнительных целей, чтобы подтвердить антимикробную активность для целей, не связанных с общественным здравоохранением.
Гибкая эластомерная теплоизоляция с закрытыми ячейками черного или не совсем белого цвета в форме трубы
Размеры
Толщина стенки (номинальная): 3/8 дюйма, 1/2 дюйма, 3/4 дюйма, 1 дюйм, 1-1 / 2 дюйма, 2 дюйма (10, 13, 19, 25, 38, 50 мм)
Внутренний диаметр трубы: от 3/8 дюйма до 10 дюймов (от 10 до 250 мм)
Длина секций, ножек, труб: 6 футов (1.8м). Некоторые большие размеры могут поставляться в виде двух секций по 3 дюйма.
Соответствие спецификациям:
ASTM C 534, тип I – класс 1
ASTM D 1056, 2B1
ASTM E 84, NFPA 255, UL723
- 8 ASTM
G213 / C13
ASTM G22
CAN / ULC S102
MEA 107-89M
MIL-P-15280J, ФОРМА T
MIL-C-3133C (MIL STD 670B)
Класс SBE 3
NFPA 90A, 90B
UL 181
UL 94 5V-A, V-0, файл E55798
Город Лос-Анджелес – RR 7642
Сертификаты Сертификаты, соответствие требованиям:
Основные физические свойства одобрены Factory Mutual.
Сертификат GREENGUARD Gold
Изготовлено без CFCs, HFCs, HCFCs, PBDEs или формальдегида.
Изготовлено с использованием зарегистрированной EPA защиты от микробов Microban® *
Все предприятия Armacell в Северной Америке сертифицированы по ISO 9001.
Ссылка на таблицу допусков и R-значений AP ArmFalex.
Для получения полной информации о технических характеристиках загрузите паспорт продукта.
* Защита от микробов Microban ограничивается самим продуктом и не предназначена для защиты пользователей этих продуктов от болезнетворных микроорганизмов, болезней пищевого происхождения или в качестве замены обычной чистке и гигиене. Microban International, Ltd. не делает ни прямых, ни подразумеваемых заявлений о пользе для здоровья продуктов, содержащих антимикробные средства защиты Microban®. Представленные данные, микрофотографии и информация основаны на стандартных лабораторных тестах и предназначены для сравнительных целей, чтобы подтвердить антимикробную активность для целей, не связанных с общественным здравоохранением.
Сборные фитинги Armacell – Изготовленные на заказ сборные фитинги в виде тройников, колен, P-образных трапов и др.
Ziplag – Продукция – Sondor
Зиплаг
Изоляция Морской и водный Строительство зданий Акустический
Изоляционная изоляция трубы Sondor изготовлена из несшитого гибкого вспененного полиэтилена с системой быстрой фиксации.
Приложения
- Используется для изоляции труб в системах с горячими и холодными жидкостями.
Характеристики воспламеняемости
Самозатухание на основе внутренних методов испытаний Сондора.
Несшитый пенополиэтилен плохо переносит погодные условия в течение продолжительных периодов времени при воздействии прямого УФ-излучения.При попадании прямых УФ-лучей рекомендуется покрыть или покрасить изделие подходящей краской ПВА.
В качестве альтернативы можно использовать материал Sondor SPX для обеспечения превосходных характеристик в условиях длительного воздействия УФ-излучения и погодных условий. Не нужно красить или покрывать изделие, так как это пенополиэтилен с поперечными связями (не входит в комплект с системой быстрого закрытия на молнии).
Характеристики
Толщина стенки в мм: 10 мм и 15 мм
- Пена с полностью закрытыми ячейками
- Помогает поддерживать внутреннюю температуру жидкостей в течение продолжительных периодов времени в горячих и холодных трубопроводах.
- Эффективное решение для снижения затрат на электроэнергию и энергию
- Заметно снижает время замерзания водопроводных труб [зависит от внешней температуры]
- Заметно сокращает время охлаждения водопроводных труб в системах горячего водоснабжения [солнечная энергия, гейзер и т. Д.]
- Акустический барьер для снижения шума в трубопроводах
- Низкая теплопроводность, паропроницаемость и водопоглощение
- Нетоксичен и не привлекает грызунов
- Полностью перерабатываемый и экологически чистый
- Поставляется различного диаметра в соответствии с вашими требованиями к изоляции.
- Гибкость и простота резки и установки
- Поставляется с системой быстрого закрытия на молнии
Технические характеристики Технические характеристики
- Диапазон температур: от + 80 ° C до -40 ° C
- Метод испытания теплопроводности SABS: ASTM C518
- Значение R: 10 мм * 0.210м2. К / Ш
- Значение K: 10 мм * 0,049 Вт / м. K
- Значение R: 15 мм ** 0,302 м2. К / Ш
- Значение K: 15 мм ** 0,051 Вт / м. K
- Значение R: 20 мм * 0,393 м2. К / Ш
- Значение K: 20 мм * 0,052 Вт / м. K
Головной офис
62 Junction Rd, Parow Industria
Кейптаун, Южная Африка
Пенопласты для защиты всего лица
У нас есть ряд изделий из пеноматериала, используемых при производстве полнолицевых медицинских масок.
Чтобы узнать больше, заполните форму ниже:
Кроме того, вы можете связаться с Адрианом Бойсеном по телефону 083 554 9164 для получения дополнительной информации.
×Почему полибутилен? | Системы трубопроводов из полибутена
Трубопроводы из полибутилена не подвержены масштабированию в районах с жесткой водой и не подвержены коррозии в районах с мягкой водой.
Значительные преимущества в производительности
Трубопроводные системы из полибутилена обладают рядом преимуществ, которые сделали этот материал лучшим выбором для трубопроводных систем последнего поколения.
Преимущества производительности включают более низкий коэффициент температуропроводности, чем у медных труб, что означает, что воде требуется больше времени, чтобы замерзнуть в них в холодную погоду.
Если замерзание все же происходит, труба расширяется с учетом добавленного объема, возвращаясь к своим нормальным размерам, когда наступает оттепель. Те же тепловые характеристики полибутилена действуют в обратном направлении, делая их холодными на ощупь, даже когда транспортируется вода с высокой температурой.
Трубопроводы из полибутилена не подвержены масштабированию в районах с жесткой водой и не подвержены коррозии в районах с мягкой водой. Они поглощают и подавляют звук, а не передают его (Пример: Королевский Альберт-Холл), и они не подвержены «гидроударам», особенно в областях, отмеченных высоким давлением подачи воды.
Система пластиковых труб, полностью состоящая из полибутилена, возможна благодаря разнообразию технологий соединения для соединения полибутиленовых труб с фитингами. Типичные методы соединения включают плотную посадку, обжим, электросварку, сварку муфт и стыковую сварку труб большого диаметра.
Технология сварки с полибутиленом предлагает дополнительные возможности для заводского изготовления секций за пределами объекта, что снижает логистические сложности и время монтажа.
Долгосрочные испытания по стандарту ISO 9080, проведенные на трубах из полибутилена, предполагают, что срок службы труб из полибутилена для горячей воды, работающих с водой при температуре 70 ° C и давлении 10 бар, составляет 50 лет или более.Испытания по ISO 9080 проводятся в соответствии с международными протоколами независимыми и аккредитованными испытательными агентствами, такими как EXOVA.
Разъяснение основных качеств Полибутена-1 как материала для систем водоснабжения и отопления
Возможности | Приложение | Полибутилен (Полибутен-1 / ПБ-1) |
---|---|---|
Плотность | Меньший вес : упрощает обращение, снижает стоимость и снижает воздействие производственного процесса на окружающую среду. | Пластиковые системы в целом выигрывают от его легкости по сравнению с металлическими. |
Теплопроводность | Это снижает теплопотери и возможность образования конденсата на холодной стороне. | Опять же, это типичная характеристика пластиковых систем, где PB имеет наименьшее значение. |
Тепловое расширение | Расширение пластмассовых материалов из-за изменений температуры больше, чем у металла: это необходимо учитывать при их компенсации. | Хотя полибутилен имеет меньшее расширение, чем другие пластмассовые материалы, это расширение необходимо всегда учитывать. |
Модуль упругости | Значительно меньшая жесткость трубопровода (более низкий модуль упругости) облегчает их использование в строительстве и снижает возникновение напряжений, связанных с функционированием оборудования: гидравлический удар, фиксированные точки и расширение и т. Д. | Это самый эластичный материал из всех материалов, используемых для этого приложения, поэтому он наиболее управляем и вызывает наименьшее напряжение. |
Устойчивость к давлению и температуре | Основная характеристика, определяющая систему трубопроводов, – это ее устойчивость к температуре и давлению. Эта информация отражена в регрессионных кривых материала, ДНК трубы. | Полибутилен – это материал с наилучшей устойчивостью к давлению в зависимости от температуры. Это приводит к меньшей толщине при том же требуемом сопротивлении или к лучшему сопротивлению при той же толщине. |
Сопротивление ползучести | Ползучесть представляет собой деформацию материала с течением времени при постоянной нагрузке. В компрессионных соединениях это основа для обеспечения стабильности размеров трубы. | Полибутилен имеет минимальную ползучесть, сохраняя свои размеры при постоянной нагрузке. |
Передача звука | Поскольку материал очень эластичный, передача звука и, следовательно, шума через физическую среду, состоящую из трубопроводной сети, намного ниже, чем у других материалов. | Это материал, который лучше всего изолирует от передачи шума. |
Напряжение расширения | Низкий модуль упругости материала означает, что напряжение, создаваемое расширением между фиксированными точками установки, намного меньше. | Полибутилен не вызывает проблем в установках из-за напряжений расширения. |
Гидравлический молот | Пики давления, вызванные мгновенным перекрытием потока жидкости, являются источником проблем в жестких системах трубопроводов. | Полибутилен отлично справляется с нагрузкой, связанной с гидроударами в установках. |
Устойчивость | Устойчивое строительство требует систем, производимых с меньшим потреблением ресурсов. | Полибутилен – это система, которая потребляет меньше ресурсов при ее производстве, чем металлы или другие пластмассы, и причиняет меньший вред окружающей среде. |
Рост рынка предизолированных труб, доля с прогнозом к 2027 году
Обладая примерно 200-летним опытом аналитиков и экспертов в отрасли, Allied Market Research (AMR) включает в себя наиболее надежную методологию исследования рынка и анализа отрасли.Мы не только изучаем самые глубокие уровни рынков, но и крадемся через их мельчайшие детали для целей наших рыночных оценок и прогнозов. Наш подход помогает в формировании большего рыночного консенсуса в отношении размера, формы и отраслевых тенденций в каждом отраслевом сегменте. Мы внимательно учитываем отраслевые тенденции и реальные события, чтобы определить ключевые факторы роста и будущий курс рынка. Результаты наших исследований являются результатом высококачественных данных, мнений и анализа экспертов, а также ценных независимых мнений.Наш исследовательский процесс призван обеспечить сбалансированное представление о мировых рынках и позволить заинтересованным сторонам принимать обоснованные решения.Мы предлагаем нашим клиентам исчерпывающие исследования и анализ, основанные на широком спектре фактических данных, которые в основном включают интервью с участниками отрасли, надежную статистику и региональную разведку. Наши штатные отраслевые эксперты играют важную роль в разработке аналитических инструментов и моделей, адаптированных к требованиям конкретного сегмента отрасли. Эти аналитические инструменты и модели очищают данные и статистику и повышают точность наших рекомендаций и советов.Благодаря откалиброванному исследовательскому процессу AMR и методологии оценки данных на 360 градусов наши клиенты гарантированно получат:
- Последовательные, ценные, надежные и действенные данные и анализ, на которые можно легко ссылаться для стратегического бизнес-планирования
- Технологически сложные и надежные идеи благодаря хорошо проверенной и достоверной методологии исследования
- Проведено государственное исследование, дающее ощутимое представление о рынке
Таким образом, используя надежную методологию, мы уверены, что наши исследования и анализ являются наиболее надежными и гарантируют правильное бизнес-планирование.
Вторичные исследования
Мы ссылаемся на широкий спектр отраслевых источников для наших вторичных исследований, которые обычно включают; Тем не менее, не ограничиваясь: документы компании SEC, годовые отчеты, веб-сайты компаний, брокерские и финансовые отчеты и презентации для инвесторов о конкурентном сценарии и форме отрасли
- Патентные и нормативные базы данных для понимания технических и юридических событий
- Научно-технические материалы для информации о продукте и связанных с этим приоритетных мероприятий
- Региональные правительственные и статистические базы данных для макроанализа
- Аутентичные новые статьи, веб-трансляции и другие соответствующие релизы для оценки рынка
- Внутренние и внешние собственные базы данных, ключевые индикаторы рынка и соответствующие пресс-релизы для рынка оценки и прогноз
Первичное исследование
Наши основные исследовательские усилия включают установление связи с участниками через почту, телереговоры, направления, профессиональные сети и личное общение.Мы также находимся в профессиональных корпоративных отношениях с различными компаниями, что позволяет нам более гибко обращаться к участникам отрасли и комментаторам для интервью и обсуждений, выполняя следующие функции:
- Проверяет и улучшает качество данных и усиливает результаты исследований
- Дальнейшее развитие аналитической команды понимание рынка и опыт
- Предоставляет достоверную информацию о размере рынка, доле, росте и прогнозах.
Наши основные исследовательские интервью и дискуссионные панели обычно состоят из наиболее опытных участников отрасли.Эти участники включают: однако, не ограничиваясь:
- Руководители и вице-президенты ведущих корпораций, работающих в отрасли
- Менеджеры по продуктам и продажам или руководители стран; торговые партнеры и дистрибьюторы высшего уровня; эксперты в области банковского дела, инвестиций и оценки Ключевые лидеры мнений (KOL)
Инструменты и модели аналитика
AMR разработала набор аналитических инструментов и моделей данных, чтобы дополнить и ускорить процесс анализа. Что касается рынков, где имеется значительный недостаток информации и оценок, группа экспертов и аналитиков AMR разрабатывает специальные аналитические инструменты и отраслевые модели для преобразования качественных и количественных показателей отрасли в точные отраслевые оценки.Эти модели также позволяют аналитикам изучать перспективы и возможности, преобладающие на рынке, чтобы точно прогнозировать курс рынка.
Технологии распределения для LTDH / HTDC – Инициатива Цельсия
При использовании систем с более низкими температурами в системах централизованного теплоснабжения или более высокими температурами в системах централизованного охлаждения могут использоваться другие методы распределения и материалы. В этой статье обсуждаются различные аспекты технологий распределения центрального отопления для LTDH и HTDC.
Распределительные потери
Потери при распределении могут быть связаны с энергией, подаваемой в сети, что дает относительные потери тепла. В Западной и Северной Европе относительные потери тепла составляют 8-15%, а в Восточной Европе 15-25%; см. учебник Frederiksen & Werner (Frederiksen, 2013).
Эффект изменения температуры в данной сети можно довольно легко оценить, поскольку потери тепла пропорциональны разнице температур между трубами и окружающей средой.Когда трубы закопаны в землю, температура грунта может быть установлена равной средней температуре наружного воздуха.
Примеры
В системе централизованного теплоснабжения, где температура подачи составляет 80 ° C, температура обратной воды составляет 45 ° C, а средняя температура наружного воздуха составляет 10 ° C, средняя разница температур составляет (80 + 45) / 2-10=52,5 ° C. . Если нам удастся снизить температуру обратки на 5 ° C, средняя разница температур станет 50 ° C, то есть почти на 5% ниже. Таким образом, потери при распределении также уменьшатся на 5%.
Если бы эту сеть можно было эксплуатировать как низкотемпературную сеть с температурой 55/25 ° C, средняя разница температур составила бы 30 ° C, а потери при распределении стали бы ниже на 43%. Эта оценка действительна, когда одни и те же трубы присутствуют во всех случаях, то есть когда температура является единственным параметром, который может измениться. При планировании новой сети при расчетах необходимо учитывать характеристики труб, поскольку уровни температуры будут влиять на то, какие трубы будут выбраны.
Энергия накачки
Потери при распределении также связаны с энергией, необходимой для перекачки воды в сети.Если у нас снова будет температура подачи 80 ° C и температура обратной воды 45 ° C, уменьшение температуры обратной линии на 5 ° C означает, что то же самое отдаваемое тепло может быть получено за счет меньшего количества транспортируемой воды. Разница температур увеличивается с 35 ° C до 40 ° C, что составляет относительное увеличение на 14%.
Энергия откачки приблизительно пропорциональна кубу потока, но около 75% энергии откачки станет теплом, полезным для потребителей; см. отчет Selinder & Walletun (Walletun, 2009).Это означает, что относительная энергия накачки становится (1-0,14) 3 = 0,64. Следовательно, электроэнергия, необходимая для перекачивания, уменьшилась на 36%, но 75% этой энергии пришлось заменить тепловой энергией (теплом).
Проектирование труб централизованного теплоснабжения
Существуют различные типы труб централизованного теплоснабжения. В этом разделе мы обобщаем самые распространенные и приводим таблицу их стоимости.
Прямые трубы централизованного теплоснабжения
Распределительные сети централизованного теплоснабжения для высоких рабочих температур должны выдерживать постоянную температуру 120 ° C в течение 30 лет, см. EN253 (CEN, 2009).Иногда температура может подниматься до 140 ° C. Традиционно эти системы были построены из стальной технологической трубы (P235), которая изолирована полиуретаном (PUR) и защищена (закрыта) обсадной трубой из полиэтилена (HDPE). Рабочее давление в системе может доходить до 25 бар.
Эти типы трубок относятся к третьему поколению по определению Frederiksen & Werner (Frederiksen, 2013). Предварительно изолированные прямые трубы централизованного теплоснабжения могут изготавливаться с различной толщиной изоляции, называемой Серии 1, 2, 3 и 4.Диаметр обсадной трубы увеличивается с номером серии, и больше полиуретана используется для заполнения пространства между сервисной трубой или трубами и обсадной трубой.
Гибкие трубы для централизованного теплоснабжения
Когда рабочая температура может быть снижена, в подающих трубопроводах можно использовать другой материал. Существуют гибкие трубы для централизованного теплоснабжения с различными типами сервисных труб, см. EN1532-1 (CEN, 2009). Существуют металлические рабочие трубы из низкоуглеродистой, медной или гофрированной нержавеющей стали.Для этих типов служебных труб могут использоваться те же уровни температуры, что и для традиционных предварительно изолированных труб, упомянутых ранее.
Когда рабочая температура в целом ниже 80 ° C, но иногда поднимается до 90 ° C, можно использовать пластиковые рабочие трубы. Материал сшитый полиэтилен (PEX) или полибутилен (PB) используется в служебных трубах с разной толщиной стенки при рабочем давлении от 6 до 10 бар, см. EN15632-2 (CEN, 2010).
Также возможно использование многослойных пластиковых служебных труб.Для соединения концов подводящих труб используются компрессионные фитинги. Доступные на рынке диаметры подводящих труб для 6 прутков находятся в диапазоне от 20 до 110 мм. Кроме того, гибкие трубы состоят из вспомогательной трубы, изоляционного материала и трубы защитного кожуха. Aquawarm – это гибкая труба для централизованного теплоснабжения с медными трубами, изоляцией из минеральной ваты и гофрированной обсадной трубой из полиэтилена (HDPE), см. Https://www.logstor.com/media/4770/sortimentlista-aqawarm_sv_p_dh.pdf
Изоляционные материалы
Кроме того, при низкой рабочей температуре можно использовать другие изоляционные материалы, кроме полиуретана. Следовательно, вместо термореактивного полимерного полиуретана можно использовать термопластичные полимеры. На рынке есть как минимум два типа изоляционных материалов, используемых в гибких трубах: полиуретан или полиолефин, см., Например, https://www.logstor.com/ и https://thermaflex.com/dk/. Примерами термопластичных полиолефинов являются полиэтилен (PE) и полипропилен (PP).
Должна быть возможность производить пену для создания полезного изоляционного материала. Также были проведены исследования поведения вспененного полиэтилентерефталата (ПЭТ), вспененного методом экструзии с раздувом из двуокиси углерода, в качестве изоляционного материала в трубах централизованного теплоснабжения; см. статью (S Mangs, 2005). Этот тип пены также можно использовать при рабочей температуре менее 100 ° C. Тем не менее, пену необходимо производить и эффективно применять в предварительно изолированных трубопроводах централизованного теплоснабжения. Это могло быть одной из причин, почему эта конструкция трубы не была выпущена на рынок после завершения исследовательского проекта.
Утеплитель из пенополистирола
На рынке существует альтернатива традиционному решению с трубой защитного кожуха. Рабочие трубы PEX изолированы блоками пенополистирола без какой-либо дополнительной защиты, см. Www.elgocell.se. Такую конструкцию можно использовать при укладке труб в траншеях.
Двух- и трехтрубная конструкция
Рис. 1 Принципиальные эскизы поперечных сечений труб, исследованных Dalla Rosa et al. (2011a). (Далла Роза, 2011)
Dalla Rosa et al.(A Dalla Rosa, 2011) сравнили различные конструкции труб централизованного теплоснабжения. Были оценены асимметричные двухтрубные конструкции, и основное внимание уделялось как можно большему снижению потерь в подающей трубе, см. Рисунок 28. Для конструкции DN20 Aluflex потери из подающей трубы, расположенной в центре обсадной колонны, были примерно На 4% меньше по сравнению с традиционной симметричной двухтрубной конструкцией, но общие потери были более или менее такими же.
Для больших размеров окружность подающей трубы помещалась в центре обсадной трубы.Для DN65 потери в подающих трубах уменьшились примерно на 8%, а общие потери уменьшились примерно на 3% по сравнению с симметричной двухтрубной конструкцией. Также были оценены конструкции с тремя трубами, где есть три трубы: одна подающая труба, одна обратная труба и третья труба для подачи и рециркуляции. Последняя конструкция трубы предназначена для применений с низким энергопотреблением, где теплообменники мгновенно производят горячую воду для бытового потребления.
Стоимость трубопроводных материалов
Смета затрат на установку труб централизованного теплоснабжения в Швеции была опубликована Шведской ассоциацией централизованного теплоснабжения.Стоимость выбора труб централизованного теплоснабжения сопоставимых размеров представлена в Таблице 1.
Тип трубы | Размер [мм] | Сумма материалов и работ без грунтовых работ [EUR / м] |
Aquawarm одинарный | 54 | 88 |
Aquawarm Twin | 54 | 81 |
Прямой традиционный одинарный | 50 | 54 |
Прямой традиционный сдвоенный | 50 | 51 |
Гибкий одинарный | 50 | 48 |
Гибкий одинарный | 32 | 36 |
Гибкий сдвоенный | 32 | 38 |
Aquawarm одинарный | 28 | 55 |
Aquawarm Twin | 28 | 52 |
Прямой традиционный одинарный | 25 | 40 |
Двойной прямой традиционный | 25 | 33 |
Таблица 1.Смета на выбор труб централизованного теплоснабжения (SVF, 2013)
Обзор труб централизованного теплоснабжения
В таблице 2 приведены возможные типы труб централизованного теплоснабжения в зависимости от постоянной максимальной температуры подачи.
Температура подачи | Трубопроводы горячего водоснабжения | Изоляция |
120 ° C | Традиционные прямые трубы DH со стальными подводящими трубами | Полиуретан |
120 ° С | Гибкие трубы DH с рабочими трубами из низкоуглеродистой, медной или гофрированной нержавеющей стали | Полиуретан |
120 ° C | AQUAWARM с подводящими трубами медными | Минеральная вата |
80 ° C | Гибкие трубы DH с рабочими трубами из PEX или полибутилена | Полиуретан или полиолефин (например,грамм. полиэтилен) |
80 ° C | Трубопроводы ЦТ, состоящие из служебных труб из полиэтиленгликоля и изоляционных блоков | Блоки пенополистирольные |
Таблица 3. Возможные типы труб централизованного теплоснабжения для различных температур.
Сети низкого энергопотребления
Dalla Rosa и JE Christensen (Christensen, 2011) пришли к выводу, что сети с низким энергопотреблением могут быть рентабельными и экологически безопасными в районах с линейной плотностью тепла всего 0.20 МВтч / м в год. Определение линейной плотности тепла – это общее годовое проданное тепло, деленное на общую длину траншеи сети. Они также показали, что работа при низких температурах превосходит работу с низким расходом при сравнении годовой первичной энергии, необходимой для ряда проектов сети.
Tol & Svendsen (Svendsen, 2012) предложили новый метод определения размеров для районов с низким энергопотреблением, в котором минимизируются тепловые потери, а не размер трубы, основанный на приемлемых перепадах давления.Они подчеркивают, что для каждого сегмента трубы необходимо учитывать степень одновременности задействованных потребителей тепла.
В своем исследовании они также пришли к выводу, что буферные емкости для горячей воды на подстанциях уменьшают размеры труб. Значительных перепадов температуры в сетях централизованного теплоснабжения с низким энергопотреблением можно избежать, используя байпасы от подающей к обратной линиям. Кроме того, дальнейшего уменьшения размеров трубы можно добиться за счет увеличения температуры подачи при пиковой нагрузке зимой.
Li et al. (H Li, 2010) представил концепцию рециркуляции приточной воды с дополнительным трубопроводом обслуживания. Цель состоит в том, чтобы поддерживать температуру подачи на приемлемом уровне во время низкой потребности в тепле летом без повышения температуры возврата, что могло бы произойти при перепуске в обратную трубу. Третий трубопровод, идущий от завода к развязке на улице, может быть спроектирован для рециркуляции только в летний период или для рециркуляции летом и как подводящий трубопровод в зимний период.
Последний вариант привел к наибольшим потерям тепла в сети. Для мгновенного нагрева горячей воды для бытового потребления с помощью теплообменника расчетная температура подачи составляла 55 ° C, а расчетная температура обратной воды – 22 ° C. Температура байпаса была установлена на 50 ° C. Третья труба означает, что температура обратки может поддерживаться на низком уровне, в данном случае на уровне 22 ° C. Когда был применен байпас к обратной трубе, температура обратной линии увеличилась до 36 ° C в их случае. Температура рециркуляционной воды поддерживалась выше 44 ° C.
Способы установки
Все типы труб централизованного теплоснабжения можно прокладывать в открытых траншеях. Как правило, предварительно изолированные трубы централизованного теплоснабжения можно устанавливать с помощью направленного бурения. Гибкие трубы также можно укладывать в очень узких траншеях. В зеленых насаждениях можно использовать технику вспашки с интегрированной копкой, укладкой и засыпкой.
Одним из способов снижения инвестиционных затрат является одновременная установка различных видов инфраструктуры. Установка становится более рациональной, но это может отрицательно сказаться на расходах на техническое обслуживание, см. Отчет Гудмундсона (Gudmundson, 2003).Более мелкое заглубление водопроводных и канализационных труб также возможно, если трубы центрального отопления нагревают эти трубы и снижают риск замерзания.
В Вестеросе в Швеции была применена одновременная установка труб водоснабжения, канализации и центрального отопления, см. Andersson (Andersson, 2010). Сеть низкотемпературного централизованного теплоснабжения была установлена в качестве вторичной сети, которая снабжалась теплом из первичной сети с использованием теплообменника. Улучшенное планирование монтажных работ может также снизить затраты на установку, а также более стандартизованные компоненты для низкотемпературных систем, см. Отчет Лауэнбурга (Lauenburg, 2014).
Деторирование полиуретана
Ухудшение адгезии полиуретана к стальной рабочей трубе регулируется соотношением Аррениуса согласно EN253 [3]. Энергия активации дана как Ea = 150 кДж / моль, но в стандарте указано, что это значение должно быть подтверждено в дальнейших исследованиях. Скорость реакции может быть выражена как: k 1 = A 0 exp [-E a / (RT 1 )]
Постоянная идеального газа обозначается R = 8.314 Дж / К моль, температура T₁ [K] и A₀ – постоянная величина. Когда температура потока снижается со 100 ° C до 80 ° C, соотношение Аррениуса с заданной энергией активации снижает скорость реакции в 15 раз.
Интеллектуальные сети централизованного теплоснабжения
Brand et al. (L Brand, 2014) ввел термин «потребитель» в «умные» сети централизованного теплоснабжения. Просьюмер одновременно потребляет и производит энергию. Когда рабочие температуры снижаются, децентрализованные возобновляемые источники энергии могут быть введены в сети централизованного теплоснабжения с базовым производством на традиционной установке.
Внедрение этих возобновляемых источников энергии необходимо для создания устойчивых энергетических систем. Энергия может поступать от солнечных коллекторов, промышленных процессов или тепловых насосов. Как правило, температура воды в сетях снижается при внедрении децентрализованных возобновляемых источников энергии. Следовательно, пониженные температуры требуют больших потоков для доставки того же количества тепла.
Когда воду из децентрализованного источника можно смешать с водой из обычной установки, перепад давления между подающей и обратной линиями уменьшится.Однако, когда просьюмер создает свой собственный конус давления, перепад давления увеличивается. Введение просьюмеров требует повторного исследования всей системы распределения и повышения требований к контролю и управлению источниками, поскольку перепад давления влияет на все части системы.
Гидравлический молот
Сеть централизованного теплоснабжения – это закрытая теплогидравлическая система, в которой множество клапанов, насосов и другого оборудования находится в прямом контакте с водой централизованного теплоснабжения.Температура до 120 ° C и давление до 16 бар не редкость в системах централизованного теплоснабжения в периоды высокой потребности в тепле (Arvsell, 2015).
Если трубы или другие компоненты разорвутся и подвергнутся воздействию воды централизованного теплоснабжения, высокие температуры и давления представляют значительный риск. Поэтому очень важно поддерживать адекватное регулирование температуры и давления в системе централизованного теплоснабжения. Пониженное или избыточное давление может привести к выходу из строя трубопровода, повреждению компонентов или утечкам.
Любое изменение в работе, которое приводит к изменению скорости или давления, такое как запуск или остановка насоса, приводит к переходному процессу давления, который распространяется в форме волны в системе централизованного теплоснабжения. Отчетливый переходный процесс давления в трубопроводной системе известен как гидравлический удар и может быть вызван несколькими механизмами. Гидравлические удары в распределительной системе централизованного теплоснабжения создают риск для безопасности снабжения централизованного теплоснабжения, поскольку высокие пики давления могут привести к разрыву труб или повреждению клапанов или других компонентов в системе распределения центрального отопления (Arvsell, 2015).
Оценка ряда аварий (с повреждением имущества или людей), связанных с системами централизованного теплоснабжения, показала, что гидравлические удары или повышенное давление являются одними из наиболее распространенных причин аварий в распределительных системах централизованного теплоснабжения (S. Andersson, 2009). Чтобы обеспечить подачу централизованного теплоснабжения, необходимо найти стратегию, сводящую к минимуму вероятность возникновения гидроударов.
В следующих разделах кратко рассматриваются гидравлические удары в распределительных сетях централизованного теплоснабжения.Однако гидравлические удары в производственных системах также создают риск для надежности снабжения централизованным теплоснабжением. Примером этого является трубопровод пара на ТЭЦ: перебои в работе этих трубопроводных систем могут вызвать простои станции, что снижает подачу централизованного теплоснабжения от данной станции. Повреждения из-за гидравлических ударов в этих системах могут, таким образом, в конечном итоге прервать подачу централизованного теплоснабжения (Калитка, 2007).
Пики давления по Жуковски
Рис. 2. Повреждения поплавкового манометра из-за пика давления Жуковского.Фото CEphoto, Уве Аранас (CC BY-SA-3.0)
Когда клапан быстро закрывается или насос быстро останавливается, создается гидравлический удар в виде пика давления Жуковского. Этот гидроудар распространяется в обратном направлении потока. Например, когда клапан закрывается быстро, кинетическая энергия воды перед клапаном преобразуется в давление из-за инерции движущейся воды.
Повышение давления в жидкости может быть значительным и приводит к расширению окружающего участка трубы.Затем волна давления распространяется вверх по трубопроводу и может повредить компоненты, если оказываемое давление превышает расчетное давление (рис. 2). Пик давления Жуковски может быть выражен в соответствии со следующим уравнением, адаптированным из (A. Bergant, 2006):
Отделение водяного столба
Несмотря на то, что пики давления Жуковски могут привести к сильным гидроударам, наиболее критичным для распределительной системы централизованного теплоснабжения являются низкие давления, которые, в свою очередь, могут вызвать серьезные переходные процессы давления (Ларссон, 2003).Разделение водяного столба может быть вызвано несколькими механизмами, но все они связаны с созданием и разрушением паровых полостей в заполненной жидкостью трубе. В литературе это обычно называется разделением водяного столба.
Один из механизмов отделения водяного столба связан с быстрым закрытием клапана или остановкой насоса. Первоначально вода централизованного теплоснабжения течет с постоянной скоростью по распределительной трубе. Когда поток быстро останавливается, на стороне выхода закрытого клапана или остановленного насоса создается пониженное давление.Если давление падает до такой степени, что достигается давление насыщения, пар образуется в полости увеличивающегося размера. Окружающий участок трубы сокращается.
При повторном повышении давления пар конденсируется. Поскольку объем водяного пара составляет менее 1/1000 объема жидкой воды и конденсация пара происходит очень быстро, паровая полость схлопывается и мгновенно заменяется почти вакуумом (White, 2002). Окружающая жидкость втягивается в пустоту из-за высокого перепада давления.Когда жидкость сталкивается с самой собой и / или с окружающей секцией трубы, происходит (часто слышимый) удар, подобный молотку. Окружающий участок трубы расширяется.
Удар приводит к сильному переходному положительному давлению, который движется вниз по течению вдоль секции трубы со скоростью звука в жидкости (Ghidaoui, 2005). По мере того как гидроудар удаляется от клапана, давление снова падает, и образуется новая паровая полость. Таким образом, повторяющееся образование и схлопывание паровой полости приводит к образованию нескольких гидроударов.
Следовательно, гидравлический удар может произойти в течение длительного периода времени. Кроме того, на гидроудары могут влиять отражения от предыдущих волн давления, где отраженная волна может заставить паровую полость схлопнуться. Поэтому поведение гидроударов в системе трудно точно предсказать (A. Bergant, 2006).
Разделение водяного столба в системе централизованного теплоснабжения не обязательно должно быть вызвано быстрым закрытием клапана или остановкой насоса, если вода в рассматриваемом участке трубопровода подвергается более низкому давлению, чем рассчитано.Одна из таких ситуаций, когда присутствует риск отделения водяного столба, – это трубы на большой высоте, например в трубах, подводящих центральное отопление к кластеру домов на холме.
Если давление близко к давлению насыщения для секции трубопровода и поток также подвержен неоднородности, такой как угол трубы, может произойти местное разделение водяного столба (A. Bergant, 2006). Риск гидроудара такого типа выше на окраинах системы распределения тепла, так как давление в этих местах может быть ниже (Larsson, 2003).
Гидравлический удар из-за потери контроля давления
В отличие от механизма разделения водяного столба, потеря регулирования давления может привести к образованию пара, даже если вода в системе централизованного теплоснабжения статична. Если часть распределительной сети централизованного теплоснабжения подвергается более низкому давлению, чем предполагалось, например, из-за выхода из строя насоса существует опасность образования пара.
Если давление приближается к давлению насыщения, образуются паровые карманы.При воздействии более высокого давления, например, в виде волны давления от запуска насоса полость быстро конденсируется и схлопывается (Larsson, 2003).
Если происходит потеря регулирования давления и одновременная потеря тепла в сети централизованного теплоснабжения, существует повышенный риск гидравлического удара. Это связано с потерей температуры в сети централизованного теплоснабжения с течением времени. Паровые карманы, образующиеся из-за низкого давления, в конечном итоге конденсируются при понижении температуры, что приводит к гидроудару.
Пробковый гидроудар
В любой системе трубопроводов, содержащей смесь пара и воды, существует риск гидроудара пробкового потока. Если в распределительной системе централизованного теплоснабжения давление ниже давления насыщения пара, образуется такая смесь. Риск также присутствует в паровых системах с некоторым количеством конденсата. Смесь водяного пара и пара не течет по трубе равномерно.
В системах с большим количеством пара, чем воды (или конденсата), пар ускоряет воду, которая образует пробку, движущуюся со скоростью пара.В системах с большим количеством воды, чем пара, обычно образуются карманы пара. В обоих случаях пар легко проходит через узкие проходы, такие как углы или полузакрытые клапаны. Следующая водяная пробка не работает, в результате чего водяная пробка врезается в компонент и оказывает высокое давление (Ларссон, 2003). Поэтому следует избегать смешивания пара и воды в трубе. В трубах центрального отопления должно быть достаточное давление, чтобы предотвратить образование пара, а из паровых труб следует надлежащим образом отводить конденсат.
Распространение в системе централизованного теплоснабжения
Когда волна давления достигает любого компонента трубопровода, который изменяет поток, часть гидроудара отражается обратно к источнику. Резервуары, резервуары, клапаны или изгибы труб подвержены гидроударам. Когда отраженный гидроудар достигает клапана источника, он снова отражается. Таким образом, гидравлический удар перемещается между компонентами вперед и назад.
Если отражение гидроудара не частичное, а полное, можно отметить несколько отчетливых пиков давления.В этом случае цикл отражений гидроудара является непрерывным и лишь постепенно смягчается трением в жидкости. Поскольку гидравлический удар отражается в жидкости со скоростью звука, время отражения зависит от длины участка трубопровода и может быть рассчитано по следующему уравнению (A. Bergant, 2006):
Скорость звука в жидкости можно рассчитать по следующему уравнению (Ларссон, 2003):
Во избежание гидравлических ударов интересно избегать создания каких-либо волн давления, даже если волны давления находятся в пределах проектных ограничений системы.При встрече волны давления накладываются друг на друга. Наложенные волны отрицательного давления могут привести к локальному давлению ниже давления насыщения, что приведет к локальному пониженному давлению с разделением водяного столба и гидравлическим ударом (A. Bergant, 2006).
Повреждения от гидроудара
Гидравлические удары являются обычным явлением, но большинство гидроударов не приводят к повреждениям. Каждый компонент в распределительной системе централизованного теплоснабжения находится под определенным расчетным давлением, и до тех пор, пока гидравлический удар не превышает этого значения, никаких повреждений не происходит.
Часто бывает трудно правильно определить основную причину аварии, отказа или сбоя в системе производства или распределения централизованного теплоснабжения. Одно медиа-исследование причин аварий, связанных с централизованным теплоснабжением, было проведено в период с 1986 по 2009 год. В этом исследовании были задокументированы аварии, инциденты и сбои, о которых сообщалось в СМИ.
Рисунок 3. Разрыв труб. Фото Криса Слоана через Flickr (CC BY-2.0)
Согласно этому исследованию, гидравлические удары были вероятной причиной примерно 10% зарегистрированных несчастных случаев и инцидентов, связанных с производством и распределением централизованного теплоснабжения.Это говорит о том, что гидравлические удары были наиболее частой причиной перебоев и повреждений в системах производства и распределения централизованного теплоснабжения, за которыми следовали взрывы (9%) и пожары (7%) (Рисунок 3). Поэтому решение проблемы гидравлических ударов должно быть приоритетом при проектировании и эксплуатации любой распределительной системы централизованного теплоснабжения (S. Andersson, 2009).
Нередко подстанции централизованного теплоснабжения повреждаются из-за гидравлических ударов. В системе централизованного теплоснабжения Гётеборга тепловые пункты в некоторых жилых районах были повреждены гидроударами (Arvsell, 2015).Поскольку повреждения подстанций часто затрагивают лишь незначительную часть потребителей централизованного теплоснабжения при единственном происшествии, повреждения подстанций не вызывают большого интереса в средствах массовой информации и не документируются в той же степени, что и более серьезные аварии.
Кроме того, считается, что лишь небольшая часть случаев поломки подстанции правильно определяется как вызванная гидроударами. Таким образом, реальное количество гидроударов, приведших к повреждению подстанции, может быть больше, чем известно (С.Андерссон, 2009).
В редких случаях последствия гидроудара могут быть серьезными, как это было в случае перебоя в подаче централизованного теплоснабжения в Седертёрне, к югу от Стокгольма в 1980 году. Из-за ввода в эксплуатацию нового насоса для распределительной сети централизованного теплоснабжения. , лопнул распределительный трубопровод и был поврежден расширительный бак. Из-за повреждений расширительного бака после ремонта распределительной трубы не удалось правильно создать давление в распределительной сети.
Ремонт расширительного бачка длился четыре дня при температуре наружного воздуха, близкой к 0 ° C. В результате потребители тепла были вынуждены использовать свои домашние печи для приготовления пищи для поддержания надлежащей температуры в помещении, что привело к серьезной нагрузке на местную распределительную сеть (S. Andersson, 2009).
Предотвращение гидроударов
Гидравлические удары можно предотвратить несколькими способами, в главе ниже представлены некоторые стратегии предотвращения гидроударов.
1. Медленное регулирование
Руководящим принципом для предотвращения волн избыточного давления, колебаний давления и связанных с ними гидроударов является медленное регулирование насосов и клапанов. Чем больше общая длина трубы, тем больше время отражения волн давления в системе. Следовательно, более длинная распределительная сеть требует более медленного регулирования. Однако это приведет к более длительным периодам времени, когда давление или потоки в сети будут отличаться от желаемого заданного значения.
В крупных распределительных сетях это должно допускаться (Ларссон, 2003). Однако ошибка управления не должна вызывать проблемы. До тех пор, пока на подстанциях централизованного теплоснабжения поддерживается достаточный перепад давления, подача тепла потребителям в основном осуществляется без перебоев. Таким образом, риск колебаний давления и гидравлических ударов заменяется ошибкой управления, которую позволяют подстанциям потребителей тепла обрабатывать (Ларссон, 2003).
2. Регулировка давления и гашение гидроудара
Если волны давления или колебания давления возникают, несмотря на медленное регулирование, существует несколько эффективных контрмер.Один из них заключается в поддержании адекватных уровней давления во всей распределительной сети даже после отказа насоса с помощью устройств активного регулирования давления. Регулирование давления с помощью насосов или сжатого газа является примерами устройств, которые могут быть применены (Larsson, 2003). При эффективном регулировании давления можно поддерживать соответствующее давление и можно избежать образования пара.
Для защиты системы от гидроударов могут применяться расширительные бачки. При частичном заполнении газом и установке на прямом подключении к воде централизованного теплоснабжения газовая подушка действует для гашения гидравлического удара из-за сжатия газа.Расширительные баки применялись в сетях централизованного теплоснабжения Стокгольма и Тролльхеттана для уменьшения гидравлических ударов (Ларссон, 2003).
Чтобы уменьшить нагрузку от гидравлических ударов в распределительной сети, Göteborg Energi установила многочисленные клапаны перепада давления в распределительной сети. Эти устройства доказали свою эффективность в снижении количества проблем, связанных с гидроударами (Arvsell, Gothenburg Energy, 2015).
3. Симметрия напора
При проектировании системы централизованного теплоснабжения необходимо учитывать симметрию напора в системе централизованного теплоснабжения.Напор предпочтительно должен быть симметричным, чтобы избежать гидравлических ударов. Симметричный напор означает, что средний напор одинаков для всей системы (Larsson, 2003).
Асимметричный напор увеличивает риск гидравлических ударов при остановке насоса (Ларссон, 2003). На впускном и обратном трубопроводах станции повышения давления должны быть установлены насосы для создания симметричного напора. Для поддержания симметрии необходимо запускать и останавливать насосы одновременно, что может быть выполнено путем электрического соединения насосов или размещения их на одной механической оси.
