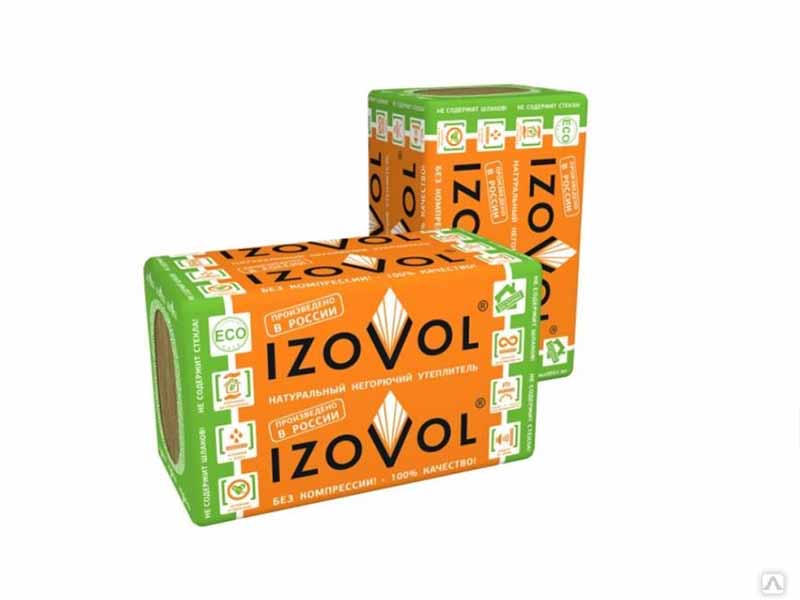

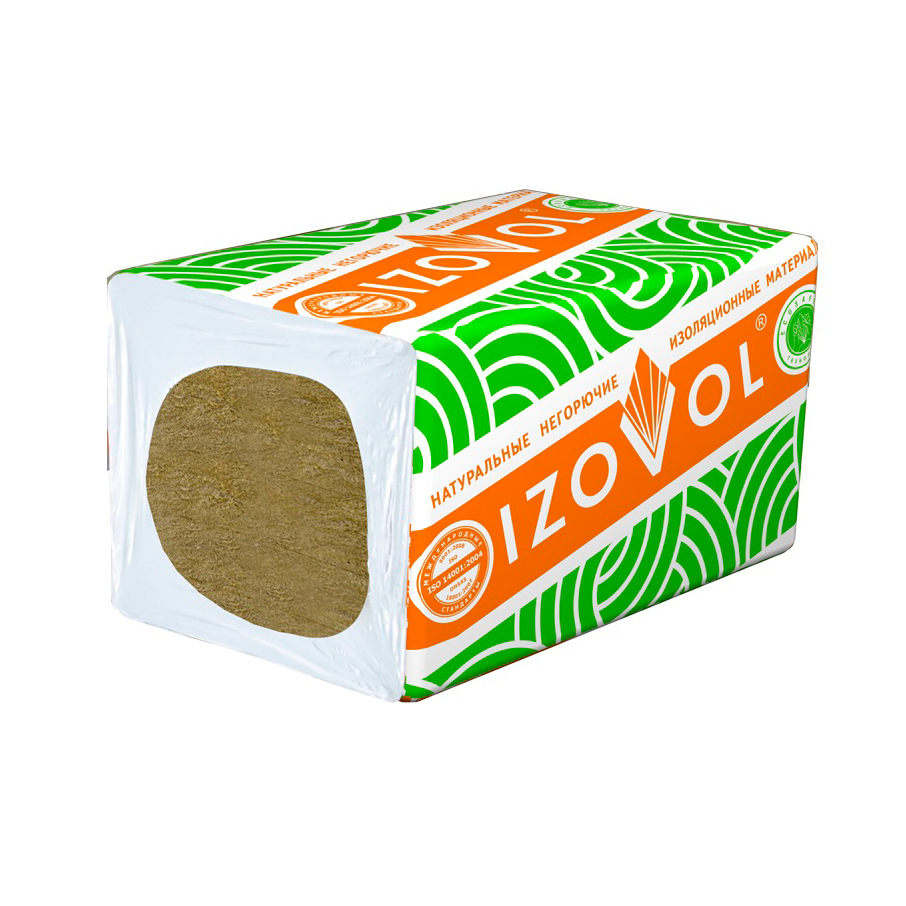

Утеплитель Изовол Л-35 плита (1000х600х100) 2,4 м2, 0,24 м3

Цена указана за 1 шт.

Длина:

1000 мм

Ширина:

600 мм

Толщина:

100 мм

Плотность:

35 кг/м3

Влагостойкость:

да

Группа горючести:

НГ

Материал:

базальтовая вата

Количество в упаковке (м2):

2. 4 м2

Количество в упаковке (м3):

0,24 м3

Количество в упаковке:

4 шт

Изоляция Izovol Л-35 применяется для тепло-, звуко- и пожароизоляция ненагружаемых конструкций: скатных кровель, мансардных помещений; чердачных перекрытий всех типов зданий; вертикальных, наклонных и каркасных стен; внутренних перегородок; полов с покрытием всех типов по несущим лагам с укладкой утеплителя между лагами; в конструкциях вентилируемых фасадов; изоляция вентиляционных и отопительных систем. Изоляция резервуаров, трубопроводов, воздуховодов и промышленного оборудования, холодильных установок.





Утеплитель Izovol: цены и характеристики

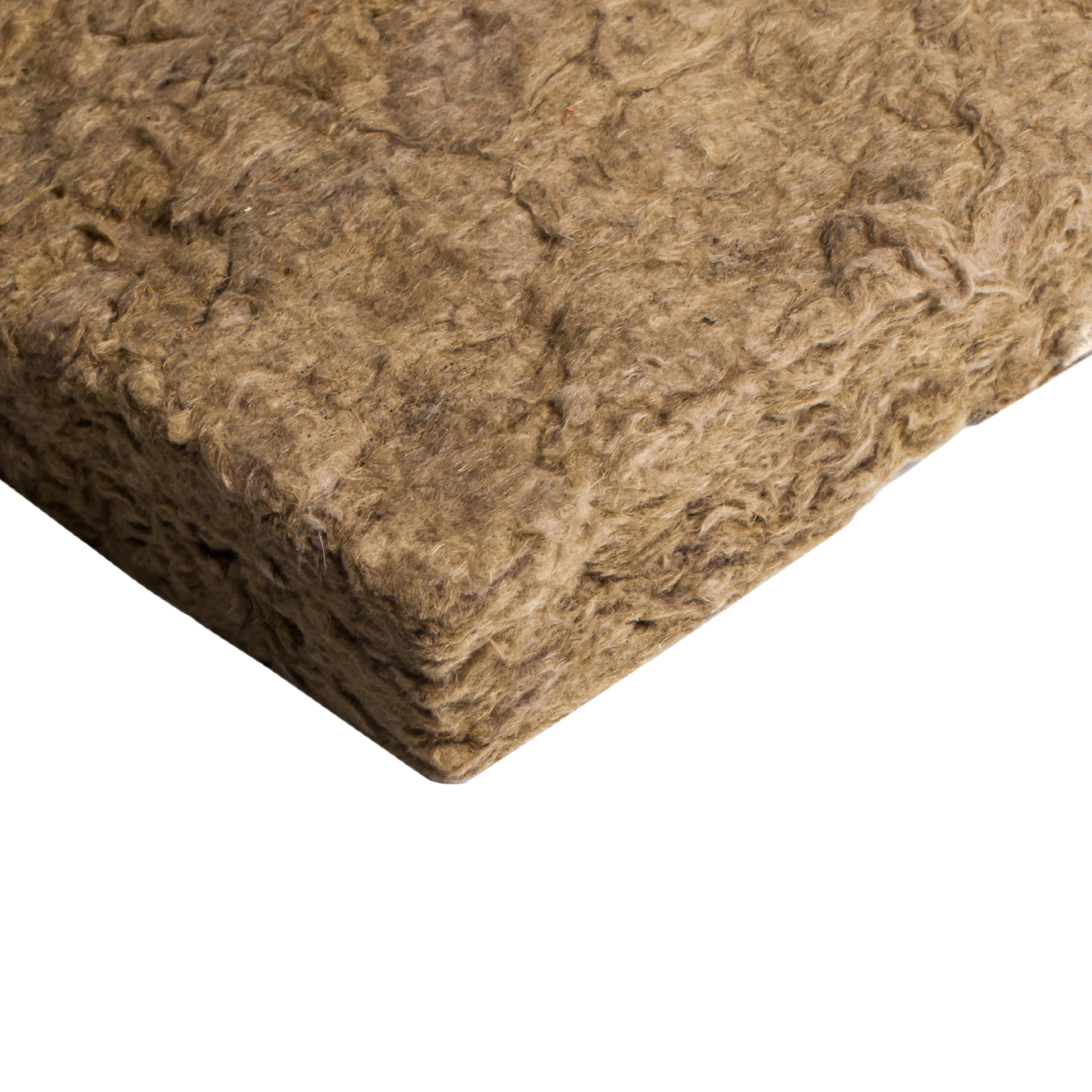

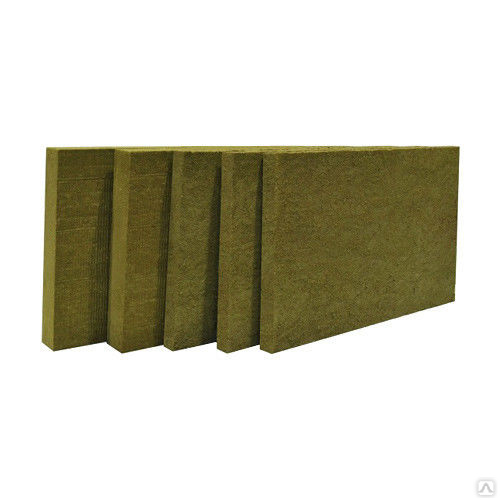

Теплоизоляция IZOVOL изготавливается на основе каменной ваты. Данный материал обладает высокими техническими и функциональными характеристиками, что обеспечивает удобную теплоизоляцию помещений с соблюдением всех гигиенических стандартов. Утеплитель IZOVOL соответствует SO 14001:2004, OHSAS 18001:2007, ISO 9001:2008.

Разновидности и сфера применения утеплителя IZOVOL

Для разных областей применения существуют различные серии утеплителя IZOVOL:

  • КВ и К – материалы предназначаются для утепления кровельных конструкций различных типов;
  • СТ – это высококачественный утеплитель для стен, перегородок между помещениями;
  • П – серия включает в себя материалы для организации теплозащиты полов и стяжек;
  • Ф – утеплители из этой серии целесообразно купить для обустройства долговечной теплоизоляции фундаментов;
  • Л – серия легких по весу и плотности материалов универсального назначения;
  • СС и СК – это теплоизоляционные материалы для сэндвич-панелей;

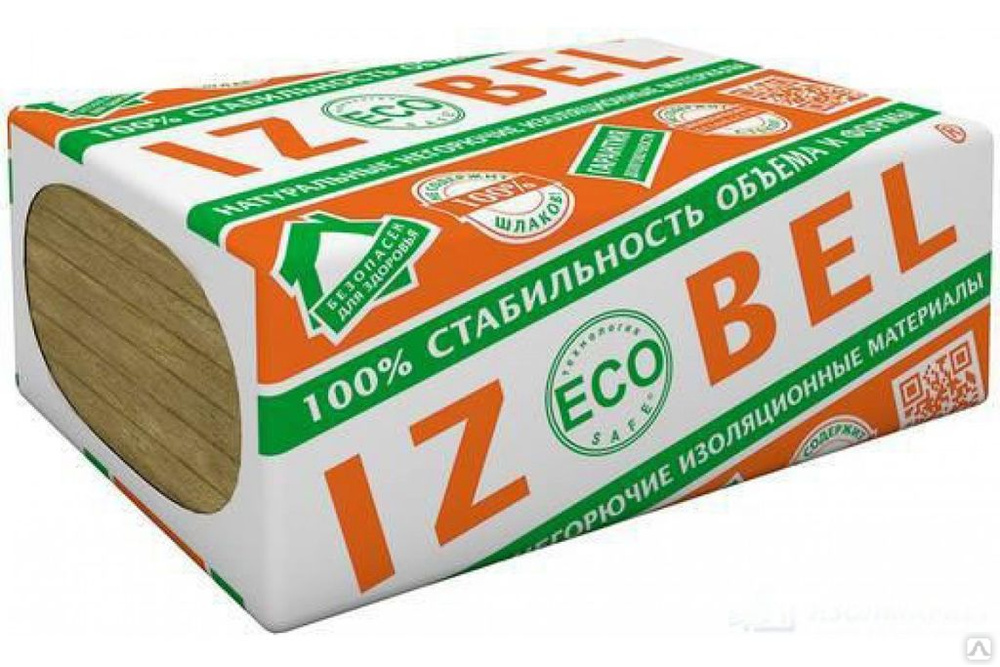

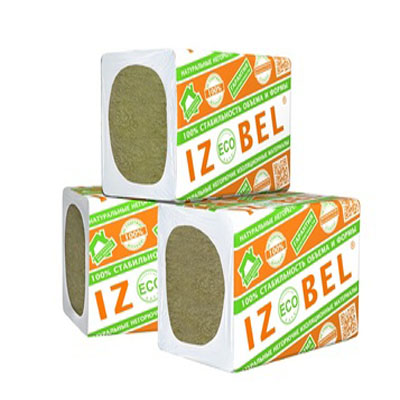

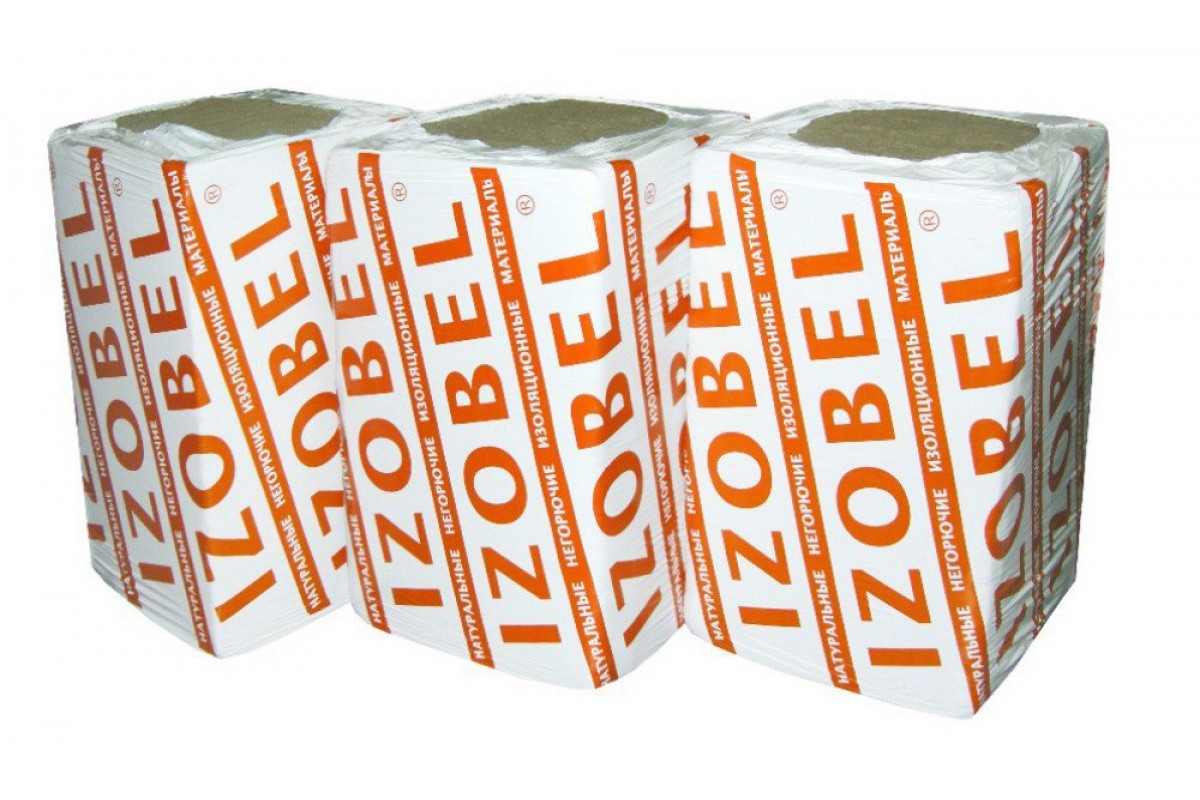

  • Izobel – бюджетный утеплитель, который применяется для изоляции легких конструкций.

Цена на IZOVOL данного типа является наиболее доступной. Но следует учитывать, что он имеет невысокую (25 кг/м3) плотность и не рассчитан на большие нагрузки.

Технические характеристики утеплителя IZOVOL

  • Плотность – 25-200 кг/м3. Максимальной плотностью обладают материалы из серий П, КВ, Ф.
  • Теплопроводность – 0,034-0,38 Вт/м*К.
  • Прочность на сжатие – 8-80 кПа (при 10-процентной деформации).
  • Прочность на отрыв слоев – 7-17 кПа.
  • Термостойкость – утеплитель IZOVOL выдерживает до 1114 °C без плавления и разрушения структуры.
  • Срок эксплуатации – в регионах с умеренно-холодным климатом превышает 50 лет.

Все разновидности материалов IZOVOL являются негорючими и обладают хорошей паропроницаемостью. Чтобы купить IZOVOL в Курске, оформите заказ, либо позвоните по телефону, указанному вверху страницы.

IZOVOL . Теплоизоляция ИЗОВОЛ.

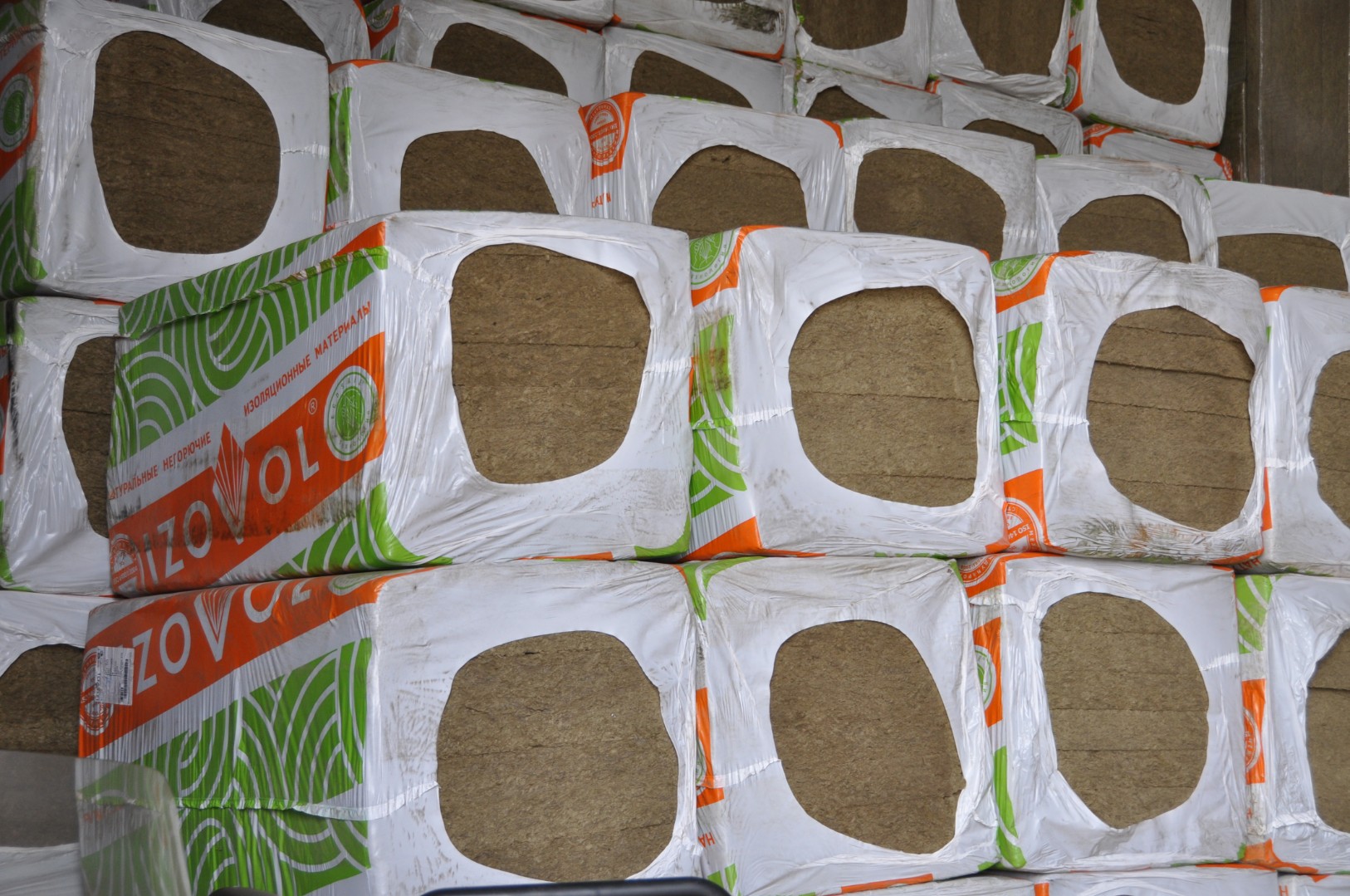

IZOVOL типа Ст-75

Предназначены для применения в гражданском и промышленном строительстве в качестве:

– основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором.

– нижнего (внутреннего) тепло-, звукоизоляционного слоя в навесных фасадных системах с воздушным зазором.

– верхнего тепло-, звукоизоляционного слоя при многослойном утеплении в навесных фасадных системах с воздушным зазором.

– тепло-, звукоизоляционного слоя в конструкциях трехслойных стен полностью или частично выполненных из мелкоштучных стеновых изделий.

Плотность : 75кг/м³
IZOVOL типа Ст-90

Предназначены для применения в гражданском и промышленном строительстве в качестве:

– основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором.

– верхнего тепло-, звукоизоляционного слоя при многослойном утеплении в навесных фасадных системах с воздушным зазором.

– тепло-, звукоизоляционного слоя в конструкциях трехслойных стен полностью или частично выполненных из мелкоштучных стеновых изделий.

Плотность : 100кг/м³
IZOVOL типа Ф – 100

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями.
  • основного тепло-, звукоизоляционного слоя в системах с финишным слоем из облицовки в виде штучных элементов, например, керамическими плитками.
  • рассечек, фрагментов для обрамления оконных и дверных проёмов в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями при использовании на основной плоскости фасада горючих утеплителей (пенополистирол).
Плотность : 100кг/м³
IZOVOL типа Ф – 120

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями.
  • основного тепло-, звукоизоляционного слоя в фасадных теплоизоляционных композиционных системах с оштукатуриванием по стальной оцинкованной армирующей сетке.
  • рассечек, фрагментов для обрамления оконных и дверных проёмов в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями при использовании на основной плоскости фасада горючих утеплителей (пенополистирол).
  • основного тепло-, звукоизоляционного слоя с облицовкой мелкоразмерными керамическими плитками на зданиях и сооружениях.

Толщина       50, 80, 100  мм

Плотность : 120кг/м³

Цена: по запросу

IZOVOL типа Ф – 140

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями.
  • основного тепло-, звукоизоляционного слоя в фасадных теплоизоляционных композиционных системах с оштукатуриванием по стальной оцинкованной армирующей сетке.
  • рассечек, фрагментов для обрамления оконных и дверных проёмов в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями при использовании на основной плоскости фасада горючих утеплителей (пенополистирол).
  • основного тепло-, звукоизоляционного слоя с облицовкой мелкоразмерными керамическими плитками на зданиях и сооружениях.

Толщина       50, 80, 100  мм


Плотность : 140кг/м³
IZOVOL типа Ф – 150

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями.
  • основного тепло-, звукоизоляционного слоя в фасадных теплоизоляционных композиционных системах с оштукатуриванием по стальной оцинкованной армирующей сетке.
  • рассечек, фрагментов для обрамления оконных и дверных проёмов в системах фасадных теплоизоляционных композиционных с наружными штукатурными слоями при использовании на основной плоскости фасада горючих утеплителей (пенополистирол).
  • основного тепло-, звукоизоляционного слоя с облицовкой мелкоразмерными керамическими плитками на зданиях и сооружениях.

Толщина       50, 80, 100  мм

Плотность : 150кг/м³
IZOVOL типа К-100

– применяется как изоляционный слой в однослойных покрытиях плоских кровель. Нижний слой (при толщине > 60 мм) в двухслойных системах . Рекомендуется применять в комбинации с плитами Izovol®(КВ). Заполнитель в бетонных и ж/бстеновых панелях.

Плотность    100         кг/м3
Длина            1000      мм
Ширина         600        мм
Толщина       50, 100 , 110, 130, 150, 160 мм

Цена: по запросу

IZOVOL типа К-120

– применяется как изоляционный слой в однослойных покрытиях плоских кровель. Нижний слой (при толщине > 60 мм) в двухслойных системах . Рекомендуется применять в комбинации с плитами Izovol®(КВ). Заполнитель в бетонных и ж/бстеновых панелях.

Плотность    100         кг/м3
Длина            1000      мм
Ширина         600        мм
Толщина       50, 100 , 110, 130, 150, 160 мм

Цена: по запросу

IZOVOL типа КB-150

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя при однослойном утеплении в покрытиях из профилированного металлического настила и железобетона.
  • верхнего тепло-, звукоизоляционного слоя при многослойном утеплении.

Толщина       30, 40    мм

Плотность : 150кг/м³

Цена: по запросу

IZOVOL типа КB-175

Плиты предназначены для применения в гражданском и промышленном строительстве в системах плоских кровель в качестве:

  • основного тепло-, звукоизоляционного слоя при однослойном утеплении в покрытиях из профилированного металлического настила и железобетона.
  • верхнего тепло-, звукоизоляционного слоя при многослойном утеплении.

Рекомендуется применять в комбинации в плитами IZOVOL К.

Толщина       30, 40    мм

Плотность : 175кг/м³

Цена: по запросу

IZOVOL типа КB-200

Плиты предназначены для применения в гражданском и промышленном строительстве в системах плоских кровель в качестве:

  • основного тепло-, звукоизоляционного слоя при однослойном утеплении в покрытиях из профилированного металлического настила и железобетона.
  • верхнего тепло-, звукоизоляционного слоя при многослойном утеплении.

Рекомендуется применять в комбинации в плитами IZOVOL К.

Плотность : 200кг/м³
IZOVOL типа B-50

Предназначены для применения в гражданском и промышленном строительстве в качестве:

– основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором;

– верхнего тепло-, звукоизоляционного слоя при многослойном утеплении в навесных фасадных системах с воздушным зазором.

Плотность : 50кг/м³
IZOVOL типа B-75

Предназначены для применения в гражданском и промышленном строительстве в качестве:

– основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором;

– верхнего тепло-, звукоизоляционного слоя при многослойном утеплении в навесных фасадных системах с воздушным зазором.

Плотность : 75кг/м³
IZOVOL типа B-90

Предназначены для применения в гражданском и промышленном строительстве в качестве:

– основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором;

– верхнего тепло-, звукоизоляционного слоя при многослойном утеплении в навесных фасадных системах с воздушным зазором.

Плотность : 90кг/м³
IZOVOL типа Л-25

Применяестся в ненагружаемых конструкций:

– скатных кровель,

– мансардных помещений,

– чердачных перекрытий всех типов зданий;

– вертикальных, наклонных и каркасных стен;

– внутренних перегородок,

– полов с покрытием всех типов по несущим лагам с укладкой утеплителя между лагами;

– в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты;

– изоляция вентиляционных и отопительных систем.

-изоляция резервуаров, трубопроводов, воздуховодов и промышленного оборудования, холодильных установок.

Плотность : 25кг/м³
IZOVOL типа Л-35

Применяестся в ненагружаемых конструкций:

– скатных кровель,

-мансардных помещений,

– чердачных перекрытий всех типов зданий;

– вертикальных, наклонных и каркасных стен;

– внутренних перегородок, полов с покрытием всех типов по несущим лагам с укладкой утеплителя между лагами;

– в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты;

– изоляция вентиляционных и отопительных систем.

– изоляция резервуаров, трубопроводов, воздуховодов и промышленного оборудования, холодильных установок.

Плотность : 35кг/м³
IZOVOL для бани

– применяется как изоляция в многослойных стенках, полностью или частично выполненных из мелко-штучных материалов, в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление полов. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.

Плотность    50              кг/м3
Длина            1000            мм
Ширина         600              мм
Толщина       50, 100        мм

Плотность : 40кг/м³

Цена: по запросу

IZOVOL типа Ст-50

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • ненагружаемого тепло-, звукоизоляционного слоя: легких покрытий, перегородок, полов, перекрытий над техническим подпольем, мансардных помещений, чердачных перекрытий.
  • тепло-, звукоизоляционного слоя в конструкциях скатных кровель при расположении утеплителя в подстропильном или в межстропильном пространстве с применением ветрогидрозащитных мембран.
  • основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором малоэтажных зданий и сооружений высотой до четырех этажей.
  • нижнего (внутреннего) тепло-, звукоизоляционного слоя в навесных фасадных системах с воздушным зазором.
  • тепло-, звукоизоляционного слоя в конструкциях трехслойных стен полностью или частично выполненных из мелкоштучных стеновых изделий.

Плотность : 50кг/м³
Единица измерения : м³

IZOVOL типа Ст-60

Плиты предназначены для применения в гражданском и промышленном строительстве в качестве:

  • основного тепло-, звукоизоляционного слоя при однослойном утеплении в навесных фасадных системах с воздушным зазором малоэтажных зданий и сооружений.
  • нижнего (внутреннего) тепло-, звукоизоляционного слоя в навесных фасадных системах с воздушным зазором.
  • тепло-, звукоизоляционного слоя в конструкциях трехслойных стен полностью или частично выполненных из мелкоштучных стеновых изделия

Плотность : 60кг/м³
Единица измерения : м³

IZOVOL® типа B-50

– применяеться как изоляционный слой в системах утепления с воздушным зазором наружных стен зданий и сооружений различного назначения (плиты кашированы стеклохолстом черного или белого цвета). В качестве наружного слоя в двухслойном утеплениивентилируемых навесных фасадов в сочетании с плитой марки Izovol (Ст). Категория горючести – НГ (негорюч).

Плотность : 50кг/м³

Цена: по запросу

IZOVOL типа П-100

–  изоляция c повышенной жесткостью и влагостойкостью для полов над перекрытиями, полов подвальных помещений, полов с электрическим подогревом, «плавающих» акустических полов.

Плотность    100          кг/м3
Длина            1000      мм
Ширина         600        мм
Толщина       50, 100  мм

Плотность : 100кг/м³

Цена: по запросу

Утеплитель Izovol

Производитель IZOVOL предлагает комплексное решение проблемы изоляции в строительных изделиях, конструкциях и системах, применяемых в новом строительстве и при реконструкции зданий и сооружений различного назначения в промышленном и гражданском строительстве; эффективно применение IZOVOL в энергетике, машиностроении, медицине.

Для компании ИЗОВОЛ стабильно высокое качество производимой продукции – вопрос первостепенной значимости, отличительная черта продукции и важнейшее стратегическое преимущество предприятия.

Теплоизоляция Изовол, назначение и цены.

Утеплитель для стен

Снижает теплопотерю и улучшает шумоизоляцию. применяется при слоистой кладке, вентелируемых фасадах, штукатурный фасад, внутренние перегородки.


  • Izovol для бани
  • Izobel
  • Л-35
  • Ст-50
  • Ст-60
  • СТ-75
  • Ст-90
  • В-50
  • В-75
  • В-90
  • Ф-100
  • Ф-120
  • Ф-150



Цены

Утепление для кровли

высокоэффективный минеральный теплоизоляционный материал для утепления скатных и плоских кровель, подходит для дачного строительства, котеджного и всех типов зданий.


  • Izovol для бани
  • Izobel
  • Л-35
  • Ст-50
  • Ст-60
  • СТ-75
  • Ст-90
  • К-100
  • К-120
  • КВ-150
  • КВ-175
  • КВ-200

Цены

Утеплитель для перекрытия

монтируется по основанию или между лаг. Сохраняет тепло и снижает шум.


  • Izobel
  • Л-35
  • Ст-50
  • Ст-60
  • СТ-75
  • Ст-90
  • П-100
  • П-175

Цены
