Изовол ст 75: Утеплитель Изовол СТ-75 плита (1000х600х50) 4,8м2 0,24м3 купить в Смоленске

Содержание

Утеплитель IZOVOL Ст-75 (8х1000/600/50) 4,8м.кв/0,24куб.м пл.75 Изовол

Возврат товара

Согласно положениям ст.26.1 Закона РФ о Защите прав потребителей, Потребитель вправе отказаться от товара в любое время до его передачи, а после передачи товара – в течение семи дней.

Возврат товара надлежащего качества возможен в случае, если указанный товар не был в употреблении, сохранены его товарный вид, потребительские свойства, пломбы, фабричные ярлыки, а также имеется документ, подтверждающий факт и условия покупки указанного товара.

Потребитель не вправе отказаться от товара надлежащего качества, имеющего индивидуально-определенные свойства, если указанный товар может быть использован исключительно приобретающим его Потребителем.

Продавец возвращает Потребителю денежную сумму, уплаченную по договору, не позднее чем через десять дней со дня предъявления Потребителем соответствующего требования.

Порядок возврата товара ненадлежащего качества установлен положениями, предусмотренными статьями ст. 18 – 24 Закона о Защите прав потребителей.

Ограничения по возврату товара

Мы не принимаем на возврат товары, имеющие индивидуально-определенные свойства, если указанный товар может быть использован исключительно потребителем, который купил его. Например, товары под заказ, колерованная краска, строительные и отделочные материала отпускаемые на метраж, уцененный товар, а также товар, проданный как некондиционный.

Также на некоторые товары действуют ограничения при возврате:

ЛКМ (кроме колер паст), кабельная продукция (провода, шнуры, кабели), строительные и отделочные материалы (линолеум, пленка, ковровые покрытия и т.д) и другие товары, отпускаемые на метраж (в том числе и вагонка) подлежат возврату — кратно упаковке (бухта, рулон, пачка).
Сухие сыпучие смеси подлежат возврату только при условии сохранения потребительских качеств – например, отсутствие окаменелости и т. д.
Теплый пол подлежит возврату при условии целостности внутренней упаковки.
При возврате ГКЛ, ГВЛ, Изоплата и СМЛ (а также материалов, подъем которых мы не осуществляем) приём материалов водителем осуществляется внизу (у автомашины), спуск бригадой подъёма не осуществляется. Исключение составляют ошибки специалиста компании.
Товар, имеющий срок годности, принимается на возврат, если до конца срока реализации осталось не менее одного месяца.
Мебель бытовая (мебельные гарнитуры и комплекты).
Технически сложные товары бытового назначения, на которые установлены гарантийные сроки (станки металлорежущие и деревообрабатывающие бытовые;электробытовые машины и приборы
Заказной товар обмену и возврату не подлежит.

Возврат переведенных средств, производится на Ваш банковский счет в течение 5—30 рабочих дней (срок зависит от Банка, который выдал Вашу банковскую карту).

Теплоизоляция Izovol Ст-75 1000х600х80 мм 6 плит в упаковке, цена

Бренд – Izovol

Вес брутто – 21,6 кг

Виды работ – Для вентфасадов; Для пола; Для крыши; Для стен; Для мансарды; Для вентиляции; Для перегородок

Влагостойкость – Да

Группа горючести – НГ

Длина – 1000 мм

Звукоизоляция – Да

Количество в упаковке (м2) – 3,6 м2

Количество в упаковке (м3) – 0,288 м3

Количество в упаковке (штук) – 6 шт

Коэффициент водопоглощения – не более 1 % по объему

Коэффициент паропроницаемости – 0,3 мг/м*ч*Па

Коэффициент теплопроводности – 0,034 Вт/(м*К)

Материал – Каменная вата

Материал основания – Газобетон; Бетон; Кирпич; Пеноблок; Дерево

Плотность – 75 кг/м3

Повышенная огнестойкость – Да

Прочность на сжатие – ≥10 кПа

Серия – Ст-75

Тип объекта – Для квартиры; Для каркасного дома; Для дома

Тип применения – Для внутреннего применения; Для наружного применения

Толщина – 80 мм

Форма выпуска – Плиты

Ширина – 600 мм

Ω Сравнить утеплитель IZOVOL Ст 75 с аналогами других производителей

Сравнительные характеристики утеплителя из базальтового волокна IZOVOL Ст 75 с аналогами других производителей.

Назначение: Тепло-, звуко- и пожароизоляция в многослойных стенках, полностью или частично выполненных из мелко-штучных материалов; в конструкциях вентилируемых фасадов с применением ветро-, гидрозащиты; утепление скатных кровель; мансардных помещений; внутренних перегородок; утепление полов. Тепловая изоляция вентиляционных и отопительных систем; в качестве фильтрующих элементов газоочисток. Изоляция промышленного оборудования.

Несомненно самым важным параметром, на основании которого сопоставляют утеплители, является плотность. Приемлемлемое для сравнения отклонение лежит в пределах плюс/минус 10 кг/м3.

Характе- ристики	IZOVOL Ст 75	ТЕРМОСТЕНА+ ПП-70	Технониколь ТЕХНОФАС Л
Плотность (кг/м3)	75	70	80
Группа горю- чести (ГОСТ 30244)	НГ	НГ	НГ
Тепло- провод- ность в сухом состоянии, не более (%)	λ = 0.034	λ10 = 0.035 λ25 = 0.038 λА = 0.042 λБ = 0.045	λ10 = 0.037 λ25 = 0.041 λА = 0.042 λБ = 0.044
Сжима- емость, не более (%)		10%
Водопог- лощение по объему, не более (%)	1	1.5	1
Паро- прони- цаемость (мг/ (м*чПа)	μ = 0.3	μ = 0.3

Как следует из таблицы технические параметры приблизительно близкие.

Из чего же складывается цена ?

Все базальтовые утеплители производятся из совершенно похожего материала. Технологии производства и оборудование также аналогичные. Значит, расходы на эти состовляющие приблизительно одинаковые.

Разница в цене зависит от транспортных расходов, определяемых удаленностью изготовителя от рынка сбыта, и известности имени производителя. Безусловно, какую изоляцию использовать решать Вам!

Плита Изовол Ст-75 (1000×600х100) 3,0м2, 0,300м3 (5)

Описание

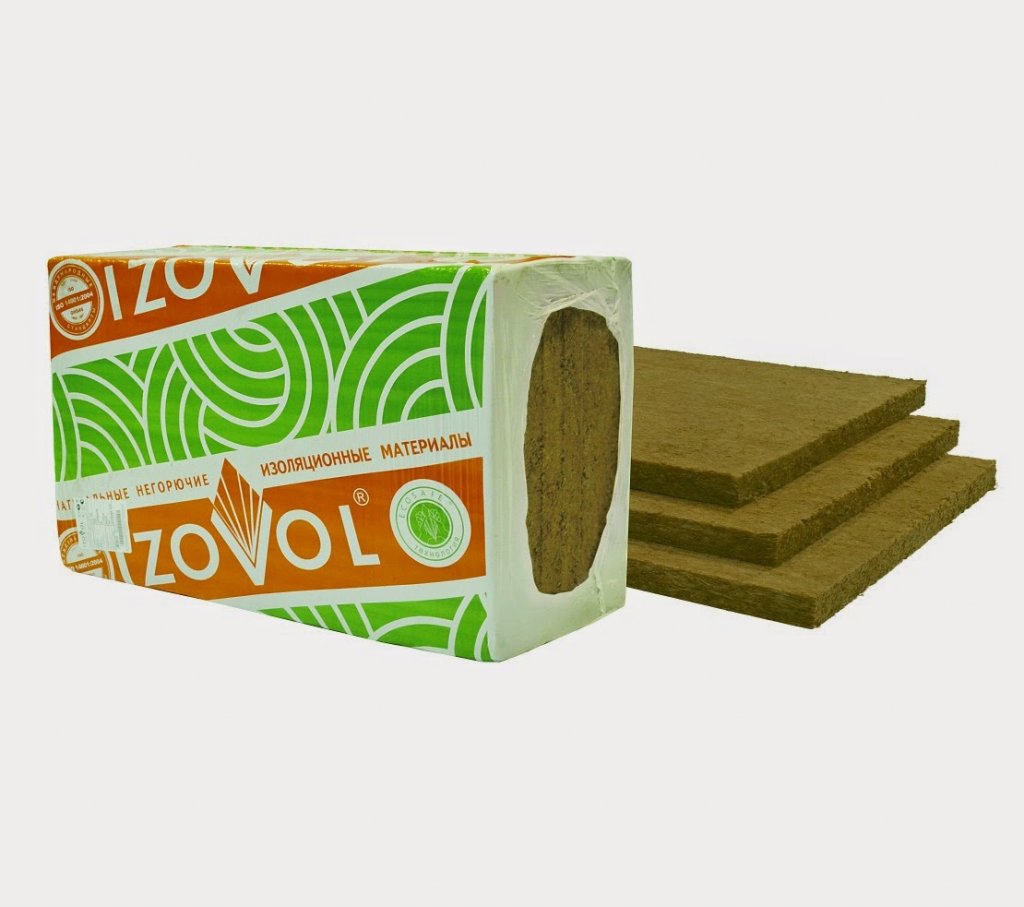

IZOVOL – это жесткая минераловатная плита, произведенная на основе горных базальтовых пород. Материал относится к классу негорючих, отличается износостойкостью, особое строение позволяет противостоять проникновению внутрь влаги и различных микрочастиц. Материал прост в монтаже и со временем не образовывает зазоров и пустот.

Характеристики

Теплопроводность, Вт/мК	35
Влажность по массе	не более 0,5%
Водопоглащение при полном погружении по объему	не более 1%
Содержание органических веществ по массе	не более 3,5%
Плотность, кг/м3	75
Размер, мм	1000×600х100
Бренд	Изовол
Паропроницаемость, мг/мКПа	не менее 0,3 мг/мчПа
Прочность на отрыв слоев, кПа	не менее 8 Кпа
Прочность на сжатие при 10% деформации, кПа	не менее 30 Кпа

У этого товара пока нет отзывов.

Поделитесь своим мнением об этом товаре, и многие будут вам благодарны.

Написать отзыв

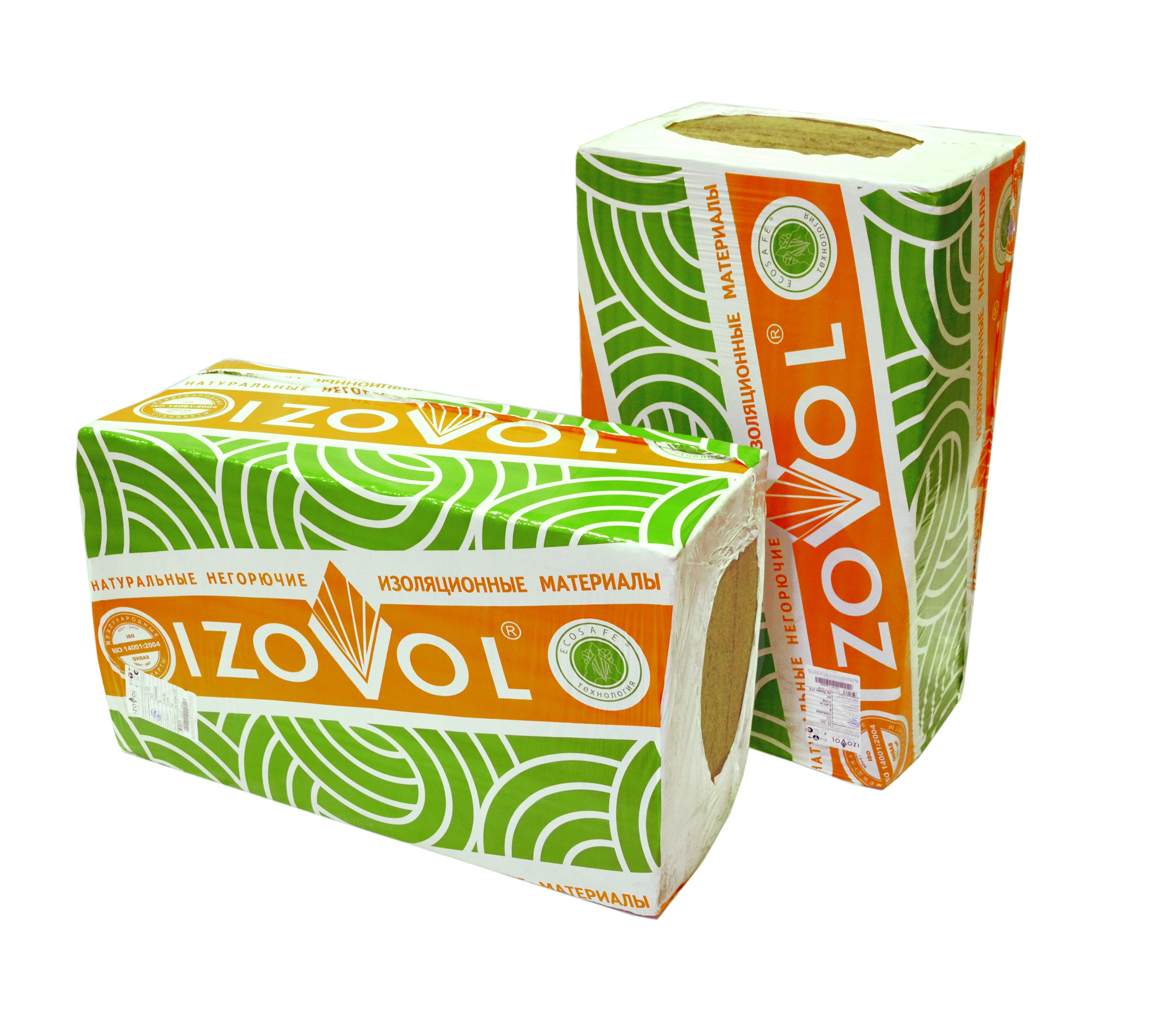

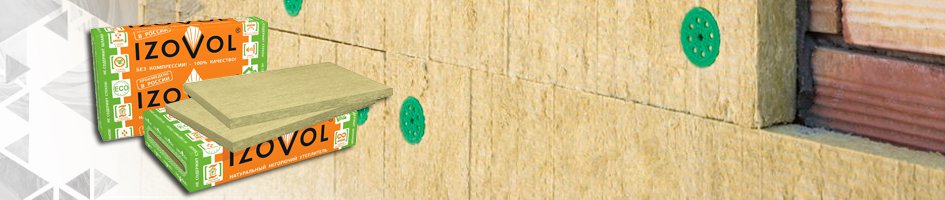

ТЕПЛОИЗОЛЯЦИЯ ИЗОВОЛ НА ОСНОВЕ БАЗАЛЬТОВОГО ВОЛОКНА

Утеплитель Изовол (IZOVOL) производится на «Белгородском комбинате теплоизоляционных материалов» («БКТМ») – новом заводе со 100% российского капитала. Комбинат был построен и введен в эксплуатацию в 2005 году. Тщательный анализ применения теплоизоляционных материалов на мировом строительном рынке, использование новейших научных разработок в сфере производства утеплителей позволили создать и ввести в эксплуатацию уникальную технологию производства высококачественных минераловатных утеплителей, которая, на сегодняшний день, не имеет аналогов в России.

Теплоизоляция под торговой маркой IZOVOL представляет собой новое поколение природных негорючих базальтовых утеплителей. Технология производства минеральной ваты IZOVOL высокоэффективна и не представляет угрозы для человека и окружающей среды. Данная технология предусматривает использование уникального плавильного устройства, которое позволяет получить расплав высочайшего качества, благодаря чему утеплитель IZOVOL обладает одними из самых лучших физико-механических показателей.

При изготовлении утеплителя IZOVOL, Белгородский комбинат применяет собственное ноу-хау, которое позволяет исключить доменные шлаки и кокс из производства, поэтому получаемый минераловатный базальтовый утеплитель полностью безопасен для человека, не представляет угрозы для окружающей среды и принципиально превосходит большинство предлагаемых на рынке теплоизоляционных материалов.

ОСНОВНЫЕ ПРЕИМУЩЕСТВА УТЕПЛИТЕЛЯ ИЗОВОЛ

Низкая теплопроводность
Специфика производства теплоизоляционных материалов Izovol позволяет получать изделия с более тонким средним диаметром базальтовых волокон, что значительно улучшает теплоизолирующие характеристики утеплителя.

Гидрофобность.
Благодаря специальным влагоотталкивающим добавкам, уровень влагопоглощения для минеральной ваты Izovol составляет менее 1% по объему. Этот показатель гарантирует постоянство заявленных характеристик по теплопроводности материалов и повышает долговечность, как утеплителя, так и изолируемой конструкции.

Высокая паропроницаемость
Благодаря коэффициенту паропроницаемости близкому к 1, имеющаяся избыточная влага способна беспрепятственно мигрировать сквозь толщу утеплителя Izovol и испаряться с поверхности, сохраняя несущие конструкции в стабильно сухом состоянии.
Огнестойкость
Благодаря основе – базальтовому волокну, вся теплоизоляция Izovol без декоративных покрытий относится к классу негорючих материалов, а в отдельных конструкциях служит в качестве огнезащитного слоя, обеспечивая конструкцию требуемыми пределами по огнестойкости.
Звукоизоляция
Благодаря волокнистой структуре, изоляция Izovol хорошо препятствует распространению звуковых волн, обеспечивая комфортное пребывание в помещениях.

МАРКА		СВОЙСТВА, ПРИМЕНЕНИЕ
Минераловатные теплоизоляционные плиты
	IZOBEL, ИЗОБЕЛ	Облегченные минераловатные теплоизоляционные плиты для применения вненагружаемых строительных конструкциях таких как: скатные кровли со стропильной системой, наружные и внутренние стены с устройством по каркасной технологии, полы, где изоляция укладывается между лагами. Плиты марки IZOBEL являются экономной альтернативой плитам марки Изовол Л 35
	IZOVOL Л 35	Легкие минераловатные теплоизоляционные плиты для применения вненагружаемых строительных конструкциях, таких как: скатные кровли со стропильной системой, наружные и внутренние стены с устройством по каркасной технологии, полы, где изоляция укладывается между лагами. Плотность – 35 кг/м3 обеспечивает надежную фиксацию материала между несущими элементами каркаса и исключают его усадку в процессе эксплуатации. Плиты марки Изовол Л 35 также применяются в теплоизоляционных системах навесных, вентилируемых фасадов, в качестве нижнего слоя при двуслойной схеме применения изоляции.
	IZOVOL СТ 50 IZOVOL СТ 75 IZOVOL СТ 90	Минераловатные теплоизоляционные плиты средней плотности марок Изовол СТ 50 и СТ 75 предназначены для применения в ненагружаемых строительных конструкциях таких как: скатные кровли со стропильной системой, наружные и внутренние стены с устройством по каркасной технологии, полы, где изоляция укладывается между лагами. Плотности – 50 и 75 кг/м3 исключают усадку в процессе эксплуатации и обеспечивают высокие звукоизоляционные характеристики. Плиты марок Изовол СТ 50, СТ 75 и СТ 90 также применяются в теплоизоляционных системах навесных,вентилируемых фасадов. Плиты Изовол СТ 50 и СТ 75 применяют в качестве нижнего слоя при двуслойной схеме применения изоляции, а плиты марки Изовол СТ 90 используются в качестве верхнего слоя при двуслойной схеме применения изоляции либо в качестве единого слоя при однослойной схеме применения
	IZOVOL В 50 IZOVOL В 75 IZOVOL В 90	Минераловатные теплоизоляционные плиты средней плотности марок Изовол В 50, В 75 и В 90 обладают всеми свойствами плит марки Изовол СТ, однако, плиты марки В покрыты стеклохолстом с одной стороны. Назначение покрытия – предотвращение возможного выветривания минеральных волокон в процессе эксплуатации. Одной из областей применения материалов марки В является производство вентиляционного оборудования
	IZOVOL Ф 100	Минераловатные теплоизоляционные плиты Изовол Ф 100 предназначенны для использования в теплоизоляционных фасадных системах с применением толстых штукатурных слоев и металлической несущей сетки.
	IZOVOL Ф 138 IZOVOL Ф 150	Минераловатные теплоизоляционные плиты Изовол Ф 138 и Ф 150 предназначены для использования в тонкослойных штукатурных фасадных системах с применением стекловолоконной армирующей сетки. Прочность на отрыв слоев составляет 15 кПа.
	IZOVOL К 100 IZOVOL К 120	Минераловатные теплоизоляционные плиты, предназначенные для изоляции полов с применением цементно-песчаных стяжек, в качестве тепло- и звукоизоляции . Прочность на сжатие для плит марок Изовол П 100 и П 175 составляют 25 и 70 кПа соответственно.
	IZOVOL КВ 150	Минераловатные теплоизоляционные плиты, предназначенные для изоляции плоских кровель по различным основаниям, например, профилированный металлический лист или ж/б плиты и перекрытия. Плиты Изовол К 100 и К 120 используются в качестве нижнего слоя при двуслойной схеме применения изоляционного материала. Верхним слоем в таких схемах служат кровельные плиты высокой плотности. Прочность на сжатие для плит марок Изовол К 100 и К 120 составляют 30 и 35 кПа соответственно.
	IZOVOL КВ 175 IZOVOL КВ 200	Минераловатные теплоизоляционные плиты повышенной жесткости, предназначенные для изоляции плоских кровель по различным основаниям, например, профилированный металлический лист или ж/б плиты и перекрытия. Плиты Изовол КВ 175 и КВ 200 используются в качестве верхнего слоя при двуслойной схеме применения изоляционного материала. Нижним слоем в таких схемах служат кровельные плиты марок К-100 либо К120. Прочность на сжатие для плит марок Изовол КВ 175 и КВ 200 составляют 70 и 80 кПа соответственно.
Теплоизоляционные маты
	IZOVOL КВ MAT	Теплоизоляционные маты производятся на основе базальта. Предназначены для теплоизоляции трубопроводов воздуховодов, газоходов, котельных, теплообменников и др. технологического оборудования Температура применения от –180 до +570С Толщина базальтого мата варьируется от 40 до 100 мм, ширина составляет 1000 мм
Теплоизоляционные цилиндры
	ТЕПЛОИЗОЛЯЦИОННЫЕ ЦИЛИНДРЫ IZOVOL (МАРКА Ц)	Теплоизоляционные секции для трубопроводов без покрытия.Применяется в качестве теплоизоляции трубопроводов и воздуховодов.
	ТЕПЛОИЗОЛЯЦИОННЫЕ ЦИЛИНДРЫ IZOVOL (МАРКА ЦФ)	Теплоизоляционные секции для трубопроводов с покрытием из алюминиевой фольги. Предназначены для изоляции трубопроводов, воздухоотводов, теплопроводов и т.д.
	ТЕПЛОИЗОЛЯЦИОННЫЕ ЦИЛИНДРЫ IZOVOL (МАРКА ПЦ, ПЦФ)	Полуцилиндры ПЦ и ПЦФ производятся из каменной ваты высокого качества. Применение полуцилиндров – теплоизоляция трубопроводов, воздухоотводов, теплопроводов, трубы стандартных размеров.
Сегменты
	СЕГМЕНТЫ IZOVOL (МАРКА СЦ, СЦФ)	Теплоизоляционные сегменты используются в качестве изоляции трубопроводов и воздухоотводов, очень просты в монтаже.

Уважаемые клиенты!

Являясь официальным представителем компании Изовол, мы обеспечиваем своим партнерам своевременные поставки с завода плюс специальные объектные скидки напрямую, без посредников!

Кроме того, приобретая изоляцию Изовол в нашей компании, Вы получаете следующие неоспоримые преимущества:

Вы сотрудничаете с надежным и опытным поставщиком, работающим на рынке с 1995года.

Мы готовы помочь в проектировании и расчете, в том числе нестандартных узлов применения, осущкствить монтаж.

Оперативная отгрузка / доставка (средний срок поставки по Москве и области – 1 сутки, по регионам – 2 – 4 дня).
