Саморегулирующий греющий кабель для водопровода. Выбор кабеля и подключение

С проблемой промерзания водопроводных труб сталкивался едва ли не каждый владелец частного дома или участка. Не всегда есть возможность проложить систему подачи воды ниже уровня промерзания почвы, да и у заморозки труб могут быть совсем другие причины: слишком холодная для данного региона зима, допущенные ошибки в монтаже. Решить этот вопрос можно при помощи установки греющего кабеля для водопровода: с этой процедурой без особых трудностей справится даже начинающий электрик.

Установка греющего кабеля — это эффективное решение проблемы замерзания водопровода в зимнее время

Как работает греющий кабель для водопровода?

Степень необходимости прокладки кабеля подогрева водопровода желательно предусматривать заранее. Не стоит устраивать уже смонтированной водопроводной системе «проверку на прочность»: дожидаться первых сильных морозов, и только после этого принимать решение об обогреве трубы. Своевременная процедура утепления сэкономит и денежные, и временные ресурсы.

Принцип работы кабеля для подогрева водопровода прост: саморегулирующийся провод укладывается в участке трубопровода или по всей его длине, затем подключается к электрической сети. Вследствие этого и происходит обогрев нужной площади. Способов монтажа существует всего два – шнур может крепиться снаружи или изнутри трубы.

Подключение электропровода к сети стоит производить тогда, когда температура воздуха в регионе приближается к 0 градусов. Нет необходимости ждать заморозков: если вода в системе застынет, для её размораживания потребуется некоторое время. Всё это время напор в трубопроводе будет понижен, что нежелательно. А полностью замороженный водопровод без утепления не только некомфортен с бытовой точки зрения, но и вполне может привести к аварийной ситуации. Трубы деформируются под действием льда, их стенки подвергаются разрыву. Это может произойти и со стальными, и с новомодными пластиковыми изделиями.

Трубы с подогревом для наружного водопровода находятся под защитой на протяжении всего года.

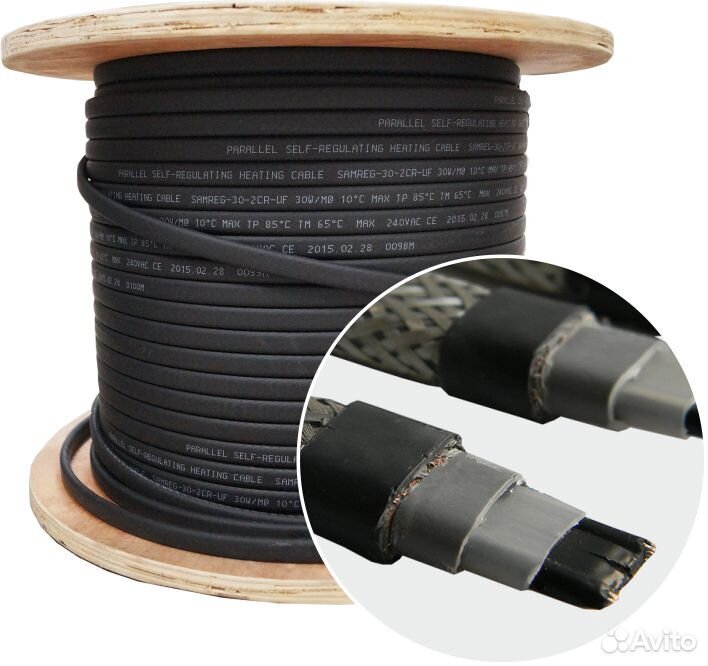

Любой обогревающий шнур представляет собой электропровод с определенным показателем электрического сопротивления. Изделия для обогрева труб имеют несколько или одну нагревательную жилу, покрытую защитным изоляционным слоем.

Греющий кабель состоит из одной или нескольких жил, покрытых изоляционным слоем

Важно! Степень изоляции определяет качество кабеля греющего саморегулирующегося для водопровода, ведь системе придется работать в достаточно сложных условиях при постоянном электрическом напряжении от сети.

Выбор саморегулирующего греющего кабель для водопровода

В продаже существует масса готовых изделий для обогрева труб, имеющих различные технические характеристики. Выбор нагревающего кабеля для водопровода будет зависеть от показателей, касающихся самой системы:

  • диаметр используемой водопроводной трубы;
  • материал, из которого изготовлена труба;
  • толщина слоя теплоизоляции;
  • примерный расчет теплопотерь.

Данные параметры будут влиять на мощность обогревающего кабеля для водопровода и наличие в нем дополнительных элементов. При покупке готового подогревающего кабеля для водопровода необходимо обращать внимание на следующие характеристики:

  1. Мощность.
  2. Наличие или отсутствие термостата.
  3. Номинальное напряжение.
  4. Длина самонагревающегося кабеля для водопровода в бухте.
  5. Показатель максимальной рабочей температуры (оптимальный — 65 градусов).

Монтаж греющего кабеля для водопровода: метод утепления снаружи

Перед началом монтажных работ необходимо внимательно проверить целостность изоляции на протяжении всей длины самогреющего кабеля для водопровода. Если были обнаружены трещины, заломы и другие нарушения изоляционного слоя, установка подогрева не допускается.

Кабель, произведенный в промышленных условиях, не нуждается в сборке, его нужно просто закрепить на трубопроводе

Важно! Наиболее серьезным мероприятием в процессе подготовки шнура к монтажу является коммутация нагревательной части электропровода с «холодным» проводом.

Иногда коммутация предусматривается производителем, но, если к установке готовится самодельный электрический провод, производить ее придется своими руками. Каждая модель кабеля для нагрева водопроводных труб предусматривает специфический тип соединения, который рассматривается в прилагающейся при покупке инструкции. Основная задача данной операции – создание эффективного электрического контакта, который также будет надежно заизолирован.

Основополагающие принципы монтажа кабеля для обогрева водопроводных труб снаружи:

  1. Стандартное расположение провода – в одну линию вдоль всей длины трубы. Причем к местоположению нагревательного элемента будут ставиться определенные требования. Например, на верхней стороне трубы провод находиться не может. Связано это с предохранением провода от возможного механического повреждения от падения различных предметов сверху или продавливания почвы. Также учитывается то, что замерзание жидкости обычно начинается с нижней части трубы, поэтому этот участок и требует максимального обогрева.
  2. Количество проводов для утепления труб может варьироваться в зависимости от индивидуальных требований. Если один наружный электропровод не дает достаточной мощности обогрева, возможен запуск нескольких нагревательных трасс. Их количество может доходить до 4.
  3. Есть и другой метод эффективного обогрева системы труб одним проводом. Шнур может проходить не по прямой линии, а укладываться на поверхность трубы по спирали. Иными словами, нагревательный кабель для водопровода просто обвивает трубопровод с соблюдением определенного шага. Этот вариант экономичен, но не всегда есть возможность воплотить его в жизнь. Если в канаве недостаточно места для того, чтобы пропустить всю бухту кабеля для обогрева труб, необходимо оставить припуски-петли для последующего оборачивания.
  4. На поверхности полимерных труб подогревающий провод фиксируется с помощью алюминиевого скотча. Этот материал позволяет создать надежное крепление, а также способствует максимальной теплопередаче от нагревательной трассы к трубопроводу. Провод необходимо закрепить по всей длине, а на наиболее проблемных может использовать алюминиевая фольга для лучшей передачи тепла.
  5. Если речь идет об установке теплого кабеля для металлического водопровода, фиксация производится кольцевым способом при помощи термостойкой клейкой ленты или пластикового кабельного бандажа. Шаг между местами прикрепления будет составлять не более 300 мм.
  6. Специфические условия имеет установка кабеля для утепления водопроводных труб на поворотах системы. Провод должен располагаться как можно ближе к радиусу внешнего отвода. В местах соединения трубопровода с металлическими крепежными элементами проводится дополнительная петля провода возле крепления. Припуски шнура оставляются также в местах расположения массивных фасонных элементов трубопровода: задвижек, фланцев или кранов.

Кабель, оснащенный термодатчиком, позволит контролировать расход электроэнергии

Полезный совет! Саморегулирующийся кабель ассоциируется у потребителей с более экономичным решением, так как расходы электроэнергии в теории находятся под контролем.

Но, как показывает практика, саморегулирующийся нагревательный кабель для утепления водопровода нередко работает в одном и том же режиме независимо от температуры воздуха. Поэтому для полной уверенности в отсутствии лишних энергозатрат рекомендуется установить специальный термодатчик.

Правильное расположение термодатчика влияет на степень контроля затрат. Датчик температур не может располагаться вблизи кабеля для обогрева водопроводных труб, иначе его показатели будут некорректными. Обычно датчик располагают на самом холодном месте водопровода, а именно – ближе к верхней части трубы.

Установка обогрева водопроводных труб кабелем изнутри

Провод, расположенный внутри водопровода, более эффективен в действии, но его монтаж всегда сопровождается определенными трудностями. Этот метод предпочитают тогда, когда установка наружного кабеля для обогрева водопроводной трубы невозможна из-за прохождения системы через бетонные кольца или перекрытия.

Установка внутреннего кабеля для обогрева водопроводной трубы производится с помощью конструкции, предназначенной именно для утепления труб изнутри. У этого изделия более прочная изоляция, а в комплект к нему входят резьбовые втулки и шайбы с конусными или цилиндрическими уплотнителями.

Монтаж обогревающего кабеля для водопровода внутри трубы производится следующим образом:

  1. Все дополнительные приборы надеваются на внутренний шнур в соответствующей последовательности, и только после этого осуществляется коммутация нагревательного элемента с «холодным» проводом.
  2. В участке входа провода в полость трубы устанавливается тройник. В тройник вкручивается уплотняющая втулка.
  3. Греющий кабель для водопровода располагается внутри трубы на необходимую длину. Внутренний электропровод способен обогреть только прямые участки трубопровода, исключение – незначительные изгибы конструкции, в которых наличие провода не будет препятствовать прохождению жидкости. Проводка нагревательного кабеля для водопровода внутри трубы в месте расположения вентилей, кранов или задвижек запрещена: резьбовое соединение может повредить целостность слоя изоляции.
  4. После введения кабеля для обогрева водопроводной трубы сальниковый узел подвергается скручиванию и обжатию. Это необходимо для исключения возможности разгерметизации внутри водопроводной системы.

Перед тем, как принять решение о проводке электропровода внутри водопровода, необходимо убедиться в том, что материал изготовления провода соответствует санитарным нормам для питьевой воды. Обогрев водопровода изнутри кабелем возможен только при условии диаметра конструкции, превышающем 20 мм. В противном случае напор внутри системы будет ниже оптимального.

Греющий кабель также может располагаться и внутри трубы, но для такой установки понадобится шнур с влагостойкой изоляцией

Можно ли сделать греющий кабель для водопровода своими руками?

В том случае, если стоимость провода для обогрева водопроводных труб не приемлема для вашего бюджета, аналог покупного кабеля можно сделать своими руками. Для удачного результата необходимо иметь хотя бы поверхностный опыт работы с электрическим оборудованием.

Самый проверенный способ – создание самодельного греющего кабеля для водопровода из силового телефонного кабеля. Данный провод использовался для оптимизации полевой связи, он имеет маркировку П-274М. Именно эту модель применяют из-за наличия требуемой степени изоляции и достаточной жесткости. Телефонный жгут может использоваться даже как внутренний подогревающий провод. Правда, саморегулирующий  шнур сделать таким способом не получится.

Важно! Данный метод обогрева водопроводных труб кабелем своими руками предполагает оптимальную герметизацию входа провода в трубу. Герметичный заход можно организовать с помощью фланца от гибкой трубы для подвода. Можно также залить штуцер с проведенным проводом эпоксидной смолой, после чего затянуть соединение гайкой.

Если планируется обогрев водопровода не внутри трубы, а снаружи, то телефонный кабель расплетать не требуется. Соединять его следует в противоположной стороне участка, требующем утепления. Крепление на внутренней части трубопроводной конструкции осуществляется с помощью алюминиевой фольги и скотча. Трубопровод дополнительно утепляется термоизоляцией. Таким способом можно создать условия для подогрева не только водопровода, но и канализации. Однако, следует помнить, что сила тока не может достигать более 9А.

Наличие греющих кабелей для водопровода – неоспоримое преимущество, особенно для систем, пролегающих в холодных регионах. Однако, такой метод утепления и не является необходимостью. Если есть возможность обойтись без нагревательных кабелей для водопровода, то лучше поступить именно таким образом. Копка траншеи на достаточную глубину и хорошая термоизоляция должны решить проблему замерзания и без сложных манипуляций с электрическими проводами.

Греющий кабель внутри трубы (саморегулирующийся, внутренний)

Технические характеристики греющего кабеля для внутреннего обогрева труб

Свойство Значение
Мощность 10-33 Вт/м при 10C
Материал Полиолефин/Тефлон
Питание 230 В (50Гц)
Максимальная температура кабеля 65C-80C
Максимальная температура окружающей среды (для выключенного кабеля) 85C-100C
Минимальный диаметр изгиба 2,5 см (внутренний)
Токоведущие провода 1,1 мм2, 16 скрученных жил
Экран 20 AWG, медный, 24×0,3 мм, сечение 1,7 мм2
Сопротивление оплетки 18,2 Ом/м

Бесшовный изолированный кабель для обогрева трубы изнутри – безопасное средство даже для водопроводов с питьевой водой, при этом вы сможете приобрести его по невысокой цене, обратившись в наш интернет-магазин в Москве. Такие системы автоматически включаются, как только температура окружающей среды приближается к нулю. Это не только сохранит трубы от промерзания: на них не будет конденсата.

Кабель для внутреннего обогрева труб – стоимость в нашем каталоге оптом

Заказав товар по нашему прайс-листу, вы сможете купить нужную продукцию недорого: в период скидок стоимость саморегулирующегося кабеля обогрева труб внутри будет еще доступнее. Изучите наши условия для оптовых и розничных покупателей.

Такой провод стоит дороже, чем резистивный, однако его преимущества неоспоримы. Он не боится перехлестов, которые могут повредить изоляции резистивного нагревающегося провода, и вы сможете делать его короче, если это нужно.

При оптовой продаже расценки на нашем сайте будут еще доступнее, к тому же вы оцените выгодную систему доставки заказов кабеля для монтажа внутрь трубы для обогрева. Наша продукция сертифицирована, вы гарантированно получите самый качественный товар для своего проекта водопровода в любом типе сооружения.

Эффективный обогрев труб саморегулирующимся греющим кабелем внутри – более надежный вариант, чем простая теплоизоляция. Эта система просто включается в розетку, и вы будете уверены, что внешние участки водопровода не пострадают от мороза. При этом не будет перерасхода электроэнергии в теплые дни.

Как выбрать греющий кабель для обогрева трубы

Системы обогрева труб кабелем. Как выбрать провод для обогрева трубы. Какой мощности потребуется термокабель для обогрева воды в трубе. Подбор саморегулирующегося кабеля для подогрева водопровода.

Купить кабель для подогрева трубы

Для предотвращения замерзания водопровода или канализации в зимний период используются специальные греющие кабели. Для обогрева труб оптимально применение саморегулирующихся греющих кабелей, так как их можно устанавливать на трубы из любого материала (металл, металлопласт, полипропилен, PE, PEX) не боясь того, что кабель перегреет трубу или перегорит. Это возможно благодаря свойству саморегулирующихся кабелей менять выделяемую мощность на каждом отдельном своем участке в зависимости от температуры на поверхности кабеля. Т.е. чем сильнее кабель нагревает трубу, тем меньше он начинает греться и остывает. Причем происходит это не по всей длине кабеля, а только на перегретом участке. Благодаря этой особенности такой кабель не боится самопересечений, перехлестов, прост в монтаже.

Монтаж кабеля для обогрева трубы возможен

  1. Снаружи трубы
  2. Внутри трубы (при установке греющего кабеля в трубу с питьевой водой выбирайте кабель, предназначенный для питьевой воды)



Выбор кабеля для защиты трубопровода от замерзания зависит от следующих факторов:

  • диаметра трубы
  • материала трубы
  • толщины теплоизоляции
  • минимальной температуры окружающей среды

По таблице определяются теплопотери трубы в зависимости от внешних условий. Для определения теплопотерь трубы или водопровда вы должны:

  1. Выбрать диаметр трубы
  2. Выбрать толщину теплоизоляции
  3. Выбрать разность внутренней (температуры продукта в трубе) и наружной (температуры окружающей среды) температур
  4. На пересечении этих значений в таблице найти теплопотери трубы  на 1 погонный метр при заданных параметрах
  5. В соответствии с теплопотерями трубы выбрать нагревательный кабель необходимой длины и мощности.

Пример расчета теплопотерь трубы

Исходные условия:

  • труба диаметром: 3/4 дюйма
  • толщина теплоизоляции: 20 мм
  • температура воды в трубе: +5ºС
  • минимально возможная температура окружающей среды: – 35 ºС

Разность внтуренней и наружней температур получаем равной 40ºС. По исходным данным находим в таблице теплопотери нашей трубы. Они составят 8,9 Вт/м. Таким образом, для компенсации теплопотерь нашей трубы понадобится кабель мощостью не менее 9 Вт/м (например Raychem FrostGuard) и длинной, равной длине обогреваемого участка. Если подобрать кабель необходимой мощности невозможно, нагревательный кабель спиралью наматывается на трубу. Для защиты от замерзания трубы диаметром 50 мм при тех же условиях понадобится кабель 17,3 Вт/м (например Комплект для подогрева труб AURA FS)

Толщина теплоизоляции
трубы, мм

Разность температур
на улице и в трубе, º С

Диаметр трубы, дюйм / мм















½ /

¾ /

1 /

1,25 /

1. 5 /

2 /

3 /

13

19

25

32

38

51

76



Теплопотери трубы, Вт

10

20

5,3

7,0

8,7

10,3

11,9

15,1

21,6



30

8,0

10,5

13,0

15,4

17,9

22,7

32,4



40

10,6

14,0

17,3

20,6

23,8

30,3

43,1



50

13,3

17,5

21,6

25,7

29,8

37,9

53,9



60

15,9

21,0

26,0

30,9

35,7

45,4

64,7

20

20

3,5

4,4

5,3

6,2

7,0

8,7

11,9



30

5,3

6,7

8,0

9,2

10,5

13,0

17,9



40

7,1

8,9

10,6

12,3

14,0

17,3

23,8



50

8,8

11,1

13,3

15,4

17,5

21,6

29,8



60

10,6

13,3

15,9

18,5

21,0

26,0

35,7

30

20

2,9

3,5

4,1

4,7

5,3

6,4

8,7



30

4,3

5,3

6,2

7,1

8,0

9,7

13,0



40

5,8

7,1

8,3

9,5

10,6

12,9

17,3



50

7,2

8,8

10,4

11,8

13,3

16,1

21,6



60

8,6

10,6

12,4

14,2

15,9

19,3

26,0

40

20

2,5

3,0

3,5

4,0

4,4

5,3

7,0



30

3,8

4,6

5,3

6,0

6,7

8,0

10,5



40

5,1

6,1

7,1

8,0

8,9

10,6

14,0



50

6,3

7,6

8,8

10,0

11,1

13,3

17,5



60

7,6

9,1

10,6

12,0

13,3

15,9

21,0

50

20

2,3

2,7

3,1

3,5

3,9

4,6

6,0



30

3,5

4,1

4,7

5,3

5,9

6,9

9,0



40

4,6

5,5

6,3

7,1

7,8

9,2

12,0



50

5,8

6,9

7,9

8,8

9,8

11,5

15,0



60

6,9

8,2

9,4

10,6

11,7

13,9

18,0

100

20

1,8

2,1

2,3

2,5

2,7

3,1

3,9



30

2,7

3,1

3,5

3,8

4,1

4,7

5,9



40

3,6

4,1

4,6

5,1

5,5

6,3

7,8



50

4,5

5,1

5,8

6,3

6,9

7,9

9,8



60

5,4

6,2

6,9

7,6

8,2

9,4

11,7



Полезные статьи



Обогрев водопроводных труб греющим кабелем

Одной из проблем загородных домов является промерзание водопровода с наступлением холодов. Замерзание воды в трубах может происходить по нескольким причинам – слишком низкие температуры в течение продолжительного времени или неправильно выполненный монтаж системы водоснабжения. Основной способ решить данную проблему – выполнить обогрев водопроводных труб греющим кабелем, что по силам любому начинающему электрику. В этой статье мы расскажем, как выполнить монтаж греющего кабеля для водопроводных труб своими руками. Для наглядности Вам будут предоставлены схемы укладки, инструкции и наглядные фото.

Как работает система кабельного обогрева?

Для начала необходимо понять, как происходит обогрев труб при помощи электричества. Саморегулирующийся или резистивный греющий кабель прокладывается в месте промерзания трубы и подключается к электросети и как следствие происходит нагрев кабеля и прогрев трубы. Монтаж греющего проводника для водопровода может быть выполнен как внутри трубы, так и снаружи. Каждый из этих вариантов обладает своими преимуществами и недостатками, о них мы поговорим ниже.

Важно знать, что в системах обогрева водопроводных труб применяется двухжильный проводник. Так как двухжильный проводник не надо закольцовывать, что бывает очень затруднительно в стеснённых условиях. Лучшим вариантом является прокладка саморегулирующегося греющего кабеля, работающего без термостата.

Способ монтажа греющего проводника
Давайте рассмотрим способы наружного и внутреннего монтажа греющего кабеля и поговорим о дополнительной теплоизоляцией всей системы.
Внешний монтаж по трубе
Внешний монтаж по трубе выполняется двумя способами вдоль трубы и по спирали вокруг. Рассмотрим более подробно каждый из способов.
Вдоль трубы
С технической точки зрения проще всего выполняется монтаж греющего кабеля вдоль трубы в одну линию. Но в этом случае проводник должен быть обязательно закреплен под трубой, что позволит более быстро прогревать водопроводную трубу снизу доверху.
Если вы прокладываете несколько греющих кабельных линий вдоль трубы, это следует выполнять как показано на схеме ниже:

Для крепления греющего кабеля лучше всего использовать алюминиевый скотч, который не только надёжно закрепит проводник, но и повысит теплоотдачу. Можно использовать для крепежа греющего кабеля клейкую ленту, оборачивая ей трубопровод по следующей схеме:

Выполняя прокладку, особое внимание следует уделить монтажу кабеля на углах. Чтобы радиус изгиба кабеля был как можно больше, рекомендуется выполнять его по внешнему радиусу трубы, как на рисунке выше.

Спиральный монтаж греющего кабеля

Если в вашем регионе зимой наблюдаются продолжительные низкие температуры, рекомендуется оборачивать греющий кабель вокруг трубы по спирали. При этом эффективность обогрева будет на порядок выше. Есле вы решили выполнить монтаж таким образом, то должны быть готовы к тому, что расход кабеля будет примерно в два раза больше длины трубопровода. В труднодоступных местах укладка кабеля по спирали может производится следующим образом:

При этом кабель крепят оставляя петли, после чего петли обматывают вокруг трубы. При таком способе трудозатраты получаются на порядок меньше чем при пошаговой обмотке трубы.

Обогрев отдельных узлов

При обогреве таких узлов как краны, фланцы и задвижки следует использовать больше кабеля, так как в таких местах наблюдается большой отвод тепла. Более подробно со схемой монтажа можно ознакомиться ниже:

Особое внимание следует уделить установке термодатчика. Для исправной работы обогрева, рекомендуется размещать датчик на некотором удалении от кабельной линии. Как правильно расположить датчик температуры, можно ознакомиться на схемах ниже:

Монтаж греющего кабеля внутри трубы

Монтаж греющего кабеля внутри трубы выполняется в том случае, если отсутствует возможность выполнить обогрев снаружи. Данный способ обогрева водопровода выбирается, если трубы уже смонтированы под землёй или других труднодоступных местах. Недостаток данного вида монтажа заключается в следующем:

  • Занижается диаметр трубы
  • Греющий кабель со временем обрастает налётом, что ведёт к засорам
  • На водопроводе добавляется новая точка, что ведёт к снижению общей надёжности.
  • Монтаж греющего кабеля возможно осуществить только на прямых или мало изогнутых участках трубопровода. Запрещается проводить греющий кабель через запорную арматуру.

К положительным моментам этой системы относится низкое электропотребление так как происходит прямой контакт с водой и менее трудоёмкий ремонт (кабель легко заменяется). Монтаж греющего кабеля внутри трубы производится следующим образом:

1. На кабель надевается сальниковый узел для размещения в трубе

2. На участке водопровода выполняется монтаж тройника, через который будет выполнен ввод греющего кабеля.

3. Греющий кабель необходимо проложить до проблемного места, которое должно быть подогрето.

4. Сальниковый узел с кабелем закручивается и герметизируется.

Как Вы поняли, внутренний монтаж греющего кабеля в водопроводной трубе не представляет особого труда. Теперь необходимо выполнить завершающие этапы монтаж: утепление труб и подсоединение к электрической сети.

Утепление труб
Утепление труб необходимо выполнить для лучшего сохранения тепла. В качестве теплоизоляции можно использовать специальные утеплители для труб из вспенённого полиуретана. Кроме сбережения тепла, слой теплоизоляции дополнительно защитит греющий кабель (при наружном монтаже).

Подключение к электрической сети
Выполняя подключение к электрической сети лучше использовать УЗО, которое защитит человека от поражения электрическим током.
Как видите, монтаж обогрева трубопровода достаточно трудоёмок, однако его можно выполнить своими силами.

Материалы, близкие по теме:

Кабель для обогрева труб – как выбрать кабель для обогрева труб, расчет мощности кабеля для обогрева труб

Обогрев труб кабелем зимой оказался целесообразным и нашел применение в водопроводных, дренажных, канализационных, водосточных системах. Для обогрева труб используют термокабели..

Выбор в пользу кабеля для обогрева труб в зимний период оказался экономически целесообразным. Широко применяется кабель для обогрева водопроводных труб, дренажных, канализационных, в водосточных системах, а также для пожарных трубопроводов и гидрантов.

Конструкция саморегулирующегося кабеля

Резистивный или саморегулирующийся кабель для обогрева труб: что выбрать?

Для трубопроводного обогрева используют резистивные или саморегулирующиеся кабели для обогрева труб различных марок. Принцип действия обоих типов кабеля схожий: для того, чтобы кабель для обогрева выделял тепло в его конструкции (рис. 1) используется медная, стальная или нихромовая жила с высоким коэффициентом сопротивления. При прохождении тока жила значительно нагревается, отдавая тепло на поверхность трубы.

Тем не менее благодаря ряду преимуществ саморегулирующийся кабель для обогрева труб практически вытеснил резистивный.

Как выбрать кабель обогрева труб?

Также все термокабели можно разделить по температурному диапазону: -кабели для обогрева до 100 С
-кабели для обогрева до 250 С
-кабели для обогрева до 1000 С

Как правило, для бытовых трубопроводов различных типов достаточно температур до 250 С. Рекомендуемыми марками кабеля для обогрева труб считаются следующие:

Кабель для обогрева трубопроводов марки ТСБ – представляет собой резистивный кабель для обогрева водосточных труб и кровли. Возможно прокладка в местах с угрозой механического повреждения, а также в местах с высокими требованиями пожаробезопасности.


  • Мощность кабеля до 30 Вт/м
  • Максимальная температура жилы 90°С
  • Минимальная температура монтажа -20°С
  • Электропитание ~220–240 В

Кабель для обогрева труб марки ЭНГЛ-1 – представляет собой

готовую маслостойкую гибкую ленту, выпускаемую определенной длины и мощности (лента не режется). При необходимости лента оснащается взрывозащитной оплеткой.
  • Мощность кабеля до 100 Вт/м
  • Максимальная температура на оболочке ленты +180°С
  • Минимальная температура монтажа -50°С
  • Электропитание ~220, 380 В

Кабель для обогрева трубопроводов марки FSM – представляет собой саморегулирующуюся греющую ленту, которую допустимо резать по длине трубы. Часто используют для труб небольшого диаметра. Кабели для обогрева труб FSM не перегорают даже при нахлестах.

  • Мощность кабеля до 17 Вт/м
  • Максимальная температура на оболочке ленты +85°С
  • Минимальная температура монтажа -30°С
  • Электропитание ~220-240 В

Перечисленные марки не являются единственными, диапазон марок кабеля для обогрева труб достаточно широк и подбирается индивидуально.

Расчет мощности кабеля для обогрева труб

Быстро прикинуть мощность кабеля для обогрева можно в зависимости от диаметра трубы. Чем больше труба, тем больше должна быть мощность кабеля. В среднем значения такие:


  • для обогрева трубы диаметром 15–25 мм, нужен греющий кабель с мощностью 10 Вт/м;
  • трубы 25–40 мм – мощность кабеля для обогрева 16 Вт/м;
  • трубы 40–60 мм – мощность 24 Вт/м;
  • трубы 60–80 мм и для канализационной трубы 110 мм – мощность 30 Вт/м;
  • трубы 80 мм и больше – кабель на 40 Вт/м.

Для того, чтобы более точно рассчитать мощность кабеля для обогрева труб, необходимо воспользоваться формулой на основе следующих данных:

  • длина трубы
  • разницы температур между трубой и окружающей средой
  • диаметра трубы с изоляцией и без
  • коэффициента тепловодности изоляции в трубе

Для расчет мощности кабеля для обогрева труб сначала высчитывают тепловые потери по формуле, где:

W – коэффициент теплопроводности тепло изоляции, обычно равен 0,04 [Bt / m *° C]
L – длина трубы, [ m ]
t вн. – температура жидкости внутри трубы, [° C ]
t нар. – температура окружающей среды, [° C ]
D – наружный диаметр трубы с теплоизоляцией, [м]
d тр.нар – наружный диаметр трубы, [м]
1,3 – коэффициент запаса

Окончательный расчет мощности кабеля высчитывается как:

P=Q/L

В бытовых условиях, как правило, используют кабели для обогрева труб мощностью до 15 Вт/м

Пример расчета мощности

Диаметр трубы без изоляции (d тр. нар )=100мм;
Диаметр трубы с теплоизоляцией (D)= 125мм;
Длина -50м
Окружающая температура= -20 С;
Температура внутри трубы = +1 С;

Теплопотери Q = 1,3х(2х3,14х0,04х50х(1-(-20))/ln(125/100)= 1537,6 Вт )

Мощность кабеля на 1 м трубы составляет 1537,6 Вт/50м = 30,7=31 Вт/м

Нужна помощь в выборе кабеля для обогрева труб?
Подобрать, рассчитать и купить кабель для обогрева труб можно отправив заявку он-лайн или позвонив по бесплатному номеру 8 (800) 555-88-72

Отправить заявку

Сшитый полиэтилен (PEX / XLPE) Области применения

Кабель с сшитой полиэтиленовой изоляцией имеет ряд преимуществ по сравнению с другими типами проводов и вариантов прокладки кабелей. Вероятно, поэтому так много различных отраслей промышленности продвигают уникальные свойства кабеля. Ниже приведены некоторые из наиболее популярных приложений.

Сантехника

Самая популярная отрасль, где используется сшитый полиэтилен, – это сантехника. До трубок и трубопроводов из PEX основным выбором была медь.Хотя это все еще приемлемый вариант, PEX становится все более популярным благодаря своей гибкости во время установки. Он также устойчив к коррозии и хорошо работает в широком диапазоне температур, позволяя транспортировать как нагретую, так и холодную воду. Многие сантехнические системы имеют цветовую маркировку трубок – красный для горячей воды и синий для холодной, чтобы легко отличить их друг от друга. О, тот факт, что он стоит в 10 раз меньше, чем медь, тоже учитывает это решение!

Горнодобывающая промышленность

Трубопроводы из полиэтиленгликоля становятся все более популярными в горнодобывающей промышленности.Невероятное количество времени и денег тратится на установку, ремонт и обслуживание трубопроводов в шахтах. PEX, благодаря своим характеристикам простоты установки, снижает оба этих фактора. Поскольку трубы из сшитого полиэтилена могут выдерживать экстремальные давления и температуры, они эффективно работают в шахтах.

Электрический кабель

Высоковольтные кабели должны передавать различное количество энергии как под землей, так и над землей. Этот постоянный поток энергии во всех направлениях требует сопротивления шоку, искру или чему-либо еще, что могло бы вызвать пожар или другой потенциальный вред.

Фотография предоставлена: http://www.openelectrical.org/

Труба из сшитого полиэтилена (аббревиатура, используемая для описания сшитого полиэтилена при прокладке кабелей) служит идеальным изолятором для этих кабелей. Изоляция устойчива к погодным условиям, жаре и влаге, обеспечивая защиту медных проводов для эффективной и безопасной передачи энергии. Компания Performance Wire and Cable предлагает три кабеля из сшитого полиэтилена. Кабели RHW-2, USE-2 и RHH изготовлены из чистой меди с изоляцией из сшитого полиэтилена (XLPE), подходящие для многих кабельных систем.

Химическая промышленность

Резервуары для хранения сшитого полиэтилена содержат все виды различных химикатов. Способность противостоять кислотной коррозии и нагреванию делает его идеальным выбором для этих резервуаров для хранения химикатов. Это также снижает вероятность образования трещин в футеровке под напряжением, что приводит к выходу резервуара из строя.

Линейные полиэтиленовые резервуары также являются значительными, но именно процесс сшивки отличает сшитый полиэтилен от линейных резервуаров. В отличие от сантехники, сшитый полиэтилен стоит дороже, чем его конкуренты.Однако конечный продукт служит дольше из-за прочности и долговечности, которые дает сшивка. Это экономит деньги в долгосрочной перспективе за счет меньших затрат на техническое обслуживание, ремонт и замену.

Лучистое отопление

Трубки PEX – хороший выбор для водяного отопления полов в жилых домах. Эта система отопления отличается от традиционных вариантов отопления, нагревая полы и любые предметы, соприкасающиеся с полом. Лучистое отопление обеспечивает более равномерное и постоянное тепло в комнате.

Фотография предоставлена: http://www.openelectrical.org/

Проще говоря, трубка PEX транспортирует нагретую воду к определенной области для обеспечения тепла. Устойчивость сшитого полиэтилена к нагреванию и способность формировать и направлять его в различных направлениях делают его идеальным для лучистого отопления.

Вне проводов и кабелей

Помимо вышеперечисленных приложений, PEX / XLPE также использовался в:

  • В медицине
  • Стоматологическая промышленность
  • Охрана окружающей среды для температур газона
  • Каноэ, байдарки и другие плавсредства продукция

Сшитый полиэтилен используется с 1930-х годов.По мере того, как технологии продолжают совершенствоваться и появляются новые исследования, можно ожидать, что трубки из полиэтиленгликоля будут все больше и больше появляться в более широком спектре отраслей, предлагая свои многочисленные преимущества.

Есть вопросы по PEX или XLPE? Хотите узнать о наших предложениях по кабелю?

5 лучших нагревательных кабелей для труб – ноябрь 2021 г.

Замороженные трубы – это не весело. В лучшем случае вы можете потратить дни, пытаясь нагреть трубы до точки, где вода снова потечет. Если у вас лопнут трубы, вам могут потребоваться тысячи долларов на ремонт и очистку.

Лучшая стратегия – в первую очередь предотвратить замерзание труб, и нагревательный кабель для труб – отличный способ сделать это. Нагревательный кабель для труб может автоматически регулировать температуру трубы, обеспечивая гарантию того, что при резком похолодании вы не проснетесь из-за ледяной катастрофы.

Факторы, которые следует учитывать при выборе нагревательных кабелей для труб, включают размер, кабельные корпуса, термостаты, цену и то, хотите ли вы, чтобы ваши кабели имели встроенную светодиодную подсветку. В зависимости от того, где расположены ваши трубы, установка может быть сложной.

Ключевые особенности

Долговечность

От холода и влаги до грязи и мусора трубчатый нагревательный кабель может свисать в довольно суровых условиях. Таким образом, он должен быть достаточно прочным, чтобы выдерживать воздействие бездорожья, и служить годами без технического обслуживания и поломок. (Основываясь исключительно на расположении труб, установка этих кабелей может быть небольшой работой; это не та задача, которую вы хотели бы повторять каждый год!) Такая особенность, как прочное ПВХ-покрытие, может помочь продлить срок службы кабеля, обеспечивая гибкость и долговечность. .

Длина

Длина приобретаемого кабеля имеет первостепенное значение. Вам нужен кабель, который не будет ни слишком коротким, ни слишком длинным для вашей трубы. К счастью, нагревательные кабели для труб бывают разной длины, чтобы соответствовать разным размерам труб. Кабели могут иметь длину от 3 футов до более 100 футов, и производители часто продают кабели различной длины в пределах этого диапазона.

Диаметр

Помимо длины кабеля важен диаметр, на который рассчитан трубный кабель.Некоторые трубчатые нагревательные кабели можно использовать с трубами различного диаметра; другие эффективны только для тонких труб диаметром 2 дюйма или меньше. Если вы покупаете кабель, не рассчитанный на диаметр вашей трубы, возможно, он не справится с задачей поддержания трубы в достаточно теплом состоянии, чтобы избежать замерзания.

Перед покупкой нагревательного кабеля для трубы внимательно измерьте диаметр трубы и прочтите перечень кабелей (или уточните у производителя).

Сертификат

Для оптимальной безопасности выбирайте только трубный нагревательный кабель, одобренный UL и сертифицированный CSA.Эти тесты гарантируют, что трубчатый нагревательный кабель соответствует стандартам качества и работает так, как заявляет производитель.

Установка

Как уже упоминалось, установка трубчатого нагревательного кабеля может быть сложной задачей. Проблема не столько в механике установки; скорее, это расположение труб, которые вы хотите закрыть. Добавьте к этому тот факт, что вам может потребоваться собственная лента или стяжки – некоторые кабели поставляются с ними, а некоторые нет – и вас может ждать интересное приключение с установкой.

Перед тем, как вы начнете установку, вам нужно сделать несколько шагов. Сначала проверьте упаковку, чтобы узнать, нужно ли вам сходить в строительный магазин за лентой, галстуками или другими предметами. Затем внимательно прочтите инструкции: они должны быть подробными, четкими и желательно иллюстрированными. Также рекомендуется проверить кабель перед его установкой. Для этого вставьте его в розетку. Через несколько минут кабель должен заметно нагреться, что укажет на то, что он исправен и готов к установке.

Большинство трубчатых нагревательных кабелей предназначены для использования только с полностью пластмассовыми или металлическими трубами. Перед использованием трубчатого нагревательного кабеля на пустой трубе проконсультируйтесь с производителем.

ПЕРСОНАЛ

BestReviews

Характеристики

Кабель

Кабель трубчатого нагревательного кабеля на самом деле состоит из двух частей: более длинной нагреваемой части и меньшей части, включающей заглушку и другие элементы.

  • Обогреваемая секция: Эта часть нагревательного кабеля трубы отвечает за нагрев трубы.Обычно он состоит из нагревательного сердечника, окруженного изоляцией, и внешнего слоя ПВХ.
  • Секция без обогрева: Вилка, термостат и любые светодиодные индикаторы обычно расположены на более коротком отрезке кабеля, который не нагревается. Вилка должна быть заземлена и иметь три контакта.

Все кабели должны быть прочными и гибкими, что может помочь при установке.

Термостат

Трубный нагревательный кабель обычно включает встроенный термостат для поддержания температуры трубы в определенном диапазоне.Термостат включает нагревательный кабель трубы, когда температура достигает заданного минимума (обычно 38 ° F), и выключает его, когда она достигает заданного максимума (обычно около 50 ° F). Таким образом, кабель предохраняет вашу трубу от замерзания, но не нагревается до такой степени, что может стать причиной возгорания.

Светодиодная лампа

Некоторые нагревательные кабели для труб включают светодиодную подсветку, поэтому вы можете сразу определить, выполняет ли кабель свою работу.

ЗНАЕТЕ ЛИ ВЫ?

Из-за низкого энергопотребления, нагревательные кабели для труб являются более экономичным решением для предотвращения замерзания труб, чем включение тепла во всем помещении, подвале или подполье.

ПЕРСОНАЛ

BestReviews

Цены на нагревательные кабели для труб

Недорого: Нагревательные кабели для труб до $ 20 , как правило, короче, часто 10 футов или меньше, и могут иметь более низкое качество сборки и меньшее количество функций.

Средний уровень: По мере роста цены улучшаются длина и качество. Длина нагревательного кабеля для труб в диапазоне от $ 20 до $ 40 обычно составляет от 15 до 30 футов. Светодиодные индикаторы распространены.

Дорого: Трубные нагревательные кабели по более высокой цене, как правило, обладают наибольшей прочностью и длиной, причем некоторые из них достигают от 80 до 100 футов. Планируйте потратить от 50 долларов до 120 долларов на кабель этого более высокого уровня.

Нагревательные кабели для труб, которые устанавливаются прямо, проще в установке и обеспечивают более длительное покрытие, чем кабели с витой изоляцией.

ПЕРСОНАЛ

BestReviews

Советы

  • Если в инструкциях говорится, что кабель должен быть проложен по прямой линии, не перекрывайте участки кабеля, так как это может привести к перегреву.
  • Все трубчатые нагревательные кабели имеют удлинитель на одном конце (в комплекте с заглушкой), но если труба не находится близко к выходу, вам, вероятно, также потребуется приобрести удлинитель.
  • Для более толстых труб рассмотрите возможность установки двух кабелей с каждой стороны трубы, чтобы обеспечить максимальную защиту.
  • Никогда не используйте нагревательные кабели на топливопроводах или трубопроводах. Сочетание нагретых кабелей с горючими жидкостями очень опасно.
  • Тщательно измерьте трубы, которые вы хотите защитить, чтобы вам не пришлось платить за кабель больше, чем вам нужно.Тем не менее, если кабель является витым, вам нужно будет купить кабель немного большего размера, чем для кабеля прямой установки.

FAQ

В. Как трубные нагревательные кабели прикрепляются к трубе?

A. Для прикрепления нагревательного кабеля к трубе можно использовать различные типы крепления, включая изоленту, стяжки и даже отрезки проволоки. Одно из лучших решений – использовать ленту для наложения кабеля, которая лучше выдерживает различные температуры, чем другие типы ленты.

Некоторые производители трубчатых нагревательных кабелей включают в комплект поставки ленту или стяжки, а другие – нет. Если вам необходимо приобрести собственную ленту / стяжки или вы хотите использовать систему крепления, отличную от той, которая входит в комплект поставки кабеля, обратите внимание на добавленную стоимость при составлении бюджета на нагревательный кабель для труб.

В. Могу ли я наматывать нагревательные кабели на трубу?

A. Это зависит от кабеля к кабелю. Некоторые нагревательные кабели для труб наматываются непосредственно на трубу. Хотя их установка может быть более сложной, вы будете использовать меньше креплений для фиксации кабеля.Однако большинство кабелей прокладывают прямо по трубе, не оборачиваясь вокруг нее. Эти кабели проще установить, и для защиты трубы вам потребуется меньше кабеля, чем намотки.

Всегда внимательно читайте инструкции, чтобы узнать, какой метод установки предпочитает производитель.

В. Что лучше: нагревательные кабели или изоляция труб?

A. Это во многом зависит от суровости ваших зим. Если у вас относительно мягкие зимы с небольшим количеством заморозков, изоляция труб должна быть всем, что вам нужно для защиты труб.Для участков с длительной холодной и влажной погодой лучше всего подойдет трубчатый нагревательный кабель. Если вы все еще не уверены, что вам нужно, возможно, лучше проявить осторожность и выбрать кабель.

Защита трубы от замерзания – кабель с обогревом

Саморегулирующийся, нарезанный по длине кабель с обогревом.

Если вы ищете «тепловую ленту» для защиты труб, вы можете постоянно встречать не тот продукт для защиты от замерзания. Правильный термин – кабель с обогревом, но мы знаем, что вы ищете, когда обращались к нам за помощью.

Кабель обогрева

выпускается в двух разных стилях; постоянная мощность и саморегулирование. Вам нужен саморегулирующийся тепловой след, и он поставляется в виде предварительно нарезанных кабелей с концевой заглушкой или отрезанных по длине, что требует подключения к источнику питания и комплекта торцевых уплотнений. Если вы не уверены, позвоните нам, чтобы мы помогли выбрать правильную систему обогрева для вашего приложения.

Наши саморегулирующиеся кабели обогрева защищены луженой медной оплеткой и внешней оболочкой из полиолефина для заземления и дополнительной механической защиты кабеля. Дополнительная внешняя оболочка из фторполимера доступна, если требуется дополнительная защита окружающей среды.

Электрообогрев , тепловая лента или поверхностное отопление , это система, используемая для поддержания или повышения температуры труб и сосудов. Электронагреватель представляет собой электрический нагревательный элемент, физически контактирующий по длине трубы. Затем труба должна быть покрыта теплоизоляцией, чтобы удерживать тепловые потери из трубы.

Характеристики
  • Температура непрерывного поддержания: 150 ° F (66 ° C) максимум
  • Температура кратковременного воздействия: максимум 185 ° F (85 ° C); -20 ° F (-29 ° C) минимум
  • 3, 5, 8 или 10 Вт / фут (10, 16, 26 или 33 Вт / м)
  • Напряжение питания: 110 – 120 В переменного тока или 208 – 277 В переменного тока
  • Влагостойкость, химическая и огнестойкость
  • Провода шины 16AWG
  • Сопротивление оплетки:
    • Медь луженая: 0. 003 Ом / фут (0,009 Ом / м)
    • Нержавеющая сталь: 0,125 Ом / фут (0,410 Ом / м)
  • T-рейтинг **
    • -T6: 3, 5 и 8 Вт / фут (10, 16 и 26 Вт / м)
    • -T5: 10 Вт / фут (33 Вт / м)

** Коды Т-рейтинга электрооборудования определяют максимальную температуру поверхности, которой может достичь оборудование. Он используется во взрывоопасных (классифицированных) областях.

Параметры внешнего слоя
Тип продукта Описание Размеры Транспортный вес на 152 м (500 футов) катушки Назначение
SLCAB-B Металлическая оплетка из луженой меди 0. 2 ″ x 0,4 ″
(6 мм x 11 мм) 		40 фунтов (18 кг) Обычные заявки
SLCAB-BP Луженая медная металлическая оплетка с верхней оболочкой из термопластичного эластомера 0,3 ″ x 0,6 ″
(7 мм x 15 мм) 		48 фунтов (22 кг) Для использования в слабых химических средах (например, слабых кислотах)
SLCAB-BF Луженая медная металлическая оплетка с фторполимерной внешней оболочкой 0.3 ″ x 0,6 ″
(7 мм x 15 мм) 		48 фунтов (22 кг) Для использования в сильных химических средах (например, сильных кислотах)
SLCAB-SS Металлическая оплетка из нержавеющей стали 0,2 ″ x 0,4 ″
(6 мм x 11 мм) 		40 фунтов (18 кг) Более устойчив к ржавчине и коррозии, чем SL-B
Максимальная длина цепи в футах на размер автоматического выключателя
Тип теплового кабеля Типоразмер автоматического выключателя Температура запуска
50oF (10oC) 0oF (-20oC) -20oF (-29oC)
SLCAB3120 15 А
20 А
30 А 		300
–
– 		200
270
330 		180
230
330
SLCAB3240 15 А
20 А
30 А 		660
–
–		 410
560
660 		360
480
660
SLCAB5120 15 А
20 А
30 А 		230
270
– 		150
200
270 		130
175
260
SLCAB5240 15 ампер
20 ампер
30 ампер 		460
540
– 		300
400
540 		260
345
520
SLCAB8120 15 А
20 А
30 А
40 А 		150
200
210
– 		95
125
190
210 		85
100
170
210
SLCAB8240 15 А
20 А
30 А
40 А 		295
390
420
– 		195
250
375
420 		170
225
340
420
SLCAB10120 15 А
20 А
30 А
40 А 		115
150
180
– 		70
95
145
180 		60
85
120
165
SLCAB10240 15 А
20 А
30 А
40 А 		230
305
360
– 		150
200
300
360 		130
175
260
360

Примечание: Особое внимание следует уделить автоматическому выключателю из-за высоких начальных пусковых токов.

Нагревательный кабель для защиты от замерзания трубы

Нагревательный кабель для защиты от замерзания трубы

Роберт Робиллард о ремонте и модернизации дома

Как установить кабель обогрева для обогрева

Каждую зиму примерно 250 000 американских семей имеют одну или несколько комнат в своих домах, разрушенных замерзанием и разрывом водопроводных труб, по данным State Farm Fire and Casualty Co.Поскольку в зимние месяцы температуры падают, замерзание труб всегда является серьезной проблемой для домовладельцев, предприятий и промышленности.

Лед расширяется, не трубы

Если задуматься, вода при замерзании расширится на 9% в объеме, легко понять, почему металлические и пластиковые трубы могут лопнуть. Всего лишь 3-миллиметровая трещина в трубе может выпустить более 250 галлонов воды в день, уничтожая все на своем пути.

Вода в трубе замерзает, когда низкие температуры или ветер охлаждают трубу до температуры на пару градусов ниже нуля. По мере образования льда внутри трубы труба расширяется и в конечном итоге лопается. Как только лед тает, вода начинает вытекать из лопнувшей трубы. Но при поддержании температуры окружающей среды внутри трубы не может накапливаться иней, трубы не замерзнут и не лопнут.

Можно ли предотвратить замерзание труб?

Во избежание замерзания труб домовладельцы должны иметь соответствующую изоляцию там, где трубы проходят вдоль внешних стен, полов и потолков. Отсоединение наружных садовых шлангов, обертывание открытых труб изолирующими рукавами и заделка трещин в фундаменте, которые пропускают арктический воздух, – все это помогает.

В холодных местах нет гарантии, что изоляция трубы предотвратит замерзание трубы. Иногда этих мер по предотвращению замерзания недостаточно; в этом случае пора добавить тепловые кабели для защиты труб от замерзания.

Что такое тепловые кабели для защиты труб от замерзания?

Электрические кабели для защиты труб от замерзания, также называемые тепловыми кабелями, повышают температуру окружающей среды внутри трубы и могут использоваться в широком диапазоне применений.

Первым и наиболее широко используемым преимуществом кабельных систем для защиты труб от замерзания является предотвращение замерзания труб в жилых и коммерческих помещениях, таких как:

  • Водопровод
  • Градирни
  • Сантехнические линии
  • Напорные трубы
  • Открытые ловушки типа P
  • Спринклерные линии
  • Баки, клапаны
  • Технологические линии

Система защиты от замерзания трубы прогрева

Мы решили установить продукт от компании Warmup Inc.Warmup предлагает широкий спектр простых в установке систем замораживания труб, систем снеготаяния и систем обогрева полов.

Кабели для разогрева

одобрены для использования в сухих и влажных помещениях и подходят для безопасных мест. Warmup предлагает два типа защиты труб от замерзания:

  1. Комплекты предварительно заделанных кабелей
  2. Саморегулирующийся нагревательный кабель для защиты от замерзания

Оба типа кабелей разогрева являются саморегулирующимися. Саморегулирующийся нагревательный кабель имеет специальный токопроводящий сердечник между двумя проводами внутренней шины.Эта жила становится более проводящей в холодных условиях окружающей среды; поэтому нагревательный кабель будет увеличивать свою мощность на линейный фут в ответ на холод. Умно, правда?

Существует два типа тросов для защиты труб от замерзания: саморегулирующийся и с постоянной мощностью. Оба могут служить одной и той же цели, а постоянная мощность предназначена для поддержания более высокой температуры и потребляет больше электроэнергии, чем саморегулирующийся кабель.

Эта функция саморегулирования делает его идеальным для защиты от замерзания открытых труб зимой и идеально подходит для труб и водостоков, а также для защиты от замерзания, поскольку он регулирует свою тепловую мощность в зависимости от температуры окружающей среды, используя достаточно тепла, чтобы получить работа сделана, что делает его более энергоэффективным.

Комплекты предварительно заделанных кабелей:

Кабели с предварительной заделкой поставляются собранными на заводе длиной 6, 12, 18, 24, 75 и 100 футов и заканчиваются 30-дюймовым штепселем. Кабели являются саморегулирующимися и регулируют тепловую мощность в зависимости от температуры окружающей среды. Чем холоднее труба, тем больше мощность теплового кабеля, до 5 Вт тепла на линейный фут.

Кабели специально разработаны для использования на пластиковых или металлических трубах, подверженных замерзанию на открытых, доступных участках, таких как трубопроводы, расположенные внутри неотапливаемых зданий, мобильных домов или в некондиционных жилых подвалах, на чердаках или в зданиях, подверженных отрицательным температурам.Они не предназначены для размещения в полостях стен, потолка или пола.

5 советов по установке предварительно заделанного кабеля:
  1. Не закапывайте предварительно заделанные кабели кабель в стене, потолке, полу, под землей или в любом недоступном месте.
  2. Эти системы обычно производятся для защиты водопроводов. Проверьте характеристики вашей системы, если вы пытаетесь защитить другие типы линий и водостоков.
  3. Обязательно используйте оберточную изоляцию от ½ “до 1”, особенно на трубах большего диаметра или водопроводах из ПВХ.
  4. Кабель может пересекаться и перекрываться. Всегда покупайте немного «длинного» кабеля и при необходимости скручивайте его спиралью или двойными нитями. В частности, на поворотах, клапанах и открытых участках.
  5. Протестируйте кабель как при покупке, так и после установки. Обязательно вручную осмотрите кабель после включения и перед тем, как обернуть его изоляцией. Кабель должен нагреться до температуры 50-65F в течение нескольких минут.

Технические характеристики предварительно заделанного кабеля:
  • Рабочее напряжение: 110-120 В
  • Нормальная ширина кабеля: 42/10.6 дюймов / мм
  • Нормальная толщина кабеля: 23 / 5,8 дюйма / мм
  • Сечение провода кабельной шины: 16 AWG
  • Длина холодного конца: 30/762 дюйма / мм
  • Размер автоматического выключателя: (А) 15
  • Температура воздействия: 85 ° C / 185 ° F
  • Электрическая классификация: неопасно
  • Толщина кабеля: 23
  • Ширина кабеля: 42

Нагревательный кабель с саморегулирующейся защитой от замерзания Саморегулирующийся нагревательный кабель для защиты от замерзания

– это саморегулирующийся, энергоэффективный промышленный провод BUSS 16 AWG, который больше подходит для коммерческого и промышленного применения.

Конструкция параллельных проводов шины упрощает прокладку кабеля зонами или сериями, поскольку его можно обрезать до нужной длины в любой точке трубы. Приятной особенностью является то, что его можно одинарно перекрывать, не перегревая кабель.

Его можно установить на любую длину до 460 футов, и он будет работать как во влажных, так и в сухих помещениях. Кабель работает от 120, 208–277 вольт и обеспечивает 3, 5 и 8 Вт тепла на фут.

В этих приложениях требуется термостат для обеспечения надлежащего поддержания температуры жидкости.

Саморегулирующийся трос защиты от замерзания устанавливается на дне трубы и в положениях 5 и 7 часов, если используются два кабеля.

Хотя саморегулирующийся термокабель для защиты от замерзания подходит для замораживания труб в жилых помещениях, мы часто видим в коммерческих приложениях, таких как:

  • Градирни
  • Трубы охлажденной воды и водопровода
  • Отводящие трубы отстойника
  • Открытые p-ловушки
  • Водоочистные сооружения
  • Защита сосудов от замерзания
  • Безопасные душевые линии
  • Спринклерные линии
  • Трубы канализационные
  • Сливы кондиционера

Преимущества нагревательного кабеля с саморегулирующейся защитой от замерзания
  • Саморегулирующийся, энергоэффективный
  • Надежный, зависит от условий окружающей среды
  • Промышленный класс, провод шины 16 AWG
  • Одобрено для влажных и сухих мест
  • Стандартная тесьма с верхней курткой
  • Длина контура до 460 футов
  • 3, 5 и 8 Вт на фут
  • 120, 208-277 В в наличии со склада
  • Гарантия 10 лет
  • Одобрено Underwriters Laboratories

Сколько кабеля?

На своем веб-сайте Warmup предоставляет руководство по выбору нагревательного кабеля, которое поможет вам определить правильную длину кабеля. Таблица основана на диаметре и длине трубы с учетом запорной арматуры и патрубков. Я нашел это полезным для предварительного планирования моего проекта.

Если вам не нравится пользоваться диаграммой, вы можете просто вызвать Warmup, и они проведут вас через весь процесс. Кроме того, Warmup также предлагает техническую поддержку 24/7/365. Я обнаружил, что это ключевой момент, поскольку я часто выполняю установку в нерабочее время и по выходным.

Для правильного выбора нагревательного кабеля вам необходимо определить следующую информацию:

  • Диаметр трубы
  • Длина трубы
  • Материал трубы
  • Минимальная температура окружающей среды
  • Тип изоляции
  • Толщина изоляции
  • Количество фланцев, опор труб, башмаков и т. Д.
  • Напряжение питания:
  • Количество клапанов

Минимальная температура запуска:

Это температура, при которой обычно включается кабель. Как правило, температура запуска определяется на основе данных о погоде, собранных для вашего региона, и основывается на записанных исторических данных. Однако бывают случаи, когда минимальная температура окружающей среды не соответствует температуре наружного воздуха. Примеры включают трубы и оборудование, расположенное под землей или внутри зданий.

Warmup предлагает кабели с диапазоном пуска от -40 до 50 градусов. Это позволяет использовать меньше энергии на трубах, содержащих жидкости с более низкой температурой замерзания. Общепринятая температура обслуживания для защиты от замерзания на водяных трубопроводах составляет 40 ° F / 5 ° C. Температура запуска также будет влиять на максимальную длину провода и размер автоматического выключателя для данного применения.

Изоляция труб

В то время как изолированная труба может выдерживать низкие температуры дольше, чем неизолированная труба, саморегулирующиеся кабели защиты от замерзания предназначены для установки вместе с изоляцией трубы.Это включает изоляцию всех клапанов, тройников и патрубков.

Принадлежности

Warmup имеет полную линейку аксессуаров, специально разработанных для использования с кабельной системой обогрева.

  • Лента из алюминиевой фольги для саморегулирующегося кабеля. Продается 90 футов. рулон.
  • Комплект подключения питания для саморегулирующегося кабеля. Включает 2 предупреждающие таблички.
  • Комплект сращивания / тройника для саморегулирующегося кабеля.
  • Комплект концевых уплотнений для саморегулирующегося кабеля.

Не все тепловые кабели одинаковы [Мои советы]
  1. Следуйте инструкциям производителя и используйте негорючие материалы, такие как стекловолокно, а не пену или винил, которые могут загореться из-за неисправной тепловой ленты.
  2. Осматривайте и проверяйте тепловые ленты в начале каждого отопительного сезона и периодически во время работы. Удалите ленту, если вы видите порезы или трещины, обугливание, следы жевания животных, оголенные провода или незакрепленную или отсутствующую торцевую крышку на конце ленты.
  3. Не устанавливайте нагревательный кабель на оборудование, температура которого может превышать максимальную температуру воздействия нагревательного кабеля.
  4. Не устанавливайте нагревательный кабель в зоне или на оборудовании, содержащем потенциально коррозионные материалы.
  5. Минимальный радиус изгиба всех нагревательных кабелей Warmup в шесть раз меньше малого диаметра.
  6. Всегда устанавливайте обогреватель по внешнему радиусу колен.

Прокладка саморегулирующегося кабеля с обогревом
  1. Осмотрите кабель нагревателя и регуляторы температуры на предмет видимых признаков механических повреждений; разрывы или порезы в оболочке кабеля.
  2. Установите изоляцию на нагревательный кабель. Тип и толщина теплоизоляции указаны на сайте Warmup.Полностью изолируйте клапаны до сальника включительно.
  3. Выполните мегомметр еще раз, чтобы определить, не произошло ли незаметное повреждение. Проверьте сопротивление проводов шины к оплетке или металлической оболочке с помощью омметра, чтобы убедиться, что кабели не были повреждены во время транспортировки и погрузочно-разгрузочных работ.
  4. Любой кабель с сопротивлением изоляции менее 10 МОм перед установкой не должен устанавливаться.
  • Выполните электрические соединения в соответствии с рекомендациями производителя.
  • Установите термостат на желаемую контрольную температуру.
  • Включите главный автоматический выключатель
  • Включить автоматические выключатели ответвления, контролируемые термостатом.

Добавление дополнительного тепла или резервный резервный провод

Если защищаемые линии считаются достаточно важными для установки резервной (резервной) системы обогрева, оставьте расстояние не менее 2 дюймов между проложенными кабелями. Установите нагревательный кабель в положение 5 или 7 часов на трубе.

Одна система может быть установлена ​​на желаемую температуру запуска, а другая – на 5 градусов (или более) ниже. Если первая система не может включиться, другая система должна сделать это вскоре после этого.

Крепление провода к трубе

Используйте ленту из алюминиевой фольги, чтобы закрыть и прикрепить нагревательный кабель к трубе или когда кабель не находится в хорошем контакте с трубой (например, на опорах, клапанах, насосах и т. Д.).

Если вы используете спиральный метод, расположите проволочную петлю через каждые 3–4 дюйма вдоль трубы.Продолжайте наматывать провод обогрева вокруг трубы, пока не дойдете до конца трубы. Не накручивайте спираль, если отношение длины нагревателя к длине трубы больше 1,5. Вместо этого используйте два кабеля или выберите обогреватель большей мощности.

Когда обогреваемая труба входит в отапливаемое здание или объект, греющий кабель должен проходить внутрь здания примерно на 305 мм (12 ″), чтобы обеспечить поддержание температуры трубы. Это предотвращает перепады температуры из-за воздушных зазоров или сжатия теплоизоляции.

Теплоизоляция

Важно обернуть тепловой кабель изоляцией для труб. Изоляция значительно увеличивает эффективность нагреваемого кабеля, помогает предотвратить потерю тепла и обеспечить надлежащую работу системы обогрева.

Защита от замыканий на землю

В соответствии с Национальным электротехническим кодексом (N.E.C.) электронагревательное оборудование для трубопроводов и сосудов должно иметь защиту от замыканий на землю для всех проектов, связанных с электрообогревом.

Общая установка термостата и датчика

Термостат управления защитой трубы от замерзания предназначен для регулирования температуры и включает и выключает нагревательный контур для предотвращения замерзания.

Датчик для контроля температуры поверхности устанавливается на поверхность трубы или оборудования в соответствии с инструкциями производителя в месте, обеспечивающем температуру, репрезентативную для всего контура.Датчик следует располагать так, чтобы на него не влияла температура обогревателя или другие факторы, такие как радиаторы и солнечное излучение.

Контроллеры, чувствительные к температуре окружающей среды, должны располагаться в наиболее открытом месте для установки. Датчики линии должны иметь хороший тепловой контакт с трубой или оборудованием и защищены так, чтобы теплоизоляция не могла попасть между датчиком и нагреваемой поверхностью.

Сводка

Пренебрежение водопроводными трубами в зимние месяцы может привести к различным расходам – ​​расходам, которых можно избежать с помощью надлежащих мер защиты от замерзания, включая нагревательный кабель.

Расходы на очистку от повреждений водой могут составлять от нескольких тысяч до нескольких тысяч долларов, в зависимости от степени ущерба. Если труба лопнет, когда вас нет дома, велика вероятность того, что вы серьезно пострадаете от наводнения.

Установка системы обогрева Warmup – это не только дешевая страховка, но и упреждающий и экономичный способ защитить ваши вложения!

Видеообзор

: Установка нагревательной ленты

Спиральный метод установки

Саморегулирующийся кабель постоянной мощности – деталь колена

  • Нагревательный кабель наносится на внешний (длинный) радиус колена трубы.

Подробная информация о двух участках кабеля

Деталь размещения датчика

  • Лента для плотного прилегания греющего кабеля к трубе

Нагревательный кабель для защиты от замерзания трубы постоянной мощности с намоткой. Кабели длиной от 3 до 100 футов для металлических и жестких пластиковых водопроводных труб. – Защита труб от замерзания – Электрический нагревательный кабель и мат

  1. Лента для труб из алюминиевой фольги AT-1

    Chromalox Part (PCN) #: 383355 – Рулон установочной ленты Chromalox с чувствительной к давлению акриловой адгезивной основой – ширина 2 1/2 дюйма, длина 180 футов – рейтинг 200F – 2 мил.Толщина – минимальная температура нанесения 40F

    93,40 долл. США

  2. 16715 Изоляция для труб из фольги

    Wrap-On Co., Inc. Сочетает в себе тяжелую алюминиевую фольгу с прочной виниловой пеной ПВХ. Самоклеящаяся спинка. Не использовать с трубными нагревательными кабелями. 1/8 дюйма x 2 дюйма x 15 футов

    9,94 долл. США

  3. Изоляция воздуховодов из фольги и изолятора 16750

    Wrap-On Co., Inc. Изоляция 1/8 “x 12” x 15 футов – прочная алюминиевая фольга, высококачественная виниловая пена ПВХ с закрытыми ячейками и самоклеящаяся подложка для легкой установки в один этап. Это снижает теплопотери, снижает расходы на топливо и делает

    27,99 долл. США

  4. 31015 15Foot 30W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 15 футов в длину – 30 Вт (2 Вт на фут) – 0.25 А – Тепловая лента для труб бытового назначения – 120 В – Для металлических и жестких пластиковых труб

    34,99 доллара США

  5. 31030 30Foot 60W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 30 футов в длину – 60 Вт (2 Вт на фут) – 0.50 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    44,99 доллара США

  6. 31060 60Foot 120W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 60 футов в длину – 120 Вт (2 Вт на фут) – 1.00 А – Тепловая лента для труб бытового назначения – 120 В – Для металлических и жестких пластиковых труб

    65,99 долл. США

  7. 31006 6-футовый нагревательный кабель для труб, 12 Вт, 120 В

    Накладной кабель для обогрева – Встроенный термостат включает кабель при 38F – 6 футов в длину – 12 Вт (2 Вт на фут) – 0.10 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    26,99 долл. США

  8. 31009 Нагревательный кабель для труб, 9 футов, 18 Вт, 120 В

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 9 футов в длину – 18 Вт (2 Вт на фут) – 0.15 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    28,99 долл. США

  9. 31024 24Foot 48W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 24 фута в длину – 48 Вт (2 Вт на фут) – 0.40 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    39,99 долл. США

  10. 31003 3-футовый нагревательный кабель 6 Вт, 120 В

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 3 фута в длину – 6 Вт (2 Вт на фут) – 0.05 А – Тепловая лента для труб бытового назначения – 120 В – Для металлических и жестких пластиковых труб

    31,37 $

  11. 31045 45Foot 90W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 45 футов в длину – 90 Вт (2 Вт на фут) – 0.75 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    67,79 $

  12. 31080 80Foot 160W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – 80 футов в длину – 160 Вт (2 Вт на фут) – 1.33 А – Тепловая лента для труб для жилых помещений – 120 В – Для металлических и жестких пластиковых труб

    79,99 долл. США

  13. 31013 13Foot 26W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – Встроенный термостат включает кабель при 38F – 13 футов в длину – 26 Вт (2 Вт на фут) – 0.22 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    32,99 доллара США

  14. 31100 100Foot 200W 120V Трубный нагревательный кабель

    Накладной кабель для электрообогрева – встроенный термостат включает кабель при 38F – длина 100 футов – 200 Вт (2 Вт на фут) – 1.67 А – Тепловая лента для труб для жилых помещений – 120 В – Для металлических и жестких пластиковых труб

    89,99 $

  15. 31018 18Foot 36W 120V Трубный нагревательный кабель

    Накладной кабель для обогрева – встроенный термостат включает кабель при 38F – длина 18 футов – 36 Вт (2 Вт на фут) – 0.30 А – Тепловая лента для бытовых труб – 120 В – Для металлических и жестких пластиковых труб

    36,99 долл. США

Как изолировать трубы водоснабжения – Forbes Advisor

От редакции: мы получаем комиссию за партнерские ссылки на советнике Forbes.Комиссии не влияют на мнения или оценки наших редакторов.

  • Время работы: 2-3 часа
  • Общее время: 2-3 часа
  • Уровень квалификации: Начинающий
  • Стоимость проекта: 100–200 долларов

Сравните предложения лучших подрядчиков по изоляции

Бесплатно, без обязательств Оценка

Изоляция водопроводных труб экономит энергию, деньги и воду.Это настолько простой проект, что вы можете задаться вопросом, почему вы не сделали его раньше.

Подсчитано, что изоляция ваших водопроводных труб снижает потери тепла на 2–4 градуса по Фаренгейту. Кроме того, вы сэкономите воду, так как вам не придется так долго ждать, пока горячая вода достигнет крана.

Если ваши водопроводные сети доступны, вы можете изолировать их все всего за несколько часов.

Трубы водоснабжения для изоляции

Не все водопроводные трубы необходимо изолировать. Трубы горячей воды, выходящие из водонагревателя, должны быть изолированы.Если у вас есть полный доступ ко всем водопроводным трубам, постарайтесь изолировать весь участок от водонагревателя до точек распределения, таких как раковины в ванных комнатах, кухонная раковина, душевые и ванны.

Водопроводные трубы, идущие к водонагревателю, не нужно изолировать. Не нужно утеплять и трубы холодной воды, ведущие в разные части дома.

Тип изоляции трубы купить

Изоляция для труб из стекловолокна

Изоляция для труб из стекловолокна поставляется в виде длинных полос из стекловолокна, аналогичных тем, которые используются в стенах и на чердаках.Изоляция покрыта с одной стороны фольгой и наматывается на трубы как лента.

Изоляцию труб из стекловолокна следует использовать в зонах с высокой температурой, например, рядом с водонагревателем или печью. Его также можно использовать в местах, где труба делает много сложных поворотов, поскольку изоляцию трубы из стекловолокна легко обернуть вокруг изгибов.

Изоляция для труб из пеноматериала

Изоляция для труб из пеноматериала поставляется в виде восьмифутовых длинных трубок, которые разделены по длине, чтобы их можно было установить поверх труб.Пластиковые полоски покрывают клей на разрезе, и эти полоски удаляются, чтобы склеить две стороны вместе.

Пенопластовая изоляция труб ценится на протяженных трубопроводах водоснабжения. Пеноматериал быстро ложится по длине на трубы.

Изоляция из пенопласта может идти круговыми поворотами, но это более сложный процесс, чем изоляция труб из стекловолокна. Вам нужно будет разрезать два куска изоляции трубы под углом 45 градусов и соединить их вместе. Или вы можете приобрести отдельные отводы и тройники из пенопласта, которые также делают повороты, но без необходимости резать под углом.

Когда изолировать трубы водоснабжения

Поскольку изоляция ваших водопроводных труб – это занятие в помещении, это можно делать в любое время года. В идеале вы должны добавить теплоизоляцию к трубам до того, как в вашем районе начнутся холода.

Меры безопасности

Не снимайте асбестовую изоляцию труб, белую ткань, которая часто покрывает трубы и воздуховоды в старых домах.

Вдыхание асбеста может вызвать асбестоз – агрессивное состояние, при котором легкие остаются рубцами.Хуже того, вдыхание асбеста может вызвать мезотелиому – вид рака, который почти всегда заканчивается смертельным исходом.

Инструменты

  • Универсальный нож
  • Лезвия универсального ножа
  • Ножницы
  • Квадрат
  • Рулетка
  • Фонарик
  • Лестница
  • Защита органов дыхания
  • Защита глаз
  • Перчатки

Материалы

  • Изоляция труб из пеноматериала
  • Отводы и тройники для труб из пеноматериала (опция)
  • Изоляционная лента из стекловолокна
  • Лента из фольги
  • Кабельные стяжки

Инструкции

1.Изолировать около водонагревателя

Оберните изоляцию из стекловолоконной ленты вокруг трубы подачи горячей воды, выходящей из водонагревателя. Увеличьте его примерно на 10 дюймов. Оберните его изолентой из фольги.

2. Изоляция изгиба вокруг витков

Чтобы подвести пенопластовую изоляцию труб к изгибам под углом 90 градусов, с помощью квадрата и универсального ножа разрежьте один кусок изоляции под углом 45 градусов. Далее отрежьте отдельный кусок пенопласта под углом 45 градусов. Установите два куска изоляции на соседние трубы и сдвиньте их вместе так, чтобы скошенные концы встретились.

3. Отрывные клейкие полоски

После измерения и сухой установки пенопластовой изоляции на трубе снимите ее. Снимите две полоски клейкой основы на разрезном участке изоляции трубы.

4. Приклеить пенопласт к трубам

Удерживая пальцами две клейкие стороны, осторожно поместите изоляцию на трубу. Затем плотно прижмите клейкие участки.

5. Надежная изоляция

Закрепите изоляцию из пеноматериала на трубах, завязав ее кабельной стяжкой или обмотав через каждые 30 сантиметров фольгированной лентой.

6. Продолжайте изоляцию при длительных пробегах

Подъездные трубы расположены высоко в зоне балок с лестницей. Продолжайте изоляцию пеной длинных водопроводных труб, ведущих к различным точкам распределения воды в доме, в первую очередь к кухне и ванной.

7. Конец в пунктах раздачи

Продолжайте обматывать трубы изоляцией до тех пор, пока не дойдете до точки, где водопроводные линии входят на этаж выше. Нет необходимости прокладывать водопроводные магистрали под раковиной.

Когда звонить профессионалу

Изоляция водопроводных труб настолько проста и легка, что редко требует дополнительной помощи. Но если у вас нет доступа к удаленным участкам трубы, вам может понадобиться нанять подрядчика, сантехника или ремонтную службу.

Если вам нужно удалить гипсокартон для доступа к трубам, это также работа подрядчика или компании, предоставляющей услуги по гипсокартону. Если вы столкнулись с изоляцией асбестовых труб, которую необходимо удалить, позвоните в компанию по борьбе с выбросами асбеста, чтобы они сделали эту работу.

Сравните цитаты лучших местных сантехников

Бесплатно, без обязательств Оценка

Часто задаваемые вопросы (FAQ)

Следует ли открывать стены для изоляции труб?

Как правило, водопроводные трубы внутри стен считаются достаточно изолированными и не нуждаются в дополнительной изоляции.

Единственным исключением является случай, когда трубы соприкасаются с внешней оболочкой или находятся близко к ней, а в вашем районе регулярно наблюдаются отрицательные температуры.Эти трубы следует изолировать, чтобы они не лопнули при замерзании.

Требуется ли повторная изоляция асбестовой трубы?

Если асбестовая трубная обертка в хорошем состоянии, это эффективный тип изоляции труб, и ее не нужно снимать и заменять. Асбест безопасен до тех пор, пока его не трогают, не трогают и не трогают.

Следует ли когда-нибудь изолировать трубы с холодной водой?

Обычно вы изолируете только трубы с горячей водой. Но если у вас есть трубы с холодной водой, которые необычно подвержены воздействию элементов, например, водопроводные трубы, которые проходят через открытые пространства для ползания, изоляция может предотвратить разрыв труб в условиях замерзания.

12-метровый антифриз электрический нагревательный кабель шнур aquacable-12 для защиты от замерзания трубы с водяным шлангом термостатом


ТРУБНЫЙ НАГРЕВАТЕЛЬНЫЙ КАБЕЛЬ ДЛЯ АНТИФРИЗА AQUACABLE ® с термостатом 5 ° C и интегрированным управлением
ДЛЯ ЗАЩИТЫ ОТ ЗАМЕРЗАНИЯ МЕТАЛЛИЧЕСКИХ ИЛИ ПЛАСТИКОВЫХ ТРУБ …
12 метровый шнур с термостатом антифриза

Электрические нагревательные кабели обеспечивают замораживание AQUACABLE лучшей системы отслеживания.
Они разработаны для предотвращения любого риска разрыва из-за замерзания труб.Предназначен для защиты ваших труб от замерзания.
Благодаря электрической розетке и термостату установка проста, быстра и безопасна.
Мощность кабеля 10 Вт / м предотвращает перегрев труб, обеспечивая при этом оптимальную защиту от замерзания.
Когда холодно, термостат включает нагревательный кабель. А когда жарко, термостат предотвращает прохождение тока для экономии энергии.
Кабель изготовлен из термопласта с оплеткой для механической защиты и заземления и защитной внешней оболочкой, длина прилагаемого кабеля 2 м между неотапливаемой и нагретой участками.

Характеристики:

Длина в горячем состоянии: 12 м
На выходе Холодная: 2 м
Общая длина: 14 м
Включен термостат защиты от замерзания
Заданная температура 5 ° C
Номинальное напряжение 230 В
Допуски по мощности-2,5 Вт +
Максимальное температурное воздействие при повороте 60 ° C
Максимальная температура воздействия 60 ° C выкл.
Минимальный радиус изгиба 5 x Ad
Минимальная температура установки – 35 ° C
Степень защиты: IP X7
Сертификат CE, соответствует NF C15-100
ВАЖНАЯ ИНФОРМАЦИЯ УЗЕЛ

Неисправное электрическое оборудование может привести к поражению электрическим током или короткому замыканию.Для защиты людей, животных и растений в принципе требуется дифференциальный ток выключателя (IF) 30 мА.
Соблюдайте требования вашей страны по этому вопросу.
Не допускайте попадания на нагревательный кабель и соединительный кабель (или штепсельную розетку) воды или других жидкостей.
Нагревательный кабель антифриз AQUACABLE следует использовать для водопроводных труб с максимальным диаметром DN 40 (1 ½ дюйма).
Подключение нагревательного кабеля должно соответствовать VDE 0100 и производиться исключительно уполномоченными правилами ст.
Нагревательный кабель необходимо прокладывать с нижней стороны трубы по горизонтали.
Нагревательный кабель должен быть точно подогнан под длину трубы.
Термостат на конце нагревательного кабеля не должен подвергаться механической нагрузке. Запрещается сгибать или сжимать вручную или с помощью инструментов.
Термостат необходимо осторожно устанавливать слева или справа от трубы. Этот блок только с кабельными стяжками термостойкий и выдерживает расстояние 600 мм.
Во избежание возгорания соблюдайте минимальное расстояние 30 см между нагревательным кабелем от замерзания и легковоспламеняющимися веществами.
Нанесите изоляционную минеральную вату или пену (максимальная толщина: 20 мм).
Изоляция из минеральной ваты может впитывать влагу, обычно в изоляционной пене влагу не впитывает.
Слишком большая толщина изоляции может вызвать перегрев.
Нагреватель нельзя укорачивать или удлинять. Если он горячий, существует риск перегрева, а если он вытянут, необходимого тепла уже недостаточно.
Нагревательный кабель антифриза AQUACABLE запрещается вводить в эксплуатацию до тех пор, пока он не будет намотан, в противном случае вы рискуете повредить изоляцию (перегрев).
Греющие кабели не должны пересекаться или располагаться друг рядом с другом.
Если нагревательный кабель слишком длинный (ошибка проекта), его не следует наматывать на трубу, образуя плотные петли (опасность накопления тепла, температура: 65 ° C).
Защищайте нагревательный кабель от острых краев и горячего масла.
Перед установкой антифриза на нагревательный кабель убедитесь, что область вокруг трубы и свободный доступ, острые края и легковоспламеняющиеся вещества удалены.
Подготовка источника питания: включение антифриза греющего кабеля после проверки соответствия электрической розетки.Используйте только кабели, проверенные VDE, CE.
Нагревательный кабель Frost не будет эксплуатироваться до начала холодного сезона (обязательно вставьте вилку в соответствующую розетку и провод).
Перед началом отопительного сезона проверьте нагревательный кабель антифриза на наличие повреждений.

ЭКСПЛУАТАЦИЯ

Нагревательный кабель рассчитан на напряжение 230 В переменного тока в соответствии с классом защиты I, используется для нагрева водяных труб до -20 ° C.
Термостат предназначен для регулирования температуры трубы до положения, в котором температура может понизиться.Снижение потребности в электроэнергии автоматически доводится до минимально необходимого уровня. Это достигается путем поддержания измерительной поверхности, то есть плоской части термостата, в прямом контакте с трубой с помощью двух липких полос, прикрепленных рядом с термостатом, или с помощью двух пластиковых кабельных стяжек. Однако фиксация не должна оказывать давление на термостат, так как это приводит к деформации в области подключения. На подключение защиты от замерзания термостат реагирует на температуру от 5 ° С.Переключатель управления гистерезисом обеспечивает довольно большое повышение температуры по всей области трубы, так что подача электроэнергии прерывается, если температура превышает 15 ° C. Этот гистерезис сокращает количество операций в пользу более длительного срока службы и позволяет избежать запроса термостата. слишком часто.
Избыточная длина нагревательного кабеля распределяется по длине петель для укладки труб. Абсолютно необходимо избегать пересечения греющего кабеля.
Крепление производится с помощью липкой ленты (алюминий) или с помощью пластиковых кабельных стяжек, свободно закрепленных на месте.Слишком тугая стяжка может повредить нагревательный кабель.
Работа антифриза до -20 ° C гарантируется только при использовании предлагаемой нами изоляции. Если нагревательный кабель обернут алюминиевой лентой, установка будет проще, предотвращается локальная потеря тепла в трубе и тепло распределяется равномерно.

Доступны все длины в качестве стандартных электрических нагревательных кабелей AquaCable:

AQUACABLE W 1 м-1 10
AQUACABLE 2 м W-2 20
AQUACABLE-3 30 Вт 3 м
AQUACABLE-4 40 Вт 4 м
AQUACABLE-5 50 Вт 5 м
AQUACABLE-6 60 Вт 6 м
AQUACABLE 80 W-8 8 м
AQUACABLE 100 W-10 10 м
AQUACABLE 120 W-12 12 м
AQUACABLE 140 W-14 14 м
AQUACABLE 180 W-18 18 м
AQUACABLE 220 W-22 22 м
AQUACABLE 240 W-24 24 м
AQUACABLE 280 W-28 28 м
AQUACABLE 320 W-32 32 м
AQUACABLE-36 360W 36 м
AQUACABLE 480 W-48 48 м

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

➤
