1) Средняя температура помещения

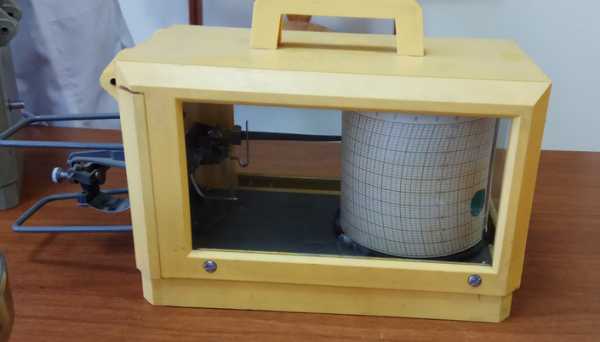

Воспринимающей частью термографаявляетсябиметаллическая пластинка
Изменяется температура, пластинка начинает колебаться, передаёт колебания на стрелку, стрелка – на бумагу, записывает кривую (термограмму). Термограф измеряет температуру в течение суток или в течение недели.
Есть температура истинная(без влияния тепловой радиации) иклиматическая(с учётом тепловой радиации).
Показатели температурного режима
Оценка температурного режима осуществляется по трём показателям:
2) Перепады температуры по горизонтали
3) Перепады температуры по вертикали
Температура в помещении оценивается на 3 уровнях:
1 – 10-20 см от пола – уровень щиколоток
2 – 1 м от пола – зона дыхания сидя
3 – 1.5 м от пола – зона дыхания стоя
Всего снимаются показания в 9 точках: 3 вышеуказанные точки в одном углу, отступив 10-20 см от стен; 3 – в середине помещения; 3 – в противоположном углу.
Средняя температура помещениятемпература измеряется в шести точках помещения три – на уровне 1,5 метра от пола и три – на уровне 10 см от пола.
Значения складываются, находится среднее арифметическое.
В ЛПУ, в палатах нормативы зависят от профиля отделения (например, при базедовой болезни температурный норматив снижен).
В больницах: оптимально 20-22 градуса (не ниже 20 градусов)
В жилом помещении: не ниже 18 градусов
24 градуса – температура, при которой человек безо всяких физических усилий не испытывает чувства переохлаждения (например, во сне, когда работает только основной обмен)
Для уменьшения разницы между температурой около наружной и внутренней стены используют многослойные стекла, в которых между слоями стекла находится воздух, являющийся теплоизолятором. Лучше всего использовать 3-х и 4-хслойные стёкла.
Перепады температуры по горизонталитемпература измеряетсяв трёх точках на уровне 1,5 метра
studfiles.net
Определение средней температуры в помещении. Измерение температуры воздуха в помещении
Министерство здравоохранения Российской Федерации
Казанский государственный медицинский университет
Кафедра общей гигиены с курсом радиационной гигиены
МЕТОДИЧЕСКИЕ УКАЗАНИЯ
для самостоятельной работы студентов по теме:
«Методы определения температуры жилых, общественных и производственных помещений» (для студентов лечебного, педиатрического, медико-профилактического, фармацевтического и стоматологического факультетов и факультета МВСО)
Казань – 1999
Тема: методы определения температуры воздуха жилых, общественных и производственных помещений. Продолжительность занятия – 2 часа.
Цель занятия:
опираясь на знания, полученные студентами на кафедрах нормальной физиологии, физики, биохимии и лекциях по гигиене» закрепить и углубить знания о видах и механизмах терморегуляции организма, о влиянии температуры воздуха на организм здорового и больного человека;
научить определять инструментально температуру воздуха;
научить студентов пользоваться официальными документами при опенке температурного режима воздуха помещений: СНиП по отоплению, вентиляции и кондиционированию воздуха, СНиП “Общественные здания и сооружения”, санитарные нормы микроклимата производственных помещений.
научить студентов исследовать и давать гигиеническую опенку температурного режима помещений различного назначения;
воспитать у студентов тщательность и последовательность в выполнении рабочего задания, грамотность при проведении инструментального исследования.
Задачи занятия:
Но данной теме студент должен знать:
теорию терморегуляции организма и принципы нормирования температуры воздуха помещений;
Студент должен уметь:
определять температуру воздуха аспирационным психрометром» термометром, термографам, максимальным и минимальным термометрами, поверхности тела электротермометром;
давать гигиеническую оценку температурного режима помещений различного назначения.
Место проведения занятия:
учебная комната на кафедре обшей гигиены.
вводная часть – 3 мин
контроль исходного уровня знаний, устно – 7 мин
самостоятельная работа студентов с приборами, литературой и таблицами – 60 мин
Хронологическая карта занятия:
самоконтроль усвоения материала и готовности к выполнению инструментальных замеров по приложению №2;
при необходимости обратиться к приложению №1, где изложена информация по данной теме из различных источников;
измерить температуру воздуха учебной комнаты сухим термометром психрометра Ассмана по горизонтали и вертикали;
измерить температуру воздуха и поверхности тела человека минимальными и максимальными термометрами и электротермометрами;
изучить устройство и работу термографа;
оформить полученные данные в лабораторных журналах по схеме, представленной в “Руководстве к лабораторным занятиям по обшей гигиене” Румянцева Г.И. и соавт., 1980, с.47-48.
Выборочный разбор итогов самостоятельной работы – 10 мин.
Контроль знаний и умений, полученных но теме занятия письменно – 5 мин.
Подведение итогов занятия – 5 мин.
Оснащение занятия:
Методические указания к лабораторному занятию.
Румянцев Г.И. и соавт.: “Руководство к лабораторным занятиям но обшей, гигиене”, М., I960.
СНиН 11-33-75, часть 11, глава 33 “Отопление, вентиляция и кондиционирование воздуха”.
Психрометры Ассмана.
Термометры: минимальные, максимальные, электрические.
Термографы.
Таблицы: “Температура поверхности тела человека”, “Температурные шкалы”.
Минх Л.Л. Методы гигиенических исследований, М., “Медицина”, 1976.
Минх А,А. Общая гигиена, М., “Медицина”, 1964.
Румянцев Г.И. и соавт. “Руководство к практическим занятиям по обшей гигиене”, М., “Медицина”, 1986.
Руководство по Физиологии труда, под. ред. Золиной Э.Я., Измерова Н.Ф., М., “Медицина”, 1983.
Гомеостаз, под.ред. Горизонтова Б.Д., М., “Медицина”, 1981.
Справочник т.1 “Реакции организма человека на воздействие опасных и вредных производственных факторов” (Метрологические аспекты), М., “Изд-во стандартов”, с. 113-126.
Приложение I
МЕХАНИЗМ ТЕРМОРЕГУЛЯЦИИ ОРГАНИЗМА
К физическим свойствам воздуха, опушаемым человеком постоянно и действующим на организм в широком диапазоне, относятся его тепловое состояние, показателем которого является его температура.
За долгий период эволюции человеческий организм совершенство-зал механизмы адаптации к изменениям температуры воздуха и все же пределы приспособляемости человека к теплу и холоду, особенно при длительных воздействиях, ограничены. Мы расширяем границы за счет применения одежды и жилишь.
Температурный фактор не столь прост, как кажется на первый взгляд. Различают оптимальные, максимальные, минимальные температуры, соответствующие определенному тепловому состоянию воздуха, который может нагревать или охлаждать организм человека. Тепло или холод могут действовать на человека как на ограниченном участке (местно), так и на весь организм (общее). Реакции организма на все эти разновидности теплового воздействия существенно различаются, Адаптация человека к новому воздействию достаточно сложный промесс, включающий реакции, осуществляемые на репенторпом, рефлекторном, терморегуляторном и обменном уровнях с вовлечением нервной, сердечно-сосудистой, мышечной, дыхательной и.других систем организма. Однако ведущая роль в этом процессе принадлежит нервной системе и обменным процессам.
Тепловое состояние организма влияет на все органы и системы и определяет функциональные возможности человека, его здоровье.
Под тепловым состоянием человека понимают такое функциональное состояние организма, которое обусловлено термической нагрузкой и характеризуется содержанием и распределением тепла в глубоких («ядро») и поверхностных («оболочка») тканях тела, а также различной степенью напряжения механизмов терморегуляции.
В норме у человека температура мозга, крови и внутренних органов, так называемого “ядра” по И.П.Павлову, равняется 37°±1,5° С. Изменение температуры «ядра» на 2°С и более от среднего уровня приводит к нарушениям физиологических функций. Предполагают, что температура тела поддерживается около 38°С, поскольку именно при этой температуре обеспечиваются наилучшие условия функционирования возбудимых мембран. Термические условия среды есть наиболее важное и адекватное условие поддержания температурного гомеостаза организма, согласно современным представлениям, тепловой гомеостаз – не жесткая фиксация тех или иных показателей на определенном уровне, а скорее их колебания вокруг среднего значения. Отсюда исходит важность и актуальность знания температурных условий в помещениях жилых и общественных зданий и правильность нормирования температуры.
О тепловом состоянии человека судят по его теплошущениям и объективным показателям: температуре тела («ядра») и кожи («оболочки»), топографии температуры кожи, влагопотерям, кардиореспираторным показателям (частоте сердечных сокращений, АД, величине легочной вентиляции).
Рассмотрим теплообмен организма с внешней средой.
Теплообмен организма связан, с теплопродукцией и теплоотдачей и осуществляется процессами химической (т.е. регуляции теплопродукции) и физической теплорегуляции (т.е. регуляции теплоотдачи). В условиях температурного комфорта величина продукции тепла в организме равна величине отдачи тепла организмом во внешнюю среду различными путями.
Химическая терморегуляция определяется способностью организма изменять интенсивность его обменных процессов. Охлаждение организма при падении температуры воздуха в состоянии покоя ниже 15°С может повысить обмен на 10-20% и более, умеренное согревани
stroyew.ru
1.2. Параметры микроклимата в помещениях
1.2.1. Параметры микроклимата в жилых и общественных помещениях.
С того момента, как человек построил себе жилище, имеющее крышу, стены, пол и потолок, он старался по мере возможности создать внутри этого жилища всё более и более комфортные условия, которые мы теперь называем микроклиматом. Промышленная, а затем и техническая революции вызвали стремительный рост технологий, обеспечивающих комфорт в помещениях. Однако вслед за возможностями растут и потребности, передовые технологии вчерашнего дня становятся нормой сегодняшнего.
Современный стандарт параметров микроклимата в помещениях в нашей стране приведён в ГОСТ 30494-96 «Здания жилые и общественные. Параметры микроклимата в помещениях» [3].
В настоящем стандарте применяют следующие термины и определения.
Обслуживаемая зона помещения (зона обитания) — пространство в помещении, ограниченное плоскостями, параллельными полу и стенам: на высоте 0,1 и 2,0 м над уровнем пола (но не ближе чем 1м от потолка при потолочном отоплении), на расстоянии 0,5 м от внутренних поверхностей наружных и внутренних стен, окон и отопительных приборов.
Помещение с постоянным пребыванием людей — помещение, в котором люди находятся не менее 2 ч непрерывно или 6 ч суммарно в течение суток.
Микроклимат помещения — состояние внутренней среды помещения, оказывающее воздействие на человека, характеризуемое показателями температуры воздуха и ограждающих конструкций, влажностью и подвижностью воздуха.
Оптимальные параметры микроклимата — сочетание значений показателей микроклимата, которые при длительном и систематическом воздействии на человека обеспечивают нормальное тепловое состояние организма при минимальном напряжении механизмов терморегуляции и ощущение комфорта не менее чем у 80 % людей, находящихся в помещении.
Допустимые параметры микроклимата — сочетания значений показателей микроклимата, которые при длительном и систематическом воздействии на человека могут вызвать общее и локальное ощущение дискомфорта, ухудшение самочувствия и понижение работоспособности при усиленном напряжении механизмов терморегуляциии не вызывают повреждений или ухудшения состояния здоровья.
Холодный период года — период года, характеризующийся среднесуточной температурой наружного воздуха, равной 8 °С и ниже.
Теплый период года — период года, характеризующийся среднесуточной температурой наружного воздуха выше 8 °С.
Радиационная температура помещения — осредненная по площади температура внутренних поверхностей ограждений помещения и отопительных приборов.
Результирующая температура помещения — комплексный показатель радиационной температуры помещения и температуры воздуха помещения, определяемый по приложению А.
Температура шарового термометра — температура в центре тонкостенной полой сферы, характеризующая совместное влияние температуры воздуха, радиационной температуры и скорости движения воздуха.
Локальная асимметрия результирующей температуры — разность результирующих температур в точке помещения, определенных шаровым термометром для двух противоположных направлений.
Скорость движения воздуха — осредненная по объему обслуживаемой зоны скорость движения воздуха.
Данный ГОСТ 30494-96 установил параметры, характеризующие микроклимат помещений:
температура воздуха;
скорость движения воздуха;
относительная влажность воздуха;
результирующая температура помещения;
локальная асимметрия результирующей температуры;
и указал для них оптимальные и допустимые нормы (таблицы 1.1 и 1.2).
Относительную влажность в помещении следует измерять в центре помещения на высоте 1,1 м от пола.
Результирующую температуру помещения tsu при скорости движения воздуха до 0,2 м/с следует определять по формуле
tsu = 0,5 tp + 0,5 tr
где tp — температура воздуха в помещении, °С;
tr — радиационная температура помещения, °С.
При скорости движения воздуха от 0,2 до 0,6 м/с tsu следует определять по формуле
tsu = 0,6 tp + 0,4 tr.
Радиационную температуру tr следует вычислять по температурам внутренних поверхностей ограждений и отопительных приборов
tr = (Aiti) / Ai,
где Ai — площадь внутренней поверхности ограждений и отопительных приборов, м2;
ti — температура внутренней поверхности ограждений и отопительных приборов,°С.
Таблица 1.1
Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха в обслуживаемой зоне помещений жилых зданий и общежитий [3]
Период года | Наименование помещения | Температура воздуха, °С | Относительная влажность, % | Скорость движения воздуха, м/с | |||
оптимальная | допустимая | оптимальная | допустимая, не более | оптимальная, не более | допустимая, не более | ||
Холод- ный – | Жилая комната | 20-22 | 18-24 | 45-30 | 60 | 0,15 | 0,2 |
(20-24) | |||||||
То же, в районах с температурой наиболее холодной пятидневки минус 31 °С и ниже | 21-23 | 20-24 | 45-30 | 60 | 0,15 | 0,2 | |
(22-24) | |||||||
Кухня | 19-21 | 18-26 | НН* | НН | 0,15 | 0,2 | |
Туалет | 19-21 | 18-26 | НН | НН | 0,15 | 0,2 | |
Ванная, совмещенный санузел | 24-26 | 18-26 | НН | НН | 0,15 | 0,2 | |
Холод-ный | Помещения для отдыха и учебных занятий | 20-22 | 18-24 | 45-30 | 60 | 0,15 | 0,2 |
Межквартирный коридор | 18-20 | 16-22 | 45-30 | 60 | 0,15 | 0,2 | |
Вестибюль, лестничная клетка | 16-18 | 14-20 | НН | НН | 0,2 | 0,3 | |
Кладовые | 16-18 | 12-22 | НН | НН | НН | НН | |
Теплый | Жилая комната | 22-25 | 20—28 | 60-30 | 65 | 0,2 | 0,3 |
Для помещений общественных зданий дана следующая классификация:
Помещения 1 категории — помещения, в которых люди в положении лежа или сидя находятся в состоянии покоя и отдыха.
Помещения 2 категории — помещения, в которых люди заняты умственным трудом, учебой.
Помещения За категории — помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя без уличной одежды.
Помещения 3б категории — помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении сидя в уличной одежде.
Помещения Зв категории — помещения с массовым пребыванием людей, в которых люди находятся преимущественно в положении стоя без уличной одежды.
Помещения 4 категории — помещения для занятий подвижными видами спорта.
Таблица 1.2
Оптимальные и допустимые нормы температуры, относительной влажности и скорости движения воздуха
в обслуживаемой зоне общественных зданий [3]
Период года | Наименование помещения или категория | Температура воздуха, °С | Относительная влажность, % | Скорость движения воздуха, м/с | |||
оптимальная | допустимая | оптимальная | допустимая, не более | оптимальная, не более | допустимая, не более | ||
Холодный | 1 категория | 20-22 | 18-24 | 45-30 | 60 | 0,2 | 0,3 |
2 » | 19-21 | 18-23 | 45-30 | 60 | 0,2 | 0,3 | |
За » | 20-21 | 19-23 | 45-30 | 60 | 0,2 | 0,3 | |
3б » | 14-16 | 12-17 | 45-30 | 60 | 0,2 | 0,3 | |
Зв » | 18-20 | 16-22 | 45-30 | 60 | 0,2 | 0,3 | |
4 » | 17-19 | 15-21 | 45-30 | 60 | 0,2 | 0,3 | |
Теплый | Помещения с постоянным пребыванием людей | 23-25 | 18-28 | 60-30 | 65 | 0,3 | 0,5 |
Требования к параметрам микроклимата помещений отражены также в «Санитарно-эпидемиологических требованиях к жилым зданиям и помещениям» СанПиН 2.1.2.1002-00 [4].
Системы отопления и вентиляции должны обеспечивать допустимые условия микроклимата и воздушной среды помещений. Оптимальные и допустимые параметры микроклимата в помещениях жилых зданий приведены в таблице 1.3.
Таблица 1.3
Оптимальные и допустимые параметры микроклимата в помещениях жилых зданий [4]
Наименование помещений | Температура воздуха, 0C | Относительная влажность, % | Скорость движения воздуха, м/с | |||||
оптимальная | допусти – мая | оптималь – ная | допус- тимая | оптимальная | допустимая | |||
Холодный период года | ||||||||
Жилая комната | 20 – 22 | 18 – 24 | 45 – 30 | 60 | 0,15 | 0,2 | ||
То же, в районах наиболее холодной пятидневки ≤ -31 0С | 21 – 23 | 20 – 24 | 45 – 30 | 60 | 0,15 | 0,2 | ||
Кухня | 19 – 21 | 18 – 26 | Н/Н | Н/Н | 0,15 | 0,2 | ||
Туалет | 19 – 21 | 18 – 26 | Н/Н | Н/Н | 0,15 | 0,2 | ||
Ванная, совмещенный санузел | 24 – 26 | 18 – 26 | Н/Н | Н/Н | 0,15 | 0,2 | ||
Межквартирный коридор | 18 – 20 | 16 – 22 | 45 – 30 | 60 | 0,15 | 0,2 | ||
Вестибюль, лестничная клетка | 16 – 18 | 14 – 20 | Н/Н | Н/Н | 0,2 | 0,3 | ||
Кладовые | 16 – 18 | дек.22 | Н/Н | Н/Н | Н/Н | Н/Н | ||
Теплый период года | ||||||||
Жилая комната | 22 – 25 | 20 – 28 | 60 – 30 | 65 | 0,2 | 0,3 | ||
Н/Н- не нормируется.
При водяном отоплении температура поверхности нагревательных приборов не должна превышать 90 0С. Для приборов с температурой нагревательной поверхности более 75 0С необходимо предусматривать защитные ограждения.
studfiles.net
| Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭ |
files.stroyinf.ru
Оценка микроклимата помещений
Оценка микроклимата проводится на основе сопоставления измеренных параметров микроклимата (температура воздуха, относительная влажность воздуха, скорость движения воздуха, интенсивность теплового излучения) на всех местах пребывания работника в течение смены с нормативами, установленными СанПиН 2.2.4.548-96 “Гигиенические требования к микроклимату производственных помещений”.
Категория работ определяется в зависимости от выполняемой в помещении работы (см. табл. 3.1).
Период года определяется по среднесуточной температуре наружного воздуха.
Оптимальные и допустимые значения параметров микроклимата, соответствуют выбранной категории тяжести работ и периоду года (см. табл.3.2 и 3.3).
Усредненные значения измеренных параметров микроклимата заносят в табл. 3.9, сравнивают их с оптимальными и допустимыми параметрами микроклимата и определяют класс условий труда по показателям микроклимат в помещении.
Если все параметры микроклимата соответствуют оптимальным значениям, то условия труда характеризуются как оптимальные (1 класс) (см. табл. 3.2). Если хотя бы один из параметров не соответствует оптимальным значениям, то условия труда характеризуются как допустимые (2 класс) (см. табл. 3.3). В случае несоответствия одного из параметров оптимальным или допустимым значениям – условия труда характеризуются как вредные, и устанавливается степень вредности, характеризующая уровень перегревания или охлаждения организма человека.
Оснащение лабораторной работы
Оснащение рабочего места состоит из следующих приборов и инструментов: метеометр МЭС-200А, рулетка.
Приборы и методика измерения параметров
Микроклимата
Приборы для измерения параметров
Микроклимата
Параметры микроклимата в производственных помещениях контролируются различными контрольно-измерительными приборами.
Для измерения температуры воздуха в помещениях применяют ртутные или спиртовые термометры. Если требуется регистрация во времени, используют приборы, называемые термографами.
Для измерения относительной влажности воздуха используются психрометры, гигрометры и метеометры. Для регистрации влажности воздуха во времени используют гигрографы.
Скорость движения воздуха в производственном помещении измеряется с помощью крыльчатых или чашечных анемометров, термоанемометров и метеометров.
Метеометр МЭС-200А и методика измерения
Параметров микроклимата
Назначение
Прибор контроля параметров воздушной среды метеометр МЭС-200А предназначен для измерения атмосферного давления, относительной влажности воздуха, температуры воздуха, скорости воздушного потока. Скорость воздушного потока можно измерять как на открытых пространствах, так и в вентиляционных трубопроводах.
Измеряемые параметры микроклимата приведены в табл. 3.6.
Таблица 3.6
Параметры микроклимата, измеряемые
с помощью щупа Щ-1
| Измеряемые параметры микроклимата | Диапазон измерения |
| Атмосферное давление | от 80 до 110 кПА |
| Относительная влажность воздуха | от 0 до 98 % |
| Температура воздуха | от минус 40 до 85 оС |
| Скорость воздушного потока | от 0,1 до 20 м/с |
Устройство и принцип работы метеометра МЭС-200А
Общий вид и чертеж общего вида метеометра МЭС-200А с измерительным щупом Щ-1 приведен на рис. 3.1.
МЭС-200А состоит из блока электроники и измерительного щупа Щ-1.
Рис. 3.1. Чертеж общего вида метеометра
МЭС-200А с измерительным щупом Щ-1
В качестве датчика скорости воздушного потока используется миниатюрный платиновый терморезистор, подогреваемый стабилизированным током до температуры (200-250) оС.
В качестве датчика температуры используется платиновый терморезистор сопротивление 1 кОм (при температуре 0 оС) с нормирующим усилителем.
В качестве датчика влажности используется функционально законченный сенсор влажности с нормированным выходным напряжением от 0,8 до 4,2 В.
Щуп соединяется с блоком электроники гибким кабелем длиной 0,5 м, оканчивающимся 15-ти контактным разъемом DHS-15М.
Блок электроники служит для преобразования аналоговой информации в цифровую форму, математической обработки результатов измерений и отображения результатов измерений на двухстрочном матричном жидкокристаллическом индикаторе.
На лицевой панели МЭС-200А расположены:
– кнопка для включения и выключения МЭС;
– кнопки «П», «-», «+» для задания режимов работы.
На передней торцевой стороне блока электроники расположен 15-ти контактный разъем DHR-15F с надписью «T, H, V» для подключения щупа Щ-1 и датчик давления (надпись Р).
На задней торцевой стороне блока электроники расположены 9-ти контактный разъем DRB-9FA с надписью «РС» для подключения к компьютеру и разъем DJK- 02B с надписью «12 В» для подключения к источнику электропитания ИЭС7-1203. Кроме того, на этой же стороне блока электроники установлен светодиод сигнализации зарядки аккумуляторной батареи, который засвечен при выключенном состоянии МЭС-200А и свидетельствует о зарядке.
Подготовка метеометра МЭС-200А к работе
Перед эксплуатацией МЭС-200А проверяют визуально.
Производят зарядку аккумуляторной батареи от источника электропитания ИЭС7-1203, подключаемого к гнезду «+ 12 В». Время заряда должно быть не менее 16 ч. Во время заряда МЭС-200А должен быть выключен. О подключении источника электропитания к блоку электроники сигнализирует светодиод на задней торцевой стороне МЭС-200А.
Подключают соединительный кабель используемого щупа к разъему «T, H, V» и снимают защитный кожух со щупа.
Порядок проведения измерений метеометром МЭС-200А со щупом измерительным Щ-1
При нажатии кнопки включается подсветка матричного индикатора на время (18 – 20) с.
На индикаторе появляются надписи со значениями температуры и влажности
Т …………….. °С,
Н …………….. %.
Если аккумуляторная батарея разряжена, надпись в верхней строке будет мигать с частотой (1 – 2) Гц. В этом случае необходимо выключить МЭС-200А, подключить источник электропитания ИЭС7-1203 к блоку электроники и произвести подзарядку аккумуляторов. Установка режимов работы МЭС-200А осуществляется кнопками «П»,«+», «-». При нажатии кнопки МЭС-200А переходит в режим измерения температуры и влажности. Для установки МЭС-200А в режим измерения давления необходимо нажать кнопку «П». При следующем нажатии кнопки «П» МЭС-200А возвращается в режим измерения температуры и влажности и т.д.
Для установки МЭС-200А в режим измерения скорости воздушного потока необходимо после нажатия кнопки «П» нажать кнопку «+» и выждать (2÷3) мин (интервал времени, необходимый для прогрева сенсора скорости воздушного потока), после чего можно производить измерение скорости.
При следующем нажатии кнопки «П» МЭС-200А устанавливается в режим измерения температуры и влажности и т.д.
В режиме измерения температуры и влажности (Т, Н) при нажатии кнопки «П» и сразу затем кнопки «-» младшему разряду единицы измерения температуры соответствует 0,01 °С.
В режиме измерения давления (Р) при нажатии кнопки «П» и сразу затем кнопки «-» младшему разряду единицы измерения давления соответствует 0,01 кПа и 0,1 мм рт. ст.
Подсветка матричного индикатора возникает каждый раз при нажатии кнопки и затем любой другой кнопки и продолжается в течение ~ 10 с, а затем подсветка выключается. Для повторной подсветки следует нажать кнопку «+» или «-».
При измерении скорости воздушного потока измерительный щуп Щ-1 должен быть ориентирован относительно направления воздушного потока таким образом, чтобы плоскость приемного окна сенсора скорости измерительного щупа была перпендикулярна направлению воздушного потока, при этом головка крепежного винта на щупе должна быть направлена в сторону потока.
Требования к измерениям параметров
Микроклимата
Измерения параметров микроклимата проводятся:
– в холодный период года – в дни с температурой наружного воздуха, отличающейся от средней температуры наиболее холодного месяца зимы не более чем на 5°С;
– в теплый период года – в дни с температурой наружного воздуха, отличающейся от средней максимальной температуры наиболее жаркого месяца не более чем на 5°С.
Средняя температура наиболее холодного месяца зимы и средняя максимальная температура наиболее жаркого месяца выбираются согласно требованиям СНиП 23-01-99 «Строительная климатология».
Данная лабораторная работа выполняется в учебных целях без учета требований к температуре наружного воздуха.
Участки измерения температуры, относительной влажности и скорости движения воздуха должны распределяться равномерно по площади помещения.Количество участков измерения параметров микроклимата определяетсяв зависимости от площади помещения (табл. 3.7).
Таблица 3.7
Количество участков измерения параметров
микроклимата
| Площадь помещения, м2 | Количество участков измерения |
| До 100 | |
| 100…400 | |
| Более 400 | Количество участков определяется расстоянием между ними, которое не должно превышать 10 м |
Измерения параметров микроклимата производятся на нескольких высотах над уровнем пола (рабочей площадки) в зависимости от рабочей позы работника.
Порядок выполнения работы
1. Ознакомиться с устройством и принципом работы метеометра МЭС-200А. Зарисовать его принципиальную схему.
2. Подготовить рабочее место к проведению измерений.
3. Для определения усредненных параметров, определяющих состояние воздушной среды в помещении, необходимо условно разбить рабочую зону на ряд равновеликих объемов (см. табл. 3.7) и произвести измерения температуры, влажности и скорости воздуха в центре каждого объема с помощью измерительного щупа Щ-1 метеометра МЭС-200А, согласно требованиям к измерениям параметров микроклимата.
4. Начертить план помещения (его вертикальный разрез) и нанести на него точки замеров и показания температур.
5. Измерить температуру воздуха
При работах, выполняемых сидя температуру воздуха, следует измерять на высоте 0,1 м и 1,0 м, а при работах выполняемых стоя – на высоте 0,1 м и 1,5 м от пола или рабочей площадки.
Перепады температуры воздуха по высоте и по горизонтали, а также изменения температуры воздуха в течение смены при обеспечении оптимальных величин микроклимата на рабочих местах не должны превышать 2 °С.
При обеспечении допустимых величин микроклимата на рабочих местах: перепад температуры воздуха по высоте должен быть не более 3 °С; перепад температуры воздуха по горизонтали, а также ее изменения в течение смены не должны превышать: 4 °С при легких физических работах; 5 °С при физических работах средней тяжести; 6 °С при тяжелых физических работах.
Конечной величиной температуры воздуха является среднее арифметическое значение всех фактических замеров температуры воздуха (по высоте, по горизонтали и по времени).
6. Измерить относительную влажность воздуха
При работах, выполняемых сидя, относительную влажность следует измерять на высоте 1,0 м, а при работах, выполняемых стоя – на высоте – 1,5 м от пола или рабочей площадки.
7. Измерить скорость движения воздуха
При работах, выполняемых сидя температуру воздуха, следует измерять на высоте 0,1 м и 1,0 м, а при работах выполняемых стоя – на высоте 0,1 м и 1,5 м от пола или рабочей площадки.
Результаты измерений занести в табл. 3.8.
Таблица 3.8
Результаты измерений параметров микроклимата
| Номер участка замера | Высота над уровнем пола | Температура воздуха, °С | Фактический перепад температуры воздуха, °С, по высоте | Фактический перепад температуры воздуха, °С, по горизонтали | Влажность воздуха, % | Скорость движения воздуха, м/с |
| 0,1 | - | |||||
| 1,0 | ||||||
| 1,5 | ||||||
| 0,1 | - | |||||
| 1,0 | ||||||
| 1,5 | ||||||
| Средние значения |
Провести оценку микроклимата в помещении в соответствии с п.3.4. Результаты оценки микроклимата помещения занести в табл. 3.9.
Таблица 3.9
Результаты оценки микроклимата помещения
infopedia.su
Лабораторная работа № 2. Определение температуры воздуха в учебной комнате.
Протокол № 2.
Тема: «Методика определения и гигиеническая оценка температуры, влажности, скорости движения воздуха, их влияние на теплообмен. Гигиеническая оценка комплексного воздействия параметров микроклимата на теплообмен человека»
1. Учебная цель:
1.Изучить влияние микроклиматических факторов на организм человека.
2. Освоить методы измерения параметров микроклимата, ознакомиться со строением приборов для измерения микроклимата.
3. Научиться давать санитарно-гигиеническую оценку отдельных показателей и микроклимата в целом.
Вопросы для самоподготовки:
1. Ознакомиться с устройством и принципом работы приборов для определения параметров микроклимата и его оценки.
2. Определить с помощью барометра-анероида атмосферное давление.
3. Определить температуры воздуха в 6 точках комнаты, рассчитать среднюю температуру помещения, перепады температуры по горизонтали и по вертикали, оценить температурный режим.
4. Определить с помощью аспирационного психрометра и рассчитать абсолютную влажность воздуха в учебной комнате, с помощью таблицы максимальных влажностей воздуха рассчитать относительную влажность.
5. Кататермометром определить охлаждающую способность воздуха и рассчитать скорость движения воздуха в учебной комнате.
6. Оценить параметры микроклимата помещения, сопоставив их с гигиеническими нормативами, и дать комплексную гигиеническую оценку микроклимата учебной комнаты, учитывая объективные и субъективные реакции организма на микроклиматические факторы.
Лабораторная работа № 1.Определение атмосферного давления .
1. Напишите название прибора и укажите его составные части:
2. Принцип работы прибора:
1. Показания барометра-анероида:
B = мм рт. ст.
Вывод:
Лабораторная работа № 2. Определение температуры воздуха в учебной комнате.
1. Укажите название прибора и его составных частей:
2. Принцип работы прибора:
3.Определение температурного режима учебной комнаты.
| По вертикали, м | По горизонтали, °С | |||
| У наруж- ной стены | В центре | У внутрен- ней стены | Перепад | |
| 1,5 м от пола | Т4 = 0 С | Т2 = 0 С | Т6 = 0 С | |
| 0,5 м от пола | Т3 = 0 С | Т1 = 0 С | Т5 = 0 С | |
| Перепад, °С |
а.) Расчет средней температуры воздуха в помещении, 0 С :
Т°ср = (Т1+Т2+Т3+Т4 +Т5+Т6 ) / 6 …
Т°ср =
б.) Определите перепад температуры по горизонтали и вертикали, 0 С :
Вывод:
Рекомендуемые страницы:
Читайте также:
Воспользуйтесь поиском по сайту:
megalektsii.ru
