Как утеплить деревянные стены из бруса или бревна

Деревянные дома, у которых стены сделаны из бруса или бревна раньше считались сравнительно теплыми. Деревянная стена толщиной 200 мм обладает сопротивлением теплопередаче примерно 1,3 м2*°С/Вт, что намного больше, чем у обычной стены из кирпича, и тем более из бетона.

Но этого мало по современным представлениям и требованиям к ограждающим конструкциям. Согласно нормативам сопротивление теплопередаче стен жилого дома в районе г. Москва должно составлять не менее 3,2 м2*°С/Вт, тогда они будут считаться теплыми, а проведенное утепление — экономически выгодным.

Следовательно, деревянные стены нуждаются в утеплении, а разность 3,2 – 1,3 =1,9 м2*°С/Вт должна перекрываться утеплителем.
Остается выяснить, как сделать теплоизоляцию деревянных стен правильно, а затем осуществить это на практике, возможно, и самостоятельно. Или проконтролировать работу строителей, ведь ошибки в утеплении обходятся дорого.

С помощью минеральной ваты

Деревянные стены обычно утепляют минеральной ватой.

Через этот утеплитель легко проходит водяной пар, который сможет беспрепятственно выходить из дома через деревянные стены и через слой утеплителя наружу. Древесина при этом не будет намокать и портиться, останется сухой, а стена – долговечной.

Важно, что минеральная вата не пожароопасная, ее применение поможет улучшить конструкцию по важному фактору пожарной опасности.

Для утепления деревянных стен можно использовать дешевые варианты минваты плотностью 20 – 35 кг/м куб. Но этот утеплитель должен защищаться от продувания потоком воздуха, который движется над слоем утепления, супердиффузионной мембраной, чтобы не допустить выноса тепла и вредной микропыли.

Всегда ли подходит минвата


На рисунке приведена схема утепления деревянной стены минеральной ватой.

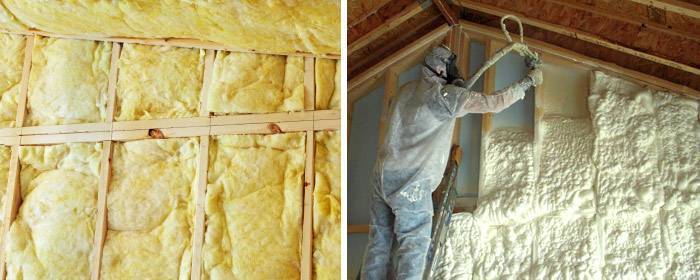

Пенопласт, пенополиуретан и подобные им пластики – не подходящие утеплители для применения в контакте с древесиной. С ними возможно увлажнение и спревания древесины, — укороченный срок службы конструкций.

Но для бревенчатых стен со щелями теплоизоляция минеральной ватой — не лучший вариант из-за опасности попадания ваты внутрь дома через щели.

Для бревенчатых стен лучше применить более экологичную целлюлозную вату.

Плотные стены из клееного бруса

Если деревянные стены сделаны из клееного бруса, созданного в заводских условиях, то они дают минимальную усадку, а швы между брусами остаются хорошо уплотненными.

Такие стены достаточно герметичны от продува воздухом и имеют достаточную сопротивляемость движению пару из здания, чтобы минеральная вата на такой стене не намокала.

Как известно большая пропускная способность минваты по пару, приводит к тому, что выходящий из здания пар конденсируется в точке росы, не успевает выветриваться, даже при нормальной вентиляции утеплителя.

Поэтому в системах с этим теплоизолятором должна присутствовать преграда для движения водяного пара в слой утеплителя. Паробарьером могут служить стены из плотных материалов (вентилируемый фасад), а если их нет, то устанавливается пароизоляционная мембрана.

Стены из бревна — в чем проблема?

Но со стенами из бруса или из бревна обычной влажности, ситуация несколько иная. Эта древесина усыхается в течении 5 лет. Даже если первый год возведенные деревянные стены оставляются без отделки под крышей на усадку, то в дальнейшем все равно потребуется дополнительная герметизация швов. Ведь изменения геометрических размеров деревянных элементов при их высушивании весьма значительные.

Таким образом, для вновь возведенных деревянных стен утепление минеральной ватой проблематично. Но и для старых домов из бревен и бруса риск появления больших утечек пара сквозь появившиеся щели и намокания утеплителя весьма высок.

Метод заделки щелей

Чтобы обеспечить нормальную эксплуатацию утеплителя минеральная вата и деревянных стен и не допустить их намокания, есть несколько вариантов.

Можно подождать без утепления до основной усадки стен, после чего провести дополнительное тщательное законопачивание всех стыков специальными герметизирующими составами для дерева.

После чего сделать теплоизоляцию, но в дальнейшем обеспечить тщательное слежение за возможным появлением щелей и их своевременную герметизацию изнутри. Это вариант подходит, если стены не обшиваются изнутри.

Метод размещения пароизолятора


Если стены изнутри обшиваются панельным материалом, то можно изнутри по стене установить пароизолятор, который оградит утеплитель от сквозной продувки и насыщения паром через щели. Микроклимат деревянного дома изменится существенно.

Разместить пароизолятор снаружи под слоем утеплителя. Но это требует дополнительной контробрешетки, так как прилегание пленки непосредственно к древесине не допускается. На пленке установленной снаружи будет конденсироваться влага. Поэтому со стенами нужен вентиляционный зазор и дополнительная обрешетка, а каналы вверху и внизу должны соединяться с внутренней атмосферой дома.

Таким образом, деревянные стены в теплоизоляции участвовать не будут…. Плюс варианта в том, что для утепления можно использовать любой утеплитель – он контактирует только с паробарьерной пленкой. Микроклимат определяется вентиляцией здания.

Применение газобетона

Утепление деревянной стены газобетоном. Газобетон плотностью до 400 кг/м кв. является больше утеплителем, чем конструкционным материалом. Его теплоизоляционные свойства сравнимые с сухой древесиной, а паропроницаемость существенно выше. Он может, как и минеральная вата, вплотную прилегать к деревянной стене, не нарушая состояния древесины.

Наружная кладка из блоков толщиной 200 – 300 мм вместе со стенами из бревна или бруса обеспечивает почти нормативное сопротивление теплопередаче. Но вопросы наличия щелей между бревнами снимаются не полностью и за ними все равно нужно следить изнутри здания.

Подробней о нахождении точки росы

Далее рассмотрим классический вариант утепления деревянной стены с помощью минеральной ваты с установкой обрешетки.

Как сделать обрешетку для деревянной стены

Обрешетку можно собрать из деревянных брусьев, без подвесов, что упрощает процесс. Целесообразней делать обрешетку с контробрешеткой, брусья которых перпендикулярны.

Это удорожает в целом строительство, но позволяет предотвратить сползание минеральной ваты, которая размещается горизонтально, оптимизирует крепление наружной обшивки – вертикальные брусья ставятся с нужным шагом. Таким образом, подбирается требуемый шаг обрешетки и для утепления и для крепления обшивки.

Первый ряд брусьев устанавливается горизонтально, второй ряд обязательно вертикально, — воздух должен двигаться снизу вверх между брусами контробрешетки в вентиляционном зазоре над утеплителем.

Крепление горизонтальных брусьев выполняется длинными саморезами с шагом 600 мм. При этом первый ряд брусьев выставляют в одной плоскости на деревянных подкладках.

Шаг установки всех брусов такой, чтобы между ними оставалось расстояние на 10 мм меньшее, чем ширина применяемого утеплителя.

Сверху на уложенный утеплитель крепится к горизонтальным брусьям с помощью степлера супердиффузионная мембрана.

Подвижное крепление вертикальных брусьев

Следующий этап – установка вертикальный брусьев. Их высота – 30 – 40 мм (высота вент. зазора), а ширина до 100 мм. Шаг установки подбирается исходя из особенностей крепления наружной панельной обшивки, например, для некоторых видов сайдинга рекомендуется шаг закрепления не более 400 мм.

Так как деревянные стены дают усадку, то расстояния между точками крепления вертикального бруса могут меняться. Поэтому плотное неподвижное закрепление вертикального бруса делается только к нижнему горизонтальному брусу, причем не менее чем двумя саморезами. К остальным горизонтальным брусьям делается подвижное крепление.

Оно может быть выполнено металлическими скобами, которые охватывают, вертикальный брус и закрепляются на горизонтальном саморезами. Или длинными саморезами с шайбой, для которых в вертикльном брусу делаются продольные выпилы.

Размещение брусьев на подвесах

Другой вариант крепления обрешетки под панельную отделку, в том числе и под сайдинг – размещение тонких брусьев на подвесах. При этом создается монолитный слой утеплителя минеральной ватой, который пробивается металлическими подвесами, прижимается к стене, брусьями и пластиковыми зонтичными дюбелями, чем и предотвращается его сползание.

Но здесь, опять же, должна обеспечиваться вертикальная подвижность соединений подвесов с вертикальными брусами (кроме спаренных усиленных нижних). Можно дополнительно ознакомиться как применяется минеральная вата на стенах

Панельная отделка может быть любой, не только сайдинг (сейчас появилось много различных панелей). На фундаменте с запасом устойчивости может быть выложена и наружная стена из облицовочного кирпича. Но в ней должны находиться вентиляционные отверстия для обеспечения движение воздуха, так же, как и под панелями.

Дополнительная информация: как делаются трехслойные стены

Инструкция по утеплению частного дома каменной ватой — ТЕХНОНИКОЛЬ

Утепление полов по деревянным лагам

  • Основа конструкции — деревянные лаги пола с расстоянием между балками 580— 590 мм.
    Снизу подшиваем стружечную плиту или другое сплошное основание.
  • В помещении с повышенной влажностью, например, в ванной комнате, по периметру основания укладываем пароизоляционную пленку. В комнатах с одинаковой температурой и влажностью пленка не нужна.
  • Подбираем толщину теплоизоляции и укладываем теплоизоляционные плиты. Мы используем плиты Роклайт/Техноакустик
  • Второй слой теплоизоляции укладываем с разбежкой швов 100-150 мм, чтобы избежать мостиков холода между утеплителем.
  • Поверх плит утеплителя вплотную укладываем пароизоляционную пленку (у нас это пленка ТЕХНОНИКОЛЬ) с перехлестом по швам 100-150 мм.
  • Проклеиваем швы пленки акриловой лентой для герметичности.
  • Излишки пленки обрезаем после монтажа чистого пола.
  • Укладываем напольное покрытие из крупноразмерных самонесущих материалов (OSB-фанера, двп, дсп, дерево и т.д.).
  • Укладываем подложку под финишное покрытие.
  • Монтируем финишное покрытие.

Звукоизоляция межкомнатных перегородок

Используем плиты Техноакустик толщиной 50 мм с двусторонней обшивкой гипсокартона, по металлическому или деревянному каркасу.

  • Устанавливаем каркас стены (деревянные балки или металлический профиль) с расстоянием между балками внутри 580—590 мм.
  • С одной стороны зашиваем стену листами OSB, ДВП или гипсокартоном.
  • Укладываем каменную вату.
  • Укладываем второй слой утеплителя с разбежкой швов 150 мм.
  • Закрываем утеплитель листами под финишную отделку. Фиксируем листы к каркасу.

Утепление мансарды

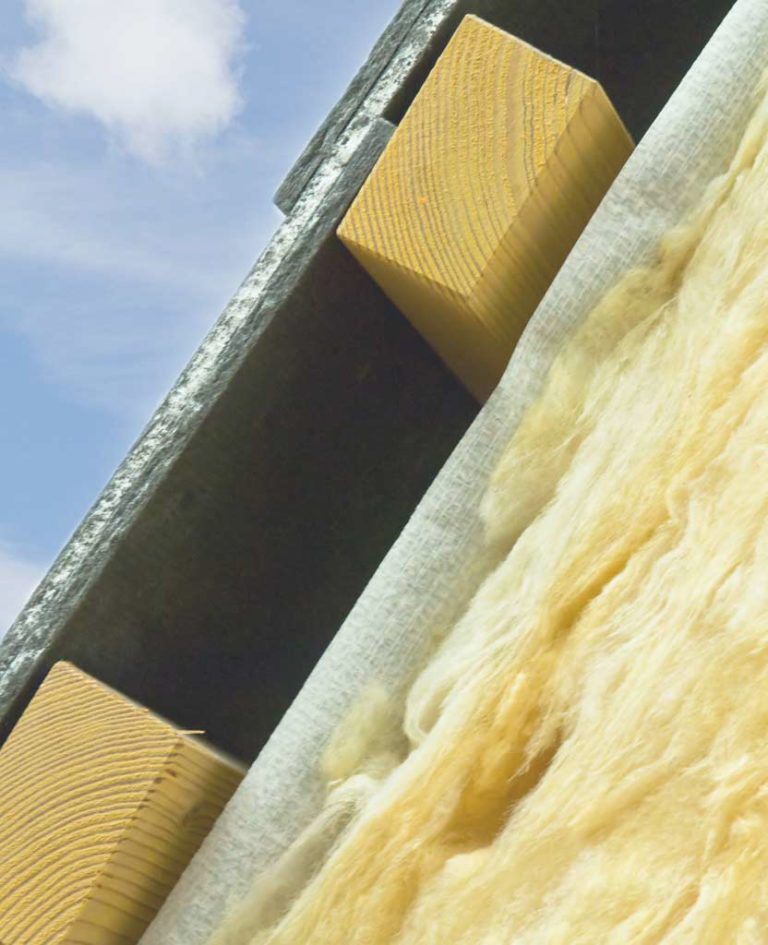

Утепление кровли между стропилами — самый распространенный способ теплоизоляции. Его можно делать снаружи или внутри.

  • Укладываем кровельное покрытие.
  • Обеспечиваем хорошую вентиляцию конструкции за счет вентзазора шириной 50-80мм, отделяющего утеплитель от финишного кровельного покрытия. Также необходимо установить вентиляционные отверстия на карнизах, свесах, коньках, хребтах и защитить их от сползающего снега.
  • Подготавливаем гидроветрозащитный наружный слой системы, укладывая гидропленку поверх стропил.
  • Укладываем утеплитель ( у нас это ТЕХНОНИКОЛЬ Роклайт) в межстропильное пространство. Следим, чтобы ширина утеплителя была на 10-15% больше, чем расстояние между стропильными ногами. Например, если ширина теплоизоляционной плиты 600 мм, то расстояние между стропилами должно быть 580-590 мм.
  • Поперек стропил пришиваем дополнительную обрешетку из бруса сечением 50* 50 мм.
  • Укладываем второй слой утеплителя с разбежкой стыков не менее половины их длины.
  • Закрываем утеплитель пароизоляционной пленкой. Раскатываем ее горизонтально и крепим строительным степлером.
  • Полотна пленки скрепляем акриловой лентой для герметичности.
  • Укладываем основания под финишную отделку (выравнивающие бруски, листы OSB, фанеры, гипсокартона).

Остались вопросы? Задайте их нам в комментариях.

Подробную видео-инструкцию смотрите на нашем канале YouTube:

ЭФФЕКТИВНОЕ УТЕПЛЕНИЕ НЕСУЩИХ СТЕН КАМЕННОЙ ВАТОЙ——– | михаил моторин

По мнению многих специалистов,утепление внешних стен каменной(базальтовой) с улицы,намного предпочтительней и лучше,чем утепление экструдированным полистиролом.Правильное утепление каменной ватой несущих стен с улицы,позволит не только качественно утеплить стены,но и на более долгий срок,чем пенопластом и экструдированным полистиролом.И да-каменная вата начинается плавится при температуре в 800 градусов.Но в утеплении каменной ватой,есть свои нюансы.

Стоимость каменной ваты зависит от ее плотности-чем больше ее плотность на кубический метр,тем стоимость ее больше. Но и срок службы каменной ваты зависит от плотности то же-чем больше плотность,тем больше срок службы.Но сейчас я рассмотрю утепление несущих стен каменной ватой плотностью в 50 кг/м3-эта каменная вата стоит недорого,да и монтаж ее не так сложен.

Этот метод,который я хочу рассмотреть по утеплению каменной ватой несущих стен,приемлем по цене.Здесь мы с помощью этого метода можем утеплять стены,как из кирпича и блоков,так и деревянные стены-каменная вата вплотную к дереву не приводит к образованию плесени и грибка,но только при правильном монтаже.При этом методе утепления внешней стены,который я хочу предложить,вы получите не только теплый фасад,но и красивый внешне.

Возьмем к примеру,самое сложное для этого утепления-кирпичная стена.Я предлагаю для этого метода использовать деревянные бруски с предварительной обработкой.Если все сделать правильно-срок службы деревянных брусков более 50 лет.

В этом методе будем использовать каменную вату толщиной 100 мм плотностью 50 кг/м3,деревянные бруски сечением 50 на 100 мм,усиленные оцинкованные уголки,деревянную обрешетку с сечением 20 на 100 мм,саморезы усиленные 6 на 60 мм для крепление деревянной обрешетки к деревянным брускам,и анкерные болты для полнотелого кирпича для крепления уголков усиленных к стене. Так же здесь мы будем использовать деревянный сайдинг и ветрозащиту.

Для начала,закрепляем деревянные бруски к кирпичной стене с помощью металлических уголков вертикально-именно крепим деревянные бруски к стене вертикально.Сначала все размечаем и с помощью анкерных болтов,крепим усиленные уголки к стене.А деревянные бруски крепим к металлическим уголкам с помощью болтов м6-на саморезы нет надежды,болты будут понадежнее.Бруски крепим так,что бы по ширине помещался лист каменной ваты в 60 см,и глубиной в 100 мм-то есть крепим бруски к стене на расстоянии друг от друга в 60 см,и высотой бруска в 100 мм.

Когда бруски закреплены к кирпичной стене вертикально,делаем между вертикальными брусками полочки,минимум три,одна полочка будет в самом низу ,другие полочки располагаются равномерно,вверху полочку можно не делать.Полочки нужны для того,что бы на них опиралась каменная вата.для полочек можно использовать уголки и доски сечением 20 на 100 мм.

После того,как бруски и полочки закреплены на стене,можно начинать закладывать каменную вату в 100 мм-самое главное,нижняя деревянная полочка не должна ложиться на фундамент,что бы дольше прослужила и не гнила. И вот тут,при утеплении каменной ваты стены,вам придется как минимум использовать респиратор,хорошие очки и специальная одежда,которую не жалко.Без респиратора класть каменную вату не рекомендую-потом аллергия замучит.

После того,как вы заклали каменную вату между брусков,начинаем крепить деревянную обрешетку 20 на 100 мм к брускам почаще,обрешетка будет играть дополнительную роль по фиксированию каменной ваты к стене.То есть,обрешетка прижмет каменную вату к кирпичной стене-только расстояние в этом случае между краями обрешетки не менее 20 см.

После того,как вы закрепили горизонтальную обрешетку к деревянным брускам,приступаем к монтажу ветрозащиты.Почему я не рекомендую ветрозащиту крепить вплотную к каменной вате-зимой в мороз,ветрозащита холодная,и пары воды будут конденсироваться на ветрозащите.По этому я рекомендую крепить ветрозащиту на небольшом расстоянии от каменной ваты-хотя бы в 20-30 мм,не будет мокреть каменная вата.

После того,как ветрозащита закреплена к обрешетке,начинаем крепить обрешетку вертикально,мы не только дополнительно с помощью этой обрешетки крепим ветрозащиту,к ней в последующем будет закреплен сайдинг. Недостаток этого метода крепления обрешетки-то что приходится использовать два слоя.

А далее берем деревянный сайдинг и крепим к вертикальной обрешетке.Как крепить сайдинг к обрешетке-решать вам.

Таким методом можно утеплять любые типы несущих стен.Так же при утеплении таким методом,можно использовать стекловату в рулонах-особенно при утеплении стен из бревна.Современная стекловата не так сильно колется,как ее старинный аналог.Но еще важное,когда утепляете стены каменной ватой или стекловатой,заделывайте все дырки так,что бы этот утеплитель не таскали мелкие птицы-они приспособились использовать эти утеплители для гнезд.а то они нахрен за определенное время,весь ваш утеплитель потырят.

ВОТ ТАК МЫ НЕ ТОЛЬКО КАЧЕСТВЕННО УТЕПЛИМ ФАСАД-НО И СТОИМОСТЬ ЭТОГО БУДЕТ ПРИЕМЛИМОЙ.ЕСЛИ СДЕЛАТЬ САЙДИНГ ПЛАСТИКОВЫЙ-ТО БУДЕТ ДЕШЕВШЕ.НО ЛУЧШЕ ПЕРЕПЛАТИТЬ И СДЕЛАТЬ ИЗ ДЕРЕВА И ПОКРЫТЬ ЧЕМ НИБУДЬ-НАМНОГО ЛУЧШЕ.

как и чем крепить минвату внутри дома к деревянной и кирпичной стене? крепеж для крепления минеральной ваты

Необходимые инструменты и материалы для работы

Выделяют несколько способов утепления стен, которые мы рассмотрим ниже. Но есть определенный набор материалов и инструментов, который пригодится практически в любом случае:

  • рулетка;
  • строительный уровень;
  • шуруповерт;
  • саморезы, шурупы, гвозди;
  • металлизированный скотч;
  • гидроизоляционная мембрана;
  • деревянные рейки;
  • дюбеля;
  • ножи;
  • грунтовка;
  • и, конечно, сама минеральная вата.

Вместо деревянных реек допустимо использовать профили из металла. Кроме того, не забудьте о защите своего здоровья: подготовьте респиратор, перчатки, специальные очки или полноценный защитный костюм.

Рассмотрим самые популярные разновидности утеплителей с металлическим покрытием.

Самый популярный материал с фольгированным покрытием изготавливается на основе вспененного полиэтилена. Может быть двух или трехслойным.

Применяется повсеместно, при строительстве домов, бань, саун. Также используется для шумоизоляции и утепления автомобилей. Может использоваться как подкладка для ламината и других напольных покрытий.

Толщина фольгированного покрытия редко превышает 15 мкм. Фольгированный слой может наноситься с обеих сторон утеплителя, благодаря чему материал способен отражать как внутреннее тепло, так и холод, проникающий с наружи помещения.

Вспененный полиэтилен с фольгированным покрытием производят компании:

  • изовер;
  • isocom;
  • технониколь;
  • изолон.

Стоит отметить, что технологий производства вспененного полиэтилена несколько:

  • Обычный, недорогой производится по технологии вспенивания, после чего не проходит дополнительной обработки, в результате его сопротивление динамическим нагрузкам не достаточно высокое. Проще говоря, материал подвержен усадке.
  • Второй способ — сшитый полиэтилен, после производства проходит специальную обработку, благодаря чему становится плотнее и после снятия нагрузки стремится восстановить исходную форму и размеры.

Для монтажа такой теплоизоляции не требуется определенных навыков:

  • Достаточно развернуть рулон, отрезать необходимое количество материала и закрепить на утепляемой поверхности.
  • Для крепления можно использовать строительный степлер.

Второй вариант фиксирования «блестяшки», придавливание её рейками обрешетки для сайдинга или вагонки. Утеплитель укладывается внахлест не более 10 см, стыки проклеиваются металлизированным скотчем и прижимаются рейкой, либо фиксируются скобами.

Еще одна разновидность утеплителя с металлическим покрытием – минеральная вата.

Используется в основном для наружного утепления или для теплоизоляции мансардных помещений. Минеральная вата (стекловата), даже без металлического слоя обладает неплохими теплоизляционными качествами. Наличие на поверхности слоя из металла только усиливает её эффективность.

У минеральной ваты есть и минусы. В первую очередь, она боится влаги, поэтому при внутренних работах её используют только для сухих помещений, преимущественно для утепления крыш. Вторая особенность, которую необходимо учитывать, это практически нулевое сопротивление нагрузкам. Это значит, что даже незначительный вес груза способен сдавливать минеральную вату, в результате чего теплоизоляционные свойства резко снижаются. Использовать минеральную вату для утепления пола не эффективно.

Монтировать такой утеплитель немного сложнее, нежели предыдущий:

Для крепления к бетонным, кирпичным и газоблочным основаниям применяются специальные дюбеля для изоляционных материалов, шляпка которых широкая, за счет чего не разрывает рыхлую структуру утеплителя.

Лучше уложить плиты фольгированной ваты с обратной стороны потолочных досок, снаружи помещения. Такая схема предотвратит намокание утеплителя, в результате чего потери полезного тепла помещением снизятся.

Предлагаем ознакомиться: Смесь для стяжки пола — 105 фото лучших вариантов на грядущий год!

Материал используют во влажных помещения. Благодаря фольгированному слою отражает тепло и предотвращает попадание влаги в материал.

Пенополистерол — производная пенопласта. Структура плотная, мелкопористая, за счет этого хорошо сопротивляется внешним нагрузкам. Легко выдерживает вес взрослого человека, поэтому при монтаже на него можно наступать. Материал рекомендован производителями как основа под укладку системы теплого пола.

Некоторые компании наносят на верхний слой из металлизированной пленки специальные разметочные линии, при помощи которых удобно контролировать правильность укладки нагревательных элементов теплого пола.

Материал имеет особенности, которые выделяют его среди других утеплителей с покрытием из металла.

Дело в том, что базальтовая плита, способна выдерживать температуру до 700 градусов. Это делает возможным применять материал при строительстве зданий, которые должны отвечать самым высоким требованиям пожарной безопасности.

Например, плиты фольгированного базальта применяют при строительстве заправочных станций.

Характеристики минеральной ваты

Характеристики минеральной ваты в зависимости от типа изготовления

Самой используемой и прочной является базальтовая разновидность минваты, произведенной из вулканического вещества. У данного материала меньше всего недостатков, а цена позволяет использовать его для любых работ:

  • утепление фасада здания;
  • для закладки под пол для сохранения тепла;
  • для утепления кровли;
  • для звукоизоляции между комнатами при тонких перегородках из гипсокартона.

Есть минвата для утепления с фольгированной стороной и нефольгированная.

Прочность и плотность

Прочность или сопротивление динамическим нагрузкам зависит от количества вертикальных волокон. Чем выше плотность, тем больше прочность и тем большие нагрузки на 1 квадратный метр способен выдерживать материал. Например, при плотности в 300 кг/метр кубический, вата выдерживает давление до 700 кг/метр квадратный.

Плотность – это количество волокон на определенной площади. При повышении плотности увеличивается вес плиты. Более плотные образцы применяются для наружных работ и под бетонные стяжки, так как они должны выдерживать условия окружающей среды. Чем выше плотность, тем дольше материал сохранят свою первоначальную форму даже при резком изменении температурного режима.

Усадка

Степень усадки минерального материала – базальтовых плит или стекловаты – ничтожно мала, поэтому их успешно применяют для герметизации труб – водопроводных, газовых. С течением времени швы остаются на своем месте и не пропускают воду, холод, обеспечивая циркуляцию транспортируемого вещества.

Теплопроводность

Пористая структура с воздушными пузырьками внутри препятствует быстрому прохождению тепла через базальтовую плиту. То же самое касается стекловаты и шлаковаты. Чем выше плотность плиты, тем больше степень изоляции от жары или холода. В процессе эксплуатации теплопроводность минваты способна увеличиться на 50% из-за поглощения влаги.

Есть только один материал, который составляет конкуренцию минвате по данной характеристике – это пенополистирол. Преимущество ваты в том, что состоит она из натуральных компонентов и стоит дешевле.

Слой минваты в 13 см способен заменить кладку кирпича в 1,5 м, поэтому с данным материалом выгодно экономить на строительстве и расходах на теплоносители.

Морозостойкость

В документах ГОСТ не указаны показатели морозостойкости, которые должны соблюдать производители, но известно, что стекловату не рекомендуется охлаждать ниже 60 градусов, что соответствует природным условиям крайнего севера. Для каменной ваты этот показатель гораздо выше: охлаждение до минус 190 градусов нисколько не вредит материалу.

Звукоизоляция

С помощью минеральной ваты можно снизить показатели шума в помещении. Благодаря пористой структуре звуковые волны не распространяются с обычной скоростью, а замедляют ее при проходе через волокнистую структуру, где скорость и сила звука существенно падают.

Токсичность

Из-за наличия связующего вещества фенолформальдегидной смолы ранее считалось, что минвата способна вызывать проблемы со здоровьем при испарении фенола. Последние исследования доказывают, что фенол не испаряется при обычных температурах. Утеплитель минеральная вата получил 3 степень канцерогенности, в которую также входит кофе и чай, ежедневно употребляемые людьми.

Огнестойкость

Результаты испытаний на огнестойкость

Все виды минеральной ваты относятся к негорючим материалам, но температура плавления у них разная. Самой стойкой является базальтовая вата – ее волокна начинают плавиться после 2 часов воздействия температурой в 1000 градусов. После такого нагревания материал утрачивает свойства и подлежит замене, так как волокна спекаются и дают усадку.

Водопоглощение и паропроницаемость

Базальтовые плиты и другие виды минеральной ваты выбирают за низкую исходную влажность материала, которая содержит 1% воды. Есть гидрофобизированные специально обработанные материалы, которые при полном погружении в воду способны впитать не более 6% жидкости. Обычные виды впитывают до 30%.

Утеплители на стекловолоконной основе

На рынке стекловолоконной теплоизоляции высоким спросом пользуются тепло- и звукоизоляционные материалы, разработанные специалистами компании Урса.

Экологически безупречные утеплители нового поколения лишены многих недостатков характерных для стекловаты.

  • Беспылевые производственные технологии исключают при монтаже засорение окружающей среды. Минимальная усадка определяет пригодность этой группы утеплителей для отделки вертикальных конструкций. Звукоизоляция урсой придает стенам и перекрытиям шумопоглощающие свойства, относительно небольшой вес позволяет использовать стекловолоконный утеплитель на конструкциях с недостаточным запасом прочности.
  • По сравнению с базальтовой ватой, термостойкость стекловолоконной теплоизоляции в два раза ниже, верхний температурный предел составляет немногим более 400°С . Недостаток компенсируется более совершенными тепло- и звукоизолирующими свойствами материалов. На практике – это уменьшение объема теплоизоляции и снижение нагрузок на строительные конструкции.

Стоимость стекловаты и изготовленных на ее основе теплоизоляционных материалов меньше, что определяет их пригодность для реализации масштабных проектов.

Ведущие производители базальтовых и стекловолоконных утеплителей расширяют действующий ассортимент за счет модернизации проверенных временем моделей и разработки новых.

Мы поможем вам правильно выбрать и купить строительные материалы и команда настоящих профессионалов окажет строительные услуги в самые короткие сроки и по приемлемой стоимости!

Популярные производители

На рынке плиточные утеплители представлены продукцией отечественного и зарубежного производства.

По соотношению цены и качества популярность завоевали теплоизоляторы нескольких торговых марок.

  1. Isover. Под этим брендом выпускаются виды плиточных утеплителей с различными размерами и техническими характеристиками. В каталоге представлены универсальные, фасадные, кровельные и напольные утеплители.

  2. Knauf. Производитель предлагает изоляторы высокого качества для теплоизоляции кровли и утепления стен. Он изготавливает минплиты на основе базальта и стекловолокна. Продукция Knauf может использоваться для улучшения звукоизоляции помещения.

  3. Rockwool. Под этой торговой маркой выпускаются как универсальные плиты, так и специализированные утеплители. Производитель предлагает гидрофобизированные теплоизоляторы, двухслойные изделия с гладкой и шероховатой поверхностью, жесткие листы и биологически устойчивые решения с фольгированием.

  4. «Технониколь». Компания выпускает плиточные утеплители для бытового и профессионального применения. Под брендом выпускается мягкая, полумягкая и жесткая плиточная минвата.

  5. «Термопол». Производитель предлагает жесткие плиты, изготовленные из базальтовых пород с использованием гидрофобизирующих веществ. Утеплители «Термопол» предназначены для использования в гражданском и промышленном строительстве.

Минплиты этих производителей оставляют положительное впечатление как у домашних, так и у профессиональных мастеров. Они легко монтируются, подгоняются под нужные размеры и практически не пылят.

Типы в зависимости от материала изготовления

К 3-м вариантам теплоизоляционных плит из минваты имеют отношение — стекловата, каменная и шлаковата.

Эти разновидности располагают конкретной шириной минваты, длиной волокон и технологическими параметрами, устанавливающими их популярность использования на той либо иной площади.

Шлаковата

Шлаковата производится из электродоменного шлака, владеет размером волокон от 4 до 12 мк и длиной 16 мм. Теплопроводность составляет 0.48 Вт/мК с повышенной гигроскопичностью. Минеральная вата размеры — 500×1000Х50 мм. Данная модификация гидрофобна и более других имеет предрасположенность к влажности, что не дает возможность использовать на наружной кровельной теплоизоляции, а ее низкий уровень пожарной безопасности, исключает применение в мансардных помещениях.

Еще один ее минус в том, что волокна довольно ломкие, и работать с таким материалом возможно исключительно в перчатках. Несмотря на все это, учитывая хорошую гибкость и однородную толщину, работать с таким материалом довольно удобно. К тому же шлаковата нетяжелая, даже приличное количество матов не образует нагрузку на систему кровли. У нее очень легкая конструкционное строение, теплопроводность 0.048 Вт/мК.

По причине собственной текстуры она располагает большой паропроницаемостью и гигроскопичностью, в связи, с чем при данном виде, необходимо применение гидроизоляции.

Стекловата

Стекловата — относится к бюджетным стройматериалам для теплоизоляци. При этом она обладает весьма хорошей плотностью и эластичностью, с коэффициентом теплопроводимости — 0.050 Вт/мК. Выполняется она из аналогичного расходного материала, что и обыкновенное стекло — песок, сода, доломитовый и известняковые породы. Размер волокон до 15 мк. Размеры утеплителя минваты в плитах — 1250Х600Х50 мм.

Допустимый температурный режим +450С. Главное достоинство — относительно небольшая цена. К минусам — низкие эксплуатационные характеристики и высокий риск для дыхательных органов человека и кожи, что вынуждает быстро выполнять изоляционные работы, с плотной защитой уложенного слоя поверхностным материалом, при этом работник должен использовать при работе специальную одежду, респираторы и очки.

Каменная вата

Каменная вата наиболее безопасная, поскольку выпускается из натуральных материалов, в основном, из горной породы. Поэтому она может быть самых различных цветов, от желто-коричневых до зеленых. В процессе изготовления базальтовые породы расплавляют на тончайшие волокна. В противоположность стеклянной, базальтовая минвата наиболее увесистая, эластическая и жаростойкая:

  1. Базальтовые плиты обладают теплопроводимость 0.12Вт/мК — это наибольший показатель, для теплоизоляторов.
  2. Каменная вата размеры плиты — 1000Х500Х20мм, 1200Х600Х40 мм.
  3. Размер волокон до 12.0мкм, а длина нитей — от 16.0 мм.
  4. Она обладает воздушной структурой, высокой паропроницаемостью и потребностью во влагозащите.
  5. Чем более сжата структура каменной ваты, тем она меньше разламывается при установке, создавая меньше пыли и тем легче компоновать ее на отвесных поверхностях.

Технология

Работы по монтажу минваты требуют не только знаний, но и сноровки для работы с нею. Технология утепления отличается от работы с пенопластом, потому необходимо проводить все мероприятия ответственно. Если закрепить минвату плохо и некачественно, то она понемногу разрушает штукатурку под собой, что ведет к частичному или полному обвалу утеплителя.

Технология крепления плит ваты сводится к тому, что изначально нужно сделать отвесы, по которым можно будет ровно установить материал. Самый простой, но не менее надежный способ, это крепление капронового шнура на гвозди. Один гвоздь забивается в верхней части стены, второй – в нижней. Расстояние от одного шнура до другого должно составлять 80 см.

Такая система помогает сделать и опалубку, правильно располагая профили. Шнур натягивается на небольшом расстоянии от стены, что позволяет свободно монтировать дополнительные сооружения, если они нужны, при этом имея четкий ориентир

Расположив ориентиры по всей длине стены, важно установить пароизоляционную пленку до того, как начнется работа с опалубкой и утеплителем. Такая мера позволяет обезопасить поверхность стены от лишней влаги, в то же время минимизируя количество конденсата, которое попадает и на вату, сохраняя ее целостность и продлевая срок эксплуатации.

Поскольку минеральная вата имеет довольно большой вес, просто закрепить ее на поверхности стены, как пенопласт, не получится, она со временем начнет отходить

В этом случае для качественного утепления стоит использовать металлические профили, в которые плотно укладывается материал. Для обеспечения лучшего результата стоит воспользоваться еще и специальным клеем. Дополнительным креплением утеплителя к стене станут пластиковые дюбели, имеющие большие шляпки, именно они позволяют обеспечить гарантию качества работы.

Как крепить?

Это важный вопрос, с которым следует разобраться, если вы решили заняться утеплением помещения самостоятельно. Прежде всего позаботьтесь о том, чтобы у вас был защитный костюм для работы и перчатки, чтобы предотвратить аллергическую реакцию и попадание частиц волокон в дыхательные пути и на открытые участки кожи.

Существует несколько вариантов установки минеральной ваты в зависимости от сферы применения и разновидности материала.

Если речь идет об утеплении стен внутри, тогда стоит использовать обрешетку. Такой каркас изготовлен из брусков, которые крепятся к стене. Между ними есть ячейки, куда необходимо укладывать плиту теплоизоляции. Такой способ подходит и для работы с перегородками из гипсокартона. Но если вы хотите облицевать наружные стены, такой вариант не совсем подходит. Для крепежа используйте клей-пену или состав вместе с дюбелями. Наружный каркас облицовывают мягкими плитами, используя именно каменную вату. Каркас нужен для того, чтобы облегчить нагрузку на нижние участки, где находится утеплитель. Здесь можно использовать либо деревянный брус, либо металлический профиль, который более прочный.

Таким образом, для крепежа утеплителя можно использовать такие варианты – клеевой состав или пена, дюбели и обрешетка. Все зависит от ваших предпочтений и условий работы, при этом у каждого метода есть свои особенности и плюсы.

Начать следует с обрешетки, которая зачастую используется для вентилируемых фасадов. Мягкий утеплитель не подходит для мокрых стен, у него недостаточно жесткости, поэтому он не сможет выдерживать вес облицовки. Если вам нравится отделка барашком или короедом, тогда следует рассмотреть другие варианты. Обрешетка больше всего подходит для внутренних работ, где она полностью себя оправдывает.

Чтобы получить максимальный эффект, для начала на стену укладывается пароизоляционный материал, который можно закрепить степлером. Затем монтируется цокольный профиль, прикручивается саморезами брус, только после этого можно начинать укладку минваты. Убедитесь, что плиты сидят достаточно туго, чтобы не было сквозных участков, через которые может проходить холод.

Что касается крепления на клей, это один из тех способов, который подходит исключительно для вентилируемых фасадов. Если нужно проводить штукатурные работы, тогда понадобятся дюбели-зонтики, их еще называют «грибки» – такой метод установки минваты составляет 90% случаев, поэтому можно смело рассматривать его.

Чтобы все прошло гладко, необходимо сделать разметку мест, где будут делаться отверстия, куда вставляется дюбель. Убедитесь, что шляпка плотно прижалась к материалу. Стержень необходимо вводить вручную в гильзу, после чего забить его молотком. Шляпка должна быть утоплена, но не переусердствуйте.

Теперь вы знаете все необходимое о минеральной вате, ее технических свойствах, особенностях разных видов материала, а также сферах применения. Такая информация поможет тщательно разобраться в том, какой именно утеплитель подойдет в вашем случае, и как правильно с ним работать, чтобы сделать качественную звуко- и теплоизоляцию.

Смотрите видео о минеральной вате.

Нюансы выбора

К покупке минераловатных листов нужно подойти ответственно, поскольку от правильности выбора будет зависеть эффективность теплоизолятора.

Чтобы не ошибиться, рекомендуется следовать рекомендациям специалистов.

Важно учитывать условия, при которых будет эксплуатироваться изолятор. Следует подбирать материал в строгом соответствии с потребностями
Например, для утепления пола и стен не нужно отдавать предпочтение фасадным решениям – в этом случае минплита быстро утратит эксплуатационные свойства.

Необходимо принимать во внимание давление, которому будет подвергаться конструкция – при серьезных весовых нагрузках нужно выбирать листы с максимальными показателями жесткости

В противном случае изолятор быстро уплотнится и утратит теплоизоляционные качества.

Для внутреннего утепления кровли лучше всего отдать предпочтение плитам с фольгированным слоем.

При выборе утеплителя нужно обращать внимание на расположение волокон
Плиты с вертикальным направлением волокон хорошо удерживают тепловую энергию, а с хаотичным – отличаются большей прочностью. Последние рекомендовано использовать там, где нужно выдерживать большие весовые нагрузки.

Когда пароизоляция необходима

Однозначно достаточно просто сформулировать условие нужна ли пароизоляция. При утеплении минватой защита от паров воды понадобится в тогда, когда есть вероятность контакта с воздухом, поступающим со стороны помещения.

Для обеспечения эффективной работы, каждый слой теплоизоляционного “пирога”должен в той или иной степени пропускать воздух. В направлении от комнаты к улице эта способность должна увеличиваться.

Таким образом, теплый воздух из помещения очень медленно просачивается между волокнами, вытесняя оттуда холодный.

Это могут быть вертикальные стойки каркаса, половые лаги или стропила. С наружной (внешней) стороны устраивается ветро- гидроизоляционный барьер, защищающий от воздействия атмосферных осадков и сильного прямого ветра.

Такая схема справедлива при выполнении каркасных стен, полов, кровли мансарды, потолка жилого этажа при наличии сверху холодного чердака.

Внутренние перегородки и перекрытия между жилыми помещениями требуют немного другого подхода. Влажный воздух в этом случае может проникнуть в минеральную вату с любой стороны. Для сохранения теплотехнических характеристик конструкции парозащитный барьер устанавливается с обеих сторон.

Излишки влаги отводятся через вентзазор, оставляемый под наружным декоративным фасадом.

Прилипнет ли что-нибудь к Roxul?

Сообщение WKG от

3 января 2015 г. 12:33:29 GMT -6

Только один способ узнать.

Я бы подумал, что будет сложно получить гладкую поверхность, как сказал Бакин, было бы легче с какой-нибудь рамкой. Таким образом, вы можете приклеить края, не пропитывая Roxul лицевой стороной.Кроме того, я мало что знаю о свойствах спрея на клее, но я думаю, что все, что значительно меняет воздухопроницаемость Roxul, может в некоторой степени повлиять на его акустические свойства. Если бы я собирался попробовать без рамы, я бы посмотрел на доску Knauf Ecose Black Acoustic, она, вероятно, осталась бы немного более жесткой. Прямо сейчас у Mixmastered есть бесплатная доставка и множество вариантов, а также товары для дома. Он также будет строить в соответствии со спецификациями по разумным ценам.

Сообщение kcatthedog от

3 января, 2015 17:19:47 GMT -6 роксул? Я думал, что это инертно?

проветрить и осторожно с пылью?

ЗДОРОВЬЕ И БЕЗОПАСНОСТЬ

Исследование показало, что риск развития рака у пользователей или рабочих, занятых производством минеральной ваты, не увеличивался.Международное агентство по изучению рака (IARC) обновило предыдущую Монографию и классификацию 1987 года, касающуюся воздействия на здоровье различных MMMF (искусственных минеральных волокон), исключив их из группы 2B (возможно, канцерогенной).

Контроль пыли

Еще одним важным фактором безопасности при обращении с изоляцией является контроль пыли. Эти рекомендуемые методы работы помогут вам использовать продукты таким образом, чтобы свести к минимуму преходящий зуд кожи.

Как уменьшить количество пыли

1.Храните материал для защиты от повреждений, в том числе от влажности.

2. Распаковать материал на месте нанесения.

3. Разрежьте изоляцию на плоской поверхности. Используйте острый нож с зазубренным краем. Не пользуйся пилой. Если только вам не нужно резать жесткие кровельные доски.

4. Откройте дверь или откройте окно, чтобы обеспечить хорошую вентиляцию.

5. Организуйте свое рабочее место таким образом, чтобы упростить монтаж и фиксацию.

6. Закройте открытые вентиляционные каналы, чтобы уменьшить количество твердых частиц в каналах.

7. В закрытых помещениях с плохой вентиляцией используйте защитные очки и респиратор. Рекомендуется использовать перчатки и свободную рабочую одежду с длинными рукавами и длинными рукавами.

8. Держите рабочее место в чистоте. Предотвратить вихревую пыль. Используйте пылесос, а не метлу.

9. Не руб. Стирать в холодной воде. По окончании работы смените одежду и постирайте.

Сообщение WKG от

3 января 2015 г., 20:01:00 GMT -6 Я как раз говорил о приклеивании ткани к безопасному и прочному материалу.Я просто куплю свет 2х4 мдф по низким ценам в качестве основы. Достаточно просто.

Рамка, вероятно, была бы лучше, поскольку она позволит звуку проходить сквозь нее, используя воздушное пространство за панелью и ослабляя отражения, прежде чем они вернутся в пространство. В противном случае это было бы то же самое, что закрепить его на стене.

Сообщение tonycamphd от

3 января, 2015 20:45:40 GMT -6 был на реальных ловушках и увидел это:

“При установке в углах мини-ловушки очень хорошо поглощают частоты ниже 80 Гц и по-прежнему эффективны (0.30) до 40 Гц. Одна из причин, по которой MiniTraps намного более эффективны, чем другие виды обработки, – это воздушный зазор за панелями. При установке на стене с помощью распорки звук проникает за MiniTrap, поэтому его задняя поверхность также может поглощать звук. Этот воздушный зазор увеличивает поглощение до пятидесяти процентов, а также расширяет поглощение до более низких частот по сравнению с установкой на плоской стене. При установке в углу, поглощение еще больше, особенно на низких частотах. Не только потому, что звуковые волны могут попасть в ловушку, но и потому, что низкие частоты имеют тенденцию фокусироваться в углах.НЕ неверно, но это вводит в заблуждение, например, если вы возьмете ту же самую угловую ловушку и заполните задний воздушный зазор изоляцией, она БОЛЕЕ эффективна, чем угловая ловушка с воздушным зазором, то же самое относится к подвешиванию на стене, так как Пример – 5 дюймов roxul более эффективны, чем 3 дюйма roxul с воздушным зазором 2 дюйма.

3 дюйма roxul с воздушным зазором 2 дюйма более эффективны, чем 3 дюйма roxul на стене.

Надеюсь, это имеет смысл.

Почему мы используем изоляцию из каменной ваты

Дэнни Липфорд с новой изоляцией Rockwool.

Зима – идеальное время года, чтобы заняться проектами реконструкции дома, и если эти проекты включают открытие стен, внимательно посмотрите на свою изоляцию. На самом деле, знаете ли вы, что 9 или 10 домов недостаточно изолированы?

Правильно изолированные дома не только обеспечат комфорт вашей семье, но и помогут повысить энергоэффективность вашего дома. Добавление теплоизоляции, особенно на чердаке, может сэкономить до 200 долларов в год на ежегодных счетах за электроэнергию в вашем доме! Обновите изоляцию в вашем доме с помощью теплоизоляции из каменной ваты.

Изоляция из каменной ваты Rockwool огнестойкая и негорючая, что дает вашей семье больше времени, чтобы спастись от огня в случае возгорания дома. Каменная вата также является влагостойкой и не способствует росту плесени или грибка. Это ключ к здоровому дому. Каменная вата также обладает отличными звукопоглощающими качествами. Так что вам не придется беспокоиться о том, что в гостиной будет слышна стиральная машина и сушилка, или громкая музыка, исходящая от вашего подростка наверху.

Установка изоляции может напугать даже самых опытных домашних мастеров, но каменная вата очень проста в установке.Просто разрежьте его хлебным ножом, чтобы он поместился во все укромные уголки ваших стен.

Roxul – это имя, которое вы, вероятно, узнаете, когда думаете об изоляции из каменной ваты здесь, в США, но теперь Roxul переходит на свое глобальное название Rockwool. Тот же самый замечательный продукт только под новым названием. Вы можете купить утеплитель Rockwool в большинстве домашних центров. Для получения дополнительной информации посетите сайт Rockwool в Интернете. Вы также можете посмотреть это видео!

Предыдущая статьяКак глубоко очистить сушилкуСледующая статьяФевральский список дел для газонов и огородов

Опираясь на свою 40-летнюю карьеру в области реконструкции, Дэнни более десяти лет работал экспертом по благоустройству дома на каналах CBS The Early Show и The Weather Channel.Его обширный практический опыт и понимание отрасли делают его незаменимым помощником по всем вопросам, связанным с домом – от советов по простому ремонту до полной модернизации и помощи домовладельцам в подготовке их домов к экстремальным погодным условиям и сезонам.

Как повесить гобелен 8 разных способов

Если вы ищете способ украсить голые стены, но не хотите делать обычную стену галереи, можем ли мы предложить гобелен? Мы не имеем в виду, что ваша квартира должна выглядеть как Ватикан – мы говорим о всех видах текстильного искусства, от ткачества до винтажных тканей.Эти искусные предметы добавляют цвет, текстуру и узор в пространство, независимо от того, вешаете ли вы их над диваном или за кроватью, чтобы служить смелой альтернативой изголовью. Не знаете, как повесить новую ткань на стену? Мы собрали идеи, чтобы показать вам, как повесить гобелен в любом месте, в том числе в арендуемых помещениях, где стены должны оставаться нетронутыми. Вдохновитесь поиском своего идеального гобелена и оживите стены.

Используйте гвозди или булавки

Самый простой способ повесить гобелен? Используйте гвозди или кнопки.(Пожалуйста, никаких некрасивых канцелярских кнопок!) Этот метод хорошо работает с более крупными переплетениями; в противном случае это может привести к образованию отверстий в детали. Повесьте за углы, чтобы создать повседневную драпировку, или прикрепите с помощью ряда гвоздей, расставленных по верху изделия, для прямого вида.

В гостевой комнате поместья на берегу океана в Доминиканской Республике кровати, изготовленные на заказ, украшены кружевными балдахинами, льняными постельными принадлежностями от Cuddledown и покрывалами от Matouk; Турецкое сюзане, изображенное на стене, принадлежит John Rosselli Antiques. Оберто Гили

Растянуть на раме

Превратите ткань в произведение искусства, натянув ее на деревянную раму или фанерную доску.Натяните и сложите гобелен по раме и прикрепите степлером. Для крепления на стену используйте вешалки для картин с зубьями. Если ваша ткань тонкая, вы можете сначала натянуть холст и прикрепить его к раме скобами, чтобы древесина не была видна сквозь ткань.

Закрепите на липучке

Если вы живете в съемном доме и пытаетесь избежать дыр в стенах, вот как повесить гобелен и при этом вернуть залог: используйте самоклеящуюся липкую ленту, чтобы прикрепить гобелен к стене. стена.Это также отличный метод, если у вас изогнутая стена или вы не хотите делать дыры в ткани.

(PDF) Защитные свойства деревянных стен и полов, полностью заполненных стекловатой сторона бруса. Полости

,

могут быть пустыми или частично или полностью заполненными изоляцией.Поскольку деревянная рама

чувствительна к воздействию огня, она должна быть эффективно защищена от огня

. Наибольший вклад в огнестойкость дает мембрана (слой)

на стороне, подверженной воздействию огня, сначала непосредственно подвергающейся воздействию огня, как

, так и в отношении изоляции и разрушения (отрыва) мембраны. В общем,

трудно компенсировать плохие противопожарные характеристики первой мембраны

за счет улучшенных противопожарных характеристик следующих слоев.

В малогабаритных деревянных элементах каркаса, например перекрытия перекрытия или стойки стен в сборках

с пустотами, повышенное обугливание происходит после разрушения облицовки

. Однако деревянный элемент обычно разрушается до достижения

фазы консолидации при глубине обугливания 25 мм. Такие условия

описаны в Приложении D к EN 1995-1-2 [1].

Для малогабаритных деревянных элементов каркаса в сборках с изоляцией полости

обугливание происходит в основном на узкой, незащищенной от огня стороне.Поскольку существует значительный тепловой поток

через изоляцию к сторонам элемента на этапе

после разрушения футеровки (при условии, что изоляция полости остается на месте

,

), эффект увеличения закругления дуги становится доминирующим и №

возможно закрепление ставки обугливания.

На стадии перед разрушением облицовки (фаза защиты t ≤ tf) и каменная вата

, и изоляция из стекловаты работают примерно одинаково.Однако

, когда облицовка упала и изоляция подверглась прямому воздействию огня

(фаза последующей защиты t ≥ tf), изоляция из стекловаты подвергнется разложению,

постепенно утратит свой защитный эффект для деревянного элемента из-за поверхность

спада. Изоляция из каменной ваты будет по-прежнему защищать стороны деревянного элемента

, обращенные к полости. Предполагается, что изоляция остается на месте.

Немедленный отказ сборки со стекловатой согласно EN 1995-1-2: 2004 [1]

является консервативным предположением.Из натурных испытаний стен известно, что

потребуется некоторое время, пока изоляция из стекловаты полностью утопится после того, как она

подверглась прямому воздействию огня.

Целью статьи является предоставление правил проектирования для этапа защиты столбов

деревянных полов и стеновых конструкций, утепленных традиционной стекловатой.

СТЕКЛЯННАЯ ВАТА

Стекловата – это минеральная вата, изготавливаемая преимущественно из природного песка

или расплавленного стекла [4].

После сплавления различных минеральных материалов при 1450 ° C полученное жидкое стекло

превращается в шерсть (смесь волокон). Стабильные размеры, сцепление

,

и механическая прочность продукта достигаются добавлением связующего

. Большинство пересечений волокон «заблокировано» каплей связующего. Затем эту шерсть

нагревают выше 200 ° C для полимеризации связующего. На этом этапе

шерсть каландрируется, чтобы придать ей прочность и стабильность.Заключительный этап включает в себя

резку шерсти и ее упаковку в рулоны или панели (с прессованием или без)

перед укладкой готового продукта на поддоны, чтобы облегчить транспортировку и хранение.

Плотность изоляции из стекловаты, используемой в деревянных конструкциях, обычно составляет от 14 до

20 кг / м3.

Басовые ловушки 101 – Ваш гид по установке угловых басовых ловушек

Наступает сезон ловли окуня. Но где в своей комнате вы должны разместить басовые поглотители, также известные как «басовые ловушки»?

Краткий ответ: обработайте углы комнаты, чтобы получить максимальную отдачу от затраченных средств.Но это вызывает больше вопросов, например… Сколько угловых? Какие углы?

Чтобы ответить на эти вопросы, я собираюсь показать вам примеры того, как может выглядеть схема «улавливания басов» (поглощения низкочастотного звука). Используйте это руководство, чтобы приручить зверя низкого уровня в диспетчерской вашей студии звукозаписи, комнате для критического прослушивания, домашнем кинотеатре или пещере для людей.

Во-первых, давайте будем честными. На самом деле вы не собираетесь ловить бас. Низкочастотные звуковые волны слишком длинные, чтобы поместиться в любую басовую «ловушку» удобного размера.На самом деле вы собираетесь поглощать энергию низких частот… другими словами, убивать их, преобразовывая в тепло.

Зачем мне нужен регулятор низких частот?

Вот минимум нижнего минимума…

Маленькие и средние комнаты – включая все комнаты для прослушивания и микширования – естественно, имеют очень неравномерный басовый отклик. Вы можете не осознавать или заявлять, что вам все равно, но это битва, в которой ваши уши сражаются годами. Они ничего не хотят, кроме как помочь вам точно слышать.

Для борьбы с жесткой акустикой в ​​небольших помещениях поглощение басов – ваша тяжелая артиллерия.

Даже самые дорогие колонки и программное обеспечение для коррекции звука не отменяют необходимости обработки низких частот. Прежде чем отвлекаться на высококачественное аудиооборудование и сексуальные диффузоры, возьмите чашку кофе, потому что мы углубляемся. Я собираюсь подробно показать вам, как усилить ваши низкие частоты (если вы ленивы, прокрутите вниз до примеров комнат).

Без контроля низких частот ваша музыкальная основа (все, что вы слышите ниже 300 Гц) сильно искажается акустическим хаосом: режимы комнаты, стоячие волны, случайные волновые помехи, гребенчатая фильтрация и отклик на граничные помехи динамика (SBIR).Давайте быстро рассмотрим режимы комнаты, а затем сразу перейдем к практическим решениям.

Комнатные режимы – проклятие акустики маленьких помещений

Режимы комнаты – это естественные резонансы, вызванные геометрией вашей комнаты. Ваша комната окрашивает ваш звук, подчеркивая одни тона, маскируя другие, и добавляя неровное, неравномерное усиление низких частот вашим медиафайлам.

Некоторые частоты затухают медленнее, чем другие, вызывая аномалии, такие как «одна нота баса», когда каждая басовая нота звучит в основном одинаково, независимо от ее истинной высоты.

Комнатные режимы размывают другие близкие к ним частоты, уменьшая общую четкость. Они также могут маскировать эмоциональный контент в вашем аудио, такой как детали человеческого голоса или тонкое вибрато поющей гитары.

К сожалению, нельзя просто накинуть заводские акустические пенопласты на стены и положить этому конец. Басовые волны требуют особого внимания при лечении, потому что они излучаются во всех направлениях и намного длиннее и сильнее, чем звуковые волны более высокой частоты.

Чтобы решить ваши проблемы с низкими частотами, вам нужен план лечения низкочастотной атаки.Правильно расположенные низкочастотные поглотители придадут вашей комнате более ровную частотную характеристику и большее время спада на низких частотах.

Вы сразу же с большей точностью услышите детали, баланс и тембр вашего мультимедиа.

Это первый шаг к тому, чтобы сделать ваше прослушивание более прозрачным и четким.


Итак, где мне установить басовые ловушки?

Басы сильнее накапливаются в углах вашей комнаты и наиболее сильно в трехгранных углах (пересечения стены-стены-потолка и стены-стены-пола).С технической точки зрения вариация звукового давления для всех частот максимальна в трехгранных углах.

Вот психоделическая симуляция, показывающая нарастание звукового давления для одного конкретного режима комнаты:

Естественно, углы – это первое, что нужно учитывать при размещении басовых амортизаторов. Но перед тем, как вслепую набивать углы своей комнаты пеной или звукопоглощающим утеплителем, также необходимо учитывать расстояние от стены.

В точке, где звуковая волна касается вашей стены, ее давление максимально, но ее скорость равна нулю …

Вот упрощенная аналогия: Представьте себе, что голова врезается головой в стену .

Перед тем, как удариться о стену, у вас будет высокая скорость (и сомнительный интеллект). В тот момент, когда вы ударяетесь о стену, ваша скорость равна нулю, но давление обязательно высокое! Не верите мне? Спросите этого парня:

Поглотители низких частот могут воздействовать на составляющую давления звуковой волны, составляющую скорости или на то и другое (если они используют комбинацию технологий поглощения низких частот).

Резонансные поглотители (также называемые поглотителями давления) воздействуют на составляющую давления, поэтому они имеют максимальное звукопоглощение там, где давление является максимальным: прямо у границы комнаты, такой как стена или потолок.

Фрикционные или пористые поглотители (также называемые поглотителями скорости) воздействуют на компонент скорости звуковой волны. Это минеральная вата, стекловолокно и студийный пенопласт. Они используют трение, чтобы замедлить частицы воздуха, которые «едут» на звуковых волнах, преобразовывая кинетическую энергию в тепло. Естественно, они поглощают наиболее эффективно там, где ваша звуковая волна-серфинг-частицы имеют максимальную скорость.

В звуковой волне скорость максимальна (а давление равно нулю) на длины волны от границы.

Итак, мы знаем, что скорость равна нулю у стенки и максимальна на длины волны от нее. Мы также знаем, что низкие частоты имеют большую длину волны. Что это значит для жесткой акустической панели из стекловолокна бедняка? (ответ ниже)

Пористые поглотители (большинство обычных звукопоглощающих панелей) не работают на низких частотах, если они не очень толстые или не расположены достаточно далеко от стены.

Правило четверти длины волны для пористых поглотителей

Имейте в виду! Пористые или волокнистые поглотители, такие как 3-дюймовые панели Owens Corning 703, Roxul Safe’n’Sound или акустическая изоляция, не обеспечивают поглощения низких частот, когда вы устанавливаете их на стене.Однако вы можете снизить минимальную поглощаемую частоту, установив их с воздушным зазором между поглощающей панелью и стеной.

Для пористых поглотителей: чем больше воздушный зазор, тем ниже минимальная поглощаемая частота. Используйте правило четверти длины волны , чтобы определить наилучший размер зазора для данной частоты:

Оптимальный зазор (футы) = ¼ Длина волны = ¼ (1125 / Частота)

ИЛИ

Оптимальный зазор (метры) = Длина волны = ¼ (343 / Частота)

Пример 1: для звуковой волны 200 Гц длина волны 1125/200 = 5.6 футов. Четверть этого составляет 1,4 фута (0,43 метра).

Пример 2: для звуковой волны 60 Гц длина волны составляет 1125/60 = 18,8 футов. Четверть этого составляет 4,7 футов (1,43 метра).

Черт! Вам нужно много места для поглощения низких частот с помощью пористого поглощения!

Извлеченный урок: если вы используете пористое поглощение как самостоятельную «басовую ловушку», помните о зазоре или сделайте его толстым .

Обратите внимание на зазор: В одном подходе используется толстая плита из волокнистого войлока (например, акустическая плита Knauf ECOSE®). , Минеральная вата Roxul Rockboard 60/40, жесткое стекловолокно OC 703/705, Bonded Logic UltraTouch или акустическая пена) в углу комнаты.Это создает воздушный зазор. Скорость звука минимальна при прикосновении к углу, но резко возрастает в пространстве перед углом. Мы этим пользуемся. В результате получается простой угловой поглотитель низких частот, иногда называемый «поглотителем кромок».

Сделай это толстым: Еще один подход, сделанный своими руками – это «супербасовая ловушка». Это просто «супер» кусок, часто более 2 футов толщиной, с низкой плотностью ( FYI: Bonded Logic UltraTouch (сделанный из переработанного денима), хотя он отлично подходит для многих других применений, НЕ рекомендуется для поглотителей суперчанка.При толщине более 4 дюймов эффективность UltraTouch как пористого поглотителя снижается из-за высокого удельного сопротивления потоку газа.

Получите лучшие ловушки: Более эффективным и экономичным подходом является использование специализированных НЧ-устройств, таких как мягкие мембранные басовые ловушки и диафрагмальные поглотители. Они действуют на составляющую давления звуковой волны, а не только на составляющую скорости.


Угловое размещение басовой ловушки – основа для поглощения низких частот

Теперь давайте наметим общие места для размещения басовых ловушек.

Предположим, у вас прямоугольная комната. Он имеет 12 двугранных углов (где встречаются две поверхности) и 8 трехгранных углов (где встречаются три поверхности).

Лучшие места для установки басовых ловушек в прямоугольной комнате (12 двугранных углов, 8 треугольных углов).

Начните с просмотра углов от стены до стены, обозначенных цифрами 1, 2, 3 и 4 на приведенном выше рисунке. Вы можете оказать большое влияние на свою комнату, добавив басовые ловушки от пола до потолка в эти четыре угла. Мы назовем их силовыми углами .

Охватывая силовые углы, вы покрываете 4 двугранных угла, но, что более важно, вы покрываете все 8 критических трехгранных углов (A, B, C, D, E, F и G).

Все режимы вашей комнаты собираются в этих треугольниках, так что это хороший способ испортить их вечеринку – при условии, что ваши басовые ловушки могут поглощать на необходимых частотах (наиболее важный диапазон низких частот для музыки составляет примерно от 60 до 300 Гц).

Если у вас может быть только две угловые басовые ловушки, лучше всего их разместить вдоль углов 1 и 2.

Угловые басовые ловушки от пола до потолка, размещенные в четырех углах прямоугольной комнаты.


Пример: основание для установки углового бас-ловушки 1


  • Басовые ловушки от пола до потолка по углам 1, 2, 3 и 4.
  • Любое количество угловых басовых ловушек на пересечении стены-потолка или стены-пола. Например, вы можете разместить басовые ловушки в двугранном углу 10 (показано ниже), 12 или обоих.

Угловой фундамент для размещения бас-ловушки 1 с звукопоглощающими элементами от пола до потолка в углах от стены до стены.


Угловой фундамент для размещения бас-ловушки 1A с акцентом на двугранные углы от стены к стене.
Используется, когда угловые препятствия, стоимость или эстетика не позволяют установить басовые ловушки от пола до потолка в углу.

Но что, если у вас нет всех четырех углов питания? Может быть, на пути есть дверь, или, может быть, ваш супруг забрал этот угол вашей студии и проводит тоталитарную политику фэн-шуй.

Не волнуйтесь. Посмотрите на все остальные углы вашей комнаты.А как насчет пересечения стен с потолком и стен с полом?


Пример: основание для установки углового бас-ловушки 2

Допустим, двери мешают треугольнику G и H. Вот возможная схема басового ловушки, которая использует углы стены и потолка:

Угловой фундамент для поглощения низких частот 2.
Широкополосные ловушки для низких частот в передних углах от стены до стены, а также в передних и задних углах от стены до потолка.


Пример: основание для установки угловой ловушки для басов 3

Один из подходов – установить по периметру низкочастотные амортизаторы по краям потолка по двугранным углам 9, 10, 11 и 12.Этот набор басовых ловушек в стиле софита охватывает 4 двугранных и 4 трехгранных угла.

Хотя не так эффективен, как (меньше отдачи от вложенных средств), как охватывает все четыре угла мощности, низкочастотные ловушки на потолке отлично подходят, если вы пытаетесь максимально увеличить пространство на полу за счет акустической обработки потолка.

Кроме того, большинство комнат шире и длиннее, чем их высота. Это означает, что в углах стены и потолка может поместиться больше басовых ловушек, чем в углах питания.

Охватите все углы потолка басовыми ловушками, и вы добьетесь чудовищного прогресса в стремлении приручить своего низкочастотного зверя и сгладить басовый отклик.

Угловая основа для поглощения низких частот 3.
НЧ-ловушка в стиле софита по краю потолка с низкочастотными ловушками от пола до потолка по углам.



Обнаружение горячих точек нарастания басов

Накопление энергии низких частот может варьироваться от угла к углу из-за таких факторов, как размещение динамика и сабвуфера, а также геометрии вашей комнаты. Возможно, вы не сможете обработать все свои углы, поэтому отличный способ расставить приоритеты при размещении басовой ловушки – это определить, в каких углах больше всего басов.

    Лучший способ найти горячие точки – использовать тестовый микрофон и программное обеспечение для измерения параметров комнаты, такое как Room EQ Wizard (бесплатно). Но не волнуйтесь. Если вы не хотите возиться с акустическим тестированием, вот быстрая и грязная альтернатива, которую вы можете попробовать прямо сейчас :
  1. Загрузите этот mp3-файл с фильтром розового шума . Розовый шум обладает энергией на всех частотах, поэтому он может возбуждать все режимы в вашей комнате. Высокие частоты были отфильтрованы из этого розового шума, чтобы вам было легче слышать низкие частоты.
  2. Включите шум в своей комнате.
  3. Обойдите комнату, просунув голову во все углы и прислушиваясь, чтобы найти, где больше всего накапливается энергия низких частот.
  4. Разместите басовые ловушки в углах, в которых наблюдается наибольшее скопление басов.




За углами: размещение бас-ловушки на стене и потолке

Обработка углов – это основа вашего плана атаки по поглощению басов, но есть и другие места, где могут быть полезны басовые ловушки.Помните, что басовые волны отражаются от всех поверхностей вашей комнаты … они не накапливаются только в углах.

Пики и нули, вызванные немодальными проблемами (например, SBIR), лучше всего лечить путем добавления низкочастотного поглощения к точкам отражения от стен и потолка, которые вызывают проблемы. Обрабатывая эти точки отражения, вы можете одновременно лечить и другие акустические проблемы в вашей комнате.

Я коснусь этого ниже (и если вы подписаны на рассылку обновлений по электронной почте, я дам вам более конкретные методы ухода за вашей комнатой в будущем).

Комната для микширования / прослушивания, показывающая размещение базовой акустической обработки (захват низких частот, диффузия, поглощение зоны без отражения). Сосредоточьтесь на угловых амортизаторах низких частот. Показаны примеры басовых ловушек Primacoustic MaxTrap и FullTrap.

Басовые ловушки, широкополосное поглощение и время затухания (реверберации)

В большинстве комнат домашнего размера размещение широкополосных басовых ловушек по углам заметно снизит общую живость или атмосферу в помещении.Это связано с тем, что большинство широкополосных басовых ловушек покрыты пористым материалом (например, акустической пеной, минеральной ватой или стекловолокном). Эти устройства поглощают в широкой полосе пропускания, а не только на низких частотах, поэтому мы можем классифицировать их как широкополосные или широкополосные поглотители.

Широкополосные поглотители сокращают время затухания на всех частотах слышимого спектра: низких, средних и высоких.

Если вы хотите сохранить живость, есть басовые ловушки, которые поглощают низкие частоты, но отражают / рассеивают средние и высокие частоты.Они позволяют добавить достаточное количество басов, чтобы жестко контролировать низкие частоты, не убивая всю средне- и высокочастотную энергию (что сделало бы вашу комнату безжизненной и стерильной).

Поверхность этих устройств покрыта отражающим материалом (например, деревянной рассеивающей пластиной или пластиковой мембраной) вместо пористого звукопоглощающего материала.

Ловушка Super Bass Extreme

Vicoustic покрыта деревянной панелью с прорезями, которая рассеивает / рассеивает более высокие частоты.

С другой стороны, если вы хотите еще больше сократить время распада в своей комнате, на стенах можно разместить дополнительные широкополосные поглощающие панели.Первые точки отражения – хорошее место для начала, поскольку обычно они все равно нуждаются в обработке (широкополосные абсорбционные, диффузионные или гибридные акустические панели, которые обеспечивают комбинацию этих двух).


Насколько оживлена ​​моя комната?

В акустике небольших помещений мы используем время затухания (T30) для измерения живости. T30 является показателем времени реверберации (RT60), потому что в небольших помещениях настоящая реверберация отсутствует. Типичное время затухания в диспетчерских и критических комнатах прослушивания равно 0.От 2 до 0,5 секунды. Но если вы находитесь в очень маленькой комнате (например, в спальне), стремитесь к 0,1–0,3 секунды. Чем меньше комната, тем короче должно быть время распада.

Room EQ Wizard (бесплатное программное обеспечение) можно использовать для измерения времени затухания, но вы можете почувствовать живость в своей комнате, просто хлопая в ладоши.

Как правило, установка широкополосных поглотителей на стенах и потолке снижает яркость, эхо и звон в вашей комнате. Широкополосное поглощение также помогает сгладить частотную характеристику вашей комнаты, создавая более нейтральную контролируемую среду для прослушивания.


Пример: угловые басовые ловушки + широкополосные поглотители, установленные в первых точках отражения

Предположим, у вас есть комната размером 15 x 17 x 8 футов, в которой вы установили 10 широкополосных угловых басовых ловушек (каждая четыре фута высотой): по два на каждом из четырех углов питания (двугранные углы 1-4) и два на двугранном углу 10. .

Вы хотите еще больше снизить живость, обрабатывая ранние отражения и флаттер-эхо, поэтому вы размещаете дополнительные широкополосные поглотители в ваших первых точках отражения на боковых стенах и потолке, а также на стене позади вас (в качестве альтернативы вы можете использовать здесь диффузию) .Примеры продуктов, подходящих для этого, – это Primacoustic FullTrap и RPG Modex Broadband.


Собираем все вместе: интегрируем поглощение НЧ в вашу комнату

На изображениях ниже показаны примерные схемы обработки помещения, в которых используется низкочастотное поглощение. Во избежание беспорядка в следующих примерах показано минимальное поглощение широкополосного доступа на стенах и потолке.

На практике дополнительные широкополосные поглощающие панели (и, возможно, диффузионные) будут применяться по мере необходимости для достижения желаемого уровня живости.В критически важных комнатах для прослушивания отражающий (например, деревянный) пол часто сочетается с хорошо поглощающим потолком. Чтобы предотвратить щелчок и дрожащее эхо, мы обычно стараемся избегать любых больших участков голых стен или потолка.


    Ниже показаны некоторые акустические обработки, которые не использовались в предыдущих примерах:
  1. Обработка зоны, свободной от отражения (RFZ). В приведенных ниже примерах он состоит из широкополосных поглотителей в точках первого отражения на боковой стене и потолке.

    Многие люди просто используют поглощение средних и высоких частот в точках отражения, но размещенные здесь широкополосные басовые ловушки могут помочь уменьшить немодельные пики и нули.Они также будут иметь некоторое влияние на режимы помещения (в первую очередь, на осевые режимы, которые представляют собой резонансы, возникающие между двумя параллельными поверхностями, такими как параллельные боковые стены или пол и потолок). Подвесное потолочное облако обычно используется на потолке, но в следующих примерах я использовал широкополосные басовые ловушки.


  2. Рассеивание на задней стене для предотвращения ударов и дрожания эха, для увеличения четкости (за счет рассеивания ранних отражений от задней стены) и для увеличения ощущения простора.Здесь следует использовать диффузию только в том случае, если между задней стенкой и положением слушателя достаточно места. В противном случае поглощение больше всего подходит за слушателем.

    Минимальное расстояние прослушивания для распространения зависит от используемых диффузоров, но в целом желательно не менее 10 футов для достижения четко определенного начального промежутка времени задержки (ITDG) в критически важных комнатах прослушивания или диспетчерских. В студийной акустике ITDG часто называют интервалом задержки начального сигнала (ISD gap). В процессорах цифровой реверберации ITDG моделируется с использованием параметра «время предварительной задержки».

Примерная комната рассматривается как критически важная комната прослушивания / управления в стиле зоны без отражения (RFZ), но с минимальной обработкой потолка и стен. Если бы вы применили интенсивное широкополосное поглощение к передней части этой комнаты, она стала бы тупиковой (LEDE) комнатой.

Соотношение комнат: Примеры размеров комнаты (12 футов в высоту, 16-10 дюймов в ширину и 19-11 дюймов в длину) основаны на соотношении высота: ширина: длина 1: 1.4: 1,66. Эти конкретные «соотношения комнат» были выбраны потому, что они создают комнату с относительно равномерно расположенными низкочастотными модами. Это дает комнате более ровный басовый отклик, чем в комнатах аналогичного размера с менее оптимальным соотношением частот. В акустическом отношении кубические комнаты имеют худшее соотношение (1: 1: 1). Возможно, вы не сможете выбрать размер своей комнаты … но если можете, избегайте кубических комнат, таких как чума.
Если вы строите свою комнату с нуля, вот самые известные размеры небольших комнат для прослушивания.

Пример настройки помещения 1


Басовые ловушки и другие акустические средства, расположенные в критически важной комнате для прослушивания / микширования. Угловое поглощение низких частот помогает управлять режимами комнаты и другими низкочастотными проблемами, такими как стоячие волны и акустические помехи. Широкополосные басовые ловушки используются в качестве акустических панелей для поглощения ранних отражений, создавая зону без отражений (RFZ) вокруг слушателя. Оптимизированные акустические диффузоры рассеивают отражения от задней стены, делая звучание комнаты более просторным и воздушным с оттенком живости.


Размещение басовых ловушек и других акустических панелей в контрольной / критической комнате для прослушивания. Угловые звукопоглотители от пола до потолка представляют собой эффективную стратегию управления режимами комнаты и уменьшения других проблем с низкими частотами, таких как гребенчатая фильтрация, вызванная размещением динамиков относительно стен. Диффузор на задней стенке снижает эхо флаттера и удары, усиливая ощущение простора. Широкополосные поглощающие панели на потолке и в точках первого отражения на боковой стенке создают зону, свободную от отражений, вокруг слушателя (вместо показанных потолочных басовых ловушек можно использовать подвесное потолочное облако).


Пример настройки помещения 2


Пример планировки комнаты, когда препятствия мешают установке басового фильтра в заднем углу. Primacoustic MaxTrap используется для углов, Primacoustic FullTrap используется в качестве настенного басового глушителя на задней стене, а также для создания зоны без отражения вокруг места прослушивания / микширования.


Пример настройки помещения 3


Пример установки в комнате 3. Басовые ловушки, установленные на «софите», представляют собой альтернативу, когда невозможно обработать углы между стеной и стеной.Primacoustic FullTrap используется на задней стене и для поглощения первых отражений вокруг места прослушивания.


Пример помещения 3, вид сзади, с окружностью угловых басовых ловушек вокруг потолка в стиле «софита». Primacoustic FullTraps размещаются на задней стене, боковых стенках и потолке (вместо этого можно использовать подвесное потолочное облако). Угловые басовые ловушки MaxTrap используются повсеместно.



Оптимизация низких частот с помощью настроенных басовых ловушек

Допустим, вы установили широкополосные поглотители низких частот в своей комнате, но у вас все еще есть проблемы с определенными низкими частотами.Пришло время добавить настроенные басовые ловушки.

Широкополосные басовые ловушки поглощают в широком диапазоне частот, но с ограниченной эффективностью. Напротив, настроенные басовые ловушки чрезвычайно эффективно поглощают в узком диапазоне частот. Это узкополосные поглотители.

Я считаю, что настроенный басовый ловушка – это любой резонансный поглотитель, настроенный на желаемую центральную частоту (например, 75 Гц) с узкой полосой пропускания. Настроенный поглотитель наиболее эффективно поглощает звуковую энергию на своей резонансной частоте.Здесь он имеет очень высокий коэффициент звукопоглощения .

С точки зрения профессионального аудио, он воздействует на акустический сигнал так же, как режекторный фильтр (полосовой фильтр с высокой добротностью) воздействует на аудиосигнал.

Резонансные поглотители включают настроенные мембранные басовые ловушки (диафрагмальные поглотители / панельные поглотители) и резонаторы Гельмгольца. Их также называют поглотителями давления, потому что они действуют на составляющую давления звуковой волны.

Естественно, они полезны на границах вашей комнаты, где резонансные режимы комнаты имеют максимальное давление (см. Видео «Парень врезается в стену»).

Наиболее распространенный тип настроенной ловушки – это настроенная мембранная ловушка или панельный поглотитель. Панельные поглотители позволяют эффективно поглощать низкие частоты (ниже 100 Гц) в удивительно компактном форм-факторе. Их также можно настраивать.

Резонатор Гельмгольца распространен в старых студиях звукозаписи, но его сложно спроектировать и построить в соответствии со спецификациями. Vari Bass от Vicoustic – это пример настраиваемого резонатора Гельмгольца. Преимущество такого настраиваемого устройства заключается в том, что его можно точно настроить на определенный режим комнаты, что позволяет оптимизировать производительность для любой комнаты, в которой вы находитесь.

Настроенные поглотители часто выбираются для определенных режимов комнаты, поэтому их лучше всего выбирать для каждой комнаты. Их можно установить прямо в углах вашей комнаты или разместить в горячих точках, чтобы приручить наступательные пики и нули. Например, вы можете положить их на поверхность стены за местом для прослушивания.

Вы можете использовать программное обеспечение для акустических измерений, такое как Room EQ Wizard, чтобы найти горячие точки для определенных модальных частот, но это может быть сложно и требует много времени.Если вам нужна помощь в оптимизации низкого уровня, подумайте о профессиональном анализе акустики помещения.


Сверхмощный регулятор низких частот в диспетчерских студиях звукозаписи

В специально построенных комнатах управления студиями звукозаписи прямо в стены встроены мощные системы поглощения низких частот. Эти акустические контрольные стены в основном представляют собой гигантские басовые ловушки, разработанные для минимизации времени затухания низких частот и выравнивания отклика помещения, делая его как можно более нейтральным для критического прослушивания.

Самыми экстремальными примерами являются диспетчерские «вне окружающей среды» (NE), также называемые «комнатами Hidley», в боковые стены, заднюю стену и потолок которых встроены толстые широкополосные абсорбционные системы. Абсорбционные системы в диспетчерских Hidley часто имеют толщину в несколько футов!

Очевидно, это непрактично для типичной комнаты для прослушивания Hi-Fi или домашней студии звукозаписи. К счастью, хорошего поглощения низких частот можно добиться в меньшем пространстве, используя хорошо продуманные басовые ловушки, установленные в нужных местах.

На изображениях ниже показан пример того, как можно максимально использовать углы для достижения значительного контроля басов с помощью имеющихся в продаже (или сделанных своими руками) басовых ловушек, не занимая много места на полу.

Помещение для микширования / критического прослушивания с использованием обширных басовых ловушек для управления режимами помещения и другими низкочастотными проблемами. Также показаны диффузия задней стенки и основная обработка RFZ в первых точках отражения (широкополосное поглощение на боковых стенках и потолке).




Ваша очередь… приручить зверя низкого уровня

Никогда не забывайте: поглощение низких частот – это основа для плотного, сбалансированного звука в любой медиа-комнате домашнего размера… будь то микшерная комната, мастерская, комната для прослушивания Hi-Fi, домашний кинотеатр или человеческая пещера.

Разместите басовые ловушки в углах комнаты, чтобы заглушить низкочастотные резонансные режимы комнаты и уменьшить нули, вызванные басовыми волнами, отражающимися от стены позади вас. Если можете, начните с обработки четырех углов питания.Затем подумайте о других местах для размещения басовых ловушек, таких как пересечения стены-потолка / стены-пола и ваших первых точек отражения.

Начните с широкополосных басовых ловушек, чтобы получить контроль над всем диапазоном низких частот. Затем, если вам нужен дополнительный контроль, подумайте о добавлении настроенных мембранных басовых ловушек или панельных поглотителей, чтобы нацелить на наиболее проблемные режимы комнаты.

Чем больше поглотителей низких частот вы примените, тем более плоский и жесткий отклик на низких частотах.

Для критически важных комнат для прослушивания и микширования обычно невозможно добавить слишком много поглощения низких частот, но довольно легко высосать всю живость из вашей комнаты, добавив много поглощения на средних и высоких частотах.К счастью, есть басовые ловушки, которые поглощают низкие частоты, отражая / рассеивая средние и высокие частоты.

Вы можете легко построить свои собственные недорогие широкополосные басовые ловушки своими руками, используя Roxul Rockboard 60 толщиной 4 дюйма, расположив его по углам вашей комнаты (используйте любой из примеров расположения комнат, показанных выше). Если вы не хотите выполнять эту работу, вы можете найти простые широкополосные поглотители с угловым креплением, подобные этому, на Amazon, eBay и т. Д.

Для высококачественных коммерческих басовых ловушек мы поставляем линейки продуктов Vicoustic, Primacoustic и RPG в США и Канаду, выбор которых представлен в магазине Arqen.Если вы хотите попробовать создать свои собственные настроенные басовые ловушки своими руками, ознакомьтесь с схемами панельного поглотителя и резонатора Гельмгольца в Master Handbook of Acoustics.


Что я должен ожидать услышать?

При правильном управлении басами ваша комната будет иметь более ровный отклик во всем слышимом спектре. В целом ваша звуковая сцена будет звучать более единообразно и естественно сбалансировано с более четкой четкостью между тонами.

Вы услышите баланс частот и переходные процессы в своей музыке с большей четкостью.Вы услышите детали, которые ранее были замаскированы вашими громкими низами.

Вы сможете создавать более качественные миксы, доверять своим ушам при мастеринге или критическом прослушивании, слышать нюансы, которых никогда не было раньше, и лучше связываться со своей музыкой.

Жесткие низкие частоты значительно улучшат ваше впечатление от прослушивания. Вы можете даже заплакать от экстаза (если у вас нездоровая страсть к высококачественному аудио), когда вы обнаружите, что вам не хватает.

Знаете ли вы кого-нибудь, кому это руководство может оказаться полезным? Если да, поделитесь, пожалуйста 🙂


Тим Перри

.

Добавить комментарий

Ваш адрес email не будет опубликован.
