Как правильно намотать ФУМ ленту на резьбу?
Содержание:
- 1 Как правильно намотать ФУМ ленту на резьбу?
- 2 Как избежать распространенных ошибок?
- 3 Видео
Качественный монтаж трубопровода, вне зависимости от его типа и назначения, невозможен без уплотнения резьбовых соединений, обеспечивающего их герметичность. Преимущественно для этих целей используется фум лента, представляющая собой фторопластовый материал, который обладает повышенной термостойкостью и механической прочностью. Кроме того, он практически не восприимчив к химическим средам. При этом полностью исключить протечки можно только при правильном наматывании ленты на резьбу.
Фторопластовый уплотнительный материал 12мм х 0,075мм х 8м.
Как правильно намотать ФУМ ленту на резьбу?
Для обеспечения максимально надежного соединения в процессе монтажа трубопровода с использованием фум ленты необходимо придерживаться следующих правил:
- рабочая поверхность должна быть предварительно очищена от грязи. Следы ржавчины также нужно удалить, после чего рекомендуется обезжирить место соединения, обработав его бензином или растворителем. К нанесению герметизирующего материала можно приступать только после полного высыхания поверхности;

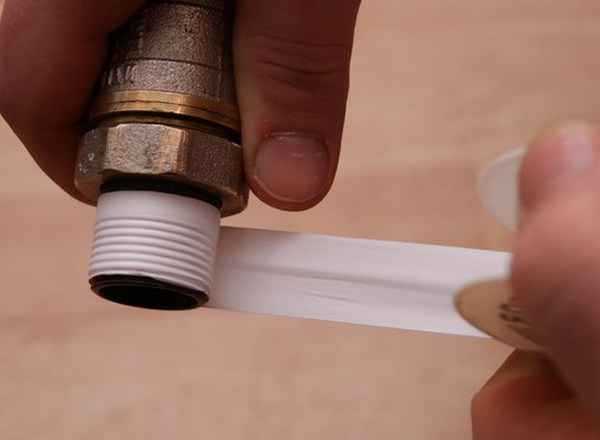

- наматывать фум ленту следует на резьбу в направлении закручивания – то есть по часовой стрелке, чтобы в процессе монтажа элементов уплотнение не было ослаблено. При этом нужно следить, чтобы края материала не ограничивали внутренний диаметр трубы. Ширина ленты подбирается в соответствии с шириной резьбового соединения;
ФУМ лента Valtec, 12мм х 0,1мм х 20м.
- в процессе наматывания уплотнителя необходимо прикладывать незначительное усилие, поскольку требуемая герметичность достигается за счет плотности натяжения. Однако делать это нужно аккуратно, чтобы не допустить случайного разрыва материала;
- наматывание производится в несколько слоев, количество которых определяется на основании диаметра эксплуатируемой трубы. Специалисты рекомендуют использовать 4 слоя при работе с 30-40 мм элементами и не менее трех для труб диаметром 15-25 мм;
- рулон с лентой должен находиться в непосредственной близости к резьбе, что позволит произвести идеально ровное наматывание, исключив образование складок и морщин. При этом каждый следующий виток материала должен частично накладываться на предыдущий;
- конец уплотнителя необходимо вывести так, чтобы он не препятствовал накручиванию гайки или стыковой детали.
Окончательное заполнение межвиткового пространства резьбы происходит в процессе закручивания соединительного элемента. При необходимости даже незначительного его откручивания с целью юстировки следует учитывать нарушение герметичности. Этот момент желательно предусмотреть, предварительно выполнив пробное накручивание.
High density PTFE tape MULTITAPE for gas & oxygen. 12м х 12мм х 0,1мм. Как правильно намотать ФУМ ленту на резьбу?
Как избежать распространенных ошибок?
При использовании фум ленты категорически не рекомендуется:
- производить намотку отдельными отрезками уплотнителя, поскольку добиться идеальной герметичности в этом случае будет практически невозможно;
- накладывать частично или полностью отмотанный с рабочей поверхности материал повторно, даже если соединительный элемент еще не был накручен;
- ослаблять соединение после того, как межвитковое пространство было заполнено герметизирующими волокнами. При устранении напряжения перетянутых соединительных элементов фум лента должна быть удалена, после чего необходимо наложить на поверхность новый отрезок.
Упаковка китайской ФУМ ленты. Как правильно наматывать фум ленту на резьбу?
При выборе уплотнителя следует учитывать условия эксплуатации трубопровода. Существуют материалы, предназначенные как для промышленных, так и для бытовых целей. Фум ленту используют, в частности, при обустройстве систем водоснабжения в жилых домах. Однако нужно учесть, что давление в трубопроводе должно быть в пределах 9.8 Мпа.
Видео
ПТФЭ лента (ФУМ лента) | Sia TMS
- ПТФЕ и изделия из ПТФЕ
- ПТФЭ лента (ФУМ лента)
Фум-ленту изготавливают путем раскатывания жгута из фторопласта (ПТФЭ) и наматывают в рулоны различной ширины (от 10 до 60 мм). В зависимости от марки, в этом изделии могут также содержаться различного рода смазочные вещества.
Лента ФУМ, или фторопластовый уплотнительный материал – это тонкий синтетический уплотнитель, выпускающийся в виде ленты, как правило, имеющей полупрозрачный или матовый белый оттенок. Благодаря содержанию фтора, фум-лента имеет довольно высокую механическую и термическую устойчивость. Она не стареет, не рвется при растяжении и не теряет своих свойств под воздействием агрессивной химической среды или высокой температуры.
Основное назначение фум-ленты заключается в герметизации резьбовых, ниппельных и фланцевых соединений в технологических трубопроводах, сетях холодного и горячего водоснабжения и различных инженерных системах, работающих под давлением, не превышающем 9,8 МПа.
Свойства и технические характеристики фум-ленты
Основным достоинством фум-ленты являются ее хорошие эксплуатационные характеристики, среди которых можно выделить пластичность, нетоксичность, высокую прочность, химическую и термическую стойкость, а также высокие антикоррозионные качества. Кроме того, она обладает достаточно широким диапазоном условий для эксплуатации: давление (при определенных условиях) до 41,2 МПа и рабочая температура от – 60 до + 200 градусов по Цельсию.
Термостойкую ленту ФУМ относят к трудно горючим и не взрывоопасным материалам. Температура самовозгорания данного изделия составляет +520 градусов по Цельсию. Однако при нагревании фум-ленты до температуры, превышающей +260єС фторопласт, содержащийся в ней, начинает выделять летучие фтористые соединения, обладающие высокой токсичностью.
Как правильно наматывать ФУМ-ленту?
Чтобы сделать резьбовое соединение герметичным, каких-либо специальных навыков иметь не обязательно. Однако в этом деле все же имеются свои нюансы, о которых обязательно нужно знать.
Итак, для начала фум-лента наматывается на наружную резьбу по часовой стрелке, то есть по ходу ее закручивания. Во время наматывания нужно слегка натягивать ленту, чтобы получившаяся обмотка была достаточно плотной и не болталась. Чем больше будет натянута лента, тем качественнее получится соединение, однако не стоит забывать, что при сильном натяжении фум-лента может порваться. Кроме того, конец ленты должен быть выведен таким образом, чтобы не мешать процессу накручивания соединительного элемента.
Наматывать фум-ленту нужно в несколько слоев для обеспечения хорошего уплотнения между внутренней и наружной резьбой. Количество слоев зависит от диаметра используемой трубы. Так, для соединения труб диаметром от 15 до 25 мм достаточно намотать уплотнитель в три слоя, для труб от 25 до 40 мм в диаметре – четыре слоя, и так далее.
При работе с фум-лентой следует также учитывать ряд ее физических особенностей. Во-первых, она достаточно скользкая, поэтому при укладке может вызвать некоторые неудобства. Во-вторых, после упаковки ленты и закручивания резьбы до конца, ее уже нельзя будет провернуть назад без потери герметичности. Поэтому, в случае возникновения необходимости ослабить соединение, собранное с использованием фум-ленты, его уже нельзя будет подкрутить обратно – такое соединение нужно будет разобрать и перепаковать повторно.
Данный продукт всегда на нашем складе в Риге, Латвия!
Более подробную информацию о продукте вы можете получить у наших менеджеров по телефонам, которые указаны в разделе Как нас найти.
Уплотнение трубы.
