Как наносить мастику битумную: Нанесение битумной мастики | Строительный портал

Наносим битумную мастику для фундамента гидроизоляционную правильно- Холодная или наплавляемая: Расход +Видео

Мастика битумная для гидроизоляции фундамента, какую выбрать? Основа для дома – фундамент, который является гарантией надежности и долговечности фундамента. Здесь есть прямая зависимость от основания постройки и самим жильем. Фундамент в большинстве случаев делают именно из бетона, который одновременно является и крепким, и хрупким материалом. Вода и влага могут сделать бетон негодным, испортить общую конструкцию и расшатать основу постройки.

Во избежание этого, при строительстве следует использовать такой добавочный материал, как битумная мастика для фундамента. Это отличный элемент для гидроизоляции поверхности из бетона, который значительно продлевает срок службы. Этот элемент из всех похожих материалов самый простой в нанесении.

Разновидности мастики для фундамента

На данный момент этот продукт делят на две группы: горячая битумная мастика для фундамента и холодная.

Главное отличие состоит в том, что у них разный метод нанесения. Как наносить битумную мастику на фундамент? Если речь идет о частных постройках, то обычно применяют холодный способ. В таком случае элемент используют без применения специальной техники, и не требует от рабочего специальных навыков. По этой причине битумная мастика относится именно к холодной группе материалов для гидроизоляции фундамента.

Но на этом разновидности не заканчиваются, так как у битумной мастики есть два вида, которые делят по составу – материал с полиэфирной основой или  водная мастика. Что касаемо первого вида материала, то он тоже делится на два вида – битумно-полимерный вид и просто битумный. Группа с добавлением элементов полимера используется, как правило, в условиях минусовой температуры.

Основным регионом использования является Дальний север. Как отмечают специалисты, такой материал, изготовленный даже отечественным производителем, дает отличные результаты даже при -40 градусах.

Строительные магазины и их прилавки пестрят баночками с одно- и двухкомпонентными битумными мастиками. Если первый материал можно использовать сразу же, после того как застоявшаяся масса будет размешана, то со вторым вариантом все гораздо интереснее.

Плюсы такого продукта:

• Долгий срок хранения.
• Длительность срока эксплуатации.

Двухкомпонентный материал требует тщательного перемешивания и смешения, при этом использовать нужно сразу же, так как материал быстро застывает.

Горячая битумная мастика для фундамента используется очень редко, и то, только в сложных случаях, чтобы придать фундаменты большую прочность. Особой сложностью в нанесении горячего элемента состоит в том, что его заранее следует разогреть до температуры в 300 градусов. Для этого вам понадобиться не только профессиональное оборудование, но и определенные навыки. Еще очень важно выполнять все правила техники безопасности. По этой причине, если вы не имеете опыта в этом деле, лучше доверьте всю работу профессионалам.

Холодная битумная мастика для фундамента

Этот материал следует рассмотреть внимательнее. Для примера мы выбрали востребованную и качественную марку AquaMast. Данный вид сделан на основе нефтяного битума, и является материалом, готовым к использованию, содержит в составе наполнители и добавки.

Его используют еще и в таких областях:

1. Гидроизоляция конструкций из бетона (а еще из железобетона и прочих вариантов).
2. Гидроизоляция углубленных в землю элементом и свай. В этом случае расход материала будет 1 к на 1 м² поверхности.

При работе с этим материалом допустимый температурный диапазон равен от -10 градусов до +40. Если температура окружающей среды падает ниже, чем +5 градусов, перед использованием мастики ее нужно оставить на сутки в месте, где температура будет от +15 до +17 градусов. Во избежание неприятностей этот материал нельзя оставлять возле огня, а также нельзя открывать банку внутри построек. Достойную продукцию выпускает и Технониколь, причем это касается и долговечности, и сферы использования.

Свойства материала

Этому элементу, как и всем другим, присущи некоторые особенности и свойства. Главным назначением битумной мастики является именно гидроизоляция необходимых поверхностей. Но иногда бывают случаи, когда использование немного может отличаться от целевого. Такое бывает, когда. К примеру, материал используют в роли прослойки между рулонным гидроизолятором и фундаментом.

Продукт выполняет важную роль, так как обеспечивает двойную защиту.  Но намного чаще битумную мастику для фундамента используют в качестве самостоятельного материала.

У этого материала есть уникальные свойства:

• Создает надежную пленку, которая не впитывает влагу.
• Закупоривает изнутри сколы, поры и трещины.
• Предотвращает развитие плесени и грибка на защищенной материалом поверхности.
• Замечательно взаимодействует с любыми поверхностями.
• Хорошо переносит температурные перепады.
• Надежная и крепкая поверхность уже затвердевшей мастики хорошо переносит повреждения механического характера.

Как рассчитать количество материала?

Обработка фундамента битумной мастикой – дело несложное, но требующее некоторых расчетов и скрупулезности в подходе. Сколько понадобится материала, чтобы обработать поверхность фундамента? Для правильного ответа на данный вопрос следует принимать во внимание не только общую площадь поверхности, но и материал, а также его плотность.

Именно так и следует рассчитывать марку мастики, так как этот материал сильно отличается в характеристиках качества. Вы сможете сделать все работы своими руками, и для этого вам нужно будет обратить свое внимание на следующие важные моменты.

Если вы решили использовать этот материал в качестве клеевой части, между поверхностью основы и гидроизолятором рулонного типа, то вам нужно будет небольшое количество продукта. В роли клеевой части вам нужен будет слой покрытия лишь в 1 мм, а вот при самостоятельной гидроизоляции не менее 3 мм. Поверхность фундамента вы должны покрывать несколько раз и в несколько слоев. Количество слоев зависит от условий погоды и эксплуатации, характерной вашему региону.

Для тех, кто собирается самостоятельно рассчитывать все нужные элементы, производитель немного облегчил задачу – на упаковке материала всегда есть таблица с примерным расходом в тех или иных условиях.

При использовании среднего показателя между расчетом у вас и заводским, вы сможете точно определиться с количеством требуемого материала. Для надежной гидроизоляции мастику следует раскатывать минимум в 3 слоя. Для наилучшего качества работы и экономии вы можете вначале подготовить поверхность, покрыв ее специальной грунтовкой. Она заполнит все щели, сколы, трещинки, и сделает поверхность идеальной для раскатки мастики. Грунтовка взаимодействует с поверхностью по достаточно простой технологии, и по силам даже новичкам.

Этапы выполнения

Обратите внимание, что вначале следует отметить, что такие работы должны быть проведены человеком, который будет одет в специализированную, плотную одежду. Для того, чтобы не повредить глазные яблоки частицами и едкими испарениями, обязательно следует использовать строительные очки.

Респиратор используют при работах с горячим способом нанесения. Если на улице жарко и высокая температура, то при работе с мастикой нельзя, чтобы оставались открытые участки кожи. Помните, что этот элемент нужно наносить лишь на подготовленный и сухой бетон.

Как наносить битумную мастику на фундамент?

1. Начальная обработка перед раскатыванием всегда одна и та же – очищаем фундамент от пыли и грязи. Дальше нужно тщательно все просушить и обезжирить. Если будут обнаружены крупные трещины или сколы, следует провести заглаживание при помощи цемента или другого похожего состава. Только когда все высохнет, подготовленную поверхность можно начать грунтовать. В продаже есть особая грунтовка, но вы можете сделать ее и сами – это мастика и растворитель.

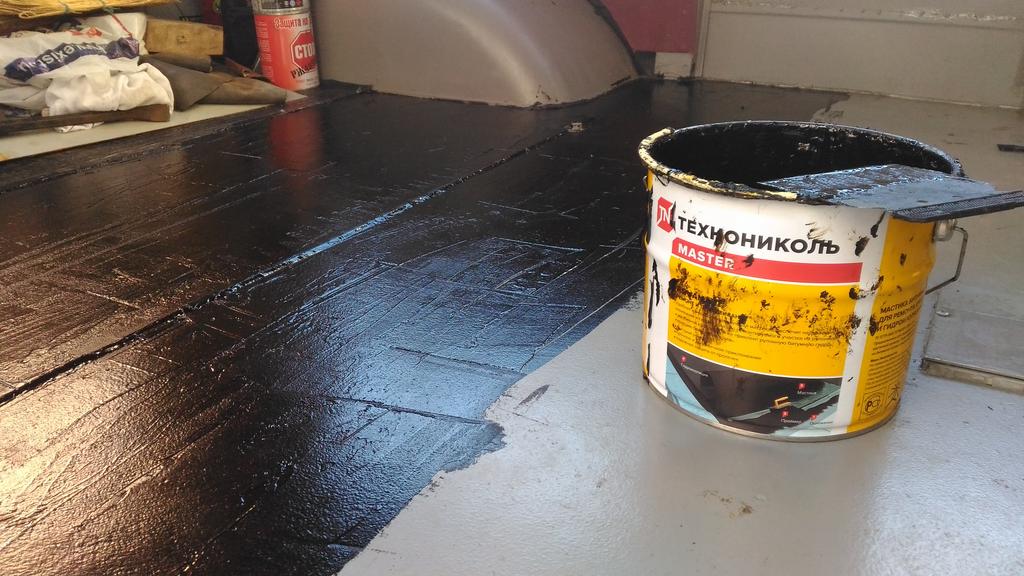

2. Готовим материал – после открытия банки хорошо перемешайте состав при помощи дрели или рук.
3. При нанесении грунтовки вы можете пользоваться кистью, а вот конкретно гидроизолятор раскатывать твердой щеткой или валиком. Для раскатки не требуется особых навыков, здесь нужна будет лишь скрупулезность и точность – следите, чтобы все частички обработанной поверхности были покрыты равномерно.
4. Все последующие слои наносим лишь после того, как просохнет предыдущий, не нужно делать большие перерывы для достижения наилучшего эффекта. Как только слой просох, можете приступать к откатке нового и так до тех пор, пока не будет достигнут требуемый эффект.
5. Когда работа будет окончена, осмотрите инструменты и оставьте пригодные для дальнейших работ. Для снятия гидроизолятора с рабочих элементов можете воспользоваться растворителем, но иногда может помочь и простой мыльный раствор.

Заключение

В конце хочется отметить, что есть определенные хитрости, нюансы, которая касаются выбора гидроизолятора, и вам нужно ими пользоваться. Так, на самом деле мастика намного легче воды, а значит, что в ведре с емкостью в 5 литров не будет больше 5-ти кг продукта. Хотя составы от разных производителей могут отличаться в весе, но суть остается единой – качественная продукция всегда легче, чем вода. Поэтому вам следует отнестись осторожно к той продукции, которая не соответствует этому негласному правилу.

Если вы обнаружите, что товар равен во весу воде, или даже превышает ее, будьте уверены, что такая защита от воды не даст требуемого эффекта.

Уже через несколько лет все начнет рушиться и падать.

Битум для фундамента: технология нанесения достоинства недостатки

Гидроизоляция дома – гарантия его долговечности, прочности и надежности. Применяя битум для фундамента, можно оградить постройку от вредного воздействия влаги и расшатывания основы. Хорошо заизолированная конструкция здания продлевает срок его эксплуатации. Битумная мастика наносится просто и доступна в финансовом плане.

Какие бывают виды битума

В качестве исходных материалов при изготовлении мастики для фундамента используются песок, цемент, минеральная вата, разбавленные нефтяным битумом. По разновидности связывающих компонентов их делят на:

• битумные в чистом виде;
• резинобитумные;
• битумно-полимерные.

Битум без добавок – самый экономичный вариант из всех видов, но не такой прочный и долговечный. Резинобитумные мастики – более дорогие, обладают отличными гидроизолирующими свойствами. Битумно-полимерные – требуют больше денежных средств, компенсируя затраты такими характеристиками как надежность, долговечность, влагоустойчивость.

По методу нанесения битум для гидроизоляции подразделяется на два вида:

• холодный;
• горячий.

Благодаря бесшовному покрытию подземной конструкции доступ влаги к ней не способствует разрушению фундамента, и воздействие на него оказывает минимальное. Легкость материала в работе позволяет выполнять гидроизоляцию своими руками, избавляя от необходимости расходовать дополнительные денежные средства на оплату труда наемных рабочих.

Вернуться к содержанию

Холодная мастика

Чаще всего используется при проведении строительных работ. Главное ее достоинство – это отсутствие необходимости применять специальные технические средства или иметь определенные навыки в данной отрасли.

Виды по составу	Диапазон рабочих температур, градусы	Особенности
Водная мастика	-10 — +40	Сразу готова к употреблению.
Битумная с полиэфирной основой	-15 — +40	Дополнительно выполняет роль клея между подошвой фундамента и рулонных гидроизоляционных материалов.
Битумно-полимерная	-40 и выше	Сохраняет полезные технические характеристики даже под влиянием низких температур.

Для гидроизоляции фундамента в умеренных климатических условиях обычно применяют мастику на водной основе или полиэфирной. Для северных широт больше подойдет битумная группа с наличием полимерных компонентов, которую можно использовать даже при минусовых температурах. При этом качество гарантируют и зарубежные производители, и отечественные. Холодная мастика в зависимости от количества ингредиентов, входящих в ее состав бывает:

• однокомпонентная;
• двухкомпонентная.

Однокомпонентную мастику можно использовать сразу после предварительного размешивания. Но зато у нее рабочее время дольше, чем у другой группы. После окончания одного из этапов работ достаточно просто закрыть емкость с битумом до следующего момента применения.

С двухкомпонентным материалом дело обстоит сложнее. Он требует досконального перемешивания и мгновенного нанесения на рабочую поверхность, потому что застывает практически сразу. Среди достоинств материала – длительный срок хранения и прочность.

Вернуться к содержанию

Горячая разновидность битума

Гидроизоляция фундамента горячим битумом применяется в исключительных случаях, когда нужно придать основанию максимальную прочность. Сложность работы с горячим продуктом состоит в необходимости предварительного разогрева до 300 градусов. Этот процесс требует привлечения профессиональных рабочих и использования особенной техники.

При этом важно соблюдать технику безопасности и не игнорировать правила. Если опыта обращения с горячим битумом не имеется, а инструментарий тоже отсутствует, обращайтесь к специалистам или выбирайте вариант холодной мастики.

Вернуться к содержанию

Плюсы и минусы использования для фундамента

Используя битумную мастику для гидроизоляции фундамента, стоит ознакомиться с ее отличительными свойствами и их роли в процессе построения здания.

Достоинства	Недостатки
Плотность соприкосновения с поверхностью не зависит от ее вида. Устойчивость к температурным перепадам. Бесшовный слой нанесения. Однородность и эластичность покрытия. Широкий диапазон рабочих температур. Не токсичен во время использования. Доступная стоимость. Легкость монтажа.	Повышенная трудоемкость выполнения работ с большими площадями основания. Длительность процесса полимеризации слоя.

Благодаря исключительным свойствам битума по всей площади фундамента создается надежная и не пропускающая воду пленка. Она не только закупоривает трещины, заполняет поры, но и предотвращает появление грибкового налета, а также плесени на поверхности. Хорошая адгезия свидетельствует о готовности взаимодействовать с любым материалом основания под монолитными стенами.

Благополучно переносит перепады температур – выдерживает колебания в диапазоне от -70 градусов до +1200. Это позволяет проводить строительные работы с использованием битумной мастики в любое время года. После окончательного высыхания она обволакивает фундамент мембраной, выдерживающей значительные механические воздействия извне благодаря прочности и эластичности.

Проявляет устойчивость к агрессивной химической среде и в то же время отличается не токсичностью технологии нанесения и легкостью процесса монтажа. Для этого не нужно обладать специальными навыками или иметь в наличии дополнительное оборудование – исключение составляет лишь использование горячего битума на полимерной основе. Цена при этом остается приемлемой.

Битумная мастика удобна в транспортировке, а работать с ней можно быстро, так как существуют готовые смеси, которые не нужно разводить и перемешивать. Покрытие не вздувается, не растрескивается под влиянием воды.

В период работы с большими площадями покрытия возрастает трудоемкость процесса. Необходимо потратить время на полимеризацию слоя, но это не столь существенные недостатки по сравнению с имеющейся массой преимуществ.

Вернуться к содержанию

Как правильно наносить битум

Процесс обработки основы битумной мастикой не слишком сложен, но у него есть некоторые нюансы, которые необходимо учитывать – определенные расчеты и соблюдение последовательности действий.

Для того, чтобы определить расход битума на 1 м2, нужно предварительно определиться с его предназначением. От этого зависит количество материала, необходимого для строительных работ. При вычислении расхода состава на гидроизоляцию следует площадь обрабатываемой поверхности умножить на два – именно столько килограмм битума понадобится для 1 м2.

Если битум используется как обмазка, расход его на 1 м2 составит 2-3 кг при толщине покрытия 2-3 см. Следует учитывать и расположение основы – при нанесении состава на вертикальную поверхность расход будет в 2-3 раза выше по сравнению с горизонтальной плоскостью.

Планируя выполнить работу своими руками, стоит ознакомиться с техническими требованиями, а также правилами, которые помогут выполнить гидроизоляцию качественно. Делятся они на основные этапы:

• подготовительные работы;
• грунтование поверхности;
• нанесение материала.

Битумный состав сразу готов к использованию, поэтому не придется тратить время на его растворение и размешивание. Годится он исключительно для наружных работ!

Пошаговая инструкция по нанесению:

1. Одевается специальная одежда из плотной ткани, строительные очки для защиты от едких испарений.
2. Если в работе используется горячая мастика для фундамента, рекомендуется надеть респиратор – открытых участков на теле быть не должно, даже когда на улице слишком жарко.
3. Проводится осмотр фундамента на предмет обнаружения трещин или ямочных впадин – в случае их наличия замешивается цементный раствор для заделки имеющихся дефектов.
4. С помощью болгарки удаляются острые выступы на гранях основы, углы закругляются.
5. Поверхность очищается от пыли и грязи, затем обезжиривается, просушивается при помощи строительного фена, чтобы предотвратить вздутие и отслоение.
6. Проверяется степень влажности – кусок полиэтиленовой пленки укладывается на основание, оставляется в одном положении на сутки. Если конденсат под ним не появляется – готовность покрытия к дальнейшей работе подтверждается.
7. После того, как рабочая поверхность окончательно подсохнет, проводится обработка грунтовым составом.
8. Перед применением материал перемешивается или встряхивается в закрытой емкости до полной однородности материала.

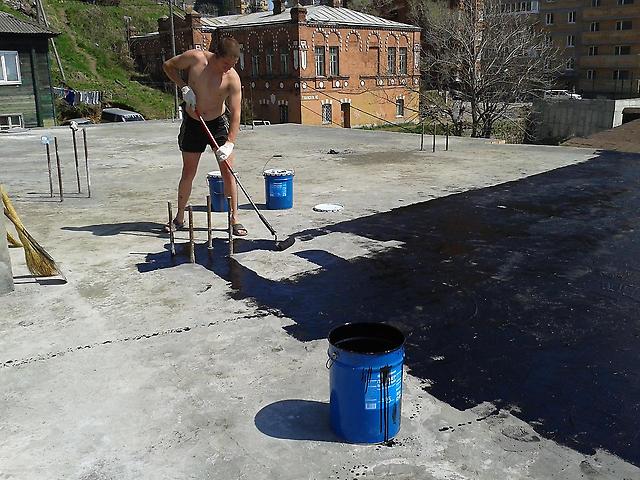

9. Наносится грунтовка одним слоем с помощью валика, кисти или специального пульверизатора при сухих погодных условиях и в отдалении от источников огня.
10. Когда грунтовой состав высохнет полностью, можно приступать к раскатке гидроизолятора сплошным слоем, чтобы не было разрывов. Для этого используется валик или грубая щетка, можно применять и метод налива.
11. Каждый из последующих слоев накладывается после просушки предыдущего – долгие перерывы тут не нужны.
12. В местах возможного появления трещин гидроизоляция армируется стеклотканью.
13. По окончании работы проводится осмотр инструментов, их очистка с использованием мыла и воды или растворителя.

Период высыхания может колебаться в зависимости от сезонности, влажности воздуха или оттого, какова толщина изолятора. В нормальных условиях высыхание происходит в течение суток. Грамотно сделанная гидроизоляция основания будет оберегать здание от протечки и распространения грибка или плесени. От этого зависит также и долговечность дома.

Ознакомившись с классификацией битумной мастики, ее достоинствами и недостатками, технологией нанесения, можно смело начинать процесс гидроизоляции здания своими руками. Возможность самостоятельно осуществить расчет необходимого материала поможет избежать лишних затрат. Удачного строительства!

Не нашли ответов в статье? Больше информации по теме:

Каким валиком наносить битумную мастику — MOREREMONTA

Битумная мастика — это инновационный строительный материал, который обладает высокими гидроизоляционными и вяжущими свойствами. В её состав входят минералы, битум и органические вещества. Доступная цена и хороший результат обеспечили ей широкое применение в строительстве.

Как и чем разбавлять мастику.

Вещества, используемые для разбавления:

Следует строго соблюдать пропорции, которые зависят от объёма применяемой мастики. В противном случае, это приведёт к медленному высыханию раствора и ,как следствие, к потере его защитных качеств.

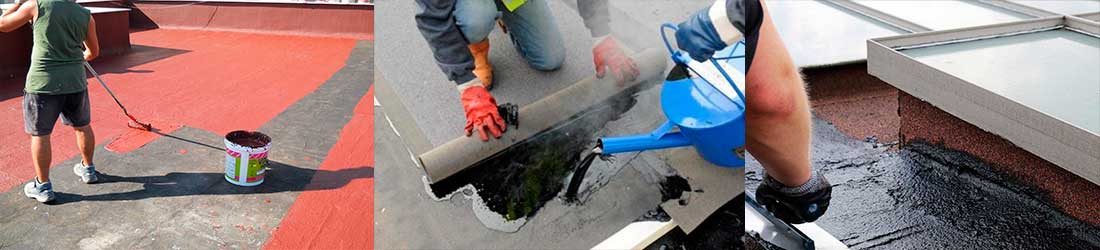

Методы нанесения мастики.

Существуют два метода нанесения мастики: холодный и горячий. Холодный способ, в свою очередь, бывает ручной и механизированный. Первый способ подойдёт, если объект маленький, а второй используют тогда, когда площадь работы большая или обработать надо труднодоступные места.

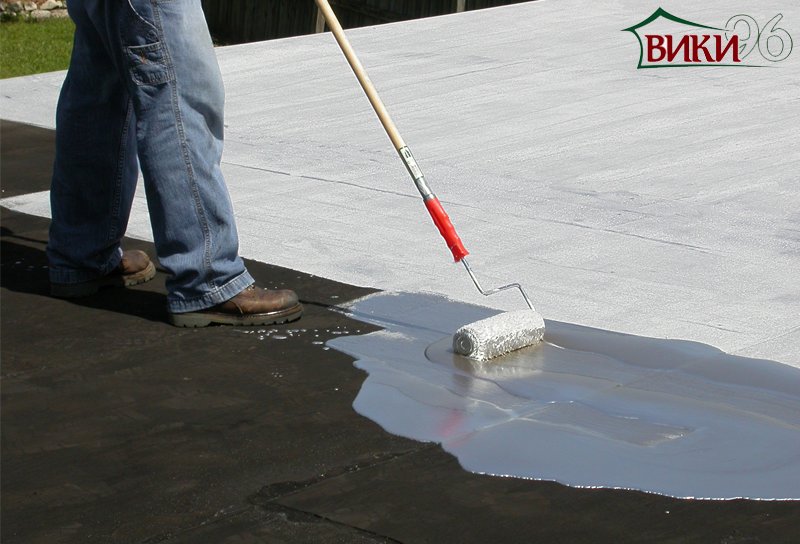

Для ручного метода применяют большие малярные кисти, идеальны для такой работы флейцевые кисточки. Кроме этого, можно применить валик с коротким ворсом.
При механическом способе главным инструментом является безвоздушный распылитель, имеющий давление 150 бар.

Битумная мастика. Расход на м2.

При устройстве и ремонте мягких кровель нормы расхода будут разными и зависят от вида мастики :

• БиэМ — 8 — 10 кг/ м²;
• битумная в брикетах — 4-6 кг/ м²;
• битумно-каучуковая — 2-5 кг/ м²;
• битумно-полимерная — 2-5 кг/ м²;
• гидроЭластик — 3-5 кг/ м².

Для герметизации стыков и швов:

• Гермабутил-2М — 0,3 — 0,5 кг/ погонный метр;
• БК Фикс — 0,3 — 0,5 кг/ погонный метр;
• битумная в брикетах — 0,5 — 1 кг/погонный метр;
• гидроЭластик — 0,3- 0,5 1 кг/ погонный метр.

Защита металлических покрытий от воздействия коррозии:

• битумно-полимерная — 0,5-1,5 кг/ м²;
• битумно-каучуковая — 0,5-1,5 кг/ м²;
• битумная в брикетах — 0,5-1,5 кг/ м².

Для гидроизоляции фундамента берём 2 — 4 кг/ м².

Сколько сохнет мастика?

Среднее время высыхания составляет 1 — 3 суток и зависит от таких факторов:

• температура окружающей среды;
• уровень влажности воздуха;
• толщина нанесённого слоя;
• попадание прямых солнечных лучей;
• материал обработанной поверхности.

Эта мастика является отличным вариантом для обработки вашей кровли или фундамента. Не забывайте про важность хорошей гидроизоляции. И тогда ваш дом прослужит вам долгие годы.

Как работать с битумной мастикой. Видео.

Валик из натурального меха для нанесения битумного праймера.

Шубка валика — мех на вязанной основе, стрижка под фактуру меха ягненка.

Валики из натурального меха отличаются наиболее ровным распределением праймера по поверхности, благодаря чему их можно использовать как для внешних, так и для внутренних работ.

Валик подойдет для нанесения битумного праймера на шероховатые, полушершавые и гладкие поверхности.

Ширина валика — 250 мм.

Адрес: г. Москва, Высоковольтный проезд, дом 1, строение 43

График работы: с 9:00 до 18:00, с понедельника по пятницу
Без обеда

Некоторые из наших товаров поставляются исключительно под заказ. В большинстве случаев срок поставки составляет от 1 до 3 рабочих дней.

Оформите заказ любым удобным способом, после чего наши сотрудники свяжутся с вами и сообщат точную дату и стоимость доставки.

Способы оплаты

Физическим лицам:	Юридическим лицам:
· безналичная оплата по выставленному счету	· безналичная оплата по выставленному счету
· оплата наличными в отделениях Альфа Банка
· оплата наличными в момент получения товара

Альтернативные варианты оплаты всегда можно обсудить с менеджером в момент подтверждения заказа. Мы стараемся всегда идти навстречу своим клиентам.

Получение товара

Самовывоз:	Доставка:
При наличии материалов, самовывоз осуществляется со склада Алтуфьево: г. Москва, Высоковольтный проезд, дом 1, строение 43 подробная схема проезда	Доставка товаров осуществляется собственным транспортом, привлеченными перевозчиками или курьерскими службами. Мы не доставляем материалы через ПЭК или Деловые Линии. На сегодняшний день мы осуществляем доставку только по территории Москвы и Московской области.
Самостоятельно забрать заказ можно в этот же или на следующий рабочий день. Оформите заказ любым удобном способом и согласуйте желаемую дату с нашим сотрудником. Это нужно для бесплатного резервирования товара.	При наличии товара на складе доставка может быть осуществлена в день заказа или на следующий рабочий день. В случае, если товар поставляется под заказ, сроки поставки обычно составляют 1-3 рабочих дня с момента оплаты. Оформите заказ любым удобном способом и с вами свяжется наш сотрудник для уточнения деталей.
Самовывоз осуществляется бесплатно!	Стоимость доставки зависит от множества факторов, примерную стоимость можно посмотреть здесь.

• Описание
• Упаковка
• Применение
• Хранение
• Скидки
• Отзывы

Показатель	Значение	Ед. измерения
Ручка	пластиковая
Высота ворса	10	мм
Цвет ворса	бежевый
Плотность	470	г/м 2
Ширина	250	мм

Малярный валик с натуральным мехом пригодится при грунтовании различных поверхностей битумным праймером.

Срок хранения и годности малярного валика не отграничен.

Оптовые цены на инструменты для мастики и праймеров действительны при единоразовой оплате 50 шт.
Если же ваш заказ более 100 шт, обращайтесь к нашим менеджерам, подобный объем достоин особых условий.

Никто еще не оставил отзыв об этом материале, Вы можете стать первым!

Строительство зданий, сооружений различного назначения и степени сложности всегда предполагает выполнение гидроизоляционных работ для защиты от воздействия грунтовых вод. Материалами для этих целей служат специальные мастики или пропитки, обеспечивающие водонепроницаемость конструкций.

На стадии нулевого цикла перед забивкой металлических свай производится их антикоррозийная обработка. Применение битумной мастики для фундамента является наиболее распространённым способом гидроизоляции. Прокладка трубопроводов канализации часто выполняется из чугунных труб с защитным слоем из битума, наносимого в заводских условиях. Она незаменима при устройстве рулонных кровельных покрытий, подстилающих слоёв пола во влажных помещениях квартир и искусственных водоёмов, при наклейке теплоизоляционных плит на вертикальные поверхности.

Виды и свойства

На рынке строительных материалов представлено множество разновидностей мастик, различающихся по методам приготовления, способам нанесения, по свойствам применяемых добавок.

Использование мастики битумной холодного применения имеет ряд преимуществ: не требуется её подогрев, более удобна при нанесении, устойчива к воздействию ультрафиолетового излучения, возможность выбора цветовой окраски. После нанесения такого материала на поверхность, входящий в состав растворитель испаряется, слой покрытия затвердевает и обеспечивает требуемые функциональные качества. Мастикам горячего применения перед нанесением необходим предварительный подогрев, они более эластичны и позволяют производить работы при отрицательных температурах.

Однокомпонентные мастики – такой состав применяется без предварительной подготовки; он быстро твердеет, поэтому открытая упаковка должна использоваться единовременно. Двухкомпонентные перед использованием необходимо смешивать с загустителями или растворителями. Срок их хранения более продолжительный.

При изготовлении мастик к основному материалу – битуму, получаемому в процессе переработки нефти, для придания определённых свойств добавляются различные составляющие. Это модифицированный латекс, синтетический каучук, различные наполнители минерального происхождения пылевидного состояния, мелкофракционная резина. Они обеспечивают хорошую адгезию, эластичность, устойчивость к механическим воздействиям и температурным перепадам.

Технология

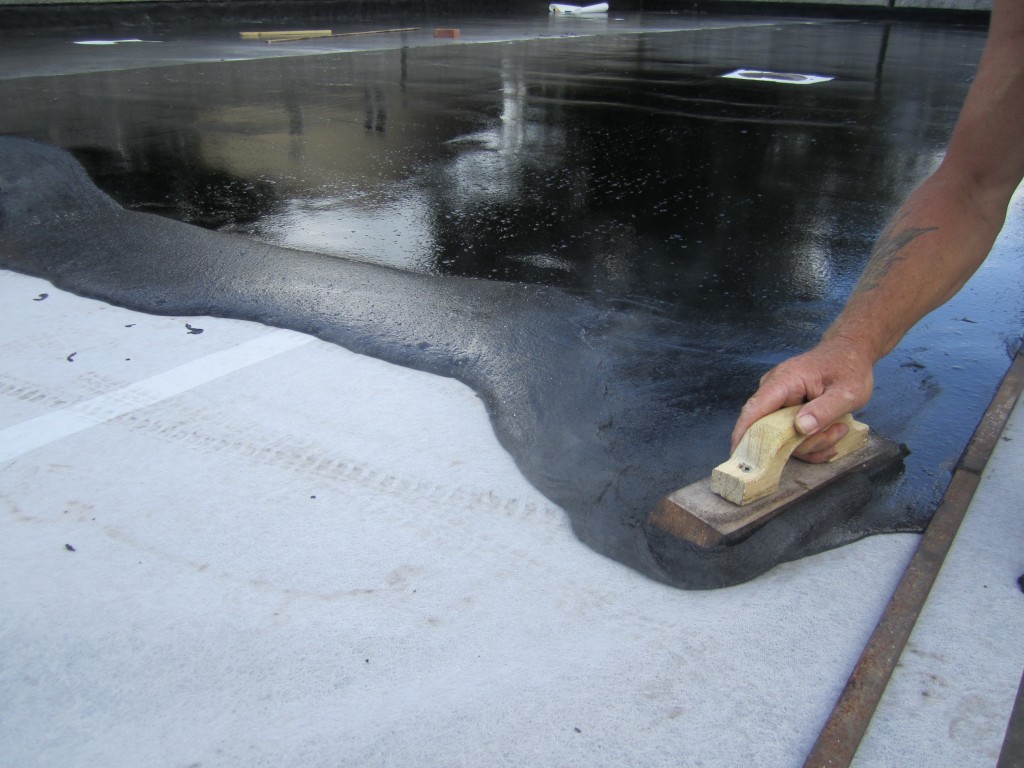

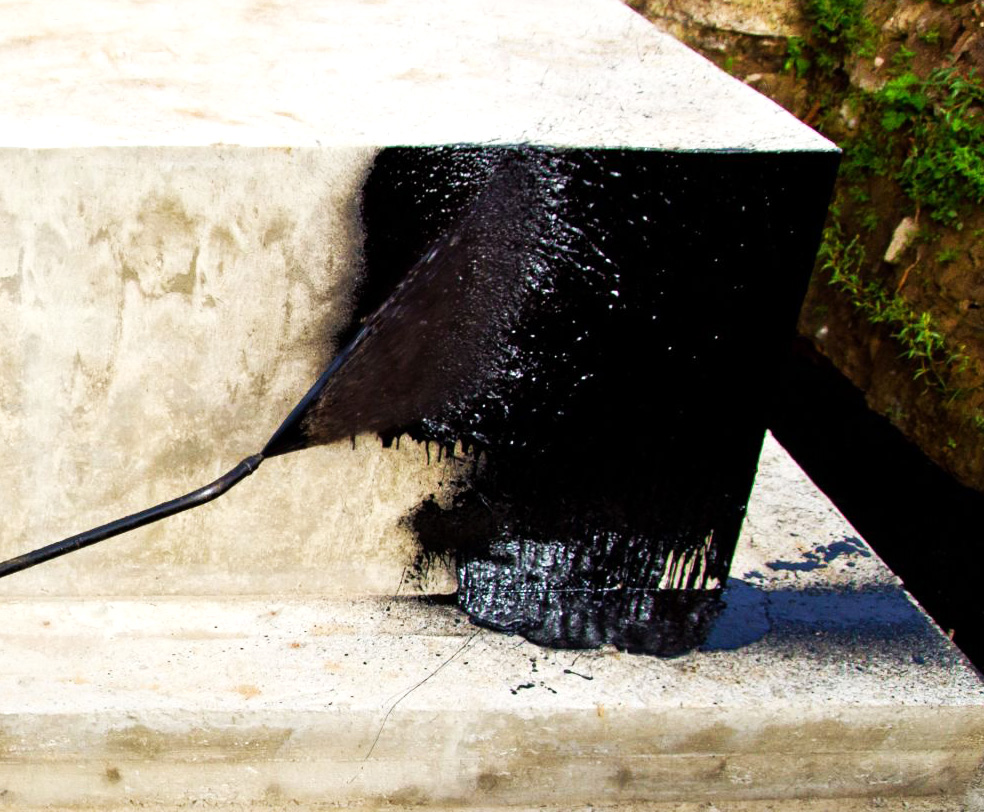

Нанесение битумной мастики обмазкой осуществляется на предварительно подготовленные поверхности. Их очищают от пыли, грязи, наплывов. Стыки, щели и сколы конструкций фундаментов тщательно заделываются цементно-песчаным раствором. При необходимости производится обработка грунтовками. После полного её высыхания наносится первый слой гидроизоляционного материала по горизонтальным направлениям.

При ручном способе нанесения битумной мастики используются обычные малярные кисти, валики и щётки с коротким ворсом. Механизированный способ возможен при наличии специального распылителя, обеспечивающего достаточное для вязких жидкостей давление.

Толщина защитного слоя может составлять от 3 миллиметров до нескольких сантиметров. Вертикальные поверхности обрабатываются в два слоя. Последующий слой наносится после высыхания предыдущего сплошными вертикальными полосами без разрывов.

Битумная мастика своими руками

Применение собственного изготовления битумной мастики для фундаментов позволит снизить материальные затраты и получить материал требуемого качества. Для этого на строительной площадке необходимо оборудование для подогрева или простейший очаг из кирпича.

Битумные брикеты размельчаются и разогреваются в металлической ёмкости до жидкого состояния. Содержащиеся в нём жидкости при кипении и постоянном перемешивании выпариваются, появляющуюся пену необходимо убирать. Когда на поверхности перестанет образовываться пена, подогрев прекращается. Непосредственно мастика требуемой консистенции получается при смешивании в определённых пропорциях полученного при варке битума и растворителей — бензина или керосина. При этом жидкий битум небольшими порциями добавляется в ёмкость с растворителем и энергично размешивается до однородного состояния. В качестве загустителя можно добавлять в небольших дозах обычный цемент.

Во время изготовления битумной мастики своими руками требуется строгое соблюдение правил безопасного обращения с огнём и горючими веществами. Необходимо применение средств индивидуальной защиты — обувь, очки, перчатки, защитный костюм.

Как правильно наносить мастику при герметизации швов.Стройполимер

Стыки, трещины, швы ухудшают теплоизоляционные свойства здания. Через них в помещение проникают холод и влага, скапливается конденсат – источник сырости и плесени. Подобные дефекты заделывают на этапе строительства, а затем – планово или внепланово, в ходе ремонтных работ. Как правильно наносить герметизирующую мастику, чтобы добиться максимального результата?

Любая мастика наносится на очищенную сухую поверхность

Принципы герметизации стыков

Герметизация бывает первичной – до момента эксплуатации дома – и вторичной (в рамках ремонта). В зависимости от этого отличается и технология. При первичной обработке стыков в швы закладывают уплотнитель или обрабатывают специальными материалами, устойчивыми к осадкам и перепадам температур. При вторичной – иногда достаточно заменить поврежденный наружный слой мастики или обновить его, предварительно расширив, зачистив и углубив.

Для герметизации швов и стыков снаружи здания нужна эластичная мастика, которая не разгерметизируется из-за усадки дома, температурного расширения материалов или механических нагрузок. Для ремонта кровельного покрытия предназначена битумная разновидность. Принцип их нанесения схож, но имеет отличия.

Никогда раньше не работали с мастикой? Начните со швов, расположенных не на виду

Какие бывают мастики

Мастика – это вязко-пластичная масса на основе органических веществ с добавлением специальных наполнителей. В ее составе могут присутствовать каучук, природные и синтетические смолы, пластификаторы. Широко применяются битумные мастики – в основном для ремонта кровельных материалов. Востребованы на рынке и полимерные мастики, например полиуретановая «УРЕМАСТ». Они отличаются хорошей адгезией и эластичностью.

Срок годности любой мастики – не более 15 лет. Однако эксперты рекомендуют обрабатывать швы и стыки повторно не позднее, чем через 7 лет после возведения здания, пока они еще не потеряли эксплуатационных свойств.

Как правильно наносить нетвердеющую мастику НГМУ

В крупнопанельном домостроении, а также при ремонте больших стыков в месте примыкания оконных/дверных конструкций применяется нетвердеющая герметизирующая мастика. Она представляет собой густую вязкую массу на основе каучуков искусственного происхождения, пластификаторов и наполнителей. Поставляется в брикетах диаметром 30–50 мм длиной до 150 см, завернутых в полиэтиленовую пленку.

В частном строительстве эту мастику используют для уплотнения мест примыкания дверных и оконных блоков к стенам. Работать с ней несложно, но также есть некоторые технологические нюансы:

• Для нанесения мастики НГМУ необходим электрический герметизатор.
• Работать можно с мастикой, которую выдержали предварительно в течение суток в помещении с температурой воздуха около 20 °С (температура материала непосредственно перед монтажом должна быть +15…+20 °С).
• Поверхность стыка очищают от пыли, мусора, бетонных крошек, а на улице в зимнее время – от наледи и снега. Использование праймера ГСР увеличит качество сцепления мастики с поверхностью и расширит диапазон температур применения, особенно в холодное время года.
• Внутренние поверхности стыка должны быть сухими, так как, соприкасаясь с влагой, мастика теряет эксплуатационные свойства.
• После нанесения мастику покрывают специальным окрасочным составом, который защитит поверхность шва от испарения и миграции пластификатора. С этой же целью можно использовать ленты Липлент, например Липлент С. После этого поверхность необходимо оштукатурить.
• Декорировать шов можно с помощью полимерцементного раствора.

Нетвердеющая мастика НГМУ предназначена для герметизации швов шириной до 30 мм с потенциалом деформации до 15 %

Как правильно наносить битумную мастику

Битумная мастика – это смола вязкой консистенции на основе битума. Материал прочный и эластичный, выдерживает динамичные нагрузки, а поскольку не имеет в составе пор, прекрасно отталкивает влагу. Для заполнения швов, для ремонта рулонных покрытий, дефектов мягкой и жесткой кровли используется «холодная» битумная мастика, сразу готовая к применению без разогрева.

Шаг 1. Очистите поверхность.

Шаг 2. Просушите.

Шаг 3. Используйте для нанесения кисть, валик или штукатурную станцию.

Шаг 4. Дождитесь, пока основание высохнет.

Шаг 5. Нанесите второй слой мастики

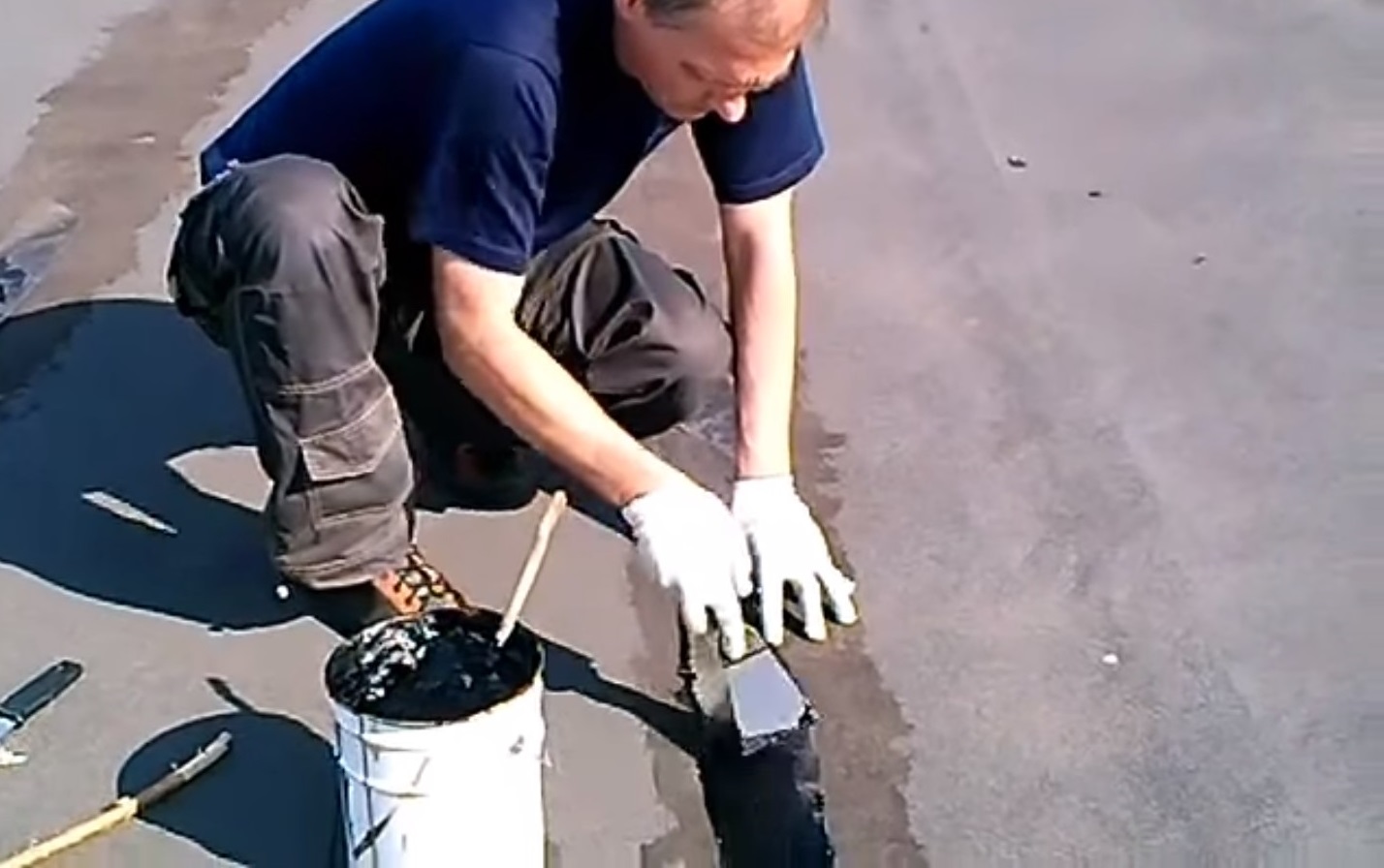

Шаг 6. Крупные дефекты закройте заплатками из рулонного материала, пропитанного битумом

Фронт работ готов? Трещины на фасаде дома или стыки на крыше давно нуждаются в ремонте? Запасайтесь соответствующей мастикой, готовьте инструмент – и приступайте!

Как наносить полиуретановую мастику «УРЕМАСТ»

Полиуретановые мастики предназначены для заделки наружных стыков во время строительства и ремонта. Однокомпонентные – сразу же готовы к применению. Двухкомпонентные – требуют перемешивания. Рассмотрим этапы работы с двухкомпонентной мастикой «УРЕМАСТ». Освоив их, вы с легкостью сможете работать с любым однокомпонентным составом. Для работы понадобится такой нехитрый набор инструментов.

Готовим раствор

Шаг 1. Двухкомпонентная мастика включает основную пасту и отвердитель. Переложите их в общую емкость.

Шаг 2. Планируете использовать часть мастики? Возьмите ингредиенты в нужной пропорции.

Шаг 3. Перемешайте на низких оборотах в течение 15 минут от центра к краям и обратно.

Шаг 4. Должен получиться раствор с однородной консистенцией.

Готовим поверхность

Шаг 1. Очистите основание от пыли, грязи, жира и наледи.

Шаг 2. Расшейте трещины, удалите из них старую краску и герметик.

Шаг 3. Очистите от грязи и пыли смежные участки.

Шаг 4. Просушите устье стыка.

Наносим полиуретановую мастику в стыки

Шаг 1. Наносите раствор шпателем вдоль трещины слоем не более 5 мм толщиной.

Шаг 2. Разровняйте мастику расшивкой.

Шаг 3. После затвердения покрасьте мастику фасадной краской в нужный цвет.

Шаг 4. Удалите отвержденную мастику с инструмента ацетоном или бензином.

Внимание!

1. Не работайте, если на улице менее +5 °С или выше +35 °С
2. Берегите мастику от прямого попадания капель дождя и снега.
3. Очищайте инструмент сразу после работы, пока мастика не затвердела.

расход на 1 м2. Как наносить своими руками?

Битумная мастика для гидроизоляции фундамента — один из самых простых в использовании и эффективных материалов. Она создает бесшовную водонепроницаемую защитную пленку на бетонной поверхности. Мастики называют обмазочной или окрасочной гидроизоляцией. Их используют для обработки вновь построенных оснований зданий или во время ремонта старых. Некоторые марки пригодны для применения в качестве клея под рулонные материалы.

Основные свойства

Битумные мастики — готовые к применению густые пастообразные массы на основе битума. Они отличаются друг от друга по имеющимся в составе дополнительным компонентам. Это могут быть модификаторы, антисептики и др. В продаже есть пасты, предназначенные специально для гидроизоляции фундаментов.

Достоинства битумных гидроизоляционных мастик для фундамента:

• прочное бесшовное покрытие;
• простая технология нанесения на поверхности любых форм и рельефа;
• надежная защита от плесени;
• заполнение всех пор бетона;
• пригодность для самостоятельного выполнении работы, особенно если мало или совсем нет опыта;
• возможность нанесения при минусовой температуре ил наоборот в жару.

Минус битумных гидроизоляционных паст — горючесть. Требования к их характеристикам, классификация указаны в ГОСТ 30693 -2000.

Виды

Битумные мастики по количеству составляющих бывают:

1. Однокомпонентные. Эти пасты имеют жидкую консистенцию, полностью к готовы к нанесению, расфасованы в герметичную упаковку (ведра). Их недостаток — после вскрытия нужно использовать сразу всю мастику. В открытой емкости она твердеет и становится непригодной для нанесения.
2. Двухкомпонентные. Их главное достоинство — большой срок хранения. Они состоят из битумной композиции и загустителя, расфасованных в отдельные упаковки. Перед употреблением смешивают нужное количество. Покрытие из двухкомпонентных мастик быстрее высыхает и дольше не разрушается.

По способу подготовки пасты к нанесению различают мастики холодные и горячие. Второй вид рекомендуется использовать только профессионалам. Составы горячего применения требуют подогрева до + 160 С°. Обмазывать ими фундамент менее безопасно, чем пастами холодного нанесения, которые уже имеют нужную консистенцию за счет растворителя. Нанесение горячих мастик возможно только в сухую погоду — иначе капли воды в порах бетона закипают, образуют на поверхности пузырьки., которые приводят к растрескиванию свежего покрытия.

Классификация мастик по типу растворителя:

1. На органических растворителях — стоят дешевле, прочность ниже.
2. На водной основе (водоэмульсионные) — не имеют неприятного запаха.

По виду дополнительных компонентов холодные битумные мастики, пригодные для гидроизоляции фундамента бывают:

1. Битумно-полимерные — обладают высокими эластичностью, прочностью сцепления с бетоном.
2. Битумно-латексные («жидкая резина») — пригодны для нанесения при низких температурах, отличаются особой эластичностью, прочностью, пониженной горючестью. На обработанной ими поверхности образуется защитный слой, похожий по свойствам на резину.
3. Битумно-резиновые — с добавлением порошка из резины или синтетического каучука,  минерального масла. Наименее пригодны для защиты фундамента из-за сравнительно высокого водопоглощения.
4. Битумно-минеральные — на 25% состоят из частиц цемента, доломита, мела, кварца, известняка, золы, других минералов. Они особенно рекомендуются для обработки заглубленных фундаментов, так как обладают особой прочностью, влагостойкостью. Еще одно достоинство — небольшой расход материала.
5. Битумно-масляные — морозостойкие, пригодны для использования в строительстве в холодных климатических зонах.

По способу применения различают пасты ручного и механизированного нанесения  — последние обычно пригодны для обоих методов.

Выбор

При покупке битумной мастики для фундамента обращать внимание на следующие характеристики:

• расход на 1 м2;
• время отвердевания;
• температуры при которых можно выполнять работу;
• пригодность для механизированного нанесения (если планируется использование специальной установки).

Учесть то, что фундамент здания и его цоколь постоянно контактируют с влагой в почве. Требования к гидроизоляционным материалам для них по водонепроницаемости и водопоглощению покрытия самые высокие. По отзывам строителей им соответствуют пасты Технониколь.

Таблица 1. Технические характеристики битумных мастик Технониколь для гидроизоляции фундаментов

Параметр	МКТН, битумно-полимерная	№33, водоэмульсионная, битумно-латексная	№20, битумно-резиновая	№24, битумно-минеральная
Время высыхания, ч	24	24 — 72	нет сведений	24
Температура нанесения, С°	от -20 до +40	нет сведений	от -20 до +40	от -20 до +40
Прочность сцепления с бетоном, МПа	0,3	0,6	0,1	0,1
Относительное удлинение при разрыве, %	700	900	100	нет сведений
Расход, кг/м2	2,5 — 3,5	3,5 — 4,5	2,5 — 3,5	до 1
Диапазон температур эксплуатации, С°	от -25 до +100	от -25 до +140	от -15 до +100	от -5 до +80
Водонепроницаемость, выдерживает давление,МПа	0,001 в течение 72 ч	0,1 в течение 24 ч	0,001 в течение 72 ч	0,03 в течение 10 мин
Водопоглощение за 24 ч, % по массе	0,4	0,4	2	0,4
Срок хранения, мес	18	6	18	18

Битумные мастики хранят в сухом, темном помещении при температуре от -20 до +30 С°. По приведенным в таблице значениям можно ориентироваться и при выборе мастик других производителей, но с теми же дополнительными компонентами.

Как наносить

Для достижения наилучшего результата перед нанесением битумной гидроизолирующей мастики поверхность фундамента покрывают специальной грунтовкой (праймером) на основе того же битума. Праймер — более жидкое средство, лучше проникает в поры бетона, повышает прочность сцепления основного защитного слоя с поверхностью. Можно купить готовый состав (например AquaMast от Технониколь) или сделать своими руками. Рецепт: 1 часть твердого битума развести в 2 — 3 частях бензина. Битум предварительно расплавляют и небольшими порциями вливают в емкость с бензином. Расход праймера от 250 г/м2.

Правила нанесения праймера своими руками:

1. Если фундамент новый, то прежде чем приступить к нанесению гидроизоляции приклеить к поверхности кусок пленки. Проверять примерно каждые 6 часов. Если влага не появилась, то можно начинать обработку.
2. Заполнить цементно-песчаным раствором трещины, пустоты. Полостей под слоем гидроизоляции не должно остаться. Глубокие щели стягивают узкими металлическими планками.
3. Удалить выступы, наплывы. Можно использовать болгарку со шлифовальным кругом по бетону, молоток или кирку,
4. Деформационные швы заполнить монтажной пеной.
5. Дождаться высыхания пены и раствора.
6. Очистить поверхности фундамента щеткой или шваброй от всех загрязнений и пыли.
7. Надеть защитную одежду, перчатки, очки и респиратор или маску.
8. Кистью или меховым валиком нанести снизу-вверх первый слой битумного грунта.
9. После высыхания (признак — нет липкости) в местах обработанных цементным раствором наносят второй слой праймера.

Полное высыхание всех слоев битумной грунтовки происходит примерно через сутки. В процессе выполнения работы соблюдать технику безопасности. Нельзя использовать битумные материалы поблизости от источников открытого пламени. При попадании праймера на кожу смыть растворителем.

Нанесение мастики

Если приходится работать с битумной мастикой холодного применения при температуре ниже +5, то предварительно емкость с пастой выдерживают не менее суток при комнатой температуре. Правила техники безопасности, средства индивидуальной защиты те же, что и при нанесении праймера.

Порядок действий при обработке фундамента битумной гидроизоляционной мастикой ручным методом:

1. Кистью, валиком или шпателем снизу-вверх нанести первый слой пасты толщиной в 1 мм. Делать это нужно с предельной скоростью, средства на битумной основе обычно быстро затвердевают в открытой емкости. Каждая полоса должна заходить на следующую примерно на 5 см.
2. Когда первый слой высохнет (не должно быть липкости) — нанести второй в поперечном направлении. Если фундамент заглубленный (более 2 м), то потребуются 3 — 4 слоя.
3. Если есть трещины, то их можно укрепить армирующей стекловолоконной сеткой, геотекстилем. Накладка должна быть по размеру больше щели на 10 см со всех сторон. Ее крепят на мастику и вдавливают.

Если есть финансовая возможность нанесение гидроизоляционной битумной мастики лучше поручить профессиональным строителям. Цена услуги — от 125 руб/м2 (в 1 слой).

Видео: Гидроизоляция фундамента мастикой своими руками

Битумная мастика на влажную поверхность

Обмазочная гидроизоляция – один из самых распространенных способов устройства гидроизоляции фундамента, что связано с простотой нанесения мастик, отсутствием швов, возможностью использования на элементах сооружения сложной конфигурации и механизированного нанесения (напыляемая гидроизоляция).

Основным недостатком в применении этих материалов является усадка, которая может привести к разрыву гидроизоляции. Нанесение мастики производится со стороны давления воды (на прижим), и перед обратной засыпкой обмазочная гидроизоляция требуют обязательной защиты, которая может быть выполнена в виде защитных стенок, применением плоских дренажей (профилированных мембран), теплоизоляции (XPS) и т.д.

Обмазочную гидроизоляцию следует применять в основном для защиты от капиллярной (грунтовой) влаги и почвенных вод в дренирующих и маловлажных грунтах, когда грунтовые воды находятся на 1,5-2 м ниже уровня пола подвала. При гидростатическом напоре ее можно применять, если напор не будет превышать 2 м для гидроизоляции из битумной мастики и 5 м для гидроизоляции из битумно-полимерной мастики.

Обмазочную гидроизоляцию из чистых разжиженных битумов применять не рекомендуется из-за недостаточной долговечности битумных покрытий.

Толщина гидроизоляции

Битумную или битумно-полимерную мастику следует наносить 2-4 слоями. Общая толщина обмазочной гидроизоляции зависит от глубины заложения фундамента (см. таблицу).

Глубина заложения фундамента, м	Общая толщина гидроизоляции битумной мастикой, мм
0. 3	2
3. 5	2-4

Из-за того, что они наносятся в жидком состоянии, решающую роль играет соблюдение проектной толщины слоя гидроизоляции. В этой связи контроль должен предусматривать замеры толщины покрытия в мокром и сухом состоянии. Контроль толщины мокрой пленки производится гребенкой или диском, толщину сухой пленки измеряют универсальными толщинометрами.

Недостаток мастичного покрытия состоит в том, что трудно добиться гарантированной толщины изолирующей пленки, особенно при больших уклонах и неровных поверхностях. Поэтому необходимо либо тщательно готовить поверхность, либо увеличивать расход материала. И то и другое приводит к росту стоимости покрытия.

Расход на 1 м2

Расход гидроизоляция обмазочная битумная в 2 слоя – 2,0-2,5 кг/м2

Межслойные интервалы

Каждый слой битумной мастики наносят только после полного высыхания или отвердения предыдущего. Если последующий слой мастики нанести по невысохшему предыдущему, то это может привести к отслоению или отсутствию необходимой адгезии мастичного покрытия к основанию.

Гидроизоляционный слой, выполненный из мастики, считается высохшим, если на проверку его поверхность не является липкой. Время высыхания мастичного слоя зависит от состава битумной мастики, температуры и влажности, как окружающего воздуха, так и основания.

Устройство гидроизоляции (технология)

Подготовка основания

• Основание для обмазочной гидроизоляции должно быть прочным и сплошным, с закругленными (радиусами 3-5 см) или срезанными на фаску углами и гранями. В местах переходов с горизонтальной на вертикальную поверхность должны быть выполнены выкружки (галтели), обеспечивающие плавность сопряжения пересекающихся плоскостей.
• Бетонную поверхность с большим количеством раковин от пузырьков воздуха с целью предотвращения образования лопающихся через 10-15 минут пузырьков в свеженанесенном мастичном слое затирают мелкозернистыми цементными растворами из сухих строительных смесей.
• Для мастичной гидроизоляции особенно опасны «гребешки» с острыми и колкими выступами, образующиеся в местах стыковки листов опалубки, которые необходимо удалить.
• Поверхность основания очищают от пыли, грязи, строительного мусора.
• Гидроизолируемая поверхность должна быть сухой.

Влажность основания — важнейший показатель готовности поверхности под нанесение битумной мастики. Наличие влаги приводит к образованию вздутий или отслоению мастики от поверхности.

Допустимая влажность поверхности для битумной (битумно-полимерной) мастики должна быть не более 4%. Мастики водоэмульсионные можно наносить на влажные (до 8%), но не мокрые основания.

Простейший тест на влагу предусматривает укладку на подготовленную поверхность бетона полиэтиленовой пленки размером 1х1 м. Если под ней за 4-24 часа не появится конденсат, то нанесение битумной гидроизоляции возможно.

Нанесение праймера

• Для улучшения сцепления (адгезии) мастики с бетонной поверхностью подготовленное основание огрунтовывается Праймер битумный (готовой битумной грунтовкой).

Грунтовка может также приготовляться из битума (марок БН 70 / 30, БН 90 / 10, БНК 90 / 30) и быстроиспаряющегося растворителя (бензин, нефрас), разбавленного в соотношении
1:3–1:4, по весу или битумной мастики с теплостойкостью выше 80 °С, разбавленной до нужной консистенции.

Вид праймера (грунтовки) должен соответствовать применяемой мастике.

Грунтовочный состав следует наносить по всей поверхности в один слой, в местах примыканий по затирке из цементно-песчаного раствора — в два слоя.

Праймер битумный наноситься на поверхность при помощи валика или кисти. Просохшее после огрунтовки основание готово к началу устройства обмазочной гидроизоляции.

Нанесение мастики

• Битумная мастика наносится на подготовленные поверхности с увлажняющей стороны (со стороны давления воды).
• Мастика наносится послойно валиком, кистью, шпателем, либо наливом. Каждый слой должен быть сплошным, без разрывов, равномерной толщины, параллельными полосами. Направление нанесения битумной мастики снизу-вверх.
• Следующий слой мастики следует наносить после отвердения и высыхания предыдущего (на приложенном тампоне не должно оставаться следов вяжущего).

Армирование гидроизоляции

В местах примыканий и сопряжений, в которых возможно образование трещин, местах расположения холодных швов, выявленных трещин в монолитном бетоне и т.п. дефектов обмазочную гидроизоляцию необходимо армировать.

В качестве армирующего материала рекомендуется применять стекловолокнистые материалы (стеклоткани и стеклохолсты), либо геотекстиль плотностью от 100 до 150 г/м2. Возможно также
усиление подобных «проблемных» мест рулонными материалами.

Стекловолокнистый материал утапливается в первом слое мастики и прикатывается валиком, что обеспечивает плотное примыкание полотнища к основанию без образования пустот под ним. После высыхания системы «мастика битумная — армирующий материал», наноситься второй слой мастики. Нахлест полосы стеклоткани или стеклохолста в обе стороны от оси проблемного места должен быть не менее 100 мм.

Наличие армирующего материала в гидроизоляционном покрытие приводит к распределению растягивающей нагрузки на всю полосу изоляции, уменьшает удлинение материала в месте раскрытия трещины, что обеспечивает сохранение его сплошности, надежность и долговечность гидроизоляции.

Засыпку стен с обмазочной гидроизоляцией следует производить только мягким грунтом, защитное покрытие (стяжки, стенки) в этом случае не требуется.

Эта статья поможет понять, что такое мастика битумная холодного применения. В чем заключается разница между холодной и горячей мастикой. Где ее используют. Как правильно выбрать материал по свойства и качествам, для требующихся работ.

Битум – это твердая смола, на его основе изготавливается мастика. Для того, чтобы материал стал пластичным его температуру повышают, что значительно увеличивает время работ и имеет явный недостаток – риск пожара.

По этой причине гораздо удобнее использовать мастику холодного применения. Благодаря растворителям присутствующим в составе, гидроизоляционный материал находится в жидком состоянии и для использования не требуется нагрев.

Горячую и холодную мастики используют для достижения полной гидроизоляции. Растворитель испаряется, материал застывает. Получается высокопрочный гидроизоляционный слой.

Общие сведения о битумной мастике

Существует два вида битумной мастики холодного применения

Первый вид

Изготавливается на основе растворителей. Это полностью готовые для работ смеси. Мастика, изготовленная на основе растворителя пригодна для использования при минусовой температуре.

Схватывается данный вид гидроизоляции в течение 24 часов. Полное затведевание мастики и приобретение свойств гидроизоляции, требует неделю.
Обычно данный вид материала применяют в кровельных работах.

Второй вид битумного гидроизоляционного покрытия

Изготавливают на водной основе – что характеризует материал, как не несущий вреда экологии.
Покрытие не имеет резкого запаха, высыхает за пару часов.

Гидроизоляцию изготовленную на водной основе нельзя применять при пониженной температуре. Хранить материал также стоит в теплом помещении.

Битумная мастика на влажную поверхность

Обмазочная гидроизоляция – один из самых распространенных способов устройства гидроизоляции фундамента, что связано с простотой нанесения мастик, отсутствием швов, возможностью использования на элементах сооружения сложной конфигурации и механизированного нанесения (напыляемая гидроизоляция).

Основным недостатком в применении этих материалов является усадка, которая может привести к разрыву гидроизоляции. Нанесение мастики производится со стороны давления воды (на прижим), и перед обратной засыпкой обмазочная гидроизоляция требуют обязательной защиты, которая может быть выполнена в виде защитных стенок, применением плоских дренажей (профилированных мембран), теплоизоляции (XPS) и т.д.

Обмазочную гидроизоляцию следует применять в основном для защиты от капиллярной (грунтовой) влаги и почвенных вод в дренирующих и маловлажных грунтах, когда грунтовые воды находятся на 1,5-2 м ниже уровня пола подвала. При гидростатическом напоре ее можно применять, если напор не будет превышать 2 м для гидроизоляции из битумной мастики и 5 м для гидроизоляции из битумно-полимерной мастики.

Обмазочную гидроизоляцию из чистых разжиженных битумов применять не рекомендуется из-за недостаточной долговечности битумных покрытий.

Толщина гидроизоляции

Битумную или битумно-полимерную мастику следует наносить 2-4 слоями. Общая толщина обмазочной гидроизоляции зависит от глубины заложения фундамента (см. таблицу).

Глубина заложения фундамента, м	Общая толщина гидроизоляции битумной мастикой, мм
0. 3	2
3. 5	2-4

Из-за того, что они наносятся в жидком состоянии, решающую роль играет соблюдение проектной толщины слоя гидроизоляции. В этой связи контроль должен предусматривать замеры толщины покрытия в мокром и сухом состоянии. Контроль толщины мокрой пленки производится гребенкой или диском, толщину сухой пленки измеряют универсальными толщинометрами.

Недостаток мастичного покрытия состоит в том, что трудно добиться гарантированной толщины изолирующей пленки, особенно при больших уклонах и неровных поверхностях. Поэтому необходимо либо тщательно готовить поверхность, либо увеличивать расход материала. И то и другое приводит к росту стоимости покрытия.

Расход на 1 м2

Расход гидроизоляция обмазочная битумная в 2 слоя – 2,0-2,5 кг/м2

Межслойные интервалы

Каждый слой битумной мастики наносят только после полного высыхания или отвердения предыдущего. Если последующий слой мастики нанести по невысохшему предыдущему, то это может привести к отслоению или отсутствию необходимой адгезии мастичного покрытия к основанию.

Гидроизоляционный слой, выполненный из мастики, считается высохшим, если на проверку его поверхность не является липкой. Время высыхания мастичного слоя зависит от состава битумной мастики, температуры и влажности, как окружающего воздуха, так и основания.

Устройство гидроизоляции (технология)

Подготовка основания

• Основание для обмазочной гидроизоляции должно быть прочным и сплошным, с закругленными (радиусами 3-5 см) или срезанными на фаску углами и гранями. В местах переходов с горизонтальной на вертикальную поверхность должны быть выполнены выкружки (галтели), обеспечивающие плавность сопряжения пересекающихся плоскостей.
• Бетонную поверхность с большим количеством раковин от пузырьков воздуха с целью предотвращения образования лопающихся через 10-15 минут пузырьков в свеженанесенном мастичном слое затирают мелкозернистыми цементными растворами из сухих строительных смесей.
• Для мастичной гидроизоляции особенно опасны «гребешки» с острыми и колкими выступами, образующиеся в местах стыковки листов опалубки, которые необходимо удалить.
• Поверхность основания очищают от пыли, грязи, строительного мусора.
• Гидроизолируемая поверхность должна быть сухой.

Влажность основания — важнейший показатель готовности поверхности под нанесение битумной мастики. Наличие влаги приводит к образованию вздутий или отслоению мастики от поверхности.

Допустимая влажность поверхности для битумной (битумно-полимерной) мастики должна быть не более 4%. Мастики водоэмульсионные можно наносить на влажные (до 8%), но не мокрые основания.

Простейший тест на влагу предусматривает укладку на подготовленную поверхность бетона полиэтиленовой пленки размером 1х1 м. Если под ней за 4-24 часа не появится конденсат, то нанесение битумной гидроизоляции возможно.

Нанесение праймера

• Для улучшения сцепления (адгезии) мастики с бетонной поверхностью подготовленное основание огрунтовывается Праймер битумный (готовой битумной грунтовкой).

Грунтовка может также приготовляться из битума (марок БН 70 / 30, БН 90 / 10, БНК 90 / 30) и быстроиспаряющегося растворителя (бензин, нефрас), разбавленного в соотношении
1:3–1:4, по весу или битумной мастики с теплостойкостью выше 80 °С, разбавленной до нужной консистенции.

Вид праймера (грунтовки) должен соответствовать применяемой мастике.

Грунтовочный состав следует наносить по всей поверхности в один слой, в местах примыканий по затирке из цементно-песчаного раствора — в два слоя.

Праймер битумный наноситься на поверхность при помощи валика или кисти. Просохшее после огрунтовки основание готово к началу устройства обмазочной гидроизоляции.

Нанесение мастики

• Битумная мастика наносится на подготовленные поверхности с увлажняющей стороны (со стороны давления воды).
• Мастика наносится послойно валиком, кистью, шпателем, либо наливом. Каждый слой должен быть сплошным, без разрывов, равномерной толщины, параллельными полосами. Направление нанесения битумной мастики снизу-вверх.
• Следующий слой мастики следует наносить после отвердения и высыхания предыдущего (на приложенном тампоне не должно оставаться следов вяжущего).

Армирование гидроизоляции

В местах примыканий и сопряжений, в которых возможно образование трещин, местах расположения холодных швов, выявленных трещин в монолитном бетоне и т.п. дефектов обмазочную гидроизоляцию необходимо армировать.

В качестве армирующего материала рекомендуется применять стекловолокнистые материалы (стеклоткани и стеклохолсты), либо геотекстиль плотностью от 100 до 150 г/м2. Возможно также
усиление подобных «проблемных» мест рулонными материалами.

Стекловолокнистый материал утапливается в первом слое мастики и прикатывается валиком, что обеспечивает плотное примыкание полотнища к основанию без образования пустот под ним. После высыхания системы «мастика битумная — армирующий материал», наноситься второй слой мастики. Нахлест полосы стеклоткани или стеклохолста в обе стороны от оси проблемного места должен быть не менее 100 мм.

Наличие армирующего материала в гидроизоляционном покрытие приводит к распределению растягивающей нагрузки на всю полосу изоляции, уменьшает удлинение материала в месте раскрытия трещины, что обеспечивает сохранение его сплошности, надежность и долговечность гидроизоляции.

Засыпку стен с обмазочной гидроизоляцией следует производить только мягким грунтом, защитное покрытие (стяжки, стенки) в этом случае не требуется.

Эта статья поможет понять, что такое мастика битумная холодного применения. В чем заключается разница между холодной и горячей мастикой. Где ее используют. Как правильно выбрать материал по свойства и качествам, для требующихся работ.

Битум – это твердая смола, на его основе изготавливается мастика. Для того, чтобы материал стал пластичным его температуру повышают, что значительно увеличивает время работ и имеет явный недостаток – риск пожара.

По этой причине гораздо удобнее использовать мастику холодного применения. Благодаря растворителям присутствующим в составе, гидроизоляционный материал находится в жидком состоянии и для использования не требуется нагрев.

Горячую и холодную мастики используют для достижения полной гидроизоляции. Растворитель испаряется, материал застывает. Получается высокопрочный гидроизоляционный слой.

Общие сведения о битумной мастике

Существует два вида битумной мастики холодного применения

Первый вид

Изготавливается на основе растворителей. Это полностью готовые для работ смеси. Мастика, изготовленная на основе растворителя пригодна для использования при минусовой температуре.

Схватывается данный вид гидроизоляции в течение 24 часов. Полное затведевание мастики и приобретение свойств гидроизоляции, требует неделю.
Обычно данный вид материала применяют в кровельных работах.

Второй вид битумного гидроизоляционного покрытия

Изготавливают на водной основе – что характеризует материал, как не несущий вреда экологии.
Покрытие не имеет резкого запаха, высыхает за пару часов.

Гидроизоляцию изготовленную на водной основе нельзя применять при пониженной температуре. Хранить материал также стоит в теплом помещении.

Битумная мастики имеет разные модификации

Немодифицированная гидроизоляция. Состав не содержит полимеров и иных компонентов, повышающих свойства материала. Для крыш это вид не подойдет, для фундамента идеальный вариант. Гидроизоляция примененная для фундамента не испытывает атмосферных перегрузок.

Мастику без полимеров применять для кровельных работ не рекомендуется.

Битумно-полимерная мастика. Из названия материала понятно, что этому виду гидроизоляции присущи высокие показатели. Прекрасно адаптирован к большому диапазону температуры. Очень хорошая молекулярная связка (адгезия), что позволяет применять мастику для приклеивания рубероида и аналогичных материалов.

Битумно–полимерная мастика благодаря своим качествам, обширно применяется для покрытия плоских крыш.

Битумно–резиновая мастика. В составе присутствует крошка из резины. Обладает достойными антикоррозийным свойством. Применяют для покрытия конструкций из металла.

Для кровельных работ битумно – резиновая мастика НЕ подходит.

Битумно–каучуковая гидроизоляция, она же жидкая резина — очень эластичная с высокими физико – механическими показателями. Данные качества увеличивают износостойкость покрытия. Прекрасно подходит для покрытия крыши.

Каучуковая мастика способна стать самостоятельным кровельным покрытием. Практически не подвержена, атмосферному влиянию.

Тип мастики напрямую связан с содержащимися в ней компонентами.

Однокомпонентная – готовое к работе покрытие.

Двухкомпонентная мастика перед началом работ требует смешивания с отвердителем. Используется в профессиональных целях. Обладает хорошими показателями.

При использовании двухкомпонентной мастики ВАЖНО точно следовать инструкции по смешиванию. Не правильные пропорции приведут к увеличению срока застывания.

Основные достоинства битумной мастики холодного применения

• Сокращает время работ по гидроизоляции
• Мастику можно развести растворителем, что сделает ее нужной консистенции
• Срок эксплуатации более 25 лет
• Покрытие можно применять на поверхностях из разного материала
• Легкое нанесение.
• Самостоятельное использование

Минусы данного материала

• Высокая стоимость.
• Битумно – полимерная мастика дает большую усадку, что сказывается на расходе материала.

Применение

• Кровельные работы. Применяют для ремонта кровельного покрытия, для монтажа черепицы(мягкой), для связки с рулонными материалами.
• Для гидроизоляционной обработки фундамента. Покрытие делается, как на ленточном фундаменте, так и на свайном.
• Битумный материал используют, как гидроизоляцию под стяжку. Прекрасно подходит для полов в ванной, подвале, гараже.
• При сооружении бассейнов и террас. В этих случаях для работ применяют резиновую мастику.

Битумная мастика холодного применения расход материала:

1. Для склеивания 0,8 – 1 кг на квадратный метр
2. Для гидроизоляционного слоя 2 – 3,8 кг на квадратный метр

На рынке лидируют два производителя:

1. Мастика битумная ТЕХНОНИКОЛЬ
2. Битумная мастика ЭКСПЕРТ

Оба производителя отвечают всем требованиям. Возможна разница в стоимости. И некоторых нюансах, таких как расход материала и время высыхания.

Важно помнить. Перед применением мастики необходимо очистить поверхность от мусора, грязи. Обрабатываемая площадь обязательно должна быть сухой. Если поверхность пористая ее необходимо предварительно обработать праймером.

Для монтажа кровли мастер приобрел мастику битумную. НО у наш участок находится в очень сырой среде, с повышенной влажностью. Подойдет ли в таком случае мастика битумная или ее нужно чем-то заменить?

Битумная мастика – строительный материал, который применяется во время строительства.

Битумные мастики есть разные, они существуют как горячего, так и холодного применения.

Применяется битумная мастика для гидроизоляции, для склеивания разных материалов, а также, битумную мастику используют во время дорожных работ.

Что касается достоинств, то битумная мастика имеет хорошую степень защиты от сырости, не вздувается, имеет водонепроницаемую пленку, а также, отлично переносит перепады температуры.

Так что, если строители взяли для монтажа кровли битумную мастику, то не стоит переживать, так как благодаря своим свойствам, её можно использовать даже в сырой среде. Главное, это правильно подготовить поверхность, перед использованием строительного материала, перед использованием, поверхность стоит высушить.

Битумные мастики конечно разные.

Но из общего это материал для гидроизоляции, битумными мастиками гидроизолируют трубы которые укладывают под землёй.

Гидроизолируют и фундамент.

Так же битумные мастики могут быть использованы в качестве клеевого слоя к примеру при укладке рубероида на кровлю.

Битумные мастики есть горячего и холодного нанесения.

То есть защита поверхности от влаги это прямое предназначение битумных мастик, конечно же они могут работать и во влажных условиях (во влажной среде, как Вы пишите).

Но есть требования к поверхности, перед нанесением битумных мастик, поверхность должна быть сухой.

Если чуть понятней, то нельзя наносить битумную мастику если поверхность сырая (влажная), а вот после застывания (высыхания) битумной мастики, может воду лить на поверхность ни чего не случится.

Для монтажа кровли мастер приобрел мастику битумную.

НО у наш участок находится в очень сырой среде, с повышенной влажностью.

Это не важно, важно соблюсти технологию подготовки поверхности под битумную мастику, Ваш мастер всё правильно делает.

Бывают же солнечные дни в Вашей местности, солнечный день наиболее оптимален при работе с битумной мастикой.

Гидроизоляция фундамента мастикой своими руками: технология нанесения, виды мастик

Виды мастик

В состав гидроизоляционной мастики входят:

• Битумные вяжущие — основа, которая обеспечивает гидроизоляционные свойства.
• Минеральные добавки и наполнители — для улучшения эксплуатационных характеристик материала и увеличения прочности покрытия.
• Растворитель.

Иногда в состав добавляют модификаторы (стирол-бутадиен-стирол), гербициды и антисептики.
Так как основные свойства гидроизоляции зависят от вяжущих, битумные мастики для фундаментов и крыш чаще всего классифицируют именно по типу вяжущего.

Строительный битум. Разогретый до 300 °C битум наносится на поверхность для гидроизоляции. Способ трудозатратный, слой гидроизоляции ненадежный, подвержен разрушительному воздействию окружающей среды, его требуется постоянно обновлять, поэтому строительный битум вытесняется более современными кровельными и гидроизоляционными мастиками.

Битумные мастики. Состоят из битума, наполнителя и пластификатора, разогревать их перед нанесением не требуется.

Битумно-полимерные. Включают, помимо битума и армирующих наполнителей, полимерные добавки. Полимерные модификаторы увеличивают температурный диапазон эксплуатации, делают покрытие более эластичным и долговечным. Наносятся в холодном виде.

Битумно-эмульсионные мастики. Мелкодисперсная смесь в водной среде битума, минеральных наполнителей и технологических добавок. Как правило, используется в качестве праймера. Предварительный разогрев не требуется.

Мастики бывают однокомпонентные и двухкомпонентные. Первые полностью готовы к нанесению (иногда в них нужно добавить растворитель, чтобы довести до нужной консистенции). Двухкомпонентные смешиваются непосредственно перед нанесением.

Для глубоких (>5 м) фундаментов битумные мастики в качестве основной гидроизоляции не применяют. В таком случае целесообразно использовать рулонные материалы.

Толщина гидроизоляции и межслойные интервалы

Чтобы не допустить разрыва гидроизоляции, необходимо рассчитать количество слоев мастики. Толщина и количество слоев зависят от глубины заложения фундамента:

• до 3 м — 2 мм (после высыхания), в 2 слоя;
• от 3 до 5 м — 2–4 мм (после высыхания), в 2–4 слоя.

Чтобы убедиться в том, что слой равномерный и достаточной толщины, его следует замерять дважды: до высыхания (например, при помощи диска или гребенки) и после полного высыхания (толщиномером). Обычно мастика после высыхания усаживается на 30–70%, в зависимости от доли летучих компонентов в составе. На этот параметр обязательно нужно обращать внимание, так как в противном случае сильно усевший слой изоляции может в дальнейшем порваться.

На квадратный метр гидроизоляции фундамента битумной мастикой на горизонтальной поверхности расходуется 2–4 кг состава. На вертикальной — до 1 кг. Точная норма расхода конкретного вида мастики указывается производителем на этикетке.

Каждый последующий слой можно наносить исключительно после полного высыхания предыдущего. Если не соблюдать это технологическое требование, гидроизоляция начнет расслаиваться. Скорость высыхания гидроизоляционной мастики зависит от ее вида и обычно указывается на упаковке. В среднем на высыхание одного слоя требуется около суток. На время высыхания влияет также температура воздуха, влажность, материал основания и т. д.

Порядок обработки поверхности мастикой холодным методом

Надежность гидроизоляционного слоя напрямую зависит от двух факторов: качества продукции и соблюдения технологии гидроизоляционных работ. При нарушении технологии поверхность со временем может начать трескаться, отслаиваться, пропускать грунтовые воды.

Подготовка поверхности

Перед началом работ проводится подготовка основания: поверхность нужно выровнять, устранить пыль, загрязнения, старую гидроизоляцию, если она вздувается, отслаивается от основания. Для нанесения состава поверхность должна быть тщательно просушена.

Нанесение праймера

При выборе праймера нужно ориентироваться на вид используемой обмазочной гидроизоляции, так как не все праймеры и мастики сочетаются между собой. Праймер улучшает адгезию между основанием и слоем изоляции, уменьшает расход мастики. Наносится на предварительно подготовленную поверхность коротковорсовым валиком. При обработке сложных элементов можно использовать кисть. Праймер наносится одним равномерным слоем и оставляется до полного высыхания.

Нанесение битумной мастики

Материал наносят вручную или распылителем. Вручную мастика наносится при помощи шпателя, фальцевой кисти с короткой жесткой щетиной или коротковорсового валика. При механизированном способе обмазочная гидроизоляция наносится методом безвоздушного распыления под давлением 150 бар. Мастику следует наносить со стороны попадания воды равномерным слоем, сверху вниз. Дождаться полного высыхания слоя, нанести следующий слой таким же образом.

Армирование гидроизоляции

Гидроизоляцию фундамента новой постройки нужно армировать, чтобы избежать повреждения гидроизоляционного слоя при усадке строения. Для надежной защиты от негативного воздействия влаги с особой тщательностью нужно армировать желоба, стыки, углы, выступы, места примыканий и другие сложные элементы конструкции. Армирование проводится с помощью стеклоткани или стеклохолста, которые укладывают на первый слой мастичной гидроизоляции до ее высыхания. Стеклоткань (стеклохолст) пропитывается мастикой. После высыхания наносится следующий слой.

Перед применением мастику следует выдержать в течение суток при температуре 15–30 °C. При необходимости добавить растворитель, тщательно перемешать. Двухкомпонентные мастики смешивают не ранее чем за полчаса до нанесения. Смешивание производится миксером со спиралевидной насадкой не менее 5 мин на низких оборотах.

Продукция ИКОПАЛ

ICOPAL выпускает линейку гидроизоляционных мастик различного назначения.

Гидроизоляционная мастика ИКОПАЛ на основе битума и органических растворителей, пластификаторов и минерального наполнителя используется для гидроизоляции фундаментов и других заглубленных конструкций, внутренних помещений, защищает от коррозии металлические элементы. Полностью готова для использования. Ее можно наносить при температуре от –5 до +45 °C. Обеспечивает надежный гидроизоляционный слой при низком расходе.

СБС ИКОПАЛ на основе СБС-модифицированного битума, органического растворителя и пластификаторов применяется для гидроизоляции фундаментов, внутренних помещений, кровли, защиты от коррозии металлических конструкций. Состав можно наносить при температуре от –20 до +45 °C. Полностью готова для использования.

Водоэмульсионная мастика ИКОПАЛ. Битумно-латексный состав на водной основе с поверхностно-активными добавками и минеральными наполнителями. Применяется при температуре от +5 до +45 °C, можно наносить на влажное основание. Используется для обработки заглубленных сооружений, металлических конструкций, внутренних помещений, кровли. Может применяться для грунтовки поверхностей под обмазочную гидроизоляцию и рулонные материалы. Готова для нанесения.

Кровельная мастика ИКОПАЛ на основе нефтяных битумов, органических растворителей, с добавлением пластификаторов и минерального наполнителя. Применяется для гидроизоляции кровли, наносится при температуре от –5 до +45 °C. Теплостойкая, долговечная. Готова для использования.

Руководство по применению кровельных материалов

% PDF-1.5 % 1 0 объект > / OCGs [8 0 R] >> / Страницы 3 0 R / Тип / Каталог >> эндобдж 2 0 obj > поток application / pdf

Руководство по применению кровельных материалов

2016-08-22T17: 21: 08 + 01: 002016-08-22T17: 21: 08 + 01: 002016-08-22T17: 21: 08 + 01: 00Adobe Illustrator CS4

25688JPEG / 9j / 4AAQSkZJRgABAgEBLAEsAAD / 7QAsUGAAwdAQALA AQEsAAAAAQAB / + 4ADkFkb2JlAGTAAAAAAf / bAIQABgQEBAUEBgUFBgkGBQYJCwgGBggLDAoKCwoK DBAMDAwMDAwQDA4PEA8ODBMTFBQTExwbGxscHx8fHx8fHx8fHwEHBwcNDA0YEBAYGhURFRofHx8f Hx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8fHx8f / 8AAEQgAWAEAAwER AAIRAQMRAf / EAaIAAAHAQEBAQEAAAAAAAAAAAQFAwIGAQAHCAkKCwEAAgIDAQEBAQEAAAAAAAAA AQACAwQFBgcICQoLEAACAQMDAgQCBgcDBAIGAnMBAgMRBAAFIRIxQVEGE2EicYEUMpGhBxWxQiPB UtHhMxZi8CRygvElQzRTkqKyY3PCNUQnk6OzNhdUZHTD0uIIJoMJChgZhJRFRqS0VtNVKBry4 / PE 1OT0ZXWFlaW1xdXl9WZ2hpamtsbW5vY3R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + Ck5SVlpeYmZ qbnJ2en5KjpKWmp6ipqqusra6voRAAICAQIDBQUEBQYECAMDbQEAAhEDBCESMUEFURNhIgZxgZEy obHwFMHR4SNCFVJicvEzJDRDghaSUyWiY7LCB3PSNeJEgxdUkwgJChgZJjZFGidkdFU38qOzwygp 0 + PzhJSktMTU5PRldYWVpbXF1eX1RlZmdoaWprbG1ub2R1dnd4eXp7fh2 + f3OEhYaHiImKi4yNjo + DlJWWl5iZmpucnZ6fkqOkpaanqKmqq6ytrq + v / aAAwDAQACEQMRAD8A6HnnLjOxV5b + f3 / HB0z / AJij / wAmznQdgfVP4fpbcXN4dnTNzsVfSX5Rf + S80n / o4 / 6iZc4rtb / GZfD / AHIcfJzZjmuYI / QP + O3Y / wDGdP8AiQzL0H9 / D + sEx5vm / XPy0862 / nO4uNS8s6nJpUmoNLPLFbTujW7zktSSJXpVD23z uj5OTafed / KPlmfRTH5S8m6pbao0sfF3t9Ulb06fGtJVEfKtO3jTtlOOWQn1RAHvtAJYdZ / lD + aF 3 / deVtSWhI / fW0kPT / jKEy9lbItJ / wCccvzYuLhGu / L7Jag / vA15aQuw8FJaYqfcocEga25otkkP / OLnm9 + RewjiAkqA + qx1MdPs / DZN8X + V + GV8OTvHLuPP / TcvL7UWUQ // ADiz5kKsEs4w5B4E6upA NNqj9HCv35ARy3vKP + LP / FLZVJP + cWdd4xCKyHIcvXZtXSjE7qEA034ePQ1J5dfh6ZYRPh5ji923 yv8AStqHlz / nGD8xtN8zaXqU0mni1sr2C5kUXDs / pxSq5A / dKCeI9ssTbGPzd / Lrz7L + YXmHUYPL 2oXFhdX080F1BbSzRtGWqG5RqwANe + KhMvOHlLye2h4SeWfJuqx6qSBbSSQao9AZBU0kVUqEr1zH xzyk + qIA99oBLB7T8pPzPuz + 68ramO1ZbWWEdK9ZQmZDK2QaV / zjt + bNzNG0 / l50tgQZA93awOR1 oCzSFT78DgN1tzRbKYf + cXvNsgPLTVgNDT1NWiO5Pw / Ysm + yOvj7ZUI5O + P + lPx / i / Hmiy3J / wA4 recCw9K3t1XeobU + R6mm4sV7ZKIn1I + X7VtFyf8AOLWtfVHWOx / 0tt45W1hPTTpsYxpvJ ++ / Nflt uYCVbkX7v2n71tJ5 / wDnFH8yjM5gfT44SxMaPdO7Ba7BmECBj78R8skLrfmm0p / N38uPP0v5g + Yd Sg8vahcWF1ezzQXMFtLNG0ZaoblGrUHzwqEz80eUvJr6DdJ5f8m6pFq5WltJJBqrgHmATR1VK8ak V26fRjwnlJ3iAPegEsEs / wApvzOuz + 58ramK0oZbWIGvvIqDMhlaf6d / wA47fm7dOjP5faKAkFz Lc20Jp1pRnZgT / qnFFspg / 5xd84SF + enJCKEx89Vj2r9kHhZPWnfpX2yrhntuPl + 1FlWP / OLHmng ALWLnvU / pUU6Gm31Dtt3 / XsOHJfONe4 / 8UtlEn / nFrWfqxUWFbksCsh2iMRqtRyUp + jSWJUGjchS vQ03lET4dyOL3bfK / wBK2k03 / OKP5lGVjC + nJEfsq907sPmwgQH7ssCbes55y4rsVeW / n9 / xwdM / 5ij / AMmznQdgfVP4fpbcXN5YvkHz0yc18uamU9MTBhZ3FDGwqrj4PskDY50zda298j + dbGCWe90D UraCAEzTTWk6IgUBiWZkAFFIPyxV7t + UX / kvNJ / 6OP8AqJlziu1v8Zl8P9yHHyc2Y5rmCP0D / jt2 P / GdP + JDMvQf38P6wTHm9UnmSCGSaTlwjUs3BWdqAVNFUMx + QGd25CXf4m0rjG3 + k0l5cf8ARLqo 49eQ9Kq + 3Kle2R4494VD23nPRLm7ktI1vlljLBml06 / iiPFgp4yyQLG2524tuNxtjxx71Y9 + Y08 + ueQzeaJqep6VLHNFMpsre6ivZEEnpPEbf01ulB58tk2oGNVrWrNlIjcKJ7vx8 / sQXmvp + dpPMoDa t5jhtpNDorRR6mbaG6bQuHIpIsnOSOdTJxMhkaZ1h30POk6jJfIVXeO739 + 3Lp57CyoQWXnpNe8n SDXfNM0ayxx3fJL8QNG + q3FXvUeJUX07cAcpWYsChZREu7DPkJjYAsb7jb7fj + klbKSz6X + a48tC f / EnmdqXd9FFDGupCcIbOE27sPq / 1ujTn9pmRQrBXLlixOedDYee4 / X3WB59KTZfVA3GZiXEgAk9 BiqXN5g0xY0kJn4vTiBbXBbcV3UR8l + kZHjj3q7TfMGmajy + rmdOABP1m2uLX7ShhT6xHFXZt6dD t1Bx4496o76xB / vxP + CGPHHvV31iD / fif8EMeOPervrEH + / E / wCCGPHHvV4V5g8ua5q2p + Zb9PNv mrSbazu4ylpZRagsTJLdTRSJZpWSSUCNI3Dw8kWpbjwYImBPUZxGZEYkg + kcX1Dv8vwP6TKh4vY / KRnPlXRjcNI1x9RtvWacSrKX9FeRkE7PMHr9oSMWr9ok5nwJIBLFNSaCvhklS1 / MOlpEsrNMEYVH + jz1ApX4l4VX6cjxjvVAyee9AjYqyagSHdDx0vUW3j + 19m3Ox / Zbo37NceOPeqP0zzBpmpGcW5nT 6s / pyfWra4tKnxj + sRxeou32kqPfHjj3qjvrEH + / E / 4IY8ce9XfWIP8Afif8EMeOPeqRed9fvdH8 sXmpaW1s99btB6cdy37tw88cbIKPFWR1YrEC4BcrU0yvLnEImXOvx8u / yRad2kkktrDLKvCV41Z0 II4sQCRQ7ihy5Lx7POXGdiry38 / v + ODpn / MUf + TZzoOwPqn8P0tuLmndn + bFgq2EaaxaxnTEsXgn m9IiKlvJbyeiPTZi8UTso5fznNrLLqBfpH8Vf729 + rLdin5neetD1zyf + ibHUYpBY3SyW1lD6kSB G + HkB6SLI1BuK0WpIJyWmnqDL94PTXlz + B5fjZMbtmP5Rf8AkvNJ / wCjj / qJlzme1v8AGZfD / chq yc2Y5rmCP0D / AI7dj / xnT / iQzL0H9 / D + sEx5vRPMz3CeX9Qa2kMVwIHMUoYIVamxDEin353bkPFV v / POpN9QsdZkmuLgOqxQ36tKywsEuPTEM6uGTdSwPwH7sKE1 / QP5vXclEvLy3mRzLYyPcvEivHH8 In3mSRWauzRsu4qhpirKvqf5v7H69ab9gse2 / f8Ad4qpJY / nOrO76jaSFqBYwsSIoDE1FYmYtxYA 1ah57Bd8UrIrD87XkWWXUrKICGht1WJ09U7klzEGalKLsvevbiqRWX5zLeRF7 + 0e0Z + dwpEQcIA F9OOkO1T8XJuVOlN / hVehYFU7g0t5TUrRGPIdRt1HTFXjHlvzQ9vZRT3PnOWxvnT / SbHUY3nkSSa Uqh5 + teRqssi / u + MhovwjpTChNn89uk3pf43tZJQVUwpYM7hm4dUSNmAHqoWPYEE0GKtyedbqNyk nnW2jI4fE9g6qTI3FAGMfEsW2oDXp4jFUMn5gSvChHn + wWSSRQnOwZDRpCBGY2UMJKIyb / tA / DsV xSjf8XX / AP1Odtv0 / wBAb / qnihW8vecIL3U7mzm87 + rcMFeO3 + orbJEKyR7PNCtVZoGYEsa9vhK4 pejW1fq0VZfXPBf3 / wAPx7fb + h5fi67bYFW3zcbK4bkUpG55r9oUU7jcbj54q + YrTzbe3SuzfmDq NnFEC0kk8d1IG4Ah5kFtNM / MNT9g9COuKUwTXEeZY4 / zYdpGPD0x + kK8qsKAfNG + 4 + GKtvq1yoQD 80J2LsFqE1OgFCSWIRguymhNBXbviqZx6j5Ra1jspvzT1xZlijWWSH67Q / CQeMzxsd + BqeXPvUEg 4q79JeRbm2dIfzY12ISrIJPjug6PKOdf3kfqRMiUKrUcfDpRVMr7zD5ak8l6t5dt / Ot1rV / qXBbO W8a7tpYnaUNRLm3tpZR8NOK8GrxoftNlWbHxxrbpzFjn3Ie021xFcW8VxFUxTIskZZWRuLCoqrAM poehFctV47nnLjOxVKPMnlTRfMdrFbarE0sUL + pHxdkIalK / CR2zK0usngJMOqRIhIrb8n / IMDhz p7TFTUepNKR9IDAH6cyp9s6g8iB8P1svEKdR + SfJyKFXQ7AgfzW0TH72UnMWWuzk3xy + aOIpnZWN nY2yWtlBHbW0deEEShEXkSxoq0AqSTmPPJKZuRssSVfIqj9A / wCO3Y / 8Z0 / 4kMy9B / fw / rBMeb0D zfC83lfVYkIDvbSqpJVQCVPdvhH053bkPCdG8u3mo0H6V05OENvKGF1HGW5szCVTHLJWJymw8Kir ZJCdxflD57jvXug9pK / pOEaSeSMlvULxxvwR1ZAG4qxWq0P2ubYLVcv5QeeYoYzDcW6yR + ozwRyC KCaWT4izkxyyIC5LfCa + PLG0roPyq / MGO1JkltprpVXgvrsoLBBXlIsYBq4PxCNdj9nG0Ki / lN5y 4vHK8E6VEiNLKGNRIXUABKAx0Xieu3WuNqr2n5Zed7XUob + OWMGNWUpHdTwtXmrp8cLR / CKGopvW n2SwZtXsMXqiJPVKmXiPUKAhS1N6AkmlcCVtyQLaUkVARtj0O3tir5kS9tVklmFhb24kfhJdSC5B ZhLwjijD3NV4ICPs8WZw69SpkhkM2t + QE5i40GYrEqTF5Lt / TUAllfmU4VQpX / J6 + GKq1r5x8kRx RmDyf9aUTBybqVhLEJI6co / XiB + FXowqDQsPtVUhUcPOfkqIJHF5Oi4p6aKkboqqpITaqItEAqQO w + WKrbbz75RZYg3k6JZG5eqVkHppJGQpWskcbsCa8WCUIFe4xVbD548jTXtpHaeT4bqfUFPpvbus jGONDIHPGOpjFach0LD + bFXtNrw + qw8IjAnBeMDAAoKCiEAkDj02wJW34kNjcCMcpPSfgvHlVuJo OPf5Yq + WbC / 1jT1ujd + ULbUVIBrLpsgdBHXZfq4jY15dDX267qUWPMOqJHAkv5e2L8xxa4jsLwRe qi8iP71mWoO1SfAnpVVp / MOqpOJIvy40yY + m8bEWl16tCBRI1LcTyKL + 2u9D2xVsa5dsskp / Lqy / 0eROL / Ubxt5FCcxxkYgfHwLbd + 2KrbfX76QzSp5B0v05HSrJp92oZfSULV / Vo5 + EfGO3w9QTiqf2 H5iectNsbWCy8k2VpbWigWirYXKqiKarwo23xVp74q960ie7uNJsri8RY7yaCKS5RAyqsjIC4UP8 QAY7ct8UPJM85cZ2KrJkaSGSNWKM6lVcdVJFKjp0yUJASBItUjk8t6k9qYP0xODRF9cGQSUVStai UDkfGlPEE5sRrsYN + HH7P + JZcSsdD1D1lddVm4CVZPTPIjipBKVDg / EBT4qj2yB1uOq8ON1 + Oi2n Oa9i7FUfoH / Hbsf + M6f8SGZeg / v4f1gmPN6D5tEZ8samJGKRm2k5uo5EDjuQKiv353bkPnlYfKk + n29pLcXEUU8cJWxa14tGjDlHHNGkxVFIUpxPwndd60ySEReWWjss8dzrVyLecGFomt4TH + 9CxgAO 55b1oGJBLGoIoAqp8LIxtILy8F3wAhnktrdzH9Zf4koLlKiHipYA / EAKFmxVFyHSkoU1C8diy0jS 3XdS4Uli8wFF5ciAa7bV6FVB6rHpMln9Re + vJmuleNSkEPIssbSbpLOiycuh3KFT + 0ONcVTXy8 + k 3usxBdUu1XmWjS2gVpk9CQxvMHjmm + BXaPotR + 18RoFX0BbBBbRBC7IEUK0nIuRTYtz + KvjXfIpd ccRbylt14NUe1PmP14q8H8t3n5b6bey6je2QaK5VBEiwSxGruXQSLPcupcyzyH7CtVgKVG5QymPz b + VQqy6I46g8rePt7M / ttiql / jf8o / WMI0eSSTdXC2yyBT8LUZg5CGjg70NN + lcVabzf + Udxyt5N BleOVZQ6yWi8CEYRurcmp8Vdv5hUioxSuPm78q2lVF0N3X4vUf0ovhIoQtPUrVuVfl9FVCIsfO / 5 WpfpHZ6S4u43VhIkEf7uReDLykL8Y2 + NSORG2 / SuKvTYnMkSOUaMuoYo9OS1FaGhIqPngS1PCs0E kLEhZFKMR1owptirBfLH5Q6b5ftJLO01nVFtGKmK3huWto4yo4kqsPAbqFG / YYqnD + Q7N4 + DavrP 2lYMNSulI4mtPhcbE9R36dK4q3P5Gs5VkU6trCLIpWialdKVB / lYPyB961xVt / JFqzFhq2rpX9ld QuKfixxVbP5Ds5ldDq + sosgKnhqVyhAIoeLB + Sn3BxVhw1fyQ2o6vY3Or + YY5tJSZJ / T1C6uS6LO ltK0cdhLPKrRyNH9tFdQ1R0fjT48d72rvFD5nmtvTtN1Gz1PTrXUbGT1rK9hjuLWYArzilUOjUYB hVWB3GXK8hzzlxkXaS6ckLrcwNJKa8JFYjj8NBtUV33zIxTxCJEhZSKRafomdykFq5YBm68dgK7l pCOv + fbMiPgzNRifx / nfj7E7K8djbSMSLE8EVyaSBGNKbkNI1eNGrTrlkcET / BsL6198jy35Jpxs LaRWlTT5ERT / ADhl + ElnqS69F29 / bD + XgRYgQPf8 + v8Ab5LShJLokUpha0cFCRIxLE8l2oAJAOPf r9OUylgiaMTt + P53470bIC7ezdkNrG0YA + MMa1Neo + jMXNKBrgFINIjQP + O3Y / 8AGdP + JDLtB / fw / rBY82f + ciq + VNWLxJMotZeUMiLIjjiaqyPVWB8DnduQ + fJfME / pfWxb2aqGaOWW1top5f3M9Ej4 iBywNXD03Q1p / MJITqy80Qwr6Uvl / SWGzLIkDJVn3kLUkUMxlLMWCqN + mxOKqJ846Gkriby3owvo + d20EcUkk3FQYhMEU + oSY6LsD / KCcCpg / nKzFZH8vaUojHJj6TAADxHOh64VV9P / ADM1C1Jt7XQt OtrVSSXKsOTHjRlAdqj4mBLEEU6EGuBUZpn5t6 + bsm40 + ys7dkXgscbvMvwcn58ZQn2qLxU7UryN aBpXsmBKncEC3lJ6BGrsD28D1xV4r5a1DRVsz9dkszOyQimpWKq9CDz / AN4iU59zTav2ckhN7Sys Wtl9NdDe2pCLcwaPqCoFjAWUCkrA8gDwp9nvy7hUwsbXyOZYf05p1pc6jEo9C5tdIvY0UyK3qEO6 zceRjO3PbYH7S1UpnHp / 5aAu0elIGdqyFbK4BZuNKtSPc8Vp8hirq / lu0EV1 + jDwk4FP9x12GBkI C8k9Hkp8eQ23Jpviq / SdQ / L2MLdWNi8BlVlq + nXkT8Q24ZJYVZdxtUb9sVZjgVZcP6cEj8Q3BWbi xCg0FaEnYYq8etvPU2tN + jbbyLbalbCJ / Wtku7CbjGAE / uRCwKENxPzApQ7Ro95WlS4l1NJDPD + U 9vJecQUkY2a / t + uAZFtXYfvfj6bNv1xo95WlW6m1eZEspvyrimtZXYzQySWTRVLMxYr9XZGJlAPx U / mr4tHvK0y + z1DzysMEcflyC2t1RQsX6QjUxgAcUCJalaAbbHbHhPf9yplpF35nuLlk1PTVsLcI WWaO6S4JeoAXgIY6bEmtceE9 / wByvB / zc / J3UdFuNb8x6R9Z1Kx1d7i71KV7hoE02N5BPM0kcNZL qFpn9fisf7sxLXkK1ryRnYIOw5jbf58v29Nir3TyG0TeTdHEEbR2kdrHFZB3aR2tohwt5HZo4Tyk hVXb4BQmm / XDgyGcASKP4 / APVXm + efOM7FV0ckkbco2KNQiqkg0IoRt4jDGRG42VW / SF + K / 6TL8W zfG246b75Z + YyfzpfMpsrTfXpJJuJCWryPNt69a7 ++ Dx5 / zj81tSd3dy7sWdjVmJqST3JOQJJNlD WBUfoH / Hbsf + M6f8SGZeg / v4f1gmPNn3nOn + E9XrJHCBaSkyzMqRqAhJZ2cqqqO5Jzu3IeHaX5O1 J1gafU9OtpJIQo02e + heZWgcrJKJeTNIrck3bfoTQkjChOLH8ofOBlluBdW01pcn1YV9RmABiiRR G4qOJ4M3Tct7Grar5vyf85tbNFHPCk1SyTl1ahLFgCnFQVFQvY8f2uXxY2qo / wCUPmiWF4ZEtGid Sjxs9VZWFCKcaUp2xtXRflD5qijVUMFEUKvKZ3bYAbswLE + 5ONqiNM / Lnz7YTRXEcVoWNPrVuLyS IMoBYoJVhZqFwFrw6fFTbjjavY8CVO4NLeU1K0RjyHUbdR0xV4Z5S1CfUij6dr9zbx2iRAR6hZyX vrJJGj80aOa4RwEdk5sT8e + 9NyhmdtqfmNowY / MPGJCyhf0TOu6Nx + yYl + Enoe / UVxVYNW81mdgP MvFIi0cqPpFwpMlFYFWMQBUBt6A77VBUjFV41bzKZDH / AIkIYKHr + iZuJBLDZvSAJHE1h49RiqrZ 3 / mBJ / TuvM0ssfqkkDS3EvEuTwFIAvwg8R8J96nqqmC6o7yBV8w3h5UCr + jt + RPj6HyxVlkKSJDG kkhlkVQHlIALEChYhaAV9sCVPUFZ7C5VQWZonCqNySVOwxV8a2eheYdP1hZU0S8vYrlnqJLe59P4 GDcDPCvMACR3VGNCdgVGxUpvcRa2pnVfLRZglIFK34pIOX2mEp + E1XYLt + pVk3k6389zWD2enaLq Ok6NGpi42kl / AwloAyrH9YthQRlaSRvTsOmKsoey / MWJoovq + tlSWV5ElnkCBQeJYtqYZuRHGoB7 HviqZaTp3mOZLqPWYPMjK6gQ / UrqW3YAhvUq0l6x8OJUg4qmKwu8pUaf5xVQoYSG8UKTQ1Ardcqi ncb12r2VZ5olqlrpFnAn1nikS0F9K09yKitJpXaRmcVoTyPzxQ8mzzlxnYq7FXYq7FXYq7FUfoH / AB27H / jOn / EhmXoP7 + H9YJjzZ95yNPKmrH / l1l / 4ic7tyHzhIHNtKEaPUJLdV4wScBIbiJfUXm32 FLHgw + EU6 + FJIbiaQ6eLaZpb1ZGkjlEikc1aUo5dZDxK8TUhaKV + wvGi4qvj1K0gtHl9VbezBEi3 HNFhk9dg / qK4b9tpO9Kt9 + Kpnd2XmVDNHbWN09yiqwSZJ40JY0IMojfcANUAeFaVBxVqDRdeDyuu n3EZmcMpSKXlJ + 7QBpBwBDbcab7AfIKplomlebJL8W1qbqyFzE0UlwGuLdyWZQEV41qtdzy5ClB9 Cr36GMRRJECzBFChnJZjQUqzHcn3ORS6aRI4nkc8URSzN1oAKk98Vebp + Y3kaQxWdj5kmivLthCk traBpnkKmlR9RdK7bVWnKg7gGNy7vx8lRun + dNJs5AJ9d1TUiA0pWfT3oVACcSbbTof2mDAV5E + I BGNy7vx8lTVPzF8uvKIka4dyCw42V + RQFV3ItqAkuKA9e2Ny7vx8lbX8w / LrKWWSYhftEWl9t / 07 43Lu / HyVo / mL5cC15znYsAtnfMSBXoBbknpjcu78fJUn8 / ecrh / yz1jXvL2oDTJbJo + F / dJLbcTF cR + ooW6tzX1EqiH02ViRSuQyTlEXV + 7f9XxVnNhDcwWNtDdT / WrmKJEnuePD1JFUBn4VbjyO9Kmm Wq1qKM + n3SKCzNFIoVa1JKkUFMVfIuk / 8rG0pbqPSjqlm0lSJIluPiVK8DKEEdeBcgfFWm9a1xSy C38zefVtedy / mV7kA1jhu5OLFRtx5xLx5U6M21aVNK4qzrTPzk84Wdi4uvLN / qsnqgm5l / cqqEqr KPQteJ4g8hUbk0qMVRVv + fGtSRBpPJV4jqKSKskpAYbHiWtkJXl0am / XFaR2hfnLrl / dwQ3nkrUb WKaSSNXjYzMQteBVXjhU8hxJ + Ica + 2KHplrMZ7aKcxPCZUVzDKAJE5CvFwCw5DoaHFVTFXjOecuM 7FXYq7FXYq7FXYqj9A / 47dj / AMZ0 / wCJDMvQf38P6wTHm9A83zPB5X1SZGKNHbSMHBoQQta1zu3I fPVt5v1ZUt0e9uGadFkt1Msk8jQ1jVmeRPUBKtKATyav2i1KkSQidA80 + YtNS4DXskqxSNHCt5I9 6BEVVgQ90lev + U3HdQ1BxCqZ2 / 5i + aUYetcW8ctwa28DW1srpSNS0fwhubAhiSP4VxVVX81fPq + r JJcBoxJxjRYIOfAEKzH7QYftihrTbjUbilXS / mf52Rg8uqpGgkAQCCBQ / NQixsWRq1kao48TXiPG rSo2w / NDzWNVtorm + jdJZl / 0d0hh9RV + J40YqKVVTuenXGle2YEqGoOUsLlwxUrE5DL9oUUmop3x V8ueWNUVpYbqHz3cWlvZ + lJbR31vPKkkimokVkefn9kBvUryBU + NVL02z / MLSfRhN9 + YzmUbzCDT UVGO4ope2c4q7 / lYvl + cyxw / mTOj27oszDTItm4rLxq1qRRkYVp70IPRVWX8wfL / ADdj + Y07c1RY 0 / R0PFWBNW / 3l5Vavc9h71VQ8f5keX0iLv8AmPcyMzhD / uKQBWqI / gQWvIJyHKrFtjWvHFUXdefv yv8AM / lf / D2pea2uUv5I4h2E27WrO31hWi4NJAIU + LiqyKP8pWDUbIyiJCih6pklUrxGe0nRUEjN GwVCaBiVIoTUdfnirwjyZovnbSdGSz / wpqdqwKsYNP1N7CBaoqf3TPOKjjTZztTwrilmy / mJ + YoU GT8vbmvFKrHeox5saP8AaiQcU616nfbxUKh / ML8wPUAHkC69Oh5MbxKhtuIA9LcHfev9irVv + Yf5 hS + krfl7dxs6c35XkPFCACUJ4bnc9PD5VVTPSvNHn2 + tDNJ5RWzkEjp6M + oKrcQaq4 / cftKfoNRv 1KqYwap5xa7ijn0GCO2Z1WWdb8OVQkcmCeivIqN6VxVP8VeM55y4zsVdirsVdirsVdiqP0D / AI7d j / xnT / iQzL0H9 / D + sEx5s986yRR + UNYkljWaJbOYyRPGJ1deB5KYiG51H7NDXO7ch5h5Y17zJp + o XUmmQw3jTCBLi2nsrYRyCMwq9z / occUxk9MMo5tx5fs044UMj0 / 8x / OsjpbXPlWOO5kjklkZbG4E CoslFQyFt2470oDQciqV44pR3 + PPNpqzeXYOS + NrNXr88UKNr + YvmuY + k3lqMOZnhCrZXfE8KkMC ypVSqj4vs1 + EE7VVat / zB86yxQ3Evlu3VHjjKxi0uao5BZgWfgaeAKKdj40Cqsnn7zN6lur + XY0W ZgGZbKd + BALEniafCo7mldq74q9Yj9QRqJCDJQcyooCe9ASdvpwJU7wE2k4AJJjagChz9k9FOzfL FXz35T0vTT5cjNxZ2sdx6fCI6toF1HKjCJaK8enssPFTWoBB + QpRSmiaT5eMR5WuhvKY1WVv0NrA So6kRl2oOR8a074qyWCD8nUsVuLrR19YQrJchdK1Bd3Sp4wvCZBWvwqRy + nFVV7P8lVIVtJUcdh / uPvexP8AxV44qmWm6v8AldptuYbGzEEIbmQNOuj8R71MJPbFWT6fHoWo2UV3a2sb20vxRl4PTPwV QHhIqsKUoKjpihMsVdirsVdirsVdirsVdirsVeM55y4zRrQ03PYHEKhFn1MgcrSMHv8AviR / xDMg 48X84 / 6X9qdm1n1I / atUHXpLX5fsYnHi / nH / AEv7V2bM2o1FLZCCBU + rSh7 / ALGAQxfzj / pf2rs3 HNflgHtkVajkRLUgeNOGMoYwNpH / AEv7VROUIR + gf8dux / 4zp / xIZl6D + / h / WCY83qN4ZxaymCFJ 5uJ4QSNwRzT7LNxegP8AqnO7chKYZddjYtHodrE1D8S3QBPem0OFVQX / AJn41OkQA7fD9c / 684FX fXvM3ID9EwUNPi + ubCv / ADx7Yqq2d3rkk6rdafFbwmvKRbj1GFBt8PprWp98VTHFXYq7FWnLhGKA M9DxBNAT2qQDT7sVShL / AM0Hjy0iBSacv9MqB / yRr + GKtpf + ZT9vSYR16Xdeg + HrEOuKt / XfMtVH 6LgoRUn62aD2P7n9WKqlnea7JcIl1psVvAa85VufUI2JHw + mtanbriqZYq7FXYq03IKeIBanwgmg J9zQ4qla3vmQqldLgVytZAbs0Vq0oCId9t60xVYL / wAzkGukQAjoPrnXf / jDiq973zGGULpcDAgE sbulCRuD + 5PQ + GKt2975geVBNpkMURYB3F1zIU9WC + kK08K4qmmKuxV2Kv8A / 9k =

uuid: cc372005-574d-7e4d-92b9-5ec6b642a808xmp.сделал: 098011740720681188C6911A05C5EB72uuid: 5D20892493BFDB11914A8590D31508C8proof: pdfuuid: bd20b342-9bf3-414d-ABBD-dc7200dbe7eexmp.did: 018011740720681188C68E647333889Fuuid: 5D20892493BFDB11914A8590D31508C8proof: pdf

convertedfrom приложение / PDF до <неизвестно>

сохраненоxmp.iid: D27F117407206811

C3B601C45482008-04-17T14: 19: 15 + 05: 30 Adobe Illustrator CS4

/

преобразовано из приложения / pdf в <неизвестно>

преобразовано из приложения / pdf в <неизвестно>

сохраненный xmp.iid: F97F1174072068118D4ED246B3ADB1C62008-05-15T16: 23: 06-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: FA7F1174072068118D4ED246B3ADB1C62008-05-15T17: 10: 45-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: EF7F117407206811A46CA4519D24356B2008-05-15T22: 53: 33-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: F07F117407206811A46CA4519D24356B2008-05-15T23: 07: 07-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: F77F117407206811BDDDFD38D0CF24DD2008-05-16T10: 35: 43-07: 00 Adobe Illustrator CS4

/

преобразовано из приложения / pdf в <неизвестно>

сохраненоxmp.iid: F97F117407206811BDDDFD38D0CF24DD2008-05-16T10: 40: 59-07: 00 Adobe Illustrator CS4

/

преобразован из application / vnd.adobe.illustrator в

сохраненоxmp.iid: FA7F117407206811BDDDFD38D0CF24DD2008-05-16T11: 26: 55-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: FB7F117407206811BDDDFD38D0CF24DD2008-05-16T11: 29: 01-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: FC7F117407206811BDDDFD38D0CF24DD2008-05-16T11: 29: 20-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: FD7F117407206811BDDDFD38D0CF24DD2008-05-16T11: 30: 54-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: FE7F117407206811BDDDFD38D0CF24DD2008-05-16T11: 31: 22-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: B233668C16206811BDDDFD38D0CF24DD2008-05-16T12: 23: 46-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: B333668C16206811BDDDFD38D0CF24DD2008-05-16T13: 27: 54-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: B433668C16206811BDDDFD38D0CF24DD2008-05-16T13: 46: 13-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: F77F11740720681197C1BF14D1759E832008-05-16T15: 47: 57-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: F87F11740720681197C1BF14D1759E832008-05-16T15: 51: 06-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: F97F11740720681197C1BF14D1759E832008-05-16T15: 52: 22-07: 00 Adobe Illustrator CS4

/

преобразован из application / vnd.adobe.illustrator в application / vnd.adobe.illustrator

сохраненоxmp.iid: FA7F117407206811B628E3BF27C8C41B2008-05-22T13: 28: 01-07: 00 Adobe Illustrator CS4

/

сконвертирован из приложения / vnd.adobe.illustrator в приложение / vnd.adobe.illustrator

сохраненоxmp.iid: FF7F117407206811B628E3BF27C8C41B2008-05-22T16: 23: 53-07: 00 Adobe Illustrator CS4

/

преобразован из application / vnd.adobe.illustrator в application / vnd.adobe.illustrator

Savedxmp.iid: 07C3BD25102DDD1181B594070CEB88D92008-05-28T16: 45: 26-07: 00 Adobe Illustrator CS4

/

сконвертирован из приложения / vnd.adobe.illustrator в приложение / vnd.adobe.illustrator

сохраненоxmp.iid: F87F1174072068119098B097FDA39BEF2008-06-02T13: 25: 25-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: F77F117407206811BB1DBF8F242B6F842008-06-09T14: 58: 36-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: F97F117407206811ACAFB8DA80854E762008-06-11T14: 31: 27-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: 0180117407206811834383CD3A8D23032008-06-11T22: 37: 35-07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: 01E540664A3DDD11BD33D3EB8D3A10682008-06-18T22: 24: 01 + 07: 00 Adobe Illustrator CS4

/

сохраненоxmp.iid: 6B6AE2A5723EDD11A6F1BABF7C5A7A512008-06-19T20: 30: 34-07: 00 Adobe Illustrator CS4

/

Savedxmp.iid: 0B9FED35200A11689FE8CB9EA85C54592008-06-26T06: 07: 42-07: 00 Adobe Illustrator CS4

/

сохраненный xmp.iid: 018011740720681188C68E647333889F2016-08-02T08: 57: 45 + 01: 00 Adobe Illustrator CS4 /

сохраненоxmp.iid: 098011740720681188C6911A05C5EB722016-08-22T17: 20: 53 + 01: 00 Adobe Illustrator CS4 /

EmbedByReference / Roger Hall / ROOF FLEX Апрель 2016 / Изображения в Интернете / ИЗОБРАЖЕНИЯ ПРОДУКТОВ / Диапазон мигающих лент.jpgxmp.iid: 038011740720681188C6EBD97D860D93xmp.did: 038011740720681188C6EBD97D860D93

EmbedByReference / Роджер Холл / ROOF FLEX, апрель 2016 г. / Изображения из Интернета / ИЗОБРАЖЕНИЯ ПРОДУКТОВ / Quick Grab.jpgxmp.iid: 058011740720681188C6EBD97D860D93xmp.did: 058011740720681188C6EBD97D860D93

EmbedByReference / Roger Hall / ROOF FLEX Апрель 2016 / ВЕБ-САЙТ RoofFlex / линейка 5L 01.jpgxmp.iid: 048011740720681192B0B6AD01F20F68xmp.did: 038011740720681192B0B6AD01F20F68

EmbedByReference / Роджер Холл / ROOF FLEX Апрель 2016 / ВЕБ-САЙТ RoofFlex / линейка 5L 02.jpgxmp.iid: 028011740720681192B0B6AD01F20F68xmp.did: 018011740720681192B0B6AD01F20F68

EmbedByReference / Роджер Холл / ROOF FLEX, апрель 2016 г. / Изображения из Интернета / ИЗОБРАЖЕНИЯ ПРОДУКТОВ / Прикладная мастика.jpgxmp.iid: 048011740720681188C6EBD97D860D93xmp.did: 048011740720681188C6EBD97D860D93

PrintFalseFalse1210.001652296.999959Millimeters

MyriadPro-BoldMyriad ProBoldOpen TypeVersion 2.037; PS 2.000; hotconv 1.0.51; makeotf.lib2.0.18671FalseMyriadPro-Bold.otf

MyriadPro-RegularMyriad ProRegularOpen TypeVersion 2.037; PS 2.000; hotconv 1.0.51; makeotf.lib2.0.18671FalseMyriadPro-Regular.otf

MyriadPro-LightMyriad ProLightOpen TypeOTF 1.006; PS 001.000; Core 1.0.23; hotunix 1.28FalseMyriadPro-Light.otf

Голубой

пурпурный

Желтый

Черный

Группа образцов по умолчанию 0

Белый CMYKPROCESS0.0000000.0000000.0000000.000000

Черный CMYKPROCESS0.0000000.0000000.000000100.000000

CMYK красный CMYKPROCESS0.000000100.000000100.0000000.000000

CMYK ЖелтыйCMYKPROCESS0.0000000.000000100.0000000.000000

CMYK зеленый CMYKPROCESS100.0000000.000000100.0000000.000000

Голубой CMYK CMYKPROCESS 100.0000000.0000000.0000000.000000

CMYK BlueCMYKPROCESS100.000000100.0000000.0000000.000000

CMYK, пурпурный CMYKPROCESS 0,000000100,0000000,0000000,000000

C = 15 M = 100 Y = 90 K = 10CMYKPROCESS14.999998100.00000090.00000010.000002

C = 0 M = 90 Y = 85 K = 0CMYKPROCESS0.00000090.00000085.0000000.000000

C = 0 M = 80 Y = 95 K = 0CMYKPROCESS0.00000080.00000095.0000000.000000

C = 0 M = 50 Y = 100 K = 0CMYKPROCESS0.00000050.000000100.0000000.000000

C = 0 M = 35 Y = 85 K = 0CMYKPROCESS0.00000035.00000485.0000000.000000

C = 5 M = 0 Y = 90 K = 0CMYKPROCESS5.0000010.00000090.0000000.000000

C = 20 M = 0 Y = 100 K = 0CMYKPROCESS19.9999980.000000100.0000000.000000

C = 50 M = 0 Y = 100 K = 0CMYKPROCESS50.0000000.000000100.0000000.000000

C = 75 M = 0 Y = 100 K = 0CMYKPROCESS75.0000000.000000100.0000000.000000

C = 85 M = 10 Y = 100 K = 10CMYKPROCESS85.00000010.000002100.00000010.000002

C = 90 M = 30 Y = 95 K = 30CMYKPROCESS90.00000030.00000295.00000030.000002

C = 75 M = 0 Y = 75 K = 0CMYKPROCESS75.0000000.00000075.0000000.000000

C = 80 M = 10 Y = 45 K = 0CMYKPROCESS80.00000010.00000245.0000000.000000

C = 70 M = 15 Y = 0 K = 0CMYKPROCESS70.00000014.9999980.0000000.000000

C = 85 M = 50 Y = 0 K = 0CMYKPROCESS85.00000050.0000000.0000000.000000

C = 100 M = 95 Y = 5 K = 0CMYKPROCESS100.00000095.0000005.0000010.000000

C = 100 M = 100 Y = 25 K = 25CMYKPROCESS100.000000100.00000025.00000025.000000

C = 75 M = 100 Y = 0 K = 0CMYKPROCESS75.000000100.0000000.0000000.000000

C = 50 M = 100 Y = 0 K = 0CMYKPROCESS50.000000100.0000000.0000000.000000

C = 35 M = 100 Y = 35 K = 10CMYKPROCESS35.000004100.00000035.00000410.000002

C = 10 M = 100 Y = 50 K = 0CMYKPROCESS10.000002100.00000050.0000000.000000

C = 0 M = 95 Y = 20 K = 0CMYKPROCESS0.00000095.00000019.9999980.000000

C = 25 M = 25 Y = 40 K = 0CMYKPROCESS25.00000025.00000039.9999960.000000

C = 40 M = 45 Y = 50 K = 5CMYKPROCESS39.99999645.00000050.0000005.000001

C = 50 M = 50 Y = 60 K = 25CMYKPROCESS50.00000050.00000060.00000425.000000

C = 55 M = 60 Y = 65 K = 40CMYKPROCESS55.00000060.00000465.00000039.999996

C = 25 M = 40 Y = 65 K = 0CMYKPROCESS25.00000039.99999665.0000000.000000

C = 30 M = 50 Y = 75 K = 10CMYKPROCESS30.00000250.00000075.00000010.000002

C = 35 M = 60 Y = 80 K = 25CMYKPROCESS35.00000460.00000480.00000025.000000

C = 40 M = 65 Y = 90 K = 35CMYKPROCESS39.99999665.00000090.00000035.000004

C = 40 M = 70 Y = 100 K = 50CMYKPROCESS39.99999670.000000100.00000050.000000

C = 50 M = 70 Y = 80 K = 70CMYKPROCESS50.00000070.00000080.00000070.000000

Серый1

C = 0 M = 0 Y = 0 K = 100CMYKPROCESS0.0000000.0000000.000000100.000000

C = 0 M = 0 Y = 0 K = 90CMYKPROCESS0.0000000.0000000.00000089.999405

C = 0 M = 0 Y = 0 K = 80CMYKPROCESS0.0000000.0000000.00000079.998795

C = 0 M = 0 Y = 0 K = 70CMYKPROCESS0.0000000.0000000.00000069.999702

C = 0 M = 0 Y = 0 K = 60CMYKPROCESS0.0000000.0000000.00000059.999104

C = 0 M = 0 Y = 0 K = 50CMYKPROCESS0.0000000.0000000.00000050.000000

C = 0 M = 0 Y = 0 K = 40CMYKPROCESS0.0000000.0000000.00000039.999401

C = 0 M = 0 Y = 0 K = 30CMYKPROCESS0.0000000.0000000.00000029.998802

C = 0 M = 0 Y = 0 K = 20CMYKPROCESS0.0000000.0000000.00000019.999701

C = 0 M = 0 Y = 0 K = 10CMYKPROCESS0.0000000.0000000.0000009.999103

C = 0 M = 0 Y = 0 K = 5CMYKPROCESS0.0000000.0000000.0000004.998803

Brights1

C = 0 M = 100 Y = 100 K = 0CMYKPROCESS0.000000100.000000100.0000000.000000

C = 0 M = 75 Y = 100 K = 0CMYKPROCESS0.00000075.000000100.0000000.000000

C = 0 M = 10 Y = 95 K = 0CMYKPROCESS0.00000010.00000295.0000000.000000

C = 85 M = 10 Y = 100 K = 0CMYKPROCESS85.00000010.000002100.0000000.000000

C = 100 M = 90 Y = 0 K = 0CMYKPROCESS100.00000090.0000000.0000000.000000

C = 60 M = 90 Y = 0 K = 0CMYKPROCESS60.00000490.0000000.0030990.003099

Библиотека Adobe PDF 9.00 конечный поток эндобдж 3 0 obj > эндобдж 10 0 obj > / Font> / ProcSet [/ PDF / Text] / Свойства >>> / TrimBox [0. gKiͶwKiv, Tn ߋ z> T] kh j] oЉ)u˶ [w8nD7 @ {q󇥥a # x’C ھ k; nfma> x {= Mn ȡ! Z (d (ă

Bostik Bituminous Mastic All Weather Waterproofer Black 5L

Описание продукта

Завершите строительство крыши с помощью этой всепогодной кельмы для крыш с битумной мастикой Bostik Black 5L. Этот продукт представляет собой универсальную мастику, пригодную для шпателя, которую можно использовать для всего, начиная от подстилки, острия, гидроизоляции, стопорения и герметизации кровли. Этот продукт безопасен и эффективен при использовании на мастичном асфальте, фиброцементе, гофрированном железе, свинце, шифере, бетоне и меди, что делает его отличным практически для любого типа кровли.Его можно легко нанести шпателем или стальным шпателем, если нанести его на сухую чистую поверхность.

• Производственный код этого продукта: 30811916
• Черный цвет
• Битумная мастика Bostik для крыш – это многоцелевой битумный материал для затирки, предназначенный для гидроизоляции, заделки, укладки, заострения и герметизации.
• Может наноситься на мастичный асфальт. рубероид, гофрированное железо, чугун, фиброцемент, шифер, свинец, медь, цинк, бетон и древесина
• Битумная мастика Bostik для крыш при высыхании превращается в гибкий черный материал, который после нанесения остается мягким и податливым в течение длительного времени
• Обычно наносится стальным шпателем или шпателем на чистую сухую поверхность.

+ Доставка и возврат

• Интеллектуальные преимущества:
• Мастика, армированная волокном
• Немедленно устойчивая к атмосферным осадкам
• Высокая устойчивость к атмосферным воздействиям
• Заполнения, уплотнения, ремонт
• Для подстилки, заострения, герметизации
• Для асфальтовых и фетровых крыш.

Спецификация

• Цвет
• Черный
• Форма
• Затирочная паста
• Удельный вес
• 1.45 около
• Состав
• Битумный раствор в уайт-спирите, содержащий невысыхающее масло
• Температура нанесения
• От + 5 ° C до + 40 ° C
• Температурная стойкость
• от -10 ° C до + 85 ° C
• Охват
• Прибл. 3 литра на 1 м2, что дает 2 мм толщины во влажном состоянии
• Сопротивление тепловому потоку
• Отвержденная пленка не будет провисать или растекаться при нормальных условиях

(PDF) Моделирование реакции битума, битумной мастики и строительного раствора

ОБЗОР ЛИТЕРАТУРЫ

53

[11].Коллоп А.К., МакДауэлл Г.Р. и Ли Й. Использование метода отличительных элементов для моделирования деформационного поведения идеализированной асфальтовой смеси (

). International

Journal of Pavement Engineering, 2004. 5 (1): p. 1 – 7.

[12]. Дай К. и Ю З. Прогнозирование жесткости асфальтовой смеси при ползучести с помощью микромеханических конечно-элементных и дискретно-элементных моделей

. Журнал

«Инженерная механика», 2007. 133 (2): с. 163-173.

[13].Дай К. и Ю З. Микромеханическая модель конечных элементов для прогнозирования вязкоупругих свойств асфальтовых смесей

. Журнал материалов и конструкций, 2008.

41 (6): с. 1025-1037.

[14]. Дай К., Садд М. Х. и Ю З. Микромеханическая модель конечных элементов для вязкоупругой ползучести

и вязкоупругих повреждений асфальтовой смеси. Int J

Numeric Anal Meth Geomech, 2006. 30: с. 1135-1158.

[15]. Ферри, Дж.Д., Вязкоупругие свойства полимеров, 1961: John Wiley

[16]. Финдли В.Н., Лай Дж.С., Онаран К. Ползучесть и релаксация нелинейных вязкоупругих материалов

с введением в линейную вязкоупругость. 1976,

Амстердам: издательство Северной Голландии.

[17]. Флюгге В. Вязкоупругость. Издание второе изд. 1975, Берлин, Гейдельберг, Нью-

Йорк: Springer-Verlag.

[18]. Грин А.Е., Ривлин Р.С. Механика нелинейных материалов с памятью.

Архив рациональной механики и анализа, 1957. 1 (1): с. 1-21.

[19]. Huet, C., Etude par une méthode d’impédance du comportement visco-élastique

des matériaux углеводороды. 1963, Парижский факультет наук: Париж.

[20]. Хурман, М., Инструмент оптимизации срока службы, LOT, Основной отчет. 2008: Делфт.

[21]. Хурман, М., Милн, Т.И., и Ван де Вен, M.F.C., Разработка конструкционного МКЭ

для уплотнений дорожных покрытий, в ICCES.2003: Курфу, Греция.

[22]. Хурман, М., Мо, Л.Т., и Вольдекидан, М.Ф., Разборка пористого асфальта

Бетон, к инструменту механического проектирования материалов. Дорожные материалы и

«Проектирование дорожной одежды», 2009. 10: с. 233-262.

[23]. Хурман М., Мо Л. и Волдекидан М. Механическое проектирование бесшумных смесей асфальта

. Международный журнал исследований и технологий дорожных покрытий, 2010. 3 (2):

p. 56-64.

[24]. Хурман, М., Скарпас, Т., Касберген, К., и Т., М. Разработка конструктивного МКЭ

для дорожных уплотнений. в Международной конференции по вычислительной и экспериментальной инженерии и науке

(ICCES ’03). 2003. Греция.

[25]. Huurman, M., Mo, L., Woldekidan, M.F., Khedoe, R.N., and Moraal, J. Обзор

мезомеханических исследований LOT в области рассыпания пористого асфальта. в

Труды 7-го Межд. Расширенное тестирование симпозиума RILEM и определение характеристик битумных материалов

.2009. Родос, Греция.

[26]. Huurman, M., Mo, L., Woldekidan, M.F., Khedoe, R.N., and Moraal, J., Обзор

мезомеханических исследований LOT по расслоению пористого асфальта. Advanced

Испытания и определение характеристик битумных материалов, тома 1 и 2, 2009 г .: с. 507-

518.

[27]. Янсен К.М. Термомеханическое моделирование и характеристика полимеров.

2006, Делфт: Книга лекций Делфтского университета.

[28]. Ким, Х., Ваггонер, М., и Батлар, В. К реалистичному гетерогенному разрушению

Моделирование асфальтовой смеси с использованием компактного теста на растяжение в форме диска на основе дисконтинуума

. в Совете по транспортным исследованиям, 85-е ежегодное собрание. 2006.

Вашингтон, округ Колумбия, США.

[29]. Козе, С., Гюлер, М., Баия, Х. и Масад, Э., Распределение деформаций в асфальтовых связующих

в HMA с использованием изображений и методов конечных элементов. Журнал

Национальный исследовательский совет по исследованиям в области транспорта, 2000.1728: с. 21-27.

[30]. Крингос, Н., Скарпас, А., Касберген, К., Трехмерная эластовязкостная модель

из конечных элементов пластика для комбинированной физико-механической влажности

Вызванное повреждение асфальтовых смесей. Журнал Ассоциации асфальтоукладчиков

Технологи 2007. 76: с. 495-516.

[31]. Лидерман, Х., Упругие свойства и свойства ползучести нитевидных материалов и других высокополимеров

, Текстильная основа. 1943: Вашингтон.

[32]. Локетт Ф.Дж. Нелинейные вязкоупругие твердые тела. 1972, Лондон: Академическая пресса.

20 кг. Торт Zeochem Битумная мастика, промышленная, 32 рупий / килограмм

---

О компании

Год основания 2014

Юридический статус фирмы Партнерство Фирма

Характер бизнеса Производитель

Количество сотрудников от 26 до 50 человек

Годовой оборот5-10 крор

Участник IndiaMART с марта 2015 г.

GST24AABFZ3171C1ZI

Код импорта и экспорта (IEC) 08140 *****

Экспорт в Египет, Южную Африку, Намибию, Таиланд, Саудовскую Аравию

Основанная в 2014 году, Zeochem Anticorr является ведущим производителем , оптовиком, торговцем и экспортером из A cid Плитка и кирпич, стойкая к кислоте, плитка и кирпич, стойкие к щелочам, плитка и кирпич, стойкие к химическим воздействиям, кислоты Щелочно-стойкий цементный раствор, Коррозионно-стойкая плитка и кирпич, Кислотостойкий цемент, Кислотостойкий раствор, Углеродная плитка и кирпичи, Эпоксидные продукты, Эпоксидный раствор, Эпоксидная каменноугольная смола, Эпоксидный раствор для плитки, Эпоксидная грунтовка и краска, Цементный раствор на основе фурановой смолы, Битумная мастика – Кислотостойкая мастика, битумная грунтовка и краска, силикатный раствор, цементный раствор на основе фенольной смолы, цементный раствор на основе сложного винилового эфира, кварцевый песок и порошок, соединение труб из полиэтилена высокой плотности и PPRC, футеровка и покрытие из стеклопластика, силикатный цемент на основе K, строительный раствор для тяжелых условий эксплуатации , Напольная плитка для тяжелых условий эксплуатации и т. Д. Наши продукты устойчивы к коррозии и обладают высокой прочностью на разрыв; следовательно, они повышают надежность конструкции. Из-за множества преимуществ они предпочтительны в качестве поддержки во многих сферах деятельности, таких как автомобилестроение, машиностроение, строительная промышленность, опорные башни передачи и системы хранения. Более того, наши четко определенные услуги по установке поддерживаются, чтобы гарантировать, что бизнес ведется с учетом окружающей среды, социальной и экономической сфер.Мы также предоставляем кислотостойкие услуги, такие как услуги по нанесению эпоксидного покрытия , услуги по самовыравниванию эпоксидной смолы, услуги по напольным покрытиям, услуги по нанесению покрытий, услуги по облицовке, услуги по кислотостойкой облицовке и т. Д. опытные профессионалы, обеспечивающие организованный поток смежных процессов. В этих установках установлено самое современное оборудование и передовые технологии, которые помогают нам предлагать безупречные во всех аспектах продукты.С нами работает прилежная команда профессионалов, обладающих многолетним опытом и глубокими знаниями в своих областях. Эти профессионалы работают круглосуточно, чтобы привнести импровизацию в качество нашей продукции. Благодаря их огромной поддержке и опыту, мы смогли обеспечить высочайший уровень удовлетворения наших уважаемых клиентов в странах Персидского залива.

Видео компании

битумная мастика – Польский перевод – Linguee

2715 00 00 Смеси битумные на основе природного асфальта, по […] Битум природный на нефтяном битуме, на минеральном гудроне или на минеральном пеке […] (для экзамена pl e , мастики битумные , c ut -backs). eur-lex.europa.eu	2715 00 00 Mieszanki bitumiczne na bazie naturalnego asfaltu, naturalnego bitumu, […] bitumu naftowego, смолы минеральной смазки минеральной паку смолового (na […] przykład masy usz cz elni ają ce bitumiczne, fluksy ) . eur-lex.europa.eu
Базальтовый рудник «ЯНОВИЧКИ» добывает до […] От до 200000 тонн базальтового заполнителя в год. Агрегат используется в основном для […] бетон a n d битумная мастика p r od uction. mota-engil-ce.eu	Kopalnia Bazaltu «JANOWICZKI» wytwarza rocznie do 200.000 ton kruszywa bazaltowego, używanego […] głównie do pro du kcji bet onu i mas bit umi cznyc h . mota-engil-ce.eu
Coatin g o f битумная мастика m a x. операционная pipeystems.com	максимальное ciśnienie robocze pipeystems.com
Используется как твердое топливо; его можно использовать для производства модифицированного жидкого топлива, в качестве сорбента, замены активированного угля, в качестве наполнителя для производства новых низкотемпературных резинотехнических изделий, в качестве красителя для красок и красок, цемента и […] другие производства, как […] заполнитель для ru bb e r – битумная мастика a n d как средство для утилизации […] ртутьсодержащих материалов (ламп и др.). tkomplex.ru	Wykorzystywany również do produkcji ciekłych paliw modyfikowanych, jako sorbent, zamiennik węgla aktywnego, wypełniacz podczas wytwarzania owych wyrobów podczas wytwarzania owych wyrobów podczas wytwarzania owych wyrobów pumowczas 28, материальный […] produkcji farb, barwników, […] цемент u i innych p ro duktó w, ype łni ac z gumowo-b it umicznych cz6 ..] в процессе […] utylizacji materiałów zawierających rtęć (arówki itp.) tkomplex.ru
2715 Смеси битумные на основе природного асфальта, по […] Битум природный на нефтяном битуме, на минеральном гудроне или на минеральном пеке […] (для экзамена pl e , мастики битумные , c ut -backs) eur-lex.europa.eu	2715 Mieszanek bitumicznych opartych na naturalnym asfalcie, naturalnym […] bitumie, na bitumie naftowym, na Smole Mineralnej lub, na Mineralnym paku smołowym […] (np. masy us zc zeln iają c e bitumiczne, fluksy ) eur-lex.europa.eu
Однако могут использоваться материалы той же товарной позиции, что и продукт, при условии, что их общая стоимость не превышает 50% отпускной цены продукта 2715 Битумные смеси на основе природного асфальта, по […] Битум природный на нефтяном битуме, на минеральном гудроне или на минеральном пеке […] (для экзамена pl e , мастики битумные , c ut -backs) eur-lex.europa.eu	Mona jednakże użyć materiałów objętych tą samą pozycją co produkt, jeżeli ich całkowita wartość nie przekracza 50% цена ex-works produktu PL 2715 Mieszanki bitumiczne oparte na naturalnym asfalcie, природный асфальт […] bitumie naftowym, na Smole Mineralnej lub na Mineralnym paku smołowym (na […] przykł a d masy u szcz elni ają ce bitumiczne, fluksy ) eur-lex.europa.eu
Битумный m i xt ures – Характеристики материала – Par t 6 : Мастика 90 alt000 A ph s s .europa.eu	Минерально-асфальтовая дорога Мешанки – Вымагания – Ченсьць 6: Асфальтовый переулок eur-lex.europa.eu
Битумный m i xt ures – Технические характеристики материала – Часть 5: S до n e Мастика A 9050 .2007 eur-lex.europa.eu	Mieszank i Mineralno -a sfaltowe – Wymagania – Specyfikacje materiałów – Część 5: Mieszanka SMA 1.3.2007 eur-lex.europa.eu
Битумный м i xt ures (например, асфальтобетон, включая очень мягкий асфальт и асфальт для очень тонких слоев, пористый асфальт al t , мастика s ph alt (Gussasphalt), s от до n e мастика a s ph alt, hot […] асфальт рулонный) eur-lex.europa.eu	M ie sza nki bitumiczne (np . B eton as faltowy łącznie z asfaltemienkkim i asfaltemzanka .. .] [асфальт Гуссу], […] asfalt odlewany grysowy, asfalt walcowany na gorąco) eur-lex.europa.eu
Продукты и комплекты для гидроизоляции настила моста ( e. g . мастика a s ph alt, сборные мембраны, prefo rm e битумный s h ee ts, смолы / полиуретан) ПРИЛОЖЕНИЕ III eur-lex.europa.eu	W yr oby i zestawy do im pr egnacji wodoodpornej nawierzchni mostowych (np.асфальт, мембрана prefabrykowane, fo rmowa ne warstwy bi tumic zn e, ywice / polyuretan) […] WYROBY DO BUDOWY DRÓG (1/2) eur-lex.europa.eu
Одна упаковка […] слой моря li n g мастика S S M7 5 слегка растягивающаяся […] на внешней обшивке или оболочке на расстоянии 30 мм. products.ensto.com	Nawinąć jedną […] warstwę ta śmy uszczelniającej SSM7 5, nieznacznie […] naciągając ją, na osłonie zewnętrznej na długości 30 мм. products.ensto.com
(a) Дистиллированный анис – это анис, содержащий спирт, дистиллированный в присутствии семян, указанных в позиции […] категории 28 (а), а в случае […] географический указатель io n s мастика a n d другие ароматические семена, […] растений или фруктов, при условии, что таковые […] спирта составляет не менее 20% крепости дистиллированного аниса. eur-lex.europa.eu	a) Anis destylowany to anis zawierający alkohol destylowany przy użyciu nasion, o których mowa w […] категории 28 лит. а), а с прзыпадку […] oznaczeń geog ra ficzn ych pr zy użyciu ma sty ksu i in ny ch aromatycznych […] nasion, roślin lub owoców, […] pod warunkiem że taki alkohol stanowi co najmniej 20% zawartości alkoholu w anis destylowanym. eur-lex.europa.eu
Заявитель также признает, что «подавляющее большинство добываемого угля потребляется на местном рынке» (9), и это подтверждается во всех странах в […] географический район, рассматриваемый заявкой […] производятся ci n g битумные c o al (чешский […] Республика, Польша, Германия). eur-lex.europa.eu	Wnioskodawca przyznał również, iż „zdecydowana większość wydobywanego węgla zużywana jest na rynku lokalnym” (9) i sytuacja taka ma miejsce we wszystkich państwach […] na obszarze geograficznym uwzględnionym we […] wniosku, k tóre produkują węgi el kamienny […] (Republika Czeska, Polska, Niemcy). eur-lex.europa.eu
Информация о степени переключения не поддерживает […] вывод th at a битумный c o al заказчик […] будет иметь желание или возможность легко […] Поставщик переключателя на случай небольшого, но значительного повышения цены. eur-lex.europa.eu	Информация на тему odsetka odbiorców zmieniających dostawcę nie uzasadniają […] konklu zj i, ż e odbiorca wę gla k amiennego […] będzie miał chęć bąd możliwość łatwej […] zmiany dostawcy w przypadku niedużej, choć istotnej, podwyżki ceny. eur-lex.europa.eu
Настил моста […] гидроизоляционные изделия и комплекты ( e. g . мастика a s ph alt, сборные мембраны, prefo rm e bitumin e s h ee ts, смолы / полиуретан) ПРИЛОЖЕНИЕ III eur-lex.europa.eu	Wyrob y i zestawy d o impregnacji wodoodpornej nawierzchni mostowych (асфальтовая лента, мембрана prefabrykowane, formow an e warstwyz6 itne , Живице / полиуретан) […] Specyfikacja systemu zaświadczania zgodności powinna być Tak dobrana, абы система десять mógł być wprowadzany ш życie nawet wówczas, гд ustalenie niektórych właściwości użytkowych wyrobu Nie шутка konieczne, г уваги на FAKT, Ze совместного najmniej jedno Państwo Członkowskie ш ogóle Nie имеет Строительный Знак wymogów prawnych dotyczących właściwości выробу (patrz art.2 уст. 1 dyrektywy 89/106 / EWG oraz, gdy to właściwe, pkt 1.2.3 dokumentów interpacyjnych). eur-lex.europa.eu
Для кровли, покрытой листом, […] кровельный лист t o r битумный s h дюйм gle, мы рекомендуем […] крючки L-типа, обеспечивающие стабильную и безопасную установку. Вт / пл	W przypadku dachów pokrytych blachą, […] blacho-dachówką lu b gonte m bitumicznym p oleca my haki typu […] / L / zapewniające стабильный, bezpieczny montaż. Вт / пл
Крыша нормально […] состоит из панелей с и a битумным c o ve кольцом поверх […] – стальной лист с изоляцией между ними и стальные листы футеровки внизу. arcelormittal.com	Dach zwykle […] zawie ra pane le z pokryciem b itu miczn ym , izolację […] oraz blachę stalową na spodzie. arcelormittal.com
IN ER T A MASTIC M I OX , следовательно, может использоваться […] в качестве ремонтного покрытия на ранее окрашенные поверхности и может наноситься на металл […] имеет коррозионные повреждения, при условии, что вся отслоившаяся краска и рыхлая ржавчина будут удалены. mz.teknos.com	Dzięki t em u INE RTA MASTIC MIO X moż e być stosowany […] jako powłoka naprawcza na uprzednio malowane powierzchnie oraz na skorodowaną […] powierzchnię metalową, pod warunkiem wcześniejszego usunięcia złuszczonej powłoki oraz rdzy. mz.teknos.com
4.2 Аналогичным образом, необходимо предпринять необходимые шаги для более эффективного использования традиционных сельскохозяйственных продуктов, спрос на которые также увеличился в других […] сектора, частично из-за их […] терапевтическое свойство ie s ( мастика g u m from Chios, […] оливковое масло, мед, различные травы, […] и т. Д.), Особенно в фармацевтическом, косметическом и гомеопатическом секторах. eur-lex.europa.eu	4.2 Należy też podjąć konieczne działania, tak by wydajniej wykorzystywać tradycyjne produkty rolne, uwzględniając zwiększony popyt na nie również w innyle kodyzeménachi, kodyzycínachi wydajniej, kodyzin […] homeopatycznej – uwarunkowany właściwościami […] lecznicz ym i ty ch produktów (m asty ks z Chio, […] oliwa z oliwek, miód, różne zioła itd. eur-lex.europa.eu
7,5 EESC предлагает, чтобы Хиоса […] Associatio n o f Mastic P r od ucers, кооперативное общество, может быть использовано в качестве образца технической экспертизы для пилотного проекта с основной целью развитие сети магазинов («мастиха-шопов») в Греции и по всей Европе для рекламы и распространения mo t e мастики , a nd ее различных применений и свойств, th ou g h мастика p r od ucts made in […] Хиос, Греция и Европейский Союз. eur-lex.europa.eu	7.5 EKES proponuje, по w […] ramach projektu pilotażowego skorzystać z wiedzy fachowej s pół dzi el ni producentów ma st yks uzójs ws i całej Europie, mającyc h na ce lu wyeksponowanie , l ansow an ie i promocję mastyksu, jego ró 6507 9050 wygo ró 6 507 9050 ciwości, oferujących produkty z mastyksu produkowane na […] Хиос, Греция и Европейский Союз. eur-lex.europa.eu
T h e мастика i s a доступно в […] 14 различных цветов, после высыхания можно шлифовать, покрывать лаком / красить. bonaepi6-live.w … ngpropeople.com	K i t ten j est d os tępny w 14 […] różnych kolorach i po wyschnięciu może być szlifowany i lakierowany. bonaepi6-live.w … ngpropeople.com
Оставьте 40 мм свинцовой или алюминиевой оболочки непокрытой и оберните sa m e мастикой t o c еще на 30 мм по направлению к внешнему покрытию или оболочке. products.ensto.com	Pozostawić 40 мм odkrytej powłoki ołowianej (lub aluminiowej) i następnie tę samą t aśmę uszczelniającą nawinąć na długości 30 mm wstronę p. products.ensto.com
Оберните один слой морской li n g мастикой P A 22 на трубке для […] Длина 50 мм на внешнем конце шероховатой поверхности. products.ensto.com	Nawinąć taś mę uszczelniającą PA2 2 na r urze zewnętrznej […] na szorstkowanym odcinku 50 mm od jej krawędzi. products.ensto.com
Герметики […] должен быть из a b ut y l – мастики o r s аналогично […] с номинальной плотностью от 1500 до 1700 кг / м3 в виде непрерывного валика […] в области перекрытия шва из расчета примерно 45 г / м длины. eur-lex.europa.eu	Szczeliwa powinny […] składać się z kit u butylowego / m asy u sz czelniającej […] butylu lub podobnych i mieć nominalną gęstość 1 500–1 […] 700 кг / м3 i zostać nałożone jako powiązany ze sobą wałek w obrębie zachodzących na siebie złcz średnio 45 г / м długości. eur-lex.europa.eu
Алюминиевый кровельный крепеж L-образный (для одного коллектора, серии Wx – 2x – 2,5x) – для крепления на […] кровля листовая t o r битумная s h дюйм gle. Вт / пл	Uchwyt dachowy aluminiowy typu „L” (na jeden kolektor – serii Wx – 2x – 2,5x) – do montażu […] na dach u z bl achy l ub gontu bi tu micz nego . Вт / пл
Мониторинг охватывает опасности для водоносных горизонтов в районе га r d битумные c o al шахты, бурые угольные шахты, а также железную руду, цинковую руду, свинец […] […] рудника в стадии ликвидации. кислые шахтные воды представляют серьезную экологическую угрозу в районе бывших горных выработок. В настоящее время наиболее серьезные проблемы связаны с рекультивацией горных выработок и участков после горных выработок. psh.gov.pl	Aktualnie najistotniejsze problemy dotycz rekultywacji wyrobisk górniczych oraz przywrócenia terenów pogórniczych do użytkowania. psh.gov.pl
Битумный SH Выход элей до 25% […] органических веществ и, следовательно, соединений серы и азота и тяжелых […] металлов, включая ртуть, кадмий, цинк, свинец, медь, мышьяк, никель, хром, кобальт и ванадий, а иногда и радиоактивные элементы. pgi.gov.pl	Ł вверх ki bitumiczne za wier ają d o 25% materiału […] organicznego, w tym związki zawierające siarkę i azot oraz metale ciężkie (rtęć, […] kadm, cynk, ołów, miedź, arsen, nikiel, chrom, kobalt, wanad) i niekiedy pierwiastki promieniotwórcze. pgi.gov.pl
H a r d битумный c o al , добытый PKW, взвешивается на весах для мелкого угля, весах для генеральных грузов, динамических конвейерных весах и конвейерных весах, которые доставляет товары в Заклад Цепловничи в Либиже, принадлежащий Nadwiślańska Spółka Energetyczna. Asseco.com	Węgiel kamienny wydobywany przez PKW jest ważony na wadze miałowej, drobnicowej, dynamicznej taśmowej, a także na wadze taśmowej, którą odbywa si wysyłka towaruki do Zakłó Asseco.com

Битумная мастика.pdf – Sealocrete PLA Ltd

SEALOCRETE PLA LTD Greenfield Lane Rochdale OL11 2LD Тел: 01706 352255, факс 01706 860880 ОПИСАНИЕ Смесь битума, растворителей, минеральных волокон и невысыхающих масел.ИСПОЛЬЗУЕТСЯ БИТУМНАЯ МАСТИКА – это пластичный, нескользящий состав, обеспечивающий эффективное уплотнение между большинством кровельных материалов. Применяется для ремонта общей гидроизоляции и герметизации; заделка трещин, отверстий и стыков в качестве отделки или перед нанесением других материалов, а также для ремонтных работ перед нанесением SEALOFLASH или ALLPRUFE. * Заполнение трещин и трещин – в бетоне, рубероиде, асфальте, свинце, цинке, гофрированном асбестоцементе, стали, кирпичной кладке и штукатурке. * Герметизация стыков в желобах, водостоках, водосточных трубах, между гофрированным асбестоцементным и железным листом, вокруг световых люков и сборных железобетонных элементов.* Подкладка плитки, шифера и окладов на месте. ПРЕИМУЩЕСТВА * Фирма с гарантированным качеством ISO 9002. ХАРАКТЕРИСТИКИ ПРОДУКТА Цвет: черный Расход: 1 кг занимает приблизительно 660 кубических сантиметров (1 фунт на 18,3 кубических дюйма). Температура эксплуатации: от -10 ° до + 75 ° C (14 ° и 167 ° F) Температура воспламенения: 38 ° C (100 ° по Фаренгейту) СПОСОБ ИСПОЛЬЗОВАНИЯ Битумную мастику можно наносить на сухие или влажные поверхности, но не на влажные или водяные. -зарегистрирован. Наносить шпателем или шпателем. БИТУМНАЯ МАСТИКА Подготовка Cl / SfB Ps1 ТЕХНИЧЕСКИЙ ПАСПОРТ TDS 19 СЕНТЯБРЯ 2002 г. Убедитесь, что все поверхности очищены от мусора, грязи и жира.Все следы роста водорослей и грибков следует удалить щеткой с жесткой щетиной. Там, где присутствовали водоросли и грибы, поверхность следует обработать фунгицидом, чтобы уничтожить все оставшиеся споры, тем самым препятствуя возвращению наростов. Заполнение трещин Неглубокие трещины и трещины просто заполняются, сглаживаются и оставляются слегка выступающими в центре. Глубокие трещины следует заполнять последовательными слоями, каждый из которых плотно уплотняется шпателем и снова, наконец, оставляется немного гордо в центре.Герметик для стыков Если возможно, материалы на стыках (например, на свинцовой или цинковой пленке) следует оттянуть, а поверхность тщательно очистить с помощью щетки с жесткой щетиной. Битумная мастика затирается по поверхности на глубину 6 мм (1/4 дюйма) и снова засыпается шовными материалами. Подстилка Если необходимо повторно заделать сланец, плитку, оклады и т. Д., Их следует сначала удалить и тщательно очистить щеткой с жесткой щетиной. Затем наносится битумная мастика в виде валика шириной 40 мм (1 1/2 дюйма) вокруг верхнего и бокового краев перед плиткой, сланцем и т. Д.заменяются, устанавливаются и фиксируются путем плотного вдавливания в БИТУМНУЮ МАСТИКУ. Очистка инструментов После использования инструменты можно очистить уайт-спиритом или парафином. ХРАНЕНИЕ При хранении в сухом прохладном месте в закрытых оригинальных емкостях срок годности составляет 12 месяцев.

У вас недостаточно прав для чтения этого закона в настоящее время

У вас недостаточно прав для чтения этого закона в настоящее время Логотип Public.Resource.Org На логотипе изображен черно-белый рисунок улыбающегося тюленя с усами.Вокруг печати красная круглая полоса с белым шрифтом, в верхней половине которого написано «Печать одобрения», а в нижней половине – «Public.Resource.Org». На внешней стороне красной круглой марки находится круг. серебряная круглая полоса с зубчатыми краями, напоминающая печать из серебряной фольги.

Public.Resource.Org

Хилдсбург, Калифорния, 95448
Соединенные Штаты

Этот документ в настоящее время недоступен для вас!

Уважаемый гражданин:

В настоящее время вам временно отказано в доступе к этому документу.

Public Resource ведет судебный процесс за ваше право читать и говорить о законе. Для получения дополнительной информации см. Досье по рассматриваемому судебному делу:

Американское общество испытаний и материалов (ASTM), Национальная ассоциация противопожарной защиты (NFPA), и Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха (ASHRAE) против Public.Resource.Org (общедоступный ресурс), DCD 1: 13-cv-01215, Объединенный окружной суд округа Колумбия [1]

Ваш доступ к этому документу, который является законом Соединенных Штатов Америки, был временно отключен, пока мы боремся за ваше право читать и говорить о законах, по которым мы решаем управлять собой как демократическим обществом.

Чтобы подать заявку на получение лицензии на ознакомление с этим законом, ознакомьтесь с Сводом федеральных нормативных актов или применимыми законами и постановлениями штата. на имя и адрес продавца. Для получения дополнительной информации о постановлениях правительства и ваших правах как гражданина в соответствии с нормами закона , пожалуйста, прочтите мое свидетельство перед Конгрессом Соединенных Штатов. Вы можете найти более подробную информацию о нашей деятельности на общедоступном ресурсе. в нашем реестре деятельности за 2015 год. [2] [3]

Спасибо за интерес к чтению закона.Информированные граждане – это фундаментальное требование для работы нашей демократии. Благодарим вас за усилия и приносим извинения за возможные неудобства.

С уважением,

Карл Маламуд
Public.Resource.Org
7 ноября 2015 г.

Банкноты

[1] http://www.archive.org/download/gov.uscourts.dcd.161410/gov.uscourts.dcd.161410.docket.html

[2] https://public.
