14 этапов установки трубы в баню [+6 ФОТО]
При установке печки в такой важной загородной постройке, как баня, необходимо предварительно подумать о создании качественного дымохода. Как правило, вопрос, как правильно установить трубу в баню встаёт практически пред каждым владельцем частной собственности, желающим провести все работы самостоятельно.
Стоит отметить, что монтаж конструкции вытяжной трубы в бане не создаёт особых сложностей и по сути является достаточно простым даже для самого неопытного строителя. Главное в процессе работы быть достаточно внимательным, запастись терпением и следовать советам профессионалов, соблюдая все нюансы.
Установленная дымоходная труба
Мы постараемся максимально профессионально объяснить процесс установки трубы в бане и подробней рассмотреть его в видео в этой статье.
Устройство трубы в бане
Перед началом монтажных работ, следует заранее ознакомиться с таким важными вопросами, как разновидности дымоходных труб, рассмотреть их конструкцию и размеры, а также разобраться в особенностях эксплуатации и монтажа. Получив нужную информацию по данным вопросам, вы сможете гарантировать долгосрочную службу только что установленной своими руками дымоходной трубы.
Виды дымоходов в бане
Выделяют две основные классификации дымоходных конструкций труб для банной печи:
- по материалу;
- по типу установки.
В зависимости от материала различают кирпичные и металлические дымоходы.
Кирпичный тип считается традиционным вариантом конструкции дымохода для банной печки. Несмотря на трудоемкий процесс установки такого дымохода, его конструкция обладает высокой прочностью сооружения, отличными теплоизоляционными свойствами, а также отличается достаточной долговечностью.
Банное помещение с кирпичным вариантом вытяжной трубы в наибольшей степени защищено от возникновения пожаров. Недостатком кирпичного дымохода является тот факт, что из-за шероховатой поверхности внутренних стенок, сажа замедляет тягу, оседая на стенках, и дымоход приходится чистить довольно часто.
Металлический дымоход довольно прост в установке, к тому же цена на материал и монтаж данного варианта более низкая, чем в других случаях. К минусам металлической дымоходной конструкции относят образование конденсата на внутренних стенках трубы и необходимость создания теплоизоляции дымохода.
Согласно своему расположению дымоход можно разделить на:
- внешний,
- внутренний.
Внутренний тип — это классический вариант, преимуществами которого является обогрев банного помещения вдобавок к своей основной функции, таким образом, значительно сокращается время на прогрев бани и снижаются затраты на топливо. Тем не менее, внутренний дымоход достаточно сложный в уходе и трудоемкий в установке.
Так как для монтажа данного типа существует необходимость в демонтаже потолка с крышей и осуществлении герметизацию трубы. К минусам можно причислить опасность возникновения пожара и вероятность задымления банного помещения при возникновении трещины в дымоходе.
Идея внешнего варианта дымохода пришла из Америки и уже завоевала популярность при установке дымоходной трубы для печи бани. При таком типе дымоотвода для бани сооружение выводится наружу, благодаря чему значительно снижается опасность возникновения пожара, а также упрощается процесс ухода.

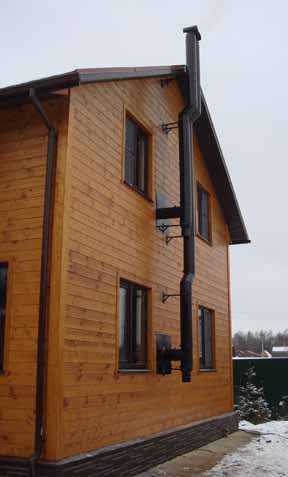

На фото показан внешний вариант расположения
К недостаткам внешнего расположения относится необходимость качественного утепления, так как газ не будет успевать уходить в атмосферу и тем самым, будет способствовать частой чистке; к тому парилка не будет отапливаться дополнительно, что увеличит расход топлива.
Конструкция трубы
Конструктивные особенности и количество элементов трубы для печи зависят от материала и типа расположения. Например, вытяжная труба кирпичной печки может быть из металла, керамики или же полностью состоять из кирпича. Для печи, изготовленной из металла, используются лишь сборные конструкции трубы из металлического или керамического материала.
На сегодняшний день самым распространённым и оптимальным вариантом является сборная печь для бани, которая и проще в обслуживании, и не требует особых знаний и навыков в процессе установки. Печь с дымоходом из кирпича не так актуальна по причине значительной сложности в уходе и монтаже.
Сборные конструкции обычно состоят из 2-3 труб, 2 колен, защиты против ливней, шибера, тройника, дефлектора и переходников. Для крепления, как правило, используют опорные кронштейны и хомуты.
Изоляция дымоходного цилиндра в бане состоит из специального переходника и сэндвич трубы, которая больше основного дымохода. Переходник, как и свободное пространство между сэндвич- трубой и дымоходом наполняется теплоизоляционными слоями, например, базальтовой ватой или керамзитом.
Особенности конструкции трубы в бане
Итак, установка трубы в бане обусловлена соблюдением некоторых особенностей в конструкции дымохода.
В связи с высокими температурами и древесным материалом, из которого выполнена банная постройка, а также согласно экологическим и санитарным нормам все монтажные работы необходимо проводить, соблюдая следующие правила:
- Трубы, изготовленные из алюминия и асбестоцемента нельзя использовать в качестве дымоходной трубы, для неё подходят такие материалы, как черный металл, оцинкованный металл, керамика, кирпич;
- При выборе теплоизоляционного материала, надо руководствоваться такими важными параметрами, как негорючесть и экологичность изделия. Среди прочих наиболее подходящими являются базальтовая вата и керамзит, а также фольгированные материалы для отражающих поверхностей;
- Важно убедиться, что компоненты дымоходного сооружения не прилегают слишком близко к деревянным компонентам стен и крыши. В целях безопасности лучше всего предварительно обшить все поверхности вокруг конструкции, самой печки и котла металлом. В перекрытиях устанавливается специальный короб для трубы из металла, который заполняется керамзитом;

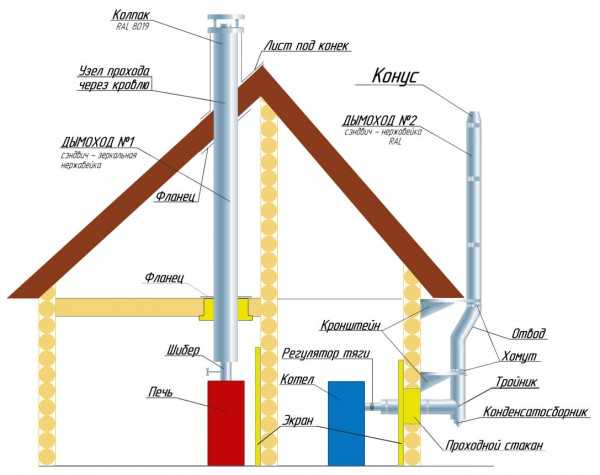

Схема устройства дымохода
- Также нередко в целях обеспечения пожарной безопасности устанавливаются сэндвич трубы;
- Для лучшей фиксации и плотного прилегания все стыки между трубой и коробом следует проклеить специальным алюминиевым скотчем или фольгой.
Размеры и формы дымохода в бане
При проектировании и сборке важно дымовой трубы для бани, крайне важно следовать определенным стандартам в размерах и формах. Самой распространённой формой для дымоходной трубы является цилиндр. Основными и важными величинами для сборки трубы для бани являются диаметр отверстия и высота самой трубы.
Сечение дымоходной трубы напрямую зависит от степени мощности банной печи, например стандартные размеры вытяжного отверстия для печей прямоугольной и квадратной формы с мощностью до 3,5 КВт — 140х140 мм; для печей с мощностью 7,2 КВт- 140х270 мм.
Дымоходный выход круглой формы не должна уступать выходному отверстию котла или печи. В расчётах поможет формула круга.
Обратите внимание!
Общая площадь трубы должна быть 8 кв. см на 1 кВт мощности., то есть, для печи в 20 кВт площадь дымохода составляет 160 см2, в диаметре 140 мм.
Величина высоты дымового выхода вычисляется при учёте высоты здания, вида крыши. При проектировании дымохода крайне важна высота трубы над крышей. Например, если труба располагается в 1,5 м от конька, то высота должна быть не более 0,5 м.
Внешняя часть дымохода
При расстоянии, колеблющемся от 1,5 м до 3 м, может быть вровень, в случае если расстояние превышает 3 метра, труба должна быть чуть выше конька. Для плоского типа крыш высота дымоходной трубы составляет 1м.
Совет!
Рекомендуется зафиксировать трубу, в случае, если труба на полтора метра выше линии крыши.
Процесс установки трубы
Монтаж дымоходной конструкции в бане обусловлен определёнными последовательными действиями, которые подробно описывает данная пошаговая инструкция по установке дымохода:
- В кровле и потолке бани выпиливают отверстия 45×45 см;
- Из металла вырезают две 50 см квадратные пластины, с помощью которых будет крепиться дымоход;
- Необходимо в углах заготовленных пластин проделать крепёжные отверстия;
- В середине одной из заготовок делают круглое отверстие;

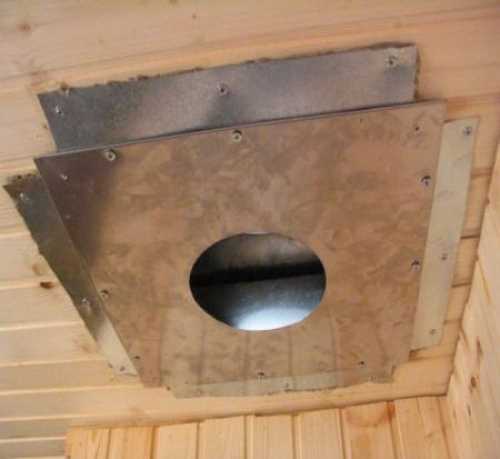

Круглое отверстие под дымоход
- Вторая пластина будет крепиться к скату кровли, для этого нужно проделать в ней овальное отверстие;
- На внутренние и предварительно утеплённые трубы надевают оцинкованный кожух;
- Торцы глушат кольцами и подгибают края трубки снаружи;
- В круглое отверстие одной из металлических пластин вставляют утеплённый конец нижней дымохода, а не утепленный конец при этом насаживают на патрубок;
- Металлический лист прикручивают к перекрытию, при этом в обязательном порядке следует убедиться в одинаковом положении всех зазоров;
- При помощи предварительно приваренного патрубка на нижнюю трубу насаживают верхнюю, соединяя их хомутом;
- К внутренней поверхности крыши прикручивают вторую металлическую пластину;
- Глиной либо керамзитом заполняют пространство между трубой и деревянным компонентами;
Место прохождения трубы, заполненное керамзитом
- В месте прохождения трубы сквозь кровлю стелют слой гидроизоляции и устанавливают уплотнитель;
- Затем на неё насаживают специальный защитный колпак от осадков.
Как прочистить трубу
Свидетельством засорившегося дымового прохода является дым и неприятный запах в помещении, а также плохая тяга. Появляется острая необходимость прочистить трубу, причём делать это придётся самостоятельно. Для этого в некоторых случаях достаточно протопить печку специальным видом дров или использовать определённый инструмент.
А в других случаях следует применить механический способ очистки. При этом используется специальный скребок и жесткая щетка со звеньевой ручкой. Очистка трубы осуществляется с крыши, что становится причиной попадания большого количества сажи внутрь. Рекомендуется накрыть топку плотной тканью, затворить все двери и окна и прикрыть мебель.
Следующий способ не требует защиты от сажи и является более щадящим. Печь протапливают дровами из осины, которые выделяют много тепла и усиливают тем самым тягу, таким образом, труба самоочищается. Рекомендовано проводить очистку трубы осиновыми дровами раз в 12 месяцев.
Существует очистка при помощи различных химикатов, однако при таком варианте возникает опасность для окружающей среды.
В заключении
Процесс создания дымоходной трубы для банной постройки требует особого внимания к мелочам. Недочёты и погрешности в монтажных работах чреваты попаданием дыма в баню и другими последствиями. Поэтому соблюдение всех рекомендаций специалистов играет такую важную роль.
Если вы планируете смастерить дымоходную конструкцию для бани собственными силами, предварительно проконсультируйтесь у профессионалов, как установить трубу в бане. Вооружившись полученными знаниями, можно смело приступать к работе.
9ban.ru
как поставить железную трубу своими руками, какой должна быть высота вывода дымохода, как заделать и многое другое
Главная страница » Как построить баню » Крыши бань » Как поставить трубу в бане через потолок и крышу
При установке печи наступает момент, когда надо выводить трубу в бане через потолок и крышу. Для этого приходится резать существующие перекрытия и, само собой, делать это лучше по инструкции, если нет опыта, но есть желание справиться без помощи профессионалов. Инструкцию вы найдете ниже, статья же в целом будет рассматривать все имеющиеся варианты.
Виды дымоходов
Прежде чем выводить что-то, давайте посмотрим, какие дымоходы вообще бывают. Это не займет много времени.
По материалу дымоход может быть изготовлен либо из металла, либо из кирпича, либо из керамики. Все три устойчивы к высоким температурам, имеют свои достоинства и недостатки.
Труба-сэндвич, для дымохода в бане через крышу.
Кирпич
Кирпичный дымоход — это печная классика.
Ставит его обычно тот же мастер, что и делает печку, поэтому технологические вопросы можно не рассматривать — печное дело сложное. Однако стоит заметить, что продержится такой дымоход дольше металлического, но чистить его придется чаще и делать это сложнее, чем с трубой.
Резоном построить отдельную сложную кирпичную конструкцию с коленцами может быть желание сократить потери тепла — проводя дым даже от железной печки через нее вы получаете существенное охлаждение дыма, выходящего наружу.
Комбинация — железная печь и кирпичная труба, аккумулирующая тепло, выложенная своими руками непрофессионалом
В бане кирпичный дымоход применим к кирпичной же печи для любителей русских традиций.
Помимо этого допустимо обкладывать кирпичом дымоходы из других материалов.
Металл
Металлические варианты превалируют, потому что выигрывают по соотношению цена-качество. Металл может быть и черным железом (нуждается в покраске), то есть сталью с высоким содержанием углерода, и нержавейкой (легированные стали).
Металлическая монотруба. Фото СтройДом
По конструкции это могут быть либо монотрубы, либо сэндвичи, то есть две трубы разного диаметра, вложенные одна в другую, с прокладкой из минваты. См. фото выше.
Обычно монотрубу ведут до потолка, а потом она переходит в сэндвич.
ВНИМАНИЕ! Проблема сэндвичей в том, что у них часто прогорают внутренние трубы, что делает их опасными. Минвата в случае попадания воды (конденсат) перестает изолировать тепло и внешняя труба перегревается.
Керамические
Наиболее дорогой и самый лучший вариант. Керамика не прогорает так, как железо, не засоряется так, как кирпич, ее удобнее чистить от копоти, она долговечна. Помимо цены минусом можно считать то, что такие трубы весят намного больше металлических.
ВАЖНО! Керамика наиболее безопасна при эксплуатации.
По расположению существует два варианта: вывод трубы через крышу бани и выход трубы из бани на крышу по внешней стене.
Внешний
Наименее затратный способ вывода — для этого понадобится всего одно отверстие в стене, через которое труба будет выведена на улицу, а там изгиб и она устремляется вверх, крепясь на некотором расстоянии от стены. Проходка в крыше печной трубы в этом случае возможна только если там есть свесы кровли и они оказываются на пути. Иначе — вообще без проходок.
Вывод трубы дымохода через стену. Фото НЗСК
Если нет задачи экономить тепло, например, отбирая его у дымохода, то внешний вывод осуществить проще всего, особенно для самостоятельной работы.
Внутренний
Однако данная статья посвящена установке дымохода в бане через потолок и крышу. Вести его через перекрытия и привычнее, и пожароопаснее. Но соблюдение нормативов существенно сократит риски.
Устройство банных дымоходов
Если у вас железная печь, то начало дымохода надевается на патрубок, который как раз для этого выведен из топки.
Кирпичную печь разбирать не будем, у нее газы обычно проходят долгий путь от топки до дымохода, а потом — прямым ходом — выводятся по кирпичной же трубе, выведенной через перекрытия, на улицу.
Итак, если не делать сэндвич, то железная или керамическая труба вертикально идет от патрубка печи вверх на крышу. Ее можно изолировать, потому что температуры там высокие — несколько сотен градусов.
На участке до потолка делается шибер — заслонка, позволяющая в процессе горения дров менять степень открытости трубы, что влияет на количество уходящих газов, а соответственно, на количество кислорода в топке. Последний сказывается на скорости и температуре сгорания топлива — дров, газа, угля. Впрочем, углем банные печи не топят. Дрова и газ — вполне.
Шибер бывает двух видов — выдвигающийся и вращающийся. Тот и другой могут быть удобны и неудобны — кто к чему привык.
выдвигающийся
вращающийся
Далее труба подходит к потолку и проходит через разделочный короб, об этом подробнее будет говориться чуть ниже. На чердаке монотруба может превратиться или не превратиться в сэндвич, а уже он пройдет через кровлю.
Тут важный момент — в каком месте установлена печка, как близко будет труба от конька крыши. От этого зависит ее высота.
Высота трубы над коньком
Высота трубы над коньком крыши бани зависит от того, на каком расстоянии от этого конька она находится.
В принципе, бывает и так, что трубу проводят через конек, но такое решение допустимо там, где это не снизит несущую способность этого важного элемента кровельной конструкции (такое возможно только при установке дополнительных опор по обе стороны «разрыва» конька). Потому что это основа стропильной системы. Так что лучше делать либо рядом, либо на некотором расстоянии от конька.
Если от оси трубы на крыше бани до конька не больше полутора метров, то она должна возвышаться на коньком на полметра или чуть больше.
Если труба бани через крышу выходит в 1,5-3 метрах от конька, то она уже будет точно вровень с коньком.
И, наконец, если вывести трубу в бане через крышу на расстоянии более трех метров от конька, то она будет ниже конька, а вот точную высоту придется рассчитывать через тригонометрические функции (дан катет и противолежащий угол, найти второй катет). Иллюстрация ниже:
Скажем, на расстоянии 3 метров от конька она будет ниже на 52 см.
КСТАТИ! Есть еще одна рекомендация, которую стоило бы совместить с предыдущими: общая высота трубы от печи до дефлектора должна составлять 5 метров — это нужно для поддержания тяги на должном уровне.
Выход/вывод трубы на крышу
А теперь переходим к практическим инструкциям как поставить трубу в баню на крыше. Выберем подходящее место, разберем элементы конструкции и разложим процесс на этапы.
Как вывести дымоход в бане через крышу: выбор места
Место вывода может определяться положением печи, но вы вполне можете его скорректировать, если проведете участок трубы горизонтальным или наклонным.
СОВЕТ! Горизонтальный участок снижает тягу. Его можно заменить иногда на наклон в 45 градусов. Если возможности нет, делайте длину не больше метра и увеличивайте высоту трубы над крышей.
Есть некоторые нюансы, связанные с пожарной безопасностью, которые следует учитывать, когда будете выводить трубу из бани на крышу.
Если покрытие сделано из горючего материала, а уклон крыши составляет более 12 градусов, то верх трубы должен быть выше конька не менее, чем на 60 см.
Баня с крышей из огнестойкого покрытия с трубой дымохода высотой более метра. Фото Уралэкодом
Если же покрытие огнестойкое, то расстояние от верха трубы до кровли, если провести прямую, соединяющую их параллельно земле, должно быть не менее метра, а высота трубы над крышей — не менее 30 см.
Для крыш с уклоном до 12 градусов высота над коньком должна составлять не менее 60 см, независимо от вида покрытия.
ВАЖНО! Если у вас есть пересечение двух кровель, то ни в коем случае не делайте дымоход на этом участке. Он будет протекать.
Печная труба: проходка в крыше — элементы конструкции
В самом распространенном варианте, когда, к примеру, делается железная труба в бане через потолок и крышу, основные необходимые элементы будут следующие:
- монотруба;
- шибер;
- старт — переходник с моно на сэндвич;
- разделочный короб;
- сэндвич;
- фартук из металла или силикона;
- искрогаситель.
Монотруба предпочтительна в помещении парилки, однако еще не доходя до потолка она переходит в сэндвич с помощью «старта». Не забываем, что на участке монотрубы в пределах досягаемости необходимо поставить шибер — заслонку, регулирующую тягу.
старт-сэндвич
После «старта» труба проходит через разделочный короб в потолочном перекрытии. Далее она идет до кровли, где под нее вырезается отверстие, закрываемое снаружи фартуком, а на самой верхушке трубы устанавливается искрогаситель — это делают те, кто не хочет спалить баню случайной искрой.
Установка трубы через крышу: этапы
Итак, первое, что нужно сделать еще во время проекта — это соотнести положение фундамента печи с будущей балочной системой потолка и стропильной системой крыши. Нежелательно, чтобы выход трубы попадал на балку или стропило.
Конечно, вы можете уйти от конструкционного элемента кровли, если вставите наклонный участок, но это лишнее усложнение, которого можно избежать, если просто наложить друг на друга чертежи кровли и фундамента.
Проходка через крышу. Фото СтройДом
Если же подобное невозможно, то делается следующее: из балки выпиливается кусок, а для ее поддержки делаются поперечные связи данной балки с соседними. Со стропилом лучше такого не делать, а дать ему дополнительные опоры.
Всю работу можно поделить на два этапа — проходка через потолок и через крышу.
Железная труба через потолок и крышу своими руками: потолок
При монтаже потолка никто не делает заранее отверстие под дымоход. Его вырезают, когда все уже готово. А вот по поводу размеров поговорить стоит.
Делать можно по ГОСТу или тому разделочному коробу, который вы купили в магазине. Разница между ними примерно в полметра.
Нормальный ГОСТовский короб имеет форму квадрата со стороной около метра (94 см).
Еще есть правило, по которому для трубы вырезается пустое пространство с радиусом 45 см.
А в продаже можно встретить короба со стороной в полметра. Почему так? Потому что они легко проходят между балками. Это делает их более удобными, но и более пожароопасными.
Вам выбирать, что важнее. Итак, под короб вырезается отверстие в перекрытии. Балку укрепляют, соединяя поперечными брусками с соседними балками.
Стороны образовавшегося отверстия (оно должно быть чуть больше короба) отделываются плитками минерита. Только после этого вставляется короб.
Фрагмент трубы дымохода рсположен между потолком и крышей. Фото СтройДом
В нем есть пространство между стенками и дымоходом. Это пространство принято заполнять либо минватой, либо керамзитом.
КСТАТИ! Диаметр трубы, конечно, можно рассчитать от патрубка, который выходит из печи, но можно исходить и из соотношения, в котором на каждый киловатт мощности печи должно приходиться не меньше 8 квадратных см площади сечения дымохода.
Закрывается короб опять же минеритом и листами нержавейки.
Как заделать трубу на крыше
Мы остановились на том, что труба прошла через разделочный короб в потолке. Важно, чтобы никаких соединений труб не было внутри разделочного короба. Поэтому старт делается ниже. После короба труба свободно поднимается до пересечения с крышей.
Чердаки у всех разные — у кого-то холодные, вплоть до того, что там просто стропила и кровля, у кого-то утепленная, в том числе и теплые, жилые мансарды. Понятно, что в первом случае проходка через крышу будет оформлена по-разному. Но есть и общее.
Кровельная основа делается из дерева — это стропила и обрешетка. Поэтому соседство с нагретой до весьма высоких температур трубой может закончиться воспламенением дерева.
ВАЖНО! Поэтому древесину обрабатывают антипиренами — веществами, которые затрудняют или полностью препятствуют возгоранию древесины.
Обрабатывать надо хотя бы те элементы деревянной конструкции, которые находятся ближе всего к дымоходу. Но и в этом случае минимальное расстояние, на котором может находиться между собой дерево и дымоходом с теплоизоляцией — это 15 см. Если же теплоизоляции не имеется, расстояние увеличивается до 25-30 см.
Желательно заделать трубу на крыше бани теплоизолятором, а проходящие рядом элементы обрешетки и стропил — антипиренами и листами того же минерита.
С внутренней стороны все это оформляется более или менее презентабельно, в зависимости от назначения чердака, а снаружи еще предстоит поставить металлический или силиконовый фартук, который будет герметизировать соединение дымохода и крышы, препятствуя попаданию осадочной влаги через стыки.
Фартуки продаются во всех магазинах и подходят под разные диаметры. Для более полной стыковки деталей обязательно используют высокотемпературный герметик. К трубе фартук крепится на герметик, а к кровле — с помощью крепежных деталей.
По поводу вырезаемого отверстия. Если используется силиконовый фартук, оно не может быть большим, во всяком случае, в самом кровельном материале (помните, что обрешетку вы обрезаете по правилам пожарной безопасности). Если вырез в кровельном материале большой, то использовать можно металлический фартук с различными уплотнителями для того или иного кровельного материала.
Остается смонтировать искрогаситель с зонтиком, и установка трубы в бане через крышу завершена.
Полезное видео
Из этого ролика вы узнаете, как установить трубу в баню через крышу своими руками:
***
Если вам интересно больше узнать об установке печки со всеми этапами, почитайте вот эти статьи.
Где заказать
Рекомендуем посетить наши разделы с контактами компаний по продаже печного оборудования и по строительству бань на заказ.
Вконтакте
Google+
Одноклассники
parilochka.com
Вытяжная труба для газовой колонки
Одним из наиболее распространенных устройств, способных обеспечить бесперебойное горячее водоснабжение дома, является газовая колонка. Она прекрасно справляется с подогревом любого объема воды в кратчайшие сроки. При этом современные модификации позволяют четко задавать требуемую температуру и автоматически включаются-выключаются в соответствии с режимом работы водоразборной точки.
Проточные водонагреватели, работающие на газе, довольно экономны и безопасны в эксплуатации. Единственное неудобство заключается в необходимости организации качественного отвода продуктов сгорания. Раз и навсегда решить эту проблему можно только с помощью грамотной установки вытяжной трубы для газовой колонки. При выборе параметров и конфигурации системы дымоотвода необходимо руководствоваться инструкциями производителя и действующими нормативными документами.
Требования нормативных документов
Согласно таблице определений НПБ 252-98 вытяжная труба для газовой колонки является соединительной для дымоотводящего патрубка аппарата и дымового канала. Соответственно она транспортирует продукты горения газа и должна отвечать требованиям, которые предъявляются к дымоходам. Их несоблюдение чревато загазованностью помещения и отравления угарным газом.
Все требования к дымоходам изложены в следующих нормативных документах:
- НПБ 252–98;
- Правила производства трубо-печных работ ВДПО;
- СП 42-101-2003, приложение Г
- СП 60.13330.2012, который является актуализированной редакцией СНиП 41-01-2003 (взамен СНиП 2.04.05–91).
Основные положения, которые непосредственно касаются дымоудаления от бытовых газовых колонок, сводятся к следующим пунктам:
- Площадь сечения вытяжной трубы принимается не менее сечения выходного патрубка агрегата;
- Необходимо обеспечить полную герметичность дымохода, его стойкость к коррозии и высоким температурам до 200 °C;
- Прокладка соединительных труб через жилые комнаты запрещена;
- Вертикальный участок вытяжной трубы на выходе из колонки должен быть высотой от 500 мм, в отдельных случаях допускается уменьшение до 250 мм;
- Соединительные трубы должны быть длиной до 3 м в новых зданиях и до 6 м в существующих;
- Допускается использовать не более 3-х поворотов с радиусом изгиба не меньше диаметра;
- Вытяжная труба устанавливается на расстоянии от потолка или стены из несгораемых материалов не менее 5 см, если же они сгораемые или трудносгораемые, то не менее 25 см. Расстояние может быть уменьшено до 10 см за счет принятия защитных мер согласно СП 42-101-2003;
- Если соединительная труба для газовой колонки проходит через неотапливаемое помещение, то необходимо использовать теплоизоляцию;
- Вытяжная труба должна прокладываться с уклоном 0,01 или больше в сторону прибора.
Важно! Удаление продуктов сгорания возможно только через дымовые каналы или специально установленные дымоходы, использование вентиляционных каналов строго запрещено.
Дымовые каналы устраиваются в стенах из негорючих материалов и утепляются при необходимости во избежание появления конденсата. Если подходящие стены отсутствуют или в эксплуатируемом здании не предусмотрены каналы для удаления продуктов сгорания, то устанавливают дымовую трубу насадного или коренного типа.
Каждое топливосжигающее устройство должно иметь отдельный дымовой канал или трубу. В отдельных случаях допускается отвод отработанных газов от колонки и котла в один дымоход с увеличением сечения трубы. При этом ввод продуктов сгорания в канал должен производиться на разных уровнях на расстоянии не менее 0,75 м или на одном уровне с применением рассечки высотой 0,75 м и толщиной 0,12 м.
Дымовая труба должна быть строго вертикальной и иметь у основания съемный патрубок или карман глубиной 250 мм с дверкой для чистки сажи. При необходимости обхода существующих препятствий допускается отклонение до 30° от вертикали, при этом площадь сечения сохраняется, а вынос не должен превышать 1 м.
На заметку: круглое или прямоугольное отверстие под входом в дымовой канал предназначено для чистки сажи и должно быть всегда доступно для обслуживания. Делая генеральную уборку в кухне, не забывайте открывать дверку и вычищать сажу, листья и прочий мусор.
Высота дымохода является ключевым фактором для создания хорошей тяги. Именно она является решающей в вопросе качественного удаления продуктов сгорания. Высота дымовой трубы должна определяться в соответствии со схемой, приведенной в СП 42-101-2003 (приложение Г).
Если поблизости есть более высокие здания или деревья, то необходимо дополнительно проверить высоту зоны ветрового подпора и при необходимости увеличить высоту дымоотводящей трубы. В любом случае возвышение над прилегающей частью кровли должно быть не менее 50 см, а при совмещенной (плоской) кровле – не менее 200 см.
После завершения установки обязательно проверяется герметичность дымоотводящего трубопровода и наличие тяги. Во избежание опасности исчезновения тяги в результате обмерзания оголовка или его перекрывания посторонними предметами запрещается использовать насадки на дымовых трубах в виде зонтов, дефлекторов и т.д.
На заметку: в помещениях с герметично закрытыми окнами газовая колонка может периодически отключаться из-за недостаточного притока воздуха. Автоматика прекращает работу водонагревателя для предотвращения обратной тяги, которая может возникнуть вследствие разрежения воздуха в помещении. Для устранения проблемы достаточно держать окно кухни в режиме микропроветривания при работе колонки.
Выбор материала трубопровода
Отправляясь за покупкой вытяжной трубы, нужно тщательно изучить условия монтажа, знать модель газовой колонки, диаметр патрубка дымоудаления и необходимые длины участков трубопровода. Желательно запастись схемой расположения водонагревателя с указанием всех расстояний, это поможет лучше ориентироваться при выборе необходимых элементов и при необходимости получить консультацию специалиста.
Согласно СП 60.13330.2012 соединительные и дымовые трубы должны быть изготовлены из негорючих материалов с эквивалентной шероховатостью внутренней поверхности не более 1,0 мм. Кроме того они должны быть плотными с классом герметичности В и не допускать подсосов воздуха на соединениях и в местах примыкания к дымовому каналу. Рекомендуется применение таких материалов как керамика и нержавеющая сталь.
В СП 42-101-2003 допускается использование кровельной или оцинкованной стали с толщиной от 1 мм и более, гибких металлических гофрированных труб и унифицированных элементов, поставляемых в комплекте с агрегатом.
Очень важно, чтобы материал вытяжной трубы был стойким к коррозии, так как конденсат может довольно быстро ее разрушить. Чем более гладкой будет внутренняя поверхность, тем меньше сажи на ней соберется. Шероховатость наружной поверхности не нормируется, но с точки зрения удобства проведения уборки более гладкий материал для соединительной трубы будет практичнее.

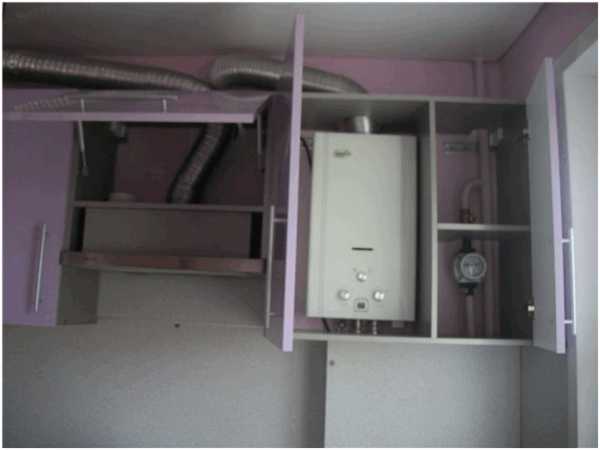

Тем не менее, довольно популярны для подключения газовой колонки к дымовому каналу гофрированные трубы. С ними легко работать, и они очень удобны в стесненных условиях. Их применение позволяет успешно огибать препятствия и осуществлять скрытый монтаж, пряча оборудование в шкафчики и закрывая трубопровод съемными панелями.
Основным недостатком гофрированных труб является возможность прогорания под воздействием высоких температур. Поэтому в целях пожарной безопасности рекомендуется применять гофру из нержавеющей стали, а не более дешевую алюминиевую.

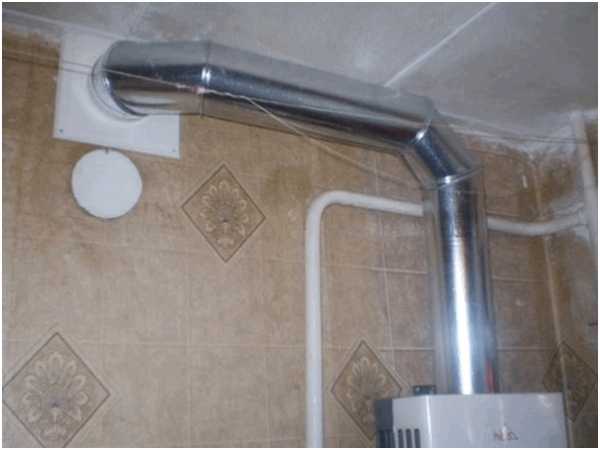

Оцинкованная сталь толщиной 1 мм является вполне приемлемым материалом, но существует мнение, что при сильном нагреве оцинковка может выделять вредные вещества. Соответственно ее применение нежелательно для моделей с высокой температурой уходящих газов.
Довольно хорошо себя зарекомендовали вытяжные трубы из стали с покрытием жаростойкой эмалью. Белые блестящие трубы довольно симпатично смотрятся на кухне и способны вписаться почти в любой интерьер.

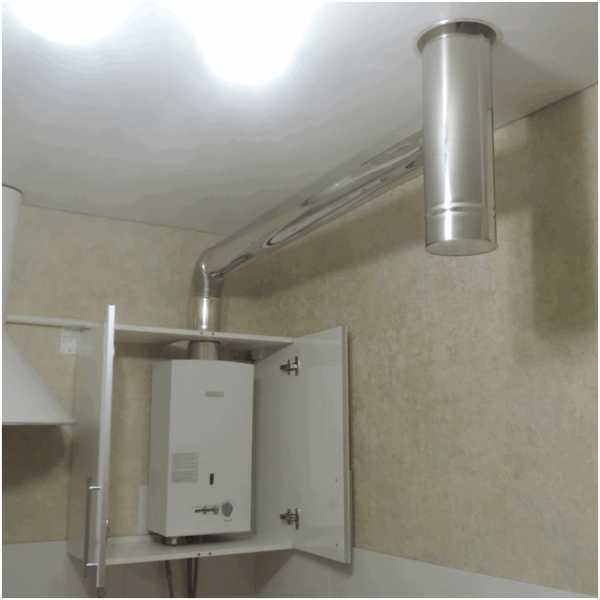

Идеальным материалом с точки зрения долговечности, эстетичности и соблюдения всех требований является нержавеющая сталь. Ей не грозит ни коррозия, ни прогорание, ни скопление пыли, ни случайные повреждения. Вполне закономерно он оказывается самым дорогим.
Порядок монтажа

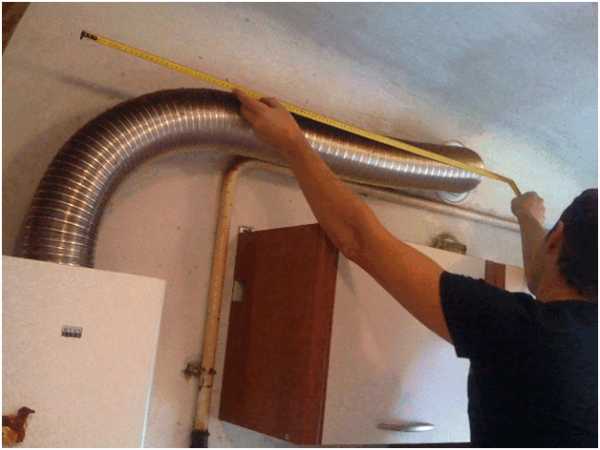

Монтаж вытяжной трубы для газовой колонки из любого материала начинается с проведения замеров и подготовки всех необходимых элементов. В случае с гофрой порядок проведения работ очень простой. Достаточно взять трубопровод нужной длины, одеть на дымоотводящий патрубок водонагревателя и зажать хомутом. Свободный конец вставляется в декоративное кольцо и фиксируется в проеме дымового канала. Здесь главное соблюсти соответствие диаметра гофрированной трубы размеру выходного отверстия колонки.
Для всех остальных материалов нужно подготовить необходимое количество прямых и поворотных элементов, которые будут вставляться друг друга, формируя нужную конфигурацию дымохода по принципу конструктора. Углы поворота применяются стандартные или изготавливаются индивидуально под конкретные размеры.
При сборке следует обеспечить максимальную плотность соединений. Вхождение одного элемента в другой должно быть не меньше половины диаметра. Для лучшей герметизации применяется жаростойкий герметик. Места стыков скрепляются хомутами и располагаются вне перекрытий в свободном доступе.
Выполняя крепление вытяжной трубы для газовой колонки, следует исключить вероятность прогиба, а также соприкосновения с электропроводкой, газовыми трубами и другими коммуникациями. Для прохода через перекрытия и кровлю необходимо использовать дополнительную теплоизоляцию или специальный узел – разделку.
В связи с ограничением по количеству допустимых поворотов количество возможных конфигураций дымохода довольно ограничено. Всего возможно три основных варианта в зависимости от расположения вытяжного отверстия. Еще два можно получить путем зеркального отражения предыдущих.
Все требования и рекомендации, изложенные выше, касаются аппаратов с открытой камерой сгорания. Нормами допускается также удаление продуктов сгорания через наружную стену без вертикального дымового канала от газовых колонок с закрытой камерой сгорания и принудительным выбросом отработанных газов. В этом случае монтаж осуществляется по инструкции завода-изготовителя с соблюдением нормативных расстояний и длины коаксиального дымохода, указанных в СП 42-101-2003.
Заключение
Таким образом, установка вытяжной трубы для газовой колонки имеет много важных нюансов. Учитывая большую опасность, которая может возникнуть при несоблюдении или частичном нарушении нормативных требований, необходимо с максимальной серьезностью подойти к этому вопросу и по возможности доверить выполнение всех работ профессионалам.
Качественный монтаж соединительной трубы является залогом безопасности эксплуатации газовой колонки. Четкое соблюдение всех предписаний нормативных документов обеспечит стабильность работы устройства и позволит хозяевам пользоваться удобным водонагревателем без опасения отравления угарным газом.
znatoktepla.ru
видео-инструкция по установке своими руками, особенности сантехнических изделий, с резиновой прокладкой, как сделать, размеры, цена, фото
Коммуникации – это, пожалуй, самая проблемная зона в современных квартирах и домах. Даже тщательно собранная и налаженная система, со временем может дать сбой, который проявляется в виде небольшой течи или откровенных фонтанов из трубы, если неполадки носят серьезных характер. В обоих случаях в качестве сиюминутного решения проблемы лучше всего подходит сантехнический трубный хомут, который дает возможность быстро разрешить возникшие сложности.
Хомуты позволяют быстро устранить критические пробоины в трубах или осуществить монтаж коммуникаций к стенам и потолку. Их конструкция максимально проста – при соблюдении технологии монтажа, крепление гарантированно прослужит вам на протяжении нескольких лет. В данной статье вам будет предоставлена подробная инструкция о том, как осуществляется установка хомута на трубу своими руками.
Хомут на трубу 110 с металлической оболочкой
Монтаж хомутов
Выбор материала
Хомуты бывают различных размеров и конструкций, однако все наименования имеют сферическую форму, которая повторяет изгиб трубы. В конструкции изделия обязательно присутствуют зажимные болты, которые дают возможность затянуть хомут максимально плотно вокруг ремонтируемой/монтируемой трубы. По сфере применения, данная продукция подразделяется крепежные и ремонтные наименования.
Крепежный хомут: фото

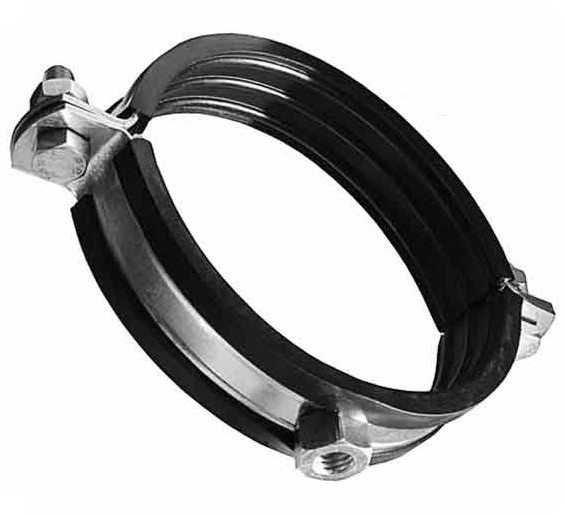

Хомут-крепеж состоит из металлической оболочки и гофрированной резиновой прокладки, которая предотвращает появление шума от вибрации и чрезмерное сдавливание при закручивании. Обязательным условием продукции данного типа является наличие бокового крепления, которое чаще всего выполнено в виде приваренной гайки – с ее помощью, труба монтируется/подвешивается на стену или потолок.

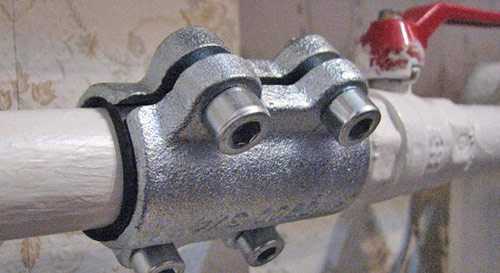

Хомуты для ремонта течи имеют более широкую металлическую оболочку и сплошную резиновую прокладку, которая герметизирует место течи на трубе. Также существуют специализированная продукция для врезки дополнительной ветки в водопровод – с ее помощью можно создать ответвление без участия сварочного аппарата. Единственным условием для ее применения, является отсутствие сильного давления в системе.
Ремонтный хомут с резиновой прокладкой
При приобретении, особое внимание следует обратить на размеры сантехнических трубных хомутов – неправильно подобранный размер, сделает покупку напрасной. Диаметр трубы определяется штангенциркулем или за неимением оного, можно просто измерить внешнее сечение трубы.
Также важно наличие резиновой прокладки – она не всегда входит в базовую комплектацию. Если стоит выбор между продукцией с уплотнителем и без, то следует отдать свое предпочтение первому варианту, даже если его цена окажется на порядок выше – прокладка существенно повышает технические характеристики крепления.
Подбор размеров
Монтаж крепежа
- Осуществляется разметка пути будущего трубопровода, отмечаются местонахождение креплений. Расстояние между креплениями определяется в зависимости от длины и веса трубы – в стандартных ситуациях оно составляет порядка одного — двух метров;
- На месте будущего крепления сверлится отверстие, в которое вставляется пластиковый дюбель, и шпилька с резьбой на конце. На шпильку закручивается хомут в раскрытом состоянии – закручивать следует до упора, но не следует слишком усердствовать, чтобы не деформировать оболочку изделия;
Монтаж труб не представляет сложностей исполнения своими руками
- Вставляется труба и хомут зажимается. Здесь важно создать плавающий зажим и не переусердствовать – он не должен быть слишком плотным, чтобы компенсировать температурное расширение/сжатие материала;
Обратите внимание!
В данном случае подразумевается монтаж вентиляции, дымохода и других легких наименований – тяжелые крупногабаритные металлические трубы, наполненные водой таким способом крепить нельзя.
Устранение течи
- Перед тем как поставить хомут на трубу, желательно выключить подачу воды в системе. Если такой возможности нет, установка также возможна, однако вам придется изрядно намокнуть;
- Хомут одевается на лопнувшее место таким образом, чтобы трещина/полость находилась примерно посередине резиновой прокладки. Резиновый уплотнитель должен лежать ровно, без складок. Фиксаторы затягивают максимально плотно, чтобы избежать протекания;
Устранение течи
- Место соединения вытирается насухо, возобновляется подача воды и хомут для труб просматривается на предмет наличия течи. Если таковая имеет место, то крепление дополнительно подтягивается;
Врезка труб
В первую очередь сверлится отверстие необходимого диаметра, затем на него одевается переходник. Главное, чтобы уплотнительная прокладка легла без загибов. После затяжки фиксаторов, соединение готово к монтажу дополнительной ветки водоснабжения.
Обратите внимание!
Во время эксплуатации. на соединение данного типа нельзя оказывать давление, так как это может вызвать течь или деформацию хомута.
Врезка ответвления в водопровод
Самодельные хомуты
Если у вас лопнула труба, а нужных хомутов под рукой нет, то можно временно устранить течь подручными средствами. Ответ на вопрос, как сделать хомут на трубу, достаточно прост – вам понадобятся обычные хомуты, любой конструкции и кусок плотной резины, которая будет исполнять роль прокладки.
Место течи плотно бинтуется резиной, после чего с обоих концов надеваются хомуты – их должно быть не меньше двух. За неимением таковых, можно использовать обыкновенную проволоку, посредством которой с обеих сторон перетягивается место стыка. Следует отметить — несмотря на то, что такой “ремонт”, может прослужить несколько лет – данное решение является временным.
Бандаж трубы резиной
Итог
Хомуты для труб, дают возможность оперативно произвести мелкий ремонт и надежно зафиксировать коммуникации. Более подробную информацию по данной темы вы можете получить посредством просмотра видео в этой статье.
gidroguru.com
Как сделать дымоход для бани через стену своими руками — пошаговое видео, фото
Печь – самый важный прибор в бане, без которого она не выполняет своих функции. Поэтому среди ценителей русских банных традиций часто слышатся споры о преимуществах или недостатков того или иного метода размещения и оборудования теплогенерирующего оборудования и места вывода дымохода. С распространением сэндвич-труб в России стали более популярны внешние каналы дымоудаления. Эта статья расскажет, как своими руками вывести через стену дымоход, соблюдая все требования пожарной безопасности.
Содержание статьи
Виды дымоходов для бани
Устройство дымохода в бане – важнейшая задача, от качества выполнения которой зависит безопасность использования этого санитарно-гигиенического сооружения. Поэтому большинство домовладельцев, чтобы сделать канал дымоудаления, нанимают профессиональных работников, квалификация которых не вызывает сомнений. Однако, с этой задачей вполне можно справится своими руками благодаря современным модульным системам из нержавейки. В зависимости от того, где осуществляется проход трубы на улицу, различают 2 типа дымохода:
- Внутренний. Этим термином обозначают дымоход, который прокладывается внутри бани и выводится на улицу через кровлю. Такое устройство позволяет эффективно использовать топливо, используемое для печи, так как труба отдает тепло по всей длине, нагревая помещение. Особую трудность в монтаже внутреннего дымохода представляет проход трубы через препятствия. Чтобы вывести ее на улицу, нужно изготовить отверстия в чердачном покрытии и кровельном скате. Качественно сделать своими руками швы прилегания трубы к материалу крыши достаточно трудно, поэтому эти слабо защищенные места становятся причиной протечек.
Внешнее и внутреннее размещение дымоходных труб
- Внешний. Устройство внешнего дымохода отличается от внутреннего тем, что эта технология предполагает проход трубы для удаления продуктов горения через стену. Во время прокладки канала дымоудаления встречается только одно препятствие, поэтому этот способ больше подходит для монтажа своими руками. Кроме того, проход трубы через стену оборудовать легче, так как он располагается вертикально и протечки через него маловероятны. Чтобы избежать больших энергопотерь, часть трубы, проходящую по улице, утепляют с помощью термостойкого материала.
Обратите внимание! Возможность оборудования внешнего или внутреннего дымохода своими руками зависит от места расположения отопительного прибора в бане. Чтобы вывести трубу через стену, печь должна располагаться в непосредственной близости от нее. Если отопительное оборудование размещается в центре помещения, то целесообразнее сделать проход вертикально через кровлю.
Преимущества внешнего размещения
Еще совсем недавно единственно возможным вариантом размещения дымохода оставалось внутреннее. Этот вариант позволяет максимально использовать тепло, исходящее от трубы. Однако, у него есть значительные недостатки, самым большим из которых является низкая пожаробезопасность и громоздкость. Внешний дымоход, проход трубы в котором производится через стену обладает следующими преимуществами:
Внешний дымоход с проходом через стену
- Компактность. Он не занимает место внутри бани, поэтому может использоваться в самых маленьких по площади сооружениях. Особенно этот плюс актуален для дымоходов из кирпича, так как они занимают много места.
- Пожарная безопасность. В отличии размещение дымоходной трубы внутри бани, внешнее, по заверениям экспертов, более пожаробезопасное. Это качество очень важно для сооружений с таким высоким риском возгораний.
- Удобство сборки. Благодаря тому, что в процессе монтажа оборудуется всего 1 проход через стену, установку внешнего дымохода в бане выполняют своими руками, не прибегая к дорогостоящим услугам профессиональных мастеров.
Обратите внимание! Суровый российский климат – сложное испытание для внешних, так как большая разница между внешней и внутренней температурой в трубе является причиной появления конденсата. При выводе трубы через стену, большая часть дымохода прокладывается снаружи бани, поэтому КПД печи снижается, а расход топлива увеличивается. Чтобы убрать эти негативные моменты, характерные для внешних каналов дымоудаления, выполняют термоизоляцию или используют специальные сэндвич-системы.
Дымоходы, проход которых выполняется через стену имеют не вертикальную конфигурацию, так как они прокладываются с 1-2 поворотами. Такое устройство снижает силу тяги внутри трубы, мешая нормальной работе печи. Чтобы избежать такой ситуации, для монтажа своими руками используют трубы большего диаметра.
Требования к внешним дымоходам
От установки дымохода зависит безопасность использования бани, так как некачественная прокладка этого элемента отопительной системы по статистике МЧС является одной из наиболее частых причин возгораний, а также отравлений угарным газом. К внешним каналам дымоудаления предъявляются следующие требования:
- Проход трубы черед стену внешнего канала дымоудаления размещают на высоте 1-1,5 м от уровня земли или выше.
Подключение банной печи к внешнему дымоходу
- Вертикальный участок дымохода располагают на расстоянии не менее 1,5 м от внешней стены и края кровельного свеса бани. Расстояние от внешней трубы дымохода до соседнего дома не должно быть менее 1,5-3 м.
- При прокладке внешнего дымохода допускается не более 3 поворотов трубы, но вертикальное размещение является более эффективным.
- Общая протяженность горизонтальных участков трубы, не влияющая на силу тяги внутри дымохода, составляет не более 1 м.
- Не допускается вывод трубы дымохода через стену в местах, где располагаются мансардные окна, балконы и окна второго этажа. Нельзя выводить дымоходные каналы в закрытые лоджии, коридоры, подъезды.
- Место вывода трубы чрез стену оборудуют с помощью огнестойкого материала, дополнительно изолируя негорючим утеплителем.
- Место прокладки дымохода внутри бани защищают с помощью металлических листов, которые предохраняют материал стен от перегрева и возгорания.
- Не допускается подключение к вводному патрубку печи сэндвич-труб, соединение выполняется с помощью одноконтурных элементов из нержавеющей стали. Двухконтурные системы используются на внешних частях канала дымоудаления.
Обратите внимание! При монтаже своими руками учитывайте, что минимально допустимая высота дымоходов для печей, работающих на твердом топливе, которые чаще всего используются в бане, составляет 5 м.
Монтаж
Сборку внешнего дымохода начинают после установки отопительного прибора. Современные модульные, состоящие из доборных элементов, легко монтировать своими руками, так как для выполнения этой задачи не требуется специальный инструмент и профессиональные навыки. Сборку выполняют по следующей инструкции:
- Определяют место прокладки канала внутри бани и место выведения трубы через стену. Устанавливают защитный экран из листового металла для защиты внутренней отделки стен от нагревания. В места прохода прорезают отверстие, размер которого больше диаметра трубы.
Оборудование места прохода
- С вводным патрубком печи дымоход соединяют с помощью адаптера, а затем надевают следующий элемент трубы с шибером. Этим термином обозначают задвижку, с помощью которой можно регулировать силу тяги.
- Соединяя участки труб с помощью металлических хомутов и промазывая стыки термостойким герметиком, дымоход доводят до места походы через стену. Чтобы развернуть трубу и проложить горизонтальный участок, применяют отводы на 45 или 90 градусов.
- В месте прохода трубы через препятствие монтируют огнестойкий короб из асбестоцемента или листового металла. Пространство между стенками короба и трубой прокладывают негорючим термоизоляционным материалом, не дающим стене нагреваться от дымохода.
Выведение трубы через стену
- После вывода трубы на улицу монтируется элемент канала дымоудаления с тройником. Нижняя часть этой детали имеет съемный стакан, служащий для сборки конденсата. Он используется для контроля за состоянием или прочистки дымохода.
Готовая труба
- Трубу надставляют вертикальными сегментами до необходимой высоты. К стене она крепится с помощью металлических кронштейнов с шагом не менее 1 м. Если дымоход имеет большую высоту, то он закрепляется на крыше с помощью специальных растяжек.
Важно! Показателем качества монтажа является герметичность системы. Проверьте правильность своих действий, растопив печь: если дым быстро покидает топку, вы справились с этой задачей. Появление задымления свидетельствует о некачественной сборке, заметив этот тревожный сигнал, проверьте все швы и устраните дефекты.
Видео-инструкция
krovlyakrishi.ru
Как правильно работать с хомутами для труб + пример изготовления хомута из подручных материалов
При первых признаках разгерметизации трубопровода необходимо быстро найти поврежденный участок и устранить выявленный дефект. При выполнении экстренных аварийных работ можно использовать самодельные хомуты, позволяющие прекратить течь в трубопроводе на некоторое время. Готовые хомуты для крепления труб, произведенные в заводских условиях из нержавеющей стали или огнестойкого пластика, применяют при выполнении монтажных работ по устройству систем отопления, канализации, водоснабжения, газоснабжения. Данные крепежные изделия позволяют надежно зафиксировать положение труб, идущих вдоль горизонтальных и вертикальных поверхностей (потолков, стен), а также устанавливающихся на специальные стойки.
В данном видеоролике опытный мастер показывает, как сделать хомут из проволоки:
Конструкция простейшего хомута
Все без исключения трубные хомуты состоят из бандажа — обжимного материала, изготавливаемого производителями из стали, и из внутреннего уплотнителя, называемого манжетой. В качестве уплотнительного материала, обеспечивающего герметизацию поврежденного участка, обычно берут специальную рифленую резину, которая позволяет предотвратить деформацию трубы при сильном затягивании крепежных винтов. Наличие резиновой прокладки в конструкции изделия также способствует понижению вибрации и шума.
При выборе хомутов обращают внимание на такие характеристики изделия как:
- внутренний диаметр;
- ширина бандажа;
- толщина стальной полосы.
Диапазон затяжки хомута варьируется в зависимости от размера элемента крепежа. Основными показателями, определяющими область его применения, являются прочность соединения и уровень допустимой нагрузки.
Металлические хомуты для крепления и ремонта труб разного диаметра состоят из стального каркаса и уплотнителя, выполненного из гофрированной резины
Изготовление хомута из подручных материалов
Найдите полоску оцинкованной жести, толщина которой не превышает одного миллиметра, и кусок трехмиллиметровой резины. Поищите в своих запасах пару болтов (М6, М8 или М10), а также подходящие к ним гайки и шайбы. Из инструментов пригодятся:
- молоток;
- штангенциркуль;
- гаечные ключи;
- тиски или плоскогубцы;
- ножницы по металлу, которые можно заменить при наличии электролобзиком или болгаркой, снабженными соответствующими режущими элементами;
- дрель и сверла (М7, М9 или М10, М12).
Для определения диаметра трубы воспользуйтесь штангенциркулем. Если диаметр трубы большой, то проведите необходимые измерения с помощью уголка и линейки. Далее вырежьте жестяной каркас хомута в виде полосы, ширина которой должна быть 4-8 см, а длину придется высчитать. Для этого определяется длина окружности трубы путем умножения ее диаметра на 3,14 (число Пи, знакомое всем со школьного курса геометрии). К полученному результату добавляют 3-4 см, из которых впоследствии делаются «ушки» с просверленными отверстиями для крепящих болтов.
Размер отверстий в «ушках» зависит от диаметра болтов, причем если шайбы широкие, то можно добавить лишних 2-3 мм, чтобы упростить в дальнейшем монтаж хомута. Если ширина бандажа превышает 6 см, то рекомендуется просверливать отверстия не под два болта, а под три. Разметить маркером линию, по которой произвести отгибание «ушек» под прямым углом к жестяной полосе. Эту операцию можно сделать вручную, если полоса тонкая. С более толстым материалом работают с помощью тисков или плоскогубцев.
Далее жесть огибают вокруг трубы, на которую планируется надевать хомут, и стараются соединить ушки так, чтобы просверленные в них отверстия совпали. Если жесть плохо сгибается, то полоску обстукивают молотком. Вырезанную заранее резиновую прокладку, выкроенную с учетом ширины бандажа, вставляют в хомут.
Алгоритм установки хомута на трубу
Перед установкой хомута разводят в стороны ушки так, чтобы им можно было спокойно обхватить трубу. При этом резиновая прокладка должна хорошо перекрывать место дефекта трубы. Если все было вымерено правильно, то между ушками должно остаться не более трех сантиметров. Данное расстояние обязательно уменьшится в процессе стягивания болтами хомута, причем этот процесс продолжается до тех пор, пока не удастся прижать резиновый уплотнитель к трубе максимально плотно.
Хомут для устранения течи в трубе водопроводной или отопительной системы дома устанавливается на место повреждения своими руками в течение нескольких минут
Установка хомутов в большинстве случаев производится на протекающую трубу. Перекрытие подачи воды, теплоносителя или сточных вод не производится. Поэтому эффективность выполненного ремонта будет сразу же видна. Вытерев насухо трубу и бандаж, выждите минут пять и убедитесь в том, что протечка устранена. Слишком длинные болты при необходимости легко обрезаются болгаркой или ножовкой по металлу.
Правильно установленный хомут может служить несколько лет, защищая объект от затопления. Однако, прорывы в системах водоснабжения и отопления желательно заваривать или заменять дефектные участки новыми трубами.
Врезка в магистральный водопровод
При подключении водопровода частного дома к центральной системе водоснабжения используется врезной хомут для труб, позволяющий провести работы под давлением в сжатые сроки с помощью специализированного профессионального оборудования. Устанавливается хомут для врезки в трубу без давления простым слесарем с помощью фрезы и пары гаечных ключей. При этом не предполагается использование сварочного аппарата. В любом случае данные работы проводятся сотрудниками служб, обслуживающих магистральный водопровод в населенном пункте, при наличии у клиента всех разрешительных документов.

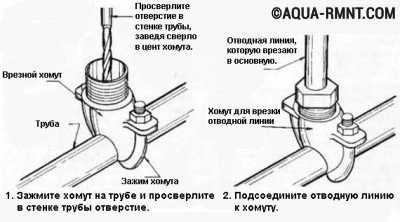

Этапы установки врезного хомута для труб в магистральный трубопровод. Хомуты для врезки в трубу упрощают проведение работ по подключению объекта к системам центрального водоснабжения
Теперь вы знаете, как сделать и поставить хомут на водопроводную трубу. При повреждении трубопровода вы сможете самостоятельно устранить проблему хотя бы на некоторое время до приезда профессиональных сантехников.
aqua-rmnt.com
Как поставить тройник на водяную трубу?
Жаль что Вы не написали какая именно труба у Вас.
1) Тройник на полипропиленовую трубу паяется инструментом под названием “утюг”, тут надо просто иметь паяльник. Под такую трубу (под тройник) никакая подмотка не нужна.
Фитинг тройник может быть весь под пайку, может быть полипропилен-полипропилен-“мама”
, “папа”
и так далее, может быть прямым, косым, с креплением (это касается всех тройников, я имею в виду из любого материала).
Тройники могут быть с переходом с диаметра на диаметр.
2) Тройник в металлопластиковой трубу
зажимается двумя ключами. Так же фом не нужен. Есть обжимное кольцо, есть гайка.
На трубу одевается гайка (“лицом” наружу)далее вставляется обжимное кольцо, затем в тройник трубы , одним ключом держим тройник, другим затягиваем гайку.
Опишу самый сложный вариант (сложен в демонтаже, ибо тройник со временем прикипел) замена тройника на железной трубе.
В начале внимательно осматриваем текущий узел, тут надо помнить что тройники живут дольше самой трубы и возможно течь где-то рядом с тройником, а сам тройник цел.
Так бывает вода стекает в район тройника и кажется что тройник потёк.
Если всё же надо поменять тройник, то сделаем это.
Тройники бывают “папа” (наружная резьба), бывают “мама” (внутренняя резьба), бывают комбинированные.
Бывают просто заварены при помощи сварки, такой тройник отрезается болгаркой, далее нарезаем новую резьбу под новый тройник (вариант работы со сваркой, я не рассматриваю).
Откручиваем тройник, трубу держим газовым ключом, нужного номера, сильно на ключ не давите, трубу не надо плющить.
Открутили тройник, если ни чего не резали, то резьба есть, но её надо прогнать, можно плашкой (плашкой лучше), если плашки нет, то новым тройником, но без усилий.
Осталось запаковать резьбу под новый тройник.
Пакля и фом наматываются на “папу”.
В начале наматываем паклю, пакля должна ложиться между витков резьбы, далее наматываем фом.
На этом всё, закручиваем новый тройник.
Тройник должен идти в натяжку, не слабо и не туго, почувствуйте резьбу.
В общем-то на этом всё, тройники могут находиться где угодно, без конкретики , осветить всё не возможно.
Главное понятен принцип.
www.remotvet.ru
