Насосная станция в своем доме – это залог комфортной жизни. Затратив немного времени на ее установку и обслуживание, вы можете отдохнуть или заняться полезными делами, ведь больше не придется таскать воду ведрами. Насос закачает воду из колодца или скважины в накопительный бак, поможет работе центрального водопровода, увеличив напор. Он сам включится в нужный момент и отключится, когда давление в системе водоснабжения достигнет нормы. Однако всякое оборудование требует правильной эксплуатации, поэтому надо точно знать как правильно запустить или обслужить насосную станцию для подачи воды в любое время года.

Особенности и алгоритм действий при запуске насосной станции

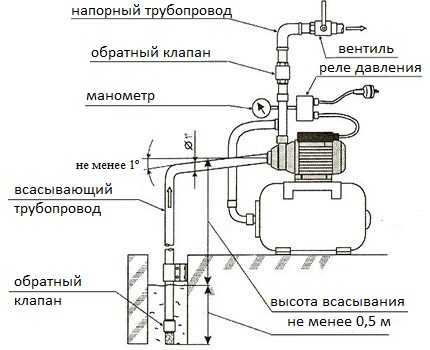

Схема подключения насосной станции

Монтаж, заземление и запуск насосной станции должны осуществляться специалистом, имеющим допуск и квалификацию для проведения данных работ. При выполнении этого условия не будет поводов для отказа в гарантийном ремонте при поломке насоса. Однако грамотный и мастеровитый мужчина может самостоятельно подключить станцию, прочитав инструкцию и соблюдая меры безопасности.

Насосная станция устанавливается в утепленном помещении и защищается от воздействия отрицательных температур или затопления. Учитывая шумность агрегата, необходимо размещать его на удалении от жилых комнат или предусмотреть звукоизолирующий кожух, который, кстати, сможет одновременно служить утеплителем. Станция должна быть жестко закреплена на бетонном основании или стальном каркасе. Необходимо электроснабжение 220 В.

Насосная станция имеет 1 класс защиты, поэтому перед включением в сеть для обеспечения электробезопасности ее необходимо заземлять (занулять).

Перед тем как запустить новую насосную станцию первый раз необходимо в гидроаккумуляторе проверить давление воздуха. Оно должно находиться в пределах 1,4-1,7 атм. для небольших емкостей до 25 л; 1,7-1,9 атм. для более крупных. Для измерений применяется автонасос с манометром, им же можно подкачать воздух через клапан при необходимости.

Чтобы правильно запустить насосную станцию первый раз, следует поэтапно проделать следующие работы:

  1. Установить станцию на твердую ровную поверхность, закрепить.
  2. Проверить гидроаккумулятор. При незаполненном баке нормативное давление составляет 1,5 атм., если больше, надо стравить воздух через ниппель, меньше – подкачать.
  3. В начальной точке всасывания установить на трубе обратный клапан с фильтр-сеткой грубой очистки, опустить в водозабор. Должен соблюдаться угол наклона всасывающей магистрали от насоса к источнику 10 и более градусов к горизонту. Для всасывания используются жесткие металлические или ПНД трубы, а также армированные шланги диаметром 25-32 мм.
  4. Всасывающую магистраль подсоединить к входному патрубку на корпусе.
  5. Подсоединить напорную магистраль через соединительный штуцер.

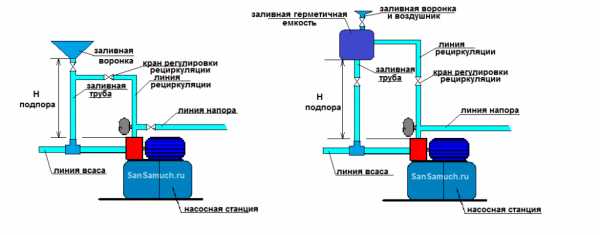

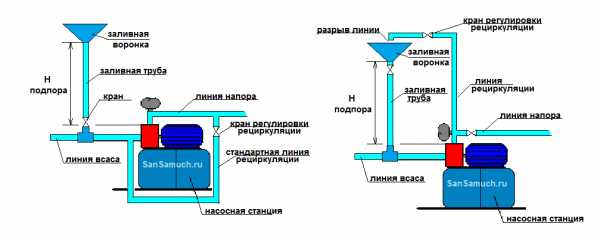

  6. Заполнить насос и всасывающую трубу водой: на корпусе открыть отверстие для залива, закрытое пробкой или вентилем; лить пока жидкость не начнет вытекать обратно; плотно закрыть.
  7. Подключить кабель питания к заземленной розетке, нажать «пуск».
  8. Открыть ближайший кран, чтобы стравить остатки воздуха из водопровода.
  9. Через 3-5 минут работы насоса из крана должна политься вода. Если этого не произошло: отключить станцию, повторно залить воду, снова запустить.

Рабочий цикл: насос нагнетает давление в 3-4 атм. и отключается, включается только после открытия кранов в доме, чтобы снова нормализовать давление в системе.

Запрещается применять насосную станцию для перекачивания агрессивных химических или горючих жидкостей.

Настройка реле давления

При успешном запуске насосной станции следует настроить автоматику.

  1. Отключите станцию от сети, слейте воду, откройте реле давления, там находятся большая и малая регулировочные пружины.
  2. Включите насос, чтобы в бак стала набираться жидкость. Когда давление повысится и насос отключится, манометр покажет верхнее давление, запишите его.
  3. Для понижения давления в системе, откройте дальний кран или тот, который расположен на самом верхнем этаже. Спустя некоторое время реле подключит насос – на манометре отразится нижнее давление, запишите.

Сравните показания с эталоном. Нормативное давление отключения – 3 атмосферы или 2,8 бар, включения – 1,5 атм. или 1,4 бар, интервал между границами должен быть 1,5 атм. (1,4 бар).

Если показатели насосной станции не отличаются от нормы, ничего не изменяйте.

Если разница давлений меньше нормы, для увеличения следует при выключенном насосе слегка подтянуть гайку на малой пружине, для уменьшения разницы – ослабить.

Слишком высокое давление в баке станет причиной частых включений/отключений. Заниженное давление заставит насос работать без остановки. Любой вариант станет причиной быстрого износа оборудования

Во время проверки можно отрегулировать и напор. Слабый напор в системе приводит к тому, что вода из крана вытекает без энтузиазма – это некомфортно для пользователей. Чтобы его усилить, следует при отключенной станции немного затянуть гайку на большой пружине реле, для уменьшения напора – ослабить.

Не стоит сразу самостоятельно изменять заводские настройки гидроаккумулятора в большую или меньшую сторону. Новый агрегат должен поработать несколько дней, чтобы выявились все имеющиеся недостатки.

Чтобы подача воды не прекращалась в любое время года, водовод и насосную станцию следует защищать от отрицательных температур, так как замерзание воды в системе может полностью вывести оборудование из строя. Подобная поломка не подлежит гарантийному ремонту. Поэтому трубы холодного водопровода прокладываются в траншеях на глубине ниже точки промерзания почвы на 0,5 м или оснащаются электрокабелем для подогрева. Сама насосная станция устанавливается в отапливаемых помещениях, утепленных подвалах или сараях, а также кессонах или камерах, расположенных ниже уровня земли на 2 м.

При использовании системы водоснабжения сезонно, только в теплое время года, необходимо до наступления заморозков полностью слить воду из насосной станции и водопровода

После длительной консервации водопровода, если дом пустует, с окончанием дачного сезона происходит завоздушивание системы. Перед тем как вновь запустить насосную станцию после простоя или холодной зимы, следует провести подготовительные работы, направленные на очистку оборудования и вытеснение воздуха.

  1. Очистить фильтр-сетку обратного клапана, расположенную на горизонтальном участке всасывающей трубы в водозаборе. За время простоя водопровода она могла забиться мусором или заилиться.
  2. Проверить работоспособность всасывающей магистрали. Для этого нужно пролить через нее воду от точки входа в насосную станцию до точки выхода в водозабор. Не забудьте снять обратный клапан с фильтром. Если есть проблема: образовалась ледяная пробка, труба сплющилась, появились трещины или произошла разгерметизация стыков, – надо все устранить до момента подключения, иначе насос не сможет поднимать воду из скважины или колодца.
  3. Заполнить насос и всасывающий шланг через заливное отверстие или вентиль. Закончить заливать следует только после того, как вода польется через край и установится в горловине на постоянном уровне. Закрыть отверстие.
  4. Проверить давление воздуха в гидроаккумуляторе. При необходимости, повысить его до нормативного подкачав через клапан.

После проведения всех процедур можно спокойно запускать насосную станцию.

Распространенные ошибки при запуске станции и как их избежать

Для насосной станции следует оборудовать отдельное помещение

При запуске насосной станции проблемы могут возникнуть по разным причинам. Самые распространенные из них – неполадки в работе двигателя или насоса, например:

  • Двигатель не запускается. Проверьте включен ли он в розетку. Проверьте предохранители, замените при надобности. Если не крутится крыльчатка вентилятора, отключите двигатель от сети и проверните ее отверткой.
  • Двигатель работает, но вода не качается. Возможно, не заполнили насос водой при запуске. Надо отключить двигатель и залить воду.
  • Агрегат работает не отключаясь. Возможно, на реле выставлено более высокое верхнее давление. Необходимо отрегулировать.
  • Насос включается и отключается чаще 20 раз в час. Вероятная причина: в гидроаккумуляторе понижено давление, например, из-за повреждения мембраны. Надо заменить деталь и подкачать давление до нормы.

Иногда неполадки проще предупредить, чем устранить. Если осенью не провести консервацию станции и зимой хранить ее в неотапливаемом помещении, остатки неслитой воды при замерзании могут повредить важные детали механизма или водовода, весной придется покупать новую станцию или проводить дорогостоящий ремонт. Поэтому соблюдение правил эксплуатации позволит продлить срок жизни оборудования, существенно сократит расходы.

strojdvor.ru

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

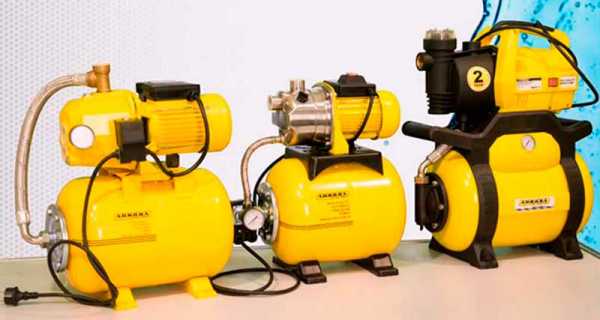

Особенности устройства насосной станции

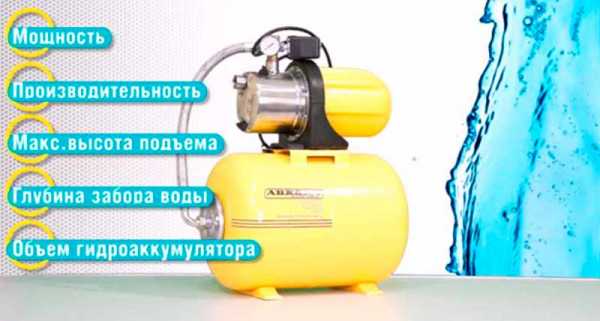

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

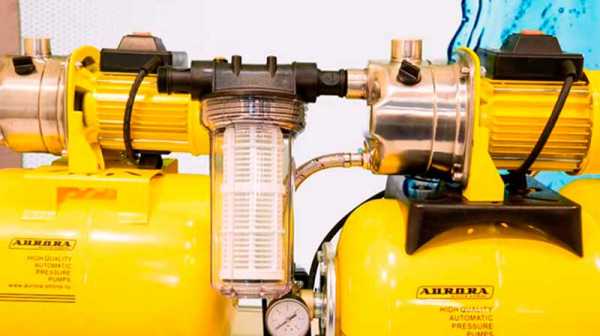

  • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
  • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
  • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
  • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

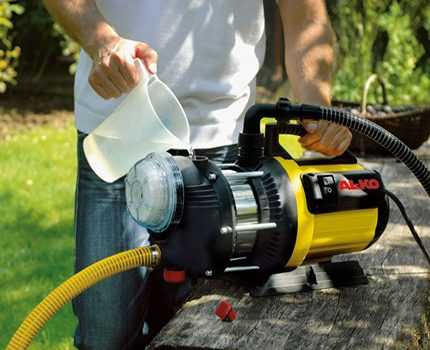

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

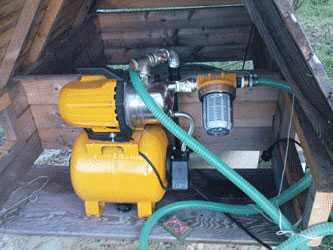

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

  • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
  • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
  • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
  • Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

  • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
  • Перегорел предохранитель. В таком случае нужно заменить элемент.
  • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
  • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

  • Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
  • Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
  • В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

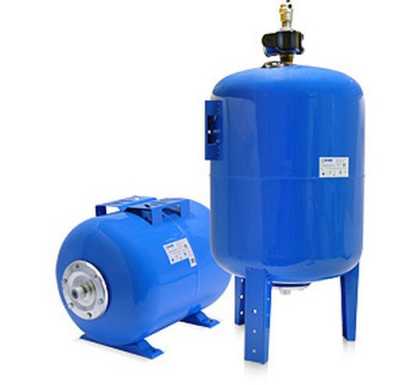

Роль гидроаккумулятора в работе системы

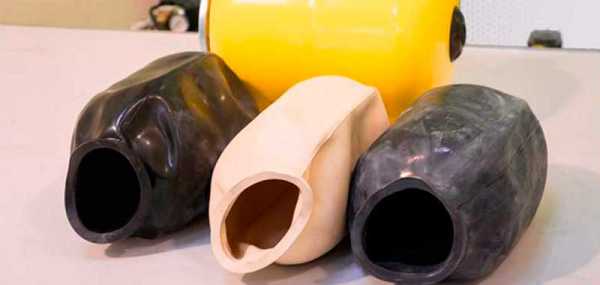

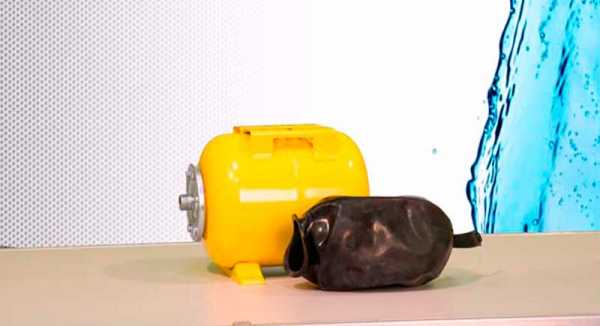

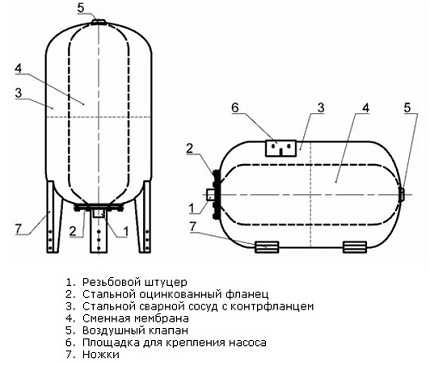

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

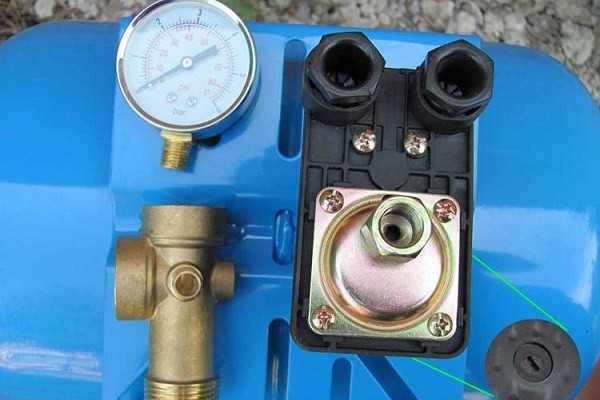

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 - 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

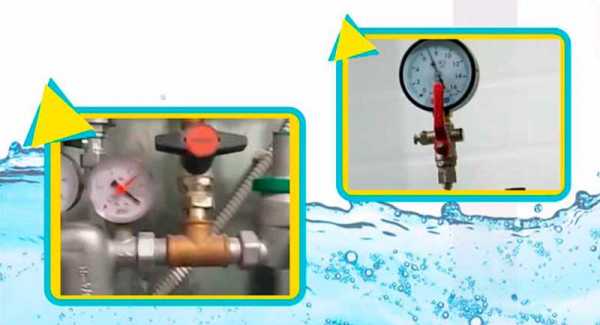

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

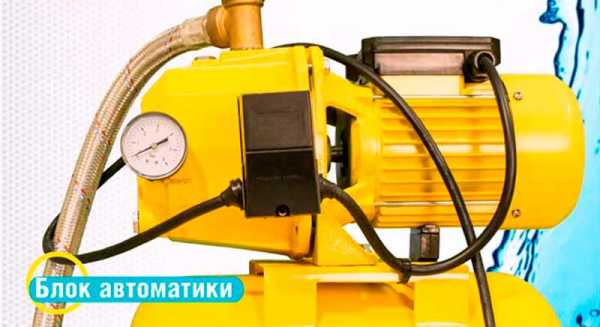

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

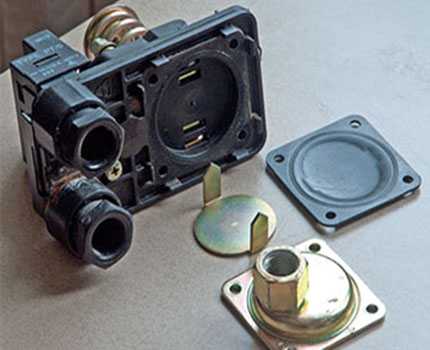

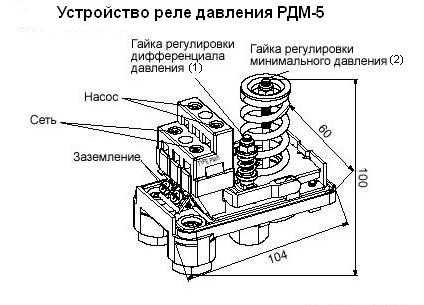

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

  1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
  2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
  3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

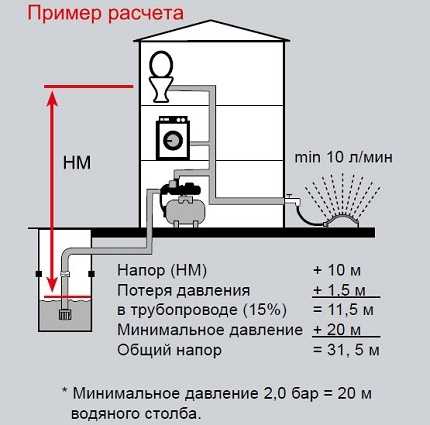

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

  • Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
  • Разницы, между высотой самой верхней точки отбора воды и насосом;
  • Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

  1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
  2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
  3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

sovet-ingenera.com

Почему не отключается насосная станция после набора давления

Почему не отключается насосная станция

Почему не отключается насосная станция

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. Например, у многих домовладельцев возникают вопросы: почему не отключается насосная станция.

Почему не отключается насосная станция

Устройство комплекса насосного оборудования

Содержание статьи

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

  • собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
  • аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
  • управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

  • пружина большого размера предназначается за установку нижнего порога давления в системе;
  • пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

  • отключите станцию насосного оборудования от электрической сети;
  • слейте из бака аккумулятора давления всю воду;
  • подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
  • создайте в емкости гидроаккумулятора рабочее давление;
  • демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды.  В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

Причиной неисправности может стать утечка воды

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Блок реле насосных станций

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Аккумуляторы давления с клапанным устройством

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной  станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Видео – Почему не отключается насосная станция

Почему не отключается насосная станция

Устройство комплекта насосного оборудования

Причиной неисправности может стать утечка воды

Почему не отключается насосная станция

Блок реле насосных станций

Блок регулировки станции насосного оборудования

Блок автоматики насосной станции со снятой крышкой

Аккумуляторы давления с клапанным устройством

kanalizaciyaseptik.ru

Как выбрать насосную станцию для дачи или загородного дома

Любой владелец загородного дома рано или поздно сталкивается с проблемой доступа к воде. Как только Вы задумаете организовать водоснабжение в своём коттедже или на даче и сделать его таким же удобным как в городской квартире, - вам тут же понадобится насосная станция. Решение почти всех «водяных» проблем – предлагает группа компаний «Аврора».


Насосные станции - предназначены для обеспечения водой загородных домов из любого источника: скважины, колодца или центрального водопровода. В зависимости от мощности – аппараты, автоматически включаясь и выключаясь, могут обеспечивать водой сразу несколько потребителей, без потери напора в системе. Если говорить просто, то главная задача насосной станции – поддерживать заданный уровень давления в системе водоснабжения.


Как только в доме открывается кран, - давление в системе начинает падать. При достижении порогового значения - автоматика включает закачку воды. Когда кран закрывается, и давление в системе достигает верхнего заданного порога – забор воды прекращается. В итоге дачник может пользоваться водой как для бытовых нужд так и для полива, просто открывая и закрывая краны.

Станция состоит из 3х основных частей:
Блока автоматики, насоса и гидроаккумулятора, то есть бака.


Блок автоматики предназначен для отслеживания давления во внутренней системе водоснабжения дома. Автоматика включает и отключает забор воды насосом.


Гидроаккумулятор, в данной системе, предназначен для предотвращения гидроудара и создания оперативного запаса воды. Бак станции позволяет реже включать и выключать насос. Гидроакккумулятор, представляет собой полый цилиндр внутри которого расположена резиновая груша, которая в процессе работы станции заполняется водой.


Многие люди не понимают, как работает насосная станция, и пытаясь сэкономить бюджет, используют для создания автономного водопровода обычный садовый насос и блок автоматики, который по их мнению будет поддерживать давление в системе. Однако они не знают о самой главной особенности автоматической насосной станции – способности предотвращать гидроудар. Гидравлический удар в трубопроводе – это резкий скачок давления воды в трубах, который вызван изменением скорости движения потока. Если говорить проще – данное явление возникает при открытии крана в виде резкого и сильного напора воды.


Главная опасность гидроударов заключается в снижении срока службы труб и запорной арматуры. Частые скачки давления могут вывести из строя смесители, и прочие сантехнические устройства.

В случае с насосной станцией перепады давления компенсируются резиновой грушей, которая находится в гидроаккумуляторе – при открытии крана груша расширяется и принимает на себя колебания давления. В случае использования садового насоса с автоматикой, - такой компенсации не происходит. Так же с помощью насосной станции покупатель сможет добиться плавной регулировки напора воды в кране.


Мембраны для гидроаккумуляторов AURORA – изготовлены из трёх типов резины. Все они подходят для работы с питьевой водой. Бутиловая мембрана (Butyl) наиболее долговечна и может работать с горячей водой. Маркировка EPDM – сообщает покупателю о том, что мембрана изготовлена из этилен-пропиленовой резины, она имеет чуть меньший срок службы в сравнении с бутиловой. Мембрану из бутадиен-нитрильного каучука, или NBR – можно считать наиболее универсальным материалом, который может работать как с пищевыми продуктами, и питьевой водой, так и маслами, топливом и пр.


При выборе насосной станции покупателю следует обратить внимание на следующие важные моменты:

Мощность насоса станции (600-1500Вт) от этого параметра, зависит насколько производительной будет станция, и на какую высоту она сможет поднять воду.


Производительность (2600 (1100-25 jet) – 5400 (1550 inox-4h)   л/ч) – объём воды, который станция сможет перекачать в единицу времени. От данного параметра зависит число потребителей, которые можно будет подключить к станции. Очень приблизительно можно сказать что на каждую точку водоразбора в доме, понадобится заложить расход в 15 литров/мин – для получения примерной картины потребления воды значения нужно будет сложить.


Макс. высота подъёма воды.
Этого значения должно хватать для обеспечения потребителей, которые находятся, например, на втором или третьем этаже дома. При расчётах следует учитывать не только высоту подъёма воды по вертикали, но и удалённость потребителей от станции. Соотношение вертикального и горизонтального напора составляет 1:10. Т.е. если скважина(колодец) находится в 100 метрах от дома, а перепад высот составляет 10 метров, то производительность, к примеру, AGP 1500-50 INOX-4P составит не 5400л/ч, а 4500.


Глубина забора воды. Если вода находится в метре от поверхности земли, то вам подойдёт любая станция, если же вода залегает на глубине более 8 м, значит вам понадобится станция AGP 1100-25 JET с внешней эжекторной системой. Данный аппарат использует энергию уже поднятой на поверхность воды за счёт направления её части в эжектор который находится в скважине. В итоге на поверхность удаётся поднять больший объём жидкости.


Объём гидроаккумулятора –
важен для создания оперативного запаса воды. В случае отключения электричества в загородном доме, владелец станции сможет использовать около половины воды от номинального объёма гидробака. Т.е. если у Вас бак на 50 литров, запас воды на «пожарный» случай составит около 25л. Ещё один момент, касательно гидроаккумулятора станции: давление воздуха в нём должно составлять 1.8-2 АТМ. Проверяется данный параметр обычным автомобильным манометром, в случае если давление ниже нормы – воздух в бак нужно подкачать с помощью насоса.


Среди дополнительных особенностей следует обратить внимание на материал из которого изготовлен корпус насоса. Чаще всего для производства используется чугун, нержавеющая сталь, пластик. Как вы понимаете нержавейка в силу своих гигиенических и прочностных особенностей предпочтительнее.


При покупке станции, её владельцу следует подумать о приобретении нескольких важных аксессуаров, которые значительно облегчат эксплуатацию устройства и продлят срок её службы. Это обратный клапан, соединительные фитинги, фильтры и блок защиты от «сухого» хода.

Защита представляет собой датчик, который монтируется на саму станцию и подключается к электросети. Данный узел позволяет избежать сухого хода, а значит и


выхода станции из строя. Насосы не должны работать без жидкости - вода не только охлаждает механизмы, но и выступает в качестве смазки.

Фильтры AURORA устанавливается на входе и значительно продлевает срок службы станции. Особенно важна установка систем очистки при работе с водой из колодца или скважины.


В модельном ряду Аврора есть станции которые уже оснащены фильтром встроенными в насосную часть – это AGP 1300-20 ABSOLUTE и AGP 800-25 ADVANCE: приобретение дополнительного фильтра для данных аппаратов – не обязательно. Так же стоит отметить, что данные модели - имеют расширенную 2х-летнюю гарантию.

Обратный клапан для всасывающего шланга – ещё одна необходимая деталь. Без него работа аппарата будет невозможна – жидкость из системы будет просто стекать в скважину и организовать забор воды будет невозможно.


При выборе насосной станции, покупателю следует обратить внимание не только на технические характеристики самого аппарата, вроде производительности и высоты подъёма, но так же изучить вопрос производительности самой скважины: выяснить высоту уровня зеркала воды, дебет скважины, а так же рассчитать напор в системе. Суммарное водопотребление дома рассчитывают складывая расход всех сантехнических приборов. Мощность станции должна обеспечивать такое количество воды, чтобы при одновременном открытии всех кранов падения давления не ощущалось.

И напоследок несколько слов о работе и хранении насосных станций в зимнее время. Как показывает практика, наибольшее число обращений в сервисный центр компании по поводу ремонта насосных станций приходится на весну. Незадачливые дачники оставляют станции в неотапливаемых помещениях и даже не утруждают себя сливом воды из системы.


В результате в начале нового сезона владелец станции получает разорванную льдом мембрану гидробака, повреждённые замёрзшей водой сальники и выдавленные подшипники. Из-за нарушения герметичности насосного отдела не редки случаи короткого замыкания обмоток электродвигателя. Что бы избежать подобных неприятностей, рекомендуем утеплять место установки станции, а в случае сезонного использования – демонтировать станцию на зиму и слить из неё воду.

Выбрать насосную станцию вы можете на нашем сайте


Смотрите данную статью в видео-ролике:


evrotek.spb.ru

Решения проблемы запуска насоса и насосной станции.

И снова здравствуйте, уважаемые читатели «Сан Самыча». Продолжим разговор о способах запустить насос или насосную станцию в первый раз или после ремонта элементов системы водоснабжения дома.
Рад сообщить, что начатый мною рассказ уже помог читателю Михаилу справиться со своей проблемой и восстановить водоснабжение своего дома после неожиданного выхода из строя обратного клапана.
Ну, что ж, продолжим…



Заливная воронка на напоре.

  Еще одним решением, просто напрашивающимся, исходя из нашего разговора, является размещение заливной воронки, присоединенной через тройник, непосредственно к напорной линии насоса. Тем самым мы повышаем первоначальный подпор на всасе за счет высоты напорной трубы. И чем выше по напору будет размещена заливная воронка, тем гарантированней будет результат, подхват насоса при первом же включении.
Кроме того, у этого решения есть еще ряд преимуществ. Наконец-то мы решаем проблему образовавшегося из-за кавитации воздуха в насосе, и можем в ходе пуска удалить воздух, как-то попавший в рабочую зону насоса. Мы можем контролировать и регулировать давление в напорной линии, при необходимости замещая удаленный воздух водой, не выключая насоса. И эта вода абсолютно точно попадет непосредственно в рабочую зону насоса, увеличивая давление в ней и уменьшая «вредное» влияние оставшегося там воздуха.
И особенно удобно такое решение при регулировке давления в системе автономного водоснабжения, если напорные краны расположены далеко от насоса. Ведь в этом случае кран на заливной трубе также является напорным и может быть использован, так сказать, по другому назначению.
К недостаткам заливной трубы на напоре можно отнести невозможность как-то автоматизировать процесс поддержания давления на всасе насоса и, абсолютно точно, «рваный» режим работы насоса при его запуске. Заливная труба будет плеваться то водой, то воздухом, наводя грязь и мокроту в помещении, где расположена насосная станция. И здесь не помогает ни увеличение высоты воронки (если сделать её из большой пластиковой бутыли), ни её герметизация. Потому что неизвестно, когда насос выплюнет воздух, а когда, создав давление на напоре, воду под давлением.

Использование «волшебства» рециркуляции.

Стандартная линия рециркуляции и с разрывом.

Конечно же, никакого «волшебства» в этом нет, сплошная физика. Но эффективность любой из уже описанных схем повышается в разы при грамотном использовании рециркуляции, и это похоже на волшебство. И даже обычная схема рециркуляции без каких-либо дополнений дает неплохой результат, хотя и не столь эффективна.

Рециркуляция с выпусом через воронку и с герметичной емкостью

Естественно, эта эффективность имеет цену: часть мощности насоса идет на поддержание давления рециркуляции. Но, учитывая, что нам это нужно только для запуска системы, а потом мы можем просто перекрыть эту линию, мне кажется, это оправдано.

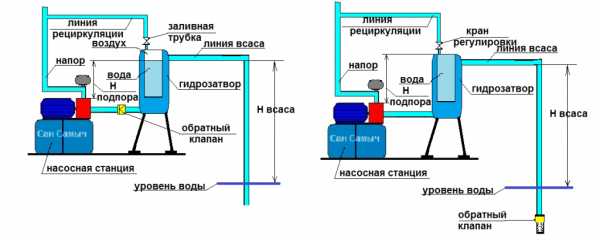

Рециркуляция с гидрозатвором на всасе насоса.

Комбинируя схемы заполнения насоса со схемой рециркуляции, мы можем увеличить глубину всасывания насоса, и она будет уже не 7-8 метров, как обычно, а 10-11 метров. Мы можем отрегулировать расход насоса таким образом, что у нас будут точно совпадать расход насоса с нашим потреблением, создав, практически, идеальные условия для работы насоса, и навсегда забыв о последствиях «сухого» хода при значительном превышении расхода насоса над потреблением (был такой вопрос в комментариях). Наконец, мы можем отрегулировать давление в системе на необходимый нам уровень, если Вас не устраивает по каким-то причинам слишком высокое давление, создаваемое насосом.
При реальном воплощении предложенных мною схем нужно не забывать про воздух, который может гулять по системе в первое после пуска время. И предусматривать возможности как-то бороться с ним (ловушки, воздушники, разрыв линии) или минимизировать его поступление в линию рециркуляции, подключаясь к напорному трубопроводу снизу трубы, где вероятность появления воздуха ниже всего.
Не хотелось бы комментировать работу каждой из этих схем, это слишком долго и многословно. У каждой из них есть свои достоинства и недостатки. Если Вам что-то непонятно, уважаемые читатели, спрашивайте в комментариях, я обязательно отвечу.

Схемы, предложенные читателями.

Особенность этих схем в том, что я, например, вряд ли смог догадаться сделать именно так. Конечно, эффективность и удобство использования этих схем – вопрос спорный, но это работает! И сделано это с минимальными затратами сил и средств, и с использованием подручных материалов.

Грелка в качестве емкости.

В первой схеме использована обычная двухлитровая грелка в качестве заливной емкости. Перед пуском насоса заливают водой всасывающую линию и насос, заполняют грелку, подключают её через штуцер и кран к линии всаса. Дальше порядок пуска такой.
Включаем насосную станцию на закрытую напорную линию. После срыва насоса, открываем кран между всасом и грелкой и давим на грелку, создавая избыточное давление во всасывающей линии. За счет этого давления, возможно, не с первого раза (все-таки объем грелки небольшой), насос подхватывает намного быстрее, чем обычно.





Использование гидроаккумулятора в качестве пусковой емкости.

Во второй схеме все еще проще. Человек просто поставил дополнительный кран на входе воды в штатный гидроаккумулятор (ГА). Соответственно, перед планируемым ремонтом и отключением насосной станции от сети, он просто перекрывает этот кран, сохраняя в ГА некоторое количество воды под давлением.
Теперь, перед пуском насоса, нужно всего лишь заполнить насос и линию всаса водой, закрыть кран на напоре и открыть кран на ГА. Всё, система встала под давление, конечно, не такое, как при обычной работе системы водоснабжения, и тем не менее, это намного облегчает пуск насосной станции после ремонта. Вот только, что делать, если в ремонте нуждается сам гидроаккумулятор?! Правда, это тоже не проблема. Система сможет поработать и без него.
Подводя итоги нашей, надеюсь, плодотворной беседе, хотелось бы написать несколько слов о порядке пуска насоса. Все схемы разные, и конкретная процедура пуска насосной станции сильно зависит от конкретной схемы. Но есть и общие принципы, уже упомянутые мною в теоретической части моего рассказа.
А именно, перед пуском насоса нужно обязательно заполнить линию всаса и, по возможности, линию напора наиболее полно, настолько, насколько позволяет Ваша система. Этим Вы создадите первоначальный подпор на всасе и уменьшите вероятность срыва насоса. При пуске насоса необходимо поддерживать максимально возможное давление на всасе с помощью заливных труб (воронок, емкостей) или рециркуляции, одновременно стравливая воздух из подводящих и напорных трубопроводов до тех пор, пока насос не начнет самостоятельно, устойчиво и уверенно, набирать давление в системе водоснабжения.
Все просто, а сколько слов. Долгих лет жизни Вам и Вашим насосам, уважаемые читатели «Сан Самыча». До новых встреч.

sansamuch.ru

Ремонт насосной станции своими руками

Применение различных насосов для организации водоснабжения загородных домов в последние годы становится все более востребованным. Однако, наряду с удобством, такое оборудование приносит массу хлопот. Большие сложности, особенно у новичков, вызывает его настройка. Кроме того, в процессе работы нередко возникают сбои и поломки, поэтому необходимо иметь хотя бы малейшее представление об устройстве насосов и способах устранения основных неисправностей.

В данной статье рассмотрим, как по тем или иным признакам выявить проблему и выполнить ремонт насосной станции своими руками.

Устройство и принцип работы домашней насосной станции

Для того, чтобы определить причину поломки и самостоятельно выполнить ремонт устройства, важно достаточно четко понимать, как работает и из чего состоит насосная станция.

Основные компоненты конструкции представлены на рисунке.

Принцип работы водяных станций одинаков независимо от модели и производителя. Отличия заключаются только в конструктивных особенностях некоторых элементов.

Применяемый в бытовых станциях гидроаккумулятор (мембранный бак, гидрофор) в комбинации с автоматикой включения-выключения играет роль буфера, а также блока управления насосом. В момент включения гидробак берет избыточную нагрузку на себя. При достижении определенного уровня давления по мере наполнения мембраны насос отключается. Постепенно при расходе воды давление в системе начинает понижаться, что фиксируется включающей насос автоматикой.

Как правило, у насосных станций регулируется диапазон давления, в котором насос включается и отключается. Минимальный диапазон может отрицательно сказаться на работе насоса, потому что он будет включаться слишком часто.

Основные причины неисправностей насосной станции

Неполадки в работе станций могут быть самые разные:

  1. Двигатель работает, но воды нет.
  2. Станция часто включается, давление воды скачет.
  3. Насос качает исправно, но подача воды идет с перебоями.
  4. Насосная станция не выключается.
  5. Насос вообще не включается.
  6. Мотор гудит но не вращается.

В ряде случаев устранить проблему можно своими силами без привлечения специалистов.

Настройка и ремонт насосных станций

Что делать, если по истечении гарантийного срока службы станция перестала работать? Как найти причину поломки и самому ее устранить? Приведем основные рекомендации, по которым легко можно выполнить ремонт бытовых станций производства Джилекс, Марина, Вихрь, Гардена (GARDENA), Беламос (BELAMOS), ELITECH, Калибр, Карчер (KARCHER), Хаммер (HAMMER), DENZEL, АЛКО (AL-KO), Хозяин, Зубр, METABO и ряда других изготовителей.

Станция работает (вращается насос), но воду не качает

В первую очередь нужно проверить, не нарушена ли герметичность подходящих трубопроводов и держит ли обратный клапан, находящийся в воде в колодце или скважине. Необходимо тщательно проверить все стыки и обратный клапан (возможно, попали посторонние частицы, песок, заклинило, вышла из строя пружина и т.п.).

Проверьте также, чтобы в трубопроводе между насосом и колодцем была вода. Сам насос тоже должен быть наполнен водой. Если ее нет, то необходимо заполнить его через заливочное отверстие.

Возможно, что в колодце или скважине банально закончилась вода. В таком случае, можно попробовать глубже опустить всасывающий шланг или трубопровод. Не забывайте, что расстояние от насоса до уровня воды в колодце (скважине) не должно превышать максимально допустимого для данного насоса значения.

Есть также вероятность большой выработки между корпусом насоса и крыльчаткой, причиной чего может являться большое содержание абразивных веществ в воде (например, песка). В этом случае насос работает сам на себя. Тут стоит заменить крыльчатку и корпус, либо, если их нет в продаже, целиком насос (но не полностью насосную станцию).

Может быть еще одна причина — низкое напряжение в сети. При этом все будет работать, а воды не дождетесь, потому что электродвигатель не набирает обороты.

Насос очень часто включается и качает рывками

В данном случае нужно обратить внимание на показания манометра, расположенного на блоке автоматики. Если стрелка прибора поднимается до давления, на которое насосная станция была настроена (насос при этом отключится), а потом до момента включения резко падает, возможно несколько причин.

Причина 1. Порвалась находящаяся в баке мембрана (диафрагма, груша).

Это можно проверить через ниппель, расположенный с задней стороны бака. Если при нажатии из него вместо воздуха течет вода, необходимо менять мембрану (см. фото 1, 2, 3, 4). Подробная инструкция по замены груши гидроаккумулятора на примере насосной станции Джилекс Джамбо — здесь.

Фото 1 Резиновый «мешок» выполняющий роль мембраны в насосной станции. Фото 2 Разборка насосной станции Фото 3 Достаем рваную мембрану из гидробака насосной станции Фото 4 Ставим новую резиновую мембрану Фото 5 После сборки доводим ресивер до необходимого давления

Причина 2. В гидробаке нет давления воздуха.

Если воды нет, то манометром нужно замерить давление и при его недостатке довести до нормы насосом (см. фото 5). Производитель качает 1,5 — 1,8 атмосферы. Иногда в корпусе бака появляются трещины от коррозии, и воздух быстро выходит. Ремонт насосной станции в данном случае заключается в определении данной утечки и заделывании ее, например, с помощью «холодной сварки».

Причина 3. Реле давление, управляющее включением насоса, не работает.

Насос работает, но вода идет с перебоями

Где-то подсасывается воздух. Нужно проверить уровень воды в скважине, всасывающий трубопровод от насоса до скважины и места соединений.

Насос исправно качает воду, но не отключается

Нужно отрегулировать реле давления (см. фото 6). Для его регулировки в старом реле РДМ-5 служат две пружины. Большой пружиной осуществляется регулировка верхнего и нижнего пределов включения и выключения насоса. Маленькой пружинкой регулируется разница давления между нижним и верхним пределом. После длительной эксплуатации насоса происходит выработка его движущихся частей, и насос не может уже создать того давления, которое изначально было установлено на заводе-изготовителе. Поэтому при помощи большой пружины стоит его уменьшить, повернув по стрелке в (–). Но особо такими регулировками не увлекайтесь.

Фото 6 Устройство реле давления РДМ-5

Реле давления РДМ-5 — прибор прошлого века, весьма неудобен в регулировке. На сегодняшний день в России появилось стрелочное реле давления. Выставил регулировочными винтами маркеры нижнего и верхнего давлений и ВСЕ. Реле имеет вилку и розетку. НИКАКИХ винтовых клеммных соединений. Стоимость оного реле СОПОСТАВИМА со стоимостью РДМ-5. В Китае можно купить цифровое реле. Где купить не пишу, поскольку реклама здесь неуместна. Кому надо найдут.


При плохом качестве воды иногда образуются соли жесткости, которые забивают входное отверстие реле давления, при этом реле перестает реагировать, и нужно его почистить.

Более подробно о настройке реле давления насосной станции вы можете узнать из следующей статьи — «Ремонт и настройка реле давления насосной станции», а также посмотрев видео ниже.

Не включается насос — что делать?

Проверьте тестером наличие электропитания, осмотрите контакты реле давления. Если они подгорели, прочистите их.

Проверьте двигатель, прозвоните обмотки на целостность. Если сгорел электродвигатель, что Вы поймете сразу по характерному запаху горелой изоляции, то лучше не экспериментировать и доверить ремонт насосной станции специалистам.

Насос гудит и не крутится — как быть?

Часто бывает, что насосная станция пролежала где-то в сарае всю зиму, а весной ее вытащили и пытаются включить. Насос начинает гудеть. По той простой причине, что он долгое время оставался без движения и без воды, крыльчатка насоса «приклеилась» к корпусу. Нужно  вручную с задней стороны покрутить за крыльчатку двигателя , а затем включать в сеть.

Есть вероятность того, что вышел из строя конденсатор, находящийся в клейменой коробке электродвигателя. Насосы комплектуются трехфазными движками и для включения в сеть 220 В используют конденсатор.

Другая возможная причина – недостаточное напряжение электросети.

В данном материале мы рассмотрели наиболее распространенные неполадки, при которых ремонт насосной станции вы сможете выполнить  своими руками, не прибегая к помощи специалистов.

Рекомендуем также посмотреть видео устранения некоторых неисправностей.

muzhik-v-dome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
