Как правильно установить буржуйку в гараже. Статьи компании «ЭКО ТЕПЛИЦА»



Комфортная температура воздуха должна поддерживаться не только в жилых помещениях, но и в подсобных конструкциях. Опытные автомобилисты прекрасно знают, что низкая температура отрицательно влияет на работу автомобиля.

Если автомобиль длительное время находится в помещении с низкой температурой, его нужно будет прогревать. На это затрачивается большое количество топлива. Каждый автомобилист рано или поздно задумывается о необходимости оборудования отопительной системы в гараже. Отопительный прибор должен обладать эффективностью, экономичностью, длительным сроком эксплуатации. Все вышеперечисленные преимущества есть у буржуйки.

Ее можно изготовить самостоятельно, или приобрести в специализированном магазине. Печь имеет универсальную конструкцию, которая позволяет ей использовать любое твердое топливо.



Преимущества и недостатки установки буржуйки

При помощи буржуйки за короткий промежуток времени в гараже можно обеспечить комфортный температурный режим.

Коэффициент полезного действия печи составляет не менее 70%. При сгорании дров и угля образуется большое количество тепловой энергии. Как показывает опыт, для получения комфортной температуры, необходимо в течение 15 минут протопить печь. Буржуйку легко можно установить своими руками. Для этого нет необходимости иметь специализированное образование или особые практические навыки. Важным преимуществом такого отопительного прибора является отсутствие необходимости получения разрешения на установку. Например, для установки газового обогревателя, сначала необходимо обойти множество организаций для получения разрешения.

Несмотря на огромное количество преимуществ, буржуйки, которые используются для отопления гаража, также имеют и недостатки. Чаще всего, отопительный прибор, сделанный своими руками, имеет не привлекательный внешний вид. Второй недостаток заключается в необходимости оборудования высокого дымохода. Дело в том, что при сгорании твердого топлива образуется большое количество угарного газа, который необходимо срочно удалить из помещения.

Угарный газ оказывает токсическое влияние на здоровье человека, вызывая отравления различной тяжести. Дымоход должен быть расположен на высоте не менее 5 метров. Его следует систематически чистить, поскольку скопившаяся смола и сажа снижает эффективность работы буржуйки.





Монтаж отопительного прибора

Как было сказано выше, буржуйку в гараже можно установить самостоятельно, или при помощи специалистов. Компании, которые занимаются изготовлением и продажей отопительных приборов, также предоставляют услугу по их установке.

Для начала необходимо правильно выбрать место под печь. Ни в коем случае не стоит ее устанавливать на земляной пол. Такая конструкция имеет большой вес, поэтому почва будет проседать. Следует подготовить качественный фундамент. Чаще всего для его изготовления используют бетон и кирпичи. Если вы не хотите строить фундамент, на пол следует положить металлический лист, имеющий толщину не менее 2 мм. Это основное требование системы безопасности.

Буржуйка должна быть расположена на расстоянии около 50 см от стен гаража. Рядом не должны быть расположены ёмкости с топливом, поскольку из буржуйки может вылететь искра, которая приведет к возгоранию.

Для выведения дымохода лучше сделать специальное отверстие. Некоторые автомобилисты выводят дымоход в окно. Однако это достаточно небезопасный способ. Дымоход под воздействием тепловой энергии нагревается до высокой температуры. Длительный контакт трубы с деревянной рамой может привести к возникновению пожара.

Первая эксплуатация буржуйки должна проводиться при помощи небольшого количества сухих дров.



чертежи, варианты, пошаговая инструкция по сборке

Зимой в гараже бывает холодно. Многие автомобилисты ставят в этой зоне самодельные печи. Они быстро нагревают гараж, на них можно даже готовить еду. Чаще всего владельцы авто устанавливают буржуйку для гаража своими руками. Они стараются улучшить помещение, в котором стоит машина, сделать его максимально практичным и комфортным.

Удобная печка для малых помещений

Преимущества и недостатки буржуйки

Зимой в неотапливаемом гараже сложно проводить достаточно времени, а потому многие делают домашние печи для отопления. Конечно, можно приобрести уже готовое отопительное устройство, но соорудить его самостоятельно будет проще и экономичнее.

Агрегат годится для отопления гаража в зимний период. Она гораздо экономичнее электронагревателей, а ее монтаж не предполагает профессиональных навыков.

Автомобилисты установить буржуйку в гараже по ряду причин:

  • она хорошо прогревает помещение зимой;
  • на плите можно готовить еду или вскипятить чайник;
  • домашнее отопительное устройство с дизайнерским оформлением способно превратиться в украшение гаража.
Данный вид отопление может использовать различное топливо, например, масло

Печка-буржуйка по сравнению с альтернативными отопительными приборами имеет ряд плюсов. Для отопления допустимо задействовать различные виды топлива:

  • дрова;
  • уголь;
  • отходы строительства;
  • масло.

Ключевое преимущество буржуйки — равномерность и быстрота обогрева. Благодаря высокой производительности и мощности буржуйка применяется для обслуживания территории площадью 50 кв. м. Такое помещение прогреется в течение 15 минут. Агрегат распределяет жар равномерно, независимо от места локализации.

Печь-буржуйка — экономичный прибор. Например, отопление гаража такой печкой обойдется в 2 раза дешевле, чем электронагревателем. Дополнительным плюсом печи в гараже считается возможность готовить или подогревать пищу. Изготавливая самодельную печь, достаточно зафиксировать ее сверху на варочной поверхности из металла. Такое оборудование обойдется автомобилисту почти бесплатно, если он найдет старую бочку, металл в листах и трубу.

В этом видео вы узнаете как отопить гараж:

Буржуйка хорошо впишется во внутреннее пространство любого гаража. В качестве дополнения к функции отопления подогреватель имеет «режим варки».

В верхней области установлена варочная панель, на которой можно вскипятить чайник.

Минусами отопления гаража буржуйкой считаются:

  • потребность в обустройстве дымохода;
  • регулярная чистка дымохода;
  • необходимость непрерывной подачи топлива;
  • отсутствие возможности накапливать тепло.

Классификация печей

Чтобы обустроить буржуйку в гараж своими руками на дровах, следует ознакомиться с классификацией моделей. Наиболее востребованной модификацией гаражных печей считается буржуйка, которая работает на старом масле. Она нередко применяется в гараже, ведь такое топливо всегда найдется у автомобилиста. Эта печь не испускает неприятных запахов и токсичных испарений. Она способна обогревать за короткий срок небольшое помещение. Ее потенциал можно сравнить с электрическим обогревателем.

Практичный и безопасный вид отопления

Такой агрегат идеально подходит для владельцев авто, которые не желают тратить лишнее время на очистку зольника, вентиляционных проходов.

Во время его работы масло выгорает в полном объеме, а риск взрыва или пожара почти исключается. Устройство такого типа востребовано среди владельцев гаражей. Часто его установка осуществляется из-за того, что у автомобилистов всегда под рукой моторное масло. Для функционирования оборудования «на отработке» за 1 час расходуется 1,5 л масла.

Оригинальная печь длительного горения буржуйка:

Для обогрева дровяной печью можно приобрести простые дрова. Уровень ее эффективности довольно высок. Если дров не нашлось, можно применять древесный уголь. Устройства стандартных габаритов (70×50×35 см) на дровах единовременно вмещают 3 кг топлива максимум. Для печи на дровах роль топлива играют небольшие ненужные брусья, упавшие ветки, уголь.

Изготовление масляной модели

Модель на масле является устройством, имеющим две камеры. Первая сжигает масло, а вторая — образующиеся газы. Масло моторное и дизельное, мазут нередко применяются в качестве топлива. Запрещено сжигать бензин и ацетоновые растворители.

Печь сделана из таких составляющих: печная труба для дымохода, бак под топливо, металлический лист. Чтобы установить ее в гараже, работнику потребуется не более трех часов.

Из инструментов нужны: сварочный аппарат, болгарка, стамеска, кувалда, рулетка, фломастер или мел, перфоратор, молоток, заклепки. Работы по сварке рекомендуется осуществлять в защитной одежде и очках. Чтобы обустроить собственноручно подобную печь, следует сперва нарисовать чертеж буржуйки для гаража. На нем следует отметить детали с размерами.
Буржуйка:

Роль отделения под топливо играет металлический короб с отверстием. На нем с помощью сварки прикрепляют ножки. Верхний отсек выполняют в виде удлиненного цилиндра. С нижним отделом он соединен трубой. Для последней в коробке вырезается небольшое круглое отверстие. Все соединения должны получиться герметичными.

В трубе делают отверстия по 10 мм для входа сюда отработанного воздуха. Дымоход выполнен в верхней области конструкции под углом на уровне двух метров. Верхнюю плоскость печи можно задействовать, как кухонную плиту. Это наиболее жаркая зона в печи. Для ее розжига в камеру наливают 3 л старого масла, наливают 200 мл печного топлива, закладывают бумагу и поджигают. В случае необходимости масло доливают понемногу. Чтобы печь прослужила подольше, верхняя площадка крепится к 3-миллиметровому стальному листу.

Как сделать изделие из металла

Модификации из чугуна и стали наиболее востребованы среди автомобилистов. Печь изготавливается из металлического короба и трубы от 3 см в поперечнике. Толщина материала должна быть не менее 5 мм.

Данный вид отопления имеет ряд плюсов, например, легок для перемещения

Последовательность действий:

  1. Сделать металлическую коробку с отверстиями, проделанными из печи. К ней приварить опору.
  2. Обустроить место для выхода золы. Для этого сделать решетку с отверстиями (можно применить армирование).
  3. Смонтировать дымоход под углом 30° в боковую или верхнюю зону печи.

Металлическую печь можно покрасить термостойкой краской и подключить к системе отопления

Рекомендации по монтажу

Профессионалы советуют установить печку в углу гаража, а дымоход — довести до противоположной стороны. За счет этого достигается предельная теплопередача. Буржуйка заслужила популярность благодаря легкости сборки, небольшим габаритам и простоте перемещения.

При самостоятельной постройке добиться правильной работы печи удастся лишь эффективно выведя дым, формирующийся в процессе эксплуатации. Расположение дымохода — ступенчатое. Чем меньше по размерам прямые секции, расположенные по горизонтали, тем лучше. Под печь кладется металл в листах. Установка печки в гараже предполагает обустройство приточной вентиляции и вытяжной системы.

Как сделать печку буржуйку:

Домашняя печь станет полезным дополнением к пространству гаража. За счет возможности равномерного распространения тепла она может быть установлена в любой зоне, но эксперты советуют монтировать отопительное устройство в углу.

Печь для гаража своими руками:

как установить печь в гараж, размеры печки

Содержание:

Несложная в изготовлении печь – буржуйка зарекомендовала себя как эффективный отопительный агрегат, который широко используют для обогрева дачных построек, гаражей, возводимых строений разного назначения и других объектов недвижимости. Она является достойной альтернативой полноценной системы теплоснабжения.


Буржуйка из старого бидона своими руками

Чтобы изготовить данную печь используют разные материалы, а также подручные предметы. Работу начинают выполнять с выбора типа отопительной конструкции. Буржуйка может иметь прямоугольное или круглое сечение. Для сборки подойдет, в том числе, и бывший в эксплуатации бидон, в котором ранее находилась вода, молоко или другие жидкости.

Изготовление буржуйки не требует дорогостоящих материалов и сложных инструментов. Все, что нужно для работы, домашний умелец может отыскать у себя в гараже или сарае, или купить в специализированном магазине.

Прежде, как сделать буржуйку, следует подготовить:

  • бидон;
  • молоток;
  • напильник;
  • зубило;
  • металлический пруток диаметром 0,6 миллиметра;
  • трубу для отвода дыма.

Чтобы собрать некоторые модели такой печки используют сварочный аппарат, но при желании сделать это можно без сварки. Преимущество применения данного оборудования в том, что конструкция получится более надежной и жесткой.


Рекомендаций относительно параметров агрегата не существует, поскольку размеры печки в гараж, изготавливаемой самостоятельно, определяют в индивидуальном порядке. При подборе дополнительных элементов для печи нужно ориентироваться на габариты бидона.

Прежде всего, подготавливают поддувало. Берут бидон и делают в нем отверстие, расположив его немного ниже уровня горловины. Оно должно иметь форму правильного прямоугольника. Далее края полученного разъема тщательно шлифуют при помощи напильника.

Еще одно отверстие создают в днище емкости. Его диаметр должен быть таким, чтобы в дальнейшем труба для выведения продуктов сгорания могла входить в него со значительными усилиями.

Определиться с подходящим размером несложно. Для этого в месте обустройства дымохода подготавливают разметку. Отверстие намечают такого размера, чтобы оно на 15 –20 миллиметров было меньше диаметра трубы. Потом обычным молотком и зубилом выбивают дыру требуемого параметра. Остается только выровнять ее при помощи напильника.

Далее нужно попробовать поместить дымоотводящую трубу в подготовленное отверстие. Если это сделать невозможно, тогда следует продолжить работать напильником. Но тут главное не переусердствовать, поскольку труба должна проходить в разъем с приложением больших усилий.


Затем берут металлический прут, имеющий диаметр 0,6 миллиметра, и стараются согнуть его в виде змейки. В дальнейшем ее используют вместо колосниковой решетки. Змейку следует согнуть, чтобы она могла нормально поместиться в горловину. Потом остается только выровнять колосниковую решетку в бидоне и самодельная печка буржуйка готова.

Специалисты советуют для обеспечения надежности и безопасности помещать подобные конструкции на специальные подставки. При наличии желания печь – буржуйку можно усовершенствовать, установив на поддувало заслонку. Она позволяет осуществлять регулировку интенсивности тяги, степень обогрева и расход топлива.


Как видно из вышеприведенной информации, простую в конструкции буржуйку собрать можно даже из старого металлического бидончика. При этом не потребуется дорогостоящих инструментов. В завершении работы остается только установить конструкцию в наиболее подходящем месте и присоединить дымоходную трубу.

Собранная своими руками печка способна обеспечить эффективное отопление помещения до того, как будет принято решение смонтировать более мощную систему.

Самодельная печь – буржуйка из трубы

Если агрегат решено собрать из отрезка обыкновенной металлической трубы, тогда непременно нужен сварочный аппарат. Также может пригодиться старая бочка. Осуществляться сборка будет аналогично вышеописанной последовательности. Нужно сделать колосниковую решетку из прутков и потом скрепить ее с корпусом. Соединение производят методом сварки.

У такой печи буржуйки в гараж насчитывается 2 заслонки – для топки и поддувала. Подобную модель задействуют как для теплоснабжения помещений разного назначения, так и при необходимости приготовить разнообразную пищу. Буржуйки как отопительные агрегаты ценятся тем, что они могут прогреть постройку очень быстро.


Несмотря на преимущества использования таких печек у отопления с помощью них наблюдается большой минус. Дело в том, что после прекращения горения топлива они остывают настолько быстро, насколько и нагреваются, поскольку металл не в состоянии аккумулировать тепло.

Устранить данный недостаток можно. Для этого следует обложить огнеупорным кирпичом самодельную буржуйку. Данный строительный материал отличается хорошим накоплением тепловой энергии, после чего он продолжает отдавать ее в окружающее пространство длительный период времени после завершения функционирования печи.

Но буржуйку с кирпичным ограждением для прогрева помещения придется топить дольше, чем без него. Но и этот недостаток можно без проблемы устранить. Нужно в экране, выложенном из кирпичей, создать несколько вентиляционных отверстий.


Такие отопительные системы часто обустраивают в помещениях бань. Кирпичное ограждение выкладывают на небольшом расстоянии от стенок печи, что очень важно. Выбирая подходящий промежуток, следует учитывать площадь отапливаемого помещения и габариты агрегата.

Печь, огражденная экраном из кирпича, максимально эффективно станет расходовать топливо и обогревать объект недвижимости на протяжении длительного времени.

Советы по строительству защитного ограждения

Как уже отмечалось, кирпичный экран способен избавить буржуйку от основного ее недостатка – чересчур быстрого остывания. При наличии ограждения после выключения печки он будет продолжать отдавать в окружающее пространство тепло.

При обустройстве экрана из кирпича необходимо придерживаться нескольких важных правил и соблюдать ряд требований:

  1. Кладку строят на расстоянии примерно 15 сантиметров от корпуса буржуйки. На ограждении снизу и сверху оставляют вентиляционные отверстия, за счет которых внутри конструкции будут циркулировать воздушные массы. В результате обогрев станет эффективным при экономном расходе топлива. Нагретый воздух сможет через отверстия поступать в отапливаемое помещение, а холодный, пришедший на его место, начнет охлаждать корпус агрегата, не давая ему чрезмерно раскаляться и прогорать.
  2. Встречаются ситуации, когда кладку обустраивают без расстояния между печным корпусом и экраном или кирпичи выкладывают в шахматном порядке. Это абсолютно неверный подход и лучше этого не делать. Если не оставлять промежуток, эффективность эксплуатации агрегата заметно меньше. В результате избыточная тепловая энергия начнет покидать помещение через дымовыводящую трубу.
  3. У «шахматной» кладки имеется недостаток, который заключается в отсутствии возможности перемещения воздуха. В этом случае площадь экрана будет гораздо меньшей, чем при сплошной кладке и печь будет быстро остывать. Общие теплопотери тогда достигают около 50%. Комната быстро прогреется, но и также она быстро остынет. Так зачем же нужен такой экран?
  4. Если нет финансовой возможности, можно использовать не новые кирпичи, а соорудить ограждение из битого или ранее используемого материала. Применение новых изделий не является принципиальным. Но если буржуйка будет постоянным источником тепла, специалисты рекомендуют отыскать деньги и сделать качественный экран.

Усовершенствованная конструкция буржуйки

Если есть желание, то можно конструкцию печки буржуйки в гараж или в другую постройку усовершенствовать и в результате получить более эффективный и производительный обогревательный агрегат.

Материалов потребуется немного – несколько листов металла или ящики, изготовленные из данного материала. В итоге получится печка прямоугольной формы, обладающая более эстетичным внешним видом.

Конструкция должна иметь дымообороты, позволяющие существенно снизить расход топлива для теплоснабжения. Кроме этого, специалисты рекомендуют смонтировать регулирующие заслонки, благодаря которым можно изменять силу тяги и контролировать потребление горючего.


Сборку буржуйки выполняют в аналогичной последовательности, что и в ранее описанных моделях печей. Отличается только форма корпуса. Во всем остальном конструкцию собирают, обустраивают и используют точно также. Если сборка была произведена правильно, перерасхода топлива не будет.

В действительности простая и эффективная печка «Буржуйка» получила такое название ошибочно. Чтобы собранный агрегат в полном объеме мог реализовать имеющийся у него потенциал, нужно знать, как установить печь в гараже правильно. Прежде всего, следует подобрать место расположения буржуйки, а также придерживаться требований, предъявляемых к эксплуатации.

Особенности размещения и использования самодельных агрегатов

При монтаже и использовании буржуйки необходимо придерживаться технологии, которая была выработана и проверена большим количеством потребителей.

Если планируется расположить агрегат в деревянном доме, тогда минимальное расстояние между ним и находящимися рядом стенами должно составлять 100 сантиметров. Правила техники безопасности предусматривают, что, эксплуатировать буржуйку без дымоотводящей трубы недопустимо. Это обязательное условие.


Запрещается добавлять секции трубы – она должна быть цельной и сплошной. Но в некоторых ситуациях обойтись без наращивания трубопровода невозможно. Домашними умельцами был найден абсолютно безопасный и эффективный способ решения данной проблемы.

Главное, чтобы соседние части соединялись максимально плотно. Нижнюю секцию трубы необходимо вставлять в выше расположенную – действовать следует именно так и не иначе.

Если дымоход будет проложен с выходом на улицу через стену, место их соприкосновения непременно оснащают термобарьером. Обычно для этой цели задействуют кирпич. Не следует использовать бетон, поскольку при температурных перепадах он утрачивает присущую ему прочность.


При наличии желания вид печки буржуйки можно улучшить с помощью различных аксессуаров, как например, приспособлений для хранения твердого топлива. Техникой безопасности предусмотрено, что топливные запасы следует располагать на расстоянии минимум одного метра от печного корпуса.

Правильно изготовленный отопительный агрегат в состоянии прогреть помещение в течение 15 – 20 минут. В случае необходимости его украшают и превращают в современное дополнение к интерьеру комнаты, сделав буржуйку полноценным, эффективным и постоянным источником тепловой энергии для построек самого разного назначения.


Буржуйка для гаража своими руками

Каждый автомобилист, имеющий гараж для машины сталкивался со сложностью ремонта в зимнее время. Сложно работать с холодным металлическим инструментом в холодном помещении. Для решения таких задач существует буржуйка – небольшая металлическая печь. Изготовление, буржуйки для гаража займет, не так уж и много времени, при условии умения выполнения сварочных работ.



Оглавление

  1. Выбор формы и составляющих частей буржуйки
  2. Выбор материала
  3. Необходимый инструмент
  4. Раскрой и отрезка материала
  5. Сборка составных частей буржуйки
  6. Выбор места для монтажа буржуйки





Выбор формы и составляющих частей буржуйки

Выбор формы и составляющих частей имеет большое значение для изготовления буржуйки. Тщательно продумав и учитывая все свои пожелания Вы правильно выберете нужное количества материала, выполните всю работу быстро и не переделывая. Для правильного изготовления, можно посмотреть  видео буржуйки для гаража, в интернете этой информации хватает, что нужно учесть.

Форма буржуйки обуславливается используемым материалом. При изготовлении буржуйки из трубы – форма будет круглая, при изготовлении из листового металла – проще сделать прямоугольную форму.

Обязательными являются зоны топки и поддувала, где собирается зола и зона вывода продуктов горения. Зона топки находится над поддувалом и разделена горизонтальной перегородкой с прорезями для опадания золы. При использовании в качестве топлива дров большого диаметра, следует делать прорези в перегородке ширенной не менее 40мм, при использовании мелких дров и угля – прорези стоит уменьшить до10мм – 20мм, чтоб предотвратить выпадения в золу крупных частиц топлива.

Зона отвода продуктов горения – труба отвода дыма, которая может располагаться на верхней части буржуйки или на задней. При использовании вертикального способа отвода дыма – увеличивается тяга, что уменьшает задымленность отапливаемого помещения. Используя задний способ отвода дыма, необходимо учесть, что угол наклона трубы должен быть не более 30 градусов, для обеспечения хорошей тяги.

Обдумывая функциональность, стоит подумать о разогреве пищи и нагреве воды для чая или кофе. С этой целью можно обдумывая, как сделать буржуйку в гараж учесть место для установки чугунной плиты, со съемными кругами различного диаметра. В таком случае будет удобно использовать её как печь. Для этого длину прямоугольной буржуйки увеличивают до размеров плиты.

Для повышения площади теплоемкости и теплопередачи можно сделать дополнительные ребра по бокам буржуйки. Для этого следует приварить несколько пластин из металла толщиной 5мм к боковым стенкам корпуса буржуйки, перпендикулярно плоскости стенки. Таким образом, увеличится площадь нагрева и соприкосновения с воздухом и увеличится скорость нагрева помещения.

Самодельная буржуйка для гаража будет более функциональной, если при конструировании организовать место для металлического бака с водой. Для этого изготавливают ёмкость из металла не менее 3мм с открывающейся крышкой и трубой, для подсоединения шланга. Для удобства пользования бак делают не большого объема и снимающийся.

Выбор материала

Для изготовления корпуса буржуйки хорошо подойдет труба диаметром от 300мм и с толщиной стенки не менее 5мм. Использование трубы сокращает время и материальные затраты на изготовление. При отсутствии трубы используется листовой металл толщиной не менее 5мм.

Для организации отвода дыма стоит использовать трубу с диаметром не менее 120мм и толщиной стенки, на первых двух метрах не менее 3мм во избежание прогорания, а после двух метров, можно использовать трубу с толщиной стенки от 0,7мм, так как далее температура дыма падает.

Для удобства, стоит изготовить из листа толщиной 3мм ящик под сбор золы, который будет вставляться в поддувало. Чтоб не выгребать золу кочергой, а просто вытянуть ящик и вытрусить его.


Необходимый инструмент

Для изготовления буржуйки нам понадобится некоторые инструменты. Чтоб изготовить буржуйку для гаража своими руками нам потребуется сварочный аппарат с силой тока не менее 200А, сварочная маска со светофильтром, спецодежда, молоток-шлакоотделитель, металлическая щетка, зубило, молоток, плоскогубцы, болгарка (для круга диаметром 125мм, желательно), несколько отрезных кругов для болгарки, зачистной круг для болгарки, защитные очки, рулетка, мел.

Для установки буржуйки в гараже нам понадобится дополнительно перфоратор со сверлом диаметром 13мм, переноска, небольшая кувалда.


Раскрой и отрезка материала

При раскрое материала стоит учитывать толщину стенок и делать удлинение или укорачивание заготовки. Так же следует учесть, при отрезании толщину круга и отрезать с нужной стороны линии. Следует, подготовит все детали, и снять с них фаски, для безопасности прикосновения и увеличения качества «провара» соединяемых металлических элементов. Разметку деталей следует перед отрезом тщательно проверить.


Сборка составных частей буржуйки

Перед тем как установить буржуйку в гараже, её необходимо собрать отдельно. Для этого выполняем ряд операций.

Подключаем к сети сварочный аппарат. Учитывая, что сваривать мы будем, металл толщиной 5мм, то берем электрод диаметром 4мм. Так как самой распространенной сталью является СТ-3, то выбираем марку электродов АНО-21 или МР-3. На сварочном аппарате устанавливаем силу тока 140-160ампер. Проверяем, какого типа электрододержатель на сварочных кабелях, он должен быть типа 2, так как он предназначен для сварки с силой тока 125А-315А. Для защиты органов зрения используем сварочную маску со светофильтром С6, рассчитанным для силы тока 200А. Для защиты тела от ожогов одеваем брезентовую или спецодежду. На руки одеваем краги. Для проверки качества швов используем молоток-шлакоотделитель и металлическую щетку.
При сборке необходимо прихватками соединить между собою 3 боковые стенки и дно буржуйки. Днище располагается на высоте не менее 50мм, для уменьшения нагрева пола от буржуйки. Прихватку всех деталей следует выполнять под прямым углом. После выполнения прихваток проверить перпендикулярность соединенных деталей и приложить переднюю стенку, для контроля соответствия размерам. При необходимости произвести рихтовку.

Проваривание швов стыков деталей для удобства и повышения качества, производить тавровым швом в горизонтальном положении или в положении «лодочкой» (установив свариваемые детали под углом 45 градусов к плоскости пола).
Следующим шагом приваривается перегородка между поддувалом и топочной частью. В перегородке, для удобства изготовления следует предварительно сделать прорези для просыпания пепла. Прорези обычно располагаются на расстоянии 50мм от стенок буржуйки. Между ними делают расстояние равное 1,5 ширины самой прорези. Расстояние от дна буржуйки до данной перегородки следует сделать не менее 100мм, чтоб было достаточно места для сбора пепла.

Собрав основные части, прорезаем сваркой отверстие в задней стенке для отвода продуктов горения.

Прислоняем переднюю стенку буржуйки и отмечаем место, где будет привариваться перегородка между топкой и поддувалом. Положив в горизонтальное положение, переднюю стенку буржуйки, выполнить разметку топочного отверстия и поддувала. Отверстия выполнить в прямоугольной форме. Нижняя часть отверстия топки должна совпадать с высотой расположения перегородки между топкой и поддувалом. Верхние и боковые края топочного отверстия должны находиться на расстоянии30мм -50мм от стенок топки. Поддувальный проем по размеру должен быть так же на 30мм – 50мм меньше поддувального пространства, а нижний край совпадать с днищем буржуйки. Вырезать аккуратно болгаркой 2 отверстия. Вырезанные прямоугольники сохранить, так как они будут использованы в качестве дверок на соответствующие проемы.

На навесы приварить дверки поддувала и топки, при этом дверки поднять максимально к верхней части проема, со временем и от температуры они просядут и станут плохо закрываться, если этого не сделать.

Дверки для топки и поддувала следует оборудовать не сложными засовами, которые будут легко ходить даже при нагревании.

Приставляем на свое место лицевую часть буржуйки и привариваем. Выполняем приваривание со всех сторон и качественно.

После окончания сварочных работ обстукиваем, все сварочные швы и проверяем качество провара, при выявлении дефектов сварочных швов производим исправление.
Привариваем верхнюю крышку буржуйки по периметру. Делаем это качественно и не спеша.

Выбор места для монтажа буржуйки

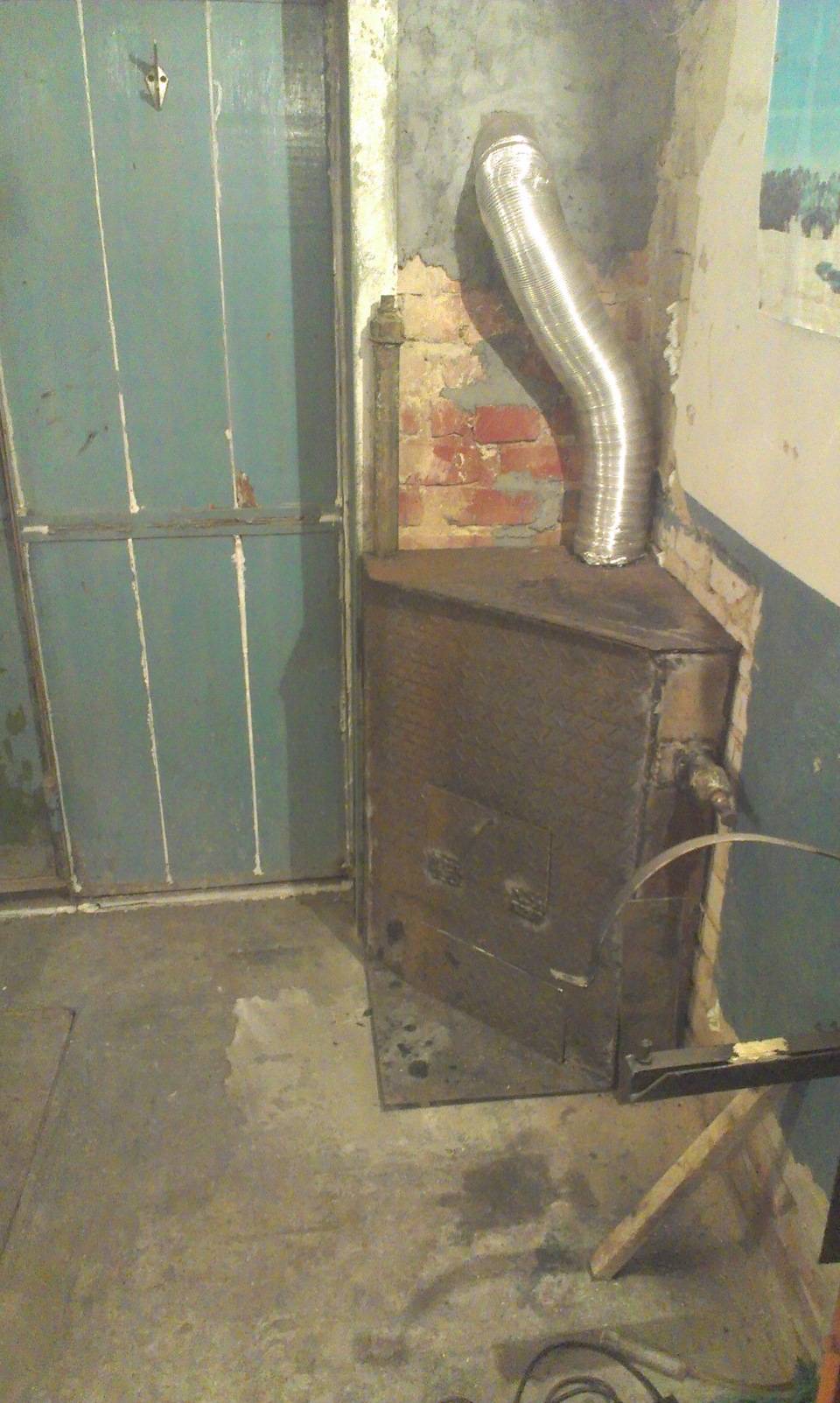

Обдумывая, где установить буржуйку в гараже следует выбрать место, которое будет безопасным и удобным для её использования. Для максимального эффекта от топки буржуйки желательно установить её в дальнем краю гаража от места вывода трубы, для повышения теплоотдачи. Но стоит учесть, что угол наклона при поворотах трубы не должен быть меньше 30 градусов.

Определившись с местом установки буржуйки в гараже, укладываем лист металла на пол, для предотвращения «подпалов». Лист должен быть больше ширены буржуйки на 200мм, а в длину больше на 600мм, для того, чтоб в передней части он выступал на 55мм.
Подготовленную заранее трубу привариваем к выходному отверстию в буржуйке. Поворот трубы на 90 градусов должен осуществляться в 3 этапа, чтоб на каждом этапе труба поворачивала на 30 градусов. Крепление трубы к стене осуществляем привариванием к прутам диаметром 13мм. Для прутов необходимо просверлить отверстие в стене на глубину менее 100мм.

При выполнении монтажных работ необходимо добиться герметичности соединения труб отвода дыма, для нормализации тяги и исключения попадания дыма в гараж.

Дымоход для буржуйки в гараже своими руками: как сделать

Краткое содержание

Буржуйка

Буржуйка, которая используется на протяжении многих лет, все еще популярный предмет обихода, который помимо обогрева несет в наши дома уютную атмосферу и спокойствие. Благодаря тому, что габариты изделия не очень велики, она отлично поддается транспортировке, а ее установка не требует дополнительных затрат.

Для того чтобы установить буржуйку в своем доме, первое, что нужно сделать, это подыскать место, где будет расположен данный предмет обихода.

Второе что необходимо сделать, это подобрать материал, из которого будет изготовлен дымоход для буржуйки.

Буржуйка, как и другие виды печей, имеет две основные части:

Колённый дымоход
  • Труба,
  • Внутренние элементы конструкции.

Трубу обычно изготавливают из металлических листов своими руками, а в последнее время все чаще используют коленный дымоход.

Кроме этого, буржуйка может иметь горизонтальное направление и вертикальное. В горизонтальном варианте предусмотрен мешок, где будет концентрироваться тепло, что улучшит показатели обогрева помещения.

Для вертикального варианта все немного сложнее. Чтобы улучшить показатели обогрева, предусмотрены несколько изогнутых каналов. Это позволяет задержать некоторое количество дыма, тем самым увеличивая теплоотдачу, а также увеличивая длительность использования печкой.

 Материалы

Дымоходы из металлической трубы

Одним из достоинств буржуйки является ее компактность, поэтому использование кирпичного дымоотвода, не вариант. Если планируете установить дымоход для буржуйки в гараже, то отдайте предпочтение металлическим или асбестовым трубам.

Изготовление дымохода

Металлический вариант, более легкий в обработке, и выполнить это своими руками достаточно просто. Необходимо позаботиться о прорубке перекрытий для вывода продуктов горения.

Асбестовый вариант используют только для верхней части дымоотвода, самую большую температуру, которую может выдержать этот материал, равняется 300 0С.

Нужно учитывать, что дымоход должен состоять из нескольких элементов, в случае поломки, легче отремонтировать один отрезок, чем полностью всю конструкцию.

Монтаж дымохода из нержавейки

Для изготовления дымоотвода своими руками вам понадобятся:

  • Металлическая труба, или листовой металл, из которого ее можно сделать. Диаметр должен быть не менее 16 см, этого вполне достаточно, чтобы выполнить функции основного дымохода.
  • Тройник с тем же диаметром, на одном конце которого должна быть заглушка.
  • Колена для стыков. Это поможет повернуть и изогнуть дымоход. Одно колено должно соответствовать размерам: 10х120 см, все остальные 16х120 см.
  • «Гриб», устанавливающийся на конце дымоотводной трубы.
  • Герметик или асбестовый шнур, для укрепления швов.
  • Материалы для теплоизоляции.
  • Битумная смола.

Монтаж дымохода

Многие зададутся вопросом, как сделать дымоход для буржуйки? Следуя правилам данного процесса это можно сделать своими руками, не пользуясь помощью специалиста.

Монтаж и утепление дымохода

[ads-mob-1][ads-pc-1] Монтаж дымоотвода своими руками должен начинаться с определения местонахождения, где будет соединение наружной и внутренней части буржуйки. Это вполне может быть чердак, или свободное расстояние под крышей. На корпус буржуйки размещают все детали по очереди. На выходе из буржуйки можно воспользоваться не только тонким металлом, но и чугунным коленом. Второй вариант предпочтительнее, ведь срок службы в этом случае, заметно увеличится.

Элементы трубы необходимо устанавливать до того момента, пока высота не дойдет до отмеченного расположения соединения.

В месте прохождения перекрытия подготавливают отверстие, с большим диаметром, чем у трубы. Это проделывают для лучшей фиксации и обмазывания в месте где пересекается линия перекрытия.

Если возле проходящей трубы располагаются легковоспламеняющиеся материалы, их обязательно убирают или изолируют. Это обезопасит ваше строение от возгорания, ведь в момент повышения температуры в печи, труба тоже сильнее прогревается, это приведет к вероятности возгорания.

В подготовленное отверстие закрепляют проходной стакан, в который заводят трубу. Следующий этап, это стыковка внутреннего и внешнего элемента трубы. Высота дымоотвода должна, закончится выше уровня крыши, минимальное расстояние это 10 см. Место вывода через крышу так же заделывают, как и внутреннюю часть пройденного перекрытия:
  • Подготовить отверстие в кровле с большим диаметром, чем у трубы.
  • Для заделки можно воспользоваться теплоизолирующим материалом.
  • Выведенная труба фиксируется при помощи жестяного листа. Если жестяного листа под рукой не оказалось, можно применить кирпич.

Чтобы кирпичная кладка удерживала трубу качественно, необходимо подготовить для нее основание. Образовавшиеся щели между кирпичами необходимо замазать ором из глины.
Снаружи труба обмазывается битумной смолой и заворачивается теплоизолирующим материалом. Его функции отлично выполнит минеральная вата. В образовавшемся расстоянии между трубой и верхней частью дымохода нужно расположить блюдце, оно исключит проникновение горячих частиц.

Гриб для дымохода

На верхнюю часть дымоотвода устанавливают «гриб», который будет охранять трубу от попадания различных загрязняющих предметов и погодных условий.После окончательной установки конструкции можно приступить к отделке швов. Это выполняют своими руками, используя для этого герметик. Это позволит избежать проникновения дыма внутрь строения. Выбирая герметик, обратите внимание на его характеристики, он должен выдерживать достаточно высокую температуру.

После высыхания герметика, можно проверять выполненную работу. Для этого печь затапливают и наблюдают за выходом дыма. При правильном сборе устройства дым не попадает в помещение, а выходит наружу.

Уход

  • Рекомендуется регулярно делать проверку на предмет деформирования. Незамеченные вовремя дефекты, приведут к разрушению конструкции.
  • Не реже одного раза в год необходимо делать прочистку. Для этих целей вполне подойдут и народные средства и современные.
[ads-pc-2][ads-mob-2]

Видео: Как устранить течь на крыше возле трубы

Буржуйка в гараж своими руками: фото пошаговой сборки

Маленькая самодельная буржуйка в гараж: пошаговое изготовление печи с фото и описанием всего процесса, а также видео от автора самоделки.

Для отопления гаража или небольшого жилого помещения дачи или бытовки достаточно маленькой, компактной печки буржуйки которая не занимает много места. В этой статье мы рассмотрим пошаговую сборку такой печки для гаража.

Размеры буржуйки:

  • Ширина — 200 мм.
  • Длина — 400 мм.
  • Высота — 400 мм.
  • Высота ножек — 200 мм.
  • Дымоход диаметром — 100 мм.

Материалы для изготовления:

  • Листовой металл толщиной 4 и 3 мм.
  • Уголок 40 мм – 80 см.
  • Труба для дымохода диаметр 100 мм.
  • Электроды – 2,5 мм 1 кг, 3 мм – 10 шт.
  • Отрезные круги для болгарки 125 мм – 8 шт.
  • Зачистной круг – 1 шт.

Далее предоставлены все фото работ по сборке печки.

Из листового металла болгаркой с отрезным кругом вырезаны все части буржуйки.

В передней стенке вырезаны проёмы для дверки топки и зольника, колосники сделаны из пластины в которой насверлены отверстия. В этой конструкции предусмотрены две пластины которые создают для дыма лабиринт тем самым повышая теплоотдачу печи.

На фото показана одна приваренная пластина лабиринта дымохода.

К передней стенке приварены петли и дверки для токи и зольника.

Сделаны задвижки для дверок, приварены ножки из уголков, высота ножек 20 см.

По бокам закреплены тепловые экраны из листовой стали толщиной 3 мм. Установлен дымоход из трубы сечением 100 мм.

Печка буржуйка поставлена в гараж и успешно его обогревает.

Рекомендую посмотреть видео автора, где он показывает весь процесс изготовления буржуйки и подробно рассказывает о своей самоделке.

выбор, установка, диаметр дымового колена

Содержание:

Печи-буржуйки, имеющие небольшие габариты, отличаются простотой конструкционного решения. Ими обогревают сараи, гаражи, теплицы и даже небольшие по площади дачные домики. Труба для такого агрегата и сама буржуйка, если изготовить их самостоятельно, могут выручить любого домашнего умельца в ситуации, когда другие отопительные приборы по ряду причин недоступны.


Общая информация о буржуйках

Они представляют собой металлическую печку, небольшую по размерам, которая в большинстве случаев имеет цилиндрическую форму. Дымовую трубу для буржуйки также изготавливают из металла.

Сейчас такие печки кустарного производства часто устанавливают в небольших жилых и подсобных помещениях с целью их обогрева. Реже буржуйками пользуются в зданиях, когда использование стационарных нагревательных приборов будет финансово невыгодно.


Что касается достоинств и недостатков такой печи, то они взаимосвязаны между собой, поскольку агрегат довольно быстро нагревается и отдает тепло, но одновременно так же быстро начинает остывать. Помимо этого, при прикосновении к горячей буржуйке можно легко получить ожог.

По вышеназванным причинам многие отказываются от использования такой печи, отдавая предпочтение современным отопительным приборам, которым требуется меньшее количество твердого топлива.

Особенности конструкционного устройства

Буржуйка, собранная в так называемом «классическом» варианте, имеет следующие основные элементы:

  • дымоход;
  • камера сгорания;
  • колосниковая решетка;
  • зольник.

Изготавливают печи в каркасном и бескаркасном исполнении. Форма их бывает разной, но чаще всего встречаются круглые и квадратные агрегаты.

Изготовление печки из металлической трубы

Процесс создания данного отопительного агрегата из куска стальной большого диаметра трубы для буржуйки отличается простотой и состоит из следующих этапов:

  1. От трубы отрезают фрагмент нужной длины. Используя сварочный аппарат, делают два отверстия, одно из которых будет выполнять функцию поддувала, обеспечивающего приток воздуха, а второе потребуется для установки дымовой трубы для печки буржуйки.
  2. Дальше приваривают металлический лист с заранее сделанными в нем отверстиями, имеющими небольшой диаметр – его задействуют в качестве колосниковой решетки. Размещают элемент так, чтобы он оказался между камерой сгорания и поддувалом.
  3. Потом нужно соорудить крышку, прикрывающую камеру сгорания. Для этого на торец трубы приваривают лист металла. Если на крышке обустроить импровизированную плиту, тогда буржуйкой можно будет пользоваться для приготовления пищи.
  4. К нижней части отопительного агрегата приваривают ножки-опоры.
  5. Под колосником помещают зольник, представляющий собой ящик для золы. Его желательно оснастить небольшой металлической дверцей.

В результате проделанной работы получается печка из трубы, которая способна обогревать небольшое по площади помещение. Но чтобы функционирование агрегата было эффективным, требуется дымоход. Процесс обустройства конструкции дымоотведения и изготовления трубы для буржуйки имеет ряд нюансов.

Создание дымохода для печи

До того, как приступить к монтажу дымоходной трубы на буржуйку, следует выбрать материал, который предстоит использовать. Поскольку такой отопительный агрегат является переносным, то кирпичный дымоход нет смысла обустраивать. Выбор ограничен асбестоцементными или металлическими трубами.

По мнению специалистов, лучше всего использовать трубную продукцию из металла, а именно нержавеющей стали – так дымоход проще изготавливать и он будет иметь незначительный вес. Дымоходная труба должна быть правильно смонтированной и оптимально расположенной.


Когда буржуйка устанавливается на открытом воздухе, то сложностей с обустройством дымоотведения не возникнет. В этом случае, главное сделать трубу достаточно высокой.

Если агрегат монтируют в помещении, то простой вариант создания дымохода предполагает наличие двух частей – внешней и внутренней. Соединяют их между собой либо на уровне подкровельного пространства или на чердаке. Поскольку отопительный прибор состоит из двух колен для печной трубы, то в случае, когда прогорит один из сегментов дымохода его можно легко заменить, не прибегая к демонтажу всей конструкции (прочитайте также: “Как выполнить демонтаж дымовой трубы – способы и правила безопасности”).

При наличии определенных навыков стальные трубы не обязательно покупать. Их можно сделать нужного диаметра своими руками из листов металла.

Установка дымовыводящей трубы на буржуйку

Чтобы смонтировать дымоход стандартных размеров, необходимо иметь такие материалы:

  • колено размером 100х1200 миллиметров – 1 штука;
  • колено размером 160х1200 миллиметров – 2;
  • стыковое колено размером 160х100 миллиметров – 3;
  • тройник 160-миллиметровый с заглушкой;
  • грибок диаметром 200 миллиметров.

Кроме этого, в зависимости от особенностей конкретного помещения, где планируется установить буржуйку с дымоходом, могут потребоваться дополнительные элементы – , противоливневой козырек, проходной стакан и другие. Читайте также: “Как почистить трубу дымохода правильно и безопасно – варианты и способы”.


Для герметизации мест соединения частей дымоотводящей конструкции потребуется специальный герметик или асбестовый шнур. Вышеперечисленные размеры комплектующих изделий могут быть другими – это зависит от типа агрегата и диаметра отверстия под дымоход.

После подготовки всех необходимых материалов и элементов системы приступают к сборке дымоотводящей трубы для агрегата:

  1. Первый сегмент фиксируют на отверстии для дымохода или на патрубке прибора.
  2. Потом наращивают колено трубы вплоть до перекрытия.
  3. В потолочной плите проделывают отверстие для вывода дымохода, диаметр которого не может быть меньше 160 миллиметров. Чтобы избежать воспламенения, на его краях удаляют теплоизоляционный материал.
  4. В образовавшееся отверстие помещают проходной стакан – через него пропускают трубу печи и стыкуют ее с наружным сегментом дымохода.
  5. Чтобы обеспечить функционирование дымоотводящей конструкции, нужно изолировать ее наружную часть при помощи теплоизоляционного материала и битума.
  6. Сверху дымохода для защиты от попадания в него мусора и атмосферных осадков устанавливают грибок. Читайте также: “Как сделать печь для бани из трубы своими руками – пошаговое руководство”.

Уход за трубой дымоотведения

Чтобы дымоходная конструкция, а значит и отопительный агрегат, работали должным образом, за ними следует ухаживать:

  1. Не реже одного раза в течение года труба для буржуйки в гараже, теплице, сарае или жилом помещении должна проверяться на наличие трещин, ржавчины и прогаров.
  2. Ежегодно трубу следует чистить при помощи специальных химических препаратов, которые нужно сжечь в топке вместе с твердым топливом. Можно положить в печь пару осиновых поленьев, которые в процессе горения дают очень высокую температуру. В результате сажа в дымоходе сжигается.
  3. Задействовать механический способ с использованием ерша, гири и т.д. не получится, так как конструкция дымоотведения буржуйки не отличается прочностью.



Как установить горшочную печь?

Чтобы установить кастрюлю-колокольню, выполните следующие пять шагов.

  1. Шаг 1 – Выберите печь . Перед установкой кастрюли вам необходимо выбрать правильный стиль для вашего дома и его использования.
  2. Шаг 2 – Измерьте площадь для печи .
  3. Шаг 3 – Выберите теплозащиту.
  4. Шаг 4 – Добавление вентиляции.
  5. Шаг 5 – Установите аксессуары .

Щелкните, чтобы увидеть полный ответ.

Из этого, сколько стоит установка буржуйки?

Качественная дровяная печь банка стоит от 3000 до 4000 долларов. Это включает затрат на дымохода, сборку и другие базовые затраты на установку .

Факторы, которые необходимо учитывать.

Рассмотрение Средняя стоимость
Установка дымохода / дымохода 28-86 долларов плюс труд
Негорючее настенное покрытие 9 долларов плюс рабочая сила

Впоследствии возникает вопрос, может вы сжигаете дрова в чреве печи? Котелки – это на старых угольных печей , которые вы могли бы представить в причудливой одной школе с комнатами. Буржуйки могут сжигать угля или дров. , поэтому вы можете использовать в зависимости от того, что доступно для вы . Варочная панель позволяет легко готовить пищу даже при отключенном электричестве.

Из этого можно поставить печь в сарае?

Короткий ответ – ДА! Вы можете поставить дровяную печь в свой сарай . Дровяные печи станут прекрасным дополнением любого сарая , гаража, беседки, хижины или даже теплицы.Пока вы используете правильную арматуру, вы можете иметь счастливую печь жизнь в своем сарае .

Насколько эффективны горшки?

Горшок и аналогичные дровяные обогреватели имеют КПД , как правило, 25-40%; хотя согласно бирке соответствия у меня, которая является относительно новой моделью, это 47%. Горшок с буртиком генерирует конвективное и лучистое тепло и является хорошим выбором для обогрева небольших помещений; особенно там, где не хватает места.

Лучшие дровяные печи – 8 лучших

Тот, кто заплатил за отопление дома зимой, знает чувство шока от наклеек. Отопление дома обходится дорого – до 45% от среднего бюджета домохозяйства. Вот почему многие счастливые домовладельцы обратились к одному из старейших, самых надежных и наименее дорогих видов тепла: к дровам. Сегодняшние дровяные печи прошли долгий путь от вонючих, грязных и часто загрязняющих животных пузатых монстров прошлого. Это новое поколение дровяных печей мощнее, эффективнее и чище, чем старые дровяные горелки.F

При выборе дровяной печи важно подобрать модель, подходящую для помещения. Печи большего или меньшего размера не так эффективны, расходуют топливо и способствуют загрязнению воздуха. Мощность обогрева измеряется в британских тепловых единицах (БТЕ) ​​и дает вам хорошее представление о том, сколько сока вам понадобится для обогрева дома. Например, 60 000 БТЕ может обогреть дом площадью 2 000 квадратных футов, а плита мощностью 42 000 БТЕ может обогреть пространство площадью 1300 квадратных футов.

Дровяные печи доступны в стилях от традиционного до современного и изготовлены из чугуна, листовой стали, листового металла, мыльного камня, плитки или комбинации этих материалов.Многие новые модели могут похвастаться большими прозрачными самоочищающимися стеклянными дверцами, которые позволяют наслаждаться светом камина, не тратя слишком много времени на то, чтобы окно оставалось чистым. Другие современные удобства, которые входят в стандартную комплектацию многих современных моделей, включают съемные зольники, изолированные дверные ручки, термостаты и циркуляторы воздуха или воздуходувки.

Еще один момент, который следует учитывать при покупке дровяной печи, – это вентиляция. Если у вас есть дымоход в вашем доме, вам может потребоваться переоборудовать интерьер трубой из нержавеющей стали, чтобы дымоход был совместим с новой высокоэффективной печью.Если вам нужно добавить дымоход, вы можете использовать сборный металлический дымоход; убедитесь, что размер дымохода соответствует выходному отверстию печи. Независимо от того, какие варианты установки вы выберете, вы также захотите установить в своем доме огнетушитель, детектор дыма и детектор угарного газа, чтобы обеспечить разумную пожарную безопасность.

Читайте дальше, чтобы узнать, какие из лучших обозревателей и покупателей дровяных печей нравятся больше всего, и начните свой поиск с правильного начала.

istockphoto.com

Amazon.com: US Stove 1869 Железная дорога Буржуйчатая угольная плита: Дом и кухня

4,0 из 5 звезд Очаровательная старинная буржуйка
Автор Иеремия 26 декабря, 2018

* См. Обновления ниже для более подробной информации. *
Я переехал в Пенсильванию, где антрацитовый уголь дешев и в изобилии, поэтому я решил попробовать.Это мой первый опыт сжигания угля (раньше я топил дровами), поэтому я подумал, что поделюсь кое-чем здесь для тех, кто интересуется угольными печами.

Во-первых, буржуйка, в том числе и эта, очень прелестна, но без незначительных изменений горит неэффективно. Он быстро втягивает воздух и требует некоторой работы (установка прокладки вокруг дверей и демпфера в трубе), чтобы замедлить движение воздуха, иначе уголь будет сжигаться смехотворно быстро.

Во-вторых, следует иметь в виду, что при первом использовании вещь будет дымиться и плохо вонять.От первых нескольких пожаров может немного вонять, но первый, безусловно, самый ужасный! Тем не менее, это делают все новые печи, какими бы дорогими они ни были. Если у вас дома есть кто-то с серьезными респираторными заболеваниями, вы можете попробовать зажечь им свой первый огонь на улице, если сможете.

В общем, печь нормальная, но с небольшими изменениями (см. Ниже) она может стать действительно хорошей печью.

*** ОБНОВЛЕНИЕ ***
Я начал понимать эту плиту после двух зим ежедневного использования.Теперь он чудесно обогревает наш дом!

Указания для более эффективного сжигания:
1) САМОЕ ВАЖНОЕ: Возьмите большой кусок алюминиевой фольги, сложите его один раз и поместите между дверцей для очистки золоуловителя и самой печью. Это перекрывает большую часть потока воздуха, поступающего в устройство. Затем поток воздуха можно контролировать с помощью небольшой заслонки на правой стороне устройства. Это единственное изменение позволило дать огню гореть 4-8 часов за раз, или 12 часов, если мы действительно загрузим его и закроем заслонку.
2) Развести огонь углем, смоченным в жидкости для зажигалок – я использую около 20-25 штук.
3) Как только уголь полностью раскалился, добавьте тонкий слой угля и дайте ему гореть добрых 30 минут с широко открытой заслонкой.
4) Каждые 20-30 минут добавляйте еще один слой угля.
5) Как только у вас получится хороший огонь, закройте заслонку и отрегулируйте боковую заслонку для контроля воздуха.

Самая сложная часть – Ежедневное обслуживание
Я убираю его два раза в день: утром и вечером.

УТРО: Я открываю крышку сбоку и полностью выдвигаю рычаг шейкера. Я осторожно проникаю (железной кочерней) на дно костра через дверцу для очистки от золы (внизу спереди). Я вытаскиваю немного золы, а затем снова закрываю.

ВЕЧЕР: Здесь становится немного сложнее. Я вычищаю это до чертиков.
1) Откройте боковую крышку и нижнюю переднюю дверцу.
2) Выдвиньте рычаг встряхивателя.
3) Найдите под камином кочергу и соскребите золу.Тщательно соскоблите, пока не начнут выпадать горящие угли. Постарайтесь охватить не только центр изнанки огня, но и края, насколько это возможно. Ключ в том, чтобы быть осторожным, иначе все угли упадут в кастрюлю (что случается со мной примерно раз в неделю или две). Если угли просыпаются, зачерпните обратно в огонь только угли (без золы).
4) Сдвиньте рычаг встряхивания назад, чтобы закрыть дно огня.
5) Откройте главную переднюю дверцу доступа, чтобы добраться до вершины огня.Толкайте его кочергой по окружности костра и действительно встряхивайте и толкайте угли вниз.
6) Если очистка под огнем прошла успешно, из пепла должна была образоваться полость, а из-под дна выступили сгоревшие куски. Когда вы толкаете огонь сверху вниз, он разрушается, давая вам больше места для добавления угля (просто убедитесь, что шейкер закрыт, чтобы он не упал в зольник).
7) Затем я беру кочергу, вставляю ее в дверцу для удаления золы, использую ее, чтобы «зацепить» решетку шейкера, а затем вытряхиваю грязь из решетки.Я делаю это несколько минут, всячески встряхивая и высовываюсь в огонь, чтобы вытащить рыхлый пепел. Это сохраняет огонь горячим и не дает ему задохнуться и умереть.

Так я держу свою плиту горящей пару месяцев подряд. Я думаю, что это требует большего ухода, чем новые, лучшие печи, но мы привыкли к этому по дням сжигания дров, и мы с женой теперь комфортно работаем и поддерживаем огонь в этом помещении. С помощью трюка с алюминиевой фольгой, который я недавно узнал, это неплохая печь.

Можно ли поставить в сарае дровяную печь?

Короткий ответ – ДА! Вы можете поставить в сарае дровяную печь.

Дровяные печи – отличное дополнение любого сарая, гаража, дачи, хижины или даже теплицы.

Обычно люди думают, что из-за того, что сарай сделан из дерева, в нем не может быть дровяной печи.

Не бойтесь, ваш сарай не обидится на то, что вы сжигаете в нем дрова. Если вы используете правильную фурнитуру, у вас будет счастливая жизнь печи в своем сарае.

Хитрость заключается в том, чтобы правильно их подогнать!

Теперь, когда вы знаете, что в сарае можно установить дровяную печь, давайте посмотрим, как это сделать правильно, чтобы у вас была безопасная и теплая жизнь #shed.

Стоимость и цена печи: Какие материалы вам понадобятся, чтобы безопасно разместить дровяную печь в вашем сарае?

Если вы подумываете установить дровяную печь, это, вероятно, потому, что вы приобрели ее или можете получить довольно дешево.

Вот и все для печи, но это дымоход и арматура могут стоить вам денег.

Чтобы ваша плита не перегревалась, поиск подходящих материалов является ключевым фактором.

1. Одностенный / неизолированный дымоход

Пример: дровяная печь в беседке

Это то, что вы обычно ожидаете от печи Chiminea или уличной печи.

Если вы выберете этот вариант, вы должны убедиться, что прилагаются надлежащие усилия для обеспечения огнестойкости окружающей древесины с использованием таких материалов, как огнеупорный кирпич и противопожарная плита.

Это значительно дешевле, чем изолированный дымоход (который мы рассмотрим далее), и вы ожидаете заплатить в районе 30–70 фунтов стерлингов в зависимости от длины.

2. Двойная стенка / Изолированный дымоход

Дровяная печь в коттедже Гиллис и Маккей

В идеале вам нужен дымоход, который будет защищать от коррозионных дымовых газов, может быть установлен внутри или снаружи и изолирован, чтобы он оставался прохладным снаружи.

Ожидайте заплатить до 200 фунтов стерлингов в зависимости от необходимой длины.

3. Дополнительные компоненты

Потолочная опора, кронштейны для крыши, соединительные ленты и дождевик – все это дополнительные элементы, которые вам понадобятся для правильной установки дымохода.

Вы также можете подумать о совместимом противопожарном перекрытии для крыши, где выходит дымоход, чтобы избежать утечки.

Ожидайте заплатить до 150 фунтов стерлингов за дополнительные компоненты.

Хорошие продавцы дымоходов предоставят услуги по проектированию и предоставят рекомендации по установке в соответствии с вашими требованиями. www.stovesonline.co.uk имеет отличный веб-сайт – простой в использовании с большим количеством загружаемой информации.

Отопление сарая: электричество или дровяная печь

Преимущества печи в десять раз превышают затраты на электроэнергию.

Не потребуется много времени, чтобы пожинать денежные выгоды от сжигания дров вместо электричества. К тому же нет ничего лучше, чем теплое сияние вашей печи и треск дров.

Связанное содержание:

Примеры дровяных печей

1. Печи для пиццы

Печи для пиццы

идеально подходят для вашего пространства Sheddy.

Они добавляют тепла обеду на открытом воздухе, обеспечивая вас и ваших гостей едой и теплом, что идеально подходит для Шотландии!

2.Сдано образцов проекта

Вот два красивых образца печки от конкурсантов «Сарай года 2015».

Ниже показано, что вы можете ожидать от строительства по заказу, а не от домашнего проекта. Продуманный дизайн специально для Авторской беседы.

[Источник изображения]

Этот ниже – абсолютный личный фаворит.

Мне нравится весь этот обновленный аспект проекта. Посетив сайт www.readersshed.co.uk в Интернете, вы сможете проследить за исключительной историей, стоящей за этой конкретной сборкой.

Каковы правила установки дровяной печи в вашем сарае?

Правила использования дровяной печи специфичны для каждой дровяной печи, ее размера, марки и модели.

Мы не являемся экспертами в этом вопросе, поэтому лучшее, что можно сделать, если вас беспокоят правила, – это найти слесаря, который установит его для вас.

Мы рекомендуем деревенские печи Carse. Посетите их веб-сайт и поговорите с ними о любых ваших опасениях относительно правил установки дровяных печей.

Вы готовы включить плиту?

В Gillies and Mackay мы ОГРОМНЫЕ печные вентиляторы. Они есть у всех! В нашей гостиной, оранжерее, сарае и хижине.

Печи

определенно повышают ценность вашего опыта в Shedlife, и мы не можем рекомендовать их достаточно высоко.

инструкции в фотографиях и чертежах Как переделать дровяную печь на отработку

Это не только место для хранения автомобиля, но и мастерская, где иногда приходится проводить довольно много времени.Поэтому при отрицательных температурах на улице необходимо предусмотреть отопление.

Буржуйка на отработанном масле делается проще простого

Производители отопительной техники предлагают гаражи на любой вкус. Однако они недешевы и используют дорогостоящий газ или электричество.

В целях экономии умельцы-автомобилисты строят буржуйку или мастерскую для отработки своими руками.

При необходимости перейти на использование горных работ бак ставится на место, нагнетатель закрывается, отверстия на патрубке открываются, открывается обзор и происходит воспламенение топлива.

Универсальная чудо-печь для отработки дров очень практична, позволяет использовать для обогрева любое топливо, которое есть под рукой.

Нюансы эксплуатации

При использовании печки на отработанном масле иногда возникает ряд проблем:

  • Помещение прогревается неравномерно
  • Масло вскипает и брызгает при горении
  • Дым
  • Слишком быстрое сгорание топлива

Как можно решить эти проблемы?

Для равномерного обогрева гаража, в котором возле печи жарко, а чуть дальше уже холодно, нужно прикрепить специальную конструкцию в виде лабиринта.Он прикреплен ко второй камере сгорания. Суть лабиринта – это направление струй горячего воздуха в разные стороны.

Чтобы отработанное масло горело спокойно, без шипения и брызг, его необходимо защищать. Кроме того, топливный бак должен быть заполнен не более чем на 2/3.

Скорость сгорания топлива напрямую зависит от объема топливного бака и тяги. Для сохранения правильных пропорций не стоит делать печь на глаз. Необходимо делать точные чертежи и придерживаться их при изготовлении буржуйки для добычи полезных ископаемых.

ПОСМОТРЕТЬ ВИДЕО

Чтобы масло было безопасным, его необходимо регулярно чистить. Внутренняя поверхность вторичной камеры сгорания очищается через верхнюю съемную часть. В дымоходе делается врезка для удаления нагара. Прочистите отверстия для воздуха и удалите грязь из топливного бака.

Если правильно составить чертежную схему, внимательно следовать ей при выполнении работ и делать все качественно, вы получите экономичную и производительную печь своими руками для обогрева гаража или мастерской.



Простая внутренняя конструкция и при этом высокий тепловой КПД – вот качества, которые отличают дровяную печь от отработанной. Элементарная конструкция без сложных сборок позволяет самостоятельно изготовить печь из подручных средств.

Самодельные печи используются для обогрева складов, гаражей, автомастерских и т. Д.

Как лучше сделать комбинированную печь

Дровяную печь можно сделать и сделать своими руками несколькими способами:
  1. простейшее устройство из стальных и металлических емкостей (баллонов).
  2. Модели с принудительным впрыском воздуха – турбонаддувом.
  3. Устройство капельной подачи для горных работ.

Что касается печного оборудования с капельной подачей, то сделать его полностью безопасным, рассчитать производительность и соблюсти другие условия самостоятельно достаточно сложно. По этой причине выбор следует остановить на самодельной универсальной печи на отработанном масле и дровах с естественной и принудительной подачей воздуха.

В первом случае печь изготавливается исключительно из стальных листов толщиной не менее 5 мм.Допускается применение газовых баллонов, которые перед резкой заполняют водой для предотвращения взрыва оставшегося газа.

Из корпуса цилиндра изготовлены две закрытые емкости, соединенные переходником – металлической трубкой толщиной 2-3 мм. В разъеме просверливаются отверстия на одинаковом расстоянии друг от друга.

В результате сборки получается своеобразная горная приставка, одним концом устанавливаемая на полу, а вторым встраиваемая в топку твердотопливной печи.Самодельные универсальные печи на отработанном масле, дровах, опилках и мусоре, со встроенным водяным нагревом, комплектуются змеевиком из алюминия или меди.

Немного сложнее устройство со встроенным вентилятором, который выдувает потоки воздуха для сжигания мин. Некоторые пользователи устанавливают рядом с плитой вентилятор, направляя поток воздуха внутрь нагнетателя.

Комбинированная печь для дров и горных работ

Универсальная металлическая печь для горных работ и сжигания древесины имеет устройство, в которое сверху подается масло, а снизу укладываются дрова.В процессе сжигания твердого топлива используется принцип верхнего горения.

Печь имеет следующие особенности:

  • Каналы конвективные – печь дровяная на отработке, водогрейная. Помещение обогревается излучением от обогреваемых металлических стен. Для увеличения теплового КПД к корпусу приваривается несколько отрезков трубы. Так получается простейший воздухонагревательный прибор, использующий принцип конвекционного нагрева.
  • Водяная рубашка – самодельная печь на дровах и отработанном масле с водяным контуром, позволяет отапливать не только помещение с установленным обогревателем, но и соседние помещения.
    Внутри корпуса установлена ​​простая катушка. Подойдет кусок изогнутой трубы соответствующего диаметра. Для лучшего отвода тепла используйте медную или алюминиевую катушку.
    Радиатор установлен так, чтобы избежать прямого контакта с огнем. Отопление осуществляется за счет нагретых дымовых газов.
  • Топка – вне зависимости от того, чем планируется топить печь, использовать приставку для добычи полезных ископаемых или дрова, применяется принцип пиролизного горения. Сначала сжигается само топливо, а затем дожигаются выхлопные газы.Для этого в конструкции предусмотрено две камеры сгорания.

В печах с естественной подачей и отводом воздуха используются специальные форсунки внутри корпуса для обеспечения необходимой подачи кислорода.

Как переделать дровяную печь для горных работ

Переделка дровяной печи на отработанное моторное масло не требует изменения внутреннего устройства и конструкции каменки. Как правило, для этого изготавливается специальная приставка для испытаний, состоящая из следующих узлов:
  • Первичная камера сгорания – по сути, это поддон для отходов, который имеет простейшее назначение – хранить топливо и обеспечивать достаточное испарение. поверхность, необходимая для сжигания масла.
  • Топливозаборник – со стороны изготовленного топливного ресивера приварен отрезок трубы малого диаметра. Добыча будет разлита и воспламенена через отверстие.
  • Вторичная камера сгорания – полноценной топки в устройстве для сжигания отработки нет. Дожигатель представляет собой изогнутую трубу достаточного диаметра, соединенную с поддоном. По всей длине выполнены инжекционные отверстия – форсунки для подачи воздуха, необходимого для вторичного горения при пиролизе.
  • Защитный кожух – при модернизации дровяной печи на отработанное масло учитывается, что основной нагрев будет осуществляться за счет стальных стенок топки, а не за счет приставки масляной горелки.По этой причине труба, отходящая от поддона, изогнута так, что она находится примерно в центре открытой дверцы твердотопливного обогревателя. По краям приваривается стальной кожух размером с топку дровяной печи, предотвращающий попадание дыма в помещение.

Модификация топки под масло несложная и требует минимальных финансовых вложений.

Как использовать масло в дровяной печи

Многофункциональная печь, работающая как на отработанном масле, так и на дровах, требует грамотной эксплуатации, умения заправляться и зажигать жидкое топливо.Особые меры предосторожности необходимы при использовании самодельных печей.

Заправка и розжиг производится следующим образом:

  • Отработанное масло можно заливать в топку через специальное отверстие с патрубком, расположенным на насадке, специально сделанной с малым диаметром. Заправка разрешена при горящем топливе. Поддон заполнен на.
  • Розжиг – опилки в смеси с отработанным маслом используются для растопки топлива. Если добыча холодная, после заправки залить горючую жидкость в топливный ресивер.Розжиг производится бумагой, свернутой в трубку.
После возгорания масла, о чем свидетельствует равномерный гул, печь переключается в режим длительного горения, закрывая шиберную заслонку.


Где теплопередача печи выше – на шахте или на дровах

Дровяные отопительные печи, которые также работают на отработанном масле, постепенно становятся все более популярными. На востребованность и широкое использование влияет возможность изготовления своими руками, дешевизна майнинга.

Опыт эксплуатации помог выявить следующие различия в использовании дров и масла:

  • Теплообмен – при сжигании масла выделяется больше тепла, чем при сжигании дров. Жидкое топливо дешевле, поэтому топить топку отработкой экономичнее.
    Для сжигания может использоваться любой тип вторичного масла: моторное масло, трансмиссионное масло, трансформаторное масло. Согласно таблице тепловыделения мазут при сжигании дает 39,2 МДж / кг, дрова всего 14-17 МДж / кг.
  • Наличие топлива – если рядом с отапливаемым помещением есть АЗС или автомастерская, то получить масло несложно.
    Стоимость проработки будет в 1-2 раза дешевле по сравнению со стоимостью, которую ее предлагают посредники. Дрова дороже, но доступны практически в каждом регионе РФ.
Скомбинировать печь на отработку и дрова довольно просто. Для этого не нужно покупать дорогое оборудование. Модернизация приведет к экономии затрат на отопление не менее чем на 40%.

Для того, чтобы провести какие-то работы в гараже или на даче в холодное время года, нужно организовать простейшее отопление. Зная, сколько сегодня стоит электричество, большинство мастеров гаража предпочитают использовать заводские и самодельные обогреватели, работающие на дереве или масле. Задача нашей статьи – предоставить чертежи и подробно описать, как сделать буржуйку своими руками для использования в гараже или небольшом загородном доме.

Подбираем конструкцию печи

Так как в Интернете достаточно чертежей обычных печей, мы предложим на выбор 4 оригинальных дизайна, один из которых обязательно подойдет вашим условиям:

  1. Двухходовая печь на дровах и угле, сваренная из листового металла.
  2. Обогреватель вертикальный из газового баллона с воздушным или водяным контуром.
  3. Пиролизная печь длительного горения из баллона или трубы, установленной горизонтально.
  4. Капельница для разработки автомобильных и других масел.

Агрегат с двумя дымовыми контурами

Примечание. Отопительную печь также можно построить из керамического кирпича, как описано в этой теме. Такой источник тепла хорошо впишется в интерьер коттеджа, но неудобен для гаража из-за размеров кирпичной конструкции, долгого прогрева и малоподвижности.

Дровяная печь с воздушной камерой вверху

  1. Если вы проводите в гараже немного времени (1-3 часа в сутки), то вам нужно будет быстро отапливать помещение, и это будет обеспечивать вертикальная дровяная печь с воздушным теплообменником (вариант № 2), изображенный на фото. Вентилятор, продувающий воздух через верхнюю камеру, действует как тепловая пушка.
  2. Такой же второй вариант подходит для больших боксов (стандартные размеры гаража 6 х 3 м).Затем воздушная камера превращается в водяной контур, подключенный к регистрам нагрева.
  3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – экономичная двухходовая дровяная печь, или №3 – агрегат постоянного горения. Выбор зависит от материала, который у вас есть: первый – из баллона с пропаном, второй – из листового железа толщиной 4 мм.
  4. Тем, кто планирует сжигать отработанные масла для отопления, рекомендуется печь капельного типа сваривать из круглой трубы (вариант No.4). При желании и умелости его можно модернизировать – превратить в котел, сделав водяную рубашку.

Двухкамерная печь пиролиза

Ссылка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитую печь – топку бубафон и небольшую каменку из бортов. Изготовление первого подробно описано, второго показано на видео:

Сборка эффективной буржуйки

Общеизвестно, что обычные железные печи отличаются низким КПД (около 45%), так как вместе с дымовыми газами в дымоход уходит значительная часть тепла.В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка двух перегородок на пути продуктов сгорания. В обход них газы передают тепловую энергию стенам, что повышает КПД (55-60%), а буржуйка – экономичнее. Принцип работы агрегата отражен на чертеже – схеме:

.

Для изготовления потребуется лист низкоуглеродистой стали толщиной 4 мм, отрезок трубы Ø100 мм и металлопрокат для ножек и решетки.Теперь о том, как сделать экономную буржуйку:

  1. Вырезать металлические заготовки по чертежу и сделать проемы для дверок топки и зольника.
  2. Приварите решетку из уголков или арматуры.
  3. Из вырезанных деталей изготовить двери с замками.
  4. Соберите агрегат прихватками, а затем полностью сварите швы. Установить дымоход и ножки.

Консультации. Нижнюю перегородку, сильно нагретую пламенем, лучше всего делать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастера практикуют приваривание к корпусу дополнительных внешних ребер, как показано на фото.

Как сварить вертикальную печь из баллона

Эта печь-камин отличается от аналогичных агрегатов наличием воздушной камеры, расположенной в верхней части и полностью изолированной от топки стальной перегородкой. Внутри установлены ребра теплообменника, через которые нагретый воздух выдувается вентилятором. Для подачи холодной струи и выброса горячей струи в крышку встроены сопла диаметром 40-50 мм, что показано на чертеже.

Примечание. Расположение камеры подогрева воздуха в верхней зоне топки позволяет отводить тепло проходящих мимо продуктов сгорания в дымоход. Поскольку в вертикальной печи пламя охватывает всю часть дров, в отдельном отсеке происходит интенсивный прогрев воздушного потока, за счет чего температура в гараже быстро повышается.

Первый шаг – это правильная разборка 50-литрового баллона с пропаном.Чтобы вытеснить оставшийся сжиженный газ, необходимо открутить вентиль и заполнить емкость водой доверху. После болгарки нужно отрезать крышку (линия отреза – заводской шов) и действовать в таком порядке:

  1. В боковой стенке цилиндра проделайте прямоугольные проемы для ясеневых и загрузочных люков и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие диаметром 100 мм для дымовой трубы.
  2. Сделайте съемные решетки и установите их внутри корпуса на приваренные уголки.
  3. Изготовить дверцы зольной и топливной камеры, прикрепить к ним ручки и петли, а затем установить в оконные проемы.
  4. Вырежьте из металла 4 мм круг диаметром 30 см, чтобы сформировать дно камеры. К одной из его поверхностей приварите ребра из рулона металлолома, а затем герметично присоедините к топке для сварки.
  5. В отрезной крышке сделать 2 отверстия и приварить патрубки для подключения воздуховодов. По готовности установите крышку на прежнее место (а теперь – над теплообменником) и аккуратно приварите стык.

Вертикальная буржуйка в гараже способна сжигать дрова различного качества и влажности, в том числе опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Кроме того, он может обеспечивать теплом радиаторы и регистры, если они подключены к патрубкам в верхней крышке камеры и система заполнена охлаждающей жидкостью.

Внимание! Во избежание вскипания воды и поломки труб нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бак открытого типа.В качестве охлаждающей жидкости используйте антифриз, ведь гараж круглосуточно не отапливается.

Производство горизонтальных обогревателей

Если поставить стандартный баллон с пропаном горизонтально и устроить дверцу в конце, то получится довольно просторная топка, куда будут заходить метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как показано на чертеже.

Дожиг горючих газов в этой печи совмещен с отбором тепла от продуктов сгорания, охватывающих полусферические перегородки (вырезанные из корпуса цилиндра).Ну и непременный атрибут интенсивной теплоотдачи – внешние ребра из стальных полос – в обязательном порядке. Практика показывает, что такая печь отапливает гараж площадью до 50 м² в режиме среднего горения, о котором рассказывается в следующем видео:

В изготовлении нагревательный блок прост: в передней части устанавливаются дверцы, а в задней прорезается отверстие, где вторичная камера сваривается из трубы или второго баллона. Чтобы не отнимать полезный объем топки, зольник делают навесным.При необходимости поверх горизонтальной части ставится варочная панель.

Изготовление буржуйки для горных работ

Дизельное топливо и отработанное моторное масло являются высококалорийными видами топлива. Если достать недорого, то с дровами и углем возиться нет смысла, проще сделать надежную печь – капельницу. Его принцип действия заключается в сжигании отходов, капающих в горячую чашу. Более того, в пути жидкое топливо успевает прогреться, так как проходит по встроенной в трубу маслопроводе – дожигателю.Устройство печь-камин капельного типа подробно показано на чертеже.

Для эффективного сжигания масла в печь нагнетается воздух с помощью вентилятора, а добыча естественным образом течет из резервуара, подвешенного к стене рядом с каменкой. Другой вариант – принудительная подача топлива за счет создания давления в топливном баке (например, ручным насосом).

В качестве корпуса печи могут выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см.Изготовить масляную печку своими руками – задача несложная, главное правильно проделать отверстия и прорези в форсажной камере и проложить топливопровод к установленной внизу чаше. Полное руководство по сборке см. В другой нашей статье. Более подробно с работой отопителя вы можете ознакомиться из видео:

Заключение

Необходимо понимать, что представленные выше конструкции дровяных и масляных печей для гаража могут быть изменены и модифицированы Вами в процессе эксплуатации. В этом вся прелесть самодельных печей – их дорабатывают по вашему желанию.Пример: мастера гаража часто делают внешний водяной контур на основе самоварного теплообменника, встроенного в вертикальный участок дымохода. Это дает возможность использовать водяное отопление, не мешая конструкции и переделке самой печи.

Инженер-проектировщик с опытом работы в строительстве более 8 лет.
Окончил Восточноукраинский национальный университет. Владимир Даль по специальности «Оборудование электронной промышленности» в 2011 году.

Связанные записи:


При работе с любыми механизмами используются технические масла.При использовании по назначению они не сгорают и остаются горючими. Альтернативный вариант их повторного использования – вместо вторичного использования – буржуйка на отработанном масле, которую вы можете сделать своими руками.

Попробуем разобраться, как устроена буржуйка и какие материалы потребуются для ее изготовления. Также мы расскажем вам о популярных моделях самодельных печей и поделимся секретами их успешной эксплуатации.

Работа буржуйки основана на явлении пиролиза.Такая печь, в которой топливо добывается нефтью, имеет 2 основных отсека: бак и камеру сгорания, которые находятся на разных уровнях. Первый предназначен для разливки горных выработок и ее сжигания.

В другом отсеке, расположенном выше, дожигаются продукты горения горных работ в смеси с воздухом. На первом этапе температура относительно умеренная, на втором этапе она намного выше – до 800⁰С.

При изготовлении такой печи основная задача – сделать так, чтобы воздух поступал в оба отсека.Он входит в первую камеру через отверстие для загрузки жидкого топлива. Отверстие снабжено специальной заслонкой, с помощью которой регулируется объем подачи воздуха.

Несмотря на то, что конструкция печи очень проста, к дымоходу печи предъявляются повышенные требования. Для эффективного отвода продуктов сгорания необходимо подготовить прямую трубу диаметром более 10 см и длиной более 400 см. Изгибы и горизонтальные участки крайне нежелательны.Помимо своего прямого назначения, труба выполняет также роль теплообменника остаточного тепла.

Доступ воздуха ко второму резервуару обеспечивается отверстиями диаметром около 9 мм. КПД правильно собранной буржуйки достигает 90%. Визуально разные буржуйки могут отличаться друг от друга как по форме, так и по размеру, но принцип работы одинаковый.

Мощность печки пропорциональна объему нижнего бака. Чем он объемнее, тем реже придется добавлять майнинг.Иногда этот контейнер делают очень массивным, вмещает около 30 литров отработанного масла.

Усовершенствование простой конструкции печи для испытаний позволило изобрести устройство для обустройства гаража, в котором будет приятно мыть руки горячей водой, или небольшую личную баню:

Галерея изображений

Создание плита-печь из газового баллона

Еще один вариант конструкции печи на разработку – самодельная плита-печь на базе газового баллона объемом 50 литров.Помимо этого базового элемента нужно подготовить 2 стальные трубы со стенкой около 4 мм и диаметром 10 см. Один из них будет удалять горящие газы, а второй выполнять функции теплообменника.

К этому следует добавить стальной лист толщиной 4 мм для кожуха над теплообменником и перегородки, разделяющей испаритель и камеру сгорания. Для самой паровой камеры понадобится тормозной диск от автомобиля с таким диаметром, чтобы он без усилий входил в цилиндр. Кусок 0.Для подачи масла в камеру сгорания нужна 5-дюймовая труба.

Отличная буржуйка получается из бывшего в употреблении баллона. Хоть и газа в нем нет, но лучше перестраховаться – подержать баллон снаружи некоторое время с открытым клапаном. Вокруг розетки наносится пена. Когда перестанет пузыриться, вентиль закручивается, если он съемный, если нет, конденсат сливается другим способом.

Дополнительно в наличии должен быть угол стальной равносторонний с полкой 50 мм и длиной более 1 м, угол 0.Клапан 5 дюймов, хомуты для уплотнения – 2 шт., Шланг, любой баллон с игольчатым клапаном.

Работа по созданию буржуйки выполняется в определенном порядке. Сначала шар переворачивают вверх дном и в нем просверливают небольшое отверстие. Такие меры, как смачивание сверла и сверление маслом, предотвратят искрение.

Клапан демонтируется газовым или разводным ключом. Освободив емкость от всех остатков, ее можно разрезать, сварить.

Емкость очищается от газового конденсата.Осторожно слейте воду подальше от корпуса, так как неприятный запах сохраняется долгое время. Затем заготовку заливают водой, после чего снова сливают, удаляя таким образом оставшийся газ. Поскольку смесь взрывоопасна, поблизости не должно быть источников открытого огня.

Вырежьте в корпусе цилиндра 2 прямоугольника одинаковой ширины, равной 1/3 диаметра заготовки. Высота нижнего прямоугольника 20 см, второго, расположенного на 5 см выше первого, 40 см.Для разделения камер из листа вырезается круг диаметром, равным внутреннему диаметру сосуда.

В его середине делается отверстие для трубы диаметром 10 см. Эта часть будет отделять камеру сгорания от теплообменника.

Горелка изготавливается из трубы длиной 20 см и диаметром 10 см. В нижней его части продырявливают отверстия диаметром около 2 см. Внутреннюю часть очищают от заусенцев, иначе они будут собирать на себе сажу, которая впоследствии значительно сузит отверстие.

На горелку надевают предварительно вырезанный круг, располагая его ровно посередине, и сваривают. Конструкцию помещают внутрь печи и по окружности баллона делают сварной шов.

Приварите днище и крышку к тормозному диску автомобиля. Это будет поддон для сбора капель или чаша испарителя. Для подачи топлива в крышке оставляют отверстие, через которое воздух будет поступать в печку. Отверстие делают достаточно широким, иначе упор будет уменьшаться, и масло не попадет в чашу.

Приварите трубу к верхней части крышки. Из трубы диаметром 10 см делают гильзу, которая соединяет чашу с конфоркой.

Собирается система подачи топлива, для которой:

  • сделать приемное отверстие в поддоне;
  • вставить в нее отрезок под углом примерно 40 ° к водяной трубе 0,5 дюйма;
  • приварить трубу к корпусу печи;
  • К трубе прикручивается аварийный резервный клапан, роль которого играет обычный водопроводный кран.

Теплообменник изготавливается из трубы сечением 10 см. Он врезан по горизонтали в корпус печки, а на торце установлен отражатель. Накачивание осуществляется путем установки канального вентилятора в конце теплообменника. Воздух, прогоняемый через теплообменник с его помощью, имеет высокую скорость.

Чтобы сделать систему более управляемой, она автоматизирована путем подключения термостата к канальному вентилятору. Это решение позволяет установить необходимую температуру.

Внутри теплообменника размещается завихритель воздуха, состоящий из треугольных зубцов, соединенных сваркой.Дымоход делают из трубы сечением 10 см.

Вваривается в отверстие в верхней части корпуса печи и выводится через стену на крышу здания.

Участок трубы, проходящей через ограждающую конструкцию, лучше всего поместить в огнеупорное стекло, а в точке входа нужно прикрепить металлический лист.

Далее занимаются изготовлением масляного бака. Если есть баллон без фреона с исправным игольчатым клапаном, то он для этой цели вполне подойдет.Емкость и печь соединены шлангом, подсоединенным к вентилю. Для заливки отработанного масла в корпусе бака делается отверстие.

Для обеспечения доступа воздуха к горелке и чаше испарителя в дверце нижнего отсека выбран паз. К дверному проему верхней камеры прикреплены упорные пластины, что обеспечивает надежную герметизацию камеры сгорания. С этой же целью дверь дополнительно оснащается замком.

Теперь, даже если корпус печки деформируется в результате сильного нагрева, герметичность камеры сгорания не нарушится.

Осталось приварить ножки из уголков к корпусу и поставить духовку вертикально. Помимо буржуйков в вертикальном исполнении, они изготавливаются и из цилиндра. Их структура похожа.

Буржуйка с водяным контуром

В любом доме можно использовать аварийный источник тепла. Свою роль может сыграть обыкновенная, но немного модернизированная буржуйка. Усовершенствовать печь можно двумя способами – надеть на трубу горелки водяной рубашку или обмотать ее корпус змеевиком из медных труб.

Витки змеевика размещаются на расстоянии около 5 см от перфорированного кожуха буртика и подключаются к общей системе отопления. Вокруг катушки установлен отражающий экран. Для его изготовления используется листовой алюминий, оцинкованная сталь, олово.

Водяная рубашка – это резервуар в верхней камере печи. В его корпусе должно быть 2 штуцера – один для подачи, а другой для отвода воды. В целом по конструкции напоминает самовар. Объем водяной рубашки зависит от длины системы отопления и способа циркуляции теплоносителя.

На практике вопрос устройства водяного контура решается установкой емкости непосредственно на плиту. Горячая вода поступает в систему отопления через выход в систему отопления. Пройдя по кругу, он отдает тепло в комнату и возвращается обратно в емкость.

Если в системе установлен насос, объем бака невелик, а при естественной циркуляции – внушительных размеров. Для контроля параметров воды на баке устанавливают манометр и термометр.

Капельная буржуйка для горных работ

Также можно сделать экономичную модель капельной печи самостоятельно. Для дела подойдет небольшая металлическая бочка или другая емкость, имеющаяся в хозяйстве. В корпусе проделывается отверстие, через которое будет течь масло.

Такой агрегат, работающий на отработанных нефтепродуктах, может дымить, поэтому помещение, в котором он устанавливается, должно иметь хорошую вентиляцию.

В емкости проделывается отверстие по диаметру трубки. Сама трубка приобретает форму буквы «L», а горелка подвешивается.

Переделка буржуйки для горных работ

Когда в хозяйстве уже есть буржуйка, но не устраивает то, что она работает на твердом топливе, можно модернизировать и она станет универсальной. Для этого делается приставка, напоминающая по своей конструкции печку по обработке в нижней ее части.

Здесь тоже труба перфорированная, но не прямая, а изогнутая под прямым углом. Он соединен с боковой стенкой топки, которая служит последней камерой сгорания.Если дверца буржуйки приварена и в ней проделано отверстие для входа трубы, то печь будет работать только на отработке.

Модернизация этой печи заключается не только в дополнении ее специальной насадкой, но и в оригинальном решении защиты близлежащих предметов от огня, используя принцип конвекции. Для этого к боковой стенке топки приваривали трубы. Поступающий в них снизу холодный воздух охлаждает конструкцию.

Чтобы можно было использовать для отопления не только техническое масло, но и дрова, сделаны две сменные дверцы.Стандартный навешивается, когда планируется закладывать дрова, а модернизированный с соответствующим отверстием – когда печь будет работать на отработанном масле.

Также предлагаем прочитать статью о том, как собрать буржуйку на отработанном масле из трубы – для ознакомления с материалом перейдите по ссылке.

Секреты успешной эксплуатации буржуйки

Чтобы печка, работающая на отработанном масле, работала качественно и безопасно, нужно придерживаться нескольких советов.Перед использованием масло необходимо дать постоять. Залить в маслобак на 2/3 объема последнего.

В целях безопасности все элементы печи следует регулярно чистить. Чтобы упростить эту задачу, его верхний модуль должен быть съемным. Это обеспечит доступ к камере сгорания. Чтобы удалить копоть со стенок дымохода, следует постучать по нему.

Для продления срока службы камеры сгорания и топки в целом ее необходимо покрасить красками, устойчивыми к высоким температурам… Печь должна быть установлена ​​на негорючем основании. Его нельзя размещать на сквозняке, под действием которого пламя может вырваться наружу.

Выводы и полезное видео по теме

Усовершенствованная конструкция печки-печи. Подробностями ее создания делится автор видео:

По конструкции плита-печь несложная, но чтобы сделать ее самостоятельно, нужны чертежи с точными размерами. Конструкция, сделанная на глаз, не только не даст тепла, но и станет источником различных неприятностей в виде копоти, брызг масла и многочисленных переделок.

Начать изготовление такого агрегата имеет смысл только тогда, когда есть возможность обеспечить его топливом. В противном случае его эксплуатация будет экономически невыгодной.

Может у вас уже есть опыт изготовления печей своими руками? Пожалуйста, поделитесь некоторыми ценными советами с нашими читателями. Оставляйте свои комментарии в блоке ниже. Здесь же вы можете задать интересующий вопрос по теме статьи, и мы постараемся на него оперативно ответить.

Как спроектировать приподнятый очаг для отдельно стоящих дровяных печей | Руководства по дому

Лори Бреннер Обновлено 17 декабря 2018 г.

Дровяные печи добавляют дому не только деревенский шарм.Они предлагают второй источник тепла при отключении электроэнергии. Но прежде чем купить и установить отдельно стоящую дровяную печь, вам нужно защитить пол под ней и стены вокруг нее. Помимо дополнительной безопасности, приподнятый очаг также поднимает вашу дровяную печь над полом – удобство, которое облегчает доступ к ней. Очаг создает защитную зону вокруг дровяной печи, чтобы улавливать падающие угли и нагретый сок, который может выскочить, когда вы откроете дверь, чтобы пополнить или отрегулировать огонь.

Размер очага и зазоры

Даже если у вас есть идеальное место для дровяной печи, если оно не соответствует требованиям по зазору, вам придется проделать большую работу, чтобы сделать его безопасным. Нарисуйте на миллиметровой бумаге масштабный чертеж, в котором очаг и дровяная печь расположены так, чтобы дымовая труба располагалась на расстоянии не менее 18 дюймов от стены из горючего материала. Сама дровяная печь должна стоять на расстоянии 36 дюймов от горючих стен и потолка, если на ней не установлены тепловые экраны.Согласно Кодексу 211 Национальной ассоциации противопожарной защиты, приподнятый очаг должен выступать по крайней мере на 18 дюймов со всех сторон вокруг печи, чтобы обеспечить адекватную защиту пола. Перед тем, как спроектировать и построить свой очаг и купить дровяную печь, проконсультируйтесь с местными органами пожарной безопасности и строительства.

Форма очага

Если вы соблюдаете требования к свободному пространству при выборе места для дровяной печи, форма очага зависит от вас. Если вы планируете построить очаг в углу, лучше всего подойдет угловой вариант, поскольку он позволяет сэкономить на строительных материалах.Если очаг выделяется из стены, используйте прямоугольник или квадрат. В то время как вы можете добавить больше углов к своей конструкции очага – например, в форме половины шестиугольника или восьмиугольника – придерживайтесь простой формы, чтобы упростить конструкцию. Помните: чем сложнее форма, тем сложнее конструкция. Не забывайте о отделочных материалах на этапе проектирования, так как материалы также могут повлиять на ваши методы строительства.

Материалы для пола

Расстояние под вашей дровяной печью определяет материалы, применяемые для пола во время строительства.Если у дровяной печи есть только 2-дюймовый зазор от топки до пола, NFPA требует огнестойкого пола – его нельзя размещать на полу, содержащем горючие материалы. Если печи имеют ножки от 2 до 6 дюймов или зазор под ними, защитите пол одним слоем полых блоков кирпичной кладки толщиной не менее 4 дюймов с открытыми концами, чтобы обеспечить циркуляцию через него; Накладка из листового металла толщиной 24 мм. Отдельно стоящие дровяные печи с пространством не менее 6 дюймов под топкой могут быть установлены на полах из горючего материала, если пол очага состоит из близко расположенных блоков каменной кладки толщиной 2 дюйма, а верхняя поверхность кладки покрыта сталью 24-го калибра. .Для печей с более высокими ножками соблюдайте требования производителя и местные строительные нормы и правила.

Конструкция очага

Некоторые воздухонепроницаемые дровяные печи могут весить до 380 фунтов или более из-за толстой стали, используемой при изготовлении, поэтому вам необходимо построить очаг, который выдержит такой вес. Избегайте ударов только по коробке с деревянным каркасом, покрытой фанерой и плиткой – это не соответствует нормам. Утвержденная UL подушка для очага может быть установлена ​​поверх пола очага, если она соответствует местным строительным нормам и инструкциям производителя дровяной печи по установке.Вам не нужно защищать пол, когда дровяная печь стоит на топке из бетонной плиты без горючих материалов под плитой или на очагах, построенных из негорючих материалов, которые также имеют двухчасовую огнестойкость. Другие материалы для безопасного строительства очага включают кирпич, цемент или камень.

Традиционный вьетнамский – Пхо Ба Лу

Когда вы войдете в завершенный ресторан Pho Ba Luu в конце этого года, вы заметите свежее сочетание старой и новой архитектуры.Вьетнамский ресторан, задуманный Стюартом Дэвисом и его невестой Джессикой, займет видное место на Восточной Мэйн-стрит внутри бывшей механической мастерской, которая ремонтируется в рамках более крупного проекта девелопера Энди Блидена Butcher Block.

В то время как Блиден хранит 75-летнюю патину на бетонных блоках конструкции, он и Дэвис не собираются создавать ощущение деревенского стиля, чтобы доминировать в пространстве. Большая часть эстетики старого гаража, включая старый обогреватель, подвешенный к потолку, будет сиять в новом дизайне, но есть много современных материалов, которые обновляют пространство.«Мы не пытаемся делать кучу вторичных материалов», – сказал Дэвис. «Бар будет отчасти отреставрированным местом, но мы не пытались найти старинные гаражные ворота. Буржуйку ставить не собираемся.

Скорее, Дэвис сказал, что еда сама по себе определяет дизайн ресторана. «С точки зрения дизайна мы начали с меню, – сказал Дэвис. «И поэтому каждая деталь существует по определенной причине. Это связано с эффективностью обслуживания.”

Тем не менее, Дэвис знает, что хороший дизайн может улучшить качество обслуживания клиентов, в том числе то, насколько посетители наслаждаются едой. «Мы хотели создать классную атмосферу, ориентированную на широкий круг людей», – сказал он, отметив, что трудно найти отличный дизайн в таком ресторане, если вы не находитесь на побережье. «Одна из вещей, которую мы хотели сделать с дизайном, – это показать, что вьетнамская еда свежая – она ​​полезна», – сказал Дэвис.

Входя в зал с Мэйн-стрит, вы встречаетесь у служебной линии, по бокам которой расположены зоны отдыха на 74 места.Посетители разместят свой заказ, пройдя мимо свежих овощей и приготовив Пхо, традиционный вьетнамский суп. «Вы не заказываете, создавая еду, – сказал Дэвис, – потому что это конкретное меню, на составление которого уходили сотни лет». Скорее, меню из вариантов питания описывает то, что есть в наличии. После того, как заказ размещен, клиенты берут номер, и еда подается к их столу.

Расстановка сидений должна быть гибкой. Банкетные залы расположены с одной стороны, в то время как другая зона отдыха имеет более низкий потолок, чтобы она чувствовалась отличной от большей комнаты.«Что касается звука, мы зонировали эту конкретную зону, поэтому, если кто-то там проводит собрание, мы можем уменьшить громкость прямо там», – сказал Дэвис.

Две большие гаражные ворота – одна с фасада, выходящего на главную улицу, а другая с задней стороны, выходящая во двор, – могут быть открыты в теплую погоду, чтобы соединить пространство с улицей. Сиденья, будь то столы или высокие сиденья, могут сливаться с активностью Мэйн-стрит, когда двери открыты. Бар находится в задней части помещения рядом с другой дверью гаража.

Дэвис работает с Крисом Бургином над дизайном собственного ресторана в компании Axxis, Inc., расположенной в Луисвилле.

Когда его спросили, как он придумал концепцию ресторана, Дэвис пошутил: «Я не знал, вьетнамцы сделали». Но Дэвис имеет очень личное отношение к поданной еде. «Моя невеста [Джессика] – вьетнамка, – сказал он. «Итак, мы изучаем это уже несколько лет. Она из Далласа, а в Далласе на каждом углу есть ресторанчик фо.

На вьетнамском языке Ба означает миссис.а Луу – семья Джессики, поэтому ресторан Пхо Ба Луу переводится на Пхо миссис Луу. «Это рецепты ее матери, – сказал Дэвис. «Это все очень традиционно».

«Если задуматься, все это было приготовлено на улицах Вьетнама», – сказал Дэвис. «Это как уличная еда. И это быстро. Он действительно создан для концепции fast-casual “.

Дэвис сказал, что как только ресторан заработает, появятся и другие варианты питания. «Во время обеда это будет очень быстро», – сказал он. «Во время ужина мы собираемся превратиться в позднюю ночь, счастливый час и тому подобное.Тогда будет больше коктейлей, бегунов и больше услуг ».

«У Стюарта были отличные дизайнерские идеи, – сказал Блиден. «Я был очень взволнован, потому что это было подходящее место для нужного здания в нужное время».

«Я работал со многими ресторанами, и важно, чтобы вы плыли в одном направлении. Это просто критично », – сказал Блиден. «Когда он получил здание, он не пришел сюда и не сказал, что нам нужно что-то изменить. Он сказал, что оболочка отличная, и мы можем ее использовать.”

«Я искал место около полутора лет, – сказал Дэвис. «Рестораны – это достаточно сложно, но иметь дело с недвижимостью на входе было почти невозможно». После того, как друг порекомендовал Блидена, совпадение было найдено. «Мы бы ни за что бы не сделали этого, и точка, если бы Энди не участвовал в этом», – сказал Дэвис.

«Это здание послужило катализатором для покупки всех зданий», – сказал Блиден. «Я всегда проезжал мимо этого здания и всегда говорил, что если это здание когда-нибудь выставят на продажу… Это одно из зданий, которое я всегда хотел.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
