Установка электросчетчика своими руками: практика



В каждом доме должен иметься электросчетчик. Без него невозможно измерять потребление электроэнергии, а также отключать питание в той или иной области дома. Сегодня многие люди предпочитают проводить замену старого электросчетчика своими руками, что позволяет сэкономить на услугах электрика.

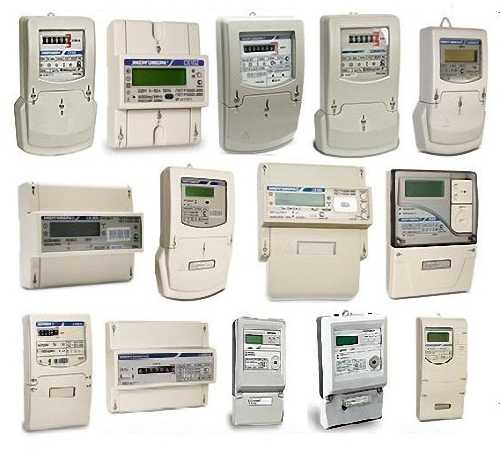

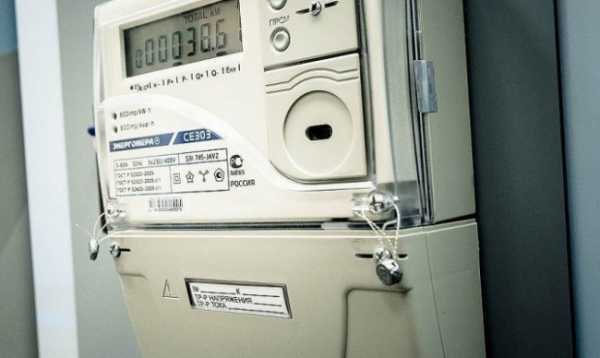

Электросчетчик

Но здесь следует знать, что такая задача сопряжена с определенным риском, ведь работать придется с прибором, подключенным к сети. Из этой статьи вы узнаете о том, как правильно провести монтаж электросчетчика, чтобы не пострадать, а получить желаемый результат.

С чего начинаем

В самом начале следует не бежать и снимать счетчик со стены, а разобраться в том, что он из себя представляет. Счетчик для учета потребления электроэнергии представляет собой вариант электроизмерительного прибора. Он используется в быту для учета количества потребленной электроэнергии в быту, а также на промышленных предприятиях и других сооружениях.

Обратите внимание! Электросчетчик обеспечивает контроль над потребленной электроэнергией за определенный промежуток времени.

Существуют различные модели, которые могут проводить более точные замеры с учетом дополнительных параметров (например, день-ночь).
На сегодняшний день, решив заменить старый прибор на более современные модели, можно выбрать понравившееся устройство из довольно-таки обширного рыночного предложения. При этом необходимо знать, что каждая модель обладает своими характеристиками и достоинствами.
Стоит отметить, что все электросчетчики можно разделить на две большие группы:

  • старые – оснащены механическим диском, вращение которого отражает количество потребленной энергии. Это индукционные модели. Наиболее часто в домах используются приборы NE-1-44 и СО-И446;

Обратите внимание! Именно такие модели сегодня заменяют на более современные изделия.

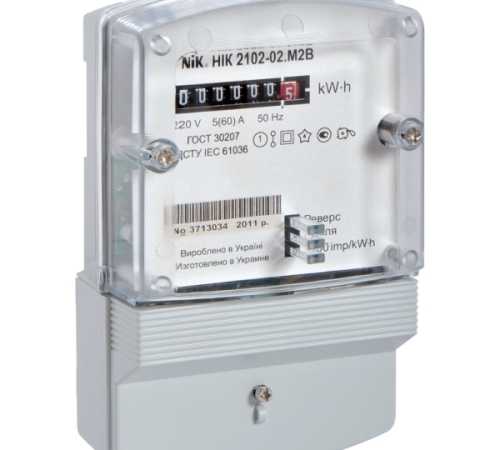

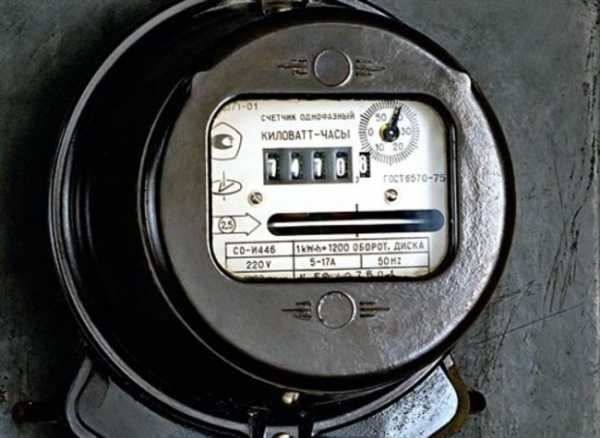

Индукционный электросчетчик

  • современные. Они имеют электронный принцип работы. Такие приборы уже не имеют механически вращающегося диска, а оснащены жидкокристаллическим экраном. Они обладают большим количеством преимуществ, так как дают возможность значительно расширить число определяемых параметров, что позволяет снизить затраты на оплату коммунальных услуг. Наиболее популярные на сегодняшний день модели электронных электросчетчиков СЕ 102, ЦЭ6803В и СОЭ-55.

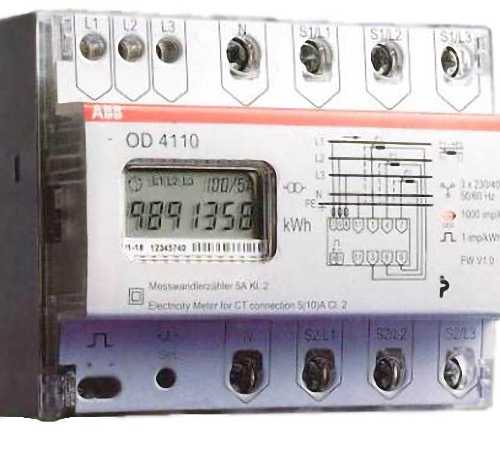

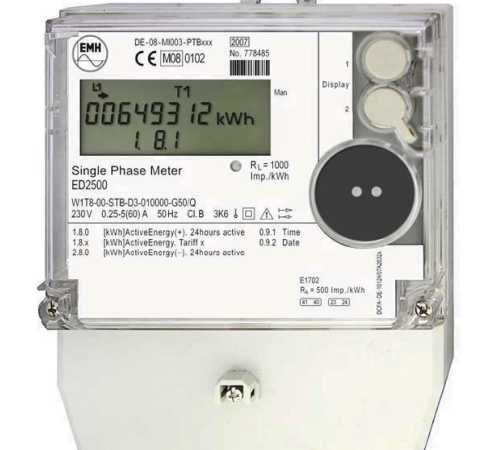

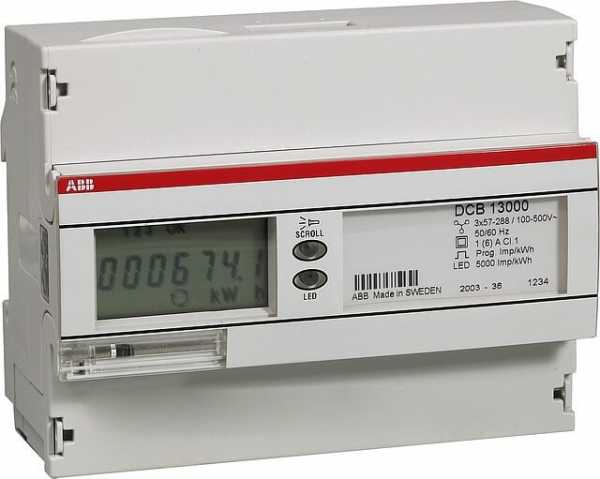

Электронный электросчетчик

Сегодня имеется возможность установить в доме как индукционные, так и электронные модели приборов. Поэтому, чтобы сделать правильный выбор, необходимо знать плюсы и минусы каждого принципа работы.

К достоинствам индукционных моделей можно отнести следующие моменты:

  • доступная стоимость;
  • длительный срок эксплуатации;
  • выгодный срок межповерочного интервала.

В свою очередь электронные изделия отличаются такими достоинствами:

  • более совершенный принцип работы. Здесь используется полупроводниковые микросхемы, что позволяет обходиться без вращающегося механизма. В результате сигнал здесь подается сразу на датчик напряжения;
  • характерен более высокий класс точности;
  • позволяют больше экономить на оплате коммунальных услуг.

Как видим, современные электронные электросчетчики более выгодны в наше время.

Какими еще бывают счетчики

Кроме классификации, основанной на принципах функционирования приборов, электросчетчики делятся и по числу фаз:

  • однофазные. Они применяются для однофазных сетей;
  • трехфазные. Такие приборы необходимо использовать при наличии, соответственно, трехфазной сети.

Обратите внимание! Недавно на рынке появились трехфазные электронные счетчики, которые можно подключать в однофазные сети.

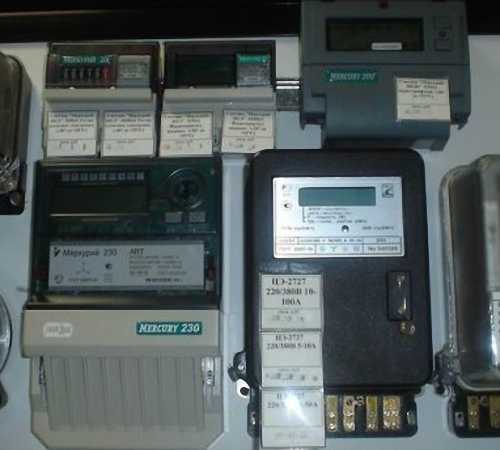

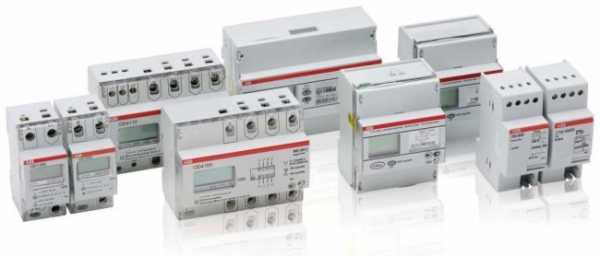

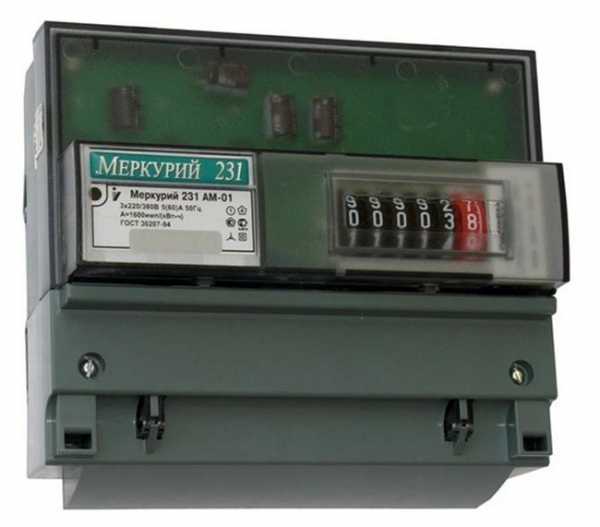

Трехфазный электросчетчик

Помимо этого измерительные приборы могут различаться и по числу тарифов, которые с их помощью можно подсчитать:

  • однотарифные приборы;
  • двухтарифные счетчики;
  • многотарифные измерители.

Как видно из названия, с помощью таких счетчиков можно измерить один, два или несколько тарифов. Естественно, многотарифные приборы позволят вам намного эффективнее экономить на оплате коммунальных услуг, ведь в таком случае каждый подсчитанный тариф будет иметь свою стоимость.

Обратите внимание! Разница между двумя тарифами заключается в стоимости потребленной электроэнергии. Она может отличаться почти в два раза, что дает возможность значительной экономии.

Все перечисленные выше модели будут отличаться друг от друга различными характеристиками и параметрами. Об этих различиях необходимо знать, чтобы выбрать более подходящий вариант.
Различия между электросчетчиками касаются таких параметров:



  • класс точности. Он может находиться в диапазоне от 0.2 до 2.5. Класс точности отражает собой степень погрешности измерительного прибора. Счетчик с классом точности 2,5 имеет погрешность, соответственно, 2,5%. На сегодняшний день данный параметр для приборов бытового предназначения должен иметь погрешность не менее 2%;

Класс точности счетчика электроэнергии

  • класс напряжения. Электросчетчики бывают на 100 и 220/380 Вольт. Рекомендуется использовать изделия на 100 Вольт;
  • способ подключения. По этому критерию измерительные приборы можно подключать прямым способом или через трансформаторы тока;

Обратите внимание! Счетчики с прямым типом подключения используются для тока, не превышающего 100 А. При более высоких нагрузках необходимо использовать приборы, подключающиеся через трансформаторы тока с вторичным током в 5 А.

Когда мы разобрались с видами и принципами функционирования различных электросчетчиков, можно приступать к непосредственному монтажу. Но здесь также существуют свои нюансы и тонкости, о которых следует знать.

С чего начинается монтаж

Установка любого вида электросчетчика всегда начинается с компоновки его основных элементов. Например, если вы планируете установить однофазный электросчетчик, то вам понадобятся следующие компоненты:

  • DIN-рейка;
  • разводка;
  • контактная пластина. Она делается из меди и применяется для присоединения десяти кабелей;
  • винты, выполненные из нержавеющих материалов;
  • автоматические выключатели;
  • сам счетчик.

Обратите внимание! Приведенный набор элементов, необходимый для установки электросчетчика, будет зависеть от его типа и может претерпевать некоторых изменений.

Автоматические выключатели

Также вам понадобится пластиковая или деревянная коробка. В нее будут помещены все компоненты электрической системы. Кроме этого нужен будет трехжильный кабель, обладающий диаметром сечения не меньше трех миллиметров.
Стоит отметить, электрощиты с однофазными электросчетчиками, а также автоматическими выключателями сегодня продаются в уже укомплектованном виде. Но их всегда можно собрать своими руками, при наличии такой необходимости или желания. Если вы не обладаете обширными познаниями в сборке приборов их деталей своими руками, то лучше приобрести уже готовый набор. В противном случае велик риск того, то вы сделаете что-то неправильно, что приведет либо к некорректной работе самого счетчика, либо же к риску возникновения пожара.

При покупке всех необходимых компонентов для установки, нужно дополнительно приобрести в магазине готовый щиток и автоматические выключатели для приобретенной модели счетчика.
Вот с таким набором вы вполне сможете завершить установку электросчетчика своими руками.

Непосредственно монтаж

Как и монтаж любых электроприборов, установка электросчетчика своими руками происходит в несколько этапов. Пошаговая инструкция имеет следующий алгоритм работы:

  • вначале нужно в щитке равномерно распределить электросчетчик, автоматические выключатели и контактные пластинки;

Обратите внимание! После равномерного распределения в щитке должно остаться место для того, чтобы с помощью специальных креплений установить на стене сам щиток. Кроме этого свободное пространство позволит комфортно распределить и подключить провода.

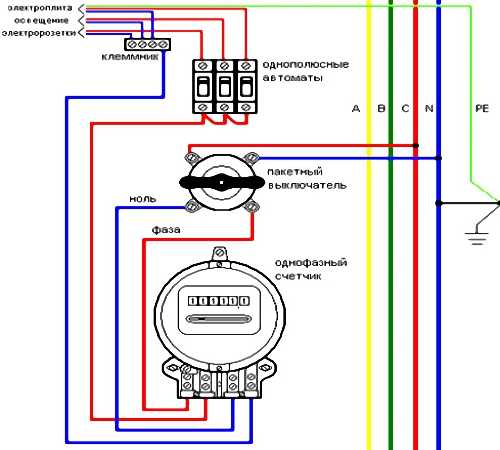

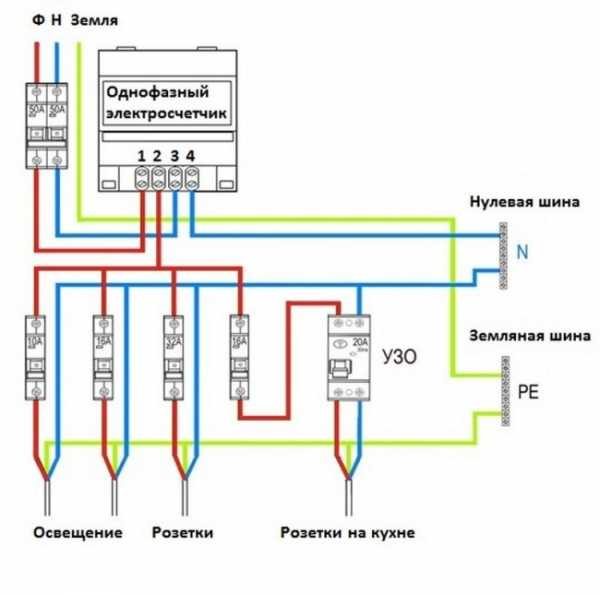

Схема подключения электросчетчика

  • после этого следует закрепить счетчик, а также пластину и дин-рейку;
  • затем нужно на дин-рейку окончательно прищелкнуть автоматические выключатели;
  • только после этого следует разводка проводов.

Обратите внимание! Фаза от счетчика сразу выводится на «автомат», предназначенный для плиты. Если ее нет, тогда вывод делается на любой другой «автомат».

Чтобы все прошло как надо, обязательно перед началом установки своими руками ознакомьтесь с инструкцией к электросчетчику.
Разводка проводов делается следующим образом:

  • из провода извлекаем коричневую или красную жилы;
  • затем аккуратно срезаем с нее оболочку;

Зачищенный провод

  • после этого в самом счетчике следует зачистить провод примерно на два сантиметра;
  • далее вставляем его в нужную клемму и зажимаем болтиками;
  • для «автомата» провод зачищаем на 1 см и вставляем его без зажимов;

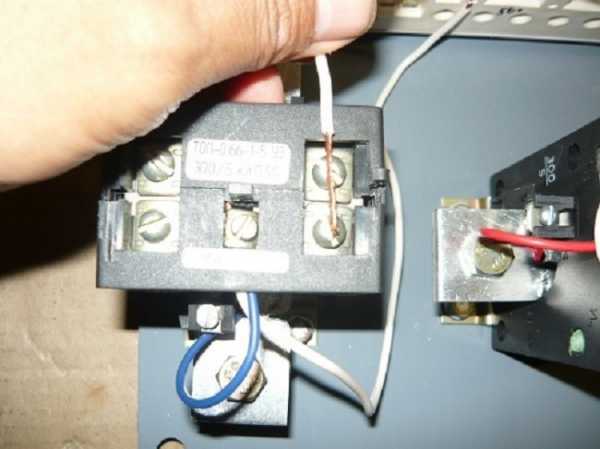

Подключаем «автомат»

  • после этого из проводов необходимо сделать П-образные перемычки, зачищаем их концы на 1 см и подключаем;
  • потом зажимаем контакты на всех автоматических выключателях.

Обратите внимание! Провода на «автоматах» в ходе зажимания должны лежать ровно. Необходимо избегать их перехлестов друг с другом. В противном случае соединение со временем ослабнет и начнет греться. Через некоторое время они прогорят и выйдут из строя.

Подключая электросчетчик, нужно обязательно вывести «ноль». Для этого используется белый провод, чтобы создать контраст с другими проводами. Его отмеряем от счетчика и подводим к контактной пластине. Помните, что сам провод должен размещаться горизонтально или вертикально. Обычно, по правилам установки электросчетчика, в роли нулевой схемы выступает самая первая справа или четвертая слева клемма.

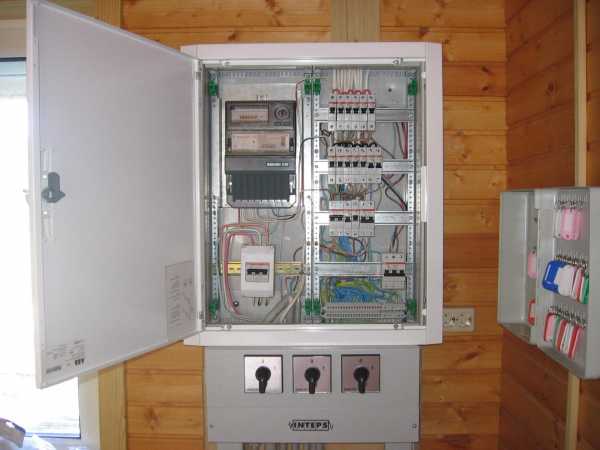

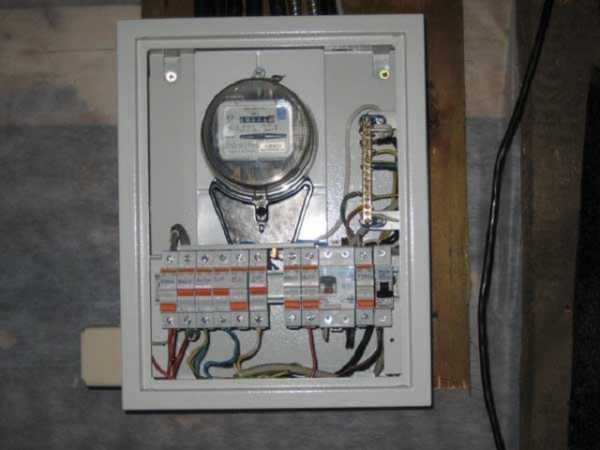

Готовый результат

Как видим, установка своими руками электросчетчика, если соблюдать все правила и рекомендации, может пройти быстро и качественно, даже без привлечения опытных специалистов.

Заключение

В установке любых типов электросчетчиков необходимо обязательно предварительно прочесть инструкцию, приложенную производителем к прибору. В монтаже счетчика нужно придерживаться последовательности действий и внимательно проверять все соединения. Только так электросчетчик прослужит вам долго.



1posvetu.ru

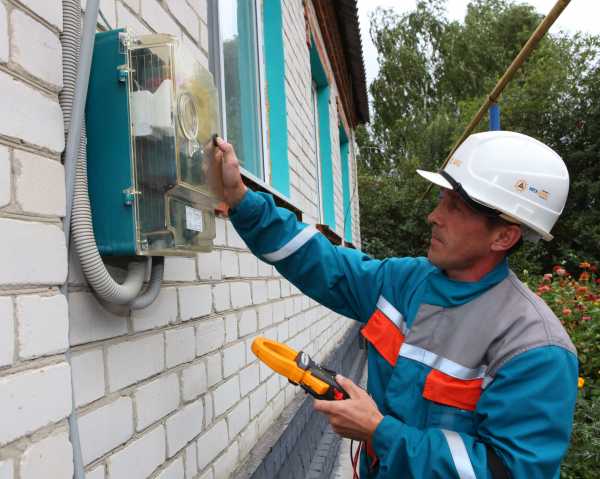

Установка электросчетчика в частном доме

Приобретение собственного загородного дома – огромное событие в жизни каждого человека. Большинство людей стремиться приобрести отдельный дом с целью постоянного проживания в нем постоянно, либо в период летнего отпуска. Загородная жизнь приносит огромную пользу детям, благодаря высоким показателям экологической чистоты. Однако приобретение частного жилища зачастую влечет за собой ряд проблем, с которыми сталкивается поголовное количество владельцев домов. Одной из них является подключение электросети и установка электросчетчика в частном доме.

Установка электросчетчика в частном доме: нюансы

Для установки электросчетчика и проведения электричества в частном доме нужно, прежде всего, написать заявление на подключение услуг в сбытовую компанию. Далее организация, занимающаяся сбытом электроэнергии, обязана предоставить вам технические условия, при которых возможно подключение к сети. Вы обязаны их выполнить. Первичное приобретение счетчика происходит из средств заказчика.

Не все компании, занимающие сбытом электроэнергии «играют по правилам». Многие из них не стесняются в открытую нарушать законодательство и делать так, как удобно им, а не потребителю, который, в конце концов, и страдает.

Во-первых, стоит ознакомиться с так называемыми Правилами устройства электроустановок. Этот  документ актуален до сих пор, по нему с успехом работают современные Россия, Украина и Белоруссия. В нем досконально описаны условия установки многих электроприборов, в том числе и электросчетчиков.

Многие энергосбытовые компании, желая облегчить себе существование, принуждают владельца дома устанавливать счетчики вне частной территории, обосновывая это более легким доступом к показателям прибора. Однако тем самым владелец приобретает лишнюю головную боль. В условиях низких температур показания счетчика имеют большую погрешность, зачастую не в пользу владельца. И, наконец, устройство могут попросту украсть.

Читая договор, нужно обязательно обратить внимание, как в нем оговорено условие размещения счетчика. Владелец вправе потребовать от поставщика услуг установку электросчетчика на территории своего частного дома.

Особенности установки и подключения

Счетчики бывают нескольких видов – электронные и индукционные. В последнее время огромную популярность приобретают электронные счетчики, в них и показания точнее, и зависят они менее всего от каких-либо внешних воздействий. На индукционные счетчики очень сильно влияют температурные показатели.

Если в доме не предусматривается большого количества потребляемой энергии, рекомендуется устанавливать счетчик до 0.4-0.5 киловольт. В случае наличия дома мощных электрических приборов, например столярных, лучше всего производить подключение через трансформатор.

Для однофазных сетей срок поверки будет составлять два года, для трехфазных – не более года.

  • Установка электросчетчика в частном доме должна обязательно производиться профессиональным электриком в прямом соответствии с Правилами устройства электроприборов.
  • Следует предварительно обесточить входящую линию по согласованию с техниками, либо самой компанией.
  • Нужно обязательно иметь заземление, дабы избежать случайного перекоса фаз или короткого замыкания.
  • Если на приборе повреждена пломба, необходимо срочно вызвать сотрудника компании-представителя услуг для повторной поверки устройства.

Советы

Ни в коем случае не стоит идти на поводу у компании, предоставляющей услуги обеспечения электроэнергией. Большинство сбытовиков сознательно нарушают правила установки и законодательство страны, пользуясь массовой правовой безграмотностью населения. Вы всегда вправе потребовать выполнения ваших условий в соответствии с нормативными документами.

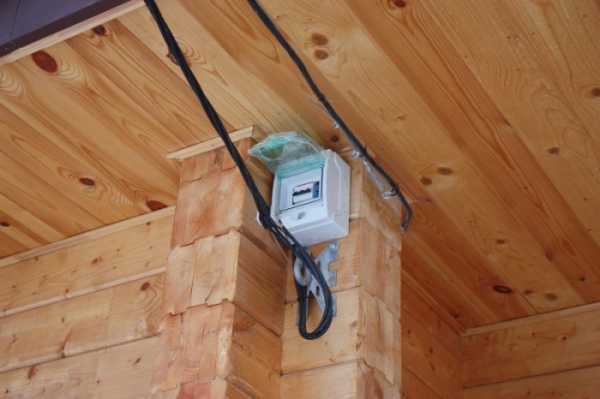

Устанавливайте прибор учета электроэнергии на территории своего собственного дома. Этим решается масса проблем, начиная от корректной работы самого устройства и заканчивая собственно его сохранностью.

Устанавливать счетчик рекомендуется в прихожей, либо в похожем помещении. Это значительно облегчит доступ к прибору официальных представителей компании-поставщика ресурсов.







vircom-energo.ru

Как установить счетчик электроэнергии своими руками

Счетчик учета количества потребляемой электроэнергии – это не столько полезный, сколько необходимый прибор. Жилые или промышленные помещения, не оборудованные данным устройством, но потребляющие электрический ток считаются незаконным. Владельцы таких домов облагаются большими штрафами, а дома отключаются от электрической сети. Потому установка счетчиков электроэнергии – это просто необходимая мера.

Оглавление:

  1. Различия счетчиков по принципу работы
  2. Различия счетчиков по другим характеристикам
  3. Основные правила установки однофазного счетчика
  4. Схема установки однофазного электросчетчика
  5. Для чего нужна установка трехфазного счетчика
  6. Схема установки трехфазного электросчетчика

Различия счетчиков по принципу работы

  • Самый распространенный вид счетчиков, который используется на протяжении многих лет – механические. Второй, более молодой вид счетчиков – электронные. Механические счетчики работают по принципу вращения в них круглых металлических элементов. Протекающий через устройство ток инициирует движение этого элемента. Учет потребляемой энергии ведется исходя из количества пройденных кругом оборотов. Такой вид счетчиков имеет более низкую стоимость, чем электронные, интервалы между их проверками также больше, однако точность показаний не всегда абсолютно верна.

  • Электронные счетчики электроэнергии работают по другому принципу. Здесь нет механических элементов, а учет ведется за счет полупроводников или микросхем. Отсутствие механики обуславливает отсутствие движущихся элементов. Информация о поступающем токе напрямую передается с датчиков напряжения. Данное устройство имеет более высокую стоимость, но дает наиболее точный результат.
  • Еще одно важное различие счетчиков – количество поддерживаемых ими фаз. Устройства с одной фазой и с тремя подключаются соответственно в сеть с одной или тремя фазами. Существуют разновидности трехфазных устройств, которые подключаются к сети с одной фазой. Что касается однофазных счетчиков для сетей с тремя фазами, то в данном случае устройств понадобится три.

Различия счетчиков по другим характеристикам

  • Одна из основных характеристик, которая играет на руку самому потребителю электроэнергии – точность показаний прибора или же его погрешность. Ранее данный показатель варьировал от 0,2 до 2,5%. Основная масса устройств имела максимально разрешенный процент неточности в показаниях. Но после того как был введен новый государственный стандарт учета погрешности для бытовых измерительных приборов, цифра эта уменьшилась до 2%. Соответственно и большинство продаваемых приборов имеют именно такой показатель неточности в своих измерениях.

  • Еще одна характеристика бытовых и промышленных счетчиков – способ подключения. Подключаются они напрямую или же через трансформатор тока. Данная характеристика важна при подключении и рассчитывается исходя из общей нагрузки на электрическую сеть. Если эта цифра не превышает 100 А, то допускается прямой способ подключения. Если же показатель превышен, то необходима дополнительная установка оборудования, которое имеет вторичный ток в 5 А. Выбирая счетчик, ориентируются не только на суммарную нагрузку сети, но и на класс напряжения самого устройства. Этот показатель чаще всего равняется 220, 380 или 100 В.
  • Учитывать класс напряжения подсчитывающего ток устройства важно потому, что это напрямую влияет на тип установки. К примеру, если оборудование устанавливается на высокой стороне, то при установке также монтируются в сеть трансформаторы напряжения измерительные, которые на выходе дадут цифру не более 100 В. Высокой сторона считается в том случае, если непосредственно на входе в сеть расположена высоковольтная линия с показателями от 6 до 10 кВ, или же если есть в наличии высоковольтные трансформаторы.
  • Следующая характеристика счетчиков – их тарифность. Самыми распространенными в частных домах являются устройства с учетом только лишь одного тарифа. Двухтарифные и многотарифные счетчики более дорогие и требуют оформления соответствующих документов, потому в частных домах их не используют. Кроме того, для физического лица деление на тарифы не всегда предоставляется. Это необходимо в основном юридическим лицам, то есть различным промышленным или офисным зданиям. Суть многотарифного счетчика в том, что он ведет подсчет по нескольким заданным тарифам. К примеру, тариф дневной и ночной.

Основные правила установки однофазного счетчика

Установка и замена счетчиков электроэнергии требовательна не только к схемам подключения, но и к остальным этапам установки и подготовки к ней, которые сводятся к таким правилам:

  • Выбор помещения для установки. Для установки выбирают сухие помещения, которые не создадут помех при монтаже и обслуживании прибора. Температурный диапазон помещения допускается от 0 до +40оС. Если предполагаемое место установки не вписывается в данные параметры, то их организовывают путем утепления и подогрева шкафа напряжения.
  • Выбор места установки. Существуют прописанные правила, которые определяют возможные места установки счетчика. Монтаж разрешено проводить на стенах, на панелях и в щитах учета, в шкафах, в релейных отсеках комплектного распределительного устройства.
  • Выбор способа крепления. Возможные варианты – на щитках из металла, на щитках и боксах из пластика, на щитках из дерева.

  • Выбор высоты монтажа. Оптимальное расстояние от уровня пола составляет 80-170 см. Счетчик должен располагаться на уровне глаз, это облегчит его облуживание и снятие показаний.
  • При монтаже оборудования следят за углом его наклона, он не должен быть более 1о, так как больший наклон создаст дополнительную погрешность учета расхода электрического тока. Данное замечание актуально только для индукционных приборов.
  • Выбор размера конструкции для установки. Под конструкцией имеется в виду ниша, шкаф или щиток, в котором разместиться прибор учета. Размер данного элемента подбирается таким образом, чтобы обеспечить доступ ко всем выводным элементам и самому счетчику.
  • При подключении проводов обязательно учитывают их цветную маркировку. Все провода зачищают не менее чем на 12 мм.
  • Предусмотреть установку автоматических выключателей перед счетчиком. Данная мера поможет при замене или ремонте оборудования, так как даст возможность отключить питание на период проведения работ. Контролирующие энергопотребление организации часто предъявляют претензии в хищении энергии, если рубильники установлены перед прибором учета. Чтобы избежать такого рода проблем, необходимо позаботиться о пломбировании этого элемента. Для этого автомат устанавливают в специальный пластиковый бокс, который имеет ушко для пломбы.

Схема установки однофазного электросчетчика

При покупке электросчетчика следует обратить внимание на уже готовые электрические щитки, в которых имеются все необходимые комплектующие. Если таких щитков нет, то необходимо приобрести следующие предметы:

  • Счетчик.
  • Щиток – коробка из дерева или пластика, в которую устанавливают все оборудование.
  • Выключатели автоматы.
  • Планка для монтажа выключателей – дин-рейка.
  • Контактная пластина, желательный материал – медь. Данная деталь должна быть рассчитана на присоединение не менее 10 проводов.
  • Трехжильный кабель с сечением не меньше 3 мм, количество – около 1 м.
  • Саморезы для крепления в щитке всего оборудования. Выбирают продукцию с широкой шляпкой из нержавейки, для этой цели подходят также дюбеля из пластмассы.

Подключение счетчика электроэнергии выглядит так:

  • Для начала необходимо предварительно распределить все оборудование в щитке, чтобы разметить место под каждую деталь и убедиться, что компактность щитка не создаст помех при работе со счетчиком и его обслуживании. При распределении все детали прикладывают таким образом, чтобы осталось достаточно места под крепежные элементы.
  • Закрепляют пластину, дин-рейку и счетчик на размеченные для них места.
  • Выключатели автоматы фиксируют на рейке щелчком.
  • Приступают к разводке проводов, схема подключения выглядит так:

  • Разводка проводов начинается с вывода фазы непосредственно на автоматические выключатели бытовой техники, которые имеются в квартире. Такими отдельными автоматическими выключателями оборудуют электрические плиты, водонагреватели, система теплого пола или автономного отопления и т.д. Они необходимы для того, чтобы не создавать перепадов напряжения в общей сети и не перегружать ее.
  • Чаще всего фаза электросчетчика находится на трех контактах с левой сторона, но для точного ее определения необходимо изучить схему прибора. Для вывода фазы на отдельные автоматы разрезают оболочку кабеля и вытягивают из него жилу красного или коричневого цвета. Отмеряют необходимую длину провода, при этом учитывают, в какой плоскости он будет монтироваться – вертикально или горизонтально.  Тянуть провод по диагонали категорически запрещается.
  • Извлеченный из кабеля провод зачищают на 2 см, вставляют в предназначенную для него клемму и закручивают крепежными элементами. Со стороны выключателя автомата провод зачищают не более чем на 1 см. Далее из проводов формируют перемычки в форме буквы П, зачищают все концы и подключают в систему все расположенные по соседству выключатели автоматы. Важно проследить, чтобы во время подключения проводов в автоматы они ложились без нахлеста друг на друга, иначе соединение будет перегреваться.
  • После подключения фазы выводят ноль. Для него выбирается любой другой цвет провода. Также отмеряется необходимая длина от устройства учета электроэнергии до медной пластины. Чаще всего клеммой для нуля служит самая первая справа клемма или же четвертая с левой стороны. Провода для нуля зачищают и подключают с обеих сторон.
  • Щит к стене крепится уже после подключения счетчика. Размечают место установки, просверливают отверстия и прикручивают щит к стене саморезами.
  • Установка заземления. Для щитков из стали заземление выполняется по схеме счетчик – щит – контактная пластина. Если щит выполнен из не проводящего электричество материала, то заземление выводится сразу на пластину.

Перед подключением счетчика к сети необходимо уточнить в органах контроля возможность самостоятельного проведения этих работа. Часто работники данных учреждений допускают самостоятельную установку и только проверяют правильность конструкции и пломбируют счетчик.

Для чего нужна установка трехфазного счетчика

Счетчики с трехфазной системой устанавливаются в тех местах, которые имеют высокий показатель энергопотребления. В частных домовладениях данная цифра не высока, потому зачастую устанавливаются однофазные устройства. Но если же потребление превышает показатель 10 кВ, то используют трехфазную систему.

Трехфазная система выдает на выходе не привычные 220 В, а 380 В, что удобно и просто необходимо для проведения некоторых работ, таких, как электросварка. Такое оборудование исключает перепады напряжения в доме, на котором оно установлено, и в соседних строениях. Это помогает увеличить срок эксплуатации всех электрических бытовых приборов и полностью исключает их поломку при резкой смене напряжения в сети.

При установке трехфазного прибора не нужно монтировать проводку большого сечения, так как в данном случае действует закон Ома. Приборы с тремя фазами бывают прямого включения или косвенного. Второй вариант применим для трансформаторов тока и очень больших нагрузок в сети. Для частных домовладений достаточно прямого подключения, которое работает при нагрузке до 100 А и мощности до 60 кВ.

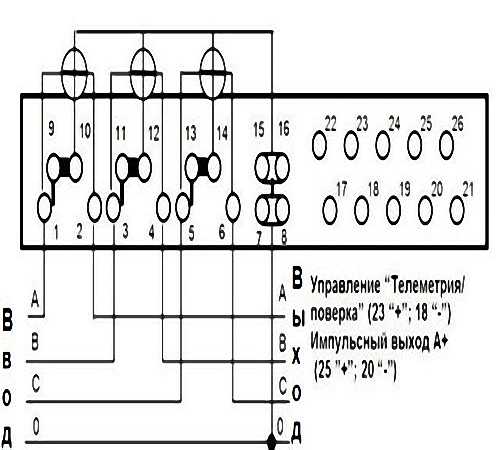

Схема установки трехфазного электросчетчика

Такое оборудование, как счетчик электроэнергии трехфазный, оптимально устанавливать в специальных щитах, которые имеют платформу и крепление на 3 винта. Монтируется оборудование достаточно быстро, алгоритм крепления всех элементом схож с подключением однофазного счетчика и уже описан выше, а сама схема подключения выглядит так:

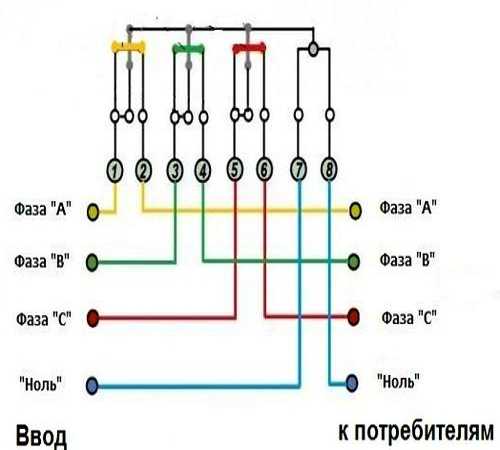

Схема подключения в деталях:

  • Питающий кабель имеет три фазы, пятый проводник для заземления и ноль, он заходит в электрощит. Желтую фазу подключают на первый контакт, зеленую на третий контакт, а красную на пятый. При подключении фаз важно не ошибиться, иначе прибор будет выдавать ошибку. Определяются фазы с помощью специального прибора или методом проб и ошибок. То есть после подключения одной фазы проверяют прибор на наличие ошибок и действуют далее, пока не будут подключены все провода.
  • Выводится энергия из прибора с контактов номер 2, 4 и 6.

  • На 7 и 8 контакт приходит ноль.
  • Заземление, а точнее его проводник, крепится на специальную шину. Обязательна связка ноля с землей, это защищает от перенапряжения в сети.
  • Схема для индукционных трехфазных приборов старого образца выглядит немного иначе. Здесь первая фаза приходит на первый контакт, далее делается перемычка между этим контактом и следующим, а фаза к нагрузке подходит уже с третьего. Также подключаются и остальные фазы – перемычки между контактами 4 и 5, 7 и 8. Вход осуществляет на 4 и 7 контакте, а выход на 6 и 9.
  • Новые образцы электронных приборов оборудованы дополнением, которое подключает к сети систему дистанционной передачи данных. Это обуславливает наличие дополнительных контактов.
