Как сделать чтобы гаражные ворота не закрывались от ветра – Стопор для ворот-чтобы ворота не закрывались от ветра — Дача,сад и огород

Стопор для ворот-чтобы ворота не закрывались от ветра — Дача,сад и огород

Стопор для ворот предназначается для фиксации створок от самопроизвольного закрывания.

Данный вопрос актуален для всех,у кого ворота распашные на въезде на участок или в гараж. Обычно водитель заезжает через ворота и каждый раз «трясется» : «Не дай бог створки ворот начнут закрываться от ветра»,потому что это грозит повреждением кузова автомобиля. А когда машина уже движется,то даже,если быстро затормозить и остановиться ,все равно стальные ворота  оставят на кузове царапины.

Мы купили новую машину,поэтому муж сразу же озаботился  конструкцией стопора для ворот. С новой  машины он каждый день сдувает пылинки ,а тут такая железяка(створка ворот) если наедет,то мало не покажется. Да и надоело ему подпирать ворота лопатой или стальным стержнем: брать,ставить,прилаживать,чтобы держало и т.п. ..и все время бояться,что вот-вот ветер подует и она (створка) начнет закрываться…

Чтобы ворота не закрывались от ветра

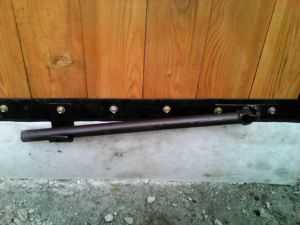

Стопор для ворот и арматуры

Чтобы ворота не закрывались от ветра нужна какая-то НАДЕЖНАЯ приспособа,которая всегда будет под рукой (на створке ворот) и легко опускаться при надобности,а потом убираться на место. Ее можно спокойно сделать своими руками,если у мужчины руки на месте и гараж полон всяких инструментов и различных ненужных (бывших в употреблении) деталей (на всякий случай)…

Конструктивное решение простое,придумано и сделано экспромтом:

  1. нужно взять арматуру Д10-12мм длиной 750 мм (можно покороче)-2шт
  2. сделать на одном конце арматурины,которая в дальнейшем будет служить стопором, ушко.Загнуть один конец самой арматурины,сделав ушко или, у кого нет «загибателя»,то проще согнуть короткий и меньшего диаметра пруток,а потом приварить к арматуре,предварительно продев в ушко на самой створке ворот . То есть, ушко  нужно для того,чтобы стопор из арматуры закрепить на створке ворот ПОДВИЖНО (можно сказать шарнирно или как-то по-другому,но смысл понятен).
  3. на каждой створке ворот тоже наваривается ушко,в котором и будет подвижно закреплен стержень-стопор. Возможно на воротах уже есть такие детали. В нашем случае, они были.
  4. Чтобы при закрытии ворот убирать арматуру-стопор ,нужно на створках приварить еще  по одному элементу(фиксатору),который будет  удерживать второй конец стопора на створке ворот.Его можно сделать из любой б/у детали.В данном случае, взята стальная полоса(применяется в электромонтажных работах),загнута в виде буквы «Г» и приварена к нижнему уголку створки ворот.

Как это работает:

  • Когда нужно открыть ворота ,то нижний конец стопора вынимается из фиксатора и опускается на землю.При движении створки он просто волочится по земле,а когда створка останавливается в нужном месте,то нужно сделать створкой небольшое движение назад,чтобы кончик арматуры-стопора надежно уперся в землю
  • Чтобы убрать стопор,достаточно створку сдвинуть чуть назад,высвобождая арматуру из грунта. Поднять его и положить за фиксатор на створке.Можно закрывать ворота.

Все происходит очень быстро,без малейших усилий,потому что стопор для ворот всегда под рукой. Открытые створки такой стопор держит достаточно надежно,чтобы ворота не закрывались от ветра даже,если он сильный: мотает ,но не срывает.

dacha-sadoogorod.ru

Упор в воротах своими руками

Фото с изображением упора на воротной створке

Распашные ворота можно считать идеальной конструкцией, если бы не один существенный недостаток — склонность самопроизвольно закрываться от малейшего порыва ветра. Результатом становятся царапины и вмятины на любимом авто, а иногда даже травмы различной степени тяжести на теле их хозяина.

Избежать неприятностей позволяют простые приспособления – фиксаторы для створок, что в народе называют упорами. Те, кто не осознал необходимость их использования, может подпирать распашные ворота любым, подвернувшимся под руку предметом, или отправиться в магазин за готовым стопором. А можно поднапрячь собственный разум, и сделать упоры своими руками.

Стопоры-запоры

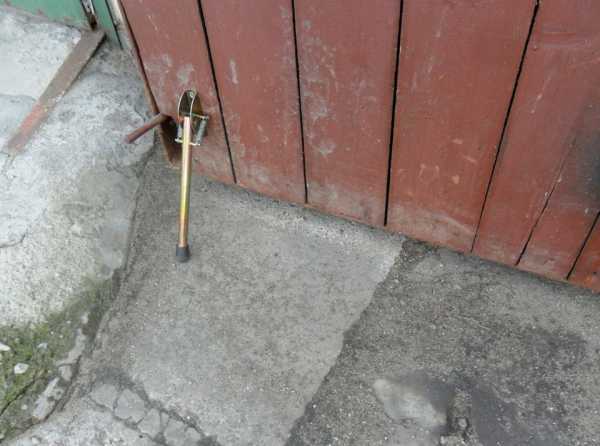

Фиксатор для створок ворот по типу шпингалета

Самый простой и любимый домашними мастерами вариант. Стопор работает примерно так же как старомодный оконный шпингалет, но размеры его значительно внушительней. Серийно такое приспособление пока не выпускается, но его вполне можно сделать своими руками. Для этого понадобятся:

  • две стальные трубки (по одной на каждую створку распашных ворот) длиной около 15 см и диаметром в 1,6 см;
  • стальные пластины шириной в 10 см и длиной 15 см;
  • штыри, свободно входящие в патрубок, длиной не менее 20 см.

Весь процесс изготовления фиксатора своими руками состоит из нескольких этапов:

  1. Стальные трубки привариваются к пластинам, а затем крепятся внизу ворот. Для створок, обшитых деревом, это делается при помощи саморезов, к металлическим створкам пластина просто приваривается.
  2. К верхнему концу штыря под прямым углом приваривается рычаг, играющий роль рукоятки либо просто штырь, предварительно разогретый на газовой горелке, который изгибается и вставляется в патрубок.
  3. Теперь открываем створку и находим место, куда необходимо будет вбить на глубину около 30 см ответную часть нашего «шпингалета». Учитываем, что штырь должен входить в нее не менее чем на 10 см. Не забываем о том, что створка ворот может располагаться немного выше, чем уровень подъезда.
  4. Чтобы штырь не мешал открывать распашные ворота, выше запора привариваем крюк, на который будет опираться рукоятка штыря.

Но учитывайте недостатки этого приспособления. Ответную трубу, в которую должен опускаться штырь, зимой может занести снегом и ее придется откапывать, на что не всегда есть время. Можно обойтись и без ответной части, но в этом случае концы штырей должны быть заостренными. Такой фиксатор будет, конечно, менее надежен, чем исходный вариант, но на крайний случай и он сгодится. Если нет стальных труб нужного диаметра, можно немного видоизменить приспособление. Заменить его двумя или тремя петлями. Получится простая, но достаточно эффективная конструкция.

Упоры на карабинах

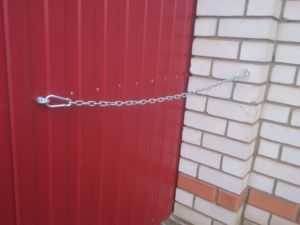

Створка фиксируется с помощью карабина

Оригинальное и дешевое решение проблемы создания своими руками. Для реализации потребуются (на каждую из створок распашных ворот):

  • грузовая стропа с металлическим крючком на конце;
  • небольшой карабин;
  • рым-болт с резьбой М8.

Из инструментов нужна дрель со сверлом Ф7, метчик М8 и вороток для него, любой клей-герметик. Если имеется опыт использования вышеуказанных инструментов, то монтаж фиксатора займет не больше получаса. Процесс будет состоять из следующих этапов:

  1. На раме с внутренней стороны высверливаются два отверстия на одной высоте, и в них нарезается резьба.
  2. Рым-болты обмазываются герметиком и вкручиваются в подготовленные отверстия.
  3. Карабины надеваются на рым-болты, и в них продеваются грузовые стропы.

Крючки могут быть зацеплены за ворота соседнего гаража. Но ничто не мешает для этих целей использовать скобу, закрепленную на заборном столбе или стене. Можно закрепить на любой находящейся рядом прочной конструкции и получить дешевый и надежный упор, лишенный недостатков фиксатора-запора. К сожалению, вид у данного приспособления не очень привлекательный, что многие могут счесть существенным минусом.

Фиксатор-крюк для эстетов

Изображение фиксатора для удержания воротных створок в виде крюка

Весьма простое приспособление, но прекрасно справляющееся со своей задачей. Имеет респектабельный вид и даже позволяет фиксировать створки распашных ворот в двух и более положениях. Для изготовления нужны (на обе створки):

  • металлические уголки на 50 мм длиной в 80 см и в 15 см;
  • стальной прут с диаметром сечения в 12 мм длиной примерно в 1,2 метра;
  • сварочный аппарат, саморезы, дрель, тиски.

А теперь выполняем несколько несложных действий:

  1. В большем уголке, который будет исполнять роль петли, с одной стороны сверлятся три отверстия для крепления к раме ворот. С другой стороны – два отверстия на краях, такого диаметра, чтобы в них свободно входил конец стального прута.
  2. Теперь самое трудное — изготовление крюка. Одна сторона разогретого стального прута загибается кольцом (не забудьте оставить зазор, чтобы крюк можно было надеть на навес!). Другой стороне придается П-образная форма. Это сложно, но вполне возможно.
  3. Теперь из меньшего уголка делается навес, для чего в нем сверлятся два отверстия с одной стороны для крепления к створке, а посередине другой стороны – одно отверстие для фиксации крюка.
  4. Закрепляем уголки так, чтобы больший был на раме ворот, а меньший на створке. Можно для этих целей использовать саморезы (для деревянных ворот) или сварку (для металлических). Надеваем крюк на навес и окончательно загибаем кольцо.

Вот и все, длину крюка и расположение отверстий придется вычислять эмпирическим путем, экспериментируя со створками ворот. В результате получится простой, но надежный упор своими руками. Он позволит открыть створку полностью либо оставить распашные ворота приоткрытыми.

Стопор-упор

Металлический фиксатор изготовленный из труб

Простое приспособление, которое может использовать тот, у кого ворота обшиты деревом. Для изготовления его своими руками понадобится деревянный брусок и форточная петля. Один конец петли жестко закрепляется на конце бруска, другой – подвижно на створке ворот.

Можно сделать и металлический аналог данного приспособления, состоящий из трубы, подвижно закрепленной на створке. В нерабочем положении труба поднимается вверх, и здесь удерживается веревочной петлей. Чтобы зафиксировать ворота, достаточно опустить трубу. Для увеличения площади упора верх трубы следует срезать под углом.

Фиксатор-ловушка с собачкой и пружиной

Более сложное приспособление, которое имеет то преимущество, что позволяет фиксировать ворота автоматически. Оно состоит:

  • скоба с пазом, изготовленная из уголка 50 мм, которая крепится к створке;
  • собачка в форме крючка;
  • шарнир, что обеспечит подвижность собачки;
  • стальная труба диаметром 40 мм;
  • приваренная к трубе металлическая пластина толщиной в 4 мм;
  • резиновая прокладка, приклеенная к пластине. Она необходима, чтобы устройство работало бесшумно.

    Упор для створок ворот с пружинкой

Труба с собачкой крепится на нужном расстоянии от стены. Скоба закрепляется на створке ворот. Принцип работы довольно прост. При движении створки, закрепленная на ней скоба приподнимает собачку, которая затем опускается и надежно фиксирует створку.

Подобное устройство можно расположить и в нижней части ворот, только придется снабдить его пружиной. Она будет возвращать собачку в горизонтальное положение. Чтобы впоследствии закрыть ворота, достаточно слегка опустить собачку ногой.

Фиксатор-ловушка без пружины

Чтобы его сделать, понадобится толстая стальная пластина, которую требуется изогнуть с одной стороны и приварить к изогнутому концу рукоятку. К нижней части пластины приваривается стальной прут, который впоследствии вставляется в неподвижно закрепленные на грунте скобы.

Важное условие! Для правильной работы упора необходимо, чтобы ровная часть пластины была намного длиннее, а, значит, и тяжелее, изогнутого участка. Тогда створка ворот при движении своей массой опустит изогнутый конец пластины. После, оставшаяся ровная часть под собственным весом опустится, поднимет изогнутый конец с рукояткой и зафиксирует ворота. Чтобы закрыть распашные ворота, достаточно опустить рукоятку вниз.

Описанные фиксаторы – далеко не все варианты стопоров от ветра для распашных ворот своими руками. Возможно, описанные приспособления послужат толчком для вашего воображения, и вы придумаете свой собственный оригинальный способ решения проблемы. А нам остается только пожелать удачи мастеру!

moyaograda.ru

фиксаторы и стопоры от ветра, чертеж

Устанавливая распашные ворота важно сделать упор для них. Такое действие обусловлено необходимостью фиксации конструкции при открытии, поскольку малейший порыв ветра может спровоцировать самопроизвольное закрытие ворот. Результатом станет царапина или вмятина на машине, а в худшем случае есть риск травмировать человека.

Особенно это опасно, когда речь идёт о ребёнке, находящегося у выхода из гаража. Избежать неприятных последствий помогут специальные стопоры – готовые или сделанные своими руками. Рассмотрим подробнее.

Запоры

Самый используемый и простой вариант фиксации гаражных ворот, подходящий для любого гаража с распашной конструкцией. Принцип работы можно сравнить с оконным шпингалетом, однако у стопора размеры более внушительные. К тому же приспособление не выпускается серийно, но его без проблем удастся сделать самостоятельно.

Для этого заранее подготовьте:

  • стальные трубки размером около 15-20 см в длину и 1,4-1,6 см в диаметре, понадобятся две штуки – по одной на каждую створку;
  • пластины из стали, имеющие 15-20 см в длины и 8-10 см в ширину;
  • штыри для патрубка, размером не менее 20 см.

Разновидности упоров для ворот.

Процесс изготовления стопора-запора делится на несколько этапом и выглядит следующим образом:

  1. Подготовленные стальные трубки необходимо приварить к стальным пластинам, затем прикрепить их с нижней стороны ворот.
    Если створки обшиты деревом, следует использовать саморез.
  2. Возьмите штырь, и к его верхнему концу приварите рычажок.
    Он будет выступать в роли рукоятки. Вместо него можно использовать обычный штырь, согнув его края с помощью газовой горелки.
  3. На следующем этапе понадобится открыть ворота и определить место, где будут вбиты будущие трубы под фиксацию штырей.
    Следует учесть, их нужно вбить в грунт на глубину не менее 30 см, а штырь должен входить в них не менее, чем на 10 см. На этом шаге важно помнить, что створки гаражных ворот иногда имеют более высокое положение по сравнению с самим подъездом.
  4. Последний шаг заключается в приваривании крюка выше запора, на него будет опираться рукоятка штыря.
    Это делается, чтобы он не мешал открывать гаражные «двери».

Самодельное приспособление имеет недостаток – в зимнее время года трубу для входа штыря может засыпать снегом, тогда придётся её откапывать, а это уже дополнительные хлопоты. Чтобы этого избежать теоретически есть возможность обойтись и без неё, но тогда штыри должны иметь острые концы.

Следует иметь в виду, в таком случае конструкция будет менее надёжной.

Фиксатор-крюк

Данный вид ограничителя также простой в исполнении, но имеет чуть более привлекательный вид. Чтобы его сделать понадобятся:

  • стальные уголки: один размером 5 см и длиной приблизительно 70 см, другой – 20 см в длину;
  • стальной пруток диаметром 1,2 см и длиной 10 см;
  • дополнительные материалы: аппарат для сварки, дрель, саморезы.

Фиксатор выполняется в несколько этапов:

  1. Возьмите большой уголок и просверлите 3 отверстия с одной его стороны – слева, справа и посередине, затем ещё 2 по бокам с другой стороны.
    Ориентируйтесь на отверстия диаметром 6 мм и 13 мм соответственно. Главное условие – в просверленные отверстия должен свободно входить конец прутка.
  2. Следующий шаг самый сложный – делаем крюк из прутка.
    Для этого нужно выгнуть держателю в виде крючка, предварительно следует его разогреть паяльной лампой. Другая сторона загибается в виде кольца. Главное – оставить зазоры для, чтобы в дальнейшем получилось надеть крюк на навес.
  3. Далее в ход идёт меньший уголок, из которого будет навес.
    В верхней полке нужно просверлить одно отверстие размером 1,4 см в диаметре и в вертикальной полке ещё два по бокам, но уже меньших – 0,6 см. Первое служит для фиксации крюка.
  4. В конце нужно закрепить уголки – большой на раме ворот, маленький – на створке.
    Как и в случае с предыдущим фиксатором, для металлических ворот используется сварка, деревянных – саморезы. Затем наденьте крюк.

Способ достаточно простой и надёжный. Согласно отзывам пользователей, выдерживает сильные порывы ветра, однако с целью подстраховки можно комбинировать стопор-крюк и запор.

Фиксаторы-ловушки

Приспособления такого плана имеют более сложную конструкцию, однако их большой плюс в автоматической фиксации. Существует два вида исполнения – с пружиной и без.

Ловушка с пружиной

Перед началом работы подготовьте:

  • профильную трубку размерами 5 на 3 см;
  • металлическую пластину размерами 30 см в длину и 5 см в ширину;
  • болты;
  • пружина;
  • кольцо.

Фиксатор создаётся в несколько действий:

  1. Трубу необходимо закопать в грунт, предварительно сделав на ней отверстие под пластину, в будущем именно она будет стопором ворот.
    Чтобы сделать конструкцию более надёжной, рекомендуется её забетонировать.
  2. Из одной части пластины нужно сделать конус, затем приварить к нему маленькую накладку.
    Она должна выступать за край примерно на 2 см и в итоге конструкция станет немного похожей на крюк. На другой части пластины и посредине сделайте отверстия, одно понадобится под крепления, а другое под пружину.
  3. После установления трубы прикрутите к ней сделанный на втором этапе фиксатор используя болты.
    К нижней части нужно приварить кольцо, за которое будет цепляться конец пружины. Она же и будет возвращать стопор в исходное положение.
  4. Чтобы обеспечить горизонтальное положение приварите фиксатор на трубу со стороны пружины.
    Его можно изготовить из обрезков металла. Действие стопора происходит за счёт придавливание к нему ворот гаража.

Ловушка без пружины

Есть вариант изготовить надёжный упор-ловушку без пружины. Для этого нужна толстая пластина из стали, предварительно изогнутая с одной стороны и приваренная к изогнутому концу рукоятки. К нижней стороне пластинки нужно приварить стальной пруток, в дальнейшем он будет вставляться в закреплённые в грунт скобы.

Следует помнить, правильная работа фиксатора будет обеспечена, если неизогнутая часть пластины длиннее и значительно тяжелее изогнутого. Лишь в таком случае створки ворот смогут опустить конец пластины за счёт своей массы.

Затем ровная сторона опустится и поднимется конец с приваренной рукояткой, в результате створка фиксируется. Для закрытия ворот нужно лишь опустить рукоятку.

Стопор-упор

Фиксатор достаточно простой и отлично подойдёт воротам с деревянной обшивкой. Чтобы изготовить упор своими руками нужны брусок из дерева и форточная петля. Одна сторона петли прочно крепится на конце бруска, а другая – подвижно на створке ворот.

В качестве альтернативы можно сделать металлический вариант – подвижно прикрепить металлическую трубку к створке, срезая под углом, что обеспечит увеличение площади упора. В нерабочем положении она поднимается и удерживается петлёй из верёвки. С целью фиксации ворот нужно всего лишь опустить её вниз.

Упор на карабинчике

Это наверное самый дешёвый и оригинальный самодельный фиксатора гаражных ворот. Понадобятся:

  • стропа для груза или прочная цепь в двух экземплярах;
  • 2 карабинчика для каждой створки;
  • 2 рым-болта с резьбой М8.

Подготовьте также дрель с соответствующим сверлом и клей-герметик. Сам процесс довольно прост:

  1. На каждой створке нужно просверлить по 2 отверстия с внутренней стороны, находящиеся на одном уровне. Затем в них нарезается резьба.
  2. Специальные болты обмотайте пропитанным герметиком, после чего их надо врезать в сделанные отверстия.
  3. Карабинчики надеваются на рым-болты, в которые продевают стропы для груза либо цепь.

У опытных автолюбителей процесс изготовления оригинального фиксатора займёт не более 30 минут. Крючки могут цепляться как за соседние ворота, так и скобы, прикреплённые на стену, заборный столб либо другую прочную конструкцию. Единственный небольшой минус приспособления – его «дешёвый» вид, но вряд ли это весомый аргумент.

Итог

Наверняка многие владельцы сталкивались с ситуацией, когда распашные ворота вдруг самопроизвольно закрывались из-за порывов ветра либо по другим причинам. Такой момент приводит к последствиям в виде внешних повреждений автомобиля и даже травм для человека.

Чтобы избежать неприятных последствий рекомендуется установить упор для ворот. Их без проблем можно сделать самостоятельно, вариантов множество. Всё зависит лишь от имеющихся подручных средств и фантазии автолюбителя.

vseprogarazh.ru

чтобы такое придумать чтобы ворота в гараже не закрывались от сильного ветра

амортизаторъ старъе им заваргань

Откидной стержень, длиной 50 см на краю вороты.

Знаешь, есть такие штуки, как на магазинных дверях у петель, которые закрывают дверь сами (если подтолкнуть) . Есть подобные, но с фиксацией, т. е. где остановил дверь - там и стоит. В магазинах поинтересуйся.

Задвижки по типу большой щеколды внизу - в землю упираешь и фсе, можно подкопать ямки...

снять их и ни каких проблем с ветром

Откидной упор для ворот, желательно с возвращательной пружиной для удобства. Набери в поиске упор для ворот онрадо. <img src="//otvet.imgsmail.ru/download/3151571_67d69aa8cd6c0c3ff7d52a59dbaa829d_800.jpg" data-lsrc="//otvet.imgsmail.ru/download/3151571_67d69aa8cd6c0c3ff7d52a59dbaa829d_120x120.jpg" data-big="1">

touch.otvet.mail.ru

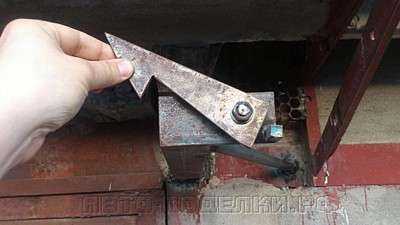

Фиксаторы для гаражных ворот своими руками – Поделки для авто

Добрый день всем. 3 года назад загонял машину и внезапный шквал ветра резко дернул одну створку ворот, в тот самый момент, когда загонял машину в гараж. Сделать уже ничего не мог, итог — скол на стойке (удар пришелся концом шпингалета, 1-1,5 см. углубление внизу стойки). Машину так и продал с этим косяком.

Довольно долго подпирал ворота чем придется, пока по соседству не объявился мастер на все руки по работе с металлом. Сергей сам проявил инициативу в плане модернизации, глядя как я при заезде каждый раз подпираю ворота канистрами с водой.

Собственно сам все и сделал за вполне приемлемую оплату.

Общий вид

Понадобилось:

Металлическая пластина 3-4 мм.: примерно 5х30 см.
Квадратный прут 1х1 см.: 1 м.
Труба квадратная 2,5х2,5 см.: 1 м.
Болт с гайкой (какой подвернется): 2 шт.
Болгарка, дрель и сварочный аппарат.

В моем случае все материалы были под ногами (т.е. сделали из обрезков). Поэтому на материалы не тратился. Креатив и исполнение за соседом-мастером, я внес лишь рацпредложение — заварить фиксирующую гайку (чтобы не открутили язычок, мало ли).

В процессе эксплуатации все оказалось очень хорошо. Ворота при открытии фиксируются сами, дотянуться до язычка при закрытии не составляет труда. Капля смазки раз в полгода — вот и все обслуживание.

Думаю, что на фото все ясно, пользуйтесь на здоровье.

Зазор между зубцом и трубой (сзади) надежно держит ворота

Не требует участия при открытии ворот

Похожие статьи:

xn----7sbgjfsnhxbk7a.xn--p1ai

Упоры на гаражных воротах: рассмотрим как сделать самому

Упор для гаражных ворот

Как сделать упоры для гаражных ворот?

Такой вопрос задают себе многие владельцы гаражей. Эти простые устройства позволяют удержать распашные створки гаража при сильном ветре, некачественном монтаже стоек блока и отклонении при центровке навесов. Как своими руками изготовить и установить упоры на разные виды ворот — подскажет статья.

Виды гаражных ворот

Прежде, чем определиться с типом упора, необходимо познакомиться с видами гаражных ворот, особенностями их конструкции.

Ворота могут быть:

  • Сдвижными или откатными. В этом случае полотно крепится на консольной балке и перемещается по ней на роликах.
  • Распашными. Это наиболее популярные и привычные конструкции для гаражных ворот. Открываться они могут наружу и очень редко внутрь.
  • Подъемными (см. Подъемные ворота в гараж своими руками: как сделать лучше). Они могут быть:
  1. подъемно-поворотными. Такая конструкция имеет цельное полотно, перемещаемое по направляющим;
  2. подъемно-гильотинными. Они отлично обеспечивают герметичность и теплоизоляцию гаража, но требуют дополнительного места над проемом на внешней части помещения;
  3. секционными. Состоят из нескольких секций, которые при подъеме соединяются и достигают потолка.
  • Рулонными (см. Рулонные ворота для гаража: правильный монтаж). В их составе небольшие секции шириной до 10 сантиметров, что позволяет полотно наматывать на специальный барабан, расположенный в закрытой коробке, размещенной под потолком снаружи или внутри гаража.

Совет: Познакомившись с основными видами гаражных ворот, можно подобрать идеальный вариант, что позволит сохранить свой автомобиль в хорошем состоянии.

Особенности и виды роликов используемых для откатных ворот

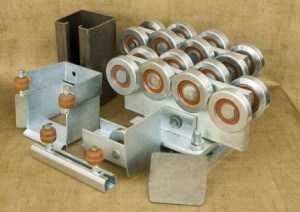

Комплект роликов для откатных ворот

Каждый вид роликов в сдвижных воротах используется в определенном узле, несет разную нагрузку, выполняет абсолютно различные функции, но все элементы необходимы для правильной работы механизма.

По назначению ролик может быть:

  • Концевым или накатным. Крепится элемент к направляющей балке. Его назначение — обеспечить плавное закрывание створки ворот в конечном положении. Он накатывает створку в уловитель. После того, как деталь попадает в нижний уловитель, у него появляется дополнительная функция, позволяющая исключить провисание полотна ворот за счет четкой фиксации роликом его положения.

Накатные ролики являются добавочным опорным устройством и оправдывают себя при разной длине створки. Ролик вращается, по всей длине оси он снабжается ребрами жесткости и боковыми упорами, что позволяет распределить равномерно нагрузку и предохранить деформацию оси.

  • Роликовым кронштейном. Для его изготовления берутся нейлон или специальная резина.

При установке кронштейна крепежные элементы над полотном ворот монтируются так, чтобы ролики надежно охватывали верхнюю кромку полотна ворот, что позволяет их удерживать строго вертикально на любом этапе работы гаражных ворот. Это помогает сделать ход подвижной створки более мягким и свободным.

  • Нижним и верхним уловителем. Эти детали способствуют фиксации воротного полотна в положении «закрыто». Нижний дополнительно воспринимает на себя нагрузку, действующую от переднего концевого, накатного ролика.

Наличие в этих деталях роликов способствует правильному попаданию створки на предназначенное ей место даже при достаточно сильных и резких порывах ветра.

  • Ограничителем бокового качания. Его назначение — удерживать в нужном вертикальном положении полотна ворот.

Для тяжелых устройств используются усиленные ограничители с четырьмя роликами, закрепленными на швеллере, изогнутом из цельного листового проката.

Конструкция детали устроена таким образом, чтобы беспрепятственно створку пропускать сквозь себя, лишь в случае, если она будет отклоняться от вертикали. Вариант с двумя роликами лучше применять в случаях, если масса поддерживаемой створки не более 500 килограммов.

Для откатных ворот с наличием кованых, решетчатых и прочих подобных деталей (см. Кованые гаражные ворота своими руками: как правильно сделать) очень удобно использовать ролик, где он крепится к Г-образному металлическому элементу.

Ролик для ограничителей — достаточно сложная конструкция, у которой:

  1. внутренняя часть состоит из втулки, изготовленной из достаточно прочного и стойкого полимера, не требующего смазки.
  2. наружная его поверхность — литьевой полиуретан, имеющий превосходную пластичность и износоустойчивость.

При использовании металлических элементов увеличивается при работе ворот уровень шума.

  • Роликовыми каретками или опорными роликами. Общий вид устройства представлен на фото.

Роликовая каретка

Это основа любого сдвижного механизма. Фиксируются к несущей или направляющей балке для откатных ворот.

При их монтаже следует особое внимание обращать на точность положения обеих опор и правильное расстояние между ними, что влияет на ход ворот, их плавность, уровень создаваемого шума и правильное функционирование конструкции в целом.

Совет: От правильного выбора роликовых кареток для сдвижных ворот зависит, одновременно с качеством монтажа всей конструкции, долговечность и безотказность работы ворот.

Особенности конструкции роликовой каретки:

  • Основа любой каретки — стальная цельная плита.
  • К ней фиксируются закрытого типа усиленные подшипники. Для их смазки используются низкотемпературные материалы.
  • Тележка состоит из восьми роликов, размещаются они вдоль плиты четырьмя парами, что обеспечивает саморегулируемость конструкции, в каждый момент времени. В контакте с направляющей находятся не менее шести роликов каретки.
  • Система с роликами фиксируется на платформе с помощью специальных стопорных колец.
  • На платформе просверлены технологические отверстия от четырех до шести штук, через них конструкция крепится к закладной на фундаменте.
  • Каретки вместе с направляющей воспринимают основную нагрузку, возникающую от общей массы полотна ворот. Они обеспечивают тихое и легкое движение подвижной створки.

Цена деталей может быть меньше при использовании полимерных материалов для изготовления конструктивных элементов. При высоком качестве сырья не имеет смысла приобретать более дорогие изделия из металла.

Как самостоятельно изготовить детали, инструкция по их установке хорошо показана на видео.

Упоры для распашных ворот

Назначение таких конструкций – фиксация створок при открытых воротах. Монтировать упор следует до начала заливки перед въездом в гараж бетонной площадки.

Вариантами упоров могут быть:

  • В составе конструкции две металлических пластины, соединенные осью вращения. Чтобы снять с упора створки ворот, достаточно нажать ногой на планку без всяких усилий. Такой упор достаточно надежен, но у него есть два недостатка:
  1. нужна металлическая пластина;
  2. необходимо очищать место установки упора зимой.

Упор для гаражных ворот

  • Для другого варианта необходимо приобрести:
  1. два гвоздя, один из них должен быть достаточно прочным, чтобы обеспечить фиксацию упора;
  2. отрезок проволоки из стали, диаметр которой примерно 8 миллиметров, или металлическую трубку диаметром 10 миллиметров.

Простой упор для распашных ворот

Длина упора рассчитывается примеркой по месту после установки створок ворот гаража. Оптимальный угол для обеспечения наибольшей опорной прочности должен составлять примерно 50 градусов относительно плоскости двери или земли.

В рабочее состояние приводить, а затем убирать такой упор можно легким движением ноги. Никакого дополнительного специального ухода в течение года устройство не требует.

Использование надежных упоров для гаражных ворот позволяет сохранить их внешний вид и увеличить срок эксплуатации конструкций.

1pogarazham.ru

Ворота в гараже – маленькие хитрости

Владельцы гаражей со стажем сразу выделяются в общем потоке заказчиков гаражных ворот. Это, как правило, люди, хорошо знающие сильные и слабые стороны разных конструкций, информация для их заказов всегда хорошо подготовлена, обмен мнениями между ними и специалистами нашей компании INPUT-DOORS всегда продуктивен, а приемка работ осуществляется строго, но по существу.



Практически все такие заказчики с опытом требуют внести в стандартную конструкцию изменения и дополнения, улучшающие их работу. Многие такие дополнения у нас не делаются серийно из-за того, что они обусловлены особенностями каждого заказа, а некоторые, с позволения клиентов, пополняют наш арсенал технических решений.

Как сделать гаражные ворота лучше

Самое распространенное дополнение к штатной конструкции распашных ворот, которое так или иначе устраивают себе многие – это устройства фиксации ворот в открытом положении. Все знают, какую опасность для краски и даже формы машины представляет собой порыв ветра, поэтому такие фиксаторы, в самом деле, очень важны.

Наиболее надежно фиксируют дверь всем известные съемные рычаги с зацепным крюком на конце.  Такой рычаг подвижно укрепляется на каждой вертикальной части рамы ворот, а на створке в нужном месте устанавливается «ответный» крюку элемент – петля. Можно дополнительно установить петли и для промежуточного положения створок ворот в полуоткрытом для проветривания виде.

Другой, менее громоздкий, но и немного менее надежный вариант такого фиксатора в виде упора может быть установлен на нижнем конце каждой створки. Некоторые используют для фиксации створки нижний засов, рассчитанный на опускание вниз. Для работы такого засова требуется устройство специального гнезда в нужном месте покрытия прилегающего к гаражу участка проезда.

Самодельные резиновые или деревянные рукоятки на запорные засовы и ручки – еще один пример небольшого, но эффективного улучшения конструкции ворот. Вот еще несколько примеров простых и важных в эксплуатации гаража маленьких хитростей:

  1. На верхние углы створок ворот можно установить светильники, они могут осветить больше, чем поток света из гаража
  2. Обрезки ковролина или настоящего ковра - очень эффективная защита при возможном контакте ворот с кузовом машины, такие обрезки нужно обдуманно наклеить на створки, одновременно утепляя их
  3. Чем дальше от поверхности створки ворот расположен замок, тем сложнее его открыть отмычкой. Это важно для установки как основных, так и дополнительных замков.
  4.  Становится модным украшать ворота гаража суперграфикой нового типа – широкоформатной фотографией. Такие изображения можно напечатать на ПВХ основе и наклеить на внутреннюю или наружную сторону ворот
  5. Многие остаются очень довольны, когда на воротах установлен маленький аккуратный крюк, на который можно повесить сумку или портфель, чтобы освободить руки для открывания замка
  6. Дверной глазок, а то и два позволят одним удовлетворить любопытство, а другим -  чувствовать себя в большей безопасности.

Эти и бесчисленные рационализаторские предложения могут довести простые гаражные ворота до весьма высокого уровня комфорта, и их авторам – обеспечить уважение окружающих.

input-doors.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
