Как сделать фундамент из винтовых свай своими руками недорого видео – Свайно-винтовой фундамент своими руками. Монтаж.

Содержание

Видео: винтовой фундамент своими руками

Перед монтажом винтового фундамента не надо проводить никакой подготовки. Он монтируется прямо в грунт, что весьма удобно. Однако важно правильно установить винтовые сваи, чтобы фундамент прослужил долго. В особенностях технологии можно разобраться по видеоматериалам.

В этом видеоматериале рассказано, как делается винтовой фундамент с ростверком из монолитной железобетонной плиты, какие у него преимущества, когда следует применять, как правильно сделать:

Это видео об устройстве монолитного фундамента на винтовых сваях. Автор подробно рассказывает, как уложить арматуру, как залить бетон:

А здесь подробно о технологии вкручивания винтовых свай:

Если вас интересуют плюсы и минусы винтовых свай, то смотрите следующий ролик. Здесь, кроме всего прочего, рассказано о регулируемых оголовниках:

Автор расскажет об особенностях устройства винтового фундамента, его преимуществах и недостатках, расчете количества винтовых свай, несущей способности фундамента. Примечательно, что он также отмечает ошибки, которые приводят к осадке винтового фундамента:

Если винтовой фундамент не оправдал ваших надежд или пришел в негодность, его можно заменить на свайный с бетонным ростверком. Посмотрите, как это делается:

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru

советы и инструкции (+ 1 видео) – Stroim24.info

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.

Отличия свайного основания от плитного или ленточного состоят в следующем:

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.

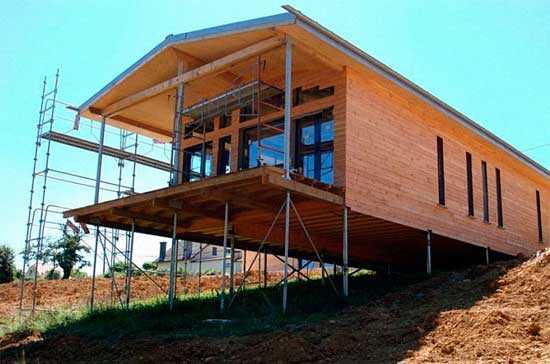

  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

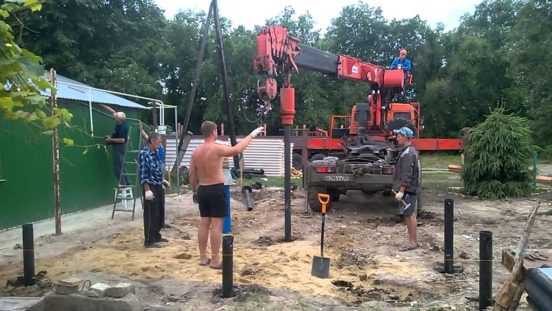

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg pp.jpg

Основные виды свай

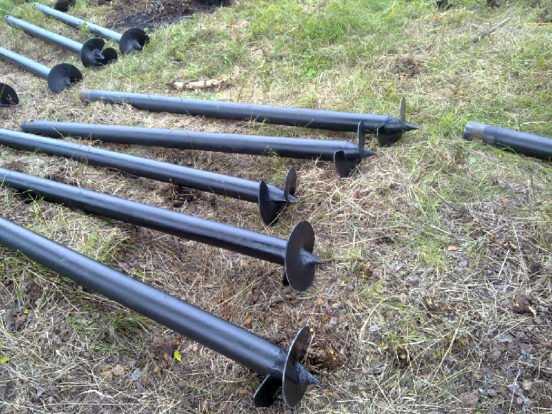

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

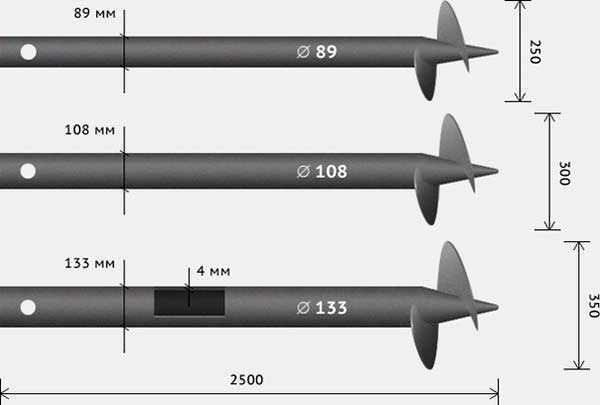

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

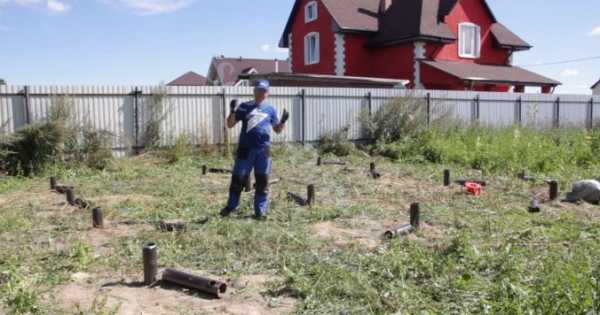

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

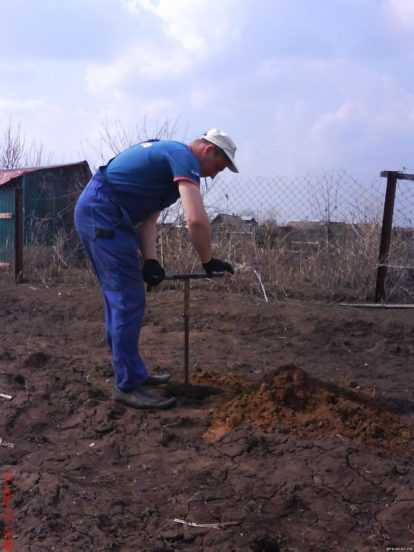

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

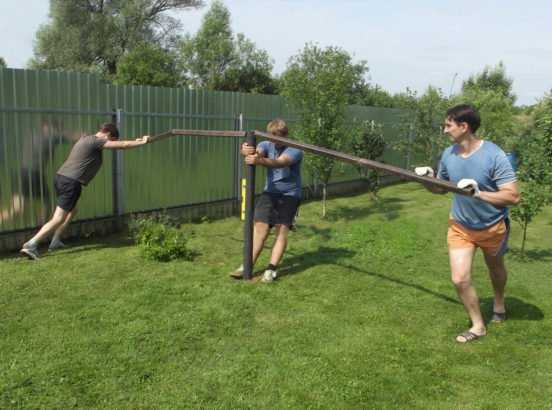

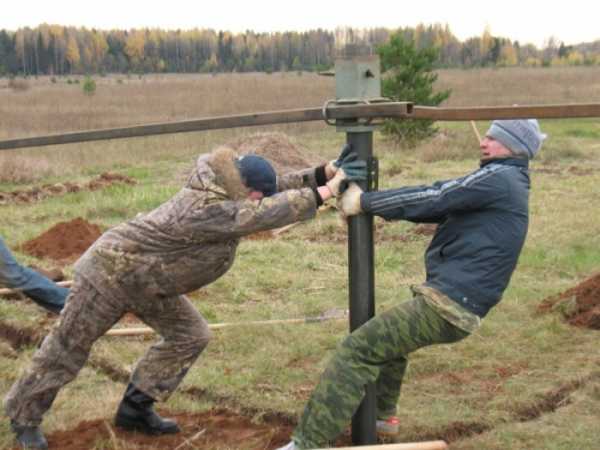

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

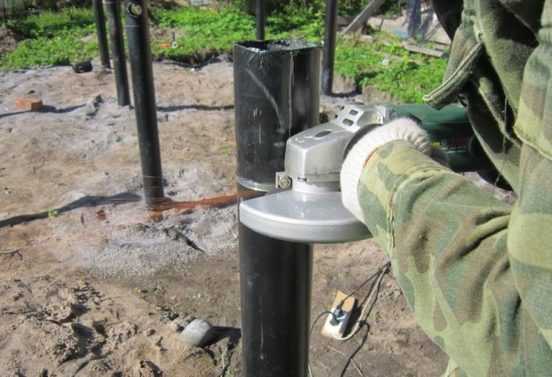

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

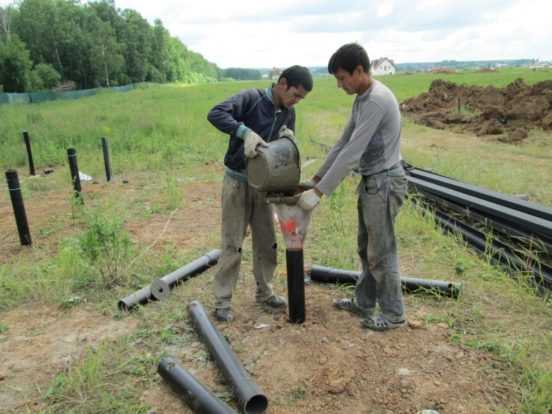

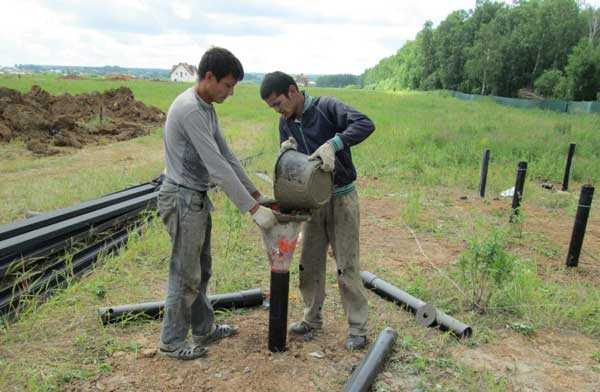

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

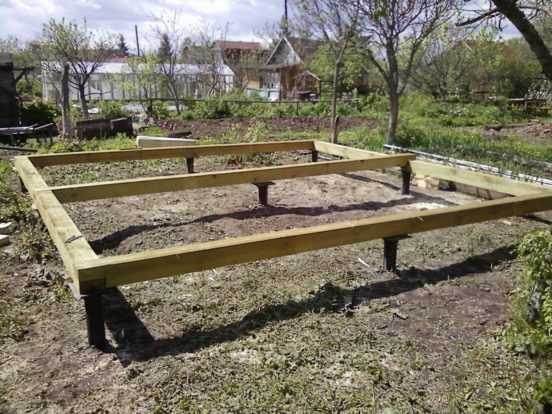

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Себе дом поставил на винтовые сваи и другим рекомендую. 2 года, брус уже сел, проверял сваи по лазернику, не ушли ни на миллиметр.

ofrost

https://forums.drom.ru/house/t1151964060.html

Уже 7 лет моя дача стоит на фундаменте из винтовых свай. Сваи ввинчивались собственными силами. Дом все это время стоит без малейших движений…Я рекомендую фундамент из винтовых свай, но не стоит на нем экономить. Лучше перестраховатся и сделать в половину дороже, чем потом исправлять.

кАминь

http://otzovik.com/review_4687813.html

У меня дом на винтовых сваях. Под площадью 54 завинчено 10штук. Дому 2 года, но дом из сендвич-панелей. Сваи 2,5 метра, 0,5 торчит над землей. Нареканий нет нам нравится. Собираемся делать 2 этаж.

simonshik

http://www.e1.ru/talk/forum/read.php?f=120&i=232816&t=232816

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Фундамент на винтовых сваях - плюсы и минусы свайно-винтового фундамента своими руками, видео

Применение фундамента на винтовых сваях в кратчайшие сроки и при минимуме затрат позволяет самостоятельно сделать основание под баню, частный дом или гараж. С установкой свай в виде винтов из стали в состоянии справиться даже начинающий строитель. Существует несколько типов таких фундаментных опор с разной несущей способностью, подобрать их для конкретного здания и грунта несложно.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение в строительстве

Что такое свайно-винтовой фундамент?

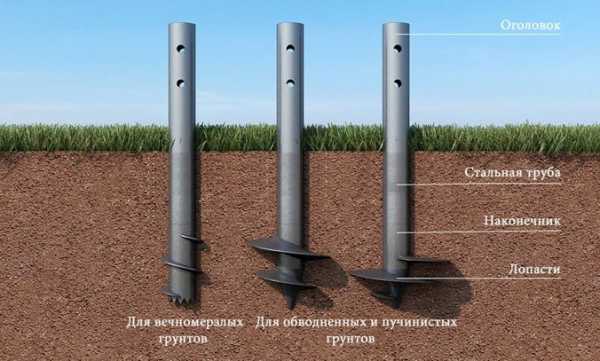

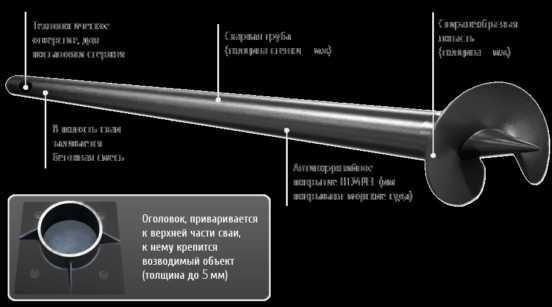

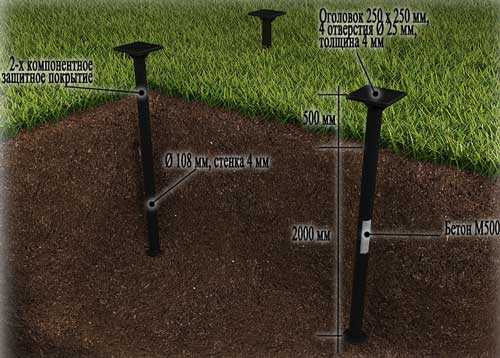

По конструктивному устройству винтовая свая – полая внутри труба из железа, на нижнем конусовидном конце которой приварены лопасти бура для ее ввинчивания в землю. После погружения в грунт эти опорные столбы связываются ростверком либо нижними рядами сруба. В результате каждая из опор принимает на себя часть нагрузки от здания, распределяя ее по всему свайному полю.

Так выглядит основание

Лопасть на конце наконечника снизу с одной стороны упрощает вкручивание трубы в плотные грунтовые слои, а с другой – играет роль удерживающего анкера. В отдельных случаях при необходимости подобная опора просто выкручивается из земли и используется на новом месте для нового свайного фундамента. Главное чтоб она не проржавела к этому времени, находясь в грунте.

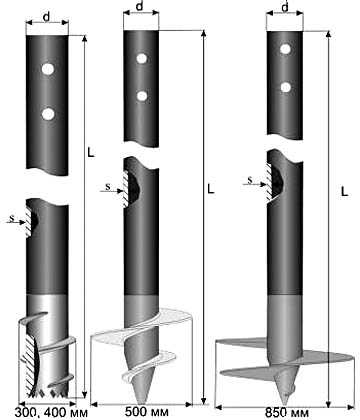

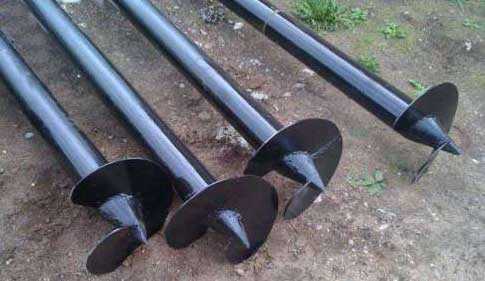

Виды винтового фундамента

По конфигурации и предназначению лопастей выделяют:

  1. Широколопастные – типовой вариант с одной лопастью в 1–1,5 захода.

  2. Многолопастные – с несколькими лопастями.

  3. Узколопастные – с наконечником в виде шурупа на 5–8 оборотов винта.

Различные виды в зависимости от почвы

Первый вариант предназначен для легких построек и устойчивых грунтов. Второй тип винтовых свай используется при необходимости улучшить несущую способность опоры с компенсацией ее подвижек по вертикали, а также для высоких и тяжелых по общему весу коттеджей в 2-3 этажа.

Третья разновидность – для оснований на грунтах с обилием камней. Для условий вечной мерзлоты рекомендуется брать также узколопастный аналог, только имеющий не заостренный конец, а раскрытый срез с зубьями по периметры.

Свайный наконечник бывает литым (ВСЛ) либо сварным (СВС). Первый стоит дороже. Однако он более прочен и способен вынести большие нагрузки, нежели наварной аналог. Если грунты на участке строительства плотные или фундамент нужно делать под большой дом, то лучше потратиться и взять с литым наконечником.

Плюсы и минусы фундамента на сваях

Среди преимуществ использования таких основание числятся:

  • Долговечность и высокая несущая способность – подобные сваи без проблем выдерживают сезонные пучения и служат 50–80 лет;

  • Экономичность – обходится на 20–30% дешевле иных вариантов;

  • Отсутствие строительного мусора и больших объемов выемки земли;

  • Высокая скорость возведения – для самостоятельного устройства фундамента из винтовых свай хватит двух–трех дней;

  • Возможность создания практически на любых типах грунтов;

  • Простота реализации – плитный либо ленточный фундамент своими руками выполнить гораздо сложнее;

  • Большое количество модификаций наконечников и оголовков;

  • Возможность повторного применения;

  • Отсутствие как таковой сезонности работ – вкручивать винтовые опоры можно даже зимой, лишь бы грунт позволял это.

Не рекомендуется его устраивать только на болотистых обводненных участках, где избыточная влага приведет к быстрому истончению стенок ствола. В остальных случаях – это просто идеальный выбор.

Минусы у винтового фундамента также имеются, но их гораздо меньше и упоминания стоят лишь:

  • Невозможность обустройства внизу под полом цокольного этажа или подвала;

  • Дополнительные затраты на утепление дома снизу.

Рассматривая плюсы и минусы, явно видно, что достоинства сильно превалируют над недостатками. Однако есть одно большое «НО».

Электромеханическая коррозия

Винтовая опора должна быть изготовлена в соответствие со стандартами и из качественной стали. А после ее еще и в обязательном порядке надо проверить в ОТК с помощью ультразвука либо рентгена. Основные проблемы у застройщиков, остановивших свой выбор на свайно-винтовом фундаменте, обычно возникают именно из-за дефектных материалов.

Установка свайно-винтового основания

Технология обустройства фундамента своими руками из винтовых свай выглядит следующим образом:

  1. Производится контрольное вкручивание для определения прочности грунтов.

  2. Выполняются расчеты с подготовкой плана размещения опор.

  3. Делается разметка участка.

  4. Выполняется установка опорных свай с последующей их обрезкой по уровню.

  5. Осуществляется заливка бетона внутрь опоры.

  6. Производится обвязка созданного свайного поля.

Для каждого вида и модификации сваи в форме винта в паспорте указывается ее несущая способность. Здесь играет роль как размеры и конфигурация лопастей, так и толщина стенок и длина ствола. В зависимости от УГВ, глубины промерзания и состава грунта план размещения свайного поля рассчитывается в каждом случае отдельно.

При проектировании надо еще и учесть массу всего будущего строения, под которое устраивается фундамент на винтовых сваях. Причем в расчет следует включить вес не только стен и перекрытий, но и кровельного покрытия и нагрузок от снега с ветром. Ведь ондулин или мембранная кровля весят заведомо меньше шифера или черепицы. И все это надо предусмотреть заранее.

Этап подготовки проекта лучше всего доверить специалисту. Если в планах делать винтовой фундамент своими руками, то расчеты стоит проводить на основании СП 24.13330. Либо придется опоры устанавливать в большем количестве с запасом, увеличивая смету строительства.

Скачать Скачать СП 24.13330

Пошаговая фото-инструкция

Разметка первой опоры фундамента по ориентирам участка

С разметкой сложностей возникнуть не должно. Необходимо просто наметить на участке места под опоры в соответствии с проектом. Главное при строительстве – это строгая вертикаль вкручиваемых в землю столбов.

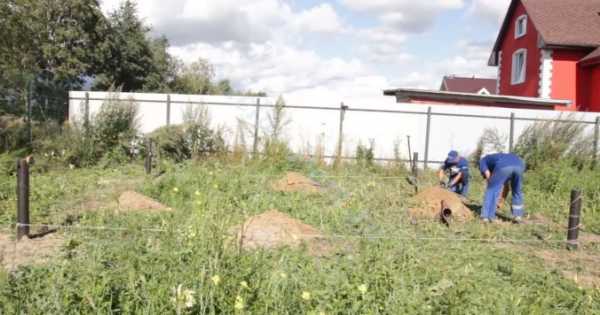

Выкапываем «приямок» глубиной 20-30 см для первой опоры

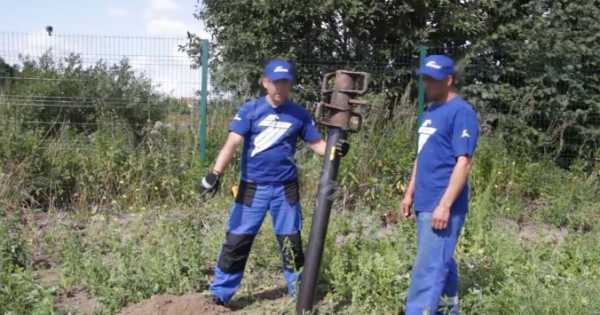

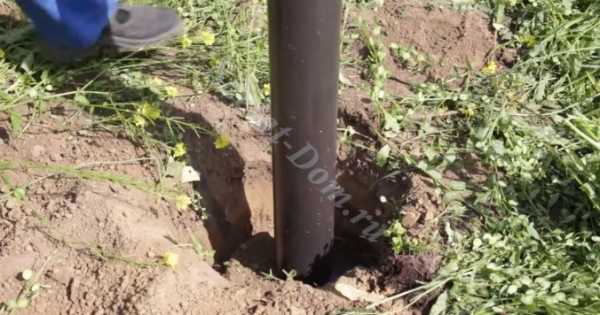

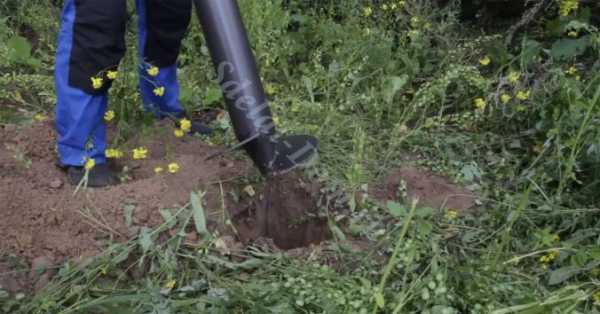

Вставляем в приямок

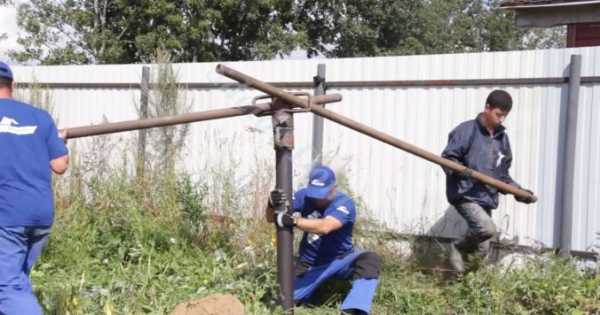

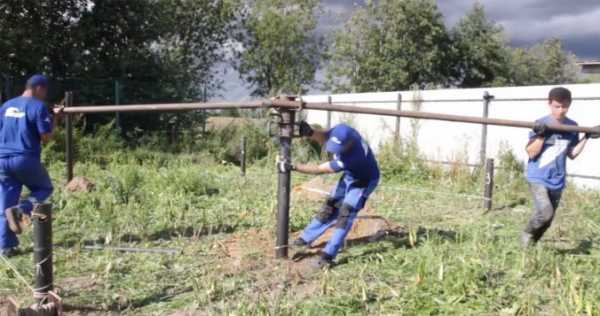

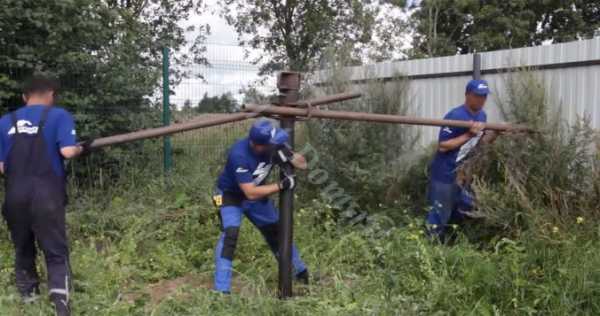

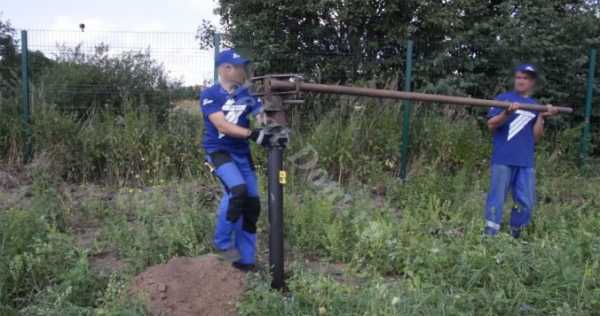

Закручиваем с помощью специальных рычагов (стальных труб)

Чтобы упростить позиционирование свайных опор при их погружении в грунт, можно с помощью бура или лопаты вырыть небольшой приямок глубиной в полуметр. Далее в почву вкручиваются опоры выполняющим роль рычага ломом, мощной электродрели с редуктором либо автомобильной спецтехники. Делается это с шагом в 1–3 метра.

Рекомендуется при завинчивании привлечь третьего помощника, который в процессе будет корректировать вертикальное положение

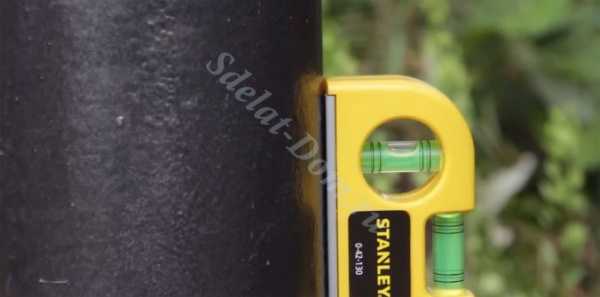

Когда свая стоит достаточно крепко, вешаем магнитный уровень и последнюю часть завинчивания корректируем по уровню — выравниваем её весом

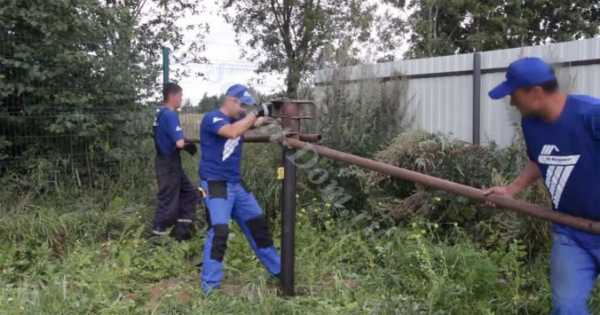

Если завинчивать становится тяжело, то приглашаем помощников


Первая закручена точно по уровню


Размечаем вторую — угловую на этой же стороне от первой


Копаем приямок, ставим вторую опору, выравниваем по уровню и проверяем расстояние от первой


Если необходимо сместить сваю, то отклоняем её в противоположную сторону, делаем 2 оборота и замеряем еще раз

При их установке и ввинчивании крайне важно следить за тем, чтоб опоры не ушли в сторону. Это сразу снижает способности столба выдерживать расчетные нагрузки. Лучше выкрутить такие сваи и сделать все заново. При этом ставить их по новой на то же самое место категорически запрещено. Надо будет этот “винт” сместить немного в сторону.

Когда опора встала на нужное расстояние — закручиваем аналогично первой


Третью сваю размечаем с 2-мя размерами: шириной стены и диагональю дома


Аналогично наклонами корректируем расстояние между столбами


После соблюдения расстояний — закручиваем третью


Аналогичным образом отмечаем и закручиваем четвертую, соблюдая размеры по диагонали и стороне


По всему периметру натягиваем бечёвку и размечаем маркером на бечевке промежуточные опоры


Устанавливаем каждую опору в приямки по отметкам и уровню и утрамбовываем землей


Закручиваем сваю и следим за отметками уровня и бечевки


После закрутки всех столбов отмечаем гидроуровнем одинаковые отметки


Болгаркой обрезаем все опоры по уровню

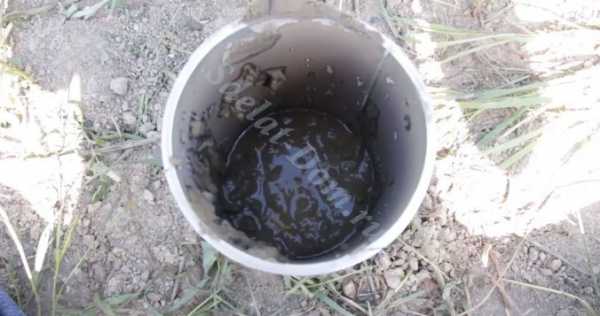

Заливаем цементно-песчаным раствором сваю до 10 см уровня до конца


Оставшуюся часть засыпаем готовой сухой цементно-песчаной смесью


Надеваем и привариваем оголовки, зачищаем и закрашиваем швы от коррозии

После того как сваи установлены на свое место, их обрезают на нужном уровне от земли. Потом эти опоры, из которых и состоит рассматриваемый вариант фундамента, рекомендуется залить изнутри бетоном. Это позволяет уберечь металл от коррозии и дополнительно усиливает все свайное винтовое поле.

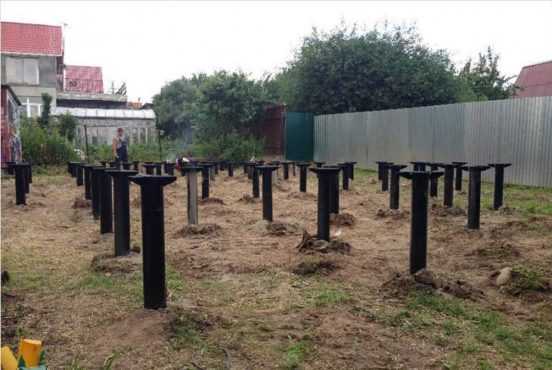

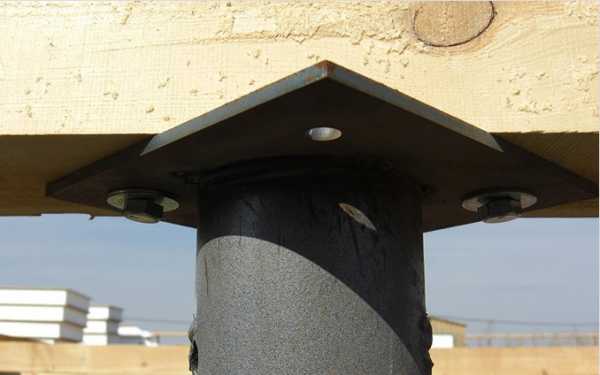

Сверху на каждый установленный столб наваривается оголовок в виде квадратной стальной пластины размером порядка 25 х 25 см. А в завершении все сварные швы обрабатываются защитными составами. Дальше на этот свайный фундамент можно уже укладывать ростверк или сразу венцы сруба.

Чтобы ветер не гулял под домом и не выхолаживал его, столбы необходимо закрыть внешней облицовкой по всему периметру строения. Для этого прекрасно подойдут профнастил либо металлочерепица. Но можно воспользоваться и облицовочным кирпичом. Все на выбор хозяина коттеджа.

Применение фундамента на винтовых сваях

Для возведения винтового из железных свай фундамента бригаде в 5–7 человек зачастую достаточно одного дня. При этом ждать осадки или схватывания бетона не требуется. Подобное основание полностью готово к дальнейшему строительству здания. Это ленточный или монолитный фундамент плитой необходимо выдерживать минимум 20–30 дней. С винтовыми опорами этап устройства опор под дом занимает гораздо меньше времени.

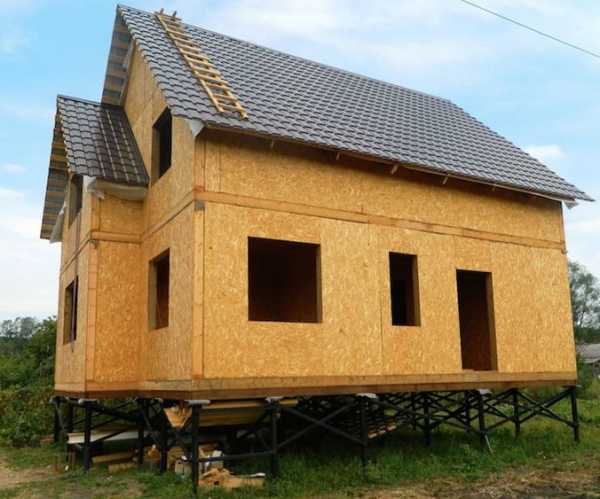

Дом из СИП-Панелей

Читайте также про другие виды оснований:

Смотрите также видео о всех нюансах винтового фундамента

Читайте про другие наши материалы:

Винтовой фундамент на сваях своими руками

5 (100%) 1 vote[s]

sdelat-dom.ru

Фундамент на винтовых сваях + видео

Часто нам нужно построить дом или другое здание, для которого не требуется наличие погреба или гаража. Ведь их устройство зависит от типа фундамента. Например, такая возможность предоставляется исключительно для ленточного фундамента. Но на его сооружение потребуется много материала, средств, времени и сил. Оптимальным решением является выбор в пользу фундамента на винтовых сваях. Преимущество такого основания в том, что вы можете соорудить все в короткие сроки, без особых трудозатрат и финансовых расходов. А что важнее, владелец сможет провести ряд работ своими руками.

Если вы заинтересовались, то наша статья поможет вам узнать, как сделать фундамент на винтовых сваях своими руками. Для вас мы подготовили не только перечень нужных материалов, но и подробную пошаговую инструкцию.

Материалы и инструменты для работ

Итак, чтобы выполнить работу по устройству свайного фундамента, необходимо иметь в арсенале некий список инструментов и расходных материалов. Некоторые из них простые, некоторые специфические, требующие определенных навыков. Поэтому если вы не умеете ими пользоваться, лучше нанять специалиста или друга, который имеет понятие.

Для монтажа винтовых свай потребуются:

  • колышки и веревка, чтобы выполнить разметку для фундамента;
  • лопата, уровень, рулетка, нивелир;
  • болгарка для резки свай;
  • бетонный раствор марки М300;
  • сами винтовые сваи (диаметр и вид лопастей выбирается согласно типу грунта и нагрузке на здание).

Чтобы выполнить обвязку, будь то металлическую или деревянную, нужно иметь следующие инструменты:

  • гаечный ключ и болтовой крепеж;
  • электрическую дрель со сверлами для металлических изделий;
  • сварочный аппарат.

Теперь, когда вы собрали все что нужно, можно приступать непосредственно к процессу монтажа свай для фундамента.

Подготавливаем основание для фундамента

Свайно-винтовой фундамент или винтовые сваи, можно использовать для любого типа грунта. Именно за это так ценят данный вид основания. Если у вас проблемный пучинистый грунт, то это идеальное решение. Исключением является скалистый грунт с камнями. Принцип винтовой сваи прост: опора ввинчивается в землю на нужную глубину (ниже промерзания грунта и грунтовых вод), а поверх делается обвязка. Опоры монтируются на углах здания и по периметру в участках с высокой нагрузкой, а поверх делается обвязка. За счет этого вы можете добиться ровного основания даже на неровной поверхности.

Итак, с чего же начинаются наши работы. Первым делом делается план. Если вы строите дом, то он уже должен у вас быть. Конструкция дома рассчитывается, а также выясняется нагрузка на опоры. После этого можно выполнять земельные работы.

Обратите внимание! Ниже приводиться схема, которая поможет вам определить глубину и нагрузку на различных типах грунта.

Для начала расчистите участок, чтобы вам ничего не мешало: деревья, кусты, куча мусора, другие ненужные постройки. Участок должен быть чистым. После этого выполните разметку, ориентируясь на план здания и самого фундамента. Для этого вам нужно воспользоваться уровнем, колышками, нивелиром и веревкой. Работу следует выполнить с точностью, так как от этого зависит правильность формы будущей постройки. Погрешность, которую можно допустить, равняется 2 см.

Важно знать, что сваю обязательно устанавливать на углу помещения и на узловых местах. Кроме того, одну сваю нужно добавить по центру несущей балки, а также закрыть пролеты. Это поможет распределить нагрузку по всей поверхности грунта, не нагружая фундамент. Ниже на схеме вы можете увидеть, как сконструирован правильный фундамент на винтовых сваях.

Немного о сваях для фундамента

Сразу хочется сказать, что экономить на элементах фундамента никак нельзя! Это будет неоправданно, так как последствия будут критическими. Срок эксплуатации снижается в разы, а сам дом долго не простоит. Ведь речь идет о металлических сваях, которые должны быть полностью защищены от коррозии, без царапин и т. д. Иначе они поржавеют и разрушаться. А никто не хочет испортить свой дом. Поэтому используйте новые и надежные сваи.

Что касается диаметра, то для дачных построек подойдут опоры сечением 110–170 мм, толщина стенок которых 4 мм и больше, а лопасти – 25 см. Для серьезных конструкций рекомендуется использовать изделия диаметром 170–270 мм, с толщиной стенок от 6 мм и лопастями 40 см и больше. Важно, чтобы металл был покрыт антикоррозийным средством.

Длина же выбирается исходя из типа грунта, точек промерзания и пролегания грунтовых вод.

Установка винтового фундамента пошагово

После того как вы сделали разметку, можно приступать к основной части работ. Все можно сделать за несколько дней, но понадобится помощь. Итак, начнем разбирать пошаговую инструкцию:

  1. В местах, где будут ввинчиваться сваи, сделайте небольшое углубление (лидер-лунка). Достаточно снять верхний плодородный слой. Не стоит сильно углубляться, так как преимущество винтовой сваи в том, что при вкручивании, грунт под ней не разрыхляется, а уплотняется. Поэтому снимите слой в 10–15 см, шириной больше за лопасть опоры на 3 см. Так, вам будет легче работать. Сделайте это для всех точек.
  2. Теперь можно ввинчивать сваю в грунт. Для этого попросите помощи. Основана задача – сделать все ровно, перпендикулярно поверхности земли. Самое важное – правильно начать, а дальше свая по направлению будет углубляться. Поэтому один из вас должен выровнять сваю, держа ее перпендикулярно, а другой (лучше двое) начнут ввинчивать ее в грунт. Для удобства используются специальные штанги, работающие по принципу штопора. Если вы открывали вино, то вы должны понимать, как это работает. При этом проверяйте, ровно ли она установлена.
  3. Когда свая достигла нужного уровня (вы можете заранее нанести отметку на трубу), можно приступать к работе с другой. Если грунт хороший, то работа выполняется быстро. Тем более с помощниками. Работайте до тех пор, пока не зафиксируете все опоры.
  4. Затем все части фундамента выравниваются по горизонту. Все излишки можно отрезать болгаркой. Поверхность должна быть ровной, используйте нивелир.
  5. Теперь приготовьте бетонный раствор и залейте его в полость сваи. Так, прочность увеличится в разы.
  6. Используя сварочный аппарат, приварите к каждой опоре пластину из металла, толщина которой не меньше 8 мм. Она должна выступать за края сваи на 2–3 см с каждой стороны.

Осталось сделать обвязку. Здесь есть несколько вариантов. Обвязка может быть деревянной, металлической или из бетона. Выбор зависит от того, какие стены будет иметь ваш дом. Если постройка из бруса, то достаточно деревянной обвязки. Кирпичные небольшие постройки, пенобетонные или газосиликатные возводятся на металлическом основании. А тяжелые многоэтажные дома и коттеджи лучше делать на железобетонной обвязке. Ниже приводится схема, как крепить каждый из видов.

На этом все. Работа сделана быстро, качественно и без лишних проблем. Остается возвести коробку здания. Что касается «цоколя», пространства межу землей и обвязкой, то его можно зашить. Так, вы придадите дому прекрасный внешний вид и утеплите его.

Подведем итоги

Свайный фундамент – прекрасное решение. Несмотря на свою среднюю стоимость, он имеет высокие несущие способности. А тот факт, что вы сможете обустроить фундамент на любом типе грунта, делает свайно-винтовое основание идеальным вариантом. Мы уверенны, что эта инструкция поможет вам самостоятельно сделать качественный фундамент, без помощи специалистов. А еще больше информации вы можете узнать из этого видео.

bouw.ru

Видео свайный фундамент своими руками

Свайный фундамент отлично подходит для торфяных грунтов, при близком расположении грунтовых вод. Он более экономичен по затратам на строительство. А разные виды свай могут использоваться для решения различных задач.

Посмотрите, например, видео о видах свайных фундаментов и принципах устройства. Здесь рассказано, почему этот вид фундамента экономичен, о его плюсах и минусах. О том, как избежать некоторых недостатков.

А здесь подробно о том, что представляют собой свайные фундаменты, когда они применяются. Если вас интересуют виды подобных фундаментов, то здесь об этом тоже есть. Кроме того, рассказано о параметрах и технологии строительства, какие материалы нужны.

Разновидностью свайного фундамента является свайно-ростверковый фундамент. Поэтапное описание технологии ниже.

А здесь о параметрах свайного фундамента и этапах его строительства: разметке, бурении и армировании.

Это подробное видео о расчете свайно-ростверкового фундамента на примере свай ТИСЭ.

В этом тоже рассматривается заливка фундамента с ростверком. Подробно рассказано об изготовлении опалубки.

Читайте и смотрите другие материалы:

kakpravilnosdelat.ru

плюсы и минусы, монтаж, установка, отзывы +видео

С недавних пор свайно-винтовые основания стали довольно часто применяться в строительстве. Причина проста — такой фундамент вполне возможно соорудить своими руками. А если будущая постройка сборно-щитовая, газобетонная или каркасная, то сваи для основания можно даже сделать самостоятельно. Технология это довольно новая, и не все знают об основных особенностях этого фундамента, предпосылках для его использования и о его преимуществах и недостатках.

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа.
Отличия свайного основания от плитного или ленточного состоят в следующем:

  • каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
  • сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

    Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

  • вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

  1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
  2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

    Винтовые сваи можно вкручивать без использования специальной техники

  3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
  4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

    Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

  5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
  6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
  7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

    Винтовые сваи можно устанавливать даже зимой

  8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
  9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
  10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

  1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
  2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
  3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

    В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

  4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
  5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
  6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
  7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

  • временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
  • баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
  • хозпостройки, беседки, сараи, навесы, веранды, заборы;
  • ворота распашного типа.

Фотогалерея: примеры сооружений на винтовых сваях

Основные виды свай

По сути, винтовая свая — это предварительно обработанная антикоррозийным средством металлическая труба с приваренной лопастью или без неё. Она входит в грунт наподобие самореза. Сваи бывают:

  1. С разным диаметром. Чем толще труба, тем больший вес она может выдержать. Но следует понимать, что сваи диаметром более 108 мм вручную вкрутить будет очень трудно.
  2. С разным размером ребра винта. С уширенной пятой — для грунта с низкой несущей способностью, с имитацией резьбы — для твёрдого мёрзлого грунта, который лучше не тревожить.
  3. С разными по диаметру лопастями. Для влажных и зыбких грунтов лопасти сваи должны быть больше, чем для сухих и плотных.

В продаже также имеются специальные сваи с многовитковыми или многозаходными винтами, встроенным дренажом, из специальных, химически устойчивых материалов, с дополнительными лопастями, с наваренными оголовками.

В зависимости от типа грунта следут выбирать винтовую сваю с подходящим диаметром столба и размером лопасти

Монтаж свай

Свайно-винтовое основание устанавливается следующим образом:

  • по всей длине сооружения, а также в углах и на стыках внутренних стен ввинчиваются сваи с шагом от одного до трёх метров;
  • верхушки всех свай подгоняются под уровень и скрепляются балками (из дерева или металла), чтобы образовалась жёсткая конструкция, которую ещё называют ростверк.

    Верхние части оголовков свай скрепляются металлическими или деревянными балками — ростверком

Существует несколько вариантов расположения свай:

  1. Одиночное — каждая находится под опорой.
  2. Ленточное — сваи расположены по периметру сооружения.
  3. Полосами — сваи идут в два и более ряда.
  4. Куст — сваи вбиты кучно в местах большой нагрузки или под несущими колоннами.
  5. Поле — сваи вкручены в шахматном порядке или рядами.

Чтобы трезво оценить свои силы, перед установкой необходимо отдавать себе отчёт, какой объём работ придётся выполнить. На лёгком грунте винтовые сваи размером до 5 метров можно установить вручную. Для этого понадобится три помощника, двое из которых будут выполнять физическую часть, а третий следить за точностью установки.

Пошаговое руководство по установке фундамента из винтовых свай

  1. Первым делом проводится расчёт материала для будущей постройки. Например, для постройки одноэтажной бани размером 6 на 6 метров с запасом понадобится 14 стандартных свай (длина 2,5 м, диаметр 10,8 см), установленных с шагом в 2–3 метра.

    Для бани размером 6х6 м понадобится от 10 до 14 свай

  2. Далее с помощью колышков осуществляется разбивка свайного поля. Сначала расставляются угловые колышки, потом между ними натягивается бечёвка, и по ней устанавливаются все остальные.

    Разметка выполняется при помощи деревянных колышков и тонкой бечёвки

  3. Используя ручной бур, проделывают заходные скважины под сваи. Ручной бур должен иметь длину штанги не менее 5 метров и диаметр до 30 см. Глубина и диаметр скважины рассчитываются исходя из особенностей грунта. Можно ограничиться и приямками в 20 см.

    Заходные ямы для свай можно подготовить при помощи обыкновенного садового бура

  4. В специальные отверстия в верхней части сваи вставляется лом или арматура, на концы которого (-ой) надевают обрезки труб длиной 5–6 см. Охватывать основу хомутом, также как и пристраивать к ней ворот сбоку категорически нельзя, так как тогда её неминуемо перекосит. Заглубление сваи проводится путём прокручивания лома вокруг её оси. Крутят, как правило, двое, а третий измеряет вертикальность сваи при помощи уровня или отвеса. Отклонение свыше 1–2% недопустимо, иначе свая деформируется.

    В процессе вкручивания винтовой сваи обычно участвуют три человека: двое перемещают лом, а третий следит за вертикальностью сваи

  5. Вкручивание производится ниже уровня промерзания грунта, поэтому надо заранее узнать эти показатели для своего региона. Когда свая пройдёт через этот уровень, она достигнет твёрдого грунта, и вкручивать её станет значительно тяжелее. Если труба наткнётся на камни, её придётся выкрутить, и вкрутить заново чуть под углом, пробуя сместить камень лопастями. После чего опять нужно проверить вертикальность сваи.

    Свая должна устанавливаться строго вертикально, максимально допустимое отклонение — 1–2%

  6. После вкручивания всех свай их оголовки обрезают так, чтобы они образовывали горизонтальную плоскость. Подрезка выполняется болгаркой.

    Сваи подрезаются болгаркой с алмазным диском по уровню установки ростверка

  7. Далее внутренние части свай бетонируются. Пустыми их оставлять нельзя, так как это чревато коррозией и сокращением срока службы. Заполняются трубы бетонным раствором из расчёта 1,5 ведра на каждую.

    Сваи обязательно нужно забетонировать раствором, иначе срок их службы значительно снизится

  8. После заполнения свай выполняется обвязка фундамента. Если речь идёт о лёгком сооружении, то ростверк из металла необязателен. Достаточно установки металлических оголовков, к которым шурупами прикручивается деревянный брус. Стыки промазываются битумом.

    Для лёгкого сооружения ростверк можно сделать из бруса

  9. Теперь свайно-винтовой фундамент готов, можно начинать возведение каркаса строения.

Видео: как закрутить винтовые сваи одному

Отзывы о винтовом фундаменте

Исходя из вышесказанного, свайно-винтовой фундамент соорудить не так просто, как кажется на первый взгляд. И годится он не для всех типов сооружений. Но тех, кто твёрдо уверен, что справится с задачей, он выручит и позволит сэкономить.

remoskop.ru

Плюсы и минусы- Пошаговая установка под дом своими руками +Видео

Свайно-винтовой фундамент является одним из наилучших в строительстве не очень тяжелых строений, отлично подходит для каркасных домов. Чтобы понять все плюсы и минусы данного типа фундамента, давайте разберемся с ним поподробнее.



Свайно-винтовой фундамент для строительства

Винтовые сваи проверены временем

Свайно-винтовой тип фундамента используется в мире уже около 300 лет, начали его использовать при возведении маяков, хороший пример Сухумский маяк, который прекрасно пережил войну и стоит до сих пор, что говорит об отличной надежности этого типа фундамента.

Для тех кто сомневается, что сваи ржавеют и этот тип фундамента может быть ненадежным, вот свая, которая была заменена на древнем маяке, этой свае больше 300 лет, как видите, она прекрасно сохранилась.

Древняя свая от маяка



Однако самый популярный тип фундамента в нашей стране является ленточный заливной фундамент, однако не на каждом участке можно его устроить, да и стоит он не дешево. Есть глинистые почвы с высоким уровнем грунтовых вод, на такого рода земельных участках возведение ленточного фундамента невозможно. Тогда на помощь приходит технология установки надземного вида построек на свайно-винтовом фундаменте. Этот вид фундаментов также набирает популярность в нашей стране благодаря многим преимуществам.

Основные характеристики

Винтовые сваи



Плюсы свайно-винтового фундамента

  1. Основными преимуществом является то, что свайно-винтовой фундамент не требует проведения большого количества земельных работ.
  2. Технология его возведения достаточно проста.
  3. Скорость установки и оперативность возведения. За час на обычной земле можно установить десяток свай, если постараться можно и все пятнадцать.
  4. К тому же отмечается его низкая стоимость.
  5. Способность выдерживать приличные нагрузки и долговечность.
  6. Подходит любой грунт, кроме скальных пород.
  7. Применение спец техники не обязательно, возможность устанавливать сваи вручную.
  8. Не нужно ждать после заливки бетона, можно спокойно продолжать возведение вашего дома.
  9. Вибрация и шум при установке отсутствуют
  10. Сваи возможно использовать повторно
  11. Фундамент под ваш каркасный дом может быть всегда расширен.
  12. Возможность установки на склонах и неровных грунтах.
Возможность возведения дома на склоне, где земля дешевле в разы

Минусы винтовых свай

Минусы на самом деле не столь очевидны, особенно для небольшого каркасного строительства дома, этот тип фундамента подходит идеально.

Но всё же минусы есть:

  1. Невозможность возведения на скальных породах или грунтах с большим количеством камней в почве.
  2. Подходит для легких каркасных и деревянных строений до 3-4 этажей.
  3. Дома должны иметь достаточно широкое основание.
  4. При вкручивании зачастую анти-корозийное покрытие повреждается, что ускоряет корозию металла.
  5. Некачественные производители.

Также отмечается, что срок службы свайно-винтового фундамента хоть и является достаточно большим, однако все-таки несколько меньше, чем у бетонного. Срок эксплуатации такого фундамента могут сократить и повреждения, которые иногда получают сваи в процессе вкручивания в грунт. Сваи с поврежденным внешним защитным слоем больше подвержены коррозии.

Хотя свайно-винтовой фундамент хорошо подходит для частного строительства, но для возведения тяжелых массивных многоэтажных построек его лучше не использовать.

Кроме того существует еще несколько проблем, с которыми можно столкнутся организуя строительство на свайно-винтовом фундаменте. Прежде всего, следует знать, что пол в доме на свайно-винтовом фундаменте потребует дополнительного утепления. Также часто бывает, что сваи дают неравномерную усадку в процессе эксплуатации дома, а со временем вообще разбалтываются, если выполнено не по технологии.

Поэтому, не смотря на свою прочность, свайно-винтовой фундамент приветствуется в малогабаритном строительстве каркасных домов, а также при возведении на участке бань, гаражей и небольших хозяйственных или декоративных построек.

Винтовые сваи. Особенности конструкции

По своей сути винтовые сваи являются обыкновенными толстыми трубами с винтом-резьбой на основании. При вкручивании в грунт резьба производит его уплотнение и прочно фиксирует сваю в почве.

Размеры и допустимая нагрузка

Сваи под свайно-винтовой фундамент выпускаются диаметром от 100 до 300 мм и длинной до 2,5 метров.

Такая свая может выдерживать от 4 до 8 тонн каждая, необходимая длина должна быть определена в зависимости от глубины промерзания грунта на участке строительства, т.к. обязательным условием является вкручивание свай ниже этого уровня (в среднем по России он равняется 1,5 м).

Наращивание свай

При необходимости погружения свай на глубину более 2,5 м имеется возможность их наращивания, это предусмотрено их конструкцией.

Верхняя часть трубы закрывается металлическими оголовками, в народе их еще называют «пятками».

Срок эксплуатации винтовых свай

Внешняя поверхность свай покрыта антикоррозийным составом, поэтому срок их эксплуатации по гарантии — 50 лет, на деле – намного больше.

Внутреннюю часть трубы советуется залить бетонной смесью, это защитит сваю от разрушения изнутри.

Расчет и установка свайно-винтового фундамента

Исходя из того, что даже сваи не самого большого диаметра имеют достаточную несущую способность, оптимальным считается их установка по периметру строения, под несущими стенами и на их стыках на расстоянии 2-3 м. Также следует определить глубину их установки исходя из такого параметра, как промерзание почвы в зимний период.

Разбивка свайного поля

Места ввинчивания свай в почву предварительно отмечаются колышками, руководствуясь планом будущего строения.

Вкручивание свай своими руками

При ввинчивании свай, что, кстати, вполне может быть выполнено несколькими работниками собственноручно при использовании рычага, следует контролировать ровное вертикальное расположение сваи относительно горизонта. Чем шире диаметр сваи, тем сложнее будет выполнять завинчивание. Конечно необходимо использовать рычаг, он вставляется в верхнее отверстие сваи, чем шире сделаете рычаг, тем меньше усилий приложите, рекомендуется делать рычаг 2-3 метра.

Сваи вкручиваются всегда ниже промерзания почвы, среднее значение в России 1,3-1,5 метра. В конце свая достигает твердых грунтов и свая очень тяжело входит в грунт, практически невозможно.

Закручивание свай с помощью спецтехники

Также, если позволяет бюджет постройки или не хватает рабочих рук, можно воспользоваться услугами спецтехники.

Выравнивание свайного фундамента под уровень

После того, как все сваи установлены в грунт, свайно-винтовой фундамент, как и любой другой, проверяют и выравнивают по уровню. Удобнее всего это сделать гидравлическим уровнем или невилиром. При необходимости сваи докручивают или срезают выступающую часть болгаркой.





Заливка свай бетоном

После выравнивания внутрь свай заливают бетонную смесь, которая призвана защитить х от коррозии изнутри.

Установка ростверка на свайно-винтовой фундамент

На заключительном этапе монтируют ростверк, т.е. само основание для будущего дома. Для более легких конструкция, например, дома из бруса или бревен, возможна установка ростверка из толстого бруса. Для домов из кирпича или блоков лучше делать ростверк железобетонным.

Свайно-винтовой фундамент не потребует времени на усадку, строительство дома можно продолжить сразу же после установки ростверка. Теперь можно приступать к установке каркаса вашего дома. Фундамент готов к нагрузке и полной эксплуатации.

Где купить сваи и какая цена?

Видео- закрутка винтовых свай

ТОП 9 магазинов, где я выгодно закупаюсь
ТОП 7 по товарам и мебели для дома:
7 лучших строительных и мебельных магазинов!
  • Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
  • homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
  • Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
  • Qpstol.ru - "Купистол" стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
  • Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
  • Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня."
  • Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
