Как сделать крышу на эркере: стропильная система, перемычки, подсчет площади, фото

стропильная система, перемычки, подсчет площади, фото

Содержание

• Преимущества и недостатки крыши с эркером
• Разновидности и типы конструкций эркеров
• Стропильная система крыши дома с эркером
• Как посчитать площадь эркера
• Как сделать эркер своими руками
  • Укладка фундамента
  • Возведение эркера
• Крыша над эркером
  • Виды крыш над эркером
  • Схема стропильной системы крыши над эркером
• Как правильно сделать крышу на эркере своими руками
• Советы и рекомендации
• Заключение

Эркер – это часть помещения, которая выходит за плоскость фасада. Мода на подобные архитектурные решения не исчезает со времен Средневековья. Сделать эркер на крыше непросто даже для опытного строителя. Главный секрет возведения – опыт и знания об особенностях и разновидностях конструкции, способах ее сооружения.

Преимущества и недостатки крыши с эркером

Внешне эркер походит на террасу или балкон. Но конструктивно он является частью дома с капитальными стенами. В зависимости от проекта он может занимать несколько этажей, иметь в основании полукруг, трапецию, прямоугольник или другой многогранник.

У эркерных крыш множество достоинств:

• эстетически привлекательный вид;
• хорошая устойчивость к сильным порывам ветра – обеспечивается отсутствием кровельного фронтона;
• обтекаемая форма, делающая конструкцию крыши над эркером надежно защищенной от различных видов осадков;
• облегченный процесс утепления;
• возможность эксплуатировать подкровельное пространство как помещение для проживания или для бытовых нужд;
• возможность применить необычные дизайнерские решения при обустройстве подкровельного пространства;
• большое количество естественного света в комнатах;
• дополнительная защита несущих стен над эркером за счет большого свеса крыши;
• снижение нагрузки на фундамент и более равномерное ее распределение благодаря отсутствию кровельного фронтона.

Плюсов у эркерной конструкции крыши множество, однако присутствует и ряд недостатков:

• сложность монтажных работ – допущенные ошибки сложно исправить, а они существенно снижают надежность архитектурного элемента и нивелируют его достоинства;
• возведение эркерной крыши требует больших финансовых вложений – работы по проектировке и строительству достаточно сложные и дорогостоящие;
• увеличение теплопотери.

Разновидности и типы конструкций эркеров

Эркерные конструкции могут быть различными по размерам и форме. По площади они также могут варьироваться:

• небольшие выступы;

• широкие, идущие вдоль всего фасада здания.


По высоте в виде эркера может быть оформлен:

• лишь один этаж;

• конструкция затрагивает все этажи строения.

Проектировщики и строители могут задать эркеру практически любую форму. К наиболее распространенным относятся:

1. Трапеция. Боковые стороны примыкают к фасаду под различными углами, за исключением прямого. Центральное окно, как правило, имеет больший размер, чем располагающиеся по бокам.

2. Полукруг, или венецианский тип эркера. Придает внешнему виду дома плавные линии. Хорошо смотрится и с улицы, и изнутри. К данному типу относятся располагаемые по углам строений башенки.

3. Прямоугольник. Образуется при примыкании боковых сторон к фасаду под прямым углом. Внутреннее помещение имеет привычные параметры, но выглядит не столь интересно.

4. Треугольник. Не так распространен, как предыдущие типы конструкции. Однако выглядит оригинально.


Существуют и более сложные геометрические формы. Именно они определяют не только внешний облик постройки, но и интерьер помещений.

Стропильная система крыши дома с эркером

Устройство стропильной системы эркера состоит из конькового бруса, а также стропил различного назначения. Поскольку у скатов крыши могут быть неодинаковые углы наклона, существует несколько разновидностей стропил, основными из которых являются:

• центральные промежуточные – их крепят к каждому концу конькового бруса, по три штуки;
• угловые, или накосные, стропила – служат главными несущими частями конструкции, находятся в углах каркаса, имеют наименьший уклон в сравнении с промежуточными стропилами;
• промежуточные – расположены от обвязки к коньку, между центральными стропилами.

При монтаже стропильной системы крыши также устанавливают:

• коньковые прогоны – ригели, направленные горизонтально и создающие опору для центральных и угловых стропил;
• наружные, или короткие, стропила – части конструкции, закрепляемые к угловым стропилам и обвязке и имеющие одинаковый наклон;
• мауэрлат – брус, крепящийся по верху наружных стен и равномерно распределяющий нагрузку стропил, служащий основанием, связующим звеном каркаса крыши и стен;
• подкос – подпорка для стропильных ног больших пролетов, позволяет перекрывать большие пролеты и экономить сечения основных балок.

Как посчитать площадь эркера

Для измерения площади эркера применяют следующие инструменты:

• линейка – наименее точное измерительное приспособление, дающее большие погрешности;
• рулетка – подходит для измерения небольших площадей;
• лазерный дальномер – инструмент, показывающий наиболее точный результат измерений и дающий возможность проводить работы без помощи напарника.

Главная проблема при подсчете площади эркера – его сложная форма, скошенная или закругленная. Если она представляет собой не прямоугольник или треугольник, а более сложный многоугольник, его следует разделить на несколько простых фигур.

Дальнейшие действия таковы:

1. Измерить все стороны.
2. Выполнить чертеж, отметить на нем полученные данные.
3. По формулам вычисления площадей произвести подсчеты для простых фигур.

Как сделать эркер своими руками

Начальный этап строительства эркера – составление проекта, планировка формы. В некоторых случаях дополнительно приходится оформлять документы. Если возведение конструкции идет параллельно с постройкой дома, то необходимости в них нет. Если же пристройку эркера выполняют к зданию, которое уже какое-то время эксплуатируется, требуется вносить поправки в проект и получать разрешение на пристройку.

Укладка фундамента

По структуре фундамент под эркерную конструкцию аналогичен фундаменту здания. Подходит монолитный ленточный. Этапы его возведения:

• выкапывание траншеи;

• создание опалубка;

• утепление;

• армирование;

• заливка бетоном.


Фундамент нуждается в усадке, после которой выполняется обработка гидроизоляционными материалами.

Возведение эркера

Если эркер возводится своими руками, то без соответствующего опыта не рекомендуется возводить его выше одного этажа. Наиболее подходящие материалы – кирпич или газобетон. Кладка имеет ряд особенностей, который важно учитывать:

1. Для внутренних стен можно применять газосиликатные блоки или газобетон.
2. Для внешней кладки лучше брать качественный облицовочный кирпич.
3. При использовании и кирпича, и газобетона необходимо правильно просчитать нагрузку на фундамент.
4. Теплоизоляция должна находиться в среднем слое. Это может быть минеральная вата или более современные напыляемые материалы.
5. Важно предусмотреть гидроизоляцию – мембранную пленку или аналогичные решения.
6. Эркер и стены здания должны представлять собой монолитную конструкцию. Это позволяет избежать проблем в эксплуатации.

Крыша над эркером

Главное правило при ее возведении – крыша должна гармонично вписываться в общий стиль кровли.

На практике встречается несколько типов крыш над эркером:

• самостоятельная;

• объединенная с кровлей здания.


Наиболее простой вариант крыши над эркером – продолжение крыши основной постройки. Ее форма зависит от формы эркера (полукруглой, трапециевидной, прямоугольной, треугольной).

Виды крыш над эркером

Различают следующие распространенные виды крыш над эркерами:

1. Вальмовая – выполняется в постройках продолговатой формы, имеет конек и четыре ската, два из которых представляют собой треугольники по форме, два – трапеции.

2. Шатровая – используется для эркеров малой площади, придает постройке схожесть с башней, имеет большое количество граней.

3. Многощипцовая – сложнейшая конструкция крыши эркера с фронтонами и ендовами, разновидность скатной крыши с двумя и более щипцами, двухскатными элементами с коньками.


4. Декоративная – оснащенная дополнительными конструкциями, например, башенками.


Главный критерий при выборе вида крыши над эркером – выполнение ей своих функций. Чаще всего встречается вальмовая крыша одноэтажного дома с эркером, наиболее простая в конструктивном плане. Она не требует значительных трудовых и материальных затрат.

Схема стропильной системы крыши над эркером

Схема стропильной системы предусматривает размеры, сечение и точное местонахождение каждого элемента каркаса. Кроме того, чертежи стропильных систем включают такие параметры:

• высота крыши;
• угол наклона каждого из скатов;
• размер конькового прогона;
• ширина пролетов;
• способы усиления конструкции;
• особенности крепления конструктивных элементов.

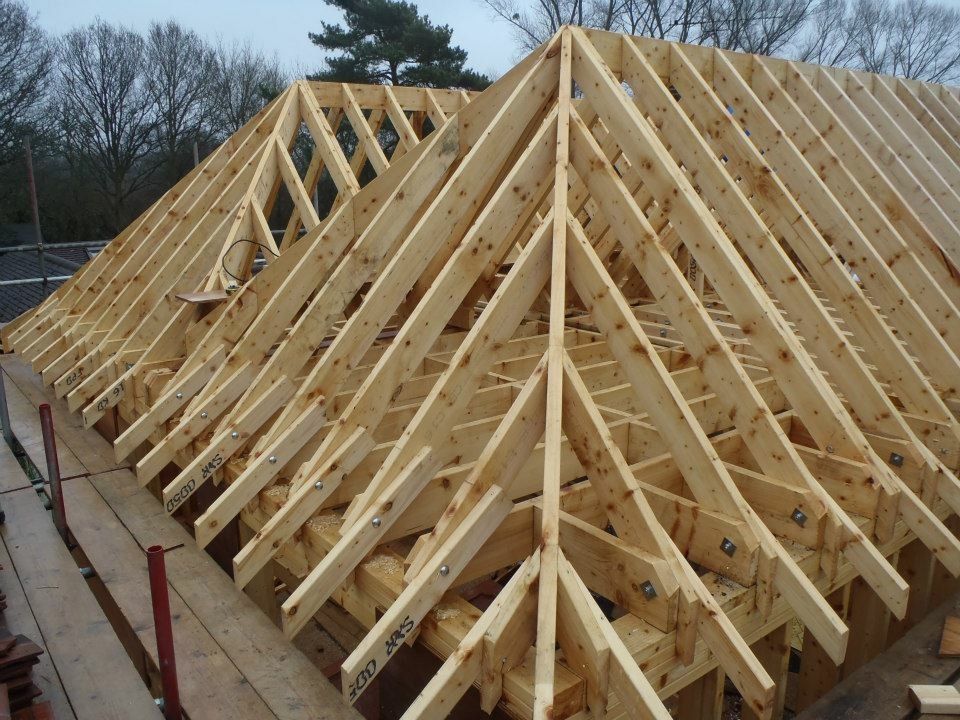

На фото схема стропильной системы на эркере вальмовой крыши

Как правильно сделать крышу на эркере своими руками

При монтаже стропильной системы эркера и кровли, как правило, используют те же материалы, что и для основной крыши:

• мягкая кровля;

• металлочерепица;

• профнастил;

• шифер.


Помимо этого, для строительства необходимы такие материалы:

• шурупы, саморезы и гвозди;
• стропильные балки;
• оцинкованное железо:
• балки для обрешетки.

Этапы работы:

1. Начальный этап работы – подготовка армирующего пояса. Это опора для балок, которая к тому же делает кладку более прочной. Материал пояса – бетон и армированная сетка.

2. Далее приступают к установке подстропильных балок. Используют доски и брус, соединяемые саморезами и шурупами. Их обрезают с небольшими зазорами, которые убирают после того, как балки будут закреплены.

3. Прежде чем приступать к монтажу стропил, уточняют угол наклона кровли. Стропила подгоняют на земле, после подъема сшивают на коньке крыши с помощью металлических пластин и саморезов, присоединяют к подстропильным балкам.

4. Затем стропильную систему укрывают гидроизоляционным материалом и сооружают обрешетку.

5. Переходят к наиболее сложному этапу монтажа, устанавливают ендовы с применением различных желобов. Нижние планки необходимы для отвода воды, снега. Верхняя планка выполняет декоративную функцию, скрывает недостатки. Их крепят на ендовую доску, обрабатывают стыки герметиком.

6. На завершающем этапе крышу над эркером утепляют, подшивают.


Советы и рекомендации

Опытные строители советуют обращать внимание на следующие моменты:

1. Прежде чем окончательно выбрать размер и тип крыши над эркером, стоит сделать уменьшенную трехмерную модель.
2. Любые пиломатериалы, которые применяются при строительстве крыши, необходимо обрабатывать антисептиками.
3. Пенка для гидроизоляции должна иметь не менее двух слоев, чтобы можно было вплотную к ней размещать утеплитель.
4. Гидроизоляционная пленка должна хорошо пропускать водяной пар.
5. Ендовы должны быть оцинкованными, так как требования к их влагонепроницаемости и устойчивости к коррозии самые высокие.

Заключение

Возведение эркера и красивой, надежной крыши умелыми руками придает всей постройке респектабельный вид. Сделать эркер на крыше – значит, увеличить внутреннюю площадь, преобразить помещения в более светлые и просторные. В эркерных конструкциях создаются прекрасные зоны для отдыха и зимние сады, удобные детские комнаты.

• Виды крыш частных домов
• Как правильно крыть крышу шифером
• Как крыть крышу профнастилом своими руками
• Устройство кровельного пирога под профнастил

описание, плюсы и минусы, варианты возведения, монтаж

Существует несколько способов сделать дом просторнее, комфортнее и внешне привлекательнее. Один из вариантов — постройка эркера. Конструктивный элемент возводят одновременно со стенами или пристраивают позже. К возведению крыши домов с эркером подходят ответственно. Выполнить работы можно самостоятельно, если знать особенности конструкции и порядок проведения работ.

Содержание

1. Назначение, преимущества и недостатки эркеров
2. Виды кровли
3. Варианты конструкции крыши
4. Этапы монтажа
5. Проектирование
6. Ассортимент материалов
7. Постройка стропильной системы
8. Особенности монтажа внешней обшивки
9. Утепление и гидроизоляция
10. Финишная отделка

Эркер увеличивает полезное пространство и улучшает освещение

Эркером (нем. фонарь) называют прямоугольный, полукруглый или многогранный выступ в стене здания, увеличивающий объём помещений. Элемент обычно строят через несколько этажей, кроме первого.

Крыша с эркером может выполняться как единое целое со всей кровлей или как отдельная часть.

Эркер выполняет несколько важных функций:

• увеличивает полезную площадь постройки — стены «фонаря» чаще всего делают утеплёнными;
• улучшает освещение внутреннего пространства за счёт большой площади остекления;
• придаёт постройке привлекательный внешний вид.

Среди недостатков отмечают повышенные теплопотери и затраты на строительство.

Формы эркеров

Требования к эркерным крышам:

• механическая устойчивость к порывам ветра;
• обтекаемый внешний вид для своевременного отвода осадков;
• технологичность возведения;
• возможность утепления для использования помещения в любое время года;
• минимальные нагрузки на фундамент — за счёт отсутствия капитального фронтона;
• качественное остекление для снижения теплопотерь.

Форму самого эркера выбирают, учитывая способ обустройства крыши, материалы изготовления.

Эркеры в виде небольших выступов используют для рабочих кабинетов или для размещения вынесенных лестниц. Фонари вдоль всей стены дома пригодны для обустройства полноценных жилых комнат, кухонь, гостиных.

По форме различают полукруглые, прямоугольные, трапециевидные, треугольные и многогранные конструкции — выбор основывают на поставленных задачах и дизайне фасадов.

Виды кровли

Эркер с четырехскатной крышей

Для эркеров применяют крыши с разным количеством скатов.

Односкатный вариант подходит для эркеров прямоугольной формы и выполняется как самостоятельная или объединённая с основной кровлей постройки конструкция.

Двухскатный вид уместен в тех случаях, когда кровля относится к щипцовому типу — будет соблюдён единый стиль.

Четырёхскатная вальмовая крыша с эркером используется для «фонарей» по углам зданий. Их часто выполняют в виде небольших башенок.

Варианты конструкции крыши

В общей классификации существует несколько пригодных для эркеров вариантов кровли:

• Шатровая. Может состоять из нескольких скатов или быть выполнена в форме шатра и плавными линиями изгибов. Для расчёта понадобятся уверенные знания геометрии, так как при раскрое материала необходимы точные вычисления. Одним из вариантов исполнения является конус, наиболее приспособленный для округлых эркеров.
• Вальмовая. Для пристроек на стене чаще используют три ската. Подходит для прямоугольных и многогранных эркеров.
• Многощипцовая. Крыша эркера выполняет роль одного из щипцов общей кровли здания, используется двускатный вариант.

При самостоятельном монтаже крыши принимают во внимание сложность работ и строительные навыки.

Этапы монтажа

Обустройство кровли эркера любой конфигурации проводят по похожим алгоритмам:

1. Составляют проект или делают точный чертёж.
2. Заготавливают материалы для каркаса, обшивки утепления и крепёж.
3. Проводят разметку и распил материалов для стропил.
4. Готовят стропильную систему.
5. Проводят обшивку кровельным материалом.
6. Утепляют конструкцию и подшивают внутренний слой.
7. Проводят финишную отделку.

В зависимости от материалов технология монтажа может изменяться.

Проектирование

Первый этап строительства — составление проекта

Правильный проект помогает точно узнать количество необходимых материалов для крыши.

Покупка меньшего количества повлечёт дополнительные расходы на доставку. Материал может закончиться у продавца, а новая партия часто отличается по цвету. Приобретение лишнего материала — бесполезная трата денежных средств.

Для самостоятельного изготовления чертежа:

1. Проводят точные замеры постройки — длины стен по всему периметру.
2. Выбирают необходимую высоту кровли, что можно сделать на стройке.
3. Используя геометрические формулы, высчитывают потребное количество пиломатериалов кровельного и подшивочного материала, утеплителя и мембран парогидроизоляции.

При определении уклона учитывают допустимые величины для различных материалов.

Строительные справочники рекомендуют минимальные углы в градусах:

• керамическая черепица — от 15;
• металлическая и битумная черепица — 12;
• волокнисто-цементный шифер, профлист, фальцевый вариант из листового металла — не менее 20;

На крышах меньшего уклона скапливается снег, утяжеляя конструкцию, а талая вода может затекать между листами внешней обшивки.

Ассортимент материалов

Для стропильной системы приобретают брус из хвойных пород дерева — он дешевле, но обладает достаточной прочностью.  Сечение пиломатериалов от 50х100 мм для небольших крыш и до 80х200 мм для объёмных строений.

Для обрешётки выбирают доску толщиной от 25 мм или плиты ОСБ. Вариант с использованием фанеры применим, но дорог.

Для внешней обшивки крыши подходит любой кровельный материал: шифер (цементный, битумный), металлочерепица, рулонные изделия, мягкая черепица. Ориентируются на то, из чего выполнена основная крыша.

В качестве утеплителя используют вспененный или экструдированный полистирол, каменную вату, иногда применяют жидкую теплоизоляцию. Внутреннюю поверхность обшивают вагонкой, панелями ОСБ или фанерой, гипсокартоном.

Постройка стропильной системы

Стропильная система

Существует два варианта сборки системы:

• на крыше — по месту — конструкцию собирают опытные строители:
• разметка, подгонка, сборка отдельных элементов на земле с последующим подъёмом на эркер.

Второй вариант больше подходит для самостоятельной работы. Так удобнее вымерять и подгонять стропила.

Между собой лаги скрепляют саморезами через уголки или сбивают гвоздями.

Для крепления кровельного материала к стропилам крепят обрешётку.

Особенности монтажа внешней обшивки

Для мягких кровельных материалов обрешётку выполняют сплошной. Используют листы ОСБ, фанеры или обрезные доски.

Материал обрешётки и стропил обязательно обрабатывают антисептиком и антипиреновым составом. Акт о выполнении этих работ потребуется для ввода дома в эксплуатацию.

Цементный шифер, профлист и металлочерепицу допускается укладывать на разреженную обрешётку.

Крепёж финишного покрытия проводят кровельными саморезами, шифера — гвоздями. При выборе метизов учитывают рекомендации производителей.

Утепление и гидроизоляция

Для утепления крыши изготавливают теплоизоляцию.

Состав пирога кровли начиная от комнаты:

• подшивка;
• пароизоляция;
• утеплитель;
• гидроветроизоляция;
• обрешётка;
• финишная наружная обшивка.

Места неплотного прилегания утеплителя к стропилам герметизируют монтажной пеной.

Пароизоляция необходима для предотвращения попадания конденсата в утеплитель — каменная вата теряет свои свойства, быстро слёживается.

Для защиты внутреннего пространства от проникающих под кровлю осадков и сквозняков устанавливают гидроветроизоляцию. Используют мембраны из нетканых материалов или рубероид.

Финишная отделка

Финишная отделка завершает работы по изготовлению крыши эркера. Вагонку покрывают лаком или краской. Гипсокартон штукатурят, красят, закрывают обоями.

Крыша домов с эркером имеет неправильную форму. Возведение потребует дополнительных затрат и большого опыта, если работы проводят своими силами. Необходимо объективно оценить навыки и при сомнениях доверить стройку профессионалам. От итогового результата будет зависеть надёжность конструкции и комфорт в доме.

Крыша с эркером

Дата последнего изменения:

02 октября 2017

Время на чтение:

5 минут

858

Современные строительные проекты частных домов включают большое количество различных элементов конструкции, выполняющих определенные функции. Довольно часто строительные компании предлагают клиента проекты домов с крышей над эркером.

Эркер – это небольшое внутреннее пространство дома, которое выходит за пределы фасада. Обустройство подобной конструкции не представляет никаких дополнительных сложностей, здесь главное внимание сосредоточено на особенности кровельной конструкции.

В частном домостроении эркер обычно представляет собой крытый балкон, стены которого при этом являются неотъемлемой составляющей перекрытий здания. Эркерная конструкция зависит и от самого строительного проекта. Но чаще всего ее исполняют в форме трапеции, многогранника или полукруга.

Основные формы яндовой крыши над эркерами загородных коттеджей:

• Многощипцовая
• Вальмовая
• Декоративная
• Полусфера

Владельцы загородных домов больше отдают предпочтение вальмовой конструкции, которая считается наиболее простой в обустройстве.

Такая конструкция кровли не требует значительных капиталовложений, трудовых затрат, при этом эффективно защищает внутренне пространство от различных негативных природных влияний.

В этой статье

• Монтаж яндовой (эркерной) кровли
• Строительные материалы для эркерной (яндовой) кровли
• Стропильная система
• Обрешетка

Предварительно создают проект эркера, производят все необходимые расчеты. Эркерную конструкцию можно выполнять в процессе строительства самого дома, пристроить позже. Далее подбирается тип кровли, ее покрытия, после чего можно приступать к созданию эркерного каркаса, обустройству кровли.

На первом этапе возведения эркера своими руками формируется специальный армированный пояс, который необходим:

• Для формирования надежной опоры всех балок, поддерживающих систему стропил.
• Для разгрузки оконных перемычек.

[wpsm_box type=»info» float=»none» text_align=»left»]
При использовании в качестве строительного материала кирпича, армированный пояс усиливает кирпичную кладку.[/wpsm_box]

Для изготовления армопояса используется металлическая сетка и раствор бетона. При этом стены эркерной конструкции могут быть выполнены немного выше стен дома, но использование балок меньшего сечения для установки стропильной системы под эркерную кровлю компенсирует этот недостаток.

Строительные материалы для эркерной (яндовой) кровли

Крыша эркера требует не только предварительного создания проекта, но и тщательного подбора всех необходимых стройматериалов, к которым относятся:

• Пиломатериалы (доски, брусья различного сечения) для изготовления прочного основания под стропильную систему, самих стропильных элементов, обрешетки для кровельного покрытия.
• Гидроизоляционные материалы. Чаще всего используются мембраны из поливинилхлорида.
• Элементы крепления: кровельные гвозди, саморезы, шурупы, шпильки.
• Специальная вязальная проволока.
• Специальные пластины из оцинкованной стали.

В качестве покрытия крыши может использоваться абсолютно любой кровельный материал, но наиболее оптимальным вариантом считается гибкая черепица на битумной основе или керамическая черепица. Также нужно помнить о дополнительных декоративных элементах.

Стропильная система

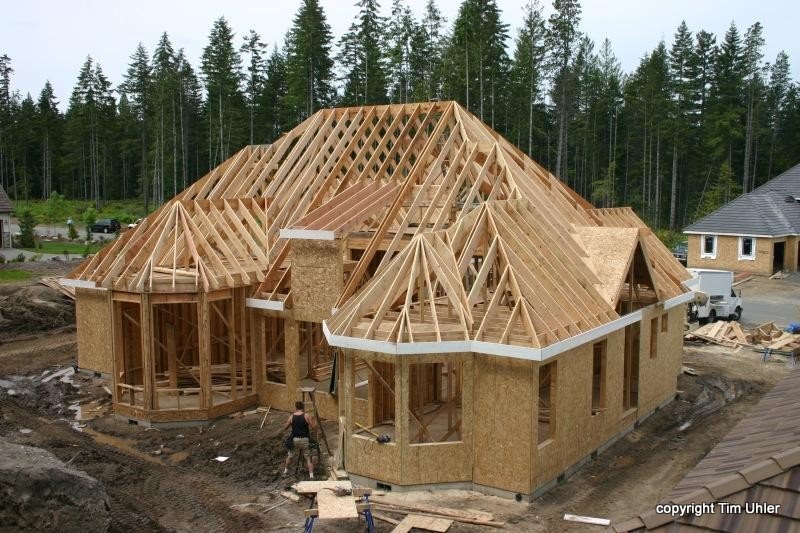

Монтаж подстропильных балок, обустройство стропильной системы на кровле эркера – это следующий этап возведения эркерной конструкции. Для изготовления конструкции применяется обрезная доска, деревянные брусья, которые соединяют между собой при помощи саморезов и шурупов. Подстропильные брусья заготавливают с небольшим запасом по длине, после завершения монтажных работ излишки отпиливают.

Изготовление элементов стропильной системы начинают на земле, их предварительно «подгоняют» друг под друга, только после этого поднимают на кровлю и фиксируют к кровельному коньку. В качестве элементов крепления кроме саморезов используют специальные пластины из оцинкованной стали, которые придают дополнительную жесткость и прочность системе стропил. Подобные пластинки рекомендуется закреплять специализированной прокатной установкой, но если ее нет, можно воспользоваться обыкновенным молотком.

Готовая стропильная система имеет треугольную форму. После установки для надежности дополнительно закрепляется к подстропильным балкам.

Обрешетка

На заключительном этапе обустройства эркерной крыши выполняется гидроизоляция, на которую кладется обрешетка и кровельное покрытие, монтируются разжелобки водосточной системы. Обрешетка в зависимости от выбранного финишного покрытия крыши может быть сплошной – для мягкой кровли, разреженной – для металлической черепицы.

https://www.youtube.com/watch?v=-6JpLEABfqA

[wpsm_box type=»info» float=»none» text_align=»left»]
Рекомендация! В качестве строительного материала для изготовления стропильной системы и обрешетки лучше использовать пиломатериалы из хвойных пород деревьев. [/wpsm_box]

Понравилась статья?

Поставьте лайк автору и поделитесь в соц. сетях

Как построить крышу над эркером

Строительство крыши над эркером может быть сложной задачей. Если вы не будете осторожны, готовое изделие может в конечном итоге выглядеть как старомодный сарай с крышей из гонта и без стен.

Содержание

1. Что такое эркер?
2. Строительство каркаса крыши
3. Создание крыши над эркером
4. Что делать при строительстве эркера
5. Работа с профессионалом…
6. Заключение

Вот почему мы создали это подробное руководство, чтобы помочь вам спроектировать и построить идеальную крышу для вашего эркера без всякой ерунды!

Что такое эркер?

Эркеры представляют собой вариант стандартного окна, которое выступает из дома с тремя или более стеклами.

Эркеры имеют L-образную форму и придают уникальный вид любому помещению.

Это руководство покажет вам, как построить крышу над эркерами, а также другие элементы, такие как каменный шпон, оконные наличники и кровля.

Первый шаг — убедиться, что у вас есть необходимые инструменты для постройки крыши с эркером.

Вам понадобятся несколько столярных уровней, угольники, молотки/сверла/сверла, пилы всех форм и размеров (лучше всего использовать циркулярные пилы), монтировки разных размеров и несколько других ручных инструментов.

Вам не нужно идти и покупать каждый электроинструмент на рынке, но некоторые из них вам понадобятся.

Строительство каркаса крыши

Сначала мы начнем с создания каркаса крыши. Это будет то, на чем будет держаться вся ваша черепица, поэтому она должна быть достаточно прочной для работы.

Размер стропил определяется уклоном (или наклоном) вашей крыши, что, говоря простым языком, означает, насколько она будет крутой.

Используйте простую формулу для определения размера элементов каркаса:

Ширина x Высота = Размер по диагонали

Например, если вы строите крышу над эркерами шириной три фута и высотой четыре фута. , размер диагонали равен двенадцати.

12 x 12 = 144

В этом примере стропила должны иметь шестнадцать дюймов по центру для восьмидюймового шага, чтобы выдержать вес вашей черепицы.

После того, как вы определились с размерами стропил, вам нужно их построить.

Стропила могут быть изготовлены из дерева или металла, и оба они хорошо подходят для возведения крыш над эркерами. Металл прочнее, но может не продержаться так долго в определенных климатических условиях (ржавчина).

Существует три основных типа: прогоны, прогоны и фермы. Основное различие между ними заключается в шаге.

Прогоны гораздо менее крутые, чем прогоны и фермы, что делает их идеальными для крыш над эркерами, поскольку они обеспечивают гораздо большую поддержку при меньших затратах.

Прежде чем строить другие типы стропил, вы должны построить прогонные стропила, чтобы обеспечить максимальную устойчивость во время строительства. В качестве прогонов можно использовать прогоны, но это не рекомендуется, особенно если вы планируете строить крышу над эркерами самостоятельно.

Следующим шагом является изготовление стропильных ферм из дерева или металла в зависимости от ваших предпочтений и доступных материалов.

Если вы используете древесину, на стропило должно быть два куска пиломатериала (это может быть один кусок два на четыре, потому что стропило будет разрезано пополам).

Длина всегда должна быть на три фута больше, чем ваш эркер, чтобы он мог поместиться внутри. Если вы хотите максимально увеличить пространство над головой, вам следует вместо этого сделать их на четыре дюйма короче.

Последним шагом является соединение обоих типов стропил друг с другом и их надежное крепление к каркасу крыши.

Их также следует прикрепить к стене для дополнительной поддержки.

Самый простой способ — использовать шурупы, и вы можете выбрать между металлом или деревом в зависимости от ваших предпочтений (металл обычно работает лучше, потому что он не деформируется со временем).

Создание крыши над эркером

Когда все стропила будут на месте, вам нужно прикрепить их друг к другу, чтобы сформировать крышу.

Это можно сделать несколькими способами, в зависимости от того, как вы хотите это сделать и какие материалы у вас есть.

Самый простой способ — использовать металлические или деревянные балки, которые охватывают ширину эркера (или любую другую длину вашего эркера).

Этот процесс может занять некоторое время, потому что вам нужно измерить и вырезать каждый кусок пиломатериала или металлической балки на основе измерений, которые вы сделали ранее.

Вам также понадобятся гвозди, шурупы, болты и т. д., чтобы соединить их вместе.

После того, как ваш каркас крыши построен для эркерных крыш, пришло время приступить к созданию фактической конструкции, которая будет поддерживать вашу черепицу.

Что делать при строительстве эркера

• Определитесь с выбором материала . Независимо от того, строите ли вы эркер или другой элемент, это первое, что нужно решить.
  • Вы можете выбрать из множества различных материалов для каменной облицовки, включая кирпич, изделия из натурального камня, такие как плитняк и сланец, бордюры из керамической плитки или другие искусственные камни из винила или стекловолокна.

• Подготовка стен и отделка . Прежде чем приступить к строительству крыши над эркерами, важно помнить, что конечный продукт будет прикреплен непосредственно к наружным стенам вашего дома с помощью гвоздей или шурупов, а не с помощью кронштейны, как и большинство сараев построены.
  • Это означает, что целостность вашей стены должна быть достаточно прочной, чтобы выдерживать многолетнее давление и погодные условия.
  • Если вы не уверены, насколько прочны ваши стены или выдержат ли они вес крыши, мы настоятельно рекомендуем нанять лицензированного подрядчика для помощи в процессе строительства.

• Стропила – Стропила будут служить основанием вашей эркерной крыши и должны быть построены по обе стороны от эркера в стене вашего дома.
  • Вы можете построить их вручную или с помощью электроинструмента, но они должны быть достаточно прочными, чтобы выдержать вес крыши и любой снегопад, который может произойти в вашем районе (если применимо).

• Установка черепицы . Материал вашей черепицы также должен выдерживать давление с течением времени, поэтому убедитесь, что вы покупаете правильные материалы для своей крыши.
  • Ваша черепица должна быть срезана под углом, чтобы стыковаться друг с другом и перекрываться.
  • Это предотвратит попадание воды в любые трещины или щели между ними, что со временем может привести к протечке, если за этим не следить должным образом.

• При необходимости отрежьте выступающий материал — Если вам нужно разрезать шпон или пиломатериалы для крыши над эркерами, вы можете использовать либо циркулярную пилу с соответствующим лезвием, либо другой тип режущего инструмента.
  • Обязательно надевайте защитное снаряжение при использовании электроинструментов и знайте, в каком направлении находится «вверх», чтобы случайно не повредить другие части экстерьера вашего дома.

• При необходимости отрежьте детали отделки . Элементы отделки представляют собой внешний слой крыши эркера.
  • Они могут быть изготовлены из древесины или шпона, в зависимости от того, насколько естественно вы хотите, чтобы готовое изделие выглядело.
  • Важно, чтобы эти части слегка перекрывали друг друга, чтобы вода не могла попасть между ними и внутрь вашего дома.

• Нанесение обшивки . После того, как вы обрезали материал, пришло время наклеить обрезки поверх стропил и подстилающего слоя.
  • Просто прибейте их гвоздями или привинтите с помощью дрели с прикрепленной для удобства насадкой Phillips.
  • Вы также можете использовать более мощные инструменты, если они доступны, чтобы ускорить этот процесс, но убедитесь, что вы знаете, как устроена ваша крыша и выдержит ли она давление.

• Загрунтуйте и покрасьте фасад вашего дома . Вы должны сделать этот шаг приоритетным после того, как каждый элемент крыши вашего эркера будет завершен, не только по эстетическим причинам, но и для предотвращения любого повреждения водой или других проблем. время.
  • Вы можете выбрать любой цвет краски, который вам нравится, но убедитесь, что он выдержит воздействие погодных условий.

• Окрашивание или морилка деталей отделки салона . Для достижения наилучших результатов детали отделки следует окрашивать или окрашивать краской для наружных работ.
  • Это может продлить их срок службы и предотвратить выветривание с течением времени, а также придать всему единообразный вид.

• Подготовка стен и отделка – Прежде чем приступить к строительству крыши над эркерами, важно тщательно очистить участок, чтобы удалить весь мусор и пыль.
  • Было бы лучше, если бы эта задача выполнялась профессиональной клининговой службой или с помощью чрезвычайно мощного пылесоса (если применимо).

• Подготовьте пол . Если ваш эркер выходит на деревянный пол, как у нас, убедитесь, что он выровнен, чтобы через него не просачивалась вода.
  • Если это не так, вы можете использовать прокладки, чтобы поднять или опустить их по мере необходимости, чтобы крыша эркера прилегала к полу, когда она будет завершена.

• Постройте стропила – Вам понадобятся три стропила для проема эркера; два по бокам от того места, где вы планируете установить окно, и один прямо в центре их.
  • Вы можете использовать деревянные или деревянные стропила в зависимости от ваших потребностей, но обязательно покрасьте их перед установкой, если вы используете шпон вместо изделий из натурального камня, как это сделали мы.

• Установка стропил – Просто привинтите каждое стропило к верхней части эркера.
  • При желании вы также можете использовать гвозди, но убедитесь, что они не слишком близко к краю каждого стропила, чтобы не проколоть кровельный материал.

• Установка подложки – Как и для всех крыш, для достижения наилучших результатов важно устанавливать подложку между каждым слоем, прежде чем переходить к следующему.
  • Вы можете использовать имеющиеся стропила для крепления материала подстилающего слоя, прикрутив их шурупами по обеим сторонам каждого слоя с помощью сверла и сверла Phillips для удобства.

• Установка каменной облицовки – Для установки каменной облицовки на нашу крышу вам потребуются некоторые основные инструменты, такие как монтировки или отвертки с плоской головкой, чтобы удалить существующую черепицу или битумный кровельный материал.
  • Самый простой способ сделать это – отколоть его молотком до тех пор, пока вы не сможете залезть под него и оторвать достаточное количество куска одним куском для каждой установки шпона.

• Нанесите клей . Вам понадобится клей, который хорошо прилипает и обладает некоторой гибкостью, поэтому мы рекомендуем использовать клей для крыш из стекловолокна.
  • Вы можете нанести его на подложку кистью или валиком, а затем работать быстро перед укладкой каждого куска шпона на место для максимальной адгезии и устойчивости.

• Установка оставшейся облицовки – После нанесения всех слоев облицовочной плитки дайте им высохнуть в течение ночи, прежде чем переходить к следующему шагу.

• Построить крышу – Чтобы построить крышу, просто прикрепите четыре стропила, равномерно расставив их поперек каждого оконного проема.
  • Во избежание потенциальных проблем убедитесь, что вы прикрепляете их непосредственно к верхней части слоев подложки и шпона, а не к существующему каркасу или через него.

• Укладка кровельного материала . Чтобы закончить крышу, вам нужно будет уложить лист гонта или битумного кровельного материала поверх.
  • Вы можете прикрепить его гвоздями, а затем использовать герметик вокруг каждого края, где они соприкасаются, для максимального покрытия и защиты от повреждения водой с течением времени.

В большинстве случаев люди прикрепляют плоский кусок камня к верхней части крыши своего эркера или просто оставляют его открытым как архитектурную деталь.

В некоторых случаях вы даже можете снова использовать обе опции для большей гибкости в зависимости от того, что вам нужно в вашем доме.

Работа с профессионалом…

Несмотря на то, что эти инструкции проведут вас через процесс установки кровли, может быть лучше работать с профессионалом для этого конкретного проекта, если вы не знакомы с тем, как строить крыши или никогда не раньше работал на одном.

Они также могут помочь убедиться, что ваша конструкция достаточно прочна с течением времени, чтобы она не разрушилась под тяжестью снега или других условий окружающей среды.

С правильными инструментами…

Наконец, вам нужно убедиться, что у вас есть все нужные инструменты, прежде чем начинать этот проект, чтобы сделать все быстро и легко.

Некоторые из них включают в себя рулетку для определения размеров проемов крыши эркера и дрель для прикручивания стропил на место.

Эти и любые другие инструменты зависят от проекта, поэтому обязательно проконсультируйтесь с профессионалами, если вы не уверены в том, что вам нужно, прежде чем приступить к работе.

Заключение

Самостоятельно – Если вы предпочитаете делать что-то своими руками, то научиться строить крышу над эркером – отличный вариант, который не будет стоить вам очень больших денег.

Вы можете найти подробные инструкции в Интернете или узнать, делал ли кто-нибудь из ваших друзей это раньше, чтобы они могли помочь вам шаг за шагом показать вам процесс.

Крыши и покрытия для медных заливов, эркеров и коробчатых окон »

Характеристики Категории Опора

Эркеры, эркеры и боксы представляют собой оконные пространства, выступающие наружу из основных стен здания и образующие эркер в помещении, квадратные или многоугольные в плане. Углы, наиболее часто используемые на внутренних углах залива, равны 90, 135 и 150 градусов. Эркеры обычно ассоциируются с викторианской архитектурой, поскольку они впервые приобрели широкую популярность в 1870-х годах. Эркерные, эркерные и коробчатые окна обычно используются для создания иллюзии большей комнаты и увеличения потока естественного света в комнату, а также для обеспечения панорамного вида, который был бы невозможен с обычным окном. Эркеры, эркеры и окна-боксы — великолепный способ наполнить дом естественным светом. Но как насчет крыши? Каждый эркер должен иметь эркерную крышу. Хорошо спроектированная и построенная крыша с эркером добавляет очарования и характера фасаду вашего дома, в то время как плохо спроектированная крышка эркера может стать причиной протекающей неприятности и постоянной работы по обслуживанию. Изготовление, компоновка и установка эркеров, эркеров и оконных рам, крыш, крышек и капотов раньше были огромным препятствием для самодельщиков. Уже нет! Благодаря изготовленным нами по индивидуальному заказу крышам, крышкам и капотам с эркерами, эркерами и окнами-боксами конструкция крыши или настил больше не нужны. Крыши, крышки и капоты наших модульных эркеров, носовых и оконных окон включают конструкцию и настил. Каждый изготовленный по индивидуальному заказу блок поставляется с фанерным настилом толщиной 5/8 дюйма, кромкой DL, готовой секцией крыши, всей необходимой конструкцией и предварительно вырезанными планками, где это необходимо. Поместите наш модульный блок поверх потолочных балок, закрепите и, если необходимо, установите оклады, готово!0003 Наши мастера имеют многолетний опыт создания красивых медных эркеров, эркеров и коробчатых крыш, крышек и капотов для лучших домов. Используемые методы изготовления медных эркерных крыш передавались от отца к сыну нашим высококвалифицированным мастерам по меди. За годы работы мы изготовили множество эркерных, носовых и оконных крыш и перекрытий. Какой бы вид эркера вы ни выбрали, мы можем изготовить его по вашим размерам. Свяжитесь с нами, чтобы начать свой проект по эркеру, дуге или коробчатому окну уже сегодня! Медные крышки, капоты и крыши Classic Copper Works уже давно пользуются большим спросом. За последние 46 лет Classic Copper Works изготовил многие из этих изделий. В большинстве случаев медные эркерные и эркерные крыши могут быть изготовлены и отправлены для установки парой рабочих с навыками разнорабочего. Крыша медного эркера слева имеет небольшую выпуклую кривую, чем славится Classic Copper Works. Чтобы увидеть больше примеров нашей индивидуальной работы, посетите нашу фотогалерею. Измерение крыши медного эркера В прошлого, нужно было найти квалифицированного мастера и заставить его прийти к ваше местоположение, чтобы изготовить крышку эркера на месте. Нет больше! Наши эркеры изготавливаются по индивидуальному заказу по вашему индивидуальному заказу. спецификации и доставлены вам готовыми к установке компанией полуквалифицированных рабочих. Мы добились этого благодаря нашему уникальному единый метод проектирования. Наше эркерное, носовое и коробчатое оконное покрытие приходит к вам в одном Кусок, построенный на собственной 5/8-дюймовой фанерной основе и готовый просто установить поверх существующей конструкции эркера. Нет необходимости платить мастер-плотник, чтобы обрамить и накрыть палубу.. Просто закончите свой отсек окно с плоским верхом, затем установите наш блок крышки эркера, закрепите его и прикрепите к стене. Залив, Лук или Коробка? Хотя эркеры бывают бесконечное количество размеров, есть несколько распространенных типов: Box Window: боковые стороны поворачиваются к стене под углом 90°. градусные углы вперед. Лук или овальное окно: изящная арка выходит из стены. В одном варианте окно выступает на 8-18 дюймов под углом 90°. градусов, затем дуги. Круглое: окно представляет собой полный полукруг или совсем близко к этому. Эркер: заканчивается откосом к стене на уровне или около угол 45 градусов. Вертикальный эркер с загнутым концом: концы делают два поворота на сорок пять градусов, чтобы соприкоснуться со стеной под прямым углом или под углом девяносто градусов. Как измерить Несмотря ни на что вашего типа эркера, необходимые измерения – это глубина (как это от передней части окна до стены) длина (от конца до конца, где окно встречается со стеной), и высота. А к слову о высоте: часто высота перекрытия эркера просто дело личного вкуса, но в других случаях может быть архитектурные препятствия на высоте, такие как окно второго этажа или балкон. Убедитесь, что вы знаете об этом, и убедитесь, что у вас достаточно места для этого.

Эркер – Установка эркера самостоятельно • Рон Хейзелтон

РОН ХЕЙЗЕЛТОН:
Это окно — одна из моих любимых вещей в доме. Утренний свет, проникающий туда, просто прекрасен. И это потрясающее место, чтобы посидеть и полюбоваться видом, и я думаю, что нашел способ сделать хорошую вещь еще лучше.

Собираюсь установить эркер. Теперь это собирается сделать пару вещей для меня. Это сделает всю эту зону еще более привлекательной и заставит гостиную казаться больше. Но есть одна вещь, которая очень важна для меня. Я хочу, чтобы это новое окно дополняло другие окна в доме и выглядело так, как будто оно всегда было здесь.

Я много лет работаю с людьми из Pella Windows. Поэтому я решил зайти на их сайт и посмотреть, что есть в наличии, а также что входит в установку такого окна. После проверки и рассмотрения размера и веса устройства, которое я хочу, я решил, что это работа, которую я оставляю профессионалам.

Поэтому я звоню местному дилеру, и на следующий день Чед Бок заходит, чтобы взглянуть на существующее окно, сделать некоторые основные измерения и обсудить варианты со мной. Мы определяемся с стилем и размером, и через несколько дней Дон Олсон заходит, чтобы получить более подробные размеры и проверить мой заказ.

Он также проверяет наличие потенциальных проблем и находит их. Сухая гниль на подоконнике. Он заранее сообщит об этом установщикам. Дон оформляет заказ и отправляет его на фабрику в Пелле, где мое окно будет изготовлено на заказ.

Он прибывает через несколько недель вместе с установщиками. Познакомьтесь с Демерами, Роном-старшим и сыновьями Роном-младшим, Ричем и Робертом. Эта семья подрядчиков, не теряя времени, приступила к работе. Начинают с того, что снимают упоры створки, удерживающие окна на месте, сначала по бокам, затем сверху.

Затем поддевают направляющие створки, загибают их внутрь и снимают обе створки и направляющие как единое целое. Далее изнутри вынимаются штормовые окна. Затем Рон-старший ослабляет большую центральную панель, постукивая по ней снаружи.

Мальчики наклоняют его внутрь, вынимают из рамы и уносят. Теперь пришло время поддеть внутренний подоконник и оконные наличники. Снаружи Рон-младший снимает последнюю оконную раму. Затем он и его братья начинают снимать внешнюю отделку.

Теперь в дело вступает вся семья, вытаскивая оконную раму из грубого проема. Помните ту сухую гниль, которую Дон обнаружил во время своего первого осмотра? Удаление нескольких черепиц под окном дает некоторое представление о том, насколько обширны повреждения.

Здесь фанерный лист в довольно плохом состоянии, но повреждения не распространились далеко. Исправление включает в себя отрезание полосы обшивки и замену ее новой секцией.

Вероятно, самым важным шагом при установке любого окна или двери является создание устойчивой, плоской и ровной поверхности, на которую может опираться рама. Один на четыре, с прокладками через каждые несколько футов и надежно закрепленными на месте, добьются цели. Новое окно будет хорошо герметизировано, чтобы предотвратить попадание влаги внутрь.

В качестве дополнительной меры предосторожности эта алюминиевая лента с прорезиненной подложкой наносится на дно шероховатого отверстия и поднимается по бокам на несколько дюймов.

Что ж, старое окно выбито, сухая гниль починена, и наклеена изоляция, чтобы этого больше не повторилось. Теперь одна из замечательных особенностей работы с командой профессионалов заключается в том, что весь этот процесс занял менее двух часов, и теперь мы готовы вставить его в новое окно.

Все оконные стекла и створки были сняты с рамы, чтобы упростить обращение. Тем не менее, чтобы установить устройство на место, требуется два, а то и трое крепких монтажников. Пока папа и двое младших сыновей удерживают раму на месте, Рон-младший вкручивает несколько винтов, чтобы временно все закрепить.

Снаружи Роберт прикрепляет зажимы для поддерживающих тросов к перемычке из цельного дерева над оконным проемом. Затем он протягивает поддерживающий трос и, когда подоконник выровняется, затягивает кабельный зажим. Второй зажим и кабель удерживают другую сторону.

Когда рама прикреплена и выровнена, центральное фиксированное окно можно установить в нужное положение и закрепить на месте. Двустворчатые створки просто защелкиваются в раме и откидываются вверх. Наконец, в пространство между верхней частью рамы и черновым отверстием вставляются прокладки, и устройство прочно привинчивается на место.
[МУЗЫКА]

На этом структурная часть инсталляции практически завершена. Теперь мы собираемся перейти к каркасным работам для крыши, а также отделке и отделке. Теперь до этого момента общее прошедшее время составляет всего около трех с половиной часов.

Рон и Рич Демерс установили крышку крыши и готовы установить ее на место. Как только он окажется на месте, Рон-старший и Роб прикрепят его. Затем внутреннее пространство заполняется утеплителем из стекловолокна и к стропилам прибивается фанерный настил. Затем наносится деревянная накладка и по краю прибивается металлический отлив. Затем поверх фанерной обшивки укладывают кровельную бумагу, или некоторые называют ее рубероидом, и прикрепляют.

Обратите внимание, как бумага поднимается на стену на пару дюймов. Металлическая лента на резиновой основе наклеивается по краю рубероида, чтобы уплотнить его к стене. Первый, или стартовый, ряд черепицы крепится вверх ногами, а второй слой кладется сверху, лицевой стороной вверх.

Затем каждый последующий ряд накладывается на нижний. В качестве дополнительной защиты от протечек в месте примыкания кровли к стене устанавливаются короткие секции металлического оклада, называемого ступенчатым окладом. Их укладывают по одной и чередуют с черепицей.

[SOT OF WORKERS]
После того, как последний ряд гонтов уложен, к самому верху кровельного покрытия прикрепляется полоса металлического фартука. Когда деревянная черепица переустанавливается, ее кладут поверх оклада.

Далее на дно бухты крепятся планки деревянной обшивки, образующие своеобразный короб. В полость заталкивается жесткий пенопласт, а поверх него прибивается наружная фанерная крышка. Наконец, к каркасу под пролетом прикрепляются декоративные деревянные скобы или кронштейны, придающие ему дополнительную поддержку, и на место вставляется сменная, предварительно прогрунтованная черепица.

Ну вот ребята почти закончили. Теперь обратите внимание, как эта черепичная крыша как бы связывает все в доме? Я имею в виду, что это будет выглядеть так, как будто оно всегда было здесь. Теперь давайте зайдем внутрь и посмотрим, какой там был эффект.

Вау [СМЕЕТСЯ] — теперь я знал, что это окно откроет этот конец комнаты, но я понятия не имел, насколько. Я имею в виду, что на самом деле похоже, что мы сдвинули всю стену примерно на два фута.

Теперь эти окна являются самыми современными, когда речь идет о теплоэффективности. Два стеклопакета с изоляцией. И хотя у меня есть вся эта эффективность, я все же сохранил традиционный вид с этими двумя разделенными фарами.

Теперь эта рама деревянная. А вот кое-что, чего я не знал, но дерево имеет более чем в 1000 раз более высокую изоляционную способность, чем алюминий. Таким образом, само окно утеплено настолько, насколько это возможно. Но также важно утеплить установку.

Как видите, когда мы были снаружи, мы изолировали крышу здесь, а затем и под палубой прямо здесь. Но есть еще одно место, которое мы должны опечатать, и это прямо здесь.

Пространство между краем оконной рамы и обрамлением стены изолируется монтажной пеной, которая обеспечивает защиту от потерь тепла и проникновения холода. Теперь вишенка на торте. Сначала укладывается и крепится готовая палубная панель.

Затем аналогичная панель устанавливается над головой. Полосы отделки прикрепляются к сторонам рамы и накладываются на любые открытые стыки. Наконец, все закончено с декоративным кожухом. Что мне действительно нравится в этих окнах, так это то, что их очень легко мыть.

Все делается изнутри. Каждая створка закреплена на петлях внизу. Я просто наклоняю их вниз, чтобы добраться до внешних стекол, а затем защелкиваю их на место. В моем грузовике есть экраны. Теперь это не ваши обычные барьеры от насекомых. Это то, что Пелла называет оконными экранами с высокой прозрачностью. Когда они на месте, они почти не блокируют свет и практически невидимы.

Теперь, если когда-либо был случай съесть свой торт и съесть его, ну, я должен думать, что это эркер. Он энергоэффективен, имеет покрытие Low E на стекле, чтобы уменьшить выцветание на коврах и обивке, он практически не требует технического обслуживания снаружи благодаря алюминиевой облицовке и его удобно чистить.

Теперь, вдобавок, я получил тот традиционный вид, который хотел.
