Сьогодні ви дізнаєтесь: як можна дуже легко зробити з/б перемички над вікнами( дверима) самому. Це буде не тільки дешевше, але і зручніше. Нижче ви прочитаєте підтвердження моїх слів.

У цій статті ви дізнаєтеся:

– Яку арматуру треба закладати в ж/б перемичку.

– Як зробити опалубку для перемички.

– Приблизний розрахунок перемички на міцність.

– Різновиди перемичок.

1)

Зовсім небагато потрібної теорії.

Ж/б перемички бувають кілька видів:

– Несучі – б/у (посилена балка), може сприймати навантаження від плит.

– Не несучі – б (вимовляється “бешка”, розшифровується – балка), сприймає навантаження від вище стоячої стіни.

– Олівець – сама тонка і слабка перемичка (не несуча). В основному використовується на тонких перегородках (в пів цегли 120 мм), для перекриття дверного отвору.

– Прогони – це звичайна перемичка, лише величезна (несуча).

– Ригеля – той же прогін (несучий) тільки має полицю на яку спираються (лягають) плити чи інші ж/б конструкції.

Купуйте шлакоблок у Кіровограді за ціною нижче ринку!

Щоб вас не напихати всією інформацією, далі ми розглянемо тільки бмв і б/у, які необхідні для перемыкания вікон і дверей.

2)

Визначаємо вид перемички яку необхідно залити над вікном.

Вікна, які нам необхідно перекрити знаходиться в гаражі:

На гаражі буде легке перекриття – дерев’яне, з цього перемички на вікнах будуть випробовувати не велике навантаження і їх можна зробити не несучі (бмв) – це трохи здешевить будівництво.

Крім того, по всьому периметру гаража буде зроблений з/б пояс, який не тільки зв’яже гараж, але і розподілить навантаження. З цього вікна можна робити не надто потужні перемички.



3)

Робимо перемичку для лицьової кладки.

Для лицьового кладки ми використовували в якості перемички звичайний куточок 75 мм – це мінімальний куточок. Краще всього використовувати куточок з більшою полицею 100 мм.

Вертикальна полку куточка ховається всередину – між лицьовою цеглою і забутовочной кладкою, щоб її не було видно:

Зверніть увагу, ребро куточка повинно бути урівень з чвертю вікна. Тобто площину куточка знаходиться в одній площині з тильного стороною лицьової цегли.

Це необхідно для того, щоб коли буде вставлятися металопластикове вікно, воно прилягало в щільну до чверті вікна і до куточка, щоб не було дірок.

Чверть у вікні робимо 50 мм.

4) За і проти.

Заливати перемички на місці (в отворі) або окремо на буд майданчику?

Ми робили і так і так. Але все ж найпростіше поставити опалубку безпосередньо в отворі (віконному, дверному) і залити перемичку бетоном. Цей спосіб трохи дешевше для забудовників і легше для будівельників. Нижче з’ясуємо докладніше.

Якщо заливаємо перемички в низу:

• Ми заливаємо з/б перемички в низу, а потім тягнули руками і монтували у віконному отворі – це важко. Дуже рідко використовуємо кран для монтажу перемичок.
• На один віконний отвір нам необхідно виготовити дві перемички, товщиною 150 мм кожна. Товщина забутовочной кладки в нашій статті 300 мм – шлакоблок 200 мм і утеплювач (мін вата) 100 мм.

Якщо заливати перемички на місці (безпосередньо в отворі):

Коли ми заливаємо з/б перемички на місці, то ми її робимо ОДНУ, на весь отвір.

При такому способі виникає трохи більше складнощів з опалубкою, але нижче ми розглянемо деякі хитрощі які спрощують виставлення опалубки в прорізі.

5)

Робимо опалубку для ж/б перемички.

Опалубку робимо з обрізної дошки товщиною 20 – 25 мм. З дошки збиваємо шиті.

Набагато простіше і швидше в місце цвяхів використовувати саморізи і збирати опалубку шуруповертом. Після використання опалубки, зібраної на саморізах, її також легко розібрати шуруповертом.

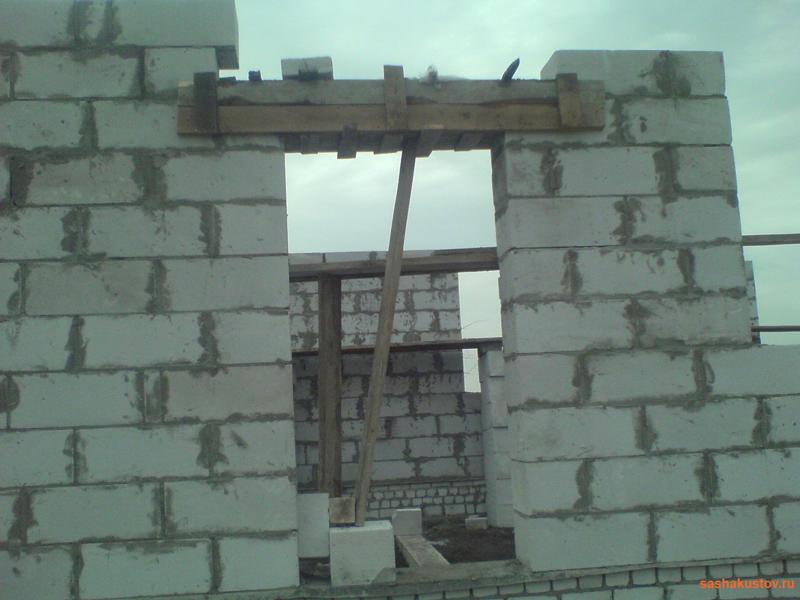

Перший шитий встановлюємо у віконному отворі горизонтально, знизу ставимо підпірки:

На фото вище горизонтальний щит вийшов врівень з забутовочной кладкою (шлакоблок). Можна зробити, щоб щит трохи стирчав від забутовочной кладки, тоді вертикальна опалубка буде ставитися не збоку, а зверху.

Кладемо зверху дерев’яного щита сітку з арматури і прикручуємо саморізами вертикальну дошку до горизонтального щита:

Щоб щит не відходив від вікна (щоб його не видавив бетон), ви можете бачити на фото вище, як ми його прив’язали в’язальним дротом до кладочної сітки, в трьох місцях і натягнув її.

6) Утеплення ж/б пермычки.

Так само важливо вставити утеплювач між лицьовою цеглою і ж/б перемичкою. У нашому прикладі ми вставили той же утеплювач, що і в стіни будинку – миниральную вату, товщиною 100 мм

Утеплювач вставляємо в опалубку і заливаємо бетоном.

Але є один недолік такого утеплювача між перемичкою. Коли буде вставлятися металопластикове вікно, монтажна піна буде вжуматься в хв вату (вгорі). Тобто верх вікна не буде добре закріплений монтажною піною.

Другий недолік-це те, що з боків (укоси) ми запечатали забутовочным цеглою. Потім доведеться утеплювати відкоси, так як холод буде проходити через забутовку

Запечатали з боків цеглою для того, щоб коли буде вставлятися вікно, то монтажна піна з боків упреться в забутовочный цегла і вікно буде хоч за щось триматися.

Якщо зі всіх сторін випустити утеплювач (хв вату), то тоді при монтажі вікна піна провалитися в хв вату і вікно погано зафіксується.

Найкращий варіант утеплення з/б перемички.

На фото вище ви можете бачити як ми випустили утеплювач повністю по всьому периметру вікна. Утепляли будинок пумпаном (екструдований пінополістирол). Товщина утеплювача 30 мм.

Товщина пластикової рами 70 мм. Коли буде вставлятися вікно, то монтажній піні буде за що зачепитися і вікно добре буде триматися у віконному отворі.

Цей укіс утеплювати не треба так як ми не розриваємо утеплювач як у першому варіанті.

Висновок.

Другий варіант самий вдалий:

– Вікно в прорізі добре буде триматися.

– Утеплювач у вікні не переривається і немає необхідності утеплювати укіс.

7)

Яку необхідно використовувати арматуру для перемички?

Так як в нашому прикладі перекриття буде легке – дерев’яне, то дуже потужну перемичку робити не треба. До того ж по всьому периметру зовнішніх стін ми робимо з/б пояс, який сприйме все навантаження на себе.

По цьому для цієї перемички цілком достатньо використовувати дві жили арматури (робоча арматура) діаметром 6 – 8 мм, яка лягає в довжину.

Арматуру між собою в’яжемо звичайної в’язальним дротом, зварюванням не треба. Зовні сітка з арматури схожа на приставну драбину (дивіться фото вище).



8

Підпірки для опалубки.

Дуже часта помилка багатьох – не надають серйозного значення тиску бетону.

Так як бетон досить важкий, в середньому 2,3 тонни м3, то треба максимально уважно поставитися до підпорок щита, щоб бетон не видавив опалубку вниз! Якщо станеться зсув опалубки, то це складно усунути, простіше на початку зробити все правильно.

Зверніть увагу, що підпора по середині трохи зміщена ближче до вікна (фото вище), так як внутрішній край горизонтальної опалубки прикручений до вертикальної опалубки і не буде провисати.

.

Заливаємо ж/б перемичку.

Для перемички зазвичай використовуємо марку бетону 200. Склад бетону: одне відро цементу, два відрі піску, п’ять відер щебеню. Як легко і правильно приготувати бетон можна дізнатися тут.

Вібрувати бетон електричним вібратором не обов’язково. Зазвичай ми використовуємо в якості трамбування звичайну палицю.

Знімаємо вертикальну опалубку на наступний день і продовжуємо будувати стіну довше.

Невелика хитрість якщо ви зняли опалубку збоку (вертикальна опалубка.

Нюанс: арматура для перемички (сітка) не повинна стосуватися дерев’яної опалубки! Арматура повинна знаходитися в бетоні.

Лучше всего когда рабочая арматура находиться на 20 мм выше низа перемычки. Обычно перед тем как заливать бетон мы подкладываем кусочки кирпича (сколка) под арматуру (сетку), толщиной 20 мм, а только потом заливаем бетон.



10)

Четверть в окне.

Так же важно сделать в окне четверти. Это необходимо, чтобы окно не продувалось сквозь щели и спрятать монтажную пену.

В данной статье мы сделали четверти в окне по пять сантиметров с трех сторон – бока и верх и 2 сантиметра внизу, в том месте где будет находиться подоконник.

Как ни странно, но сегодня многие не делают четвертей в окнах? Сделать четверть в окне очень просто.

Если у вас есть выбор делать четверть в окне или нет, то лучше всего ее сделать!

Вывод:

Себе бы я делал ж/б перемычки на окнах и дверях по месту, заливал бы непосредственно в проеме. С учетом того, где находиться данная перемычка и какую нагрузку она будет испытывать.

Окна всегда бы делал с четвертями.

Наружные стены всегда бы делал с ж/б поясом – он воспримет на себя нагрузку от перекрытия и распределить ее. Благодаря ж/б поясу уменьшиться нагрузка на перемычки над окнами.

Статьи pp-budpostach. com.ua Все о бане

Статьи по пеноблоку,пенобетону,пенобетонным блокам

Статьи pp-budpostach.com.ua Статьи по бетону

Статьи Все о заборах

Статьи pp-budpostach.com.ua Все о крышах ( виды, материал, как лутше выбрать)

Статьи Все о Фундаменте

Статьи по газобетону ( газоблоку ), газобетонных блоков, газосиликатнных блоков

Новости, статьи, слухи, факты, разное и по чу-чуть

Статьи по кирпичу ( рядовому, лицевому,облицовочному,клинкерному, шамотному, силикатному,)

Из чего лучше сделать перемычки в доме из газоблока

23.07.2019

• Назад

В доме из газобетона оконные и дверные проемы требуют дополнительного укрепления. Это могут быть перемычки из газобетона, U-образных блоков, монолитного бетона, а также на углах или арматурных прутьев. Они отличаются между собой стоимостью, эффективностью, быстротой монтажа. Точные параметры площади опирания перемычек, их длина и ширина рассчитываются в зависимости от ширины оконного проема и высоты стены над ним.

В домах из газоблоков предполагается минимальная ширина простенка в 60 см. При уменьшении ширины нужно выполнить вертикальное усиление простенка: армирование методом заливки стальных прутьев внутри U-блоков или закладкой прутьев в вертикальный паз рядом с отверстием с последующей фиксацией арматуры в фундаменте и плитах межэтажного перекрытия.

Для укрепления отверстий строители часто используют заводские решения, так как сделать перемычку над окном из газобетона из готовых армированных изделий проще. Готовые перемычки применяются для перекрытия проемов шириной до 2,5 м.

Изготавливаются перемычки из стальной арматурного каркаса и газобетона марок D500-D700 с увеличенной прочностью на сжатие. Могут изготавливаться на заказ – под конкретные параметры, установленные для строительства.

Особенности

Преимущества готовых перемычек из газобетона:

• высокая скорость укладки;
• отсутствие «мостиков холода»;
• сравнительно небольшой вес.

Гладкая поверхность и точная форма изделий не портит равенство кладки стены, поэтому для внешней отделки можно использовать фасадную краску или тонкослойной штукатурку. Большим плюсом является и однородность поверхности стены, когда дело дойдет до штукатурных работ.

Рекомендации по укладки перемычек

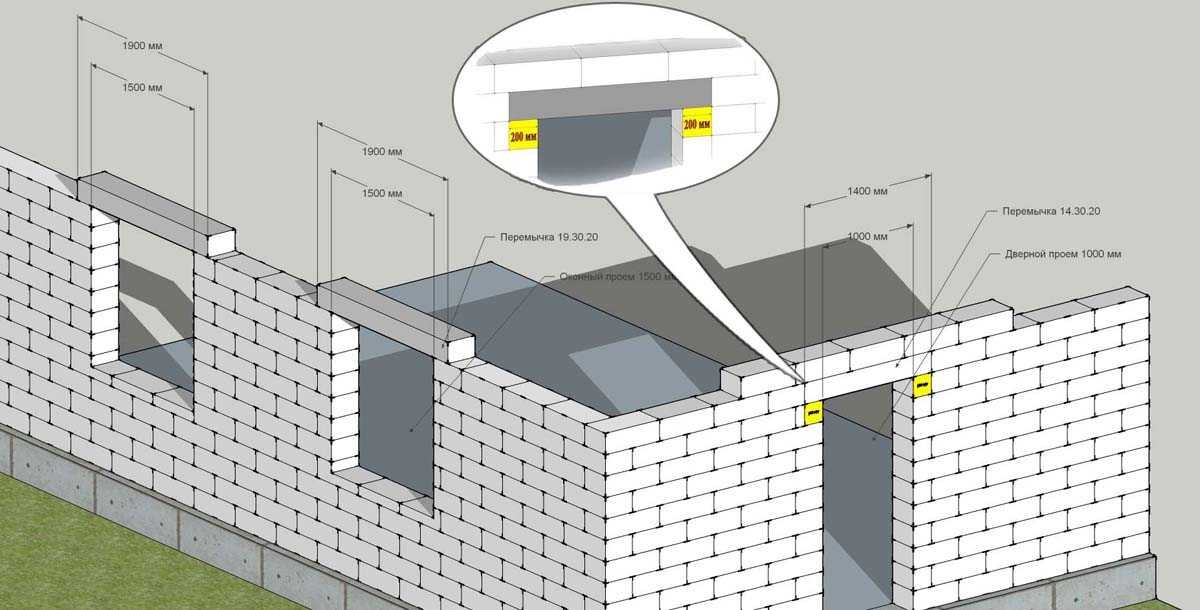

Перемычки над окнами в доме из газобетона устанавливаются на целые блоки, опора на стены должна составлять не менее 25-30 см с каждой стороны. Продольные пустоты заполняются клеевым или цементным раствором. Удобно, когда толщина балки совпадает с толщиной кладки, а высота – с высотой блока. При строительстве дома с толстыми стенами допускается заключение нескольких изделий. Например, для стены толщиной 500 мм можно приобрести 2 балки толщиной 300 и 200 мм и установить их над одним отверстием.

Правильное положение перемычек из газобетона при заключении указывается маркировкой. Недопустимо крепить балки вертикально или нижней частью вверх. Также запрещается отпиливать часть изделия, сверлить в нем отверстия, штробить или влиять другим механическим способом, так как это уменьшает его несущую способность.

Изделия для несущих стен изготавливаются толщиной равной или более 200 мм. Одна большая перемычка может весить около 100-200 кг., Поэтому для их укладки может понадобиться подъемник. Если нужно усилить отверстие в несущих стенах, можно использовать газобетонные балки толщиной от 100 до 150 мм. Их вес редко превышает 50 кг., Поэтому при заключении можно обойтись без применения спецтехники. Единственный недостаток готовых изделий – высокая стоимость. Поэтому при поиске экономичных вариантов того, как сделать перемычки над окном из газобетона, отдается предпочтение менее дорогим способам.

Перемычки из U-блоков

Один из самых распространенных вариантов – изготовление балок в несъемной опалубке, в качестве которой выступают газобетонные U-блоки марки D500 и выше.

Такой способ позволяет получить ровную внешнюю поверхность с одинаковым рисунком кладки и подходит для отверстий до 3 м.

Технология монтажа

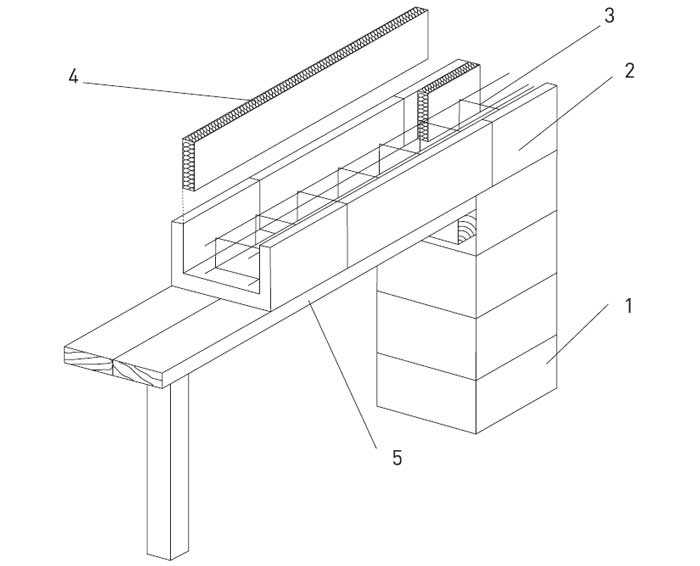

Монтаж перемычек с использованием U-блоков выполняется в несколько этапов:

1. По уровню верхней линии кладки устанавливается прочная доска и фиксируется подпорками так, чтобы перемычка с газобетона не прогнулась под собственным весом и залитого бетона. Подпорки можно сделать из разных материалов – деревянных брусков, металлических труб, колонок кирпича и др.
2. На доску заключаются лотковые блоки толстой стенкой наружу так, чтобы края конструкции заходили на кладку не менее чем на 25 см с каждой стороны. Вертикальные швы и горизонтальный сегмент опорной части проклеиваются.
3. Для утепления конструкции рекомендуется вложить внутрь блоков от внешней стенки письмо экструдированного пенополистирола или минеральной ваты высокой плотности.
4.  Еще для изготовления перемычек над окнами в доме из газобетона вяжется каркас из арматуры. Для него используются строительная арматура диаметром 12-16 мм, покрыта антикоррозионным составом, вязальная и кольцевой провод.
5. Замешивается бетон M200 и заливается внутрь конструкции, уплотняется и выравнивается по верхней границе блоков. Важно, чтобы смесь со всех сторон покрывала арматуру.

В ряде случаев для лучшего распределения нагрузки применяется горизонтальное армирование кладки в предыдущем ряду от того, где устанавливается перемычка. Убрать доску и временные подпорки для продолжения кладки стены можно после того, как бетон наберет минимальную прочность. Сроки зависят от погодных условий и температуры окружающей среды.

Перемычки иэ монолитного бетона

Способ заливки монолитной бетонной балки является одним из самых дешевых вариантов обустройства перемычек над окнами в стенах из газобетона. Этот метод наиболее хлопотный, но позволяет создать прочную конструкцию хорошо выдерживает любые нагрузки. Серьезным недостатком данного метода является тот факт, что теряется однородность поверхности стены, а это крайне нежелательно при тонкослойном нанесении штукатурки.

Технология выполнения работ

Создание монолитной балки во многом напоминает устройства перемычек с лотковых блоков, но имеет свои существенные отличия. Работы выполняются в такой последовательности:

• Монтируется съемная опалубка из досок и брусьев. Также возможно использование листовых материалов (фанеры и так далее.). Конструкция укрепляется поперечными и вертикальными брусками с шагом не более 50 см и подпорками. Опалубка сооружается после заключения блочного ряда. Для нее оставляют по 20-30 см пространства по обе стороны от будущего отверстия.
•
• С внешней части стенки опалубки закрепляется утеплитель. Для таких целей чаще всего используют листы пенополистирола или экструдированного пенополистирола.
•
• После этого вяжется арматурный каркас из стальных прутьев. Для формирования каркаса лучше использовать кольцевой и вязальная проволока, но для небольших домиков с легкой кровлей можно использовать стальную армирующую сетку. Она режется на квадраты, в которых вязальной проволокой крепятся прутья.
•
• Далее оборудована опалубка заливается раствором M200 – M300 на высоту строки блоков, утрамбовывается и выравнивается.
•
• Снимать боковую опалубку возможно после вступления раствором минимальной марки прочности, а нижнюю горизонтальную доску лучше оставить до полного его высыхания. В жаркую погоду следует регулярно смачивать бетон, пока он не наберет должную прочность.

Внешняя часть перемычки в доме из газобетона потребует отдельного предварительного оштукатуривания при отделки фасада декоративной штукатуркой непосредственно по блоку без возможного утепления стен. По утеплителю наносится слой армирующая смесь, в который топится щелочестойкая армирующая сетка и разравнивается.



Перамычки из углов

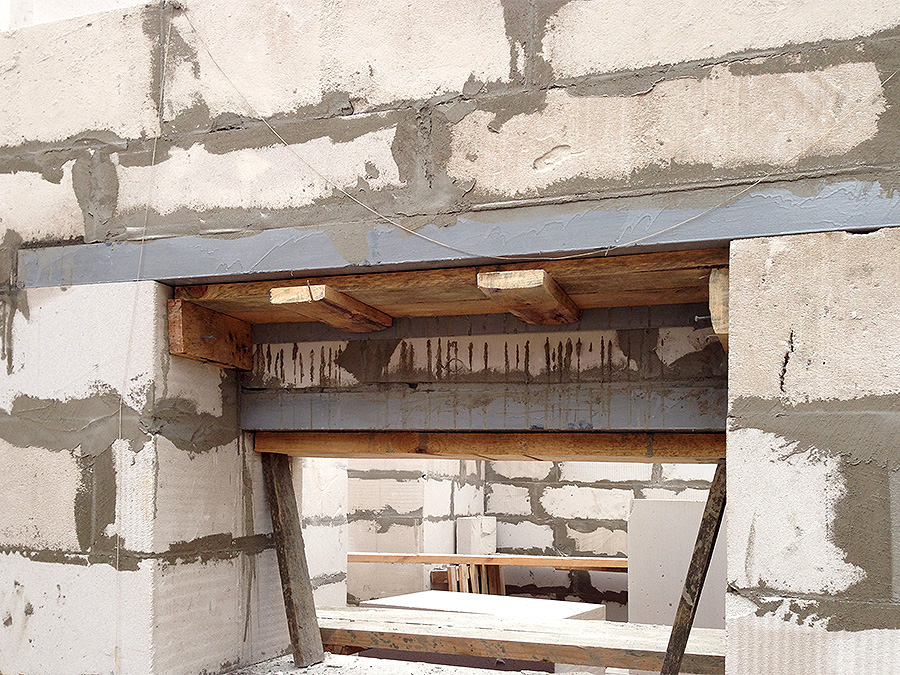

Конструкция с использованием металлических уголков относится к бюджетным вариантам, особенно по сравнению с перемычками из газобетона. Но уголки допускается применять только при определенных условиях – ширина отверстий должно быть до 1,2 метров при высоте стены поверх них не менее 2/3 этой ширины.

Советы экспертов по применению уголков

Сначала в блоках из газобетона вырезаются пазы с отступом от края блока на 1/3 его ширины. Обычно отступление составляет 10-13 см. Конструкция также должна опираться на стены. Главное правило – расположить уголков снаружи и изнутри. В этом случае металлические опоры обеспечивают необходимую для газобетона площадь опоры.

Для проемов шириной до 1,2 метра достаточно угла с шириной полки 50 мм. Стальные опоры нужно обработать антикоррозийным составом и оштукатурить. Чтобы штукатурка лучше держалась, уголки перед монтажом можно обратить щелочестойкой или штукатурной сеткой.

Перемычки в небольших отверстиях

Прорези шириной менее 1,2 метра не требуют большого усиления. Так как делать перемычку над окном из газобетона с железобетонной балки дорого и нецелесообразно, рекомендуется воспользоваться методом армирования стальными прутьями.

Но этот способ, как и предыдущий, применяется только для случаев, когда высота кладки стен этаж отверстия больше, чем 2/3 его ширины. Более того, мы не рекомендуем применять данный метод для несущих стен. Для распределения нагрузки достаточно горизонтального армирования кладки по сторонам от отверстия и в зоне подоконника.

Технология робот

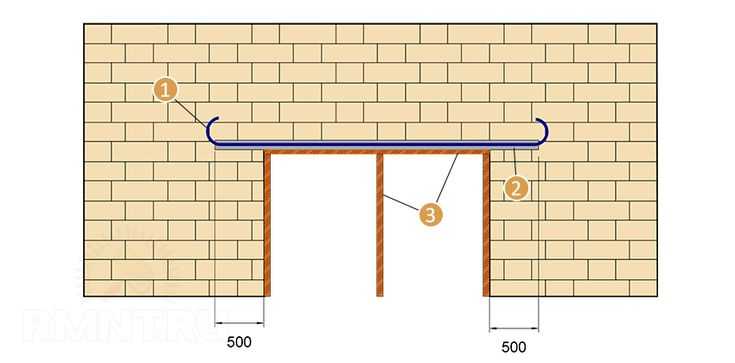

Технология кладки блоков газобетона этаж отверстий без применения усилительных элементов предусматривает следующую последовательность действий:

• Излагается ряд блоков к отверстию. Обязательно остается пространство в 20-30 см для закладки арматуры. В отличие от заключения перемычки из газобетона с помощью U-блоков, не нужен монтаж съемной опалубки.
• Укладывается арматура. В среднем на дверной или оконный проем понадобится 4 прута диаметром 10 мм. Для этого подойдут стержни периодического профиля с выраженным рифлением класса A-III.
• В блоках делаются штробы на определенном расстоянии. Для этого удобно использовать штроборез или фрез. Важно, чтобы канавки не находились слишком близко к краю.
• Углубление заполняются раствором или клеем. Затем блоки из газобетона устанавливаются на закрепленные стальные стержни. Вертикальные стыки закрываются раствором или клеем.
• При необходимости нижняя часть перемычки шлифуется и оштукатуривается.

Лучше арматурные стержни выдерживают нагрузки, если через несколько рядов над ними сделать монолитный пояс, равномерно распределяет вес крыши на всю поверхность стен. Небольшая площадь армирования не создает «мостиков холода», поэтому утепление данного элемента не требуется.

Перемычки над окнами в доме из газобетона: виды, глубина опирания, монтаж

Перемычки для газобетонных блоков над окнами в доме: размеры, опирание, как сделать своими руками

Грамотное выполнение армирования строений из газобетона является залогом долговечности возводимой конструкции, а также позволяет предотвратить появление трещин и деформаций в процессе всего периода эксплуатации.

Армированные элементы применяются при необходимости повысить уровень прочности стен из газосиликата в условиях коттеджного и частного малоэтажного строительства. Перемычки для газобетонных блоков устанавливаются при обустройстве всех оконных и дверных проемов. Это помогает распределить нагрузки от перекрытий и исключить появление трещин в оконной зоне.

Заводские решения

Технология применения перемычек в частном домостроительстве имеет несколько принципиальных отличий от монтажа, принятого в современном и массовом строительстве с использованием ячеистых газобетонов. В настоящее время используется несколько видов перемычек, которые отличаются конструктивными особенностями и правилами применения.

Готовый вариант армированной газосиликатной перемычки по ГОСТ

Готовые заводские газосиликатные (газобетонные) перемычки являются обычными балками из газобетона с прямоугольным сечением и внутренним каркасом в виде арматуры, покрытой специальным антикоррозионным составом.

Стрелки на элементе указывают правильное направление выполнения монтажа.

Такой вариант принято считать самым простым и не требующим особых знаний для установки.В тоже время это решение является самым дорогим по стоимости.

Основными преимуществами являются:

• правильно армированные газобетоны не растрескиваются, не «плывут» и не разрушаются в процессе длительной эксплуатации;
• газобетонные перемычки относятся к высокопрочным конструкциям с малым весом, не оказывающим дополнительной нагрузки на возведенные стены и фундаментное основание;
• ячеистая структура газобетонной перемычки идентична структуре строительных блоков, поэтому не вызывает снижения показателей тепловой эффективности, и в результате не потребуется выполнять дополнительное утепление.

Основные размеры газосиликатных перемычек:

• Высота — 124 мм;
• Ширина — 115 мм, 150 мм, 175 мм;
• Длина — 1300-3000 мм.

Уточняйте на сайте производителей.

Конструкция из U-блоков

Наиболее популярным вариантом является обустройство сборно-заливных перемычек над окнами в стенках из ячеистого газобетона с несъемной опалубкой на основе U-образных элементов.

В приведенной по ссылке статье представлена информация о выпускаемых размерах этих элементов и о способе самостоятельного изготовления.

U-образные перемычки являются сборными элементами.

Обратите внимание

Они легко пилятся под необходимую длину с помощью ножовки по газобетону. В борозды изделий закладывается сварная арматурная каркасная конструкция, после чего монтаж производится над оконным или дверным проемом посредством деревянной опалубки.

Железобетонные элементы изготавливаются с применением тяжелых смесей на основе бетонов и арматурных прутов.

Если стены дома не планируется утеплять, не забудьте внутри конструкции разместить вставку из пенополистирола или другого утеплителя.

Железобетонные перемычки

Эти заводские изделия представляют собой балки из бетона с арматурой внутри.

По теплопроводности бетон заметно уступает газосиликату.

Если планируется утепление стен дома минеральной ватой, то эти балки использовать можно.

Но для стен без утеплителя железобетон будет являться мостиком холода.

В этом случае перемычки из газобетона, предложенные в первом варианте, смотрятся лучше.

Глубина опирания и максимальная длина проема

В зависимости от конструкционных особенностей может варьироваться как технология монтажа, глубина опирания перемычек на газобетонные блоки, так и основные правила эксплуатации.

Тип перемычки	Длина проёма максимальная	Опирание на кладку	Конструктивные особенности
Армированная несущая конструкция газобетонная	174 см	25 см	Не нуждается в дополнительном утеплении
Несущая конструкция из железобетона с применением несъёмной опалубки в виде U-образных блоков	300 см	25 см	Не нуждается в дополнительном утеплении
Монолитная железобетонная конструкция несущего типа	В соответствии с длиной балки	35 см	Нуждается в дополнительном утеплении
Выполнение армированием	120 см	Введение арматуры за проём на 0,5 м	Желательно осуществлять рядовое армирование над проёмами
Монолитная не несущая конструкция из железобетона	200 см	35 см	Нуждается в дополнительном утеплении
Конструкция не несущего типа на основе металлических уголков	120 см	20 см	Нуждается в заглублении в кладку

Способы монтажа

Рассмотрим, как сделать перемычку над окном, подробнее.

Устройство с помощью U-блоков

Конструкция предназначается для работы с перекрытиями, ширина которых не превышает три метра. Применение облегченных элементов позволяет исключить привлечение строительного крана и других видов специальной техники.

Армирование осуществляется рифлеными металлическими прутами, имеющими класс прочности А400-500 при диаметре в 10-16 мм (что определяется расчетом):

• при параметрах ширины лотка меньше 120 мм рекомендуется применять двухстержневое армирование;
• при параметрах ширины лотка больше 150 мм рекомендуется применять четыре арматурных стержня, которые соединяются с помощью вязальной проволоки арматурными прутами с шагом в 40-50 мм для получения пространственной надежной решетки.

Опорная зона крайних блоков должна составлять 25 см. Для склеивания торцов блоков используется стандартный монтажный клей для ячеистых газобетонов. О его выборе и расходе узнайте из этой статьи.

Можно обойтись без специальных лотков U-образной формы и соорудить опалубку по месту из досок и (или) перегородочных газобетонных блоков. Далее проармировать и залить бетоном. Разнообразные способы рассмотрены в статье про изготовление армопояса. Здесь конструкция схожа.

Устройство армированных перемычек

Такой вариант надежен благодаря объемному стальному каркасу внутри изделия и является наилучшей основой для выполнения финишного декорирования.

Размеры подбираются в соответствии с длиной пролёта и шириной стеновых блоков. Такой элемент используется в качестве балки на один пролет и монтируется в соответствии со следующими рекомендациями:

• подъём детали на необходимую высоту и установка стрелкой вверх с соблюдением опорной глубины в 30 см;
• при необходимости допускается применение в одном проеме пары перемычек, но устройство основания оконного проема выполняется исключительно монолитным изделием;
• на участках опоры все элементы необходимо скреплять специальными склеивающими растворами, а вторая деталь монтируется вплотную к уже установленной оконной перемычке при помощи резиновой киянки.

Поверхность при необходимости выравнивается рубанком. Дальнейшие работы осуществляются только после полного просыхания клеящей смеси.

Устройство на уголках или арматурных стержнях

Вариант, широко используемый при возведении домов из ячеистых бетонов. Но профессионалы такой монтаж не одобряют и называют словом «колхоз». Если вы всё же решитесь поколхозить, то применяйте такую конструкцию на узких окнах шириной до 120 см в одноэтажных постройках. И уголки берите помощнее, например, с сечением 75х75х6 мм.

Городить перемычку из уголков на широком окне, как здесь, я бы не рекомендовал.

Такая конструкция представляет собой применение металлических уголков, устанавливаемых с опорной глубиной в 30 см. Монтажные работы осуществляются с учётом следующих требований и правил:

• стальные уголки требуется подвергнуть окрашиванию со всех сторон специальными составами против коррозийных изменений;
• минимальная опорная длина устанавливаемого металлического уголка на кладку стен не должна быть меньше 20 см;
• уголки скрепляются между собой при помощи стальной ленты, сваркой или посредством стандартной проволочной стяжки;
• металлические элементы требуется утапливать в газобетон, что не позволит уголкам выступать над стеновой поверхностью.

Вот ещё вариант:

Если предполагается выполнять оштукатуривание газобетонного строения, то металлические перемычки из уголков нужно оборачивать специальной штукатурной сеткой.А вот вариант с применением арматуры:

Советы и рекомендации

Важно помнить, что если длина проема не превышает 1,2 метра, а высота менее двух третей от ширины, то наиболее удобным вариантом устройства станет перемычка из стандартных блоков без применения дополнительных крепежей. Блоки нужно укладывать с использованием съёмной временной опалубки и специального клея для ячеистых газобетонов. Боковые элементы в этом случае заглубляются в стену минимум на 115 мм.

Дополнительным усилением может стать армирование расположенных над проёмом рядов. Оптимальное сечение используемой арматуры составляет примерно 6-8 мм. Концевая часть заводится за границы проема на 0,5 м с двух сторон кладки. Концам нужно придать Г-образную форму и анкеровать их в кладку газобетонных блоков.

Источник: https://izbloka. com/dom/steny/bloki/gazobeton/peremychki-gb.html

Какие перемычки лучше подходят для газобетонных блоков?

Вопрос о том, перемычки какого вида (надоконные либо надпроёмные) и когда используются при постройке дома, не так прост.

Большинством самостройщиков при перекрытии стенного проема обычно используются самодельные перемычки из бруска, монолитов и железобетонных конструкций с применением стального уголка.

Но на сегодняшний день крупными компаниями, производящими газобетонные изделия, предлагаются решения, облегчающие и убыстряющие работы по строительству дверных и оконных проемов, а в ряде случаев позволяющие и вовсе избежать присутствия таких конструкций.

В первую очередь разберемся, каким образом выбирают перемычки для оконных и дверных проемов. Это решают в зависимости от наличия материалов и размеров пролётов, которые перекрывают. Самое значительное расстояние можно перекрыть с помощью монолитных балок из железобетона. Несъемная опалубка для них обычно изготавливается из U-образных блоков из газобетона.

Надпроёмные виды кладок постоянно подвергаются значительному давлению как в процессе строительства стен, так и при дальнейшей эксплуатации здания.

Как правило, для равномерного распределения нагрузок выполняют установку арматурного прута с помощью штроборезов таким образом, чтобы обеспечить вхождение прутов в пазы.

Последние наполняются раствором, а прут укладывают в него таким образом, чтобы снаружи оставалась часть прута длиной 30 см.

Важно

Чтобы максимально сохранить свойства, не допускающие утечки тепла через наружные стены газобетонного здания, можно выполнить перемычку над окном либо дверным проемом при помощи одного из газобетонных специзделий: либо армированными газобетонными перемычками D700, либо монолитными железобетонными перемычками в несъемных опалубках из газобетона.

Еще одним приемлемым решением, которое поможет перекрыть расстояние в 3 м, может быть обустройство монолитной структуры из железобетона, залитой с применением неразборной опалубки из блоков U-формы. Их прочность может уступать лишь конструкциям типа монолитной балки из железобетона.

При армировании конструкции в блоке U-формы при помощи пространственного арматурного каркаса (U-блоки с размерами 20 см в ширину с лотком, имеющим ширину в 12 см) допускается использование двух арматурных стержней (верхний и нижний). Все блоки с размерами по ширине лотков от 15 см армируют с помощью четырёх арматурных стержней (2 верхние и 2 нижние). При этом необходимо наличие поперечных арматурных связок с расстоянием между ними в 40–50 см.

Если стенной проем в газобетонной стене не шире 1,2 м, а условие отношения высоты к ширине проема равно 1 к 2/3, то проём можно устраивать без перемычки совсем. При такой конструкции каждый ряд укладывают, применяя временную стабильную опалубку, используя исключительно клей для газобетонных блоков.

Также можно использовать конструктивную арматуру, чтобы армировать газобетонные блоки выше проёма. Здесь допустимо использование арматуры d6d8 либо толще, заводя ее концы за проекции граней на 50 см, анкеруя концы под Г-образными углами.

Возможно, применение уголка, у которого ширина полки меньше, чем те, что описывают в справочниках (11 см), или уголка проема шире 1,2 м. Надо заметить, что подобное применение будет некондиционным, и если сделать его своими руками, это останется на усмотрение строителя.

Особенности, которые необходимо иметь в виду, если планируется строительство поддерживающей конструкции (перемычки) проема из стального уголка:

• стальной уголок необходимо окрашивать поверх ржавчины с обеих сторон;
• в этом случае минимальная длина опирания уголка на газобетон должна составлять 20 см;
• друг с другом уголки скрепляются лентой из стали/сварным методом/ стяжками из проволоки;
• их необходимо утапливать в газобетонный блок заподлицо;
• при наличии в планах оштукатуривания стены в будущем – используйте штукатурную сетку, чтобы его обернуть.

Конструкции из железобетонных монолитов позволяют перекрывать самые широкие расстояния. Пропорция расчета следующая: 1 к 20. Расчет с более высокой степенью точности для надоконных и наддверных перемычек и газоблочных простенков необходимо производить в соответствии с гл. 9 СТОНААГ3.1–2013.

Армируются перемычки из железобетона так же, как и ЖБ балка: 4–6 арматурных стержней d-12 и толще с поперечными арматурными хомутиками через полметра.

Минимум длины опирания ЖБ балки на газобетон должен быть не менее 35 см. Зону опоры ЖБ конструкций такого типа обязательно следует усиливать при помощи обустройства разгрузочной опоры, используя сетку из арматуры в растворном слое либо слоях клеев для газобетона при толщине, по крайней мере, в 1,5 см.

Надпроемные железобетонные перемычки отливаются в стабильной разборной опалубке, время удаления который определяют, замеряя уровень температуры воздуха в месте проведения работ.

Конструкции такого типа могут заглубляться на толщину слоя утеплительного материала, который в обязательном порядке будет использоваться для утепления так называемых мостиков холода.

«ЭкстПолиС» обычно приклеивают к структурам подобного типа разного сечения с различными клеями для газоблоков и закрепляют с помощью тарельчатых дюбелей.

Конструкционные особенности дают возможность выбора вариантов применения технологии при монтаже, длины части опирания перемычек на газобетонную стену, а также основных правил их использования.

Данный параметр, как правило, зависит от типа перемычек.

• Несущая конструкция из газобетона с армированием: максимальный проём – 1 м 75 см, глубина опоры – 25 см. Дополнительного утепления не требуется.
• Несущие железобетонные конструкции с неразборной опалубкой из U-блочных конструкций: максимальный проём – 3 м, глубина опирания на кладку – 25 см. Дополнительного утепления не требуется.
• Монолитные несущие конструкции из железобетона. Должны соответствовать длинам балок – 35 см. Требуется дополнительное утепление. Выполняется армирование – 1 м 20 см. Арматура выступает за габариты проёма на 50 см. Рекомендуется осуществления рядового армирования выше проёмов.
• Монолитные ненесущие железобетонные конструкции 200 см 35 см: максимальный проём – 1 м 20 см, глубина опирания на кладку – 20 см. Требуется дополнительное утепление. Является ненесущей конструкцией с использованием в качестве основания металлического уголка. Необходимо заглубление в основании кладки.

Так как монолиты из железобетона весят гораздо больше, а такое устройство легче, чем газоблок, чтобы оформить оконные и дверные перемычки, лучше выбирать газоблоки: они легче, их проще установить, а также они более выигрышны по своим теплоизоляционным качествам.

Газобетонные перемычки армированного вида отличаются прочностью по причине наличия каркаса из стали. Также из-за того, что используются подобные перемычки во время возведения стен из газобетона, получается оптимальная поверхность, которая впоследствии послужит целям декорирования.

Такие перемычки представляют собой однопролётную балку, получающую нагрузку на всю свою поверхность. Оптимальный вариант при укладке газобетона – это четыре уголка из стали, уложенные должным образом.

Процесс монтажа металлической перемычки проходит так:

• выбирается необходимая высота;
• монтируются арматурные прутья;
• выполняется монтаж опалубки;
• осуществляется укрепление опалубки;
• происходит укрепление прутьев из арматуры;
• выполняется бетонная заливка прутьев из арматуры.

Когда создается кладка над проемами, обязательно должна учитываться его ширина и высота. Эта информация будет очень полезна, когда будет рассчитываться конструкция. Если их монтаж произведен верно, это сильно повлияет на прочность всей конструкции.

О том, как сделать перемычки в стенах из газобетона, смотрите в видео ниже.

Источник: http://www.stroy-podskazka.ru/gazobeton/kakie-peremychki-podhodyat/

Все про перемычки для стен из пеноблоков.

Опирание перемычки на газобетон

Армирование перемычки в газобетоне

Армированные перемычки являются неотъемлемой частью технологии строительства из газобетона. Задача перемычки – удерживать нагрузку от вышестоящих блоков, армопоясов и всего что давит на перемычку. Так что армирование должно проводится строго по технологии и по расчетам.

При возведении самодельной перемычки нужно учитывать следующие моменты:

1. Какой длины планируется проем.
2. Нужно ли его утеплять.
3. Какого диаметра арматуру использовать.
4. Какова схема армирования.
5. На какое расстояние перемычка должна опираться в стену.
6. Нужно ли армировать ряд газоблока под перемычку.
7. Как сделать опалубку для перемычки.
8. Какой марки бетон использовать.
9. Сколько времени ждать затвердения бетона.

На все эти вопросы мы постараемся дать ответы в данной статье.

Начнем с того, что у вас есть несколько вариантов устройства перемычек, а именно:

• Залить бетонную перемычку в U-блоки.
• Залить бетонную перемычку в деревянную опалубку.
• Приобрести готовую газобетонную перемычку.

Армирование ряда под перемычкой

Ряд газобетона, на который опирается перемычка, необходимо армировать двумя прутками арматуры 8 диаметра. Армирование должно быть минимум на 900 мм по обе стороны от перемычки.

Делается это потому, что перемычка и вышестоящие элементы стены точечно давят на места опирания перемычки, создавая точечные сильные нагрузки на газобетон. И во избежание трещин, эти места необходимо армировать.

Также напомним про армирование подоконного ряда, почитать про это вы можете по ссылке.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Совет

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Обратите внимание

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Перемычки с U-блоками

Для обычных оконных и дверных проемов лучше всего подойдет вариант с U-блоками, так как они представляют из себя готовую несъемную опалубку, а утепление для них нужно минимальное – от 20 до 30 мм.

U-блоки можно заказать в готовом виде, а можно сделать самостоятельно, выпилив в обычном газоблоке желоб нужного размера. Выпиливать нужно кусками, пилой по газобетону, а потом откалывать эти куски.

Для U-блоков нужно соорудить простую, но жесткую подпорку, которая будет их удерживать + нужно учесть вес арматуры и бетона.

Само армирование в таких перемычках представляет из себя рамку из 4-6 прутков арматуры диаметром от 10 до 12 мм. Расстояние между рамками – 150-300 мм.

Опирание перемычки на стену должно составлять минимум 200 мм. Не забывайте про защитный слой бетона – 40мм.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Готовые газобетонные перемычки

Готовые газобетонные перемычки являются хорошим решением, которые экономят много времени при строительстве. Ведь вам не нужно готовить опалубку, вязать арматуру, заливать бетон и ждать пока он наберет прочность.

Но стоит отметить, что длинные и толстые перемычки весят довольно много, и без крана смонтировать их вряд ли получится. Хотя есть и тонкие перемычки, которые весят по 70 кг, их можно установить усилием двух человек.

Армирование готовых перемычек делается из сварной арматуры, покрытой специальным антикоррозийным покрытием.

Размеры газобетонных перемычек

1. Шириной такие перемычки бывают от 100 до 400 мм.
2. Высотой от 200 до 400 мм.
3. Длина от 1300 до 3000 мм.

Применение готовых газобетонных перемычек очень оправдано, если вам нужно возвести дом в максимально короткие сроки, а также если количество перемычек в доме очень большое.

Перемычки из газобетона своими руками

ПОХОЖИЕ СТАТЬИ:

stroy-gazobeton.ru

Г. Узлы опирания перекрытий, покрытий, перемычек

Глубина опирания междуэтажных газобетонных плит перекрытия и плит покрытия на несущие стены из мелких газобетонных блоков должна быть не менее 120 мм (рисунки Г1-Г4).

Под опорными участками элементов, передающих местные нагрузки на кладку, следует предусматривать слой раствора толщиной не более 15 мм, что должно быть указано в проекте.

Заделка балок и плит балконов в газобетонную кладку с восприятием опорного изгибающего момента (защемление) запрещается.

Для уменьшения эксцентриситета нагрузки от газобетонной плиты перекрытия (покрытия) на стены из мелких газобетонных блоков и устранения сколов в опорной зоне рекомендуется осуществлять опирание перекрытия на ряд кирпичей, уложенных «плашмя» на растворе (рисунок Г5) или на железобетонном поясе (рисунок Г6).

В случаях, когда значение местного напряжения под плитой перекрытия или под перемычкой превышает значение основного напряжения в стене более чем на 20%, а также в случаях, когда монтажный шов толще 30 мм, рекомендуется в местах опирания этих плит и перемычек на стену укладывать сварную сетку из арматуры диаметром 4-6 мм с ячейкой 30х30 мм в растворный шов в уровне низа плиты или перемычки (рисунок Г7).

Важно

Если прочность кладки на сосредоточенные нагрузки, рассчитанные на смятие, недостаточна, то возможно ее повышение (но не более чем на 50%) путем устройства распределительного бетонного или железобетонного пояса, который дожжен иметь толщину не менее 60 мм и класс бетона про прочности на сжатие не менее В10 с косвенным армированием не менее 0,3%. В любом случае величина сосредоточенной нагрузки на газобетонную кладку не должна превышать 30 кН от одной балки.

Опирание перекрытий непосредственно на газобетонную кладку допускается при величине распределенной нагрузки не более 0,3 кН на 1 пог. см. ширины опоры. При большей нагрузке требуется устройство распределительных поясов шириной не менее 150 мм, толщиной не менее 60 мм, армированных косвенной арматурой в количестве 0,5 % от объема бетона (не менее двух сеток).

Опорные участки плит перекрытий в зоне наружных стен должны соединяться с ними скобами ∅8 (рисунки Г2 — Г8).

Плиты перекрытия, примыкающие к самонесущей стене из газобетонных блоков, также соединяются с ней скобами (рисунки Г9, Г10).

Схема узлов опирания газобетонных или железобетонных плит перекрытия на армированные перемычки из газобетона приведена на рисунках Г11а, Г12а, а на железобетонные перемычки – на рисунках Г11б, Г12б.

Опирание газобетонных плит перекрытий на цокольную часть здания во избежание их увлажнения выполняется по гидроизоляции (рисунок А2).

Торец железобетонной плиты перекрытия должен быть закрыт эффективным утеплителем с λ ≤ 0,06 Вт /м·ºС (рисунки Г4, Г6, Г7, Г12).

Глубина опирания деревянных балок на несущие газобетонные стены должна быть не менее 120 мм. Для обеспечения распределения нагрузки от балки под нее на кладку устанавливают стальную полосу (рисунок Г13).

Совет

Схема узлов опирания железобетонных плит перекрытия на армированные перемычки из газобетона и железобетона приведена на рисунке Г14.

Схема узлов опирания балконных газобетонных (рисунок Г15) и железобетонных плит перекрытия на стену из газобетонных блоков (рисунок Г16).

Схемы устройства оконных и дверных проемов во внутренних и наружных стенах зависят от применяемых перемычек (несущие, ненесущие) и узлов опирания их на стены.

На рисунках Г17, Г18 приведены примеры устройства проемов с несущими и ненесущими перемычками. При установке оконных и дверных коробок их крепят к стенам с помощью гвоздей или винтовых анкеров (рисунки Г18, Г19).

Зазоры между поверхностью стены и коробкой заделывают минплитой или строительной пеной.

Откос окна штукатурят, а наружная подоконная часть защищается сливом из кровельной стали. Изнутри устанавливается подоконная доска.

Примеры сопряжения оконных блоков со стеной приведены на рисунках Г20, Г21.

Рисунок Г1 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (опирание по всей толщине стены)

Рисунок Г2 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков (краевое опирание)

Обратите внимание

Рисунок Г3 – Опирание газобетонной плиты перекрытия на несущую наружную стену из блоков

Рисунок Г4 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков

Рисунок Г5 – Опирание газобетонных плит перекрытия на наружную несущую стену из блоков по ряду кирпичей

Рисунок Г6 – Опирание железобетонных сборных плит перекрытия на наружную несущую стену из блоков и железобетонный пояс

Рисунок Г7 – Опирание железобетонной сборной плиты перекрытия на наружную несущую стену из блоков по армированному растворному шву

Рисунок Г8 – Примыкание плиты перекрытия к несущим наружным стенам из блоков с использованием стальных скоб

Рисунок Г9 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия

Рисунок Г10 – Примыкание самонесущей наружной стены из газобетонных блоков к газобетонной плите перекрытия

Рисунок Г11 – Схемы узлов опирания газобетонного перекрытия на перемычки

Рисунок Г12 – Схемы узлов опирания газобетонного перекрытия на перемычки

Рисунок Г13 – Опирание деревянных балок перекрытия на наружную стену из блоков

Рисунок Г14 – Перемычки внутренней мелкоблочной стены каркасно-монолитного здания

Рисунок Г15 – Узел опирания балочной газобетонной плиты перекрытия

Рисунок Г16 – Узел примыкания балочной монолитной плиты перекрытия к навесной стене из блоков

Рисунок Г17 – Устройство оконного проема в несущей наружной стене из блоков

Рисунок Г18 – Схема установки анкеров для крепления оконной коробки к газобетонной кладке из блоков

Рисунок Г19 – Схема установки анкеров для крепления дверной коробки в кладке из блоков

Важно

Рисунок Г20 – Сопряжение оконного блока с несущей газобетонной стеной из блоков при железобетонной перемычке

Рисунок Г21 – Сопряжение оконного блока и подоконной части стены из блоков с облицовкой из кирпича

Источник: https://sevparitet.ru/raznoe/opiranie-peremychki-na-gazobeton.html

Правила установки перемычек над окнами

Строительство зданий или сооружений различного назначения сопровождается не только утвержденным архитекторским проектом, но и точными расчетами нагрузки на самую важную часть объекта – стены.

Отдельное внимание уделяется обустройству оконных проемов, ведь «пустоты» в кладке являются одним из уязвимых мест.

Важно знать про минимальное опирание перемычек, их разновидности и некоторые правила в их обустройстве.

Что такое перемычки над окнами, и зачем они нужны?

Если подойти к какому-нибудь строящемуся дому и взглянуть на прямоугольные проемы для дверей или окон, то можно заметить, что верхнюю его часть составляет особая кладка или протянутая поперек балка. Именно на эту нехитрую конструкцию приходится нагрузка от строительных элементов, идущих выше над ней. Вне зависимости от размера перемычек, они нужны для:

• придания надежности стеновой конструкции – несущая поверхность становится опорой всего здания, и нельзя допустить, чтобы она обрушилась;
• создания определенной формы оконной выемки – перемычки могут представлять собой классическую горизонтальную балку, а могут быть выполнены в виде игривой арки;
• основы под потолок и продолжения обустройства стен.

Расчет площади проема происходит задолго до начала строительных работ. Поменять его габариты или форму в процессе возведения здания хотя и возможно, однако может потребовать значительных изменений в проекте, чтобы равномерно распределить весовую нагрузку строения.

Варианты обустройства перемычек

В зависимости от места установки, различаются виды монтируемых перемычек над окнами.

Как известно железобетонные плиты перекрытия опираются на две стороны.

Правила опирания плит перекрытия

Стена, на которую опирается плита, является несущей. А стена, на которую не опирается плита перекрытия, является самонесущей. Т.е. несет сама себя.

На наружных стенах перемычки еще не смонтированы

Так вот оконные проемы, расположенные в несущих стенах перекрывают усиленными перемычками — 3ПБ. А в самонесущих стенах перемычками 2ПБ. Длина перемычки подбирается равной ширине оконного проема плюс опирание не менее 250 мм с каждой стороны.

Железобетон как наиболее популярный материал для перемычек

Железобетонные детали совмещаются друг с другом для создания надежной перемычки.

Однако для ее изготовления следует знать, что существуют различные размеры железобетонных перемычек, отличающихся по названию:

• ПБ – изделие в форме бруса шириной обычно не более 250 мм, а длина колеблется от маркировки продукции и может составлять от 1 до почти 6 м;
• ПП – изделие представляет собой плиточную поверхность, и его ширина уже превышает 250 мм; оно изготавливается путем скрепления нескольких брусьев;
• ПГ – продукция данной маркировки выпускается в виде балок, имеющих в составе своей конструкции особый желобок, именуемый четверть; ПГ применяют для обустройства надежных примыканий у плит, используемых для перекрытия;
• ПФ – вариант железобетонного изделия, используемый на фасадной части здания, и «прикрывает» собой ПГ и его выемки.

Некоторые предпочитают изготавливать ж/б самостоятельно, соорудив опалубку, вставив арматурные детали и залив все это бетонной смесью. Однако для создания опоры над оконными проемами рекомендуется использовать перемычки заводского изготовления. На некоторых заводах есть возможность заказа индивидуальных форм под оконный проем.

Что касается минимального опирания перемычек, то оно составляет не менее 250 мм на стену из кирпича, а для обустройства на перегородках – не менее 200 мм.

Металл в качестве материала для укрепления верха оконного проема

На деле металлические уголки в качестве перемычки используются при облицовочной кладке или при кладке перегородок толщиной в полкирпича (120 мм). Исходя из этого применяют стальной уголок с шириной полки 120 мм.

Как рассчитывается размер проема?

Размер проема и опирание перемычек рассчитывается в индивидуальном порядке в зависимости от вида используемых для строительства здания материалов, которые могут выдержать лишь определенную нагрузку. Необходимо учитывать:

1. Вес деталей перемычки, а также собранной целиком конструкции в целом.
2. Вес будущей стены, возводимой над оконной выемкой.
3. Как именно будет распределяться вес стенной поверхности над проемом (в случае, если производится летняя кладка, то достаточно использовать в расчетах вес 1/3 верхней части стены; если же зимняя – то приходится учитывать нагрузку, оказываемую всей стеной).
4. Нагрузку, оказываемую плитами перекрытия, а также балками.

Также существуют следующие формулы для измерения основных параметров будущей перемычки:

• величина нагрузки = удельный вес используемого материала * значение ширины проема * значение толщины кладки в проеме * высоту стены над перемычкой;
• прочность = сопротивление основного материала * сопротивление отдельно взятой детали * коэффициент 1,12.

Желательно воспользоваться помощью профессионалов для определения правильного размера проемов, чтобы в процессе будущего строительства не случилось непредвиденных ситуаций вроде обрушения материалов.

Источник: https://www.bazaznaniyst.ru/pravila-ustanovki-peremychek-nad-oknami/

Разновидности перемычек для дома из газобетонных блоков

Главная » Бетон и кирпич »

Частное жилищное строительство домов из газобетонных блоков в последнее время становится все более популярным. Причины кроются в высоких эксплуатационных показателях материала.

Но технология устройства перемычек над проемами несколько отличается от принятой в массовом строительстве. Особенно с использованием тяжелых бетонов.

Было разработано несколько способов устройства перемычек для газобетонных блоков.

Готовая армированная перемычка из газобетона

Представляет собой обычные балки прямоугольного сечения из газобетона. Плотность изделия Д500, а его прочность В2,5. Арматура внутреннего каркаса покрыта антикоррозионной краской.

Это самый простой вариант, так как элемент устанавливается как обычный строительный блок. Для его установки не нужно устраивать разгрузочные подушки из раствора на опорных площадках. Величина опоры на кладку должна составлять с каждой стороны не менее 25 см.

Единственным недостатком является длина газобетонной перемычки. Элемент способен перекрыть проем шириной всего 174 см. При этом вес изделия может составлять от 90 до 220 кг. В последнем случае, такие конструкции создаются для использования в сейсмоактивных районах, и их монтаж производится исключительно с применением подъемного крана.

Опорная зона, на которую укладывается перемычка, так же дополнительно армируется, более чем двумя арматурными стержнями диаметром 6-8 мм на всю длину блока.

Устройство заливной перемычки

Наиболее распространенный способ, это устройство сборно-заливной перемычки в газобетонных стенах с несъемной опалубкой из U образных элементов.

Эта конструкция предназначена для устройства перекрытий шириной до 3 м. Использование легких элементов позволит обойтись без применения крана и другой спецтехники. Для армирования применяются гладкие или рифленые металлические пруты класса прочности А400 –А500 и диаметром 12-16 мм.

если ширина внутреннего лотка составляет менее 12 см, то допускается применение двухстержневого метода армирования. Если ширина внутреннего лотка более 15 мм, то необходимы 4 арматурных стержня, сваренных между собою кусками арматуры с шагом не менее 40 — 50 мм в пространственную решетку.

Опорные зоны крайних блоков должны быть не менее 25 см. Блоки склеиваются между собой с торцов при помощи обычного клея применяемого при монтаже стенных блоков.

Наглядно очередность всех этапов можно увидеть на видео:

Перемычки из обычных блоков

Если ширина проема не более 1,2 м а его высота составляет не более 2/3 ширины, то допускается устройство перемычки из газобетона с использованием обычных блоков без дополнительного укрепления нижнего слоя. Блоки укладываются на временную опалубку и скрепляются исключительно клеем для газобетона.

Крайние элементы должны заходить в стену на глубину не менее 11,5 см. Для дополнительного усиления проема армируется один два ряда расположенных над ним. Для этого используется арматура диаметра диаметром 6-8 мм. Ее концы заводятся за границы проема на 50 см в каждую сторону. Им придается Г образная форма, и концы забиваются (анкеруются) в газобетонный блок.

Устройство ненесущих перемычек

Если высота проема больше чем его ширина, то необходимо устройство дополнительных оконных перемычек для газобетона.

При ширине проема до 2 м устраивается рядовая армированная ненесущая перемычка толщиной до 5 см. Для ее возведения используются арматурные стержни диаметром 12-16 мм и цементно-песчаная смесь марки, не менее, М200. Блоки, на которые опирается перемычка, дополнительно армируются металлическими прутами с диаметром стержня 6-8 мм.

Совет

Если ширина проема не превышает 1,2 мм, допускается использование металлических уголков с шириной полки не менее 10 см. оба крепежа заглубляются в пазы, выбранные в газобетонных блоках, до полного совпадения с общей плоскостью стены.

Уголки свариваются между собой. Сварная перемычка находится на опорной зоне, которая составляет не менее 20 см. уголки подвергаются дополнительной обработке. Их красят снаружи и изнутри специальной антикоррозионной краской не менее трех раз и оборачивают в полимерную сетку для адгезии с штукатуркой.

Устройство несущих перемычек

Пролеты большой ширины, более 2 м, перекрываются монолитной несущей железобетонной перемычкой. Ее толщина должна составлять не менее 1/20 от ширины пролета. Армируется пространственной решеткой из металлических стержней диаметром не менее 12-16 мм скрепленных арматурой с шагом 50 см.

Количество продольной арматуры, в зависимости от толщины стены может составлять от 4 до 6 прутов в одном ряду. По вертикали количество рядов – 2-3. для заливки используют бетон марки М200 и выше. Зону опирания армируют на всю длину блока, не менее чем двумя прутами. Площадь опирания не менее 35 см.

ЖБ балку укладывают на стандартный клей для газобетона толщиной не менее 1,5 см.

Учитывая, что тяжелый железобетон является мостиком холода для стены из газобетона, ЖБ перемычка должна быть заглублена в стену на толщину слоя утеплителя, который компенсирует теплопотери материала.

Источник: http://stroitel5.ru/raznovidnosti-peremychek-dlya-doma-iz-gazobetonnykh-blokov. html

Перемычки из газобетона

Какой из вариантов перемычки является наиболее подходящим, определяет сам клиент или строители в зависимости от разных факторов. Допустим, нужно перекрыть 2-х метровый проем в стене из 40-го блока. Получается, вам нужна перемычка 2,5 м на 400 мм. Ее вес более 200 кг, значит, для ее монтажа необходимо использовать кран.

Если подъездные пути не позволяют крану подъехать к дому, то клиенту придется принять решение в пользу U-образных блоков.

Если проем метровый, то удобнее смонтировать перемычку 1,5 м на 400 мм. Ее вес около 120 кг, поэтому 4-6 рабочих смогут поднять эту перемычку и смонтировать ее вручную.

Получается, при тех же условиях, когда кран не может подъехать к дому, при небольшом проеме предпочтительнее выбрать готовую перемычку, так как ее монтаж значительно проще. Таким образом, для каждого отдельного проема в доме подбирается наиболее удобный для монтажа вариант перемычки.

Классификация перемычек

Перемычки классифицируются на несущие и самонесущие.

Несущие перемычки воспринимают нагрузку от собственного веса, перекрытий, а также временных и постоянных нагрузок всего здания. Так, к примеру, в 3-х этажном здании, нижняя перемычка воспринимает нагрузку кладки, перекрытия и кровли. Несущие перемычки воспринимают нагрузку порядка 3 тонн на 1 п.м. за счет армирования.

Самонесущие перемычки из газобетона несут только собственный вес и несколько рядов блоков в пределах этажа. Они воспринимают нагрузку приблизительно 200 кг на 1 м.п.

Несущие перемычки

Завод «Коттедж» производит несущие перемычки от 1,5 м до 2,5 м. Таким образом, мы можем перекрыть метровый проем, например окно или дверь, при применении 1,5 метровой перемычки, по 25 см оставляем на опирание.

Ширина перемычки соответствует ширине блока. Так, под 20-й блок изготавливается перемычка шириной 200 мм, а под 40-й блок продаются готовые перемычки шириной 400 мм.

По высоте перемычки соответствуют высоте блока – 250 мм.

Важно иметь паспорт качества на перемычку, в котором указаны ее несущие способности.

Несущие перемычки бывают U-образные, сделанные из U-образных блоков

U-образный блок представляет собой элемент в виде буквы П с пустотой внутри. Его размеры 500 мм на 400 мм под 40-й блок, высота — 250 мм. В настоящее время такие блоки выпускают ГК ГРАС и завод «ТЕПЛОН».

Для устройства такой перемычки в проеме устанавливаем временную деревянную опору. На нее выкладываем U-образные блоки как несъемную опалубку, вставляем в лоток пространственный каркас и заливаем бетоном.

В этом случае нагрузку несет бетонная перемычка, которую мы залили внутри. Снаружи остается цельный блок, по сути представляющий собой систему несъемной опалубки.

Для уменьшения теплопотерь с внешней стороны перемычка обкладывается утеплителем.

При устройстве перемычек в доме из газоблока применяют также комбинированный тип, то есть железобетонные с утеплением и, допустим, с облицовкой кирпичом. В этом случае устанавливают съемную опалубку, в которую укладывают пространственный каркас и заливают бетоном.

С внешней стороны для избежания теплопотерь перемычку необходимо утеплить, поэтому при ее устройстве лучше сразу оставлять место для утеплителя. Допустим, если блок 40-й, балку можно залить на 250 мм, а остальное пространство – 150 мм заполнить высокоэффективным утеплителем и облицевать газобетоном.

В итоге, газобетон должен выйти вровень с другими блоками, в результате чего вы получите однородную ровную конструкцию дома снаружи, которую будет легко обработать и отштукатурить.

В несущих перегородках есть узлы, где используются металлические перемычки. Необходимость их применения в каждом конкретном случае определяют строители.

Обратите внимание

Здесь важно правильно рассчитать сечение балки, так как она будет воспринимать нагрузку от вышестоящих этажей.

Металл хорошо проводит холод, поэтому необходимо эту балку эффективно утеплить, изолируя внешнее и внутреннее пространство, чтобы избежать промерзания по металлу. Это, как раз, и является самым сложным.

Самонесущие перемычки

В настоящее время самонесущие армированные перемычки выпускает ГК ГРАС.

Самонесущие перемычки из газобетона воспринимают нагрузку собственного веса и нескольких рядов до перекрытия.

Такие перемычки применяются в монолитном строительстве, например, в высотных домах, где газобетон не является несущим, либо во внутренних перегородках.

К примеру, если перегородка 100-150 мм, берем 3-4 прутка арматуры 20-й или 22-й, и закрепляем с заходом на стену по 15-20 мм. На нее укладываем перегородочный блок и склеиваем. Это необходимо для того, чтобы блоки над дверным проемом не упали под нагрузкой собственного веса.

Основное преимущество самонесущей перемычки – легкость монтажа. К тому же, в связи с тем, что такие перемычки можно возводить на клеевом растворе, решается проблема с появлением мостиков холода.

В качестве самонесущей перемычки можно использовать также деревянный брусок с сечением 100*100 мм или 150*150 мм с заходом на стену по 15-20 мм. Решение о применении такой перемычки можно принимать на основе расчетов нагрузки.

Узнайте больше о газобетоне и о строительстве из него в учебном центре «Газобетон63.ру»В этой статье я постарался раскрыть важные моменты, которые касаются перемычек из газобетона. Еще больше информации о работе с газобетоном вы сможете узнать на бесплатных теоретичских занятиях учебного центра «Газобетон63.ру». Приглашаю Вас!

Виталий МарковВедущий эксперт по газобетону в Самарской области.

Источник: http://gazobeton63.ru/peremychki_iz_gazobetona

Газобетон — армопояс, перемычки над проемами. — сообщество «строительство (и всё что с ним связано)» на drive2

Чистил комп от фотохлама и нашел позапрошлогодние фотки. Может кому пригодится.Собственно речь про перемычки над разными проемами — дверными да оконными, пролетами и армопояса. Вот фото моей пристройки к дому. Пристройка 5х6 и вся дырлявая — окошки проходики и другая непонятная хрень. Бесят меня перемычки из уголков и я предпочитаю делать бетонные, с большим заходом на стены.

Нет ничего проще, как взять доски и сделать короб, зацепившись нижними досками (опалубкой) за блоки и все заармировать и залить. Вот меня и бесит этот вариант. Бесит когда видны снаружи по фасаду перемычки и армопояс. Хотя один фиг все штукатурится или зашивается.

Нормальный человек (вникающий) никогда не оставит газобетон под атмосферными осадками незащищенным от оных. Но это пол проблемы. Другая проблема — это пресловутые мостики холода. Вот с этим мы и боримся. Я вот так. Помещаю тело бетона в газобетонную оболочку. В моем случае это 70 мм по фасаду.

Кажется фигня, но я хоть это оттопырил у дедушки мороза.

Армирование из U блоков

Оставались блоки и я сделал из них U блоки — тупо полосками выпиливая серединку. ЭТО КАТОРГА! Ну выпилил и выложил на стенку, оставив торцы не закупоренными, чтоб аквариум не создавать.
А тут после дождя, отсыревшие и с заглушками в улах пристройки.

мокрые и с заглушками по углам.

еще

и еще

Пилицца вот такой пилой по газобетону зубастой с наплавками на зубьях.

Пила (не, не пила)

Вот с таким лицом

Тяжко выходит граненый стакан

Ну и залива свежака с бетономешалки.

После заливы. Уже схватился.

Ну вот он бетон в опалубке.

Важно

Да, забыл сказать, что можно было тупо купить U блоки, но они продаются по нормальной цене только в новоебиново и тудыть надо было еще и авто гнать. Вот и парился. Но цельные U блоки я делал непосредственно для мест проемов (пустоты), а в местах где заползают на стены я делал L+I, т.е. вырезал боковушку, а потом за 2 пропила удалял середину. В итоге и получал 2 фрагмента L и I.

Когда дошло дело до армопояса межу первым этажом и чердаком то я покупал готовые блоки. Дорогие они сцуко.

Ну и второй этаж у меня не полноценный, а тупо стенки на 0.8м и дальше крыша. На стенах понятно идет мауэрлат. Для меня мауэрлат тупо на газобетон — ну не канат. Вот пилять, еще один армопояс надо. Тут я просто купил блоки 625х250х200 и стал их пилять на полоски (фоток нет). Полоски делал для стороны 200мм, т.е.

если мы пилим блок, то он лежит на столе на стенке где 250х625. Пилил из блока полоски 75мм и 45 мм. Выходит из блока 4 штуки (как два кирпича). Пилится легче, чем середину из блока выбирать.
Ну и дальше клеил эти полоски по фасаду 75мм, а по внутрянке 45мм. В итоге получается как на фотках сверху.

Только дном служат нижний ряд блоков. Экономия по деньгам примерно в 2 раза. Ну и тело бетона при толщине стен в 300 мм получается: 300-75-45=180 мм — шириной и 200 мм высотой.

Для мауэрлата, чтоб закрепить его на анкера впоследствии вполне достаточно, ну а кому маловато, то можно не использовать полоски газобетона (45 мм), а просто заменить на внешнюю опалубку, временную из досок.

Ну вот, родил.
Всем удачи в стройке и пряморуких специалистов с ближнего и не очень зарубежья.

Источник: https://www.drive2.ru/c/1660735/

Как сделать перемычку над окном из кирпича

Содержание

1. Рядовые и клинчатые перемычки
2. Арочные и клинчатые конструкции
3. Металлический уголок
4. Армирование оконного проема
5. Системные аксессуары для устройства кирпичных перемычек различными способами.

Перекрытия над окнами делаются с учетом проекта дома и материала, из которого построен объект.

Перекрытия над окнами можно купить уже готовые на заводе бетонных изделий, а можно и самому сделать.

В связи с этим строители используют следующие материалы: дерево, монолит, плиты и прочие.

Если стены дома возведены из кирпича, тогда проем над окном можно сделать из перемычек (рядовых, арочных, клинчатых, сводчатых, железокирпичных). Возможно также установить уже готовые железобетонные балки и плиты, включая стальные блоки и бревна.

Рядовые и клинчатые перемычки

Кладка рядовых перемычек: а – фасад; б – разрез; в – кладка по дощатой опалубке; г – кладка на инвентарных кружалах. 1 – арматурные стержни; 2 – доски; 3 – деревянные кружала; 4 – трубчатые кружала.

Сделать проем для окон можно с помощью рядовых и клинчатых перемычек. Для этого потребуется провести кладку данных конструкций с учетом максимального пролета 1,5 м по опалубке из 40-50 мм досок. Последний материал укладывается концами на кирпичи, которые выступают за пределы проема. Если ширина окна больше, тогда посередине потребуется установить стойку с целью избегания прогиба опалубки.

Для этого по ней расстилается слой раствора максимальной толщиной в 2 см. В него монтируется арматура в виде стальных стержней диаметром в 4-6 мм. При этом следует учесть, что один стержень идет на каждые 2 кирпича толщины стены. Что касается распалубки рядовых перемычек, то эту работу следует проводить после завершения кладки через 12 дней. Для этого применяется цемент марки 25. Если подобные работы проводятся через 15 дней по окончанию кладки, тогда используется раствор марки 10 и 15. Применять плоские и рядовые клинчатые перемычки можно при пролетах не больше 2,25 м.

Арочные и клинчатые конструкции

Кладка перемычек: а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич.

Для сооружения перекрытия над окном строители рекомендуют использовать клинчатые и арочные перемычки. Они монтируются по опалубке нужной формы и устанавливаются из поперечных рядов камней нечетного числа. Это объясняется тем, что средний ряд перемычек является замковым и должен располагаться ровно посередине оконного проема. Крайние ряды должны опираться на опорные пяты, которые выложены в кладке. Для проведения таких работ потребуется выложить обыкновенный кирпич по опалубке. Вместо тески кирпича можно использовать клинообразные швы из раствора. При этом толщина вверху не должна быть больше 25 мм, в внизу — более 5 мм. Что касается кладки самой арки, то она осуществляется на жестком растворе.

Если над окнами монтируются сборные железобетонные бруски либо плиты-перекрытия, тогда проем должен иметь 1-2,5 м. Данные изделия устанавливаются на раствор, а заделка концов в кладку — 12 либо 25 см.

Вне зависимости от выбранной конструкции, с помощью которой над окнами сооружается перекрытие, потребуется приобрести следующий инвентарь:

Металлический уголок

Кладка перемычек: в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник.

Для сооружения перекрытий над окнами строители рекомендуют также использовать металлические уголки. При этом толщина полки не должна превышать 8 мм. Что касается размера уголка, то этот показатель должен равняться 100 мм х 100 м. Однако перед использованием такой конструкции ее потребуется прогрунтовать.

Монтируется это изделие на кирпичную кладку так, чтобы оно не выходило за пределы четвертей внутрь стены. Вверху оконного проема потребуется также сделать четверть. В этих целях необходимо поднять бетонные перемычки на 4-5 см выше используемого уголка. При этом четверть обязана располагаться в одной вертикальной плоскости с иными аналогичными конструкциями. Но в такой ситуации кирпичи, используемые для лицевой кладки, перекроют оконный проем, выступая при этом из плоскости. Чтобы этого не произошло, лицевые кирпичи режутся при помощи алмазного круга. Таким образом они уменьшаются в ширине, что позволит выложить ровный ряд.

Для проведения подобных работ потребуются следующие инструменты:

Армирование оконного проема

Над окнами сделать перекрытие можно с помощью арматуры. Для этого к соответствующим прутьям, которые идут с двух сторон оконного проема, привариваются три арматуры толщиной 12 см. Таким образом, вокруг окон образовывается металлический каркас. Заливается бетоном только то пространство, которое находится над окнами. При необходимости можно на прутья прикрепить сварную сетку.

Далее потребуется соорудить опалубку. Для этого с двух сторон на стенку фиксируются доски либо фанера с помощью металлических стяжек. Дно данной конструкции можно сделать при помощи металлических уголков. Над окнами лучше использовать керамзит, гранулы которого имеют минимальный размер. В таком случае данный материал сможет легко проникнуть через установленную сварную сетку. Для того чтобы керамзитобетон не способствовал образованию пузырей, рекомендуется подпереть дно сделанного ящика при помощи двух упор регулируемого типа. Еще одним важным моментом в данном вопросе является то, что до отливки не следует их сильно напрягать. Достаточно только засыпать керамзит и дать время керамзитобетону уплотниться снизу. По истечении трех дней опалубка демонтируется и переставляется на следующее окно.

Для установки оконного перекрытия данным методом потребуются следующие инструменты:

• сварочный аппарат;
• болгарка;
• диск по металлу;
• ведра.

Необходимо отметить, что такой метод позволяет получить над окнами ровное и прочное перекрытие. Однако, вне зависимости от выбранной конструкции, подобные работы следует выполнять с учетом всех установленных норм и требований техники безопасности. Только в таком случае полученное оконное перекрытие прослужит долгое время.

Вертикальная кладка. Используем кирпичные перемычки:

Представляем Вашему вниманию хомуты BAUT и арматуру для устройства кирпичных перемычек в надоконных проемах при вертикальной кирпичной кладке.

Перемычка состоит минимум из трех рядов кирпичной облицовочной кладки на традиционном растворе первый из которых уложен вертикально, а два других – горизонтально. В каждый второй вертикальный шов первого ряда кладки заводят хомутики. В горизонтальные швы между первым и вторым, вторым и третьим рядами кладки по всей длине перемычки и за ее пределами в обе стороны располагается арматура Murfor RND/Z-50Хомуты и арматура BAUT позволяют монтировать перемычки при горизонтальной кладке длиной до 2 метров. При необходимости сооружения перемычек большей длины используются навесные консоли.

Хомуты для вертикальной кирпичной перемычки:

ПОРЯДОК МОНТАЖА ВЕРТИКАЛЬНОЙ КИРПИЧНОЙ ПЕРЕМЫЧКИ

1. Сооружение опалубки

Доведя облицовочную кладку до уровня перемычки, сооружается опалубка, на которую укладывается первый ряд кирпичей.

2. Монтаж первого ряда

Хомутики SK 50-170 располагаются в каждом втopoм вертикальном шве1го ряда кладки, т.е. на каждый втopoй кирпич по 1 хомутику.

3. Ввод арматуры Murfor

Арматура Murfor RND-50 заводится в соответствующие пазы на хомутиках. Арматура должна выходить за грани проема не менее 250 мм. в обе стороны.

4. Монтаж хомутов SU 50-45

Во втором ряду кладки, в каждом втором вертикальном шве, располагаются хомутики SU 50-45.

5. Арматура Murfor в следующих рядах

Арматура Murfor RNDZ-50 располагается и в втором ряду кладки. В обоих рядах арматура должна выходить за грани проема не менее 250 мм. в обе стороны. Далее каждые 300. 500 мм. по высоте кладки следует располагать арматуруMurfor RNDZ-50 для достижения равномерности нагрузки на перемычку.

6. Снятие опалубки

Опалубка демонтируется через 2 недели.

Таким образом монтируются оконные, дверные, каминные проемы до 2,00 м. При необходимости сооружения больших перемычек, например, витрин или гаражных проемов, а также “навесных” фасадов используются навесные консоли.

Работая в летнее время, при высоких температурах, для достижения номинальной прочности, рекомендуется увлажнять кладку до 2 недель. Это, в первую очередь, необходимо для кладки из силикатного кирпича.

Марка раствора должна быть не менее 100.

По истечении 2 недель опалубка разбирается и над проемом остается “висящий” кирпич.

Летом 2019 года
Успейте купить облицовочную плитку искусственный камень скалистой фактуры (искусственный камень скалы) по цене со скидкой! Отличный материал для отделки фасадов и цоколей – максимальная износостойкость, превосходный облик. Цена снижена на время проведения акции на 15%!

Приглашаем в наш шоу-рум, где собрана широка коллекция всех моделей и цветов искусственного камня White Hills.

Системные аксессуары для устройства кирпичных перемычек различными способами.

Облицовка фасада кирпичом требует определенных условий, навыков и понимания нагрузок конструкции и строительной физики. Грамотное исполнение работы приведет к длительной и беспроблемной эксплуатации и к качественной эстетике фасада. Ни для кого не секрет, что качественный облицовочный клинкерный кирпич стоит довольно дорого, и в связи с этим было бы обидно потерять этот шарм из-за неумелых рук и незнания технологий.

Одним из уязвимых мест кирпичной кладки является устройство кладки над оконными и дверными проемами , или, иными словами, над перемычками. Поскольку над проемом опоры нет , то кладка нуждается в дополнительном армировании или фиксации с целью предупреждения риска обрушения.

Существует несколько типов решения оформления кирпичных перемычек над проемами – горизонтальная кладка, вертикальная кладка, кладка на ребро, а также комбинированные способы . Для каждого типа имеется надежное конструктивное решение и все необходимые элементы для успешной реализации такого решения.

Стоит отметить, что устройство рядовых кирпичных перемычек подразумевает армирование примерно на 50 см длиннее самого проема. Тогда армирующие компоненты будут адекватно работать на сжатие и на изгиб, не деформируя фасадную стену.

При устройстве проемов также используется временная опалубка, которая демонтируется впоследствии.

При аккуратно исполненной работе, оконный или дверной проем из облицовочного клинкерного кирпича будет смотреться гармонично; но если же будет нарушена эстетика выполнения работ, можно прибегнуть к применению клинкерной плитки для исправления недостатков.

расчёт, изготовление своими руками. Изготовление перемычек своими руками

Выполнение расчета нагрузки перемычки для оконных и дверных проёмов

В строительстве под перемычкой понимается обычная бетонная балка, которая укладывается на стены и является основанием для кладки следующего ряда кирпича или шлакоблока. Конструкция проема должна отвечать определенным требованиям:

• Опорные участки стены должны нормально воспринимать нагрузку опорной балки.
• Прогиб балки (ее остаточная деформация) должна соответствовать допустимым значениям для окон или дверей, которые будут установлены в проеме.
• Если стена, выполненная из кирпичной кладки, сохраняется целиком, перемычка носит временный характер. После высыхания раствора кладка способна поддерживать сама себя, формирую нормальный проем, поэтому перемычка уже никакой функции не выполняет.

В других ситуациях параметры балки рассчитываются по приложенной нагрузке. Этот параметр должен включать в себя:

• Вес самой перемычки. Особенно это касается тяжелых изделий из железобетона.
• Вес стены над проемом. При этом необходимо учитывать и самонесущую способность кладки.
• Распределение веса стены.
• Нагрузка, которую несет стена от опирания балок перемычки и плит перекрытия.

Ширина линейной перемычки должна быть равна толщине стены, а высота определяется в зависимости от несущей способности перемычки. Длина балки, которая используется в перекрытии оконного проема, зависит от материала, из которого изготовлена кладка. Для кирпича глубина залегания перемычки внутри стены должна составлять не менее 100 мм, для шлакоблока и блоков из других пористых материалов – не менее 300 мм. Умножив эту цифру на 2 и добавив ширину дверного проема, можно высчитать длину перемычки.

Стоит отметить, что в качестве балки оконного или дверного проемов не всегда используется готовое железобетонное изделие. Довольно часто встречается применение деревянных брусьев, или сварных металлических конструкций. Иногда отливают перемычку железобетонную своими руками «по месту». Над проемом устанавливается опалубка и армирующая конструкция из стали. Затем в опалубку заливают бетон. Такой метод примечателен тем, что можно сделать перемычку нужных размеров, даже на нестандартные размеры проема.

Типы

Балки перекрытия, изготовленные из железобетона представлены в четырех видах:

• • ПБ. Ширина не более 25 см;
• • ПП. Изделия, имеющие ширину более 25 см, предназначенные для опирания на них плит;
• • ПГ. Балочные конструкции, изготовленные в виде буквы «Г». Имеют выступ, на который опираются панели перекрытия;
• • ПФ. Фасадные перемычки, предназначенные для оборудования проемов, выходящих на лицевую часть здания. Могут выпирать за границу стены и закрывать собой тип ПГ.

Монтаж перемычки своими руками в кирпичном и блоковом зданиях

Самым простым решением вопроса возведения перемычек оконных и дверных проемов, могло бы стать выведение их габаритов непосредственно под плиту перекрытия. Однако, такой вариант просто невозможен. Дело в том, что между проемной перемычкой и началом армирующего пояса должно быть, как минимум, 7-8 рядов кирпича или 2-3 ряда блоков.

Наиболее простой задачей в монтаже верхней части оконного или дверного проема является работа со стенами, которые не являются опорными для перекрытия. Если кирпичная кладка не отвечает требованиям поддержки, то ряды кирпича усиливаются армированием. Между каждым кирпичом, который накрывает оконный или дверной проем, укладываются специальные скрепки. Их изготавливают из проволоки диаметром не менее 4 мм. Под них заводится арматура, которая укладывается вдоль кладки. Этот прием позволит кирпичам лучше держаться вместе.

Если здание возводится из пеноблоков, установка перемычки над окнами своими руками проводится еще проще. Она возводится из блоков на специальной опоре. В качестве опоры используются доски толщиной не менее 40 мм, под которые установлены опоры. После того, как раствор схватится, в блоках, которые образовывают перемычку, сверху проделывается паз. Его толщина должна составлять не менее 300 мм, а глубина – не менее 200 мм. В паз закладывается армирующая конструкция из арматуры диаметром 10-12 мм. Затем заливается раствор. В последнее время производители строительных материалов предлагают готовые U-блоки, которые имеют форму швеллера. Работать с такими блоками намного проще, чем с обычными. После того, как бетон застынет, блоки будут служить как монолитная конструкция.

Еще одним способом установки перемычки на оконный или дверной проем является отливка бетонной перемычки своими руками. В отличие от монтажа желоба из блоков, опалубка устанавливается съемная. Упирается она на стены проема. Монтаж опалубки проводится из досок или кусков ДСП. Когда конструкция установлена, в нее закладывается рамка из арматуры и заливается бетон. Опалубка снимается только после полного высыхания бетона. Хоть это и самый трудоемкий способ установки перемычки под проем окна или двери, он является экономически более выгодным. При этом процессе исключается привлечение специальной техники для подъема тяжелых железобетонных конструкций.

Схема армирования газобетона

Толщина перемычки должна соответствовать толщине стены. Перемычки делаются как для несущих толстых стен, так и для тонких внутренних перегородок. Учитывая это, нужно определить способ возведения перемычек.

Если проем во внешней несущей очень длинный, и требуется максимальна прочность перемычки, то лучше сделать перемычку по съемной деревянной опалубке с утеплением пенополистиролом.

Утеплитель должен находится со стороны улицы, а его толщина должна быть минимум 50 мм, чтобы избежать мостиков холода.

Сама опалубка должна быть очень жесткой и прочной, чтобы не провисала под тяжестью бетона, и чтобы ее не разорвало под распирающей нагрузкой жидкого бетона.

Нижняя часть перемычки работает на растяжение, то есть, основная работа арматуры приходится на нижние прутки арматуры. Из этого следует, что нижнее армирование перемычки должно быть более мощное, что обеспечивается использование арматуры большего диаметра, а также большим количеством прутков.

Так как газобетон является хрупким материалом, перемычка должна создавать высокую жесткость, с минимальным прогибом, во избежание трещин в кладке.

Армирование ответственной (длинной) перемычки нужно делать строго по расчетам! Но мы напишем вам некоторые рекомендации.

Для проемов длиной более 1500 мм нужно использовать качественную ребристую арматуру 10-14мм диаметра, количество нижних прутков должно составлять от 3 до 6, количество верхних прутков – 2-4. Чем меньше диаметр арматуры, тем больше прутков нужно применять.

Арматурный каркас обычно вяжется проволокой. Не вся арматура предназначена для сварки.

Для рамки (поперечная арматура) подойдут прутки 6 диаметра. Задача рамки – это удерживание рабочей арматуры в правильном положении. Расстояние между рамками должно составлять от 150 до 400 мм.

Сама перемычка должна опираться на стену минимум на 250 мм, а если перемычка длинная, то опирание должно быть еще больше.

Для заливки перемычек нужно использовать густой бетон марки М300-М350, с последующим уплотнением.

Изготовление перемычек для оконных и дверных проёмов своими руками в каркасных домах

Конструкции каркасных домов обладают меньшей прочностью, чем кирпичные или блочные, поэтому правильный расчет параметров перемычки для них является обязательным. Конфигурация оконного проема и установка его конструкционных элементов зависит от отношения ширины проема к шагу, с которым установлены стойки стеновых панелей.

В идеале ширина проема должна соответствовать шагу установки стоек, но часто это просто невозможно. При использовании в качестве стоек по каким-либо причинам бруса меньшего сечения шаг установки конструкционных опор может быть меньше стандартного размера окна, поэтому для строительства перемычек таких проемов необходимо сооружения дополнительных поддерживающих элементов.

Если ширина оконного проема больше ширины шага установки стоек, но не превышает двукратного значения, монтаж перемычек проема выполняется следующим образом. Между двумя крайними стойками по высоте проема устанавливаются две горизонтальные перекладины. В месте, где должна была быть стойка, между перекладинами и верхней и нижней балками устанавливаются вертикальные распорки. Если полученный проем все равно слишком широкий для установки окна, то в него на одинаковом расстоянии от краев добавляются еще две вертикальные распорки, формируя необходимую ширину.

Если ширина оконного проема более трех пролетов, то его монтируют таким же образом. Однако для поддержки коротких вертикальных распорок устанавливают раскосы. Их располагают симметрично от центра к краям. Таким образом, один раскос должен соединить одну короткую распорку в середине и две полноценных стойки.

В случае пятикратного превышения ширины оконного проема над шириной шага установки стоек каркаса, операция выполняется следующим образом. Крайние стойки каркаса должны быть двойными. Внешние имеют обычную высоту, а внутренние — должны быть высотой от пола до верхней перекладины проема. Нижняя и верхняя перекладины укрепляются диагональной сеткой, по типу ферм перекрытия.

Параметры

Все железобетонные балки, предназначенные для перекрытия, имеют свои размеры, подобранные согласно ГОСТ 948-2016 исходя из предварительно рассчитанной массы, которая в будущем будит давить на перемычку.

Рекомендуемые размеры находятся в диапазоне:

• • длина от 103 до 337 см;
• • ширина от 14 до 29 см;
• • толщина от 12 до 25см.

С более полным перечнем размеров можно ознакомится, открыв ГОСТ. При изготовлении данной продукции возможны отступления от стандартных размеров:

• • для изделий, имеющих длину до 250 см ±6 мм; до 400 см ±8 мм и более 400 ±10мм;
• • ширина и высота ±5 мм.

В перемычках не должны присутствовать трещины (кроме усадочных) шириной более 0,1 мм. Для удобства транспортировки и монтажа балки оборудуются специальными петлями, которые устанавливаются в тело изделия во время изготовления.

Укрепление проема в несущих стенах

Часто при перепланировке квартиры или дома возникает необходимость проделывания дверного проема в несущей стене. Особенно это касается блочных домов, в которых все стены по умолчанию являются несущими. Работы с такими конструкционными элементами необходимо вести очень аккуратно, так как рассчитанные нагрузки на них не учитывали наличия проемов. Если в частном домовладении хозяин может делать перепланировку на свой страх и риск, то в многоквартирных домах такие работы должны быть согласованы с надзорными органами.

Процесс демонтажа проема в несущей стене начинается с укрепления его свода. Для этого необходимо на стену нанести разметку самого проема. Затем по линии свода делаются пропилы глубиной не менее 100 мм. Если стена кирпичная, то пропил лучше делать в месте соединения рядов кирпича. Во-первых, это намного проще сделать, а во-вторых, лучше оставлять полный кирпич. Пропил можно сделать при помощи болгарки. Его длина должна быть на 100 мм больше с каждой стороны, чем ширина проема. В пропилы вставляются стальные уголки размером 100Х100 мм с толщиной полки 8 мм.

После того как уголки вставлены, в каждом из них сверлятся отверстия диаметром 8-10 мм через каждые 250 мм. Отверстия с каждой из сторон должны совпадать. Сквозь них вставляется арматурные прутья соответствующего диаметра. На выходе с каждого отверстия пруты подвариваются и обрезаются заподлицо. Теперь можно аккуратно начинать демонтаж стены. После того как будут убраны 2-3 ряда кирпича, два уголка в торце свариваются между собой при помощи стальных полос. Их приваривают каждые 200 мм. После этого можно смело выбивать весь проем. Чтобы боковые его торцы не начали обваливаться, их укрепляют при помощи уголков. Для этого можно использовать уголки 50Х50 мм с толщиной полки до 5 мм. Они также соединяются стальными полосами. С боковых частей к уголкам привариваются стальные закладные, которые крепятся к стене анкерными болтами. Порог нового проема усиливается арматурой и заливается бетоном. Теперь проем будет достаточно крепким, чтобы выдержать любую нагрузку, которую оказывает на него перекрытие.

Через сколько дней можно нагружать перемычку

Начнем с того, что когда вы залили бетон в опалубку, его нужно накрыть пленкой, чтоб влага из бетона не выходила, и бетон смог набрать требуемую прочность. Также саму перемычку нужно иногда проливать водой.

В таком состоянии перемычка должна простоять минимум 5-7 дней. Отметим, что чем выше температура, тем быстрее бетон набирает прочность. В холодную пору опалубку лучше оставить на две недели.

Если погода теплая, опалубку можно снимать и проводить последующую кладку газобетона можно продолжать уже через неделю после заливки. Если опалубка не мешает кладке, то ее лучше оставить на 28 суток.

Как залить перемычки над окнами своими руками: фото

Основные виды

Предлагается несколько видов перемычек из железобетона:

• оконные изделия предназначены для обустройства проемов над окнами. Наиболее часто используются при возведении кирпичных зданий и строений из природного и искусственного камня;
• сборные или ПР перемычки делают из плит и классического брускового железобетона. Преимущество сборной конструкции — не требуется выравнивание и подгонка кирпича при кладке рядов, так как каждый элемент изготавливается требуемого размера;
• брусковые или «карандаш» применяются при обустройстве дверных и межкомнатных проемов. Ширина таких перегородок, как правило, составляет 1,2 дм;
• несущие необходимы для снятия нагрузки со стеновых плит. Такими перемычками закрывают проемы несущих стен.

Выполнить их можно самостоятельно или же приобрести уже готовые продукты. Технология обустройства опор представлена ниже.

Вернуться к оглавлению

Советы при работе

При обустройстве ЖБИ следует четко соблюдать технологию и следовать некоторым советам:

1. Высота перемычки из железобетона должна составлять 1/20 величины самого проема, а ширина должна равняться ширине стены.
2. Диаметр сетки из арматуры следует выдерживать в 14 мм. Этого достаточно для обеспечения необходимой прочности железобетонного пояса.
3. Следует дождаться полного укрепления бетона. Не следует снимать низ опалубки и распорки ранее 25 дней.
4. Перемычки должны быть надежными и выполнены качественно.
5. Заливку нужно осуществлять, только когда верх пояса идет вровень с кладкой. Это позволит избежать ненужных перепадов.
6. Заливочный раствор следует тщательно утрамбовать, чтобы не образовалось пустот.
7. Тип перемычки определяет вес общей конструкции.
8. Для окон и дверей подойдут не несущие перекрытия с армированным поясом небольшой массы.

Вернуться к оглавлению

в стене над окнами и дверью, какое должно быть опирание, требования по ГОСТу к параметрам и устройству, цена работ по РФ

Перемычка, устанавливаемая на технологических проемах стен из газобетона способствует равномерному распределению напряжения и в ходе строительства, и в процессе обслуживания дома.

Правильный выбор такой конструкции происходит на стадии проектирования, при этом учитывается толщина стен, габариты проема и исходный материал для усиления балки.

Содержание

• 1 Что это такое?
• 2 Требования ГОСТ и СНиП
  • 2.1 Опирание на конструкции из газобетона
• 3 Какие существуют разновидности?
• 4 Как рассчитать?
  • 4.1 Над окнами
  • 4.2 Над дверью
• 5 Что потребуется для установки?
• 6 Описание процесса монтажа своими руками
• 7 Возможные сложности
• 8 Последствия ошибок возведения и неправильного подбора
• 9 Цены на работы по РФ
• 10 Заключение

Что это такое?

Это строительные балки прямоугольного сечения с расположенной стальной арматурной конструкцией внутри, предварительно обработанной антикоррозийным раствором. Пространство между арматурным скелетом заполняется различными наполнителями.

Требования к газоблочным перемычкам:

1. cрок эксплуатации должен быть не меньше чем у стенового камня;
2. армирование должно обеспечить надежную эксплуатацию и не разрушатся в течение всего срока жизнеспособности дома;
3. иметь высокие прочностные характеристики, но при этом не оказывать дополнительной нагрузки на созданные стеновые конструкции и фундамент;
4. ячеистая структура газоблочной балки обязана быть идентичной структуре основных блоков, чтобы не создавать мостики холода, в результате чего потребуется дополнительно утеплять конструкцию.

Требования ГОСТ и СНиП

Поскольку балки на проемы в газобетонных стенах устанавливаются из разных материалов, имеется несколько нормативных документов, которые регламентируют их производственное качество и технологию монтажа.

Основные выпуски ГОСТ и СНиП для создания перемычек в стенах из газоблоков:

• СНиП II-22-81, изданный в 1981 году для каменных и армокаменных конструкциях и перемычек над стеновыми проемами. Более современные требования были изданы в 2012 году под No СП 15.13330.
• СНиП 52-01 и ГОСТ 948, соответственно 2003 и 1984 годов издания, применяются для железобетонных балок, более новые нормы СП 63.13330, изданные в 2010 году.
• СТО 501-52, выпуска 2007 года, нормирует выпуск газобетонных перемычек.
• СП 64.13330, выпуск 2011 года, устанавливает требования к деревянным балкам.

Требованиями нормативной документации устанавливаются вид конструкции, размеры и маркировку балок, а также технологию производства и монтажа.

Так железобетонные конструкции подразделяются на несколько базовых типов ПП/ПБ/ПГ/ПФ, где первая «П» обозначает тип изделия — перемычку:

1. П — плитные с шириной свыше 250 мм.
2. Б — брусковые с шириной менее 250 мм.
3. Г — Г-образные балочного типа, специальный выступ для укладки плит перекрытия.
4. Ф — фасадные, устанавливаются в проемы с выступающей кладкой свыше 250 мм от общей линии стены.

Опирание на конструкции из газобетона

Это нормативное требование обеспечивает надежность стеновой конструкции и зависит от типа перемычки:

• Армированный газобетон для несущей стены с наибольшим проемом 1, 75 м и шириной балки 250 мм — глубина опирания 250мм.
• Железобетонные конструкции с опалубкой неразборного типа из U-блоков с максимальным объемом 300 см, глубина опирания — 250 мм.
• Монолитные конструкции на несущих стенах, глубина опирания — 350 мм.

Какие существуют разновидности?

Как правило, застройщик приобретает готовые перемычки для стен, но можно их выполнять самостоятельно монолитными с применением арматурного каркаса. Наиболее часто в качестве готовых перемычек проемов в стенах из газоблоков применяются:

• U-образные варианты;
• балки прямоугольного сечения;
• деревянные балки;
• металлические прокатные профили (уголки).

U-образные балки дают возможность рассредоточить нагрузку от плит перекрытия. Это современные виды блоков, выпускаемых на специализированном оборудовании.

Преимущества:

1. Сокращают сроки строительства стен.
2. Обеспечивают проектную прочность стеновых конструкций благодаря применению усиленного арматурного каркаса.
3. Способны сохранять тепловую энергию внутри дома.
4. Отсутствие трещин в процессе эксплуатации.
5. Облегченный вес перемычки, в связи с чем снижается нагрузка на стены и фундамент дома.

Газобетонные перемычки с прямоугольным сечением применяют в домах не выше 2-х этажей, они также выпускаются по расчетным типоразмерам окон и дверей и необходимой прочностью, в зависимости от габаритов стен.

Преимущества:

1. Соответствие структуры балки показателям применяемых стеновых блоков.
2. Не требуется дополнительная теплозащита конструкции.
3. Незначительный вес и точность размеров.
4. Простота механической обработки.
5. Экологическая чистота.
6. Несложности установки.

Деревянные балки в газобетонных стеновых проемах применяются намного реже, при этом обязательным условием должно быть деревянное перекрытие и предварительная тщательная обработка древесины: высушенная и пропитанная антисептиком.

Преимущества:

1. Малый вес.
2. Бюджетная цена.
3. Низкий коэффициент теплопередачи.
4. Простой монтаж.

У такой балки существуют и серьезные недостатки: склонность к гниению и повышенная деформация размеров, под воздействием природных факторов.

Металлические профили (уголки) обладают самыми высокими несущими характеристиками и ускоренным монтажом. Сечение металлопрофиля может быть различным. Большой пролет перекрывается двутавром с опиранием не менее 250 мм.

Преимущества:

1. Невысокая цена.
2. Высокие прочностные характеристики.
3. Доступность в торговой сети.
4. Легкость монтирования.

Дополнительно. К недостаткам металлопрофиля можно отнести их повышенную коррозионную активность, необходимость выполнения монтажных пазов и дополнительное утепление конструкции.

Можно сделать вывод, что лучше всего подойдет металлический уголок (профиль) для создания перемычек в стенах из газобетонных блоков, но какие именно варианты выбирать — решать каждому застройщику придется самостоятельно на основании анализа преимуществ и недостатков, учета особенностей проекта здания.

Как рассчитать?

Расчет перемычек подразумевает определение их размеров, площади опирания, вида конструкционного материала и технологии установки.

Все эти данные получают в процессе выполнения проекта строительство дома при расчете стен и технологических проемов для окон и дверей.

При этом должна учитываться нагрузка от всех несущий конструкций, согласно требованиям СНиП. В процессе расчетов определяют высоту кладки, веса перекрытия и временные нагрузки на перекрытие над перемычкой и сравнивают ее с расчетными характеристиками.

Над окнами

Например, выбирая перемычку для оконного проема шириной 1,0 м в несущей газобетонной стене 380 мм выбирают конструкцию 800 кг/м.

Исходные данные:

• ширина окна, 100 см;
• толщина стенки, 380 мм;
• Н дома,3.2 м;
• Н техпроема, 2.0 м;
• Н балки, 0.25 м;

Расчет:

1. Высота газоблоков над балкой: 3.2-2.0-0.25=0.95 м.
2. Глубина опирания, принимается предварительно, 0,25 м.
3. Выбирают несущую балку по следующим заводским типоразмерам, например, из альбома No 1.038.1-1/вып. 1.
4. Наименьшая длина балки: 1.0+2*0.25=1.50 м.
5. Выбирают тип 3ПБ18-8 0,12×0,22 м, глубиной опирания 0.25 м и длиной 1.81 м, с нагрузкой 800 кг/м.
6. Далее выбирают пролет балки с высотой кладки 1.81 -2*0.25= 1,31 м > 0,95 м, потребуется несущая перемычка.
7. Рассчитывают постоянную нагрузку на 1 м.п несущей с коэффициентом запаса 1. 1 и объемным весом кладки 1800 кг/м3: 1.1*0.12*0.95*1800 + 1.1*119:1.81 = 297 кг/м
8. Нагрузка на балку перекрытия: 6.0:2=3.0 м
9. Постоянная нагрузка на 1м.п. балки от своего веса — 300.0 кг/м², от перекрытий 150.0 кг/м², с коэффициентами запаса по 1.1 и 1.3: 1.1x3x300+1.3x3x150=1575.0 кг/м²
10. Временная нагрузка принимается по нормативам 150.0 кг/м² с коэффициентом запаса 1.3: 1.3x3x150=585 кг/м². Полная нагрузка на балку: 297+1575+585=2457 кг/м> 800 кг/м², что больше чем обладает модель 3ПБ18-8, поэтому принимается следующий типоразмер 3ПБ16-37, 0.12×0.22 м, весом 102 кг, с наименьшей глубиной опирания 0.25 м и 1.55 м, с допустимой нагрузкой 3800 кг/м².

Над дверью

Для дверного проема параметры перемычки рассчитывают по приложенной нагрузке, что объединяет в себя:

• Вес балки, особенно для железобетона.
• Вес стенки над проемом.
• Нагрузка, от несущей стены, в результате отпирания балок перемычек и плит перекрытия.

При выборе типоразмера учитывают ширину балки, которая должна быть равной толщине перегородки, а высоту определяют по ее несущей способности. Для газоблоков линия залегания балки должна быть не ниже 250 мм.

Необходимая длина перемычки над проемом двери в 1 м, будет равна: 1+2×0,25=1.5, по альбомам готовых решений перемычек выбирают ближайший типоразмер изделия.

Что потребуется для установки?

Для установки перемычки над технологическими проемами в газобетонных стенах потребуется инструмент, который используется для кладки или демонтажа газобетонных конструкций:

1. ножовка специальная по газобетону;
2. измерительный инструмент;
3. борозда и каретка;
4. кельма и шпатель;
5. емкости для приготовления и переноски раствора и совка;
6. бетономешалка;
7. защитная одежда, перчатки, шлем и очки.

Для установки перемычки над проемом в стене из газобетонных блоков используют такие стройматериалы: монтажная пена, штукатурная смесь, арматура и арматурная конструкция, если балка готовится на месте монолитной, цемент и песок и клей для создания тонких швов.

Описание процесса монтажа своими руками

На практике установка стандартных перемычек для газобетонных стен не отличается между собой, если размеры их выбраны правильно с учетом габаритов стен и технологического проема.

Наиболее популярными у застройщиков в настоящее время являются образные армированные балки. Технология установки U-образных блоков над оконным или дверным проемом:

1. Устанавливают временные мощные подпорки во избежание прогибания U-изделия.
2. На подготовленный проем устанавливаться U-образная балка большей частью к внешней плоскости построенной коробки.
3. Швы в проемах в обязательном порядке проклеивают клеящим раствором.
4. Периодически контролируют горизонтальность укладки перемычек.
5. Углубление U-балки заполняют специально предназначенным бетонным раствором.
6. Бетонную поверхность выравнивают.
7. После того как бетон окончательно застынет, удаляют усиливающие подпорки.

Возможные сложности

Самые большие сложности у застройщика возникают, когда он принимает решение о самостоятельном изготовлении монолитных балок над длинными до 174 см технологическими проемами в газобетонных стенах. Например, армирующей конструкции потребует дополнительного утепление, а линия упора в ним должна быть не менее 250 см.

U-образные перемычки в несъемной опалубке допускается устанавливать при длине проема до 300 см и линией упора не менее 250 см, которые не нуждаются в утеплении, но имеют высокую цену и их сложно найти в торговой сети.

Важно! Стальная перемычка из металлопрофиля может быть предусмотрена для небольших технологических проемов, когда подобное допускается проектом. Учитывая высокую коррозионную активность металла, перед установкой, поверхность балки должна быть тщательно обработана антикоррозионной краской.

Последствия ошибок возведения и неправильного подбора

При том, что процесс установки перемычек над проемами в газобетонных стенах не является сложным, на практике довольно часто застройщики совершают ошибки:

• при расчете балки не учтена площадь и высота дома;
• не учтен вес межэтажного и мансардного этажа;
• выбрана балка, типоразмер которой по нагрузке не отвечает общей нагрузке на нее;
• при выполнении армирования своими руками, использованы стержни малого сечения или слабый раствор;
• линия упора на практике оказывается ниже 250 см.

Неверно установленные и ослабленные перемычки, могут разрушиться под воздействием верхних рядов кладки и раздавить оконный пакет либо дверной блок. Этот процесс может произойти сразу, а может идти медленно, приводя к растрескиванию и постепенному разрушению конструкций дома.

Цены на работы по РФ

№	Виды работ	Размерность	Средняя стоимость, руб.
1	Монолитные работы	1 м3	6000
2	Монтаж готовых перемычек технологических проемов	м.п.	400
3	Производство перемычек из металла и установка по месту	м.п.	1000
4	Производство газобетонных перемычек по месту	м.п.	1200

Заключение

Перемычка, устанавливаемая над технологическим проемом в газобетонной стене, используется для усиления перекрытий коробки. Используют их в стенах до 4-х этажей и не выше 17 м для несущих стен. Такие конструкции не ограничивается по высоте для любых ненесущих стен. Выбор модели перемычек выполняется в процессе разработки проекта домостроения.

Застройщик должен не только установить проектную модель балки перекрытия, но и выдержать технологию монтажа. В таком случае стены будут способны вынести все несущие нагрузки, а дом прослужит его хозяину много десятков лет.

Перемычка над оконными и дверными проемами своими руками

Здравствуйте. Этим летом я начал строить. Решил сделать небольшую пристройку к дому. Естественно, сделать это самостоятельно. После окончания строительства опишу весь процесс, а пока хочу рассказать, как я придумал инструменты для возведения надежных и незамерзающих перемычек над оконными и дверными проемами.

Технологий построения перемычек очень много. Продаются готовые железобетонные перемычки, можно поставить металлические уголки, можно соорудить опалубку и самому залить из бетона и т. д.

Но готовые прыгуны довольно дорогие, а за доставку и разгрузку нужно платить – на легковой машине не привезешь)))). А то наверх не закинешь…

Металлические уголки тоже недешевы (потому что нужны достаточно мощные). Кроме того, я столкнулся и с таким их недостатком – со временем ржавчина проходила сквозь шпаклевку и обои…. Ведь слой шпаклевки над ними очень тонкий – штукатурка скрывает их толщину, а над ними только шпаклевка.
Все делаю сам, люблю работать один, поэтому решил залить место бетоном.

Здесь есть «моменты»: бетонная перемычка не должна промерзать, иначе оконные проемы будут «плакать» зимой. Решают эту проблему, как правило, укладывая снаружи 5 см экструдированного пенополистирола. Он тоже не дешевый.

Строю из газосиликатных блоков. У производителя есть П-образные блоки, которые можно выложить на опору, а затем в образовавшийся желоб залить бетоном. Вроде бы и нормально, но… такие блоки совсем “не гуманны”!!! (Ровно в четыре раза дороже обычных), и снова за ними приходится ехать с прицепом. .

Поэтому я поступил проще….

Итак нам понадобится:
1. Доски для опалубки. (Любой, кто не жадничает)
2. Блоки газосиликатные.
3. Цемент.
4. Песок или ПГС
5. Арматура.

В первую очередь сооружаем опалубку:

Я для нее использовал доски из которых раньше делал опалубку для фундамента… А до этого они служили еще где то.)))) …. я не не люблю покупать новые и выбрасывать после одного использования.))).

Закрепляем с каждой стороны двумя вертикальными досками. Я просто прибил их большими гвоздями.

С оконным проемом чуть сложнее. Он значительно шире, поэтому я усилил опалубку тремя досками, поставленными «на ребро»:

В качестве боковых щитов также использовал старую цокольную опалубку. Я просто закрепил их длинными шурупами – они вообще не держат гвозди в газоселикате “на отрыве”.

Внутри проложил полиэтиленовую пленку, чтобы бетон не прилипал к дереву:

Как я уже говорил, строю из газосиликатных блоков.

Их размеры 625 на 300 на 250 мм. То есть у меня толщина стены 300 мм. Высота одного ряда 250 мм. Мне не нужен джемпер такого огромного размера. А если делать тоньше, то придется морочиться с вырезанием “дополнительных” блоков… Поэтому я поступил проще. У меня были перегородки того же производителя. Они имеют одинаковую высоту и длину, но ширина всего 100 мм.

Этими блоками выложил по два ряда в каждую опалубку. Там, где блоки полностью лежали на дереве, клей наносился только на торцы:

Итак, у меня получилась «несъемная опалубка» из пористого незамерзающего материала. Оставшегося посередине пространства размером 100 на 250 мм более чем достаточно для изготовления мощной железобетонной перемычки. (Тем более что 250 это высота.)

Осталось только сделать бетон. Сделал из цемента М500Д20 и песка и щебня. Можно из песка, но у меня была ПГС.))))). Кстати, при изготовлении песка следует соблюдать объемные пропорции цемент/песок 1/3. А при использовании ПГС пропорцию можно увеличить до 1/5 без потери марки бетона. (Если в ПГС не поступает глина).

Открыв сарай, я с грустью понял, что достать бетономешалку не так просто. С осени не попал…

Поэтому, учитывая, что бетона мне много не надо, решил сделать по старинке – “на горку”.
Насыпается тонкий слой песка:

Затем, соблюдая пропорции, насыпается слой цемента:

Затем снова песок и снова цемент. Лучше это делать на стальном листе или бетонной площадке, но у меня под рукой была только ненужная старая пленка.

Получившийся «бутерброд» перекидываем лопатой на край нашего участка, заливая строго в одну точку. Суть в том, что при этом образуется горка и песчинки, скатываясь вниз, полностью проваливаются в цемент.

Полученный слайд снова таким же образом перебрасывается на другой край площадки.

Если песок очень сухой – этого достаточно. Вся наша смесь приобрела равномерный цвет, значит, все песчинки попали в цемент.
Делаем “кратер”:

Налей туда воды.

Курим 15-20 минут. За это время вода насытит нашу смесь. Добавьте воду и аккуратно всыпьте сухой остаток.

Все – бетон готов. Бросаем его внутрь нашей несъемной опалубки.

Да совсем забыл. Перемычка должна быть усилена. У меня с прошлой стройки осталось с остатками кладочной сетки:

Так как сейчас блоки ставятся на клей, то они не нужны. Поэтому я соединил их между собой и разместил как перемычки в перемычках.

Если у вас арматура маленькая и не хватает на несколько слоев, то не забывайте, что бетон очень хорошо работает на сжатие и очень плохо на растяжение. Поэтому необходимо расположить армирующий пояс как можно ниже. Сверху он вообще ничего не даст.

Вот и все! Перемычки готовы… Может кому пригодится…

Кстати, если бы у меня не было блоков перегородок, я бы просто увидел большой. Дешевле получится – перегородки дороже обычных, если считать в кубометрах. Это очень легко сделать, например, с помощью моей самодельной пилы:

5 распространенных причин, почему окно вашего автомобиля не поднимается и как это исправить

Проблемы с автомобилем никогда не случаются в удобное время. Это особенно актуально, если у вас есть окно в машине, которое не поднимается. Подумайте об этом на мгновение. Транспортное средство не будет защищено, и, что еще хуже, салон вашего автомобиля будет подвергаться воздействию элементов. Влага внутри автомобиля может привести к множеству головных болей. Давайте рассмотрим способы, как починить стекло автомобиля, которое не поднимается. Мы также включим быстрое исправление того, как вручную включить стеклоподъемник.

Что означает, если окно вашего автомобиля не поднимается?

Это неприятно, когда в машине перестало работать окно. Давайте рассмотрим типичные проблемы, с которыми вы можете столкнуться, и как починить разбитое окно, которое не открывается.

5 распространенных причин, по которым окно вашего автомобиля не поднимается или опускается, и способы их устранения

Проблемы со стеклом автомобиля могут быть вызваны множеством разных причин. От простого к сложному, давайте углубимся в то, как починить окно автомобиля, которое не поднимается.

#1: Включенный переключатель безопасности детей

При любой проблеме с автомобилем всегда начинайте сначала с самых простых причин. Итак, если окно не поднимается, начните с проверки выключателя безопасности детей. Эта кнопка блокировки, расположенная рядом с панелью управления окнами водителя, не позволяет пассажирам, в том числе детям и домашним животным, управлять соседним стеклоподъемником во время движения автомобиля.

Работа с включенным выключателем безопасности для детей

Выключатель безопасности для детей легко активируется, поэтому сначала проверьте его, не работают ли какие-либо или все окна. Найдите кнопку с перечеркнутым символом окна.

#2: Положение выключателя зажигания

Еще одно простое решение, когда стеклоподъемник не поднимается, включает проверку положения выключателя зажигания.

Установка правильного положения выключателя зажигания

Это не имеет значения, если автомобиль работает, но если вы хотите поднять или опустить окно, когда автомобиль выключен, убедитесь, что зажигание находится в положении вспомогательного оборудования. В этой настройке аксессуары, такие как окна, могут получать питание и управляться. 9№ 3: перегорел предохранитель Если все окна не работают или работает только пара окон, скорее всего, это перегорел предохранитель. Решение обычно заключается в замене неисправного предохранителя.

Установка перегоревшего предохранителя

Сначала найдите блок предохранителей. Его можно найти в моторном отсеке, в бардачке или под приборной панелью. В некоторых автомобилях может быть даже несколько блоков предохранителей, расположенных в разных местах по всему автомобилю. Обратитесь к руководству пользователя, чтобы узнать расположение блока предохранителей. Также может помочь местный дилер или служба поддержки клиентов производителя.

Блок предохранителей должен сопровождаться пронумерованной схемой, определяющей функцию каждого предохранителя. Проверьте схему предохранителя, который управляет цепью электрического стеклоподъемника. Если вы не можете найти схему, обратитесь к руководству пользователя или обратитесь к дилеру или производителю.

После того, как вы определили правильный предохранитель, используйте съемник для предохранителей или плоскогубцы с длинными губками, чтобы извлечь подозрительный предохранитель из коробки. В большинстве случаев это простая задача своими руками. У большинства перегоревших предохранителей вы сможете увидеть поврежденный провод или коричневатое изменение цвета предохранителя.

Замените перегоревший предохранитель на новый с такой же силой тока (также называемый ампером или амперами). Если окно или окна снова начинают работать, значит, проблема устранена. Позже, если вы обнаружите, что предохранитель снова перегорел, возникает более серьезная проблема. Эта ситуация может означать проблему со схемой автомобиля или слишком большую мощность двигателя. В этом случае обратитесь за помощью к профессиональному механику. То же самое можно сказать, если вам не нравятся предохранители вашего автомобиля или блок предохранителей.

ВАЖНОЕ ПРИМЕЧАНИЕ ПО БЕЗОПАСНОСТИ: Никогда не заменяйте перегоревший предохранитель на предохранитель с большей силой тока. Это может привести к пожару в вашем автомобиле.

#4: Неисправный мотор стеклоподъемника

Если стеклоподъемник не поднимается и не опускается, проблема может быть связана с электродвигателем стеклоподъемника.

Диагностика неисправности электродвигателя стеклоподъемника

Не заводя автомобиль, включите зажигание в положение вспомогательного оборудования. Включите переключатель соответствующего окна и посмотрите, двигается ли вольтметр (если он есть в вашем автомобиле) на приборной панели хоть немного. Вы также можете заметить умеренное мерцание внутреннего или внешнего освещения при нажатии переключателя стеклоподъемника. В любом случае это означает, что ток течет к двигателю стеклоподъемника, но двигатель не работает. Поскольку замена стеклоподъемника требует специальных навыков и инструментов для открытия дверной панели, большинство владельцев автомобилей захотят обратиться за помощью к механику. Имейте в виду, что проблема также может быть в стеклоподъемнике, механическом компоненте, соединенном с электродвигателем.

#5: Неисправный переключатель стеклоподъемника

Если окно вашего автомобиля опускается, но не поднимается, проблема, скорее всего, в неисправном переключателе стеклоподъемника.

Диагностика неисправного переключателя стеклоподъемника

Выявление неисправного переключателя стеклоподъемника в некотором роде противоположно диагностике неисправного электродвигателя стеклоподъемника. В этом случае, если вы включаете переключатель, но не видите колебаний автомобильного вольтметра или затемнения света, то ваша проблема, вероятно, связана с переключателем. Замена неисправного стеклоподъемника также требует некоторых технических навыков, поэтому подумайте о том, чтобы доставить свой автомобиль в автомастерскую для обслуживания.

Как поднять стеклоподъемник вручную?

Вы можете оказаться в ситуации, когда нужно поднять неисправный электростеклоподъемник. Если часть стекла частично видна, то можно попробовать поднять окно вручную. Сначала включите автомобиль или установите ключ зажигания в положение «аксессуар». Затем откройте дверь и зажмите окно между руками. Расположите руки так, чтобы каждая ладонь была максимально ровной по обе стороны от стекла. При этом попросите другого человека нажать кнопку электрического стеклоподъемника, чтобы поднять стекло. Надавите руками, чтобы поднять окно. Будьте осторожны, чтобы не защемить пальцы или руки верхней частью окна, когда оно закрывается.

Что такое временное решение для окна автомобиля, которое не держится?

Пластиковый или резиновый оконный клин, который можно приобрести в местных магазинах автозапчастей или в Интернете, может предотвратить сползание окна автомобиля. Когда окно будет полностью закрыто, поместите клин между стеклом и краем двери. Будьте осторожны, чтобы не повредить молдинг.

Если дверь вашего автомобиля имеет оконную раму, вы также можете зафиксировать скользящее окно с помощью клейкой ленты. При закрытом окне наклейте ленту на оконную раму и внешние края стекла. Используйте как можно меньше скотча на стекле, чтобы предотвратить визуальное препятствие.

Чем закрыть окно автомобиля, чтобы оно не поднималось?

Несмотря на все ваши усилия, иногда окно просто не открывается. Когда это произойдет, вы захотите приобрести временный комплект автомобильных окон в местном магазине автозапчастей или в Интернете. В комплект входит пластиковый лист, который можно обрезать по размеру оконного проема, и специальная лента для крепления листа. Некоторые комплекты предназначены для использования с феном, чтобы обернуть пластик в термоусадочную пленку для более плотного прилегания. Кроме того, вы можете вырезать прозрачную пластиковую пленку по размеру и прикрепить ее надежной лентой. Убедитесь, что какой бы пластик вы ни использовали, вы можете видеть сквозь пластик, чтобы не было опасности вождения.

Сколько стоит починить окно автомобиля, которое не поднимается?

Стоимость ремонта окна, которое не поднимается, может составлять 20 долларов или меньше, если вы имеете дело только с новым предохранителем, который вы заменяете самостоятельно. Более сложный ремонт, который включает в себя демонтаж двери для доступа к оконному двигателю, может стоить от 250 до 400 долларов и более. Все зависит от того, насколько легко обслуживается ваш автомобиль и насколько дороги запасные части.

Ключевые выводы

Вопрос: «Почему мое окно не поднимается?» может привести к разгадке проблемы. Это может быть вызвано чем-то простым, например, выключателем безопасности для детей или перегоревшим предохранителем. Тем не менее, окно, которое не поднимается, может быть вызвано более сложной причиной, такой как неисправный мотор стеклоподъемника или переключатель, требующий профессионального ремонта электрического стеклоподъемника.

Служба мобильного механика Quiker

Откройте для себя службу мобильного механика Quiker, которая доставит вам автомастерскую. Наши профессиональные механики могут помочь, когда ваше стекло не поднимается и с множеством других проблем с автомобилем. Quiker также экономит время при регулярном техническом обслуживании, таком как замена масла. Узнайте больше обо всем, что Quiker может сделать для вас и вашего автомобиля.

Anleitung zur Verwendung des Jumpers zum Zurücksetzen des BIOS-Kennworts auf Ihrem Dell Desktop-Computer

Artikelnummer: 000126390

---

Запись BIOS-Kennworts на Dell Desktop-Computer mithilfe des Jumpers auf der Hauptplatine.

Zusammenfassung: Установка BIOS-Kennworts на Dell Desktop-Computer mithilfe des Jumpers auf der Hauptplatine. Установка BIOS-Kennworts на Dell Desktop-Computer mithilfe des Jumpers auf der Hauptplatine.

Artikelinhalt

---

Symptome

---

Zusammenfassung : Wenn Sie aufgefordert werden, beim Starten das BIOS-Kennwort einzugeben (bevor das Betriebssystem geladen wird) oder das BIOS- oder CMOS-Setup gesperrt ist und Sie Ihr Kennwort nicht wissen oder vergessen haben, können Sie Ihren Computer nicht verwenden oder die BIOS-Einstellungen ändern. Befolgen Sie diese Anweisungen, um das BIOS-Kennwort manuell mithilfe des Jumpers zurückzusetzen.

HINWEIS : Durch diesen Vorgang werden weder das Windows Betriebssystemkennwort, noch Kennwörter auf einem tragbaren Dell Computer gelöscht. Умирает быстро, System-BIOS-Kennwörter для настольных компьютеров Dell и Mini-Tower-Systemen zu löschen.

---

Zurücksetzen des Desktopsystem-BIOS-Kennworts.

HINWEIS: BIOS ist das Programm, das die Hardware aktiviert, die für den Start des Computers erforderlich ist. Der Jumper ist eine kleine Plastikabdeckung im Inneren des Computers.

Vorbereitungen

Führen Sie die Sicherheitsschritte in der im Folgenden angegebenen Reihenfolge aus.

ПРЕДУПРЕЖДЕНИЕ : Diese Schritte dienen Ihrer persönlichen Sicherheit und dem Schutz des Systems.

1. Schalten Sie den Computer aus, und trennen Sie das Netzkabel vom Stromnetz.
2. Warten Sie 5 Sekunden.
3. Trennen Sie alle externen Geräte.
4. Trennen Sie alle Telefon- und Netzwerkkabel von Ihrem Computer.
5. Halten Sie den  Betriebsschalter  10 Sekunden lang gedrückt, während Ihr Computer getrennt ist, um statische Elektrizität vom System abzuleiten.
6. Erden Sie sich mittels eines Erdungsarmbandes oder durch Berühren einer nicht gapierten metallischen Oberfläche am Computer (beispielsweise an der Rückseite), bevor Sie etwas im Inneren Ihres Computers bevoren. Erden Sie durch regelmäßiges Berühren einer nicht gapierten metallischen Oberfläche, um statische Elektrizität abzuleiten.

Anleitung zur Verwendung des Jumpers zum Zurücksetzen des BIOS-Kennworts

HINWEIS:  Laden Sie auf der Dell Webseite Handbücher die Setup-Anleitung oder das Servicehandbuch für Ihren Computer herunter. suchen Sie im Abschnitt “Komponenten der Hauptplatine” nach der beschrifteten Abbildung der Jumper für die Hauptplatine.

1. Stellen Sie sicher, dass die Arbeitsfläche eben und sauber ist, um Kratzer an der Computerabdeckung zu vermeiden.
2. Wenn der Computer ausgeschaltet ist und all Verbindungen getrennt sind, entfernen Sie die Abdeckung.
3. Um den Kennwort-Jumper auf der Hauptplatine zu finden,suchen Sie nach dem Buchstaben PWD, PSWD oder PSWDCLR.
4. Wählen Sieeine Опция aus:

Bei 2 Metalstiften unter dem Jumper:

1. Trennen Sie den Jumper von den Stiften, befestigen Sie die Computerabdeckung, schließen Sie das Netzkabel wieder and schalten Sie Ihren Computer ein.
2. Schalten Sie Ihren Computer wieder aus, nachdem der Anmeldebildschirm von Windows angezeigt wurde.
3. Trennen Sie das Netzkabel und den Monitor erneut. Halten Sie den Betriebsschalter zehn Sekunden lang gedrückt, um statische Elektrizität vom System abzuleiten.
4. Entfernen Sie die Computerabdeckung.
5. Setzen Sie den Jumper wieder ein, sodass er die zwei Stifte abdeckt. Dadurch wird die Kennwortfunktion erneut aktiviert.
6. Bringen Sie die Computerabdeckung wieder an.
7. Schließen Sie das Netzkabel und alle anderen Verbindungen wieder an und schalten Sie den Computer ein.

Bei 3 Metalstiften unter dem Jumper (siehe Abbildung 1 unten.)

Abb. 1. Abbildung einer allgemeinen Hauptplatine: ein Kennwort-Jumper mit drei Stiften. Ihre Hauptplatine kann anders aussehen. Lesen Sie das Benutzerhandbuch für Ihr System, um spezifische Anweisungen zu erhalten.

1. Merken Sie sich, welche beiden Stifte vom Jumper abgedeckt werden, und entfernen Sie den Jumper.
2. Bringen Sie den Jumper and einer anderen Position wieder an. Wenn Sie beispielsweise den Jumper von den Stiften 2 und 3 entfernt haben, Bringen Sie ihn an den Stiften 1 und 2 an.
3. Befestigen Sie die Abdeckung wieder und schließen Sie das Netzkabel und den Monitor wieder an.
4. Schalten Sie den Computer aus und warten Sie 5 Sekunden. Halten Sie den  Betriebsschalter gedrückt, bis der Computer erneut ausgeschaltet wird.
5. Trennen Sie das Netzkabel und den Monitor erneut. Halten Sie ден Betriebsschalter  zehn Sekunden lang gedrückt, um statische Elektrizität vom System abzuleiten.
6. Setzen Sie den Jumper wieder auf die zwei ursprünglichen Stifte.
7. Bringen Sie die Computerabdeckung wieder an.
8. Schließen Sie das Netzkabel und alle anderen Verbindungen wieder an und schalten Sie den Computer ein.

Sie können jetzt ein neues System- bzw. Установка-Kennwort zuweisen. Weitere Informationen zum Kennwort finden Sie im Abschnitt “Kennwörter” im Servicehandbuch Ihres Computers.

Artikeleigenschaften

---

Betroffenes Produkt

Desktops & All-in-Ones

Letztes Veröffentlichungsdatum

10 Apr 2021

Version

3

Artikeltyp

Solution

Vielen Dank für Ihr Feedback.

Derzeit ist kein Zugriff auf das Feedbacksystem möglich. Bitte versuchen Sie es später erneut.

Die folgenden Sonderzeichen dürfen in Kommentaren nicht verwendet werden: ()\

Делайте красивые фотографии одежды (2022)

Высококачественные фотографии товаров необходимы для электронной коммерции одежды. Для многих клиентов вам нужно больше, чем просто отличное описание продукта — ваши изображения будут определять, купят ли они ваш продукт.

Но необходимое не значит дорогое. Разница между профессионалом и любителем только в опыте.

Если вы любите фотографировать и у вас скромный бюджет, читайте дальше. В этом руководстве вы узнаете, как сфотографировать предмет одежды, а также советы по фотографированию, о которых следует помнить во время съемки.

Содержание

• Оборудование для фотосъемки одежды
• 7 шагов, чтобы сфотографировать одежду для вашего интернет-магазина
• Улучшение фотосъемки одежды
• Часто задаваемые вопросы по фотосъемке одежды

Оборудование для фотосъемки одежды

Оборудование, которое вы используете на съемках, зависит от вашего бюджета. Вы можете сократить расходы, купив несколько недорогих вещей. Или вы можете купить более дорогое оборудование, если вам нужно специальное освещение или дисплеи.

Давайте посмотрим на оборудование, которое вам понадобится для фотосъемки одежды:

Камера

Вам не нужна самая дорогая зеркальная камера для съемки вашей одежды. Новые ритейлеры одежды также могут управлять съемками с помощью смартфона. Используйте любую камеру, которая у вас есть под рукой, будь то цифровая камера, наведи и снимай или смартфон. Если у вас есть бюджет на новую камеру, ознакомьтесь с этой веткой на Quora, в которой обсуждаются лучшие камеры для предметной фотосъемки.

Штатив

Штатив устраняет сотрясение камеры — случайное сотрясение камеры во время съемки. (Это случается со всеми.) Просто прикрепите камеру к штативу, скомпонуйте изделие и сделайте снимок. Это просто. Штативы не универсальны, поэтому найдите штатив, совместимый с вашей камерой.

Источник света

Свет нужен, чтобы фотографировать одежду. Если у вас есть комната с окном, в которое попадает естественный свет, вы можете снимать там. Если нет, вам понадобится искусственное освещение, например, софтбокс. Вы можете найти продукты искусственного освещения на Amazon.

Примечание: не путайтесь во всех комплектах освещения для фотосъемки, которые вы найдете в Интернете. Вам не нужны светодиодные фонари и отражатели сразу. Сохраняйте простоту настройки, и как только вы освоитесь за камерой, вы сможете добавлять новые элементы в свои снимки.

Пенопластовые плиты

Независимо от того, снимаете ли вы при свете из окна или при искусственном освещении, у продукта всегда есть теневая сторона. Обычно слишком темно для получения хорошего изображения. Вы можете поместить белую пенопластовую доску, чтобы отражать свет обратно в тень, чтобы сделать ее ярче.

Зажимы или ленты

Если вы решите снимать на столе, вам понадобятся ленты или зажимы, чтобы удерживать на месте доски из пенопласта и лопаты.

Фон

Получите белый фон для своей фотосессии. Если вы собираетесь снимать много продуктов одновременно, подумайте о покупке бумажной белой развертки. Бумажные развертки представляют собой огромные рулоны белой бумаги. Вы можете использовать их для создания белого фона для фотографирования вашей одежды. Если развертка загрязнится, можно отрезать грязный кусок и раскатать новый чистый.

Альтернативой белым зачисткам является доска для плакатов. Вы можете найти их в местной аптеке или в Интернете по низкой цене.

Манекен или модель

Манекены — незаменимый помощник в фотосъемке одежды. Они могут стоить от 90 долларов и выше. В качестве альтернативы можно попросить друга или члена семьи смоделировать для вас одежду.

В качестве альтернативы можно использовать плоскую поверхность или стол для фотосъемки. Он популярен среди брендов, снимающих плоскую одежду. Это означает, что ваша одежда лежит на поверхности, и вы снимаете сверху на 9 баллов.Угол 0 градусов.

Бесплатное руководство: фотография продуктов своими руками

Узнайте, как делать красивые фотографии товаров с ограниченным бюджетом, из нашего бесплатного подробного видеоруководства.

Получите наше руководство по созданию красивой фотографии товаров своими руками, доставленное прямо на ваш почтовый ящик.

Почти готово: пожалуйста, введите свой адрес электронной почты ниже, чтобы получить мгновенный доступ.

Мы также будем присылать вам новости о новых образовательных руководствах и историях успеха из новостной рассылки Shopify. Мы ненавидим СПАМ и обещаем обеспечить безопасность вашего адреса электронной почты.

Спасибо за подписку. Вскоре вы начнете получать бесплатные советы и ресурсы. А пока начните создавать свой магазин с бесплатной 14-дневной пробной версией Shopify.

7 шагов для фотографирования одежды

1. Подготовьте одежду
2. Создайте свою фотостудию
3. Габаритное освещение
4. Стиль
5. Установите камеру
6. Сделать фото
7. Завершить в сообщении

Курс Shopify Academy: фотография продукта

Фотограф Джефф Делакруз рассказывает, как создать собственную фотостудию и делать красивые фотографии товаров менее чем за 50 долларов.

Зарегистрируйтесь бесплатно

1. Подготовьте одежду

Ваши товары должны выглядеть наилучшим образом на ваших изображениях. К сожалению, одежда может помяться, помяться и начать выглядеть изношенной из-за хранения и транспортировки. Образцы одежды переживают особенно тяжелые времена, поскольку они часто покрывают много миль и, возможно, не были идеально сконструированы с самого начала.

Подготовка одежды к фотосъемке является важной отправной точкой для фотографирования вашей продукции, однако многие фотографы пропускают этот шаг и полагаются на Photoshop или бесплатное программное обеспечение для редактирования фотографий, чтобы исправить морщины, пятна и другие видимые дефекты. Не делай этого. Photoshop не волшебство: требуется время и опыт, чтобы овладеть передовыми методами редактирования, а чрезмерное редактирование может поставить под угрозу качество изображения.

Постарайтесь запечатлеть свою одежду в состоянии, максимально близком к идеальному, и используйте Photoshop только для добавления последних штрихов и коррекции цвета.

Внимательно осмотрите изделие сверху донизу, внутри и снаружи. Есть ли какие-либо бирки, наклейки или другие идентифицирующие материалы, которые необходимо удалить? Сделай так. Изделие помялось или помялось во время хранения? Гладить или отпаривать. Устранение повреждений и устранение отвлекающих факторов; например, используйте ролики или ленту для удаления пыли и нитей.

2. Оборудуйте свою фотостудию

С помощью нескольких предметов вы можете превратить почти любую комнату с пространством в фотостудию. Вы можете обойтись камерой, штативом, белой стеной, C-образной стойкой, клейкой лентой и естественным освещением. Если у вас есть немного больше денег и вы хотите контролировать, когда и где снимать, стоит инвестировать в еще несколько единиц оборудования.

Уберите все лишнее с вашей территории. Вам понадобится чистое пространство, чтобы оставаться организованным и выполнять свою работу наилучшим образом.

Фон

Всегда используйте белый или светло-серый фон, чтобы не отвлекаться и обеспечить максимально точную передачу цветов. Идеально подходят бесшовные рулоны белой бумаги, они дешевы и легко доступны в любом магазине фототоваров. Если он у вас есть, приобретите комплект фонового освещения менее чем за 100 долларов.

Сместите рулон на пол так, чтобы он был изогнутым, предотвращая появление складок и отвлекающих внимание теней, и закрепите его липкой лентой.

Использование подставки даст вам больше свободы в выборе места для фона, что позволит вам маневрировать в студии. Если у вас ограниченный бюджет, вы можете приклеить бесшовный рулон к потолку или стене.

Разместите изделие на модели или манекене в центре фона, прямо перед камерой.

Камера

Ваша камера является жизненно важной частью фотографии вашего продукта, но не делайте ошибку, предполагая, что она сама по себе будет определять ваш успех. Это всего лишь одна часть головоломки, и вам не нужно вкладывать в нее весь свой бюджет. Мы рекомендуем вам использовать цифровую зеркальную фотокамеру, которая имеет как минимум ручные настройки экспозиции и диафрагмы, или использовать очень недорогую альтернативу прямо на ваших отпечатках пальцев: ваш смартфон!

Используйте штатив. Стабильность устранит дрожание камеры и обеспечит согласованность ваших снимков, а также освободит вас для выполнения других задач руками. Вам не нужно тратить много денег на штатив, но очень важно, чтобы вы его использовали.

Расположите штатив и камеру так, чтобы они были прямо обращены к продукту. Большую часть времени вы не будете двигать камеру на протяжении всей съемки. Под разными углами перемещайте изделие.

Освещение

Естественный свет из окна — недорогой и высококачественный источник света для любого фотографа одежды. Если у вас есть большое окно и много естественного света, отлично! Это может быть все, что вам нужно. Однако, если у вас есть средства, мы настоятельно рекомендуем вам арендовать или инвестировать в простой в использовании комплект освещения.

Имея в своем распоряжении оборудование для искусственного освещения, вы сможете снимать, когда через окно просто не хватает света. Дополнительная универсальность может значительно повысить вашу эффективность, а стабильное освещение поможет вам установить профессиональный стандарт. Для установки одного источника света вам понадобится осветительная головка, софтбокс, C-образная подставка, аккумулятор и карманный мастер.

«Световая голова» — это то, о чем вы можете думать как о самом свете. Мы предлагаем вам начать с монофонического стробоскопа, который называется «моносвет». Это может быть самая дорогая часть вашего комплекта — возможно, дороже, чем ваша камера, — поэтому потратьте некоторое время на исследования и найдите то, что вам больше всего подходит.

Софтбокс необходим для рассеивания света и получения равномерного и привлекательного изображения вашего продукта. С-образная подставка будет удерживать световую головку и софтбокс вокруг нее. Карманный волшебник синхронизирует вашу камеру и свет, по сути, превращая световую головку в вспышку.

3. Местное освещение

Если вы используете естественное освещение, разместите устройство рядом с окном, где на него будет поступать равномерный непрямой свет. Если вы используете установку с моноблоком, ниже приведена схема эффективного освещения с высоты птичьего полета.

Разместите один источник света и софтбокс или зонт под углом 45 градусов к изделию, чтобы освещение на изделии было мягким и равномерным. Держите камеру прямо перед объектом. Если вы разместили продукт слишком близко к фону, вы можете получить небольшое затенение. В этом случае просто отодвиньте объект от фона, чтобы получить чистый белый фон. Установите мощность источника света примерно наполовину.

Правильная экспозиция изображения вручную — это, как правило, просто вопрос использования экспонометра вашей камеры, который вы можете найти, просмотрев видоискатель и отрегулировав настройки так, чтобы деления экспонометра достигали 0,

Это не так просто, когда вы используете стробоскоп, так как нет освещения для камеры, пока не сработает вспышка.

Начните с выдержки 1/200 или ниже и диафрагмы f-11 или выше. Оттуда вам нужно будет сделать пробные снимки и настроить параметры камеры, чтобы добиться оптимальной экспозиции и фокусировки.

Дайте время для перезарядки между вспышками. В зависимости от мощности вашего аккумуляторного блока ваш источник света может не сработать вовремя, если вы стреляете слишком быстро.

4. Стиль

Модели

Модели желательны, потому что живое тело помогает покупателю относиться к вашему продукту и повышает уровень профессионализма, но также может сделать процесс непредсказуемым. Модели оживляют одежду, но профессионалы стоят очень дорого.

Манекены

Манекены великолепны, потому что они доступны по цене, стабильны и с ними легко работать.



Потратьте время, чтобы примерить изделие на манекен; если ваша одежда кажется вам слишком большой, попробуйте подогнать ее поближе к манекену, закрепив ее булавками и заправив, пока она не сядет должным образом.

Если вы обеспокоены тем, что манекен может отвлекать внимание или удешевлять ваш продукт, вы можете использовать технику манекена-призрака при постобработке. Несколько дополнительных снимков каждого продукта позволят вам убрать манекен с изображений вашего продукта и представить 3D-изображение, демонстрирующее форму и посадку.

Плоская съемка

«Плоская съемка» означает размещение объектов на плоской поверхности и фотографирование сверху. Его еще называют с высоты птичьего полета. Плоская фотосъемка — отличная альтернатива манекенам и моделям, она может помочь вам создать красивые фотографии продуктов, которые будут продаваться.

Этот метод часто используется для фотографий в социальных сетях. Но вы также можете использовать его для контента своего сайта.

Плоский крой — хороший вариант для стандартной одежды, в которой люди могут себя видеть:

• Футболки
• Свитера
• Синие джинсы
• Спортивные штаны
• Шапочки
• Носки

Для более сложной одежды, такой как спортивная или уличная одежда, может потребоваться модель или манекен, чтобы продемонстрировать посадку. Протестируйте плоскую укладку с вашими продуктами и посмотрите, как это работает.

Одежда для подвешивания

Одежда для подвешивания используется для демонстрации товаров на уровне глаз. Это недорого и быстрее, чем другие методы, упомянутые выше. Развешивание одежды включает в себя подвешивание одежды на крючок к стене или белому фону, а затем фотографирование.

Вешалка для стрельбы лучше всего подходит для изделий из легких материалов, таких как шелк. После того, как одежда будет подготовлена, она не будет мяться.

Подробнее: Как создать собственный бренд с нуля за 7 шагов

5. Настройте камеру

Если настройки вашей камеры неверны, то никакие навыки фотошопа не помогут сделать ваши изображения профессиональными. Прежде чем фотографировать свои продукты, убедитесь, что вы понимаете значения ISO, диафрагмы и баланса белого.

ISO

Убедитесь, что значение ISO не превышает 600–640. Более высокие значения ISO создают отвлекающий «шум» или «зернистость», то есть сероватые или цветные крапинки, которые делают фотографии более пленочными. Чем выше вы поднимаетесь, тем сильнее будет шум. При более высоких значениях ISO камера не может добиться такой резкости, поэтому детали становятся размытыми. Использование штатива позволит вам поддерживать ISO на уровне 100 или 200 для оптимальной четкости и резкости.

Диафрагма

Диафрагма, которая представлена ​​числом f настроек вашей камеры (например, f-16, f-2.8), управляет фокусом. Как правило, чем больше число диафрагмы, тем больше аспектов изображения будет в фокусе. Обязательно установите диафрагму выше f-11; это позволит полностью сосредоточить внимание на всех аспектах вашей продукции.



Источник: John Rowell Photography



Баланс белого

Вы когда-нибудь смотрели на фотографию, которая казалась сделанной через синий или оранжевый фильтр? Баланс белого скорее всего сбился. Источники света имеют различную теплоту, создавая так называемый цветовой оттенок, из-за чего вашей камере сложно определить настоящий белый цвет. Настройка баланса белого определяет, как камера интерпретирует записываемые цвета.

Существует множество различных типов источников света, но наиболее распространенными являются лампы накаливания, люминесцентные лампы, светодиоды и естественный солнечный свет.

Вы можете настроить баланс белого конкретно в соответствии с типом используемого источника света или установить для баланса белого значение «Авто» и позволить камере решить. Что бы вы ни выбрали, не забывайте о балансе белого, иначе вам будет сложно воссоздать точные цвета в Photoshop.

6. Сделайте фото

Наконец-то настал долгожданный момент! Направьте камеру на объект и нажмите наполовину кнопку спуска затвора, дайте камере сфокусироваться на объекте, а затем сделайте снимок. Отрегулируйте настройки камеры на протяжении всей съемки, если вы заметили, что вашим изображениям нужно больше или меньше света. Чем больше вы снимаете, тем более инстинктивными будут ваши настройки.

Сделайте как можно больше снимков. Вы можете снимать спереди и сзади, под углом 45 градусов, слева и справа и любые детали. Сделайте несколько снимков крупным планом, чтобы выделить особые детали вашей одежды.

Включите несколько фотографий для всей вашей одежды. Если у вас есть вышивка или украшения, покажите их! Сделайте крупный план того, что делает ваш продукт особенным. Он будет сообщать ту же ценность покупателям, которые собираются его купить.

Чем больше выстрелов, тем лучше. Вам нужно множество вариантов для выбора окончательных изображений, и было продемонстрировано, что наличие большего количества изображений для каждого продукта на вашем веб-сайте увеличивает продажи. Покупатели смогут доверять своему впечатлению о продукте, если оно будет подтверждено несколькими фотографиями с разных ракурсов.

7. Окончательная обработка в сообщении

После съемки пришло время подготовить изображения вашего продукта для Интернета. Цель постобработки — сделать ваши изображения максимально профессиональными, сохраняя при этом оптимальную производительность.

Это самый простой и выгодный шаг к аутсорсингу, поскольку цифровые активы легко передаются, а экономия времени и средств значительна.

Если вы предпочитаете делать это самостоятельно, вам следует убедиться, что ваш процесс постобработки включает в себя выравнивание, обрезку, удаление фона и коррекцию цвета, чтобы сохранить последовательный и профессиональный внешний вид. Ведите учет своих процессов, чтобы вы могли разработать стандартный набор спецификаций как для съемки, так и для монтажа.

Выравнивание

Убедитесь, что все товары имеют одинаковый размер и расположены по центру каждого изображения. Вы хотите, чтобы все углы, углы и края ваших продуктов выровнялись по отношению друг к другу. Самый простой способ обеспечить правильное выравнивание — создать направляющие в шаблоне Photoshop.

Обрезка

Подобно выравниванию, вы должны одинаково обрезать изображения товаров, чтобы ваши клиенты могли совершать покупки в Интернете без проблем. Если вы используете рекомендации по выравниванию, то последовательное обрезание и изменение размера изображений в соответствии со спецификациями изображений вашего веб-сайта не должно быть проблемой.

Фон

Мы использовали белый фон, что является рекомендуемой практикой и даже требованием некоторых торговых площадок. Вы можете пойти еще дальше и полностью устранить возможные отвлекающие факторы, удалив фон. Удаление фона даст вам больше гибкости в веб-дизайне и немного уменьшит размер файла.

Цвет

Даже при тщательном соблюдении баланса белого некоторые цвета, такие как неоновый, красный и розовый, трудно правильно сфотографировать на камеру, и их часто приходится настраивать в Photoshop.

Неточное представление цветов может расстроить и неудовлетворить клиентов, поэтому потратьте несколько дополнительных минут, чтобы убедиться, что цвета вашей одежды соответствуют действительности. Суть в том, что вы хотите, чтобы клиент точно видел, что он получит по почте, если закажет ваш продукт.

Существует несколько способов настройки цветов, поэтому ознакомьтесь с предложениями Photoshop и выберите свой любимый инструмент. После того, как вы исправили цвета, обязательно конвертируйте изображения в формат SRGB, чтобы разные браузеры, экраны компьютеров и веб-сайты не изменили точные цвета, над созданием которых вы так усердно работали для своих клиентов.

Подробнее: 10 советов по оптимизации изображений, которые необходимо знать

Улучшение фотосъемки одежды

Сделать это самостоятельно — большая проблема. Это не будет идеально с первого раза, но это нормально. Ваша цель должна состоять в том, чтобы улучшаться с каждой съемкой и делать наилучшие изображения продукта. Лучшее изображение продукта означает больше продаж и больше возможностей для людей насладиться вашим продуктом.

Запомните семь шагов, чтобы сделать красивую фотографию одежды, и все будет хорошо. Подготовьте свой продукт, создайте свою студию, расположите освещение, стилизуйте свой продукт, настройте камеру, снимайте и улучшайте свои изображения в постобработке. Если вы будете следовать этим шагам, у вас будут высококачественные изображения продуктов, которыми вы сможете гордиться.

Чтобы узнать больше, ознакомьтесь с документами «Фото стоит тысячи продаж: как делать великолепные фотографии продуктов для начинающих» и «Как запустить линию одежды: секреты дизайнера подиума».

Иллюстрация Тилля Лауэра

---

Готовы создать свой бизнес? Начните бесплатную 14-дневную пробную версию Shopify — кредитная карта не требуется.

Часто задаваемые вопросы о фотографии одежды

Как фотографировать одежду?

Для фотосъемки одежды вам понадобится высокая диафрагма, от f-8 до f-11. Это поможет сосредоточиться только на одежде и выделить ее лучшие детали. Вы также можете установить выдержку около 1/125.

Как создать фотосессию для линии одежды?

1. Приобретите подходящее фотооборудование
2. Подготовьте одежду
3. Обустройте свою фотостудию
4. Габаритное освещение
5. Стиль одежды
6. Установите камеру
7. Сделать фото
8. Установите его в столб

Как фотографировать футболки?

Вариантов фотографирования футболок много: можно фотографировать футболки на манекене или на модели. Вы также можете протестировать плоское положение или на вешалке. Или протестируйте различные кадры образа жизни людей в рубашках в реальных ситуациях. Вы также можете использовать макеты футболок, чтобы получить изображения дизайнов футболок с печатью по запросу.

Как сделать хорошие снимки одежды на iPhone?

Сфотографируйтесь у окна с естественным освещением. Используйте сплошной белый фон и убедитесь, что на картинке больше ничего нет. Подготовьте свою одежду, будь то съемка или съемка с моделью, и сделайте снимок. Вы всегда можете отредактировать изображение с помощью программного обеспечения после его съемки.

Как распечатать экран на ноутбуке с помощью клавиши Fn | Small Business

На многих ноутбуках с Windows можно сделать экран печати, нажав на логотип Windows ( ⊞ ) и клавиш PrtScn одновременно. Это сохраняет содержимое экрана в файл — функция, которая пригодится, когда вам нужно быстро скопировать вашу работу. Однако другие ноутбуки, такие как Windows Surface, могут отличаться; например, ключ PrtScn находится в другом месте.

Где найти клавишу Print Screen

Поскольку PrtScn используется не так часто, как другие клавиши, разработчики клавиатуры переместили ее от буквенных и цифровых клавиш ближе к функциональным и экранным клавишам навигации. Обычно вы найдете PrtScn справа от строки функциональных клавиш и над клавишей Insert на стандартной клавиатуре типа Windows.

Сама клавиша печати экрана

Когда вы нажимаете клавишу PrtScn на большинстве ПК с Windows, она копирует весь экран в буфер обмена вашего компьютера — специальную область памяти для копирования и вставки. Затем вы можете вставить изображение в любое приложение, которое принимает графику, нажав одновременно Crtl и V .

Экран, окно и выбранный захват

Ноутбук может предоставить вам три различных способа захвата экрана. Полноэкранный захват сохраняет весь экран, например, что происходит, когда вы нажимаете PrtScn . Захват окна получает только то, что находится в конкретном выбранном вами окне, а не весь экран. Выбранный захват позволяет нарисовать область выделения на экране, а ноутбук «захватит» то, что находится внутри области. Например, приложение Snip & Sketch, описанное ниже, имеет опции для выборочного копирования части экрана.

Экран печати ноутбука с Windows

Чтобы сделать скриншот всего экрана на ноутбуке с Windows, одновременно нажмите клавиши с логотипом Windows (⊞) и PrtScn , как указано выше. Для ноутбуков с Windows без клавиши PrtScn нажмите Fn , клавишу ⊞ и Пробел , чтобы сделать снимок экрана. По умолчанию Windows помещает файлы снимков экрана в каталог с именем Screenshots , расположенный в папке Pictures .

Экран печати Windows Surface Pro

Клавиша PrtScn на большинстве моделей Windows Surface находится между клавишами F7 и Home . Он работает немного иначе, чем стандартный ноутбук с Windows; когда вы сами нажимаете PrtScn , компьютер сохраняет изображение в Скриншоты на вашем облачном диске OneDrive , а не в буфере обмена. В качестве альтернативы нажмите клавишу Fn и клавишу пробела , чтобы захватить весь экран. Чтобы получить только активное окно, нажмите Fn , Alt и Пробел .

Windows Snip & Sketch

Служебное приложение Microsoft под названием Snip & Sketch (ранее Snipping Tool) позволяет «вырезать», редактировать и сохранять части экрана в файл. Чтобы запустить его, выполните следующие действия:

• Нажмите клавишу Windows , Shift и S .

• Выберите тип фрагмента из набора отображаемых значков: Прямоугольный , Произвольная форма и Полноэкранный режим . Rectangular выбирает прямоугольную область, Freeform позволяет выбрать произвольную форму, а Fullscreen выбирает весь экран.
• Для прямоугольной и произвольной формы выберите нужную область.
• Появится снимок экрана.
• При желании отредактируйте скриншот с помощью различных графических инструментов.
• Щелкните значок диска , чтобы сохранить файл.

Snip & Sketch включает в себя несколько других удобных инструментов для рисования, которые позволяют помечать и комментировать скриншот.

Экран печати на MacBook

MacBook делает скриншоты всего экрана, окна или выбранного снимка.

Весь экран: Одновременно нажмите клавиши Command ( ⌘ ), Shift и 3 .
Захват окна: Нажмите ⌘ , Shift и 4 одновременно. Курсор изменится на символ перекрестия (+). Нажмите клавишу пробела , и курсор изменится на камеру. Подведите курсор к окну, которое хотите захватить, и щелкните по нему.
Выбранный захват: Нажмите ⌘ , Shift и 4 , как указано выше. Поместите перекрестие в один угол области, которую вы хотите выделить, затем нажмите и перетащите по диагонали, пока не выберете то, что хотите. Когда вы отпускаете, MacBook сохраняет изображение.

По умолчанию MacBook хранит файлы снимков экрана на рабочем столе . Чтобы распечатать скриншот, откройте и распечатайте его в Preview или другом приложении.

Экран печати для ноутбука Chromebook

На ноутбуке Chromebook вы можете сделать скриншот всего экрана, одновременно нажав клавиши Control ( Ctrl ) и Window Switch . Для выбранного снимка нажмите Ctrl , Shift и Переключатель окон , затем перетащите курсор, чтобы выбрать нужную область экрана.

Как сэкономить на счетах за отопление в зимнее время

Реклама

Продолжить чтение основного материала

Ваш финансовый советник

Начните с теплоизоляции чердака и отключения термостата на ночь. И всегда есть совет твоего отца: надень свитер.

Credit…Thomas Fuchs

12 ноября 2021 г.

Ожидается, что этой зимой счета за отопление дома будут значительно выше, но еще есть время, чтобы принять меры, чтобы сделать ваше жилое пространство более энергоэффективным и сократить расходы.

Недавний всплеск инфляции отчасти вызван скачками цен на природный газ, мазут, пропан и электричество, что может быть неприятной новостью для потребителей, привыкших к более низким ценам на топливо в последние годы.

Почти половина американских домохозяйств отапливается в основном природным газом, и этой зимой они потратят на отопление в среднем на 29 процентов больше, согласно прогнозу федерального Управления энергетической информации. Домохозяйства, использующие мазут и пропан, столкнутся с двузначным увеличением, в то время как ожидается, что расходы на электроэнергию вырастут в среднем на 6 процентов. Эти затраты могут варьироваться, если температура будет намного выше или ниже ожидаемой.

Каким бы ни был вид топлива, сейчас самое время сделать свой дом более комфортным и сэкономить на отоплении.

«Еще не поздно», — сказал Дуг Андерсон, руководитель проекта программы Energy Star Агентства по охране окружающей среды, которая исследует и продвигает экономически эффективные способы повышения энергоэффективности домов. — Займись этим немедленно.

Начните с чердака. Тепло поднимается вверх, поэтому ваш дом имеет тенденцию терять тепло наверху. Точно так же, как ношение шапки зимой согревает вас, ремонт или дополнительная теплоизоляция на чердаке помогут сохранить уют в вашем доме, говорит Ричард Третеви, подрядчик по отоплению и сантехнике и постоянный участник шоу по ремонту домов «Этот старый дом».

«Посмотрите на «шапку» вашего здания, — сказал он. «Утеплить сверху».

Вы можете получить хорошее представление о том, где требуется изоляция, с помощью простого визуального осмотра, сказал он. Переместите любую изоляцию, которая сместилась. Обратите внимание на наличие зазоров вокруг труб и воздуховодов. По словам г-на Третеви, вы также можете приобрести относительно недорогие насадки для тепловизионной камеры для своего мобильного телефона, которые могут помочь точно определить области, где происходит утечка тепла.

Вы можете добавить изоляцию самостоятельно, если у вас есть грузовик, чтобы отвезти ее домой, и вы не боитесь испачкаться и зачесаться. Жесткую изоляцию из пенопласта, например, можно разрезать и втиснуть между лагами — горизонтальными балками в основании вашего чердака — в дополнение к уже существующей изоляции. По данным Energy Star, существует даже налоговая льгота в размере до 500 долларов США за используемый материал.

Но для многих домовладельцев профессиональная установка предпочтительнее. «Людям становится неудобно, — сказал мистер Третеви.

Чтобы получить полное представление о профиле отопления вашего дома, вы можете запланировать оценку энергопотребления жилого помещения, также называемую энергетическим аудитом. Некоторые зазоры могут быть очевидны, например, свет между наружной дверью и ее рамой. С этим можно справиться, применив уплотнители для защиты от сквозняков.

«Если вы находитесь рядом с окном и чувствуете ветерок, вы знаете, что есть проблема», — сказала Нэнси Каплан, директор по развитию рабочей силы в Building Performance Institute, который устанавливает стандарты для модернизации домов и сертифицирует техников, которые выполняют работы. Работа.

Однако другие утечки могут быть менее заметными, и многим домовладельцам не хватает инструментов или навыков для их обнаружения, сказал Ларри Заркер, исполнительный директор института. Например, детальный энергоаудит часто включает в себя временную установку специального вентилятора у двери, чтобы сбросить давление в вашем доме. Это будет втягивать воздух в дом через любые щели, показывая области, которые можно определить с помощью тепловизионной камеры, которые должны быть герметизированы или изолированы.

Энергоаудит дома может стоить от 200 до 500 долларов, в зависимости от вашего местоположения и размера дома, но некоторые коммунальные услуги покрывают расходы, сказала г-жа Каплан.

Департамент энергетики предлагает программу защиты от непогоды, ориентированную на домохозяйства с низким доходом, которая может помочь оплатить рекомендуемые улучшения, такие как дополнительная изоляция или более эффективные системы отопления.

Для начала обратитесь в местную коммунальную службу или в агентство по погодным условиям штата.

Вы можете сэкономить на счетах за отопление, выключив термостат, когда спите или находитесь вне дома. Программируемый термостат может сделать это за вас автоматически. По оценкам Министерства энергетики, вы можете сэкономить до 10 процентов в год на отоплении, понизив температуру термостата на 7–10 градусов по Фаренгейту по сравнению с его нормальной настройкой на восемь часов в день.

Вы все еще можете сэкономить, даже если работаете из дома: Департамент рекомендует устанавливать термостат на 68 градусов, когда вы бодрствуете, и понижать его, пока вы спите.

Чтобы узнать, какой интеллектуальный термостат использовать, см. рейтинги на Wirecutter, дочерней компании The New York Times, занимающейся рейтингами продуктов. Consumer Reports оценивает как традиционные программируемые термостаты, так и более новые версии, размещенные в Интернете.

Семьи с низким доходом могут претендовать на финансовую помощь, если они не могут оплатить счета за отопление. Обратитесь в агентство своего штата или свяжитесь с федеральной Программой помощи малоимущим.

Вот несколько вопросов и ответов об отоплении дома:

Арендаторы квартир также могут сделать ремонт, который поможет им снизить температуру термостата и сэкономить на счетах за отопление. Обратите особое внимание на сквозняки в окнах, сказал г-н Андерсон из Energy Star. Вы можете установить пластиковую оконную пленку, чтобы уменьшить потери тепла. По словам г-на Третеви, запечатывание краев пленки с помощью фена помогает натянуть лист и уменьшить раздражающее хлопанье.

Стоит потратить немного больше, чтобы получить высококачественную прозрачную пленку, чтобы вы могли видеть снаружи. (Недостатком является то, что вы не сможете открыть окна до весны.) Существует также съемный герметик, временный герметик, который поставляется в виде полос и может быть нанесен на оконные щели, а затем удален, когда наступит более теплая погода.

Сквозняки иногда проникают через электрические розетки. Вы можете установить недорогие прокладки из пеноматериала, которые помещаются между пластиной переключателя и розеткой, чтобы остановить поток воздуха.

Если у вас есть оконные кондиционеры, лучше снять их на зиму или, по крайней мере, установить тяжелое укрытие, чтобы уменьшить сквозняки.

Убедитесь, что мебель не блокирует вентиляционные отверстия, чтобы тепло могло свободно циркулировать. «Вы же не хотите нагревать дно своего дивана, — сказал мистер Андерсон.

Квартиры с радиаторами могут быть снабжены «отражателями» тепла, фольгой или металлическими листами, которые устанавливаются за радиатором и направляют тепло от стены в помещение.

Отопительные системы обычно служат от 12 до 20 лет, в зависимости от типа. Но люди часто ждут, пока системы не выйдут из строя, прежде чем заменять их, сказал г-н Андерсон. Если ваш расцвет уже прошел, возможно, вы захотите узнать цены на замену сейчас. Стоимость, вероятно, будет выше, если блок выйдет из строя зимой и его придется заменить в экстренном порядке. По данным Energy Star, переход на более эффективную систему отопления может сэкономить до 20 процентов затрат на электроэнергию.

Замена печи стоит примерно от 2700 до 6400 долларов — больше, если вы выберете высокоэффективную модель или если ваш воздуховод нуждается в ремонте, согласно HomeAdvisor, службе подбора подрядчиков.

«Вам придется потратиться заранее, но вы сэкономите деньги на долгое время», — сказал Дэвид Немцов, директор отдела строительных технологий Министерства энергетики.

Возможно, вы сможете заплатить за модернизацию с помощью «энергоэффективной ипотеки», включив стоимость в рефинансирование вашего дома, сказал Стив Баден, исполнительный директор Residential Energy Services Network, или RESNET, которая устанавливает стандарты для и пропагандирует преимущества энергоэффективности дома, уделяя особое внимание новому строительству. Заемщики часто могут получить более выгодные условия финансирования, поскольку кредиторы учитывают стоимость экономии на коммунальных услугах. Подробности можно получить у Energy Star и Fannie Mae.

Налоговые льготы также доступны, если вы перейдете на более эффективную систему отопления или водонагреватель.

По крайней мере, проверьте свою систему отопления, чтобы убедиться, что она хорошо работает до наступления холодов. Профессионал проверит электрические соединения, смажет все движущиеся части и, возможно, заменит фильтр (что, по словам профессионалов, следует делать не реже одного раза в четыре месяца).
