Как сделать погреб в доме на винтовых сваях: На каком расстоянии от фундамента можно копать погреб или подпол

Содержание

видео-инструкция по монтажу своими руками, особенности обшивки, отделки, как закрыть, цена, фото

Очень часто цоколь на винтовых сваях в открытом виде воспринимается, как избушка на курьих ножках и, хотя это вовсе не влияет на качество постройки, его лучше всего закрыть какими-либо декоративными отделочными элементами. В таких случаях есть множество вариантов – не менее чем для самих стен, ведь строительный рынок в настоящее время очень богат строительными материалами.

Ниже мы поговорим о некоторых вариантах такой отделки, а также, в качестве дополнения, посмотрим тематическое видео в этой статье.

Отделка цоколя на винтовых сваях клинкером

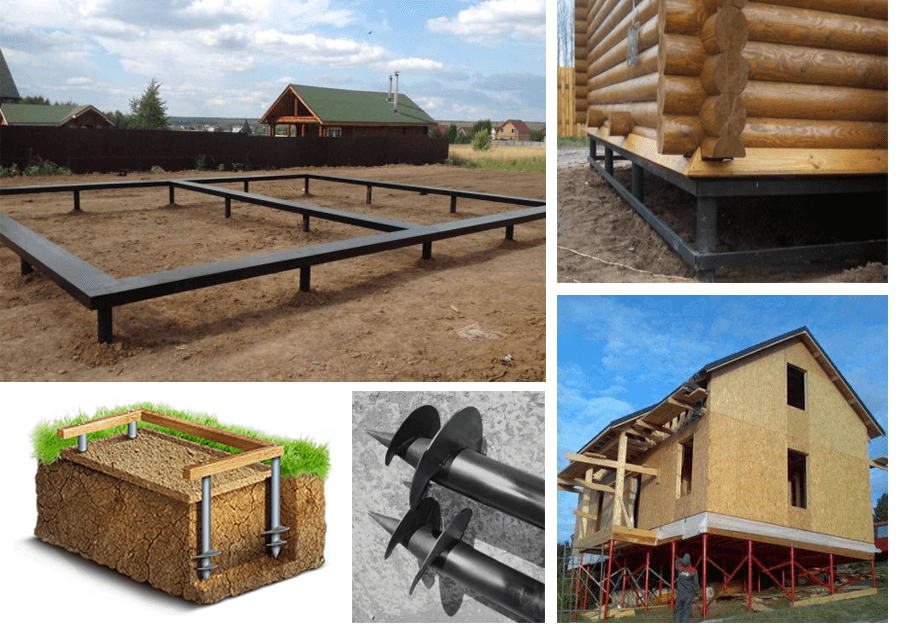

Варианты отделки цоколя

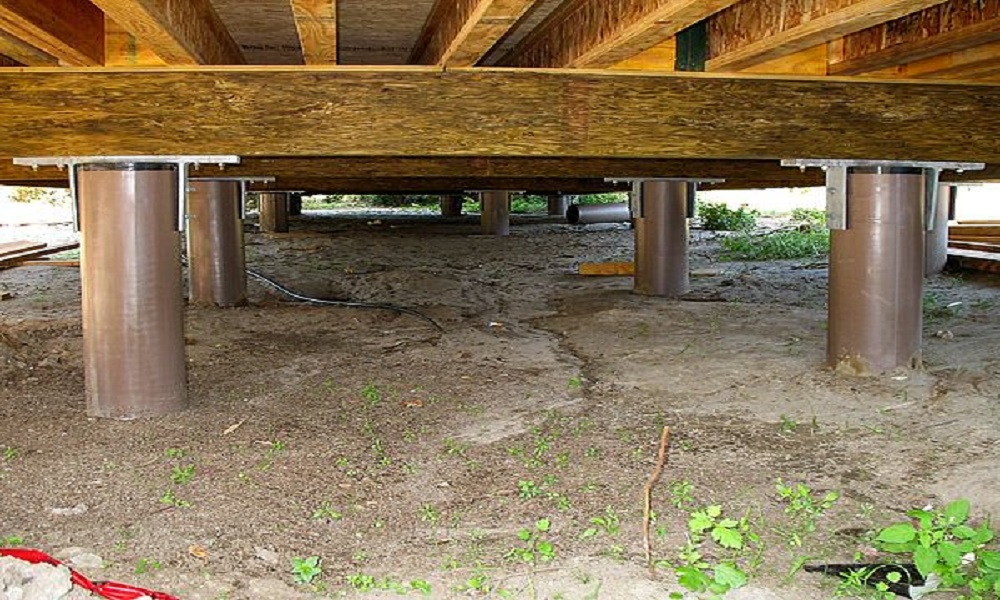

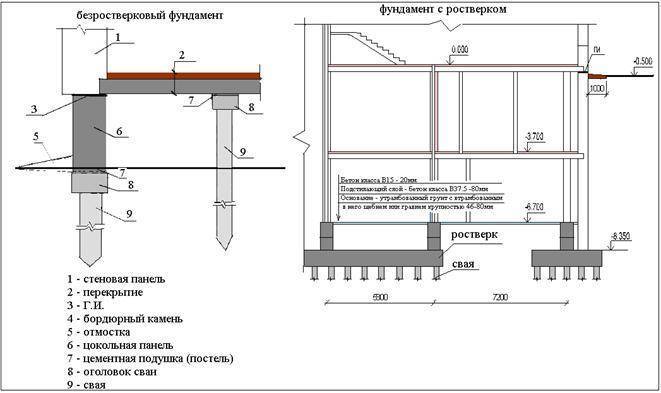

Свайно-винтовой фундамент с высоким ростверком

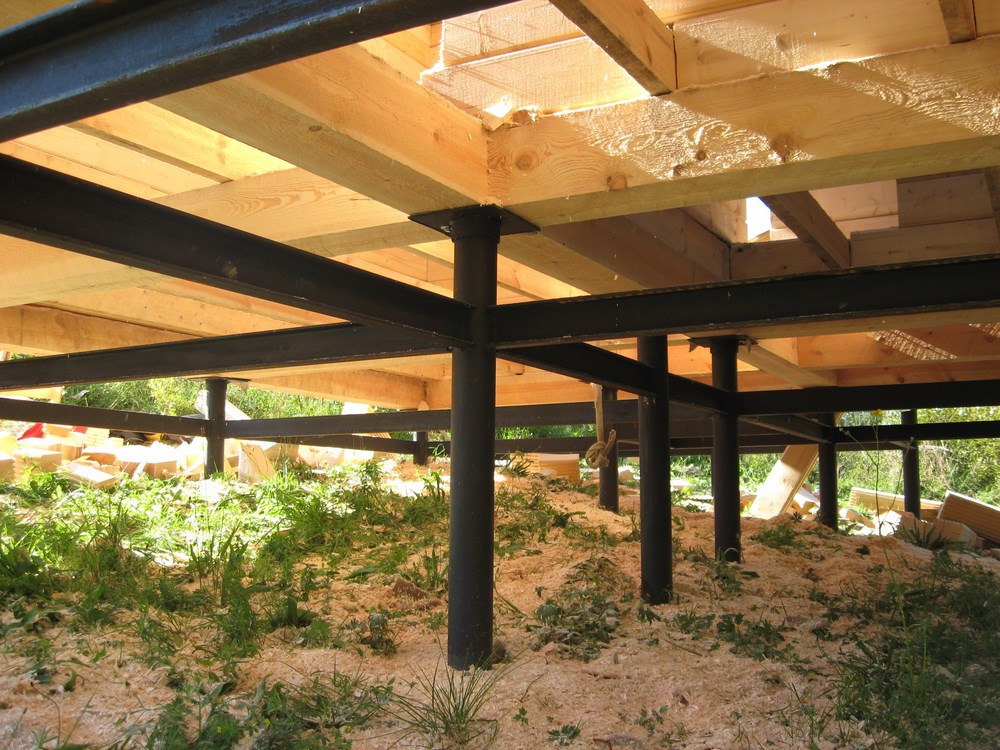

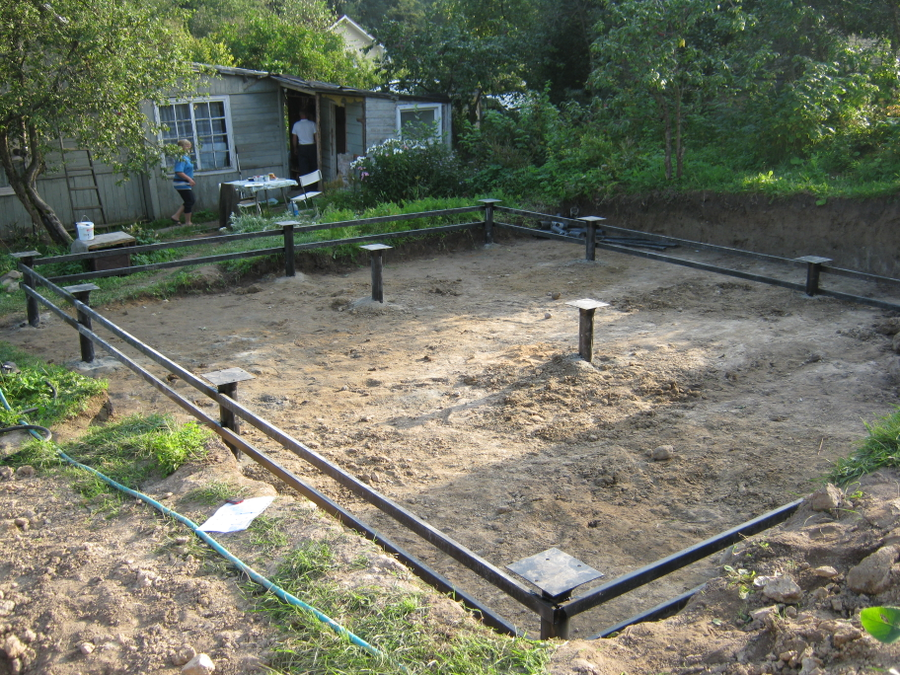

Свайно-винтовое основание с обвязкой

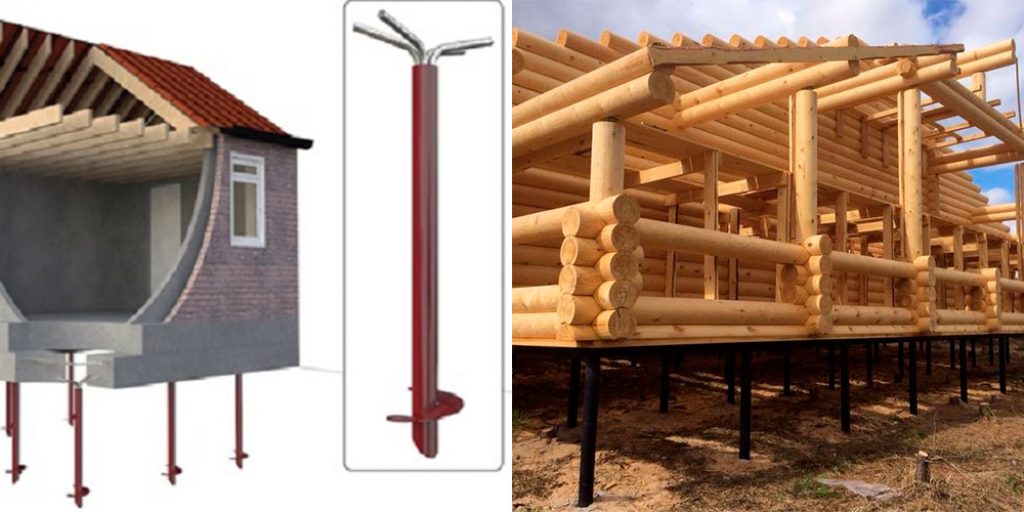

  • Свайно-винтовой фундамент с высоким ростверком монтируется, как правило, на нестабильных и насыщенных влагой грунтах. Средняя длина сваи 2,5 м, так что заглубление по любому получится около 2 м – в таких случаях не страшна даже сезонная подвижность дисперсного пучинистого грунта – такой глубины вполне достаточно для неподвижности.
  • Также такие фундаменты, с применением винтовых свай обустраиваются на склонах, где слишком велики перепады плоскости в разных точках площади основания. Пожалуй, в таких ситуациях обшивка цоколя дома на винтовых сваях наиболее актуальна, и здесь удобнее использовать лёгкие отделочные материалы, например, цокольный сайдинг.

Примечание. В такой отделке нуждается не только цоколь винтового фундамента – любой цоколь, который лишён декоративной облицовки, делает внешний вид здания незаконченным.

Отделочные работы

Закрываем свайно-винтовой цоколь. Принцип отделки

Итак, наша задача состоит в том, чтобы закрыть цоколь для винтовых свай своими руками и для этого можно использовать множество материалов. Тем не менее, суть обустройства такой отделки цоколя дома своими руками очень похожа одна на другую, так как принцип всё равно не меняется.

Кирпич закроется керамической плиткой или простой штукатуркой

Один из вариантов, это когда заделка цоколя на винтовых сваях осуществляется с помощью низкого ростверка. То есть, при монтаже такого фундамента по его периметру раскапывается траншея глубиной до 30 см и заливается лента, где верхняя часть выступает на 10-20 см над уровнем грунта. Так вы получаете постамент для кладки кирпичей, которые, в свою очередь, будут служить основанием для плитки или штукатурки.

Здесь у вас получится как бы два фундамента в одном – винтовой и ленточный, но такая комбинация не только позволит без труда закрыть сваи, но и повысить прочность основы. Кроме того, заливка бетона производится с лёгким арматурным каркасом – в результате лента не будет растрескиваться и тоже послужит частью декорации нижней части дома.

Отделка каменными панелями

Еще один вариант вы видите на фото вверху – это установка обрешётки на сваи под какой-либо листовой материал. В данном случае, это каменные панели, но точно с таким же успехом вы можете смонтировать на них композит или сайдинг. Здесь вы видите два деревянных профиля, но их может быть и больше – всё будет зависеть от высоты цоколя и размеров самого отделочного материала.

Обрешётку здесь не обязательно устанавливать из дерева – чаще его делают из металла, и для этого могут использовать металлический профиль 20×40 мм или даже CD, который используют для монтажа гипсокартона.

Фиксацию можно производить непосредственно на сваи, но это удобно для бруса и металла, где первый прикручивается, а второй приваривается. Для CD лучше всего приварить на сваи уши (металлические пластинки), на которые можно фиксировать кронштейны.

Уголок 120×120 мм служит основанием для кирпича

Есть ещё один способ закрыть пустоту под зданием, причём его цена будет гораздо меньше, нежели обустройство ленточного фундамента. К сваям приваривается уголок 120×120 мм, который послужит основанием для лицевого кирпича, где ширина постели как раз имеет 120 мм. Уголок приваривается строго по уровню и если участок идёт под наклоном, то в верхней части лучше углубиться в землю, чтобы не оставалось пустоты.

Кладка лицевого кирпича

Прежде чем укладывать декоративный кирпич, уголок следует загрунтовать, чтобы снизить возможность его ржавления до минимума. Возведение цоколя производится, как обычная кладка с ложковой перевязкой и со швом не менее 5 мм.

После того как вы поднимете весь периметр, сверху нужно поставить отливы, которые могут быть декоративными, то есть, из комплектации кирпича, либо сделайте их самостоятельно и оцинкованной жести, но первый вариант будет смотреться гораздо лучше.

Утепление винтового цоколя экструзионным пенополистиролом

Также у вас может возникнуть необходимость утепления цоколя фундамента и для этого можно использовать экструзионный пенополистирол. По периметру здания выкапывается траншея 20-30 см глубиной и шириной на штык лопаты и на сваи монтируется обрешётка. Затем вы прикрепляете листы утеплителя, на которые сверху можно укладывать плитку или закрываете их листовым шифером, как это показано на фотографии.

Рекомендация. После закрытия пространства под зданием будет образовываться конденсат, который может вызвать плесень и процесс гниения.
Чтобы этого не происходило, инструкция рекомендует по периметру сделать продухи для вентиляции сечением не менее 8-10 см.

Это касается любой из отделок, так как все они останавливают движение воздуха.

Заключение

В заключение следует напомнить, что отделка цоколя винтового фундамента не заканчивается его закрытием. Дело в том, что влага от атмосферных осадков будет подтекать под низ и это может сослужить нехорошую службу для здания – там будет скапливаться вода. Поэтому, в любом случае по периметру нужно сделать простую или декоративную отмостку для стока воды.

Отличная статья 0

Погреб в доме с ленточным фундаментом


Погреб под домом с ленточным фундаментом с выходом на улицу

Уже многие годы подвальное помещение пользуется большой популярностью среди владельцев частных домов. Его можно использовать для хранения продуктов, засолок, обустроить в нем техническое помещение или даже жилую комнату.

Трудно представить хороший частный дом без подвала. В данной статье мы узнаем, как построить подпол в ленточном фундаменте. Кроме того, мы рассмотрим чем отличается погреб от подвального помещения и как их построить. Но для начала, рассмотрим подготовительные работы.

Подготовительные работы

При строительстве любого фундамента обязательно необходимо изучить грунт, на котором будут производиться работы. Например, существуют глинистые грунты, песчаные, крупнообломочные и многие другие. Каждый из них, имеет свои свойства и несущие способности. Кроме того, не каждый тип фундамента подойдет для того или иного грунта.

Следующее что нужно узнать – это глубина залегания грунтовых вод. Часто бывает, что люди пренебрегают данной работой и не проводят анализ почвы. Впоследствии, в процессе строительства фундамента требуются дополнительные вложения сил и денег. Бывают даже случаи, когда строительство приходится полностью закрыть.

Также необходимо узнать пучинистость грунта.

Другими словами, это уровень промерзания почвы. Влага, которая содержится в грунте, в процессе замерзания увеличивается в объёме и способна поднять даже целое здание. Узнать пучинистость почвы нужно для того, чтобы построить ленточный фундамент ниже уровня промерзания грунта.

Строительство погреба

Если говорить о строительстве погреба или небольшой котельной, то глубина котлована должна быть около 2,2 м. После изучения глубины залегания грунтовых вод и пучинистости грунта, можно приступать к постройке ленточного фундамента. Его можно сделать сборным или монолитным.

Сборный ленточный фундамент часто делается из ФБС блоков, внутрь которых заливается раствор. Преимущества данной основы заключаются в том, что его строительство занимает мало времени. Также очень часто для сборного фундамента применяются железобетонные блоки, изготовленные на заводе.

Для установки монолитного фундамента потребуется опалубка, в которую будет установлен металлический каркас.

После этого в один заход будет произведена заливка бетона.

Для того чтобы сделать фундамент с подвалом необходимо произвести следующие работы:

  1. Делаем необходимые расчеты, при помощи которых можно правильно рассчитать количество строительных материалов и заказать их. Также рассчитываем количество бетона.
  2. Следующий шаг который нужно сделать – выполнить разметку. Для данной работы отлично подойдут металлические или деревянные колышки, на которые необходимо натянуть веревку.
  3. После того как мы произвели разметку можно приступать к выкапыванию котлована. Для того чтобы быстро произвести данную работу можно нанять экскаватор. Стенки котлована должны быть ровными, ничего не должно осыпаться.
  4. На дно траншеи нужно засыпать слой песка и щебня, который будет выполнять роль подушки. В утрамбованном виде слой должен быть около 30 см.
  5. В качестве опалубки можно использовать крепкие доски толщиной 2,5 см. Для того, чтобы после завершения работ их было проще демонтировать, внутреннюю сторону щита нужно заделать клеенкой.
  6. Лента фундамента должна армироваться металлическими прутьями диаметром от 12 до 16 мм. Важно, чтобы металлический каркас не выходил за стенки фундамента. Оптимальный вариант, если арматура будет расположена на расстоянии около 3 см от стенок.
  7. После того как данные работы сделаны, важно еще раз проверить прочность опалубки. Наиболее сильное давление будет сосредоточенно на углах фундамента, а также в самом низу. Поэтому проблемные места дополнительно укрепляем.
  8. Производим заливку бетона. Работа должна быть произведена в один заход, поэтому в большинстве случаев необходимо заказать бетон в «миксере». После завершения заливки обязательно нужно воспользоваться вибратором. С его помощью выйдет воздух и заполнятся все пустоты.
  9. Очень важным этапом работ является гидроизоляция стенок фундамента. Для данной работы можно использовать битумный раствор или рубероид. Также можно воспользоваться современными технологиями, при помощи которых гидроизоляционный материал наносится под давлением.

Строительство подвального помещения

Важно понимать, чем отличается подвальное помещение от погреба. Погреб – это небольшое помещение, которое может возводится даже после завершения строительства фундамента и не требует особо больших денежных затрат. Если же говорить о подвальном помещении, то это нечто больше чем просто погреб. Глубина котлована для подвала, должна быть 2,5– 2,7 м. Кроме того, подвальное помещение можно оборудовать под жилую комнату, бильярдную, или баню. Часто подвал сооружается по всей длине дома.

Если говорить о затратах, то нужно учесть необходимость использования тяжелой техники и грузовых машин. Например, понадобится заказать экскаватор, который должен выкопать траншею. Ее глубина должна быть ниже уровня промерзания грунта. Также необходимы грузовики, которые будут вывозить выкопанный грунт. Экономить на этом не стоит, ведь наличие техники существенно сэкономит время.

Важно! Процесс заливки необходимо осуществить максимум за сутки. Только при этом условии можно быть уверенным в прочности фундамента и стенок подвального помещения. Как уже говорилось ранее, для достижения данного результата нужно использовать «миксер».

После того как котлован полностью готов, дно нужно вычистить и тщательно утрамбовать. Дальше можно приступать к засыпке дна слоем песка и щебня. Каждый слой обязательно выравниваем и утрамбовываем.

Следующий этап – заливка цементной стяжки. Стяжка не только выровняет площадь, но и выполнит тепло- и гидроизоляцию подвального помещения. После того как стяжка полностью застыла, на поверхность необходимо уложить слой гидроизоляции. После этого можно приступать к строительству плиты для дома с подвалом:

  1. Для того чтобы сделать подвальный или подпольный фундамент установите опалубку.
  2. Установите арматурный каркас, который выступит в качестве армирующего элемента и придаст дополнительную прочность конструкции.
  3. В один заход производим заливку бетона. Если процесс заливки делается в жаркий период года, то бетон необходимо дополнительно поливать водой. В теплое время застывание бетона происходит за 2–3 дня.
  4. В целях гидроизоляции нужно покрыть цоколь фундамента слоем мастики. Для защиты фундамента, вокруг дома необходимо сделать отмостку.

Вентиляция подвального помещения

В каждом подвальном помещении нужно обязательно обеспечить циркуляцию воздуха. Вентиляция в доме с ленточным фундаментом необходима для того, чтобы на стенках фундамента не образовалась плесень и грибок. Для того чтобы сделать вентиляцию необходимо в цокольной части пробить отверстия, при помощи которых в подвал будет проникать кислород.

Более эффективной будет принудительная вентиляция. Для этого устанавливаем в приточную трубу вентилятор, при помощи которого в помещение будет подаваться воздух. Также вентилятор необходимо вставить в вытяжную трубу, которая будет выталкивать воздух наружу. Важно, чтобы вентиляторы были включенными одновременно и только при этом вентиляция будет качественная.

Вывод

Как мы увидели из данной статьи, можно сделать хорошее и качественное подвальное помещение даже своими силами. Для данной работы необходимо произвести анализ грунта и качественные подготовительные работы. Если придерживаться технологий и иметь необходимые навыки, то качественный фундамент и подвал вам гарантирован!

  • Фундамент для дома на участке с уклоном
  • Столбчато-ленточный фундамент для дома
  • Как сделать монолитный фундамент своими руками
  • Как разметить фундамент для дома

Большая часть загородных домов обустроена подвалом или погребом, будучи возведенными на ленточном фундаменте. Подобное сооружение отличается от обычных построек тем, что все составляющие основания, расположенные вертикально, являются не только несущей конструкцией для самого фундамента и дома, но и стенами подвального помещения. Подвал – это тот же цокольный этаж, но полностью заглубленный на 2-2,5 метра ниже уровня почвы. Строительство дома с подвалом начинается после определения глубины залегания грунтовых вод.

Особенности сооружения подвального помещения

Ленточный фундамент, сооруженный с учетом всех требований и с соблюдением технологии, становится высокопрочной конструкцией, способной выдерживать довольно большие нагрузки. Для строительства подвала в здании, возведенном на таком основании необходимо учесть не только особенности самого грунта, но и уровень, на котором находятся грунтовые воды.

Подвал удобно использовать в хозяйственных целях

Прежде чем приступить к строительству дома с подвалом, возводя его на ленточном фундаменте, необходимо еще на стадии разработки проекта определить, каковы будут размеры подвального помещения.

Правильно сделать подвал в доме, значит обеспечить все строение дополнительным теплом. Подвальное помещение играет роль своеобразного термоса, значительно увеличивая свою функциональность.

От того, какими будут размеры подвала, зависит, нужно ли вынимать весь грунт с площади под домом. Устройство подвального помещения под всем домом требует дополнительного армирования конструкции, так как лента фундамента будет играть роль стен подвала.

В ходе строительства потребуется соблюдение специально разработанной технологии, в соответствии с которой проводится:

  • армирование пола;
  • устройство вентиляции;
  • изменение поясов ленты фундамента.

Подвал в загородном доме с ленточным фундаментом несет на себе определенную нагрузку. Здесь обычно хранят продукты, и потому обустройству эффективной вентиляции уделают повышенное внимание.

Порядок выполнения работ

Котлован для подвала необходимо углублять на 2-2,5 м

Технология строительства дома с ленточным фундаментом, в котором планируется обустройство подвала, мало чем отличается от обычных работ. В обязательном порядке проводят:

  • разметку участка;
  • работы, связанные с землей;
  • отсыпка и трамбовка;
  • уплотнение основания фундамента;
  • разметка непосредственно ленты основания;
  • сооружение опалубочной конструкции;
  • гидроизоляция;
  • сборка арматурного каркаса;
  • заливка и трамбовка бетона.

Особенностью работ по подготовке к строительству дома на ленточном фундаменте, оборудованным подвалом под всей его площадью, является необходимость выполнения двойной разметки. Первая разметка понадобится для сборки опалубки по всей площади дома, а вторая непосредственно для сооружения ленты.

Подготавливая расчеты, необходимо учитывать высоту стен подвального помещения, которая должна быть не меньше 1,7 или 1,9 метра. Если глубина залегания грунтовых вод не позволить настолько углубить ленту, то необходимо сделать высокий цоколь.

Для получения ровной конструкции необходимо выровнять стенки котлована

Выполнить все работы, связанные со строительством подвала в доме, можно своими руками. Необходимо правильно сделать разметку территории и с полной ответственностью отнестись к выполнению земельных и остальных работ. Малейшее несоблюдение технологии может привести к перекосу и разрушению фундамента.

Начало строительства связано с определением прямого угла и тщательной проверкой диагоналей. Для этого потребуется сделать разметку в точном соответствии с длиной всех сторон будущего здания. Теперь можно приступать к выкапыванию траншей, причем землю отбрасывать следует только за пределы участка.

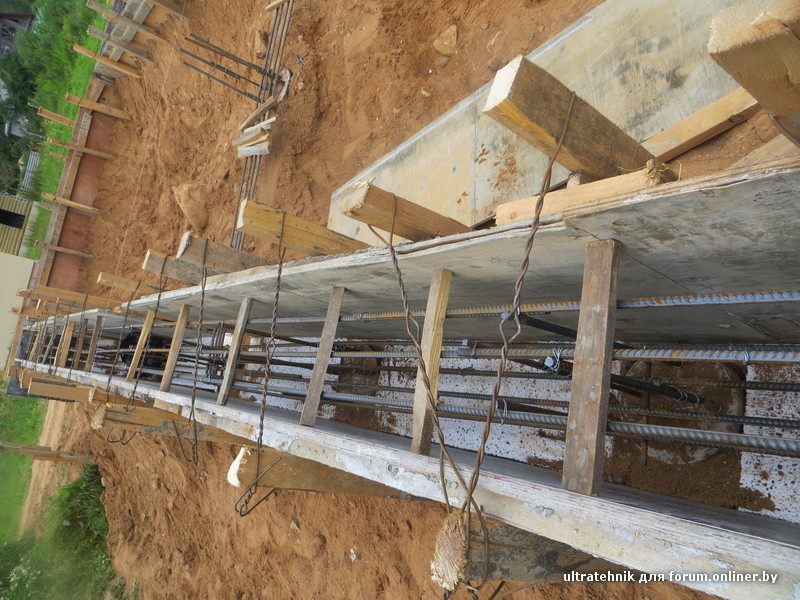

Опалубка и армирование

Сделать опалубку для ленточного фундамента дома, в котором будет оборудован подвал, можно из щитов. Высота их должна соответствовать глубине подвала и немного превышать высоту основания. Устройство опалубки требует правильной и эффективной гидроизоляции, качественного крепежа конструкции с помощью поперечных распорок, чтобы предотвратить возможную деформацию в то время, когда нужно будет залить бетон.

Посмотрите видео, как производится монтаж опалубки для заливки монолитных стен подвального помещения.

Из арматурных прутьев, уложенных на расстоянии 5 сантиметров друг от друга и скрепленных поперечными перемычками, собирают каркас, обеспечивающий полноценное армирование. Пруты арматуры должны иметь диаметр не менее 14 мм. Вязать их можно специальной вязальной проволокой, избегая проведения сварочных работ.

Правильное устройство каркаса гарантирует прочность всей конструкции. Установив собранный в стороне каркас в траншеи можно залить бетон. Сделать раствор необходимо, соблюдая пропорции:

  • 1 часть цемента;
  • 3 части песка;
  • 5 частей мелкофракционного щебня.

Спустя 2-3 недели после того, как была выполнена заливка бетона, можно приступать к демонтажу опалубочной конструкции и обратной засыпке. Прежде чем сделать обратную засыпку, необходимо позаботиться и качественной гидроизоляции сооружения с внешней стороны. Уже после этого можно приступать к выполнению работ, связанных с обустройством непосредственно подвала.

Рекомендуем посмотреть, как выглядит конструкция после демонтажа опалубочных конструкций.

Устройство данного помещения требует дополнительных работ по выкапыванию котлована на территории подвала, его отсыпки, трамбовки, армирования и заливки пола. Чтобы избежать повышенной влажности в подвальном помещении понадобится грамотно выполненная вентиляция и гидроизоляция стен.

Статьи по теме:

  1. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0

    Ленточный фундамент совмещенный с погребом

    Всем добрый день. Этим летом хочу залить ленточный фундамент с погребом, в дальнейшем на него поставить дом из профилированного бруса. Как вы думаете такой фундамент не развалится?

    Последнее редактирование модератором: 21.11.17

  2. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Прошу прощения еще пока не научился правильно размещать чертежи из SketchUp, сейчас постараюсь все исправить и загрузить нормально.
  3. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Подскажите пожалуйста как это можно сделать, загрузить чертежи из SketchUp, а то я не могу разобраться(
  4. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0
  5. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Первым делом хочу залить бетонную плиту 20см под погреб, потом стены погреба, после этого перекрытие над погребом 20 см и в конце уже залить ленточный фундамент под дом.

    Последнее редактирование модератором: 21.11.17

  6. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Разными цветами я обозначил этапы заливки фундамента.
  7. Регистрация: 04.09.11 Сообщения: 11.250 Благодарности: 4.686 Громозека ПРОЕКТЫ ФУНДАМЕНТОВ УДАЛЕННО загрузить чертежи из SketchUp Загружайте skb прямо через кнопку «Загрузить файл».
  8. Регистрация: 05.08.12 Сообщения: 293 Благодарности: 37 Приветствую, не дадите ссылку на программу SketchUp на русском .
  9. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Приветствую, не дадите ссылку на программу SketchUp на русском . Я бы с удовольствие дал бы, но скачивал программу очень давно и не помню с какого сайта.
  10. Регистрация: 08.12.11 Сообщения: 200 Благодарности: 350 Скорее всего ваш погреб отломает от фундамента при сезонный подвижках грунта. Ленточный фундамент является как бы плавающей конструкцией на поверхности грунта. При сезонных подвижках грунта он равномерно гуляет на поверхности а ваш погреб фактически заглублен ниже глубины промерзания и равномерной подвижки с фундаментом не будет. Фундамент игранет вверх а погреб останется на месте. Лучше всего не связывать фундамент и погреб вместе .
  11. Регистрация: 18.10.13 Сообщения: 26 Благодарности: 0 Скорее всего ваш погреб отломает от фундамента при сезонный подвижках грунта. Ленточный фундамент является как бы плавающей конструкцией на поверхности грунта. При сезонных подвижках грунта он равномерно гуляет на поверхности а ваш погреб фактически заглублен ниже глубины промерзания и равномерной подвижки с фундаментом не будет. Фундамент игранет вверх а погреб останется на месте. Лучше всего не связывать фундамент и погреб вместе . Добрый вечер. А как вы думаете если утеплить фундамент и сделать теплую отмостку чтоб фундамент не промерзал, это спасет от сезонных подвижек фундамента?
  12. Регистрация: 08.12.11 Сообщения: 200 Благодарности: 350 Помимо сезонных подвижек есть еще естественная усадка грунта под лентой после заливки в течении первого года пока фундамент не встанет на место окончательно. Есть такая особенность у МЗЛФ. С утеплением есть проблема. Как вы будете утеплять вход в погреб он у ват открытый с улицы. Лучшим вариантом по моему мнению будет сделать вход из дома и не связывать вход в погреб с фундаментом и в будущем с полом. Это решит все проблемы. И конечно утеплить цоколь и отмостку. Как у вас с грунтовыми водами кстати а то получите не погреб а басеин. Гидроизоляция при высоком УГВ очень геморно и любой косяк может свести на нет все усилия.
  13. Регистрация: 04.09.11 Сообщения: 11.250 Благодарности: 4.686 Громозека ПРОЕКТЫ ФУНДАМЕНТОВ УДАЛЕННО Всем добрый день. Этим летом хочу залить ленточный фундамент с погребом, в дальнейшем на него поставить дом из профилированного бруса. Как вы думаете такой фундамент не развалится? Вполне реально. Надо просчитать давление под подошвой МЗЛФ и сделать площадь опоры с запасом. И ничего не просядет. И дом из бруса, ему не страшны просадки .
  14. Регистрация: 08.12.11 Сообщения: 200 Благодарности: 350 Вполне реально. Надо просчитать давление под подошвой МЗЛФ и сделать площадь опоры с запасом. И ничего не просядет. И дом из бруса, ему не страшны просадки . Проблема не в том что просядет или не просядет. Проблема в том что фундамент над землей а погреб под землей вы можете гарантировать что силы морозного пучения не потащат их в разные стороны? То что брусовой дом стерпит лопнутый фундамент это да но это кому-нибуть надо? Вы уверенны что сможете все точно посчитать не имея никаких данных по грунту, глубине промерзания, УГВ и т д. Я думаю что можно сделать все что угодно но нужно ли. Ваш вариант требует серьезных расчетов желательно в приличной конторе на основе исследований грунтов и тд. А также что мне кажется наиболее важно это качественное исполнение. Все это довольно затратные мероприяти. Вопрос а нужен ли ему весь этот гемор без каких либо гарантий?
  15. Регистрация: 04.09.11 Сообщения: 11.250 Благодарности: 4.686 Громозека ПРОЕКТЫ ФУНДАМЕНТОВ УДАЛЕННО можете гарантировать что силы морозного пучения не потащат их в разные стороны? То что брусовой дом стерпит лопнутый фундамент это да но это кому-нибуть надо?

    При надлежащем исполнении такой фундамент не «лопнет» ни при каких обстоятельствах. Даже если его подвесить за крайние точки.

    Вы уверенны что сможете все точно посчитать не имея никаких данных по грунту, глубине промерзания, УГВ и т д.

    Да, неплохо бы хоть что то знать по грунту для расчета ширины подошвы. Но скорей всего ничего не потребуется. УГВ же для МЗЛФ вообще не важен.

    на основе исследований грунтов и тд.

    Вполне можно провести «исследование» и самостоятельно. Для данного случая — пойдет.

    Все это довольно затратные мероприяти. Вопрос а нужен ли ему весь этот гемор без каких либо гарантий?

    Что хотели этим сказать ? Гарантий не дает даже страховой полис .

  1. Уважаемые участники и профессионалы! С Вашей помощью и советами 3 года назад начал строительство..

    После окончания строительства коробки дома (2 этажа пеноблок ) на ленточный армированный фундамент заглубленный 1.3 столкнулся с затруднением. Грунт песок.

    Как видно на картинке имеется отсек ленточного фундамента (правый верх угол) под веранду. Я хочу теперь под верандой сделать подвал — погреб. В чем сомнения? А вот в чем… начинаю выбирать оттуда грунт (сырой песок).. выбираю его полностью до уровня нижнего края подошвы фундамента. А как заблокировать выдавливание песка из под ленты фундамента в сторону вновь выбранной ямы? Т.е. боюсь, что песок из под фундамента со стороны дома и со стороны внешнего периметра начнет со временем выдавливаться и фундамент начнет проседать, а также сам грунт заполненный внутренний объем периметра фундамента начнет давить на стенку фундамента веранды и сломает ее, теперь ведь стенку фундамента не упирает в сторону дома земля в зоне веранды?

    1 вариант — вырыть яму только до уровня нижней подошвы фундамента и на этом уровне залить монолит плиту пола с торцевым упором в стенки ленты фундамента. Но при этом получается очень низкая высота погреба — 1.5 метра. Т.е. НЕУДОБНО. 2 вариант — ? Как опуститься ниже фундамента и укрепиться так, чтобы весь фундамент дома не поехал???? Например так — я вдоль одной из стенок фундамента веранды опускаюсь ниже на 0. 5метра подошвы фундамента, срезая ровно песок вдоль стенки фундамента. Пусть при этом песок (будем так считать) не осыпается и держиться под лентой фундамента. В это время я очень быстро ставлю опалубку впритык с стенке фундамента, армирую, заливаю по высоте 0.7. Ждем-с… застыло, укрепился. И так вдоль оставшихся 3- стенок.

    Получили замкнутый периметр ленты высотой 0.7 м впритык к основному фундаменту из которых 0.5 метра ниже основного фундамента. Теперь могу уже в этом замкнутом периметре внизу сделать монолит плиту для погреба.

    Будет ли такое решение технически правильным? Не будет ли в будущем смещение основного фундамента за счет выдавливания грунта в сторону погреба?

    Я как думаю — если за 2 года фундамент устоялся и спрессовал под собой песок до определенной плотности, и не дать этому песку уйти (выдавиться) при надстройке рядом другого дополнительного ленточного периметра, то должно статически все остаться на своих местах? Верны ли мои рассуждения?

  2. Добавление

    Вот увеличенный снимок чертежа. Как видно, что я срезал песок ниже фундамента..

    И вот тут он может так поползти от давления, что ничего не успею ???

Подпол в доме с ленточным фундаментом

Фундамент с подвалом не под всем домом

Для жильцов частного дома погреб – это предмет первой необходимости. Такое помещение, вырытое под землей, благодаря своему микроклимату, позволяет хранить продукты питания и консервацию в любое время года. В прошлом, таким подвалом заменяли холодильники, если в населенном пункте не было электричества. Сегодня погреб в частном строительстве так же востребован, как и раньше, и его прямое назначение – хранение продуктов. Подвал же может использоваться в абсолютно разных целях, например, как технический этаж.

Для строительства погреба и подвала желательно нанять специалиста, так как подобные работы имеют массу подводных камней. Но можно обойтись и своими руками, при соблюдении определенных правил.

Условия для строительства

Фото траншеи под ленточный фундамент в погребе

Погреб, в отличие от традиционного подвала обладает меньшими размерами, а его строительство можно проводить после возведения дома. Устройство такого помещения внутри существующего жилья возможно лишь в том случае, если строение располагается на ленточном фундаменте. В домах с монолитной плитой строительство погреба невозможно. В таких случаях подполы обустраивают только за пределами фундамента дома, например, в пристройках.

Для уменьшения потери тепла входная дверь погреба должна быть утеплена. Над погребом желательно наличие строения, такого как сарай или переходное помещение, чтобы была возможность вентиляции и сушки подвала. Для постоянной вентиляции и поддержания микроклимата нужно делать специальные отверстия и ниши в стенах.

Следуя рекомендациям, размеры не должны превышать 3*3 м. Глубина ограничивается составом грунта и уровнем грунтовых вод.

Строить погреб лучше всего в летнее время года, так как грунтовые воды в это период находятся на относительно низком уровне, а количество осадков – минимальное.

Особенности строительства подвала

Фото устройства погреба с монолитным основанием

Строительство любого подпола в доме начинается с рытья котлована. Во время проведения землеройных работ следует соблюдать меры безопасности, и не допускать обвала стен котлована, для чего нужно укреплять стены распорками, сетками и прочими приспособлениями.

После того как котлован вырыт, нужно приступать к возведению фундамента. Стоит отметить, что для погреба фундамент может быть как ленточным, так и монолитным. Первый – наиболее дешевый, требует меньших трудозатрат и материалов, однако, его строительство представляется возможным только при отсутствии пучинистых грунтов. Если же на дне подвала грунт пучинистый, то придется возводить монолитную плиту.

Если погреб строится в строении, которое стоит на ленточном фундаменте, то у такого подпола должна обязательно быть монолитная плита. Такой фундамент стоит дорого, так как на него расходуется много материала, однако, он полностью предотвратит подтопление грунтовыми водами и послужит хорошим основанием для возведения стен.

Для строительства монолитной плиты используются материалы:

  1. Бетон, это основной материал для плиты. Если нет возможности заказать его на производстве, то можно изготовить самому, для чего дополнительно потребуются бетономешалка, песок, щебень, вода и цемент марки не ниже М100.
  2. Ребристая арматура, из которой вяжут каркас, а также проволока для ее соединения.
  3. Материал для создания опалубки – деревянные щиты или доска.

При наличии пучинистого грунта, его желательно удалить и заменить песком крупной фракции или гравийно-песчаной смесью, чтобы влага не подходила близко к монолитной плите. Для монолитной плиты котлован нужно рыть на полметра глубже расчетной отметки пола подвала.

После того как песчаное дно будет выровнено по уровню и уплотнено, ему необходимо дать просохнуть. Песчаное дно желательно застелить полиэтиленовой пленкой, после чего засыпать 5 см песка и около 10 см щебня мелкой фракции. Каждый слой следует уплотнить по отдельности. Если не устроить подобный дренажный слой, то верх будет сохнуть быстрее, чем низ, что в итоге приведет к возникновению трещин. Такую работу придется переделать, так как через эти трещины подвал будет постоянно затапливаться грунтовыми водами.

Видео о том, что необходимо учитывать при строительстве:

Пошаговая инструкция по возведению погреба

После застывания фундамента подвала выводятся его стены

После подготовки основания нужно сделать арматурный каркас, для чего нарезанные арматурные прутья следует уложить по всей площади внутри фундамента, соблюдая расчетный шаг ячейки. После того как прутья арматуры будут связаны монтажной проволокой в единый каркас, под него следует подложить кирпичи или распорки, чтобы каркас не лежал на земле. Технологией строительства предусматривается каркас, который должен состоять из двух ярусов, каждый из которых должен быть удален от поверхности земли или монолитной плиты минимум на 5 см.

Когда каркас уложен, можно приступать к устройству опалубки. Ее желательно делать из деревянных щитов с водонепроницаемым покрытием, в случае их отсутствия, сойдет и опалубка из досок, но ее внутреннюю поверхность желательно обтянуть полиэтиленом, чтобы предотвратить быструю потерю влаги бетоном. Опалубка должна быть немного выше уровня фундамента.

Теперь остается только залить бетонную смесь по всей поверхности. Лить фундамент нужно весь сразу, не давая застывать отдельным участкам. Для удаления пор и пустот желательно воспользоваться глубинным вибратором или виброрейкой. После укладки, бетонную поверхность выравнивают, придавая нужные уклоны, в случае такой необходимости. Первые несколько дней поверхность плиты рекомендуется смачивать водой, для предотвращения неравномерного высыхания верхней и нижней части плиты. Для полного затвердевания потребуется до 6 дней.

После того как фундамент затвердеет, можно возводить стены и перекрытие. Самым лучшим материалом для стен подвала считается морозостойкий кирпич. Но это один из самых дорогих вариантов, поэтому сегодня стены возводят из сборных конструкций, которые стоят намного дешевле. В качестве материала для перекрытия подойдет обычная доска, которую необходимо будет утеплить и обработать полимерными материалами.

Ленточный фундамент для дома с подвалом

Уже многие годы подвальное помещение пользуется большой популярностью среди владельцев частных домов. Его можно использовать для хранения продуктов, засолок, обустроить в нем техническое помещение или даже жилую комнату.

Трудно представить хороший частный дом без подвала. В данной статье мы узнаем, как построить подпол в ленточном фундаменте. Кроме того, мы рассмотрим чем отличается погреб от подвального помещения и как их построить. Но для начала, рассмотрим подготовительные работы.

Подготовительные работы

При строительстве любого фундамента обязательно необходимо изучить грунт, на котором будут производиться работы. Например, существуют глинистые грунты, песчаные, крупнообломочные и многие другие. Каждый из них, имеет свои свойства и несущие способности. Кроме того, не каждый тип фундамента подойдет для того или иного грунта.

Следующее что нужно узнать – это глубина залегания грунтовых вод. Часто бывает, что люди пренебрегают данной работой и не проводят анализ почвы. Впоследствии, в процессе строительства фундамента требуются дополнительные вложения сил и денег. Бывают даже случаи, когда строительство приходится полностью закрыть.

Также необходимо узнать пучинистость грунта. Другими словами, это уровень промерзания почвы. Влага, которая содержится в грунте, в процессе замерзания увеличивается в объёме и способна поднять даже целое здание. Узнать пучинистость почвы нужно для того, чтобы построить ленточный фундамент ниже уровня промерзания грунта.

Строительство погреба

Если говорить о строительстве погреба или небольшой котельной, то глубина котлована должна быть около 2,2 м. После изучения глубины залегания грунтовых вод и пучинистости грунта, можно приступать к постройке ленточного фундамента. Его можно сделать сборным или монолитным.

Сборный ленточный фундамент часто делается из ФБС блоков, внутрь которых заливается раствор. Преимущества данной основы заключаются в том, что его строительство занимает мало времени. Также очень часто для сборного фундамента применяются железобетонные блоки, изготовленные на заводе.

Для установки монолитного фундамента потребуется опалубка, в которую будет установлен металлический каркас. После этого в один заход будет произведена заливка бетона.

Для того чтобы сделать фундамент с подвалом необходимо произвести следующие работы:

  1. Делаем необходимые расчеты, при помощи которых можно правильно рассчитать количество строительных материалов и заказать их. Также рассчитываем количество бетона.
  2. Следующий шаг который нужно сделать – выполнить разметку. Для данной работы отлично подойдут металлические или деревянные колышки, на которые необходимо натянуть веревку.
  3. После того как мы произвели разметку можно приступать к выкапыванию котлована. Для того чтобы быстро произвести данную работу можно нанять экскаватор. Стенки котлована должны быть ровными, ничего не должно осыпаться.
  4. На дно траншеи нужно засыпать слой песка и щебня, который будет выполнять роль подушки. В утрамбованном виде слой должен быть около 30 см.
  5. В качестве опалубки можно использовать крепкие доски толщиной 2,5 см. Для того, чтобы после завершения работ их было проще демонтировать, внутреннюю сторону щита нужно заделать клеенкой.
  6. Лента фундамента должна армироваться металлическими прутьями диаметром от 12 до 16 мм. Важно, чтобы металлический каркас не выходил за стенки фундамента. Оптимальный вариант, если арматура будет расположена на расстоянии около 3 см от стенок.
  7. После того как данные работы сделаны, важно еще раз проверить прочность опалубки. Наиболее сильное давление будет сосредоточенно на углах фундамента, а также в самом низу. Поэтому проблемные места дополнительно укрепляем.
  8. Производим заливку бетона. Работа должна быть произведена в один заход, поэтому в большинстве случаев необходимо заказать бетон в «миксере». После завершения заливки обязательно нужно воспользоваться вибратором. С его помощью выйдет воздух и заполнятся все пустоты.
  9. Очень важным этапом работ является гидроизоляция стенок фундамента. Для данной работы можно использовать битумный раствор или рубероид. Также можно воспользоваться современными технологиями, при помощи которых гидроизоляционный материал наносится под давлением.

Строительство подвального помещения

Важно понимать, чем отличается подвальное помещение от погреба. Погреб – это небольшое помещение, которое может возводится даже после завершения строительства фундамента и не требует особо больших денежных затрат. Если же говорить о подвальном помещении, то это нечто больше чем просто погреб. Глубина котлована для подвала, должна быть 2,5– 2,7 м. Кроме того, подвальное помещение можно оборудовать под жилую комнату, бильярдную, или баню. Часто подвал сооружается по всей длине дома.

Если говорить о затратах, то нужно учесть необходимость использования тяжелой техники и грузовых машин. Например, понадобится заказать экскаватор, который должен выкопать траншею. Ее глубина должна быть ниже уровня промерзания грунта. Также необходимы грузовики, которые будут вывозить выкопанный грунт. Экономить на этом не стоит, ведь наличие техники существенно сэкономит время.

Важно! Процесс заливки необходимо осуществить максимум за сутки. Только при этом условии можно быть уверенным в прочности фундамента и стенок подвального помещения. Как уже говорилось ранее, для достижения данного результата нужно использовать «миксер».

После того как котлован полностью готов, дно нужно вычистить и тщательно утрамбовать. Дальше можно приступать к засыпке дна слоем песка и щебня. Каждый слой обязательно выравниваем и утрамбовываем.

Следующий этап – заливка цементной стяжки. Стяжка не только выровняет площадь, но и выполнит тепло- и гидроизоляцию подвального помещения. После того как стяжка полностью застыла, на поверхность необходимо уложить слой гидроизоляции. После этого можно приступать к строительству плиты для дома с подвалом:

  1. Для того чтобы сделать подвальный или подпольный фундамент установите опалубку.
  2. Установите арматурный каркас, который выступит в качестве армирующего элемента и придаст дополнительную прочность конструкции.
  3. В один заход производим заливку бетона. Если процесс заливки делается в жаркий период года, то бетон необходимо дополнительно поливать водой. В теплое время застывание бетона происходит за 2–3 дня.
  4. В целях гидроизоляции нужно покрыть цоколь фундамента слоем мастики. Для защиты фундамента, вокруг дома необходимо сделать отмостку.

Вентиляция подвального помещения

В каждом подвальном помещении нужно обязательно обеспечить циркуляцию воздуха. Вентиляция в доме с ленточным фундаментом необходима для того, чтобы на стенках фундамента не образовалась плесень и грибок. Для того чтобы сделать вентиляцию необходимо в цокольной части пробить отверстия, при помощи которых в подвал будет проникать кислород.

Более эффективной будет принудительная вентиляция. Для этого устанавливаем в приточную трубу вентилятор, при помощи которого в помещение будет подаваться воздух. Также вентилятор необходимо вставить в вытяжную трубу, которая будет выталкивать воздух наружу. Важно, чтобы вентиляторы были включенными одновременно и только при этом вентиляция будет качественная.

Как мы увидели из данной статьи, можно сделать хорошее и качественное подвальное помещение даже своими силами. Для данной работы необходимо произвести анализ грунта и качественные подготовительные работы. Если придерживаться технологий и иметь необходимые навыки, то качественный фундамент и подвал вам гарантирован!

Обсудить статью на форуме

Подвал/цоколь под эксплуатируемым домом – углубляемся правильно

Как сделать подвал или цоколь после строительства дома, чтобы получить прибавление площади, а не проблемы.

В идеале, с целесообразностью возведения цокольного этажа или подвала определяются еще на этапе проектирования, и строительство ведут с соблюдением определенной технологии. В реальности же необходимость в дополнительном помещении может возникнуть значительно позже, например, когда приобретается дом, требующий капитальной реконструкции, или появляется возможность провести желанные удобства в свой собственный. Не у всех есть возможность пристроить отдельное техническое помещение или выделить под него комнату, иногда реальнее углубиться. Вот и среди пользователей портала FORUMHOUSE есть умельцы, решающие такие задачи с положительным результатом.

Сразу стоит оговориться, что возможность строительства подвала под стоящим домом главным образом зависит от типа фундамента. Ленточный, свайный или свайно-ростверковый допускает подобные манипуляции, с плитным ничего не получится. И дело даже не в титанических усилиях, которые придется приложить, чтобы демонтировать даже часть плиты, а в том, что нарушение целостности – это потеря несущей способности. Имеет значение и тип коробки – под каменной конструкцией можно обустроить подвальное помещение, но подвести под стены цокольный этаж не получится, тогда как сруб или дом из бруса реально «вывесить» и поднять за счет цоколя. Еще один важнейший параметр – тип грунта и уровень грунтовых вод. Если УГВ высокий, углубление будет максимально осложнено, а в некоторых случаях и невозможно. Твердопластичная глина же означает, что копать придется долго и нудно, скорее всего, с применением лома или перфоратора, так как придется буквально «выгрызать» каждый кусок.

Основное отличие строительства подвала в готовом доме от строительства первым этапом – ручной труд: и копать, и выбирать землю, и заливать раствор придется своими силами, без привлечения спецтехники. Поэтому трудно, долго, сложно, но можно, что и доказано нашими умельцами.

alex_gagra Пользователь FORUMHOUSE

Исходные данные: ленточный фундамент 7×10метров, заглублен на 70 см в глину (или на 120 см от земли), ширина – 40 см, арматура диаметром 16 мм, два ряда по две линии. Масса дома – около 120 тонн. Грунт – твердопластичная глина (после снятия плодородного слоя 40-50 см, выбивали фундамент ломом, копать лопатой было невозможно), УГВ ниже семи метров. Буду заглублять подвал ниже залегания основания фундамента, согласен, что правильно и проще рыть котлован сразу, но что имеем, с тем и работаем.

Чтобы не наделать ошибок, alex_gagra создал тему на форуме, в которой попросил у более опытных товарищей объяснить технологию, и на его просьбу откликнулись. В целом, процесс сводится к ручному рытью котлована нужной глубины и последующему бетонированию стен и пола. Бетонирование необходимо для сохранения несущей способности фундамента и компенсации бокового давления. Самый важный вопрос – на каком расстоянии от подошвы фундамента можно копать котлован и заливать стену. Ответ дал один из участников обсуждения.

VilArt33 Пользователь FORUMHOUSE

Копать от подошвы существующего фундамента разрешается в 30-ти градусной зоне от горизонтали подошвы. Это самый простой способ, получится форма вынутого грунта, соответствующая перевернутой усеченной пирамиде от подошвы фундамента.

В другой теме ответ на этот же вопрос немного отличается.

bohlc Пользователь FORUMHOUSE

От вертикали ленты откладывайте вниз угол 45 градусов. Это опорная часть грунта, на которой стоит лента, трогать ее нельзя.

В принципе, верны оба варианта, только первый оправдан при твердопластичных глинах с низким УГВ, а перестраховаться и сделать угол побольше имеет смысл, если почвы более рыхлые.

Учтя советы бывалых, alex_gagra перед началом работ нарисовал план-схему.

И воплотил ее в жизнь – отступили по метру от фундамента, вырыли по периметру траншею до уровня подошвы, высота от уровня земли до плит перекрытия составила 2,2 метра. Собрали опалубку шириной 20 см, из ОСП (одна стена), связали арматурный каркас, залили бетоном посредством миксера (удалось смастерить приемник вместо перетаскивания ведрами). На этом первый этап закончился, бетон оставили для созревания. Через две недели приступили ко второму этапу – откопали оставшийся грунт, залили ленту под перегородку. Под опалубкой – ни трещин, ни сырости. Пол в дальнейшем решено выложить плиткой.

Похожая ситуация и у Hukuma – глина, УГВ на глубине более шести метров, заглубленный ленточный фундамент, дополненный буронабивными сваями. От подошвы отступил на метр с лишним, заглубился на 1,7 м, толщину стенок подвала сделал 20 см, двойной арматурный каркас. Пол бетонный слоями – стяжка, изоляция, армированная плита толщиной 15 см.

Hukuma Пользователь FORUMHOUSE

Вариант, конечно, рискованный, даже несколько авантюрный, но в моем случае все сошло с рук. Четыре года – полет нормальный, температура в подвале – от +3 до +14 градусов. В подвале хранятся овощи, материалы, боящиеся замораживания, установлена насосная станция и резервуар для воды объемом 200 л.

Еще один умелец нашего портала с проблемой углубления подвала столкнулся в ходе реконструкции купленного сруба с полувековым «стажем». Так как колодец для снабжения домочадцев водой он выкопал прямо под домом, возникла необходимость частично превратить сухой, мелкий подпол в полноценный подвал. Ввиду того, что вес сруба значительно меньше, чем каменного дома, грунтовые воды глубоко, и сам грунт мало подвержен морозному пучению, бетонировать стены подвала Arty-CooL не стал. Он отступил от ленты фундамента, углубился, залил ленту с армированием по всему периметру получившегося помещения и выложил подпорные стены б/у кирпичом, прилично на этом сэкономив. Теперь и обслуживание колодца проблем не доставляет, и места для хранения инвентаря и припасов достаточно. Кроме того, стены подвала станут опорой для перекрытия.

Arty-CooL Пользователь FORUMHOUSE

Стены подвала потом ещё буду наращивать, и прямо на них буду выкладывать тумбы для подпорки балок пола.

washerman Пользователь FORUMHOUSE

Подвал в гараже понадобился для размещения в нем насосных станций для воды, накопительной емкости на 500 литров и в дальнейшем для размещения системы водоочистки. Грунтовые воды залегают глубоко, почва – песок.

Глубина котлована составила 2,1 метра, в процессе выборки песчаного грунта приходилось оперативно сооружать подпорные щиты, так как откосы норовили осыпаться. В углу котлована сделано углубление – приямок, в данном случае он потребовался для насосного оборудования, чтобы обеспечить нужный уровень ввода. Обычно же его делают на случай подтопления, для сбора и откачки воды. На дно котлована washerman уложил гидроизоляцию (рубероид), выставил арматурный каркас и залил бетонную плиту толщиной 15 см. Стены обложил кирпичом, с армированием рядов, подпорные щиты оставил, проложив между ними и кирпичной стеной рубероид. Когда стены были закончены, собрал опалубку, связал арматурный каркас, установил его на обрезки канализационной трубы вместо специальных подставок, и залил плиту с люком.

Tatami Пользователь FORUMHOUSE

В наличии бревенчатый деревянный дом 39 года постройки с поздними пристройками, под бревенчатым домом подвал. Даже не подвал, а цокольный этаж, где львиную долю кладки делали не очень опытные солдаты. Каждая стена сложена по-разному, и только в некоторых местах похоже на нормальную кладку. Стоит задача откопать большую комнату около 30 квадратов – углубиться на 1,3 метра, усилить стены и балки перекрытия, прорубить окно.

Фундамента как такового под помещением не было – стены цоколя сложены прямо на земле, но, тем не менее, дом простоял почти век, и в обозримом будущем разрушаться не планирует. Первым делом выкопали углубления под стенами в нескольких местах и сложили кирпичные буйки/подпорки, чтобы при углублении стены не посыпались. Параллельно укрепили стены арматурой и металлическим профилем, также усилили квадратным профилем балки перекрытия. Окно в цоколе прорубили практически сразу – через него проще удалять выбранный грунт и подавать материалы. По мере откапывания вокруг буйков выкладывали подпорные стены, остающиеся пустоты засыпали песком. Приямок выкопали снаружи, вставили окно, утрамбовали дно, настелили гидроизоляцию с заходом на стены, уложили сетку, залили бетоном по желобу через окно. Теперь в этой комнате можно хоть мастерскую организовать, хоть котельную, хоть бильярдную.

Источники: http://fundamentclub.ru/ustrojstvo/pogreb-podval-s-lentochnym-fundamentom.html, http://bouw.ru/article/lentochniy-fundament-dlya-doma-s-podvalom, http://www.forumhouse.ru/articles/house/6937

Свайный фундамент и подвал

Свайным дом с подвалом

Как известно, свайный фундамент возводят обычно в местностях, где грунт сыпучий или увлажненный. По этой причине подвалы в домах со свайным фундаментом устраивать не рекомендуется, хотя и возможно.

Но ведь погреб в частном доме просто необходим.Как же все-таки оборудовать подвал в доме, где планируется свайный фундамент?

В этом случае фундамент исполняется несколько иначе, чем для дома без подвала.

В статье будет рассмотрен случай, когда подвал оборудуется сразу, вместе с основным строительством дома.

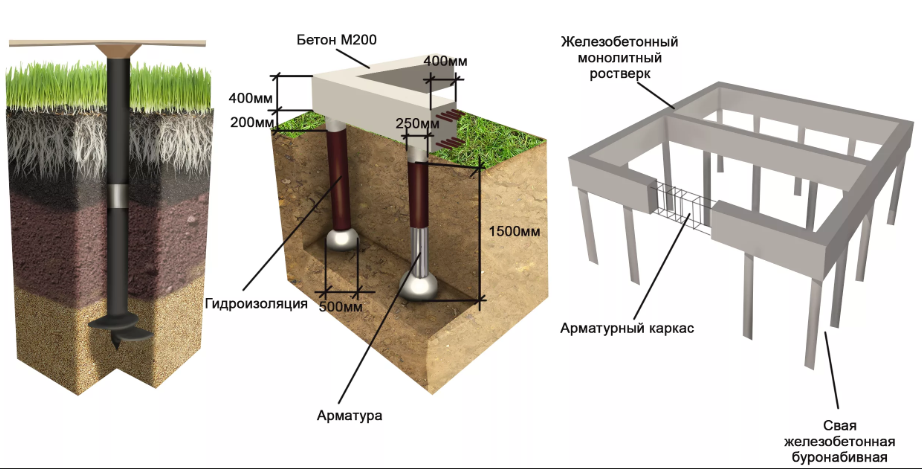

Что собой представляют винтовые сваи?

Различные типы свай

Прежде, чем вести разговор о том, как оборудовать погреб в доме со свайной фундаментной основой, нужно уяснить, что такое сваи и фундамент свайного типа.

Свайными столбами называются специальные трубные конструкции, изготовленные из металла, которые имеют заостренный конец. К этому концу присоединяется лопасть определенной формы. Сама свая должна иметь площадь сечения меньше, чем соответствующий показатель лопасти в поперечнике.

Такое «сооружение» ввинчивают в землю.  Верхний конец свайного столба оснащается приваренным оголовком, на которомбудет закреплено основание будущего строения.

Фундамент такого типа очень дорогостоящ, потому редко применяется в частном строительстве.

Но все же применяется, в основном в местностях, где слабый грунт. Естественно в такой местности и подвал может не выдерживать нагрузок.

При свайных фундаментах строить подвальные помещения не каждая строительная фирма возьмется. Говорить о самостоятельном возведении тем более не стоит.Здесь нужна предельная осторожность.

Главным условием в этом случае является расстояние от стен, которые ограждают погреб, до свай. Оно должно быть не менее 2 м, иначе сваи потеряют устойчивость, а грунт может дать трещину от нагрузок.  Потому для того, чтобы рыть котлован для подваланеобходимо точно знать, где расположена каждая свая.

Приступают к подвальным коммуникациям после того, как подготовлена основа свайного фундамента. В этом случае кирпичи, просмоленные бревна или возведенные железобетонные блоки могут служить строительным материалом.

Последовательность работы

Подготовка к вручиванию винтовых свай

Начинать оборудование подвала следует с обустройства пола. Сначала производится засыпка подушки. Ее делают из песка и гравия. Потомподушкатщательно утрамбовывается. После этого на неё сверху настилается гидроизоляция, представляющая плотнуюклеенчатую плёнку или рубероид. После этогона пленку укладывается мелкая сетка, используемая в штукатурном деле, и заливается стяжка.

После пола, нужно браться за возведение стен. Вэтой ситуации лучше и практичнее делать стены из простого строительного кирпича. Его можно потом покрыть штукатуркой. Зазор между стенкой котлована и кладкой подвала нужно засыпать плотно песком.Песок необходимо поплотнееутрамбовать, а также полить водой. Он тогда сам плотно уляжется.

Если пренебречь такими мерами, то подобная небрежность может вылиться в выпучивание почвы вокруг подвала и ослабление устойчивости свай. А последствия ослабления свайного фундамента могут быть самые непредсказуемые.

Кроме того, стены подвального помещения лучше всего делать не ровными, а овальными, чтобы избежать точечных нагрузок в случае выпучивании почвы. Такая форма подвальных стен будет смягчать давление, распределяя его вдоль большей площади.

Важно также, чтобы котлован подвального помещения получился одинаково удалённым от свайных столбов.

Читайте также:  Как утеплить свайно-ростверковый фундамент

Ключевое условие
Здание на винтовых сваях

Котлован под погреб нельзя копать на расстоянии менее двух-одного метров, винтовых стволов. Если нарушать правила, то может произойти движение и просадка грунта.

Подвал необходимо размещать в центре фундаментной основы, удаление от свай нужно соблюдать одинаковое.

В случае отсутствия опыта строительных работ такой подвал лучше пригласить строить специалистов либо строить под контролем опытных застройщиков, специализирующихся на подобном виде строительства.

При строительстве подвалов в последнее время используют возведение их на винтовых сваях.Сегодня такие подвалы самые популярные среди строительных организаций, которые возводят жилые зданий. Обеспечивают такой выбор ряд преимущественных особенностей применения винтовых свай.

Вариант подвала или цоколя на сваях

Подвал дома

Такой вариант можно использовать при строительстве домов в местностях, подвергающихся постоянным наводнениям и подтоплениям. Вариант этот неплохой, но довольно дорогостоящий, если сравнивать с традиционным ленточным фундаментом.

Свайный столб здесь подбирается для каждого строения, участка местности и типа грунта. Мало того, при строительстве приходится предусматривать множество разных нюансов, о которых непрофессионалы ничего не знают.

В доме, где возведен свайный фундамент, цоколь и подвал нужно очень тщательно отделывать, потому что внутренние стены, перекрытия и прочие конструкции остаются незащищены. Для отделки могут быть использованы различные облицовочные материалы.

Рекомендуется также укладывать дополнительные внешние слои гидроизоляции и теплоизоляции. В доме, где планируется свайный фундамент проще всего сделать жилой цокольный этаж.

В связи с тем, что свайные основания не очень надежны в случае, когда в доме планируется погреб, нередко строители предлагают рассмотреть другой фундамент или отдельно стоящий подвал.



Как сделать подвал в доме в зависимости от вида грунта?

Неотъемлемым элементом загородного дома является подвал. В нем удобно хранить овощи, фрукты, хозяйственную утварь, устанавливать бойлеры и водонагреватели. Перед планировкой подвала учитывают характеристики грунта и возможные сложности при строительстве. Как сделать подвал в зависимости от вида грунта, описано в этой статье.

Особенности цокольного этажа

Разрабатывая план будущего дома, необходимо максимально использовать отведенную площадь для полезных конструкций. С этой целью обустраивают цокольный этаж, подпол или подвал.

Проекты одноэтажных домов с подвальным помещением очень популярны и имеют свои преимущества:

  • это многофункциональное помещение, в котором возможна установка различных технических и складских помещений, которые занимают много места в небольшом доме;
  • дает дополнительную площадь для жилых комнат в доме;
  • проект дома с подвалом обеспечивает большую сейсмоустойчивость, чем строительство традиционного двухэтажного коттеджа.

 Особенности возведения цокольного этажа и его гидроизоляции

  • Перед тем, как строить подвал, необходимо тщательно изучить грунт, чтобы правильно сделать гидроизоляцию подвала.
  • Гидроизоляцию подвала осуществляют изнутри и снаружи. Подвальное помещение лучше утеплить, чтобы не допустить промерзания, так как в нем может находиться отопительная система, либо производиться хранение вещей.
  • Стенами для подвала может служить заглубленный ленточный фундамент. Для строительства стен подвала используют бетонные блоки или кирпич.
  • Пол в подвале выполняется из бетона и покрывается дощатым настилом для защиты от воды.
  • Цокольный этаж предполагает наличие в нем вентиляционных отверстий, так как часто в эту часть здания поступает недостаточное количество воздуха.

Составление проектной документации дома и подвала лучше доверить специалистам, чтобы исключить разрушение фундамента и всего строения в целом.

Разновидности цокольных этажей

Подвал – цокольный этаж. Данное помещение можно определить для устройства бильярдной, тренажерного зала или комнаты отдыха.

Подвальное техническое помещение. Предназначено для устройства отопительной системы, установки бойлеров, фильтров. Данное помещение избавит кухню и ванну от громоздких конструкций, которые не вписываются в интерьер.

Погреб. Применяется для хранения овощей и заготовленных солений. В погребе нельзя устанавливать котлы.

Подвал-мастерская. Идеально подойдет для творческих людей. Просторное помещение позволяет расположить все инструменты.

Подвал для обустройства гаража. Помещение должно быть свободным и обеспечивать беспрепятственный въезд и выезд автомобиля.

Строительство цокольного этажа на различных видах грунта

1. Возведение цокольного этажа на пучинистом грунте требует защиты стен от сил морозного пучения. Защита осуществляется устройством песчаной подушки вокруг стен цокольного этажа.

При высоком уровне грунтовых вод проводят тщательную гидроизоляцию контура цоколя. Если грунтовые воды залегают не ниже 50 см, то дополнительно гидроизолируют асбоцементными листами.

2. Устройство цокольного этажа на торфе, водонасыщенном песке и болотистом участке потребует много вложений и сложных земельных работ, что не оправдывает строительство подвала.

3. Единственный способ возведения цокольного этажа на данной почве – это устройство влагонепроницаемой конструкции.

4. На песчаном, хрящеватом грунте и супесях конструкция подвала не требует устройства дренажа и проводится без проблем.

5. На скальном грунте подвалы практически не возводят из-за трудной разработки скалы.

Особенности возведения цокольного этажа

Для строительства цокольного этажа применяют следующие материалы:

  1. ФБС (сборные блоки).
  2. Полнотелый кирпич.
  3. Монолитный бетон.

Конструкция подвала или цокольного этажа состоит из перекрытий, подошвы и стен, которые могут опираться на плиты или находиться на ее периметре.

По типу конструкции подвал может быть обустроен в форме „коробочки“ или „стакана“:

  • «коробочка» делается из монолитного железобетона. Фундаментная плита, стены и перекрытие цокольного этажа отливаются все вместе;
  • «стакан» делается из монолитного железобетона. Отливаются фундаментная плита и стены, а перекрытием цокольного этажа служит другой материал – лаги, сборные перекрытия и другие.

Подвал в форме «коробочка» обладает большей несущей способностью, чем подвал в форме «стакан».

Устройство пола предполагает выкапывание ямы, в которую засыпают песчаную подушку, конструируют опалубку, арматурный каркас и заливают бетон.

Стены возводят аналогично устройству ленточного фундамента.

Гидроизоляцию подвала необходимо проводить даже при сухом и непучинистом грунте. Если цокольный этаж состоит из кирпича или блоков, то швы обрабатывают мастикой. Стыки между полом и стенами обмазывают горячим битумом.

Возможно использование проникающей гидроизоляции для бетона. Состав такой гидрозащиты проникает в стены, тем самым обеспечивает высокую водонепроницаемость бетона.

Внешнее гидроизолирование препятствует воздействию талых вод и осадков на стены подвала.

Основным способом гидроизоляции является засыпка глины на дно ямы, тщательная утрамбовка с выстиланием нескольких слоев рубероида и обмазывание битумом.

Гидроизоляция фундамента должна проводиться в соответствии со строительными нормами и правилами (СНИП). В документах СНИП гидроизоляции фундамента можно найти информацию об особенностях использования гидроизоляционных материалов, их характеристик, а также информацию о требованиях к процессу изготовления, хранения и эксплуатации этих материалов.

Также для отвода дождевых вод, предотвращая их разрушающее воздействие на цоколь, используют отливы для цоколя фундамента — защитный элементов выступающих наружу частей здания.

Цокольный этаж возможно возвести на разных слоях грунта с обязательной гидроизоляцией. Подвальное помещение служит прекрасным местом для хранения вещей и установки технических сооружений.

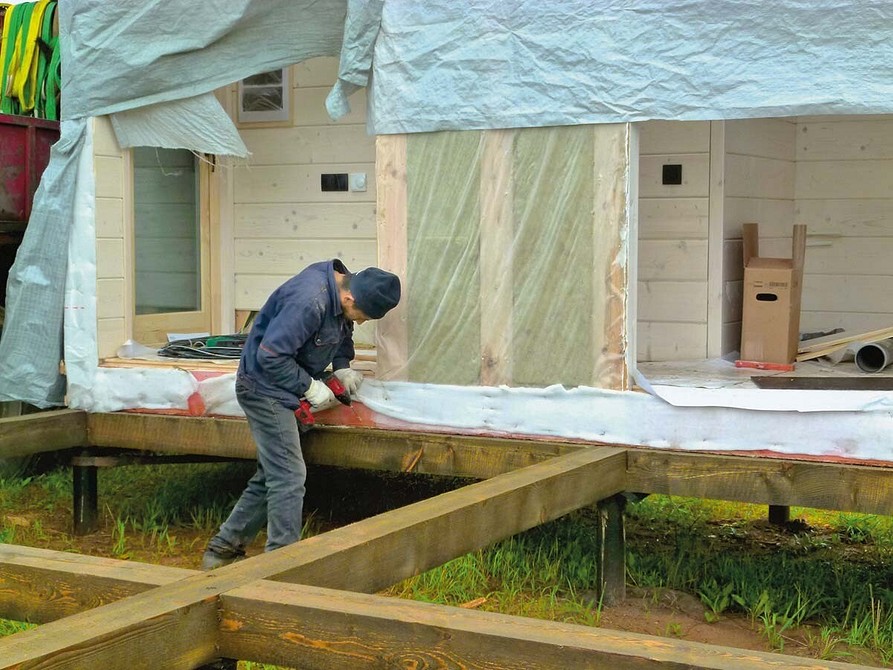

Почему нельзя строить дом на сваях: victorborisov — LiveJournal


А вы знаете, чем в первую очередь отличаются каркасные дома из России от каркасных домов из США и Канады? Они отличаются фундаментом. В России, для удешевления строительства, активно используют свайный фундамент для лёгких каркасных домов. Но, к сожалению, такой тип фундамента совершенно не пригоден для домов, предназначенных для постоянного проживания. А в США и Канаде основой любого дома является бетонный фундамент (часто с цокольным этажом) — так называемый бейсмент (basement).

Почему так? Давайте разбираться!

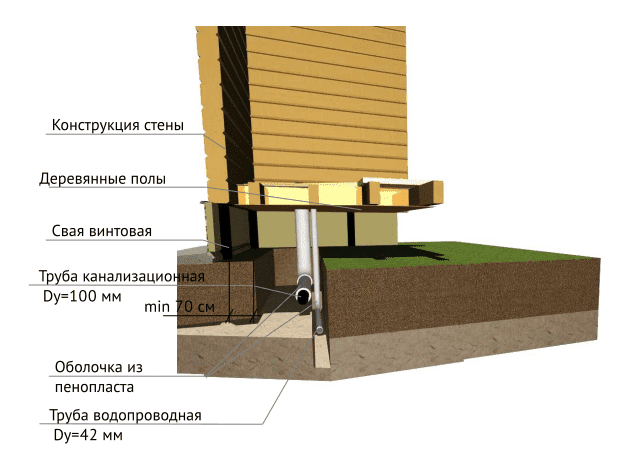

Самая главная проблема свайного фундамент заключается в том, что вы добровольно увеличиваете теплопотери своего дома. Точно такая же история вас ждёт если вы сделаете ленточный фундамент и оставите продуваемый подпол (вместо утеплённых полов по грунту).

Когда под полом вашего дома находится грунт, то его температура, как мы знаем, в течение года постоянна и составляет примерно +7 градусов. Как только вы поднимаете пол в воздух (на сваях или ленте), то температура под ним становится близка к уличной. То есть в первом случае у вас температурный градиент в течение года не меняется и составляет примерно 15 градусов (+22 в помещении, +7 температура земли). Во втором случае, во время холодной зимы температурный градиент между полом в помещении и улицей составит более 40 градусов! То есть в 2,5 раза больше. А это самые натуральные теплопотери.

Если взять стандартный одноэтажный дом 10х10 с высотой потолков 3 метра, то получается, что подняв пол над землёй мы увеличиваем площадь ограждающих конструкций, которые контактируют с холодной окружающей средой на 30%. И если мы хотим, чтобы полы в таком доме у нас были тёплыми, то нам потребуется использовать утеплитель толщиной 300-400 мм (а если мы делаем полы по грунту, то утеплителя потребуется в 2 раза меньше).

Вы можете возразить и предложить утеплить цоколь по периметру. Да, так можно сделать и первое время скорее всего ничего страшного не произойдёт. Но если вы не оставите продухи, то у вас достаточно быстро сгниют все лаги от влажности, а при ошибках допущенных при монтаже пароизоляции, влагой пропитается утеплитель из минеральной ваты, что приведёт к тому, что он перестанет выполнять свои функции. А если вы сделаете продухи, то температура воздуха под полом практически не будет отличаться от уличной температуры.

По этой самой причине фундамент на металлических сваях и дом для постоянного проживания — вещи совершенно несовместимые. И это я даже не касаюсь таких моментов, как трясущиеся полы (если исполнитель сэкономил на заглублении и обвязке, что встречается повсеместно) и необходимость преодолевать несколько ступеней перед тем как войти в дом с улицы (чем ниже вход в дом от уровня земли — тем лучше).

Фундамент из металлических свай оправдан только в одном случае — вы строите турбазу и её удалённость от цивилизации не позволяет привезти бетон или цемент для изготовления монолитного фундамента. Или если вы хотите построить сезонный домик для наездов на выходные. Также без свайного фундамента не обойтись в зоне вечной мерзлоты, но это отдельная история.

Если вы строите дом для постоянного проживания забудьте про свайный фундамент. И про ленточный с деревянными полами тоже забудьте. Используйте тот тип фундамента, в котором у вас полы будут контактировать именно с грунтом (через утеплитель). Конечно вы можете сделать ленточный фундамент с утеплёнными полами по грунту, но при возможности сделать фундамент типа УШП, нет никакого смысла возится с полами по грунту (это дороже и сложнее). Если рельеф не позволяет использовать плитный фундамент — делайте бетонный цокольный этаж. Это же касается случаев, когда вам обязательно нужен дом с подвалом. В исключительных случаях можно построить дом и на железобетонных сваях.

Более подробно про то, почему капитальный дом нужно строить на фундаменте типа утеплённая шведская плита можно прочитать здесь.

Дополнение: Раз уже вы меня постоянно спрашиваете о том, что я думаю о типовых модульных домах на винтовых сваях, вставлю сюда этот ролик, который уже показывал в комментариях:

Литература для самостоятельного изучения:
Värmeförlust genom platta på mark – en jämförelse av kantbalkar

Остались вопросы? Задавайте их в комментариях!

И не забудьте подписаться на мой блог, чтобы не пропустить новые статьи!

Выкапываем погреб под домом своими руками

Многих интересует, как можно сделать погреб под домом своими руками, ведь иметь такое помещение очень удобно: можно не переживать, что заготовки на зиму испортятся, а зимой не придется выходить за ними на улицу, и при необходимости они всегда будут под рукой.

Строительство погреба зависит от типа вашего дома.

Если он отапливается весь год, то устройство теплых стен и перекрытий не понадобится, т.к. температура в погребе и так будет выше нуля, а значит, строительство будет для вас значительно проще.

Выкопать погреб в доме можно как на этапе строительства дома, когда закладывается фундамент, так и в уже готовой постройке, но в этом случае, сделать его будет сложнее.

В статье вы получите подробную инструкцию, видео, фото, а также чертеж и проект постройки, которые помогут вам правильно возвести погреб под домом, не прибегая к помощи дорогостоящих специалистов.

Создание фундамента и необходимые инструменты

Исходя из того, какой вы выбрали проект погреба и тип материала, из которого вы будете его делать, инструменты будут различаться.

Если вы будете делать стены для погреба из дерева, то вам понадобятся:

  • топор;
  • пила;
  • долото или коловорот.

1 – фундамент; 2 – пол подвала; 3 – гидроизоляция; 4 – стены подвала; 5 – отмостка; 6 – наружные стены; 7 – внутренние стены; 8 – междуэтажные перекрытия; 9 – перегородки; 10 – лестница; 11 – стропила; 12 – кровля; 13 – чердачное перекрытие

Чтобы сделать бетонные и деревянные стены, вам будут нужны:

  • кельма или лопата;
  • печной молоток;
  • молоток-кувалда;
  • лопата для размешивания раствора.

Чтобы уплотнить грунт и бетонный раствор, вам понадобится трамбовка (ее можно сделать самостоятельно, приделав к бруску или бревну ручки, или приобрести готовый инструмент).

Для создания железобетонных стен вам нужен будет инструмент, применяемый для связки каркаса.

Проект помещения под погреб подразумевает создание заглубления под домом глубиной в 1.5-1.8 м.

Если глубина будет меньше, то температура в помещении будет не выше +8 градусов, что негативно повлияет на хранение заготовок.

Перед созданием заглубления нужно определиться с уровнем залегания грунтовых вод. Для этого можно сделать скважину глубиной около 2.5 метров.

После создания за ней нужно последить несколько дней, чтобы узнать, начнет ли пребывать вода. Другой вариант – узнать высоту ее стояния в колодцах на других участках.

Если воды залегают ближе, чем на расстояние 1 м у поверхности пола, то построить погреб в здании не получится, если же расстояние от 1 м и ниже, то строить можно, достаточно будет лишь понизить этот уровень с помощью обустройства дренажной системы вокруг дома.

Строительство погреба начинается с создания котлована. Его размеры должны превышать планируемый размер постройки на 60 см со всех сторон.

Это нужно, чтобы было возможно устройство гидроизоляции, а также работ по бетонированию помещения.

Нужно соблюдать эти размеры, т.к., если сделать котлован больше, чем нужно, то вам придется выносить слишком много грунта, а также осложнится засыпка пазух.

На границах лучше выкопать котлован вручную и тщательно выровнять его стенки. При проведении работ старайтесь как можно меньше повредить грунт.

При проведении работ очень важно защитить будущий погреб от попадания воды, для этого делается гидроизоляционная подушка.

Ее устройство происходит следующим образом: нужно засыпать на дно котлована щебень толщиной в 10 см и утрамбовать его.

Если залежи грунтовых вод находятся близко ко дну котлована, то сверху щебня можно уложить дополнительный слой глины.

Сверху на слои наносится горячий битум в соотношении 5 кг на 1 м2. Таким образом, капиллярная проницаемость гидроизоляционного слоя будет сведена к минимуму.

Следующий этап работы – строительство фундамента. Он обязательно должен быть бетонный.

Чтобы сделать опалубку, используйте доски, а после застывания бетона основание покрывается рубероидом в несколько слоев, который наносится на битумную мастику.

На припусках стен должно быть не менее 10 см смеси. Если устройство погреба происходит в достаточно сухом регионе, то стен, толщиной в половину кирпича, вполне хватит, чтобы погреб был устойчив к попаданию влаги.

Если же влажность в регионе очень высокая, то делайте толщину стен не менее одного кирпича.

С внутренней стороны стены погреба нужно покрыть цементом, сверху которого на битумную мастику уложить 2-4 слоя рубероида.

Видео:

При этом не забывайте оставлять припуски там, где стены, а также пол и потолок, сходятся друг с другом.

Требуется дополнительное строительство стены из кирпича (лучше использовать красный кирпич), на которую нужно следом нанести глину.

Если вы строите погреб на грунте с большим содержанием глины, то пазухи, разделяющие стены и котлован, нужно дополнительно уплотнить каким-либо материалом.

Но лучше не выбирать для этого песок, т.к. он очень хорошо пропускает воду – используйте более плотные материалы, которые имеют высокую устойчивость к воде.

Создание погреба

Прежде всего, нужно сделать проект и чертеж погреба, где нужно предусмотреть лестницу, чтобы в помещение было удобно спускаться, полки и другие необходимые элементы.

Лестницу в погреб нужно устраивать, соблюдая наклон в 45 градусов, а ступени должны быть шириной не менее 20 см.

В целом же, устройство этого помещения зависит от ваших предпочтений, самое главное – соблюдать нормативы строительства, чтобы погреб получился прочным и не пропускал влагу.

Полки также нужно делать достаточно прочными, чтобы они смогли выдержать вес банок и продуктов, которые вы планируете там разместить.

Между отсеками погреба лучше всего сделать перегородки, где можно будет оборудовать место для хранения корнеплодов.

Перегородки обычно сооружают с помощью досок или сетки из металла шириной в зависимости от количества корнеплодов, которые вы планируете там разместить.

Полы в погребах часто оставляют земляными, чтобы не тратить время и деньги на его отделку. А вот стены правильно будет обшить. Это можно сделать досками, плетенью или горбылем.

Если есть желание, то можно покрыть и пол, но для этого придется сделать стяжку из бетона, на которую сверху укладывается кирпич, плитка или доски, исходя из ваших пожеланий.

Обустройство вентиляции

Очень важно оборудовать в погребе хорошую вентиляцию, чтобы в помещении поддерживалась оптимальная температура, и при этом не было излишней влажности, которая может испортить ваши заготовки.

Можно сделать вентиляционное устройство как совсем простым, так и более сложным: использовать две трубы, где первая будет обеспечивать приток воздуха с улицы, а вторая – работать как вытяжка.

Для большего качества воздухообмена, трубы лучше монтировать на разных уровнях в противоположных концах погреба.

Вытяжка обычно находится возле потолка, а приточная – у земли, на расстоянии около 60 см над полом помещения.

Видео:

Обязательно построить крышку сверху помещения – она нужна не только как вход, но и для проветривания помещения и регулирования температуры. Особенно это актуально летом.

Если ее не сделать, то в погребе будет слишком влажно, на полках может начать появляться плесень, которая перекинется на заготовки и на корнеплоды.

А если некачественно оборудована вытяжка и вентиляционная система в целом, то скоро внутри начнет скапливаться конденсат, а после появиться плесень.

Крышку погреба делают двойной: первая крышка располагается сверху люка и служит, чтобы закрыть вход.

Также ее называют летней – такая крышка должна быть наиболее качественной и надежной, и большую часть времени находиться в закрытом положении.

Ее можно сделать металлической, но можно и из толстых досок – тогда ее вес будет легче, и открывать ее будет проще. Да и поменять или отремонтировать такую крышку будет гораздо легче.

Нижняя крышка располагается внизу перекрытия. В холодное время года ее утепляют, чтобы в погреб не проникал холодный воздух.

Подобные крышки оборудуют в погребах, которые делают в отдельных помещениях, т.к. частные дома, как правило, отапливаются, и погреб не нуждается в дополнительном утеплении.

Видео:

Погреб под домом лучше оборудовать более красивой крышкой, т.к. она повлияет на внешний вид всего помещения.

Иногда простую крышку покрывают декоративной отделкой или обшивают каким-либо материалом, который придаст ей более эстетичный вид.

Распространенный способ – обшить крышку напольными досками. Тогда вход в погреб будет сливаться с полом дома, и не будет бросаться в глаза гостям и соседям.

Винный погреб

Устройство винного погреба практически аналогично обычному. Такой проект делать лучше так же под домом, как можно дальше от хранилища картофеля, выгребной ямы и т.д.

В винных погребах обычно делают теплоизоляцию, т.к. температура в этом помещении должна быть стабильной и не опускаться ниже определенной отметки.

Для обшивки такого погреба используют устойчивые к влаге материалы, а для финальной отделки лучше всего использовать натуральное покрытие: можно облицевать кирпичом, штукатуркой, камнем, шпаклевкой и т.д.

Если вы хотите, чтобы стены погреба были деревянными, то лучше всего использовать дуб.

Для винного погреба важно обеспечить попадание внутрь солнечного света. Но также нужно установить в помещении электрическое освещение.

Двери в помещение должны плотно закрываться и не пропускать холодный воздух. Лучше всего установить термодвери, оснащенные уплотнителем. Вытяжка в таком помещении также необходима.

Пользуйтесь фото и видео – они помогут вам построить погреб любого типа, который вам нужен.

Фундамент – сваи под каркасный дом

Фундамент – сваи под каркасный дом

Главная задача фундамента, обеспечить зданию устойчивость и предотвратить неравномерную усадку строения. На плавающих, подвижных и грунтах сильной пучинистости,  это обеспечивается плитным или ленточным фундаментом. Однако эти фундаменты одновременно являются наиболее дорогими по стоимости.

Столбчатый фундамент относится к недорогим  по стоимости. Однако их монтаж требует точного размещения элементов фундамента в местах максимальной нагрузки под зданием, расчета нагрузок на каждый элемент и уверенности строителей, что грунт под некоторыми столбами не осядет. Поэтому, элементы фундамента дополнительно укрепляют в грунте. Столбчатый фундамент ставят для небольших зданий из дерева, каркасных или щитовых домов, поскольку нагрузки на него не такие значительные, как у тяжелых зданий из кирпича или бетона.

Для деревянных каркасных домов можно выбрать фундамент:

  • Ленточный;
  • Плитный;
  • Столбчатый;
  • Свайный.

На выбор фундамента влияют:

  • Геологическая характеристика участка;
  • Степень промерзания почвы;
  • Расположение и уровень грунтовых вод;
  • Проектные характеристики дома.

Свайный фундамент создается из металла, бетона, композитных смесей или дерева. Свайные фундаменты бывают опорными и висячими, первые упираются концовкой сваи в специально подготовленное основание или в твердый грунт, вторые выдерживают нагрузки благодаря трению сваи с окружающим грунтом. Свайный фундамент монтируют для крупных объектов, на неустойчивых грунтах. Сваи, в виде бетонных армированных столбов, заостренных в нижней части, забивают в грунт на глубину до 3-5 метров. В дальнейшем, все забитые сваи соединяются железобетонным ростверком или обвязываются швеллером, который служит основанием строящегося здания.

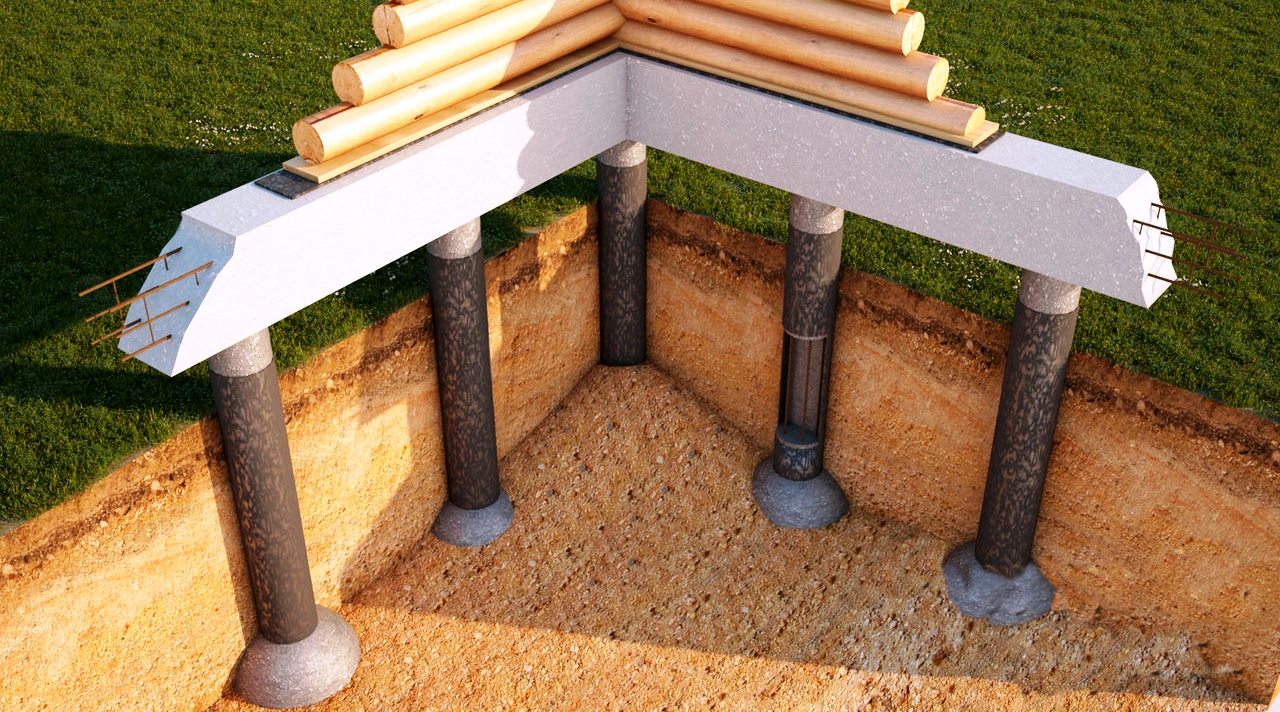

Для более легких зданий используют буронабивные сваи. Вначале бурят круглые отверстия на глубину, превышающую границу промерзания земли и уровень грунтовых вод, и устанавливают в них асбестоцементные трубы. В трубы для прочности устанавливают арматуру, которая далее заливается раствором бетона. Установленные таким способом сваи под каркасный дом служат основой для ростверка.

Модификацией свайного фундамента является фундамент на винтовых сваях, который подходит большинству легких строений, вне зависимости от характеристик грунтов и ландшафтных характеристик. Свайно-винтовой фундамент не требует земляных работ по подготовке участка.


Свайно-винтовой фундамент каркасного дома

Устройство винтовых свай

Основу этого фундамента составляют винтовые сваи под каркасный дом. Винтовая свая это стальная труба, которая имеет конусообразный наконечник, с приваренными к нему лопастями. В верхней части трубы делают отверстия для фиксации поворотного механизма. По завершению вкручивания  свай в грунт их обрезают по проектному уровню, далее на них привариваются оголовки. Затем  монтируют ростверк, объединяющий все винтовые сваи.


Стандартный диаметр свай под каркасный дом равен 108 мм, диаметр лопасти 30см, толщина стенки 4 мм, с длиной сваи 2 — 2,5 м. Они изготавливаются на заводе с соблюдением геометрических размеров, обеспечивающих эффективное  вхождение в грунт. Там же на заводе производят их обработку антикоррозионным составом.

Для более легких конструкций (дача, баня, беседка, терраса) с давлением на фундамент до 300 кг на кв. метр,  изготавливают сваи меньшего диаметра. Их устанавливают «ручным приводом». Геометрия лопастей сваи, их размер различны, они изготавливаются для различных грунтов. Для глинистых плотных грунтов, диаметр лопастей меньше, для песчаных грунтов диаметр лопасти больше по размеру. Сваи неприменимы в скальных грунтах. На таких грунтах монтируют ленточный или столбовой фундамент.

Винтовые сваи ввинчивают в грунт до момента, когда даже с помощью механизмов свая не поворачивается в результате  уплотнения грунта под лопастями. Далее все сваи обрезаются по проектному уровню, а  внутрь засыпают песчано-цементную смесь для уменьшения коррозии металла. На каждую сваю приваривается оголовок, будущая основа для монтажа ростверка.

Характеристики винтовых свай

Их преимущества

  1. Достоинством винтовых свай является быстрая установка фундамента из них.
  2. Не требуются подготовительные земляные работы на участке.
  3. Технология возведения фундамента не требует мокрых процессов, что позволяет немедленно после монтажа свайного фундамента приступить к строительству дома.
  4. Стоимость винтовых свай вместе с работой по их установке меньше стоимости буронабивных свай и существенно меньше стоимости столбчатого или ленточного фундамента.
  5. Они могут применяться на многих типах  сложных грунтов, кроме скалистых грунтов.
  6. Их применение позволяет возводить строения на неудобьях, рядом с деревьями, на склонах участка, вблизи воды.
  7. Используя их, можно делать пристройки к готовым домам, не затрагивая конструкцию дома.
  8. Вентиляция подпола дома, предотвращающая гниение деревянных частей пола дома.
  9. Сваи можно повторно использовать в строительстве.

Недостатки винтовых свай

  • Винтовые сваи будут стоять более 60 лет, но при нарушении антикоррозийного слоя срок их службы сокращается вдвое.
  • Сваи в фундаменте требуют дополнительного усиления конструкции. Оголовки должны обязательно привариваться, сваи дополнительно скрепляются между собой укосами для усиления жесткости и предотвращения колебаний дома от внутренних и внешних воздействий.
  • Винтовые сваи в теплое время года могут «просесть», а в холодное время года их может выталкивать мерзлый грунт, что приводит к нарушению жесткости конструкции дома. Соблюдение технологии монтажа фундамента исключает подобные ситуации.
  • Нестабильность винтовых свай в фундаменте может появляться при ввинчивании их на «заданную глубину», а не до упора. Для надежности свайного фундамента необходимо обязательное обследование грунта под фундаментом, и вкручивание свай до упора.

Устройство фундамента на винтовых сваях

Фундамент на винтовых сваях каркасного дома требует точного инженерного расчета. Имея проект каркасного дома на руках, достаточно легко определить вес будущего дома и нагрузку на его фундамент. В Интернете можно обнаружить калькуляторы расчета фундамента на винтовых сваях. Расчеты носят приблизительный характер, но достаточны для определения параметров винтовых свай, их количества, уровня заглубления свай на участке.

Расположение винтовых свай соответствует основным нагрузкам по углам дома и в пересечении стен. Нагрузки должны учитывать количество людей, которые будут в нем проживать, снеговые нагрузки в зимний период. Полученную расчетную массу дома необходимо скорректировать на запас прочности фундамента в 1,5-2%. Точность расположения винтовых свай имеет большое значение, поскольку возможны нарушения конструкции свай при неравномерной нагрузке на них, возникающей при неправильном их расположении.


Проектные расчеты проводят по компьютерным программам. Для этого вводятся данные о грунтах и расчетных нагрузках дома на фундамент. Результат моделирования представляет собой разметку точек установки свай, в каждой точке монтируется конкретный диаметр сваи каркасного дома,  глубина заглубления и уровень их подрезки для формирования ростверка. Монтаж винтовых свай с помощью механизмов проходит под руководством профессионалов, исключающих не правильную их установку.


После установки свай, производят обрезку на расчетном уровне от нулевой отметки и привариваются оголовки. Сваи обвязываются профилированной трубой и дополнительно связываются металлическими укосами. На оголовки размещается обвязочный брус, швеллер или бетонный ростверк.

Затраты на установку свайного фундамента

В стоимость свайно-винтового фундамента входят:

  • цена свай и расходных материалов;
  • затраты на исследования грунта под фундамент;
  • затраты на установку свай;
  • стоимость материалов для ростверка и стоимость его монтажа.

Конкретную стоимость свайно-винтового фундамента определяют в компании РНР при его заказе отдельно или при заказе каркасного дома.

Свайно-винтовой фундамент, это правильный выбор при строительстве каркасных домов, поскольку обеспечивается быстрота монтажа, надежность и долговечность эксплуатации при относительно невысокой цене.

Выбираем фундамент и делаем подвал в доме из СИП-панелей – Rehovof

Строительство дома начинается с его основы – фундамента. К выбору фундамента нужно подойти очень серьезно, ведь любой конструктивный элемент дома находится в легкой доступности для человека, а возведенный фундамент уже не исправишь.

Сегодня мы поговорим о фундаменте для дома из СИП-панелей, и о том, как сделать в таком доме подвал. Первое, что нужно учитывать при выборе типа фундамента – дом из СИП-панелей представляет собой легкую конструкцию, которой подойдет любой фундамент, однако тип его зависит не только от конструкции дома, но и от ряда других особенностей.

Прежде чем делать проект фундамента и возводить его, необходимо понять, на каком участке вы будете строить, а для этого нужно сделать геологические изыскания почвы.



Наиболее популярный тип фундамента в СИП-технологии – свайно-винтовой. Он является лучшим выбором для дома из СИП-панелей. В монтаже он не займет много времени, по цене является вполне экономичным вариантом, надежный и экологически не вреден для окружающей среды.

Главное преимущество такого фундамента – скорость возведения. Огромный плюс такого фундамента в том, что его можно применить на слабых грунтах, так как сваи забуриваются в несущий грунт. Свайный фундамент обеспечивает отличную вентиляцию подполья, что является отличным преимуществом, так как нулевое перекрытие (пол) дома из СИП-панелей. При всех своих достоинствах сваи позволяют в дальнейшем без проблем делать пристройки к дому, сохраняя целостность фундамента.



Еще одним типом фундамента, применяемым при возведении домов из СИП-панелей, является плитный. На такой фундамент требуется большое количество бетона и металла, несмотря на легкость конструкции. Преимуществом является то, что жесткое армирование по несущей плоскости выдерживает переменные нагрузки без деформаций при перемещениях грунта. Таким образом, плита – отличный вариант при слабом грунте.







При строительстве домов из СИП-панелей также применяется ленточный фундамент. Он представляет собой железобетонную полосу по периметру дома, заглубленную на расстояние, необходимое для удержания этого дома. В соответствии с нормативами лента возводится не только по периметру, но и внутри под стены, часто являющиеся несущими.







Теперь поговорим о цокольном этаже в доме из СИП-панелей. Цокольный этаж является трудоемким и капитальным видом устройства основания дома. Цокольный этаж вместе с этим очень рациональное решение использования земельного участка, увеличивая полезную площадь, в которой часто размещаются бани, технические помещения, мастерские и т.д.



Цокольный этаж – это монолитное строение, технология возведения которого при строительстве дома из СИП-панелей отличается от стандартной. Углы фиксируются винтовыми сваями и заливаются бетоном, таким образом цокольный этаж получается цельной конструкцией при этом еще и прикрученной к земле, и конструкции не будет вытолкнута силой давления грунта.



Таким образом, фундамент – это основа вашего дома, и при его возведении необходимо строго соблюдать все стандарты и технологию строительства, так как при любой малейшей ошибке весь дом может оказаться в опасности. При возведении фундамента плюс ко всему нецелесообразно экономить на материалах, выбирать нужно только качественные материалы и проверенных специалистов.

домов на свайном фундаменте – The House Designers

Качество вашего дома начинается с его фундамента. Очень важно выбрать правильную стартовую базу для вашего дома, но некоторые люди находят варианты слишком сложными и трудными для понимания. Мы здесь для того, чтобы немного упростить процесс, продемонстрировав вам множество замечательных преимуществ фундамента на винтовых сваях. Это может быть именно то, что вам нужно!

Фундамент на винтовых сваях универсален

Дома на основе свайного фундамента гибки и зачастую очень удобны в строительстве.Имея так много преимуществ, которые трудно найти в других фондах, подумайте о том, чтобы поговорить со своим дизайнером или консультантом по планированию дома о том, что может предложить фундамент с винтовой сваей.

План дома 1490
384 квадратных футов, 1 спальня, 1.0 ванная Коттедж

Большинство планов дома включают плиту, подвал или фундамент подвала, но варианты выходят за рамки этого. Фундамент на основе винтовых свай, который обычно называют «спиральным», состоит из нескольких больших металлических опор, надежно вбитых в землю. Эти столбы служат опорой и основанием для дома.

Как правило, фундаменты на винтовых сваях не вредят окружающей среде и позволяют экономить деньги. Вы можете получить дом своей мечты, не разбивая банк! Проведите небольшое исследование на ранней стадии, чтобы увидеть, сработает ли это для вашей строительной площадки, потому что выбор правильного фундамента также помогает обеспечить своевременную и эффективную сборку. Вы можете обнаружить, что фундамент на винтовых сваях подходит для многих ваших любимых домов.

Винтовые сваи могут снизить воздействие на окружающую среду

Многие домовладельцы любят фундаменты из винтовых свай, потому что они уменьшают воздействие постройки на окружающую среду.Другие фундаменты требуют рытья, что приводит к разрушению почвы. В некоторых крайних случаях это может привести к усилению эрозии и стока почвы, что нанесет ущерб окружающей экосистеме.

Из-за своей простоты фундаменты на винтовых сваях минимально инвазивны для почвы и прилегающих территорий. Вам даже не нужно ввозить тяжелую технику. Для установки винтовой сваи требуется только небольшая машина, которая помещает опорные стержни в землю. И в качестве дополнительного преимущества, этот тональный крем помогает сохранить естественную красоту вашего участка, так что позже вам может не понадобиться так много ландшафтного дизайна.

План дома 1429
2,392 квадратных футов, 5 спален, 3,1 ванных комнаты. Пляжный дом

Для многих домов вокруг пляжей и заболоченных мест требуется фундамент из винтовых свай. Идеально подходящий для мест, подверженных эрозии или паводку, такой фундамент позволяет вам построить дом своей мечты там, где другие фундаменты не выдержат. Итак, создавайте дизайн на пляже своей мечты! Знание винтовых свайных фундаментов позволит вам опередить все и приблизиться к идеальной конструкции.

Берега озер – еще одно обычное место, где можно найти дома с фундаментом на винтовых сваях из-за песчаной почвы и более высокого уровня грунтовых вод.THD-1429 (вверху) может стать прекрасным домом для озера или пляжа благодаря спиральному фундаменту. Здесь достаточно места для семьи и гостей, так что это отличный выбор как для круглогодичного проживания, так и для отдыха.

  • Второй уровень
  • Третий уровень
  • Первый уровень

Относительно безболезненная сборка

Для того, чтобы залить бетонный фундамент и дать ему застыть, требуется несколько дней или даже недель. Этот процесс может казаться вечным при лучших обстоятельствах; плохая погода может вызвать дальнейшие задержки.Если вы хотите избежать этой головной боли, фундамент на винтовых сваях можно установить и построить за считанные дни.

Как только стержни находятся в земле, они сразу же могут выдерживать весовые нагрузки. Так что вместо того, чтобы ждать, ваш строитель может сразу приступить к работе! Вы можете сэкономить время и деньги и быстрее заселиться.

План дома 1492
480 квадратных футов, 2 спальни, 1.0 ванная Коттедж

Фундаменты на винтовых сваях обычно небольшие и компактные. Каждый «винт» имеет установленную производителем нагрузку, которую он может выдержать.Обязательно поговорите со своим строителем о выборе правильной конфигурации для винтового фундамента. Модульная конструкция многих домов с таким типом фундамента позволяет легко добавлять и расширять дома как сейчас, так и в будущем.

Фундамент на винтовых сваях – надежный метод жилищного строительства, выдержавший испытание временем. На самом деле они являются основным выбором для многих строителей и разработчиков. При всех этих преимуществах нетрудно понять, почему!

Пока вы будете искать свой идеальный дом, подумайте о выборе типа фундамента, которому доверяют дизайнеры и строители в вашем районе, но не забудьте спросить о фундаменте на винтовых сваях! Если у вас есть какие-либо вопросы или вы хотите узнать больше о процессе поиска и строительства дома, дайте нам знать.Нам не терпится помочь осуществить вашу мечту.

Следите за нами и ставьте лайки:

Идеальные планы дома для фундамента на винтовых сваях

Качество дома строится с нуля, начиная с прочного фундамента. Выбор подходящего основания для дома очень важен, но может сбивать с толку. Многочисленные преимущества простого фундамента на винтовых сваях могут сделать его идеальным выбором для вашего следующего дома.

Фундамент на винтовых сваях – воплощение вашей мечты в жизнь

Фундамент на винтовых сваях – это чрезвычайно универсальный вариант, который можно включить в постройку вашей мечты.Обладая множеством преимуществ и функций, которые трудно найти в других типах, подумайте о том, чтобы поговорить со своим дизайнером обо всем, что может предложить фундамент на винтовых сваях.

План дома 1490
384 квадратных футов, 1 ванная, 1.0 ванная. Дом

Во многих домах есть плиты, подвалы или фундаменты подвала, но возможности выходят за рамки этого. Винтовая свая, также известная как «винтовой фундамент», состоит из нескольких больших металлических опор. Эти столбы вбиваются в землю и образуют основу дома.

Обычно используются в небольших зданиях, фундаменты на винтовых сваях являются экологически чистыми и экономичными. Хотя вы экономите деньги на доме своей мечты, выбор правильного фундамента также может помочь обеспечить своевременное и эффективное строительство. Небольшое исследование покажет, что этот тип фундамента – это проверенный временем метод, популярный практически в любом стиле дома.

СНИЖИТЕ ВОЗДЕЙСТВИЕ НА ОКРУЖАЮЩУЮ СРЕДУ

Одной из основных причин, по которой домовладельцы выбирают фундамент на винтовых сваях, является их меньшее воздействие на окружающую среду.Для других фундаментов может потребоваться глубокая перекопка или разрушение почвы на вашем участке. Это приводит к усилению эрозии и может нанести ущерб окружающей экосистеме.

По своей природе фундаменты на винтовых сваях малоинвазивны и практически не нарушают почву. Вместо тяжелой землеройной техники для установки винтовой сваи требуется только машина, которая забивает стержни в землю. Это не только облегчит вашу сборку, но и поможет сохранить красоту вашего участка и окружающей его природы.

План дома 1491
400 квадратных футов, 1 спальня, 1.0 ванная комната. Дом

. В результате многие дома вокруг пляжей и заболоченных территорий построены на фундаменте из винтовых свай. Спиральный фундамент отлично подходит для районов, подверженных эрозии или с высоким уровнем грунтовых вод. Он позволяет строить там, где в противном случае это было бы невозможно. Итак, воплотите в жизнь пляжный коттедж своей мечты! Плита или традиционный бетонный фундамент почти никогда не подойдут для песчаной почвы береговой линии. Выбрав правильный спиральный фундамент, вы сможете построить идеальный летний отдых.

Фундаменты на винтовых сваях также отлично подходят для домов на берегу озера и в других местах, где может быть высокий уровень воды. Показанный выше рендеринг DFD-1491 реально возможен благодаря правильному выбору фундамента. Это прекрасное место для отдыха на берегу озера может стать вашей реальностью!

БЫСТРАЯ И ЛЕГКАЯ СТРОИТЕЛЬСТВО

Когда дом построен с типичным бетонным фундаментом, на заливку и отверждение может уйти до недели или больше. Даже при отсутствии задержек из-за погодных условий этот процесс занимает много времени.Напротив, фундамент на винтовых сваях можно установить и надстроить за считанные дни.

Винтовой фундамент сразу после установки может выдержать нагрузку. Это означает, что ваша сборка может начаться намного быстрее. Эту уникальную особенность ценят как домовладельцы, так и строители. Это сэкономит время, деньги и позволит вам быстрее переехать в новый дом!

План дома 1492
480 квадратных футов, 2 спальни, 1.0 ванная. Дом

Фундаменты на винтовых сваях обычно небольшие и компактные.Обозначения производителя определяют максимальную нагрузочную способность каждого винта. Модульная конструкция этого фундамента упрощает будущие дополнения и расширения без необходимости заливки бетона.

Фундамент на винтовых сваях – надежный метод жилищного строительства, выдержавший испытание временем. Строителям и домовладельцам нравится, что они могут сэкономить время и деньги с помощью этого экологически чистого варианта фундамента. Фундаменты на винтовых сваях являются основным выбором многих строителей и девелоперов.Неудивительно, что с таким количеством замечательных функций они популярны!

При поиске идеального плана дома подумайте о выборе стиля фундамента, которому доверяют компании и строители в вашем районе. А про фундамент на винтовых сваях спрашивайте, если не получается! Ваш кошелек и окружающая среда будут вам благодарны.

Почему винтовые сваи – лучший фундамент для вашего дома

Как и в случае с любым жилищным проектом , ключом к стабильному дому является хороший фундамент .Независимо от того, ремонтируете ли вы дом или строите новый дом, винтовые сваи GoliathTech – лучшее из лучших, когда дело касается , создавая прочный фундамент . Вот четыре причины, почему:

1. Непревзойденное качество

В то время как некоторые предприятия добиваются успеха путем проб и ошибок, это не относится к GoliathTech. С самого начала мы инвестировали в исследования, чтобы разработать одну из лучших винтовых свай на рынке. Наши винтовые сваи произвели революцию в отраслевых стандартах в отношении прочности на скручивание, а также устойчивости к боковому смещению, сжатию и подъему.

Изготовлены из гальванизированной стали , устойчивы к коррозии и рассчитаны на срок службы . Для тех, кто беспокоится о повреждении своего двора, винтовые сваи GoliathTech устанавливаются с использованием небольшого легкого оборудования . В этом вся разница, а это значит, что у вас останется красивый двор и прочный фундамент.

2. Соответствует всем требованиям к подъему

Многие города предъявляют требования к подъему для всех проектов, включая винтовые сваи .Важно убедиться, что используемая вами технология соответствует этим стандартам. Часто продукты конкурентов не встречаются с ними, но, к счастью для вас, спиральные сваи GoliathTech встречаются.

Наши сваи устанавливаются на высоте 12–14 дюймов над уровнем земли, а дом устанавливается непосредственно на сваях.

3. Лучше, чем бетон

Винтовые сваи превосходят бетон по многим причинам:

Они устанавливаются глубоко в землю, а это означает, что сваи GoliathTech обеспечивают наилучший результат, особенно в местах , где грунт мягкий, , неустойчивый, заболоченный или склонный к затоплению.

Устанавливаются быстро, легко и без тяжелого оборудования. Нет времени на отверждение, нет необходимости в раскопках и нет задержек, связанных с плохими погодными условиями.

Вы сэкономите тысяч долларов .

Винтовые сваи – идеальное решение для строительства домов без подвала и использует технику, которая включает комбинирование бетона и свай . Процесс начинается с традиционного фундамента и бетонных стен, затем используются винтовые сваи в сочетании с бетоном. Фундамент, состоящий только из бетона, может треснуть и вызвать большие проблемы в дальнейшем; , добавив винтовые сваи, можете быть уверены, что ваш фундамент будет прочным и устойчивым к износу, например, к растрескиванию.

При приеме на работу сертифицированного установщика GoliathTech вы будете знать, что они используют правильные инструменты, чтобы ваши винтовые сваи могли выдержать вес , помещенный на них, что делает установку намного более точной.

Строительство на воде? Винтовые сваи – решение для вас.Рядом с водоемами трудно выкопать бетонный фундамент из-за недостатка места. Винтовые сваи – более безопасная альтернатива, поскольку они занимают на меньше площади, чем бетон .

Сборные дома в моде; они снимают головную боль, связанную с постройкой дома целиком. Винтовые сваи очень популярны в этих проектах , поскольку в них вообще не нужен бетон, просто установите сваи и поместите свой дом прямо на них!

Чтобы узнать больше, прочитайте наш блог, в котором объясняется, почему винтовые сваи безопаснее бетонных фундаментов.

4. Сертифицировано и одобрено ICC-ES и CCMC

Продукция GoliathTech Inc. сертифицирована и одобрена ICC-ES ESR-3726 ( USA ) и Канадским центром строительных материалов (CCMC 13675-R.)

CCMC – единственный орган по обеспечению соответствия строительным нормам , используемый и поддерживаемый правительством Канады. Мы с гордостью заявляем, что винтовые сваи GoliathTech соответствуют стандарту CCMC , что означает, что вы можете быть уверены в нас и наших продуктах.Чтобы узнать больше о соответствии наших продуктов: https://www.goliathtechpiles.com/compliance/

Чтобы связаться с отделом соответствия: https://www.goliathtechpiles.com/compliance/#formConformite

О компании GoliathTech

Вы работаете в строительной отрасли? Более 15 лет GoliathTech сочетает силу и ноу-хау, чтобы предложить лучшее решение для свайных работ для поддержки вашего проекта. Наши спиральные сваи непревзойденного качества подходят для всех типов установок и применений.Наш продукт подходит для всех типов почв и не наносит ущерба земле или строениям. Доверьтесь многолетнему опыту и знаниям GoliathTech при выборе системы фундамента для ваших проектов. Найдите сертифицированного установщика винтовых свай в своем регионе или станьте франчайзи.

Что такое винтовой свайный фундамент?

Широкая публика может увидеть здания и сооружения, возвышающиеся по всему Нью-Йорку и району Триеста.Однако большинство людей не считают важным то, что происходит под землей. Поскольку на северо-востоке есть зоны затопления и нестабильность грунта, системы винтовых свайных фундаментов MacLean Dixie оказались жизненно важным решением.

Винтовые сваи, являясь важным элементом подземного строительства, представляют собой универсальное и экономичное решение. Но что такое винтовая свая и для чего они используются? Здесь мы познакомимся с основами систем винтовых свайных фундаментов.

Что такое спиральная свая?

Короче говоря, винтовые сваи выполняют ту же функцию, что и другие фундаменты: выдерживают вес любой конструкции.Множественные винтовые сваи (также известные как винтовые сваи или винтовые анкеры) забиваются глубоко в землю, чтобы выдерживать вес таких конструкций, как дома, тротуары, здания, мосты и т. Д.

Они состоят из центрального вала в дополнение к одной или нескольким спиральным опорным пластинам и кронштейнам, которые позволяют им прикрепляться к конструкции. Для винтовых свай доступны различные типы пластин, размеров и форм. Вес фундамента, помимо типа грунта, определяет, какая винтовая свая лучше всего подходит для проекта.


Как работают винтовые сваи?

Винтовые сваи забиваются в землю до достижения желаемой грузоподъемности. Земля практически не перемещается во время строительства, поэтому нет вредного воздействия на окружающую среду. Чтобы разделить вес конструкции, винтовые сваи разнесены по интервалам. Кронштейны, прикрепленные к конструкции, позволяют переносить вес на сваи.

Обычно, когда грунт под конструкцией слаб или поврежден существующий фундамент, винтовые сваи обеспечивают долгосрочную устойчивость.


Для чего используются винтовые сваи?

Винтовые сваи широко используются как в жилых, так и в коммерческих целях. Некоторые из них включают:

  • Фундаменты, регулярно подвергающиеся повышенному содержанию воды
  • Проекты на неустойчивой почве
  • Повреждения фундамента или конструкции, которые появляются в существующих зданиях
  • Стабилизация слабых фундаментов или устранение ошибок фундамента

Другое применение: фундаменты под крыльцами, террасами или небольшие пристройки дома.Они также полезны для строительства фундаментов тротуаров и доков на пристанях для яхт или на пляжах. Однако в последнее время винтовые сваи чаще всего используются для стабилизации или даже подъема оседающих зданий. Многие домовладельцы на северо-востоке использовали винтовые сваи для ремонта своих домов после урагана «Сэнди».


Когда использовать спиральный фундамент?

Винтовые свайные фундаменты используются в новом строительстве, когда грунт слабый или не подходит для предотвращения чрезмерной осадки.Неизбежно это приведет к серьезным проблемам конструкции и безопасности.

Дополнительно спиральные винты используются для ремонта и восстановления существующих конструкций. Винтовые сваи устанавливаются быстро и легко, независимо от того, используются ли они вместе с материалами для гидроизоляции подвала или просто для восстановления после повреждения фундамента.

Общие приложения
  • Опора фундамента для исправления трещин на стенах, а также неровностей пола и дверных проемов
  • Хвостовики трубопроводов и инженерных сетей
  • Стабилизация откоса и подпорные стены
  • Фундамент глубокий под новое строительство

Заключение

В заключение, винтовые сваи являются преимуществом для строительной отрасли.Вы подрядчик, использующий стальные и бетонные смеси? Если это так, то вы упускаете некоторые ключевые преимущества спиральных свай. Для получения дополнительной информации о том, как винтовые сваи могут сэкономить ваше время, физическую работу и деньги, обратитесь в службу технической поддержки Premium прямо сегодня.

Основание подвала | Как укрепить фундамент

Фундамент вашего дома должен быть надежным; это основа для всех остальных компонентов вашего дома. Обычно вы подумываете о ремонте фундамента, когда есть видимые признаки того, что ваш подвал поврежден.Однако, если вы собираетесь провести ремонт, который предполагает добавление истории (или чего-то еще) в ваш дом, вам также следует проконсультироваться со специалистом по поводу ремонта фундамента. Один из профессионалов Accurate Basement может определить, нужна ли вашему дому подкладка.

Причины

Когда недра расширяется, сжимается и отдаляется от фундамента, это может вызвать просадку. Для района Милуоки и его окрестностей почва в основном состоит из глины, и фундаменты, построенные на экспансивной глине, могут быть особенно склонны к проседанию.Иногда дом строится на плохо утрамбованном грунте насыпи или не работают дренажные растворы. Еще одна причина проседания – резкие сезонные изменения. Мы живем в Висконсине, так что это определенно применимо.

Симптомы

Самым очевидным признаком, на который следует обращать внимание, являются трещины в стенах. Если есть трещины шириной более дюйма, это сигнал опасности. Диагональные трещины – еще один признак того, что вам может потребоваться ремонт фундамента. Трещины в бетонном полу – еще один признак того, что что-то не так.И, конечно же, в случае выпучивания или деформации стен или пола следует немедленно обратиться к специалистам Accurate Basement.

Лечение

В некоторых случаях для устранения проблемы может быть достаточно ремонта неисправных водостоков или удаления деревьев, повреждающих почву. Чаще всего требуется подвал , подкрепляющий . Фундамент укрепляет существующий фундамент за счет выемки грунта ниже глубины фундамента и ремонта либо всего фундамента, либо дефектных участков фундамента.

Существуют различные формы подкрепления. К основным относятся либо выкапывание участков под фундаментом и их заливка бетоном, либо забивание свай в землю. Что бы вы ни использовали, это высокоспециализированная процедура, и вам необходимо, чтобы за работу взялся специалист. По адресу Accurate Basement мы успешно ремонтируем фундамент в течение многих лет.

Самый распространенный метод крепления – метод заливки массой. Этот процесс требует последовательной выемки секций на заранее установленную глубину под основанием и укладки бетона в каждую яму.Затем этот процесс повторяется до тех пор, пока не будет покрыта вся пораженная область.

Основание с помощью винтовых свай и кронштейнов обычно используется там, где невозможна массовая заливка основания. Некоторые здания могут потребовать раскопок на необычайную глубину или по какой-либо другой причине это может сделать невозможным. Винтовые сваи можно устанавливать в фундаменты с особыми качествами. Они идеально подходят для использования с опорными кронштейнами. Затем конструкцию можно поднять обратно в горизонтальное положение, а вес фундамента перенести на систему кронштейнов.

Опора сваями и балками – еще один метод опоры . В этой системе необходимо установить мини-сваи по обе стороны от пораженной стены. После того, как сваи были установлены, под стеной снимается кирпичная кладка и используется железобетонная игольчатая балка для соединения свай и поддержки стены.

Если вас беспокоит фундамент вашего дома, обратитесь к специалистам Accurate Basement. Мы можем помочь вам определить, нужен ли вам ремонт фундамента и какой вид фундамента лучше всего подойдет для вашего дома.

Свяжитесь с профессионалами из отдела точного ремонта подвала уже сегодня! (414) 744 6900

Полная подкладка дома – пробивка винной бутылки

Описание

CADD-файлов для примера полного фундамента, поддерживающего новый внутренний дворик. Винтовые сваи прикрепляются к существующим стенам подвала с помощью фундаментных кронштейнов Magnum. Новые детали опоры балки. Приведен график установки винтовой сваи. Дом на обширных почвах с одинарной спиралью до отказа.
Восстановление дренажа фундамента.

ОГРАНИЧЕНИЯ

Чертежи и дизайн (ы), содержащиеся в этих документах, основаны на конкретном проекте, местоположении, времени и почвенном профиле, для которого они были подготовлены. Очевидно, что чертежи и требования к дизайну сильно зависят от местоположения проекта, местной практики, действующих норм и условий профиля почвы. Некоторые примеры чертежей устарели и основаны на старых нормах и правилах. Эти чертежи и рисунки являются примерами, предназначенными для использования профессионалами в области дизайна только в информационных целях.Magnum Piering, Inc. не делает никаких заявлений относительно точности, полноты, соответствия каким-либо кодексам или применимости такой информации для какого-либо конкретного проекта или состояния, а также не претендует на пригодность представленных дизайнов для какой-либо предполагаемой цели.

Специалист по дизайну или зарегистрированный инженер должен использовать эту информацию после некоторой должной осмотрительности, а также отредактировать и дополнить ее для достижения любой конкретной цели. Специалистам по дизайну и инженерам рекомендуется обращаться в компании Magnum Piering и Magnum Geo-Solutions с любыми вопросами об образцах конструкций или за помощью в выборе и спецификации продукции Magnum.

Copyright (C) 2017: Информация, содержащаяся в этих загружаемых документах, является интеллектуальной собственностью Magnum Piering, Inc. и Magnum Geo-Solutions, LLC и раскрывается исключительно для использования при разработке, оценке и установке геоструктурного решения с использованием Magnum. Продукты для пирсинга. Копирование или распространение этой информации для любых целей, кроме использования по назначению, без письменного согласия Magnum Piering, а также, в частности, копирование или распространение информации для указания или сбыта продуктов фонда, произведенных другими, категорически запрещено.

Плюсы и минусы нестандартных основ

Некоторым домам нужен фундамент, который способствует постройке

Хотя мало кто тратит время на размышления об фундаменте дома, простой факт заключается в том, что это один из самых важных элементов дома. Как и крыша, фундамент – несущая конструкция, поддерживающая дом – не является популярным предметом для разговоров с потенциальными домовладельцами.

Типы фундаментов различаются – в зависимости от таких факторов, как архитектурный стиль, географическое положение, климат, почва и влажность, а также от очень важного бюджета для жилищного строительства.В дополнение к обычным вариантам – вроде полноценных, выходных или дневных подвалов; пространства для обхода; и бетонные плиты – с которыми мы знакомы или, по крайней мере, слышали о них и которые работают в различных климатических условиях и потребностях, есть также необычные фундаменты, которые особенно важны на побережье, на берегу моря, на береговой линии и подверженные наводнениям районы.

Поскольку не каждый дом построен на одинаковом фундаменте, важно понимать другие варианты. Итак, давайте сосредоточимся на различных типах возвышений, таких как опоры, свайные и винтовые сваи.

Этот 1,5-этажный дом в современном прибрежном стиле площадью 1619 квадратных футов, построенный на фундаменте приподнятого этажа, имеет просторную веранду, три спальни, две ванные комнаты, большие окна и отдельную спальню на верхнем этаже. (План 116-1085)

Фундаменты многоэтажного дома

По практическим или эстетическим причинам потенциальные покупатели жилья заново открывают для себя фундамент с фальшполом. По сути, приподнятый фундамент предназначен для поднятия жилого пространства дома над землей, чтобы изолировать его от насекомых и влаги и защитить от проливного дождя и штормов.Визуально фундамент фальшпола дома работает как пьедестал и усиливает привлекательность бордюра.

1. Пирс или фундамент «сваи»

Возможно, наиболее заметным из возвышенных фундаментов дома является фундамент из опор и балок, или сваи, обычно встречающийся в прибрежных районах, на берегах, а также на гористых или холмистых участках, где сложно установить традиционный фундамент из-за типа почвы. , периодическое вторжение воды или наводнение, крутой склон и т.п.Обычно поднятый на высоте от двух до десяти футов над землей поднятый фундамент состоит из кирпичных, каменных, деревянных или бетонных опор и деревянных или стальных балок, которые выдерживают вес дома. Пространство под домом полностью открыто, за исключением ряда вертикальных столбов, прикрепленных к балкам, поддерживающим конструкцию.

Это создает пространство под домом с хорошей естественной вентиляцией. У домовладельцев также есть возможность покрыть пространство внешними стенами или использовать их для гаража / навеса для машины или складского помещения, если оно достаточно высокое.

В этом сказочном двухэтажном доме в прибрежном стиле изображен фундамент из опор и балок. Построенный на узком участке, дом состоит из четырех спален, в том числе двухкомнатных люксов с гардеробными на втором этаже и четырех ванных комнат. Открытый нижний уровень предоставляет много гаража, подсобных помещений и складских помещений (план № 196-1061).

На этом простом рисунке показан способ установки фундамента из опор и балок: бетонные вертикальные столбы, приподнятые над землей, увенчанные деревянными балками, обеспечивающие встроенное пространство для доступа для размещения водопроводных и электрических систем (источник : Basement Guides ) .

Преимущества столбчатого фундамента

Поскольку они расположены на возвышении, дома, построенные на основе из опор и балок, менее подвержены затоплению, что устраняет проблему попадания воды в основное жилище и отрицательного воздействия на него. Есть и другие преимущества.

  • Более легкий доступ к водопроводу, проводке, воздуховодам и другим электрическим деталям
  • Небольшое количество плесени и гнили или их отсутствие из-за вентиляции под конструкцией
  • Может быть более экономичным, чем другие фундаменты
  • Ремонт проще и дешевле, чем плитный фундамент
  • Переезд дома проще – при необходимости

Недостатки опоры-опоры

К недостаткам можно отнести:

  • Может быть подвержен заражению насекомыми и вредителями, вызывающими повреждение проводки и элементов конструкции.Чтобы избежать этого, полы должны быть хорошо изолированы от насекомых
  • Энергоэффективные и более холодные полы зимой без надлежащей теплоизоляции
  • Скрип и скрип половиц возможны из-за того, что фундамент из балок имеет меньшую опору, чем полы, лежащие на бетонной плите
  • Возможна влажность, в зависимости от высоты фундамента, которую можно исправить, установив дренаж или канализацию для отвода воды по периметру фундамента
  • Значительное повреждение всего фундамента возможно из-за незначительного повреждения столба или опоры

2.Фундамент свайный

Свайный фундамент, описанный как серия колонн или длинных цилиндров из прочного материала, построенных или вкопанных в землю / грунт, действует как устойчивая опора для построенных на нем конструкций. Фундаменты такого типа могут выдерживать более высокие нагрузки, чем сплошные опоры. Они переносят нагрузки от конструкций на твердые породы, камни или почву; и поддерживайте конструкцию, оставаясь прочно уложенной в почву.

Свайные фундаменты особенно полезны в районах с неустойчивым верхним слоем грунта, который может быть плохим для больших зданий и обычно устанавливается, когда грунтовые условия недостаточны для выдерживания расчетной нагрузки или когда ожидается не вертикальная нагрузка.

В этом сказочном трехэтажном доме в прибрежном стиле изображен свайный фундамент. Построенный на узком участке, дом состоит из шести спален, в том числе двух главных люксов на втором этаже, пяти ванных комнат и дамской уборной. На третьем этаже есть большая комната с видом на крытую террасу. Открытый нижний уровень предоставляет много места для гаража и складских помещений (план №130-1093).

Существует несколько типов свайных фундаментов в зависимости от их функции и состава материалов.Фундаментные сваи классифицируются по назначению:

  • Концевые опорные сваи – нижний конец сваи опирается на слой особо прочного грунта или породы. Нижний конец опирается на поверхность, которая действует как пересечение слабого и сильного слоев, при этом нагрузка проходит в обход слабого слоя и передается на более прочный слой.
  • Фрикционные сваи – Здесь нагрузка передается на почву по всей высоте сваи… вся поверхность цилиндрической сваи работает, чтобы перенести вес на почву.Количество нагрузки, которую может выдержать свая, прямо пропорционально ее длине.
  • Сваи для теста установлены с наклоном для выдерживания наклонных нагрузок.

Материал и форма сваи

Сваи могут быть из дерева , бетона и стали.

На этом информативном эскизе показаны различные формы свайных фундаментов и материалы, использованные для их изготовления (источник : Школа PE ),

  • Бетонные сваи бывают двух видов . Это сборный железобетон, которому придают определенную форму в месте, отличном от здания, выдерживают на литейном дворе, а затем транспортируют на место работы. Заливка на месте или заливка на месте означает, что стандартный бетон транспортируется на площадку, а затем помещается в необходимое место, в самосвал или насос.

  • Древесина. Поскольку деревянные сваи используются для поддержки зданий в районах со слабым грунтом, необходимы деревья с исключительно прямыми и длинными стволами.Деревья должны быть не менее 20 метров в длину, потому что два ствола нельзя соединить вместе в одну кучу.

  • Стальные сваи – это тяжелые колонны, сделанные из стали, а не из бетона, которые предназначены для работы с тяжелыми конструкциями, такими как небоскребы, автомобильные мосты и вертикальные башни. Прочность и долговечность стали позволяют забивать сваи глубже в землю и преодолевать плотный слой твердого гравия.

Преимущества свайного фундамента

Давайте начнем с процесса сборного железобетона, который предварительно подготавливает сваи в соответствии с желаемой / необходимой длиной, что сокращает время завершения.

  • Фундамент подходит для всех размеров собственности и может быть установлен на большой площади и очень большой длине.
  • Сваи можно использовать там, где не требуется бурение.
  • Сваи очень аккуратные и чистые.

Недостатки свайного фундамента

Вот несколько недостатков, которые следует учитывать:

  • Склонен к повреждениям при движении по камням и валунам, а также к атакам морских бурильщиков
  • Трудно заранее узнать фактическую требуемую длину
  • Вибрации распространены – и влияют на соседние конструкции – при забивании свай в грунт
  • Для работы требуется тяжелая техника
  • Нет низкого дренажа

3. Винтовой свайный фундамент

Этот фундамент – также известный как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты – был введен в эксплуатацию в 1836 году. Открытые, разработанные и запатентованные в 1833 году слепым ирландским инженером Александром Митчеллом, винтовые сваи успешно использовались в качестве фундаментов для маяков и мостов. , и пирсы.

Митчелл добился известности, построив первый маяк на винтовых сваях – Маяк Маплин-Сэндс в устье реки Темзы.Строительство маяка началось в 1838 году и было впервые зажжено в 1841 году. Маяк на винтовых сваях стоит на сваях, которые ввинчиваются в песчаное или илистое морское или речное дно.

Винтовые сваи – это стальные ввинчивающиеся сваи и система анкерного крепления к грунту, используемые для строительства глубоких фундаментов. Их описывают как «трубы из оцинкованного железа со спиральными ребрами», которые устанавливаются глубоко в землю для прочной поддержки конструкции.

Фундаменты на винтовых сваях распространены в крошечных домах, загородных домах, террасах и небольших приусадебных участках.

Рендеринг первого маяка на винтовых сваях – Маяк Маплин-Сэндс на Темзе – показывает стальные трубы, закрепляющие конструкцию (кредит изображения : Public Domain ).

Вверху: Очень уютный дом в современном стиле площадью 456 квадратных футов с одной спальней, одной ванной, камином в гостиной и крытой верандой с дровяной печью – идеальная модель для небольшого жилого дома, где фундамент на винтовых сваях – привлекательный вариант. Внизу: На плане этажа показано расположение винтовых свай и балок, закрепляющих конструкцию. Как мы видим, фундамент небольшой и компактный и позволяет легко добавлять и расширять дом (план № 116-1013).

Преимущества свайного винтового фундамента
Основная причина, по которой в промышленности используются фундаменты на винтовых сваях, – это экономичность. Фундамент на винтовых сваях – экономичная альтернатива традиционным методам глубокого фундамента.Другие преимущества:
  • Универсальность и множество возможностей
  • Сокращение сроков проекта
  • Простота установки – и гибкость выполнения круглый год
  • Удобство доступа
  • Уменьшение выбросов углекислого газа / уменьшение воздействия на окружающую среду. Забивание винтовых свай в грунт означает меньшее смещение грунта. В этом случае нет необходимости вывозить излишки почвы с участка, что позволяет сэкономить на транспортных расходах и сократить углеродный след проекта.
  • Легкость снятия, когда фундамент больше не требуется
  • Снижение риска для персонала
  • Минимальное нарушение шума и вибрации прилегающих конструкций

Вверху: Этот прибрежный дом площадью 2318 квадратных футов поддерживает 5 спален, в том числе две главные апартаменты, четыре ванные комнаты, дамскую комнату и большое открытое жилое пространство с камином на свайном фундаменте. Внизу: План этажа уровня земли показывает места, где будут размещаться опорные винтовые сваи, используя квадратные коробки с крестиками на них. Обратите внимание на место, где могут быть размещены 3 машины, а также кладовая, спальня и ванная для тех, кто не хочет или не может легко подниматься по лестнице (план № 130-1045)

Недостатки винтового свайного фундамента

С другой стороны, есть недостатки у винтового свайного фундамента.

  • Минимальное воздействие шума и вибрации на прилегающие конструкции
  • Трудно проникающие в особо твердые несущие слои
  • Возможно повреждение спиралей при прокладке через слои (например, твердые каменистые слои)
  • Требуемое время производства
  • Возможны дополнительные расходы, связанные с некачественными и трудно прогнозируемыми почвенными условиями.

4. Фундамент стержневой стены

Довольно распространено в Калифорнии, Техасе, на северо-западе, юге и в районах, подверженных землетрясениям и наводнениям, стволовая стена представляет собой несущую конструкцию, соединяющую фундамент здания с вертикальными стенами, возведенными поверх фундамента.Стенка ствола короткая – около высоты люка – передает нагрузку конструкции на опору, которая распределяет вес на более широкую площадь. Кроме того, этот фундамент обеспечивает приподнятую площадку для стен.

Как строятся стволовые стены? На уровне земли заливается нижний колонтитул, затем укладываются цементные блоки, чтобы создать стену, возвышающуюся над отметкой перекрытия. Иногда их называют «фундаментами с двумя заливками» в отношении первой заливки фундамента, а затем самих стен.

Часто построенные из кирпичной кладки – шлакоблоков – или из бетона, стволовые стены также могут быть сделаны из обработанной консервантом древесины (так называемые «стены пони»). Бетонные стены ствола более прочные и необходимы в зонах затопления и в районах с сильными ветрами.

После того, как бетонная плита установлена, вокруг нее можно построить стену ствола. Сталь часто используется для крепления стены к фундаменту.

Этот очаровательный двухэтажный дом площадью 2 401 квадратный фут в традиционном стиле с примесью побережья имеет приподнятый фундамент, который подчеркивает его привлекательность.Прекрасная резиденция имеет открытый дизайн и включает в себя четыре спальни, 3,5 ванных комнаты, крытую веранду, патио, солярий, кухню с уголком для завтрака (план № 168-1113).

Преимущества фундамента на стволовой стене

Неудивительно, что фундамент стеновой ствола популярен, поскольку он дает возможность построить подвал или подвал. Другие преимущества…

  • Прочный и прочный фундамент, который передает нагрузку от дома на фундамент и распределяет вес на большую площадь.
  • Фундамент защищает пол от затопления и непогоды.
  • Обеспечивает легкий доступ к водопроводу, проводке и механическим системам.
  • Пригодность для большинства почвенных условий
  • Фундамент придает дому эстетичный вид.

Недостатки фундамента на стволовой стене

К минусам относятся большие усилия и затраты и дополнительные посещения инспекторов, высокий уровень заморозков, который может вызвать проблемы, и необходимость надлежащей изоляции для повышения энергоэффективности и защиты от вредителей.

Поскольку фундамент не является предложением « , универсальный для всех», подумайте о стоящей перед вами захватывающей задаче, потратив время на обдумывание и понимание вариантов, которые лучше всего подходят для вашего дома и стиля жизни.

Добавить комментарий

Ваш адрес email не будет опубликован.
