Как сделать потолок теплый – Теплый потолок своими руками

Содержание

обзор уникальной системы утепления дома, фото и видео

Для создания благоприятных климатических условий в вашей квартире, несмотря на погоду за окном, не так давно изобретена достойная альтернатива всем предыдущим способам отопления. Потолок ПЛЭН –  это мягкое тепло солнца в доме, без пересушки воздуха и сжигания кислорода. Давайте подробней остановимся на этой технологии.

Наверняка вам известно, а возможно, вы сами являетесь обладателем квартиры, куда с приходом отопительного сезона тепло приходит редко, а если и приходит – не достаточно спасает от морозов. Это может быть связано малым количеством батарей для обогрева одного помещения или с их недостаточной функцией работы.

В любом случае дрожать от холода всю зиму вы не хотите, а решать вопрос как-то нужно, ведь теплое жилье – комфортное жилье. Не все могут позволить себе такой трудоемкий процесс, как теплоизоляция потолка. Не спешите мчаться в магазин за обогревателем. Они весьма быстро способны нагревать помещение, но также и стремительно остывают, создавая теплый сквозняк. Обогреватели обладают довольно сильной мощностью, поэтому не удивляйтесь, если потом вам придется заплатить за электроэнергию в 3 раза больше. Так как утеплить потолок эффективным образом?

Что такое ПЛЭН?

Как вы догадались, ПЛЭН – аббревиатура, расшифровывающаяся, как пленочный лучистый электронагреватель и часто встречающаяся в разговорах, когда необходимо создать высококачественную систему обогрева в доме. Это инфракрасные элементы, которые располагаются между двумя пленками из пластика.

Устройство системы «ПЛЭН»

Таким образом, ПЛЭН – пленка с греющим встроенным элементом, ламинированная с обеих сторон. Чем же хороша такая система? А тем, что инфракрасные элементы, в первую очередь, нагревают потолок, стены и мебель, а не воздух.

Таким образом, вас греет собственный дом, по принципу отдачи тепла воздуху из окружающей среды. Это, безусловно, совершенно новая технология,  которая способна поддерживать здоровый микроклимат в доме:

  • Инфракрасные элементы не изменяют влажность воздуха вашей квартиры;
  • ПЛЭН не имеет свойства сжигать кислород и пересушивать воздух;
  • Система ПЛЭН работает совершенно без посторонних шумов;
  • Система благоприятно влияет на здоровье  человека;
  • Пожаробезопасность подтверждена сертификатами качества;
  • Обладает абсолютной безопасностью и создана из экологически чистых материалов.

Но на этом преимущества системы пленочного отопления не заканчиваются. С помощью технологии ПЛЭН можно выбрать комфортную температуру в каждую комнату с помощью датчика. Теплые потолки с использованием ПЛЭН не тратят время на обогрев лишних воздушных потоков и, соответственно, несут высокую экономию вашему бюджету.

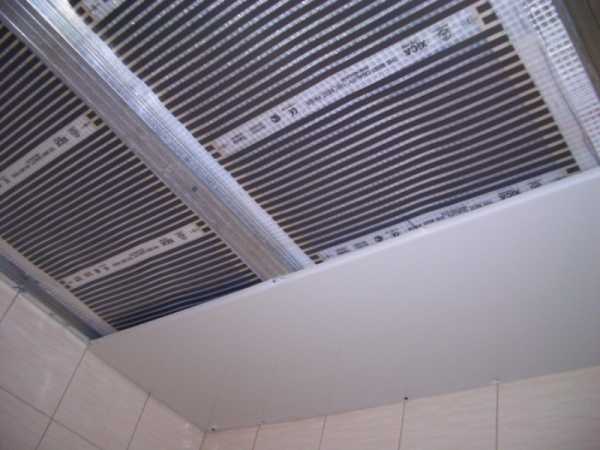

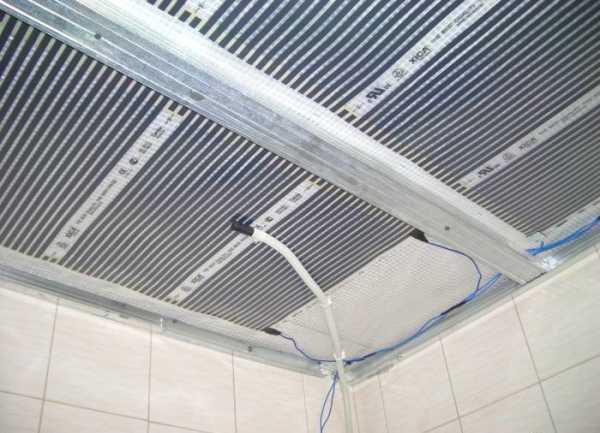

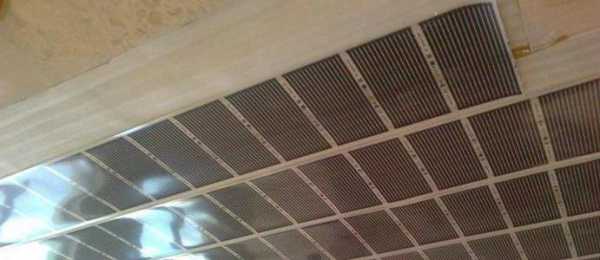

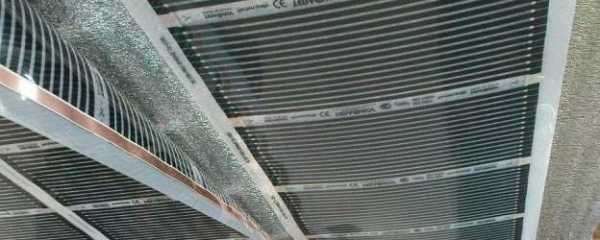

ПЛЭН под натяжным потолком

Важно то, что пленочный электронагреватель функционирует крайне бесшумно, безопасен для ваших детей и не портит микроклимат вашего дома. Система не выделяет вредных веществ, продуктов сгорания и совершенно безопасна по всем параметрам.

Как устроен ПЛЭН?

Часто мы не задумываемся, откуда берется поток энергии, греющий нас. Например, поднося в морозный день руки к костру, мы сразу ощутим прилив тепла: так работает инфракрасное излучение, поскольку холодный воздух не имеет обогревающих свойств. Солнце греет землю на огромном расстоянии, и тепло к нам доходит в виде инфракрасного излучения.

Практически по тому же принципу устроена греющая пленка – когда происходит лучистый теплообмен, теплый потолок излучает свет в инфракрасной области, поэтому ваша квартира обогревается так же, как солнце греет землю.

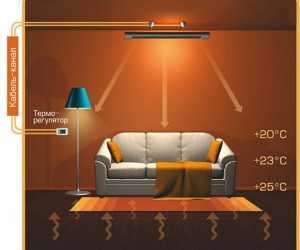

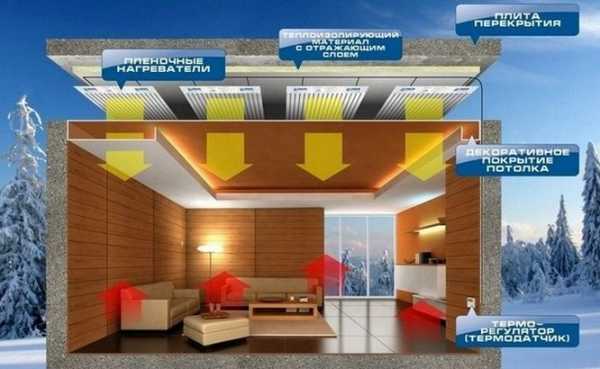

Сходная с солнцем система отопления

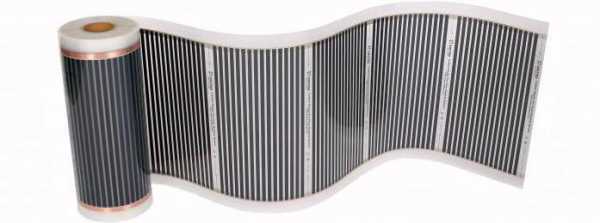

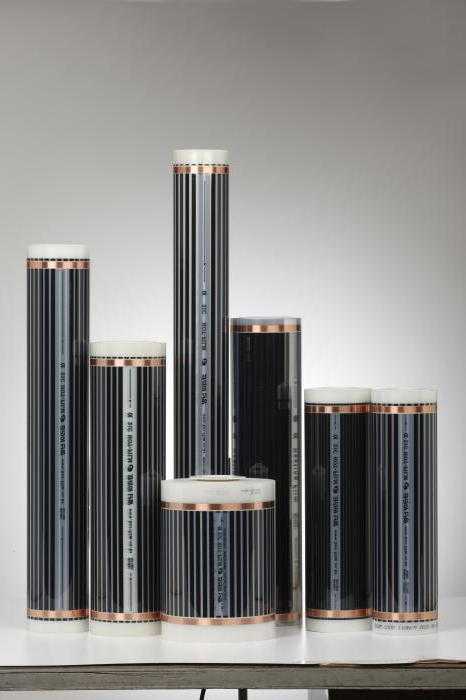

Элементы отопительной системы представляют собой пленочное полотно, обладающее гибкостью и встроенными резистивными полосами.

Конструкционные особенности греющей пленки:

  • Ширина полотна до 46 см;
  • Масса полотна – 55 гр./м2;
  • Полимерная пленка диалектическая;
  • Инфракрасные нагревательные элементы;
  • Экран отражающий;
  • Питающие провода;
  • Прозрачная область для крепления;
  • Провод заземления.

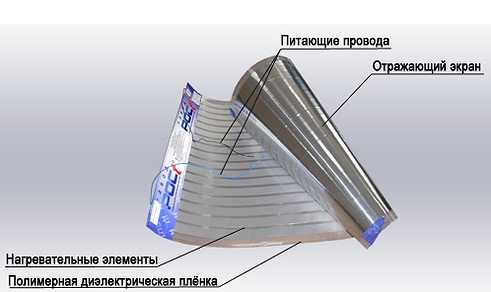

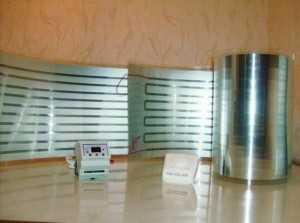

Устройство нагревательной пленки

Технические характеристики:

  • Потребляемая мощность до 200 Вт/м2;
  • Напряжение электросети – 50 Гц, 200 В;
  • Уровень защиты – IP 44

Важно! Удобство системы можно контролировать удаленно: достаточно отправить смс сообщение и включить прогрев помещения находясь еще далеко от дома. Интересно, не правда ли?

Зрительно ПЛЭН можно совершенно удобно спрятать от глаз, в отличие от так популярных систем отопления. Никаких котлов и торчащих из стены радиаторов – только невидимая рабочая атмосфера, экономия пространства и маскировка любым декором.

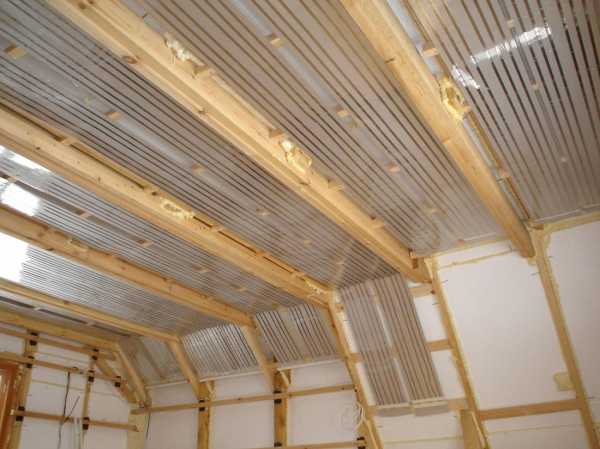

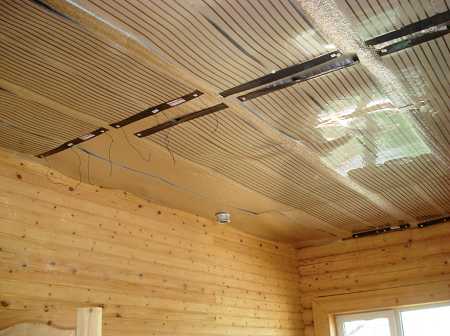

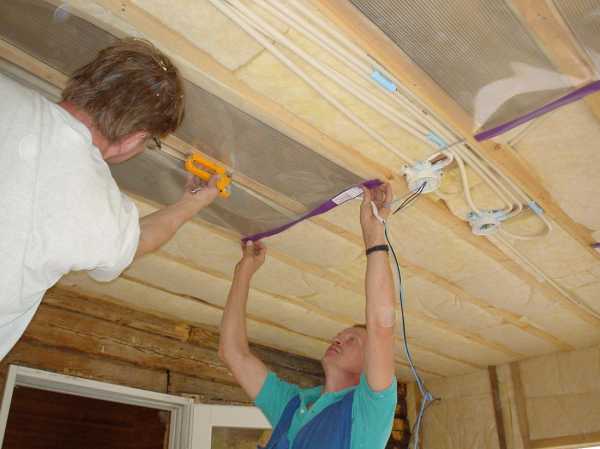

Этапы монтажа системы ПЛЭН

Простейшая лучистая система не составит вам труда при установке: надежность, долговечность и отсутствие затрат на установку превратит монтаж в увлекательное занятие. Давайте сделаем это вместе!

  • Для того чтобы прикрепить полосы ПЛЭН к деревянному потолку, вам потребуется всего лишь строительный степлер. Вначале нужно закрепить изолирующий материал на деревянном потолке;
  • На втором этапе следует укрепить с помощью скоб строительного степлера пленочный нагреватель;
  • Для крепления на бетонном потолке вначале следует разместить деревянную обрешетку. Можно сделать ее из фанеры толщиной в полсантиметра;
  • Деревянные полосы фанеры 5 см шириной укладываются на расстояние 30 см параллельно друг другу;
  • К готовому каркасу крепится изолирующий материал с помощью степлера;
  • Повторяем пункт №2.

Как устроен монтаж лучистого нагревателя?

Вместо строительного степлера можно использовать перфоратор, чтобы закрепить полосы ПЛЭН на потолке. Шагом в полсантиметра крепятся внахлест полосы, а места стыков проклеиваются фольгированным скотчем.

Внимание! Установка терморегуляторов и кабеля проводится только при участии электромонтажника с группой доступа не ниже третьего!

Рядом со смонтированной греющей пленкой укрепляют кабель-канал и заводят в него проводку инфракрасных нагревателей. Терморегулятор устанавливается в каждую комнату примерно на высоту до 1,5 м относительно уровня пола.

Если площадь для отопления небольшая, желательно подключить терморегулятор в «разрыв» линии. Для большей площади помещения следует подключать терморегулятор через магнитный контактор и проводить питающие магистрали до электрощитка.

С системой ПЛЭН котлы для отопления больше не нужны, а удаленная система включения будет работать даже в самые морозные дни.

Система автоматически переводится в экономичный режим, когда вы отсутствуете и работает, когда в доме кто-то находится.

Лучистая система – благоприятный микроклимат в доме

Теплый потолок – не проблема, когда вы знаете, что можно обходиться без радиаторов и газа, нет необходимости проводить утепление потолка. С лучистой системой обогрева ваш дом превратится в комфортное место, хранящее тепло. Больше не нужно сидеть в одном месте рядом с обогревателем под пледом и одеваться в свитера: с системой ПЛЭН вы живете в тепле, ведь зима – не повод, чтобы мерзнуть.

potolokspec.ru

стены и пол, пленочный лучше, своими руками водяные, устройство и монтаж электричества

Благодаря теплому потолку можно существенно сэкономить финансовые средства на отоплении дома в зимний период

Среди вариантов отопления жилых и не жилых помещений есть нестандартные решения. Наряду с центральным отоплением не меньшим спросом пользуются и теплые потолки. Инфракрасное отопление или попросту теплый потолок, теплый пол. Есть еще одно название – ПЛЭН. Аббревиатура расшифровывается как Пленочный Лучистый Электронагреватель. Система инфракрасного отопления давно используется в качестве основного или дополнительного источника тепла в помещениях.

Содержание материала:

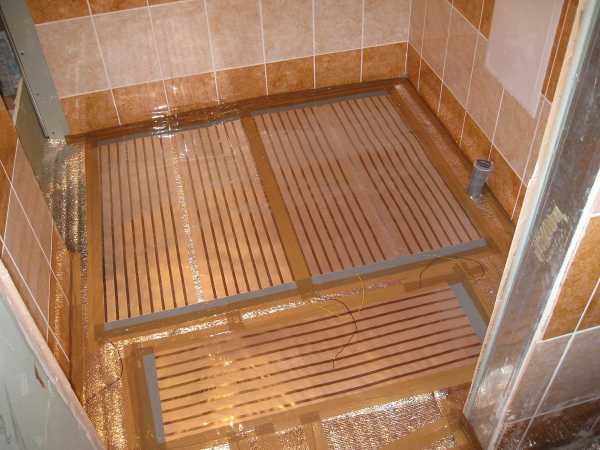

Пленочный теплый потолок на пол

Основа теплого потолка это – пленочный электронагреватель. Пленочный теплый потолок является электрической инфракрасной системой для нагрева помещения и поддержания в нем тепла. Воздух в помещении нагревается за счет соответствия инфракрасного источника тепла солнечным лучам.

Благодаря этой особенности происходит равномерный нагрев всех поверхностей помещения и их дальнейшая отдача тепла.

Отличным решением является использование пленочного электронагревателя на полу, например, в ванной комнате

У пленочного теплого потолка есть ряд преимуществ:

  • Воздух не высушивается, кислород не сжигается при использовании теплого потолка – находиться в помещении комфортно;
  • Экономия электроэнергии – расход потребления э/э для жилого помещения около 11 кв./ч на 1 кв. м;
  • Температура нагрева регулируется при необходимости – не нужно открывать форточки, если в помещении жарко достаточно установить регулятор на более низкую температуру;
  • Безопасность – возможность обжечься исключена, так как система монтируется под внешнюю поверхность потолка, который полностью скрывает пленочный электрический нагреватель, это огромный плюс если в доме живут дети.

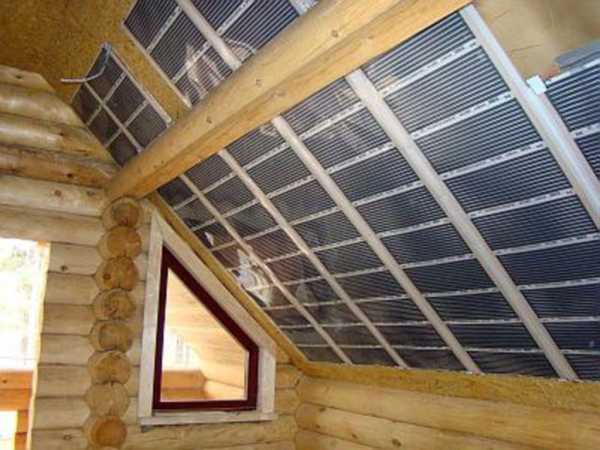

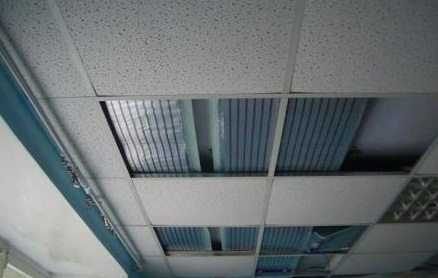

Пленочный теплый потолок можно использовать для любой конструкции потолка благодаря гибкости материала. Данный вид обогрева помещений служит выходом, когда нет возможности подключиться к газовому отоплению, когда на улице уже холодно, а отопительный сезон еще не начался. В частном доме он вполне может заменить печное отопление, а в квартире центральное. С использованием теплых потолков больше не нужно переживать за внешний вид радиаторов отопления и нет необходимости беспокоиться за комфортную температуру в доме.

Что лучше: теплый пол или потолок

Теплый пол и теплый потолок – это две схожие системы обогрева помещений. И тот и другой тип системы присутствуют в различных типах помещений. Теплые полы бывают водяные и электрические, но электрические все же удобней в использовании. Теплый пол и теплый потолок отличаются своими свойствами.

Теплый пол имеет свои особенности:

  • Нагрев воздуха происходит от поверхности пола и теплый воздух поднимается вверх, а холодный опускается вниз и то же подвергается нагреву;
  • Теплый пол защищает помещение от холодных потоков воздуха из – под поверхности пола – проходящий через пол холодный воздух нагревается, проходя через систему обогрева;
  • По теплому полу комфортней передвигаться, он дает возможность не застилать коврами поверхность ламината или паркета в холодное время года.

Если пол хорошо утеплен и через него не проникает холод, то лучше сделать теплый потолок

Теплый потолок немного отличается по свойствам от теплого пола.

И это стоит учитывать при выборе системы обогрева:

  • Нагрев воздуха происходит сверху – от потолка нагреваются поверхности и воздух в помещении;
  • Не все тепло достигает поверхности пола – предметы, стоящие на полу, будут брать тепло в себя и участки пола под ними останутся без обогрева;
  • Теплый потолок можно установить, как дополнительную систему обогрева над определенным участком в помещении – например над кроватью или входной дверью.

Это основные различия теплого пола и потолка. Оба вида обогрева помещений не дорогие по стоимости и одинаково доступны. У них одна общая функция – обогревание помещений. Они одинаково удобны в использовании и просты в установке.

Чтобы понять, что лучше теплый пол или потолок необходимо выяснить какой из них предпочтительней в том или ином помещении.

Не стоит в одно помещение устанавливать сразу оба вида обогрева, это может привести к ухудшению самочувствия от чрезмерного перегрева. Для частных домов и квартир можно установить обе системы, но не в одной комнате. Достаточно определить какой вид обогрева и где предпочтительней. Например, для кухни больше подойдет теплый пол, а для спальни теплый потолок.

Как сделать стены и потолок теплыми как теплый пол

Установка теплого потолка не занимает много времени. Это достаточно простой и доступный каждому способ сделать помещение обогреваемым. Существует два вида теплого потолка – инфракрасная пленка и инфракрасный обогреватель. Пленкой закрывается вся площадь потолка, а обогреватель устанавливается как бы точечно, на ограниченный участок площади потолка.

Рациональным решением является применение минеральной ваты и пленочных электронагревателей вместе

Не зависимо от выбора существует порядок установки теплого потолка:

  • Для начала потолок готовится к монтажу – выравнивается и освобождается от проводов;
  • Если перекрытия потолка бетонные, то необходимо сделать обрешетку из деревянных реек;
  • Далее с помощью степлера закрепляется изолирующий материал;
  • Поверх изолирующего материала также с помощью степлера крепится инфракрасная пленка;
  • Рядом необходимо установить кабель-канал и проложить в него провода;
  • И конечный этап это – тестирование теплого потолка путем подключения к электросети.

Устройство для регулирования температуры нагрева называется терморегулятор, он устанавливается на стену в каждой комнате где имеется система отопления теплого потолка.

Высота установки регулятора относительно стены должна быть оптимальной – примерно полтора метра над полом. После завершения монтажа и тестового подключения можно приступить к монтажу основной поверхности потолка.

Теплый потолок своими руками

Простая конструкция позволяет установить теплый потолок своими руками. Однако работа с электричеством требует соблюдения правил безопасности и определенных навыков. Нарушение безопасности подключения к электросети может принести массу неприятностей, кроме того, возможно возникновение пожара от замыкания проводки.

Для монтажа теплого потолка требуется 2 человека

Неумелое обращение с элементами теплого потолка может испортить исходный материал.

Имеется ряд правил, которые необходимо соблюдать при установке теплого потолка своими руками:

  • При подготовке необходимо отключить электроэнергию;
  • Отсоединить и подготовить провода;
  • Подготовить поверхность потолка – выровнять сильные перепады;
  • Закрепить изолирующий материал на поверхности потолка;
  • Закрепить пленочный нагреватель.

Естественно, для наибольшего удобства при монтаже, помещение должно быть освобождено от мебели. Вышеперечисленные работы могут быть выполнены самостоятельно. Размещение и подключение проводов необходимо оставить электрику с группой доступа не ниже третьей.

Сборка теплого потолка (видео)

После проведения тестового подключения теплого потолка к электроэнергии можно проводить монтаж основной поверхности потолка. Он будет накрывать тепловые элементы, и служить и опорой для ламп и светильников.

kitchenremont.ru

инфракрасная пленка для потолочного отопления

В помещениях, где нет возможности установить центральное отопление, теплый потолок – оптимальное решение. Для его монтажа в доме нужно минимум усилий, а КПД намного выше аналогов типа теплого пола или электрических конвекторов.

Принцип работы и характеристики

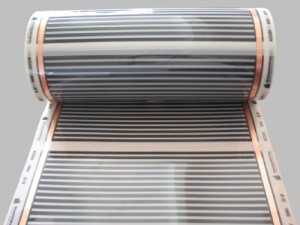

Устройство инфракрасного потолка представляет собой пленочное полотно, внутри которого расположены нагревательные элементы. При подаче электричества в систему она нагревается до +45 °С буквально за несколько минут. Элементы передают инфракрасные волны аналогичные тем, которые передает солнечный свет. Тепло поступает через декоративное покрытие потолка и направляется к полу, от которого отражается.

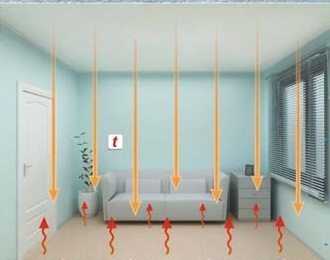

При этом нагревается не только воздух в помещении, но и предметы мебели. Таким образом, окружающая обстановка аккумулирует тепло и постепенно отдает его.

На уровне 1-1,5 м от пола устанавливается терморегулятор, который корректирует работу системы: при достижении заданной температуры работа инфракрасных потолков автоматически прекращается. Непосредственно сам процесс поддержания температуры после нагрева занимает около 10 % временного цикла. Таким образом, электричество затрачивается по времени всего на 5-7 минут работы системы в час.

Факт! Инфракрасное отопление часто критикуется по следующей причине: теплый воздух по законам физики всегда стремится вверх, соответственно, поверхность пола будет холодной. Это утверждают те, кто не знаком с принципами работы данной системы: пленочный обогреватель за счет нагрева предметов в помещении компенсирует недостаток тепла у пола.

Технические характеристики:

  • Ширина полотна от 0,5 до 1 м;
  • Толщина до 1,2 мм;
  • Максимальная температура нагревательного элемента +50 °С;
  • Напряжение 220 В;
  • Вес 1 кв. м. около 50 гр.

Преимущества и недостатки теплых потолков

h3_2

По сравнению с другими видами обогревателей такой потолок обладает массой достоинств:

  1. Экономия финансов на счетах за электроэнергию. По сравнению с потреблением кондиционерами, конвекторами или теплыми полами, потолочное отопление экономнее как минимум в 3-5 раз;
  2. Воздух в помещении не пересушивается. В отличие, например, от кондиционера, использование инфракрасного потолка позволяет сохранять естественный уровень влажности в доме;
  3. Простота в управлении. Температура и режим работы регулируется при помощи пульта управления;
  4. Простой монтаж. Самостоятельно сделать потолочное отопление сможет даже человек, абсолютно далекий от ремонтных работ;
  5. Возможность установки в любом здании. Инфракрасные маты не взаимодействуют с потолочным перекрытием, поэтому подходят даже для монтажа в деревянном доме;
  6. Альтернативный выбор декоративного покрытия для потолка.

Тип действия инфракрасных потолков схож с солнечным светом, существуют некоторые ограничения по расположению на перекрытии. Не рекомендуется устанавливать нагревательные маты прямо над спальным местом, особенно в районе головы.

Нельзя устраивать такое отопление в доме, где потолки ниже 2-2,3 м Идеальный вариант – монтаж системы в помещениях с высотой около 3-х м. В этом случае есть возможность устройства многоуровневого потолка, дополнительного декоративного освещения и других элементов дизайна.

Монтаж

Если такая система планируется как единственный элемент обогрева, необходимо устанавливать маты на 70-80% поверхности. В случае когда предусмотрено дополнительное отопление, то достаточно покрыть 30% площади потолка.

Перед монтажом нагревательной пленки нужно рассчитать мощность общей планируемой площади покрытия. Это нужно сделать для выбора терморегулятора правильной мощности. Например, обычный терморегулятор потребляет 4 кВт., а 1 кв. м. пленки – около 0,2 кВт. В этом случае площадь инфракрасного потолка должна быть не больше 20 кв.м.

Далее необходимо сделать качественную теплоизоляцию. В бетонных многоквартирных домах это нужно, чтобы тепло не уходило к соседям сверху. В деревянном доме также необходимо сделать изоляцию балок во избежание рассеивания тепла в древесине и ее пересыхания.

В качестве термоизоляции используется вспененный полистирол в рулоне, покрытый с одной или двух сторон фольгой. Материал крепится к перекрытию пластиковыми тугоплавкими дюбелями. Стыки проклеиваются скотчем из фольги. Далее можно монтировать электрический теплый потолок.

Инфракрасные полотна крепятся на расстоянии 20 см от стен. В деревянном доме рекомендуется сделать отступ в 30-40 см. Между полосами должно быть расстояние 5 см. В качестве крепежа также используются тугоплавкие дюбеля. Термопленку укладывают параллельно друг другу. Монтаж необходимо заранее рассчитать по схеме, избегая укладки полотен над спальными местами и над электроприборами (телевизором, микроволновой печью, кухонной вытяжкой и т.д.)

После закрепления полотен нужно подключить систему. Для этого к медным шинам подсоединяют клеммы и плотно зажимают плоскогубцами, а места подключения изолируются. Для соединения инфракрасных полос используется электрический медный провод сечением 2,5 кв. мм и более. Затем нужно подключить всю систему к терморегулятору. Его располагают на расстоянии 1-1,5 м от пола. Чтобы спрятать провода в стену, нужно сделать при помощи дрели или перфоратора штробу. Ее в дальнейшем нужно скрыть штукатуркой. Монтаж готов, осталось проверить отопление. «Тест-драйв» потолка лучше сделать до заделки штробы.

Важно! Разрезы инфракрасной пленки на потолок должны производиться только по заводским специально обозначенным пунктиром линиям. В противном случае повредятся нагревательные элементы и отопление не будет работать.

Выбор декоративного покрытия для инфракрасного потолка

Самое главное при выборе потолочного покрытия – это избежать создания большой воздушной прослойки между инфракрасной пленкой и непосредственно декоративным материалом. Трудности возникают в случае, если плиты перекрытия имеют изначально большой угол кривизны и выравнивать их приходится при помощи гипсокартонных конструкций. Это очень трудоемкая работа и монтаж металлических профилей в процессе может повредить пленку.

Перед укладкой теплого потолка нужно устранить перепады уровня поверхности. Эту проблему можно решить при помощи оштукатуривания.

Для просторного помещения идеальный вариант – натяжной потолок. Для его установки используются узкие алюминиевые или пластиковые профили, монтаж которых производится только по периметру стен, не затрагивая площадь перекрытия. Качественный натяжной потолок с микроперфорацией пропускает теплые инфракрасные потоки наилучшим образом.

В деревянном доме возможна установка евровагонки. Такой материал подойдет для помещений небольшого размера, чтобы монтаж обрешетки не затрагивал площадь перекрытия. Вагонка должна быть хорошего качества, чтобы в процессе эксплуатации не потеряла внешний вид и форму. Также в деревянном доме будут оригинально смотреться металлические плиты для потолка, кроме того, у них оптимальная теплоотдача.

domotopim.ru

Как сделать теплый потолок: материалы, монтаж

Оглавление: [скрыть]

  • Выбор материала для утепления потолка
  • Утепление потолка снаружи помещения
  • Утепление потолка внутри помещения

Вопрос «как сделать теплый потолок» актуален, прежде всего, для владельцев домов в частном секторе. Согласно законам физики, теплый воздух поднимается вверх. Через «холодный» потолок может уходить от 15 до 20% тепла. Такие потери с точки зрения энергосбережения в осенне-зимний период недопустимы.

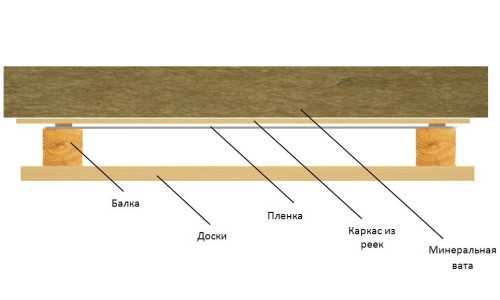

Схема утепления потолка минеральной ватой.

Определить, насколько потолок в доме является теплым, можно визуально зимой при выпавшем снеге.

Если снег лежит неравномерно, частично подтаял, с крыши свисают большие сосульки, то это говорит о том, что тепло из дома выходит и утеплять потолок необходимо.

Жители многоэтажных домов в большей степени защищены от потерь тепла через потолок. Проблема чаще всего касается квартир на верхних этажах, контактирующих с холодными чердачными помещениями. Теплый потолок устанавливают и те, кто пользуется дополнительными источника обогрева. Помимо сбережения тепла, его монтаж в значительной мере повышает звукоизоляцию помещений.

Выбор материала для утепления потолка

Еще пару десятилетий назад для утепления потолка повсеместно использовали подручные материалы: опилки, сухую траву, камыш, шлак, песок и пр. На сегодняшний день рынок стройматериалов предлагает широкий выбор утеплителей. Вот некоторые, наиболее популярные из них:

Рисунок 1. Схема монтажа утепления со стороны чердачного помещения.

  1. Минеральная вата. Негорючий материал, обладающий отличными теплоизоляционными свойствами. Цена вполне демократична. Недостатки: минеральная вата гигроскопична и имеет свойства слеживаться со временем. Это приводит к потере теплоизоляционных свойств. Минеральную вату иногда путают со стекловатой. В отличие от последней, этот материал считается практически безопасным для здоровья. Однако мелкие частицы минеральной ваты в воздухе могут вызвать раздражение органов дыхания, поэтому стоит позаботиться о качественной изоляции утеплителя от жилых помещений.
  2. Базальтовая вата. Базальтовая вата является разновидностью минеральной ваты, но в отличие от нее практически не слеживается.
  3. Керамзит. Сыпучий крупнофракционный материал. Негорюч, экологически безопасен. Имеет низкую стоимость. К недостаткам можно отнести высокий удельный вес. Дощатый потолок, нашитый к балкам снизу, может не выдержать нагрузки и провалиться с самыми неприятными последствиями для дома.
  4. Пенопласт. Легкий пористый материал, не теряющий со временем своих свойств. Благодаря пористости хорошо удерживает тепло. Прост в укладке. Практически не впитывает влагу. Недостатки: в отличие от всех предыдущих материалов горюч. Вызывает сомнение безопасность материала для здоровья ввиду содержащегося в нем токсичного вещества — стирола. Производители рекламируют свою продукцию, как экологически чистую и безопасную, но все же при выборе пенопласта стоит поинтересоваться мнением специалиста.
  5. Пеноизол. Представляет собой жидкий пенопласт, который задувается специальным оборудованием. Работы по укладке пеноизола выполняются бригадой мастеров.

Помимо самого утеплителя, понадобятся пароизоляционная и гидроизоляционная пленки. Правильно выполненная конструкция теплоизоляции предусматривает отвод влажного воздуха и защиту материала от намокания. Паропропускная способность слоев от нижнего к верхнему должна увеличиваться.

Сделать теплый потолок можно двумя способами: снаружи и внутри помещения.

Вернуться к оглавлению

Утепление потолка снаружи помещения

Рисунок 2. Слой керамзита толщиной 40 — 50 сантиметров подойдет в качестве утеплителя для бетонных перекрытий в регионах с суровыми зимами.

Утепление потолка со стороны чердачного помещения — наиболее часто применяемый способ. До начала укладки чердак следует очистить от мусора, убрать ненужные вещи. Все щели должны быть заделаны. Если потолок подшит к деревянным балкам перекрытия снизу, то утеплитель укладывают между балками, вровень по высоте. Перед этим стелют пароизоляционную пленку, чтобы уберечь утеплитель от влаги, поднимающейся из помещения. Пленка режется на полоски, превышающие по размеру расстояние между балками на 5 — 10 см. Пенопласт или минеральная вата режется на куски и укладывается вплотную к балкам.

При настиле теплоизоляции в несколько слоев ее укладывают по принципу кирпичной кладки: чтобы швы не совпадали. При работе с минеральной ватой нельзя ее спрессовывать, это приводит к потере изоляционных свойств.

Керамзит насыпают слоем не меньше 15 см. После укладки термоизоляции стелют гидроизоляционную пленку с перехлестом 10 см. При монтаже пленки ее нельзя переворачивать. Верхняя сторона отмечена маркировкой. Стыки закрепляют скотчем.

Последний этап — настил полов. Этого можно было бы и не делать, но чердак чаще всего используется как склад, а ходить по минеральной вате или пенопласту не рекомендуется: вмятины ухудшают термоизоляцию. Схема монтажа представлена на рисунке 1.

Рисунок 3. Использование пенопласта в качестве утеплителя позволяет произвести утепление потолка изнутри помещения.

Если чердак планируется использовать под жилую мансарду, то утепляется кровля по той же схеме. На стропильные балки стелют пароизоляционную пленку, затем укладывают теплоизоляционный материал, сверху — гидроизоляцию. После этого выполняется обрешетка и монтаж кровельного материала.

Для утепления бетонных перекрытий можно использовать тяжелые сыпучие материалы, такие как керамзит. В регионах с суровыми зимами рекомендуется насыпать керамзит слоем 40 — 50 см. Поверх утеплителя можно выполнить цементную стяжку. Цементный раствор должен быть достаточно густым, чтобы не проникать в слой керамзита (рис.2).

Если используется минеральная вата, то ее укладывают в несколько слоев с перехлестом швов. Делать бетонную стяжку в этом случае не рекомендуется, так как бетон не пропускает пар, и минеральная вата будет сыреть. Лучше выполнить деревянный настил, оставив небольшой зазор. Для этого пред укладкой утеплителя нужно смонтировать лаги, к которым будут прибиваться доски пола.

Вернуться к оглавлению

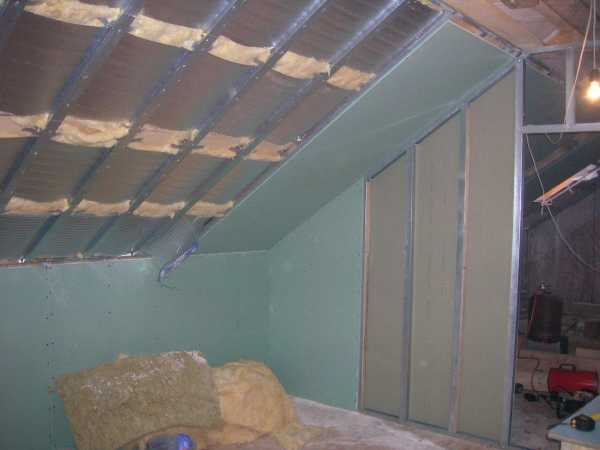

Утепление потолка внутри помещения

Если чердака нет или укладка утеплителя снаружи помещения невозможна по какой-либо другой причине, то ее производят изнутри. При этом высота помещения должна быть достаточно большой, так как придется пожертвовать несколькими десятками сантиметров. К выбору материала для утепления потолка изнутри помещения нужно отнестись особенно ответственно. Он должен быть абсолютно безопасен для здоровья.

Пенопластовые плиты иногда просто крепят к потолку при помощи клея, а затем покрывают их снизу слоем декоративной штукатурки (рис. 3). Для укладки минеральной ваты потребуется монтаж обрешетки. Ее можно выполнить из дерева или оцинкованного железа. Деревянный каркас обойдется дешевле, зато металлический будет служить дольше, к тому же он исключает возможное провисание. Сам потолок в данном случае обычно облицовывается гипсокартоном, ПВХ панелями или другими навесными системами.

Рассмотрим поэтапный монтаж изнутри на примере деревянного потолка с использованием в качестве утеплителя минеральной ваты толщиной 50 см и обшивкой панелями ПВХ.

Необходимые материалы и инструменты:

  • минеральная вата;
  • пароизоляционная и гидроизоляционная пленки;
  • деревянный брус 50х50 мм;
  • степлер;
  • скотч;
  • монтажный клей.

Порядок работ:

  1. При помощи степлера крепим к потолку гидроизоляционную пленку с перехлестом полотен 10 см. Стыки пленки проклеиваем скотчем.
  2. Набиваем бруски с шагом, соответствующим ширине минеральной ваты. Обычно она составляет 60 см.
  3. В получившиеся ячейки укладываем минеральную вату. Фиксируем ее к потолку на клей (рис. 4).
  4. Снизу степлером крепим пароизоляционную пленку. Стыки проклеиваем скотчем.
  5. Обшиваем потолок декоративными панелями.

Во время работы с минеральной ватой нужно пользоваться индивидуальными средствами защиты: текстильными перчатками, очками, респиратором. При монтаже теплого потолка требуется соблюдение противопожарных мер. Горючие элементы монтируются на расстоянии не менее 30 см от дымохода.

dekormyhome.ru

Теплый потолок своими руками: просто и доступно

Когда центральное отопление не справляется со своей основной задачей и даже при теплых батареях приходится мерзнуть, мысли невольно приходят к идее утепления жилища. Люди деятельные, предпочитающие современные решения отдадут предпочтение перспективному варианту — теплому потолку. Это гораздо более разумно, чем покупка обычного масляного радиатора или расточительный обогрев кондиционером. Это даже лучше, чем теплый пол, потому что тепло используется более рационально, потолочные инфракрасные обогреватели имеют более высокий КПД.

Потолочные обогреватели встраиваемые и подвесные для потолков всех типов

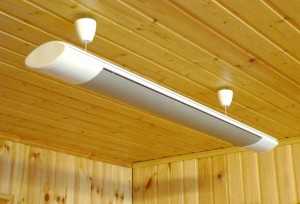

Подвесные потолочные обогреватели (П профиль)

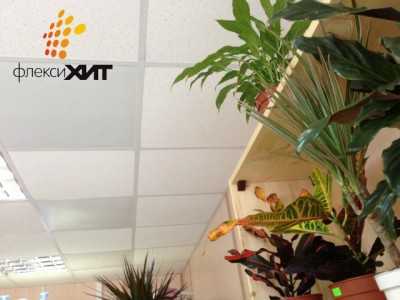

Встраиваемые потолочные нагреватели для подвесных потолков Армстронг

Примечательно, что можно сделать теплый потолок своими руками, для этого даже не нужно привлекать сторонних специалистов. Главное с умом подойти к процессу, разбить его на этапы и строго следовать выбранной последовательности:

  • Выбор оборудования.
  • Расчет всей системы.
  • Подготовка помещения.
  • Монтаж оборудования.
  • Тестирование и запуск.
  • Финишная отделка (если требуется).

Выбор оборудования для теплого потолка


Хочется немного остановиться на таком понятии, как теплый потолок, так как оно достаточно ново. Многие, услышав данное словосочетание, думают об обычном утеплении опилками, пенопластом и другими материалами, способными удерживать тепло в помещении. В нашей статье речь идет не о пассивном утеплении, а об активном. Теплый потолок — это система инфракрасных потолочных обогревателей, соединенных вместе, управляемых терморегулятором.

Идея создания теплого потолка появилась на волне успеха теплого пола. Успешное применение для обогрева инфракрасных обогревателей, а также переосмысление принципа их действия, привело к мысли о более оптимальном расположении нагревателей. Излучение используется более эффективно, лучше нагревает поверхности, если расположено не внизу или сбоку, а сверху.

Так как сегодня ИК обогреватели имеют различное исполнение, теплый потолок может создаваться на основе таких элементов:

  • ИК пленка, поставляемая в рулонах. Хороший вариант, когда хочется полностью скрыть систему, придав потолку оригинальный дизайн.
  • Кассетные точечные обогреватели, монтируемые в потолок. Удобряй выбор, если речь идет о потолке, состоящем из кассетных элементов. Возможно размещение нагревателей даже при готовом ремонте. Изменения будут минимальными.
  • Подвесное оборудование. Лучшее решение, когда имеется ввиду дополнительный обогрев или когда нет возможности переделывать ремонт.

Когда тип ИК оборудования выбран, подбирается терморегулятор, который поможет поддерживать оптимальный режим функционирования: включение-выключение, ручная регуляция, программное управление. Дополнительно приобретаются кабели, необходимые для создания разводки.

Расчет мощности теплого потолка

Здесь не лишним будет посоветоваться с продавцами оборудования. Расчет теплого потолка осуществляется в соответствии с квадратурой. Обычно для использования инфракрасного потолочного нагревателя в качестве основного источника обогрева достаточно мощности 100 Вт на один квадратный метр. Если планируется создание теплого потолка с целью дополнительного подогрева, то достаточно 50 Вт на квадрат.

Если управление температурой будет осуществляться программным терморегулятором, имеет смысл брать оборудование с запасом до 20% мощности, чтобы обеспечить оптимальный прогрев даже в самые холодные дни.

Подготовка помещения

Если теплый потолок своими руками выполняется из пленочного нагревателя, это как полноценный ремонт. Необходимо освободить помещение, сделать поверхность потолка ровной любым удобным способом. Только после этого можно приступать к монтажу обогревателей, терморегулятора и разводки.

Подготовка помещений при монтаже кассетных обогревателей практически не требуется. Достаточно в сборном потолке освободить посадочные места, которые предполагаются под монтаж кассетных инфракрасных обогревателей.

Если выбраны подвесные нагреватели, главное расчистить пол под местом будущей установки, другой подготовки не требуется.

Монтаж оборудования для теплого потолка своими руками

Это самый сложный участок работ, который требует соблюдения техники безопасности. Обязательно необходимо отключить электричество, только после этого устанавливать оборудования.

Проще всего монтировать подвесные нагреватели, потому что достаточно установить крепежи и подвести силовой кабель.

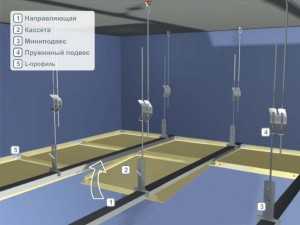

При использовании кассетных ИК элементов такого типа, как производит «ФлексиХИТ», в готовом панельном потолке освобождаются посадочные места, протягивается силовой кабель, после чего закрепляется само оборудование. Если такой теплый потолок своими руками формируется с нуля, необходимо подготовить системы креплений и действовать по тому же принципу, который используется для подвесного потолка.

Наиболее сложна технология укладки ИК пленки:

  • Если потолок не деревянный, создается обрешетка (возможно применение фанеры).
  • Строительным степлером крепится изоляционный материал.
  • Поверх степлерными скобами или перфоратором крепится пленочный нагреватель.
  • Места стыков пленки нужно проклеить фольгированным скотчем.
  • Параллельно пленке заводится и крепится силовой кабель.

Для любых обогревателей установка терморегулятора желательна на уровне 1,5 метра от пола.

Когда монтаж элементов завершен, проводится тестирование. Если все работает, значит теплый потолок своими руками успешно смонтирован. Можно приступать к финишной отделке или созданию декоративного потолка, если это требуется.

Большие встраиваемые потолочные нагреватели для подвесных потолков Армстронг

Инфракрасные потолочные обогреватели для потолков любого типа под заказ

blog.flexyheat.ru

Как монтировать теплые потолки своими руками. Отзывы о теплых потолках

Инфракрасные теплые потолки представляют собой системы, которые обладают встроенным обогревом. В основе работы лежит принцип распространения тепловой энергии с помощью инфракрасных лучей. Их действие направлено на прогревание твердых поверхностей, а не воздуха. Это позволяет более рационально отапливать комнаты, создавая в них комфортную для проживания температуру.

Отзывы о конструктивных особенностях

Если вас заинтересовали теплые потолки на основе инфракрасной пленки, то вы должны ближе познакомиться с конструктивными особенностями. Нагревательные элементы в таких системах имеют вид полимерной пленки, толщина которой равна одному микрону. Она и отвечает за распространение инфракрасного излучения.

Как утверждают покупатели, плёнка покрывается углеродной пастой, к которой фиксируются тонкие карбоновые нити. В качестве довольно важного элемента такого обогревателя выступают электрические контакты, они изготавливаются из медной фольги. Пленка с двух сторон защищается ламинированным полиэстером. Последний имеет электроизоляционные огнестойкие свойства. Температура излучения может изменяться в пределах от 30 до 110 °C, тогда как мощность обогревателя не превышает 500 Вт.

Отзывы о принципе функционирования инфракрасных потолочных систем

Пользователям нравится, что конструкция довольно тонкая, поэтому она позволяет экономить пространство. Теплые потолки работают по определенному принципу. Сначала происходит разогрев материала до состояния, которое требуется для распространения теплового излучения. На следующем этапе происходит отдача тепла предметам и конструкциям в помещении. От нагретых твердых поверхностей начинает исходить излучение, которое равномерно распределяется по воздуху. Как утверждают покупатели, в результате работы инфракрасного обогревателя температуры пола и потолка становятся одинаковыми, что значительно сокращает энергопотребление.

Отзывы об основных разновидностях инфракрасных потолочных обогревателей

Инфракрасные потолочные пленки можно классифицировать по температуре излучения и длине волны, они могут быть:

  • низкотемпературными;
  • среднетемпературными;
  • высокотемпературными.

Первая разновидность, как подчеркивают потребители, представляет собой бытовую систему, которая нагревается в пределах от 100 до 600 °C, тогда как инфракрасные волны могут иметь длину от 5,6 до 100 мкм. Среднетемпературные пленки могут нагреваться в пределах от 600 до 1000 °C, тогда как длина волны у них изменяется от 2,5 до 5,6 мкм. Если рассматривать теплые потолки, то непременно стоит выделить еще и высокотемпературные пленки. Диапазон температуры у них выше 1000 °C, тогда как длина волны равна пределу от 0,74 до 2,5 мкм.

Покупатели особенно подчеркивают, что каждая разновидность прибора предполагает необходимость определённой высоты потолка. Для первой необходимо помещение с потолками до 3 м, вторая разновидность требует высоты потолков в пределах от 3 до 6 м, тогда как третий вид потолков может быть установлен в помещениях, где стены имеют высоту больше 8 м.

Установка теплого потолка своими руками: способы монтажа

Теплые потолки инфракрасные, отзывы о которых вы смогли прочесть выше, могут быть установлены по закрытому способу. Данная технология предполагает маскировку пленки под финишной отделкой, в качестве неё могут выступить следующие материалы:

  • вагонка;
  • пластиковые панели;
  • подшивные конструкции;
  • гипсокартон.

Если монтаж осуществляется открытым способом, то такой обогрев может быть временным или дополнительным.

Технология проведения работ

Теплые потолки, отзывы о которых важно прочесть перед приобретением товара, должны устанавливаться в определённом порядке. Для начала составляется план, который позволит понять, по какой схеме будет располагаться плёнка. Важно определить при этом площадь участка, на котором планируется монтировать систему. Если отопление будет основным, то площадь пленки должна составить примерно 70% от площади потолка.

Электропроводка, которая будет проходить по поверхности, не должна располагаться от пленки ближе чем на 50 мм. Провода должны быть отделены теплоизоляционным материалом, который и заполнит полое пространство потолка. Мастеру предстоит рассчитать мощность отопительной системы, определить силовой потенциал электрической сети и рассчитать количество терморегуляторов.

Сила тока должна быть определена для того, чтобы подобрать сечение провода. Эти работы необходимы для определения пригодности электропроводки для силовых нагрузок. Понадобится выбрать ещё и подходящую модель терморегулятора. Например, если сечение провода равно 1,5 мм2, допустимый ток для медного провода будет равен 16А. Для алюминиевого это значение равно 10А. Для сечения, которое эквивалентно 2,5 мм2 допустимый ток составит 25А. Если сечение достигает 4 мм2, то соответствующее ему значение равно 32 А.

Методика проведения работ

Строительство теплого потолка на следующем этапе предполагает фиксацию на поверхности теплоизоляции с отражающим слоем, его толщина должна составить 5 мм. Утеплитель укрепляется с учетом разновидности основания, при этом предстоит использовать:

  • мебельные скобы;
  • шурупы;
  • дюбели.

Стыки утеплительной плиты или матов необходимо заклеить строительным скотчем. Утеплительный слой должен занимать 100% поверхности. Края полос необходимо завести на стену по периметру помещения на 15 мм. Это исключит зазоры на стыках, через которые может проникать холод извне.

Рекомендации специалиста

Установка теплого пола на потолок осуществляется после подготовки нужного количества пленки, которую необходимо нарезать вдоль нагревательных элементов по линиям. Нагревательная пленка имеет определённую длину отреза, эту информацию можно получить, ознакомившись с инструкцией. Электрические провода должна быть соединены с токопроводящими медными шинами с помощью контактных клипс. Внутри обогревателя располагается одна половина клипсы, тогда как другая должна находиться на медной шине.

Убедившись в том, что контакт достаточно надежен, необходимо обеспечить изоляцию линии отреза, которая находится в конце нагревательной пленки. Использовать для этого следует битумный скотч. Следуя проведённым расчётам силы тока, необходимо подготовить провода, сечение которых равно 1,5 мм2 или больше. После зачистки провод соединяется с наконечником и зажимается плоскогубцами.

Соединение медной шины и провода сопровождается применением наконечника, а также изоляции битумным скотчем. Через терморегулятор полосы подключаются к сети. Общая максимальная мощность тепловых элементов, подсоединяемых к терморегулятору, не должна быть больше его собственной мощности. Если нагрузка на сеть будет более внушительной, следует осуществить подключение потолка отдельной проводкой, которая будет иметь автоматический защитный выключатель. Данный подход предполагает подключение нагревательных элементов к терморегулятору с помощью контактора.

Установка теплого потолка «ПЛЭН» своими руками

В продаже можно встретить теплый потолок «ПЛЭН», монтаж которого обычно осуществляется своими руками. Пленка может быть зафиксирована к любой поверхности, а упрощенная технология выглядит следующим образом. Для начала необходимо создать защитный промежуточный слой из утеплительного материала. Тепловая энергия при этом должна быть направлена внутрь. Для этого рекомендуется использовать материал, тепловое сопротивление которого начинается от 0,05 м2C/Вт.

Пленочный теплый потолок «ПЛЭН» может быть закреплен и к обрешётке, его лицевая сторона должна быть направлена внутрь комнаты. Для установки следует использовать:

  • саморезы;
  • степлер;
  • скобы.

На следующем этапе осуществляются электромонтажные работы и проводится настил декоративного слоя. Огромное значение имеет выбор места монтажа. Особенное внимание необходимо уделить площадкам над окнами, дверями и выходами вентиляции, ведь они выступают в качестве основных конструктивов, через которые происходит потеря тепла. Это верно, если все остальные части дома утеплены достаточно хорошо.

Перед тем как утеплить потолок, теплый пол вами тоже может быть рассмотрен. Кстати, описываемые системы обычно устанавливаются ещё и на пол. Если речь идет о тёплом потолке, то необходимо учитывать климатические условия. Например, под «ПЛЭН» лучше всего отвести площадь в пределах от 60 до 80% от площади потолка. Если среднегодовая температура ниже -7 °C, то площадь следует увеличить до 80% и больше. Если первое значение не падает ниже +3 °C, то пленка может располагаться на площади в пределах от 50 до 60%.

Заключение

Для того чтобы оптимизировать схему электрической проводки, необходимо помнить о том, что контактный вывод следует направить в сторону щитка. У каждого листа теплого потолка имеются монтажные поля или зоны, они необходимы для крепления системы к основанию. Специалисты не рекомендуют нарушать целостность плёнки за пределами этих полей. Для того чтобы избежать неприятных последствий, перед началом монтажа системы необходимо удостовериться в том, что нагревательные элементы не повреждены. Осуществлять данные работы следует с помощью тестера.

fb.ru

Как и из чего можно сделать «тёплый потолок»

Каждый владелец собственного жилья, да и вообще любого помещения, в котором живут или работают люди, задумывается над тем, как сделать внутри комфортный микроклимат. Поддерживать в комнатах нужный уровень температуры можно только системой обогрева, существует масса способов сделать это. К тому же все чаще уделяют внимание теплоизоляции, предотвращая тем самым теплопотери, делая потребность в отоплении минимальной.

Потолочные обогреватели встраиваемые и подвесные для потолков всех типов

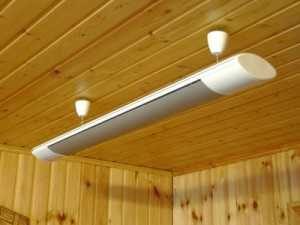

Подвесные потолочные обогреватели (П профиль)

Встраиваемые потолочные нагреватели для подвесных потолков Армстронг

Одним из самых прогрессивных и современных является решение сделать «теплый потолок» . Хотя многие слышали о такой новинке, что же это такое на самом деле, знают не многие.

«Теплый потолок»: что это такое?


«Теплый потолок» — это система обогревателей, закрепленных непосредственно на потолке, работающая от электрической сети.



Данная система обогрева создается из двух типов приборов:

  • Инфракрасные потолочные обогреватели корпусного типа.
  • Пленочные инфракрасные обогреватели.

Каждый из вариантов обладает своими достоинствами. Принцип действия у такого оборудования одинаков. Отличается лишь способ монтажа.

Принцип действия «теплого потолка» подобен работе Солнца. Как от нашей главной звезды исходит инфракрасное излучение, обогревающее всю планету, так и от инфракрасных обогревателей исходит такое же длинноволновое излучение, которое нагревает все поверхности, которые находятся снизу.

Что нужно учесть при монтаже теплого потолка

Важно понять, что любая отопительная система, «теплый потолок» в том числе, работает тем более эффективно, чем ниже теплопотери здания. Первым, что необходимо сделать еще до проектировки системы и закупки оборудования — утеплить потолок и стены современными материалами. Желательно при этом, чтобы тепло сохранялось, но возможность воздухообмена тоже была, чтобы не столкнуться с парниковым эффектом.

Чтобы сделать «теплый потолок» , приходится разбираться с параметрами комнаты. Обязательно учитываются такие параметры:

  • Высота потолка. В зависимости от этого показателя определяется целесообразность установки инфракрасных потолочных обогревателей. Если высота находится в переделах 2-3,5 метров, можно переходить к дальнейшим работам: проектированию и выбору оборудования. Если высота больше, то целесообразность данной инновации пропадает.
  • Общая площадь. Логично, что чем больше помещение, тем большая мощность должна быть у обогревателя. Обычно расчет производится таким образом: для поддержания комфортной температуры необходимо 100Вт на каждый квадратный метр.
  • Состояние ремонта. Если инфракрасные потолочные обогреватели планируется установить в рамках планового ремонта или на стадии строительства, владелец просто выбирает тот вид, который больше подходит под его представления о привлекательном дизайне. Но если ремонт трогать не хочется, нужно отдать предпочтение корпусным ИК обогревателям, таким как «ФлексиХИТ». Они выглядят современно, легко впишутся в любой интерьер.

Сходства и различия инфракрасных потолочных обогревателей корпусного и пленочного типа

Как уже упоминалось, принцип действия пленочных и корпусных инфракрасных потолочных обогревателей одинаков: они излучают инфракрасные волны, нагревая все поверхности в помещении. Отличия касаются способов эксплуатации.

Инфракрасная пленка: достоинства и недостатки


Представленная схема прекрасно отражает особенности монтажа пленочных инфракрасных нагревателей. Их можно закрепить на поверхности потолка, создав в последствии декоративное покрытие, которое может иметь абсолютно любой внешний вид. Никто даже не догадается, что обогрев осуществляется сверху. Единственным видимым элементом, который будет управлять системой, является термодатчик.

Минусы, к сожалению, у такого решения тоже имеются. Но они относятся к форс-мажорным ситуациям. Если пленочные ИК нагреватели выйдут из строя или произойдет затопление, добраться до оборудования можно только одним способом: разобрав потолок. То есть обслуживание и ремонт могут обойтись в существенную сумму.

Корпусные инфракрасные потолочные обогреватели: плюсы и минусы


Монтаж корпусных ИК обогревателей существенно проще. Каждый элемент подвешивается на индивидуальные крепления, которые обычно идут в комплекте. Схема размещения обогревателей составляется в зависимости с расположением целевых зон. Если имеются рабочие места, зоны отдыха и иные точки, где чаще находятся люди, корпусные нагреватели навешиваются над ними.

В противном случае предпочтение отдается равномерному расположению. Здесь уже в ход идет личное чувство вкуса проектировщика или владельца. Кстати, монтаж ненамного сложнее, чем установка светильников, так что в домашних условиях можно обойтись без привлечения специалистов.

Недостатком является невозможность спрятать обогреватели. Если приоритетнее дизайн, то лучшим выбором станет пленочный вариант.

Умный «теплый потолок»


Планируя, как и из с чего можно сделать «теплый потолок» , нельзя упускать возможность создать его умным, работающим практически автономно. Реализовать это достаточно просто, главное, подобрать соответствующий терморегулятор.

Практика показывает, что редко устанавливают двухпозиционный включатель, который позволяет только запитывать или отключать оборудования. Все большую популярность получают программируемые термостаты, которые осуществляют обогрев в соответствии с программой: выключает на ночь, на время отъезда, корректируют температуру в соответствии с пожеланиями владельца.

Правильно подобранное оборудование для «теплого потолка» — это идеальный подогрев с минимальным энергозатратами!

Большие встраиваемые потолочные нагреватели для подвесных потолков Армстронг

Инфракрасные потолочные обогреватели для потолков любого типа под заказ

blog.flexyheat.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
